Обзор тракторов ЛТЗ 50 и 55. Описание и технические характеристики. Особенности обслуживания. Основные неисправности

Обзор тракторов ЛТЗ 50 и 55

Трактора ЛТЗ 50 и 55 появились в начале 90-х годов, когда стране требовались перемены. Прототипом послужили модели Т-25 и Т-40, которые выпускались с 1956 года. Усовершенствованию подверглась вся конструкция и машины стали заднеприводными.

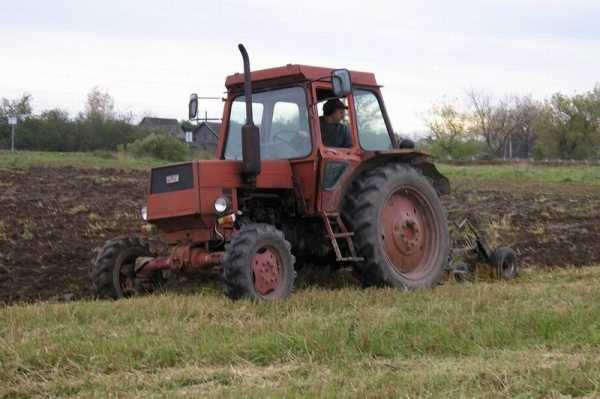

Трактор ЛТЗ 55

Использовались тракторы, прежде всего, в сельском хозяйстве для выполнения различного рода работ, таких как посев зерновых культур, культивирование, вспашка, а также осуществление погрузки-разгрузки и перевозку грузов. С течением времени, модель ЛТЗ-55 была усовершенствована и в результате получились следующие модификации, предназначенные для различных видов работ:

  • Полноприводный трактор ЛТЗ 55А;
  • Трактор ЛТЗ-55 АН с полным приводом и низким дорожным просветом, который был адаптирован для работ на склонах.
  • Трактор ЛТЗ-55 Н являлся заднеприводным агрегатом и также обладал заниженным дорожным просветом для работы на склонах.
  • Облегченная версия ЛТЗ-55 АЛ характеризовалась пониженным давлением на почву.
  • Модификации Т-50А и Т-50Б были оснащены гусеницами и предназначались для работ в садах, виноградниках и теплицах.
  • Начался выпуск ЛТЗ-55 без кабины для обработки полей с чаем, хлопком и другими культурами.

Описание трактора

Трактор ЛТЗ-55 был и остается достаточно популярной моделью, так как сочетается в себе отличную функциональность и надежность. Фото трактора ЛТЗ-55.

Двигатель

Трактор ЛТЗ-55 комплектуется 4-х тактным мотором, работающим на дизельном топливе, что выражается в экономичности и относительной экологичности, потому как при повышении мощности, расход топлива стал меньше. Модель двигателя Д-144 является примером качества и повышенной работоспособности. При мощности, составляющей 50 л.с., и объеме топливного бака в 70 л., расход топлива равен всего лишь 2,5 л/ч.

Двигатель Д-144

Габариты и вес

Внешне трактор ЛТЗ-55 выглядит очень компактно и аккуратно. Его габариты (д*ш*в) составляют 3750х1710х2560 мм., что очень удобно при использовании в теплицах и парниках больших хозяйств. Общий вес агрегата равен 2,6 т, а эксплуатационный вес увеличивается не намного 2,9 т. Особенностью является дорожный просвет, который равен 50 см.

Ходовая и трансмиссия

Трактор ЛТЗ-55.может развивать скорость до 30 км/ч благодаря трансмиссии, которая имеет 7 скоростей вперед и 1 назад. Удобство во время эксплуатации достигается за счет оборудования рулевой колонки гидроусилителем. К тому же она может регулироваться по высоте и углу наклона.

Модель ЛТЗ-55 оснащена задним приводом. Задняя подвеска жесткая, а на передней оси есть пружинный блок.

Кабина

Уникальностью является то, что в модели ЛТЗ-55 особое внимание уделили комфорту водителя, для которого кабину сделали с повышенной герметичностью, а также тепло и шумоизоляцией. Также в кабине присутствует система отопления и вентиляции. Водительское сиденье может регулироваться по высоте и относительно массы человека. При этом сама кабина просторная и удобная, так как вся приборная панель находится в зоне свободного доступа, а ручки и регуляторы под рукой. Приборы показывают все необходимые для работы показатели.

Навесное оборудование

Конструкция трактора предполагает использование большого количества навесного оборудования, которое условно можно разделить на три варианта:

  1. Механизмы полунавесного типа, который могут самостоятельно выполнять определенные функции.
  2. Агрегаты прицепного типа, приводящиеся в действие из-за сцепки с трактором.
  3. Навесное оборудование, которое работает от взаимодействия с механизмом трактора.

Всего насчитывается около 150 наименований навески, которая успешно агрегируется с прицепным устройством трактора. С его помощью можно выполнять уборку урожая, прополку и культивацию. Не менее функциональным и полезным трактор может стать в других сферах хозяйства, например, при погрузке и разгрузке, уборке мусора или снега, перевозке грузов до 1,5 тонны.

Трактор ЛТЗ 55 с картофелекопалкой

Особенности обслуживания

Для того, чтобы трактор работал долгое время без поломок, необходимо пройти обкатку. Она проводится для притирки и качественной смазки всех деталей. По времени обычно занимает около 50 часов, однако использовать трактор надо в половину мощности и без навесного оборудования. По завершению обкатки необходимо слить все смазочные жидкости и заменить их новыми. Процесс обкатки хорош еще и тем, что позволяет выявить возможные неисправности на ранней стадии и предотвратить развитие проблемы.

После работы желательно протирать корпус и детали от грязевых налипаний и масляных подтеков, если таковые имеются. Спустя 10 часов эксплуатации, в тракторе проверяется и регулируется сцепление и тормоза.

Трактор ЛТЗ 50

При установки трактора на период простоя, необходимо тщательно его подготовить, а именно: слить масло и горючее, смыть все загрязнения и тщательно просушить. После этого смазать все детали промасленной тряпкой во избежание возникновения коррозии. По окончанию подготовительных работ, поставить агрегат в сухое место и накрыть плотным материалом.

Радует владельцев ЛТЗ-55 и то, что агрегат не требователен к качеству топлива. Единственное, что требуется это вовремя проводить техническое обслуживание и заменять масло согласно графика, указанного в инструкции по эксплуатации.

Основные неисправности

Несмотря на то, что техника признана надежной в своем классе, многие модели пережил не один десяток лет эксплуатации, поэтому все чаще требуют специального ремонта или замены выработавших свой срок запчастей. Ниже приведены наиболее частые поломки:

  1. Перегрев КПП, который возникает вследствие неотрегулированного зазора шестерни или малое количество смазывающей жидкости.
  2. Стартер может не работать из-за обрыва контактов или низкого заряда аккумуляторной батареи.
  3. Неэффективное торможение может быть из-за неотрегулированного хода педали или вследствие износа тормозных дисков или колодок.
  4. Нет возможности поднять навесное оборудование. В таком случае надо проверить уровень масла.

Видео обзор

Видео обзор трактора ЛТЗ 55А

Видео обзор пахоты на тракторе ЛТЗ 55А

Отзывы владельцев

В своих отзывах владельцы единогласно сходятся во мнении, что тракторы ЛТЗ-55 отличаются надежностью и долговечностью. Несмотря на большой эксплуатационный срок, который пришлось отработать агрегатам, они радуют своих владельцев простотой обслуживания и легкой ремонтопригодностью.

Андрей:

После расширения своего хозяйства решил, что пора заменить трактор. На новый денег не хватало, поэтому остановил выбор на б/у ЛТЗ-55, который оказался в хорошем состоянии. Ремонтировать мне ничего не пришлось, потому что капремонт мотора провели предыдущие владельцы. Работаю вот уже 8 лет и ограничиваюсь только заменой масла.

Достоинства: ЛТЗ-55 легкий в обслуживании, дешевый

Недостатки: быстро ломается.

proogorod.com

ЛТЗ 55 – технические характеристики, фото, видео, обзор

  • Тип: Тракторы;
  • Производитель: ЛТЗ;
  • Модель: ЛТЗ 55.

ЛТЗ 55 фото

ЛТЗ 55 описание

ЛТЗ-55 – модель колесного трактора, имеющего тяговый класс 0,9. Предназначается для осуществления разнообразных типов работ, преимущественно, сельскохозяйственных.

  • возможность применения трактора в сельскохозяйственных работах разных уровней сложности;
  • совместимость с большим ассортиментом навесных устройств;
  • унификация запасных частей и механизмов с предыдущими моделями;
  • ремонтопригодность, позволяющая устранять отказы и неисправности своими силами на удалении от ремонтной базы;
  • потребителями высоко ценится сочетание компактности конструкции машины с мощным силовым агрегатом;
  • неприхотливость двигателя к топливу и смазочным материалам, умеренная сложность его технического обслуживания, остаточно продолжительный межремонтный срок службы.

Технические характеристики ЛТЗ 55

Габаритные размеры:
длина 3750 мм
ширина 1710 мм
высота 2560 мм
Полная масса 2900 кг
Дорожный просвет 500 мм
База 2145 мм
Колея 1375 мм
Двигатель Д-144
Мощность двигателя 37 кВт
Скорость передвижения 30 км/ч
Удельный расход топлива 249 г/кВтч
Вместимость топливного бака 70 л

ЛТЗ 55 видео



Отзывы о ЛТЗ 55

Также салон оборудован освещением – это позволяет работать в ночное время суток.

На передней оси трактора установлена пружинная подвеска, а на задней – жесткая конструкция. Стандартно машина «щеголяет» рулевой системой с гидравлическим усилителем, ленточно-дисковыми тормозами и раздельно-агрегатной гидросистемой.

«КАЛИНИГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Похожие публикации

stronews.ru

производитель, устройство, технические характеристики, фото и видео

ЛТЗ-55 является маркой трактора тягового класса 0,9 на колесной основе, который стал модернизацией устаревшей модели Т-40М и прообразом будущей модифицированной линейки тракторной спецтехники ЛТЗ-60.

Трактор ЛТЗ 55

Трактора ЛТЗ-55 выпускались на Липецком тракторном заводе, начиная с 1991-го года. На то время это была современная модель специализированной универсально-пропашной машины, полностью удовлетворявшей требованиям к подобной технике, не уступавшей импортным аналогам по техническим показателям и даже превосходящей многие из них по надежности и долговечности.

Особенности эксплуатации

ЛТЗ-55 в основном предназначался для выполнения широкого спектра сельскохозяйственных задач. Для этого используется различное дополнительное оборудование:

  • Прицепные устройства, которые приводятся в движение стационарными рабочими органами самого трактора.
  • Установки, являющиеся полунавесным оборудованием, которые выполняют некоторые операции самостоятельно.
  • Навесное оборудование, работающее вместе с отдельными узлами самого трактора.
Благодаря навесному оборудованию трактор может выполнять не только сельхоззадачи, но также транспортировку грузов и разгрузочно-погрузочные работы.

Преимущества и недостатки

За два с лишним десятка лет выпуска трактора ЛТЗ-55 завоевали положительные отзывы пользователей благодаря следующим особенностям:

  • Возможности агрегатирования с различного вида оборудованием.
  • Компактность и малый вес при достаточно большой мощности, позволяющие выполнять работы, требующие скорости, аккуратности и минимального давления на грунт.
  • Высокие проходимость и маневренность.
  • Работоспособность при отрицательных температурах среды, которая в частности обеспечивается воздушным охлаждением двигателя, не зависящим от замерзания жидкости.
  • Высокий агротехнический просвет, увеличивающий проходимость по пересеченной местности и позволяющий обрабатывать различные культуры.
  • Доступность и малая стоимость запчастей для выполнения необходимых ремонтных работ.

Некоторой проблемой при работе машины может стать небольшое тяговое усилие, что не может удовлетворить крупных хозяйственников, но этот недостаток покрывается скоростными способностями, позволяющими широко использовать ее в целях транспортировки.

Фото трактора ЛТЗ 55

Устройство

ЛТЗ-55 как трактор общего назначения отличается от своего предшественника большей мощностью силового агрегата, эффективностью использования и удобством обслуживания. Все эти особенности – результат установки узлов и деталей модернизированной конструкции.

Двигатель

Двигатель на тракторе установлен дизельный, марки Д-144, выпускаемый моторо-тракторным заводом г.Владимира. Он имеет:

  • 4 вертикально расположенных цилиндра.
  • Воздушное охлаждение посредством осевого вентилятора.
  • Значительную экономичность при использовании дизельного топлива.
  • Экологичность работы при минимальной выработке окиси углерода.

Трансмиссия

Механическая трансмиссия трактора состоит из следующих частей:

  • Коробки передач, дающей 8 скоростей и оснащенной реверсом.
  • Муфты сцепления — сухой, однодисковой, фрикционного типа.

Трактор ЛТЗ 55 имеет сухие ленточные и стояночный тормоза.

Электрооборудование

Особенность электрооборудования трактора ЛТЗ-55 состоит в наличии:

  • Собственного генератора мощностью 700 Вт, заряжающего аккумуляторы и подающего напряжение в пользовательскую систему 12 В.
  • Стартера, который является альтернативой пускачу при запуске трактора.

Ходовая часть

Подвеска на ЛТЗ-55 – двойного типа:

  • на задние колеса жесткая.
  • на передние – пружинная.

Кабина

Трактор оборудован сравнительно просторной кабиной, комфортно оборудованной для удобства работы оператора:

  • Максимальная герметизация исключила появление на рабочем месте пыли и влаги.
  • Была установлена защита от лишнего шума и вибрации.
  • Использовано оснащение вентиляцией и системой отопления.
  • Установлено удобное регулируемое сидение.
  • Увеличено круговое остекление.

Комплектация

К основному комплекту оборудования отдельно могут быть заказаны для установки на ЛТЗ-55:

  • Тормоза ленточно-дискового типа.
  • Привод стояночного тормоза на вторичный вал коробки передач.
  • Рулевая гидрообъемного типа.
  • Ходоуменьшитель в комплекте с 7-мискоростной КПП.

Технические характеристики

Технические характеристики трактора ЛТЗ-55:

Характеристики Ед. измерения Показатели
Масса общая кг 2900
Масса конструктивная кг 2650
Габариты:
— длина мм 3725-3920
— ширина мм 1710-2210
— высота мм 2560-2520
Длина базы мм 2145 (2120)
Ширина по колее, мин.-макс. мм 1375-1840
Двигатель, мощность л.с. (кВт) Д-144
Цилиндры двигателя:
— рабочий объем л 4,15
— ход мм 120
— диаметр мм 105
Количество оборотов об/мин 1800
Масляный насос, модель/производитель л/мин НШ-32У-3-Л / 51
Давление гидравлики МПа /кгс/см2 20/200
Грузоподъемность задней навески кг 1500
ВОМ:
— независимый об/мин 540
— синхронный об/мин 3,6
Шины, необходимый размер
— передние 8,3
— задние 13,6R38
Агротехнический просвет мм 500 (600)

Модификации

Почти одновременно с базовой моделью ЛТЗ-55 начался выпуск нескольких различных модификаций для работы в разных дорожных и погодных условиях:

  1. ЛТЗ-55А – «усиленный» вариант с полным приводом на все колеса.
  2. ЛТЗ-55Н – модификация с заниженным клиренсом, позволяющим работать на склонах с наклоном плоскости до 16-ти градусов.
  3. ЛТЗ-55АН – также имеет заниженный клиренс, объединенный с полным приводом.
  4. ЛТЗ-55АЛ – специально создан для работы в местностях, где давление техники на грунт должно иметь абсолютно минимальные значения.

Кроме этого, существовала модель без кабины – так называемого «кабриолетного» типа, которая была создана для отправки на экспорт.
На видео трактор ЛТЗ-55 в работе:

allspectech.com

ЛТЗ-55 — Википедия

Материал из Википедии — свободной энциклопедии

ЛТЗ-55
Выпускался, гг. 1991–2004
Производитель Липецкий тракторный завод
Назначение сельскохозяйственный универсально-пропашной и транспортный
Тип движителя колёсный
Тяговый класс, тс 0,9
Транспортная скорость, км/ч 30
Полная масса, т 2,9
Кабина: сзади
Двигатель: спереди
Длина, мм 3750 (ЛТЗ-55)
Ширина, мм 1710/2170 (ЛТЗ-55)
Высота, мм 2560 (ЛТЗ-55)
Дорожный (агротехнический) просвет, мм 500
Марка двигателя Д-144
Мощность, л.с. (кВт) 50 (36,8)
Тип трансмиссии механическая
Тип подвески задних колёс — жесткая, передних колёс — пружинная
Способ управления поворотом передними колёсами
Тормоза сухие, ленточные; стояночный тормоз с приводом на основные колеса
Гидрооборудование раздельно-агрегатная гидронавесная система
Пневмооборудование нет
Электрооборудование 12-вольтовое
Базовая модель Т-40
Последующая модель ЛТЗ-60
 Медиафайлы на Викискладе

ЛТЗ-55 — марка колесного трактора (тяговый класс — 0,9), выпускавшегося Липецким тракторным заводом с середины 1990-х годов. Трактор является переходной моделью между тракторами Т-40М и ЛТЗ-60.

На трактор устанавливается дизельный двигатель Д-144 мощностью 50 лошадиных сил (36,8 кВт) рабочим объемом 4,15 л. Коробка передач 8-скоростная (7 передач вперед, 1 назад), с реверсом на все передачи. Передний ведущий мост с автоматическим включением и выключением. В целом, по конструкции трактор ЛТЗ-55 аналогичен Т-40М.

По заказу возможна установка семискоростной коробки передач с ходоуменьшителем, ленточно-дисковых тормозов, стояночного тормоза с приводом на вторичный вал КПП, гидрообъемного рулевого управления.

Модификации[

ru.wikipedia.org

технические характеристики, цена, отзывы, аналоги

Поставленная в 1991 году на конвейер Липецкого тракторного завода, модернизированная модель популярного трактора Т-40А поступила на отечественный рынок под названием ЛТЗ-55. Колесный универсал 9-го тягового класса стал основой для разработки более мощного трактора марки ЛТЗ-60.

Характеристики новой машины изначально ориентированы на выполнение широкого ассортимента сельскохозяйственных работ. В общую концепцию ее создания заложены современные требования, предъявляемые к универсально пропашным машинам малого и среднего мощностного диапазона.

Рабочие возможности трактора 55-й модели расширены за счет совместимости с навесным и прицепным оборудованием самого разного назначения трех типов. Это агрегаты активируемые забором мощности от трансмиссии с собственным приводом, а также навесное оборудование, напрямую взаимодействующее с отдельными механизмами машины.


Фото: трактор ЛТЗ-55

На базе ЛТЗ-55 разработаны версии с полным приводом, низко-клиренсные для работы на крутосклонном рельефе повышенной проходимости, эксплуатации на песчаных и заболоченных грунтах. Часть экспортных машин выпускалась в кабриолетном варианте без кабины.

Технические характеристики

Габариты 55-й модели для своего класса стандартные — 3,75 х 1,71 х 2,56 м. Трактор весом 2,9 тонны характеризуется продольной базой 2,15 м, дорожным просветом 50 см, возможностью регулировки колеи в пределах от 1,38 до 1,84 м.

Конструкция трактора классическая с полурамным остовом, передним расположением силового агрегата, механической трансмиссией, ходовой частью повышенной проходимости.

МодельЛТЗ-55
ДвигательД-144
Мощность, кВт (л.с.)36,8 (50)
Расход топлива, г/кВт в час250
Топливный бак, л70
Номинальное число оборотов, об/мин1800
Габариты, мм
длина х ширина х высота
3750 х 1710 х 2560
Масса, кг2900

Двигатель и трансмиссия

Экономичными и надежными в работе силовыми агрегатами владимирского машиностроительного завода комплектуются: погрузчики, асфальтоукладчики, сварочные и компрессорные станции. Полученный при их эксплуатации опыт использован при разработке более совершенной версии тракторного силового агрегата.

  • Штатная силовая установка ЛТЗ-55 — один из самых экономичных в своей категории рядный четырехцилиндровый дизель марки Д-144 с рабочим объемом более 4-х литров и мощностью 50 л.с.
  • Расход топлива в рабочем режиме — 250 г/кВт в час.70-литровый топливный бак обеспечивает возможность работы агрегата без дозаправки на протяжении до полутора рабочих смен.
  • Двигатель отличается от предыдущих моделей повышенным ресурсом коленвала и шатунно-поршневой группы, улучшенными эксплуатационными характеристиками, ремонтопригодностью, соответствием действующим экостандартам.
  • Трансмиссия ЛТЗ-55-1 модели состоит из постоянно-замкнутой однодисковой муфты сцепления, реверсной 8-ступенчатой КПП, основного и стояночного тормозных механизмов.
  • В заказном варианте доступна опционная установка гидроусилителя руля 7-ступенчатой КПП с ходоуменьшителем, более эффективные ленточно-дисковые тормоза.
  • Универсальный механизм задней навески грузоподъемностью 1500 кг управляется посредством плунжерного распределителя бортовой гидросистемы с места водителя.

Трактор ЛТЗ-55 комплектуется достаточно комфортной для своего времени герметичной виброзащищенной кабиной, регулируемым сидением, удобным расположением элементов управления. В перечне доработок — полноценное отопление внутреннего объема и улучшенный круговой обзор.


Фото: ЛТЗ-55А

Преимущества и недостатки

55-я модель Липецкого тракторного завода не стала бестселлером отечественного рынка сельскохозяйственной техники, тем не менее, машина пользуется достаточно высоким спросом до настоящего времени. Список неоспоримых достоинств включает в себя:

  • возможность применения трактора в сельскохозяйственных работах разных уровней сложности;
  • совместимость с большим ассортиментом навесных устройств;
  • унификация запасных частей и механизмов с предыдущими моделями;
  • ремонтопригодность, позволяющая устранять отказы и неисправности своими силами на удалении от ремонтной базы;
  • потребителями высоко ценится сочетание компактности конструкции машины с мощным силовым агрегатом;
  • неприхотливость двигателя к топливу и смазочным материалам, умеренная сложность его технического обслуживания, остаточно продолжительный межремонтный срок службы.

Проходимость ЛТЗ-55 определяет его пригодность для транспортировки грузов по дорогам без твердого покрытия, независимо от их состояния и погодных условий.

В процессе эксплуатации этой модели выявлены существенные недостатки.

  • По мнению эксплуатационников, кабина нуждается в более полноценной тепло- и звукоизоляции. Оставляет желать лучшего обогрев внутреннего объема. Естественная вентиляция через открывающиеся окна и потолочный люк может стать причиной простудных заболеваний.
  • В конструкции трактора не предусмотрены кронштейны для навески балластных грузов, что часто приводит к пробуксовке ведущих колес на размокших полевых дорогах.
  • Больше всего претензий к качеству резиновых уплотнителей. На замену копеечных сальников и прокладок уходит время, которое относится к категории вынужденных простоев.

Цена нового и б/у трактора

Трактор в качестве переходной модели производился в ограниченном количестве, поэтому на рынке бэушной техники представлен единичными предложениями. Стоимость машины в исправном техническом состоянии варьируется в диапазоне 5-6 тысяч у.е.

Это свидетельствует о том, что их владельцы по достоинству оценили преимущества простых в обслуживании и эффективных в эксплуатации машин, поэтому стараются продать их с максимальной выгодой.

Целесообразность приобретения более дешевой техники с небольшим остатком ресурса, сомнительная. Затраты средств на капитальный ремонт могут намного превысить сумму полученной при покупке экономии.

Видео: ЛТЗ-55 в работе

Аналоги

В этом разделе представлен более мощный и совершенный трактор ЛТЗ-60. Аналогами также являются однотипные модели зарубежного производства. В отличие от отечественных тракторов, спроектированных по принципу «ничего лишнего», импортные машины характеризуются наличием сложной бортовой электроники, которая существенно отражается на их стоимости.

Отзывы владельцев

Покупал ЛТЗ-55 с рук после капремонта. Количество отказов и неисправностей за два с половиной года — на уровне любой бюджетной техники. Максимум проблем со шпильками муфты сцепления, прочность которых явно не соответствует реальной мощности двигателя. Вес трактора составляет неполные три тонны, поэтому сцепление пневматиков с переувлажненным грунтом приходится компенсировать навеской балластных грузов.
Алексей Николаевич

Мой тракторный водительский стаж всего полтора года. ЛТЗ-55 мой первый трактор, который я приобрел для ведения небольшого фермерского хозяйства. Первое впечатление, что пригодность машины для глубокой вспашки ограничена, но для других работ, включая транспортные, тяги двигателя хватает с избытком. Комфорт кабины бюджетный, все необходимое под руками. За время эксплуатации заменил шестеренчатый насос и сальниковое уплотнение гидроцилиндра, отдавал в ремонт генератор, устранил небольшой люфт в рулевом управлении. В общем и целом машина нормальная, своих денег стоит.
Дмитрий Михайлович

agromania.com.ua

Трактор ЛТЗ 55 – технические характеристики, передний мост и кабина :: Трактор Т-40

» Статьи » Трактор ЛТЗ 55 – технические характеристики, передний мост и кабина

Трактор ЛТЗ 55 – технические характеристики, передний мост и кабина

ЛТЗ-55 – колесный трактор общего назначения тягового класса 0,9 производство которого налажено на Липецком тракторном заводе в середине девяностых готов (1993). По сути, трактор является переходной моделью между Т-40 и ЛТЗ-60 и является глубокой модификацией своего предшественника.

Фото ЛТЗ-55

Двигатель

В качестве силового агрегата на тракторе установлен дизельный двигатель Д-144 с рабочим объемом 4,15 литра и мощностью 50 л.с. (38, 8 кВт).

Коробка передач

На тракторе ЛТЗ 55 используется восьми скоростная коробка передач, обеспечивающая 7 передач для движения передним ходом и 1 для заднего хода. На все передачи имеется реверс. По желанию заказчика на трактор можно установить 7-ми скоростную кпп с ходоуменьшителем.

Схема переключения передач ЛТЗ 55

Сцепление

На трактор устанавливается сухая, однодисковая, фрикционная муфта сцепления с дополнительной муфтой независимого ВОМ. Для торможения применяются сухие ленточные тормоза и стояночный тормоз с приводом на основные колеса.

Видео ЛТЗ-55 – пахота на тракторе:



 Передний мост ЛТЗ-55

Передний мост включает в себя главную передачу, состоящая из пары конических шестерен с круговым зубом. Данные шестерни подбираются, прикатываются и устанавливаются в комплекте на заводе.

Во время эксплуатации следует следить за боковым зазором в зацеплении зубьев шестерен главной передачи и осуществлять его регулировку при помощи регулировочных прокладок. При повышении шума и неисправностей необходимо проверить зазор в зацеплении, либо осевой люфт ведущей шестерни. У хорошо отрегулированной ведущей шестерни отсутствует заметный осевой люфт при ее проворачивании. В следствии износа зубьев, боковой зазор в зацеплении допускается до 2 мм. При повышении зазора из-за износа зубьев беговых дорожек подшипников — их необходимо заменить. Боковой зазор в зацеплении шестерен при заводской регулировки составляет 0,17-0,65 мм. Замена шестерен при эксплуатации осуществляется комплектно, т. е. Меняются одновременно обе шестерни.

Передний ведущий мост с приводом: 1 — корпус раздаточной коробки; 2 — пробка; 3 — шестерня; 4, 24 — шарикоподшипники; 5 — передняя крышка; 6 — вал раздаточной коробки; 7 — вал привода переднего ведущего моста; 8 — ведущий вал главной передачи; 9 — ведущая шестерня; 10 — стакан; 11 — ведомая шестерня; 12 — регулировочные прокладки; 13 — клин; 14 — полуось; 15 — тормозная шайба; 16 — корпус моста; 17 — ось собачки; 18 — собачка; 19 — крышка корпуса дифференциала; 20 — щиток; 21 — конечная передача; 22 — подвеска переднего колеса; 23 — кардан; 25 — шлицевая обойма; 26 — корпус дифференциала; 27 — штифт; 28 — рукав.

Конструкция дифференциал переднего ведущего моста ЛТЗ 55 состоит из сдвоенной обгонной муфты двойного действия храпового типа. Трущиеся поверхности узлов дифференциала и главной передачи смазываются маслом, которое заливается в корпус переднего моста до контрольной метки.

Техническое обслуживание переднего моста заключается в контролировании уровня масла в корпусе моста, проверке и подтяжке крепления кронштейна и прочих соединений. Примерно через каждые 1500-1600 моточасов проводите проверку осевого люфта в подшипниках дифференциала и ведущей шестерни.

 Технические характеристики ЛТЗ-55:

Двигатель, марка Д-144
Мощность дизеля, л.с. (кВт)  50 (36,8)
Рабочий объем цилиндров двигателя, л 4,15
Количество цилиндров, ход, диаметр, мм 4, 120, 105
Способ охлаждения воздушный, осевым вентилятором
Номинальное значение оборотов, об/мин 1800
Номинальная степень сжатия 16,5
Конструктивный вес трактора, кг 2650
Масляный насос НШ-32У-3-Л
Грузоподъемность задней навески, кг 1500
Производительность масляного насоса, л/мин 51
Предельное давление, МПа /кгс/см2 20/200
Независимый ВОМ, об/мин 540
Синхронный ВОМ, об/мин 3,6
Номинальное напряжение в системе электрооборудования, В 12
Тип аккумуляторов 3СТ-215A
Генератор, Вт 700
Размер передних шин 8,3-20
Размер задних шин 13,6R38
Рамзеры трактора: длина, ширина и высота 3750/1710(2170)/2560
Ширина колеи, мин. и макс. 1375 / 1840
Агротехнический просвет 500(600)
Эксплуатационная масса, кг 2900
Продольная база 2145(2120)



Рулевое управление и ГУР

Рулевое управление дает возможность управлять передними колесами и состоит из рулевого колеса с рулевой колонкой и гидроусилителя с насосом-дозатором.

Рулевая колонка имеет возможность регулировки как по углу наклона, так и по высоте рулевого колеса при помощи цангового зажима, находящегося в трубе стойки. Для регулировки необходимо отвернуть маховичок, находящимся на рулевом колесе, против часовой стрелки на три или пять оборотов; установить руль в желаемое положение и завернуть обратно маховичок.

Схема гидрообъемного рулевого управления: 1 — трубопровод левого поворота; 2 — нагнетательный трубопровод; 3 — всасывающий трубопровод; 4 — гидронасос; 5 — рукав высокого давления; 6 — гидроцилиндр; 7 — трубопровод правого поворота; 8 — сливной трубопровод; 9 — фильтр; 10 — гидробак, 11 — насос-дозатор.

ГУР рулевого управления ЛТЗ-55 оснащен гидроцилиндр и насос-дозатор. Рабочая жидкость подается из клапана деления потока, смонтированного на гидронасосе. Гидробак является общим с баком гидравлики. Насос-дозатор НД-Ф-80 находится на рулевой колонке и используется для подачи дозированной жидкости в гидроцилиндр. Дозирование рабочей жидкости осуществляется пропорционально углу поворота и скорости вращения руля. При неподвижном руле масло от гидронасоса по трубопроводу подается к насосу-дозатору и затем сливается в гидробак.

Схема электропроводки ЛТЗ-55

Схема проводки: 1 — передние фары; 2 — соединительные панели; 3 — звуковой сигнал; 4 — генератор; 5 — свечи накаливания; 6 — передние фары; 7 — датчик указателя температуры масла; 8 — стартер; 9 — аккумуляторная батарея; 10 — реле блокировки запуска дизеля; 11 — реле стартера; 12 — выключатель массы; 13 — контрольный элемент свечи накаливания; 14 — контрольная лампа включения «массы»; 15 — добавочное сопротивление; 16 — розетка переносной лампы; 17 — выключатель свечи накаливания и стартера; 18 — переносная лампа; 19 — указатель температуры масла; 20 — амперметр; 21 — указатель уровня топлива; 22 — включатель блокировки; 23 — датчик уровня топлива; 24 — задние фонари; 25 — задние фары; 26 — фонарь освещения номерного знака; 27 — розетка штепсельного разъема; 28 — выключатель сигнала торможения; 29 — штекерный разъем; 30 — блок плавких предохранителей; 31 — выключатель звукового сигнала; 32 — выключатель света задних фар; 33 — прерыватель указателей поворотов; 34 — колодка гнездовая; 35 — контрольная лампа указателей поворотов; 36 — переключатель указателей поворотов; 37 — центральный переключатель света; 38 — переключатель света передних фар; 39 — контрольная лампа дальнего света; 40 — стеклоомыватель; 41 — включатель стеклоомывателя; 42 — предохранитель; 43 — включатель аварийной сигнализации с контрольной лампой; 44 — электродвигатель; 45 — лампы освещения приборов; 46 — выключатель вентилятора обдува заднего стекла; 47 — выключатель плафона; 48 — плафон; 49 — выключатели вентилятора отопления; 50 — вентилятор; 51 — стеклоочиститель.

 Кабина ЛТЗ 55

На трактор устанавливается современная объемная и герметичная кабина с шумовиброизоляцией. Кабина оснащена системами отопления и вентиляции. Большая площадь остекления и регулируемое по высоте сиденье, создают комфортные условия для работы тракториста. Внутри кабины находятся основные органы управления трактором.

Чертеж кабины

Где можно купить ЛТЗ-55 и его цена

В настоящее время данный трактор снят с производство и поэтому купить его можно только бу на авито или в компании, которая занимается продажей тракторов после их капитального ремонта. Цена поддержанного ЛТЗ-55 на авито варьируется от 50 000 т.р. до 300 000, в зависимости от технического состояния и комплекта дополнительного оборудования. Трактор лучше всего покупать после капитального ремонта и с документами. Там же в объявлениях можно посмотреть каталог запчастей и приобрести при необходимости.

 Отзывы о тракторе ЛТЗ-55

Купил недавно и стал обладателем трактора ЛТЗ-55А в хорошем техническом состоянии. Больше всего меня устраивают большая кабина, ведущий передний мост и реверс на все передачи. В общем трактор действительно универсальный: и лес перевезти и сено и т. д. Мощность двигателя вполне устраивает, однако у трактора маловат вес, в следствии чего более скромные сцепные качества, чем у того же МТЗ-82. Бывает накидаешь полную телегу, а он бедняга буксует во всю. В целом трактором доволен и нисколько не жалею о своем приобретении.

Комментарии: 0

tractor-t40.ru

About the author

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
