Виды и назначение бетонных колец

Бетонные кольца различаются по конструкции и стандартам размеров согласно госнормам.

По виду конструкции и стандартов размеров диаметр составляет 7 — 20 дм, а высота кольца – 1 — 10 дм.

Бетонные кольца выпускаются следующих видов:

  1. КО – дополнительные. Кольца КО изготавливаются по заказу при необходимости дополнительной единицы нестандартных габаритов или формы. Они имеют два типа: доборные и кольцо опорное КО. Применяются для установки объектов повышенной сложности и для устройства поворотных конструкций инженерных коммуникаций, а также горловины колодцев.
  2. Сборные производятся на заводе: они успешно служат в любых условиях, обладают усовершенствованными техническими свойствами: огнеупорность, морозоустойчивость, антикоррозийность.
  3. КС — стеновые кольца. Они не снабжаются дополнительными крепёжными элементами и используются для обустройства горловин колодцев. Эти жб кольца легко монтируются: поочередно друг на друга укладываются, и швы герметизируются бетонным раствором.
  4. ПН — днище. Данные железобетонные конструкции имеют герметичное дно, не пропускающее воду. Их чаще всего используют для обустройства канализационных колодцев, отстойников, септиков. Дно обеспечивает защиту конструкции от подземных вод, предотвращает прохождение вредных веществ из бетонной емкости в землю.
  5. С замком. Эти бетонные кольца представляют собой надёжную конструкцию, обеспечивающую герметичность швов бетонного колодца и повышающую устойчивость к сопровождающим факторам.
  6. ПП с плитой перекрытия. Они предназначены для монтажа глубоких колодцев. Плита перекрытия обеспечит железобетонному колодцу высокую прочность и долговечность.

Таблица размеров колодезного кольца согласно ГОСТ

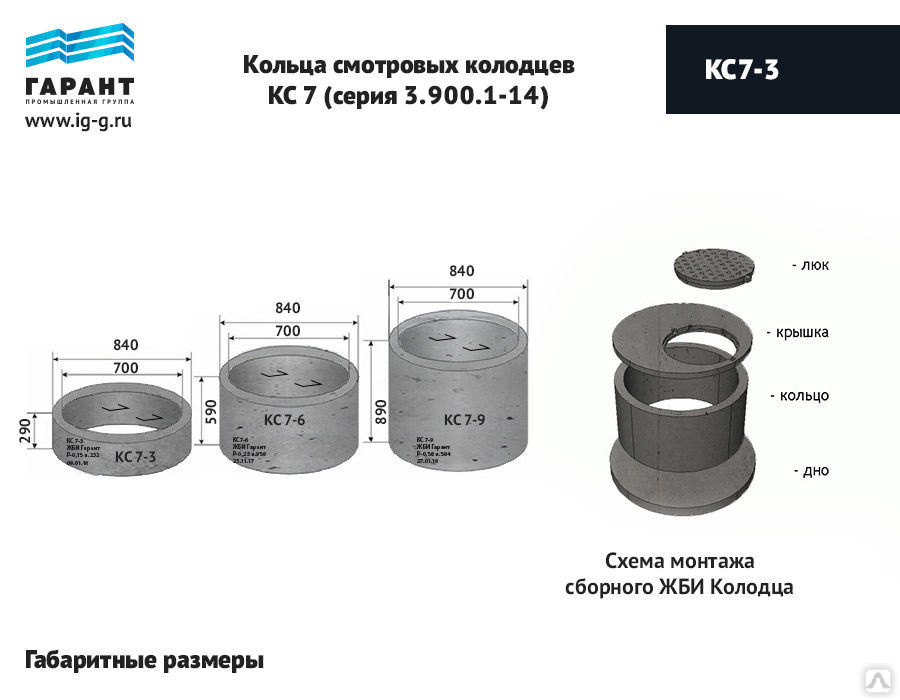

На рисунке продемонстрированы основные обозначения размеров колодезного кольца: высоты, внутреннего диаметра, наружного диаметра, которые применяются далее.

Часто обозначают внешний диаметр, как Dh. Размеры колец, высота в мм,  масса одного кольца и объем железобетонных колец представлены в таблице:

Метод изготовления

В производстве колодезных жб колец применяются вибропрессный аппарат  или виброформовочный. Виброформа представляет собой 2 опалубки: сердечник и внешняя обечайка. К обечайке закрепляются вибраторы, выполняющие виброуплотнение бетонной смеси. Во время формирования изделий опалубки переставляются специальным краном-балкой. Для каждой новой детали локация смещается.

Вибропресс функционирует в такими вспомогательными устройствами, как  бетоносмеситель и бетоноукладчик. Этот аппарат производит кольца лучшего качества, чем виброформа: заглаживает поверхность изделия, формирует надежный торцевой замок. Тогда как в виброформе торцевой замок затирается вручную, что не гарантирует прочность. В производстве колец для колодца применяется смесь повышенной жесткости Ж-3 из бетона класса В15 (M200) и армирование. Арматура укладывается до наполнения формы бетонной смесью. Обычно для армирования применяют сетку Вр (200*200 мм) диаметром 4 мм. Высота армкольца не должна превышать высоту будущего кольца, оно стабилизируется фиксаторами “Звездочка”.

Особо прочные футерованные детали изготавливаются на вибропрессе с помощью полимерного кольца с анкерными ребрами, которое остается внутри изделия. Футерованные жб кольца устойчивы к щелочам, кислотам и нефтепродуктам.

После формования изделия производят распалубку. Далее производят их пропаривание. Это важный этап, суть которого состоит в свойстве вяжущих веществ увеличивать скорость гидратации при увеличении температуры. Кольца жби помещают в парочную камеру после формования, закрывают ее, и на стадии разогрева повышают температуру на 20-25 градусов в час до достижения 70-90 градусов. Затем изделие медленно остывает. В результате пропарочной процедуры железобетонное изделие набирает прочность быстрее, а прошедшие через пропаривание жби получают высочайшую прочность.

Внимание! В домашних условиях изготовить жб кольца, соответствующие стандарту, не представляется возможным.

Маркировка согласно ГОСТ

Кольцевые ЖБИ маркируются следующей аббревиатурой:

КС — стеновые. Если несколько цилиндров установить друг на друга, получится колодец некоей глубины. Внутренний Dвнутр варьируется от 700 мм до 2000мм при толщине 50-100 мм.

ПК — сквозные с крышкой на торце.

КЦД – кольцевые детали с дном.

КЛК – сборные конструкции для ливневой канализации.

КО — кольцо опорное. Ставятся внизу колодезной колонны.

КФК — дренажные. Применяются для канализации.

КВГ — смотровые. Используются для сооружения смотровых колодцев на газо- и водопроводных магистралях.

Маркировка размеров и масса

Размеры в дециметрах указываются сразу после букв: первая цифра – внутренний диаметр, а вторая – высота, увеличенная на 1 см. Сколько весит кольцо и объем, не указывается: масса изделий и объем у всех производителей разная и зависит вида наполнителя, марки цемента, массы арматуры и т.д. Стандартные значения для веса и объема железобетонных колец можно узнать из таблицы.

Пример расшифровки

В обозначении КС 15-6 указывается тип детали (стеновая), внутренний диаметр – 15 дм = 150 см, высота 6 дм = 60 см. Однако в действительности по ГОСТу нормативный размер будет меньше на 1 см, т. е. 59 см. Округляют в маркировке для удобства.

Стандартные размеры железобетонных колец

Учитывают внутренний диаметр бетонных колец для определения размера. Наружный диаметр бетонных колец для колодца или других объектов может меняться в зависимости от их прочности. В таблицах указываются значения для изделий нормативной прочности.

  • КС 7-3, КС 7-9 используются редко: для ливневых систем.
  • КС 10-3, КС 10-6, КС 10-9 с внутренним сечением 1метр. Это наиболее ходовые колодезные кольца. Оптимальные КС 10.6 проще устанавливаются.
  • КС 13.9 производится крайне редко.

  • КС 15-6, КС 15-9 подходят для хранения больших объемов. Иногда применяются при сооружении питьевых колодцев, а зачастую — для сооружения септиков/отстойников.
  • КС 20-6, КС 20-9, КС 20-12 — кольца ЖБИ 2 метра в диаметре. Двухметровые жб кольца используются для канализации (для септиков). Иногда из них сооружают питьевые колодцы.

  • КС 25.12 – деталь с внутренним диаметром 2. 5 метра. Они редко применяются в быту: установка требует спецтехнику.

Дополнительные элементы

Крышки для колодцев

НаименованиеДиаметр Dн, ммДиаметр Dвн, ммТолщина H, ммОбъем бетона, куб.мВес, тонн
1ПП 1516807001500.3330.69
1ПП 2022007001600.6081.37
1ПП 2527007001801.0312.45
1ПП 25-227007001801.0312.4
1ПП 810005801700.1340.33
1ПП15-116807001500.270.68
1ПП15-216807001500.270.68
1ПП20-122007001600.
51
1.38
1ПП20-222007001600.511.38
2ПП 1516807001500.3330.69
2ПП 20220010001600.6081.2
2ПП 20-2220010001600.451.2
2ПП 2527007001801.0312.4
2ПП 25-227007001801.0312.31
2ПП 810008001700.1340.33
2ПП15-116807001500.270.68
2ПП15-216807001500.270.68
2ПП20-1220010001600.451.2
3ПП 15168010001500. 3330.54
3ПП 15-1168010001500.210.53
3ПП 15-2168010001500.210.53
3ПП 2022007001600.6081.34
4ПП 20-222007001600.6081.28
КЦП1.20Н22007001600.511.28
КЦП1.25Н27007001800.922.31
КЦП2.2527007001800.962.40
ПВГ-1517207001400.270.68
ПВГ-202240700160 0.571.43
ПВГ-2527407001800.992.48
ПВК-810004001700. 060.15
ПК-1012007001200.090.225
ПК-1214507001400.180.45
ПК-1517207001400.270.68
ПК-15-10172010001400.210.52
ПК-2022407001600.541.35
ПК-20-10224010001600.51.25
ПК-2527407001800.962.4
ПК-25-15274015001800.741.85
ПКБ810004001700.060.15
ПКМ810005801700.080.19
ПП 1011607001500. 1590.25
ПП 1314107001500.2340.44
ПП10-111607001500.10.25
ПП10-211607001500.10.25
ПП13-114107001500.180.45
ПП13-214107001500.180.45

Донные плиты

Наименование Диаметр D, ммТолщина h, ммОбъем бетона, куб.мВес, тонн
ПН 78401000.120.09
ПН1015001000.180.45
ПН1520001200.380.95
ПН2025001200.591.48
ПН2530001400. 982.45

Опорные кольца

НаименованиеДиаметр D, ммДиаметр d, ммТолщина H, ммОбъем бетона, куб.мВес, тонн
К-18407001800.0530.13
КО19006001000.04584
КО4
840580400.0240
КО6840580700.020.05

Кольца с крышками

НаименованиеДиаметр D, ммВысота H, ммДиаметр d, ммТолщина B, ммОбъем бетона, куб.мВес, кг
ПК 1011608901000800.36780
ПК 1516808901520800. 611400

Монтаж колодезной конструкции

До монтажа колодезной конструкции необходимо выполнять следующий план действий:

  1. Определение места. Питьевые колодцы и септики устанавливаются на расстоянии не менее 5 метров от жилого помещения. К месту монтажа должен быть свободный подъезд техники и грунтовые воды должны быть на определенной глубине.
  2. Рытье котлована. Глубина ямы должна составлять высоту 2 кольцевых деталей. Из щебня и песка на дно насыпают дренажную подушку не менее 0,5 метра толщиной.
  3. Укладка. Внизу устанавливается изделие с днищем. ЖБИ устанавливаются автокраном. Места стыковок обрабатываются раствором. Иногда стыковочные швы укрепляются металлизированными скобками.

Затем к колодцу подсоединяются коммуникации, засыпают котлован, закрывают колодец сверху плитой.

Важно! ЖБ кольца для канализации и колодцев не могут устанавливаться в районах вечной мерзлоты сейсмичности выше 8 баллов. В этих природных условиях необходимы дополнительные решения.

В ЖБИ бетон и арматура замоноличиваются и образуют единый композит: оба составляющих работают вместе, сочетая свойства материалов.

Плюсовые качества колец для колодца

  • высокая огнестойкость;
  • высокая прочность: противодействие к механическим и атмосферным воздействиям. И со временем прочность возрастает;
  • неограниченный эксплуатационный срок;
  • изделиям можно придавать нужную форму прямо на месте стройки;
  • сейсмоустойчивость;
  • практичность;
  • простота монтажа благодаря крепежным деталям, скобам и выступам.

Высочайшая прочность и удобство монтажа позволяют сооружать глубокие конструкции.

Основным недостатком являются:

  • слишком большой вес бетонного кольца, что усложняет транспортировку и монтаж. ЖБИ обычно выпускаются стандартных параметров;
  • внутренние напряжения в железобетоне могут вызвать образование трещин до эксплуатации, поэтому нужны профилактические рабор=ты и контроль;
  • высокая стоимость армированных ЖБИ.



Объем бетонного кольца (жби, железобетонного)

Объем бетонного кольца – величина, которая нужна для вычисления оптимальных размеров изделия в процессе проектирования и монтажа той или иной системы, колодца. Бетонные кольца сегодня используются повсеместно, выступая основными элементами в монтаже колодцев разного типа (канализационные, водопроводные, смотровые, газопроводные и т.д.).

Кольца подбирают в соответствии с требованиями по массе, внутреннему диаметру, высоте. Все важные характеристики прописываются в маркировке изделия. Все бетонные изделия данного типа производят в соответствии с ГОСТом 8020-90, с применением высококачественного бетона, стальной арматуры. Благодаря этому бетонные кольца получаются прочными и надежными, стойкими к агрессивным средам и механическим нагрузкам, долговечными и не боящимися влаги.

Обустройство колодца и канализации может понадобиться в самых разных случаях, актуально как для многоэтажной застройки, так и для частного домостроения. К сооружениям предъявляются определенные требования по прочности, санитарно-гигиеническим нормам, объему и т.д. И обеспечивать все важные свойства колодцу может использование качественных и подходящих по размерам бетонных колец, крышек, опорных колец, днищ и всех конструкционных элементов.

Содержание

  • 1 Какие бывают кольца ЖБИ: виды и назначение
    • 1.1 Технология производства
    • 1.2 Достоинства и недостатки
    • 1.3 Маркировка согласно ГОСТ (таблица)
    • 1.4 Стандартные размеры железобетонных колец
  • 2 Дополнительные элементы
    • 2.1 Крышки для колодцев
    • 2.2 Плиты днища
    • 2.3 Опорные кольца
    • 2.4 Кольца с крышками
  • 3 Процесс монтажа
  • 4 Какому производителю отдать предпочтение?

Какие бывают кольца ЖБИ: виды и назначение

Железобетонные кольца – это конструкции круглой формы, без верха и дна (как правило), из которых собираются колодцы различных коммуникаций, септиков, систем, углубляемых в грунт. Это самый простой и экономически оправданный вариант. Бетонные кольца производят с металлическим армированием, поэтому они способны выдерживать немалые нагрузки и служить долго.

Основные виды колец ЖБИ:

  • С замковым соединением

    – наличие стыковочных выемок и специальных выступов на торцах обеспечивают плотное прилегание колец одно к другому. Целостность конструкции сохраняется даже при давлении грунта, поэтому можно обойтись без дополнительной герметизации.
  • Сквозные для канализации

    – их производят сплошными, с гладкими стенами и плоским торцом. Самые популярные кольца, соединяются металлическими скобами с заделкой зазоров цементным раствором.

По назначению бетонные кольца бывают канализационными и водозаборными, используемыми для монтажа подземных кабельных электрических сетей, газопроводными, а также используемыми в формате коллекторов. Изготавливаются кольца из бетона марок М200-М500 (выбор зависит от того, в каких условиях предполагается эксплуатация железобетонного кольца).

Технология производства

Изготавливают бетонные кольца из тяжелого бетона, который заливают в смонтированную опалубку. В форме предварительно выполняют армирование из стальной проволоки сечением 8-12 миллиметров. На противоположных концах изделия монтируют два вертикальных стержня, призванных выполнять функцию монтажных петель (для подъема краном). Размеры бетонных колец (как и масса) могут быть разными.

В опалубке весь объем бетона уплотняют вибрированием, чтобы убрать все пустоты и сделать бетон максимально плотным и прочным.

Через сутки опалубку демонтируют, потом готовые уже кольца складируют аккуратно на открытых площадках. Через 7 дней изделие набирает отпускную прочность (около 50% от заданной). Полный цикл прочности материал набирает через 28 суток.

Достоинства и недостатки

Железобетонные кольца используются в самых разных сферах, но практически всегда в грунте, когда нужно проложить под землей коммуникации, трубопроводы, инженерные системы и т. д. При выборе изделия обращают внимание на такие параметры, как объем кольца и его размеры, вес. Но до начала расчетов и монтажа желательно изучить основные плюсы и минусы элемента, его особенности.

Главные преимущества железобетонных колец:

  • Длительный срок эксплуатации

    – произведенные по ГОСТу в условиях завода кольца способны прослужить до 50 лет, сохранив целостность и прочность.
  • Разумная стоимость

    – что существенно удешевляет создание всего колодца.
  • Универсальность

    – в железобетонных кольцах обустраивают септики, питьевые колодцы, монтируют подземные коммуникации и т.д.
  • Быстрый монтаж

    за счет производства колец и доборных деталей, которые точно соответствуют друг другу и позволяют создать колодец любой конфигурации.
  • Высокий уровень механической прочности

    – кольца стойки к сдвигам грунта, давлению почвенных вод, имеют достаточный запас прочности, чтобы подходить для монтажа в любом типе грунта.

Из недостатков бетонных колец стоит выделить такие, как большой вес и габариты (из-за чего смонтировать самостоятельно элементы может быть проблематично, обычно привлекают спецтехнику), гигроскопичность и необходимость выполнять гидроизоляцию.

Маркировка согласно ГОСТ (таблица)

На каждое бетонное кольцо (и остальные детали) наносят маркировку, представляющую собой набор букв и цифр, предоставляющих основную информацию об изделии.

Что включает маркировка бетонного кольца:

Условные обозначения типов колец по ГОСТу:

  • КЛК – для обустройства городских ливневых канализаций и водостока.
  • КВГ – для водопроводных колодцев и газопроводов.
  • КО – опорное кольцо, использующееся в качестве фундамента колодца.
  • КС – кольцо стеновое, которое устанавливается в качестве основного элемента колодца.
  • КФК – сети коллекторов, дренажные системы.

Числовые обозначения говорят о величине изделий, но лучше всего для поиска оптимального элемента обращаться к специальным таблицам, где все подробно указано.

Пример расшифровки маркировки изделия КС-7-9: стеновое кольцо высотой 900 миллиметров и с толщиной стенок 70 миллиметров.

Стандартные размеры железобетонных колец

Объем колодца зависит от размера колец, которые монтируются. Вариантов очень много, но есть определенные нормы ГОСТа, в соответствии с которыми производят элементы.

Размеры ЖБИ колец по стандарту:

  • Диаметр

    – показывает 1-я цифра маркировки (обычно указывают внутренний), варьируется в диапазоне 7-20 сантиметров. Диаметр должен быть одинаков для всех элементов колодца.
  • Высота

    – стандартная равна 90 сантиметрам, варьируется в диапазоне 10-100 сантиметров, указывается в самой маркировке (КС-10, к примеру, это кольцо с диаметром в 1 метр, КС-20 – 2 метра и т.д.). Если высота отличается от стандартной, то она идет в маркировке второй цифрой: КС 7-3 (диаметр 7 дециметров, высота 29 сантиметров).
  • Толщина стенок

    – может быть от 70 до 120 миллиметров.
  • Удельный вес

    – от 46 до 2900 килограммов (но вес может указываться в кг на м3).

Дополнительные элементы

Для выполнения расчетов и проекта необходимо учитывать все элементы, которые входят в конструкцию. Только из колец колодцы не строят, обычно для монтажа используют также различные доборные элементы, позволяющие реализовать любую конфигурацию системы.

Какие элементы применяются в монтаже конструкций колодцев:

Также есть еще кольца с крышками, которые представляют собой объединение кольца и крышки в монолитную конструкцию в условиях завода.

Крышки для колодцев

Крышка представляет собой круглую плиту, которой накрывается кольцо, с наличием отверстия в центре или сбоку. В дренажных колодцах монтируют крышки с отверстием под люк в центре, для других целей – сбоку.

Производят крышки из тяжелого высокопрочного бетона класса минимум В15, водонепроницаемого и морозостойкого. Для осуществления монтажа, погрузки/разгрузки изделие оснащено петлями из арматуры.

Плиты днища

Это сборные железобетонные элементы для монтажа подземных инженерный сооружений и коммуникаций. Плиты становятся основанием для камеры, на них сверху монтируют кольца. Благодаря плитам днища получается обеспечить герметичность колодца и защитить его от разрушений, попадания влаги и обвалов грунта. Перед выбором плиты днища нужно знать, сколько весит бетонное кольцо, чтобы правильно рассчитать нагрузку.

Плиты днища – круглое изделие по диаметру колодца. Выполняется из бетона с показателями морозостойкости минимум F100, водонепроницаемости минимум W6, прочности В15 и выше.

Опорные кольца

Это специальные элементы, на которые опирается люк колодца. Изделия круглой формы по внешнему диаметру колодца, небольшой толщины с диаметром внутреннего отверстия минимум 70 сантиметров, чтобы при необходимости вовнутрь мог попасть человек. Вес бетонного кольца составляет около 50 килограммов. Бетон соответствует всем требованиям и стандартам.

Кольца с крышками

Такие изделия предполагают объединение двух элементов – кольца и крышки в условиях завода. На объект поставляется уже готовое изделие, заменяющее собой два других.

Таким образом удается избежать лишнего соединения и добиться большей герметичности, уменьшить объемы монтажных работ и ускорить сборку колодца.

Процесс монтажа

До того, как приступать к монтажу, желательно рассчитать вес бетонного кольца (1 метр колодца сколько равен или просто суммировать вес всех элементов, входящих в конструкцию). Как правило, кольца и другие детали монтируют с использованием спецтехники – вручную все это устанавливать достаточно трудно, но возможно.

Как осуществляется монтаж колец:

  • Выбор места

    – дренажные системы и водопроводные колодцы, канализационные конструкции не устанавливают рядом с жилыми домами, огородами. Есть определенный стандарт, которому нужно следовать. Чем дальше будет установлен колодец от всех объектов, тем лучше, но не ближе 5 метров к жилым домам и сооружениям. Кроме того, в выбранном месте нужно исследовать грунт на предмет залегания вод. Также заботятся о том, чтобы к месту свободно могла подъехать техника обслуживающих служб.
  • Рытье котлована

    – лучше с использованием техники. Яму копают на глубину высоты всех колец, на ее дно засыпают несколько слоев песка и щебня (общей толщиной минимум 50 сантиметров), трамбуют.
  • Монтаж дна может осуществляться двумя способами

    : либо с использованием колодца с глухим дном, либо с установкой плиты днища, а на нее уже сквозного кольца. Далее устанавливаются кольца одно на другое (желательно с привлечением крана), стыки тщательно замазываются раствором, закрепляются металлическими скобами.
  • Подводка коммуникаций

    , соединений, всех систем и т.д., после чего котлован засыпают, кольца накрывают верхней плитой, монтируют люк.

Какому производителю отдать предпочтение?

Современные производители предлагают кольца и другие элементы для колодцев в большом разнообразии. Как правило, вся продукция производится в соответствии с нормами, регламентируемыми ГОСТом и СНиП. Но цены на продукцию могут быть разными, как и ассортимент.

Выбор всегда остается за клиентом, который должен обращать внимание на качество самих элементов: внешний осмотр, наличие сертификатов, подтверждающих соблюдение требований производства, наличие оборудования и соответствие изделия указанным техническим характеристикам.

На сегодняшний день на территории России кольца и другие изделия выпускает около 250 компаний, ниже представлены проверенные и надежные.

Хорошо зарекомендовавшие себя на рынке производители бетонных колец:

  • «Завод промышленных строительных деталей» — работает на рынке больше 45 лет, крупный производитель ЖБК в Тюменской области. Есть своя аккредитованная строительная лаборатория, осуществляющая контроль за качеством продукции.
  • «МастерСтрой» — работает под Москвой в Вознесенске, несмотря на то, что специализируется на продаже валового/кулевого цемента, также изготавливает напорные трубы, ЖБ кольца.
  • «МонолитСтрой» — компания работает в Подмосковье, изготавливает и реализует ЖБИ с 2007 года. Ассортимент представлен составными и мостовыми сваями, плитами днища, ФБС, стеновыми кольцами, крышками колодцев и т.д.
  • «Торговая Компания Вира» — в Санкт-Петербурге расположена производственная линия предприятия. Компания изготавливает безнапорные трубы, железобетонные кольца. Продукция очень тщательно проверяется в процессе многоступенчатого контроля.
  • «ГазоБлоки» — компания из Воронежа, выпускает товарный бетон, облицовочный и силикатный кирпич, а также размерный ряд бетонных колец и доборных элементов.

На территории страны железобетонные кольца поставляет большое количество компаний. Вышеперечисленные гарантируют соответствие всем стандартам и заявленным свойствам, но в любом случае проверять все нужно очень тщательно при покупке, ориентируясь на расчеты и проект.

Калькулятор формулы объемного кольца

. Объем железобетонных колец

Кольцо Представляет собой плоскую геометрическую фигуру, представляющую собой часть плоскости между двумя окружностями с общим центром, но имеющими разные радиусы.

Площадь кольца, выраженная через внешний и внутренний радиусы

Пусть даны окружность радиуса R и окружность радиуса r. А R > р. Центры этих окружностей совместимы. Фигура заключена между этими кругами и будет кольцо, в котором R — внешний радиус, r — внутренний радиус.
  Тогда площадь этой фигуры будет равна разнице между большим радиусом и площадью круга с меньшим радиусом.

Площадь круга радиусом r выражается формулой:

Площадь круга радиусом R выражается формулой:

  Тогда площадь кольца составит:

Таким образом, площадь кольца равна произведению числа на разность квадратов внешнего и внутреннего радиусов:

Пример вычисления площади кольца, если известны его радиусы.
 Найти площадь кольца, если его внешний радиус равен 3, а внутренний радиус равен 2

Площадь кольца, выраженная через наружный и внутренний диаметры

Иногда при решении задач бывает удобнее использовать формулу площади кольца, выраженную через внутренний и внешний диаметры.

  Пусть D — внешний диаметр кольца, d — внутренний диаметр кольца, тогда:

  Выразим радиус через диаметр. Имеем:

Площадь кольца вычисляем по формуле:

Подставляя радиусы, выраженные через диаметр, получаем:

Таким образом, площадь кольца равна четверти произведения числа по разности квадратов наружного и внутреннего диаметров:

Пример вычисления площади кольца, если известны его диаметры.
  Найдите площадь кольца, если его внешний диаметр равен 10, а внутренний диаметр равен 6
Площадь кольца рассчитывается по формуле:

Подставляя значения из условия задачи, имеем:

Площадь кольца, выраженная через средний радиус и ширина кольца

Пусть k — ширина кольца, представляющая собой разницу между большим и меньшим радиусом, то есть k = R-r — средний радиус кольца, равный

  Площадь кольца вычисляется по формуле:

  Применяя формулу разности квадратов, имеем:

  Но R-r = k, а
  Подставляем правые части равенства в формулу площади кольца.
Получаем:

Площадь кольца равна удвоенному произведению числа среднего радиуса на ширину кольца.

Кольца из железобетона чаще всего изготавливают при обустройстве земельных участков. Нередко владельцам загородного дома приходится делать перстень своими руками. Для этого необходимо знать формулы, по которым производится расчет, особенности ЖБИ. Продукция, выпускаемая для скважины, маркируется согласно требованиям государственных стандартов. Маркировка – это обозначенные на кольцах символы, по которым можно идентифицировать информацию о размерах и массе материалов.

На каждое бетонное изделие, изготовленное в соответствии с требованиями государственных стандартов, предусмотрены испытания, позволяющие подтвердить качество, заявленные эксплуатационные характеристики и устойчивость изделия к воздействию негативных факторов. При подведении итогов специалисты учитывают водонепроницаемость, морозостойкость, влагопоглощение, прочность на сжатие.

Кольца железобетонные — специальные изделия, предназначенные для обустройства колодцев, используемых в системах водоснабжения, а также водоотведения. Проще всего доверить работу по канализации частного дома одной из фирм. Однако необходимо заранее рассчитать, какая сумма на это уйдет. Если хотите сэкономить, можно сделать канализацию, в основе которой будет бетонное кольцо, самостоятельно. Производство такой продукции осуществляется на предприятиях с соблюдением государственных стандартов. При создании используются высококачественные материалы, КЦД. Изготовление изделий подразумевает использование специальной формы, бетона и арматуры, диаметр которой не должен превышать десяти миллиметров.

На железобетонных строительных материалах этого типа указывается маркировка, указывающая на их назначение и размеры. Если говорить о том, как рассчитать стоимость изделия, то для этого важно учитывать объем колец. Чем выше этот показатель, тем дороже материал.

Типы деталей колодца

 Забой колодца КЦД 10а.

Колодцы КЦД 10а являются необходимой частью сборного септика.   От качества их изготовления и правильной установки зависит долговечность изделия. Дно КЦД 10а выпускается в виде монолитной железобетонной плиты с несколькими специальными петлями. В продаже есть днища разного диаметра. Днище КЦД 10а изготавливается в соответствии с утвержденным стандартом. Размеры ПЗС рассчитаны так, чтобы дно выдерживало нагрузку жидкости, которая скапливается в баке. При этом производители учитывают возможную подвижность почвы и влияние грунтовых вод. КДК подбираются по диаметру других деталей колодца — колец КЦ, крышек и т.п.

Примеры параметров нескольких видов колец КС (высота и масса изделий КС):

  • КС-7-1; десять сантиметров, сорок шесть килограммов;
  • КС-7-1,5; пятнадцать сантиметров шестьдесят восемь килограммов;
  • КС-7-3; тридцать сантиметров сто сорок килограммов;
  • КС-7-5; пятьдесят сантиметров двести тридцать килограммов.

Материалы КС, КС массой более ста килограммов должны иметь специальные ушки. Изделие, имеющее маркировку, например, КС10-6, называется стеновым. В продаже также можно увидеть материалы с обозначением КО6 (опорное кольцо). Изделия с маркировкой КО6 имеют высоту семь сантиметров, внутренний диаметр пятьдесят восемь сантиметров, диаметр – восемьдесят четыре сантиметра, вес – шестьдесят кг. Вспомогательные продукты K06 также используются для работы на объектах.

Бетонные КЦ (КО6, КС10) позволяют более точно определить высоту резервуара. Можно выровнять его по земле или сделать так, чтобы кольца были выше уровня почвы. Установка бетонных деталей на специальную плиту поднимет колодец. Благодаря этому удастся исключить попадание талых, дождевых вод и затопление люка. Для расчетов КС важны объемы колец.   Кубический метр – это основная единица измерения.

Расчет железобетонной опоры

  Параметры расчета объема бетонных колец.

Для определения параметров изготовления элементов колодцев и других деталей из железобетона необходимо предварительно рассчитать себестоимость продукции. Для выполнения расчетов потребуются исходные данные: объемный показатель бетонной смеси для создания колец, дна колодца, крышки; общий расход арматуры и количество армирующей сетки на элемент. Расход бетонного раствора на колодезное кольцо определяется следующим образом:

  1. В первую очередь необходимо записать параметры.
  2. Затем рассчитайте площадь круга (внешний диаметр). Для этого используйте формулу подсчета (¼ P d2). P равно 3,14, d равно п.н. диаметр. Необходимо перевести числа в значение метра.
  3. Затем по приведенной выше формуле рассчитайте площадь круга (внутренний диаметр).
  4. Площадь ЖБИ определяется следующим образом: от значения площади круга от нара. диаметра вычесть площадь круга из внутренней части. диаметр.
  5. Чтобы определить объем, нужно перемножить высоту и площадь.

Если у вас возникли проблемы со счетом, вы можете прибегнуть к помощи калькулятора.

Заключение

Септики, туннели, системы отвода жидкостей являются основными строительными объектами, для устройства которых применяют кольца из бетона. Широкое распространение эти элементы получили в области устройства колодцев различного назначения.

Этот вопрос чаще посещает тех, кто занимается строительством, ремонтом или благоустройством загородных участков, но бывает и так, что обычному обывателю приходится искать ответ на него. В этой статье мы постараемся вам в этом помочь, расскажем не только о самих формулах и расчетах, но и немного поговорим о самих бетонных кольцах.

Кольца железобетонные

Разновидности ЖБИ для колодцев

Приведем для наглядности параметры всех видов выпускаемых колец (параметры будут описаны в следующем порядке — высота, толщина стенки, внутренний диаметр и масса ):

Внимание! Маркировка КС означает следующее — настенное кольцо.

  • КС-7-1, 10 см, 8 см, 70 см, 46 кг.
  • КС-7-1,5; 15 см, 8 см, 70 см, 68 кг.
  • КС-7-3, 30 см, 8 см, 70 см, 140 кг.
  • КС-7-5, 50 см, 8 см, 70 см, 230 кг.
  • КС-7-6, 60 см, 8 см, 70 см, 250 кг.
  • КС-7-9, 90 см, 8 см, 70 см, 410 кг.

Обратите внимание на наличие усиленных ушек для изделий весом более 100 килограммов.

Изделие с маркировкой, например, КС-10-6 называется полностью настенным кольцом с размерами:

  • Высота 60см.
  • Внутренний диаметр 100 см.

Есть изделия с маркировкой КО (опорное кольцо), эти изделия встречаются в следующем исполнении:

  • КО-6, высота — 7 см, внутренний диаметр — 58 см, внешний диаметр — 84 см, вес — 60 кг.

Другая модификация — облицовка под люк колодцев (кольцо К 1а объем бетона рассчитан по параметрам ниже):

  • К — 1а, высота — 18 см, диаметр внутренний — 58 см, диаметр наружный — 100 см, вес — 160 кг.

Разметочное средство ПП — плита

Дополнительные изделия позволяют более точно регулировать высоту колодца, в одних случаях совмещая с землей, в других — делая их более заметными. Установка бетонных элементов крепи на плиту покрытия колодца поможет приподнять люк над его поверхностью.

Благодаря этому исключается:

  • Поступление дождевой и талой воды в колодец.
  • Наезд транспортных средств на люк, если колодец расположен под проезжей частью.
  • Затопление самого люка.

Одним из важных параметров такого изделия является объем бетонного кольца – 1 метр кубический, это единица измерения всех подобных расчетов.

Совет! Часто можно встретить объявления о продаже б/у изделий из бетона, в том числе стеновых крепей для колодца, вам совет — перед покупкой изучите товар. В частности, обратите внимание на внутренние стены, на которых видны неровности и разные оттенки бетона (так делают щели недобросовестные продавцы).

Заключение

Надеемся, что приведенная выше инструкция поможет вам найти правильный ответ на поставленный вопрос. Если в этом процессе возникнут трудности, всегда можно воспользоваться бесплатным электронным калькулятором, который можно найти в Интернете.

В представленных видео в этой статье вы найдете дополнительную информацию по этой теме.

Кольцо , это геометрическая фигура, имеющая внешний радиус R и внутренний радиус r с общим центром. В быту с кольцами приходится встречаться не так уж редко, так как они являются необходимыми элементами многих технических устройств, которыми пользуются практически все. Чаще с кольца  Есть инженеры и конструкторы, которые создают всевозможные машины, узлы и агрегаты.

Расчет площади

Найти площадь кольца можно по формуле:

S = π  (R 2-r 2)

R  – радиус внешней окружности

r  – радиус внутренней окружности

S  – площадь кольца

5 9 π — 3.14

В форме колец имеются шайбы, являющиеся элементами крепления, которые устанавливаются между головками болтов или гаек и скрепляемыми изделиями с целью увеличения площади контакта, а также предотвращения самопроизвольного отвинчивания. Если требуется в том или ином случае рассчитать или подобрать шайбу, необходимую для установки в изделии, конструкторам необходимо, в том числе, найти площадь кольца . Эти детали чаще всего изготавливаются из стали, цветных металлов или пластмасс и могут иметь как плоскую, так и специальную поверхность. Во втором случае шайбы из пружинной стали, называемые стопорными, служат для предотвращения расшатывания резьбовых соединений при тряске и вибрациях.

Широкое распространение в машиностроении также получили уплотнительные кольца . Они предназначены для обеспечения герметизации соединений в трубопроводах, по которым транспортируются газы или жидкости, а также в пневматических и гидравлических агрегатах. Они устанавливаются в местах соединения различных деталей и благодаря своей эластичности очень плотно прилегают к поверхностям, между которыми находятся. Наиболее распространенным материалом для изготовления уплотнительных колец является резина различных марок и составов, а также некоторые специальные виды пластмасс.

Практически все современные двигатели внутреннего сгорания имеют в своей конструкции такие важные элементы, как поршневые кольца . Эти детали нужны для того, чтобы добиться необходимой степени сжатия в камере сгорания и расположены между поршнями и стенками цилиндров. Так как при эксплуатации силовые агрегаты испытывают постоянное трение, со временем они изнашиваются и требуют замены. Поршневые кольца изготавливают чаще всего из высококачественного серого чугуна.

Еще одна разновидность колец — стопорные кольца . Они используются для фиксации различных механических деталей и почти всегда устанавливаются в специально выточенные для них пазы. Чаще всего стопорные кольца можно найти на валах, но чаще всего они располагаются в корпусных деталях. В зависимости от места их подразделяют на те, которые предназначены для вала и те, которые монтируются в отверстия, а что касается материала изготовления этих деталей, то чаще всего это сталь. После установки на свое «законное» место стопорное кольцо обычно немного разжимается и препятствует смещению деталей относительно друг друга торцами.
