Вибротрамбовки (35 фото): дизельная вибротрамбовка для уплотнения грунта и другие трамбовки. Что лучше

Перед проведением строительных или дорожных работ технология процесса предусматривает предварительную утрамбовку грунта. Подобное уплотнение повышает устойчивость почвы к проникновению влаги и препятствует размыванию грунта, а также способствует улучшению несущих свойств поверхности для оборудования фундамента или дорожного полотна. С помощью вибротрамбовочных машин можно быстро и качественно уплотнить любой рыхлый грунт, подготовив его к дальнейшей работе.

Что это такое?

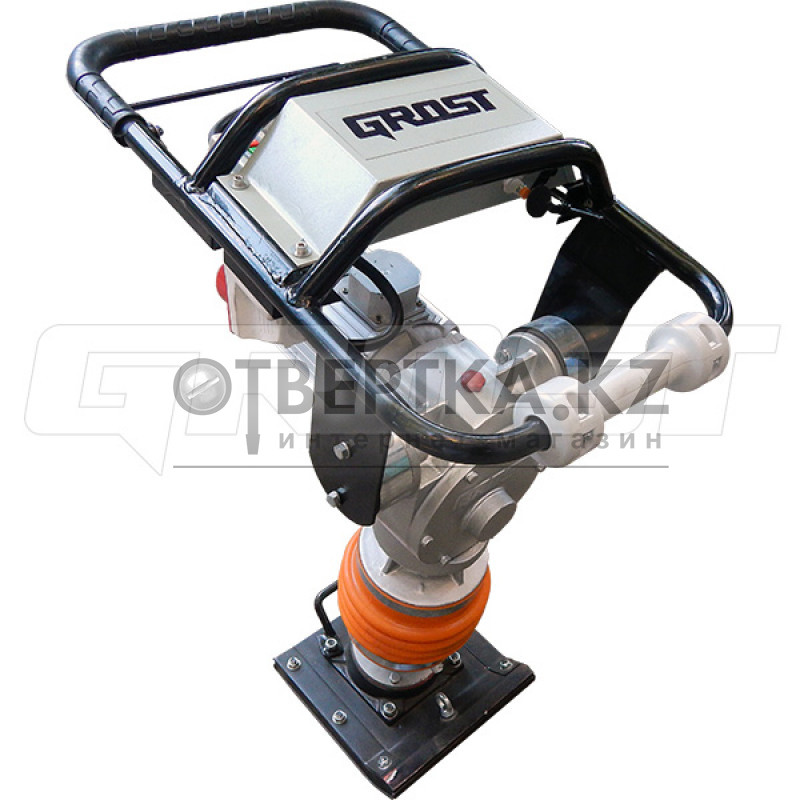

Вибротрамбовка – это многофункциональная вибрационная машина ручного типа, применяемая в строительной сфере с целью уплотнения сыпучих материалов и рыхлых грунтов.

По внешнему виду это приспособление является компактным и мобильным инструментом, снабженным ручным управлением.

Трамбовка грунта с помощью вибрационного оборудования позволяет решить ряд важнейших задач:

  • выровнять и уплотнить основание строительной площадки;
  • предотвратить процесс усадки почвы под фундаментом;
  • вытеснить из структуры грунта влагу и воздух.

При выполнении подготовительных строительных работ вибротрамбовку применяют там, куда крупногабаритная автотехника не может подойти из-за ограниченности свободного пространства. Ручной инструмент дает возможность выполнить трамбовку в ограниченных проемах при укладке трубопровода, участках, расположенных возле стен или углов зданий, при строительстве велодорожек и укладке бордюрных или тротуарных элементов.

Ручной инструмент эффективно справляется со своими функциями без ущерба для повреждения зданий или коммуникаций.

Комплектация ручной вибротрамбовки состоит из следующих основных частей:

  • двигатель, который может быть бензиновым, дизельным или электрическим;
  • механизм кулачково-эксцентрикового типа;
  • вал, снабженный специальной возвращающей пружиной;
  • шатун со специальным поршнем;
  • уплотняющая подошва;
  • система ручного управления

Ручная вибротрамбовка может называться еще и виброногой, так как площадь уплотняющей подошвы у этого инструмента небольшая и составляет 50-60 см². Такая компактность нужна для снижения веса оборудования, но это не уменьшает устойчивость инструмента и дает возможность развивать силу вибрации, необходимую для работы. Несмотря на свою компактность, подобное оборудование требует от оператора значительных физических усилий, связанных с перемещением аппарата и сохранением его устойчивости в вертикальном положении в процессе выполнения работ.

Кроме того, рабочему приходится испытывать на себе сильнейшие вибрационные нагрузки, которые неблагоприятно влияют на здоровье. Эффективность работы ручного типа вибротрамбовки обусловлена силой удара и их частотой в 1 минуту.

Тщательно выверенное соотношение конструкции аппарата и значительный вес его верхней части относительно нижней позволяют виброинструменту двигаться вперед под действием силы тяжести, а оператору требуется только направлять движение аппарата.

Где применяется?

Ручная вибротрамбовка применяется для уплотнения грунта на глубину не менее 60-70 см. Это приспособление способно уплотнять не только песчаное или почвенное покрытие, но и крупный щебень, поэтому устройство используют для щебеночного основания, для газона, для песка под строительство фундамента или при подготовке площадки для экскаватора-погрузчика.

Вибронога может также уплотнять и бетон в труднодоступных участках.

Часто вибротрамбовку используют в тех местах, где свободное пространство крайне ограничено или существует опасность повреждения ранее обустроенных коммуникаций:

  • работы по обустройству трамвайного рельсового полотна;
  • обустройство пешеходных зон и тротуаров плиткой, брусчаткой;
  • подготовка поверхности почвы для организации фундамента;
  • частичный ремонт асфальтового покрытия;
  • установка коммуникаций подземного типа;
  • утрамбовка почвы вдоль стен здания;
  • обустройство подвального помещения;
  • оборудование колодцев, люков, столбов.

На строительных объектах вибротрамбовка ручного типа используется во всех случаях, когда крупногабаритная техника из-за своих размеров не может подобраться к рабочему участку. Ручная вибротрамбовка используется только для сыпучих фракций – песка, почвы, гравия, но не применяется для уплотнения почвогрунта, где содержится большой процент примесей глины.

Сравнение с виброплитой

Ручной инструмент, с помощью которого можно трамбовать сыпучие грунты, состоит не только из вибротрамбовки. Помимо этого приспособления, существует еще и виброплита. В некоторых случаях она лучше справляется с возложенной задачей, так как площадь ее трамбовочной подошвы вдвое больше, чем у виброноги.

По внешнему виду виброплита имеет основание-платформу, на котором базируется вибрационная установка, мотор, общая конструкционная рама и панель системы управления. С помощью этого приспособления утрамбовывают сыпучие субстанции на небольших площадях. Некоторые модели виброплиты имеют в своей конструкции резервуар для воды, которая смачивает трамбуемую поверхность, улучшая плотность сыпучих фракций. Глубина трамбовки у виброплиты меньше, чем у виброноги, и составляет 30-50 см, но за счет большей площади рабочей подошвы продуктивность у виброплиты значительно выше.

Вибротрамбовка и виброплита имеют общее применение для уплотнения грунта. Но между этими устройствами существуют и отличия. Конструктивно виброплита устроена так, что вибрация в ней появляется за счет специального механизма – эксцентрика, закрепленного в трамбовочной плите. Механизм работает от двигателя, а колебания передаются на плиту. Вибротрамбовка ручного типа устроена иначе, так как энергия, образующаяся от мотора, преобразуется в толкательно-поступательные движения. Поршень шатуна толкает виброподошву, и в это время по отношению к грунту создается удар. Сила удара у вибротрамбовки намного больше, чем у виброплиты, но обрабатываемая площадь – меньше.

Несмотря на то, что оба ручных инструмента предназначены для трамбовки, их назначение также отличается друг от друга. Вибротрамбовку не используют на глинистых почвах и не применяют для укладки асфальта, тогда как виброплита является пригодной для выполнения этих задач.

Вибротрамбовка покажет себя малоэффективным инструментом, если использовать ее на больших по площади поверхностях, ее применяют только локально в условиях ограниченного пространства.

Обзор видов

Ручная трамбовка выполняется инструментом, устройство которого может быть стационарным или реверсивным. Реверсивная вибротрамбовка работает в двух режимах действия – прямом и обратном, то есть виброинструмент может двигаться с обратным ходом. Распространена и навесная гидравлическая вибротрамбовка, принцип работы которой позволяет использовать ее в любом положении и подобраться к самым труднодоступным местам. Обычно она крепится к строительной технике, например, к экскаватору, при этом ширина у такого приспособления больше, чем у ручного варианта, и работая с таким оборудованием, достигается максимальная глубина обработки грунта.

Характеристики ручной вибротрамбовки подразделяются на 2 вида – устройства с низкой частотой вибрации и инструменты с большой амплитудой. Малочастотное оборудование применяется для выполнения работ только с сыпучими видами грунтов. Оборудование с большой амплитудой вибрации применяют для смешанных типов грунтовых составов и уплотнения асфальтобетонных смесей. Все ручные вибротрамбовки подразделяются еще и по типу двигателя.

Электрические

Являются экологичным типом оборудования, так как при их использовании не выделяются вредные газы и не производится шум, поэтому такой инструмент можно применять даже в помещениях закрытого типа.

Питание инструмента происходит от обычной электросети; устройства, как правило, просты в применении и управлении.

Данный тип инструмента пользуется невысоким спросом, так как привязка к источнику питания делает его маломобильным и низкоманевренным, а потребность использования в помещениях такого оборудования возникает не часто.

Дизельные

Обладают низким потреблением дизельного топлива, но имеют высокий рабочий ресурс и хорошую маневренность. Применяются для наружных уличных работ, имеют высокую силу виброудара и большую производительность. С этим инструментом можно выполнять работы при любых погодных условиях – в снег и дождь.

Во время работы инструмент создает шум высокой интенсивности, поэтому оператору потребуется применять защитные средства. Кроме того, такие вибротрамбовки выделяют выхлопные газы, что негативно влияет на здоровье работника и не позволяет пользоваться оборудованием в условиях закрытых помещений.

Бензиновые

Инструмент работает на базе 2- или 4-тактного двигателя. Это мощное и мобильное оборудование, которое обладает большой производительностью. Вибротрамбовка может работать при любых погодных условиях. Как и дизельный аналог, инструмент вырабатывает выхлопные газы, поэтому в закрытом помещении его использовать нельзя.

Современные вибротрамбовки ручного типа освобождают человека от изнурительной и монотонной работы, требующей большого количества сил и времени.

Популярные модели

Ручные вибротрабмовки выпускаются как отечественными, так и зарубежными производителями. Оборудование разнообразно по своему конструктиву и ценовому диапазону.

Топ наиболее известных вариантов вибротрабовочного инструмента.

  • Модель Hundai HTR-140 – качественный инструмент, с помощью которого обрабатывают сыпучий или твердый вид грунта. Способен работать с силой виброудара, равной 14 кН, их частота равна 680 уд/мин. Запуск мотора выполняется быстро и легко, чему способствует система цилиндров верхнеклапанного типа. Конструкция рамы снабжена амортизаторами пружинного типа. Инструмент способен выдерживать значительные нагрузки и хорошо зарекомендовал себя в тяжелых условиях применения.
  • Модель EMR-70H – может использоваться для утрамбовывания вязких суглинистых почв. Устройство снабжено высококачественным мотором Honda 4-тактного типа. Конструкция виброноги выполнена так, что осмотр всех узлов можно выполнить в оперативном порядке. Двигатель имеет защиту в виде рамы. Инструмент снабжен пластиковым баком, а рукоятка оснащена противовибрационной защитой из сайлентблоков.
  • Модель AGT CV-65H – устройство имеет рабочую подошву 285х345 мм, сила виброудара составляет 10 кН, частота вибрации равна 650 уд/мин. В составе конструкции предусмотрен бензиновый 4-тактный двигатель Honda, мощность которого равна 3 л. с. Это компактная и маневренная вибронога, которую часто приобретают для бытовых нужд дачники и жители частных домов. Устройство способно уплотнять грунт на глубину не менее 60 см, поэтому его можно использовать также в строительной и дорожной сферах.

Использование компактной виброноги дает возможность быстро и с минимальными экономическими затратами подготовить поверхность почвы для дальнейших строительных или дорожных работ.

Оборудование такого типа хорошо спрессовывает не только верхние, но и глубокозалегающие слои грунта.

Как выбрать?

Ручная вибротрамбовка, как и любой другой инструмент, требует внимательного подхода при выборе. Чаще всего покупателя интересуют размеры рабочей подошвы, качество двигателя, сцепления, тормозных колодок. Как правило, у современного оборудования имеется высокий рабочий ресурс и гарантийный период обслуживания.

Чтобы выбранная вибронога не разочаровала и могла работать в необходимых для вас условиях, специалисты рекомендуют обращать внимание на такие критерии, как:

  • рабочая мощность мотора;
  • площадь подошвы;
  • частота и сила виброудара;
  • глубина грунтовой обработки;
  • потребление топлива или электроэнергии;
  • наличие на рукоятке инструмента противовибрационной защитной системы.

Особое внимание стоит уделить мощности двигателя, средние показатели которого варьируются от 2,5 до 4 л. с. Чем мощнее мотор, тем более производительным является оборудование и его ударная сила. Площадь рабочей подошвы выбирается, исходя из тех условий, в которых предстоит работать – если свободное пространство сильно ограничено, нет смысла выбирать инструмент с большой площадью подошвы.

Частота ударной вибрации определяет скорость выполнения работ, поэтому чем выше этот показатель, тем быстрее вы выполните задачу по утрамбовке грунта. Максимальный показатель частоты ударов не превышает 690 уд/мин, а сила удара редко превышает 8 кН. Важным параметром является маневренность и вес инструмента. Чем легче ручная вибротрамбовка по весу, тем проще оператору с ней управляться. Вес оборудования варьируется от 65 до 110 кг, поэтому при выборе модели стоит оценить свои силы и возможности.

Советы по эксплуатации

Как правило, производитель обозначает в технической документации к ручной вибротрамбовке срок полезного использования устройства, равный 3 годам. В течение этого времени необходимо проводить профилактические осмотры – своевременно заливать масло в двигатель, менять тормозные накладки и проводить техобслуживание муфты, при необходимости – менять шатун и так далее.

Оборудование, которое соответствует техническим стандартам, способно утрамбовать грунт на указанную в техпаспорте глубину. Но при этом рекомендуется следить за уровнем расхода горючего – в среднем расход топлива не должен превышать 1,5-2 л/час.

Работая с виброустановкой, рекомендуется пользоваться защитной системой от вибрации, расположенной на рукоятках инструмента, и применять средства индивидуальной защиты для рук.

В следующем видео вас ждут подробный обзор, преимущества и тест бензиновой вибротрамбовки Vektor VRG-80.

Как пользоваться виброплитой - правильная трамбовка

Главные условия и принципы работы с виброплитой.
Уплотнение песка.
Уплотнение щебня и гравия.
Уплотнение известнякового щебня.
Уплотнение тротуарной площадки.
Техника безопасности.

Важно знать, как работать с виброплитой. Благодаря грамотной эксплуатации прибора можно достичь долговечности техники, обеспечить безопасные условия труда и отличные результаты работы.

Главные условия и принципы работы с виброплитой

Один из первых вопросов пользователей: как завести виброплиту. Характер и порядок действий зависят от типа механизма. Большинство современных моделей легко заводятся, достаточно нажать кнопку запуска. Есть и устройства, оснащенные ручным стартером - в таком случае нужно потянуть за шнур, делать это нужно плавно, после чего дать технике разогреться.

Использовать виброплиту несложно. Нужно только знать основные правила ее эксплуатации и соблюдать их на деле:

  1. Необходимо все время помнить о технике безопасности! Пользователь должен располагаться за прибором. Наклоняться над плитой не следует.
  2. Если понадобится развернуть устройство, соблюдайте рекомендации: используйте для этого одну руку, при этом быстро перемещаясь за виброплиту.
  3. Работать без перерывов можно не дольше 40 минут, после этого нужно дать отдохнуть себе и виброплите (10-20 минут достаточно).

Теперь вы знаете, как правильно работать с этой техникой. Рассмотрим подробнее условия использования виброплиты при выполнении определенных задач.

Уплотнение песка

Следует помнить об особенностях работы в таком случае: может подниматься пыль, из-за которой загрязняется окружающая среда, а также засоряется воздушный фильтр. Чтобы избежать этого, предварительно подготовьте рабочую поверхность: увлажните песок водой, благодаря чему он лучше уплотнится.

Уплотнение щебня и гравия

Здесь все зависит от того, с какой разновидностью материала вы работаете. В любом случае использование виброплиты дает результаты после четырехкратной обработки поверхности. Если вы уже выполнили четыре подхода, но уплотнение щебня не произошло, значит, и в дальнейшем это не принесет результатов. В таком случае необходимо насыпать более тонкие слои.

При работе с щебнем рекомендует

трамбовка песка, уплотнение щебня, укладка тротуарной плитки

Уплотнение грунта и других сыпучих материалов – это мероприятие, которое постоянно сопутствует различным строительным работам. Раньше утрамбовывали вручную, а сейчас применяют метод виброутрамбовывания с использованием виброплит. Производители предлагают широкий выбор оборудования данного типа, оснащенного дизельными, бензиновыми или электрическими двигателями. Приступая к эксплуатации техники, для достижения результата требуемого качества следует учитывать, что трамбовка разных материалов имеет свои особенности. Чтобы механизм для уплотнения прослужил долго, необходимо правильно им работать. При этом соблюдение техники безопасности позволит избежать травмирования.

Сфера применения виброплиты

Виброплита предназначена для утрамбовывания с помощью колебательного воздействия таких сыпучих материалов:

  • гравия;
  • песка;
  • щебня;
  • рыхлого грунта.

Отдельные частицы этих материалов в свеженасыпанной подушке под фундамент постройки расположены неплотно друг к другу. Чтобы их максимально сблизить между собой, выполняют трамбовку. Это улучшает несущие свойства насыпанных слоев, позволяя производить строительство на их поверхности различных объектов.

Сфера применения виброплит затрагивает многие направления строительства. Виброутрамбовывание широко используют при выполнении следующих работ:

  • строительстве дорог;
  • обустройстве газонов;
  • устройстве засыпных подушек под фундаменты различных типов для самых разных построек, а также под полы больших зданий;
  • укладке асфальтового покрытия;
  • строительстве автомобильных стоянок, спортивных площадок;
  • уплотнении дна котлованов и траншей под разнообразные инженерные коммуникации.

Укладка тротуарной плитки и брусчатки также сопровождается применением вибрационных плит. Это ускоряет производительность выполнения работ в разы.

Правила трамбовки с помощью виброплиты

Трамбовка грунта, песка, гравия или щебня имеет свои особенности, которые связаны со свойствами этих материалов. Если их не учитывать, то не получится качественно уплотнить насыпанный слой, что в дальнейшем скажется на долговечности возведенного сооружения.

Виброплиты по массе разделяются на несколько групп. Чем больше вес агрегата, тем большей толщины слой насыпанного сыпучего материала можно с его помощью трамбовать. Приступая к работе, следует учитывать такие нюансы.

  1. Легкое оборудование (весом до 75 кг) способно увеличить плотность слоя толщиной 15 см, поэтому широко применяется в ландшафтных работах и при укладывании тротуарной плитки.
  2. Универсальные модели техники (массой 75-90 кг) могут уже утрамбовать 25 см насыпанного материала. Их используют при укладке асфальта, а также при частичном ремонте дорог.
  3. Агрегаты средней тяжести (весом 90-140 кг) предназначены для работы со слоями толщиной до 60 см. С их помощью проводят уплотнение засыпки траншей и котлованов, а также возведение дорожных насыпей.
  4. Тяжелое виброоборудование (массой более 140 кг) используют для выполнения тех же рабочих операций, что и среднетяжелую технику.

В таблице далее представлена пригодность вибрационных плит различной массы для трамбовки разных материалов.

Из таблицы видно, что слабосвязанные грунты (пылевые) более эффективно утрамбовывать виброоборудованием весом от 300 до 950 кг.

Для уплотнения глинистых грунтов и суглинков виброплиты не подходят. В таких случаях используют вибротрамбовки либо виброкатки (при больших объемах работ).

При работе с вибрационной плитой следует придерживаться следующих общих советов:

  • необходимо учитывать характеристики утрамбовываемых поверхностей;
  • пропускать отдельные участки нельзя;
  • оптимальным считается количество проходов плитой от 4 до 6;
  • максимальная толщина слоя должна соответствовать возможностям используемой техники;
  • поверхность подготовленной площадки не должна иметь перепадов, превышающих 2 см;
  • каждый уровень многослойной подушки уплотняют отдельно;
  • нужно, чтобы используемые строительные материалы соответствовали по своим свойствам ГОСТ.

Что касается того, сколько должно быть оборотов на виброплите, то здесь следующая закономерность: чем выше частота, тем удобнее работать с мелкофракционными грунтами. Так, например, для уплотнения щебня либо гравия с размером отдельных камешков до 10 мм (и менее), а также песка хорошо подойдет оборудование с 6000 об/мин. Если камень размером 6 см, то можно воспользоваться устройством с 3000 об/мин.

Нюансы уплотнения различных материалов

Начиная уплотнение щебня или другого сыпучего материала, необходимо предварительно убрать имеющийся на поверхности рабочего участка мусор, например, куски досок, крупные булыжники, кирпичи.

Песок

Виброуплотнение песка выполняют следующим образом:

  • засыпают строительный участок песком слоем толщиной не более 0,6 метра, в зависимости от массы эксплуатируемого виброоборудования;
  • смачивают всю площадь утрамбовываемой площадки равномерно водой;
  • проходят виброплитой весь участок четыре раза;
  • если достигнута требуемая степень уплотнения, то насыпают при необходимости следующий слой;
  • повторяют весь процесс утрамбовывания насыпанной массы.

В результате коэффициент уплотнения песка при трамбовке виброплитой должен составить не меньше 0,95.

Для работы возле колонн либо стен может потребоваться дополнительное (более компактное) оборудование.

Если трамбовка песка выполняется без предварительного увлажнения, то будет образовываться много пыли. Это быстро приведет к засорению воздухоочистительного фильтра при эксплуатации бензиновых агрегатов. В то же время нельзя лить слишком много воды на песчаную засыпку, чтобы она не оставалась в имеющихся пустотах, препятствуя этим нормальному скреплению частиц материала (песчинок). Только умеренное количество жидкости создает цементирующий эффект.

Шебень

Уплотнение щебня усложняется тем, что этот материал представлен разными по размерам фракциями. Приходится непосредственно перед работой определять максимальную толщину насыпаемого слоя для трамбования. Через 4 прохода виброплиты по обрабатываемой поверхности щебневая масса (или гравийная) должна уплотниться примерно на 95 %. Если она остается еще достаточно сыпучей, то последующее утрамбовывание практически не имеет смысла: необходимо насыпать материал меньшим слом.

Рекомендуется начинать трамбовку с минимальной толщины, постепенно увеличивая данный параметр до достижения нужного соотношения между производительностью и качеством выполнения работ. Это позволит определиться с оптимальной высотой насыпаемого слоя.

При использовании известкового вида щебня часто встречается эффект клинкования —  сцепление камней верхнего слоя друг с другом при воздействии колебаний, исходящих от плиты. В результате нижележащая масса материала не утрамбовывается. Преодолеть данный эффект можно с помощью тяжелых (массой более 150 кг), мощных виброагрегатов. При весе эксплуатируемой плиты 100 кг подойдет только фракция щебня с размерами камней от 10 до 20 мм.

Тротуарная плитка

Когда укладывают тротуарную плитку, к рабочей плите виброоборудования прикрепляют специальные полиуретановые либо резиновые коврики, чтобы не повредить созданное покрытие. Пластины из полиуретана благодаря своим эксплуатационным свойствам предпочтительнее, потому что они не оставляют черных следов на поверхности плиток и более износоустойчивые.

Техника безопасности при работе

Трамбовка грунта виброплитой должна обязательно выполняться с соблюдением техники безопасности. Среди множества рекомендаций можно выделить следующие основные правила.

  1. Во время работы необходимо применять средства индивидуальной защиты: соответствующую одежду и обувь, очки, наушники, головной убор.
  2. Перед началом эксплуатации нужно проверить используемую технику на наличие внешних повреждений: если они имеются, то следует их предварительно устранить.
  3. Запрещено оставлять работающее оборудование без контроля, при этом оператор должен располагаться позади него и своевременно перемещаться за агрегатом.
  4. Через каждые 40 минут нужно организовывать перерыв примерно на 10 минут, чтобы предупреждать усталость оператора.
  5. Нельзя дополнительно ускорять механизм с помощью приложения дополнительных усилий.
  6. Если работать нужно на наклонной поверхности (когда угол не превышает норму), то обслуживающий персонал должен стоять выше агрегата, двигаясь при этом от верха к низу.
  7. Запрещено эксплуатировать техническое устройство вблизи источников взрывоопасных либо легко воспламеняемых материалов.
  8. При опрокидывании виброплиты, ее следует предварительно выключить, а только затем поставить в рабочее положение.
  9. Разворачивать агрегат стоит одной рукой.
  10. Чтобы не допустить травмирования, следует держать ноги с руками в удалении от работающей подошвы плиты.
  11. При столкновении с какой-либо преградой нужно остановить агрегат, а затем устранить препятствие и возможные поломки, вызванные им.
  12. От краев траншей, котлованов, оврагов и других выемок требуется находиться не ближе, чем на минимально допустимом расстоянии, а лучше – подальше.
  13. Строго запрещено допускать к работе людей, находящихся под воздействием наркотиков, алкоголя, психотропных препаратов.

Следует учитывать, что чем выше расположен центр тяжести виброоборудования (и меньше площадь опоры), тем легче оно может перевернуться. Это очень опасно для оператора. Также очень осторожно нужно обращаться во время включения с техникой, не оснащенной функцией плавного пуска.

Для повышения степени безопасности выполнения работ, особенно в замкнутом пространстве, рекомендуется отдавать предпочтение моделям с возможностью дистанционного (удаленного) управления, несмотря на их высокую стоимость.

Применение виброплиты требуется при проведении всех строительных мероприятий, которые связаны с уплотнением сыпучих грунтов. Необходимо обязательно учитывать особенности трамбуемых материалов, чтобы достичь качественного результата. Нужно, чтобы максимальная глубина насыпанного слоя соответствовала той толщине, которую способен утрамбовать эксплуатируемый агрегат. Техника безопасности в любом случае должна быть на первом месте. Несоблюдение простых правил вместе с невнимательностью может привести к серьезным увечьям.
