что это такое, принцип работы, технологии

Содержание:

Общее описание
Классификация аргонодуговой сварки
Особенности сварного шва при аргонодуговой сварке
Различные технологии
Оборудование для работы с аргоном
Особенности сварочных работ в среде аргона
Этапы проведения аргоновой сварки
Инверторная сварка в аргоне
Правильная аргоновая горелка
Розжиг дуги при разных электродах
Какие аппараты применяются для аргонодуговой сварки
Преимущества и недостатки аргонодуговой сварки
Интересное видео

Чтобы сварить детали из нержавеющей стали, меди, титана, алюминия, различных цветных металлов и сплавов обычные методы сварки не всегда подходят.

Часто для этих целей многие опытные сварщики применяют сварку аргоном. Этот процесс достаточно тяжелый, длительный и специфический. Но чтобы понять технологию стоит рассмотреть важные особенности, нюансы, правила проведения. Это позволит создать прочную и неразъемную конструкцию.

Общее описание

Перед тем как приступать к работе стоит рассмотреть, что такое аргонная сварка и для чего она проводится. Это технология гибридного типа, которая позволяет соединять конструкции из капризных и устойчивых металлических основ — от огромных труб до мелких деталей статуэток из бронзового металла.

Прежде чем понять, что это такое аргонно-дуговая сварка, стоит разобраться с физикой данного процесса. Для того чтобы соединить металлические поверхности их требуется предварительно прогреть. Нагревание обычно производится при помощи огня. Именно это способствует вступлению в реакцию кислорода, который находится в воздухе — происходит процесс окисления. Стоит учитывать, что цветные металлы, легированные стали окисляются намного быстрее, чем обычные металлы.

Окисление, которое проявляется во время сварочного процесса, вызывает ухудшение качества соединений. В связи с тем, что в составе швов появляются многочисленные пузырьки, они теряют свою прочность и быстро разрушается. А алюминиевый металл варить невозможно, при нагревании он горит и разрушается.

Технология аргонодуговой сварки основывается на использовании сварочной ванны, которая защищает от газов и примесей. Для этих целей часто применяются инертные газы, которые выполняют роль защитной оболочки. Помимо аргона к инертным газам относится гелий, который обладает такими же свойствами. Однако гелий намного дороже аргона, и он расходуется намного быстрее и больше.

Применение аргона позволяет сэкономить силы и финансовые вложения. Кроме этого этот газ может использоваться для всех цветных металлов, включая нержавейку, медь, алюминий. К главным свойствам аргона стоит отнести:

Аргон значительно тяжелее воздуха, по этой причине он отлично вытесняет его из сварочной ванны, тем самым защищая зону плавления от ненужных газовых примесей;
Аргон является инертным веществом, которое не способно вступать ни с какими элементами, включая свариваемые металлические поверхности;
Не стоит забывать про важный нюанс аргонового газа. Во время применения тока с обратной полярностью аргон переходит в состояние электропроводной плазмы со всеми негативными последствиями.

Классификация аргонодуговой сварки

Сварка аргоном цветных металлов может производиться несколько способами. Каждый из них обладает отличительными особенностями, от которых зависит качество и прочность сварного шва.

Выделяют следующие виды аргоновой сварки:

Ручной способ — РАД сварка. Перед тем как приступать к РАД сварке, стоит рассмотреть, что это за процесс. Работа выполняется сварщиком, он производит перемещение горелки, подачу сварочной проволоки. Во время него применяются только вольфрамовые электроды;
Механизированная или полуавтоматическая сварка металла аргоном. Во время этого процесса проволока подается при помощи машины, а горелку удерживает сварщик. К самому популярному примеру этого метода относится сварка нержавейки полуавтоматом. Механизированная аргоновая сварка дуговая при помощи плавящегося электрода также относится к этому методу. Сварочный процесс нержавейки полуавтоматом в среде углекислого газа — является еще одной узкоспециализированной технологией, которая также относится к этой группе;
Автоматическая аргонодуговая сварка. Во время этого процесса автомат управляется дистанционно оператором и производит перемещение и подачу проволоки. В последнее время часто во время автоматических сварочных процессов применяются специальные устройства — роботы, которые не требуют участия человека. Данный метод пользуется популярностью на больших производствах.

Особенности сварного шва при аргонодуговой сварке

Рассматривая, что это такое аргонная сварка стоит обратить внимание на особенности сварного шва. Важно помнить о том, чем больше будет угол наклона между поверхностью основного металла и соединения, тем выше будет концентрация напряжения в области сварки. Если к сварному шву предъявляются высокие требования по равнопрочности, то после сварки требуется произвести стачивание шовного валика.

Техника сварки аргоном предполагает правильный подбор материала электрода и присадочной проволоки, также требуется выбрать необходимый режим сварки. Обязательно выбирается способ защиты металлического шва, который обеспечивается за счет меньшего количества примесей, а сама область шва при этом должна быть немного мягче основного металла.

Чтобы обеспечить высокую прочность и износостойкость, мягкая зона должна быть узкой. Это усложняет проведение сварочного процесса, но избавляет от необходимости усиления конструктивных элементов в области соединения.

Различные технологии

Помимо отечественной терминологии применяются зарубежные обозначения, которые помогают разделить сварку в среде аргона на несколько подвидов. Каждый из них обладает уникальными качествами, особенностями. Обычно они применяются для сваривания сталей с различными добавками, сплавов из алюминиевой основы.

Сварка в аргоновой среде разделяется на следующие подвиды:

Сварка ММА. Процесс производится по ручной технологии в поле электрической дуги, образованном электродом с покрытием. При переменном токе данным способом можно варить углеродистую сталь. А если будет оказываться постоянным ток, то будет возможность производить сварку углеродистой и нержавеющей стали, а также алюминия и его сплавов;

Сварочный процесс TIG. Он выполняется в ручном режиме в аргоне или в другом инертном газе при помощи вольфрамового электрода. При переменном токе так можно варить только алюминий и его сплавы. При постоянном — углеродистые и нержавеющие виды сталей;
Сварка MIG. Это полуавтоматическое сваривание, которое производится при помощи плавящейся проволоки. Данная технология аргоновой сварки производится с использованием переменного тока. Свариванию подлежать оба типа металлов, а также алюминий со сплавами.

Оборудование для работы с аргоном

Чтобы получить прочные швы важно знать, что нужно для аргонной сварки. Для процесса требуется достаточно большой и широкий набор оборудования. В продаже часто встречаются универсальные аппараты, которые имеют все необходимые и важные элементы. Они стоят не слишком дорого.

Все оборудование для аргоно-дуговой сварки разделяется на три группы:

Специализированное. Оборудования предназначено для работ с заготовками одного типа;
Специальное оборудование для аргонной сварки. Оно устанавливается на промышленный производствах, его применяют для заготовок с одинаковым типоразмером;
Универсальное оборудование. Оно предназначено для всех видов работ в среде аргона, к примеру, для сварки нержавеющей стали полуавтоматом.

Помимо сварочного аппарата обязательно требуются другие важные элементы. Для сварки в аргоне требуется целый пакет оборудования. При этом не обязательно все покупать, некоторые элементы можно сделать самому.

Итак, рассмотрим, что нужно для аргоновой сварки:

Специальная горелка с вольфрамовым расходником;

Трансформатор основного и вспомогательного вида. В качестве основного обычно применяется аппарат для дугового способа с показателем напряжения до 70 В. Вспомогательный трансформатор требуется для электропитания коммутирующих устройств;
Осциллятор. Устройство подключается параллельно к источнику питания. Он требуется для разжигания дуги во время работы с неплавящимся вольфрамовым расходником при помощи подачи высокочастотных импульсов. В результате этого наблюдается ионизация дугового промежутка. Если показатель обычной сетевой частоты насчитывает около 55 Гц, а напряжение 220 В, то после преобразования осциллятором частота и напряжения увеличиваются до 500 кГц и 6000 В;
Контактор. Этот элемент требуется для подачи напряжения на горелку;
Реле. Оно осуществляет включение и отключение контактора и осциллятора;
Электроды из вольфрамовой основы. Они идут с проволокой с соответствующим диаметром;

Аргоновый баллон, который оборудован редуктором;
Выпрямитель. Он требуется для получения постоянного тока с показателем напряжения 24 В;
Амперметр. Этот компонент производит измерение силы тока;
Таймер. Осуществляет контроль времени обдува аргоном;
Электро-газовый клапан. Он требуется для подачи постоянного или переменного тока с показателями 24 и 220 В соответственно;
Фильтр, который выполняет контролирование высоковольтных импульсов из осциллятора;
Аккумулятор. Он требуется для последовательного подключения в электрическую цепь для стабилизации переменного тока.

Если во время аргоновой сварки используются металлы с более толстыми краями, а также требуется повышение производительности, то дополнительно во время процесса сваривания могут применяться усовершенствованные элементы:

Специальная горелка, которая позволяет применять сразу несколько вольфрамовых электродов. Это повышает качество и прочность сварного шва, который выполняется на высокой скорости;
Специальное приспособление для нагревания присадочной проволоки;
Пульсирующий ток для периодических пауз его поступления, во время которых металлическая основа кристаллизуется. Если движение дуги синхронизировать с импульсами тока, то плавка выходит высокоэффективных во всех положениях в пространстве.

Особенности сварочных работ в среде аргона

Принцип работы аргонодуговой сварки основан на соединении поверхностей рабочих металлов в среде защитного газа. В качестве рабочего элемента в данном процессе применяется горелка. В ее центральную часть вставляется электрод из вольфрамовой основы, его вылет должен быть в пределах 2-5 мм.

Фиксирование электрода внутри горелки осуществляется при помощи специального держателя. В него вставляется вольфрамовый стержень с любым требуемым диаметром. Для подачи защитного газа горелка оснащается соплом из керамической основы.

На фото ниже показан общий принцип работы аргоновой сварки.

Сварка под аргоном предполагает применять требуемую температуру, которую задает электрическая дуга. Формирование сварного шва выполняется при помощи присадочной проволоки, состав которой должен соответствовать составу обрабатываемой металлической поверхности.

Стоит изучить несколько правил принципа работы аргонно-дуговой сварки, от которых зависит прочность и качество сварного шва:

Чем длиннее будет сварочная дуга, тем шире будет шов и меньше его глубина. Именно это снижает качество сварного соединения. По этой причине рекомендуется неплавящийся электрод держать как можно ближе к стыку свариваемых деталей;
Чтобы сделать узкое и глубокое сварное соединение, важно чтобы электрод и горелка двигались в продольном направлении. Отклонение в сторону (поперечные движения) снижают качество сварного шва. По этой причине во время сварки требуется, чтобы сварщик был внимательным и аккуратным;
Присадочная проволока и неплавящийся электрод должны находиться только в зоне сварочного процесса, они должны быть прикрытыми аргоном. Это предотвратит проникновение кислорода и азота внутрь сварочной зоны;
Подача присадочной проволоки должна быть плавной и равномерной. При резкой подаче происходит сильное разбрызгивание металла. Правильная подача достаточно сложный процесс, который приходит с опытом;
Стоит обратить внимание на важный показатель — проплавленность. В аргонной сварке он определяется самим сварочным соединением. Если он обладает округлой или выпуклой формой, то это может указывать на его низкое качество. Это означает, что проплавление поверхности было проведено недостаточно;
Присадочная проволока подается перед горелкой с неплавящимся электродом. При этом ее подача должны выполняться под определенным углом. Данные показатели обеспечивают ровность сварного соединения и его небольшую глубину. Это позволяет полностью контролироваться сварочный процесс;
Ни в коем случае не стоит начинать и заканчивать сварку с аргоном резко, это открывает доступ проникновения кислорода и азота в область сваривания. По этой причине необходимо начинать сварку после 15-20 секунд, как только будет начата подача в стык соединения двух металлов инертного газа. А заканчивать процесс (убирать присадочную проволоку) стоит до того момента, как будет выключена горелка. На этот процесс обычно отводится 7-20 секунд.

Заканчивать сварочный процесс требуется снижением показателей силы тока при помощи реостата, который имеет в составе конструкции сварочного аппарата. Если будет сделано отведение горелки, то это может открыть доступ в область сваривания азота и кислорода.

Этапы проведения аргоновой сварки

Технология сварки аргоном должна проводиться правильно с учетом всех требуемых правил. Во время этого процесс обязательно должны использоваться неплавящиеся электроды.

Для проведения сварки обязательно требуется подготовить необходимые элементы:

Источник питания;
Горелка с вольфрамовым электродом;
Газовый баллон с аргоном;
Присадочная проволока.

Электрод устанавливается в держатель горелки, он должен выступать вперед на 2-5 мм. Диаметр данного компонента подбирается в зависимости от характера сварного шва, толщины соединяемых металлических деталей. Вокруг держателя электрода располагается сопло, которое осуществляет подачу электрода в область сварки при проведении работ.

Как варить аргонной сваркой? Сварочный процесс с поддувом выполняется в следующей последовательности:

Очищение поверхности зоны сварки;
Приведение горелки в рабочее положение — подача аргона для создания защитного слоя и розжиг дуги;
Процесс выполнения сварного шва.

Каждый сварщик должен знать, как варить аргоновой сваркой, важные особенности данного процесса и последовательность всех действий. Перед тем как приступать к сварке стоит произвести тщательное очищение кромочной поверхности соединяемых деталей от загрязнений и оксидной пленки. Для этих целей может применяться механический и химический способ очистки, после которого производится обезжиривание поверхностей.

После этого оборудование приводится в рабочее состояние:

Источник питания подключается к электрической сети;
К детали, которая подлежит сварке, при помощи кнопок на горелке подается защитный газ. А сама деталь подключается к «массе»;
При помощи высокочастотного импульса разжигается дуга. Она будет замыкать цепь между электродом и металлом сварного изделия;
Газ должен подаваться заранее, примерно за 20 секунд перед подачей тока. Это требуется для обеспечения защитного слоя.

При проведении процесса ни в коем случае нельзя допускать касания вольфрамового электрода свариваемой поверхности. Он должен располагаться на минимальном расстоянии от нее (2 мм), это позволит создать малую сварочную дугу. В данной ситуации она сможет обеспечить максимальное проплавление металла по толщине.

Сразу же после разжигания дуги сварщик приступает к созданию шва в области, которая защищена аргоном. Что такое аргоновая сварка и как она производится? Рассмотрим весь процесс:

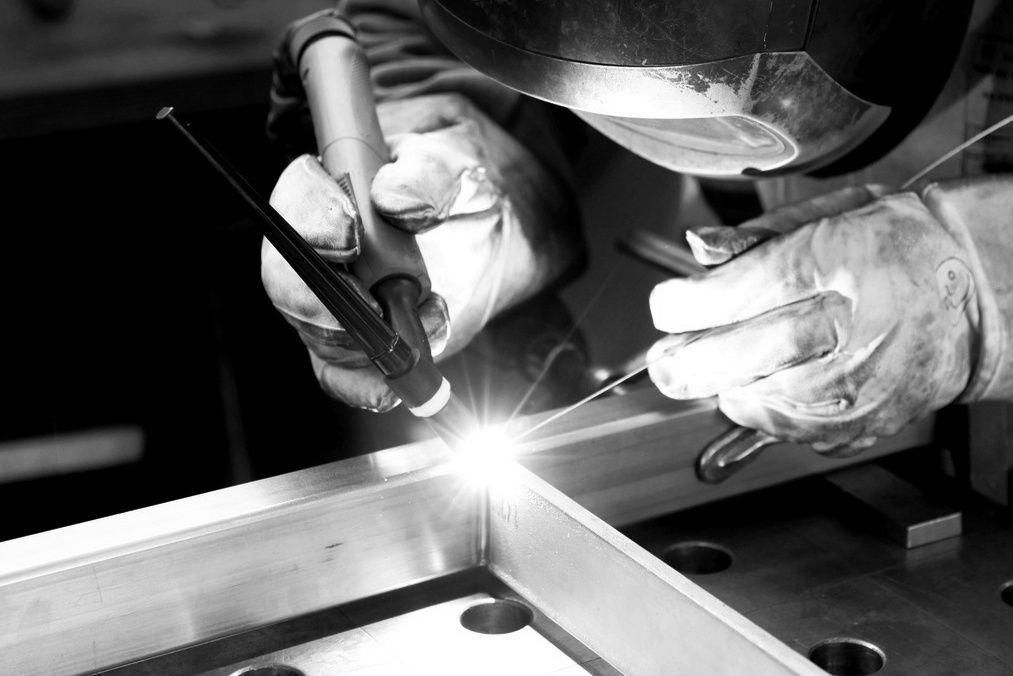

При помощи горелки, которая располагается в правой руке, сварщик медленно ведет дугу строго по линии шва;
Левой рукой специалист навстречу движению горелки подает присадочную проволоку в область сварки;
Присадочная проволока должна постоянно находиться перед горелкой под небольшим углом от 150 до 300 по отношению к свариваемой поверхности;
Электрод с горелкой должен образовывать угол в 900.

Во время выполнения ручных сварочных работ не стоит допускать резкую подачу присадочной проволоки. Это может привести к сильному разбрызгиванию металла и к образованию неровной линии сварного шва. После окончания сварочных работ подача аргона не должна прекращаться сразу, это предотвратит окисление еще не остывшего металла.

Инверторная сварка в аргоне

Что это инверторная аргоновая сварка? Этот метод считается самым востребованным видом аргонодуговой технологии. Его используют в промышленных и бытовых условиях. Во время этого процесс применяется инвертор для аргонодуговой сварки, это тип аппарата дуговой сварки, который преобразует ток из постоянного в переменный. Кроме этого оборудование обладает дополнительным преимуществом, которое состоит в адаптации к скачкам напряжения источника питания.

Инверторный сварочный аппарат обладает компактными размерами, он нетяжелый и выполнен из прочной основы. Он прекрасно подходит для проведения сварочных работ в любых условиях — дома и на производстве. Кроме этого он обладает легким управлением, с которым смогут справиться даже новички.

Что можно варить инверторной аргоновой сваркой? Данная технология отлично подходит для сваривания нержавейки, меди, алюминия, цветных металлов. При помощи инвертора процесс выполняется достаточно легко, требуется только двигать горелкой вдоль шва. Если соблюдать все технологические требования, сварное соединение выходит узким и ровным.

Правильная аргоновая горелка

Главные задачи горелки состоят в подаче электроэнергии и создании газовой защиты. При проведении сварочного процесса важно выбрать правильную горелку, это также важно, как выбор правильных расходников. В аргонодуговой сварке применяется специальная горелка с неплавящимся вольфрамовым электродом — именно таким способом производится сваривание нержавеющей стали.

К главным техническим свойствам правильной горелки, в соответствии с которыми нужно ее выбирать, относят:

Допустимые показатели сварочного тока или его мощность;
Тип охлаждения горелки при сильных и слабых токах;
Показатели длины кабеля;
Наличие сопла из керамической основы и фиксатора вольфрамового электрода;
Универсальность горелки — способность подключаться к разным сварочным аппаратам.

Принцип работы горелки в аргонной сварке состоит в следующем:

Включается все сразу — подается газ на горелку, начинается активная циркуляция охлаждающей жидкости, а затем подключается сам сварочный аппарат;
После того как образуется защитный слой из аргона производится поджигание дуги, осуществляется разогрев заготовок до температуры плавления, а присадочная проволока помещается в образовавшуюся рабочую ванну;

Размещение присадочной проволоки и электрода из вольфрамовой основы вдоль сварного соединения.

Розжиг дуги при разных электродах

Во время использования расплавленных электродов розжиг дуги происходит при соприкосновении электрода с изделием. Электродная проволока при касании металлического изделия начинает искрить и вокруг нее начинается активное испарение паров железа. Именно они оказывают влияние на степень ионизации аргона, они ее снижают, поэтому розжиг дуги происходит достаточно быстро и легко.

При применении неплавящихся электродов розжиг дуги таким способом будет невозможен. Дело в том, что чистый сварочный аргон обладает высоким показателем ионизации, и для розжига он требует более сильную искру. А при касании вольфрамового электрода поверхности металла ее не удается получить. Также во время ее касания происходит сильное загрязнение поверхности и ее оплавление.

По этой причине для разжигания дуги при вольфрамовом электроде используется вспомогательный прибор, который называется осциллятором. При помощи него после включения устройства на электрод подается высоковольтное напряжение с высокой частотой импульсов, которые обеспечивают ионизацию промежутка между дугой и металлической поверхностью изделия с последующим розжигом дуги.

Обычно для создания сварного шва применяется аргонодуговая сварка с постоянным и переменным током. Если сварочный процесс выполняется в режиме переменного тока, то осциллятор выполняет роль стабилизатора, который подает импульсы в моменты замены полярности. Это обеспечивает стабильное горение сварочной дуги.

Во время сварки с применением постоянного тока на анодном и катодном конце величина выделяемого тепла может быть разной. При значении меньше 300 ампер до 70 % выделяемого тепла образуется на аноде и только 30 % на катоде.

Для обеспечения большого нагрева металла, которое приводит к его расплавлению и исключению перегрева электрода, используется прямая полярность. В этом случае самое сварное изделие является анодом, а электрод служит катодом.

А что варят аргоновой сваркой с такой схемой? Она отлично подходит для сваривания меди и ее сплавов, ее применяют для цветных металлов, исключением является алюминий и его сплавы. Для этого металла используется сварка с переменным током, которая позволяет эффективно удалить окисный поверхностный слой.

Какие аппараты применяются для аргонодуговой сварки

Чтобы понять, как работает аргонная сварка, стоит рассмотреть устройства, которые применяются при ее проведении. Оборудование может иметь разное управление и определенный принцип работы, от которого зависит скорость получения сварного шва, а также его качество.

При проведении аргонодуговой сварки могут применяться следующие аппараты:

Сварочные трансформаторные устройства. Они работают на использовании переменного тока;
Аппараты, выполняющие роль выпрямителей и генераторов. Они применяются для обеспечения выпрямленного (постоянного) тока при проведении сварочных работ;
Универсальные устройства. Они предназначены для сварочных работ при постоянном и переменном токе.

Преимущества и недостатки аргонодуговой сварки

Рассматривая, что такое аргонодуговая сварка стоит изучить ее важные положительные и отрицательные особенности. Они оказывают влияние на проведение процесса, на свойства получаемого соединения, на его прочность и другие важные нюансы.

Среди преимуществ стоит выделить:

Принцип аргонной сварки предполагает проведение нагрева с невысокой температурой. Именно это свойство позволяет в полной мере сохранить размеры и формы двух свариваемых изделий;
Аргон для сварки является инертным газом, а именно он плотнее и тяжелее воздуха. Именно это обеспечивает максимальную защиту зоны сваривания;
Тепловая мощность дуги обладает высокими показателями, именно это позволяет проводить процесс сварки за короткий промежуток времени;
Аргонодуговая сварка обладает простой техникой проведения, которую смогут понять даже неопытные сварщики;
Сварочный процесс позволяет соединить разные виды металлов, которые не получается состыковать при помощи других типов сварок.

Но не стоит забывать про некоторые недостатки аргонной сварки:

В теории указывается, что сварка аргоном не должна проводиться при сильных сквозняках и ветре. Во время данных условиях происходит улетучивание часть аргонной защиты. Именно это снижает качество сварного шва. По этой причине весь процесс требуется проводить в закрытых помещениях с хорошей вентиляцией;
Сварочное оборудование, которое применяется для сварочного процесса, обладает сложной конструкцией и тяжелым управлением. Это может усложнить проведение настройки режимов сварки;
Если в процессе соединения потребуется высокоамперная дуга, то обязательно требуется продумать дополнительное охлаждение стыкуемых компонентов.

Что это такое аргонная сварка и для чего она нужна? Чтобы понять этот процесс и его главное назначение, стоит рассмотреть его главные особенности, характерные качества и нюансы. Данная техника может использовать для капризных и устойчивых металлов ,к примеру для сваривания меди, бронзы, алюминия и разных цветных металлов.

Проведение процесса простое и легкое, с ним сможет справиться даже начинающий сварщик. Но все же не стоит забывать про правила и главные особенности сварочных работ в аргоне.

Интересное видео

Аргонная сварка своими руками – как сделать аргоновую сварку, схема, фото

Для чего необходим газ при выполнении сварки
Комплектующие для самодельного аппарата аргонной сварки
Порядок изготовления устройства для сварки в среде аргона
Тонкости выполнения аргонной сварки

Для выполнения сварочных работ с деталями из нержавеющей стали, цветных металлов и сплавов на их основе (алюминий, медь, бронза и др.) необходимо использование специального аппарата и защитного газа (чаще всего в этих целях применяют аргон). Из-за высокой стоимости оборудования и профессиональных услуг по выполнению таких сварочных работ у многих возникает вопрос о том, возможна ли аргонная сварка своими руками – при помощи самодельного технического устройства.

Самодельный аппарат для аргонной сварки

Действительно, сделать и эффективно использовать такое устройство можно, о чем свидетельствуют многочисленные фото и схемы подобных аппаратов в интернете.

Для того чтобы со знанием дела изготовить устройство для аргоновой сварки и получать с его помощью качественные и надежные сварные швы, необходимо сначала разобраться в том, что собой представляет данная технология соединения деталей из цветных металлов и легированных сталей. Она имеет много схожего и с электродуговой, и с газовой сваркой, но существенно отличается от них по своим ключевым принципам.

Для чего необходим газ при выполнении сварки

При нагревании и расплавлении легированные стали и цветные металлы вступают в реакцию с кислородом и другими газами, содержащимися в окружающем воздухе. В результате на поверхности таких металлов формируется тугоплавкая оксидная пленка, а алюминий, взаимодействуя с кислородом в расплавленном состоянии, может даже возгораться. Этот негативный фактор приводит к значительному ухудшению качества сварного шва, который становится пористым и неоднородным.

Схема процесса сварки в среде защитного газа

Избежать таких проблем позволяет использование инертного газа аргона, при помощи которого защищают область выполнения сварочных работ.

Применение этого газа, который обладает большей массой, чем кислород, и практически не вступает в реакции с другими химическими элементами, позволяет не только вытеснить все газообразные составляющие окружающего воздуха из зоны сварки, но и сформировать в ней поток токопроводящей плазмы, которая способствует более эффективному и быстрому расплавлению кромок соединяемых деталей.

Общая схема аргонодуговой сварки

Аргонодуговая сварка может выполняться различными типами электродов: неплавящимися, изготавливаемыми из вольфрама, и плавящимися, химический состав которых должен максимально соответствовать составу соединяемых деталей. По степени автоматизации технологического процесса аргонную сварку подразделяют на ручную (выполняется с использованием вольфрамовых стержней), автоматическую (могут применяться и неплавящиеся, и плавящиеся электроды), а также полуавтоматическую (используется достаточно редко и обладает меньшей эффективностью, по сравнению с двумя первыми методиками).

Комплектующие для самодельного аппарата аргонной сварки

Чтобы своими руками сделать аппарат для выполнения аргонной сварки, потребуются простейшая схема (или фото) данного устройства, а также трансформатор и специальная горелка.

Внутреннее устройство самодельного аппарата для аргонной сварки (нажмите для увеличения)

На выбор мощности трансформатора оказывают влияние характеристики деталей, которые планируется варить при помощи самодельного аппарата аргонной сварки. Напряжение, выдаваемое вторичной обмоткой, должно находиться в пределах 65–70 В (без нагрузки).

Для многих новичков недостаточно будет электрической схемы и рекомендаций по намотке обмоток самодельного трансформатора – для этого необходим опыт выполнения подобных работ. В такой ситуации лучше приобрести готовый трансформатор, характеристики которого соответствуют работе с токами большой величины. Например, подойдет трансформатор от любого электрического сварочного аппарата.

Поскольку в электрической схеме аппарата для аргонной сварки используется постоянное напряжение, необходимо будет изготовить выпрямитель тока. Сделать это несложно.

К изготовлению горелки следует подойти очень ответственно, так как от правильности ее работы во многом зависит качество формируемого соединения, а также удобство использования самодельного сварочного аппарата.

Важнейшим элементом горелки является зажим (или цанга), в котором фиксируется вольфрамовый пруток. Такой зажим должен быть приспособлен под диаметр электрода приблизительно 2–3 мм.

К обратной стороне зажима припаивают медную трубку диаметром 6 мм, через которую к нему подается напряжение для питания сварочной дуги, а также защитный газ в зону формируемого соединения. Очень важно, чтобы припой, с помощью которого трубку соединяют с зажимом, был высокотемпературным.

Самодельная горелка

Цангу с той стороны, с которой в ней фиксируется вольфрамовый электрод, соединяют с трубкой из керамики или кварцевого стекла. Диаметр последней должен находиться в пределах 8–10 мм. Через такую трубку (ее длина должна составлять приблизительно 5 см) в зону выполнения сварки подается защитный газ. Эта трубка, в центральной части которой располагается электрод, зафиксированный в зажиме, также защищает его от соприкосновения с поверхностью соединяемых деталей.

Порядок изготовления устройства для сварки в среде аргона

Разберемся в том, как сделать своими руками устройство для аргонной сварки, имея в наличии все необходимые комплектующие. В первую очередь изготавливают удобный держатель, для чего используют трубку соответствующего диаметра. Ее обматывают двумя слоями изолирующего материала (стеклоткани), между которыми располагают силиконовый герметик. Такому держателю придают удобную изогнутую форму. К нему крепят микровыключатель, который будет отвечать за открытие и закрытие газового клапана.

Комплектующие для самостоятельного изготовления горелки

К готовой горелке присоединяют трубку диаметром 6–8 мм, через которую к ней будет подаваться защитный газ. Обратный конец такой трубки соединяют с газовым баллоном. Кроме того, к горелке подводят два провода: один – для соединения микровыключателя с газовым клапаном, второй – для подачи сварочного тока к электроду. Сечение питающего провода, который будет работать под серьезной нагрузкой, должно быть не меньше 8 квадратных миллиметров.

Газ, подающийся в зону сварки, должен отключаться не сразу после ее окончания, а спустя некоторое время (5–7 секунд). В аппаратах серийных моделей для аргонной сварки задержку отключения защитного газа обеспечивает специальное электронное устройство, которое не только усложняет конструкцию оборудования, но и делает его дороже. В самодельных устройствах для аргонной сварки, которые отличаются простотой конструкции и бюджетной себестоимостью, такая задержка обеспечивается за счет ручного отключения микровыключателя.

Собираясь изготовить своими руками аппарат для аргонной сварки, имейте в виду, что не следует применять для защиты сварочной зоны смесь газов. Как показывает практика, только чистый аргон (не менее 99% чистоты) может обеспечить получение качественного и надежного сварного соединения.

Тонкости выполнения аргонной сварки

У технологии аргонной сварки есть свои тонкости. Рассмотрим их.

Аргон и сварочный ток подводят непосредственно к горелке. Второй питающий провод – массу – подсоединяют к свариваемым деталям при помощи пружинного зажима. Электрическая дуга, за счет которой и происходит расплавление кромок свариваемых деталей и присадочной проволоки, горит между вольфрамовым электродом и поверхностями свариваемых деталей. Присадочная проволока, благодаря которой происходит формирование сварного шва, подается непосредственно в зону действия электрической дуги.

Конец вольфрамового электрода для обеспечения стабильного горения дуги необходимо заточить под конус на длину, равную 2 или 3 диаметрам вольфрамового стержня.

Заточка вольфрамового электрода на наждаке с помощью простейшего приспособления

Сварочную дугу, чтобы не допустить оплавления конца электрода и его загрязнения, зажигают не на поверхности соединяемых деталей, а на специальной угольной пластине.

Поскольку потенциал ионизации аргона намного выше, чем у кислорода, азота и металлических паров, для зажигания электрической дуги в его среде необходим источник тока с повышенным значением напряжения холостого хода либо дополнительное устройство, которое называется осциллятор. Такой аппарат, вырабатывающий ток с высокой частотой и повышенным значением напряжения, обеспечивает не только быстрое зажигание дуги, но и ее стабильное горение в процессе выполнения аргонной сварки.

Как известно любому специалисту, формирование сварного шва при выполнении обычной электродуговой сварки осуществляется за счет трех технологических движений, совершаемых электродом: продольного (вдоль оси сварного шва), осевого (вдоль оси электрода) и поперечного (перпендикулярно оси шва). В отличие от данной технологии, аргонную сварку осуществляют только за счет продольного перемещения электрода и присадочной проволоки. Никаких других движений не делают ни при ручной, ни при автоматизированной сварке.

Необходимость строгого соблюдения данного правила объясняется следующим.

Движение вдоль оси электрода не выполняется по той причине, что он не расплавляется в процессе горения сварочной дуги.
Движение в поперечном направлении нельзя выполнять из-за того, что в таком случае из-под защиты аргона будет выведена область выполнения сварки, где присутствует расплавленный металл.

Поскольку электрод и присадочная проволока при аргонной сварке не перемещаются в поперечном направлении, сварной шов получается узким и аккуратным, что хорошо видно по фото таких соединений.

Качественный шов – визитка профессионального сварщика

Подбирая присадочную проволоку для выполнения соединений по данной технологии, очень важно обращать внимание на ее химический состав, который должен соответствовать составу свариваемых деталей. Как уже говорилось выше, зажигать дугу при выполнении аргонной сварки следует на угольной платине, а гасить ее необходимо на некотором расстоянии от соединяемых деталей.

Чтобы обеспечить надежную защиту сварочной зоны от окружающего воздуха, необходимо следить за тем, чтобы электрод и присадочный пруток никогда не выходили из зоны действия защитного газа. Для минимизации разбрызгивания расплавленного металла из зоны сварки присадочный пруток вводят в сварочную ванну очень медленно и плавными движениями.

Выполняя аргонную сварку, необходимо внимательно следить за тем, хорошо ли проплавились кромки соединяемых деталей. Определить это можно по форме ванны расплавленного металла: она должна быть вытянута в сторону выполнения сварки, но ни в коем случае не иметь форму овала или круга.

Если хорошо усвоить всю необходимую теоретическую информацию о технологии аргонной сварки и немного потренироваться, то даже с помощью самодельного сварочного аппарата можно получать качественные, надежные и аккуратные соединения.

фото и примеры работ специалистов по ременту Профи

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Александр Травкин

Сварка медных труб

https://profi. ru/documents/terms-of-use/

Аргонная сварка

Дмитрий Гвоздев

Ремонт литого диска со сквозной пробоиной

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Геннадий Подлесных

Монтаж калитки

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Алексей Данилов

Изготовление крепления глушителя из нержавеющий стали на Ducati m900

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Алексей Данилов

Изготовление выпускной системы(коллектор) на мотоцикл Ducati Monster из нержавеющий стали

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Дмитрий Шкаликов

Сварка нержавейка.винт для ремешки смеси

https://profi. ru/documents/terms-of-use/

Аргонная сварка

Дмитрий Шкаликов

Сварка ланжирона на БНВ

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Дмитрий Шкаликов

Топливный бак.

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Дмитрий Шкаликов

Теплообменник

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Станислав Емельяненко

Сварка аргонно дуговым аппаратом. Багажник на пикап

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Станислав Емельяненко

Сварка аргонно дуговым аппаратом. Багажник на пикап

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Станислав Емельяненко

Сварка аргонно дуговым аппаратом. Коллектор из нержавейки

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Алексей Солдаев

Стол для вакцинации из алюминия (птицефабрика)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Алексей Солдаев

Лестница (частный дом)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Алексей Солдаев

кассовые столы

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Анатолий Фомин

Держатель для мойки автомобильных ковриков (нержавейка)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Анатолий Фомин

Держатель для мойки автомобильных ковриков (нержавейка)

https://profi. ru/documents/terms-of-use/

Аргонная сварка

Анатолий Фомин

Держатель для мойки автомобильных ковриков (нержавейка)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Анатолий Фомин

Держатель для мойки автомобильных ковриков (нержавейка)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Анатолий Фомин

Держатель для мойки автомобильных ковриков (нержавейка)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Анатолий Фомин

Держатель для мойки автомобильных ковриков (нержавейка)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Евгений Кувшинов

https://profi. ru/documents/terms-of-use/

Аргонная сварка

Виталий Самойлов

Тройник после сварки с «поддувом»

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Виталий Самойлов

Подготовка тройник под сварку с «поддувом» (продукторая труба нержавейка ду. 53)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Виталий Самойлов

«козырёк» от осадков(нержавейка входная группа)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Виталий Самойлов

Квадроцикл(алюминий поддержка цепи»успокоитель»)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Виталий Самойлов

Сварка решетки

https://profi. ru/documents/terms-of-use/

Аргонная сварка

Алексей Со-форсов

подарочный вариант роз из металла (сталь, алюминий)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Алексей Со-форсов

усиление детали / нержавейка(грузопод.150 тонн)

https://profi.ru/documents/terms-of-use/

Аргонная сварка

Алексей Со-форсов

сегментная сварка выпускной системы

Заработайте на том,

что делаете лучше всехСтать профи

Аргоновая сварка принцип работы

В данном процессе используется электродуга с аргоном в качестве защитной среды.

На чем основан принцип аргонной сварки
Аргонная сварка: принцип работы в зависимости от вида
На каком оборудовании осуществляется аргонная сварка
Принцип работы аргонной сварки инверторным способом
Как выбрать режим работы, не нарушая основные принципы аргонной сварки
Сварка алюминия по принципу аргонной сварки
Сварка меди по принципу аргонной сварки
Технология аргонно-дуговой сварки
Дуговая полуавтоматическая сварка аргоном: принцип и особенности работы, необходимое оборудование и технология процесса
Что собой представляет дуговая полуавтоматическая сварка в среде аргона
Режимы аргонной сварки
Виды сварочного оборудования
Принцип работы сварочного оборудования
Подготовка оборудования к сварке
Аргонная сварка своими руками
Техника безопасности
Техобслуживание оборудования
Источники:

На чем основан принцип аргонной сварки

Благодаря такой технологии удается соединять металлы, работа с которыми считается наиболее сложной. Этот способ вобрал в себя лучшее из двух классических методов: дугового электрического и газового. Принцип аргонной сварки используется для защиты сварочной рабочей ванны от газов и примесей. В качестве защитной оболочки выступают инертные газы.

Основные качества аргона:

Гораздо тяжелее, чем воздух. Благодаря этому он легко занимает всю сварочную ванну, защищая зону плавления от других газов.
Инертен, поэтому не вступает в реакцию с другими элементами, но, что важнее всего, никак не взаимодействует со свариваемыми поверхностями – на этом и строится принцип аргонной технологии.

Минусы:

сложное оборудование, нуждающееся в точной настройке;
возможность работы только при наличии большого практического опыта.

Плюсы:

Шов высокого качества из-за отсутствия примесей.
Подходит для соединения заготовок даже очень сложных конструкций благодаря умененному нагреву металла, что исключает деформацию.
Можно варить однородные и разнородные металлы и сплавы.
Использование дуги с высоким температурным режимом даёт высокую скорость работы.

Аргонная сварка: принцип работы в зависимости от вида

Виды сварки по степени механизации:

Ручная. Сварщик самостоятельно передвигает горелку и подает сварочную проволоку. При данном подходе могут применяться только неплавящиеся электроды из вольфрама.
Механизированная/полуавтоматическая. Проволоку подает машина, а сварщик работает с горелкой. Используется при сварке нержавейки полуавтоматом.
Автоматическая. Применяется в сфере промышленности.

На каком оборудовании осуществляется аргонная сварка

Специализированное – для работы с заготовками одного типа.
Специальное – для промышленных предприятий, работающих с заготовками одного типоразмера.
Универсальное – для всех видов работ в аргоне, в том числе для соединения деталей из нержавеющей стали полуавтоматом.

Для обработки листов металла с более толстыми краями и увеличить производительность, технология была доработана следующим образом:

Используется специальная горелка, позволяющая одновременно использовать несколько вольфрамовых электродов. Это даёт качественный шов, несмотря на высокую скорость работы.
Есть приспособление для нагревания проволоки.
Применяется пульсирующий ток – паузы в его поступлении нужны, чтобы металл успевал кристаллизоваться. Если синхронизировать движение дуги с импульсами тока, удается добиться эффективной плавки при любом положении в пространстве.

Горелка необходима для подачи электроэнергии и формирования газовой защиты.

Принцип аргонной сварки предполагает использование специальной горелки с неплавящимся вольфрамовым электродом, что очень важно, например, для сварки нержавейки.

Технические характеристики горелки:

допустимое значение сварочного тока/мощность;
тип охлаждения при сильных и слабых токах;
длину кабеля;
наличие в конструкции керамического сопла и фиксатора вольфрамового электрода;
универсальность, то есть возможность подключать горелку к разным системам.

Главным элементом аргоновой горелки является резервуар со штуцерами для охлаждающей жидкости. Вольфрамовый электрод подключен к электрическому кабелю аппарата, вокруг электрода идет подача инертного газа.

Как работает горелка?

Одновременно включаются сварочный аппарат, циркуляция охлаждающей жидкости, подача газа на горелку, в результате чего образуется защитное облако аргона.
Поджигается дуга, заготовки нагреваются до температуры плавления, присадочная проволока помещается в рабочую ванну.
Присадочная проволока и вольфрамовый электрод перемещаются вдоль шва.

Горелка с неплавящимся электродом

Это единственный способ для обработки нержавеющей стали и химически активных металлов, то есть алюминия, титана и магния, при этом используется электрод из вольфрама.

Горелка состоит из электрода, зафиксированного в токоподводящей цанге, керамического сопла, которое используется для направления аргоновой струи, системы охлаждения посредством воздуха либо воды. Диаметр электрода подбирается в соответствии с используемой силой тока.

При механизированной аргонной сварке горелка состоит из вольфрамового неплавящегося электрода с маховичком для подъема и опускания, токоподводящей сменной цанги с гайкой, позволяющей использовать разные по диаметру электроды.

Благодаря отсутствию брызг металла вместе с керамическими соплами используются проницаемые для газа сетчатые линзы для образования равномерного потока газа. Эта сварка популярна в непромышленных масштабах.

Горелка с плавящимся электродом

Используют при автоматической и полуавтоматической аргонной сварке. Дуга подается между концом сварочной проволоки и заготовкой. Могут использоваться жидкостные и воздушные системы охлаждения. Принцип выбора сопла мало отличается от применяемого в случае с неплавящимися электродами.

Принцип работы аргонной сварки инверторным способом

Инвертор представляет собой аппарат дуговой сварки.

Его задача — преобразовывать постоянный ток в переменный. Это устройство легко подстраивается под скачки напряжения источника электричества.

Инверторный аппарат отличается небольшими размерами и весом, надежен и отлично подходит для сварочных работ в любых условиях.

Как выбрать режим работы, не нарушая основные принципы аргонной сварки

Качество сварного шва во многом зависит от выбора режима сварки.

Направление и полярность тока подбирают в соответствии с обрабатываемыми металлами. Так, большая часть сплавов на основе стали требует сварки полярным постоянным током: на этом основан принцип сварки нержавейки полуавтоматом и труб из нержавеющей стали. Для цветных металлов, алюминия, магния подходит переменный ток обратной полярности.

Расход аргона зависит от скорости его подачи и внешних условий: если приходится работать на улице при сильном ветре, объем необходимого газа значительно увеличивается.

Сварка алюминия по принципу аргонной сварки

Принцип аргонной сварки алюминия основан на том, что данный газ предупреждает процесс окисления, вытесняя кислород из сварочной рабочей ванны. В результате алюминиевая присадочная проволока легко плавится и получается качественный шов.

Принцип работы с данным металлом предполагает использование только переменного тока.

Работа с постоянным током при аргонной обработке алюминия возможна при условии использования чистого гелия в качестве инертного газа.Но такой вариант дороже и технологически сложнее.

Подготовка алюминиевых заготовок:

обезжирить металл при помощи растворителя;
зачистить поверхность от оксидной пленки – зачистка может быть механической либо химической;
дать очищенным поверхностям полностью просохнуть.

Сварка меди по принципу аргонной сварки

Медь отлично противостоит ржавчине и устойчива в агрессивных средах. Для ее сварки требуется аргон высшего сорта либо в сочетании с гелием (аргона должно быть больше). Используются плавящиеся или неплавящиеся вольфрамовые электроды, постоянный ток.

Предварительный нагрев до +800 °С используется в тех случаях, когда толщина медной заготовки превышает 4 мм. Присадочная проволока может быть из меди или медно-никелевого сплава. Дуга в этом случае должна обладать высокой устойчивостью.

Поскольку медь имеет высокую теплопроводность, кромки металла нужно обязательно разделывать. Если речь идет о листе до 12 мм толщиной, можно произвести только одностороннюю разделку, тогда как для более толстых кромок приходится проводить двустороннюю.

Технология аргонно-дуговой сварки

Это гибрид электросварки (дуговой) и газовой сварки.

Электрическая дуга в данном случае играет роль источника нагрева, который расплавляет и сваривает металл.

Принцип сварки в защитном газе показан на фото.

Во время сваривания цветных металлов и легированных сталей происходит их взаимодействие с воздухом и начинает идти реакция окисления, которая приводит к негативным последствиям.

В результате сваренные швы могут получиться непрочными или наполненными пустотами.

А при взаимодействии алюминия с кислородом начинается процесс горения.

На видео вы можете видеть результат взаимодействия алюминия с кислородом.

Видео:

Дуговая полуавтоматическая сварка аргоном: принцип и особенности работы, необходимое оборудование и технология процесса

Электродуговая сварка в аргоновой среде (АДС) производится для защиты места соединения от влияния воздуха. АДС полуавтоматом освобождает сварщика от подачи электрода и имеет другие технические особенные свойства, которые и делают ее востребованной.

Что собой представляет дуговая полуавтоматическая сварка в среде аргона

Сварка MIG – полуавтоматическая сварка в среде инертных газов. В данном случае берется аргон – самый доступный и распространенный газ.

Принцип работы полуавтомата

Полуавтоматическая АДС – это механизированный процесс дуговой сварки, при котором электродная проволока подается с постоянной или переменной скоростью в зону сварки. Одновременно туда поступает газ аргон из баллона.

Сварка полуавтоматом решает проблему с неравномерным нагревом металла и защитой сварочного шва.

Инертный газ подается непосредственно в зону сварки. Идет регулировка подачи присадочной проволоки в соответствии с автоматической подстройкой сварочной силы тока.

Протяжный механизм подает сварочную проволоку. Правильное соотношение скорости подачи и температуры плавления дает равномерное заполнение шва.

Плюсы полуавтоматической АДС:

Высокое качество шва.
Облегчается поджиг дуги.
Возрастает производительность работы.
Простота технологии.
Понятная настройка параметров на сварочных аппаратах.
Наглядность. Видно формирование сварного шва.
Свобода в пространстве.
Соединение деталей малой толщины.
Экономия времени. Не требуется зачистка швов от шлака и смена электродов.

Минусы:

Дорогое оборудование.
Немобильность.

Режимы аргонной сварки

Для получения надежного шва требуется правильно выбрать режимы аргонной сварки.

Ключевыми параметрами являются:

Переменный или постоянный ток.
Полярность сварочного напряжения.
Значение рабочего тока.
Темп подачи аргона.

Величину рабочего тока определяют, исходя из нескольких параметров:

Свариваемый металл или пара металлов.
Толщина и габариты деталей.
Толщина электрода.

Есть специальные справочные таблицы для правильного выбора параметров.и в руководстве пользователя сварочного аппарата.

Темп подачи аргона устанавливается на основании следующих факторов:

Скорость сварки и подачи присадочной проволоки.
Скорость перемещения воздушных масс в рабочей зоне.

Аргонодуговая сварка дает возможность делать прочные и долговечные швы, отличающиеся высокой равномерностью проплавки свариваемых заготовок. Она позволяет сваривать как тонкостенные, так и толстостенные конструкции из цветных металлов в разных их комбинациях.

Использование сварки аргоном позволяет получать качественные и надежные сварные соединения, характеризующиеся равномерной проплавкой соединяемых деталей. Применяя аргонодуговую сварку плавящимся электродом, можно сваривать детали из цветных металлов небольшой толщины даже без применения присадочной проволоки.

Виды сварочного оборудования

Для сварки аргоном применяется несколько типов оборудования:

Ручной процесс — сварщик держит горелку и присадочный материал.
Полуавтоматический процесс — присадочный материал и газ подаются автоматически в горелку, которую мастер ведет вдоль шва вручную.
Полностью механизированный процесс – в рабочей области человек отсутствует, подача присадочного материала и ведение горелки осуществляется оператором дистанционно.
Роботизированный процесс — оператор только вводит программу, а система ЧПУ исполняет ее.

Принцип работы сварочного оборудования

Аппаратный комплекс для сварки в среде аргона включает в себя:

Сварочный аппарат — инвертор или полуавтомат, развивающий рабочее напряжение в 60-70 В. Возможно использование сварочного трансформатора или выпрямителя.
Осциллятор — генератор импульсов напряжением 2-6 киловольт и частотой от 150 до 500 килогерц. Служит для розжига электиродуги и ее поддержания при работе переменным током.
Устройство для подачи газа в рабочую область, включающее в себя баллон, редуктор и шланг, присоединяемый к горелке.
Керамическая горелка.
Неплавкий электрод и присадочный материал.

Подготовка оборудования к сварке

Конструкция располагается на ровной сухой поверхности так, чтобы вентилятор не закрывался.
При помощи воздушного шланга производится соединение источника газовой смеси с редуктором или впускным отверстием аппарата.
Для заземления конструкции следует использовать кабель сечением не меньше 6 мм2. Он подключается к специальному заземляющему контакту на панели инвертора. Некоторые модели аппаратов имеют специальную арматуру и для зануления.
Горелка с держателем вводится в созданную инфраструктуру также посредством соединительных контакторов с заземлением. Держатель соединяется с плюсовым разъемом, а обратный кабель направляется к минусовому контуру.
Проверить напряжение в сети мультиметром и в дальнейшем на полученные показания делать акцент при выполнении настроек аппарата.

Аргонная сварка своими руками

Элементы, которые будут использоваться в процессе аргонной сварки

Трансформатор. Подходит обыкновенная сварочная конструкция с напряжением холостого хода 60-70 В, который применяется для соединения металлов дуговым способом.
Силовой контактор, который сможет подавать напряжение сварки на горелку.
Осциллятор.
Приспособление, которое сможет отрегулировать время обдува газом. Как уже говорилось ранее, аргон надо будет зажечь заранее, а по окончании сварочного процесса газ должен подаваться еще 20 секунд. Для данной задержки используется регулятор.
Горелка для аргоновой сварки.
Баллон с газом, в котором должен быть редуктор.
Электроды из вольфрама.
Прутья необходимого диаметра.
Дополнительный трансформатор, который применяется для питания коммутирующих конструкций.
Выпрямитель для питания коммутирующих конструкций постоянным током напряжением 24 В.
Газовый электроклапан. Если используется постоянный ток, то напряжение должно быть 24 В. Если же применяется переменный ток, то рекомендуемое напряжение — 220 В.
Реле для осциллятора и контактора.
Индуктивный фильтр. Используется для защиты трансформатора сварки от высоковольтных импульсов, которые посылаются осциллятором.
Амперметр, с помощью которого можно измерить сварочный так.
Аккумулятор от автомобиля (55-75 Аh). Можно использовать как рабочий, так и неисправный. Его понадобится включать в цепь для того, чтобы была возможность сократить постоянную составляющую тока, которая всегда появляется в процессе сварки на переменном токе.
Защитные очки.

Их можно приобрести в магазине или сделать своими руками.

Техника безопасности

Источник газа должен находиться в удалении от непосредственной рабочей зоны.
Использовать воздушный шланг и редуктор следует только при условии, что они герметичны, исправны и соответствуют разъемам для подключения.
Сварочный аппарат для аргонодуговой сварки нельзя подключать к сети, находящейся под напряжением. К тому же контур должен иметь заземление.
Вся кабельная проводка должна иметь проверенную изоляцию.

Техобслуживание оборудования

После каждого сеанса сварки аппарат очищается от пыли, следов расплава и других технологических загрязнений. В условиях интенсивной эксплуатации регулярно мультиметром проверяется корректность электротехнических настроек, их соответствие показаниям индикаторов и регуляторов. Также проверяются разъемы аппарата аргонодуговой сварки, вспомогательные механизмы подачи проволоки (при наличии) и измерительные приборы.

Источники:

vt-metall.ru
rezhemmetall.ru
Elsvarkin.ru
prompriem.ru
StankiExpert.ru
proinstrumentinfo.ru
tokar.guru
Как?Просто! — kakprosto.ru
stanok.guru
Asutpp
SYL.ru
rabtehnika.ru
Nastroy.net

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

что это такое, как правильно варить аргоном

Аргоновая сварка позволяет аккуратно сваривать разные металлы, создавая одновременно прочные и красивые швы. Это прогрессивный тип сварки, применяемый в химической и пищевой промышленности, машиностроении. Не помешает такая сварка и в гараже, частной мастерской. Рассмотрим, что необходимо для аргоновой сварки, как она проводится, какие металлы на каких режимах свариваются.

В этой статье:

Что такое аргоновая сварка
Классификация аргоновой сварки по видам
Что нужно для сварки аргоном
Оборудование для работы с аргоном
Как правильно варить аргоном
Какие металлы варят аргоном
Преимущества и недостатки аргоновой сварки

Что такое аргоновая сварка

Аргоновая сварка — это разновидность электродуговой сварки, только с неплавящимся электродом и другим принципом защиты сварочной ванны. Дуга зажигается между изделием, к которому присоединена масса, и вольфрамовым электродом. Он не плавится, зато температуры дуги достаточно, чтобы плавить кромки металла. Колебаниями электрода можно управлять сварочной ванной, регулируя скорость сварки, ширину шва, глубину проплавления.

Для заплавления зазоров или наплавления высокого валика шва задействуется присадочная проволока. Ее выбирают с таким же составом, что и свариваемый металл. Проволоку сварщик подает свободной рукой.

Через сопло горелки в зону сварки подается защитный газ аргон. Он выдувает атмосферу вокруг электрода, изолируя расплавленный металл от внешней среды. Без аргона сильно выделяется углерод, сварочная ванна бурлит, швы получаются пористыми.

В качестве источника тока выступает сварочный инвертор. Он обозначается TIG и этим отличается от оборудования для MMA. У него есть особые разъемы под горелку, дополнительный канал подачи газа, иная форма управления.

Классификация аргоновой сварки по видам

На производстве встречается три вида аргоновой сварки, которые классифицируются по следующим категориям:

Ручная. Горелка и присадочная проволока удерживаются рукой сварщика. Скорость процесса и все параметры шва зависят от опытности рабочего.

Полуавтоматическая. В горелке есть специальный канал для подачи проволоки. В аппарате установлен подающий механизм, как в полуавтомате MIG. Сварщик направляет только горелку, а вторая рука остается свободной для придерживания, разворота заготовки. Этот метод более производителен, чем ручной, но результат зависит от квалификации сварщика.

Автоматическая. Проволока подается автоматически. Горелка, размещенная на каретке, ведется при помощи системы приводов. Весь процесс автоматизирован, не требует участия человека. Скорость сварки, глубина провара, задаются на панели управления. Качество швов высокое, не зависящее от опытности оператора.

Кроме этого аргоновая сварка разделяется по способу выполнения с присадочной проволокой или без нее. Без присадки можно обойтись в случае сварки тонких сталей сечением до 2 мм. У сторон не должно быть щелей — важен плотный прижим. Тогда вольфрамовый электрод плавит кромки, и этого металла достаточно для соединения сторон. Швы получаются тонкими, гладкими (практически без чешуи, как зеркало), герметичными. Но при изломе их легко повредить.

С присадкой варить дольше, швы чешуйчатые (количество слоев чешуи зависит от частоты подавания присадочной проволоки в сварочную ванну), зато можно заплавлять зазоры шириной 3-5 мм, создавать бугорки под проточку. Метод с присадкой применяют для сварки толстых металлов сечением от 3 мм

Прямая сварка

Угловая сварка

Т-образная сварка

Что нужно для сварки аргоном

Чтобы варить аргонодуговой сваркой, необходимо собрать комплект оборудования и аксессуаров, а также расходных материалов и СИЗ.

Правильная горелка.

Для работы потребуется аргоновая горелка. Горелка отличается разъемом для подключения, содержащим канала для подачи газа, силовой кабель, фишку для питания кнопок управления.

При выборе горелки обращайте внимание на место расположения кнопки. Оно может быть как снизу, так и сверху. Влияет на удобство управления. Длина шлейфа определяет зону маневренности сварщика. Для настольной работы достаточно 3 м. Для сварки крупных емкостей выбирайте шланг-пакет 5-8 м. Если планируете варить на токах 250-400 А регулярно, ищите модель с водяным охлаждением.

В горелку вставляется неплавящийся вольфрамовый электрод. Расходники отличаются по цвету наконечника для разных типов металлов. Если вы новичок, купите электрод с синим кончиком. Он более универсальный и подойдет для любых задач.

Вторым кабелем, необходимым для замыкания электрической цепи, выступает масса. Она фиксируется к изделию при помощи «крокодила». Чем лучше контакт, тем стабильнее дуга.

Подключаем защитный газ

Чтобы подавать аргон в зону сварки, понадобится баллон для аргона серого цвета. Емкость бывает от 10 до 80 л. Для выездной работы практично иметь небольшой баллон. Резервуар подключается через редуктор. К аппарату газ подают посредством специального шланга для сварки. Он должен быть черного цвета. Если выбрать длину 10 м, получится перемещаться с аппаратом по цеху, не перетаскивая за собой баллон.

Средства индивидуальной защиты сварщика

Аргоновая сварка не менее опасна, чем РДС, поэтому необходимы средства индивидуальной защиты. Чтобы не обжечься о горячие предметы, используйте краги и защитный фартук. Контроль сварочного процесса осуществляется через маску. Удобнее всего работать в маске-хамелеон, чем в щитке с постоянным затемнением. Можно всегда выбрать комфортную сварочную маску по приемлемой цене.

Оборудование для работы с аргоном

Одним из важнейших для аргоновой сварки является инверторный аппарат TIG. От его характеристик и функционала зависят возможности провара и соединения различных металлов. Выбрать подходящий аппарат для аргонодуговой сварки — залог успеха.

На производстве встречается три вида аргоновой сварки, которые классифицируются по следующим категориям:

Силу тока. Для сварки тонких сталей до 5 мм достаточно инвертора 160 А. Если планируете варить блоки двигателя, толстые пластины 6 мм и выше, понадобится инверторный аппарат 200-250 А. Максимальный показатель возможен до 400 А.

Мощность. От этой характеристики зависит, сможете ли вы подключить аппарат в обычную розетку в гараже или понадобится прокладывать отдельную линию. Для медной проводки сечением 1.5 мм² допустима нагрузка 4 кВт. Если проводник обладает сечением 2.5 мм², можно включить инвертор до 6 кВт. Лучше всего проложить линию в мастерскую сечением 4 мм², тогда получится запитать аргоновый аппарат с мощностью до 8 кВт.

220/380 В.

Если купить аппарат 380 В, а в гараже нет такого напряжения, то варить не получится.

Вес аппарата. Для выездной работы или аргоновой сварке на высоте выбирайте инвертор с массой 3-5 кг. Более тяжелые — 10-15 кг и выше подойдут для стационарной работы.

Удобство управления. Цифровой дисплей облегчает точную регулировку сварочного тока.

Функционал настроек. От этого напрямую зависит цена инвертора TIG и качество сварки. Отлично, когда можно настроить предпродувку газом, базовый ток, нарастающий ток для розжига, спадающий ток для заварки кратера. В импульсных моделях можно задавать величину импульсного тока в процентном соотношении от базового, чтобы снизить тепловложение, что актуально для тонких металлов.

ПВ. Продолжительность включения или продолжительность нагрузки определяет, сколько в течение 10 минут получится непрерывно варить аргоновым аппаратом. ПВ 30-40% подойдет для непродолжительных работ. В мастерскую ищите аппарат с ПВ 60-80%.

Для профессиональной деятельности выбирают ПВ 100%.

Как правильно варить аргоном

Сперва настройте аппарат. На самых простых моделях установите силу тока и расход газа. Режимы зависят от толщины металла.

Толщина металла, мм	Сила тока, А	Расход газа, л/мин
1	30-40	6
1.5-2	45-70	7
3	75-90	8

В более продвинутых версиях задайте такие настройки (для примера подберем параметры для сварки стали толщиной 1.5 мм):

предпродувка газом 0.5 с;

сила стартового тока 30 А;

основной ток 45-55 А;

спад тока для заварки кратера до 25 А;

постпродувка газом 5 с.

Зажигать дугу можно двумя способами, что зависит от возможностей аппарата. Контактный метод требует касания кончиком электрода по изделию. Иногда вольфрамовая игла прилипает, из-за чего быстрее тупится, приходится тратить время на повторную заточку. Бесконтактный поджиг работает при высокочастотном импульсе (встроенный осциллятор), возбуждая электрическую дугу без касания. Это удобнее, игла тупится реже.

Аргоновая сварка проводится в такой последовательности:

Включите инверторный аппарат TIG.
Присоедините массу к изделию.
Вставьте в горелку заточенный вольфрамовый электрод.
Откройте баллон с газом.
Поднесите горелку к изделию на расстоянии 3-5 мм от поверхности до кончика иглы.
Наденьте маску, нажмите кнопку подачи тока. Удобнее всего варить с режимом 4Т. Тогда не требуется постоянно держать кнопку подачи тока зажатой.
Когда загорится электрическая дуга, подержите ее на стыке, чтобы образовалась лужица металла. Круговыми движениями электрода добейтесь сплавления сторон. Держать горелку нужно под углом 45 градусов относительно поверхности.
Медленно ведите иглу справа налево, аккуратно подавая второй рукой присадочную проволоку. Присадку подают перед электродом.
При окончании шва нажмите на кнопку, но не отпускайте ее. Сварочный ток снизится, чтобы закрыть кратер, избежав образования свища в конце.

Какие металлы варят аргоном

При помощи аргонодуговой сварки соединяют:

мало- и высокоуглеродистую сталь;

чугун;

нержавейку;

медь;

алюминий;

титан.

Источник видео: Aurora Online Channel

Преимущества и недостатки аргоновой сварки

При помощи аргоновой сварки можно соединить алюминий, медь, титан — металлы, которые трудно поддаются свариванию другими способами. Еще одно достоинство — аккуратные швы, повышенной герметичности. На нержавейке они почти зеркальные и не требуют механической обработки. Удобство сварки заключается в отсутствии шлака, поскольку за защиту сварочной ванны отвечает инертный газ.

Основным недостатком аргоновой сварки выступает низкая скорость процесса при ручном исполнении. Расходники для сварки (вольфрамовые электроды, заправка баллонов аргоном) не дешевые. Метод сварки TIG подойдет для изготовления конструкций из нержавейки, заварки трещин блока цилиндров, ремонта легкосплавных дисков.

Ответы на вопросы: что такое аргонодуговая сварка и как правильно варить аргоном?

Как аргоном варить вертикальные швы?

СкрытьПодробнее

Сварка ведется по тем же принципам, что и в нижнем положении. Главное вести шов сверху вниз. Уменьшите силу тока на 10-20%, по сравнению с аналогичным стыком в нижнем положении, чтобы металл не стекал вниз.

Как правильно заточить вольфрамовый электрод?

СкрытьПодробнее

Затачивайте стержень на вращающемся алмазном круге. Его хватит на дольше, чем обычного шлифовального. Положите электрод острием от себя на торец вращающегося круга. Добейтесь угла заточки 20-30 градусов. Для сварки на токах 200-300 А нужна заточка 60 градусов. Тонкий металл 1—1.5 мм удобнее варить кончиком, как у иглы — угол заточки примерно 10 градусов.

Что делать, если сварочная ванна сильно пузырится?

СкрытьПодробнее

Отрегулируйте подачу аргона на редукторе. Газа или слишком мало (вырывается углерод наружу из металла) или слишком много.

Как варить аргоновой сваркой на улице в ветреную погоду?

СкрытьПодробнее

Варить как в цеху не получится — ветер сдувает защитный газ и оставляет сварочную ванну открытой для внешнего воздействия. Оградите место сварки листом железа. Если ничего подходящего нет под рукой, закройте ветер собой, став с той стороны, откуда дует.

Как заварить аргоном дырку диаметром 10 мм на тонком металле сечением 1.5 мм?

СкрытьПодробнее

Убавьте силу тока до 20 А. Приставьте присадочную проволоку к краю отверстия. Дугу зажигайте на проволоке. Добейтесь ее расплавления и переноса на основной металл. Тут же погасите дугу, чтобы не прожечь дырку еще больше. Постепенно усильте края со всех сторон, нарастив на них металл. Сужайте диаметр отверстия. Когда оно полностью перекроется, добавьте силу тока до 45 А и выровняйте поверхность.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Вернуться к списку

Настройка tig сварки – от А до Я + Полезные советы

Ранее мы рассказывали о том,

как подобрать электрод

, газ и другие расходные материалы. В этой статье продолжим рассматривать сварочный процесс, а точнее работу с аргонодуговым аппаратом tig. Для удобства сразу же выделим вопросы, которые будут затронуты в данном материале:

Как подготовить tig горелку к работе?
Как настроить сварочный аппарат?
Как начать аргонодуговую сварку?
Как правильно вести сварочную горелку?

Для наглядности используем конкретные модели и заготовки. Сваривать будем нержавеющую сталь, а в качестве tig-аппарата выступит надежный и простой в управлении аппарат FUBAG INTIG 200 DC Pulse. Помимо основных функций оборудование обладает функцией импульсной сварки.

Что касается расходных материалов, то в приведенном примере используется баллон с аргоном, электроды WL 20 (для постоянного тока) и присадочный пруток.

Подготовка аргонодугового аппарата к работе

Все комплектующие под рукой. Собираем все воедино:

Устанавливаем редуктор на баллон с газом
Подключаем газовый шланг к редуктору
Подключаем байонетный разъем горелки к минусовому разъему
Подключаем кабель управления к пяти-пиновому разъему на лицевой панели
Последним подключаем кабель массы к плюсовому разъему

Аппарат практически готов к работе, теперь переходим к сборке tig горелки:

1. Первым устанавливаем цангодержатель

2. Аккуратно вставляем в него цангу

3. Прикручиваем хвостовик (не до конца)

4. Устанавливаем керамическое сопло

5. Вставляем вольфрамовый электрод

6. Настраиваем вылет электрода

7. Хорошенько затягиваем хвостовик.

Как только все выполнено, выставляем расход газа в зависимости от места проведения и диаметра сопла. Для сопла с диаметром 10 мм вполне подойдет расход газа равный 10 л/мин.

Внимание! Помимо самого аппарата и горелки, подготовка требуется и заготовкам. Очистив их от ржавчины, оксидной пленки и других загрязнений, вы позаботитесь о качестве сварки. Для обезжиривания можно воспользоваться ацетоном, уайт-спирпитом или другим растворителем. Присадочный пруток также зачищается наждачкой и обезжиривается.

Настройка tig аппарата от А до Я

Практически все металлы свариваются на прямой полярности (на электроде минус). Исключением является лишь сварка алюминия и его сплавов. Ярким примером сплава может могут стать медные сплавы со значительным содержанием алюминия. Для них обязательным является использование переменного тока.

Итак, настраиваем FUBAG INTIG 200 DC Pulse:

На панели управления выставляем метод сварки – TIG.
Устанавливаем предпродувку газа на 0,5 сек.
Настраиваем ток поджига – 25% от рабочего тока (А).
Фиксируем время нарастания до рабочего тока – 0,2-1,0 сек.
Устанавливаем ток сварки (А) (см. Таблицу ниже)
Выставляем время до тока заварки кратера (спада в секундах)
Выбираем значение тока заварки кратера в амперах
Последним параметром станет время продувки газа после сварки (сек)

Параметры, которые относятся к заварке кратера, подбираются в зависимости от толщины металла.

В данной таблице даны общие рекомендации по подбору сварочного тока для наиболее используемых металлов и толщин. Это поможет вам сориентироваться при подготовке к началу работы.

Таблица. Настройка аргонодугового аппарата в зависимости от вида металла и толщины

Вид металла	Толщина металла, мм	Род тока	Сила тока¸А
Стальные сплавы	1,0	DC	20 — 30
	1,5	DC	40 — 60
	2,0	DC	70 -90
	3,0	DC	100 — 120
	4, 0	DC	120 — 140
Алюминий	1-2	AC	20 — 60
	4-6	AC	120-180
	6-10	AC	220-230
	11-15	AC	280-360

Почему следить за силой тока важнее, чем за остальными параметрами? Во время TIG сварки можно прожечь заготовку, выставив слишком сильный ток. Низкое значение не позволит расплавить металл, что сведет все попытки сварить деталь на нет.

Правильный запуск и сварка TIG-горелкой

Параметры выставлены и пора начинать. У владельцев данной модели сварочного аппарата есть целых два варианта:

Использовать контактный поджиг
Прибегнуть к функции высокочастотного поджига

Последний предотвратит прожиг металла в случае неправильно выставленных параметров во время настройки аппарата аргонодуговой сварки. Он убережет металл от вольфрамовых включений и позволит самостоятельно контролировать расстояние до детали с момента начала работы.

И теперь самое главное – как же правильно вести горелку? Большинство опытных сварщиков проводят сварку справа налево. Во время процесса без присадочного материала электрод стоит расположить практически перпендикулярно свариваемой поверхности. Если присадочный материал присутствует, то достаточно удерживать небольшой угол (15-20 градусов).

Внимание! Чтобы металл шва не окислялся, надо следить, чтобы конец присадочного прутка постоянно находился в зоне защитного газа.

Процесс сварки завершается заваркой кратера. Заварка кратера — финальный участок сварочного шва длиной, высота которого уменьшается до нуля. С точки зрения качества сварного соединения, необходимо исключить образования кратера в финальной части шва. Для этого в аппарате предусматривается режим плавного уменьшения тока.

Для наглядности всего вышеописанного специалисты подготовили специальный видеоролик:

Получите 10 самых читаемых статей + подарок!

Argon Welding — Bilder und Stockfotos

1. 957Bilder

Bilder
Fotos
Grafiken
Vektoren
Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 1.957

argon welding Stock- Фотографии и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

schweißargon, ergebnisschweißen auf dem metall des vordergrunds — аргонная сварка, фото и фотографии

Schweißargon, Ergebnisschweißen auf dem Metall des Vordergrunds

schweißlichtbogen argon arbeiter männlich repariert metall ist schweißfunken industriebau tank rostfrei — argon welding stock-fotos und bilder

Schweißlichtbogen Argon Arbeiter männlich repariert Metall ist…

metall starke schweißnaht — argon welding stock-fotos und bilder

Metall starke Schweißnaht

stahl schweißen verbundene rohr platte durch lichtbogen-schweißverfahren.

regenbogen color.with textfreiraum — аргонная сварка, фотографии и изображения

Stahl Schweißen verbundene Rohr Platte durch Lichtbogen-Schweißver

männlich in gesichtsmaske schweißnähte mit argon-arc-schweißen — argon welding stock-fotos und bilder

Männlich in Gesichtsmaske Schweißnähte mit Argon-Arc-Schweißen

schweißerschweißen edelstahltank in der industrie — argon welding stock -fotos und bilder

Schweißerschweißen Edelstahltank in der Industrie

schweißen dienstleistungen flache linie symbole. gerollt, metallwaren, stahlbau, laserschneiden edelstahl, herstellung, drehen, werke, sicherheitsausrüstung, pulverbeschichtung. Industrie dünne zeichen für schweißer-dienstleistungen — аргонная сварка — графика, -клипарт, -мультфильмы и -символ

Schweißen Dienstleistungen flache Linie Symbole. Gerollt,…

schweißer schweißen metall mit argon lichtbogenschweißmachine und hat schweißfunken. ein mann trägt schweißmaske und schutzhandschuhe. sicherheit am arbeitsplatz.

schweißer arbeitet mit sicherheit. стальиндустрия. — фото и фото для аргоновой сварки

Schweißer Schweißen Metall mit Argon Lichtbogenschweißmaschine…

wig-schweißen von polierten edelstahlrohren — фото и фото для аргонной сварки

WIG-Schweißen von polierten Edelstahlrohren

schweißer schweißen edelstahl großrohr — argon welding stock-fotos und bilder

Schweißer schweißen Edelstahl Großrohr

schweißer industriearbeiter schweißen mit argonmaschine — argon welding stock-fotos und bilder

Schweißer Industriearbeiter Schweißen mit Argonmaschine

rote acetylenflasche zum gasschneiden von metall auf einer baustelle — argon сварочные фото и фото

Rote Acetylenflasche zum Gasschneiden von Metall auf einer…

mechaniker oder schweißer fixiert eine autoauspuffanlage durch schweißen des auspuffrohres — аргонная сварка стоковые фото и фото

Mechaniker oder Schweißer fixiert eine Autoauspuffanlage durch…

wig-schweißen von polierten edelstahlrohren — argon welding stock-fotos und bilder

WIG-Schweißen von polierten Edelstahlrohren

weibliche tig schweißer — argon welding stock-fotos und bilder

Weibliche TIG Schweißer

schweißen dienstleistungen flache linie symbole.

gerollt, metallwaren, stahlbau, laserschneiden edelstahl, herstellung, drehen, werke, sicherheitsausrüstung, pulverbeschichtung. Industrie dünne zeichen für schweißer-dienstleistungen — аргонная сварка — графика, -клипарт, -мультфильмы и -символ

Schweißen Dienstleistungen flache Linie Symbole. Gerollt,…

dünnlinien-gasflaschensymbol — argon welding stock-grafiken, -clipart, -cartoons und -symbole

Dünnlinien-Gasflaschensymbol

schweißer in gesichtsmaskenschweißnähten mit argonlichtbogen-edelstahlschweißen, industriearbeiter in der fabrik schweißt stahlkonstruktion, schweißer schweißt wolfram-inertgas. — аргонная сварка, фото и фото

Schweißer in Gesichtsmaskenschweißnähten mit Argonlichtbogen-Edels

regler für argon und kohlendioxidgas — аргонная сварка, фото и фото

Regler für Argon und Kohlendioxidgas

industrieroboter sind bewegung schweißen teil für automobile in fabrik — argon welding stock-fotos und bilder

Industrieroboter sind Bewegung Schweißen Teil für Automobile in. ..

männlicher arbeiter metallschneidefunke auf tankboden stahlplatte mit blitz von schneidlicht close up tragen Schutzhandschuhe und maske — аргонная сварка фото и фотографии

Männlicher Arbeiter Metallschneidefunke auf Tankboden…

Professionalle Männer mit schweißmaske und handschuhen arbeiten in der heimwerkstatt mit lichtbogenschweißen und argon. — аргонная сварка фото и фото

Professionelle Männer Mit Schweißmask и Handschuhen Arbeiten …

Porträt eines Arbeiters, Der Auf der Baustelle Arbeitet-Аргоронная сварка. der industrie — аргонная сварка стоковые фотографии и сборка

Nahaufnahme Elektrodenhalter WIG-Schweißen oder…

schweißer industrielles automobilteil in der fabrik, arbeiter mit schutzmaske schweißen metall (schweißen, schweißer, 9 bilder stahl to argon сварка)0002 Schweißer Industrielles Automobilteil in der Fabrik, Arbeiter…

ndustrial-arbeiter schweißen auf dem rohr — аргонная сварка фото и фотографии

Ndustrial-Arbeiter schweißen auf dem Rohr

gasflaschen-symbol.

linienelement aus der sammlung medizinischer geräte. Lineares gasflaschen-symbolschild для веб-дизайна, infografiken und mehr. — аргонная сварка — графика, -клипарт, -мультфильмы и -символ

Gasflaschen-Symbol. Linienelement aus der Sammlung medizinischer…

industrieller schweißer, der stahl oder eisen in einer fabrik schweißt. — аргонная сварка фото и фото

Industrieller Schweißer, der Stahl oder Eisen in einer Fabrik…

der mann in der gesichtsmaske wird durch argonschweißen geschweißt. schweißer industriearbeiter schweißen mit argonmaschine. — аргонная сварка фото и фото

Der Mann in der Gesichtsmaske wird durch Argonschweißen geschweißt

schweißtechniker schweißen stahl mit funken. — аргонная сварка фото и фото

Schweißtechniker schweißen Stahl mit Funken.

wig-schweißen von aluminiumteilen für einen pkw — аргонная сварка, фото и фото

WIG-Schweißen von Aluminiumteilen für einen Pkw

wig-schweißen von Aluminiumteilen für einen pkw — аргонная сварка, фото и фотографии schweißen, schärfen, schleifen, bohren, schneiden, sandstrahlen, nuten, reinigen, плазма, лазер, schleifer, гидро, компрессор, газ, werkzeugmaschine, dreharbeiten.

— аргонная сварка — графические изображения, -клипарты, -мультфильмы и -символы

Набор символов для металла. Швайсен, Шерфен,…

Männlich в Gesichtsmaske Schweißnähte MIT Argon-Arc-Schweißen-Аргрона Сварка Сток-Фото и Билдер

МАННЛИЧ МАННАЛА

Манншвейсен. auf der baustelle — аргонная сварка фото и фото

Schweißen von Sauerstoffflaschen auf der Baustelle

druckgasflaschen, die vertikal durch eine metallkette und eine metallkappe gesichert gelagert werden. — аргонная сварка фото и фото

Druckgasflaschen, die vertikal durch eine Metallkette und eine…

der Automatic Schweißroboter-mechanikarm arbeitet in der modernen automobilteilefabrik. -Аргоновая сварка Сток-Фотос Und Bilder

Der Automatische Schweißroboter-Mechanikarm Arbeitet в Der …

Teammarbeiter Schweißen Mit Schutzmask stahlschweißanlagen, — аргонная сварка фото и фотографии

Арбейтер в IndustrieNiformen und Geschweiтстер Eisenmaske в …

Schweißroboter в Der Automobilzulieferindustrie — Аргроновая сварка.

фотографии и изображения

Weibliche TIG Schweißer

аргонгаз-вектор-символ. Laserschweißen, lichtbogenschweißen, kontaktschweißen, fertigung, industrie, medizin, brandbekämpfung, produkte. — аргонная сварка сток-график, -клипарт, -мультики и -символ

Аргонгаз-Вектор-Символ. Laserschweißen, Lichtbogenschweißen,…

sauerstoff-символ. vektorzeichen in einfachem stil, isoliert auf weißemhintergrund. исходный размер 64×64 пикселей. — аргонная сварка — графика, -клипарт, -мультфильмы и -символ

Sauerstoff-Symbol. Vektorzeichen in einfachem Stil, isoliert auf…

migmag schweißer — аргонная сварка фото и фотографии

miigmag Schweißer

символ для машин. vektorzeichen in einfachem stil, isoliert auf weißemhintergrund. — аргонная сварка сток-график, -клипарт, -мультики и -символ

Символ для Schweißmaschinen. Vektorzeichen in einfachem Stil,…

wig-schweißsymbol. vektorzeichen in einfachem stil, isoliert auf weißemhintergrund. исходный размер 64×64 пикселей. — аргонная сварка — графика, -клипарт, -мультфильмы и -символ

WIG-Schweißsymbol. Vektorzeichen in einfachem Stil, isoliert auf…

schweißgasflasche mit messgerät konzept, co2-sauerstoff mit ventilvektor-icon-design, lichtbogenschweißgeräte und metallarbeitssymbol, bau- und industriefertigungsschild, — аргонная сварка Stock-grafiken, -clipart — -cartoleons

Schweißgasflasche Mit Messgerät Konzept, Co2 -Sauerstoff MIT …

Elektrischer Wechselrichter Schweißmashine Vektor Design, Lichtbogenschweißgeräte und Metallarbeiten Symbolen, Konstruktion undlielle Fertigungungungun -versen -vendismon -vendismon -graflismon -graflismon -graftiker -verscarslemon -graftiker -vendscarslemben -graftiker -gredscarslemben. -symbole

Elektrischer Wechselrichter Schweißmaschine Vektor Icon Design,…

Schweißer arbeitet in der Fabrik — аргонная сварка, фотографии и изображения

Schweißer arbeitet in der Fabrik

ventile aus stickstoff, helium, sauerstofftank und gasdruckmesser mit regler. бензинтанк. — аргонная сварка фото и фото

Ventile aus Stickstoff, Helium, Sauerstofftank и. ..

der mann in der der maske schweißt metall mit argon-lichtbogen. — аргонная сварка фото и фотографии

Der Mann in der Maske schweißt Metall mit Argon-Lichtbogen.

junge kerl schweißer in einem karierten roten hemd schweißt ein edelstahlrohr mit agronomischen schweißen, um seine augen mit einer maske in einer eisenwerkstatt zu schützen. современный швайсверфарен. — аргонная сварка фото и фото

Junge Kerl Schweißer in einem karierten roten Hemd schweißt ein…

schweißer, schweißen eine metall in werkstatt — argon welding stock-fotos und bilder

Schweißer, Schweißen eine Metall in Werkstatt

professionelle männer mit schweißmaske und handschuhen arbeiten in der heimwerkstatt mit lichtbogenschweißen и аргон. — аргонная сварка фото и фото

Professionelle Männer mit Schweißmaske und Handschuhen arbeiten…

qualifizierte metallarbeiter mit schweißmasken und handschuhen arbeiten der heimischen workkstatt mit einer lichtbogenschweißmachine. arbeiter schweißen metall mit funken, nahaufnahme — аргонная сварка, фото и фотографии

Qualifizierte Metallarbeiter mit Schweißmasken und Handschuhen. ..

der mann in der gesichtsmaske wird durch argonschweißen geschweißt. schweißer industriearbeiter schweißen mit argonmaschine. — аргонная сварка стоковые фотографии и изображения

Der Mann in der Gesichtsmaske wird durch Argonschweißen geschweißt

grüne argon-gasflaschen mit druckmessgeräten — аргонная сварка стоковые фотографии и изображения

Grüne Argon-Gasflaschen mit Druckmesgeräten 90 бесшовные сварочные шаблоны графика, -клипарт, -мультфильмы и -символ

Schweißtechnik Vector Seamless Pattern

фон 33

1.664 Аргонная сварка Стоковые фото, картинки и изображения

Мужчина в маске для сварки с аргонно-дуговой сваркой

Работа с аргонной сваркой

Логотип сварщика в маске, выполняющей аргонную сварку металла. дизайн логотипа аргонной сварки. изолированные на белом фоне. векторная иллюстрация

Сварщик в маске, выполняющий аргонную сварку металла. белый фон. vector illustration

Бригада из двух женщин-сварщиков на фоне цеха.

Сварщик в сварочной маске, строительной форме и синих защитных перчатках сваривает металлический автомобильный глушитель сварочным аппаратом в автомастерской, на заднем плане строительной площадки

Дизайн шаблона логотипа для сварки аргоном. абстрактная маска сварщика с газовыми горелками. стиль гранж. изолированные на черном фоне. векторная иллюстрация

Горелки, различные методы сварки

Сварщик сваривает автомобильную деталь на заводе

Бригада из двух женщин-сварщиков на фоне цеха.

Мужчина в маске швов аргонно-дуговой сваркой

Абстрактная маска сварщика с газовыми горелками. стиль гранж. художественная картина. векторная иллюстрация

Промышленный рабочий сваривает металлическую деталь на заводе

Блондинка-сварщик в защитной маске смотрит в камеру и показывает палец вверх.

Сварщик в маске, выполняющий аргонную сварку металла. черный фон. векторная иллюстрация

Контрольный образец сварки из трубы малого диаметра для проверки квалификации методом аргонно-дуговой сварки

Сварщик сваривает автомобильную деталь на заводе

Набор иконок сварки на белом фоне. vector illustration

Белокурая женщина-сварщик в защитной маске смотрит в камеру.

Дизайн шаблона логотипа сварка аргоном. абстрактная маска сварщика с газовыми горелками. стиль гранж. изолированные на белом фоне. векторная иллюстрация

Аргон черный штамп на белом фоне

Прецизионная сварка деталей методом сварки MIG, высокотехнологичная автоматическая сварка MIG, прецизионная сварка деталей

Аргонно-дуговая сварка, титановый диск, ремонт

Сварщик использует горелку для создания искр при изготовлении металлического оборудования

Работник крупным планом использует аргон Газовая сварка стали на заводе

Работник, сваривающий автомобильную деталь на автомобильном заводе

Сварщик зажигает дугу и начинает сварку металлической конструкции из нержавеющей стали

Сварщик в защитной маске, сваривает металл и имеет брызги искры

Сварщик использует горелку для получения искр при изготовлении металлического оборудования

Сварщик, мастер, монтаж технических сталей Сварщик промсталей на заводе технический,

Сварщик, мастер, монтаж технических сталей Сварщик промстали на заводе технический,

Сварка мигом -магнитный метод

Аргонно-дуговая сварка, дуговая сварка в среде инертного газа в цехе

Сварщик с напарником

Двое слесарей-сварщиков сваривают стальные профили.

Аргонно-дуговая сварка, дуговая сварка в среде инертного газа в цехе

Промышленный рабочий на заводе сваривает автомобильную деталь

Квалифицированный рабочий-металлист, работающий с аппаратом для дуговой сварки на заводе в защитном снаряжении. производство металлоконструкций и техническое обслуживание конструкций с использованием концепции ручного труда.

Сварка металлов Сталелитейные заводы с использованием установки электродуговой сварки для сварки стали на заводе. производство металлоконструкций и техническое обслуживание конструкций с использованием концепции ручного труда.

Сварка методом миг-маг

Молодой сварщик в красной клетчатой рубашке сваривает трубу из нержавеющей стали, используя агрономическую сварку, чтобы защитить глаза маской в металлургическом цеху. современные методы сварки.

Набор иконок сварки изолированы на черном. vector illustration

Сварщик логотипов в маске, выполняющий аргонную сварку металла. дизайн логотипа аргонной сварки. изолированные на черном фоне. векторная иллюстрация

Сварщик TIG сваривает гофр для выхлопной системы легкового автомобиля

Работа с аргонной сваркой

Сварщик TIG приваривает отвод к трубе из полированной нержавеющей стали

Значок концепции черного вектора службы сварки. сварочная служба плоская иллюстрация, знак, символ

Группа иллюстраций сварщиков за работой. сварочное оборудование: инверторы, трансформаторы и защитная маска

Молодой сварщик в красной клетчатой рубашке сваривает трубу из нержавеющей стали, используя агрономическую сварку, чтобы защитить глаза маской в металлургической мастерской. современные методы сварки.

Мужчина в маске сваривает аргонно-дуговой сваркой

Сварочный пистолет MIG/MAG, кожаные перчатки и сварочная маска на металлическом столе

Специалист по сварке TIG приваривает трубу к радиатору небольшого автомобиля сварочный аппарат для сварки стали на заводе. производство металлоконструкций и техническое обслуживание конструкций с использованием концепции ручного труда.

Сварщик, промышленный рабочий, сварка аргоновым аппаратом.

Сварочный аппарат TIG для сварки алюминиевой детали автомобиля

Сварщик по металлу работает с аппаратом для дуговой сварки для сварки стали на заводе в защитном снаряжении. производство металлоконструкций и техническое обслуживание конструкций с использованием концепции ручного труда.

Стальные резервуары для хранения кислорода и аргона для промышленного производства, сварки и т. д. в газовой камере хранения вне завода

Регулятор давления газа. изолированный фон

Прецизионная сварка деталей методом сварки мигом, высокотехнологичная автоматическая сварка мигом, прецизионная сварка часть

Сварка нержавеющей стали во время производства

Роботизированный сварочный аппарат на металлургическом заводе

Сварщик сваривает металл с помощью TIG на черном фоне

Сварка и абстрактная маска сварщика. шаблон дизайна сварки логотипа. стиль гранж. белый фон. векторная иллюстрация

Креативная абстрактная топливная промышленность, производственная бизнес-концепция: 3d визуализация иллюстрации зеленого металлического стального контейнера или баллона со сжиженным сжатым природным аргоном с манометром высокого давления и клапаном для сварки алюминия, изолированных на белом фоне

Молодой сварщик в красной клетчатой рубашке сваривает трубу из нержавеющей стали, используя агрономическую сварку, чтобы защитить глаза с помощью маски в металлургической мастерской. современные методы сварки.

Сварщик TIG для сварки алюминиевой детали автомобиля

Сварщик Logo в маске, выполняющий аргонную сварку металла. дизайн логотипа аргонной сварки. изолированные на оранжевом фоне. векторная иллюстрация

Мужчина в лицевой маске сваривает аргонно-дуговой сваркой

Сварщик TIG выполняет сварочный ремонт диска автомобиля

Рабочий вручную режет старую металлоконструкцию, используя газовую смесь кислорода и ацетилена, пропан.

Сварка стальных труб методом миг-маг для промышленных работ. газовая дуговая сварка металлов

Сварка методом MIG-MAG

Двигатель подачи проволоки сварочного аппарата MIG-MAG, набор для сборки проволоки. Выборочный фокус

TIG-сварщик для сварки алюминиевой детали автомобиля

Рабочий, сваривающий нержавеющую трубу с помощью TIG-горелки. сварка вольфрамовым электродом в среде инертного газа.

Сварка нержавеющих сталей аргонно-дуговой сваркой. сварка т.и.г. цветной сварочный шов. фото высокого качества

Профессиональный сварщик-мужчина пробует газовую вольфрамовую дуговую сварку gtaw или технологию вольфрамовой дуговой сварки инертным газом на выставке или торговой выставке — вид крупным планом. промышленная концепция и инженерные работы

Крупный план манометров на кислородном баллоне с клапаном сварочного оборудования. Баллон с ацетиленовым газом для стальных промышленных и металлообрабатывающих конструкций.

Сварочные услуги плоские иконки. металлопрокат, металлоконструкции, лазерная резка нержавеющей стали, изготовление, токарные работы, техника безопасности, порошковая покраска. промышленный тонкий знак для услуг сварщика.

Сварка рабочих конструкций методом сварки MIG

Сварка стальных труб методом MIG-MAG для промышленных работ. дуговая сварка металлическим газом

Сварочный шов. сварка двух Y-образных профилей. завод сварочных работ.

Работы аргонной сваркой

Сварщик сваривает трубопровод вольфрамовым электродом в среде инертного газа (tig). сварщик в защитном снаряжении с маской и термостойкими перчатками

Рабочий режет вручную старую металлоконструкцию с использованием газовой смеси кислорода и ацетилена, пропана.

Крупный план соединения прихваточным швом между трубой и фланцем. Подгонка трубопровода перед сваркой вольфрамовым электродом в среде инертного газа (tig).

Креативная абстрактная бизнес-концепция производства топливной промышленности: 3D визуализация группы контейнеров или баллонов из зеленого металла, сжиженного природного аргона, с измерителями высокого давления и клапанами для сварки алюминия

Сварка и абстрактная маска сварщика. шаблон дизайна сварки логотипа. стиль гранж. белый фон. векторные иллюстрации

Сварочные услуги плоские иконки линии. металлопрокат, металлоконструкции, лазерная резка нержавеющей стали, изготовление, токарные работы, техника безопасности, порошковая покраска. промышленный тонкий знак для услуг сварщика.

Сварщик сваривает металл вольфрамом в среде инертного газа

Газовые баллоны разных цветов. иллюстрация в стиле плоского дизайна

Работа с аргонной сваркой

Бензобаки набор плоских векторных иллюстраций. красочная коллекция промышленных баллонов с азотом, кислородом, аргоном. баллоны для хранения сжатого газа с клапаном и манометром, изолированные на белом фоне.

Кислородный баллон с клапаном сварочного оборудования ацетиленовый газовый баллон для металлургического промышленного и металлообрабатывающего строительства.

Сварочный наконечник для полуавтоматической сварки крупным планом

Сварка стальных труб методом mig-mag для промышленных работ. Газовая дуговая сварка металлом

Фотографии аргонной сварки и фотографии премиум-класса в высоком разрешении

ТВОРЧЕСКАЯ
ОТ РЕДАКЦИИ
ВИДЕО

Лучшее совпадение
Самая новая
Наиболее популярные

Любой Datelast 24 часа 48 часов 72 часа 7-дневного 7-дневного 30 дней. collections >

Встраиваемые изображения

Просмотрите 141

аргонная сварка доступных стоковых фотографий и изображений или начните новый поиск, чтобы просмотреть другие стоковые фотографии и изображения. сварщик, сварка резервуара из нержавеющей стали в промышленности — аргонная сварка стоковые картинки, фотографии и изображения без уплаты роялти Сварка больших труб из нержавеющей стали — аргонная сварка стоковые картинки, фотографии и изображения без лицензионных платежей концепции автоматизации машин и цифровых услуг. — аргонная сварка: стоковые картинки, фотографии и изображения без лицензионных платежей на заводе — аргонная сварка: стоковые фотографии, фотографии и изображения без уплаты роялтиаргон сварщик, сварка трубы на заводе по производству металла. — аргонная сварка стоковые картинки, фотографии и изображения без лицензионных отчислений сварщик из нержавеющей стали бак в промышленности металлическая нержавеющая труба для системы водяного охлаждения на заводе — аргонная сварка стоковые фотографии, фотографии и изображения без лицензионных платежей сварочное оборудование размещено на стальном полу.

— аргонная сварка стоковые картинки, фотографии и изображения без уплаты роялти стоковые фотографии, фотографии и изображения без лицензионных платежей Сварщик металла с помощью аргонно-дуговой сварочной машины и имеет сварочные искры. мужчина носит сварочную маску — аргонная сварка стоковые фотографии, фотографии и изображения без уплаты роялтиаргонная сварка, рабочие в масках и кожаные перчатки для безопасности, аргонная сварка на промышленных предприятиях. — аргонная сварка стоковые картинки, фотографии и изображения без лицензионных платежей аргонная сварка: стоковые фотографии, фотографии без лицензионных платежей и изображения — аргонная сварка: стоковые фотографии, фотографии без лицензионных платежей и изображения сварщик в действии. — аргонная сварка стоковые картинки, фотографии и изображения без лицензионных отчисленийметаллист — аргонная сварка стоковые картинки, фото и изображения без лицензионных платежейрабочий работает на фабрике — аргонная сварка стоковые картинки, лицензионные фото и изображения — аргонная сварка: стоковые фотографии, фотографии без лицензионных платежей и изображения сварщик в действии.

— аргонная сварка стоковые фотографии, фотографии и изображения без лицензионных отчисленийстарший африканский инженер-конструктор в обсуждении прототипа инженерной части с помощью чертежа документа на производственной линии на заводе. концепции разработки продукции, контроля качества и обеспечения качества. — аргонная сварка стоковые картинки, фотографии и изображения без уплаты роялти сварочный аппарат на заводе. — аргонная сварка: стоковые фотографии, фотографии без лицензионных платежей и изображения сварщик в действии. — аргонная сварка стоковые фотографии, фотографии и изображения без лицензионных отчислений, инженер по сварке держит контроллер робота для кодирования и изучения головы для аргонно-дуговой сварки на линии по производству деталей шасси. — аргонная сварка: картинки, фотографии и изображения без лицензионных отчислений Бесплатные фото и изображения использует аргоновую газовую горелку для сварки объекта, называемого катализатором, на заводе по производству тяжелой воды Planta Industrial de Agua Pesada в Арройито, Неукен .

.. Аргон, самый распространенный из благородных газов; он особенно используется в лампах накаливания и при сварке. Аргон, самый распространенный из благородных газов; он особенно используется в лампах накаливания и при сварке. Работники реактора-размножителя Аргоннских национальных лабораторий в Айдахо сваривают концы полых урановых топливных стержней, используя перчатку, наполненную аргоном и гелием … Общий вид во время установки второго криостата ICARUS. сварены и собраны квалифицированным персоналом в здании 191 в рамках Европейской организации… Общий вид сварки и сборки второго криостата ИКАРУС квалифицированными специалистами в здании 191 Европейской организации… Общий вид сварки и сборки второго криостата ИКАРУС квалифицированный персонал в здании 191 Европейской организации по… Общий вид во время сварки и сборки второго криостата ICARUS квалифицированным персоналом в здании 191 Европейской организации для… Общий вид во время сварки второго криостата ICARUS и собраны квалифицированным персоналом в корпусе 191 в рамках Европейской организации.

.. Общий вид сварки и сборки второго криостата ИКАРУС квалифицированными специалистами в здании 191 Европейской организации… Общий вид сварки и сборки второго криостата ИКАРУС квалифицированный персонал в здании 191 Европейской организации по… Общий вид во время сварки и сборки второго криостата ICARUS квалифицированным персоналом в здании 191 Европейской организации для… Общий вид во время сварки второго криостата ICARUS и собраны квалифицированным персоналом в корпусе 191 в рамках Европейской организации … Работа персонала над проектом ICARUS, физическим экспериментом, направленным на изучение нейтрино, в Отделе механики и материалов или MME … Работа персонала над проектом ICARUS, физическим экспериментом, направленным на изучение нейтрино. , в отделе механики и материаловедения или MME… Сотрудники работают над проектом ICARUS, физическим экспериментом, направленным на изучение нейтрино, в отделе механики и материаловедения или MME… Сотрудники работают над проектом ICARUS, физическим экспериментом направленный на изучение нейтрино, в Отделе машиностроения и материаловедения или MME.

.. Сотрудники работают над проектом ICARUS, физическим экспериментом, направленным на изучение нейтрино, в Отделе машиностроения и материаловедения или MME… Сотрудники работают над проектом ICARUS , физический эксперимент, направленный на изучение нейтрино, в Отделе механики и материаловедения или MME… Персонал работает над проектом ICARUS, физическим экспериментом, направленным на изучение нейтрино, на факультете машиностроения и материаловедения или MME… из 3

Argon Welder Photos and Premium High Res Pictures

CREATIVE
EDITORIAL
VIDEO

Best match
Newest
Oldest
Most popular

Any dateLast 24 hoursLast 48 hoursLast 72 hoursLast 7 daysLast 30 daysLast 12 месяцевПользовательский диапазон дат

Без лицензионных отчислений
С защитой прав
РФ и РМ

Выбрать бесплатные коллекции >Выбрать редакционные коллекции >

Встраиваемые изображения

Просмотрите 106

аргон сварщик доступных стоковых фотографий и изображений или начните новый поиск, чтобы просмотреть другие стоковые фотографии и изображения.

сварщик, сварка резервуара из нержавеющей стали в промышленности — аргонный сварщик стоковые картинки, фотографии и изображения без уплаты роялти & imageswelder сварка большой трубы из нержавеющей стали — аргон сварщик стоковые картинки, фотографии и изображения без уплаты роялти & imageswelder сваривает металлическую трубу на заводе — аргонный сварщик стоковые картинки, фотографии без лицензионных платежей и изображения — аргонный сварщик стоковые картинки, фотографии и изображения без лицензионных платежей сварщик сварка большой трубы из нержавеющей стали — аргонный сварщик стоковые фотографии, лицензионные фотографии и изображения сварочное оборудование размещено на стальном полу. — аргонная сварка стоковые картинки, фотографии и изображения без уплаты роялтисварщик аргонно-дуговая сварка металлическая нержавеющая труба для системы охлаждения воды на заводе — аргонная сварка стоковые картинки, фотографии и изображения без уплаты роялти imagesman сварка на заводе — аргонный сварщик стоковые изображения, фотографии без лицензионных платежей и изображения сварка металла с помощью аргонно-дуговой сварочной машины и имеет сварочные искры.

мужчина носит сварочную маску — аргонный сварщик: стоковые фотографии, фотографии и изображения без уплаты роялти imagesmale инженер-технолог, держащий портативный компьютер, осматривающий работающий роботизированный сварочный аппарат на заводе. — аргонная сварка стоковые картинки, фотографии и изображения без лицензионных платежей сварщик, сварка бака из нержавеющей стали в промышленности — сварщик аргона стоковые фотографии, фотографии и изображения без уплаты роялти — аргонный сварщик: стоковые фотографии, фотографии без лицензионных платежей и изображения сварщик в действии. — аргонный сварщик стоковые фотографии, фотографии и изображения без уплаты роялти Metal worker — аргонный сварщик стоковые фотографии, фотографии и изображения без уплаты роялти — аргонный сварщик: стоковые изображения, фотографии и изображения без лицензионных платежей. Сварщик сваривает металлическую трубу на заводе. — аргон сварщик стоковые картинки, фотографии и изображения без лицензионных отчисленийрабочий работает на заводе — аргон сварщик стоковые картинки, фотографии без лицензионных платежей и изображения , фотографии и изображения без лицензионных платежей макрос — аргонная сварка стоковые картинки, фотографии без уплаты роялти и изображенияstig сварка сварка лицевой маски аргонно-дуговой сваркой нержавеющей стали, промышленный рабочий на заводе.

— аргонный сварщик: стоковые фотографии, лицензионные фотографии и изображения, сварщик в железной маске, шлем, сварка стали, промышленный рабочий на заводе, сваривающий сталь. — аргонный сварщик стоковые фотографии, фотографии без лицензионных платежей и изображения сварщик в маске сваривает швы с аргонно-дуговой сваркой нержавеющей стали, промышленный рабочий на заводе. — аргонная сварка: картинки, фотографии и изображения без лицензионных отчислений, сварка металла с помощью аппарата для аргонно-дуговой сварки и искры — сварка аргоном, фотографии, фотографии и изображения без лицензионных платежей фотографии и изображения без лицензионных платежейсварщик сварка металла с помощью аппарата для аргонодуговой сварки и имеет искры — аргонный сварщик стоковые фотографии, фото и изображения без уплаты роялтипромышленный рабочий сварка на трубе — аргонный сварщик стоковые фотографии, фотографии и изображения — сварщик аргоном: стоковые фотографии, фотографии и изображения без уплаты роялти Сварочный аппарат для аргонодуговой сварки с искрами стальных труб с аргоном, маска изделия и перчатки — сварщик аргона стоковые фотографии, фотографии и изображения без уплаты роялти — аргонный сварщик: стоковые фотографии, фотографии без лицензионных платежей и изображения — аргонный сварщик: стоковые фотографии, фотографии и изображения без лицензионных платежей.

Мужчина носит сварочную маску — аргонный сварщик: стоковые фотографии, фотографии и изображения без лицензионных платежей Два инженера-промышленника держат портативный компьютер и осматривают работающий роботизированный сварочный аппарат на заводе. — аргонный сварщик: стоковые фотографии, фотографии и изображения без лицензионных платежей — аргонный сварщик: стоковые фотографии, фотографии и изображения без лицензионных платежей — аргонный сварщик: стоковые фотографии, фотографии и изображения без лицензионных платежей два инженера-промышленника держат портативный компьютер, изучая работающий роботизированный сварочный аппарат на заводе. — аргонный сварщик: стоковые фотографии, фотографии и изображения без уплаты лицензионных платежей два инженера-промышленника осматривают работающий роботизированный сварочный аппарат на заводе. — аргонный сварщик: стоковые фотографии, фотографии и изображения без лицензионных платежей два инженера-промышленника держат портативный компьютер, изучая работающий роботизированный сварочный аппарат на заводе.

— аргонный сварщик: стоковые фотографии, фотографии и изображения без лицензионных платежей два инженера-промышленника держат портативный компьютер, изучая работающий роботизированный сварочный аппарат на заводе. — аргонный сварщик: стоковые фотографии, фотографии без лицензионных платежей и изображения — аргонный сварщик: стоковые фотографии, фотографии и изображения без лицензионных платежей — аргонный сварщик: стоковые фотографии, фотографии без уплаты роялти и изображения 2

Китай Сварочный аппарат Производитель, Сварочный аппарат, Инверторный сварочный аппарат Поставщик постоянного тока

Горячие продукты

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика
	Деловой диапазон:	Промышленное оборудование и компоненты
	Основные продукты:	Сварочный аппарат
	Количество работников:	127
	Год основания:	21 декабря 2009 г.

Информация отмечена проверяется СГС

PONEY Electric является экспортно-ориентированным предприятием, пользующимся репутацией надежного производителя сварочных аппаратов, установок плазменной резки и зарядных устройств. Продукция признана на международном уровне стандартами ISO9001: 2008, CE, GS, EMC и RoHS. Мы предлагаем широкий ассортимент продукции с изысканным дизайном и высоким качеством. Основываясь на неизменно высоком качестве и клиентоориентированности на протяжении многих лет, мы работаем как один из ведущих поставщиков сварочной промышленности.

Мы стремимся…

Посмотреть все

Фотогалерея

6 шт.

оборудование

тестирование

в сборе

линия сборки инверторных машин

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

Мистер Стивен

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

9 типов сварочных процессов и их применение

Последнее обновление 19 июля 2022 г.

Когда вы начинаете учиться сварке, вы легко можете быть ошеломлены огромным количеством доступной информации по этому вопросу. Может быть трудно начать свое путешествие по сварке, не зная о различных существующих типах сварки. Некоторым легче научиться, а другим довольно сложно.

В то время как при определенных типах сварочных процессов получаются чистые валики, которые имеют привлекательный внешний вид и практически не требуют очистки, другие типы приводят к прямо противоположному результату. Какой металл планируете сваривать? Это имеет значение. Чтобы упростить тему, мы собрали важную информацию о девяти различных типах сварочных процессов.

9 типов сварки

1. TIG – дуговая сварка вольфрамовым электродом в среде защитного газа (GTAW)

Изображение предоставлено: Prowelder87, Wikimedia

Первым типом сварки является сварка TIG, которая также известна под названиями Heliarc и дуговой сварки вольфрамовым электродом (GTAW). При этом виде сварки электрод неплавящийся и изготовлен из вольфрама. Это один из немногих видов сварки, который можно выполнять без присадочного металла, используя только два свариваемых металла. Вы можете добавить присадочный металл, если хотите, но вам придется подавать его вручную. Газовый баллон необходим при сварке TIG, чтобы обеспечить постоянный поток газа, необходимый для защиты сварного шва. Это означает, что его обычно лучше выполнять в помещении и вдали от элементов.

Сварка ВИГ — это точный тип сварки, который создает визуально привлекательные сварные швы и не требует очистки, так как не оставляет брызг. Из-за этих особенностей это сложный вид сварки, который лучше всего подходит для опытных сварщиков.

2. Дуговая сварка порошковой проволокой (FCAW)

Изображение предоставлено: Alfred T. Palmer, Wikimedia

Этот тип сварки аналогичен сварке MIG. Фактически, сварщики MIG часто могут выполнять двойную функцию сварщика FCAW. Как и при сварке MIG, проволока, служащая электродом, и присадочный металл подаются через вашу трубку. Здесь все начинает отличаться. Для FCAW проволока имеет ядро из флюса, которое создает газовую защиту вокруг сварного шва. Это устраняет необходимость во внешнем газоснабжении.

FCAW лучше подходит для более толстых и тяжелых металлов, так как это тип сварки при высокой температуре. По этой причине его часто используют для ремонта тяжелой техники. Это эффективный процесс, который не создает много отходов. Поскольку нет необходимости во внешнем газе, это также низкая стоимость. Тем не менее, останется немного шлака, и его потребуется немного очистить, чтобы получить красиво законченный сварной шов.

Читайте также: Что такое холодная сварка? Тщательное понимание

3.

Дуговая сварка в защитном металле (SMAW)

Изображение предоставлено Джастином МакГарри из Hull Technicians, Wikimedia

Этот процесс сварки начался в 1930-х годах, но продолжает обновляться и совершенствоваться сегодня. Он остается популярным видом сварки, потому что он прост и легок в освоении, а также дешев в эксплуатации. Однако он не создает самых аккуратных сварных швов, так как легко разбрызгивается. Обычно требуется очистка.

Сменный электрод «палка» также выполняет роль присадочного металла. Создается дуга, которая соединяется от конца стержня с основным металлом, расплавляя электрод в присадочный металл и создавая сварной шов. Стержень покрыт флюсом, который при нагревании образует газовое облако и защищает металл от окисления. При охлаждении газ оседает на металле и превращается в шлак.

Поскольку для этого не требуется газ, этот процесс можно использовать на открытом воздухе даже в неблагоприятных погодных условиях, таких как дождь и ветер. Он также хорошо работает на ржавых, окрашенных и грязных поверхностях, что делает его идеальным для ремонта оборудования. Доступны различные типы электродов, которые легко заменяются, что упрощает сварку металлов самых разных типов, хотя это не очень удобно для тонких металлов. Сварка стержнем — это высококвалифицированный процесс, требующий длительного обучения.

4. MIG – дуговая сварка металлическим электродом в среде защитного газа (GMAW)

Сварка MIG — это простая форма сварки, которую могут легко выполнять начинающие сварщики. MIG означает металлический инертный газ, хотя его иногда называют газовой дуговой сваркой металлическим электродом (GMAW). Это быстрый процесс, который включает в себя подачу присадочного металла через трубку, в то время как газ выбрасывается вокруг него, чтобы защитить его от внешних элементов. Это означает, что он не подходит для использования на открытом воздухе. Тем не менее, это универсальный процесс, который можно использовать для сварки различных типов металлов различной толщины.

Присадочный металл представляет собой расходуемую проволоку, которая подается с катушки и действует также как электрод. Когда дуга создается от кончика проволоки до основного металла, проволока плавится, становясь присадочным металлом и создавая сварной шов. Проволока непрерывно подается через трубку, что позволяет вам выбрать желаемую скорость. При правильном выполнении сварка MIG дает гладкий и плотный сварной шов, который выглядит привлекательно.

5. Лазерная сварка

Изображение предоставлено: Krorc, Wikimedia Commons

Этот тип сварки можно использовать для металлов или термопластов. Как следует из названия, он предполагает использование лазера в качестве источника тепла для создания сварных швов. Его можно использовать на углеродистой стали, нержавеющей стали, стали HSLA, титане и алюминии. Он легко автоматизируется с помощью робототехники и поэтому часто используется в производстве, например, в автомобильной промышленности.

6. Электронно-лучевая сварка

Изображение предоставлено: SDASM Archives, Flickr

Это тип сварки, при котором высокоскоростной пучок электронов создает тепло за счет кинетической энергии, сваривая два материала вместе. Это очень сложная форма сварки, которая выполняется машиной, как правило, в вакууме.

См. также: Таблица символов сварки: объяснение основ (с иллюстрациями)

7. Плазменная дуговая сварка

Плазменно-дуговая сварка похожа на GTAW, но использует меньшую дугу, что повышает точность сварки. Он также использует другую горелку, достигая гораздо более высоких температур. Газ сжимается внутри палочки, создавая плазму. Затем плазма ионизируется, делая ее электропроводной. Это позволяет создавать дугу, создавая невероятно высокие температуры, которые могут расплавить основные металлы. Это позволяет выполнять плазменно-дуговую сварку без присадочного металла, что еще одно сходство со сваркой TIG.

Этот тип сварки обеспечивает глубокий провар с узкими швами, получение эстетически привлекательных швов, а также высокий уровень прочности. Кроме того, возможны высокие скорости сварки.

8. Атомно-водородная сварка

Атомно-водородная сварка представляет собой сварку с очень высокой температурой, которая раньше была известна как дуговая атомная сварка. Этот тип сварки предполагает использование газообразного водорода для защиты двух электродов из вольфрама. Он может достигать температур выше температуры ацетиленовой горелки и может выполняться с присадочным металлом или без него. Это более старая форма сварки, которая в последние годы была заменена сваркой MIG.

См. также: Что такое кузнечная сварка? Тщательное понимание

9. Электрошлаковая сварка

Это усовершенствованный процесс сварки, который используется для вертикального соединения тонких кромок двух металлических пластин. Вместо того, чтобы сваривать снаружи соединения, он будет располагаться между краями двух пластин. Медная электродная проволока подается через расходуемую металлическую направляющую трубку, которая будет выступать в качестве присадочного металла. Когда подается электричество, создается дуга, и сварной шов начинается в нижней части шва и медленно продвигается вверх, создавая сварной шов на месте шва по мере его прохождения. Это автоматизированный процесс, выполняемый машиной.

См. также: 17 интересных фактов о сварке, которые могут вас удивить

Заключение

Надеюсь, теперь у вас есть общее представление о различных типах сварки. Некоторые виды выполняются машинным способом и требуют дорогостоящего специального оборудования. Другие могут быть выполнены любителем дома без больших затрат. Если вы хотите приобрести сварочный аппарат, обязательно ознакомьтесь с одним из наших руководств, сравнивающих лучшие сварочные аппараты для домашнего использования.

Избранное изображение предоставлено: Pixabay

9 типов сварки
- 1. TIG – Дуговая сварка вольфрамовым электродом в среде защитного газа (GTAW)
- 2. Дуговая сварка порошковой проволокой (FCAW)
- -Metal Shielded-Metal Дуговая сварка (SMAW)
- 4. MIG – Дуговая сварка металлическим газом (GMAW)
- 5. Лазерная сварка
- 6.

что это такое, принцип работы, технологии

Содержание:

Общее описание

Классификация аргонодуговой сварки

Особенности сварного шва при аргонодуговой сварке

Различные технологии

Оборудование для работы с аргоном

Особенности сварочных работ в среде аргона

Этапы проведения аргоновой сварки

Инверторная сварка в аргоне

Правильная аргоновая горелка

Розжиг дуги при разных электродах

Какие аппараты применяются для аргонодуговой сварки

Преимущества и недостатки аргонодуговой сварки

Интересное видео

Аргонная сварка своими руками – как сделать аргоновую сварку, схема, фото

Для чего необходим газ при выполнении сварки

Комплектующие для самодельного аппарата аргонной сварки

Порядок изготовления устройства для сварки в среде аргона

Тонкости выполнения аргонной сварки

фото и примеры работ специалистов по ременту Профи

Заработайте на том,

Аргоновая сварка принцип работы

На чем основан принцип аргонной сварки

Аргонная сварка: принцип работы в зависимости от вида

На каком оборудовании осуществляется аргонная сварка

Принцип работы аргонной сварки инверторным способом

Как выбрать режим работы, не нарушая основные принципы аргонной сварки

Сварка алюминия по принципу аргонной сварки

Сварка меди по принципу аргонной сварки

Технология аргонно-дуговой сварки

Дуговая полуавтоматическая сварка аргоном: принцип и особенности работы, необходимое оборудование и технология процесса

Что собой представляет дуговая полуавтоматическая сварка в среде аргона

Принцип работы полуавтомата

Режимы аргонной сварки

Виды сварочного оборудования

Принцип работы сварочного оборудования

Подготовка оборудования к сварке

Аргонная сварка своими руками

Элементы, которые будут использоваться в процессе аргонной сварки

Техника безопасности

Техобслуживание оборудования

Источники:

что это такое, как правильно варить аргоном

Настройка tig сварки – от А до Я + Полезные советы

Подготовка аргонодугового аппарата к работе

Настройка tig аппарата от А до Я

Правильный запуск и сварка TIG-горелкой

Argon Welding — Bilder und Stockfotos

Durchstöbern Sie 1.957

1.664 Аргонная сварка Стоковые фото, картинки и изображения

Фотографии аргонной сварки и фотографии премиум-класса в высоком разрешении

Просмотрите 141

Argon Welder Photos and Premium High Res Pictures

Просмотрите 106

Китай Сварочный аппарат Производитель, Сварочный аппарат, Инверторный сварочный аппарат Поставщик постоянного тока

Рекомендация продавца

Горячие продукты

Популярные продукты

Профиль компании

Фотогалерея

Пошлите Ваше сообщение этому продавцу

9 типов сварочных процессов и их применение

9 типов сварки

1. TIG – дуговая сварка вольфрамовым электродом в среде защитного газа (GTAW)

2. Дуговая сварка порошковой проволокой (FCAW)

3.

4. MIG – дуговая сварка металлическим электродом в среде защитного газа (GMAW)

5. Лазерная сварка

6. Электронно-лучевая сварка

7. Плазменная дуговая сварка

8. Атомно-водородная сварка

9. Электрошлаковая сварка

Заключение

About the author

Related Posts

Добавить комментарий Отменить ответ
