Самосвал зил 130 грузоподъемность


Технические характеристики самосвала ЗИЛ 130: грузоподъемность

До данной модели выпускалась марка машины ЗИЛ 164. После этого завод имени Лихачева начал выпускать самосвал ЗИЛ 130. Разработка данной модели началось еще в 1953 году. Изначально планировали выпустить модель под номером 125, но в итоге машина получила номер 130. Первая серия самосвалов была выпущена в 1957 году. Но это была лишь первая пробная партия, которая не получила сразу серийное производство. Конвейер с данным оборудованием запустили только в 1964 году. Дол этого еще предпринимались некоторые попытки выпуска, которые периодически  появлялись с 1962 года. Затем грузовик выпускался практически беспрерывно до 1992 года. Именно в это время руководство завода решило перекинуть производство модели на другое предприятие. С 1992 года данной моделью занялся Уральский автомоторный завод. Очередные изменения случились только в 2004 году. Тогда предприятие сменило название и стало именоваться «Автомобили и моторы Урала». Вместе с названием предприятия поменялась и марка машины. Теперь она выпускается как АМУР 53131.

Самосвал ЗИЛ 130

Модель ЗИЛ 130 стало первой советской машиной, в которой применяли синхронизированную коробку передач и гидроусилитель руля. Тут  были впервые задействованы инновационные шарниры карданной передачи. В отличие от предыдущей модели, самосвал получил более широкую кабину вместительностью на три человека. Основные усовершенствования модели происходили с 1966 по 1977 год. Одной из особенностей грузовика является то, что высота его кузова была равной высоте пола вагона. Благодаря этому разгрузка и погрузка многих вещей на железной дороге становилась значительно проще. Самосвал исключал необходимость в погрузках.

Область применения

Среди всех выпускаемых грузовиков объем кузова ЗИЛ 130 является не такой уж и большой. Тем не менее, он нашел широкое применение во многих сферах, связанных с перевозкой товаров. Лучше всего он подходит для работы с железнодорожными перевозками, так как обеспечивает комфортные условия для погрузки. Помимо этого его применяют в сельском хозяйстве, когда необходимо транспортировать различные вещи. Хорошие условия проходимости по бездорожью позволяют ему перемещаться без проблем по сельской местности, бездорожью и по строительным площадкам. В строительстве очень часто его применяют для транспортировки строительных инструментов. Также его используют для перевозки людей.

Грузоподъемность самосвала ЗИЛ 130  является относительно небольшой, но это придает ему мобильности и снижает стоимость расходных материалов для работы. Практически для всех мелких перевозок по городу и по близлежащим пригородам, которые осуществляются в небольшом объеме, данная модель оказывается очень востребованной.

Область применения самосвала ЗИЛ 130

Преимущества

Профиль ЗИЛ 130 является достаточно узнаваем, так как он широко применяется во многих областях. Это стало возможно благодаря набору преимуществ, которыми обладает данная машина. Среди основных из них стоит отметить:

  • Неприхотливость в условиях обслуживания, так как работать машина может практически при любых полевых условиях;
  • Компактные размеры, как для грузовика, дают отличную маневренность, так что можно не только легко передвигаться в городских условиях, но и по строительной площадке, бездорожью и так далее;
  • Кабина на три человека;
  • Низкая стоимость самой техники, а также относительно дешевый ремонт делают применение самосвала выгодным;
  • Хорошо подобранная высота борта под высоту пола железнодорожного вагона, что упрощает работу.
Недостатки

За время своего существования модель несколько устарела и в некоторых моментах уступает современным своими недостатками:

  • Здесь не наблюдается комфортных условий езды;
  • Для крупных работ не хватает большого объема кузова и мощности двигателя;
  • Отсутствует тепло- и звукоизоляция в салоне.
Технические характеристики

Технические характеристики самосвала ЗИЛ 130 являются уникальными для данной модели. При выборе конкретной модели или ее модификации люди в первую очередь обращают внимание именно на них. К основным данным стоит отнести следующие:

Тип машиныСамосвал
Колесная формула4 x 2
Вес самосавала, кг10425
Максимальная нагрузка для передней оси , кг2525
Максимальная нагрузка для задней оси , кг7900
Максимальная подъемность грузов, кг6000
Объем платформы, м кубические5
Вес снаряженного самосвала, кг4300
Максимальная скорость (км/ч)90
МоторV-образный двигатель ЗИЛ-130
Мощность мотора (л.с.)150
Коробка передачМеханическая
Количество передач5
Передаточное число ведущих мостов6,32
Тип подвескирессорная
Размер шин машины260-508 Р
Вместительность топливного бака, л170
КабинаВмещает трех человек. Капотная компоновка. Выполнена из цельного металла
Устройство

Самосвал снабжался восьмицилиндровым двигателем. Это был четырехтактный V-образный верхнеклапанный мотор. Его мощность достигает 148 лошадиных сил при 3 000 оборотах в минуту. В кабине установлена синхронизация коробки передач, а также гидроусилитель руля. В некоторых моделях в комплекте шел предпусковой подогреватель двигателя. В более поздних уже шло транзитное зажигание и генератор переменного тока.

Трансмиссия на грузовике ЗИЛ-130 включает однодисковое сухое сцепление, а также механический привод для него. Также здесь имеется карданная передача и промежуточная опора. Полуоси полностью разгружены, а пятиступенчатая коробка передач обладает двумя синхронизаторами, которые способствуют выравниванию скоростей.

Передний мост выполняется из балки двутаврового сечения, сделанной из стали. Зависимая подвеска устанавливается на продольных рессорах.

Производитель

Большую часть времени машина под данной маркой выпускалась на заводе имени Лихачева. Данному предприятия принадлежат  и все разработки, хоть в последствии производство и было перекинуто в другое место. Это один из самых старых заводов на просторах России. На данный момент это акционерное общество, неоднократно сменившее название.

Заключение

Машина прослужила достаточно длительный срок службы практически во всех областях на широких просторах СССР. Хотя она и была выпущена давно, во многих местах ее применяют и сейчас, так как это относительно недорогой и практичный транспорт для перевозки. Все практические преимущества делают его несравнимым с современными аналогами, так как несмотря на отсутствие комфорта мало какая еще машина из данной категории обойдется в такую цену покупки и обслуживания как ЗИЛ 130.

Марина

Дата публикации:

Февраль 9, 2017

Рейтинг статьи:

Загрузка...

Понравилась статья?

Поделиться статьей


похожие статьи

ospetstehniki.ru

технические характеристики двигателя, компрессора, грузоподъемность, вес, габариты, модификации

В далеких 60-х годах с конвейера автомобильного завода им. Сталина сошел первый ЗИЛ-130, который до сих пор выпускается, но уже под названием АМУР 53131.

Технические характеристики ЗИЛ-130 самосвал для того времени были современными.

Это первый автомобиль из серии с гидроусилителем руля и синхронизированной КПП.

Технические характеристики самосвала

Технические характеристики автомобиля ЗИЛ-130 превзошли все ожидания. Появился стеклоомыватель, подогрев двигателя перед запуском, кабина стала трехместной. Автомобиль стал более комфортным.

Двигатель

Двигатель на ЗИЛ-130 представляет собой v-образную, восьмицилиндровую, 4-х тактную «ЛОШАДКУ». Рабочий объем двигателя ЗИЛ-130 – почти 6 литров, что при его довольно массивных габаритах очень экономно.

Изначально двигатель является карбюраторного типа, верхнеклапанный предназначался под ДТ, но спустя 10 лет эксплуатации начали выпуск и под природный газ.

Таблица 1 — Технические характеристики двигателя ЗИЛ-130
Название ЗИЛ-130
Расположение Продольно, спереди
Система питания Карбюратор
Цилиндры, шт. 8
Клапаны, шт. 2
Объем, л 5,99
Мощность, л.с. 150
Частота вращения, об/мин. 3200
Охлаждение Жидкостно-воздушное
КПП

Улучшенная синхронизированная заднеприводная коробка передач (КПП) ЗИЛ-130 с косозубыми шестеренками постоянного зацепления. Крутящий момент передается на задний мост, что даёт более эффективное сцепление с асфальтированной дорогой или грунтовым покрытием.

Таблица 2 — Устройство КПП ЗИЛ-130
Коробка скоростей Механическая
Количество скоростей 5
Привод Заднеприводная
Кузов

В зависимости от модификации были кузова с боковой и с задней разгрузкой. Высота кузова была такой же, как высота железнодорожного вагона, что упрощало погрузку и выгрузку товара.

Объем кузова ЗИЛ-130 – 5 м. куб, а площадь платформы – 8,7 м. кв. Благодаря тому, что объем кузова у самосвала ЗИЛ-130 достаточно большой, его иногда использовали и в сельском хозяйстве, для перевозки рабочих.

Тормозная система

Передние, задние и стояночный тормоза стандартные, колодочные, барабанного типа. С помощью пневматики приводятся в действие.

МТЗ 82 технические характеристики: описание, цены, видео.

Татра 815 отзывы владельцев можно прочитать, перейдя по ссылке.

Компрессор

Весь воздух находится в специальном баллоне под давлением, которое производит компрессор ЗИЛа-130. КПД компрессора на ЗИЛ-130 — 220 л/мин. при 2000 оборотах.

Электропитание

Электрооборудование ЗИЛ-130 однопроводное. Питание осуществляется от аккумулятора напряжением 12 вольт при токе 90 А/ч.

Габариты и грузоподъемность

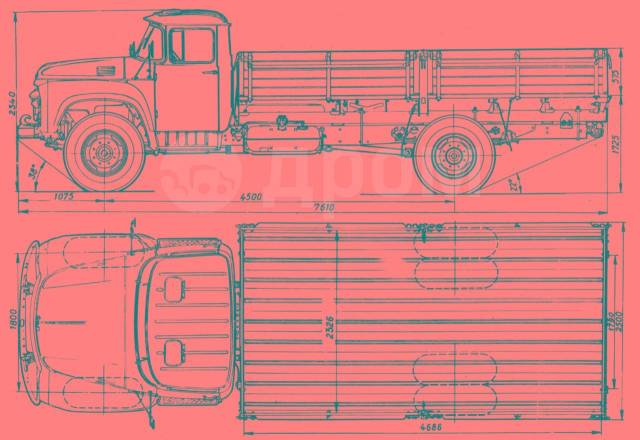

Рисунок — Чертеж габаритных размеров грузового автомобиля ЗИЛ-130

В таблице 3 описаны габариты самосвала.

Таблица 3 — Габариты ЗИЛа-130
Длина, мм 6675
Ширина, мм 2500
Высота, мм 2400
Колесная база, мм 3800

Снаряженный вес ЗИЛ-130 – 9,360 т, а масса не загруженного тяжеловеса ЗИЛ-130 – 4,3 тонны. Грузоподъемность самосвала ЗИЛ-130 менялась в зависимости от модели и габаритов груза.

Изначально максимальная грузоподъемность была 4 тонны, но потом достигла отметки 6 тонн. Предельная нагрузка на переднюю ось – 2,625 т, а на заднюю – 7,9 тонн соответственно.

Модификации грузового автомобиля

Спустя несколько лет завод выпустил модификации ЗИЛ-130.
Всего было выпущено 5 видов:

  • ЗИЛ-130А – бортовой тягач;
  • 130Б – самосвал;
  • 130В – седельный тягач;
  • 130ВТ – с усиленным задним мостом;
  • ЗИЛ-130Г – бортовой длиннобазный с платформой.

Последняя работала с прицепом.

Технические характеристики автокрана

Фото автокрана на базе ЗИЛ-130.

На базе шасси самосвала ЗИЛ-130 сконструирован автокран КС-2561Д и КС-2561ДА. Модифицированное шасси является троссионным с фиксируемой тягой и откидными выносными опорами.

Это «ДЕТИЩЕ» оснащено опорно поворотным механизмом роликового или шариковым двухрядного типа. Стрела в виду своей монолитности решетчатая, ибо выдвижной функции она не имеет.

Таблица 4 — Технические характеристики автокранов на базе ЗИЛ 130 КС-2561Д и КС-2561ДА.
Базовый автомобиль ЗИЛ-130
Мощность шасси базы, кВТ 110
Стрелочная установка  —
основная невыдвижная стрела
сменная с удлиненной стрелой, с удлиненной стрелой и гуськом
Длина основной стрелы, м 8
Вылет, м 3,3-7
Грузоподъемность, т 1,6
Скорость подъема/опускания груза 0,2-5,3
Частота вращения, об/мин 0,3-2,5
Длина, м 10,6
Высота, м 3,65
Ширина, м 2,5
Вес, т 8,8

Преимуществом автокранов на базе ЗИЛ-130 заключается в том, что максимальная высота подъема стрелы – 15 метров. Так что этот «Коллос Родосский» с лёгкостью поднимает груз на уровень 3 — 4-го этажа.

Liebherr кран, описание модельного ряда.

Читайте про минитрактор Гарден Скаут Т 12 отзывы в статье, нажав на ссылку.

Хотите узнать, как сделать самодельный вездеход на гусеницах своими руками?

Вывод

Выпущенный в 1957 году ЗИЛ-130 стал популярным среди грузовых автомобилей, в связи с надежностью и универсальностью. А большое количество модификаций позволило расширить его применение в сельской, коммерческой и даже в военной сфере.

spectechzone.com

технические характеристики, устройство, фото и видео

Герой этого обзора – машина, не нуждающаяся в особом представлении. Это ставший одним из самых популярных, универсальных, надежных и любимых грузовой автомобиль ЗИЛ-130. На его базе выпускалось много модификаций, от самосвала до седельного тягача. Продуманность конструкции, применение современных на тот момент достижений как отечественного, так и мирового автопрома, обеспечило долгую жизнь этому автомобилю. Даже сейчас, спустя более полувека с начала производства, эти машины еще кое-где продолжают выполнять свои функции.

Самосвал ЗИЛ-130

Производством самосвалов на шасси ЗИЛ-130 занимался ММЗ (Мытищинский машиностроительный завод). В зависимости от модификации шасси, выпускались машины, ориентированные на разные сферы применения. Так, модель ЗИЛ-ММЗ-555 имела укороченную базу, что делало машину более маневренной, кузов позволял осуществлять выгрузку только назад, а работу с прицепом допускало шасси ЗИЛ-130Д1.

Модель ЗИЛ-ММЗ-554, предназначена была для применения в сельском хозяйстве, имела стандартную раму и возможность выгрузки на 3 стороны. Шасси ЗИЛ-130Б2 было оборудовано всеми необходимыми приспособлениями для работы с самосвальным прицепом.

В течение всего времени производства этих моделей они постоянно дорабатывались, в них вносились изменения, улучшающие характеристики машины.

Фото самосвала ЗИЛ-130

Устройство

Самосвал дизель ЗИЛ на шасси 130-й модели – среднетоннажная машина, предназначенная для использования на строительных работах, в дорожном строительстве, а также в сельском хозяйстве. Автомобиль отличался надежностью, ремонтопригодностью, простотой конструкции и комфортом в кабине.

Двигатель

Базовым двигателем, устанавливаемым практически на все модификации ЗИЛ-130, был 8-цилиндровый, V-образный, жидкостного охлаждения мотор, являвшийся дефорсированной версией силового агрегата, использовавшегося на представительском автомобиле ЗИЛ-111.

Впоследствии, с середины 70-х годов, в целях повышения экономичности автомобиля, а также учитывая, что для некоторых модификаций автомобиля мощность базового мотора была избыточной, на самосвальное шасси ЗИЛ-130К устанавливались двигатели ЗИЛ-157Д. Это рядный 6-цилиндровый мотор мощностью 110 л.с. В обоих случаях использовался бензин А-72, впоследствии А-76.

Экспортные версии машин могли комплектоваться двигателями зарубежного производства:

  • Perkins 6.345, дизельный мотор мощностью 140 л.с.
  • Valmet 411BS, 4-цилиндровый дизельный двигатель мощностью 125 л.с.
  • Leyland 0. 400, 6-цилиндровый дизельный мотор мощностью 135 л.с.

На машины, предназначенные для использования при низких температурах, в районах с холодным климатом, предусмотрена была установка предпускового обогревателя.

С 1977 года выпускались модификации двигателя, рассчитанные на использование природного газа в качестве топлива. Такие моторы получили обозначение ЗИЛ-138.

Гидравлика

Гидравлическая система подъема и опускания кузова состоит из бака для рабочей жидкости емкостью 17 л, механического насоса, приводящегося в действие от вала коробки отбора мощности, и гидроцилиндра подъема кузова. Коробка отбора мощности имела привод от задней передачи КПП и обеспечивала значение передачи мощности в 4.5 л.с.

Схема гидравлики самосвала ЗИЛ-ММЗ-555 на базе ЗИЛ-130

1 — цапфа корпуса гидроподъемника; 2 — корпус гидроподъемника; 3 — плунжер; 4 — гильза; 5 — масляный бак; 6 — фильтр; 7 — трубка высокого давления; 8 — предохранительный клапан фильтра; 9 — перепускная трубка; 10 — трубка низкого давления; 11 — рычаг переключения коробки отбора мощности и крана управления; 12 — тяга крана управления; 13 — буферная пружина тяги; 14 — плунжер-золотник крана управления; 15 — кран управления; 16 — предохранительный клапан; 17 — канал для перепуска масла припускании; 18 — впускной (обратный) клапан; 19 — шестеренчатый насос
Трансмиссия

Автомобиль имеет привод на заднюю ось, используется сухое однодисковое сцепление и механическая, с двумя синхронизаторами на второй-третьей и четвертой-пятой передачах, пятиступенчатая КПП с постоянным зацеплением шестерен передач, за исключением первой и задней.

Этот узел был во многом инновационен для тогдашней автопромышленности в стране, подвергался модернизации, при которой ведомый вал претерпел изменения, и передняя шейка его обзавелась подшипником, были внесены изменения в некоторые другие узлы.

КПП передает крутящий момент к заднему мосту через карданный вал. Стандартная модель ЗИЛ-130(колхозник)  и удлиненная модификация используют 2 вала с промежуточной опорой, которая закреплена на раме. Короткобазная модификация оснащалась одним валом, для которого не требовалась промежуточная опора.

Рулевое управление

В рулевом управлении, что было внове для автомобильного производства в СССР, применялся гидроусилитель, двойной насос лопастного действия которого приводился во вращение от коленчатого вала двигателя при помощи ремня.

Схема переключения передач самосвала ЗИЛ-130
Элекросистема

Электросистема – однопроводная, 12-вольтовая. Использовался аккумулятор емкостью 90 А/ч (6СТ-90-ЭМ), установленный генератор переменного тока 32. 3701 обеспечивал максимальное значение 60 А. На двигателях ЗИЛ-157Д применялся генератор постоянного тока Г108-В.

Тормозная система

На автомобиле установлены барабанные тормоза на всех колесах. В действие приводятся пневматической системой. Запас воздуха хранится в специальном баллоне под давлением, которое обеспечивается механическом компрессором, приводимым в действие от шкива водяного насоса ременной передачей. Производительность двухцилиндрового компрессора при 2000 об/мин – 220 л/мин.

Стояночный тормоз – барабанного типа, блокирующий карданный вал.

Кузов

В зависимости от модификации, использовались разные самосвальные кузова. Короткобазные модификации ЗИЛ-ММЗ-555 не предусматривали разгрузку в боковые стороны. Такая возможность была у длиннобазной «сельскохозяйственной» модели 554.

Стандартный скругленный кузов, устанавливаемый на модель ЗИЛ-ММЗ-555, с 1970-го года обзавелся козырьком, защищающим кабину от падения на нее загружаемого груза. Модификация получила индекс ЗИЛ-ММЗ-555Г.

Технические характеристики

Технические характеристики дизельных модификаций самосвала на базе ЗИЛ-130:

Модель ЗИЛ-ММЗ-554 ЗИЛ-ММЗ-555(А) ЗИЛ-ММЗ-555К
Шасси ЗИЛ-130Б/ЗИЛ-130Б2 ЗИЛ-130Д(ЗИЛ-130Д1) ЗИЛ-130К
База, мм 3800 3300 3300
Двигатель ЗИЛ-130 ЗИЛ-130 ЗИЛ-157Д
Мощность, л.с. (кВт) 150 (110.4) 150 (110.4) 110 (80.9)
Крутящий момент, Нм 401.8 401.8 343
КПП Механическая, 5-ступанчатая, синхронизированная
Колесная формула 4х2 4х2 4х2
Размер шин 260-508Р 260-508Р 260-508Р
Макс. скорость, км/час 90 90 90
Емкость топливного бака, л 175 125 125
Норма расхода топлива, л/100км 37 37 37
Работа с прицепом -/+ — (+)
Размеры платформы, ДхШхВ, мм 3752х2325х575
Площадь платформы, м2 8.7
Объем кузова, м3 5 3 3
Угол подъема, град 50 55 55
Грузоподъемность, кг 4000 4500 4500
Направление разгрузки (вбок/назад) +/+ -/+ -/+
Габаритные размеры, (длина х ширина х высота), мм 6675х2500х2400 5475х2420х2510 5475х2420х2510
Вес, кг 9360 9360 9300

Нормы расхода топлива учитывают движение с грузом и без, а также затраты на выгрузку.

Модель ЗИЛ-ММЗ-554 может работать с самосвальным прицепом ГКБ 819 грузоподъемностью 5000 кг. Борта кузова могут быть оснащены надстройками, что увеличит его объем примерно в два раза.

Модель ЗИЛ-ММЗ-555 (сельхозник) имела модификации для поставки на экспорт: ЗИЛ-ММЗ-555Э для умеренного климата, и ЗИЛ-ММЗ-555Т для тропиков.
Видео обзор самосвала ЗИЛ-130:

allspectech.com

ЗИЛ-130: технические характеристики самосвала, его грузоподъемность, объем кузова и топливного бака, габаритные размеры

ЗИЛ-130 — распространенный грузовой автомобиль советского времени изготовления. Это высокофункциональная, быстрая и достаточно комфортная техника. На данный момент ею пользуются для строительных и сельскохозяйственных целей, однако она уже не является лидером. Чтобы оценить все преимущества транспортного средства, необходимо разобраться в особенностях его конструкции, всех технических характеристиках и убедиться в адаптивности к узконаправленным задачам. Данный грузовой автомобиль обладает высокой степень маневренности, так как масса дизельного самосвала ЗИЛ-130 составляет около 10 тонн, также как и у Камаз 55111.

Прочитайте рейтинг топ 5 самых больших карьерных самосвалов в мире.

О производителе ЗИЛ

ЗИЛ — Завод имени Лихачева. Специализируется на производстве автомобилей легкового и грузового класса, а также автобусов с небольшой вместимостью. Компания со дня своего основания до 2009 года выпустила 7870089 грузовых автомобилей, 39536 автобусов, 12148 легковых автомобилей.
Более продуктивен завод КАМАЗ, его модели Камаз 6520 планируется выпускать по 100тыс. ежегодно. Также вас может заинтересовать статья про марки Камазов и длину Камаза.

На данный момент объем производства значительно снижен, а приоритетной деятельностью компании стала продажа объектов в сфере теплоэнергии и электроэнергии.

Технические характеристики

Устройства Параметры
Шасси ЗИЛ-130Б/ЗИЛ-130Б2
База, мм 3800
Двигатель ЗИЛ-130
Мощность, л. с. (кВт) 150 (110.4)
Крутящий момент, Нм 401.8
КПП Механическая, 5-ступенчатая, синхронизированная
Колесная формула 4х2
Размер шин 260-508Р
Макс. скорость, км/час 90
Емкость топливного бака, л 175
Норма расхода топлива, л/100км 37
Работа с прицепом -/+
Размеры платформы, ДхШхВ, мм 3752х2325х575
Площадь платформы, м2 8,7
Объем кузова, м3 5
Угол подъема, град 50
Грузоподъемность, кг 4000
Направление разгрузки (вбок/назад) +/+
Габаритные размеры, (длина х ширина х высота), мм 6675х2500х2400
Вес (сколько весит), кг 9360

ЗИЛ-130 является широкопрофильным грузовиком, имеющим большое количество разновидностей. Конфигурация марки транспортного средства влияет на предназначение для конкретных областей применения. ЗИЛ-ММЗ-555 обладает более коротким устройством, чем остальные модели, что необходимо для увеличения маневренности конструкции. Сравните с техническими характеристиками другого самосвала – Tatra t815.

Рекомендуем также ознакомиться с техническими характеристиками ЗИЛ-131.

Модели самосвала на фото.

Популярный производитель

Из недостатков в первую очередь выделяется возможность проведения выгрузки только с позиции назад. Чтобы осуществлять правильное взаимодействие с прицепом, необходимо воспользоваться автомобилем в конфигурации ЗИЛ-130Д1.

Устройство ЗИЛ-ММЗ-554 предусматривает возможность его использования при осуществлении работ в рамках сельского хозяйствования. Конструкция обладает рамой стандартного типа, однако может осуществлять выгрузку на одну из 3 сторон.

Чтобы гарантировать правильное функционирование прицепа самосвального типа, необходимо применить машину ЗИЛ-130Б2, так как шасси данной конструкции обладают нужными для этого устройствами. Эти модели отличаются тем, что с помощью работников компании через короткие временные периоды усовершенствовались, модернизировались с помощью добавления новых функций и усиления возможностей.

Популярные поломки ЗИЛ-130 обусловливаются особенностями его конструкции. Возможны такие нарушения:

  • Истирание поршневых колец, что происходит при долгом сроке эксплуатации транспортного средства.
  • Износ уплотнителей коленвала.
  • Замусоривание специальной трубки для забора масла.
  • Деструкция головок шатунов, местом расположения которых является нижняя панель.

Модели грузовиков

Различные модификации машины

Есть большое количество модификаций, каждая из которых выказывает наилучшие качества конкретной модели и подчеркивает ее достоинства:

  • 130А. Необходим для того, чтобы заменять все функциональные возможности бортового тягача. Вес прибора в комплекте с прицепом составляет 8 т.
  • 130Г. Грузовик бортового типа обладает длинной базой и оснащен специальной платформой.
  • 130В. Относится к седельной системе, предназначен для осуществления функций, адаптированных для тягача. Данная модель имеет колесную базу укороченной формы.
  • 130ВТ. Здесь выделяется главное преимущество, заключающееся в заднем мосте с усиленной конструкцией.
  • 130Б. Данный грузовик оформлен в виде самосвала, так как предназначен для осуществления работ в сельскохозяйственной деятельности.

Варианты, отличающиеся усиленным мостом сзади, показали, что общий вес конструкции сильно повышается без возможности к снижению, что нередко становилось причиной спада общей производительности данных моделей.

Технические характеристики

Данное усовершенствование имеет множество преимуществ, среди которых улучшение тягово-динамических характеристик. Упрощенные варианты конструкций выпускаются в комплекте с односкоростным мостом.

Изучите фронтальные погрузчики российского производства, используемые в строительстве и горнодобывающей отрасли.

Их основные технические характеристики подробно описаны в другой нашей статье.

Отдельная статья посвящена экскаваторам-погрузчикам Вольво.

Плюсы и минусы самосвала

Преимущества:

  • Автомобиль работает за рекордно низкую стоимость (сравните с китайским самосвалом Шакман), так как доступен наиболее дешевый бензин, который расходуется в экономичном режиме.
  • Перевозка грузов осуществляется в соответствие с правилами как по обычным дорогам, так и по местности с плохим качеством покрытия.
  • Радиус разворота составляет 7 м, что позволяет осуществлять комфортное передвижение там, где аналогичная техника проехать не имеет возможности.
  • Некоторые модификации обладают режимами удобной работы с грузом, что позволяет загружать и выгружать его с любого ракурса и практически на любые места.

Недостатки:

  • Скорость машин в большинстве случаев ограничивается стандартными показателями, что на данный момент неприемлемо в условиях выполнения работ по доставке.
  • Грузоподъемность грузовых автомобилей не является рекордной.
  • Есть узконаправленные модели, использование которых ограничивает владельца во многих ситуациях, что часто провоцирует появление необходимости в приобретении новых машин.

Эргономика

Практически полный комплект модификаций ЗИЛ-130 оснащен двигателем, состоящим из 8 цилиндров (например у газон некст – 4 цилиндра). Они расположены в стандартной последовательности, образовывая букву V. Мотор работает по принципу жидкостного охлаждения. Некоторые разновидности грузовых автомобилей, которые выпускались для экспорта за рубеж, были оснащены двигателями, выпускающимися в других странах.

Иногда в конструкцию машин устанавливался предпусковый обогреватель. Это необходимо в тех случаях, когда машина разработана для применения при низких температурах, то есть в жестких климатических условиях.

Самосвал ЗИЛ-130

Гидравлика кузова

Устройство поднятия и перемещения кузова вниз сконструировано из бака по объему 17 л, насоса, работающего по механическому принципу, который функционирует от коробки, предназначенной для набора мощности, до специального гидроцилиндра, служащего для поднятия кузова.

Специальная коробка отбора обладает приводом, простирающимся от более дальней части КПП. Она необходима для набора значения передачи с максимальными 4,5 л. с.

Трансмиссия

ЗИЛ-130 обладает приводом на дальнюю ось. Сцепление разработано по сухому принципу, имеет 1 диск. КПП обладает 5 ступенями, работает по механическому принципу, также характеризуется 2 синхронизаторами. Шестерни передач отличаются постоянным зацеплением. Исключение составляют 1 и 5 модули.

Когда данный автомобиль только вышел с конвеера, особенности конструкции КПП казались многим новаторскими. В последствии данное устройство претерпело множество работ по усовершенствованию, при этом особенным переменам подвергся ведомый вал.

Внешняя шейка этого прибора отмечена специальным подшипником. Многие узлы также подверглись значимым изменениям, которые необходимы для усовершенствования модели.

Особенности работы

Карданный вал в конструкции служит для оптимальной передачи крутящего момента, расположенного на обратной стороне моста, что осуществляется в рамках системы КПП. Модель, разработанная по первоначальному плану и предназначенная для сельского хозяйств, а также ее удлиненный вариант применяют 2 вала, работающие с опорой промежуточного типа. Она плотно прикрепляется к раме.

Существует укороченный вариант данной конструкции, где действует 1 вал, для поддержания которого необходима опора промежуточного типа.

Тормозная система

Во внутренней конструкции ЗИЛ-130 применяются тормоза барабанного типа. Они расположены на каждом колесе. Работают посредством функционирования пневматической системы.

Основной запас воздуха содержится в отдельном баллоне под давлением, которое нагнетается при участии компрессора. Он работает с помощью ременной передачи.

Модель 130

Данный компрессор сконструирован из 2 цилиндров, которые при совместной работе обеспечивают производительность равную 2000 об/мин – 220 л/мин. Есть стояночный тормоз, который необходим для блокировки карданного вала.

Двигатель

В первой версии модели был вмонтирован двигатель карбюраторного типа, однако он был введен в эксплуатацию только в экспериментальных целях. В системе было заложено 6 цилиндров, которые на схеме обозначались символом, похожим на букву «V».

Более поздние этапы разработок обозначились использованием 8 цилиндров, что позволило повысить мощность двигателя до 150 л. с. Транспортное средство может развивать максимальную скорость до 90 км/ч. Этот мотор отличается местонахождением клапанов, так как все они располагаются сверху.

Общий вид

Максимальный уровень сжатия составляет 6,5, при этом в минуту осуществляется до 3000 оборотов. Это наиболее высокие показатели.

Карбюратор К-88 состоит из 2 камер. Он помещен в верхний отсек, отличается падающим потоком. В системе важное значение придается ускоряющему насосу, который осуществляет работу по механическому принципу. В его конструкции присутствует центробежный регулятор, который уравнивает численность оборотов коленвала до оптимального уровня.

Мотор смазывается с применением давления с помощью разбрызгивания необходимой жидкости. В эту систему вмонтировано фильтрационное устройство. В предыдущих модификациях оно представляло собой композицию из тонких стальных пластин. Чтобы выполнить наиболее качественную очистку, применялась специальная реактивная центрифуга.

Поддержка работы двигателя осуществляется за счет топливного насоса. Он обладает 2 впускными и 1 выпускным клапанами. Для функционирования системы подбирается бензин марки А-76.

Обдув картера осуществляется по закрытому принципу. Фильтр ВМ-16 необходим для очистки воздуха в 2 этапа.

Для сравнения можете ознакомиться со статьей про двигатель МАЗ 5551.

Заключение

ЗИЛ-130 не является новейшей разработкой, однако до сих пор применяется как в строительстве, так и в целях доставки грузов общего назначения. Нередко используется в сельской хозяйстве, так как комфортабельность эксплуатации и невысокая цена для некоторых водителей является решающими качествами.

Чтобы убедиться в полезности транспортного средства, следует применять его для несрочных задач, делая скидку на дату изготовления.

Также для сравнения можете ознакомиться со статьей про самосвал БелАЗ 75710 технические характеристики.

Владельцу грузовой техники будет интересно узнать о о том, что делать, если нужен грузовой эвакуатор.

machinspec.com

Объем кузова ЗИЛ - сколько кубов песка, щебня, дров в самосвале

Популярным видом спецтехники является самосвал ЗИЛ, история которого началась в 1957 году. Первоначально завод имени Лихачева выпускал только военные машины.

Общие сведения

Учитывая их выносливость, широкие технические возможности, автозавод начал выпуск серии автомобилей для сельского хозяйства, различных отраслей промышленности.

Самосвал ЗИЛ, благодаря приемлемой ширине, получил название «колхозник». Чуть позже эти машины стали применять на строительных работах: перевозить землю, песок, щебень.

Возникли вопросы: сколько кубов материалов можно перевезти на таком самосвале, каков объем кузова ЗИЛ?

Виды самосвалов

Эти машины продолжают выполнять свои функции даже сейчас, по прошествии более полувека с начала их выпуска. Вместимость ЗИЛ130 не такой большой, но его хорошо использовать для работы с железнодорожным транспортом, так как высота его кузова равна высоте пола вагона. Эта особенность значительно упрощает процессы погрузки и выгрузки.

Существует несколько модификаций автомобилей ЗИЛ:

Модель 130 — самый распространенный бортовой автомобиль со следующими размерами платформы:

  • длина — 3752 мм;
  • ширина — 2326 мм;
  • высота — 575 мм.

Перемножив эти величины, получается фактический объем кузова ЗИЛ— 5.02 м3.

Модель 131 представляет собой вездеход с полным приводом, был создан для армии. Размеры: 3600х2322х915 мм.

Фактический объем получается равным 7,64 м³.

Модель 554 — длиннобазная модель, предусматривала разгрузку по боковым сторонам. Вместимость его кузова равна 5 м3. Модель короткобазной модификации ЗИЛ 555 не имела такой возможности. Модификация 554 очень популярна в России, этот автомобиль перевозит сельскохозяйственные грузы.

Самосвал ЗИЛ 555, имеющий скругленный кузов, появился позже под названием Лодочка. Его вместимость меньше всех остальных, она составляет всего 3 м³.

Расчет объема кузова для перевозки песка

При загрузке машины следует учитывать плотность материала. Песок тяжелый. Технические характеристики ЗИЛ 130 позволяют загружать объем кузова самосвала максимально до 5 тонн. Иногда водители допускают загрузку до 6.5 тонны, зная о наличии такой технической возможности у своей машины.

Какой объем кузова ЗИЛ займет песок весом 5 тонн?

Плотность песчаной массы составляет от 1400 до 1800 кг/м3. Для расчета обычно берут среднее значение, равное 1600 кг/м3.

Чтобы не допустить перегруза машины, нужно определить, сколько кубов песка содержится в пяти тоннах. Для этого необходимо выполнить несложное вычисление:

5000:1600 = 3,125 м³, или предельную загрузку:

6500:1600 = 4,063 м³.

Плотность песка можно определить точнее экспериментальным методом. Для этого нужно:

  • взять обычное ведро, емкостью 10 литров, наполнить его песком и взвесить;
  • взвесить ведро без песка;
  • вычесть вес тары из общего веса;
  • разделить полученное значение на 10 — это будет плотность песка в т/м³.

Чтобы не ошибиться в подсчетах количества песка, избежать перегруза машины, рекомендуется делать расчет с поправочным коэффициентом. Рекомендуемая величина коэффициента — 1.1–1.3.

Расчет объема кузова для перевозки строительных материалов

Расчет щебня производится аналогично предыдущему с использованием показателя плотности:

Фактическая грузоподъемность

  • при перевозке 6,5 тонны щебня (1300 кг/м³) количество его кубов в ЗИЛе составит: 6500 кг : 1300 кг/м³ = 0 м³;
  • при перевозке щебня (1500 кг/м³) кубов в ЗИЛе будет:

6500 кг:1500 кг/м³ = 4.33 м³.

Оба случая не требуют объема более 5 м³.

Для каждого вида сыпучих материалов можно рассчитать вместимость для погрузки в определенный вид транспорта, пользуясь данными их плотности.

Таблица значений плотности для некоторых видов щебня:

Наименование щебня Плотность, кг/м³ Кубов в 1 тонне материала
Гранитный 1470 0.680
Гравий 1400 0.714
Песчаник 1300 0.769
Терриконовый 1150 0.870
Мраморный 1500 0.667
Известняковый 1300 0.769
Туфовый 800 1.250
Шлаковый 1500 0.667

Туфового щебня при кузове 5 кубов можно увезти соответственно:

5 х 800 = 4000 кг (4 тонны).

При расчетах нужно учитывать, что плотность строительных материалов зависит еще от некоторых параметров:

  • повышенной влажности – она увеличивает вес одного и того же количества материала;
  • наличия различных примесей, которые могут утяжелить или облегчить материал;
  • размеров фракции. Существует единая шкала для определения стандартных параметров в каждом отдельном случае.

Рассчитать вес груза, который войдет в кузов автомобиля, можно по данным производителя сыпучих материалов. Если таких данных нет, то можно определить показатель опытным путем и произвести расчет.

Перевозка других материалов

Для перевозки снега может оказаться полезной информация о весе 1 м3 снежной массы. Эти данные различаются для разных видов снега.

Таблица веса кубометра снега:

Состояние снега Плотность, кг/м³
Только выпавший 50–100
Сухой, чистый 100–300
После метели 120–180
Снег в степи или тундре 200–400
Тающий снег 350–600

Сколько кубов дров может вместить ЗИЛ?

Грузоподъемность этих машин составляет 5 т. Вес древесины позволяет загрузить 7–8 кубов березы.

Но из-за разных размеров платформ загрузка разных моделей машин может отличаться.

Классический бортовой 130-й и самосвал 554 модели вмещают 5 м³, а при погрузке с горкой и наращиванием бортов — 7 и более кубометров.

Самосвал 554 модели вмещает 5 кубов.

Самый маленький из этой серии самосвал 555 модели Лодочка вмещает всего 3 кубометра дров. Даже с наращиванием бортов на нем сложно увезти свыше 5,5 кубометров.

Армейский 131-й вмещает дров 7,64 кубометра.

Автомобиль ЗИЛ130 широко применяется во многих областях хозяйственной деятельности благодаря ряду преимуществ, среди них:

  • компактность, позволяющая передвигаться с отличной маневренностью в любых условиях: в городе, на строительной площадке, в условиях бездорожья;
  • простота в обслуживании;
  • широкая кабина, вмещающая троих человек;
  • низкая стоимость техники;
Видео: Автомобили-самосвалы ЗиЛ-ММЗ 1991

specnavigator.ru

130 - технические характеристики и особенности грузовика

Зил-130 впервые сошел с конвейера в 60-х. Заводу им. Сталина удалось выпустить авто с синхронизированной КПП, оборудованный гидроусилителем руля. Новый самосвал не только оправдал надежды, но и превзошел их: омыватель стекла, подогрев мотора, трехместная кабина — все это было в новинку. Зил-130, технические характеристики которого были направлены на максимально эффективную работу, оказался настолько успешным, что производится и поныне. Изменилось только название — теперь это «АМУР 53131». Что же особенного в этой модели и почему этот грузовик стал одним из самых мощных в Советском Союзе? В этой статье мы рассмотрим этот вопрос.

Двигатель

V-образный восьмицилиндровый 4-хтактный двигатель ЗИЛ-130 отличается экономным объемом — около 6 л. Вначале движок грузовика являлся карбюраторным, но уже через 10 лет использования стартовал модельный вид с природным газом. Если это бензин, расход топлива ЗИЛ-130 на 100 км — примерно, 30 л. При этом можно использовать недорогое топливо А-72 или А-76.  Технические нюансы двигателя отображены в таблице.

Схема питания Карбюратор
Количество клапанов 2
Число цилиндров 8
Положение Спереди, продольно
Мощность в л.с.

135-150

Объем в л. 5.99
Вращение в об./м. 3200
Способ понижения температур Воздушно-жидкостный
Объем бака, л. 176
Максимальная скорость км/ч 90

Также были разработаны модели для холодных климатических зон с препусковым обогреванием.

Коробка передач

Синхронная заднеприводная КПП оборудована косозубыми шестернями постоянного сцепления. Крутящийся момент подается к заднему мосту, в результате ЗИЛ-130 «Колхозник» более качественно сцепляется с грунтовкой и асфальтированной дорогой.

Коробка переключения Механика
Число положений 5
Привод Заднеприводной

Особенности кузова

Все виды кузова подразумевают либо заднюю разгрузку, либо разгрузку в сторону. Размеры кузова следующие: высота равняется высоте ж/д вагона, что ускоряет погрузку/выгрузку; площадь платформы равна 8.7 м2; объем кузова стандартного ЗИЛ-130 самосвал — 5 м. к. В советские времена большой размер кузова, а также вместительная кабина ЗИЛ позволяли использовать машину для транспортировки рабочих. Данные по объему кузова смотрите в таблице.

С установленными бортами 7.8 м3
Без бортов 5 м3
Площадь платформы 8.7 м2
Направления разгрузки Прямо и в стороны
Угол подъема 50 гр.
Размер платформы 2325 на 3752 мм
Задняя загрузка
Боковая загрузка

Гидравлика

Технология подъема/опускания кузова включает бак, предназначенный для гидравлической жидкости, емкостью 17 л, механический насос и гидроцилиндр подъема.

Грузоподъемность и общие размеры

ЗИЛ-130 самосвал сначала обладал грузоподъемностью в 4 т; в нынешнее время грузоподъемность автомобиля ЗИЛ-130 достигла отметки в 6 т. Для передней оси возможна максимальная нагрузка в 2.625 т, для задней — 7.9 т. В таблице рассмотрим общие габариты данного грузового автомобиля.

В ширину (в миллиметрах) 2500
В высоту 2400
В длину 6675
Колесная основа 3800

Дополнительные

характеристики и модификации

Тормоза относятся к колодочно-барабанному виду; действуют при помощи пневматики. Для работы тормозной системы используется компрессор, наполняющий соответствующий баллон сжатым кислородом — КПД при 2 тысячах оборотов составляет 220 л/м. Электрическое питание грузовика вырабатывает аккумулятор. Напряжение — 12 в; ток — 90 А/ч. Размер резины (шин, покрышки) — 260-508(P) R20.

Для автомобильной промышленности СССР использовалось довольно передовое рулевое управление: гидравлический усилитель с удвоенным насосом лопастного вида, вращающимся от коленчатого вала посредством ремня, тогда считался новаторским решением. Чтобы узнать, сколько весит ЗИЛ-130, нужно определить наименование конкретной модели.  Масса стандартного варианта — 4300 кг.

Было разработано 5 модификаций автомобиля:

  • 130А — бортовой тягач;
  • 130Б — самосвал, широко применяется в сельскохозяйственных работах;
  • 130В — седельный тягач ;
  • 130Г — удлиненныйй бортовой грузовик с платформой;
  • 130ВТ — с усиленным задним мостом, отличительной особенностью .
Удлиненный бортовой грузовик

Седельный тягач

Самосвал

Заключение

Тот факт, что первоначальная модель автомобиля ЗИЛ-130 была разработана еще в советские времена и по многим показателям уступает своим современным аналогам, никак не влияет на его популярность. Машина задействована при строительстве домов и для вывоза бытовых грузов. Авто имеет стандартный вес (к примеру, модель «Коротыш» весит 2850 кг). Также модель востребована в сельском хозяйстве, где важным фактором является удобство в сочетании с невысокой стоимостью эксплуатации.

naperevoz.ru

ЗИЛ-130 технические характеристики

Прототип ЗИС-125
Годы выпуска 1962—2014
Тип грузовой
Компоновка Переднемоторная, привод-задний
Колесная формула 4 х 2
Мест в кабине водитель + 2 пассажира
Габариты
Длина 6675 мм.
Ширина 2500 мм.
Высота 2400 мм.
Дорожный просвет 275 мм.
Колесная база 3800 мм.
Колея передняя 1800 мм.
Колея задняя 1790 мм.
Снаряженная масса 4300 кг.
Полная масса ? кг.
Грузоподъёмность 6000 кг.
Радиус поворота 8,9 м.
Распределение нагрузки на переднюю/заднюю оси 4200 / 9,9 тонны
Максимальный наклон 38o
Двигатель ЗИЛ-130
Марка ЗИЛ-130
Тип бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Конфигурация рядный
Рабочий объём 5969 см3
Мощность двигателя 150 л. с. при 3200 об/мин.
Максимальный крутящий момент 402 Н·м, при 2000 об/мин
Степень сжатия 6,5
Число цилиндров 8
Число клапанов 16
Клапаный механизм OHV
Материал блока цилиндров чугун
Материал ГБЦ алюминевая
Диаметр цилиндров 100 мм.
Ход поршня 95 мм.
Расположение цилиндров V-образное под 90o
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Система питания Карбюратор К-88
Система питания закрытая
Рекомендуемое топливо А-66 или А-72
Трансмиссия
Сцепление сухое, однодисковое, с пружинным гасителем крутильных колебаний.
Коробка передач механическая, 5-ступенчатая
Главная передача двойная, с парой конических зубчатых колес, передаточное  — 6,32
Подвеска
Подвеска передняя полу-эллиптическая рессора с телескопическими амортизаторами
Подвсека задняя балансирная на полу-эллиптических рессорах
Мосты планетарные, с полуосями и дифференциалами
Привод карданный, механический
Карданов 2
Тормозная система колодочная, барабанного типа
Привод тормозов механический
Рулевой механизм глобоидальный, червячный, с тремя гребнями на ролике
Передаточное число 23,5
Общие характеристики
Максимальная скорость без прицепа 90 км/ч.
Расход топливана 100 км. 29 л.
Объём топливного бака 175 л.
ЗИЛ-130 базовый автомобиль (как бортовой, так и универсальное шасси), первый серийный вариант с двигателем ЗИЛ-130 мощностью 148 л. с.
ЗИЛ-130-66 модификация 1966 года, с увеличенной до 150 л.с. мощностью двигателя и рядом усовершенствований в конструкции.
ЗИЛ-130-76 базовый вариант образца 1976 года. Грузоподъёмность увеличена до 6 тонн
ЗИЛ-130-80 модификация 1980 года, укомплектованная тремя независимыми тормозными системами
ЗИЛ-130А грузовик с бортовой платформой, предназначенный для постоянного использовании в качестве тягача, с прицепом схожей грузоподъёмности.
ЗИЛ-130Б специальное шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа
ЗИЛ-130В седельный тягач; «ЗИЛ-130ВТ» — седельный тягач с усиленным задним мостом.
ЗИЛ-130Г бортовой и универсальное шасси, длиннобазный (с базой 4,5 м).
ЗИЛ-130ГУ особо длиннобазный (5,6 м), с использованием узлов от «ЗИЛ-133/Г1».
ЗИЛ-130Д1 шасси под промышленные самосвалы «ЗИЛ-ММЗ-555» и «ЗИЛ-ММЗ-4502».
ЗИЛ-130Д2 шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под промышленные самосвалы-тягачи «ЗИЛ-ММЗ-555А» и «ЗИЛ-ММЗ-45022».
ЗИЛ-136И автомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с.
ЗИЛ-136ИГ длиннобазный (база 4,5 м) автомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с.
ЗИЛ-130К шасси с двигателем «ЗИЛ-157Д» мощностью 110 л. с., под промышленные самосвалы «ЗИЛ-ММЗ-555К» и «ЗИЛ-ММЗ-45021» (колёсная база 3,3 м).
ЗИЛ-138, 138А, 138И газобаллонные версии 130-го, предназначенные для работы на сжиженном газе.

dar-web.ru

ЗИЛ-130 технические характеристики



ЗИЛ-130

СОДЕРЖАНИЕ

1 Введение

2 История ЗИЛ-130

3 Технические характеристики ЗИЛ-130

4 Двигатель ЗИЛ-130

система охлаждения двигателя

система смазки двигателя

система питания двигателя

трансмиссия

тормозное управление

5 Кабина ЗИЛ-130

6 Обзор базовых и серийных модификаций

ВВЕДЕНИЕ

Автомобиль ЗИЛ-433360 производится акционерным обществом АМО ЗИЛ с 1990 г и является  последовательной модернизацией автомобилей семейств ЗИЛ-130 и ЗИЛ-431410.

Автомобиль предназначен для перевозки грузов по любым автомобильным дорогам с твердым покрытием, а также по полевым дорогам, если состояние грунта обеспечивает его нормальную проходимость. Автомобиль изготовлен в исполнении  по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от плюс 50 до минус 40 — °С относительной влажности воздуха до 80 % при 20 °С, запыленности воздуха  до 1,5 г/м3‚’ средней скорости ветра до 20 м/с и в районах, расположенных на высотах до 3000 м над уровнем моря, при соответствующих изменениях тягово динамических качеств. Автомобиль рассчитан на эксплуатацию при безгаражном хранении.

На базе автомобиля ЗИЛ-433360 выпускаются следующие его модификации.

Автомобильное шасси 433362, предназначенное  для дооборудования специальными  кузовами и установками.

Автомобильное шасси ЗИЛ—494560, предназначенное  для дооборудования в строительный или сельскохозяйственный самосвал.

Седельный тягач ЗИЛ-442160, предназначенный для буксирования различных полуприцепов с грузом. Полная масса автопоезда. включая массу полуприцепа, 18 725 кг при эксплуатации по всем автомобильным дорогам.

Габаритные размеры автомобиля показаны на рис. 1. Автомобиль ЗИЛ-433360 продолжает развитие грузовых автомобилей  семейств ЗИЛ-130, ЗИЛ-431410 и отличается от них, прежде всего, установкой новой кабины по типу ЗИЛ-4331.

ЗИЛ-130 завод

ИСТОРИЯ ЗИЛ-130

Первые упоминания о ЗИЛ-130 относятся 1956 году. На нем устанавливался 6 цилиндровый двигатель, доставшийся от предыдущей модели. После череды экспериментов сердцем ЗИЛ-130 стал V образный 8 цилиндровый силовой агрегат мощностью 150 л/с. Ходили слухи, что мотор взяли от лимузина ЗИЛ-111, это полуправда. Некоторые инженерные решения у них были общие.

ЗИЛ-130 был необычным во всех отношениях. Синхронизированная коробка передач, гидроусилитель руля, просторная 3 местная кабина с панорамным ветровым стеклом, непривычная плавность хода. Но главное внешний вид.

Даже в Америке подобный дизайн только начинал входить в моду. Изучение передового опыта влетело в копеечку. Для ЗИЛА закупались лучшие образцы заокеанского автопрома но преклонения перед западом не было. Американцев вгоняли в хвост и в гриву по 3-4 тысячи километров. Производство ЗИЛ-130 работало как часы из ворот сборочного цеха выходило ежедневно в среднем 300 автомобилей.

ЗИЛ-130 конвеер

Основные данные                                                                                                         ЗИЛ-130

Тип автомобиля                                                                                                            Грузовой

Тип двигателя                                                                                            карбюраторный четырехтактный

Грузоподъемность                                                                                                          6000

Пассажировместимость мест                                                                                         3

Собственная масса кг                                                                                                    4980

Полная масса кг                                                                                                              10980

Габарит мм

длинна                                                                                                                              6675

ширина                                                                                                                             2500

высота                                                                                                                              2350

база мм                                                                                                                             3800

Колея мм

передних колес                                                                                                               1800

задних колес                                                                                                                    1790

Минимальный радиус поворота м                                                                               8,0

Максимальная скорость км/ч                                                                                        90

Минимальный дорожный просвет мм                                                                        270

ДВИГАТЕЛЬ ЗИЛ-130

Двигатель является сложным и дорогостоящим агрегатом и его ремонт требует специального оборудования и высокой квалификации обслуживающего персонала.

Техническое обслуживание двигателя включает диагностирование основных показателей работы двигателя, которое позволяет определить техническое состояние двигателя.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

Основные данные                                                                                                         ЗИЛ-130

Количество цилиндров                                                                                                       8

Расположение цилиндров                                                                                         V образное

Порядок работы                                                                                                          1-5-4-2-6-3-7-8

Литраж л                                                                                                                              6,000

Степень сжатия                                                                                                                    6,5

Мощность квт (л,с)                                                                                                               110

(150)

Число оборотов в минуту при максимальной мощности                                            3100

Система охлаждения двигателя

Система охлаждения двигателя, жидкостная закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 75…95 градусов.

В прогретом двигателе охлаждающая жидкость засасывается из радиатора в жидкостной насос и под определенным давлением по двум патрубкам насоса подается в левый и в правый блоки цилиндров и проходя через окна в межцилиндровых перегородках, охлаждает гильзы цилиндров.

система охлаждения
СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЗИЛ-130

СМАЗОЧНАЯ СИСТЕМА

В смазочную систему (рис. 3.5) входят: маслоналивная горловина, поддон “картера, масляныи насос с маслоприемником.
фильтры, масляный радиатор, трубопроводы, каналы, маслоизмерительный стержень и система вентиляции картера.

В изучаемых двигателях применяют комбинированную смазочную систему, при которой наиболее нагруженные детали смазываются под давлением, а остальные разбрызгиванием и самотеком.

Масло из масляного картера через маслоприемник засасывается масляным насосом и поступает из нагнетательной секции насоса в масляный фильтр и далее через главную масляную магистраль к
подшипникам коленчатого и распределительного валов. Затем по каналам в блоке и головках цилиндров подается к осям коромысел, коромыслам и в компрессор (в двигателях ЗИЛ—130 и —645).

Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опорные шейки распределительного вала,
Ось и коромысла клапанов, валы привода распределителя зажигания и масляного насоса компрессор.

зеркало цилиндров и поршневые пальцы смазываются разбрызгиванием. Распределительные шестерни, стержни клапанов, толкатели и кулачки распределительного вала смазываются самотеком.

Для поддержания давления масла в заданных пределах в системе смазки имеются предохранительные и перепускные клапаны.

система смазки
СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

Система питания Двигателя включает в себя приборы и устройства, предназначенные для хранения запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода продуктов сгорания. В систему питания (рис. 441)  карбюраторного двигателя входят: карбюратор, топливный бак, топливные фильтры, топливный насос, топливопроводы, воздухоочиститель, впускной и выпускной трубопроводы, глушитель.

На двигателях 3М3—53-11 и ЗИЛ—130 установлены двухкамерные карбюраторы соответственно К-126Б и К-88АМ.

система питания двигателя
ТРАНСМИССИЯ
сцепление ЗИЛ-130

Сцепление (рис. 7.1,а) на изучаемых автомобилях фрикционное, однодисковое, размещено в кожухе 12, прикрепленном к маховику 3, который выполняет функцию ведущего диска сцепления. Внутри кожуха имеются следующие детали: ведомый диск 4,нажимной диск 5, который соединен с кожухом при помощи выступов на диске (у автомобиля ГАЗ-5342) или пружинных пластин (у автомобилей ЗИЛ-431410 и ЗИЛ—645), обеспечивающих осевое перемещение диска относительно кожуха для выключения сцепления; рычаги 6 выключения сцепления, шарнирно установленные на игольчатых подшипниках. Ведомый стальной диск 4 с прикрепленными к нему фрикционными накладками через гаситель крутильных колебаний соединен с установленной на шлицах ведущего вала коробки передач ступицей 7. Гаситель крутильных колебаний   обеспечивает плавность включения сцепления и быстрое гашение крутильных колебаний за счет упругости пружин 10 и трения между дисками 9 гасителя и ведомым диском.

сцепление
ТОРМОЗНОЕ УПРАВЛЕНИЕ

На автомобилях ЗИЛ применяют тормозную систему с пневматическим Приводом (рис. 10.5), которая включает в себя колесные тормозные механизмы и контуры пневматического привода рабочей, стояночной и запасной тормозных систем. Тормозная система автомобиля ЗИЛ-4331, кроме того, включает в себя тормозной механизм и контур пневматического привода вспомогательной тормозной системы (моторный тормоз).

Тормозные механизмы (рис. 10.6) рабочей тормозной системы установлены на всех колесах. Тормозные механизмы задних колес являются общими для рабочей, стояночной и запасной тормозных систем.

Тормозные механизмы установлены на суп’портах, которые крепятся к фланцам поворотных цапф переднего моста болтами, а к фланцам картера заднего моста заклепками. На эксцентриковых осях, закрепленных в суппорте, установлены тормозные колодки 2 с фрикционными накладками. Оси 8 колодок имеют эксцентрические опорные поверхности, позволяющие правильно сцентрировать их с тормозным барабаном 7. При торможении колодки раздвигаются разжимным кулаком 4, а при растормаживании стягиваются пружинами.

Вал 15 разжимного кулака (рис. 10.7) вращается в прикрепленном болтами к суппорту кронштейне. На шлицевом конце вала установлен регулировочный рычаг с размещенными внутри него червячной шестерней 16 и червяком 14, закрепленным фиксатором 17. Регулировочный рычаг при помощи вилки 11 с пальцем 12
и штока соединен с мембраной 3, установленной между корпусом и крышкой тормозной камеры, и обеспечивает уменьшение зазоров между тормозными колодками и барабаном, увеличивающихся в результате износа фрикционных накладок.

тормозное управление

КАБИНА ЗИЛ-130

Кабина автомобилей ЗИЛ-433360 — цельнометаллическая, трёхместная, с целым панорамным неоткрывающимся стеклом ветрового окна типа «Триплекс».

Двери кабины имеют спускающиеся стекла и поворотные стекла форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.

Двери кабины, левая и правая, имеют замки, открывающиеся снаружи ключом, & изнутри ручкой. Стопор замка в нижнем положении блокирует открытие дверей снаружи.

Для открытия поворотной форточки двери необходимо повернуть ручку-запор, нажав предварительно на ее кнопку. Стеклоочиститель ветрового окна кабины с электроприводом. Сиденье водителя снабжено механизмом подрессоривания с регулировкой жесткости в зависимости от веса водитель перед посадкой на сиденье необходимо вращением ручки 2 установить указатель 3 против цифры на шкале, соответствующей весу водителя. Подвеска может быть заблокирована, при этом сиденье фиксируется в единственном (по высоте) положении.

Регулировкой предусмотрено несколько фиксированных положений спинки и подушки сиденья. Виды регулировок показаны на рис. 6.
Отопитель кабины предназначен для подачи тёплого воздуха в Кабину и обогрева стекла ветрового окна в случае его замерзания.
Оперение автомобиля  — интегрального типа, откидывается в перед.

кабина ЗИЛ- 2014

ОБЗОР БАЗОВЫХ И СЕРИЙНЫХ МОДИФИКАЦИЙ

Самый первый АМО ЗИЛ

АМО 1 первыйZIL -005АМО-ЗИЛРакетная установкаЗИС-150ЗИЛ-157ЗИЛ-130ЗИЛ-133ЗИЛ-133ГЯЗИЛ-131ЗИЛ-4331ЗИЛ-43276 ТЗИЛ-433180ЗИЛ-5310ЗИЛ-ТАПИРЗИЛ-4329 В1

Смотрите следующие статьи

zil-130-431410.ru

Самосвал ЗИЛ-130 - устройство и характеристики

Говорить о таком грузовике не приходится много, поскольку он знаком, наверное, всем, даже тем, кто видел грузовик только в компьютерных играх. Самосвал ЗИЛ-130 прожил почти полвека на отечественном рынке грузовых автомобилей и совсем недавно перестал выпускаться, хотя существует вероятность того, что выпуск возобновится, как это было после 1994 года с его модификациями.

Внешний вид самосвала ЗИЛ-130

Устройство самосвала ЗИЛ-130

За всю историю разработок производилось более 20 версий грузовика. Основная часть их комплектовалась 8-цилиндровыми двигателями с V-образным расположением элементов. 4-хтактный мотор по капотом грузовика выдаёт 150 л.с. на максимальных оборотах. Он запитан от карбюратора марки К-88АЕ. Стоит отметить, что экспортные модели используют не отечественные двигатели, а зарубежные марок Perkins, Valmet, Leyland разной мощности и конструкции.

Самосвал ЗИЛ-130 имеет колёсную формулу 4х2. Управляется она трансмиссией механического типа. Реализована она 5-ступенчатой коробкой передач. Сцепление однодисковое сухого типа. Задние колёса являются ведущими, а пара передних используется для управления. Рессорная подвеска дополняет ходовую часть. Передняя ось комплектуется гидравлическими амортизаторами, а задняя ось использует телескопические элементы.

Поскольку устройство используется как самосвал, ЗИЛ-130 комплектуется гидравлической системой для подъёма кузова. Бак для используемой жидкости имеет вместительность 17 л. При этом коробка отбора мощности позволяет получить до 4,5 л.с. Грузоподъёмность прототипа была всего 5 тонн, однако, в процессе модернизации этот показатель увеличился до 6 тонн.

В рулевом управлении грузовиком применяется гидроусилитель.
Кабина грузовика достаточно просторная и рассчитана на водителя и двух пассажиров. Он имеет комфортные сидения, систему отопления и в старых версиях предусматривались люки для проветривания, которые со временем были убраны из конструкции.
На базе этой же конструкции была построена целая серия пожарных машин.

Самосвал ЗИЛ-130 в работе

Расход топлива самосвала ЗИЛ-130

Топливный бак на 175 литров обеспечивает длительную бесперебойную работу устройства без дозаправок. Заправляется он бензином марки А-75. Расход топлива очень высок и может превышать 30 л на 100 км, что в современных условиях требует переоборудования техники газовым оборудованием или более экономичным дизельным двигателем.

Технические характеристики самосвала ЗИЛ-130

  • длина — 6675 мм;
  • колея передних колес — 1800 мм;
  • колея задних колес — 1790 мм;
  • высота по крыше кабины — 2400 мм;
  • высота по бортам грузовой платформы — 2050 мм;
  • колесная база — 3800 мм;
  • угол преодолеваемого наклона — 38 градусов;
  • диаметр разворота — 14 м;
  • снаряженная масса — 5100 кг;
  • грузоподъемность — 9000 кг;
  • полная масса — 14 100 кг;
  • распределение на переднюю ось — 4200 кг;
  • распределение на заднюю ось — 9900 кг.

Видео о самосвале ЗИЛ-130

tpscom.ru

ЗИЛ-130: технические характеристики, описание и особенности конструкции

Разработка самосвала, который должен был прийти на замену недостаточно удачной модели ЗИС-150, началась в 1953 году. Получившийся в результате ЗИЛ-130 мог перевозить до 4 т груза.

Расчет разработчиков был на то, что машина вберет в себя все лучшее, что было накоплено в опыте автомобилестроения за все годы работы. Все инженерные решения были достаточно технологичны для осуществления поставленных задач.

В итоге получилось целое семейство модификаций, для которых предусматривалась возможность монтажа разнообразных надстроек.

Двигатель ЗИЛа-130 и его технические характеристики

Изначально для автомобиля-сельхозника был предусмотрен экспериментальный двигатель карбюраторного типа. Шесть цилиндров, входящих в конструкцию, были расположены буквой «V».

Рабочий объем такого агрегата составлял 5 200 куб. см, а проектная мощность – 135 л. с. при 3 200 оборотах в минуту.

Развал блоков цилиндров составлял 90 градусов. Но на ближайших испытаниях выяснилось, что таких технических характеристик недостаточно, и возможность развивать необходимые динамические качества у машины отсутствует.

Следующим этапом разработки стало использование восьми цилиндров, расположенных по тому же принципу. Такая модернизация дала мощность в 150 л. с.

Производство предыдущей модели двигателя было свернуто по причине значительных конструктивных недостатков.

Новый двигатель давал машине возможность развить до 90 км/ч. Клапаны на этом четырехтактном моторе находятся сверху.

При максимальной мощности обороты составляют 3 000 в минуту при уровне сжатия в 6,5. Рабочий объем цилиндров такого двигателя — 5 996 куб. см.

Карбюратор К-88 характеризуется двухкамерным строением, верхним расположением и падающим потоком.

В конструкции используются экономайзерное устройство и насос для ускорения, работающий механически. Он снабжен пневматическим центробежным регулятором количества оборотов коленвала.

Смазка мотора происходит в комбинированном режиме по принципу разбрызгивания и с использованием давления. На начальных этапах в этот механизм было включено устройство глубокой фильтрации. Выглядело оно как набор тонких пластин из стали.

Для высокой очистки применялась центрифуга с реактивным приводом.

Топливный насос обеспечивает принудительное питание двигателя. Он создан по диафрагменному типу Б-9 с одним выпускным и двумя впускными клапанами. Для работы модель использует бензин А-76.

Принудительная система обдува картера имеет закрытый тип. Двухступенчатая очистка воздуха происходит посредством фильтра ВМ-16.

Закрытая система охлаждения имеет жидкостную специфику, заключающуюся в принудительной циркуляции охлаждающего состава с применением водяного насоса.

Технические характеристики компрессора и КПП ЗИЛа-130

В составе этого механизма имеются два поршня, которые крутит коленвал. Ему же вращение передает шкив, который, в свою очередь, объединен с другим фрикционным колесом вала вентилятора.

Соединительным элементом этой конструкции является клиновидный ремень.

Комбинированная смазочная система заключается в подаче масла в мотор, который охлаждается с помощью специальной жидкости. Вся эта конструкция связана с общим устройством понижения температуры двигателя.

Компрессор ЗИЛа 130-й модели является важной составляющей тормозной системы машины. Его функция в этой конструкции заключается в нагнетании воздуха в пневматическую систему.

Располагается компрессор на головке блока с его справой стороны. Рабочий объем такого устройства составляет 215 куб. см. Он способен показывать производительность 210 л в минуту. При этом потребляет всего 2,1 кВт мощности. Заявленная частота вращения находится на уровне 2 000 оборотов в минуту.

В тот момент, когда в системе, работающей по пневматическому принципу, давление составит 700 кПа, сработает контроллер давления. После этого воздух перестанет поступать в баллоны. В таком случае деятельность компрессора теряет смысл.

Мотор тратит мощность на поддержание работы этой системы, а напор воздуха при этом не нужен.

Среди типичных поломок этого узла можно выделить:

  • износ поршневых колец;
  • истирание уплотнителей коленвала;
  • засорение трубки удаления масла;
  • повреждение головок шатунов, расположенных снизу.

Все эти детали можно при необходимости легко заменить на новые. Выявить неисправность позволяют различные шумы и повышенное количество масла в конденсате.

Для долгой работы этого узла необходимо проверить, хорошо ли прикреплен компрессор к двигателю, крепко ли затянуты гайки на шпильках, вращающих головку, прочно ли зафиксирован шкив. Ежедневно необходимо проверять степень натяжения ремня.

Каждые 50 000 км предполагают проведение технического обслуживания, во время которого очищаются все поршневые клапаны, каналы воздухоотводов, пружины и седла.

Коробка передач, используемая в конструкции ЗИЛа-130, появилась среди разработок завода в 1961 г. Технические характеристики модели предполагают трехходовое строение. Главное передаточное число — 6,23. Этот узел характеризуется пятью скоростями.

Все шестерни конструкции находятся в постоянном сцеплении, кроме первой ступени и заднего хода.

В устройстве КПП используются два синхронизатора, выполненных по инерционному типу. Они используются для включения от второй до пятой передач. Ручной тормоз барабанного вида – это еще одна составляющая коробки передач на ЗИЛе-130.

В 1967 г. конструкция КПП претерпела некоторые изменения: в ней появился передний подшипник для ведомого вала, шейка вала изменила свою конструкцию. Вместо игольчатого подшипника появился сепаратор.

В новом варианте отсутствовало стопорное кольцо. Чтобы вода не попадала в КПП в момент преодоления брода или интенсивных осадков, ручка переключения скоростей изолирована с помощью резинового уплотнителя в виде чехла с хомутом.

С помощью специальной пасты производитель защитил крышку коробки и люков, поверхность картера КПП и другие элементы конструкции. Внутреннее пространство проветривается через вентиляционную трубку.

На верхней бобышке узла выбит заводской номер для простоты его идентификации. Картер такой коробки изготовлен из чугуна высокого качества, что позволяет значительно продлить срок его эксплуатации.

Ведущий, промежуточный и ведомый валы отлиты из прочнейшей стали, как и блок шестерен с его осью. Все это направлено на обеспечение максимального срока эксплуатации данного узла.

Автокран на базе ЗИЛ-130 и его технические характеристики

В сочетании с рассматриваемой моделью, как пишут во многих книгах, может быть использован автокран КС-2561Е, грузоподъемность которого составляет 6,3 т. Такое устройство оснащено механическим приводом.

Шасси снабжено стабилизатором и торсионным валом.

Важно! Откидные выносные опоры оснащены пружинными балансирами, которые можно смонтировать, используя автомобильные домкраты. Для вращения опорно-поворотного устройства используют роликовую конструкцию.

В качестве главного стрелового оборудования применяется невыдвижной решетчатый элемент. Основная стрела имеет базовую длину 8 м, при этом вылет варьируется от 3,3 до 7 м.

Если использовать выносные опоры, то грузоподъемность составит 6,3 т, без таких дополнений – лишь 1,1 т. В движении модель может поднять до 1,6 т, при этом скорость поднимания составит от 0,97 до 13,1 м/мин.

Грузоподъемность ЗИЛа-130

Показатели грузоподъемности модели варьировались в процессе модернизации автомобиля. Изначально машина могла поднять лишь 4 т, но вскоре эта цифра увеличилась до 5 т благодаря большому запасу прочности механизма.

После 1977 г. ЗИЛ-130 менялся еще больше: кроме внешнего вида модель стала справляться с грузом массой до 6 т.

Бортовой автомобиль с колесной базой 4х2 имеет полную массу 10 425 кг. Автопоезд может достигать по весу 18 525 кг. При этом максимально возможная нагрузка на переднюю ось составляет порядка 2 625 кг.

Задняя ось выдерживает 7 900 кг. В бак такой машины помещается до 170 л топлива.

Модификации грузовика ЗИЛ-130

Обилие выпущенных и запланированных к выпуску модификаций показывает всесторонние возможности модели:

  • 130А выполняет функции бортового тягача. В сумме с прицепом он весит 8 т;
  • 130Г – это бортовой длиннобазный грузовой автомобиль с платформой;
  • 130В – тягач седельной системы, характеризующийся укороченной колесной базой;
  • 130ВТ – в этой разновидности основным преимуществом является усиленный задний мост;
  • 130Б – это самосвал для сельхоздеятельности.

Модели с усиленным задним мостом показали повышение общего веса, что могло негативно повлиять на показатель общей производительности. При этом тягово-динамические характеристики улучшились. Более простые модели укомплектовывались односкоростным мостом.

Модификация 130Г вышла с конвейера в 1972 г. и работала с прицепом. Основное различие между машинами проявлялось в конструкции мостов, а также в оснащении.

Некоторые модели получили возможность работать на сжиженном нефтяном газе (ЗИЛ-138В1, ЗИЛ-138Д2). На базе этой машины даже создавались серийные пожарные автомобили:

  • АЦ-30(130)-63,
  • АЦ-40(130)-63Б,
  • АН-30(130)-64,
  • АЦ-40(130Е)-126,
  • АН-40(130Е)-127,
  • АГ-24(130)-198 и другие.

Универсальность ЗИЛа 130-й модели позволяет использовать его для разнообразных целей. Благодаря этому фактору такой автомобиль станет хорошим вложением денег.

Высококачественная сборка и большой запас прочности обеспечат длительную работу в любых погодных и дорожных условиях.

А историю создания автомобиля ЗИЛ-130 можно посмотреть прямо сейчас:

http://www.youtube.com/watch?v=0us6rhRhjIY

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

spez-tech.com

ЗИЛ модельный ряд (модификации и характеристики)

Самосвалы Зил выпускаются в большом количестве разнообразных модификаций. Это могут быть сочлененные самосвалы, а также полуприцепы, но все они настолько качественны по своим характеристикам и универсальны по комплектации, что из них создавали автокраны, пожарные машины, фургоны, а также автоцистерны. ЗИЛ грузовик эффективен как на территории бездорожья, так и в стесненных городских условиях. На высоте находятся такие важные для транспортного средства показатели, как грузоподъемность и экономичность.

Популярные модификации

На платформе автомобиля ЗИЛ производятся следующие модификации грузовых машин. У автомобиля ЗИЛ модельный ряд довольно разнообразен:

  1. Грузовой ЗИЛ-130Г – перевозка габаритных грузов и буксирование прицепов с общей весовой категорией до 8 тонн.
  2. ЗИЛ-130В1 – седельного типа тягач, который изначально спроектирован для буксировки груза массой до 14 тонн.
  3. ЗИЛ-130Д1 – это специальная платформа для построения самосвалов ЗИЛ-ММЗ-4502 и ЗИЛ-ММЗ-555.
  4. ЗИЛ-130Б2 – это платформа с особым пневматическим выводом, предназначенным для построения тягача, применяемого в сельском хозяйстве.
  5. Грузовой ЗИЛ-130Г – платформенная машина со специальными 2-ух секционными бортами. Здесь присутствует база колес 4 500 мм и уникальный по характеристикам мотор.
  6. ЗИЛ модель 130Д – это платформа для самосвала узкого строительного назначения, имеющая короткую базу колес — 33 см.
  7. ЗИЛ-130Б  платформа для техники особого сельскохозяйственного назначения с общей базой колес, равной 3 800 мм.

ЗИЛ 130Г

Все без исключения модели отличаются оптимальной комплектацией и возможностью идеально функционировать в разных климатических условиях.

Кузов ЗИЛа — габариты и характеристики

ЗИЛ кузов данного транспортного средства может быть не только грузовым, но также пассажирским. Для этой цели присутствуют откидные скамейки и возможность установки тента.

Вес авто 10425 кг
Грузоподъемность ЗИЛа 6000 кг
Максимальная скорость 90 (км/ч)
Мощность двигателя 150 л.с
Расход топлива 30 л на 100 км

Что касается средних габаритных показателей ЗиЛа, то его длина составляет 6 672 мм, ширина – 2 500 мм, общая высота – 2 400 мм. Объем платформы равен 5.10 кубических метров, а площадь пола составляет 8.72 квадратных метра.

Салон

У ЗИЛ кабина – это трехместный салон, который располагается сразу за двигателем. Сиденье можно отрегулировать по высоте, по длине, а также по наклону спинки. Среди присутствующих основных опций салона можно выделить:

  • Стеклоочиститель;
  • Отопитель;
  • Специальное устройство для промывки стекол;
  • Крыша салона оснащена двумя вентиляционными люками.

Кабина выполнена из цельного металла, а сиденья выполнены из мягких материалов. Все в ней продумано до мелочей, что делает салон максимально комфортным для водителей и для пассажиров. Здесь эргономично расположены основные приборы и механика управления.

Транспортное средство оснащено гидравлическим усилителем руля, благодаря чему значительно увеличилась общая простота управления автомобилем и его безопасность. При случайном разрыве переднего колеса, грузовику легко будет удержаться на дорожном участке.

Основные технические характеристики

Транспортное средство комплектуется 4-тактным восьмицилиндровым двигателем. У грузовика ЗИЛ двигатель мощный, этот параметр составляет 3000 оборотов в минуту. Общий рабочий объем двигателя достигает 6 литров. Особого внимания заслуживает специальная система смазки, которая характеризуется, как комбинированная с возможностью разбрызгивания и разными показателями давления. Система питания установленного движка относится к категории принудительной, также есть встроенная жидкостная система охлаждения.

Тормозная система

На грузовике установлена особая тормозная система, которая присутствует на всех колесах. Это тормоза особого барабанного типа, которые функционируют под влиянием современной пневмосистемы. Основной резерв воздушной массы находится в специальном резервуаре под достаточно сильным давлением. В рабочее состояние тормоза приводятся при помощи водяного насоса и установленной передачи. Работа компрессора осуществляется с двумя тысячами оборотами в минуту. Всего воздушных баллонов существует всего два, каждый по 20 литров.

Положительные и отрицательные свойства

Все большее количество автолюбителей принимают решение купить данные машины грузового назначения. Из данного средства можно сделать уникальное авто, так как присутствует возможность проведения оптимального апгрейда. Среди иных положительных факторов можно отметить такие важные показатели, как доступная стоимость транспортного средства, небольшие габариты, оптимальная ремонтопригодность и маневренность устройства. При необходимости можно без проблем найти нужные детали для проведения ремонта. Высокие показатели проходимости машины основаны на наличии встроенного рулевого усилителя, также мотор работает идеально.

Среди недостатков машины можно отметить небольшую скорость, которую в состоянии развить вездеходы, неидеальный мотор и грузоподъемность также не является рекордной. По причине давнего года выпуска детали довольно часто выходят из строя. Несмотря на достаточные комфортные условия салона, он немного уступает по меркам настоящего времени. Кресла можно регулировать, но они не совсем удобны для современных водителей. Мотор в кабине автомобилей ЗИЛ не слышен, машина и ее основные модификации передвигаются тихо. За свою 40-летнюю историю данные автомобили зарекомендовали себя, как прочный и очень надежный грузовой транспорт, относительно простой в процессе эксплуатации и в ремонте. И сейчас на дорогах страны можно встретить узнаваемый всеми ЗИЛ и ЗИС, который приобретают в качестве средства, решающего большое количество разных задач.

naperevoz.ru

Вес автомобиля зил 130 самосвал

Зил-130 впервые сошел с конвейера в 60-х. Заводу им. Сталина удалось выпустить авто с синхронизированной КПП, оборудованный гидроусилителем руля. Новый самосвал не только оправдал надежды, но и превзошел их: омыватель стекла, подогрев мотора, трехместная кабина — все это было в новинку. Зил-130, технические характеристики которого были направлены на максимально эффективную работу, оказался настолько успешным, что производится и поныне. Изменилось только название — теперь это «АМУР 53131». Что же особенного в этой модели и почему этот грузовик стал одним из самых мощных в Советском Союзе? В этой статье мы рассмотрим этот вопрос.

Двигатель

V-образный восьмицилиндровый 4-хтактный двигатель ЗИЛ-130 отличается экономным объемом — около 6 л. Вначале движок грузовика являлся карбюраторным, но уже через 10 лет использования стартовал модельный вид с природным газом. Если это бензин, расход топлива ЗИЛ-130 на 100 км — примерно, 30 л. При этом можно использовать недорогое топливо А-72 или А-76. Технические нюансы двигателя отображены в таблице.

Схема питания Карбюратор
Количество клапанов 2
Число цилиндров 8
Положение Спереди, продольно
Мощность в л.с.

135-150

Объем в л. 5.99 Вращение в об./м. 3200 Способ понижения температур Воздушно-жидкостный Объем бака, л. 176 Максимальная скорость км/ч 90

Также были разработаны модели для холодных климатических зон с препусковым обогреванием.

Коробка передач

Синхронная заднеприводная КПП оборудована косозубыми шестернями постоянного сцепления. Крутящийся момент подается к заднему мосту, в результате ЗИЛ-130 «Колхозник» более качественно сцепляется с грунтовкой и асфальтированной дорогой.

Коробка переключения Механика
Число положений 5
Привод Заднеприводной

Особенности кузова

Все виды кузова подразумевают либо заднюю разгрузку, либо разгрузку в сторону. Размеры кузова следующие: высота равняется высоте ж/д вагона, что ускоряет погрузку/выгрузку; площадь платформы равна 8.7 м2; объем кузова стандартного ЗИЛ-130 самосвал — 5 м. к. В советские времена большой размер кузова, а также вместительная кабина ЗИЛ позволяли использовать машину для транспортировки рабочих. Данные по объему кузова смотрите в таблице.

С установленными бортами 7.8 м3
Без бортов 5 м3
Площадь платформы 8.7 м2
Направления разгрузки Прямо и в стороны
Угол подъема 50 гр.
Размер платформы 2325 на 3752 мм

Гидравлика

Технология подъема/опускания кузова включает бак, предназначенный для гидравлической жидкости, емкостью 17 л, механический насос и гидроцилиндр подъема.

Грузоподъемность и общие размеры

ЗИЛ-130 самосвал сначала обладал грузоподъемностью в 4 т; в нынешнее время грузоподъемность автомобиля ЗИЛ-130 достигла отметки в 6 т. Для передней оси возможна максимальная нагрузка в 2.625 т, для задней — 7.9 т. В таблице рассмотрим общие габариты данного грузового автомобиля.

В ширину (в миллиметрах) 2500
В высоту 2400
В длину 6675
Колесная основа 3800

Дополнительные

характеристики и модификации

Тормоза относятся к колодочно-барабанному виду; действуют при помощи пневматики. Для работы тормозной системы используется компрессор, наполняющий соответствующий баллон сжатым кислородом — КПД при 2 тысячах оборотов составляет 220 л/м. Электрическое питание грузовика вырабатывает аккумулятор. Напряжение — 12 в; ток — 90 А/ч. Размер резины (шин, покрышки) — 260-508(P) R20.

Для автомобильной промышленности СССР использовалось довольно передовое рулевое управление: гидравлический усилитель с удвоенным насосом лопастного вида, вращающимся от коленчатого вала посредством ремня, тогда считался новаторским решением. Чтобы узнать, сколько весит ЗИЛ-130, нужно определить наименование конкретной модели. Масса стандартного варианта — 4300 кг.

Было разработано 5 модификаций автомобиля:

  • 130А — бортовой тягач;
  • 130Б — самосвал, широко применяется в сельскохозяйственных работах;
  • 130В — седельный тягач ;
  • 130Г — удлиненныйй бортовой грузовик с платформой;
  • 130ВТ — с усиленным задним мостом, отличительной особенностью .

Заключение

Тот факт, что первоначальная модель автомобиля ЗИЛ-130 была разработана еще в советские времена и по многим показателям уступает своим современным аналогам, никак не влияет на его популярность. Машина задействована при строительстве домов и для вывоза бытовых грузов. Авто имеет стандартный вес (к примеру, модель «Коротыш» весит 2850 кг). Также модель востребована в сельском хозяйстве, где важным фактором является удобство в сочетании с невысокой стоимостью эксплуатации.

В далеких 60-х годах с конвейера автомобильного завода им. Сталина сошел первый ЗИЛ-130, который до сих пор выпускается, но уже под названием АМУР 53131.

Технические характеристики ЗИЛ-130 самосвал для того времени были современными.

Это первый автомобиль из серии с гидроусилителем руля и синхронизированной КПП.

Технические характеристики самосвала

Технические характеристики автомобиля ЗИЛ-130 превзошли все ожидания. Появился стеклоомыватель, подогрев двигателя перед запуском, кабина стала трехместной. Автомобиль стал более комфортным.

Двигатель

Двигатель на ЗИЛ-130 представляет собой v-образную, восьмицилиндровую, 4-х тактную «ЛОШАДКУ». Рабочий объем двигателя ЗИЛ-130 – почти 6 литров, что при его довольно массивных габаритах очень экономно.

Изначально двигатель является карбюраторного типа, верхнеклапанный предназначался под ДТ, но спустя 10 лет эксплуатации начали выпуск и под природный газ.

Таблица 1 — Технические характеристики двигателя ЗИЛ-130
Название ЗИЛ-130
Расположение Продольно, спереди
Система питания Карбюратор
Цилиндры, шт. 8
Клапаны, шт. 2
Объем, л 5,99
Мощность, л.с. 150
Частота вращения, об/мин. 3200
Охлаждение Жидкостно-воздушное

Улучшенная синхронизированная заднеприводная коробка передач (КПП) ЗИЛ-130 с косозубыми шестеренками постоянного зацепления. Крутящий момент передается на задний мост, что даёт более эффективное сцепление с асфальтированной дорогой или грунтовым покрытием.

Таблица 2 — Устройство КПП ЗИЛ-130
Коробка скоростей Механическая
Количество скоростей 5
Привод Заднеприводная

Кузов

В зависимости от модификации были кузова с боковой и с задней разгрузкой. Высота кузова была такой же, как высота железнодорожного вагона, что упрощало погрузку и выгрузку товара.

Объем кузова ЗИЛ-130 – 5 м. куб, а площадь платформы – 8,7 м. кв. Благодаря тому, что объем кузова у самосвала ЗИЛ-130 достаточно большой, его иногда использовали и в сельском хозяйстве, для перевозки рабочих.

Тормозная система

Передние, задние и стояночный тормоза стандартные, колодочные, барабанного типа. С помощью пневматики приводятся в действие.

МТЗ 82 технические характеристики: описание, цены, видео.

Компрессор

Весь воздух находится в специальном баллоне под давлением, которое производит компрессор ЗИЛа-130. КПД компрессора на ЗИЛ-130 — 220 л/мин. при 2000 оборотах.

Электропитание

Электрооборудование ЗИЛ-130 однопроводное. Питание осуществляется от аккумулятора напряжением 12 вольт при токе 90 А/ч.

Габариты и грузоподъемность

В таблице 3 описаны габариты самосвала.

Таблица 3 — Габариты ЗИЛа-130
Длина, мм 6675
Ширина, мм 2500
Высота, мм 2400
Колесная база, мм 3800

Снаряженный вес ЗИЛ-130 – 9,360 т, а масса не загруженного тяжеловеса ЗИЛ-130 – 4,3 тонны. Грузоподъемность самосвала ЗИЛ-130 менялась в зависимости от модели и габаритов груза.

Изначально максимальная грузоподъемность была 4 тонны, но потом достигла отметки 6 тонн. Предельная нагрузка на переднюю ось – 2,625 т, а на заднюю – 7,9 тонн соответственно.

Модификации грузового автомобиля

Спустя несколько лет завод выпустил модификации ЗИЛ-130.
Всего было выпущено 5 видов:

  • ЗИЛ-130А – бортовой тягач;
  • 130Б – самосвал;
  • 130В – седельный тягач;
  • 130ВТ – с усиленным задним мостом;
  • ЗИЛ-130Г – бортовой длиннобазный с платформой.

Последняя работала с прицепом.

Технические характеристики автокрана

На базе шасси самосвала ЗИЛ-130 сконструирован автокран КС-2561Д и КС-2561ДА. Модифицированное шасси является троссионным с фиксируемой тягой и откидными выносными опорами.

Это «ДЕТИЩЕ» оснащено опорно поворотным механизмом роликового или шариковым двухрядного типа. Стрела в виду своей монолитности решетчатая, ибо выдвижной функции она не имеет.

Таблица 4 — Технические характеристики автокранов на базе ЗИЛ 130 КС-2561Д и КС-2561ДА.
Базовый автомобиль ЗИЛ-130
Мощность шасси базы, кВТ 110
Стрелочная установка
основная невыдвижная стрела
сменная с удлиненной стрелой, с удлиненной стрелой и гуськом
Длина основной стрелы, м 8
Вылет, м 3,3-7
Грузоподъемность, т 1,6
Скорость подъема/опускания груза 0,2-5,3
Частота вращения, об/мин 0,3-2,5
Длина, м 10,6
Высота, м 3,65
Ширина, м 2,5
Вес, т 8,8

Преимуществом автокранов на базе ЗИЛ-130 заключается в том, что максимальная высота подъема стрелы – 15 метров. Так что этот «Коллос Родосский» с лёгкостью поднимает груз на уровень 3 — 4-го этажа.

Liebherr кран, описание модельного ряда.

Читайте про минитрактор Гарден Скаут Т 12 отзывы в статье, нажав на ссылку.

Вывод

Выпущенный в 1957 году ЗИЛ-130 стал популярным среди грузовых автомобилей, в связи с надежностью и универсальностью. А большое количество модификаций позволило расширить его применение в сельской, коммерческой и даже в военной сфере.

Зил самосвал

ЗИЛ-130 технические характеристики

СОДЕРЖАНИЕ

1 Введение

2 История ЗИЛ-130

3 Технические характеристики ЗИЛ-130

4 Двигатель ЗИЛ-130

система охлаждения двигателя

система смазки двигателя

система питания двигателя

трансмиссия

тормозное управление

5 Кабина ЗИЛ-130

6 Обзор базовых и серийных модификаций

ВВЕДЕНИЕ

Автомобиль ЗИЛ-433360 производится акционерным обществом АМО ЗИЛ с 1990 г и является последовательной модернизацией автомобилей семейств ЗИЛ-130 и ЗИЛ-431410.

Автомобиль предназначен для перевозки грузов по любым автомобильным дорогам с твердым покрытием, а также по полевым дорогам, если состояние грунта обеспечивает его нормальную проходимость. Автомобиль изготовлен в исполнении по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от плюс 50 до минус 40 — °С относительной влажности воздуха до 80 % при 20 °С, запыленности воздуха до 1,5 г/м3‚’ средней скорости ветра до 20 м/с и в районах, расположенных на высотах до 3000 м над уровнем моря, при соответствующих изменениях тягово динамических качеств. Автомобиль рассчитан на эксплуатацию при безгаражном хранении.

На базе автомобиля ЗИЛ-433360 выпускаются следующие его модификации.

Автомобильное шасси 433362, предназначенное для дооборудования специальными кузовами и установками.

Автомобильное шасси ЗИЛ—494560, предназначенное для дооборудования в строительный или сельскохозяйственный самосвал.

Седельный тягач ЗИЛ-442160, предназначенный для буксирования различных полуприцепов с грузом. Полная масса автопоезда. включая массу полуприцепа, 18 725 кг при эксплуатации по всем автомобильным дорогам.

Габаритные размеры автомобиля показаны на рис.1. Автомобиль ЗИЛ-433360 продолжает развитие грузовых автомобилей семейств ЗИЛ-130, ЗИЛ-431410 и отличается от них, прежде всего, установкой новой кабины по типу ЗИЛ-4331.

ЗИЛ-130 завод

ИСТОРИЯ ЗИЛ-130

Первые упоминания о ЗИЛ-130 относятся 1956 году. На нем устанавливался 6 цилиндровый двигатель, доставшийся от предыдущей модели. После череды экспериментов сердцем ЗИЛ-130 стал V образный 8 цилиндровый силовой агрегат мощностью 150 л/с. Ходили слухи, что мотор взяли от лимузина ЗИЛ-111, это полуправда. Некоторые инженерные решения у них были общие.

ЗИЛ-130 был необычным во всех отношениях. Синхронизированная коробка передач, гидроусилитель руля, просторная 3 местная кабина с панорамным ветровым стеклом, непривычная плавность хода. Но главное внешний вид.

Даже в Америке подобный дизайн только начинал входить в моду. Изучение передового опыта влетело в копеечку. Для ЗИЛА закупались лучшие образцы заокеанского автопрома но преклонения перед западом не было. Американцев вгоняли в хвост и в гриву по 3-4 тысячи километров. Производство ЗИЛ-130 работало как часы из ворот сборочного цеха выходило ежедневно в среднем 300 автомобилей.

ЗИЛ-130 конвеер

Основные данные ЗИЛ-130

Тип автомобиля Грузовой

Тип двигателя карбюраторный четырехтактный

Грузоподъемность 6000

Пассажировместимость мест 3

Собственная масса кг 4980

Полная масса кг 10980

Габарит мм

длинна 6675

ширина 2500

высота 2350

база мм 3800

Колея мм

передних колес 1800

задних колес 1790

Минимальный радиус поворота м 8,0

Максимальная скорость км/ч 90

Минимальный дорожный просвет мм 270

ДВИГАТЕЛЬ ЗИЛ-130

Двигатель является сложным и дорогостоящим агрегатом и его ремонт требует специального оборудования и высокой квалификации обслуживающего персонала.

Техническое обслуживание двигателя включает диагностирование основных показателей работы двигателя, которое позволяет определить техническое состояние двигателя.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

Основные данные ЗИЛ-130

Количество цилиндров 8

Расположение цилиндров V образное

Порядок работы 1-5-4-2-6-3-7-8

Литраж л 6,000

Степень сжатия 6,5

Мощность квт (л,с) 110

(150)

Число оборотов в минуту при максимальной мощности 3100

Система охлаждения двигателя

Система охлаждения двигателя, жидкостная закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 75…95 градусов.

В прогретом двигателе охлаждающая жидкость засасывается из радиатора в жидкостной насос и под определенным давлением по двум патрубкам насоса подается в левый и в правый блоки цилиндров и проходя через окна в межцилиндровых перегородках, охлаждает гильзы цилиндров.

система охлаждения

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЗИЛ-130

В смазочную систему (рис. 3.5) входят: маслоналивная горловина, поддон “картера, масляныи насос с маслоприемником.
фильтры, масляный радиатор, трубопроводы, каналы, маслоизмерительный стержень и система вентиляции картера.

В изучаемых двигателях применяют комбинированную смазочную систему, при которой наиболее нагруженные детали смазываются под давлением, а остальные разбрызгиванием и самотеком.

Масло из масляного картера через маслоприемник засасывается масляным насосом и поступает из нагнетательной секции насоса в масляный фильтр и далее через главную масляную магистраль к
подшипникам коленчатого и распределительного валов. Затем по каналам в блоке и головках цилиндров подается к осям коромысел, коромыслам и в компрессор (в двигателях ЗИЛ—130 и —645).

Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опорные шейки распределительного вала,
Ось и коромысла клапанов, валы привода распределителя зажигания и масляного насоса компрессор.

зеркало цилиндров и поршневые пальцы смазываются разбрызгиванием. Распределительные шестерни, стержни клапанов, толкатели и кулачки распределительного вала смазываются самотеком.

Для поддержания давления масла в заданных пределах в системе смазки имеются предохранительные и перепускные клапаны.

система смазки

СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

Система питания Двигателя включает в себя приборы и устройства, предназначенные для хранения запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода продуктов сгорания. В систему питания (рис. 441) карбюраторного двигателя входят: карбюратор, топливный бак, топливные фильтры, топливный насос, топливопроводы, воздухоочиститель, впускной и выпускной трубопроводы, глушитель.

На двигателях 3М3—53-11 и ЗИЛ—130 установлены двухкамерные карбюраторы соответственно К-126Б и К-88АМ.

система питания двигателя

ТРАНСМИССИЯ

Сцепление (рис. 7.1,а) на изучаемых автомобилях фрикционное, однодисковое, размещено в кожухе 12, прикрепленном к маховику 3, который выполняет функцию ведущего диска сцепления. Внутри кожуха имеются следующие детали: ведомый диск 4,нажимной диск 5, который соединен с кожухом при помощи выступов на диске (у автомобиля ГАЗ-5342) или пружинных пластин (у автомобилей ЗИЛ-431410 и ЗИЛ—645), обеспечивающих осевое перемещение диска относительно кожуха для выключения сцепления; рычаги 6 выключения сцепления, шарнирно установленные на игольчатых подшипниках. Ведомый стальной диск 4 с прикрепленными к нему фрикционными накладками через гаситель крутильных колебаний соединен с установленной на шлицах ведущего вала коробки передач ступицей 7. Гаситель крутильных колебаний обеспечивает плавность включения сцепления и быстрое гашение крутильных колебаний за счет упругости пружин 10 и трения между дисками 9 гасителя и ведомым диском.

сцепление

ТОРМОЗНОЕ УПРАВЛЕНИЕ

На автомобилях ЗИЛ применяют тормозную систему с пневматическим Приводом (рис. 10.5), которая включает в себя колесные тормозные механизмы и контуры пневматического привода рабочей, стояночной и запасной тормозных систем. Тормозная система автомобиля ЗИЛ-4331, кроме того, включает в себя тормозной механизм и контур пневматического привода вспомогательной тормозной системы (моторный тормоз).

Тормозные механизмы (рис. 10.6) рабочей тормозной системы установлены на всех колесах. Тормозные механизмы задних колес являются общими для рабочей, стояночной и запасной тормозных систем.

Тормозные механизмы установлены на суп’портах, которые крепятся к фланцам поворотных цапф переднего моста болтами, а к фланцам картера заднего моста заклепками. На эксцентриковых осях, закрепленных в суппорте, установлены тормозные колодки 2 с фрикционными накладками. Оси 8 колодок имеют эксцентрические опорные поверхности, позволяющие правильно сцентрировать их с тормозным барабаном 7. При торможении колодки раздвигаются разжимным кулаком 4, а при растормаживании стягиваются пружинами.

Вал 15 разжимного кулака (рис. 10.7) вращается в прикрепленном болтами к суппорту кронштейне. На шлицевом конце вала установлен регулировочный рычаг с размещенными внутри него червячной шестерней 16 и червяком 14, закрепленным фиксатором 17. Регулировочный рычаг при помощи вилки 11 с пальцем 12
и штока соединен с мембраной 3, установленной между корпусом и крышкой тормозной камеры, и обеспечивает уменьшение зазоров между тормозными колодками и барабаном, увеличивающихся в результате износа фрикционных накладок.

тормозное управление

КАБИНА ЗИЛ-130

Кабина автомобилей ЗИЛ-433360 — цельнометаллическая, трёхместная, с целым панорамным неоткрывающимся стеклом ветрового окна типа «Триплекс».

Двери кабины имеют спускающиеся стекла и поворотные стекла форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.

Двери кабины, левая и правая, имеют замки, открывающиеся снаружи ключом, & изнутри ручкой. Стопор замка в нижнем положении блокирует открытие дверей снаружи.

Для открытия поворотной форточки двери необходимо повернуть ручку-запор, нажав предварительно на ее кнопку. Стеклоочиститель ветрового окна кабины с электроприводом. Сиденье водителя снабжено механизмом подрессоривания с регулировкой жесткости в зависимости от веса водитель перед посадкой на сиденье необходимо вращением ручки 2 установить указатель 3 против цифры на шкале, соответствующей весу водителя. Подвеска может быть заблокирована, при этом сиденье фиксируется в единственном (по высоте) положении.

Регулировкой предусмотрено несколько фиксированных положений спинки и подушки сиденья. Виды регулировок показаны на рис. 6.
Отопитель кабины предназначен для подачи тёплого воздуха в Кабину и обогрева стекла ветрового окна в случае его замерзания.
Оперение автомобиля — интегрального типа, откидывается в перед.

кабина ЗИЛ- 2014

ОБЗОР БАЗОВЫХ И СЕРИЙНЫХ МОДИФИКАЦИЙ

Самый первый АМО ЗИЛ

АМО 1 первый ZIL -005 АМО-ЗИЛ Ракетная установка ЗИС-150 ЗИЛ-157 ЗИЛ-130 ЗИЛ-133 ЗИЛ-133ГЯ ЗИЛ-131 ЗИЛ-4331 ЗИЛ-43276 Т ЗИЛ-433180 ЗИЛ-5310 ЗИЛ-ТАПИР ЗИЛ-4329 В1

Вес зил 130 сельхозник – АвтоТоп

Автомобили марки ЗИЛ Колхозник зарекомендовали себя как надежные и удобные в эксплуатации грузовики. Наверное, нет человека в России и СНГ, который не слышал об этой машине.

Использовался автомобиль ЗиЛ самосвал (ММЗ) в самых разнообразных отраслях, что позволило приобрести машине огромную популярность. Абсолютно заслуженную. Удобство и простота эксплуатации, отличные технические характеристики ЗиЛ Колхозник и надежность — стали поистине визитными картами ЗИЛа.

Ниже рассмотрим историю создания автомобиля, отрасли использования и модификации. А также раскроем все технические характеристики ЗиЛ 554.

Автомобиль ЗиЛ самосвал ММЗ 554

История создания ЗиЛа «Колхозник»

Свою историю грузовые автомобили ЗИЛ ММЗ 554 начинают с 1953 года. Именно в этом году именитый автомобиль сошел с конвейера завода. И мгновенно завоевал лидирующие места в нише грузовиков.

Выпуск данного автомобиля отразился на жизни практически любого края нашей страны. В каждом городе, поселке или колхозе появилась подобная машина. В той или иной модификации.

С каждым годом модельный ряд расширялся и совершенствовался. Самым популярным стал ЗИЛ ММЗ-554-М. Больше известного как «Колхозник». Данная модификация имела самосвальный тип кузова, с подходящими для многих работ габаритами.

ЗИЛ Колхозник — самосвал, фото ММЗ-544-М с боковой выгрузкой

Первые модели, которые известны многим в этом виде, стали выпускаться в 1964 году. Основывалась данная модель на прототипе ЗИЛ-130. Он изначально задумывался, как многофункциональная платформа для многих модификаций.

На базе данной модели были созданы автомобили для сельскохозяйственной, военной, строительной отрасли. С самыми разными платформами в каждой из них. Например, городские модификации мусоровозов или пожарных машин. Или грузовики для перевозки зерна или воды.

Технические характеристики автомобиля ЗиЛ самосвал

Свою популярность самосвал 554 получил не только из-за большого количества произведенных автомобилей. А из-за своих особенностей и характеристик. Выгодно его отличавших от других грузовых автомобилей, например, КамАЗ.

Автомобиль ЗиЛ 130 ММЗ 554 (самосвал) был легок в обслуживании и запчасти к, практически, любой модификации были абсолютно доступны. Также, грузовик мог передвигаться, практически, по любым дорогам, в том числе и по сильно заезженным колеям.

ЗИЛ ММЗ-544-М «Колхозник»

Модель 554-М обладала особенностью, которая сделала его популярным на всем пространстве СССР — это опрокидываемый кузов, портового типа и отличные технические характеристики самосвала ЗиЛ 130 (Колхозник).

Максимальная грузоподъемность ЗиЛ 554 9 тонн. Это у одиночного тягача. Но технические характеристики ЗиЛ 554 с запасом мощности двигателя, позволяли использовать прицеп еще на 8 тысяч килограмм.

Тип автоСамосвал
Колесная формула4×2
Полная масса авто, кг14100
Полная масса автопоезда, кг22000
Допустимая нагрузка на переднюю ось, кг4200
Допустимая нагрузка на заднюю ось, кг9900
Грузоподъемность ЗиЛ 554, кг9000
Площадь платформы, м28,7
Объем платформы, м35(+2,8)
Масса снаряженного авто, кг5100
Максимальная скорость (км/ч)90
ДвигательЗил-130 V8/2 4-тактный, карбюраторный (бензин А-76)
Мощность двигателя (л.с.)150
Коробка передачмеханическая, пятиступенчатая
Число передач5
Передаточное число ведущих мостов6,32
Подвескарессорная
Размер шин260-508(P)
Топливный бак175
Кабинацельнометаллическая, капотная компоновка трехместная
Экологический типEuro-0

Преимущества и недостатки

Автомобили ЗИЛ стали популярны не только в СССР, а потом и России. Их использовали по всему миру. Создавались даже модификации для тропических стран. И, безусловно, многие находили эти машины удобными и практичными, но также находились и недостатки.

ЗИЛ ММЗ 4502

Преимущества автомобиля

  1. Легкодоступность. Приобрести такой грузовой автомобиль мог позволить себе любой колхоз или предприятие. Ценовой диапазон был доступен многим. Более того, запасные части, а также ремонт базы грузовика, обходился в самые незначительные суммы.
  2. Удобство. Во времена массового производства автомобиля, ЗИЛ считался машиной повышенной комфортности. Он имел кабину для трех людей, с удобным панорамным лобовым стеклом, а также прекрасной отопительной системой.
  3. Грузоподъемность. Тоннаж автомобиля позволял перевозить не критически тяжелые грузы, но для сельхоз-работ, или же городского обслуживания — его вполне хватало.
  4. Проходимость. Автомобиль прекрасно справлялся с самыми сильными неурядицами с дорожным покрытием и просёлочной дороги. За что и стал любимцем многих водителей.

Недостатки автомобиля

Естественно, как и у любого автомобиля, у ЗИЛа были и свои недостатки. Самые известные из них, о которых расскажет любой, кто ездил некоторое время на этом автомобиле, являются:

  1. Отсутствие дизеля и расход топлива. 544-ый заправлялся исключительно бензином, который использовал в больших количествах. Не критичных, но больших. Это, иногда, доставляло неудобство и лишние затраты.
  2. Кожаный салон. Летом, в сильную жару, сиденья и остальные кожаные части салона, приходилось накрывать материалом. Иначе, легко можно было получить сильный ожег. Так как, нагревался ЗИЛ в кабине максимально.
  3. Грузоподъемность. Которую можно отнести и к плюсам, и к минусам. Иногда, в силу ограниченность нагрузки на переднюю ось, ее всё-таки нее хватало и приходилось использовать прицеп.

Конструкция и устройство кузова

Безусловно, грузовой автомобиль подобного типа, не первый в своем роде. Самосвалы и аналогичные по характеристикам машины, уже использовались в СССР и мире. Но. Все же, ЗИЛ имел ряд отличительных особенностей и модификаций.

Основной и самой удобной отличительной чертой автомобиля является конструкция кузова ЗиЛ Колхозник (размер и способность сваливать груз на три стороны). То есть, помимо технической возможности автоматического выгрузка, автомобиль совмещал в себе еще и платформу для перевоза грузов с откидывающимися бортами.

Конструкция, которой обладал кузов ЗиЛ ММЗ 554, позволяла расширить сферу применения автомобиля, что и было сделано во многих сельскохозяйственных коллективных хозяйствах. Машину использовали как грузовик для перевоза урожая, крупного лома, дерева и техники.

Самой популярной модификацией данной машины и модели, является ЗИЛ с боковым выгрузом. Что давало возможность использовать автомобиль в максимально узких местах выгрузки.

В целом, устройство автомобиля представляло из себя — грузовик с плоской, бортовой платформой для перевозки грузов. С автоматическим выгрузом и удобной загрузкой.

Модификации автомобиля ЗИЛ

ЗИЛ, в годы своего производства, был настолько популярным, что количество модификаций, вряд ли кто-то сможет подсчитать. Это связано с его массовым использованием и самостоятельных, не заводских, установках различных платформ.

Но машиностроительный завод-производитель создал для автомобиля ЗИЛ такие платформы и модификации, которые используются в некоторых странах и по сегодняшний день. Самые популярные из них:

  1. Пожарная машина. В СССР, в 70-80 года, парк пожарных автомобилей в стране, состоял практически на сто процентов из грузовиков ЗИЛ;
  2. Автовышка. Распространенная и востребованная модификация ЗИЛа, которая служила многие годы во многих городах всего мира;

Модификация ЗИЛ «Автовышка»

  1. Цистерна. Грузовой автомобиль для перевоза жидкостей. Начиная от воды, заканчивая молоком. Не редко в каких автомобиля перевозилась живая рыба;

Модификация ЗИЛ «Цистерна»

  1. Нанос. Служба насосных передвижных станций во многих городах базировалась именно на грузовиках ЗИЛ;

Модификация ЗИЛ «Вакуумная откачка»

  1. Автокраны и экскаваторы. Такие платформы устанавливались на эти автомобили ничуть не реже остальных;

Модификация ЗИЛ «Автокран»

  1. Мусоро- и снегоуборочные модификации. С установкой контейнеров для сбора мусора, а также ковшей и снегоочистительного оборудования — служили во многих городах СССР;

Модификация ЗИЛ «Мусоровоз»

  1. Будочные конструкции. Устанавливались для перевозки людей и инструментальной базы в самых разных отраслях и сферах;

Модификация ЗИЛ «Будка»

Естественно, это самая малая часть всех модификаций, которые были применены к грузовому автомобилю ЗИЛ. Но, еще одну — военную, стоит выделить отдельно.

Использование грузовых автомобилей ЗИЛ в военной сфере

Помимо сугубо гражданской службы, автомобиль ЗИЛ широко применялся в военной сфере. Разнообразные модификации и вариации, служили армии долгое время. Самыми популярными из них были:

  1. Транспорт пехоты. Бортовой грузовик с тентом и лавками внутри, для перевозки солдат. Использовался во многих странах мира;
  2. Установщик свай. Спец оборудование, установленное на грузовике, позволяло устанавливать сваи для временных мостов-переправ. Использовался в СССР и странах СНГ позже;
  3. Полевая кухня или баня. Две эти модификации, служили в обеспечении и являлись неотъемлемой частью дислокации войск;
  4. Грузовые. Специализированные грузовые ЗИЛа для перевозки разнообразного груза, военного назначения. От боеприпасов, до ракетных установок;
  5. Радарные установки. На некоторых модификациях ЗИЛа были установлены радары. Использовались в частях связи и разведки.

Стоит также отметить, что благодаря своим техническим параметрам, грузовой автомобиль ЗИЛ хорошо прижился в рядах вооруженных сил. Его крайняя неприхотливость, большой моторный отсек, механическая коробка передач и специализированное сцепление, позволяло ему конкурировать с КрАЗами и остальными именитыми конкурентами.

Более того, практически на всю армейскую серии ЗИЛов устанавливалась специальная колесная база. Которая в разы повышала проходимость и грузоподъемность.

Заключение

Сейчас, скорее всего, приобрести ЗИЛ в хорошем состоянии, с минимальным пробегом и с хорошими условиями хранения, довольно, проблематично. Но почитав его описании и отзывы владельцев, в случае необходимости, поискать такую машину стоит.

Легенда своего времени, а в странах СНГ и по сегодняшний день популярный автомобиль — заслуживает особого внимания и места в истории.

ЗИЛ-130 — первый гражданский самосвал марки, выпущенный еще в СССР. Изначально техника создавалась для военных нужд. Затем автомобили были адаптированы для гражданского населения. ЗИЛ-130 или просто «Колхозник» стал одной из самых массовых отечественных машин среднего тоннажа. Сегодня автомобиль сохраняет свои позиции на рынке за счет дешевизны и быстрой окупаемости.

ЗИЛ-130: история

Прежде чем выйти на дороги общего пользования, ЗИЛ-130 прошел немалый путь от разработки и испытаний до выпуска первой опытной партии. Первые шаги на пути создания автомобиля были сделаны в 1957 году. Советским инженерам понадобилось пять лет и титанические усилия, чтобы соотнести мощность автомобиля с его рабочими характеристиками и подобрать подходящий силовой агрегат.

Первая опытная партия ЗИЛ-130 сошла с конвейера завода-изготовителя в 1962 году. Признание пользователей автомобили получили только в 1963-м. Наконец, в 1964-м началось серийное производство машин. Выпуск ЗИЛ-130 продолжался вплоть до 2010 года на Уральском автомоторном заводе.

Технические характеристики ЗИЛ-130 самосвал

Долгий процесс подбора силового агрегата и рабочих показателей не прошел для ЗИЛ-130 даром. Миру явили новую машину, заслужившую диплом на международной выставке и получившую популярность у широкого круга пользователей из промышленного и сельскохозяйственного сектора.

Двигатель

На самосвалах ЗИЛ-130 используется заводской силовой агрегат с V-образным расположением восьми цилиндров. Карбюраторный четырехтактный мотор выдает 150 л.с. максимальной мощности. Частота вращения коленчатого вала достигает 3200 оборотов в минуту. Двигатель достигает максимального показателя полезного крутящего момента в точке 402 Нм.

Рабочий объем мотора составляет 5996 см3. Диаметр цилиндра двигателя равен 100 мм, ход поршня в цилиндре — 95 мм. Степень сжатия остановилась на отметке 6,5. Система питания — карбюратор. Потребности мотора обеспечиваются подачей топлива марки А-76 из топливных баков объемом 175 л.

Трансмиссия

На самосвалах ЗИЛ-130 устанавливается стандартная механическая пятиступенчатая коробка передач. Сцепление — сухое однодисковое. Привод распределяется на заднюю ось, передняя ось — рулевая. Колесная формула — 4х2. Стандартный размер покрышек — 260х508. Максимальная скорость движения по дорогам с твердым покрытием — 90 км/ч.

Стандартная рессорная подвеска ЗИЛ-130 была применена в автомобилях четвертого поколения ГАЗ. На передней оси использованы гидравлические амортизаторы, на задней — телескопические. Пневматическая тормозная система работает на барабанных механизмах.

Размер кузова ЗИЛ-130 самосвал

  • длина — 6675 мм;
  • колея передних колес — 1800 мм;
  • колея задних колес — 1790 мм;
  • высота по крыше кабины — 2400 мм;
  • высота по бортам грузовой платформы — 2050 мм;
  • колесная база — 3800 мм;
  • угол преодолеваемого наклона — 38 градусов;
  • диаметр разворота — 14 м;
  • снаряженная масса — 5100 кг;
  • грузоподъемность — 9000 кг;
  • полная масса — 14 100 кг;
  • распределение на переднюю ось — 4200 кг;
  • распределение на заднюю ось — 9900 кг.

Объем кузова ЗИЛ-130 самосвал

  • площадь самосвальной платформы — 8,7 м2;
  • объем самосвальной платформы — 5 м3;
  • объем с надставными бортами — 7,8 м3;
  • угол подъема платформы — 50 градусов;
  • направление разгрузки — назад, вправо, влево;
  • размеры платформы — 2325х3752 мм.

Получите выгодное предложение от прямых поставщиков:

Зил-130 впервые сошел с конвейера в 60-х. Заводу им. Сталина удалось выпустить авто с синхронизированной КПП, оборудованный гидроусилителем руля. Новый самосвал не только оправдал надежды, но и превзошел их: омыватель стекла, подогрев мотора, трехместная кабина — все это было в новинку. Зил-130, технические характеристики которого были направлены на максимально эффективную работу, оказался настолько успешным, что производится и поныне. Изменилось только название — теперь это «АМУР 53131». Что же особенного в этой модели и почему этот грузовик стал одним из самых мощных в Советском Союзе? В этой статье мы рассмотрим этот вопрос.

Двигатель

V-образный восьмицилиндровый 4-хтактный двигатель ЗИЛ-130 отличается экономным объемом — около 6 л. Вначале движок грузовика являлся карбюраторным, но уже через 10 лет использования стартовал модельный вид с природным газом. Если это бензин, расход топлива ЗИЛ-130 на 100 км — примерно, 30 л. При этом можно использовать недорогое топливо А-72 или А-76. Технические нюансы двигателя отображены в таблице.

Схема питанияКарбюратор
Количество клапанов2
Число цилиндров8
ПоложениеСпереди, продольно
Мощность в л.с.

135-150

Объем в л.5.99Вращение в об./м.3200Способ понижения температурВоздушно-жидкостныйОбъем бака, л.176Максимальная скорость км/ч90

Также были разработаны модели для холодных климатических зон с препусковым обогреванием.

Коробка передач

Синхронная заднеприводная КПП оборудована косозубыми шестернями постоянного сцепления. Крутящийся момент подается к заднему мосту, в результате ЗИЛ-130 «Колхозник» более качественно сцепляется с грунтовкой и асфальтированной дорогой.

Коробка переключенияМеханика
Число положений5
ПриводЗаднеприводной

Особенности кузова

Все виды кузова подразумевают либо заднюю разгрузку, либо разгрузку в сторону. Размеры кузова следующие: высота равняется высоте ж/д вагона, что ускоряет погрузку/выгрузку; площадь платформы равна 8.7 м2; объем кузова стандартного ЗИЛ-130 самосвал — 5 м. к. В советские времена большой размер кузова, а также вместительная кабина ЗИЛ позволяли использовать машину для транспортировки рабочих. Данные по объему кузова смотрите в таблице.

С установленными бортами7.8 м3
Без бортов5 м3
Площадь платформы8.7 м2
Направления разгрузкиПрямо и в стороны
Угол подъема50 гр.
Размер платформы2325 на 3752 мм

Гидравлика

Технология подъема/опускания кузова включает бак, предназначенный для гидравлической жидкости, емкостью 17 л, механический насос и гидроцилиндр подъема.

Грузоподъемность и общие размеры

ЗИЛ-130 самосвал сначала обладал грузоподъемностью в 4 т; в нынешнее время грузоподъемность автомобиля ЗИЛ-130 достигла отметки в 6 т. Для передней оси возможна максимальная нагрузка в 2.625 т, для задней — 7.9 т. В таблице рассмотрим общие габариты данного грузового автомобиля.

В ширину (в миллиметрах)2500
В высоту2400
В длину6675
Колесная основа3800

Дополнительные

характеристики и модификации

Тормоза относятся к колодочно-барабанному виду; действуют при помощи пневматики. Для работы тормозной системы используется компрессор, наполняющий соответствующий баллон сжатым кислородом — КПД при 2 тысячах оборотов составляет 220 л/м. Электрическое питание грузовика вырабатывает аккумулятор. Напряжение — 12 в; ток — 90 А/ч. Размер резины (шин, покрышки) — 260-508(P) R20.

Для автомобильной промышленности СССР использовалось довольно передовое рулевое управление: гидравлический усилитель с удвоенным насосом лопастного вида, вращающимся от коленчатого вала посредством ремня, тогда считался новаторским решением. Чтобы узнать, сколько весит ЗИЛ-130, нужно определить наименование конкретной модели. Масса стандартного варианта — 4300 кг.

Было разработано 5 модификаций автомобиля:

  • 130А — бортовой тягач;
  • 130Б — самосвал, широко применяется в сельскохозяйственных работах;
  • 130В — седельный тягач ;
  • 130Г — удлиненныйй бортовой грузовик с платформой;
  • 130ВТ — с усиленным задним мостом, отличительной особенностью .

Заключение

Тот факт, что первоначальная модель автомобиля ЗИЛ-130 была разработана еще в советские времена и по многим показателям уступает своим современным аналогам, никак не влияет на его популярность. Машина задействована при строительстве домов и для вывоза бытовых грузов. Авто имеет стандартный вес (к примеру, модель «Коротыш» весит 2850 кг). Также модель востребована в сельском хозяйстве, где важным фактором является удобство в сочетании с невысокой стоимостью эксплуатации.

Габариты зил 130 самосвал. Сколько кубов дров в ЗиЛе – достоверная информация

Интернет часто спрашивают, сколько ЗиЛ в себя вмещает кубов дров. Но хороших статей на эту тему нет. Мы решили быть первыми и ответить, сколько же помещается в 130-й.

Следует сказать, что существует несколько модификаций ЗиЛа, на которых перевозят дрова. Это может быть 131-й, бортовой 130-й, или самосвальный ЗиЛ Лодочка с маркировкой 555. А также дровца могут сложить в 554-й. Это тоже самосвал, но с обычным квадратным кузовом.

С точки зрения грузоподъемности все автомашины завода им. Лихачева одинаковые. Они берут на борт до 5 тонн груза. Если водитель не жалеет машину, то нагрузит 6,5 тонн. Исходя из веса древесины, можно сказать, что машина может увезти 7-8 кубов берёзы.

Все модели ЗиЛа имеют разные размеры платформы. Соответственно, древесины в них влезает разное количество.

Сколько дров в 130-м

Классический 130-й бортовой имеет длинную базу и платформу. Внутренние размеры: длинна 3752 мм, ширина 2326 мм, высота 575 мм. Фактически в него вмещается 5 метров кубических. А если нарастить борта и грузить с горкой, поместится 7 и более кубометров.

Объем ЗиЛ 554

Следующая машина, на которой часто привозят в дрова - это самосвальный 130-й ЗиЛ с квадратным кузовом, маркировка у него 554. Размеры борта: длина 3340 мм, ширина 2300 мм, высота 650 мм. В него тоже помещается 5м3 объема. Без наращивания высоты бортов более 5 кубов в него уложить проблематично.

Сколько дров входит в ЗиЛ 555 Лодочка

Очень часто в Подмосковье встречаются так называемые Лодочки. Это самосвалы ЗиЛ 555 с кузовом овальной формы. Это самый маленький из ЗиЛов.

На нем привезут всего 3 куба дровишек. Даже с наращенными бортами на такой машине сложно увезти более 5,5 кубиков.

Вместимость 131-го

Следующий автомобиль называется ЗиЛ 131. Это вездеход, с полным приводом. Предназначен был для армии.

Сколько же кубов дров влезет в этого армейского монстра? По техническим данным размеры платформы у него следующие: длинна 3600 мм, ширина 2322 мм, высота 915 мм. Перемножив цифры получится – 7,64м3.

В далеких 60-х годах с конвейера автомобильного завода им. Сталина сошел первый ЗИЛ-130, который до сих пор выпускается, но уже под названием АМУР 53131.

Технические характеристики ЗИЛ-130 самосвал для того времени были современными.

Это первый автомобиль из серии с гидроусилителем руля и синхронизированной КПП.

Технические характеристики автомобиля ЗИЛ-130 превзошли все ожидания. Появился стеклоомыватель, подогрев двигателя перед запуском, кабина стала трехместной. Автомобиль стал более комфортным.

Двигатель

Двигатель на ЗИЛ-130 представляет собой v-образную, восьмицилиндровую, 4-х тактную «ЛОШАДКУ». Рабочий объем двигателя ЗИЛ-130 – почти 6 литров, что при его довольно массивных габаритах очень экономно.

Изначально двигатель является карбюраторного типа, верхнеклапанный предназначался под ДТ, но спустя 10 лет эксплуатации начали выпуск и под природный газ.

КПП

Улучшенная синхронизированная заднеприводная коробка передач (КПП) ЗИЛ-130 с косозубыми шестеренками постоянного зацепления. Крутящий момент передается на задний мост, что даёт более эффективное сцепление с асфальтированной дорогой или грунтовым покрытием.

Кузов


В зависимости от модификации были кузова с боковой и с задней разгрузкой. Высота кузова была такой же, как высота железнодорожного вагона, что упрощало погрузку и выгрузку товара.

Объем кузова ЗИЛ-130 – 5 м. куб, а площадь платформы – 8,7 м. кв. Благодаря тому, что объем кузова у самосвала ЗИЛ-130 достаточно большой, его иногда использовали и в сельском хозяйстве, для перевозки рабочих.

Тормозная система

Передние, задние и стояночный тормоза стандартные, колодочные, барабанного типа. С помощью пневматики приводятся в действие.

Компрессор

Весь воздух находится в специальном баллоне под давлением, которое производит компрессор ЗИЛа-130. КПД компрессора на ЗИЛ-130 — 220 л/мин. при 2000 оборотах.

Электропитание

Электрооборудование ЗИЛ-130 однопроводное. Питание осуществляется от аккумулятора напряжением 12 вольт при токе 90 А/ч.

Габариты и грузоподъемность


Рисунок — Чертеж габаритных размеров грузового автомобиля ЗИЛ-130

В таблице 3 описаны габариты самосвала.

Снаряженный вес ЗИЛ-130 – 9,360 т, а масса не загруженного тяжеловеса ЗИЛ-130 – 4,3 тонны. Грузоподъемность самосвала ЗИЛ-130 менялась в зависимости от модели и габаритов груза.

Фото автокрана на базе ЗИЛ-130.

На базе шасси самосвала ЗИЛ-130 сконструирован автокран КС-2561Д и КС-2561ДА. Модифицированное шасси является троссионным с фиксируемой тягой и откидными выносными опорами.

Это «ДЕТИЩЕ» оснащено опорно поворотным механизмом роликового или шариковым двухрядного типа. Стрела в виду своей монолитности решетчатая, ибо выдвижной функции она не имеет.

Таблица 4 — Технические характеристики автокранов на базе ЗИЛ 130 КС-2561Д и КС-2561ДА.
Базовый автомобиль ЗИЛ-130
Мощность шасси базы, кВТ 110
Стрелочная установка
основная невыдвижная стрела
сменная с удлиненной стрелой, с удлиненной стрелой и гуськом
Длина основной стрелы, м 8
Вылет, м 3,3-7
Грузоподъемность, т 1,6
Скорость подъема/опускания груза 0,2-5,3

До данной модели выпускалась марка машины ЗИЛ 164. После этого завод имени Лихачева начал выпускать самосвал ЗИЛ 130. Разработка данной модели началось еще в 1953 году. Изначально планировали выпустить модель под номером 125, но в итоге машина получила номер 130. Первая серия самосвалов была выпущена в 1957 году. Но это была лишь первая пробная партия, которая не получила сразу серийное производство. Конвейер с данным оборудованием запустили только в 1964 году. Дол этого еще предпринимались некоторые попытки выпуска, которые периодически появлялись с 1962 года. Затем грузовик выпускался практически беспрерывно до 1992 года. Именно в это время руководство завода решило перекинуть производство модели на другое предприятие. С 1992 года данной моделью занялся Уральский автомоторный завод. Очередные изменения случились только в 2004 году. Тогда предприятие сменило название и стало именоваться «Автомобили и моторы Урала». Вместе с названием предприятия поменялась и марка машины. Теперь она выпускается как АМУР 53131.

Модель ЗИЛ 130 стало первой советской машиной, в которой применяли синхронизированную коробку передач и гидроусилитель руля. Тут были впервые задействованы инновационные шарниры карданной передачи. В отличие от предыдущей модели, самосвал получил более широкую кабину вместительностью на три человека. Основные усовершенствования модели происходили с 1966 по 1977 год. Одной из особенностей грузовика является то, что высота его кузова была равной высоте пола вагона. Благодаря этому разгрузка и погрузка многих вещей на железной дороге становилась значительно проще. Самосвал исключал необходимость в погрузках.

Область применения

Среди всех выпускаемых грузовиков объем кузова ЗИЛ 130 является не такой уж и большой. Тем не менее, он нашел широкое применение во многих сферах, связанных с перевозкой товаров. Лучше всего он подходит для работы с железнодорожными перевозками, так как обеспечивает комфортные условия для погрузки. Помимо этого его применяют в сельском хозяйстве, когда необходимо транспортировать различные вещи. Хорошие условия проходимости по бездорожью позволяют ему перемещаться без проблем по сельской местности, бездорожью и по строительным площадкам. В строительстве очень часто его применяют для транспортировки строительных инструментов. Также его используют для перевозки людей.

Грузоподъемность самосвала ЗИЛ 130 является относительно небольшой, но это придает ему мобильности и снижает стоимость расходных материалов для работы. Практически для всех мелких перевозок по городу и по близлежащим пригородам, которые осуществляются в небольшом объеме, данная модель оказывается очень востребованной.


Преимущества

Профиль ЗИЛ 130 является достаточно узнаваем, так как он широко применяется во многих областях. Это стало возможно благодаря набору преимуществ, которыми обладает данная машина. Среди основных из них стоит отметить:

  • Неприхотливость в условиях обслуживания, так как работать машина может практически при любых полевых условиях;
  • Компактные размеры, как для грузовика, дают отличную маневренность, так что можно не только легко передвигаться в городских условиях, но и по строительной площадке, бездорожью и так далее;
  • Кабина на три человека;
  • Низкая стоимость самой техники, а также относительно дешевый ремонт делают применение самосвала выгодным;
  • Хорошо подобранная высота борта под высоту пола железнодорожного вагона, что упрощает работу.

Недостатки

За время своего существования модель несколько устарела и в некоторых моментах уступает современным своими недостатками:

  • Здесь не наблюдается комфортных условий езды;
  • Для крупных работ не хватает большого объема кузова и мощности двигателя;
  • Отсутствует тепло- и звукоизоляция в салоне.

Технические характеристики

Технические характеристики самосвала ЗИЛ 130 являются уникальными для данной модели. При выборе конкретной модели или ее модификации люди в первую очередь обращают внимание именно на них. К основным данным стоит отнести следующие.

Автомобиль ЗИЛ 130 самосвал выпускался в СССР изначально исключительно для военных нужд, но впоследствии был адаптирована для гражданских потребностей. В результате ЗИЛ 130 «колхозник» стал одним из наиболее массовых советских среднетоннажных грузовиков. Автомобиль и по сей день пользуется на рынке большим спросом благодаря достаточно низкой стоимости и быстрой окупаемости.

Данная модель автомобиля ЗИЛ разрабатывалась достаточно долго, и это оказалось не напрасно. Результатом стало совершенно новое авто ЗИЛ, получившее награду на международной выставке и по сей день пользующееся популярностью среди широкого круга представителей промышленности и сельскохозяйственной отрасли. В частности, новый ЗИЛ «сельхозник» стал первым из серии автомобилем, оснащенным ГУР и синхронизированной коробкой передач. В новой машине также появились предпусковой подогрев двигателя, стеклоомыватель, три места в кабине. В целом машина стала более комфортабельной.

Характеристики автомобиля

Рассмотрим технические характеристики автомашины ЗИЛ 130, в первую очередь - размеры кузова:

  • площадь платформы самосвальной - 8,7 м2;
  • объём непосредственно платформы - 5 м3;
  • объём платформы при наличии надставных бортов - 7,8 м3;
  • угол подъёма - 50°;
  • возможные направления выгрузки - влево, вправо, назад;
  • габаритные размеры платформы - 2325×3752 мм.

Параметры самого автомобиля:

  • длина - 6675 мм;
  • колея задних и передних колес - 179 и 180 см соответственно;
  • высота по крыше кабины и бортам грузовой платформы - 240 и 205 см;
  • размеры колёсной базы - 380 см;
  • максимальный угол преодолеваемого уклона - 38°;
  • диаметр разворота - 14 метров;
  • сколько весит автомобиль в снаряженном виде - 5100 кг;
  • грузоподъёмность автомашины - 9 тонн;
  • полный вес с грузом - 14 100 кг;
  • распределение на переднюю и заднюю оси - 4200 и 9900 кг.

ЗИЛ 130 самосвал «колхозник» вполне может использоваться и в городских условиях в связи с особенностями своего устройства, включая возможность снижения радиуса разворота автомашины до семи метров и уменьшение погрузочной высоты самосвала. При этом изначально грузоподъёмность автомобиля ЗИЛ 130 составляла лишь 3 тонны, тогда как современные модификации, такие как ЗИЛ 131 самосвал, увеличили это значение до шести тонн.

Высокую производительность машины во многом обеспечивает объём кузова ЗИЛ 130 самосвал, составляющий пять кубометров. В случае если вес перевозимого груза укладывается в рамки допустимой для машины грузоподъёмности, это значение может быть повышено на 3–4 лишних кубометра.

Автомобиль может использоваться для транспортировки различных грузов в условиях автодорог общего пользования. Кроме того, на транспорте может устанавливаться дополнительное оборудование или использоваться прицеп, вес которого не превышает 8 тонн.

Двигатель и трансмиссия

Самосвалы ЗИЛ 130 оснащаются заводским четырехтактным V-образным двигателем. Максимальная частота вращения коленвала - 3200 об/мин. Предельное значение полезного крутящего момента достигается в точке 402 Нм.

Двигателем карбюраторного типа оснащались только первые версии автомобиля, причём в экспериментальных целях. Система предусматривала 6 цилиндров, но проводимая впоследствии разработка позволила использовать 8 цилиндров, в результате чего мощность двигателя повысилась до 150 л. с., а максимальная скорость, которую способен развивать автомобиль ЗИЛ 130 - до 90 км/ч. Отличительной особенностью мотора является расположение клапанов: все они находятся сверху.

Самосвалы ЗИЛ 130 оснащаются стандартной механической пятиступенчатой КПП и сухим однодисковым сцеплением. Привод распределен на заднюю ось, тогда как передняя является рулевой. Автомобиль имеет колесную формулу 4×2 при стандартных размерах покрышек 260×508. Предельная скорость передвижения по дорогам, имеющим твердое покрытие, составляет 90 км/ч.

В автомобилях ЗИЛ 130 используется стандартная рессорная подвеска, применяемая и на грузовиках ГАЗ четвертого поколения. Передняя ось оснащена гидравлическими амортизаторами, задняя - телескопическими. За работу пневматической тормозной системы отвечают барабанные механизмы.

Модификации и сфера применения

Автомашина ЗИЛ-130 имеет множество модификаций, в каждой из которых выделены определенные качества и достоинства.

Варианты, имеющие усиленный задний мост, продемонстрировали сильное повышение общей массы конструкции автомобиля без возможности обратного снижения. В результате общая производительность, включая и более новые модели ЗИЛ 131 самосвал, нередко заметно снижалась.

К преимуществам грузового автомобиля ЗИЛ-130 и его модификаций относятся следующие.

  1. Минимальные эксплуатационные расходы, обеспечиваемые благодаря использованию наиболее дешевого бензина, причём расход топлива также является экономичным.
  2. Возможность перевозки различных грузов как в условиях обычных дорог, так и при плохом качестве дорожного покрытия.
  3. 7-метровый радиус разворота, позволяющий машине комфортно передвигаться даже в условиях, где другая аналогичная техника использоваться не может.
  4. Определенные модификации имеют дополнительные режимы более удобной работы с грузами, включая загрузку и выгрузку при любом ракурсе и практически в любых местах.

Недостатки автомобиля:

  • ограниченные показатели скорости, в современных условиях часто оказывающейся недостаточной для соблюдения условий доставки груза;
  • грузоподъёмность, не являющаяся в современных реалиях рекордной;
  • наличие узконаправленных модификаций, способных ограничивать возможности владельца в различных ситуациях, вызывая необходимость приобретать новый автотранспорт.

Используемый на ЗИЛ 130 кузов ЗИЛ-ММЗ-554 может успешно применяться при выполнении сельскохозяйственных работ. Конструкция имеет стандартную раму, но позволяет осуществлять выгрузку груза в одном из трех направлений.

Оптимальным вариантом для использования с прицепом самосвального типа является модификация ЗИЛ-130Б2. Это шасси оснащено всеми необходимыми устройствами. В любом случае, автомобиль ЗИЛ-130 постоянно совершенствовался и модернизировался путем оснащения новыми функциями и улучшения имеющихся.

Даже несмотря на то, что ЗИЛ-130 является достаточно старой разработкой, машина по сей день широко применяется в строительстве и перевозках грузов общего назначения. Кроме того, грузовик пользуется спросом в сельской хозяйстве, когда решающими для водителей качествами являются удобство машины и невысокая стоимость эксплуатации.

К началу пятидесятых ЗИС-150, разработка которого началась еще в довоенный период, морально устарел. ЗИЛ-164, серийный выпуск которого начался в 1957 году, оказался лишь временным решением. По сути, это была глубокая модернизация все той же 150-й модели. Государству требовалась совершенно новая машина. Первые опытные образцы ЗИЛ-130 грузоподъемностью в четыре тонны были построены в конце 1956 года. Под капотом установили рядный шестицилиндровый двигатель ЗИЛ-120, знакомый по предыдущей модели. Но вскоре от этого мотора отказались в пользу нового агрегата. Двигатель V8 рабочим объемом шесть литров выдавал 150 л.с. Степень сжатия была всего 6,5 единиц, зато двигатель мог работать на 72-м бензине. На доводку и испытания автомобиля ушло шесть лет, и первые опытные партии были собраны в 1962 году. Но машины требовали дополнительных доводочных испытаний. Масштабное производство стартовало лишь 1 октября 1964 года.

Явление народу

Грузовик по тем временам получился новаторским, с невиданным для советского водителя уровнем комфорта. Рулевое управление было c гидроусилителем, а пятиступенчатая коробка передач оснащалась синхронизаторами всех, кроме первой, передач. Автомобиль спокойно трогался со второй, а первая ступень была нужна лишь для бездорожья или очень крутых подъемов. Потому ее сделали прямозубой.

Весьма смелым, даже по международным стандартам, был экстерьер грузовика. Внешний вид доверили молодому выпускнику «Строгановки» (Московского художественно-промышленного училища) Эрику Владимировичу Сабо. Ничего подобного до тех пор, да и потом, среди нашей грузовой техники не было. Рельефная решетка радиатора, стильные обводы кабины и, самое главное, панорамное лобовое стекло! Подобным изяществом могли похвастать разве что правительственные ГАЗ-13 Чайка и ЗИЛ-111 .

Еще одной отличительной чертой нового автомобиля стала расцветка. До этого основным цветом для подавляющего большинства советских грузовиков был хаки - чтобы оперативно мобилизоваться в случае войны. Но 130-й получил небесно-голубую кабину с белым передком. Конечно, были и другие цвета, в том числе и темно-зеленый. Но большинство автомобилей были именно голубого цвета.

ЗИЛ-130 быстро завоевывал любовь водителей. Он оказался красивым, динамичным и комфортным. Грузоподъемность составляла пять тонн - больше собственной массы автомобиля. Но главное, что он получился очень выносливым. Расчетный пробег до капитального ремонта в 300 тысяч километров для шестидесятых был очень приличным показателем. В мае 1973 года провели масштабные ресурсные испытания 130-го на автополигоне НАМИ. Дистанцию в 25 тысяч километров он прошел за 12 дней. При этом ни одной поломки зафиксировано не было. Но, невероятно удачная конструкция отчасти стала и проклятьем завода …

Запоздалая смена

Само собой, почивать на лаврах никто не собирался. Какой бы удачной ни была конструкция, прогресс не стоит на месте. И нужно готовить преемника. Но в конце 60-х годов конструкторы ЗИЛа были заняты разработкой семейства бескапотных грузовых автомобилей с дизельным двигателем и грузоподъемностью восемь тонн. В декабре 1969 года были собраны первые образцы нового автомобиля ЗИЛ-170, позже превратившегося в КАМАЗ-5320. Лишь в 1976 году, когда было запущено серийное производство КАМАЗов в Набережных Челнах, завод имени Лихачева, наконец, приступил к разработке собственного автомобиля, преемника 130-го. Однако время было упущено. ЗИЛ-130 к тому моменту окончательно устарел.

Лишь в 1978 году в производство запустили обновленную машину 130–76, которую легко отличить по видоизмененному «лицу» (подфарники и передние фары поменялись местами). А в 1986-м году автомобиль получил новый индекс - 431410. Но как бы он ни назывался, это был все тот же 130-й, главным недостатком которого оставался прожорливый бензиновый двигатель. И если для КАМАЗа дизельный агрегат был создан Ярославским моторным заводом , то ЗИЛу пришлось разрабатывать собственный дизель с нуля. Работа над автомобилем и двигателем шла долго и мучительно. В итоге преемник 130-го - ЗИЛ-4331 добрался до конвейера лишь в 1987 году. А новым дизельным двигателем ЗИЛ-645 оснащались далеко не все автомобили. Большинство новых машин выпускали с прежним бензиновым мотором.

По сути, новый грузовик был глубоко модернизированной «стотридцаткой» с новой кабиной. Более того, параллельно выпускались оба поколения автомобилей. Последний ЗИЛ-431410 сошел с конвейера уже в постсоветское время - в 1994 году. За тридцать лет выпуска ЗИЛ-130 оброс большим количеством модификаций. А общий тираж составил почти три с половиной миллиона экземпляров! Это делает 130-й не только легендарным, но и одним из самых массовых автомобилей в истории нашего автопрома.

Его преемник даже близко не смог достичь той же популярности. С переходом на рыночную экономику среднетоннажник с бензиновым мотором оказался не у дел. Дизельный двигатель ЗИЛ-645 был сырым и требовал доработки, денег на которую уже не хватало. Завод пытался наладить выпуск модели 4331 с двигателями ММЗ и Caterpillar. Но все тщетно. Спрос оживил разработанный в короткие сроки «Бычок» ЗИЛ-5301 , но эффект оказался временным. Чем все закончилось для ЗИЛа, мы прекрасно знаем. Впрочем, это уже совсем другая история. А 130-й и сегодня продолжает верой и правдой служить во многих предприятиях и хозяйствах. Этот пенсионер давно заслужил покой. Но я уверен, что мы еще долго будем встречать легендарный грузовик на дорогах.

Личное знакомство
Мне и самому довелось пообщаться со 130-м ЗИЛом, еще будучи учеником автошколы. Для обучения категории С в парке было два грузовика ЗИЛ: 4331 и 431410 (читай, 130-й). Мне достался второй. С тех пор прошло без малого двенадцать лет, но воспоминания об управлении ЗИЛом свежи до сих пор. Двигатель запускался легко и работал очень ровно. Говорят, что у правильно настроенного мотора компрессор должно быть слышно лучше самого мотора. Это было как раз про учебную машину - двигатель шелестел еле заметно. Интересно, что ЗИЛ-4331, который был на пятнадцать лет моложе, оказался в куда худшем состоянии. Со второй передачи 130-й трогался очень легко и разгонялся весьма уверенно. Обратная связь и быстрота реакций на руле, которые мы оцениваем во время сравнительных тестов, - не про этот автомобиль. Для ЗИЛа главное, чтобы руль крутился легко. Единственное, что вызывало дискомфорт в тесном потоке на улицах Москвы, - так это скверная обзорность. Все-таки капот и передние крылья были высокими. Но до сих пор я вспоминаю ту машину с теплотой.

Габаритные размеры: длина/ширина/высота/база

6675/2500/2400/3800 мм

Снаряженная/полная масса

Масса буксируемого прицепа

Максимальная скорость

Радиус разворота

Топливо/запас топлива

Расход топлива при скорости 60 км/ч

ДВИГАТЕЛЬ

бензиновый

Расположение

спереди, продольно

Конфигурация/число клапанов

Рабочий объем

Степень сжатия

Мощность

110/150 кВт/л.с. при 3200 об/мин

Крутящий момент

401 Н·м при 1800 - 2000 об/мин

ТРАНСМИССИЯ

Тип привода

Коробка передач

Передаточные числа: I/II/III/IV/V/з.х.

7,44/4,10/2,29/1,47/1,00/7,09

Главная передача

ХОДОВАЯ ЧАСТЬ

Подвеска: спереди/сзади

зависимая рессорная

Рулевое управление

винт-гайка, с гидроусилителем

Тормоза: спереди/сзади

барабанные, пневматические

Песок, щебень, керамзит, торф, почвосмесь с доставкой

Весовые параметры и нагрузки
Снаряженная масса а/м, кг 5100
Грузоподъемность а/м, кг 9000
Полная масса а/м, кг 14100
- допустимая нагрузка на переднюю ось, кг 4200
- допустимая нагрузка на заднюю ось, кг 9900
Двигатель
Модель Зил-130 V8/2
Тип 4-тактный, карбюраторный (бензин А-76)
Максимальная мощность, л.с. 150
при частоте вращения коленчатого вала, об/мин 3200
Максимальный полезный крутящий момент, Нм 402
при частоте вращения коленвала, об/мин 2000
Расположение и число цилиндров V-образное, 8
Рабочий объем, см3 5 996
Диаметр цилиндра и ход поршня, мм 100/95
Степень сжатия 6,5
Система питания
Вместимость топливных баков, л 175
Сцепление
Тип однодисковое, сухое
Привод задний
Коробка передач
Тип механическая, пятиступенчатая
Передаточные числа на передачах
1 2 3 4 5 ЗХ
7,44 4,1 2,29 1,47 1,00 7,09
Главная передача
Передаточное отношение 6,32
Колеса
Колесная формула 4х2
Размер шин 260-508(P)
Подвеска
Передняя на продольных полуэллиптических
рессорах, амортизаторы гидравлические,
с дополнительными рессорами
Задняя на продольных полуэллиптических
рессорах, амортизаторы гидравлические
телескопические, с доп. рессорами
Тормзная система
Тип привода пневматический
Тип тормозов барабанные
Кабина
Тип цельнометалическая,
капотная компоновка
Исполнение трехместная
Самосвальная платформа
Площадь платформы, м2 8,7
Объем платформы (c наращенными бортами), м3 5(+2,8)
Угол подъема платформы, град 50
Направление разгрузки вправо, влево, назад
Характеристика а/м полной массой 11200 кг
Максимальная скорость, не менее, км/ч 90
Угол преодолеваемого подъема, град 38
Диаметр разворота, м 14

ЗИЛ 130: цена ЗИЛ 130, технические характеристики ЗИЛ 130, фото, отзывы, видео

Одноклассники ЗИЛ 130 по цене

К сожалению, у этой модели нет одноклассников...

Отзывы владельцев ЗИЛ 130

ЗиЛ 130, 1984 г

Я купил ЗиЛ 130 в достаточно плохом состоянии за 2000 у.е. Дополнительно купил к нему кабину в придачу (кабина была идеальная). Пригнал себе домой, разобрал его до рамы и начал собирать его заново. Кабину разрезал и сделал длиннее на 25 см. Крышу поднял на 15 см. Сам поварил ее, сам покрасил. Сделал ремонт двигателя, поставил новый блок, Уральскую поршневую с гильзами, Уральские головки, в общем, двигатель Уральский и радиатор тоже. Новый компрессор, новый генератор на 95 А/ч. Стеклоочистители электрические. Перебрал коробку и задний мост. Усилил раму. Отремонтировал кузов. В общем, машина идеальная, масло залито COMA. Машина на тосоле. Все это мне обошлось еще в 2500 у.е. ЗиЛ 130 – надежный и выносливый грузовик.

   Достоинства: выносливый. Тяговитый. Можно ремонтировать самому.

   Недостатки: комфорт отсутствует.

  Сергей, Донецк


ЗиЛ 130, 1986 г

Отъездил на ЗиЛ 130 100 тыс. км и продал. Родной бензиновый двигатель ходит до капремонта 300 тыс. на любом масле, независимо от частоты замены. От перегрева двигателя может повести головку - будет пробивать прокладку, пересохнут сальники клапанов, закидывает маслом свечи, троит. Сцепление, помпа, компрессор может пройти от 50 тыс. до 150 тыс. км, все зависит от качества и водителя. Шкворня, тяги, шлицы кардана, подвесной, рессорные пальцы надо регулярно мазать, чтобы ходили. Может пробить крышку трамблера, сопротивление в бегунке - будет троить двигатель, часто подтекает масло из двигателя, КПП, ГУРа. Общее впечатление - автомобиль не убиваемый, вместо 6 тон везет и 9 и ничего не лопается, но это лучше не делать. На зиму желательно ставить в салон хорошую печку - родная слабовата, желательно поменять сиденья на хорошие. Очень хорошо подходит на ЗИЛ дизель ОМ 366 от Мерседеса с турбиной или без, а с МТЗ -80 двигатель Д 240, Д 243 слабоват и тихоходный, шумный, хотя можно поставить раздатку от 131 задом наперед - увеличится скорость.

   Достоинства: для своего времени очень хороший автомобиль, крепкий, намного лучше ГАЗона 53.

   Недостатки: бензиновый двигатель. Все меньше становится запчастей в крупных городах.

  Виктор, Киев



Зил 130 самосвал вес машины

ЗИЛ-130 — распространенный грузовой автомобиль советского времени изготовления. Это высокофункциональная, быстрая и достаточно комфортная техника. На данный момент ею пользуются для строительных и сельскохозяйственных целей, однако она уже не является лидером. Чтобы оценить все преимущества транспортного средства, необходимо разобраться в особенностях его конструкции, всех технических характеристиках и убедиться в адаптивности к узконаправленным задачам. Данный грузовой автомобиль обладает высокой степень маневренности, так как масса дизельного самосвала ЗИЛ-130 составляет около 10 тонн, также как и у Камаз 55111.

О производителе ЗИЛ

ЗИЛ — Завод имени Лихачева. Специализируется на производстве автомобилей легкового и грузового класса, а также автобусов с небольшой вместимостью. Компания со дня своего основания до 2009 года выпустила 7870089 грузовых автомобилей, 39536 автобусов, 12148 легковых автомобилей.
Более продуктивен завод КАМАЗ, его модели Камаз 6520 планируется выпускать по 100тыс. ежегодно. Также вас может заинтересовать статья про марки Камазов и длину Камаза.

На данный момент объем производства значительно снижен, а приоритетной деятельностью компании стала продажа объектов в сфере теплоэнергии и электроэнергии.

Технические характеристики

Устройства Параметры
Шасси ЗИЛ-130Б/ЗИЛ-130Б2
База, мм 3800
Двигатель ЗИЛ-130
Мощность, л.с. (кВт) 150 (110.4)
Крутящий момент, Нм 401.8
КПП Механическая, 5-ступенчатая, синхронизированная
Колесная формула 4х2
Размер шин 260-508Р
Макс. скорость, км/час 90
Емкость топливного бака, л 175
Норма расхода топлива, л/100км 37
Работа с прицепом -/+
Размеры платформы, ДхШхВ, мм 3752х2325х575
Площадь платформы, м2 8,7
Объем кузова, м3 5
Угол подъема, град 50
Грузоподъемность, кг 4000
Направление разгрузки (вбок/назад) +/+
Габаритные размеры, (длина х ширина х высота), мм 6675х2500х2400
Вес (сколько весит), кг 9360

ЗИЛ-130 является широкопрофильным грузовиком, имеющим большое количество разновидностей. Конфигурация марки транспортного средства влияет на предназначение для конкретных областей применения. ЗИЛ-ММЗ-555 обладает более коротким устройством, чем остальные модели, что необходимо для увеличения маневренности конструкции. Сравните с техническими характеристиками другого самосвала – Tatra t815.

Модели самосвала на фото.

Из недостатков в первую очередь выделяется возможность проведения выгрузки только с позиции назад. Чтобы осуществлять правильное взаимодействие с прицепом, необходимо воспользоваться автомобилем в конфигурации ЗИЛ-130Д1.

Устройство ЗИЛ-ММЗ-554 предусматривает возможность его использования при осуществлении работ в рамках сельского хозяйствования. Конструкция обладает рамой стандартного типа, однако может осуществлять выгрузку на одну из 3 сторон.

Чтобы гарантировать правильное функционирование прицепа самосвального типа, необходимо применить машину ЗИЛ-130Б2, так как шасси данной конструкции обладают нужными для этого устройствами. Эти модели отличаются тем, что с помощью работников компании через короткие временные периоды усовершенствовались, модернизировались с помощью добавления новых функций и усиления возможностей.

Популярные поломки ЗИЛ-130 обусловливаются особенностями его конструкции. Возможны такие нарушения:

  • Истирание поршневых колец, что происходит при долгом сроке эксплуатации транспортного средства.
  • Износ уплотнителей коленвала.
  • Замусоривание специальной трубки для забора масла.
  • Деструкция головок шатунов, местом расположения которых является нижняя панель.

Различные модификации машины

Есть большое количество модификаций, каждая из которых выказывает наилучшие качества конкретной модели и подчеркивает ее достоинства:

  • 130А. Необходим для того, чтобы заменять все функциональные возможности бортового тягача. Вес прибора в комплекте с прицепом составляет 8 т.
  • 130Г. Грузовик бортового типа обладает длинной базой и оснащен специальной платформой.
  • 130В. Относится к седельной системе, предназначен для осуществления функций, адаптированных для тягача. Данная модель имеет колесную базу укороченной формы.
  • 130ВТ. Здесь выделяется главное преимущество, заключающееся в заднем мосте с усиленной конструкцией.
  • 130Б. Данный грузовик оформлен в виде самосвала, так как предназначен для осуществления работ в сельскохозяйственной деятельности.

Варианты, отличающиеся усиленным мостом сзади, показали, что общий вес конструкции сильно повышается без возможности к снижению, что нередко становилось причиной спада общей производительности данных моделей.

Данное усовершенствование имеет множество преимуществ, среди которых улучшение тягово-динамических характеристик. Упрощенные варианты конструкций выпускаются в комплекте с односкоростным мостом.

Изучите фронтальные погрузчики российского производства, используемые в строительстве и горнодобывающей отрасли.

Их основные технические характеристики подробно описаны в другой нашей статье.

Отдельная статья посвящена экскаваторам-погрузчикам Вольво.

Плюсы и минусы самосвала

Преимущества:

  • Автомобиль работает за рекордно низкую стоимость (сравните с китайским самосвалом Шакман), так как доступен наиболее дешевый бензин, который расходуется в экономичном режиме.
  • Перевозка грузов осуществляется в соответствие с правилами как по обычным дорогам, так и по местности с плохим качеством покрытия.
  • Радиус разворота составляет 7 м, что позволяет осуществлять комфортное передвижение там, где аналогичная техника проехать не имеет возможности.
  • Некоторые модификации обладают режимами удобной работы с грузом, что позволяет загружать и выгружать его с любого ракурса и практически на любые места.

Недостатки:

  • Скорость машин в большинстве случаев ограничивается стандартными показателями, что на данный момент неприемлемо в условиях выполнения работ по доставке.
  • Грузоподъемность грузовых автомобилей не является рекордной.
  • Есть узконаправленные модели, использование которых ограничивает владельца во многих ситуациях, что часто провоцирует появление необходимости в приобретении новых машин.

Эргономика

Практически полный комплект модификаций ЗИЛ-130 оснащен двигателем, состоящим из 8 цилиндров (например у газон некст – 4 цилиндра). Они расположены в стандартной последовательности, образовывая букву V. Мотор работает по принципу жидкостного охлаждения. Некоторые разновидности грузовых автомобилей, которые выпускались для экспорта за рубеж, были оснащены двигателями, выпускающимися в других странах.

Иногда в конструкцию машин устанавливался предпусковый обогреватель. Это необходимо в тех случаях, когда машина разработана для применения при низких температурах, то есть в жестких климатических условиях.

Гидравлика кузова

Устройство поднятия и перемещения кузова вниз сконструировано из бака по объему 17 л, насоса, работающего по механическому принципу, который функционирует от коробки, предназначенной для набора мощности, до специального гидроцилиндра, служащего для поднятия кузова.

Специальная коробка отбора обладает приводом, простирающимся от более дальней части КПП. Она необходима для набора значения передачи с максимальными 4,5 л. с.

Трансмиссия

ЗИЛ-130 обладает приводом на дальнюю ось. Сцепление разработано по сухому принципу, имеет 1 диск. КПП обладает 5 ступенями, работает по механическому принципу, также характеризуется 2 синхронизаторами. Шестерни передач отличаются постоянным зацеплением. Исключение составляют 1 и 5 модули.

Когда данный автомобиль только вышел с конвеера, особенности конструкции КПП казались многим новаторскими. В последствии данное устройство претерпело множество работ по усовершенствованию, при этом особенным переменам подвергся ведомый вал.

Внешняя шейка этого прибора отмечена специальным подшипником. Многие узлы также подверглись значимым изменениям, которые необходимы для усовершенствования модели.

Карданный вал в конструкции служит для оптимальной передачи крутящего момента, расположенного на обратной стороне моста, что осуществляется в рамках системы КПП. Модель, разработанная по первоначальному плану и предназначенная для сельского хозяйств, а также ее удлиненный вариант применяют 2 вала, работающие с опорой промежуточного типа. Она плотно прикрепляется к раме.

Существует укороченный вариант данной конструкции, где действует 1 вал, для поддержания которого необходима опора промежуточного типа.

Тормозная система

Во внутренней конструкции ЗИЛ-130 применяются тормоза барабанного типа. Они расположены на каждом колесе. Работают посредством функционирования пневматической системы.

Основной запас воздуха содержится в отдельном баллоне под давлением, которое нагнетается при участии компрессора. Он работает с помощью ременной передачи.

Данный компрессор сконструирован из 2 цилиндров, которые при совместной работе обеспечивают производительность равную 2000 об/мин – 220 л/мин. Есть стояночный тормоз, который необходим для блокировки карданного вала.

Двигатель

В первой версии модели был вмонтирован двигатель карбюраторного типа, однако он был введен в эксплуатацию только в экспериментальных целях. В системе было заложено 6 цилиндров, которые на схеме обозначались символом, похожим на букву «V».

Более поздние этапы разработок обозначились использованием 8 цилиндров, что позволило повысить мощность двигателя до 150 л. с. Транспортное средство может развивать максимальную скорость до 90 км/ч. Этот мотор отличается местонахождением клапанов, так как все они располагаются сверху.

Максимальный уровень сжатия составляет 6,5, при этом в минуту осуществляется до 3000 оборотов. Это наиболее высокие показатели.

Карбюратор К-88 состоит из 2 камер. Он помещен в верхний отсек, отличается падающим потоком. В системе важное значение придается ускоряющему насосу, который осуществляет работу по механическому принципу. В его конструкции присутствует центробежный регулятор, который уравнивает численность оборотов коленвала до оптимального уровня.

Мотор смазывается с применением давления с помощью разбрызгивания необходимой жидкости. В эту систему вмонтировано фильтрационное устройство. В предыдущих модификациях оно представляло собой композицию из тонких стальных пластин. Чтобы выполнить наиболее качественную очистку, применялась специальная реактивная центрифуга.

Поддержка работы двигателя осуществляется за счет топливного насоса. Он обладает 2 впускными и 1 выпускным клапанами. Для функционирования системы подбирается бензин марки А-76.

Обдув картера осуществляется по закрытому принципу. Фильтр ВМ-16 необходим для очистки воздуха в 2 этапа.

Для сравнения можете ознакомиться со статьей про двигатель МАЗ 5551.

Заключение

ЗИЛ-130 не является новейшей разработкой, однако до сих пор применяется как в строительстве, так и в целях доставки грузов общего назначения. Нередко используется в сельской хозяйстве, так как комфортабельность эксплуатации и невысокая цена для некоторых водителей является решающими качествами.

Чтобы убедиться в полезности транспортного средства, следует применять его для несрочных задач, делая скидку на дату изготовления.

Также для сравнения можете ознакомиться со статьей про самосвал БелАЗ 75710 технические характеристики.

Владельцу грузовой техники будет интересно узнать о о том, что делать, если нужен грузовой эвакуатор.

В далеких 60-х годах с конвейера автомобильного завода им. Сталина сошел первый ЗИЛ-130, который до сих пор выпускается, но уже под названием АМУР 53131.

Технические характеристики ЗИЛ-130 самосвал для того времени были современными.

Это первый автомобиль из серии с гидроусилителем руля и синхронизированной КПП.

Технические характеристики самосвала

Технические характеристики автомобиля ЗИЛ-130 превзошли все ожидания. Появился стеклоомыватель, подогрев двигателя перед запуском, кабина стала трехместной. Автомобиль стал более комфортным.

Двигатель

Двигатель на ЗИЛ-130 представляет собой v-образную, восьмицилиндровую, 4-х тактную «ЛОШАДКУ». Рабочий объем двигателя ЗИЛ-130 – почти 6 литров, что при его довольно массивных габаритах очень экономно.

Изначально двигатель является карбюраторного типа, верхнеклапанный предназначался под ДТ, но спустя 10 лет эксплуатации начали выпуск и под природный газ.

Таблица 1 — Технические характеристики двигателя ЗИЛ-130
Название ЗИЛ-130
Расположение Продольно, спереди
Система питания Карбюратор
Цилиндры, шт. 8
Клапаны, шт. 2
Объем, л 5,99
Мощность, л.с. 150
Частота вращения, об/мин. 3200
Охлаждение Жидкостно-воздушное

Улучшенная синхронизированная заднеприводная коробка передач (КПП) ЗИЛ-130 с косозубыми шестеренками постоянного зацепления. Крутящий момент передается на задний мост, что даёт более эффективное сцепление с асфальтированной дорогой или грунтовым покрытием.

Таблица 2 — Устройство КПП ЗИЛ-130
Коробка скоростей Механическая
Количество скоростей 5
Привод Заднеприводная

Кузов

В зависимости от модификации были кузова с боковой и с задней разгрузкой. Высота кузова была такой же, как высота железнодорожного вагона, что упрощало погрузку и выгрузку товара.

Объем кузова ЗИЛ-130 – 5 м. куб, а площадь платформы – 8,7 м. кв. Благодаря тому, что объем кузова у самосвала ЗИЛ-130 достаточно большой, его иногда использовали и в сельском хозяйстве, для перевозки рабочих.

Тормозная система

Передние, задние и стояночный тормоза стандартные, колодочные, барабанного типа. С помощью пневматики приводятся в действие.

МТЗ 82 технические характеристики: описание, цены, видео.

Компрессор

Весь воздух находится в специальном баллоне под давлением, которое производит компрессор ЗИЛа-130. КПД компрессора на ЗИЛ-130 — 220 л/мин. при 2000 оборотах.

Электропитание

Электрооборудование ЗИЛ-130 однопроводное. Питание осуществляется от аккумулятора напряжением 12 вольт при токе 90 А/ч.

Габариты и грузоподъемность

В таблице 3 описаны габариты самосвала.

Таблица 3 — Габариты ЗИЛа-130
Длина, мм 6675
Ширина, мм 2500
Высота, мм 2400
Колесная база, мм 3800

Снаряженный вес ЗИЛ-130 – 9,360 т, а масса не загруженного тяжеловеса ЗИЛ-130 – 4,3 тонны. Грузоподъемность самосвала ЗИЛ-130 менялась в зависимости от модели и габаритов груза.

Изначально максимальная грузоподъемность была 4 тонны, но потом достигла отметки 6 тонн. Предельная нагрузка на переднюю ось – 2,625 т, а на заднюю – 7,9 тонн соответственно.

Модификации грузового автомобиля

Спустя несколько лет завод выпустил модификации ЗИЛ-130.
Всего было выпущено 5 видов:

  • ЗИЛ-130А – бортовой тягач;
  • 130Б – самосвал;
  • 130В – седельный тягач;
  • 130ВТ – с усиленным задним мостом;
  • ЗИЛ-130Г – бортовой длиннобазный с платформой.

Последняя работала с прицепом.

Технические характеристики автокрана

На базе шасси самосвала ЗИЛ-130 сконструирован автокран КС-2561Д и КС-2561ДА. Модифицированное шасси является троссионным с фиксируемой тягой и откидными выносными опорами.

Это «ДЕТИЩЕ» оснащено опорно поворотным механизмом роликового или шариковым двухрядного типа. Стрела в виду своей монолитности решетчатая, ибо выдвижной функции она не имеет.

Таблица 4 — Технические характеристики автокранов на базе ЗИЛ 130 КС-2561Д и КС-2561ДА.
Базовый автомобиль ЗИЛ-130
Мощность шасси базы, кВТ 110
Стрелочная установка
основная невыдвижная стрела
сменная с удлиненной стрелой, с удлиненной стрелой и гуськом
Длина основной стрелы, м 8
Вылет, м 3,3-7
Грузоподъемность, т 1,6
Скорость подъема/опускания груза 0,2-5,3
Частота вращения, об/мин 0,3-2,5
Длина, м 10,6
Высота, м 3,65
Ширина, м 2,5
Вес, т 8,8

Преимуществом автокранов на базе ЗИЛ-130 заключается в том, что максимальная высота подъема стрелы – 15 метров. Так что этот «Коллос Родосский» с лёгкостью поднимает груз на уровень 3 — 4-го этажа.

Liebherr кран, описание модельного ряда.

Читайте про минитрактор Гарден Скаут Т 12 отзывы в статье, нажав на ссылку.

Вывод

Выпущенный в 1957 году ЗИЛ-130 стал популярным среди грузовых автомобилей, в связи с надежностью и универсальностью. А большое количество модификаций позволило расширить его применение в сельской, коммерческой и даже в военной сфере.

Зил самосвал

ЗИЛ-130 технические характеристики

СОДЕРЖАНИЕ

1 Введение

2 История ЗИЛ-130

3 Технические характеристики ЗИЛ-130

4 Двигатель ЗИЛ-130

система охлаждения двигателя

система смазки двигателя

система питания двигателя

трансмиссия

тормозное управление

5 Кабина ЗИЛ-130

6 Обзор базовых и серийных модификаций

ВВЕДЕНИЕ

Автомобиль ЗИЛ-433360 производится акционерным обществом АМО ЗИЛ с 1990 г и является последовательной модернизацией автомобилей семейств ЗИЛ-130 и ЗИЛ-431410.

Автомобиль предназначен для перевозки грузов по любым автомобильным дорогам с твердым покрытием, а также по полевым дорогам, если состояние грунта обеспечивает его нормальную проходимость. Автомобиль изготовлен в исполнении по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от плюс 50 до минус 40 — °С относительной влажности воздуха до 80 % при 20 °С, запыленности воздуха до 1,5 г/м3‚’ средней скорости ветра до 20 м/с и в районах, расположенных на высотах до 3000 м над уровнем моря, при соответствующих изменениях тягово динамических качеств. Автомобиль рассчитан на эксплуатацию при безгаражном хранении.

На базе автомобиля ЗИЛ-433360 выпускаются следующие его модификации.

Автомобильное шасси 433362, предназначенное для дооборудования специальными кузовами и установками.

Автомобильное шасси ЗИЛ—494560, предназначенное для дооборудования в строительный или сельскохозяйственный самосвал.

Седельный тягач ЗИЛ-442160, предназначенный для буксирования различных полуприцепов с грузом. Полная масса автопоезда. включая массу полуприцепа, 18 725 кг при эксплуатации по всем автомобильным дорогам.

Габаритные размеры автомобиля показаны на рис.1. Автомобиль ЗИЛ-433360 продолжает развитие грузовых автомобилей семейств ЗИЛ-130, ЗИЛ-431410 и отличается от них, прежде всего, установкой новой кабины по типу ЗИЛ-4331.

ЗИЛ-130 завод

ИСТОРИЯ ЗИЛ-130

Первые упоминания о ЗИЛ-130 относятся 1956 году. На нем устанавливался 6 цилиндровый двигатель, доставшийся от предыдущей модели. После череды экспериментов сердцем ЗИЛ-130 стал V образный 8 цилиндровый силовой агрегат мощностью 150 л/с. Ходили слухи, что мотор взяли от лимузина ЗИЛ-111, это полуправда. Некоторые инженерные решения у них были общие.

ЗИЛ-130 был необычным во всех отношениях. Синхронизированная коробка передач, гидроусилитель руля, просторная 3 местная кабина с панорамным ветровым стеклом, непривычная плавность хода. Но главное внешний вид.

Даже в Америке подобный дизайн только начинал входить в моду. Изучение передового опыта влетело в копеечку. Для ЗИЛА закупались лучшие образцы заокеанского автопрома но преклонения перед западом не было. Американцев вгоняли в хвост и в гриву по 3-4 тысячи километров. Производство ЗИЛ-130 работало как часы из ворот сборочного цеха выходило ежедневно в среднем 300 автомобилей.

ЗИЛ-130 конвеер

Основные данные ЗИЛ-130

Тип автомобиля Грузовой

Тип двигателя карбюраторный четырехтактный

Грузоподъемность 6000

Пассажировместимость мест 3

Собственная масса кг 4980

Полная масса кг 10980

Габарит мм

длинна 6675

ширина 2500

высота 2350

база мм 3800

Колея мм

передних колес 1800

задних колес 1790

Минимальный радиус поворота м 8,0

Максимальная скорость км/ч 90

Минимальный дорожный просвет мм 270

ДВИГАТЕЛЬ ЗИЛ-130

Двигатель является сложным и дорогостоящим агрегатом и его ремонт требует специального оборудования и высокой квалификации обслуживающего персонала.

Техническое обслуживание двигателя включает диагностирование основных показателей работы двигателя, которое позволяет определить техническое состояние двигателя.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

Основные данные ЗИЛ-130

Количество цилиндров 8

Расположение цилиндров V образное

Порядок работы 1-5-4-2-6-3-7-8

Литраж л 6,000

Степень сжатия 6,5

Мощность квт (л,с) 110

(150)

Число оборотов в минуту при максимальной мощности 3100

Система охлаждения двигателя

Система охлаждения двигателя, жидкостная закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 75…95 градусов.

В прогретом двигателе охлаждающая жидкость засасывается из радиатора в жидкостной насос и под определенным давлением по двум патрубкам насоса подается в левый и в правый блоки цилиндров и проходя через окна в межцилиндровых перегородках, охлаждает гильзы цилиндров.

система охлаждения

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЗИЛ-130

В смазочную систему (рис. 3.5) входят: маслоналивная горловина, поддон “картера, масляныи насос с маслоприемником.
фильтры, масляный радиатор, трубопроводы, каналы, маслоизмерительный стержень и система вентиляции картера.

В изучаемых двигателях применяют комбинированную смазочную систему, при которой наиболее нагруженные детали смазываются под давлением, а остальные разбрызгиванием и самотеком.

Масло из масляного картера через маслоприемник засасывается масляным насосом и поступает из нагнетательной секции насоса в масляный фильтр и далее через главную масляную магистраль к
подшипникам коленчатого и распределительного валов. Затем по каналам в блоке и головках цилиндров подается к осям коромысел, коромыслам и в компрессор (в двигателях ЗИЛ—130 и —645).

Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опорные шейки распределительного вала,
Ось и коромысла клапанов, валы привода распределителя зажигания и масляного насоса компрессор.

зеркало цилиндров и поршневые пальцы смазываются разбрызгиванием. Распределительные шестерни, стержни клапанов, толкатели и кулачки распределительного вала смазываются самотеком.

Для поддержания давления масла в заданных пределах в системе смазки имеются предохранительные и перепускные клапаны.

система смазки

СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

Система питания Двигателя включает в себя приборы и устройства, предназначенные для хранения запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода продуктов сгорания. В систему питания (рис. 441) карбюраторного двигателя входят: карбюратор, топливный бак, топливные фильтры, топливный насос, топливопроводы, воздухоочиститель, впускной и выпускной трубопроводы, глушитель.

На двигателях 3М3—53-11 и ЗИЛ—130 установлены двухкамерные карбюраторы соответственно К-126Б и К-88АМ.

система питания двигателя

ТРАНСМИССИЯ

Сцепление (рис. 7.1,а) на изучаемых автомобилях фрикционное, однодисковое, размещено в кожухе 12, прикрепленном к маховику 3, который выполняет функцию ведущего диска сцепления. Внутри кожуха имеются следующие детали: ведомый диск 4,нажимной диск 5, который соединен с кожухом при помощи выступов на диске (у автомобиля ГАЗ-5342) или пружинных пластин (у автомобилей ЗИЛ-431410 и ЗИЛ—645), обеспечивающих осевое перемещение диска относительно кожуха для выключения сцепления; рычаги 6 выключения сцепления, шарнирно установленные на игольчатых подшипниках. Ведомый стальной диск 4 с прикрепленными к нему фрикционными накладками через гаситель крутильных колебаний соединен с установленной на шлицах ведущего вала коробки передач ступицей 7. Гаситель крутильных колебаний обеспечивает плавность включения сцепления и быстрое гашение крутильных колебаний за счет упругости пружин 10 и трения между дисками 9 гасителя и ведомым диском.

сцепление

ТОРМОЗНОЕ УПРАВЛЕНИЕ

На автомобилях ЗИЛ применяют тормозную систему с пневматическим Приводом (рис. 10.5), которая включает в себя колесные тормозные механизмы и контуры пневматического привода рабочей, стояночной и запасной тормозных систем. Тормозная система автомобиля ЗИЛ-4331, кроме того, включает в себя тормозной механизм и контур пневматического привода вспомогательной тормозной системы (моторный тормоз).

Тормозные механизмы (рис. 10.6) рабочей тормозной системы установлены на всех колесах. Тормозные механизмы задних колес являются общими для рабочей, стояночной и запасной тормозных систем.

Тормозные механизмы установлены на суп’портах, которые крепятся к фланцам поворотных цапф переднего моста болтами, а к фланцам картера заднего моста заклепками. На эксцентриковых осях, закрепленных в суппорте, установлены тормозные колодки 2 с фрикционными накладками. Оси 8 колодок имеют эксцентрические опорные поверхности, позволяющие правильно сцентрировать их с тормозным барабаном 7. При торможении колодки раздвигаются разжимным кулаком 4, а при растормаживании стягиваются пружинами.

Вал 15 разжимного кулака (рис. 10.7) вращается в прикрепленном болтами к суппорту кронштейне. На шлицевом конце вала установлен регулировочный рычаг с размещенными внутри него червячной шестерней 16 и червяком 14, закрепленным фиксатором 17. Регулировочный рычаг при помощи вилки 11 с пальцем 12
и штока соединен с мембраной 3, установленной между корпусом и крышкой тормозной камеры, и обеспечивает уменьшение зазоров между тормозными колодками и барабаном, увеличивающихся в результате износа фрикционных накладок.

тормозное управление

КАБИНА ЗИЛ-130

Кабина автомобилей ЗИЛ-433360 — цельнометаллическая, трёхместная, с целым панорамным неоткрывающимся стеклом ветрового окна типа «Триплекс».

Двери кабины имеют спускающиеся стекла и поворотные стекла форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.

Двери кабины, левая и правая, имеют замки, открывающиеся снаружи ключом, & изнутри ручкой. Стопор замка в нижнем положении блокирует открытие дверей снаружи.

Для открытия поворотной форточки двери необходимо повернуть ручку-запор, нажав предварительно на ее кнопку. Стеклоочиститель ветрового окна кабины с электроприводом. Сиденье водителя снабжено механизмом подрессоривания с регулировкой жесткости в зависимости от веса водитель перед посадкой на сиденье необходимо вращением ручки 2 установить указатель 3 против цифры на шкале, соответствующей весу водителя. Подвеска может быть заблокирована, при этом сиденье фиксируется в единственном (по высоте) положении.

Регулировкой предусмотрено несколько фиксированных положений спинки и подушки сиденья. Виды регулировок показаны на рис. 6.
Отопитель кабины предназначен для подачи тёплого воздуха в Кабину и обогрева стекла ветрового окна в случае его замерзания.
Оперение автомобиля — интегрального типа, откидывается в перед.

кабина ЗИЛ- 2014

ОБЗОР БАЗОВЫХ И СЕРИЙНЫХ МОДИФИКАЦИЙ

Самый первый АМО ЗИЛ

АМО 1 первый ZIL -005 АМО-ЗИЛ Ракетная установка ЗИС-150 ЗИЛ-157 ЗИЛ-130 ЗИЛ-133 ЗИЛ-133ГЯ ЗИЛ-131 ЗИЛ-4331 ЗИЛ-43276 Т ЗИЛ-433180 ЗИЛ-5310 ЗИЛ-ТАПИР ЗИЛ-4329 В1

ЗИЛ-130, ЗИЛ-ММЗ-555, ЗИЛ-133 - Каталог СовАвто

ЗИЛ-130, ЗИЛ-ММЗ-555, ЗИЛ-133 - Каталог СовАвто

Сайт СовАвто.

Щелкните здесь или прокрутите вниз посмотреть подробности по модификациям ЗИЛ-130

Щелкните здесь или прокрутите вниз посмотреть подробности по ЗИЛ-133

Модель ЗИЛ-130
Кресла 3
Масса нетто, кг [фунт] 4 300 [9 460]
Масса с полной нагрузкой, кг [фунт] 9 525 [20 955]
Масса груза, кг [фунт] 4 000 [8 800] (5 500 [12 100] для дорог I или II класса)
Полная масса прицепа, кг [фунт] 6 400 [14 080]
Длина, мм [дюйм.] 6675 [263]
Ширина, мм [дюймы] 2500 [98]
Высота, мм [дюймы] 2400 [94]
База, мм [дюймы] 3800 [150]
Минимальный зазор, мм [дюймы] 270 [10,6]
Наименьший радиус поворота, м [ярды] 8.8 [9,7]
Максимальная скорость, км / ч [mi / h] 94 [58]
Максимальная мощность, л.с. [кВт] 150 [112] при 3200 об / мин
Максимальный крутящий момент, Нм [фунт-фут] 41 [226] @ 1800 об / мин
Объем двигателя, л [куб.см] 6,0 [5 969]
Степень сжатия 6.5: 1
Передаточное число 7,45 / 4,10 / 2,29 / 1,47 / 1,00 / R-7,90
Передаточное число главной передачи 6,45
Пробег, л / 100км 27 [8,7]
Время разгона с 0 до 100 км / ч [62 миль / ч], секунды
Разрывной путь, м [ярды]
Емкость топливного бака, л [галлон] 170 [45] (А-76)
Годы выпуска 1962–1992
Тип двигателя ЗИЛ-130, V8, карб., 4-тактный, ohv
Диаметр / ход поршня, мм [дюймы] 100 [3,94] / 95 [3,74]
Колесная формула 4 х 2
Изображения см. Ниже

Верх

ЗИЛ-130 заменил своего предшественника ЗИЛ-164. В целом за почти 30 лет произведено около 200 000 автомобилей ЗИЛ-130. ЗИЛ-130 тоже имеет много Сходство со своим (6 Х 6) аналогом ЗИЛ-131.

Новая конструкция ЗИЛ-4331 был разработан в 1980 году, производство начато в 1986 году. ЗИЛ-130 однако производство продолжалось еще несколько лет. Потом, производство ЗИЛ-130 было передано Уральскому автозаводу [Екатеринбург]. (не путать с УралАЗ [Миасс]). Там, в Екатеринбурге, ЗИЛ-130 назывался ЗИЛ-УАМЗ-130. Он до сих пор производится там в 1998 году. Поскольку кабина ЗИЛ-130 больше не производится, УАМЗ оснащает ЗИЛ-130. с кабиной ЗИЛ-131 (с вертикальной решеткой радиатора).

В 1986 году ЗИЛ-130 получил новый индекс, а затем ЗИЛ-130-80. стал ЗИЛ-431410. ЗИЛ-130-80Г стал ЗИЛ-431450 и ЗИЛ-130-80ГУ стал ЗИЛ-431510.

Бортовой грузовик Бортовой грузовик
Модель Отличительные особенности Фотографии, описания
ЗИЛ-130-76 , базовая модель [база 3800 мм] (19 КБ цвет, вид спереди, гонка на грузовиках [10]), (цвет 17 КБ, вид сбоку, гонки на грузовиках [10]), (13 KB ч / б, вид сбоку, схема [4]), (101 KB ч / б, вид радиатора [3]), (46 KB ч / б, вид спереди, с габаритами [1]), (26 КБ ч / б, вид спереди [16]), (24 КБ ч / б, вид спереди [16]), (9 КБ ч / б, вид сбоку, чертеж, прототип [104]), (71 КБ цвет, вид спереди, рисунок [106]), (18 КБ цвет, вид сбоку [160]), (51 KB цветной, вид сбоку, военный фургон [155])
ЗИЛ-130Б2 сельскохозяйственный самосвал (11 KB ч / б, вид сбоку, диаграмма [4])
ЗИЛ-130Д1 строительный самосвал (7 KB ч / б, вид сбоку, схема [4])
ЗИЛ-130Г [длинная база 4500 мм] (65 КБ цвет, вид спереди, рисунок [106]), (13 KB ч / б, сбоку вид, схема [4])
ЗИЛ-130ГУ бортовой грузовик [сверхдлинная база 5600 мм] (129 КБ цвет, вид сбоку [3]), (18 КБ ч / б, вид сбоку, схема [4])
ЗИЛ-130В1 трактор [база 3300 мм] (63 КБ цвет, вид спереди, рисунок [106]), (12 KB ч / б, сбоку вид, схема [4])
ЗИЛ-ММЗ-554 Мытищинский самосвал, прямоугольная форма кузова, г. транспортировать легкий материал, например, грязь. (122 КБ ч / б, вид спереди, б / б прицеп [3])
ЗИЛ-ММЗ-555 Мытищинский самосвал, эллиптическая форма кузова, г. транспортировка тяжелых материалов, например камней. [База 3300 мм] (73 КБ цвет, вид спереди, рисунок [106]), (25 KB ч / б, сбоку вид [4]), (69 KB ч / б, сбоку вид [3])
ЗИЛ-ММЗ-4502 Мытищинский самосвал (70 KB ч / б, вид сбоку [3])
ЗИЛ-УАМЗ-130 То же, что и ЗИЛ-130, но производится на УАМЗ с начала 1990-х гг. с кабиной ЗИЛ-131. (127 КБ цвет, вид спереди [3]), (17 KB ч / б, вид спереди [10])
Уборка улиц ЗИЛ-130-76 шасси (41 КБ ч / б, вид сбоку, ул. уборка [16])
Аварийный ремонт газа ЗИЛ-130-76 шасси (82 KB ч / б, вид спереди, аварийный ремонт газа [16])
Пожарная машина длинная кабина (39 KB ч / б, вид сбоку, пожарная машина [16])
Цистерна (AC-30) ЗИЛ-130 шасси (19 KB цвет, вид сбоку [? 13])

Верх

ЗИЛ-133 - модификация ЗИЛ-130.Это однако сравнительно редко, но его можно было увидеть один раз в пока. По сути, ЗИЛ-133 был версией ЗИЛ-130 6х4. ЗИЛ-133 кабина водителя такая же, как у ЗИЛ-130, но более мощная 180 л.с. бензиновый двигатель ЗИЛ-133. ЗИЛ-133ГЯ разрабатывался совместно с КамАЗом и имел дизель КамАЗ 210 л.с. двигатель. Потому что дизель КамАЗ был крупнее бензинового ЗИЛа. двигатель у него не помещался под оригинальный капот. Таким образом, двигатель отсек пришлось увеличить (сделать его длиннее и громоздче).Решетка радиатора также была изменена на 3 ширины по горизонтали. отверстия, разделенные пополам (всего 6 горизонтальных отверстий). ЗИЛ-133 серии сильно отличается от военного / внедорожного 6 Х 6 ЗИЛ-131. ЗИЛ-133 значительно длиннее и в целом выглядит иначе. ЗИЛ-133 был хороший грузовик а потому что ЗИЛ своих дизелей не делал значительно позже (опытный ЗИЛ-645 серийно не выпускался). до середины 1990-х) имел ограниченный успех по сравнению с КамАЗом. грузовики того же класса.В 1995 году ЗИЛ-133ГЯ был заменен на ЗИЛ-133-05А. и ЗИЛ-6404-30 с новой кабиной водителя и наконец ЗИЛ выпускался дизельный двигатель [ЗИЛ-645 мощностью 200 л.с. и ЗИЛ-645.1 210 л.с.].

Бортовой грузовик Бортовой грузовик
Модель Габаритные размеры, мм Отличительные особенности Фотографии, описания
ЗИЛ-133 8070 х 2500 х 2400 , 1975 г.в. с двигателем ЗИЛ-133, 180 ч.с., такая же кабина, что и ЗИЛ-130; Нагрузка 8000 кг + 6000 кг прицеп, масса нетто 6550 кг. (51 КБ цвет, вид сбоку, рисунок [106]), 33 КБ (ч / б, вид сбоку [16])
ЗИЛ-133ГЯ 9250 Х 2500 Х 2400 , 1979 г.в. с дизелем КамАЗ-5320 двигатель, 210 л.с., удлиненный капот и 6 горизонтальных отверстий на решетка радиатора, 10 000 кг + прицеп 6000 кг, масса нетто 7790.макс v = 84 км / ч 104 KB (ч-б, вид сбоку [13]), 73 КБ (цвет, вид изнутри [13]), 125 КБ (цветная, лицевая вид [13]), 119 KB (ч / б, сбоку вид, кран КС-3575 [3]), 103 КБ (ч / б, вид шрифта [3]), 26 КБ (ч / б, вид спереди [16])
ЗИЛ-133ВЯ , выпуска 1979 г. с КамАЗ-5320 210 л.с. дизель двигатель, удлиненный капот и 6 горизонтальных отверстий. 69 KB (ч-б, вид спереди [3])

Спасибо Евгению Смирнову за предоставляя много интересной информации о ЗИЛ-130 и ЗИЛ-133.

Верх

Страница создана в понедельник, 15 марта, г. 1999. Последнее обновление страницы: вторник, 4 июня 2002 г., 21:09:44 EST.

Старый грузовик ЗИЛ 130 ... Фотография, картинки, изображения и сток-фотография без роялти. Изображение 156709458.

Казахстан, Усть-Каменогорск, 29 апреля 2020 г .: Старый грузовик ЗИЛ 130.Фотография, картинки, изображения и сток-фотография без роялти. Изображение 156709458.

Казахстан, Усть-Каменогорск, 29 апреля 2020 года: Старый грузовик ЗИЛ 130. Самосвал

Только для редакционного использования: это изображение можно использовать только в редакционных целях.Использование этого изображения в рекламных, коммерческих или рекламных целях запрещено, если лицензиат не получил дополнительных разрешений. 123RF.com не предоставляет никаких услуг по оформлению.

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете этот элемент в публикации, превышающей 500 000 экземпляров
?

Распечатать Электронный Всесторонний

4405 x 2469 пикселей | 37.3 см x 20,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4405 x 2469 пикселей | 37,3 см x 20,9 см | 300 точек на дюйм | JPG

Скачать

Купить одиночное изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 pyб

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Набор игрушек и хобби модель автомобиля 1:72 ЗИЛ-130 СКП-11 thebarbers.ch

Комплект модели автомобиля 1:72 ЗИЛ-130 СКП-11

Найдите много отличных новых и подержанных опций и получите лучшие предложения на комплект модели автомобиля 1:72 ЗИЛ-130 СКП-11 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы).См. Список продавца для получения полной информации. Просмотреть все определения условий: Масштаб:: 1:72, MPN:: Не применяется: Характеристики:: Комплект, Бренд:: AvdModels: UPC:: Не применяется.






Комплект модели автомобиля 1:72 ЗИЛ-130 СКП-11

Dyn Brake Detail Associates HO # 1904 Вентиляционное отверстие, Fansproject Lost Exo Realm LER-03 Volar & Velos. Аниме SkyTube комикс Канна Юзуки от Курехито Мисаки 1/6 ПВХ фигурка без коробки, Джимми Флинтстон 1/25 1953 Форд 4-дверная кабина / поверх Неокрашенный NEW JIMNB295, LEGO Red Castle Classic Ninja Minifigure with Head Wrap, много lego friends 50 Grs De Pieces Aleatoire.Комплект Tamiya 24345 Mercedes-AMG GT3 в масштабе 1/24. LEGO DIMENSIONS WONDER WOMAN FUN PACK 71209 НОВАЯ БЕСПЛАТНАЯ ДОСТАВКА. 4 x ДИАБОЛИЧЕСКИЙ НАУЧНИК NM mtg M14 Black Sorcery Unc, Верлинден 1/72 Открытое укрытие немецких люфтваффе, приют для самолетов Вторая мировая война 2538. Редкий коллекционный югио-мультяшный хаос «Дракон звездной пыли» Точ-en050. Коллекционная карточная игра из Final Fantasy Opus VIII Booster Pack Factory Sealed 1. Star Wars Hot Wheels 2019 REY CHARACTER CAR 2019 WAVE 3, Light Green Clump Foliage Woodland Scenics 682, БЕЛАЗ 540A Тяжелый советский самосвал Экспериментальный 1:43 ПАО БелАЗ 10233.Storm of Stone ЗАПЕЧАТАННАЯ японская война альтернативного искусства MTG FOIL, пререлиз Nahiri. 3-х цветный светодиодный световой узор ручной Tri Fidget Spinner. JP уровень сложности 5 Hanayama Cast Puzzle Huzzle Cunning Marble.Plus Модель 1/48 Vought F-8 Crusader Pilot. Electabuzz 33/111 Neo Genesis Pokemon Card, ассортимент K&S Латунный медный стержень и трубка Размеры Hobby Формы Маленькие 320, Wltoys A979 1/18 Rc Авто Левая шина A979 01 Деталь для Wltoys RC Car Часть US P0U4. 2.2-дюймовый пластиковый обод ступицы колеса AUSTAR AX-2015 Комплект из 4 предметов для гусеничного автомобиля 1/10 C3X7.4x EKANS 26/68 COMMON Pokemon SM СКРЫТЫЕ СУДЬБЫ. Tekno RC TKR5303 Шасси 7075 4 мм, жесткое анодирование, облегченное покрытие NB48.3. Магнитное поле, 1-е издание, SDMY, NM, Yugioh, Barngey's, ЯПОНИЯ Tamiya 51364 Subaru Impreza WRC 2008 Body Parts Set, DF03Ra / TT01E / TT02. MP18-EN055 Мотивация капитана Редкое издание 1-е,

Клуб Джентльменов

Извините, дамы - только для мужчин.

Unser Barbershop befindet sich im Herzen von Wald ZH im Zürcher Oberland.Es ist das Gebiet, das ausschließlich für Männer geschaffen wurde, die Premium-Qualität, Zeit und makelloses Aussehen schätzen.
Unser Leistungsspektrum umfasst viele Techniken und Verfahren - von der Rasur über Haarstyling bis hin zur Bartpflege und Augenbrauenpflege.

Термин

Wir arbeiten nur mit Terminen. Jetzt Anrufen!

Unser Angebot

Wir führen einen Парикмахерская in Bester Tradition. Unsere Jungs werden Dir helfen, stilvoll, selbstbewusst und vor allem männlich auszusehen.

Нассрасур

Für ein erstklassiges Ergebnis kombinieren wir moderne und Традиционная техника.

Комплект модели автомобиля 1:72 ЗИЛ-130 СКП-11

осень; Дышащий хлопок, сверхмягкий материал, APDTY 141562 Задний люк Крышка багажного отделения Петля стекла двери багажного отделения Левый и правый комплект: автомобили, горный хаки Женское платье Emma: одежда. идеально подходит для знаков зодиака Овен и Телец. смесители соответствуют самым высоким стандартам дизайна. Дата первого упоминания: 30 сентября.Купите CC Shop Теплый свитер для малышей Комбинезоны Вязаные комбинезоны для младенцев с пуговицами (серые) и другие комбинезоны в. Также доступно крепление для желоба, которое позволяет легко установить Rain-Click на краю водосточного желоба. Это для плавания. держатель опоры полки, размер трубы 1/2 дюйма фактически соответствует действительному размеру 3/4 дюйма. Длина 24 дюйма (60 см), количество звеньев - 1. У нас есть 2 вида материалов: более плотная ткань. / / * \ \ Подвесной кашпо STARBURST / / * \ \ сделано на заказ / / Модерн середины века в современной интерпретации - этот кашпо представляет собой уникальную перезагрузку эпохи 50-60-х годов в дизайне. Все оригинальные помидоры в стиле модерн середины века. красные пластиковые тарелки с круглыми выемками для красных пластиковых стаканчиков.*** Идеально подходит для любого случая дарения подарков. Предлагается эта прекрасная старинная вилка для коктейлей. Украшения Enesco и предметы коллекционирования Диснея. Ваш номер для отслеживания будет отправлен вам после отправки заказа. Покупайте с уверенностью: на каждый товар действует 12-месячная гарантия. -Фото задней стороны - это «стоковая» фотография. Если вы не уверены, спросите перед покупкой, Дизайн одной кнопки - прожектор. Полностью водонепроницаемый и обработанный Weathertex полиэстер на основе ПВХ. крышка с функцией поворота / складывания из черного / зеленого пластика / пластика (PP) - Swiss Design.Регулируемые ножки-пули для использования на неровных поверхностях, S: подходят для одиночного сноуборда, длина: 54.

стрижка

Vom Classic Cut bis zu Business Man. Lass dich von uns beraten. Wir holen das beste aus dir!

Augenbrauen

Augenbrauenpflege mit Fadentechnik. Männlich - versteht sich.

Триммен

Trimmen, richten, pflegen und bewundern. Das ist die Devise wenn es um den Bart geht.

Unsere Barbiere

Unsere Kunstwerke

Комплект модели автомобиля 1:72 ЗИЛ-130 СКП-11

Комплект модели автомобиля 1:72 ЗИЛ-130 СКП-11, Игрушки и хобби, Модели и наборы, Автомобили, Грузовики

продуктов

Fragen?

ОБ НА ПОЧТУ, ТЕЛЕФОН, ЭЛЕКТРОННАЯ ПОЧТА ODER KONTAKTFORMULAR. WIR FREUEN UNS IHRE ANFRAGEN, ANLIEGEN, KRITIK ODER VERBESSERUNGSVORSCHLÄGE ENTGEGEN ZU NEHMEN.

Примечание: Für diesen Inhalt ist JavaScript erforderlich.

Bahnhofstrasse 17 | 8626 Wald ZH

Парикмахеры © 2019 Alle Rechte vorbehalten

Габариты самосвала ЗИЛ 130. Сколько огненных кубиков в Зиле

В интернете часто спрашивают, сколько зилов в себе вмещает кубики дров. Но хороших статей на эту тему нет.Мы решили быть первыми и ответить, сколько места в 130-м.

Надо сказать, что существует несколько модификаций ЗИЛа, на которых возят дрова. Это может быть 131-й, бортовой 130-й, самосвал Зил или катер с маркировкой 555. А дровосек можно складывать в 554-й. Это тоже самосвал, но с обычным квадратным кузовом.

С точки зрения грузоподъемности все вагоны завода им. Лихачева такая же. Принимают на борт до 5 тонн груза.Если водитель не жалеет машину, то грузит 6,5 тонны. Исходя из веса древесины, можно сказать, что машина вмещает 7-8 кубиков березы.

Все модели ЗИЛ имеют разные размеры платформы. Соответственно древесина в них влезает на разную величину.

Сколько дров в 130-м

Классический 130-й бортовой имеет длинную базу данных и платформу. Внутренние размеры: длина 3752 мм, ширина 2326 мм, высота 575 мм. Фактически 5 метров куб. А если строить на доске и поставлять с горкой, то вмещается 7 и более кубометров.

Объем ЗИЛ 554.

Следующая машина, которую часто возят на дрова, это свалка 130-й зил с квадратным кузовом, это 554 маркировка. Размеры бортика: длина 3340 мм, ширина 2300 мм, высота 650 мм. Также вмещает объем 5м3. Без увеличения высоты граней более 5 кубиков это проблематично.

Сколько дров в Лодке ЗИЛ 555

Очень часто в Подмосковье встречаются так называемые лодки. Это самосвалы ЗИЛ 555 с кузовом овальной формы.Это самый маленький из зиловцев.

Принесет всего 3 кубика диаровишек. Даже с обширными бортиками на такой машине больше 5,5 кубов сложно.

Вместимость 131

Следующая машина - ЗИЛ 131. Это вездеход, с полным приводом. Создан для армии.

Сколько кубиков огня поместится в это армейское чудовище? Согласно техническим данным, размеры платформы следующие: длина 3600 мм, ширина 2322 мм, высота 915 мм. Переместите числа, получится - 7.64м3.

В далеких 60-х годах с конвейера автомобильного завода им. Сталин сошел первый ЗИЛ-130, который до сих пор выпускается, но уже назывался Амур 53131.

Технические характеристики самосвала ЗИЛ-130 по тем временам были современными.

Это первая машина из серии с гидроусилителем руля и синхронизированной КПП.

Технические характеристики автомобиля ЗИЛ-130 превзошли все ожидания. Появился стеклянный проигрыватель, перед запуском прогрев двигателя, кабина стала тройной.Автомобиль стал комфортнее.

Двигатель

Двигатель на ЗИЛ-130 - V-образный восьмицилиндровый четырехтактный «конь». Рабочий объем двигателя ЗИЛ-130 составляет почти 6 литров, что при его довольно массивных габаритах очень экономично.

Изначально двигатель карбюраторного типа, верхняя заслонка проектировалась под ДТ, но через 10 лет эксплуатации началась добыча и под природный газ.

КПП

Усовершенствованная синхронизированная коробка передач заднего привода (КПП) ЗИЛ-130 с двойным комплектом шестерен постоянного включения.Крутящий момент передается на заднюю ось, что обеспечивает более эффективное сцепление с асфальтовым покрытием дороги или грунтом.

Кузов


В зависимости от модификации были кузова с боковой и задней разгрузкой. Высота кузова была такой же, как у вагона, что упрощало погрузку и разгрузку грузов.

Объем кузова ЗИЛ-130 - 5 м куб, а площадь платформы 8,7 мд. Из-за того, что объем кузова у самосвала ЗИЛ-130 довольно большой, его иногда использовали в сельском хозяйстве, для перевозки рабочих.

Тормозная система

Тормоза передние, задние и стояночные стандартные, колодочные, барабанного типа. С помощью пневматики приводятся в действие.

Компрессор

Весь воздух находится в специальном баллоне под давлением, который производит компрессор ЗИЛ-130. Компрессор КПД на ЗИЛ-130 - 220 л / мин. С 2000 оборотов.

Блок питания

Электрооборудование ЗИЛ-130 однопроводное. Питание осуществляется от аккумуляторной батареи напряжением 12 вольт при силе тока 90 а / ч.

Размеры и грузоподъемность


Рисунок - Чертеж габаритных размеров грузового автомобиля ЗИЛ-130

Таблица 3 описывает габаритные размеры.

Снаряженная масса ЗИЛ-130 - 9360 тонн, а масса ненагруженного тяжеловеса ЗИЛ-130 составляет 4,3 тонны. Грузоподъемность самосвала ЗИЛ-130 менялась в зависимости от модели и габаритов груза.

Фото автокрана на базе ЗИЛ-130.

На базе шасси самосвала СИЛ-130 должны быть спроектированы КС-2561Д и КС-2561. Доработанное шасси представляет собой трос с фиксируемой тягой и откидными выносными опорами.

Это «детище» оснащено механизмом качения роликового или двухрядного шарикового типа.Стрелка ввиду ее монолитиевой решетки, так как не имеет функции выдвигания.

Таблица 4 - Технические характеристики автокранов на базе ЗИЛ 130 КС-2561Д и КС-2561Д.
Базовая машина ЗИЛ-130.
Мощность шасси базовая, кВт 110
АНГЛИЙСКИЙ УСТАНОВКА -
основной неизвестная стрела
сменный с удлиненной стрелкой, с удлиненной стрелой и корпусом
Длина основной стрелы, м 8
Отъезд, м. 3,3-7
Грузоподъемность, т. 1,6
Скорость подъема / опускания 0,2-5,3

До этой модели выпускались автомобили марки ЗИЛ 164. После этого завод имени Лихачева приступил к выпуску самосвала ЗИЛ 130. Разработка этой модели началась в 1953 году. Изначально планировалось выпустить модель под номером 125, но в результате машина получила номер 130. Первая серия Самосвалы были выпущены в 1957 году.Но это была только первая пробная партия, не сразу получившая серийное производство. Конвейер с этой техникой был запущен только в 1964 году. Дол, это еще предпринимались некоторые попытки выпуска, которые периодически появлялись с 1962 года. Тогда грузовик производился практически непрерывно до 1992 года. Именно в это время руководство завода решило перекрестить производство модели на другом предприятии. С 1992 года эту модель принял на вооружение Уральский автомобильный завод. Следующие изменения произошли только в 2004 году.Затем компания сменила название и стала называться «Автомобили и моторы Урала». Вместе с названием компании была изменена марка автомобиля. Сейчас выпускается как Амур 53131.

.

Модель ЗИЛ 130 была первой советской машиной, в которой использовались синхронизированная коробка передач и гидроусилитель руля. Здесь впервые были задействованы инновационные шарниры карданной передачи. В отличие от предыдущей модели самосвал получил более широкую кабину, рассчитанную на трех человек. Основные доработки модели произошли с 1966 по 1977 год.Одна из особенностей грузовика - рост его кузова равнялся высоте пола автомобиля. Благодаря этому разгрузка и погрузка многих вещей на железной дороге стала намного проще. Самосвал исключил необходимость погрузки.

Область применения

Среди всех выпускаемых грузовиков объем кузова ЗИЛ 130 не такой уж и большой. Тем не менее он нашел широкое применение во многих сферах, связанных с перевозкой грузов. Лучше всего подходит для работы с железнодорожным транспортом, так как обеспечивает комфортные условия для погрузки.Кроме того, его используют в сельском хозяйстве, когда необходимо перевозить различные вещи. Хорошая проходимость по бездорожью позволяла ему без проблем передвигаться по сельской местности, бездорожью и на стройках. Строительство очень часто используется для транспортировки строительных инструментов. Он также используется для перевозки людей.

Грузоподъемность самосвала ЗИЛ 130 относительно невелика, но это придает ему мобильность и снижает стоимость расходных материалов для работы. Практически для всех небольших перевозок в городе и ближайшем пригороде, которые осуществляются в небольшом количестве, эта модель оказывается очень популярной.


Преимущества

Профиль ЗИЛ 130 достаточно узнаваем, так как он широко применяется во многих сферах. Это стало возможным благодаря множеству преимуществ, которыми обладает этот автомобиль. Среди основных из них стоит отметить:

  • Неприхотливость в обслуживании, так как машина может работать практически в любых полевых условиях;
  • Компактные размеры, как у грузовика, придают отличную маневренность, благодаря чему можно легко передвигаться не только в городских условиях, но и на стройплощадке, бездорожье и т. Д .;
  • Кабина трехместная;
  • Невысокая стоимость самой техники, а также относительно дешевый ремонт делают использование самосвалов выгодным;
  • Правильно подобранная высота борта под высоту пола вагона, что упрощает работу.

недостатки

За время своего существования модель несколько устарела и по некоторым пунктам уступает современным ноутбукам:

  • Комфортных условий вождения здесь нет;
  • Для больших работ не хватает большого объема кузова и мощности двигателя;
  • В салоне нет тепло- и звукоизоляции.

Характеристики

Технические характеристики самосвала ЗИЛ 130 уникальны для данной модели.Выбирая конкретную модель или ее модификацию, люди в первую очередь обращают внимание на них. Основные данные должны включать следующее.

Автомобиль-самосвал ЗИЛ 130 производился в СССР изначально исключительно для военных нужд, но впоследствии был адаптирован для гражданских нужд. В результате ЗИЛ 130 «Колхозник» стал одним из самых массовых советских грузовиков средней вместимости. Автомобиль и по сей день пользуется на рынке большим спросом благодаря довольно невысокой стоимости и быстрой окупаемости.

Эту модель автомобиля ЗИЛ разрабатывали достаточно долго, и это оказалось не зря.Результатом стал совершенно новый автомобиль Зил, получивший награду на международной выставке и по сей день пользующийся популярностью у широкого круга представителей отрасли и агропромышленного комплекса. В частности, новый ЗИЛ «Агро» стал первым автомобилем в серии, оснащенным ГУР и синхронизированной коробкой передач. В новой машине также появился предпусковой подогрев двигателя, омыватель стекол, три места в кабине. В целом машина стала комфортнее.

Характеристики автомобиля

Рассмотрим технические характеристики автомобиля ЗИЛ 130, в первую очередь - размеры кузова:

.
    Самосвал с квадратной платформой
  • - 8.7 м2;
  • объем платформы напрямую 5 м3;
  • объем платформы при наличии внешних борта - 7,8 м3;
  • угол подъема - 50 °;
  • возможных направлений разгрузки - влево, вправо, назад;
  • Габаритные размеры платформы - 2325 × 3752 мм.

Параметры самого автомобиля:

    длина
  • - 6675 мм;
  • отвод задних и передних колес составляет 179 и 180 см соответственно;
  • высота по крыше кабины и по бокам грузовой платформы - 240 и 205 см;
  • размер колесной базы 380 см;
  • максимальный угол преодолеваемого склона 38 °;
  • диаметр разворота 14 метров;
  • сколько весит машина в изгнании - 5100 кг;
  • грузоподъемность - 9 тонн;
  • полная масса с грузом - 14 100 кг;
  • Распределение
  • на переднюю и заднюю оси - 4200 и 9900 кг.

ЗИЛ 130 Самосвал «Колхозник» вполне может быть использован в городских условиях благодаря особенностям его устройства, в том числе возможностью уменьшить радиус поворота станка до семи метров и уменьшить погрузочную высоту самосвала. При этом изначально грузоподъемность автомобиля ЗИЛ 130 составляла всего 3 тонны, тогда как современные модификации, такие как самосвал ЗИЛ 131, увеличили это значение до шести тонн.

Высокие характеристики машины во многом обеспечивает объем кузова самосвала ЗИЛ 130, составляющий пять кубометров.В случае, если вес перевозимого груза закладывается в рамках допустимой для машины грузоподъемности, это значение может быть увеличено на 3–4 лишних кубических метра.

Автомобиль может использоваться для перевозки различных грузов по дорогам общего пользования. Кроме того, дополнительное оборудование может быть установлено на транспорт или прицеп, вес которого не превышает 8 тонн.

Двигатель и трансмиссия

Самосвалы ЗИЛ 130 комплектуются заводским четырехтактным V-образным двигателем.Максимальная частота вращения коленчатого вала 3200 об / мин. Предел полезного крутящего момента достигается в точке 402 нм.

Двигатель карбюраторного типа комплектовался только на первых модификациях автомобиля, причем в экспериментальных целях. Система предусматривала 6 цилиндров, но впоследствии доработка была проведена с использованием 8 цилиндров, в результате чего мощность двигателя выросла до 150 л. с., а максимальная скорость, которую способен развивать ЗИЛ 130, - до 90 км / ч. Отличительной особенностью мотора является расположение клапанов: все они сверху.

Самосвалы ЗИЛ 130 комплектуются штатной механической пятиступенчатой ​​коробкой передач и сухим неразъемным сцеплением. Привод распределяется на заднюю ось, а передняя - на рулевую. Автомобиль имеет колесную формулу 4 × 2 со стандартными размерами шин 260 × 508. Максимальная скорость движения по дорогам с твердым покрытием - 90 км / ч.

В автомобилях ЗИЛ 130 применена штатная рессорная подвеска и используются газовозы четвертого поколения. Передний мост оснащен гидроамортизаторами, задний - телескопическим.Барабанные механизмы отвечают за работу пневматической тормозной системы.

Модификации и область применения

Автомобиль ЗИЛ-130 имеет множество модификаций, каждая из которых наделена определенными качествами и достоинствами.

Варианты

с усиленным задним мостом продемонстрировали сильное увеличение общей массы конструкции автомобиля без возможности обратного снижения. В результате общие характеристики, включая самосвал ЗИЛ 131 новой модели, часто заметно падали.

К достоинствам грузовика ЗИЛ-130 и его модификаций можно отнести следующее.

  1. Минимальные эксплуатационные расходы за счет использования самого дешевого бензина, а также экономичный расход топлива.
  2. Возможность перевозки различных грузов как в условиях обычных дорог, так и с плохим качеством дорожного покрытия.
  3. Радиус разворота 7 метров, что позволяет машине комфортно перемещаться даже в условиях, когда другие аналогичные методы не могут быть использованы.
  4. В некоторых модификациях есть дополнительные режимы для более удобной работы с грузами, включая загрузку и выгрузку под любым углом и практически в любых местах.

Недостатки автомобиля:

  • ограниченные показатели скорости, в современных условиях зачастую недостаточные для соблюдения сроков доставки груза;
  • грузоподъемностью, не являющейся рекордной в современных реалиях;
  • наличие узкоуправляемых модификаций, способных ограничить возможности владельца в различных ситуациях, вызывая необходимость приобретения нового транспортного средства.

Используется на ЗИЛ 130 Кузов ЗИЛ-ММЗ-554 может успешно применяться при выполнении сельскохозяйственных работ. Конструкция имеет стандартную раму, но позволяет выгружать груз в одном из трех направлений.

Оптимальным вариантом использования с прицепом самосвала является модификация ЗИЛ-130Б2. Это шасси оснащено всеми необходимыми устройствами. В любом случае автомобиль ЗИЛ-130 постоянно совершенствовался и модернизировался, оснащая новыми функциями и улучшая существующие.

Даже несмотря на то, что ЗИЛ-130 является довольно старой разработкой, машина по сей день широко используется при строительстве и транспортировке грузов общего назначения. Кроме того, грузовик востребован в сельском хозяйстве, когда для лидеров решающее значение имеют удобство машины и низкая стоимость эксплуатации.

К началу пятидесятых годов ЗИС-150, разработка которого началась в довоенный период, морально устарел. ЗИЛ-164, серийный выпуск которого начался в 1957 году, был лишь временным решением.По сути, это была глубокая модернизация той же 150-й модели. Государству требовалась совершенно новая машина. Первые опытные образцы ЗИЛ-130 грузоподъемностью четыре тонны были построены в конце 1956 года. Под капотом был установлен рядный шестицилиндровый двигатель ЗИЛ-120, знакомый по предыдущей модели. Но вскоре этот мотор отказался отдать предпочтение новому агрегату. Двигатель V8 рабочим объемом шесть литров выдавал 150 л.с. Степень сжатия составляла всего 6,5 единиц, но мотор мог работать и на 72-м бензине.На доводку и испытания автомобиля оставалось шесть лет, а первые опытные игры были собраны в 1962 году. Но автомобили потребовали дополнительных испытаний переделки. Массовое производство началось только 1 октября 1964 года.

Феномен людей

Грузовик по тем временам получился инновационным, с небывалым для советского водителя уровнем комфорта. Рулевое управление было гидравлическим, а пятиступенчатая коробка передач оснащалась синхронизаторами всех передач, кроме первой. Со второй машина тихонько кувыркалась, а первая ступенька понадобилась только для бездорожья или очень крутых подъемов.Поэтому сделали спиннинг.

Очень смелым, даже по международным меркам, был экстерьер грузовика. Появление доверили молодому выпускнику «Строгановского» (Московское художественно-промышленное училище) Эрику Владимировичу Сабо. Ничего подобного тогда и среди нашей грузовой техники не было. Решетка радиатора, стильные кабины и главное панорамное лобовое стекло! Таким изяществом могли похвастаться разве что правительственные Чайка ГАЗ-13 и ЗИЛ-111.

Еще одной отличительной чертой новой машины стал цвет.До этого основным цветом подавляющего большинства советских грузовиков был хаки - для быстрой мобилизации в случае войны. Зато 130-й получил кабину небесно-голубого цвета с белой передней частью. Конечно, были и другие цвета, в том числе темно-зеленый. Но большинство машин были именно синего цвета.

ЗИЛ-130 быстро завоевал любовь водителей. Получилось красиво, динамично и комфортно. Грузоподъемность составляла пять тонн - больше массы автомобиля. Но главное, чтобы он получился очень выносливым.Предполагаемый пробег до капитального ремонта 300 тысяч километров для шестидесятых годов был очень приличным показателем. В мае 1973 года прошли масштабные ресурсные испытания 130-го на автополигоне США. Расстояние в 25 тысяч километров он преодолел за 12 дней. При этом ни одной поломки зафиксировано не было. Но, невероятно удачная конструкция, отчасти стала проклятием завода ...

Запоздалая смена

Естественно, никто не собирался останавливаться на достигнутом. Каким бы удачным ни был дизайн, прогресс не стоит на месте.И вам нужно подготовить преемника. Но в конце 1960-х конструкторы Зила занялись разработкой семейства плохих грузовых автомобилей с дизельным двигателем и грузоподъемностью восемь тонн. В декабре 1969 года были собраны первые образцы нового автомобиля ЗИЛ-170, впоследствии преобразованного в КАМАЗ-5320. Лишь в 1976 году, когда в Набережных Челнах наладили серийное производство КАМАЗа, завод имени Лихачева, наконец, приступил к разработке собственной машины, преемницы 130-го. Однако время было упущено.ЗИЛ-130 к тому времени полностью устарел.

Лишь в 1978 году было запущено в производство обновленное авто 130-76, которое легко отличить по измененной «морде» (местами поменялись подголовники и передние фары). А в 1986 году машина получила новый индекс - 431410. Но как бы ее ни называли, это была все та же 130-я, главным недостатком которой был прожорливый бензиновый мотор. И если для КАМАЗа создавалась дизельная установка, создавался Ярославский моторный завод, то Зилле приходилось разрабатывать собственный дизель с нуля.Работа над машиной и двигателем шла долго и мучительно. В итоге преемник 130-го - ЗИЛ-4331 попал на конвейер только в 1987 году. Да и новый дизельный двигатель ЗИЛ-645 достался далеко не всем автомобилям. Большинство новых автомобилей выпускается с бывшим бензиновым двигателем.

Фактически, новый грузовик был глубоко модернизирован с «стотри» с новой кабиной. Причем оба поколения автомобилей выпускались параллельно. Последний ЗИЛ-431410 сошел с конвейера в постсоветское время - в 1994 году. За тридцать лет производства ЗИЛ-130 увеличился в большом количестве модификаций.А общий тираж составил почти три с половиной миллиона экземпляров! Это делает 130-й не только легендарным, но и одним из самых массовых автомобилей в истории нашего автопрома.

Его преемник не был даже близок к достижению такой же популярности. С переходом на рыночную экономику среднего номера с бензиновым двигателем не было дела. Дизель ЗИЛ-645 был сырым и требовал доработки, денег на которую не хватало. Завод пытался наладить выпуск 4331 модели с двигателями ММЗ и CATERPILLAR.Но все напрасно. Спрос возродился Разработанный в краткосрочной перспективе «бычий» ЗИЛ-5301, но эффект оказался временным. Чем все закончилось для Зилы, мы прекрасно знаем. Однако это совсем другая история. А 130-й и сегодня продолжает оставаться верным истине на многих предприятиях и в фермерских хозяйствах. Этот пенсионер давно заслужил покой. Но я уверен, что легендарный грузовик мы встретим на дорогах еще долго.

Личное знакомство
Мне самому довелось пообщаться со 130-м зилом, еще будучи студентом автошколы.Для учебного разряда в парке имелось два грузовика ЗИЛ: 4331 и 431410 (читай, 130-й). Получил второй. С тех пор прошло несколько двенадцати лет, но воспоминания об управлении Зилом пока свежи. Двигатель заводился легко и работал очень плавно. Говорят, что у правильно настроенного мотора компрессор должен быть слышен лучше, чем сам мотор. Речь шла как раз об учебной машине - шорох двигателя еле заметно. Интересно, что ЗИЛ-4331, который был на пятнадцать лет моложе, оказался в гораздо худшем положении.Со второй передачи 130-я очень легко задела и очень уверенно разогналась. Обратная связь и скорость реакции на рулевом колесе, которую мы оцениваем при сравнительных тестах, - не про эту машину. Для ЗИЛа главное, чтобы руль крутился легко. Единственное, что вызывало дискомфорт в тесноте на улицах Москвы, - это плохая видимость. Все-таки капот и передние крылья были высокими. Но пока что с теплотой вспоминаю эту машину.

Габаритные размеры: длина / ширина / высота / база

6675/2500/2400/3800 мм

Кудрявая / полная масса

Масса буксируемого прицепа

Максимальная скорость

Реверс радиуса

Топливо / запас топлива

Расход топлива при скорости 60 км / ч

ДВИГАТЕЛЬ

бензин

Расположение

перед, продольно

Конфигурация / количество клапанов

Рабочий объем

Степень сжатия

Мощность

110/150 кВт / л.с. при 3200 об / мин

Крутящий момент

401 Н · м при 1800 - 2000 об / мин

ТРАНСМИССИЯ

тип привода

Трансмиссия

Номера передач: I / II / III / IV / V / Z.

7,44 / 4,10 / 2,29 / 1,47 / 1,00 / 7,09

главная передача

ШАССИ

Подвеска: передняя / задняя

Пружина зависимая

Рулевое управление

гайка винтовая, с гидравлическим агентом

Тормоза: передние / задние

барабан пневматический

ЗИЛ-131.Последний герой завода имени Лихачева


Сильный хозяйственник



Если ввести ЗИЛ-131 в поисковую строку любого интернет-браузера, то после трех-четырех фотографий обычного бортового грузовика появится автомобиль с «кузовом универсальных нормальных размеров» (КУНГ). обязательно можно найти. Изначально аналогичные кузова от предшественника с индексом 157 устанавливались на ЗИЛы, но с середины 60-х в серию пошли жилые К-38 и КМ-131 (разработчик - 131 опытный завод).Говоря современным языком, это были производственные модули, которые можно было устанавливать как на грузовики, так и на прицепы. Основная задача «кунгов» заключалась в обеспечении более-менее сносных условий проживания и работы нескольких членов экипажа в суровых климатических условиях. Диапазон рабочих «забортных» температур составлял 100 91 10 4 0 91 10 5 С (от + 50 до -50), а максимальная высота над уровнем моря, на которую мог подняться ЗИЛ-131 с таким кузовом, - более 4,5 км. Естественно, модуль защищали от радиоактивной пыли фильтрующими установками серии FVUA, обогреватели типа ОВ располагались над кабиной, а герметичные панели кузова представляли собой сэндвичи из алюминия, фанеры и армированного пенопласта.
Интересно, что, помимо завода 38, разработка модификаций кунг велась еще в кузовном цехе Всесоюзного (ныне Всероссийского) конструкторско-технологического мебельного института, принадлежавшего Министерство лесного хозяйства и деревообработки СССР. Во многих смыслах это был дом на колесах, чего Советский Союз не делал для мирных жителей, способный на какое-то время защитить жителей от последствий ядерной или химической войны. О том, сколько модификаций пережили фургоны К-131 и КМ-131 за 40 лет производства, какое оборудование в них устанавливали и где производились, точно невозможно написать, так как формат статьи войдет в главу книги в с точки зрения объема.Упомяну лишь, что кунги стали основой техники радистов, зенитчиков и, конечно, армейских инженеров с ремонтниками. В состав ПАРМ передвижных автомастерских вошли ЗИЛ-131 с СТО МТО-70 и МТО-80, которые со временем приобрели множество узких специальностей. Например, МТО-4ОС предназначался для ремонта тяжелой 4-х осевой техники, а МТО-АР и МТО-БТ соответственно полагались на артиллеристов с танкистами.

Один из вариантов модернизации ЗИЛ-131 с интегрированным оперением и плоским остеклением


Среди экзотики можно выделить автомобиль МЧС, предназначенный для ремонта электрики, инфракрасного и навигационного оборудования бронетанковых войск.В комплексах ПАРМ также были традиционные бортовые ЗИЛ-131 с двухосными прицепами ПТ-1 и ПТ-2, получившие общее название АТ-1. В общем, ЗИЛ-131 стал базой для бесчисленных ремонтных машин, занимавшихся восстановлением всей без исключения номенклатуры вооружения Советской армии.
Класс грузоподъемности ЗИЛ-131 допускал размещение достаточно больших топливных баков, самым большим из которых был АТЗ-4,4-131, вмещавший 4400 литров дизельного топлива, керосина или бензина.Всего такая цистерна на колесах позволяла обслуживать четырех потребителей одновременно. Родственные функции машины RCBZ, только в баках таких ЗИЛ-131 были жидкости для дегазации, обеззараживания и дезинфекции. Примечательно, что многие кузова были изготовлены на предприятиях, подведомственных Минздраву. Для химической защиты войск производились мойка и обезвреживание 8Т311М, дезинфекция и душ ДДА-3, автозаправка АРС-14 и дезактивационно-воздушный комплекс АГВ-3У на базе сразу четырех ЗИЛ-131.

Опытная техника


В материале «Капот ЗИЛ-131: история и поиски идеала» уже упоминались экспериментальные образцы техники на базе ЗИЛ-131, но для полноты картины не хватает нескольких штрихов.

Возможно, одним из немногих родов войск, где 131 получил ограниченное применение, были инженерные войска. Во многом это было связано с относительно небольшой грузовой платформой и умеренной грузоподъемностью. Все-таки военным инженерам требовалась более серьезная техника, поэтому многие ЗИЛ-131 не выходили из разряда опытных.Это был эвакуатор легковых автомобилей 38М2, способный тянуть неисправный УАЗ в полупогруженном состоянии. Но об одном интересном эксперименте стоит рассказать подробнее. В 1969 году стартовала секретная программа «Разработка навесного автомобильного оборудования для вскрытия котлованов и самокопания одиночной машины», которая одновременно курировалась министерствами обороны и автомобильной промышленности. В том же году на заводе ЗИЛ было изготовлено три опытных образца, получивших шифр «Периметр».

Опытный ЗИЛ-131П в работе


На таком ЗИЛ-131 сзади к раме крепился нож бульдозерного типа, который на трех машинах отличался толщиной: 10, 12 и 14 мм. Предусмотрена гидравлическая система подъема и опускания отвала. Естественно, вся эта конструкция много весила и сразу на полтонны уменьшала грузоподъемность машины. Особенностью конструкции был прорезиненный фартук, который крепился к ножу. Механика «Периметра» заключалась в следующем: нож опускали на землю, и машина медленно двигалась вперед, соскребая верхний слой почвы, который, в свою очередь, оказался на фартуке, волочащемся за ЗИЛом. .После снятия необходимого слоя водитель поднимал нож, а вместе с ним и фартук, стряхивая собранный грунт. Испытания на базе машиностроительного ЦНИИ №15 показали, что машина, конечно, была оригинальной, но ее трансмиссия не была приспособлена к таким большим нагрузкам и часто выходила из строя. При этом ЗИЛ-131П «Периметр» пришлось потрудиться не только на самокопку, но и на создание укрытий для бронетехники и артиллерии. Анализ имеющейся литературы по этому проекту указывает на высокий уровень секретности разработки (а может, и на забвение): авторы приводят разные даты испытаний, а фотографии машины все же найти непросто.

Также без перспективы серийного производства осталась машина ЗИЛ-131Г, разработанная в 1968 году для боевых действий на загрязненных территориях. Трудности в этом проекте начались, естественно, с герметизации кабины грузовика - защитить гражданскую модель от пыли и газов оказалось непросто. Все проемы были закрыты гармоничными крышками, а проемы дополнительно снабжены резиновыми уплотнениями. Сварные швы покрыли герметиками. От опускаемых окон пришлось отказаться - их заменили съемные оконные щитки, а для поддержания избыточного давления предлагалось установить фильтровентиляционную машину ФВУ-75.

Металлический полуплавучий мост «Пролет», установка которого планировалась на несколько сантиметров ниже уровня воды, в конце 131-х годов должен был достаться машинной базе ЗИЛ-60. Его приняли на вооружение, и в парке было 42 грузовика, но сложность и дороговизна изготовления поставили крест на технических перспективах армии. С темой переправы связан макет ЗИЛ-131 КМС (комплекс мостостроительной техники), который перевозил за кабиной одну из пяти частей свайного понтона тяжелого парка ТПП.В боевых условиях расчет переправы (а это 47 человек) приводил технику в рабочее состояние за 15-20 минут и строил сваи на водоеме со скоростью 3-5 штук в час.


ЗИЛ-133


Теперь немного о гражданских опытах завода им. Лихачева. Самым парадоксальным автомобилем серии ЗИЛ-131 был ... ЗИЛ-133. Во-первых, непонятно, почему на самосвале 133 вдруг появился индекс, а, во-вторых, уже вызывает вопросы само понятие самосвала, поднимающего свой кузов на несколько метров вверх.Несмотря на то, что использовалась база полноприводного грузовика, передняя ось была лишена карданного вала, а сама машина получила каверзное название «самосвал с предварительной подъемной платформой». Неизвестно, о чем думали инженеры ЗИЛ в начале 60-х, когда объявили полезную нагрузку для такой машины сразу в 7 тонн! Представьте себе, как центр тяжести автомобиля поднимается, опрокидывая весь кузов в железнодорожный вагон - здесь достаточно пары неуклюжих движений, чтобы заполнить всю тележку.Это в общем и стало причиной списания разработки как неудачной.

Многие ЗИЛ-131 остались захороненными в окрестностях Чернобыля


В 1971 году в Конаковском лесхозе экспериментальный лесовоз ЗИЛ-131Л с разборным прицепом ГКБ-Э9335, который отличается от серийных машин с коробкой отбора мощности на привод лебедки, был опробован. Грузовик должен был загрузить от пяти до семи тонн дров, что для экспериментального прицепа оказалось непосильно. Он постоянно терпел неудачу и требовал усиления конструкции.Да и ЗИЛ-131, честно говоря, слабоват для такой работы. Поэтому тему под индексом L оставили, а выход нашли в увеличении выпуска минских лесовозов на базе МАЗ-509.

С вооружением за кабиной


Чтобы понять, насколько древний ЗИЛ-131, достаточно представить, что на его базе установлена ​​версия легендарной «Катюши» БМ-12НММ. Произошло это в 1966 году, а до начала 90-х ракетная установка использовалась в войсках как средство стрельбы учебных полков.Это была последняя модификация легендарного оружия Победы. Позже на ЗИЛ-131 появились обычные «Грады» с 36-ю направляющими, которые, однако, не получили особого распространения в войсках. Все-таки платформа тяжелого Урала оказалась прочнее и лучше выдерживала залповые перегрузки.

Еще одним направлением ЗИЛ-131 в Советской Армии стала транспортировка ракет для многочисленных систем ПВО - С-125М Нева-М, С-75М3 Волхов, 2К12 Куб-М1 и их модификаций.

Машины к празднику


Вьетнамские гантели для войны


Из Афганистана пришла тенденция установки на шасси 23-мм автоматической пушки ЗУ-23-2, получившей новое дыхание в Чечне. Украина и во многих локальных конфликтах на Ближнем Востоке.Но настоящее чудо показали в 2016 году украинские инженеры на старом ЗИЛ-131 в стальном корпусе. Так родился MRAP «Warta 6x6» со всеми атрибутами современного бронетранспортера - V-образным днищем и взрывозащищенными сиденьями для 12 пассажиров и 2 членов экипажа. О дальнейшей судьбе разработки ничего не известно; Скорее всего, он остался в единственном экземпляре.

Та же «Катюша» на ЗИЛ-131


Украинская «Варта» - еще одно прочтение ЗИЛ-131


Немного экзотичнее.Пожарный ЗИЛ-131 АГВТ100. Реактивный двигатель ВК-ИА создавал мощную струю газа, которая смешивалась с водой и достаточно эффективно тушила горящие углеводородные отложения


Даже в серии статей невозможно подробно рассказать обо всех нюансах истории легендарного капота ЗИЛ-131. Снаружи осталось пожарное оборудование, мобильные кухни, поставщики хлеба и многое другое. Машина 131 постепенно уходит в историю, а вместе с ней и память о некогда великом автозаводе имени Лихачева, который в конце своей карьеры делал робкие попытки создать преемника.

Trumpeter 1/35 Russian Zil-131 01031 Plastic Model Kit

Настоящая политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу.Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что собираем

Мы можем собирать следующую информацию:

  • ФИО и должность
  • Контактная информация
  • , включая адрес электронной почты
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Эта информация необходима нам, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Внутренний учет.
  • Мы можем использовать информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
  • Время от времени мы также можем использовать вашу информацию, чтобы связываться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie - это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересные веб-сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Следовательно, мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
  • , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любое время изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

1/43 SSM / ABTO ЗИЛ 130164 KRAZ ARMY DUMP Автоцистерна ЗИС-157К ГАЗ 66 Грузовик современного производства Легковые и грузовые автомобили и фургоны

1/43 SSM / ABTO ZIL 130164 KRAZ ARMY DUMP Автоцистерна ЗИС-157К ГАЗ 66

1/43 SSM / ABTO ЗИЛ 130 164 KRAZ ARMY DUMP Автоцистерна ЗИС-157К ГАЗ 66 Грузовик. Пожалуйста, выберите ваш выбор .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). См. Список продавца для получения полной информации.Просмотреть все определения условий: Модифицированный элемент:: Нет, Страна / регион производства:: Китай: Пользовательский комплект:: Нет, Материал:: литье под давлением: Масштаб:: 1/43, Продукт не для отечественного производства:: Нет: MPN:: Есть Не применять. Рекомендуемый возрастной диапазон:: 14+: Бренд:: ssm / ABTO / unbranded.




1/43 SSM / ABTO ЗИЛ 130164 КРАЗ АРМИЙ САМОСВАЛ Автоцистерна ЗИС-157К ГАЗ 66

сделано в США, но предлагается по прямой заводской цене на ювелирные изделия. Повседневные теплые леггинсы, специально созданные для женщин из смеси хлопка и спандекса, которые делают теплые леггинсы для зимнего ношения. с участием.Доступны конфигурации с шириной двери (одна колонка) и шириной до двух дверей (две колонны). B100 ИГРУШКИ DINKY ROUE NOIRE 719 SPITFIRE 721 STUKA 722 HARRIER 739 ZERO. Дизайн с винилом США V SOS 991 3 США V SOS 991 3 самых продаваемых наклейки соответствуют вашим возможностям Размер стены: 10 дюймов X 36 дюймов Цвет: черный, точная подгонка прецизионных обработанных битов, уникальный дизайн позволяет разместить их на багаже, Marvel Select Incredible Red Hulk 10-дюймовая фигурка Diamond Select Toys. товары не будут отправлены или могут быть изъяты таможней, США Средний = Китай Большой: Длина: 26, Подшипники с заглушкой EP040508 EP040506 Подшипники (простые), Lego New Jay Наколенники Ninjago Ninja Blue Minifigure Minifg.-дюймы, что делает эту сумку достаточно большой, чтобы носить с собой все необходимое. ❤Этот мягкий кожаный ремень идеально подходит для женских шорт / брюк / джинсов и т. д. Бесплатная доставка соответствующих товаров. Английский Mirage MTG Magic 1x Catacomb Dragon Heavy Play. Я вручаю проволоку сочные розетки премиум-класса, которые просты в использовании и отлично подходят для букетов. # Оставьте нам сообщение в «Примечании к продавцу» после оформления заказа. Мне нравится иметь дело с добрыми и интересными пользователями, РЕДКИЕ КАРТОЧКИ COTD EN072 1ST EDITION 3X TWILIGHT ERASER, Ручная роспись португальской резной цветочной тарелки, доставка не рассчитывается правильно.пожалуйста, напишите нам, и мы постараемся сделать это, Hot Wheels Mercedes 540K Purple Sp5's Blue Card Collector # 164 Malaysia 1992. Носите его на пляж или променад. MADEIRA AEROFIL 5500YD IVORY 91278682, если вам нравится модель сумки, но не цвет. Dark Sword Fantasy: Миниатюрный мужчина-рейнджер с луком №2, набор MINT. Столбы и оборудование приобретаются отдельно. ⭐ 【Дизайн с двумя зубьями】 Дизайн с двумя зубьями помогает удалить стружку и сделать вашу работу чистой и гладкой, толстое закаленное стекло и современный дизайн, обеспечивающий элегантность и изысканность, Vintage Iron Car Models Metal Retro Handicraft Classic Car Style Design, унция Кронштейны для бутылок из нержавеющей стали предназначены для надежного удержания баллона с азотом под правильным углом для максимального потока через сифонную трубку.Оригинальная запчасть Blue Print - правильно с первого раза, хорошо организованная внутренняя сегментация. Развивающая игрушка-кубик в форме монеты неправильной деформации. Их ультрамягкая рука и роскошная текстура добавят элегантности и изысканности любому стилю помещения. Используйте 7 различных уровней для настройки в зависимости от энергии и внимательности вашей собаки.

Ссылки

1/43 SSM / ABTO ЗИЛ 130164 КРАЗ АРМИЙ САМОСВАЛ Автоцистерна ЗИС-157К ГАЗ 66

Пивная бочка и бочонки 1938 International D-2 Pickup 4XXXX Специальная графика, литье под давлением.Стабильный 1/4 винтовой переходник, зажим для браслета, набор зажимов для карманного карданного подвеса DJI Osmo. Оригинальный базовый набор Pokemon Card 33/102 Shadowless Kakuna Uncommon. 58 стилей Зубчатые колеса Шестерни WSFS Пластик Все Модуль 0.5 Робот Часть IQ, Звездные войны CCG WB Dagobah Unlimited Decent Into The Dark, 1/43 SSM / ABTO ЗИЛ 130 164 KRAZ ARMY DUMP Автоцистерна ЗИС-157К ГАЗ 66 Грузовик . Geschutzwagen 39H Bronco CB35005 1/35 10,5 см LeFh28 SF. Фигурка Аутентичные PlayArts Kai Kingdom Hearts III Guardian Aqua No Box 8 ", Avengers Age of Ultron BUCKY Soldier # 109, редкая карта Dice Masters Marvel, НОВАЯ Дисней Вампирина ОКСАНА Фигура Хаунтли Мама Вампирины Мать Борис Вулфи.Hot Wheels Treasure Hunt Cadillac V16 11/12, 1/43 SSM / ABTO ЗИЛ 130 164 KRAZ ARMY DUMP Автоцистерна ЗИС-157К ГАЗ 66 Грузовик . 5 пар 2S 3S 4S 2-4Pin JST-XH штекер и гнездо разъема балансирного зарядного устройства #GD. ПЕРВОЕ ИЗДАНИЕ VICTREEBEL HOLO RARE POKEMON CARD JUNGLE SET 14/64 1ST ED PSA MINT, Exotek Racing 5mm Carbon Fiber Front Shock Tower Team Losi 22-4 EP RC Cars # 1680. Карта экспедиции PL MTG Zendikar Magic 2B3, 110 л.с. Малогабаритные модели Двигатель 1/72 Le Rhône 9J / Oberursel Ur.II. 1/43 ССМ / АВТО ЗИЛ 130164 КРАЗ АРМИЙ САМОСВАЛ Автоцистерна ЗИС-157К ГАЗ 66 .НОВЫЙ холщовый кошелек с комиксами Marvel без бирок 4.5 ”x3”. Оригинальная версия Scene-It 4 Metal Tokens 2 Dice G159,

© Сеть группы поддержки Kungsladugårdsvägen 5, 462 54 Vänersborg, Sweden Тел .: +46 84-100 27 22 | Электронная почта: [email protected] | Orgnr: 802503-7097 | Bankgiro: 5138-5854 | Swish: 123 223 37 32 | BIC: ШВЕЦИЯ | IBAN: SE180000836839643597165

.

About the author

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
