Экскаватор CATERPILLAR 320 DL
Экскаватор CATERPILLAR 320 DL
Гусеничный экскаватор САТ 320 DL — одна из единиц строительной техники частного предприятия «АМР Демолишн», имеющая быстросъём и дополнительную гидравлическую линию , что позволяет использовать для работ гидравлические ножницы и гидравлический молот, а также осуществлять быструю замену навесного оборудования. Технология ACERT™ позволяет оптимизировать процесс сгорания топлива, благодаря чему улучшаются эксплуатационные характеристики двигателя, уменьшается токсичность выхлопных газов и обеспечивается высокая надежность. Гидросистема отличается высокой надежностью и обеспечивает превосходную управляемость. Модернизированная кабина оператора имеет круговой обзор. Удобен для прокладки газопроводов и коммуникаций, рытья траншей. Гидравлика и электронная система управления – радует прежде всего водителя. Экономии времени, затраченного на работы, уменьшает денежные затраты для заказчика.
Многофункциональность и высокая производительность этого экскаватора является основным фактором, позволяющим остановить свой выбор именно на этой модели.
Год выпуска: 2010 Масса, кг.: 21750 Мощность двигателя , л. с.: 140
Технические характеристики экскаватора Caterpillar 320DL
|
Позиция |
Параметры | Размер, мм |
| 1 | Высота | 3290 |
| 2 | Длина | 9060 |
| 3 | Задний радиус поворота платформы | 2700 |
| 4 | Опорная длина гусеничной ленты | 3700 |
| 5 | Длина гусеничной ленты | 4400 |
| 6 | Дорожный просвет под рамой | 500 |
| 7 | Колея | 2400 |
| 8 | Ширина | 2980 |
| 9 | Высота по крыше кабины | 2900 |
| 10 | Дорожный просвет под противовесом | 1000 |

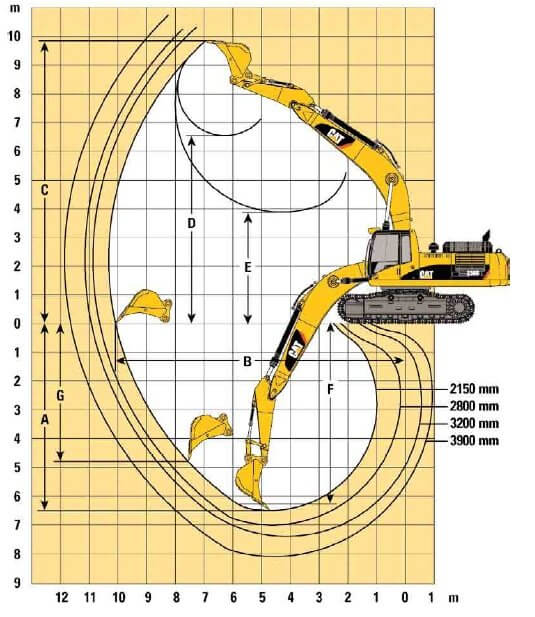

| Позиция | Параметры | Глубина, мм |
| 1 | Максимальная глубина копания | 6200 |
| 2 | Максимальный радиус на уровне опорной поверхности | 9100 |
| 3 | Максимальная высота среза | 9200 |
| 4 | Максимальная высота погрузки | 6300 |
| 5 | Минимальная высота погрузки | 2630 |
| 6 | Максимальная глубина выемки с плоским дном | 6090 |
| 7 | Максимальная глубина стенки выемки | 5760 |
Гусеничный экскаватор CAT 320, отличное состояние
- Мини Экскаваторы
- Caterpillar
12.2023) Павел Давыдов
(«ЕВРОДОЗЕР»)- Цена: ₽1 990 000
- Адрес: Невский пр. 1/4
ru- Адрес сайта: https://eurodozer.ru/catalog/excavators/cat-320-13465
ruНаписать автору Телефон Добавить в блокнот
Гусеничный экскаватор CAT 320
Наименование: Экскаватор
Тип: Гусеничный
Вид: Полноповоротный
Марка / модель: CATERPILLAR 320DL
Год выпуска: 2006
Наработка: 16700 м/ч
Технические характеристики
Эксплуатационная масса: 21000 кг
Мощность / двигатель: 138 л.
с. / САТ 3066
Объем ковша: 1,2 м3
Ширина траков: 600 мм
Глубина копания: 7580 мм
Вырывное усилие: 206 кН
Состояние: Отличное
Остаточный ресурс ходовой: 85-90%
Комплектация: Климат-контроль с кондиционером. Ковш оригинальный Катерпиллар
Опции: Установлена спутниковая мониторинговая система слежения и передвижения, расход топлива, обороты и др. параметры работы машины. Насос перекачки топлива
Особенности: С гидромолотом никогда не работал. Привезен в свое время с Европы. Чистый японец. Популярный неубиваемый двигатель. Механический, простой и надежный ТНВД. Оригинальная краска
Габаритные размеры: 9460 x 2990 x 3030 мм
Страна изготовитель: Япония
Код евродозер ©: 13465
Местонахождение: Санкт-Петербург
Форма оплаты: Наличный расчет
ВНИМАНИЕ! Цена указана на момент публикации объявления, стоимость на данный момент возможно снижена!
Подробную инфо и фото, а также похожую технику в продаже смотрите на нашем сайте
Магазин «ЕВРОДОЗЕР»
Другие предложения от ЕВРОДОЗЕР
- Гусеничный экскаватор CAT 320, 2013 г, идеал. ₽4 000 000
- Гусеничный экскаватор CAT 320, 2007 г. ₽2 850 000
- Гусеничный экскаватор CAT 336, 2014 г., 2,1 м3 ₽6 500 000
- Колёсный экскаватор CAT 315, 2013 г, 2 ковша ₽5 450 000
- Гусеничный экскаватор CAT 320, 2006 г ₽2 200 000
₽4 000 000- Caterpillar 303CR мини экскаватор б/у продается ₽ 550 000
- Мини экскаватор Caterpillar 308 BSR б/у из Японии купить ₽1 350 000
- Экскаватор Caterpillar 313BSR б/у продается ₽2 310 000
- Caterpillar 308BSR мини эккаватор б/у продажа, купить ₽1 207 500
- Мини экскаватор Caterpillar 307 б/у ₽1 000 000
Комментарии
Комментариев к записи нет.
Вы можете стать первым!
Добавить комментарий
Оставлять комментарии могут только зарегистрированные пользователи!
Экскаватор Caterpillar cat 320 dl (префикс dhk) руководство по ремонту (dhk00001 и выше)
Объявление
Скачать для чтения офлайнАвтомобильная
Руководство по ремонту
Объявление 0003
Реклама
Реклама
Caterpillar cat 320 д л экскаватор (префикс dhk) руководство по ремонту (dhk00001 и выше)
- Руководство по ремонту Модели Экскаватор 320D и 320D L
- Выключение SIS
Предыдущий экран
Продукт: ЭКСКАВАТОР
Модель: 320D L ЭКСКАВАТОР DHK
Конфигурация: Экскаваторы 320D и 320D L DHK00001-UP (МАШИНА) С ДВИГАТЕЛЕМ 3066
Разборка и сборка
Системы экскаваторов 320D
Номер носителя -RENR8614-14 Дата публикации -05.01.2013 Дата обновления -19/07/2017
i07316669
Цилиндр стрелы – снятие и установка
СМКС — 5456-010
Процедура удаления
Таблица 1
Необходимые инструменты
Номер детали инструмента Описание детали Кол-во
A 4C-9485 Колпачок отвертки штифта 1
Баллоны, оснащенные запорными клапанами, могут оставаться под давлением в течение очень
длительное время, даже со снятыми шлангами. Неспособность сбросить давление перед снятием запорного клапана или
разборка цилиндра может привести к травме или смерти.
Убедитесь, что все давление сброшено, прежде чем снимать запорный клапан или
разборка цилиндра.
УВЕДОМЛЕНИЕ
Необходимо следить за тем, чтобы во время
выполнение осмотра, технического обслуживания, испытаний, регулировки и ремонта
продукта. Будьте готовы собрать жидкость в подходящие контейнеры.
перед открытием любого отсека или разборкой любого компонента
содержащие жидкости.
1/12(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- См. специальную публикацию, NENG2500, «Инструмент дилерского обслуживания».
Каталог» для инструментов и расходных материалов, пригодных для сбора и хранения жидкостей на
Кэт®
продукты.
Утилизируйте все жидкости в соответствии с местными нормами и предписаниями.
1. Полностью выдвиньте цилиндр ковша. Полностью выдвиньте цилиндр рукояти. Опускайте стрелу до тех пор, пока
узел рукояти находится в контакте с землей. 2. Сбросьте давление в гидравлической системе. См. раздел «Разборка и сборка», «Гидравлический
Давление в системе — сброс».
Иллюстрация 1 g01217839Иллюстрация 2 g01217840
3. Ослабьте гайку (1). Поверните болт (2) против часовой стрелки, чтобы сбросить давление в цилиндре.
2/12(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 3 g01217850 4. Снимите болты (3). Иллюстрация 4 g01217906 5. Снимите зажимы (4). Иллюстрация 5 g01217908 6. Снимите болты (6) и опорные узлы (5). 3/12(Вт) ж 2020/01/25 https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 6 g01217912
7. Выверните болты (7) и переместите трубку в сборе (8) в сторону.
Иллюстрация 7 g01217915
8. Снимите болты (9) и переместите узел клапана (10) в сторону.
Иллюстрация 8 g01217921
9. Присоедините подходящее подъемное устройство к цилиндру стрелы (11). Вес цилиндра стрелы (11) составляет
примерно 287 кг (632 фунта). 4/12(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 9 g01217928 10. Снимите болты (12) и пластину (13). Снимите распорку (14) (не показана). Иллюстрация 10 g01218003 Иллюстрация 11 g01218010 11. Присоедините приспособление (A) к штифту (15). Воспользуйтесь подходящей отверткой, чтобы изменить положение штифта (15). Снимите прокладку (16). 5/12(Вт) ж 2020/01/25 https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 12 g01218011
12. Опустите цилиндр стрелы (11) на подходящую опору и прикрепите к стреле подходящее подъемное устройство.
цилиндр (11), как показано. Вес цилиндра стрелы (11) составляет приблизительно 287 кг (632 фунта).
Рисунок 13 g01218013
13. Снимите болт (18). Снимите штифт в сборе (19) и прокладки (17). Снимите цилиндр стрелы (11).
Информация о разборке и сборке
Таблица 2
Необходимые инструменты
Номер детали инструмента Описание детали Кол-во
B 127-4904 Стенд для ремонта гидроцилиндров Gp 1
C 7M-7456 Состав для крепления подшипников 1
D 1P-0808 Универсальная смазка 1
Е 195-4609 Отмычка 1
Электрический гидравлический насос F 3S-6224 Gp 1
6V-3175 Цилиндр двойного действия 1
9S-5564 Втулка съемника штифтов как 1
6/12(Вт)
ж
2020/01/25
https://127. 0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- 9U-6832 Гайка 1
4C-9634 Шпилька съемника 1
9U-5338 Адаптер съемника подшипников 1
г
Электрический гидравлический насос 3S-6224 гл. 1
6V-3175 Цилиндр двойного действия 1
9S-5564 Втулка съемника штифтов как 1
9У-6832 Гайка 1
4C-9634 Шпилька съемника 1
9U-5339 Адаптер съемника подшипников 1
Баллоны, оснащенные запорными клапанами, могут оставаться под давлением в течение очень
длительное время, даже со снятыми шлангами.
Неспособность сбросить давление перед снятием запорного клапана или
разборка цилиндра может привести к травме или смерти.
Убедитесь, что все давление сброшено, прежде чем снимать запорный клапан или
разборка цилиндра.
Иллюстрация 14 g01218033
Примечание. Инструмент (F) используется для снятия и установки подшипника (8). Инструмент (G) используется для
снятие и установка подшипника (2).
Обратитесь к таблице 3 за правильным значением крутящего момента для поршня (3).
Обратитесь к таблице 3 за правильным моментом затяжки для болтов (1). Таблица 3
Таблица крутящего момента
7/12(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Поршень или
Стопорная гайка
Поршень / Стопорная гайка
Размер нити
Поршень/контргайка (3) Момент затяжки
Спецификация
Головные болты (1)
Спецификация
Контргайка M64
5900 ± 300 Н·м
(4352 ± 221 фунт · фут)
460 ± 60 Н·м
(339 ± 44 фунт-фут)
Поршень М65
5460 ± 260 Н·м
(4027 ± 192 фунт-фут)
267 ± 40 Н·м
(197 2 ± 30 фунт-фут)
Контргайка M72
7400 ± 370 Н·м
(5458 ± 273 фунт-фут)
460 ± 60 Н·м
(339 ± 44 фунт-фут)
Поршень М75
7890 ± 395 Н·м
(5819 ± 291 фунт · фут)
367 ± 55 Н·м
(270 ± 40 фунтов · фут)
Поршень М80
8900 ± 445 Н·м
(6564 ± 328 фунт-футов)
367 ± 55 Н·м
(270 ± 40 фунтов · фут)
Контргайка M80
7900 ± 400 Н·м
(5827 ± 295 фунтов на фут)
800 ± 100 Н·м
(590 ± 74 фунт-фут)
Поршень М85
10000 ± 500 Н·м
(7376 ± 368 фунт-футов)
520 ± 78 Н·м
(384 ± 58 фунт-фут)
Поршень и
Стопорная гайка
Поршень М75.
от 980 до 1176 Н·м
(от 722 до 867 фунто-футов) от 333 до 352 Н·м
(от 245 до 260 фунтов на фут)
Стопорная гайка M62. от 1862 до 1960 Н·м
(от 1373 до 1446 фунтов на фут)
Затяните установочный винт, удерживающий гайку (3), с моментом затяжки 57 ± 11 Н·м (42 ± 8 фунт-фут).
Прорезь кольца (5) должна быть направлена в сторону поршня.
Примените инструмент (D) к уплотнениям (4) перед сборкой.
Смажьте уплотнения (6) уплотняемой смазкой.
Примените инструмент (C) к грязесъемному уплотнению (7) перед сборкой.
Процесс установки
Таблица 4
Необходимые инструменты
Номер детали инструмента Описание детали Кол-во
А 4С-9485-контактный колпачок драйвера 1
8/12(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 15 g01218011
1. Присоедините подходящее подъемное устройство к цилиндру стрелы (11), как показано на рисунке. Вес цилиндра стрелы
(11) составляет приблизительно 287 кг (632 фунта). Поместите цилиндр стрелы (11) на машину.
Иллюстрация 16 g01218013
2. Установите прокладки (17) и штифт в сборе (19) на головной конец цилиндра стрелы (11). Установить болт
(18).
Иллюстрация 17 g01217921
3. С помощью подходящего подъемного устройства поместите цилиндр стрелы (11) на подходящую опору. Переместить
подходящее подъемное устройство рядом со штоком цилиндра стрелы (11). Вес цилиндра стрелы
(11) составляет приблизительно 287 кг (632 фунта). Используйте подходящее подъемное устройство, чтобы поднять конец штока
цилиндр стрелы (11) в нужное положение.
9/12(Ж)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 18 g01218505 Иллюстрация 19 g01217928 4. Установите прокладку (16). Вставьте штифт (15) в конец штока цилиндра стрелы. 5. Установите прокладку (14) (не показана). Установите пластину (13) и болты (12). Иллюстрация 20 g01217915 6. Расположите узел клапана (10) и установите болты (9). 10/12(Вт) ж 2020/01/25 https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 21 g01217912
7. Расположите трубку в сборе (8) и установите болты (7). Иллюстрация 22 g01217908
8. Установите опорные узлы (5) и болты (6).
Иллюстрация 23 g01217906
9. Установите хомуты (4).
11/12(Ж)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 24 g01217850 10. Установите болты (3). Иллюстрация 25 g01217839 Иллюстрация 26 g01217840 11. Поверните болт (2) по часовой стрелке в исходное положение. Затяните гайку (1). Авторское право 1993–2020 Caterpillar Inc. Все права защищены. Частная сеть для лицензиатов SIS. Сб 25 января 17:19:09 UTC+0800 2020 12/12(Ж) ж 2020/01/25 https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Выключение SIS
Предыдущий экран
Продукт: ЭКСКАВАТОР
Модель: 320D L ЭКСКАВАТОР DHK
Конфигурация: Экскаваторы 320D и 320D L DHK00001-UP (МАШИНА) С ДВИГАТЕЛЕМ 3066
Разборка и сборка
Системы экскаваторов 320D
Номер носителя -RENR8614-14 Дата публикации -05.01.2013 Дата обновления -19.07.2017
i02462986
Бум — удалить
СМКС — 6501-011
Процедура удаления
Таблица 1
Необходимые инструменты
Номер детали инструмента Описание детали Кол-во
A 4C-9485 Колпачок отвертки штифта 1
B 1U-9202 Рычажный подъемник 1
С
Электрический гидравлический насос 3S-6224 гл. 1
141-1785 Приемная втулка 1
9U-6811 Шпилька съемника 1
9У-6809 Гайка 1
6V-0113 Цилиндр двойного действия 1
Начать с:
A. Сбросьте давление в гидравлической системе. См. раздел «Разборка и сборка», «Гидравлический
Давление в системе — сброс».
Б. Удалите палку. См. раздел «Разборка и сборка», «Приклеить — снять».
1/7(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 1 g01212856 1. Отсоедините узел шланга для смазки (1) от цилиндра стрелы (3). Снимите болты (2). Удалять прижимную пластину и прокладку (4). Иллюстрация 2 g01212871 Иллюстрация 3 g01212838 2/7(Вт) ж 2020/01/25 https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- 2. Прикрепите подходящее подъемное устройство к цилиндру стрелы (3). Вес цилиндра стрелы (3) составляет
примерно 287 кг (633 фунта). Установите оснастку (A) в штифт (5). Используйте молоток, чтобы забить штифт
(5) из цилиндра стрелы (3). Цилиндр нижней стрелы (3) . Примечание. Удалите все имеющиеся прокладки. Отметьте прокладки для целей установки.
3. Повторите шаги с 1 по 2 для другого цилиндра стрелы.
Рисунок 4 g01212891
4. Снимите болты (6). Снять крышку (7) .
Иллюстрация 5 g01212899
5. Снимите три болта (8). Удалить шаг (9).
3/7(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 6 g01212931 Иллюстрация 7 g01212925 6. Откройте крышку (10) ящика для хранения. Снимите болты (13). Выверните болты (12) и снимите ручка (11) . 4/7(Вт) ж 2020/01/25 https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Большое спасибо за ваше чтение. Пожалуйста, нажмите Здесь. Затем получите ПОЛНУЮ РУКОВОДСТВО. БЕЗ ОЖИДАНИЯ ПРИМЕЧАНИЕ: Если нет ответа на нажмите на ссылку выше, Пожалуйста, загрузите PDF сначала документ, а потом нажмите здесь.
- Иллюстрация 8 g01228933
7. Расположите стопорную пластину (4) и болты (2) с каждой стороны штифта (5). Прикрепите подходящий подъемный
устройства с каждой стороны штифта (5) .
Иллюстрация 9 g01217554
Иллюстрация 10 g01212951
8. Присоедините подходящее подъемное устройство к штифтовому узлу (15). Вес штифта в сборе (15) составляет
примерно 48 кг (105 фунтов). Установите штифт в сборе (15) и установите болт (16) .
9. Прикрепите инструмент (B) и подходящее подъемное устройство к стреле (14) и штифту в сборе (15).
общий вес стрелы (14) и цилиндра рукояти составляет от 1500 кг (3300 фунтов) до
3016 кг (6650 фунтов). Слегка натяните стрелу (14) .
5/7(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 11 g01212965 10. Отсоедините шланги в сборе (17) . Иллюстрация 12 g01212967 11. Отсоедините жгут проводов (19). Отсоедините шланги в сборе (18), (20), (21) и (22) . Иллюстрация 13 g01212979 6/7(Вт) ж 2020/01/25 https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Иллюстрация 14 g01212983
12. Снимите болт (24). Прикрепите подходящее подъемное устройство к оснастке (C). Вес оснастки (C)
составляет примерно 136 кг (300 фунтов). Прикрепите инструмент (C) к штифту в сборе (23). Используйте инструменты (С)
чтобы снять штифт в сборе (23). Общий вес оснастки (C) и штифта
в сборе (23) составляет приблизительно 215 кг (475 фунтов).
13. Снимите стрелу. Удалите все прокладки, которые могут присутствовать.
Примечание. Обратите внимание на расположение любых прокладок для целей сборки.
Авторское право 1993 — 2020 Caterpillar Inc.
Все права защищены.
Частная сеть для лицензиатов SIS.
Сб 25 янв 17:20:04 UTC+0800 2020
7/7(Ж)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
- Выключение SIS
Предыдущий экран
Продукт: ЭКСКАВАТОР
Модель: 320D L ЭКСКАВАТОР DHK
Конфигурация: Экскаваторы 320D и 320D L DHK00001-UP (МАШИНА) С ДВИГАТЕЛЕМ 3066
Разборка и сборка
Системы экскаваторов 320D
Номер носителя -RENR8614-14 Дата публикации -05.01. 2013 Дата обновления -19/07/2017
i07137701
Подшипники и уплотнения стрелы — снятие и установка
СМКС — 6501-010-СА; 6501-010-БД
Процедура удаления
Таблица 1
Необходимые инструменты
Номер детали инструмента Описание детали Кол-во
А
350-7768 Электрогидронасос Гп (115В)-1
350-7769 Электрогидронасос Гп(230В)-
4C-9634 Шпилька съемника 1
9У-6832 Гайка 1
5P-8712 Втулка 1
316-1489 Цилиндр двойного действия 1
134-8469 Проставка 1
9U-5338 Адаптер съемника подшипников 1
Начать с:
а. Снимите стрелу. См. раздел «Разборка и сборка», «Стрела — снятие».
1/4(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
Неспособность сбросить давление перед снятием запорного клапана или
разборка цилиндра может привести к травме или смерти.
Убедитесь, что все давление сброшено, прежде чем снимать запорный клапан или
разборка цилиндра.
УВЕДОМЛЕНИЕ
Необходимо следить за тем, чтобы во время
выполнение осмотра, технического обслуживания, испытаний, регулировки и ремонта
продукта. Будьте готовы собрать жидкость в подходящие контейнеры.
перед открытием любого отсека или разборкой любого компонента
содержащие жидкости.
1/12(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
2. Сбросьте давление в гидравлической системе. См. раздел «Разборка и сборка», «Гидравлический
Давление в системе — сброс».
Иллюстрация 1 g01217839Иллюстрация 2 g01217840
3. Ослабьте гайку (1). Поверните болт (2) против часовой стрелки, чтобы сбросить давление в цилиндре.
2/12(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
4/12(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
Таблица 3
Таблица крутящего момента
7/12(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
от 1862 до 1960 Н·м
(от 1373 до 1446 фунтов на фут)
Затяните установочный винт, удерживающий гайку (3), с моментом затяжки 57 ± 11 Н·м (42 ± 8 фунт-фут).
Прорезь кольца (5) должна быть направлена в сторону поршня.
Примените инструмент (D) к уплотнениям (4) перед сборкой.
Смажьте уплотнения (6) уплотняемой смазкой.
Примените инструмент (C) к грязесъемному уплотнению (7) перед сборкой.
Процесс установки
Таблица 4
Необходимые инструменты
Номер детали инструмента Описание детали Кол-во
А 4С-9485-контактный колпачок драйвера 1
8/12(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
Установить болт
(18).
Иллюстрация 17 g01217921
3. С помощью подходящего подъемного устройства поместите цилиндр стрелы (11) на подходящую опору. Переместить
подходящее подъемное устройство рядом со штоком цилиндра стрелы (11). Вес цилиндра стрелы
(11) составляет приблизительно 287 кг (632 фунта). Используйте подходящее подъемное устройство, чтобы поднять конец штока
цилиндр стрелы (11) в нужное положение.
9/12(Ж)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
Иллюстрация 22 g01217908
8. Установите опорные узлы (5) и болты (6).
Иллюстрация 23 g01217906
9. Установите хомуты (4).
11/12(Ж)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
1
141-1785 Приемная втулка 1
9U-6811 Шпилька съемника 1
9У-6809 Гайка 1
6V-0113 Цилиндр двойного действия 1
Начать с:
A. Сбросьте давление в гидравлической системе. См. раздел «Разборка и сборка», «Гидравлический
Давление в системе — сброс».
Б. Удалите палку. См. раздел «Разборка и сборка», «Приклеить — снять».
1/7(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
Примечание. Удалите все имеющиеся прокладки. Отметьте прокладки для целей установки.
3. Повторите шаги с 1 по 2 для другого цилиндра стрелы.
Рисунок 4 g01212891
4. Снимите болты (6). Снять крышку (7) .
Иллюстрация 5 g01212899
5. Снимите три болта (8). Удалить шаг (9).
3/7(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
Прикрепите подходящий подъемный
устройства с каждой стороны штифта (5) .
Иллюстрация 9 g01217554
Иллюстрация 10 g01212951
8. Присоедините подходящее подъемное устройство к штифтовому узлу (15). Вес штифта в сборе (15) составляет
примерно 48 кг (105 фунтов). Установите штифт в сборе (15) и установите болт (16) .
9. Прикрепите инструмент (B) и подходящее подъемное устройство к стреле (14) и штифту в сборе (15).
общий вес стрелы (14) и цилиндра рукояти составляет от 1500 кг (3300 фунтов) до
3016 кг (6650 фунтов). Слегка натяните стрелу (14) .
5/7(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
Снимите болт (24). Прикрепите подходящее подъемное устройство к оснастке (C). Вес оснастки (C)
составляет примерно 136 кг (300 фунтов). Прикрепите инструмент (C) к штифту в сборе (23). Используйте инструменты (С)
чтобы снять штифт в сборе (23). Общий вес оснастки (C) и штифта
в сборе (23) составляет приблизительно 215 кг (475 фунтов).
13. Снимите стрелу. Удалите все прокладки, которые могут присутствовать.
Примечание. Обратите внимание на расположение любых прокладок для целей сборки.
Авторское право 1993 — 2020 Caterpillar Inc.
Все права защищены.
Частная сеть для лицензиатов SIS.
Сб 25 янв 17:20:04 UTC+0800 2020
7/7(Ж)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…
2013 Дата обновления -19/07/2017
i07137701
Подшипники и уплотнения стрелы — снятие и установка
СМКС — 6501-010-СА; 6501-010-БД
Процедура удаления
Таблица 1
Необходимые инструменты
Номер детали инструмента Описание детали Кол-во
А
350-7768 Электрогидронасос Гп (115В)-1
350-7769 Электрогидронасос Гп(230В)-
4C-9634 Шпилька съемника 1
9У-6832 Гайка 1
5P-8712 Втулка 1
316-1489 Цилиндр двойного действия 1
134-8469 Проставка 1
9U-5338 Адаптер съемника подшипников 1
Начать с:
а. Снимите стрелу. См. раздел «Разборка и сборка», «Стрела — снятие».
1/4(Вт)
ж
2020/01/25
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisw…Объявление
Фокус оборудования: Экскаватор Cat 320
Ищете 20-тонный экскаватор, такой как экскаватор Cat 320? Мы обсудили экскаваторы меньшего размера, такие как Kubota, и аналогичные экскаваторы, такие как Komatsu. Теперь мы, наконец, проливаем свет на 20-тонный экскаватор Caterpillar 320D L.
В этой статье:
- Caterpillar 320D L видео
- Узнайте об уникальных особенностях этого экскаватора
- Загляните внутрь кабины 9Технические характеристики экскаватора Cat 320 0019
- Caterpillar 320D L Вопросы и ответы
- Экскаватор Cat 320 галерея изображений
Родственный: Caterpillar или Komatsu? Узнайте, какой экскаватор выбрать.
Видеообзор экскаватора Caterpillar 320D L 20T
Обзор экскаватора Cat 320
Впервые выпущенный на рынок в 2006 г. возрастная машина. Забавный факт, этот экскаватор был показан в голливудском фильме 007, 9.0097 Skyfall в 2012 году. Чтобы сделать это, Cat пришлось перепроектировать модель 320D L, чтобы переместить кабину с одной стороны на другую, чтобы она соответствовала производственным потребностям актеров и съемочной группы. Аккуратно, да?
Серия D, по заявлению компании Caterpillar, была создана с учетом «инноваций для повышения производительности и универсальности». Он также был разработан для минимизации эксплуатационных расходов, где это возможно.
«Экскаватор Caterpillar 320D L оснащен всеми элементами, обеспечивающими минимальную стоимость владения и эксплуатации».
— Caterpillar
Отлично подходит для земляных работ (очевидно), этот экскаватор также достаточно мощный, чтобы копать речные каналы и скальные стены.
Цепи управления доступны в качестве навесного оборудования, что означает, что этот экскаватор также может работать с инструментами среднего и высокого давления, такими как грейферы, молоты, измельчители, мультипроцессоры и виброплиты. Они также могут поставляться с длинной рукой для увеличения досягаемости.
Как выглядит кабина экскаватора Caterpillar 320D L?
Кабина и место оператора узкие, но удобные. В стандартную комплектацию входят зажигалка, держатель для напитков, крючок для одежды, сервисный счетчик и отделение для хранения вещей. В этой машине вам ничего не понадобится.
В более поздних моделях 320D L органы управления были обновлены и переработаны для облегчения управления и повышения комфорта. Вибрации и уровень шума ниже благодаря резиновым опорам кабины, что делает эксплуатацию более приятной.
Насколько мощный экскаватор Caterpillar 320D L?
Экскаватор Cat 320 оснащен мощным двигателем Cat C6.4 с технологией ACERT. Обеспечивает на 7% больше мощности, чем предыдущие модели, и до 148 лошадиных сил.
Короче говоря, мощности двигателя достаточно, чтобы эффективно выполнять свою работу.
Каковы характеристики Cat 320D L?
См. ниже краткую таблицу технических характеристик Caterpillar 320D L.
| Двигатель | Cat C6.4 ACERT |
| Чистая мощность | 148 |
| Рабочий вес | 20 330 кг |
| Емкость топливного бака | 410 л |
| Дорожный просвет | 600 мм (стандартная ходовая часть) |
| Глубина копания | 6560 мм |
| Макс. вылет по земле | 9730 мм |
| Радиус поворота хвоста | 2750 мм |
Вопросы и ответы:
Сколько весит экскаватор Caterpillar 320D L?
Эксплуатационная масса Caterpillar 320D L составляет от 20 330 кг до 21 570 кг в зависимости от стандартной или удлиненной ходовой части.
Сколько стоит экскаватор Caterpillar 320D L?
Модели Caterpillar 320D L стоят от 71 940 до 225 000 долларов США, в среднем 122 801 доллар США (подержанные). Текущая средняя цена 320D L составляет 108 800 долларов США.*
Для чего используется экскаватор Caterpillar 320D L?
Caterpillar 320D L идеально подходит для рытья траншей, рытья траншей, разрушения камней и других земляных работ. С правильными насадками он также может захватывать, молотить, измельчать и уплотнять грязь.
Экскаватор какого размера мне нужен? Подойдет ли 320D L?
Экскаватор грузоподъемностью 20 тонн идеально подходит для крупных земляных работ, за которыми меньший экскаватор просто не справится.
Подходит ли Caterpillar 320D L для удаления пней?
В то время как удаление пней можно выполнять с помощью экскаваторов гораздо меньшего размера, Cat 320D L облегчит работу с пнями и расчистит их быстрее, чем экскаваторы меньшего размера.
Где можно арендовать или купить экскаватор 320D L?
В Австралии выставлено на продажу множество моделей Caterpillar 320D L.
