Экскаватор – это землеройно-транспортная машина циклического действия, предназначенная для отделения грунта от массива, его перемещения и погрузки. Основным рабочим органом спецтехники является ковш, который загружается, перемещаясь относительно разрабатываемой горной породы с помощью тягового усилия механизмов машины.

Экскаватор может быть типа «прямая лопата» (предназначен для разработки горной породы выше площадки стояния), «обратная лопата» (используется для извлечения земляной массы ниже поверхности опоры) и драглайн – экскаватор со «скребущим» ковшом. Последний вид незаменим при разработке большого объема грунта, во время вскрышных работ, в мелиоративном и гидротехническом строительстве, для очистки дна рек, озер и прочих водоемов.

Экскаватор-драглайн

Первая принципиальная схема экскаватора-драглайна была разработана еще в 16 веке великим ученым эпохи возрождения – Леонардо да Винчи. В промышленных масштабах этот вид техники стал использоваться с 1884 года в США. В России данный тип землеройно-транспортных машин впервые появился в послевоенные годы. Они использовались для разработки месторождений полезных ископаемых.

Драглайн-экскаватор, в отличие от других моделей спецтехники, отделяет горную породу от массива за счет волочения ковша по поверхности, а не действием гидравлической или канатно-блочной системы. Благодаря гибкому канатному креплению ковша к стреле, драглайн выполняет свою работу на гораздо большем удалении и большей глубине от тягового механизма, нежели другие виды машин. Это одновременно является и преимуществом, и главным отличием данного вида землеройно-транспортной техники.

Конструкция и принцип работы

Драглайн состоит из нескольких основных систем – машины, создающей тяговое усилие, стрелы, канатной системы и ковша. В состав канатной системы входят тяговый и подъемные тросы, которые при помощи цепей скреплены с ковшом. Первый необходим для перемещения рабочего органа в вертикальной плоскости, а второй подтягивает ковш к машине, за счет чего происходит и подрезка горной породы, и загрузка грунта.

После этого драглайн-экскаватор одновременно натягивает и подъемный, и тяговый тросы, из-за чего растет расстояние между опрокидным блоком и соединительным звеном, натягивается разгрузочный канат. В результате передний край ковша задирается вверх, что не дает высыпаться набранному грунту.

После перемещения грунтового массива к месту выгрузки усилие на тяговом и подъемном канатах резко уменьшают, за счет чего ослабевает натяжение разгрузочного троса – ковш теряет равновесие, переворачивается, происходит отгрузка горной породы.

Особенности эксплуатации

Заглубление ковша в грунт происходит лишь под его собственным весом. Следовательно, чтобы обеспечить высокое усилие копания, горные породы должны быть достаточно рыхлыми. Поэтому плотные и твердые породы грунта, которые планируется разрабатывать, применяя драглайн-экскаватор, предварительно разрыхляют клиновидными разрыхлителями или взрывными работами.

Во время работы и тяговый, и подъемный канаты должны быть в постоянном натяжении, что необходимо во избежание нахлеста. Подъем и опускание стрелы происходят также за счет работы тросового механизма. Поэтому при работе с твердыми и плотными породами грунта устанавливают ковши меньшего размера, дабы не превысить максимальное значение грузоподъемности.

Преимущества и недостатки

В отличие от обычных экскаваторов, в которых тяговое усилие создается гидравлическими или канатно-блочными системами, а ковш жестко связан со стрелой, рабочий орган драглайна свободно перемещается относительно основной машины. Это позволяет опускать его на большую глубину (в несколько раз большую, чем могут позволить обычные модели).

Благодаря легкой и длинной стреле разработка грунта экскаватором-драглайном может вестись на значительном удалении от точки стояния. Это увеличивает производительность данного вида техники и сокращает расходы на производство земляных работ. Кроме того, судя по отзывам, простой и долговечный механизм управления ковшом позволяет снизить издержки, связанные с текущим содержанием техники.

Минусы экскаватора-драглайна обусловлены гибкой подвеской ковша. Из-за нее снижается точность копания и выгрузки. В результате этого отгрузка горных пород непосредственно в транспортные средства затруднительна. Чаще всего отсыпка грунта производится в отвал – откуда его перемещают в самосвалы. Поэтому разработка земляного массива без дополнительной спецтехники – обычных экскаваторов, погрузчиков – невозможна.

Технические особенности

Для того чтобы экскаватор с оборудованием драглайна показал максимальную производительность, место разработки грунта должно находится непосредственно перед машиной. Перемещение ковша к забою может происходить маятниковым способом – опытный машинист, раскачав рабочее оборудование, может «забросить» его на большее расстояние, нежели позволяет стрела.

В зависимости от модели данного вида землеройно-транспортной техники, характеристики машины будут находиться в диапазонах:

  • длина стрелы – от 15 до 100 метров;
  • вместимость основного ковша – от 6,3 до 168 мз;
  • максимальный радиус черпания – 15,3 и более метров;
  • давление на грунт – 0,06-0,255 Мпа.

Отличительная характеристика экскаватора-драглайна – рабочая масса. Вес самых легких машин в несколько раз больше спецтехники с гидравлическим приводом или канатно-блочной системой. Это сильно ограничивает область их применения.

Область применения

Отзывы говорят о том, что экскаваторы-драглайны чаще всего используются в местах масштабной разработки грунтового массива. Они активно применяются во время вскрышных работ, а также добычи полезных ископаемых и создания карьеров большого радиуса и глубины.

Драглайн с перфорированным ковшом используют для добычи пород со дна водоемов, а также для очистки рек, озер или во время строительства гидротехнических сооружений. Они также широко применяются в мелиоративных работах. В городских условиях подобные землеройные машины эксплуатируются крайне редко.

Тип привода экскаватора

В последнее время все чаще используются шагающие экскаваторы-драглайны. Они доставляются к месту проведения работ в разобранном виде, где происходит их последующая сборка. Такая машина основное время располагается на плоской площадке. При необходимости переехать на новое место машинист экскаватора-драглайна опускает специальные башмаки, которые воспринимают вес и приподнимают машину.

После этого опорная площадка перемещается, а техника снова «садится» на нее. Башмаки устанавливаются в новое место, и весь процесс повторяется. Как правило, шагающие экскаваторы обладают большой массой, которую не может выдержать гусеничный движитель.

Гусеничные или пневмоколесные экскаваторы-драглайны сейчас практически не встречаются. Обычно они представляют собой небольшие машины с низкой производительностью, из-за чего использовать их на строительных площадках нецелесообразно. Практически все представители этого вида вытеснены гидравлическими и канатно-блочными машинами.

Мировые производители

«Уралмаш» – отечественная машиностроительная компания, у которой в разных уголках мира приобретают экскаватор-драглайн. Технические характеристики моделей находятся в широком диапазоне, что позволяет каждому клиенту подобрать машину согласно своим потребностям. Судя по отзывам, это одни из самых надежных шаговых представителей спецтехники.

Конкуренцию отечественной компании составляет лишь многоотраслевой японский концерн, который продвигает на мировой рынок гусеничные модели. Как правило, это более легкая техника, которая используется при разработке сравнительно небольших массивов грунта.

Экскаватор-драглайн — Dragline excavator — qaz.wiki

«Драглайн» перенаправляется сюда. Об альбоме Paw см. Dragline (альбом) . Драглайн Page 725 Турецкой угольной ассоциации — Угольный разрез Yenikoy, Милас

Драглайн экскаватор кусок тяжелой техники используются в гражданском строительстве и горных работ .

Драглайны делятся на две большие категории: те, которые основаны на стандартных подъемных кранах, и тяжелые агрегаты, которые должны быть построены на месте. Большинство гусеничных кранов с дополнительным барабаном лебедки на передней части могут работать как драглайн. Эти агрегаты (как и другие краны) предназначены для демонтажа и транспортировки по дороге на бортовых прицепах. Драглайны, используемые в гражданском строительстве , почти всегда относятся к меньшему типу кранов. Они используются для строительства дорог , портов, дноуглубительных работ прудов и каналов, а также в качестве свайных установок. Эти типы производятся такими производителями кранов, как Link-Belt и Hyster .

Гораздо больше типа , который построен на месте обычно используется в стрипе-горнорудные операции по удалению вскрыши выше угля и в последнее время для нефтяных песков добычи. Самые большие тяжелые драглайны являются одними из самых больших мобильных наземных машин из когда-либо построенных. Самый маленький и самый распространенный из тяжелых типов весит около 8000 тонн, а самый большой из построенных — около 13000 тонн.

Ковшовая система драглайна состоит из большого ковша, который подвешен к стреле (большая ферменная конструкция) с помощью тросов . Ковш перемещается с помощью нескольких тросов и цепей. Подъемный канат, приводимый в движение большим дизельным или электродвигателем , поддерживает ковш и подъемно-сцепное устройство со стрелой. Драгрос используется для горизонтального рисования узла ковша. Благодаря умелому маневру подъемника и тележки ковш управляется для выполнения различных операций. Схема большой системы ковшей драглайна показана ниже.

История

Драглайн был изобретен в 1904 году Джоном У. Пейджем (в качестве партнера фирмы Page & Schnable Contracting) для рытья Чикагского канала . К 1912 году Пейдж понял, что строительство драглайнов более прибыльно, чем заключение контрактов, поэтому он создал компанию Page Engineering Company для создания драглайнов. Пейдж построил свой первый грубый шагающий драглайн в 1923 году. В них использовались стойки, приводимые в движение реечной передачей на отдельной раме, которая поднимала кран. Затем тело тащили вперед цепью по роликовой направляющей, а затем снова опускали. Пейдж разработал первые дизельные двигатели исключительно для драглайнов в 1924 году. Пейдж также изобрел арочный ковш драглайна, конструкция которого до сих пор широко используется драглайнами многих других производителей, а в 1960-х годах впервые разработал конструкцию ковша без арки.

Поскольку его шагающий механизм сильно отстает от механизма конкурента Monighan (см. Ниже), Пейдж обновил свой механизм до эксцентрикового привода в 1935 году. Этот значительно улучшенный механизм давал правильное эллиптическое движение и использовался до 1988 года. в 1954 году. Самым большим драглайном Пейджа была модель 757, поставленная на рудник Обед недалеко от Хинтона, Альберта, в 1983 году. Он отличался 75-ярдовым ковшом на 298-футовой стреле и рабочим весом 4500 тонн. В 1988 году компания Harnischfeger Corporation ( P&H Mining Equipment ) приобрела Page Engineering Company.

Harnischfeger Corporation была основана как P&H Mining в 1884 году Алонзо Полингом и Генри Харнишфегером . В 1914 году компания P&H представила первый в мире драглайн с бензиновым двигателем. В 1988 году компания Page была приобретена компанией Harnischfeger, которая производит линейку экскаваторов , драглайнов и кранов P&H . Самый большой драглайн P&H — 9030C с ковшом длиной 160 ярдов и стрелой длиной до 425 футов.

Драглайн Марион 111-М в действии. (30 секунд)

В 1907 году машиностроительный завод Монигана в Чикаго заинтересовался производством драглайнов, когда местный подрядчик Джон У. Пейдж разместил заказ на подъемное оборудование для его установки. В 1908 году Monighan сменила название на Monighan Machine Company. В 1913 году инженер Монигана по имени Оскар Мартинсон изобрел первый шагающий механизм для драглайна. Устройство, известное как трактор Мартинсона, было установлено на драглайне Мониган, что стало первым шагающим драглайном. Это дало Monighan значительное преимущество перед другими драглайнами, и компания преуспела. В 1925 году кулачковый механизм был дополнительно улучшен за счет устранения тормозных цепей для башмаков и перехода на кулачковое колесо, работающее по овальной дорожке. Это придало обуви правильное эллиптическое движение. Первым драглайном, использующим новый механизм, был 3-W, доступный в 1926 году. Эти машины были настолько популярны, что название Monighan стало общим термином для драглайна.

В начале 1930-х годов Bucyrus-Erie начал покупку акций Monighan с одобрения Monighan. Bucyrus приобрела контрольный пакет акций, и совместная компания стала называться Bucyrus-Monighan до официального слияния в 1946 году. Первый шагающий экскаватор-драглайн в Соединенном Королевстве был использован на железном карьере Веллингборо в 1940 году.

Компания Ransomes & Rapier была основана в 1869 году четырьмя инженерами для производства железнодорожного оборудования и других тяжелых работ. В 1914 году они начали строительство двух небольших паровых экскаваторов по запросу клиента. Созданная для этого система толкания с тросом была запатентована и позже продана Bucyrus. После Первой мировой войны спрос на экскаваторы увеличился, и в 1924 году было достигнуто соглашение о строительстве драглайнов Marion емкостью от 1 до 8 кубических метров. В 1927 году построили 1-ярдовые модели Тип-7 и 1,5-ярдовые модели Тип-460. Сделка по производству машин Marion закончилась в 1936 году. R&R начала строить собственные проекты с Type-4120, за которым последовала модель 4140 объемом 3,5 кубических ярда.

В 1958 году подразделение Ramsomes & Rapier было продано компании Newton, Chambers & Co. Ltd из Шеффилда, которая была объединена с их подразделением NCK Crane & Excavator. Это стало NCK-Rapier. Подразделение шагающих драглайнов NCK-Rapier было приобретено Bucyrus в 1988 году.

Компания Marion Power Shovel Company (основанная в 1880 году) построила свой первый шагающий драглайн с простым однокривошипным механизмом в 1939 году. Самый большой драглайн 8950 был продан Amax Coal Company в 1973 году. Он имел ковш объемом 150 кубических ярдов на модели 310. -опорная стрела и весила 7300 тонн. Марион была приобретена Bucyrus в 1997 году.

Bucyrus Foundry and Manufacturing Company вышла на рынок драглайнов в 1910 году, купив права на производство драглайнового экскаватора Heyworth-Newman. Их драглайн «Класс 14» был представлен в 1911 году как первый гусеничный драглайн. В 1912 году Bucyrus стал пионером в использовании электричества в качестве источника энергии для больших экскаваторов и драглайнов, используемых в горнодобывающей промышленности. Итальянская компания Fiorentini с 1919 года производила экскаваторы-драглайны по лицензии Bucyrus. После слияния с Monighan в 1946 году Bucyrus начала производить гораздо более крупные машины с шагающим механизмом Monighan, такие как 800-тонная 650-B с 15-ярдовым ковшом. Самый большой драглайн Bucyrus был Big Muskie, построенный для угольной компании Огайо в 1969 году. Эта машина имела 220-ярдовый ковш на 450-футовой стреле и весила 14 500 тонн. Сам Bucyrus был приобретен компанией Caterpillar, производящей тяжелое оборудование и дизельные двигатели, в 2011 году. Самый большой драглайн Caterpillar — это 8750 с ковшом длиной 169 ярдов, стрелой длиной 435 футов и массой 8350 тонн.

Рынок драглайнов начал быстро сокращаться после бума 1960-х и 1970-х годов, который привел к большему количеству слияний. Приобретение P&H компании Page в 1988 году вместе с приобретением Bucyrus компаний Ransomes & Rapier в 1988 году и Marion в 1997 году сократило количество мировых поставщиков тяжелых драглайнов более чем наполовину. Сегодня P&H и Caterpillar — единственные оставшиеся производители больших драглайнов.

Другие производители

Heavy Engineering Corporation Limited была первой индийской компанией, которая произвела шагающий драглайн с ковшом вместимостью 31 ярд. HEC составляет до 44 ярдов ведра. Для сравнения, это сопоставимо с серией Small Draglines 8000 компании Caterpillar с ковшом длиной 42 ярда. HEC поставила пятнадцать драглайнов горнодобывающей промышленности Индии.

Операция

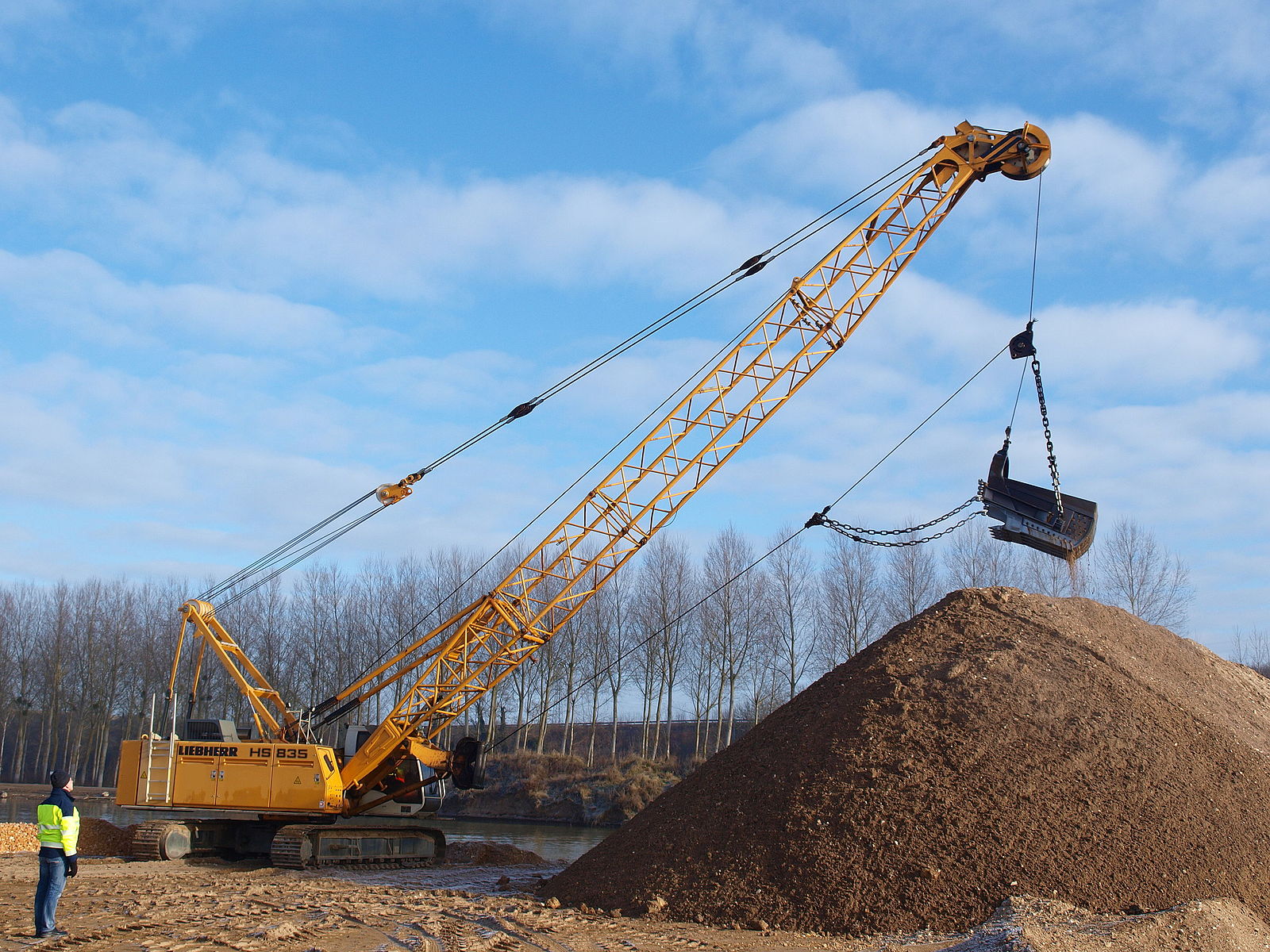

Экскаватор-драглайн.

В типичном цикле выемки ковш располагается над материалом, который необходимо вырыть. Затем ведро опускается, и затем драгроп вытягивается таким образом, что ведро волочится по поверхности материала. Затем ковш поднимается с помощью подъемного троса . Затем выполняется операция поворота, чтобы переместить ковш к месту, где материал должен быть выгружен. Затем драгроп отпускается, в результате чего ведро наклоняется и опорожняется. Это называется операцией дампа.

На драглайнах кранового типа ковш также можно «бросить», намотав его на гуськ, а затем отпустив сцепление на тросе. В результате ведро будет раскачиваться как маятник . Как только ковш пройдет вертикаль, подъемный трос отпустит, тем самым выбросив ковш. На небольших драглайнах опытный оператор мог заставить ковш приземлиться примерно на половину длины стрелы дальше, чем если бы он был только что опущен. На больших драглайнах это не обычная практика.

Драглайны имеют разную последовательность резания. Первый — это метод боковой забивки с использованием офсетных станков; это включает в себя бросание покрывающих пород боком на взорванный материал, чтобы получилась скамья. Второй — ключевой. Этот проход разрезает ключ на носке новой высокой стены, а также сдвигает скамейку дальше к нижней стене. Это также может потребовать прохода срезки, если стена блочная. При проходе рубки ведро опускается на наклонный высокий вал для масштабирования поверхности. Следующая последовательность — самая медленная операция, блоки проходят.

Однако этот проход перемещает большую часть материала. Это включает использование ключа для доступа к нижней части материала, чтобы поднять его до порчи или на приподнятый уровень скамьи. Последний разрез, если требуется, — это оттягивание материала назад к стороне с низкими стенками.

Драглайны в майнинге

Драглайн на угольной шахте Курра

Большая система драглайна, используемая в горнодобывающей промышленности открытым способом, стоит примерно 50–100 миллионов долларов США. Типичный ковш имеет объем от 40 до 80 кубических ярдов (от 30 до 60 кубических метров), хотя очень большие ковши имеют объем до 168 кубических метров (5900 кубических футов). Длина стрелы составляет от 45 до 100 метров (от 148 до 328 футов). За один цикл он может перемещать до 450 тонн материала.

Большинство горных драглайнов не имеют дизельного двигателя, как большинство другого горнодобывающего оборудования. Их потребляемая мощность порядка нескольких мегаватт настолько велика, что они имеют прямое подключение к высоковольтной сети при напряжении от 6,6 до 22 кВ. Типичный драглайн массой от 4000 до 6000 тонн с ковшом объемом 55 кубических метров может потреблять до 6 мегаватт во время обычных земляных работ. Из-за этого было рассказано много (возможно, апокрифических ) историй о воздействии горных драглайнов, вызывающих затемнение. Например, есть давняя история о том, что еще в 1970-х, если все семь драглайнов на шахте Пик-Даунс (очень крупная угольная шахта BHP в центральном Квинсленде , Австралия) повернутся одновременно, они отключат весь Северный Квинсленд . Однако даже сейчас, если они были отключены, они всегда перезапускаются по одному из-за огромных требований к мощности при запуске.

Анимация «шагающего» драглайна на основе патента Мартинсона 1926 г.

Во всех драглайнах, кроме самых маленьких, движение осуществляется «ходьбой» с использованием ножек или понтонов , поскольку гусеничные гусеницы оказывают слишком большое давление на землю и испытывают большие трудности под огромным весом драглайна. Максимальная скорость составляет не более нескольких метров в минуту, так как ступни необходимо менять при каждом шаге. При перемещении на средние расстояния (около 30–100 км) для перевозки драглайна можно привезти специальный драглайновоз. При превышении этого расстояния обычно требуется разборка. Но горные драглайны из-за их досягаемости могут работать на большой площади с одной позиции и им не нужно постоянно перемещаться вдоль забоя, как машины меньшего размера.

Ограничения

Основными ограничениями драглайнов являются высота и длина стрелы, которые ограничивают место, где драглайн может сбрасывать отходы. Еще одним основным ограничением является их глубина копания, которая ограничивается длиной троса, который может использовать драглайн. В соответствии с их конструкцией, драглайн является наиболее эффективным способом выемки грунта ниже уровня основания. Хотя драглайн может копать над собой, он делает это неэффективно и не подходит для погрузки скопившегося материала (как канатная лопата или колесный погрузчик ).

Несмотря на свои ограничения и чрезвычайно высокие капитальные затраты, драглайны остаются популярными на многих рудниках благодаря своей надежности и чрезвычайно низкой стоимости удаления отходов.

Известные примеры

Шагающий механизм на сохранившемся драглайне Bucyrus-Erie 1150 в Великобритании

Драглайн для добычи угля, известный как Big Muskie , принадлежащий Central Ohio Coal Company (подразделение American Electric Power ), был крупнейшей в мире мобильной землеройной машиной, весившей почти 13000 тонн и высотой почти 22 этажа. Он работал в округе Маскингам , штат Огайо, с 1969 по 1991 год, и получал питание от источника питания 13 800 вольт. В 1999 году его разобрали за переработанный металл на сумму 700000 долларов.

Британская фирма Ransomes & Rapier произвела несколько больших (1400-1800 тонн) экскаваторов, самых больших в Европе на то время (1960-е годы). Энергия была от двигателей внутреннего сгорания, приводящих в действие электрогенераторы. Один, названный SUNDEW , использовался в карьере с 1957 по 1974 год. После того, как его рабочая жизнь на первом участке в Ратленде закончилась, он прошел 13 миль до новой жизни в Корби ; прогулка длилась 9 недель. С января по июнь 1987 г. росянка была списана.

Меньшие драглайны также обычно использовались до того, как гидравлические экскаваторы вошли в широкое использование, меньшие драглайны сейчас редко используются, кроме как на речных и гравийных работах. Малые машины имели механический привод со сцеплениями. Такие фирмы, как Ruston и Bucyrus, производили такие модели, как RB10, которые были популярны для небольших строительных и дренажных работ. Некоторые из них до сих пор можно увидеть в английских болотах в Кембриджшире , Линкольншире и некоторых частях Норфолка . Компания Ruston’s также занимается производством дренажных насосных двигателей. Системы электропривода использовались только на более крупных горнодобывающих машинах, в большинстве современных машин используется дизель-гидравлический привод, поскольку машины редко находятся в одном месте достаточно долго, чтобы оправдать затраты на установку подстанции и кабелей питания.

Технический прогресс

Драглайны, в отличие от большинства оборудования, используемого при землеройных работах, в течение почти 100 лет оставались относительно неизменными в конструкции и системах управления. За последние несколько лет произошел некоторый прогресс в системах и методологиях драглайнов.

Автоматизация

У исследователей из CSIRO в Австралии есть долгосрочный исследовательский проект по автоматизации драглайнов. Команды автоматизации майнинга в QCAT, подразделении CSIRO; разрабатывают технологии автоматизации с 1994 года. Автоматизированные системы включают круиз-контроль и цифровое картографирование местности . Среди рабочих решений — проверенный концепцией круиз-контроль поворота драглайна на Tarong BE1370.

Программное обеспечение для моделирования

Поскольку драглайны, как правило, большие, сложные и очень дорогие, обучение новых операторов может быть непростым процессом. Таким же образом, как и имитаторы полета для обучения пилотов, программное обеспечение имитатора горных работ было разработано, чтобы помочь новым операторам научиться управлять машинами.

UDD

UDD расшифровывается как Universal-Dig-Dump. Он представляет собой первое фундаментальное изменение драглайнов за почти столетие с момента изобретения «чудо-сцепки». Вместо использования двух тросов (подъемного троса и тягового троса) для управления ковшом в машине UDD используются четыре троса, два подъемника и два троса. Это позволяет оператору драглайна иметь гораздо большую избирательность в том, когда брать ковш и как его можно выгрузить. Машины UDD обычно имеют более высокую производительность, чем стандартный драглайн, но часто имеют более серьезные механические проблемы. В горнодобывающей промышленности до сих пор ведутся споры о том, оправдывают ли усовершенствования УДА свои затраты.

Смотрите также

  • Big Muskie — самый тяжелый из построенных драглайнов
  • Роторный экскаватор — альтернативная горная машина
  • Bucyrus-Erie — Производитель драглайнов
  • Экскаватор — универсальный класс машин, подклассом которых являются драглайны.
  • Marion Power Shovel — бывший производитель экскаваторов с прямой лопатой
  • P&H Mining — производитель драглайнов, экскаваторов и буров для взрывных скважин
  • Экскаватор — тип карьерной машины (также называется прямой лопатой)
  • Паровая лопата — самый ранний тип карьерных экскаваторов.

Ссылки

  • К. Патхак, К. Дасгупта, А. Чаттопадхьяй, «Определение рабочей зоны ковша драглайна — графический подход», Донкастер, Институт горных инженеров , 1992.
  • Питер Ридли, Питер Корк , «Расчет положения ковша драглайна при гравитационной нагрузке», Теория механизмов и машин , Vol. 35, 2000.

внешняя ссылка

Найдите драглайн в Викисловаре, бесплатном словаре.

Драглайн

Первый прототип драглайна был придуман еще в эпоху Возрождения известным ученым Леонардо да Винчи. В серийное производство этот вид техники поступил в США лишь спустя три века. В Советском Союзе производство таких экскаваторов наладили в первые годы после войны.

Блок: 1/5 | Кол-во символов: 264
Источник: https://SpecNavigator.ru/ekskavator/draglajn.html

Система канатов

Драглайн имеет сложную систему канатов. Рабочие тросы независимых тяговой и подъёмной лебёдок, во избежание нахлёста, должны быть в постоянном натяжении. Подъём и опускание стрелы, также осуществляется отдельным тросовым механизмом. Опрокидывание ковша происходит за счёт вспомогательного опрокидывающего (разгрузочного) троса см. рисунок.

Блок: 2/5 | Кол-во символов: 357
Источник: https://ru.wikipedia.org/wiki/%D0%94%D1%80%D0%B0%D0%B3%D0%BB%D0%B0%D0%B9%D0%BD

Классификация

По конструкции стрелы:

  • байтовые,
  • трехгранные жесткие,
  • ферменные,
  • комбинированные.

По конструкции ковша:

Блок: 3/17 | Кол-во символов: 118
Источник: https://mtz-80.ru/bez-rubriki/ekskavator-draglajn-modeli-i-princip-raboty-trosovogo-ekskovatora

Экскаватор драглайн: основные виды, принцип работы и технические характеристики

Драглайн — это выемочно-погрузочная машина, способная самостоятельно передвигаться шагающим (редко — гусеничным) способом.

Применяется для выемки пород 1-4 категории крепости в карьерах и при строительстве гидротехнических сооружений.

Саму идею создания такого устройства еще в 16 веке придумал Леонардо да Винчи. Однако, первый экскаватор драглайн был выпущен лишь в 1884 году в США. Советский драглайн был создан в 1946 году и имел ковш объемом 3,5 м3, стрелой 36 м. Базовая маркировка сохранилась и сейчас. ЭШ — шагающий экскаватор с драглайном.

Данный вид имеет неоспоримые преимущества по сравнению с другими экскаваторами:

  • более легкая и длинная стрела,
  • большой радиус зачерпывания,
  • больший объем ковша.

К недостаткам их можно отнести невозможность заглубления ковша в твердую породу при наличии гибкой подвески. Поэтому изначально может потребоваться предварительное рыхление.

Классификация

По конструкции стрелы:

  • байтовые,
  • трехгранные жесткие,
  • ферменные,
  • комбинированные.

По конструкции ковша:

  • арочные,
  • безарочные.

Принцип работы

Две независимые системы канатов (подъемные и тяговые) обеспечивают перемещение и разгрузку ковша (основного исполнительного органа драглайна). Стрела при этом напрямую или через мачту подвешивается к стойке и через шарниры опирается на платформу. Платформа, в свою очередь, может поворачиваться вокруг вертикальной оси с помощью роликового круга.

С помощью опускания на грунт лыж (механическим или гидравлическим устройством) осуществляется шагание машины. Лыжи присоединены к поворотной платформе. При этом задняя часть базы отрывается от грунта. Затем экскаватор перемещает себя на величину шага и опускается. лыжи поднимаются и перемещаются для начал нового шага.

Современные драглайны осуществляют один цикл перехода за время не более 60 с.

Подъем ковша осуществляется посредством подъемного каната. Тяговый канат подтягивает ковш к машине. При этом осуществляется срезка грунта и наполнение основного рабочего резервуара — ковша.

Если натяжение тягового и подъемного канатов осуществлять одновременно, то расстояние между опрокидным блоком и соединительным звеном увеличится. А значит, произойдет подъем передней части ковша. Именно в таком положении его можно поднять из забоя и перенести путем поворота платформы.

Для разгрузки ослабляют тяговый канат. При этом ослабевает и разгрузочный. Ковш опрокидывается и материал из него высыпается.

Технические характеристики

Вместимость основного ковша — 6,3 -100 м3.

Вместимость сменного ковша — 8,5-20 м3.

Длина стрелы — 45-100 м.

Максимальный радиус черпания — 42,5 — 97, 5 м.

Максимальная глубина черпания — 22-47 м.

Максимально давление на грунт — 0,06 — 0,255 МПа.

Рабочая масса — 295-10500 т.

Блок: 3/4 | Кол-во символов: 2768
Источник: https://spectechzone.com/tekhnika/stroitelnaya/12557.html

Общие сведения и конструктивные особенности

Из-за маятникового раскачивания ковша на подъёмном и тяговом тросах, — драглайн является самым сложным в управлении одноковшовым экскаватором. В то же время опытные экскаваторщики применяют заброс ковша в забой с раскачки, что существенно увеличивает радиус копания.
