Буровая установка самоходная: Самоходная буровая установка

Самоходная буровая установка XCMG XR400E от дилера в Москве

Самоходная буровая установка XCMG XR400E предназначена для создания разного типа скважин при проведении свайных работ для строительства фундамента высотных зданий, автомобильных и пешеходных мостов и иных сложных инженерных сооружений. Роторная буровая установка XCMG XR400E популярна на сегодняшнем российском рынке благодаря своей невысокой цене, отличному качеству, надежности и эффективности работы.

технические характеристики

сделать предзаказ

Вы можете уточнить детали у менеджера:

+7 (800) 333-96-88, +7 (495) 995-26-88

Описание

Один из продуктов китайского производителя спецтехники – гидравлическая самоходная буровая установка XCMG XR400E. Она создана для работы на строительных объектах – для формирования скважин разной категории и перемешивания земли. Несколько модификаций агрегата – гарантия успешного производственного процесса с плотным и мягким грунтом.

В процессе проектирования буровой установки использовались инновационные разработки и лучшие мировые технологии. Это позволило выпустить качественный продукт, отличающийся простым обслуживанием, длительным сроком эксплуатации и энергоэффективностью.

Самоходная буровая установка: особенности конструкции

Гидравлическая буровая машина XR400E укомплектована европейскими деталями от лучших производителей и передовой азиатской электроникой. Она имеет современный дизайн и компактные размеры для легкой транспортировки.

Самоходная буровая установка, цена которой зависит от комплектации, поставляется в разных модификациях. Выбор бурового агрегата осуществляется с учетом типа грунта, основного направления работ и других особенностей технологического процесса.

Характеристики буровой установки XR400E:

1. Раздвижная гусеничная база, мощное широкое шасси, рама Н-образной формы и модифицированная конструкция – залог стабильности и устойчивости во время выполнения тяжелых трудовых операций.

2. Гидравлическая система и электроника облегчают управления и гарантируют плавность и точность рабочих операций. Большая площадь остекления и зеркала заднего вида обеспечивают большой радиус обзора.

3. Удобная транспортировка на большие расстояния между объектами благодаря компактным размерам и поворотному механизму башни.

4. Залог производительности и высокой скорости работы – увеличенная подъемная сила лебедки с защитой от ускоренного износа.

5. Диаметр бурения – до 280 см, глубина – до 103 м.

6. Передвижение по строительному объекту со скоростью 1,3 км/ч, максимальный угол преодолеваемого подъема – 35 градусов.

7. Характеристики главной лебедки – намотка в один ряд, точное измерение глубины скважины, четырехкратная запаковка троса.

Отдельное внимание производитель уделил аппаратной части буровой установки. Это мощный современный программный комплекс, который помогает в управлении и мониторинге текущих параметров. На экране монитора, расположенного в кабине, водитель может в онлайн-режиме наблюдать за характеристиками. Программа самодиагностики моментально идентифицирует ошибки в системе, сигнализирует о проблемах и при возможности автоматически их устраняет.

Если вас интересует самоходная буровая установка XR400E, купить ее можно на нашем сайте. Консультант поможет подобрать оптимальный вариант конфигурации с учетом специфики работ.

Технические характеристики

Модель двигателя CUMMINS QSX15-C500

Ном. мощность, кВт 373

Максимальная скорость движения (км/ч) 1,3

Максимальный преодолеваемый подъем (%) 35

Мин. дорожный просвет, мм 450

Макс. сила извлечения цилиндра (лебедка), кН 400 (400)

Ширина гусеничных башмаков, мм 800

Габаритные размеры в рабочем состоянии, мм 10995х4900х26640

Габаритные размеры в транспортном состоянии, мм 2750x3500x3910

Рабочий вес целой машины, т 113

Давление в гидросистеме, МПа 32

Макс.

крутящий момент ротора, кНм 400

Скорость вращения ротора, об/мин 7-25

Макс. диаметр бурения, мм 2800

Макс. глубина бурения, м 103 (6 секций), 69 (4 секции)

Макс. усилие задавливания цилиндра (лебедки), кН 300 (400)

Макс. рабочий ход цилиндра (лебедки), м 6 (18)

Макс. подъемная сила основной лебедки, кН 360

Макс. скорость основной лебедки, м/мин 60

Макс. подъемная сила вспомогательной лебедки, кН 100

Макс. скорость вспомогательной лебедки, м/мин 65

Ширина гусеничной базы, мм 3500-4900

Самоходные буровые установки для ремонта и обслуживания газовых и нефтяных скважин

Базовая модель буровой установки		C250S-T-M	C375D-T-M	C500D-T-M	C750D-T-M
Расчетная глубина капитального ремонта		6000 футов (1839 м)	12000 футов (3659 м)	15000 футов (4573 м)	18000 футов (5488 м)
Расчетная глубина бурения			3000 футов (915 м)	6000 футов (1829 м)	9000 футов (2740 м)
Классификация по нагрузке		75 т (68 мт)	100 т (91 мт)	150 т (136 мт)	200 т (180 мт)
Классификация по мощности		250 лс (187 кВт)	375 лс (280 кВт)	500 лс (373 кВт)	750 лс (560 кВт)
Основные проектные решения		эксплуатация в условиях пустыни/ джунглей /севера	эксплуатация в условиях пустыни/ джунглей/ севера	эксплуатация в условиях пустыни/ джунглей/ севера	эксплуатация в условиях пустыни/ джунглей/ севера
Мачта
	Модель	НТМ75	НТМ100	ВТ150	ВТ200
	Соответствие стандартам	API 4F, 3-е издание	API 4F, 3-е издание	API 4F, 3-е издание	API 4F, 3-е издание
	Тип	Телескопическая (выдвигающаяся гидравлически)	Телескопическая (выдвигающаяся гидравлически)	Телескопическая (выдвигающаяся талевым блоком)	Телескопическая (выдвигающаяся талевым блоком)
	Макс, количество струн талевой оснастки	4	6	8	10
	Нагрузка на крюк с макс количеством струн талевой оснастки	75 т (68 мт)	100 т (91 мт)	150 т (136 мт)	200 т (180 мт)
	Рабочая высота в свету	65′-7″ (20 м)	101′-7″ (31 м)	108′-2″ (33 м)	114′-10″ (35 м)
	Спуск и подъем бурильных труб	диапазон II, однотрубка	диапазон II, двухтрубка	диапазон II, двухтрубка	диапазон II, двухтрубка
	Емкость балкона для верхового		50 свечей бурильной трубы ∅1/2″	100 свечей бурильной трубы ∅4″	145 свечей бурильной трубы ∅4″
		190 однотрубок НКТ ∅2 7/8″	190 свечей НКТ ∅2 7/8″	240 свечей НКТ ∅2 7/8″	290 свечей НКТ ∅2 7/8″
Основание
			Спецзаказ	Спецзаказ	Спецзаказ
Шасси
	Модель	СА250	СА375	СА500	СА750
	Управляемые мосты	2	2	2	2
	Ведущие мосты	2	2	2	2
	Дополнительные мосты			1	2
	Размеры установки без мачты	11. 6м X 2.8м X 2.8м	11.6м X 2.8м X 2.9м	12м Х 3м Х 3м	12м Х 3м Х 3м
	Размеры установки при движении по дороге	17.2м X 2.8м X 4.2м	17.2м X 2.8м X 4.2м	20м Х 3м Х 4м	20м Х 3м Х 4м
	Вес установки в снаряженном состоянии	65000 фунтов (29484 кг)	75000 фунтов (34020 кг)	85000 фунтов (38566 кг)	95000 фунтов (40824 кг)
Буровая лебедка
	Модель	DW250M	DW375M	DW500M	DW750M
	Соответствие стандартам	API 7К и API 96	API 7К и API 98	API 7К и API 9В	API 7К и API 9В
	Номинальная мощность	250 лс (187 кВт)	375 лс (280 кВт)	500 лс (373 кВт)	750 лс (560 кВт)
	Макс тяговое усилие на одну струну	40656 фунтов (180838 кН)	37630 фунтов (166177 кН)	44078 фунтов (196059 кН)	48956 фунтов (217753 кН)
	Грузоподьемность при макс количестве струн талевой оснастки	75 т (68 мт)	100 т (91 мт)	150 т (136 мт)	200 т (180мт)
	Диаметр канавки барабана	7/8″ (22 мм)	1″ (25 мм)	1″ (25 мм)	1-1/8″ (29 мм)
	Тип тормоза	Ленточный	Ленточный	Система дисковых тормозов	Система дисковых тормозов
	Размер шкива ленточного тормоза	32′ X 8″ (965 мм X 254 мм)	38′ X 10″ (965 мм X 254 мм)
Буровой ротор
		Спецзаказ	Спецзаказ	Спецзаказ	Спецзаказ
Силовой ветлюг
		Спецзаказ	Спецзаказ	Спецзаказ	Спецзаказ
Электроснабжение
	Тип привода	Механический	Механический	Механический	Механический
	Электродвигатели	1 X 250 лс (187 кВт)	1 X 375 лс (280 кВт)	1 X 500 лс (373 кВт)	2 X 375 лс (280 кВт)
Буровые насосы
		Спецзаказ	Спецзаказ	Спецзаказ	Спецзаказ

Самоходная буровая установка УГБ на шасси КАМАЗ-43118

Официальный партнёр ПАО «КАМАЗ»

8 800 333 65 99 Бесплатный звонок по РФ Официальный партнёр ПАО «КАМАЗ»

Заказать звонок

Самоходная буровая установка УГБ на шасси КАМАЗ-43118

Экологический класс — Евро 4

Цена по запросу

Узнать цену

Описание Характеристики

Самоходная буровая установка УГБ на шасси КАМАЗ-43118 с гидравлическим приводом подвижного вращателя предназначена для:

• проведения инженерно-геологических изысканий с отбором проб грунта;

• линейных изысканий при строительстве нефтегазопроводов.

Технические особенности:

• Все рабочие органы и агрегаты имеют гидравлический привод.

• Плавная регулировка частоты вращения усилия и скорости подачи.

• Возможен монтаж оборудования для вибрационного бурения с частотой вибрации 150 Гц, что обеспечивает высокую скорость проходки скважины по сравнению с другими способами бурения, а также отбор проб грунта ненарушенной структуры.

• Высокая скорость работы при спуско-подъемных операциях с бурильными и обсадными трубами.

• Лебедка обеспечивает ударно-канатное бурение, желонирование скважины, механизирует процесс  спуска/ подъема обсадной колонны и бурильных труб, а также применяется при вспомогательных операциях.

• Дополнительная комплектация источниками энергии: электрогенератор и сварочный генератор.

• Счетчик моточасов, сигнализатор опасного напряжения и переподъема.

• Оборудование для статического и динамического зондирования грунтов.

• Высокая ремонтопригодность.

Модель

Базовое шасси	КАМАЗ-43118 6х6
Максимальная скорость, км/ч	90

Весовые параметры и нагрузки

Полная масса а/м, кг	20000
нагрузка на заднюю тележку, кг	14300
нагрузка на передний мост, кг .	5700
Снаряженная масса, кг	15730

Двигатель

Модель двигателя	740.662-300 (Евро-4)
Мощность, л.с.	300
Тип двигателя	дизельный с турбонаддувом и ОНВ

Габаритные размеры, мм

Длина, мм	9540
Ширина, мм	2550
Высота, мм	3890

Буровая установка

Грузоподъемность лебедки, кгс	3000
Частота вращения шпинделя, об/мин
I диапазон	10-320
II диапазон	10-710
Ход подачи вращателя, м	5,2
Условная глубина бурения, м
шнеками	до 50
с продувкой	до 100
ударно-канатным способом	до 60
пневмоударниками	до 50
с промывкой	до 100

У вас остались вопросы?

Оставьте онлайн-заявку или проконсультируем по телефону:

8 800 333 65 99 Бесплатный звонок по РФ

Узнать цену

Оставьте, пожалуйста, свои контакты, чтобы наш специалист мог связаться с Вами и рассказать о цене и комплектации автотехники.

Ваше имя: *

Телефон: *

Текст сообщения:

Даю согласие на обработку персональных данных

Поля отмеченные * являются обязательными для заполнения

Запишитесь на техническое обслуживание

Записаться на сервис

Ресурсы Камаза

Самоходная всепогодная полупогружная буровая установка | OTC Offshore Technology Conference

Skip Nav Destination

• Цитировать
  • Посмотреть эту цитату
  • Добавить в менеджер цитирования
• Делиться
  • MailTo
  • Твиттер
  • LinkedIn

• Получить разрешения

• Поиск по сайту

Citation

Williams, D. W., and DS Hammett. «Самоходная всепогодная полупогружная буровая установка». Доклад представлен на конференции по морским технологиям, Хьюстон, Техас, 19 мая.74. doi: https://doi.org/10.4043/2033-MS

Скачать файл цитаты:

• Ris (Zotero)
• Менеджер ссылок
• EasyBib
• Подставки для книг
• Менделей
• Бумаги
• КонецПримечание
• РефВоркс
• Бибтекс

Расширенный поиск

РЕЗЮМЕ

В статье описаны конструкция и опыт эксплуатации двигательной установки первой полупогружной самоходной буровой установки SEDCO-702. Расчетные параметры представлены для двигательной установки. Обрисованы важные детали изготовления и описаны ходовые испытания. Обсуждаются модельные исследования, анализ швартовки и исследования моделирования динамической стоянки. Приведены ходовые качества и опыт эксплуатации ходовых испытаний. Представлены сертификация, укомплектование персоналом и лицензирование этого первого самоходного полупогружного корабля под флагом США.

ВВЕДЕНИЕ

В прошлом было построено несколько морских буровых установок, способных двигаться самостоятельно, но большинство этих установок были буровыми судами. SEDCO-702, показанный на рисунке I, является одним из многих полупогружных агрегатов, которые в настоящее время эксплуатируются или строятся, с классификацией самоходных. Основная цель этой статьи состоит в том, чтобы кратко описать преимущества, реализуемые за счет добавления двигательной установки к полупогружному аппарату, и сравнить результаты ходовых испытаний с прогнозами относительно маневренности установок типа SEDCO 700.

ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ

Движитель добавляет новое измерение к буровой установке полупогружного типа, при этом повышенная мобильность является лишь одним из многих преимуществ. Повышенная безопасность, помощь при швартовке и лучшее использование энергии — вот другие особенности, которые сокращают конкурентный разрыв, который когда-то существовал между буровыми судами и полупогружными судами.

МОБИЛЬНОСТЬ

Буровая установка полупогружного типа предлагает множество эксплуатационных преимуществ по сравнению с другими типами буровых установок. До недавнего времени основным недостатком полупогружных аппаратов была транзитная скорость. Традиционно «полуприцепы» буксировались как баржа со средней скоростью 2,5 узла. Следовательно; мобилизация на дальние расстояния с этим типом единиц была дорогой по сравнению с буровым кораблем, который может двигаться со средней скоростью 10-12 узлов. Сегодня полуприцеп с двигателем и буксиром может легко двигаться со скоростью 10 узлов. Без помощи буксира эти буровые установки могут двигаться со скоростью 7 узлов. Типичная мобилизация в Северное море из Мексиканского залива составляет 20 дней для корабля и 60 дней для буксируемого полупогружного корабля без двигательной установки. Движение на полуприцепе сокращает время примерно до 26 дней при помощи буксира.

Движители на полупогружном аппарате бывают двух типов:

1. линейные главные движители и

2. движущиеся движители. Эти два типа проиллюстрированы на рисунках 2, 3 и 4. Рядный движитель предлагает все ранее упомянутые преимущества, за исключением помощи при швартовке. Анимационные подруливающие устройства обеспечивают помощь при швартовке благодаря способности ориентироваться на максимальные силы окружающей среды. Следовательно, для глубоководных применений операторы SEDCO выбрали устройства с вращающимися подруливающими устройствами.

ПОМОЩЬ ПРИ ШВАРТОВКЕ

Как упоминалось ранее, использование силовой установки (подруливающего типа) обеспечивает помощь при швартовке. Некоторые штормы генерируют достаточную силу, чтобы обеспечить натяжение швартовного троса в 500 000 фунтов или более. Именно в таких ситуациях азимутальные подруливающие устройства могут быть подняты, чтобы снизить напряжение до безопасного рабочего уровня. На рис. 5 показано приложение «помощь при швартовке» для подруливающих устройств. Рисунок 6 графически иллюстрирует помощь при швартовке полупогружного судна типа SEDCO 700 при различных ветровых нагрузках.

Ключевые слова:

инженер, заявление, маневр, помощь, корма, пробный результат, скоростная автомагистраль номер 2033, снижение, силовая проба, добыча нефти и газа

Предметы:

Буровое оборудование, Морские буровые установки

Этот контент доступен только в формате PDF.

Вы можете получить доступ к этой статье, если купите или потратите загрузку.

У вас еще нет аккаунта? регистр

Просмотр ваших загрузок

Установки для бурения с поверхности — Sandvik Mining and Rock Technology

Установки для бурения с поверхности — Sandvik Mining and Rock Technology

Перейти к содержимому

Дополнительная навигация для

• Продукты
  • Подземные буровые установки и анкероустановщики
  • Буровые установки с поверхности
    • Буровые установки с перфоратором с поверхности
    • Буровые установки для погружного бурения с поверхности
    • Габаритные буровые установки по камню
    • Роторные буровые установки для бурения взрывных скважин
  • Подземные погрузчики и грузовики
  • Оборудование для механической резки
  • Скальные инструменты
  • Скальные буры
  • Автоматизация

Клиенты рассчитывают на то, что Sandvik разработает самые долговечные продукты на рынке. При проектировании каждой машины Sandvik мы уделяем первостепенное внимание безопасности и надежности и применяем подходящую технологию для каждой области применения.

Хотите знать больше?

Сделать запрос Найти офис

Безопасность превыше всего

От конструкции кабины до автоматизации безопасность находится на переднем крае каждой конструкции Sandvik для бурения с поверхности.

Серия проверенных буровых установок

Компания Sandvik работает с широким спектром буровых установок и нишевого бурового оборудования уже более 50 лет. Sandvik постоянно стремится создавать самые лучшие специализированные буровые установки, которые исключительно хорошо справляются со специфическими задачами.

Sandvik специализируется на создании строительного бурового оборудования, которое идеально сочетает в себе мощность и точность, постоянно повышая безопасность и производительность оператора. Концепция состоит в том, чтобы создать идеальную буровую установку для любой поставленной задачи, обеспечивающую высочайший уровень эффективности и комфорта оператора при минимальном уровне обслуживания и технического обслуживания. Все оборудование спроектировано так, чтобы быть высокопроизводительным при максимально низких эксплуатационных расходах.

Предназначены для бурения горных пород

Чтобы удовлетворить потребности горнодобывающей промышленности и добычи полезных ископаемых, все станки Sandvik для бурения с поверхности предназначены для эффективной работы в самых тяжелых условиях. Вот почему мы вкладываем значительные средства в исследования и разработки, обеспечивая истинную мощность с абсолютной точностью благодаря последним техническим инновациям. Наши уникальные буровые установки являются лучшими в своем деле.

Инженеры Sandvik часами работают на стройплощадках, разрабатывая решения проблем, с которыми вы сталкиваетесь в повседневной работе. Однако мы не просто полагаемся на собственный опыт — мы путешествовали по миру, беседуя со строителями и шахтерами о том, чего они хотят от своих буровых установок. Благодаря этому мы смогли спроектировать буровые установки, которые соответствуют требованиям современной строительной отрасли и превосходят их.

Какими бы ни были ваши строительные потребности, станки Sandvik для поверхностного бурения облегчат вашу работу. Нужна ли вам буровая установка для добычи заполнителя и известняка, габаритного камня и вторичного дробления или для ряда различных инфраструктурных проектов и подготовки площадки, сегодня у нас есть идеальная установка для вас. Наши буровые установки с верхним перфоратором отлично подходят для преодоления ограничений и грунта под ними, эффективно пробивая отверстия диаметром 22-152 мм; Наши буровые установки для погружного бурения с поверхности обеспечивают непревзойденные результаты при высокопроизводительном бурении горных пород, оставляя вам скважины диаметром 89-152 мм в диаметре, а наши габаритные буровые установки по камню предназначены для точного размещения отверстий правильного размера с первого раза.

Если у вас есть какие-либо вопросы о нашем ассортименте установок для бурения с поверхности, пожалуйста, не стесняйтесь обращаться к нам. Член нашей опытной и квалифицированной команды будет более чем счастлив ответить на любые ваши вопросы, помогая вам найти идеальное решение для ваших нужд.

Хотите знать больше?

• Пишите нам

Поделитесь с другими

• Электронная почта

Отправить отзыв об этой странице

Габаритные буровые установки по камню — Sandvik Mining and Rock Technology

Габаритные буровые установки по камню — Sandvik Mining and Rock Technology

Перейти к содержимому

Дополнительная навигация для

• Товары
  • Подземные буровые установки и анкероустановщики
  • Буровые установки с поверхности
    • Буровые установки с перфоратором с поверхности
    • Буровые установки для погружного бурения с поверхности
    • Габаритные буровые установки для камня
      • Габаритная буровая установка Ranger™ DQ500 по камню
      • Габаритная буровая установка по камню DQ440R/ZR
      • Габаритная буровая установка по камню DQ240R
    • Роторные буровые установки для бурения взрывных скважин
  • Подземные погрузчики и грузовики
  • Оборудование для механической резки
  • Скальные инструменты
  • Скальные буры
  • Автоматизация

Буровое оборудование Sandvik для производства объемного камня включает в себя компактные буровые установки для крепления к транспортным средствам, таким как гидравлические экскаваторы, а также полностью автономные самоходные дизельные буровые установки. Ассортимент может производить блоки отличного качества, и вы можете выбрать оборудование, соответствующее вашим конкретным потребностям.

Хотите знать больше?

Сделать запрос Найти офис

Серия Sandvik DQ состоит из четырех различных станков: Ranger™ DQ500, Trimmer DQ440R, Trimmer DQ440ZR и Trimmer DQ240R. Каждый из них предназначен для бурения прямых, точно расположенных отверстий быстро, безопасно, эффективно и экономично. Они оснащены мощными, энергоэффективными гидравлическими перфораторами, эргономичными органами управления и эффективными пылеуловителями, предназначенными для выполнения таких задач, как линейное бурение, раскалывание, обрезка и бурение пилотных скважин.

Модель	Диапазон отверстий мм	Перфоратор	Бортовой компрессор	Двигатель кВт	Вес кг
Ranger™ DQ500	45-89	HL510, 15,5 кВт	6,2 м³/мин до 10 бар	168	15 400

Модель	Сверлильная сталь мм	Перфоратор	Система управления	Цепная подача	Вес кг
Триммер DQ440ZR	х29/х32	4 x HEX1, 5,5 кВт	4 x TA341E, радиоуправление	4 х CF 100 х 24	4000
Триммер DQ440R	х29/х32	4 x HEX1, 5,5 кВт	4 x TA341E, радиоуправление	4 х CF 100 х 24	4000
Триммер DQ240R	х29/ ч32	2 x HEX1, 5,5 кВт	4 x TA341E, радиоуправление	4 х CF 100 х 24	4000

Бурение объемного камня – точные отверстия в срок

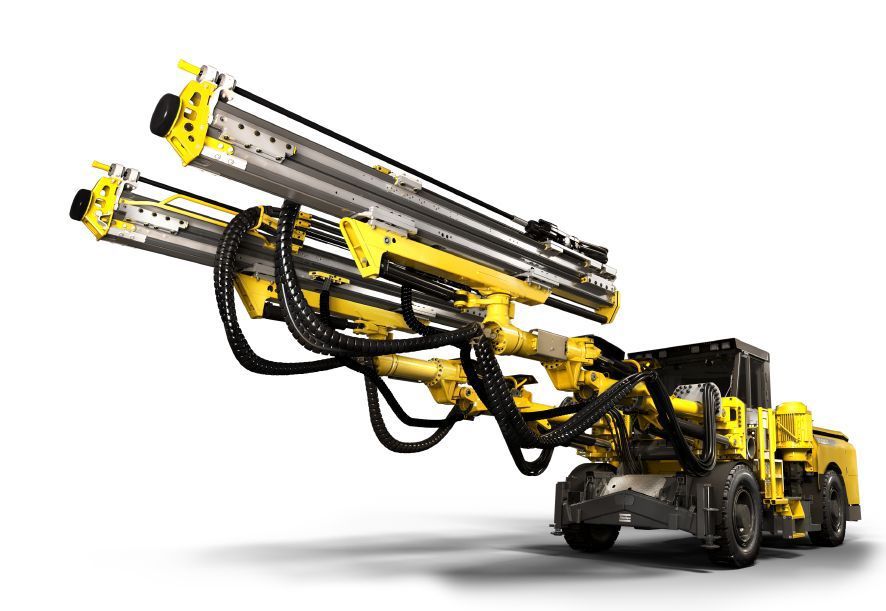

Станки Sandvik для бурения объемного камня надежны и позволяют оптимизировать производительность и производительность. Они универсальны и стабильны даже в самых сложных условиях и сохраняют высокую производительность сверления, обеспечивая при этом параллельность просверленных отверстий.

Использование станков Sandvik для бурения габаритных камней может повысить вашу экономическую эффективность и производительность, поскольку габаритные камни на 100 % пригодны для повторного использования. Проведя много времени в полевых условиях, Sandvik понимает многие проблемы, с которыми вы сталкиваетесь ежедневно, и предлагает продукты, которые оптимизируют вашу производительность и снижают производственные затраты благодаря использованию новейших технологий бурения.

Габаритные буровые установки Sandvik по камню безопасны и просты в эксплуатации, а эксплуатационные риски сведены к минимуму. Некоторые модели оснащены безопасными кабинами, сертифицированными ROPS и FOPS. Все модели оснащены инструментами с длительным сроком службы, поэтому вы сможете продолжать эффективно работать в течение более длительного времени.
