регулировочная «отвертка» для карбюратора husqvarna 240

Близится весна, пора пилить лишние деревья. Одним из самых популярных инструментов для этого является бензопила, а одной из самых популярных бюджетных бензопил (до недавнего времени так точно) является хускварна 240. Но видимо из-за бюджетности у неё и не особо хорошая надежность. Ну и вот сегодня в процессе работы я вспомнил нашу эпопею по настройке этой пилы, которая происходила пару лет назад…

Вообще, если честно, то отвертку я брал не по ссылке, а тут https://aliexpress.com/item/item/New-Splined-Carburetor-Screwdriver-Adjustment-Tool-For-ZAMA-CARB-H-L-Chainsaw-PML/32704758518.html, но за это время ссылка протухла. Вроде как то что я нашел сейчас точно такое же, но если что — извиняйте. Но я так понял что их там не так много видов, и с такой формой — только один, так что вероятность того что это полный аналог — ну пусть будет 99%.

Началось всё с нестабильной работы пилы — то обороты не держит, то наоборот высокие, то не заводится, то еще чего.

Подрегулируешь — вроде и норм. Потом опять… В итоге выяснилось (чего нам это стоило, блин! даже в сервис отдавали — но там походу её просто подрегулировали и отдали), что виновата была диафрагма — она то-ли полежала и задубела в не том положении, то-ли изначально была бракованная, но в итоге получилось что она сформована неправильно, и криво перекрывает клапанок. Я прогрел её феном и выровнял «перекос», после чего стало гораздо лучше, а потом был заменен ремкомплект купленный здесь, и всё заколосилось. И я даже хотел сделать обзор на этот ремкомплект, но буквально через месяц увидел его и в оффлайне за сопоставимые деньги и решил что смысла этот обзор и эта покупка не имеет. А сейчас и фоток тех не нашел 🙁 В общих чертах там получилось примерно так. Сверху — нормальная диафрагма «в разрезе», снизу — то что было в нашей пиле. Средняя часть с клапаном опущена и перекошена. Соответственно к ответной части клапана прилегает плохо. А пружинка там слабенькая и не может компенсировать эти перекосы.

Ну да ближе к теме обзора. В любом случае для обслуживания карбюратора нужен регулировочный инструмент. А карбюратор данной модели «приятно» отличается формой и расположением регулировочных винтов:

головки винтов в нашей модели заглублены, а вообще выглядят вот так:

Так как регулировать нужно было сейчас, а не через месяц когда придет отвертка — были сделаны переходники под шлиц с отверстием, которые напрессованы на штатные винты и теперь крутить можно обычной шлицевой отверткой

По приезду отверток — мы проверили что они подходят, сняв один из переходников (точнее, он сам свалился) а потом поставили его обратно, посчитав что так всё же удобнее. Так что отвертки эти на данный момент лежат на полочке в ожидании своего часа 😉 потому что дорога ложка к обеду.

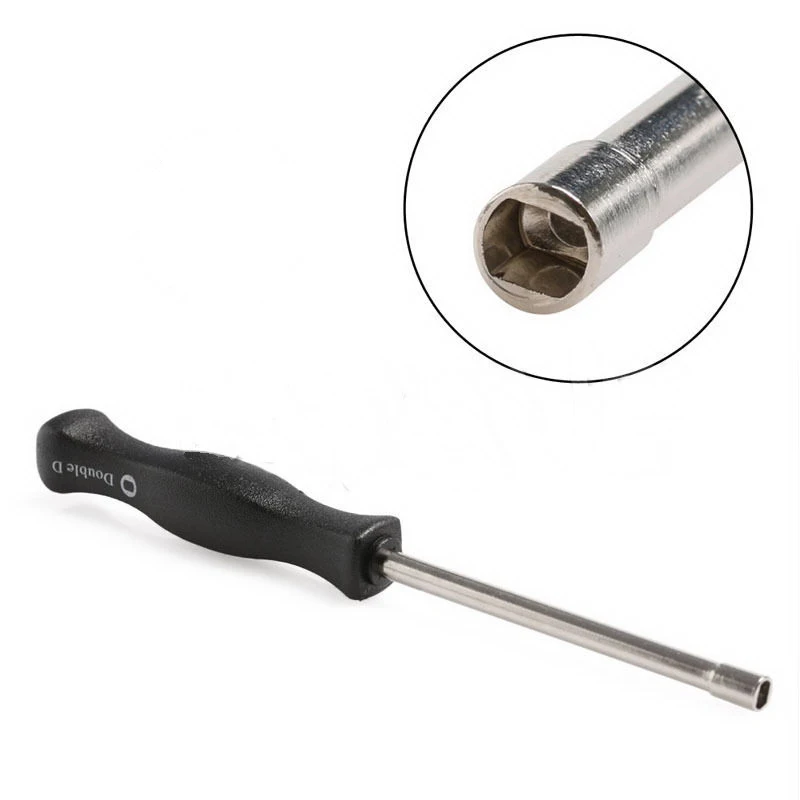

Ну и теперь собственно о самой отвертке:

К телу приятная, в руке лежит хорошо, блестит красиво, подходит к винтам нормально. Рекомендую к приобретению и ремкомплект и отвертку — если, конечно же, у вас в соседнем магазине не продаётся всё такое же и дешевле.

как отрегулировать, настроить, снять, правильно

Содержание

  1. Устройство и принцип работы карбюратора
  2. Когда необходима регулировка
  3. Какой инструмент потребуется
  4. Как снять карбюратор и нужно ли это делать перед настройкой
  5. Как правильно отрегулировать
  6. Настройка зажигания после регулировки карбюратора
  7. Как понять, что все сделано правильно

Бензопила — незаменимый инструмент для людей, живущих в частных домовладениях. Она представляет собой механизм, состоящий из тщательно подогнанных деталей и узлов.

Как и любому механизму, ей требуется периодический уход и настройка. Особенно из-за некачественного топлива. Рассмотрим принципы и порядок регулировки карбюратора бензопилы Хускварна.

Устройство и принцип работы карбюратора

Карбюратор служит для подготовки горючей смеси в определяемой оператором пропорции из бензина и воздуха.

Излишне обогащенная, как и излишне бедная, смесь приведет к нестабильной работе двигателя, может вызвать перегрев и ускорить износ поршневой системы.

От правильной настройки и регулировки зависит исправное функционирование устройства.

А для этого необходимо знать принципы работы карбюратора бензопилы Хускварна.

Его конструкция состоит из следующих элементов:

  • корпус с зажимными болтами и набором прокладок;
  • топливный насос — устройство, закачивающее в карбюратор бензиново-масляную смесь;
  • диафрагма — предназначена для ограничения подачи горючей смеси в двигатель;
  • поплавковая камера — в ней собирается топливо, уровень регулируется поплавком, по мере необходимости смесь подается в основную камеру для смешивания с воздухом;
  • основная камера — через нее проходит воздух, и туда же впрыскивается топливо, количество подаваемой в двигатель смеси регулирует расположенная здесь же дроссельная заслонка;
  • диффузор — участок сужения трубки, подающей воздух, в месте впрыска топлива;
  • игольчатый клапан — устройство, регулирующее подачу топлива;
  • жиклер — винты, регулирующие подачу смеси на высоких и низких оборотах, а также винт холостого хода.

Также в устройстве карбюратора, помимо дроссельной, есть заслонка, расположенная на входе из воздушного фильтра. Она искусственно снижает подачу воздуха, делая смесь более насыщенной для облегчения запуска холодного двигателя.

За впрыск топлива в основную камеру отвечает клапан-форсунка, он же предотвращает попадание воздуха. При настройке карбюратора на бензопиле Хускварна особое внимание стоит уделить этому клапану, т. к. его состояние оказывает прямое воздействие на работу двигателя. При длительном хранении форсунка может залипнуть. Это ограничит поступление топлива и не даст запустить двигатель.

Также от длительного использования либо по причине заводского брака клапан может пропускать воздух в основную камеру. В этом случае исправить проблему поможет только его замена.

Работа карбюратора происходит следующим образом: воздушный поток, попадая в диффузор, смешивается с впрыскиваемым топливом, получившаяся смесь подается в двигатель. Количество смеси регулируется дроссельной заслонкой. Чем больше смеси, тем выше обороты двигателя.

Когда необходима регулировка

Необходимость в настройке карбюратора бензопилы возникает редко. Чаще появляются проблемы с поступлением топлива, воздуха либо износом деталей. Но иногда регулировка все же требуется:

  • заведенный двигатель глохнет через несколько секунд, либо не заводится — причина этому слишком богатая смесь;
  • избыточный выхлоп, высокие обороты, увеличившийся расход — в этом случае, напротив, смесь слишком бедная, т. е. не хватает воздуха;
  • обороты держатся на одном уровне после их снижения или повышения оператором — причиной может быть залипший игольчатый клапан.

Факторы, приводящие к таким изменениям, могут быть следующими:

  1. Сильная вибрация повреждает защитную крышку, и регулировочные жиклеры выкручиваются, изменяя настройку. В этом случае возможно отрегулировать карбюратор на бензопиле.
  2. Износ элементов поршневой системы. Настройка карбюратора в такой ситуации может оказать временную помощь. Рекомендуется замена изношенных компонентов.
  3. Некачественное топливо, неисправный фильтр либо долгое хранение может стать причиной засоров. В этой ситуации карбюратор необходимо снять, промыть специальной жидкостью либо чистым бензином, собрать и вновь отрегулировать.

Начинать настраивать работу пилы лучше всего с проверки жиклеров, подачи топлива и воздуха. После этого переходить к демонтажу карбюратора, а потом — к проверке поршневой системы.

Какой инструмент потребуется

Прежде всего необходимо подготовить инструмент для регулировки карбюратора бензопилы. Потребуется набор отверток и рожковых ключей, специальный чистящий состав, растворяющий нагар и мусор.

Разборку лучше проводить на столе либо верстаке. На часть стола постелить лоскут чистой, желательно светлой и однотонной ткани, на которую будут выкладываться снимаемые детали и емкость для промывки. Оптимально, если это будет ультразвуковая ванна.

Как снять карбюратор и нужно ли это делать перед настройкой

В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.

Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:

  1. Открутив удерживающие крепления, снимаем верхний кожух пилы.
  2. Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
  3. Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
  4. Снимаем карбюратор с удерживающих его креплений.

Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией. При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке.

Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.

Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.

Как правильно отрегулировать

Для этого в конструкции устройства предусмотрено 3 регулировочных жиклера. Винт регулировки холостого хода (T) расположен вверху карбюратора. Ниже есть пара жиклеров регулировки подачи топлива на минимальных (L) и максимальных (H) оборотах, левый и правый соответственно.

Порядок регулировки карбюратора на бензопиле Хускварна следующий:

  1. Прогреваем в течение 5 минут.
  2. Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
  3. Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
  4. Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

В процессе регулировки может возникнуть ситуация, при которой бензопила заглохнет. Это может быть из-за чрезмерно выкрученных жиклеров, слишком богатой или бедной смеси.

Если такое произойдет, необходимо жиклеры минимальных и максимальных оборотов закрутить до упора. После чего отвернуть их назад на полтора оборота и попытаться завести пилу.

Настройка зажигания после регулировки карбюратора

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

  1. Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
  2. В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
  3. Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
  4. При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.

Как понять, что все сделано правильно

Проведя настройку, необходимо запустить бензопилу. Проверить стабильность работы на холостом ходу. При этом цепь не должна двигаться. При нажатии на акселератор бензопила должна стабильно разгоняться и останавливаться без задержки.

На минимальном и максимальном уровнях оборотов Хускварна 350 должна работать стабильно, без посторонних шумов. В момент работы не должно быть резкой потери мощности или отключения.
