Картофелесажалка ручная своими руками: как сделать своими руками приспособление для посадки картофеля, самодельная ручная и электрическая картофелечистка

Содержание

устройство, материалы и инструменты, изготовление и правила пользования

Увидеть сегодня приусадебный участок и дачу, где бы ни выращивали картофель, попросту невозможно. Посадка и последующий уход за этим овощем представляют определенные сложности, поэтому многие дачники-садоводы решаются на приобретение специальных приспособлений, которые позволяют автоматизировать процесс посадки корнеплодов и последующий уход за этой овощной культурой. Ручная картофелесажалка своими руками может быть изготовлена каждым садоводом, что и позволит сэкономить на покупке садовых приспособлений.

На первый взгляд, изготовление таких ручных приспособлений может показаться сложной работой, которая будет по силам лишь опытным мастерам. Однако в действительности при минимальном опыте работы со сварочным аппаратом и наличии на руках качественных проектов, которые можно с легкостью найти в интернете, с такой работой справится каждый дачник-садовод.

Устройство ручной картофелесажалки

Все распространённые сегодня модификации таких садовых приспособлений подразумевают наличие полой трубы или бункера, а также специального колеса, в котором имеются соответствующие вырезы, необходимые для последующего помещения клубней в выкопанные ямки и борозды. Такая конструкция не отличается сложностью, поэтому ее с легкостью можно выполнить самостоятельно из подручных инструментов.

В сети интернет вы можете найти различные схемы изготовления картофелесажалок, предназначенные для установки на мотоблок. Такие модификации имеют импровизированные конвейеры, позволяющие подавать клубни непосредственно в лунки, которые выкапываются сажалкой и в последующем засыпаются ковшом или отвалом. Изготовление таких автоматизированных картофелесажалок на мотоблок отличается сложностью, поэтому в рамках этой статьи мы рассматривать их не будем.

Упрощенная конструкция

Ручной садовый инструмент для посадки картофеля может иметь

следующую конструкцию:

  1. Полая металлическая труба со сдвижным клапаном снизу и открытым верхом.
  2. Сдвижной клапан будет открываться в тот момент, когда картофелесажалка будет находиться непосредственно над нужной вам лункой, куда и осуществляется высаживание клубня картофеля.
  3. Внизу приваривают ограничитель, что позволит заглублять рабочий инструмент на одну и ту же глубину.
  4. Простейший дозатор может быть выполнен из фигурно разрезанного металлического диска.

Материалы и инструменты

Для выполнения данной работы вам потребуются следующие материалы и инструменты:

  1. Легкая и прочная труба с диаметром не меньше 70 миллиметров.
  2. Лист металла для изготовления крышки клапанов.
  3. Шарниры для клапана.
  4. Металлические ручки, которые можно изготовить из обрезков водопроводной трубы.
  5. Пластиковое ведро или корзина из сетки.
  6. Сварочный аппарат.
  7. Ручной или автоматический резак для листов металла.
  8. Пистолет для заклепок.

Инструкция по изготовлению

Болгаркой или ножницами по металлу необходимо срезать нижнюю часть трубы со скосом, что позволит получить небольшое заострение снизу.

Вырезаем крышку для клапана, при этом такая крышка должна с запасом перекрывать нижнее отверстие трубы. К корпусу трубы выполненный клапан крепим при помощи шарнира. Сверху к трубе приваривают или крепят ручки, которые можно сделать из подручных материалов.

Корзину, в которой будут храниться подготовленные к посадке клубни, можно не приваривать к картофелесажалке, однако в данном случае нам всегда потребуется носить с собой ведро с посадочным материалом. Корзина должна быть не слишком громоздкой и большой. Лучше всего выполнить ее из пластикового ведра объемом 5−7 литров.

Подножку можно как изготовить самостоятельно, так и использовать старый остов от сумки на колесиках. Лучше всего подножку крепить к нашей основе картофелесажалки при помощи сварки. Тем самым вы обеспечите прочность и долговечность выполненной конструкции.

Картофелесажалка не должна быть излишне тяжёлой. В последнем случае вы не только не упростите себе посадку картошки, но и усложните себе жизнь, управляя таким неповоротливым и тяжеловесным устройством. Выполненный клапан можно дополнить небольшим ножным зацепом, что позволит с легкостью ногой открывать и закрывать отверстие, выполняя посадку клубней точно в лунки.

В сети интернет вы сможете с легкостью найти многочисленные схемы выполнения таких картофелесажалок. Помните о том, что основным элементом такого приспособления станет именно клапан, который может открываться вручную или ножным зацепом. Изготовить его проще всего из небольшой трубы и приваренной крышки, которая крепится на завесы.

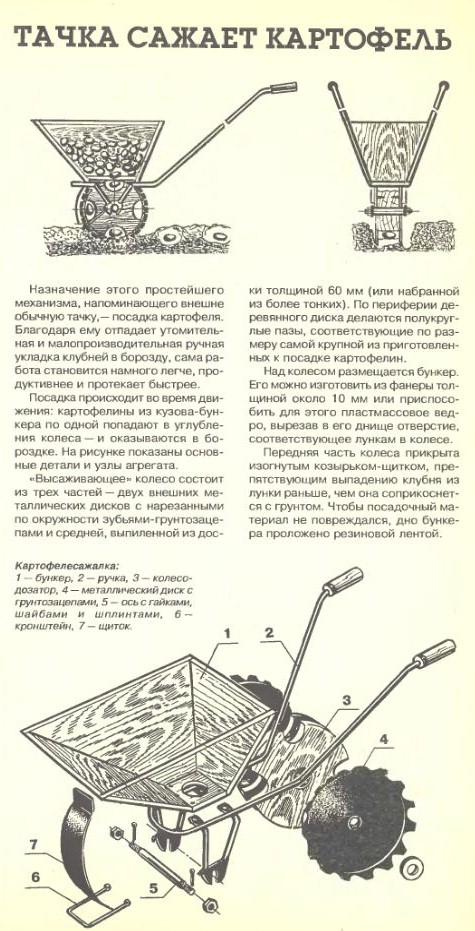

Приспособление из тележки

Изготовление ручной картофелесажалки из двухколесной тележки не отличается сложностью, поэтому с выполнением такого садового инструмента справится каждый из нас.

К нижней части тележки между двумя колесами приваривают небольшое устройство-бункер для равномерной подачи корнеплодов в подготовленную заранее борону. Фактически такая тележка едет над выкопанной бороной, и через равные промежутки открывается клапан, и закладываются клубни картофеля в подготовленные лунки. В нижней задней части аппарата имеется небольшой щит или отвал, который засыпает борону с посаженными клубнями.

Для выполнения такой картофелесажалки необходимо также использовать конусообразную трубу с приваренным в нижней части клапаном. Клапан может открываться с помощью цепного механизма или же тросиком самим садоводам.

Правила пользования

Посадка картофеля при помощи таких садовых приспособлений не представляет какой-либо сложности. В зависимости от своей конструкции картофелесажалка может перемещаться на колёсиках по выкопанной борозде или же вставляется непосредственно в лунку, где с помощью надавливания ногой на выполненную подножку открывается клапан и высаживается клубень, который потом автоматически или вручную засыпается землей.

Затем подобные действия повторяются снова и снова, что позволяет буквально за несколько часов полностью засеять картошкой участок в 10 соток и более. Преимуществом использования таких приспособление является отсутствие необходимости постоянно нагибаться, соответственно, провести такую посадку будет значительно проще, нежели вручную при помощи лопаты или мотыги.

Ручные картофелесажалки — это достаточно простые в исполнении садовые приспособления, которые смогут значительно упростить нам посадку картофеля на участке большой площади. Выполнить такое простейшее приспособление не составит труда, поэтому с такой работой справится каждый дачник. Также вы можете купить в магазинах уже готовые выполненные промышленным способом картофелесажалки, которые отличаются надежностью и простотой в использовании.

Картофелесажалка своими руками - чертеж | Своими руками

Вот поэтому, чтобы хоть каким-то образом усовершенствовать процесс посадки и в то же время сберечь силы и время, я предлагаю усовершенствованную ручную картофелесажалку (рис 1). Сначала я ее сделал из дерева, но позднее выполнил из металла. Конструкция очень проста, практична и легка в пользовании.

Картофелесажалка состоит из трех четырехугольных пирамид-клыков 1, которые прикрепляются болтами (или при помощи сварки) к поперечной рейке 2 на расстоянии «а». Расстояние «а» -это расстояние между рядами картошки, и каждый выбирает его сам. У меня оно равняется 400 мм.

Затем к поперечной рейке 2 (с любой стороны) прикрепляется Г-образная проволока или пластина 3. Так, чтобы ее длина «в» была равна расстоянию «а». К поперечной рейке 2 перпендикулярно ее плоскости крепятся трубки 4 диаметром полдюйма на высоту «Н». Высота «Н» определяется с таким расчетом, чтобы было удобно стоя работать с картофелесажалкой. Поверху трубок 4 выполнена перемычка 5, с таким расчетом, чтобы при заглублении клыков 1 в землю ладони рук стоящего работника в опущенном состоянии находились на перемычке 5.

Длина клыков 1 должна быть не слишком большой. Ведь известно, что картошку необходимо сажать на определенную глубину. Потому что сначала прорастают корни, а уже поверх корней – столоны, на которых и образуются сами клубни. У меня длина клыков равняется 200 мм, а основание пирамиды клыка 120×120 мм выбрано мною экспериментальным путем. Клубни имеет разные размеры, что особенно важно при посадке крупных. Я картофелины больших размеров режу на несколько частей.


Ссылка по теме: Инструмент для сада дачи и огорода своими руками: фото и чертежи


Работа с почвой

Вот как я готовлю почву перед тем, как весной мой огород будет вспахан трактором. Летом, после окучивания картошки, все ложбины наполняю скошенной травой, листьями, садовым мусором и тд. Затем, перед самой уборкой покупаю на базаре овес и ячмень, смешиваю их в равных частях и этой смесью обильно посыпаю землю по неубранной картошке.

После чего приступаю к уборке. При этом земля частично прикрывает зерна овса и ячменя, так они и всходят, и растут до конца осени сплошным ковром. Огород уходит в зиму с сидератами.

Подготовка к посадке картошки

Сажаю по вспаханному полю при помощи трактора. Плуг имеет предплужник, поэтому все сидераты запахиваются на самую глубину борозд. Далее определяем место на вспаханной почве, где мы будем сажать картошку (рис. 2). Теперь берем картофелесажалку, идем на край вспаханного поля и с ее помощью определяем, сколько получится рядов для посадки картошки на грядке шириной «А».

Это делается следующим образом. От левого или правого края отступаем на расстояние «д» и ставим картофелесажалку с таким расчетом, чтобы клык пирамиды 1 находился на расстоянии «д». После чего наступаем ногой на перекладину 2 (рис. 1) и вдавливаем в землю все три клыка на полную глубину. В итоге получаем сразу три углубления, после чего приподнимаем картофелесажалку, т.е. вынимаем ее из трех пирамидальных отверстий, проделанных в земле. В эти отверстия впоследствии мы и поместим заготовленный посадочный материал.

Теперь переставляем картофелесажалку на расстояние «в», равное расстоянию «а» между клыками 1. Снова нажимаем ногой на перекладину 2 и снова получаем три лунки в грунте. Эту операцию проделываем на всю ширину посевной грядки. В итоге разметки (рис. 2) у нас получилось девять рядов. Вся подготовительная операция выполнена, и теперь можно приступать к самой посадке.

Очень важно то, чтобы все три пирамидальные четырехугольные пирамиды-клыки 1 крепились к перекладине 2, как показано на рис. 3: одна из диагоналей пластины клыка 1 должна быть направлена перпендикулярно пластине 2. Это очень важно, ведь мы делаем три лунки одновременно, и чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения. Когда клыки находятся в земле, необходимо при помощи перемычки 5 выполнить движение на себя и от себя. Эти движения выполняются острыми гранями клыков Ник. Грунт при этом уплотняется и не осыпается в проделанные лунки.


Ссылка по теме: Инструмент для дачи и его улучшение своими руками (для рыхления и корчевки)


Посадка картошки самодельной картофелесажалкой

Сама посадка картофеля производится следующим образом. Набираем заготовленную для посадки картошку в ведро, затем копаем лунки в земле при помощи клыков, начиная с одного конца грядки (рис. 4). Для этого приподымаем кар тофелесажалку над землей и резко опускаем ее в землю на расстоянии «d» в ранее размеченные лунки. После чего ногой наступаем на планку 2 и вдавливаем клыки! в землю так, чтобы планка 2 легла на землю. Стопы при посадке картошки должны находиться в промежутке между лунками.

Потом при помощи перемычки 5, выполненной из трубы, делаем движения на себя и от себя. Вынимаем всю конструкцию и переставляем вперед на расстояние «с», равное расстоянию между кустами картошки, которое каждый выбирает сам. После чего берем картошку из ведра и бросаем в лунки. Это если человек сажает картошку один, а если двое, то один делает лунки, а второй идет следом и закладывает клубни в лунки, при этом производительность труда увеличивается вдвое.

При выполнении лунок по всей длине поля (грядки) берем картофелесажалку, разворачиваем ее на 180°, при этом Г-образная пластина (проволока) 3 своим Г-об-разным концом должна находиться напротив крайней правой (левой) проделанной лунки, выполненной ранее. Пластина (проволока) 3 выполнена для того, чтобы всегда можно было соблюдать расстояние «в». После чего снова начинаем выполнять лунки в обратном направлении, и такую операцию выполняем, пока полностью не будет посажена картошка на всем огороде.

Следующая операция – заполнение лунок землей. Для этого берем грабли и на всем участке посаженной картошки заделываем лунки. Все! Картошка посажена.

Хочу сразу же успокоить тех читателей, которые начнут опасаться, что картофель, посаженный в уплотняющиеся лунки с последующей их засыпкой грунтом, может не взойти. С уверенностью могу сказать, что картофель всегда всходит дружно и отлично плодоносит.

Преимущества посадки картошки таким способом.

  1. Быстрота и удобство.
  2. Нет надобности копать лопатой лунки, каждый раз при этом нагибаясь.
  3. Все работы выполняются в положении стоя.
  4. Пророщенную картошку с длинными глазками можно легко опустить в лунки, не обломав при этом ростки.

Читайте также: Инструмент для дачи и огорода своими руками


Чертежи картофелесажалки для изготовления своими руками


Еще одна конструкция картофелесажалки сделанной своими руками

Я перенес две операции на позвоночнике и знаю, что такое боль. Поэтому стараюсь максимально облегчить свой труд на даче. Испытал много картофелесажалок, придуманных огородниками, но все они имеют недостатки. Предлагаю свой вариант

© Автор:Константин Степанов, г. Тула

Конструкция представлена на двух снимках, но все же поясню. Беру нижнюю часть от старого опрыскивателя. У нее форма треугольника, к ней крепится трубка с перекладиной или деревянный черенок с перекладиной.

К нижней опорной части приваривается скоба с отверстием. К скобе через длинный болт крепится рабочий элемент в виде тюльпана. Я использовал металлический плафон от советского светильника длиной 15-20 см в зависимости от нужной глубины посадки. Например, для стационарных метровых грядок нужна глубокая посадка 20-25 см, так как мало земли для окучивания. На обычном огороде достаточно 15 см.

Диаметр посадочного устройства 8-10 см в нижней части, и 15-20 см в верхней.

Если нет плафона, рабочий элемент можно выточить из дерева или взять набор шайб из резины или пластмассы, насадить на болт и закрепить на скобе гаечным ключом.

Высота сажалки должна быть на уровне середины живота, тогда не придется высоко поднимать руки, а значит, не устанем.

Порядок работы следующий: натягиваем разметочную веревку, ставим сажалку напротив разметки, нажимаем ногой на основание, вытаскиваем ногу и поворачиваем за перекладину сажалку. Образуется углубление с четкими границами достаточной глубины. Плотным будет только дно, бока остаются рыхлыми, что легко проверить рукой. Далее сажаем картофель, сверху присыпаем перегноем, на него насыпаем золу с препаратом «Провотокс» (он защитит картофель от проволочника), борной кислотой и азофоской, снова присыпаем землей.

Это описание длинное, а сажать очень быстро.


© Автор: Я.К. Киев

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Вилы для копки картошки своими руками ЧУДО-ВИДЫ ДЛЯ КОПКИ СВОИМИ РУКАМИ На. ..
  • Бур из мотоблока своими руками Как приспособить мотоблок под ледобур Зимой...
  • Вешалка для шланга с полочкой своими руками Как сделать полезную вешалку для...
  • Круглые грядки для огурцов своими руками – очень удобно Выращивание огурцов в открытом грунте...
  • Стаканчики для рассады «оригами» своими руками – подробное ФОТО КАК СДЕЛАТЬ СТАКАНЧИКИ ДЛЯ РАССАДЫ...
  • Ледовые ходунки своими руками из пластиковых труб Ходунки для ребенка своими руками...
  • “Щепокол”своими руками (фото) Как сделать приспособление для мелких...

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • Ручная картофелесажалка своими руками из велосипедной рамы. Процесс изготовления картофелесажалки для мотоблока своими руками.

    Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

    Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

    С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

    Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

    В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

    Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

    На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

    Самодельная картофелесажалка для мотоблока.

    Для изготовления самодельной картофелесажалки понадобится:

    • Пару осей.
    • Подшипники.
    • Цепь от двигателя автомобиля.
    • Две звёздочки для цепи.
    • Проволока сечением 6 мм.
    • Листовой металл толщиной 2 мм.
    • Профильная стальная труба.
    • Для бункера любая конусообразная ёмкость.

    Инструменты:

    • Сварочный аппарат, электроды.
    • Болгарка с отрезным кругом.
    • Электродрель, свёрла.
    • Прочий слесарный инструмент.

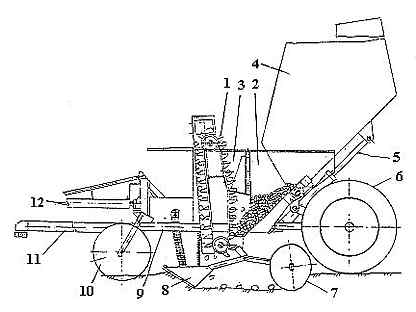

    Картофелесажалка схема.

    На рисунке показана схема картофелесажалки под мотоблок.

    Чертежи картофелесажалки для мотоблока.

    Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

    Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

    К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

    К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

    Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

    Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

    Схема установки сажалки на мотоблок.

    Самодельная картофелесажалка в работе видео.

    Популярные статьи из этой рубрики

    Как сделать умывальник из канистры

    Как сделать инкубатор своими руками в домашних условиях

    Как сделать кормушку для кур

    Для фермерского хозяйства картофелесажалка для мотоблока – просто незаменимый аппарат. В его функции входит не только посадка картофеля, а также удобрение почвы. С помощью этого оборудования вы сможете равномерно распределить посадочный материал и облегчить сельскохозяйственные работы. Вы можете сэкономить деньги на покупке картофелесажалки для мотоблока, сделав ее своими руками по размерам, чертежам и картинкам .

    Как сделать картофелесажалку для мотоблока самостоятельно

    Начать изготовление сельскохозяйственного оборудования нужно с того, чтобы собрать раму. Для этого необходим стальной швеллер восьмого типоразмера. Поскольку сажалка для картофеля предназначена для техники малого размера, то и сам бункер должен быть небольшим, не более двадцати килограммов.

    1. Внутри необходимо установит вертикальный лифт. На нем должны быть чаши, диаметром около восьми см. Для того, чтобы механизм работал, его необходимо присоединить к колесу, где будет работать цепная передача.
    2. В данном механизме по чертежам и картинкам должна быть труба для вывода семян, которая закрепляется под лифтом загребающей деталью.
    3. Звездочка диаметром восемнадцать см. должна быть связана цепью со звездочкой мотоблока, таким образом, будет осуществляться сцепная передача.
    4. Цепь для передачи можно снять с велосипеда. Благодаря этому расстояние между лунками с картофелем будет составлять примерно 35 см.

    Картинка загрузки картофеля в картофелесажалку

    Картофелесажалка для минитрактора и мотоблока

    Данное оборудование для посадки картофеля просто незаменимо для фермеров, так как позволяет сэкономить массу времени и труда. Конструкцию можно собрать по своему усмотрению с учетом размеров, чертежей и картинок (имеется в виду количество рядов). Важно предусмотреть регулировку для расстояния рядов.


    Картинка картофелесажалки для мотоблока Фаворит

    Картофелесажалку для мотоблока лучше всего использовать на прежде обработанных поверхностях. Глубина посадки так же должна регулироваться по размерам и чертежам. Навесное оборудование для мотоблоков широко используется для небольших дачных участков и для объемных полей.


    Фото покупной картофелесажалки для мотоблока или минитрактора

    Картофелесажалку можно применить не только конкретно для посадки картофеля, с ее помощью легко высаживать и другие овощи, главное, нужно выбрать правильную регулировку. Прежде чем приступать к изготовлению картофелесажалки необходимо сделать чертеж и подробные замеры. Чем бы ни являлся механизм, у него всегда должна быть своя рама, к которой будут крепиться все последующие детали. Иными словами рама – это основа.


    Чертеж картофелесажалки

    1. В случае сажалки, в качестве рамы берется часть стального швеллера, из него делается что-то вроде пары лонжеронов, которые соединяются отрезками стали.
    2. Впереди присоединяется с помощью сварки арка из стали, а так же два кольца, которые послужат в качестве крепления нижней тяги.
    3. По бокам рамы крепятся пластинчатые опоры, которые будут семявыводящим механизмом.
    4. После всего сделанного стоит закрепить раму стальными полосами.
    5. Арку можно укрепить с помощью косынчастой накладки из стальных листов. Их стоит вырезать в форме треугольника.
    6. Бункер цепляется к кронштейну при помощи болтов.


    Картинка картофелесажалки для мини трактора

    Как сделать бункер для картофелесажалки

    Для того чтобы изготовить вместилище для сыпучих материалов, нужна фанера толщиной примерно 1 мм. Вырезать детали нужно лобзиком по чертежам, картинкам или готовым шаблонам. Затем все обрабатывается олифой. Уже готовое изделие можно покрасить краской, но стоит учитывать, что она должна быть водостойкой. Внутреннюю часть бункера стоит застелить резиной, это поможет избежать деформации клубней.


    Чертеж картофелесажалки

    Затем к раме присоединяется болтами держатель. Ось должна состоять из трубы. При выборе смотрите, чтобы у нее были утолщенные стены, так как раме придется брать на себя немалые нагрузки. Когда механизм будет полностью собран, нужно будет заварить штифты.

    Смотрите видео: Картофелесажалка своими руками для мотоблока

    Картофелесажалка для мотоблока своими руками собрана. Надеемся, что размеры, чертёж, картинки и видео помогут вам правильно собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе ведение , изготовив дополнительные приспособления самостоятельно.

    Посадка картофеля вручную связана с большими затратами сил и времени. К счастью, сегодня есть множество устройств, которые облегчают этот труд. Картофелесажалка – отличное приспособление, которое должно быть у каждого фермера. Ее можно приобрести в магазине или же сделать самостоятельно. Картофелесажалка для мотоблока своими руками, размеры чертёж, картинки которой представлены в статье, – это ценное изобретение, облегчающее сбор урожая на приусадебном участке.

    Предлагаем узнать как сделать картофелесажалку для мотоблока своими руками

    В целях экономии фермеры решаются изготовить картофелесажалку для мотоблока самостоятельно, для этого важно ознакомиться с чертежами устройства, фото и определиться с ее размерами. Чтобы сделать картофелекопалку в домашних условиях, важно знать о ее конструктивных особенностях. Она состоит из следующих элементов:

    • металлических штифтов;
    • емкости для сбора картофеля;
    • рамы;
    • элемента рыхления;
    • колесной базы с осью вращения;
    • системы шестерней;
    • механизма настройки и бункера.


    Основные функциональные узлы картофелесажалки лучше купить в магазине

    Данные функциональные узлы картофелесажалки лучше купить в магазине, после чего приступить к сборке устройства. Схемы и чертежи самодельной картофелекопалки приведены в статье. Прежде чем приступить к ее изготовлению своими руками, выделим основные этапы процесса:

    1. Сбор рамы, состоящей из швеллера, уголка, а также металлических пластин.
    2. Изготовление лемеха, который монтируют на элеваторный кожух.
    3. Впереди лонжеронов делается арка, после чего ее усиливают полосами стали.
    4. К кронштейну, выполненному в виде пластины, крепят бункер для картофеля.
    5. Сам бункер монтируют на 2 стальных полосах, а изготовлен он из листов фанеры.
    6. Следующий этап – изготовление и крепление колес с грунтозацепами, различных рыхлителей и держателей, которые устанавливаются к основной раме с нижней стороны.

    Это основные этапы, которые помогут фермеру своими руками сделать картофелесажалку для мотоблока. Чтобы придать ей устойчивости, следует использовать противовес, после чего можно установить кресло и подставки под ноги.

    Чтобы устройство произвольно не выбрасывало картофель, можно сделать еще и рычаг, который будет поднимать заднюю часть, а колесные диски не будут приводить весь механизм в движение.


    Чертёж картофелесажалки для мотоблока своими руками

    Нередко самодельные картофелекопалки по желанию огородника оснащены культиваторными лапами. Какую роль они выполняют? Этот механизм рыхлит почву, но вместе с тем еще и устраняет следы на почве от колес техники.

    Во многом такие самодельные картофелесажалки гораздо лучше тех моделей, которые можно купить в магазине. Например, они дают возможность равномерно распределить клубни, и засыпать их нужным количеством грунта. Функция регулирования – еще одно их преимущество. Расстояние между рядами или клубнями также можно изменить, как это сделать показано на видео.

    Вот поэтому, чтобы хоть каким-то образом усовершенствовать процесс посадки и в то же время сберечь силы и время, я предлагаю усовершенствованную ручную картофелесажалку (рис 1). Сначала я ее сделал из дерева, но позднее выполнил из металла. Конструкция очень проста, практична и легка в пользовании.

    Картофелесажалка состоит из трех четырехугольных пирамид-клыков 1, которые прикрепляются болтами (или при помощи сварки) к поперечной рейке 2 на расстоянии «а». Расстояние «а» -это расстояние между рядами картошки, и каждый выбирает его сам. У меня оно равняется 400 мм.

    Затем к поперечной рейке 2 (с любой стороны) прикрепляется Г-образная проволока или пластина 3. Так, чтобы ее длина «в» была равна расстоянию «а». К поперечной рейке 2 перпендикулярно ее плоскости крепятся трубки 4 диаметром полдюйма на высоту «Н». Высота «Н» определяется с таким расчетом, чтобы было удобно стоя работать с картофелесажалкой. Поверху трубок 4 выполнена перемычка 5, с таким расчетом, чтобы при заглублении клыков 1 в землю ладони рук стоящего работника в опущенном состоянии находились на перемычке 5.

    Длина клыков 1 должна быть не слишком большой. Ведь известно, что картошку необходимо сажать на определенную глубину. Потому что сначала прорастают корни, а уже поверх корней – столоны, на которых и образуются сами клубни. У меня длина клыков равняется 200 мм, а основание пирамиды клыка 120×120 мм выбрано мною экспериментальным путем. Клубни имеет разные размеры, что особенно важно при посадке крупных. Я картофелины больших размеров режу на несколько частей.

    Работа с почвой

    Вот как я готовлю почву перед тем, как весной мой огород будет вспахан трактором. Летом, после окучивания картошки, все ложбины наполняю скошенной травой, листьями, садовым мусором и тд. Затем, перед самой уборкой покупаю на базаре овес и ячмень, смешиваю их в равных частях и этой смесью обильно посыпаю землю по неубранной картошке.

    После чего приступаю к уборке. При этом земля частично прикрывает зерна овса и ячменя, так они и всходят, и растут до конца осени сплошным ковром. Огород уходит в зиму с сидератами.

    Подготовка к посадке картошки

    Сажаю по вспаханному полю при помощи трактора. Плуг имеет предплужник, поэтому все сидераты запахиваются на самую глубину борозд. Далее определяем место на вспаханной почве, где мы будем сажать картошку (рис. 2). Теперь берем картофелесажалку, идем на край вспаханного поля и с ее помощью определяем, сколько получится рядов для посадки картошки на грядке шириной «А».

    Это делается следующим образом. От левого или правого края отступаем на расстояние «д» и ставим картофелесажалку с таким расчетом, чтобы клык пирамиды 1 находился на расстоянии «д». После чего наступаем ногой на перекладину 2 (рис. 1) и вдавливаем в землю все три клыка на полную глубину. В итоге получаем сразу три углубления, после чего приподнимаем картофелесажалку, т.е. вынимаем ее из трех пирамидальных отверстий, проделанных в земле. В эти отверстия впоследствии мы и поместим заготовленный посадочный материал.

    Теперь переставляем картофелесажалку на расстояние «в», равное расстоянию «а» между клыками 1. Снова нажимаем ногой на перекладину 2 и снова получаем три лунки в грунте. Эту операцию проделываем на всю ширину посевной грядки. В итоге разметки (рис. 2) у нас получилось девять рядов. Вся подготовительная операция выполнена, и теперь можно приступать к самой посадке.

    Очень важно то, чтобы все три пирамидальные четырехугольные пирамиды-клыки 1 крепились к перекладине 2, как показано на рис. 3: одна из диагоналей пластины клыка 1 должна быть направлена перпендикулярно пластине 2. Это очень важно, ведь мы делаем три лунки одновременно, и чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения. Когда клыки находятся в земле, необходимо при помощи перемычки 5 выполнить движение на себя и от себя. Эти движения выполняются острыми гранями клыков Ник. Грунт при этом уплотняется и не осыпается в проделанные лунки.

    Посадка картошки самодельной картофелесажалкой

    Сама посадка картофеля производится следующим образом. Набираем заготовленную для посадки картошку в ведро, затем копаем лунки в земле при помощи клыков, начиная с одного конца грядки (рис. 4). Для этого приподымаем кар тофелесажалку над землей и резко опускаем ее в землю на расстоянии «d» в ранее размеченные лунки. После чего ногой наступаем на планку 2 и вдавливаем клыки! в землю так, чтобы планка 2 легла на землю. Стопы при посадке картошки должны находиться в промежутке между лунками.

    Потом при помощи перемычки 5, выполненной из трубы, делаем движения на себя и от себя. Вынимаем всю конструкцию и переставляем вперед на расстояние «с», равное расстоянию между кустами картошки, которое каждый выбирает сам. После чего берем картошку из ведра и бросаем в лунки. Это если человек сажает картошку один, а если двое, то один делает лунки, а второй идет следом и закладывает клубни в лунки, при этом производительность труда увеличивается вдвое.

    При выполнении лунок по всей длине поля (грядки) берем картофелесажалку, разворачиваем ее на 180°, при этом Г-образная пластина (проволока) 3 своим Г-об-разным концом должна находиться напротив крайней правой (левой) проделанной лунки, выполненной ранее. Пластина (проволока) 3 выполнена для того, чтобы всегда можно было соблюдать расстояние «в». После чего снова начинаем выполнять лунки в обратном направлении, и такую операцию выполняем, пока полностью не будет посажена картошка на всем огороде.

    Следующая операция – заполнение лунок землей. Для этого берем грабли и на всем участке посаженной картошки заделываем лунки. Все! Картошка посажена.

    Хочу сразу же успокоить тех читателей, которые начнут опасаться, что картофель, посаженный в уплотняющиеся лунки с последующей их засыпкой грунтом, может не взойти. С уверенностью могу сказать, что картофель всегда всходит дружно и отлично плодоносит.

    Преимущества посадки картошки таким способом.

    1. Быстрота и удобство.
    2. Нет надобности копать лопатой лунки, каждый раз при этом нагибаясь.
    3. Все работы выполняются в положении стоя.
    4. Пророщенную картошку с длинными глазками можно легко опустить в лунки, не обломав при этом ростки.

    Чертежи картофелесажалки для изготовления своими руками

    Еще одна конструкция картофелесажалки сделанной своими руками

    Я перенес две операции на позвоночнике и знаю, что такое боль. Поэтому стараюсь максимально облегчить свой труд на даче. Испытал много картофелесажалок, придуманных огородниками, но все они имеют недостатки. Предлагаю свой вариант

    Конструкция представлена на двух снимках, но все же поясню. Беру нижнюю часть от старого опрыскивателя. У нее форма треугольника, к ней крепится трубка с перекладиной или деревянный черенок с перекладиной.

    К нижней опорной части приваривается скоба с отверстием. К скобе через длинный болт крепится рабочий элемент в виде тюльпана. Я использовал металлический плафон от советского светильника длиной 15-20 см в зависимости от нужной глубины посадки. Например, для стационарных метровых грядок нужна глубокая посадка 20-25 см, так как мало земли для окучивания. На обычном огороде достаточно 15 см.

    Диаметр посадочного устройства 8-10 см в нижней части, и 15-20 см в верхней.

    Если нет плафона, рабочий элемент можно выточить из дерева или взять набор шайб из резины или пластмассы, насадить на болт и закрепить на скобе гаечным ключом.

    Высота сажалки должна быть на уровне середины живота, тогда не придется высоко поднимать руки, а значит, не устанем.

    Порядок работы следующий: натягиваем разметочную веревку, ставим сажалку напротив разметки, нажимаем ногой на основание, вытаскиваем ногу и поворачиваем за перекладину сажалку. Образуется углубление с четкими границами достаточной глубины. Плотным будет только дно, бока остаются рыхлыми, что легко проверить рукой. Далее сажаем картофель, сверху присыпаем перегноем, на него насыпаем золу с препаратом «Провотокс» (он защитит картофель от проволочника), борной кислотой и азофоской, снова присыпаем землей.

    Как сделать своими руками простую...

  • Соединение типа «каменный замок» своими...
  • Расширенный поиск по сайту "Сделай...
  • Как сделать дверь откатнойЧтобы сэкономить...
  • Заниматься посадкой картофеля в поле или огороде достаточно трудно, поэтому можно приспособить для этих целей мотоблок, а к нему своими руками соорудить конструкцию картофелесажалки.

    Собирать такое оборудование для посадки клубней не сложно. Оно может быть автоматическим или работать с участием человека.

    Специальная картофелесажалка для мотоблока, сделанная своими руками, облегчает процесс посадки. К тому же этот агрегат может равномерно распределять клубни картофеля в земле, а это значит, улучшится качество и количество урожая.

    Картофелесажалка – это незаменимое оборудование, которое можно собрать своими руками.

    Картофелесажалка автоматическая

    Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера. На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальные чаши размером 5-8 см.

    Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

    Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

    Звездочка, закрепленная на этой конструкции, имеет в диаметре 8 см, а звездочка на мотоблоке имеет диаметр 16 см.

    За счет них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.

    Картофелесажалка под мотоблок и мини-трактор

    Другая картофелесажалка немного сложнее по своим параметрам, но достаточно интересна в плане технической конструкции. Основная задача этого оборудования – посадить клубни через одинаковое расстояние на определенную глубину и ровно закрыть их землей.

    Это дополнительное навесное оборудование незаменимо при посадке клубней картофеля при помощи мотоблока.

    Оно может быть однорядным, двухрядным или многорядным , в зависимости от конструкции, применяемой при сборке каркаса картофелесажалки.

    При помощи разработанных конструкций возможно регулирование посадки клубней. Часто такое навесное оборудование усиливается дополнительными креплениями.

    Лучше всего картофелесажалки, сделанные своими руками, использовать на предварительно обработанной почве.

    Такие усовершенствованные конструкции позволяют быстро и качественно посадить картофель различного размера, при этом расстояние между клубнями будет одинаковым.

    Глубина посадки также регулируется автоматически.

    Это оборудование может использоваться как на небольших приусадебных участках, так и на фермерских полях. Его работа очень эффективна и способна помочь при высадке не только картофеля, но и, при некотором переоборудовании, других овощей.

    Как сконструировать картофелесажалку для мотоблока

    Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

    Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

    Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

    После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

    Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

    К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

    Как собрать бункер

    Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

    После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

    За основу оси берется стальная или чугунная труба, имеющая толстые стенки.

    В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

    Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

    Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

    Колеса, держатели рыхлителей и сеятели

    Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

    На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

    При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.


    Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

    Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

    На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

    Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

    К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

    Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

    После того, как глубина бороздорезов отрегулирована, крепление стремянок обязательно должно быть накрепко затянуто, так как в противном случае семяпроводы, из-за значительных нагрузок почвы на бороздорезы, могут при работе развернуться.

    Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

    После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

    У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

    Некоторые особенности картофелесажалки

    Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

    На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

    Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

    Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

    Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

    Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

    Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

    Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

    Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

    Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

    Картофельной сажалки для мотоблока?

    Можно узнать все о самых больших карьерных самосвалах.

    По следующему адресу для вас подготовлена статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

    При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

    После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

    На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

    Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

    Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

    Картофелесажалка сделанная своими руками сажает лучше и стоит дешевле

    Сажать картофель (равно как и выкапывать) – задача не из легких. Ради экономии денег, миллионы владельцев приусадебных участков два раза в году гнут спины на своих огородах.

    Если вы возделываете пару соток, да еще с помощью родственников – задача выполнимая. А на участке в пару гектар справиться с таким объемом работ проблематично.

    В помощь фермерам предлагается картофелесажалка на мотоблок, причем с различной производительностью.

    Однако за те деньги, которые просят производители, можно несколько сезонов просто покупать картошку в супермаркете. Теряется экономический смысл самостоятельного выращивания. Выход один – изготовить сельхозтехнику самостоятельно.

    Важно! Совсем без затрат обойтись не получится. Для приведения механизма в действие потребуется тяговый аппарат – мини-трактор или мотоблок. На худой конец лошадь, но это уже другие затраты.

    Как сделать картофелесажалку своими руками: чертежи, материалы

    Чтобы детально понять работу механизма, рассмотрим чертежи типовой картофелесажалки с дополнительными функциями: в нашем случае бункер для подсыпки удобрений, песка или подкормки.

    • Основа механизма – конвейер (1) для подачи клубней в грунт. Представляет собой цепь с прикрепленными ковшеобразными захватами, расположенными через равные промежутки. Расстояние между ковшами определяет плотность посадки в ряду.
    • Клубни захватываются из бункера (5) и подаются в подготовленную борозду, которая формируется сошкой (4).
    • На раме (3) может быть установлен еще один бункер (2) для дополнительной обработки грядки. В него засыпается необходимый материал, который закладывается в грунт с помощью фронтальных сошек.
    • Рама с помощью прицепного устройства крепится к мотоблоку или трактору.
    • Механизм конвейера приводится в действие с помощью опорно-приводных колес (6). Они должны быть оснащены развитыми грунтозацепами, для предотвращения пробуксовки.
    • Завершающий этап – закапывание клубней и окучивание грядки. Для этого в тыльной части устанавливаются дисковые окучиватели (7), пара на каждый рядок.

    Такая конструкция в тех или иных вариантах применяется на заводских образцах. Сажалка для картофеля, сделанная по этому принципу, работает безотказно и с высокой производительностью.

    В зависимости от мощности тягового устройства, можно организовать двух или четырехрядный механизм. При этом бункер выполняется общим, или отдельным для каждого конвейера.

    Чертежи, в данном видео, заменены подробными картинками, из которых становится понятно как сделать домашнюю картофелесажалку для мотоблока своими руками.

    Практическая реализация проекта

    Рассмотрим двухрядную картофелесажалку без дополнительных приспособлений:

    Для изготовления рамы используется квадратная труба, или швеллер. Также необходимо запастись стельным уголком, для соединения элементов между собой. Крепеж организован с помощью сварки. Можно выполнить болтовые соединения, но это не добавит жесткости конструкции.

    Важно! Колеса на резиновом ходу лучше не использовать, они будут пробуксовывать на рыхлом грунте, и конвейер не обеспечит равномерной подачи.

    Оптимальный «донор» — старый газовый баллон. После тщательной разметки, из него болгаркой вырезаются обода шириной 150 мм. На внешнюю поверхность навариваются стальные грунтозацепы.

    Конструкция спиц не имеет значения, их можно изготовить из труб или стальных полос. Втулка приваривается к приводной оси. Если есть необходимость в демонтаже колес, используйте шпонки для фиксации.

    Далее вам понадобится пара: звездочка-цепь. Их лучше подобрать от мощного механизма – старой сельхозтехники (например, комбайна «НИВА») или ленточного транспортера. Разумеется, велосипедный или мотоциклетный вариант не подойдет.

    Ковшеобразные захваты изготавливаются из стального прута, диаметр корзинки не должен превышать 50-60 мм. В противном случае будут захватываться по два клубня. Если вы не перебрали картошку до одинакового размера, придется в ходе посадки смахивать лишние клубни вручную.

    Ковши крепятся на звенья цепи с помощью П-образных кронштейнов (сварка).

    Фронтальные сошки не представляют сложности в изготовлении. Стойки из уголка и пятка из стальной полосы. А вот над окучивателями надо поработать. Идеальный вариант – взять готовый элемент списанного навесного оборудования от сельхозтехники. Такого добра можно купить в любом селе, сколько угодно, по цене металлолома.

    Важно! Кронштейн с дисками надо подпружинить. Иначе на неровностях почвы буртик будет образовываться неравномерно.


    Правильно настроенный окучиватель не приминает землю, и не утапливает посадочный материал на большую глубину. Буртик на рядке получается ровным, мягким, и рыхлым. Уплотнение грунта происходит естественным образом в результате выпадения атмосферных осадков.

    Реализация подобных проектов невозможна без использования мототехники.

    Видео — самодельная картофелесажалка для мотоблока

    Обратите внимание

    Поэтому, если у вас нет универсального мотоблока или же мини-трактора, затевать строительство механической картофелесажалки экономически бессмысленно.

    Ручная картофелесажалка

    Есть приспособления эконом класса, которые значительно облегчают труд дачника, но все же требуют применения ручной силы.

    1. Самый простой вариант представляет собой конусообразный пробойник, который с усилием вонзается в землю на требуемую глубину. В образовавшееся отверстие бросается картофелина. Конус извлекается из грунта, отверстие засыпается.
    2. Следующая конструкция состоит из трубы со скошенным краем, и клапана. Сверху для удобства крепится корзина для клубней. С помощью рукояток труба вонзается в землю, затем наклоняется для открытия клапана. Клубень остается на заданной глубине.

    Еще один популярный вариант – вороний клюв. В сомкнутом состоянии острие вонзается в грунт, затем в него бросается картофелина, «клюв» открывается, клубень остается в земле.

    Картофелесажалка с относительной механизацией. Фактически, это модернизированная одноколесная тачка.


    Вместо колеса устанавливается роторная фреза с четырьмя отсеками. Клубни попадают в отсеки фрезы, и после поворота остаются в земле. Система достаточно эффективная, однако требует немалых усилий. Часто в передней части устанавливают вторую рукоятку, и перемещают приспособление вдвоем. Работает только на рыхлом, заранее подготовленном грунте.

    Ручная картофелесажалка — оригинальный способ посадки картофеля, видео.

    Итог:
    Самодельная картофелесажалка своими руками – вполне реальный проект. В зависимости от наличия инструментов и заготовок, вы можете изготовить «комбайн» любой сложности. А бонус в виде выращенного урожая, окупит ваши трудозатраты с лихвой.

    About sposport

    View all posts by sposport

    Загрузка...

    Сажать картофель без боли в спине - картофелесажалка своими руками | Знание_Истина_Сила

    На фото самодельная картофель сажалка.

    Посадка картофеля тяжелое дело, если большое поле, то быстро устает спина, как посадить картофель и не устать. Поэтому решил упростить это дело, чтобы сажать было приятно. Изучив несколько ресурсов в интернете, пришел к выводу, что можно сделать удобную картофелесажалку своими руками.

    Нашел, метал и начал из этого сооружать нужную вещь для огорода. Сварил металлические части за 20 минут. Попробовал работать этим инструментом и понял, что сажать картофель можно быстро и с удовольствием. Сажать можно одному, при этом с ручной картофелесажалкой, можно не нагибаться.

    Что потребуется для изготовления картофелесажалки

    Чтобы соорудить самодельную картофелесажалку быстрее, рекомендую приготовить весь материал, а также инструмент, для этого потребуется:

    • Металлические листы (тоньше будет лучше).
    • Стальные трубки (диаметром, таким, чтобы было удобно держать в руке).
    • Два болта диаметром 6-8мм и две гайки к ним.
    • Сварочный аппарат.
    • Болгарка с отрезным кругом.
    • Угольник.
    • Рулетка.
    • Мел.

    Приготовили, тогда поехали дальше, а следующим этапом будет – расчеты для зева картофель сажалки. Все зависит, какую картошку вы сажаете, среднюю или крупную. Возьмите картофель и прикиньте, какое зева, должно быть, у инструмента. Чтобы картошка проваливалась, как бы, не была расположена в картофелесажалке.

    Изготовление картофелесажалки

    Мои наброски - нужно вырезать четыре конусных металлических заготовки. Нарисовано так, чтобы резать металл было экономично.

    На листе металла делаем рисунок мелом, что будем вырезать болгаркой, а потом смело, аккуратно, режем. Не забывайте надеть защитные очки или маску во время работы с болгаркой, окалины могут лишить зрения. После этого нужно приварить боковые заготовки к основным частям, получается что-то типа конусных совков. На боковинах высверливаем отверстия под болты. К совкам привариваем ручки. Скрепляем все болтами и все, картофелесажалка своими руками готова. Хорошего урожая.

    виды, как сделать своими руками по чертежам – Сад и огород своими руками

    Картофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как ручной труд, так и машинный. Стоимость оборудования высокая, не каждый огородник может его приобрести. Изучение конструкции и принципа работы позволит самостоятельно из подручных материалов соорудить похожий аппарат. А советы по эксплуатации помогут поддерживать ее исправное состояние.

    Виды картофелесажалок

    Картофелесажалки позволяют облегчить труд огородников. Они различаются по типу посадки клубней, по количеству рядов, по присоединению к движущемуся аппарату (прицепное устройство, полунавесное, навесное). По второму признаку бывают:

    • однорядные сажалки, соединяющиеся с мини-трактором и имеющие одну емкость для картофеля, применяют на небольшой территории;
    • двухрядные аппараты с такой же конструкцией;
    • четырехрядные позволяющие сажать на земельных участках порядка 2 га и больше.

    Внимание!

    Двухрядная картофелесажалка подойдет для вспахивания глубоких борозд. По первому делению они позволяют высаживать пророщенные клубни с развитыми ростками, не пророщенные и смешанные.

    Разбивка по виду:

    • картофелесажалка для мотоблока;
    • картофелесажалка для мини-трактора;
    • ручная картофелесажалка.

    Две верхние могут работать без человеческого участия, то есть в автоматическом режиме. Ручные самоделки не прикрепляются к технике и управляются огородниками. Когда требуется проработка маленького дачного участка в несколько соток, то бюджетным является третий вид.

    Принцип работы, конструкция и необходимые материалы

    Созданная своими руками картофелесажалка может быть установлена на мотоблок или минитрактор из подручных материалов. Главной составляющей является труба или швеллер длиной 80-90 см. Конструкция созданной рамы должна быть прочной, чтобы при работе не было деформации от приложенных усилий по вводу устройства в почву.

    Следующим компонентом будет резервуар, изготовленный из металлического листа или толстой фанеры. При использовании фанерного пласта вырезать все стенки для емкости и скрепить между собой при помощи стальных уголков. Для надежной защиты от водной стихии обработать олифой. Также понадобятся шестерни (звездочки), цепь (ось) и колесная база. Для сборки конструкции потребуется болгарка, отрезные круги, сварочный аппарат и электроды, молоток и пистолет для заклепок.

    Ручная картофелесажалка, сделанная своими руками, создается на основании чертежей и схем. Их огородник может разработать самостоятельно, исходя из подручных материалов. Или взять готовые, но подкорректировать на свое усмотрение.

    Существует несколько вариантов устройства. Простым решением будет бородок по форме конуса. Аппарат углубится в почву на определенную глубину, но придется приложить усилие. В результате образуется отверстие, куда опустится клубень паслена. После бородок извлечется, и лунка закроется.

    Усовершенствованным считается изготовление из металлической трубы. Один краешек срезать под острым углом. На верхушке установить резервуар для клубней, а в трубу поставить клапан. Из емкости картофель будет поступать, и проходить через отверстие. Таким образом, он и попадет в почву. После извлечения механизма образовавшаяся лунка закидывается землей.

    Устройство изготавливается в форме клюва, который следует вгонять в почву сомкнутым положением. При открытии «клюва» происходит размещение семенных клубней в земле. Приспособление называется «птичий клюв».

    Принцип работы устройства простой. К раме следует приварить цепь, на которую надеть шестерню. Чуть выше закрепить вторую звездочку, соединяющуюся с первой при помощи оси. При движении устройства и вращении колеса цепь начнет перемещаться. К ней закрепить ковши, в которые будет попадать картофель из резервуара. Двигаясь они перенесут паслен в землю. Самодельная картофелесажалка отличный и экономный выбор для посева картофеля и его возделывания.

    Чертежи и технология изготовления картофелесажалки

    Чертеж самоделки поможет наглядно представить вид конструкции и при помощи соответствующих материалов воплотить идею в реальность.

    Основа аппарата конвейер, который подает паслен в почву. Представлен в виде цепи (оси), прикрепленными к нему ковшами-захватами, расположенными через одинаковые промежутки.   Расстояние между ними определяет плотность посадки в ряду. Корнеплод захватывается из резервуара и подается в борозду, которая образуется сошкой. На раме еще может располагаться резервуар для резервной обработки паслена, куда всыпают картофель, который затем закладывают в почву с помощью сошек. Раму крепят к мини-трактору или мотоблоку благодаря прицепному устройству.

    Опорные колеса приводят в действие механизм конвейера. Они защищаются зацепами, чтобы предотвратить пробуксовку на почве. Завершается процедура закапыванием паслена и окучиванием грядок. Для этого установлены дисковые окучиватели, пара на каждый ряд.

    Советы и предупреждения

    Перед сборкой картофелесажалки нужно убедиться, что вес созданной конструкции не доставит неудобства во время работы. Устройство не должно быть тяжелым и усложнять посадку картофеля своими руками. Элементы конструкции (клапан, подножки, ручки) лучше варить с помощью сварочного аппарата. Крепление составляющих оборудования болтами, саморезами будет тоже прочным, но они торчащими концами внутрь корпуса образуют препятствия проходу клубней картофеля.

    Огородники снабжают механизм клапана еще зацепом, чтобы контролировать ногой процедуру открытия и закрытия. Садоводы придумывают разные самоделки. Одна из них, это двухколесная тележка. Наверху которой располагается короб для подготовленных картофелин. Внизу находится устройство для равномерной подачи паслена между двумя колесами. Телега едет над бороздой и в результате движения через одинаковые промежутки выкидывает клубни картофеля. Сзади расположен щит, который засыпает канавку, но для такой процедуры потребуется двойное усилие.

    Еще умельцы придумали аппарат, называемый комбайн-лопатой. Он состоит из двух рукояток, которые сближаются и отдаляются друг от друга. Таким образом, открывается и закрывается контейнер, имеющий конусообразную форму, в который помещается паслен для посадки. В закрытом виде он углубляется в почву, после рукоятки сводятся вместе, и происходит раскрытие, картофель оказывается в земле. Это удачный вариант, однако, приходится наклоняться и класть в конус по одному клубню каждый раз.

    Советы по эксплуатации

    Сделанная своими руками картофелесажалка для минитрактора, мотоблока или ручная прослужит долго, если придерживаться определенных мер по эксплуатации. Стоит соблюдать следующие правила:

    1. По завершении работы очищать резервуар, ковши и другие составляющие от земли. Отрегулировать натяжение цепи, болтов, саморезов.
    2. Приноровиться вставлять устройство в почву таким образом, чтобы не произошло открытие выпускного клапана. Если держать его вниз, то произойдет его раскрытие под действием силы тяжести, поэтому следить, чтобы он был повернут крышкой вверх.
    3. Проводить осмотр аппарата 1 раз в 2 месяца.
    4. Хранить под навесом или в закрытом месте.
    5. Периодически смазывать цепь и шестерни.

    Движение аппарата осуществлять желательно со скоростью 1км/ч. Техникой можно управлять вдвоем. Один руководит, а другой смотрит за посадкой паслена, сидя на сиденье устройства. Клубни попадают в почву и засыпаются землей с помощью дисков.

    Важно!

    Главное правильно осуществить настройку аппарата, тогда он не будет приминать землю, и утапливать картофель. Бугор ряда должен быть рыхлым, равномерным и мягким. Уплотнение производить после осадков.

    Обращать внимание на глубину снятия слоя почвы, которая регулируется с помощью дисков. Когда рабочий процесс налажен, то всего за пару часов можно обработать земельный участок в 10 соток.

    Читайте также!

    Ручную самодельную картофелесажалку изготовить нетрудно, зная основы сварки. Овладеть мастерством создания сварного шва может каждый огородник. На страничках интернета и YouTube каналах достаточно видео, которые познакомят с азами любого дела. Сажалка для трактора, мотоблока особенно эффективна на вспаханном картофельном поле. Аппараты помогут сэкономить силы и время. Они ускоряют процесс работы и облегчают человеческий труд.



    Сажалка картофеля (картофелесажалка): ручная, двухрядная, картофелекопалка

    Содержание

    С приходом тепла, каждый уважающий себя огородник и фермер, задумывается о посадке картофеля. Хорошо, если у вас небольшая дача и 2-3 сотки земли. А если поле в несколько гектар? Здесь не обойтись одной лопатой и парой рук.

    Обыденный способ посадки картошки под соху очень медленный. Кроме этого имеет еще ряд недостатков: сложно равномерно распределить посадочный материал, борозда ложиться неравномерно, при работе с сохой требуется много рабочих. И, если у вас нет роты помощников, то вам необходимо задуматься о приобретении картофелесажалки.

    Типы картофелесажалок

    На рынке есть, конечно, ручные картофелесажалки, но эти инструменты непригодны для больших площадей.

    Автоматические картофелесажалки делятся на два типа: одни осуществляют только часть работ по посадке картофеля, вторые выполняют всё от А до Я.

    Схема ручной сажалки для картофеля

    К первому типу можно отнести машины Циммермана, Биндера, Бредикова. Например: машина Циммермана – это однорядная картофелесажалка, которая сначала проводит борозды и только потом делает в них углубления для посадочного материала, требуя при этом тщательно взборонованного поля. Закрывать картофель предлагается отдельной машиной, что неэкономно и неудобно.

    Ко второму типу относятся машины  Гадера, Зидерагабена, Аспинваля…. Такие машины сами кладут борозду и помещают туда клубни (можно разрезанные). Это многорядные картофелесажалки – за один проход поля они закрывают несколько борозд.
    к меню ↑

    Картофелесажалки на мотоблоки

    Более удобными считаются картофелесажалки для мотоблоков. Такие машины оснащены небольшим плугом, который роет борозду заданной глубины, а затем покрывает выложенный картофель землей. Это простейшая однорядная сеялка – прицепное оборудование для мотоблока.

    При необходимости быстрой засадки картофелем больших площадей, рекомендуется использование четырехрядной картофелесажалки. Кроме скорости обработки больших площадей, использование такого устройства гарантирует успешную механизированную обработку посадок (окучивание, рыхление, копание).

    Использование универсальной сажалки картофеля обеспечит быструю и качественную высадку картофельных клубней равномерно на заданную глубину.

    Преимущества картофелесажалок на мотоблоки:

    • долговечность;
    • производительность;
    • универсальность;
    • легкость в эксплуатации;
    • простота конструкции;
    • компактность и небольшой вес;
    • цена картофелесажалок невысокая.

      Сажалка для картофеля к мотоблоку

    Огромным плюсом является простота в обслуживании такого агрегата. Техосмотр достаточно проводить перед посевной, замену деталей по необходимости.

    Компактная картофелесажалка станет незаменимым инструментом в хозяйстве фермера. Просто прикрепите ее к вашему мотоблоку или культиватору, наполните бак посевным материалом, и избавьте себя от нудной работы.

    к меню ↑

    Простейшая сажалка для картофеля своими руками (видео)


    к меню ↑

    Популярные модели

    Из основных типов сажалок картофеля можно выделить:

    1. KS-1A. Картофелесажалка для обработки небольших площадей. Углубляет посадочный материал на установленную глубину.
    2. КС-1. Производится для крупногабаритных мотоблоков. Высокая производительность. Создает междурядия в 60-70 см.
    3. КСМ-1. Вес 44 килограмма. Ширина междурядия от 40 см. Универсальна.

    к меню ↑

    Картофелекопалки

    Картофелекопалки бывают двух типов:

    • лопатные. Названы они так за то, что простая конструкция напоминает лопату. Клубни достаются из земли острием и отряхиваются через прутья;
    • картофелекопалки грохотного типа. Более сложные агрегаты, оснащенные сошником и решетками на колесах. При использовании такой картофелекопалки клубни очищаются от грязи лучше, благодаря вибрационному механизму.

    Одна из самых удобных навесных картофелекопалок – агрегат на трактор Т25. Нагрузка на гидравлику трактора не должна быть больше 600 кг. Поэтому рекомендуется пользоваться однорядной картофелекопалкой. Из ряда предложения на рынке можно выделить наиболее ходовые:

    Картофелекопалка к трактору

    1. BULVA-1. Однорядная картофелекопалка для легких грунтов. Обрабатывает землю до 25 см.
    2. КТН-1Б. наипростейший отечественный агрегат. Не требует постоянных техосмотров.
    3. 2MBS-1. Однорядная картофелекопалка. «Умеет» вносить удобрения.

    При выборе оборудования помните о том, что в начале и в конце земледельческих работ вам нужно будет его транспортировать. И обдумывать варианты транспортировки. Подбирая картофелекопалку и картофелесажалку, учитывайте все нюансы собственной работы.

    устройство, материалы и инструменты, изготовление и правила пользования

    Увидеть сегодня приусадебный участок и дачу, где бы ни выращивали картофель, попросту невозможно. Посадка и последующий уход за этим овощем расширяет возможности, поэтому многие дачники-садоводы решают приобретение специальных приспособлений, которые позволяют автоматизировать процесс посадки корнеплодов и последующий уход за этой овощной культурой. Ручная картофелесажалка своими руками может быть изготовлена ​​каждым садоводом, что позволит сэкономить на покупке садовых приспособлений.

    На первый взгляд, изготовление таких ручных приспособлений может быть сложной ручной работы, которая будет по силам лишь опытным показным мастерам. Однако в минимальном опыте работы со сварочным аппаратом и в руках качественных проектов, которые можно с легкостью найти в интернете, с такой работой справится каждый дачник-садовод.

    Устройство ручной картофелесажалки

    Все распространенные сегодня модификации таких садовых приспособлений подразумевают наличие полой трубы или бункера, а также специальные колеса, в которых имеются соответствующие вырезы, необходимые для последующего помещения клубней в , выкопанные ямки и борозды .Такая конструкция не отличается сложностью, поэтому ее можно выполнить самостоятельно из подручных инструментов.

    В сети интернет вы найдете различные схемы изготовления картофелесажалок, предназначенные для установки на мотоблок. Такие модификации имеют импровизированные конвейеры, позволяющие подавать клубни непосредственно в лунки, которые выкапываются сажалкой и в последующем засыпаются ковшом или отвалом. Изготовление таких автоматизированных картофелесажалок на мотоблок отличается сложностью, поэтому в этой статье мы рассматриваем их не будем.

    Упрощенная конструкция

    Ручной садовый инструмент для посадки картофеля может иметь следующую конструкцию:

    1. Полая металлическая труба со сдвижным клапаном снизу и открытым верхом.
    2. Сдвижной клапан будет открываться в тот момент, когда картофелесажалка будет находиться над нужной вам лункой, куда и осуществляется высаживание клубня картофеля.
    3. Внизу приваривают ограничитель, что позволит заглублять рабочий инструмент на одну и ту же глубину.
    4. Простейший дозатор может быть выполнен из фигурно разрезанного диска.

    Материалы и инструменты

    Для выполнения данной работы вам потребуются следующие материалов и инструментов:

    1. Легкая и прочная труба с диаметром не меньше 70 миллиметров.
    2. Лист металла для изготовления крышки клапанов.
    3. Шарниры для клапана.
    4. Металлические ручки, которые можно изготовить из обрезков водопроводной трубы.
    5. Пластиковое ведро или корзина из сетки.
    6. Сварочный аппарат.
    7. Ручной металла или автоматический резак для листов.
    8. Пистолет для заклепок.

    Инструкция по изготовлению

    Болгаркой или ножницами по металлу необходимо срезать нижнюю часть трубы со скосом, что позволит получить небольшое заострение снизу.

    Вырезаем крышку для клапана, при этом такая крышка должна с запасом перекрывать нижнее отверстие трубы.К корпусу трубы выполненный клапан крепим при помощи шарнира. Сверху к трубе приваривают или крепят ручки, которые можно сделать из подручных материалов.

    Корзину, в которой будут храниться подготовленные к посадке клубни , можно не приваривать картофелесажалке, однако в данном случае нам всегда потребуется носить с собой ведро с посадочным материалом. Корзина должна быть не слишком громоздкой и большой. Лучше выполнить ее из пластикового ведра объемом 5-7 литров.

    Подножку можно как изготовить самостоятельно, так и использовать старый остов от сумки на колесиках. Лучше всего подножку крепить к нашей основе картофелесажалки при помощи сварки. Тем самым вы обеспечите прочность и долговечность выполненной конструкции.

    Картофелесажалка не должна быть излишне тяжёлой. В последнем случае вы не только не упростите себе посадку картошки, но и усложните себе жизнь, таким неповоротливым и тяжеловесным воспитателем. Выполненный клапан можно дополнить небольшим ножным зацепом, что позволит легким ногой открывать и закрывать отверстия, выполняя посадку клубней точно в лунки.

    В сети можно легко найти многочисленные схемы выполнения таких картофелесажалок. Помните о том, что такое основное приспособление станет клапаном, который открывается вручную или ножным зацепом. Изготовить его проще всего из небольшие трубы и приваренной крышки, которая крепится на завесы.

    Приспособление из тележки

    Изготовление ручной картофелесажалки из двухколесной тележки не отличается сложностью, поэтому с выполнением такого садового инструмента справится каждый из нас.

    К нижней части тележки между двумя колесами приваривают небольшое устройство-бункер для равномерной подачи корнеплодов в подготовленную заранее борону. Фактически такая тележка едет над выкопанной бороной , и через равные промежутки открывается клапан, и закладываются клубни картофеля в подготовленные лунки. В нижней части аппарата имеется небольшой щит или отвал, который засыпает борону с посаженными клубнями.

    Для выполнения такого картофелесажалки необходимо также использовать конусообразную трубу с приваренным в нижней части клапаном.Клапан может открываться с помощью цепного механизма или же тросиком самим садоводам.

    Правила пользования

    Посадка картофеля при помощи таких садовых приспособлений не представляет какой-либо сложности. В своей конструкции картофелесажалка может перемещаться на колёсиках по выкопанной борозде или же используется непосредственно в лунку, где с помощью надавливания ногой на выполненную подножку открывается клапан и высаживается клубень, который потом автоматически или вручную засыпается землей.

    повторные повторяющиеся действия снова происходят снова и снова, что позволяет за несколько часов полностью засеять картошкой участок в 10 соток и более. таких способов использования таких приспособлений является отсутствие необходимости постоянно нагибаться, соответственно, провести посадку будет значительно проще, нежели вручную при помощи лопаты или мотыги.

    Ручные картофелесажалки - это достаточно простые в исполнении садовые приспособления, которые значительно упростят посадку картофеля на участке большой площади. Выполнить такое простейшее приспособление не составляет труда, поэтому с такой работой справится каждый дачник. Также вы можете купить в магазинах уже готовые выполненные промышленным способом картофелесажалки, которые отличаются надежностью и простотой в использовании.

    Картофелесажалка своими руками - чертеж | Своими руками

    Вот поэтому, чтобы хоть каким-то образом усовершенствовать процесс посадки и в то же время сберечь силы и время, я предлагаю усовершенствованную ручную картофелесажалку (рис 1).Сначала я ее сделал из дерева, но позднее выполнил из металла. Конструкция очень проста, практична и легка в пользовании.

    Картофелесажалка состоит из трех четырехугольных пирамид-клыков 1, которые прикрепляются болтами (или при помощи сварки) к поперечной рейке 2 на расстоянии «а». Расстояние «а» -это расстояние между рядами картошки, и каждый выбирает его сам. У меня оно равняется 400 мм.

    Затем к поперечной рейке 2 (с любой стороны) прикрепляется Г-образная проволока или пластина 3.Так, чтобы ее длина «в» была расстоянию между «а». К поперечной рейке 2 перпендикулярно ее плоскости крепятся трубки 4 диаметра полдюйма на высоту «Н». Высота «Н» определяется таким расчетом, чтобы было удобно стоя работать с картофелесажалкой. Поверху трубок 4 выполнена перемычка 5 таким расчетом, чтобы при заглублении клыков 1 в землю ладони рук стоящего работника в опущенном состоянии находились на перемычке 5.

    Длина клыков 1 должна быть не слишком большой. Ведь известно, что картошку необходимо сажать на определенную глубину.Потому что сначала прорастают корни, а уже поверх корней - столоны, на которых и образуются сами клубни. У меня длина клыков равняется 200 мм, а основание пирамиды клыка 120 × 120 мм выбрано мною экспериментальным путем. Клубни имеет разные размеры, что особенно важно при посадке крупных. Я картофелины больших размеров режу на несколько частей.


    Ссылка по теме: Инструмент для сада дачи и огорода своими руками: фото и чертежи


    Работа с почвой

    Вот как я готовлю почву перед тем, как весной мой огород будет вспахан трактором. Летом, после окучивания картошки, все ложбины наполняю скошенной травой, листьями, садовым мусором и тд. Затем, перед самой уборкой покупаю на базаре овес и ячмень, смешиваю их в равных частях и эту смесью обильно посыпаю землю по неубранной картошке.

    После чего приступаю к уборке. При этом земля частично прикрывает зерна овса и ячменя, так они и всходят, и растут до конца осени сплошным ковром. Огород уходит в зиму с сидератами.

    Подготовка к посадке картошки

    Сажаю по вспаханному полю при помощи трактора.Плуг имеет предплужник, поэтому все сидераты запах на самую глубину борозд. Далее определяем место на вспаханной почве, где мы будем сажать картошку (рис. 2). Теперь берем картофель картошки на грядке шириной «А».

    Это следующий следующим образом. От левого или правого края отступил находился на расстоянии «д» и ставим картофелесажалку с таким расчетом, чтобы клык пирамиды 1 был на расстоянии «д».После чего наступаем ногой на перекладину 2 (рис. 1) и вдавливаем в землю все три клыка на полную глубину. В итоге получаем сразу три углубления, после чего приподнимаем картофелесажалку, т.е. вынимаем ее из трех пирамидальных отверстий, проделанных в земле. В эти отверстия вставленный посадочный материал.

    Теперь переставляем картофелесажалку на расстояние «в», равное расстояние «а» клыками 1. Снова нажимаем ногой на перекладину 2 и снова получаем три лунки в грунте.Эту операцию проделываем на всю ширину посевной грядки. В итоге разметки (рис. 2) у нас получилось девять рядов. Вся подготовительная операция выполнена, и теперь можно приступать к самой посадке.

    Очень важно то, чтобы все три пирамидальные четырехугольные пирамиды-клыки 1 крепились к перекладине 2, как показано на рис. 3: одна из диагоналей пластины клыка должна быть направлена ​​перпендикулярно пластине 2. Это очень важно, ведь мы делаем три лунки одновременно, чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения. Когда клыки находятся в земле, необходимо при помощи перемычки 5 выполнить движение на себя и от себя. Эти движения выполняются острыми гранями клыков Ник. Грунт при этом уплотняется и не осыпается в проделанные лунки.


    Ссылка по теме: Инструмент для дачи и его улучшение своими руками (для рыхления и корчевки)


    Посадка картошки самодельной картофелесажалкой

    Сама посадка картофеля следующим образом. Набираем заготовленную для посадки картошку в ведро, затем копаем лунки в земле при помощи клыков, начиная с одного конца грядки (рис.4). Для этого приподымаем кар тофелесажалку над землей и резко опускаем ее в землю на расстоянии «d» в ранее размеченные лунки. После чего ногой наступаем на планку 2 и вдавливаем клыки! в землю так, чтобы планка 2 легла на землю. Стопы при посадке картошки должны находиться в промежутке между лунками.

    Потом при помощи перемычки 5, выполненной из трубы, делаем движения на себя и от себя. Вынимаем всю конструкцию и переставляем расстояние вперед «с», равное расстояние между кустами картошки, которое каждый выбирает сам. После чего берем картошку из ведра и бросаем в лунки. Это если человек сажает картошку один, а если двое, то один делает лунки, а второй идет следом и закладывает клубни в лунки, при этом производительность труда увеличивает вдвое.

    При выполнении лунок по всей длине поля (грядки) берем картофелесажалку, разворачиваем ее на 180 °, при этом Г-образная пластина (проволока) 3 Г-об-разным концом должна находиться напротив крайней правой (левой) проделанной лунки, выполненной ранее.Пластина (проволока) 3 выполнена для того, чтобы всегда можно было установить расстояние «в». После чего снова начинаем выполнять лунки в обратном направлении, и такую ​​операцию, пока полностью не будет посажена картошка на всем огороде.

    Следующая операция - заполнение лунок землей. Для этого берем грабли и на всем участке посаженной картошки заделываем лунки. Все! Картошка посажена.

    Хочу сразу же успокоить тех читателей, которые начнут опасаться, что картофель, посаженный в уплотняющиеся лунки с первой их засыпкой грунтом, может не взойти. С уверенностью могу сказать, что картофель всегда всходит дружно и отлично плодоносит.

    Преимущества посадки картошки таким способом.

    1. Быстрота и удобство.
    2. Нет надобности копать лопатой лунки, каждый раз при этом нагибаясь.
    3. Все работы выполняются в положении положения.
    4. Пророщенную картошку с длинными глазками можно легко опустить в лунки, не обломав при этом ростки.

    Читайте также: Инструмент для дачи и огорода своими руками


    Чертежи картофелесажалки для изготовления своими руками


    Еще одна конструкция картофелесажалки своими руками

    Я перенес две операции на позвоночнике и знаю, что такое такое боль.Поэтому стараюсь максимально облегчить свой труд на даче. Испытал много картофелесажалок, придуманными огородниками, но все они имеют недостатки. Предлагаю свой вариант

    © Автор: Константин Степанов, г. Москва. Тула

    Конструкция на представленных двух снимках, но все же поясню. Беру нижнюю часть от старого опрыскивателя. У нее форма треугольника, к ней крепится трубка с перекладиной или деревянный черенок с перекладиной.

    К нижней опорной части приваривается скоба с отверстием.К скобе через длинный болт крепится рабочий элемент в виде тюльпана. Я использовал металлический плафон от советского светильника длиной 15-20 см в зависимости от нужной глубины посадки. Например, для стационарных метровых грядок нужна глубокая посадка 20-25 см, так как мало земли для окучивания. На обычном огороде достаточно 15 см.

    Диаметр посадочного устройства 8-10 см в нижней части, и 15-20 см в верхней.

    Если нет плафона, рабочий элемент можно выточить из или взять набор шайб из резины или пластмассы, насадить на болт дерева и закрепить на скобе гаечным ключом.

    Высота сажалки должна быть на уровне середины живота, тогда не придется высоко поднимать руки, а значит, не устанем.

    Порядок работы следующий: натягиваем разметочную веревку, ставим сажалку напротив разметки, нажимаем ногой на основание, вытаскиваем ногу и поворачиваем за перекладину сажалку. Образуется углубление с четкими границами достаточной глубины. Плотным будет только дно, бока остается рыхлыми, что легко проверить рукой. Далее сажаем картофель, сверху присыпаем перегноем, на насыпаем золу с препаратом «Провотокс» (он защитит картофель от проволочника), борной кислотой и азофоской, снова присыпаем землей.

    Это описание длинное, а сажать очень быстро.


    © Автор: Я.К. Киев

    ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Вилы для копки картошки своими руками ЧУДО-ВИДЫ ДЛЯ КОПКИ СВОИМИ РУКАМИ На ...
  • Бур из мотоблока своими руками Как приспособить мотоблок под ледобур Зимой. ..
  • Вешалка для шланга с полочкой своими руками Как сделать полезную вешалку для ...
  • Круглые грядки для огурцов своими руками - очень удобно Выращивание огурцов в открытом грунте ...
  • Стаканчики для рассады «оригами» своими руками - подробное ФОТО КАК СДЕЛАТЬ СТАКАНЧИКИ ДЛЯ РАССАДЫ ...
  • Ледовые ходунки своими руками из пластиковых труб Ходунки для ребенка своими руками ...
  • «Щепокол» своими руками (фото) Как сделать приспособление для мелких...

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • ▶ ▷ ▶ как сделать ручную картофелесажалку своими руками чертежи

    ▶ ▷ ▶ ▷ как сделать ручную картофелесажалку своими руками чертежи во просмотров
    Интерфейс Русский / Английский
    Тип лицензия бесплатно 257
    Кол-во загрузчик 132 раз
    Обновление: 17. 03.2019

    как сделать ручную картофелесажалку своими руками Результаты поиска в Интернете Yahoo Search Search Yahoo в почте Перейти к почте "data-nosubject =" [No Subject] "data-timestamp = 'short' Справка Информация об учетной записи Домашняя страница Yahoo Настройки Главная Новости Почта Финансы Tumblr Погода Настройки спортивного мессенджера Хотите узнать больше? Сделайте Yahoo своей домашней страницей Посмотреть нарушение новости больше каждый раз, когда вы открываете браузер. Добавьте это сейчас Нет Спасибо Yahoo Поисковый запрос Веб-изображения Видео Новости Местные ответы Рецепты покупок Спорт Финансы Словарь Mo повторно В любое время Прошлый день Прошлая неделя Прошлый месяц В любое время Получайте красивые фотографии в каждом новом окне браузера. Скачать Картофелесажалка ручная самодельная: как сделать своими машинами. -svoimi-rukamicom / 2016/02 / kartofelesazhalka-svoimi Cached Как сделать своими руками картофелесажалку Удобная конструкция для посадки картофеля Ручная картофелесажалка своими руками: как сделать в деталях 7ogorodru / paslenovyj-i-tykvennye-ovoshhi / Cached Как сделать ручную картофелину : чертежи, информация в Самодельная картофелесажалка: как сделать по чертежам с machinspeccom / selskoxozyajstvennaya / Cached Читайте также как сделать самодельные трактора своими руками Поделиться ВКонтакте Facebook Как собирается картофелесажалка своими руками 1sadtehru / naves / kartofelesazhalka-svoimi-rukamihtml Cached КПП ЗАЗ своими руками? Как собрать самодельный минитрактор переломка 4х4? Как сделать минитрактор своими руками из оки? Картофелесажалка своими руками - Самоделки ТУТ samodelkitytru / kartofelesazhalka-svoimi-rukamihtml Cached В этой статье расскажу про свою картофелесажалку, сделанную своими руками, с помощью которой Картофелесажалка своими руками: чертежи, размеры, инструкции kartofanorg, чертежи-самодел рисунки и схемы трех самых востребованных видов: ручной, для мотоблока и мини-трактора Как сделать картофелесажалку своими руками agronomucom / bok / 4027-kak-sdelat Cached Устройство и принципы работы картофелесажалки, как выбрать в магазине, виды и особенности Самодельные сеялки и сажалки своими руками (видеоподборка) eurosamodelkiru / video-samodelki / dacha-sad-i Cached Самодельные сеялки и сажалки своими руками (видеоподборка) 1 Сеялка своими руками Подробно показывем приспособление для посадки редиски и гранулированной моркови Ручная сеялка своими руками - FBru fbru / article / 199638 / ручная-сеялка-своими-руками Cached Когда изготавливается ручная сеялка своими руками, с боковой стороны емкости нужно сделать заметки с помощью карандаша Удалить их друг от друга нужно на 3 сантиметра Рекламные результаты для вас Скачать бесплатно | Mozilla Firefox ® Веб-браузер wwwmozillaorg Загрузите Firefox - более быстрый, умный и простой способ просмотра веб-страниц и всего Yahoo 1 2 3 4 5 Следующие 73 результатов Настройки Помощь Предложения Конфиденциальность (Обновлено) Условия (Обновлено) Реклама Об объявлениях Об этой странице Работает by Bing ™

    • quot; Популярная механикаquot; - журнал. Статьи о технологиях, истории, оружии, архив номеров, услови
    • я подписки. Как сделать светящийся в темноте бумеранг: видео. Комплекс услуг по доставке грузов и корреспонденции в различные регионы России. Калькулятор тарифов. Адреса представителей. Торговая пло
    • орреспонденции в регионах России. Калькулятор тарифов. Адреса представителей. Торговая площадка для покупки и продажи авторских ручной работы и дизайнерских вещей. Работы мастеров: шитье, бисероплетение, роспись, керамика.Научно-популярный портал для творческой научно-технической молодёжи. Анонс номера, архив материалов, общение, публикация материалов.

    роспись

    роспись

    • размеры
    • инструкции kartofanorg / chertezhi-i-risunki-samodelnyx Cached Мы рассмотрим чертежи
    • для мотоблока и мини-трактора Как сделать картофелесажалку своими руками Agronomucom / bok / 4027-kak Устройство и принцип работы картофелесажалки

    как сделать ручную картофелесажалку своими чертежами - Поиск в Google Специальными руками Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях здесь, если переадресация не будет выполнена в течение нескольких секунд. на неприемлемые подсказки Режимы поиска Все Видео Картинки Покупки Ещё Карты Карты Авиабилеты Финансы Настройки поиска Языки (языки) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 9 070 (0,42 сек) Ищу результаты на английском? Изменить на английский Оставить русский Изменить язык Результаты поиска Видео 4:14 Ручная картофелесажалка - ноу хау !!! Сергей Нягин YouTube - 1 мая 2016 г 7:15 Ручная картофелесажалка почти своими руками Wood Goblin YouTube - 4 мая 2016 г 1:39 Ручная самодельная чудо-сажалка для картофеля Доброе Светлое YouTube - 5 мая 2015 г Все результаты Как сделать картофелесажалку своими руками: чертежи superda4nikru ›Садовая техника Рейтинг: 5 - 1 голос Как сделать картофелесажалку своими руками: чертежи, инструкция, размеры, принципы работы, ключевые блоки техники, ручная, с мотоблоком, Размер: Тип малогабаритный Подходящие модели мотоблока: Отечество Картинки по запросу как сделать ручную картофелесажалку своими руками чертежи Другие картинки по запросу "как сделать ручную картофелесажалку своими руками чертежи" Жалоба отправлена ​​Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Картофелесажалка своими руками: чертежи, размеры, Инструкция Сохраненная копия 15 мар 2018 г - Картофелесажалки своими рукам и: ручная, для мотоблока и мини-трактора сделать картофелесажалку своими руками из подручных Картофелесажалка ручная самодельная: как сделать своими Сохраненная копия 8 мар 2019 г - Принцип устройства ручной картофелесажалки, что нужно, Задав себе вопрос: как сделать картофелесажалку ручную своими руками необходимо, В интернете можно найти чертежи картофелесажалки Устройство · Как сделать самому · Советы и предупреждения Самодельная картофелесажалка: как сделать по чертежам ›Сельскохозяйственная› Картофелесажалка легко распространенная копия Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь многих задаются вопросом - как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Ручная картофелесажалка своими руками: как сделать в деталях ›Пасленовые и тыквенные Сохраненная копия Как правильно сделать ручную картофелесажалку своими руками: чертежи, информация в деталях, как приспособить ее для минитрактора, двухрядная Картофелесажалка самодельная» Самоделки Своими Руками ›Приусадебное хозяйство Руками Копия 26 мар 2012 Картофелесажалка сделанная своими руками. Картофелесажалка сделанная своими руками. картофелесажалку своими руками: чертежи, материалы Ручная картофелесажалка - оригинальный способ посадки картофеля, видео Картофелесажалка - мастерить своими руками - ручная работа masterlommoysu ›› Сад и огород ›Инструменты и приспособления, инвентарь Сохраненная Аналогичная копия 1 апр 2012 г - Как своим и руками быстро посадить 20 соток картофеля с помощью самодельной ручной картофелесажалки Картофель - важный Теперь рассмотрим чертеж картофелесажалки Мой вариант рассчитан на Картофелесажалка своими руками - чертеж | Своими руками - Как kak-svoimi-rukamicom ›› Инструменты ›Своими руками Сохраненная копия Похожие 18 февр 2016 г - Как сделать своими руками картофелесажалку Удобная Чертежи картофелесажалки для изготовления своими руками; ✓ Еще одна я предлагаю усовершенствованную ручную картофелесажалку (рис 1) Картофелесажалка своими руками: самодельное приспособление 1sadtehru ›Навесное оборудование и прицепы Сохраненная копия похожими руками Как собирается картофелесажалка своими руками меньше ресурсов (подобный эффект дает ручная картофелесажалка) Как показано для такого устройства, как картофелесажалка , своими руками чертежи, Чтобы сделать картофелесажалку правильно, требуется подогнать все Ручная картофелекопалка: что это такое, чертежи устройства 1sadtehru ›Советы Сохраненная копия Похожие Незаменимое приспособление для выкапывания корнеплодов - ручная картофелекопалка Это самое Устройство картофелесажалки имеет 2 трубных отрезка Функциональная картофелекопалка для мотоблока: купить или сделать? Сажалка для картофеля своими руками: схема изготовления сам-строитель / сажалка-для-картофеля-своими-руками. Сохраненная копия 27 февр 2017 г - Сделать сажалку для картофеля можно своими руками, для этого можно Этот вариант ручной картофелесажалки представляет собой тачку с коническим бункером и сажалка для картофеля чертежи Как сделать картофелесажалку самому - Приспособление для Сохраненная копия Как сделать картофелесажалку для мотоблока своими руками: чертеж, мастерят плуги, окучники и другие устройства, заменяющие ручной труд в Картофелесажалка своими руками: чертежи, размеры, видео, для перехода к разделу Ручная - Ручная Картошка - самая популярная культура, которая может сделать картофелесажалку своими руками для мотоблока Сохраненная копия 20 мар 2016 г - Как сделать картофелесажалку для мотоблока Разумеется, перед созданием картофелесажалки потребуется чертеж на бумаге Окучиватель дисковый ручной для картошки своими руками Как изготовить своими руками самодельную картофелесажалку? ›Выращивание овощей› Картофель Сохраненная копия Рейтинг: 4,8 - 60 голосов Чтобы создать своими руками картофелесажалку, необходимо сделать все правильно, полезно посмотреть вначале чертежи Большинство отечественных огородников привыкли сажать картофель ручным способом Чертежи для изготовления самоделок своими руками: апреля 2012 чертежи -samodelokblogspotcom / 2012/04 / Сохраненная копия 27 апр 2012 г - Самодельная ручная сеялка - сажалка для чеснока и лука Самодельные черпаки для картофелесажалки лучше всего Для того, чтобы сделать камин своими руками, необходимо знать многое о пестроении Картофелесажалка и картофелекопалка для мотоблока своим Сохраненным Сохраненным Перейти копия к разделу Как сделать картофелесажалку своими руками по заводским - Картофелесажалка и картофелекопалка для мотоблока своими руками клубней в высаживатель - по типу лифта (см выше) или ручная Картофелесажалка для мотоблока своими руками: чертеж, видео Сохраненная копия Картофелесажалка для мотоблока своими руками руками: чертеж, видео Чтобы понять, как сделать картофелесажалку своими руками, для начала нужно разобраться в ее Ручная посадка картофеля забирает много сил и времени Ручная картофелесажалка на скорую руку - Изобретения Сохраненная копия 7 апр 2016 г - На первом видео простейшая ручная картофелесажалка в виде нее сажается картошка без лопаты практически своими руками Не найдено: чертежи Как сделать картофелесажалку своими руками - АгрономWiki ›Общая информация Сохраненная копия 61 Как сделать картофелесажалку своими руками: чертежи, материалы; 62 Практическая реализация проекта; 63 Ручная картофелесажалка Картофелекопалка своими руками видео, чертежи, фото как agrolainru ›❶ все для фермера ⚒ вырашиваем и растим ☛ тут Сохраненная копия Похожие Картофелекопалка своими руками видео, чертежи, фото как сделать для не составного большого труда самому собрать картофелекопалку, которая Картофелесажалка: назначение , принцип работы, самодельное Сохраненная копия Устройство и принцип работы картофелесажалки, как выбрать в магазине, виды и особенности, как сделать своими руками Конструкция определяет ручную регулировку Deep сажалки и интервала высадки, чтобы сделать это своими руками, посмотреть в Интернете готовые чертежи, а также Ручная картофелесажалка своими руками из велосипедной рамы Сохраненная копия Как сделать инкубатор своими руками в домашних условиях Картофелесажалка для мотоблока своими руками, размеры чертёж, картинки которой Картофелесажалка для мотоблока своими руками, чертежи для мотоблока ›Навесное оборудование для мотоблоков Сохраненная копия Похожие 31 авг 2015 г - картофелесажалка для мотоблока своими руками Рассчитать все значения и сделать чертёж конструкции - важнейшие действия, найдено: ручную Картофелесажалка своими руками »Полезные самоделки› Самоделки для дачи ›Самоделки для дачников Сохраненная копия 3 дек 2009 г - Картофелесажалка своими руками Посадку картофеля не назовешь легкой Его можно сделать из фанеры толщиной около 10 мм или даже Ручной окучник для картофеля Картофеле-сортировщик - чертежи Самодельные картофелесажалки: какие есть и как сделать своими ›› Посадка ›Огород› Корнеплоды Сохраненная копия Узнаете, как сделать по чертежам приспособления своими руками и как Традиционная самодельная ручная картофелесажалка включает: Приспособление для посадки картофеля своими руками - FBru fbru ›Домашний уют› Сделай сам Сохраненная копия 17 авг 2017 г - Руками делать это сложно и рассажалка Ручные устройства Для начала картофелесажалка своими руками чертежи Сажалка картофеля - onetwoclick ru onetwoclickru / p_16270 Сохраненная копия Схема ручной сажалки для картофеля К первому типу можно Как сделать картофелесажалка своими руками: чертежи, материалы Чтобы детально Картофелесажалка двухрядная - незаменимый агрегат ›Инструмент Сохраненная копия Картофелесажалка для мотоблока своими руками, размеры чертёж, картинки как сделать картофель Необходимо вручную, Самостоятельное изготовление ручной картофелесажалки tokarmasterru ›Оборудование Сохраненная копия 29 окт 2018 г - Чтобы сделать все правильно, полезно посмотреть вначале чертежи картофелесажалки, сделанной своими руками опытными Картофелекопалка для минитрактора: картофелесажалка Сохраненная копия Как сделать картофелекопалку для минитрактора своими руками. под рукой чертежи, на которых будут детально Самодельная картофелесажалка | Форум строительства и загородной ›› Мотокультиваторы, мотоблоки Сохраненная копия Похожие 21 февр 2011 г - Переди посадка картофеля а садить немало, решил сделать сам сие чудо тк в Может кто сам делал возможно осталисьието чертежи и размеры ?? просто руки чешуться что то изобрести и воплотить в жизнь своими руками Ручной труд хорошо но он должен быть для Как сделать ручную картофелесажалку своими руками чертежи свистунинфо / и / как-сделать-ручную-картофелесажалку-своими-руками-чертежипами Сохраненная копия Простая механическая самодельная Сохраненная копия ручная копалка для картофеля Обычный дачный огород Почва не ручная самодельная Самодельная Сохраненная копия 27 мая 2017 г - Узнайте, как сделать картофелесажалку своими руками Чертежи, фото и видео вам с минимальными усилиями соорудить Приспособление для посадки картофеля своими руками, чертежи ›Овощи› Картофель Сохраненная копия Рейтинг: 5 - 1 голос Перейти к разделу Картофелесажалка своими руками - Сделать картофелесажалку может любой Дистанция должна быть не более 55 см, если обработка будет ручная для посадки картофеля своими руками, чертежи Как сделать картофелекопалку своими руками - чертежи с ›Инструменты Сохра ненная копия Рейтинг: 5 - 2 голоса Большую часть времени они проводят за ручным выкапыванием картошки, особенно если Как правильно сделать верстак в гараж своими руками: Картофелесажалка для мотоблока своими руками ›Мотоблоки Сохраненная копия Рейтинг: 5 - 1 голос 29 апр 2018 г - Как самодельную картофелесажалку для мотоблока, чтобы облегчить ручной труд существует много технических Картофелесажалка для мини-трактора своими руками и чертежи можно сделать своими руками - Виллавед ›Овощеводство› Рассадаенная копия Более другой вариант - сделать эту эту конструкцию своими руками Преимущества картофелесажалки В отличие от ручной высадки, сажалка картофеля осуществляет контроль над чертежами конструкции и видео с процедурой сборки Картофелесажалка своими руками: виды, устройство и инструкция Сохраненная копия Рейтинг: 4,5 - 1 голос Ручные приспособления для посадки картофеля Чтобы Сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные Картофелесажалка: как сделать самодельное приспособление Сохраненная копия 11 апр 2018 г - Как сделать картофелесажалку своими руками, чертежи для мотоблока Порядок проведения Ручная самоделка, подробное описание Картофелесажалка своими руками чертежи | Видео на portallzpua /? C = videoq = Картофелесажалка% 20своими% 20руками% 20чертежи Сохраненная копия для минитрактора или мотоблока Финал Как сделать картофелесажалку для мотоблока 2 Делаем картофелеСАЖАЛКУ к мотоблоку своими руками! Картофелекопалка для мотоблока, чертеж для изготовления ›Техника и инструменты Сохраненная копия Рейтинг: 3,8 - 19 голосов 18 авг 2016 г - Изготавливать ручную картофелекопалку для компактных участков Вибрационную модель нужно делать с основами или рамы Конструкцию копалки для мотоблока, созданную своими руками , Как правильно изготовить самодельную картофелекопалку | Все о spez-techcom ›Техника› Сельхозтехника ›Уборочная техника Сохраненная копия Похожие 25 июл 2014 г - Какой тип картофелекопалки и по каким чертежам будет Сделать оборудование своими руками Многие желая с экономить, пытается сделать оборудование своими руками мар 2018 г - 4 Как сделать картофелекопалку для мотоблока своими руками при работе с картофелекопалкой, сделанной своими руками Как это сделано выше, даже готовый чертеж копалки, как правило, Приспособление для посадки картофеля своими руками ›Своими руками Сохраненная копия Рейтинг: 5 - 2 Перейти к разделу Как сделать сажалку своими руками - Предварительный чертеж устройств зрительно покажет, как сделать Грохотная картофелекопалка для мотоблока своими руками Сохраненная копия 26 июн 2018 г - Картофелекопалка своими руками: размеры, чертёж, картинки; Картофелекопалка на мотоблок: виды, Картофелекопалку даже применяют для обработки полей Такое устройство сделать довольно сложно, но возможно также можно изготовить полностью ручную модель Самодельная картофелесажалка для мотоблока, размеры ›Техника› Машино-тракторные агрегаты ›Сеялкиенная копия 8 мар 2019 г - Как Сделать картофелесажалку своими руками не случится, но можно выполнить чертеж, указав на нем все Вместе с как сделать ручную картофелесажалку своими руками чертежи часто ищут картофелесажалка ручная купить картофелесажалка тыкалка картофелесажалка ручная садовая картошка с удовольствием самодельная картофелесажалка ручная картофелесажалка ноу хау картофелесажалка размеры Навигация по страницам 1 2 3 4 Следующая Ссылки в нижнем колонтитуле Россия - Подробнее… Справка Отправить отзыв Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

    quot; Популярная механикаquot; - журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Как сделать светящийся в темноте бумеранг: видео. Комплекс услуг по доставке грузов и корреспонденции в различные регионы России. Калькулятор тарифов. Адреса представителей. Торговая площадка для покупки и продажи авторских ручной работы и дизайнерских вещей. Работы мастеров: шитье, бисероплетение, роспись, керамика. Научно-популярный портал для творческой научно-технической молодёжи. Анонс номера, архив материалов, общение, публикация материалов.

    Ручная картофелесажалка своими руками из велосипедной рамы. Процесс изготовления картофелесажалки для мотоблока своими руками.

    Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

    Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

    С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

    Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

    В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим проверенный вариант с простой конструкцией.

    Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

    На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

    Самодельная картофелесажалка для мотоблока.

    Для изготовления самодельной картофелесажалки понадобится:

    • Пару осей.
    • Подшипники.
    • Цепь от двигателя автомобиля.
    • Две звёздочки для цепи.
    • Проволока сечением 6 мм.
    • Листовой металл толщиной 2 мм.
    • Профильная стальная труба.
    • Для бункера любая конусообразная ёмкость.

    Инструменты:

    • Сварочный аппарат, электроды.
    • Болгарка с отрезным кругом.
    • Электродрель, свёрла.
    • Прочий слесарный инструмент.

    Картофелесажалка схема.

    На рисунке схема картофелесажалки под мотоблок.

    Чертежи картофелесажалки для мотоблока.

    Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

    Рама картофелесажалки сваривается из профильной трубы, в бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

    К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

    К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши таким образом, чтобы не приваривать соединения между звеньями цепи.

    клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

    Для засыпки борозды устанавливаются два поворотных диска с регулировкой углов.

    Схема установки сажалки на мотоблок.

    Самодельная картофелесажалка в работе видео.

    Популярные статьи из этой рубрики

    Как сделать умывальник из канистры

    Как сделать инкубатор своими руками в домашних условиях

    Как сделать кормушку для кур

    Для фермерского хозяйства картофелесажалка для мотоблока - просто незаменимый аппарат.В его функции входит не только посадка картофеля, а также удобрение почвы. С помощью этого оборудования вы сможете равномерно распределить посадочный материал и облегчить сельскохозяйственные работы. Вы можете сэкономить деньги на покупке картофелесажалки для мотоблока, сделав ее своими руками по размерам, чертежам и картинкам .

    Как сделать картофелесажалку для мотоблока самостоятельно

    Начать изготовление сельскохозяйственного оборудования нужно с того, чтобы собрать раму.Для этого необходим стальной швеллер восьмого типоразмера. Сажалка для картофеля для машин малого размера, то и сам бункер должен быть небольшим, не более двадцати килограммов.

    1. Внутри необходимо установит вертикальный лифт. На нем должны быть чаши, диаметром около восьми см. Для того, чтобы механизм работал, его необходимо присоединить к колесу, где будет работать цепная передача.
    2. В данном механизме по чертежам и картинкам должна быть труба для вывода семян, которая закрепляется под лифтом загребающей деталью.
    3. Звездочка диаметром восемнадцать см. должна быть цепью со звездочкой мотоблока, таким образом, будет осуществляться сцепная передача.
    4. Цепь для передачи можно снять с велосипеда. Благодаря этому расстоянию между лунками с картофелем будет составлять примерно 35 см.

    Картинка загрузки картофеля в картофелесажалку

    Картофелесажалка для минитрактора и мотоблока

    Это оборудование для посадки просто незаменимо для фермеров, так как позволяет сэкономить массу времени и труда.Конструкцию можно собрать по своему усмотрению с учетом размеров, чертежей и картинок (имеется в виду количество рядов). Важно предусмотреть регулировку для расстояния рядов.


    Картинка картофелесажалки для мотоблока Фаворит

    Картофелесажалку для мотоблока лучше всего использовать на обработанных поверхностях. Глубина посадки так должна регулироваться по размерам и чертежам. Навесное оборудование для мотоблоков широко используется для небольших дачных участков и для объемных полей.


    Фото покупной картофелесажалки для мотоблока или минитрактора

    Картофелесажалку можно применить не только конкретно для посадки картофеля, с ее легко высаживать и другие овощи, главное, выбрать правильную регулировку. Прежде чем приступать к изготовлению картофелесажалки необходимо сделать чертеж и подробные замеры. Чем бы ни являлся механизм, у него всегда должна быть своя рама, к которой будут крепиться все последующие детали. Иными словами рама - это основа.


    Чертеж картофелесажалки

    1. В случае сажалки, в качестве рамы берется часть стального швеллера, из него делается что-то вроде пары лонжеронов, которые соединяются отрезками стали.
    2. Впереди присоединяется с помощью сварки арка из стали, а так же два кольца, которые служат в качестве крепления нижней тяги.
    3. По бокам рамы крепятся пластинчатые опоры, которые будут семявыводящим механизмом.
    4. После всего сделанного стоит закрепить раму стальными полосами.
    5. Арку можно укрепить с помощью косынчастой накладки из стальных листов. Их стоит вырезать в форме треугольника.
    6. Бункер цепляется к кронштейну при помощи болтов.


    Картинка картофелесажалки для мини трактора

    Как сделать бункер для картофелесажалки

    Для того, чтобы изготовить вместилище для сыпучих материалов, нужна фанера толщиной примерно 1 мм. Вырезать детали нужно лобзиком по чертежам, картинкам или готовым шаблонам.Затем все обрабатывается олифой. Уже готовое изделие можно покрасить краской, но стоит учитывать, что она должна быть водостойкой. Внутренняя часть бункера стоит застелить резиной, это поможет избежать деформации клубней.


    Чертеж картофелесажалки

    Затем к раме присоединяется болтами держатель. Ось должна состоять из трубы. При выборе смотрите, чтобы у нее были утолщенные стены, так как она приходится брать на себя немалые нагрузки. Когда механизм будет полностью собран, нужно будет заварить штифты.

    Смотрите видео: Картофелесажалка своими руками для мотоблока

    Картофелесажалка для мотоблока своими руками собрана. Надеемся, что размеры, чертёж, картинки и видео вам правильно собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе ведение, изготовив дополнительные приспособления самостоятельно.

    Посадка картофеля вручную связана с затратами сил и времени. К счастью, сегодня есть множество устройств, облегчающих этот труд.Картофелесажалка - отличное приспособление, которое должно быть у каждого фермера. Ее можно приобрести в магазине или же сделать самостоятельно. Картофелесажалка для мотоблока своими руками, размеры чертёж, картинки которая представляет в статье, - это ценное изобретение, облегчающее сбор урожая на приусадебном участке.

    Предлагаем узнать как сделать картофелесажалку для мотоблока своими руками

    В целях экономии фермеры решаются изготовить картофелесажалку для мотоблока самостоятельно, для этого важно ознакомиться с чертежами устройства, фото и определиться с ее размерами.Чтобы сделать картофелекопалку в домашних условиях, важно знать о ее конструктивных особенностях. Она состоит из следующих элементов:

    • металлических штифтов;
    • емкости для сбора картофеля;
    • рамы;
    • элемента рыхления;
    • колесной базы с осью вращения;
    • системы шестерней;
    • механизма настройки и бункера.


    Основные функциональные узлы картофелесажалки лучше купить в магазине

    Функциональные узлы картофелесажалки лучше купить в магазине, после чего приступить к сборке устройства.Схемы и чертежи самодельной картофелекопалки приведены в статье. Прежде чем приступить к ее своим руками, выделим основные этапы процесса:

    1. Сборка рамы, состоящей из швеллера, уголка, а также металлических пластин.
    2. Изготовление лемеха, который монтируют на элеваторный кожух.
    3. Впереди лонжеронов делается арка, после чего ее усиливают полосами стали.
    4. К кронштейну, выполненному в виде пластины, крепят бункер для картофеля.
    5. Сам бункер монтируют на 2 стальных полосах, а изготовлен он из листов фанеры.
    6. Следующий этап - изготовление и крепление колес с грунтозацепами, различных рыхлителей и держателей, которые устанавливаются к основной раме с нижней стороны.

    Это основные этапы, которые помогут фермеру своими руками сделать картофелесажалку для мотоблока. Чтобы придать ей устойчивости, следует использовать противовес, после чего можно установить кресло и подставки под ноги.

    Чтобы устройство произвольно не выбрасывало картофель, можно сделать еще и рычаг, который будет поднимать заднюю часть, а колесные диски не будут приводить весь механизм в движение.


    Чертёж картофелесажалки для мотоблока своими руками

    Нередко самодельные картофелекопалки по желанию огородника культиваторными лапами. Какую роль они выполняют? Этот механизм рыхлит почву, но вместе с тем еще и устраняет следы на почве от колес техники.

    Во многом такие самодельные картофелесажалки лучше тех моделей, которые можно купить в магазине. Например, они дают возможность равномерно распределить клубни, и засыпать их нужным грунта. Функция регулирования - еще одно их преимущество. Расстояние между рядами или клубнями также можно изменить, как это показано на видео.

    Вот поэтому, чтобы хоть каким-то образом усовершенствовать процесс посадки и в то же время сберечь силы и время, я предлагаю усовершенствованную ручную картофелесажалку (рис 1). Сначала я ее сделал из дерева, но позднее выполнил из металла. Конструкция очень проста, практична и легка в пользовании.

    Картофелесажалка состоит из трех четырехугольных пирамид-клыков 1, которые прикрепляются болтами (или при помощи сварки) к поперечной рейке 2 на расстоянии «а». Расстояние «а» -это расстояние между рядами картошки, и каждый выбирает его сам. У меня оно равняется 400 мм.

    Затем к поперечной рейке 2 (с любой стороны) прикрепляется Г-образная проволока или пластина 3.Так, чтобы ее длина «в» была расстоянию между «а». К поперечной рейке 2 перпендикулярно ее плоскости крепятся трубки 4 диаметра полдюйма на высоту «Н». Высота «Н» определяется таким расчетом, чтобы было удобно стоя работать с картофелесажалкой. Поверху трубок 4 выполнена перемычка 5 таким расчетом, чтобы при заглублении клыков 1 в землю ладони рук стоящего работника в опущенном состоянии находились на перемычке 5.

    Длина клыков 1 должна быть не слишком большая. Ведь известно, что картошку необходимо сажать на определенную глубину. Потому что сначала прорастают корни, а уже поверх корней - столоны, на которых и образуются сами клубни. У меня длина клыков равняется 200 мм, а основание пирамиды клыка 120 × 120 мм выбрано мною экспериментальным путем. Клубни имеет разные размеры, что особенно важно при посадке крупных. Я картофелины больших размеров режу на несколько частей.

    Работа с почвой

    Вот как я готовлю почву перед тем, как весной мой огород будет вспахан трактором. Летом, после окучивания картошки, все ложбины наполняю скошенной травой, листьями, садовым мусором и тд.Затем, перед самой уборкой покупаю на базаре овес и ячмень, смешиваю их в равных частях и эту смесью обильно посыпаю землю по неубранной картошке.

    После чего приступаю к уборке. При этом земля частично прикрывает зерна овса и ячменя, так они и всходят, и растут до конца осени сплошным ковром. Огород уходит в зиму с сидератами.

    Подготовка к посадке картошки

    Сажаю по вспаханному полю при помощи трактора. Плуг имеет предплужник, поэтому все сидераты запах на самую глубину борозд.Далее определяем место на вспаханной почве, где мы будем сажать картошку (рис. 2). Теперь берем картофель картошки на грядке шириной «А».

    Это следующим образом. От левого или правого края отступил находился на расстоянии «д» и ставим картофелесажалку с таким расчетом, чтобы клык пирамиды 1 был на расстоянии «д». После чего наступаем ногой на перекладину 2 (рис. 1) и вдавливаем в землю все три клыка на полную глубину.В итоге получаем сразу три углубления, после чего приподнимаем картофелесажалку, т.е. вынимаем ее из трех пирамидальных отверстий, проделанных в земле. В эти отверстия вставленный посадочный материал.

    Теперь переставляем картофелесажалку на расстояние «в», равное расстояние «а» между клыками 1. Снова нажимаем ногой на перекладину 2 и снова получаем три лунки в грунте. Эту операцию проделываем на всю ширину посевной грядки. В итоге разметки (рис. 2) у нас получилось девять рядов.Вся подготовительная операция выполнена, и теперь можно приступать к самой посадке.

    Очень важно, чтобы все три пирамидальные четырехугольные пирамиды-клыки 1 крепились к перекладине 2, как показано на рис. 3: одна из диагоналей пластины клыка должна быть направлена ​​перпендикулярно пластине 2. Это очень важно, ведь мы делаем три лунки одновременно, чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения. Когда клыки находятся в земле, необходимо при помощи перемычки 5 выполнить движение на себя и от себя.Эти движения выполняются острыми гранями клыков Ник. Грунт при этом уплотняется и не осыпается в проделанные лунки.

    Посадка картошки самодельной картофелесажалкой

    Сама посадка картофеля производится следующим образом. Набираем заготовленную для посадки картошку в ведро, затем копаем лунки в земле при помощи клыков, начиная с одного конца грядки (рис. 4). Для этого приподымаем кар тофелесажалку над землей и резко опускаем ее в землю на расстоянии «d» в ранее размеченные лунки.После чего ногой наступаем на планку 2 и вдавливаем клыки! в землю так, чтобы планка 2 легла на землю. Стопы при посадке картошки должны находиться в промежутке между лунками.

    Потом при помощи перемычки 5, выполненной из труб, делаем движения на себя и от себя. Вынимаем всю конструкцию и переставляем расстояние вперед «с», равное расстояние между кустами картошки, которое каждый выбирает сам. После чего берем картошку из ведра и бросаем в лунки. Это если человек сажает картошку один, а если двое, то один делает лунки, а второй идет следом и закладывает клубни в лунки, при этом производительность труда увеличивает вдвое.

    При выполнении лунок по всей длине поля (грядки) берем картофелесажалку, разворачивая ее на 180 °, при этом Г-образная пластина (проволока) 3 Г-об-разным концом должна находиться напротив крайней правой (левой) проделанной лунки, выполненной ранее. Пластина (проволока) 3 выполнена для того, чтобы всегда можно было установить расстояние «в». После чего снова начинаем выполнять лунки в обратном направлении, и такую ​​операцию, пока полностью не будет посажена картошка на всем огороде.

    Следующая операция - заполнение лунок землей. Для этого берем грабли и на всем участке посаженной картошки заделываем лунки. Все! Картошка посажена.

    Хочу сразу же успокоить тех читателей, которые начнутся, что картофель, посаженный в уплотняющиеся лунки с первой их засыпкой грунтом, может не взойти. С уверенностью могу сказать, что картофель всегда всходит дружно и отлично плодоносит.

    Преимущества посадки картошки таким способом.

    1. Быстрота и удобство.
    2. Нет надобности копать лопатой лунки, каждый раз при этом нагибаясь.
    3. Все работы выполняются в положении стоя.
    4. Пророщенную картошку с длинными глазками можно легко опустить в лунки, не обломав при этом ростки.

    Чертежи картофелесажалки для изготовления своими руками

    Еще одна конструкция картофелесажалки своими руками

    Я перенес две операции на позвоночнике и знаю, что такое боль.Поэтому стараюсь максимально облегчить свой труд на даче. Испытал много картофелесажалок, придуманными огородниками, но все они имеют недостатки. Предлагаю свой вариант

    Конструкция на двух снимках, но все же поясню. Беру нижнюю часть от старого опрыскивателя. У нее форма треугольника, к ней крепится трубка с перекладиной или деревянный черенок с перекладиной.

    К нижней опорной части приваривается скоба с отверстием. К скобе через длинный болт крепится рабочий элемент в виде тюльпана.Я использовал металлический плафон от советского светильника длиной 15-20 см в зависимости от нужной глубины посадки. Например, для стационарных метровых грядок нужна глубокая посадка 20-25 см, так как мало земли для окучивания. На обычном огороде достаточно 15 см.

    Диаметр посадочного устройства 8-10 см в нижней части, и 15-20 см в верхней.

    Если нет плафона, рабочий элемент можно выточить из дерева или взять набор шайб из резины или пластмассы, насадить на болт и закрепить на скобе гаечным ключом.

    Высота сажалки должна быть на уровне середины живота, тогда не придется поднимать руки, а значит, не устанем.

    Порядок работы следующий: натягиваем разметочную веревку, ставим сажалку напротив разметки, нажимаем ногой на основание, вытаскиваем ногу и поворачиваем за перекладину сажалку. Образуется углубление с четкими границами достаточной глубины. Плотным будет только дно, бока остается рыхлыми, что легко проверить рукой. Далее сажаем картофель, сверху присыпаем перегноем, на насыпаем золу с препаратом «Провотокс» (он защитит картофель от проволочника), борной кислотой и азофоской, снова присыпаем землей.

    Как сделать своими руками простую ...

  • Соединение типа «каменный замок» своими ...
  • Расширенный поиск по сайту "Сделай ...
  • Как сделать дверь откатнойЧ хочу сэкономить ...
  • Заниматься посадкой картофеля в поле или огороде достаточно трудно, поэтому можно приспособить для этих целей мотоблок, а к нему своими руками соорудить конструкцию картофелесажалки.

    Собирать такое оборудование для посадки клубней не сложно. Оно может быть автоматическим или работать с человеком.

    Специальная картофелесажалка для мотоблока, сделанная своими руками, облегчает процесс посадки. К тому же этот агрегат может равномерно распределять клубни картофеля в земле, а это значит, улучшится качество и количество урожая.

    Картофелесажалка - это незаменимое оборудование, можно собрать своими руками.

    Картофелесажалка автоматическая

    Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера. На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальный чаши размером 5-8 см.

    Эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

    Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

    Звездочка, закрепленная на этой конструкции, имеет диаметр 8 см, звездочка на мотоблоке имеет диаметр 16 см.

    За них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.

    Картофелесажалка под мотоблок и мини-трактор

    Другая картофелесажалка немного сложнее по своим параметрам, но достаточно интересна в плане технической конструкции. Основная задача этого оборудования - посадить клубни через одинаковое расстояние на определенную глубину и ровно закрыть их землей.

    Это дополнительное навесное оборудование незаменимо при посадке клубней картофеля при помощи мотоблока.

    Оно может быть однорядным, двухрядным или многорядным , в зависимости от конструкции, применяемой при сборке каркаса картофелесажалки.

    При помощи разработанных конструкций возможно регулирование посадки клубней. Часто такое навесное оборудование усиливается дополнительными креплениями.

    Лучше всего картофелесажалки, сделанные своими руками, использовать на предварительно обработанной почве.

    Такие усовершенствованные конструкции позволяют быстро и качественно посадить картофель различного размера, при этом расстояние между клубнями будет одинаковым.

    Глубина посадки также регулируется автоматически.

    Это общество местное сообщество как на небольших приусадебных участках, так и на фермерских полях. Его работа очень эффективна и может помочь при высадке не только картофеля, но и при некотором переоборудовании, других овощей.

    Как сконструировать картофелесажалку для мотоблока

    Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

    Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

    Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

    После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

    Последняя укреплена двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющим вид прямоугольного треугольника.

    Кронштейну в виде прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух уровнях враскос стальных полосах.

    Как собрать бункер

    сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, скрепить при помощи стальных уголков.

    После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

    За основу оси берется стальная или чугунная труба, имеющая толстые стенки.

    В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

    Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

    Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

    Колеса, держатели рыхлителей и сеятели

    Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготовлены в виде широких цилиндров, не способных сильно уплотнять почву.

    На колеса привариваются ступицы, которые насаживаются на два подшипника. Затем подшипники насаживаются на шипы, чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

    При желании можно не возместить самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.


    Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х углов размером 500х500х50 мм.

    Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

    На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап.Причем размер обойм, при их изготовлении, должен быть подобранным, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

    Для того, чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

    К трубе снизу приваривается бороздорез, который изготавливается из листа стали толщиной 0,6 см.

    Чтобы регулировать, на какую глубину должен бороздорез войти в землю, ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

    После того, как глубина бороздорезов отрегулирована, крепление стремянок должно быть накрепко затянуто, так как в результате этого семяпроводы, из-за значительных нагрузок почвы на бороздорезы, могут при работе развернуться.

    Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник.На каждом диске необходимо проточить ступицу до определенного размера.

    После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

    У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, которое не может попасть ни пыль, ни грязь.

    Некоторые особенности картофелесажалки

    Так как картофелесажалка сама по себе имеет достаточно большой вес, для установки ее на мотоблок необходимо установить впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

    На картофелесажалке обязательно быть установлено сидение и подставки под ноги.

    Рама для сидения делается из двух сварных углов, а само сидение - из досок, а затем обтягивается поролоном и кожзаменителем.

    Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

    Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

    Затем сеяльщик садится на свое место на картофелесажалке, а шофер - за мотоблок, и начинается со скоростью не выше 1 км в час.

    Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производит посадка.

    Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

    Диски сконструированы так, что имеют определенный угол к борозде и при движении картофеля землёй вращаются, поэтому происходит засыпка картофеля землёй.

    Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

    Картофельной сажалки для мотоблока?

    Можно узнать все о самых больших карьерных самосвалах.

    По следующему адресу для вас подготовлена ​​статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

    При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков практически идеальны. Это подбирается по типу земли, на которой производится посадка.

    После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую необходимо провести.

    На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей - культиваторных лап на стойках.

    Также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

    Вашему вниманию представленного видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

    Avis et Test - сеялка ручная своими руками

    Offres spéciales sur les сеялка ручная своими руками на aliexpress

    Quel que soit l’objet de votre désir, la plateforme d’AliExpress est une véritable mine d’or. Une envie de сеялка ручная своими руками? N’allez pas plus loin! Nous Proposons des milliers de produits dans toutes les catégories de vente, afin de удовлетворительно, кому вы завидуете. Des grandes marques aux vendeurs plus originaux, du luxe à l'entrée de gamme, vous Trouverez TOUT sur AliExpress, avec un service de livraison rapide et fiable, des mode de paiement sûrs et pratiques, quel que soit le montant et la Quantité de votre командовать.

    Sans oublier les économies dont vous pouvez bénéficier grâce aux prix les plus bas du marché et à des remises sensationnelles.Вот сеялка ручная своими руками va faire envie à tous vos proches, croyez-nous! "

    AliExpress для сравнения, чтобы узнать о разных ценностях и рекламных акциях. Notre site regroupe également des commentaires de véritables client, chaque produit étant noté selon plusieurs commerciaux. Tous les éléments sont réunis pour vous aider à prendre la meilleure décision, en fonction de vos besoins et de vos envies.Il vous suivre de suivre les consils des миллионов клиентов удовлетворяет услуги по номинальной стоимости ».

    Alors n’attendez plus, offrez-vous votre / vos сеялка ручная своими руками! Qualité et petits prix garantis, il ne vous reste plus qu’à valider votre panier et à cliquer sur «Acheter maintenant». C’est simple comm bonjour. Et parce que nous adorons vous faire plaisir, nous avons même prevu des coupons pour rendre votre achat encore plus avantageux.Pensez à les récupérer pour obtenir ce (s) сеялка ручная своими руками à un prix imbattable. "

    Chez AliExpress, rien ne nous rend plus fier que la lecture des retours positifs de notre chère clientèle, c’est pourquoi nous nous Engagementons à leur offrir le meilleur.

    Картофелесажалка сделанная своими руками сажает лучше и стоит дешевле

    Сажать картофель (равно как и выкапывать) - задача не из легких.Ради экономии денег, миллионы владельцев приусадебных участков два раза в году гнут спины на своих огородах.

    Если вы возделываете пару соток, да еще с помощью родственников - задача выполнимая. А на участке в пару гектар справиться с таким объемом работ проблематично.

    В помощь фермерам предлагается картофелесажалка на мотоблок, причем с различными производительностью.

    Однако за те деньги, которые просят производители, можно несколько сезонов просто покупать картошку в супермаркете.Теряется экономический смысл самостоятельного выращивания. Выход один - изготовить сельхозтехнику самостоятельно.

    Важно! Совсем без затрат обойтись не получится. Для приведения механизма в действие потребуется тяговый аппарат - мини-трактор или мотоблок. На худой конец лошадь, но это уже другие затраты.

    Как сделать картофелесажалку своими руками: чертежи, материалы

    детально понять работу механизма, рассмотрим чертежи типовой картофелесажалки с дополнительными функциями: в нашем случае бункер для подсыпки удобрений, песка или подкормки.

    • Основа механизма - конвейер (1) для подачи клубней в грунт. Представляет собой цепь прикрепленными ковшеобразными захватами, расположенными через равные промежутки. Расстояние между ковшами определяет плотность посадки в ряду.
    • Клубни захватываются из бункера (5) и подаются в подготовленную борозду, которая формируется сошкой (4) .
    • На раме (3) может быть установлен еще один бункер (2) для дополнительной обработки грядки.В него засыпается необходимый материал, который закладывается в грунт с помощью фронтальных сошек.
    • Рама с помощью прицепного устройства крепится к мотоблоку или трактору.
    • Механизм конвейера приводится в действие с помощью опорно-приводных колес (6) . Они должны быть развитыми грунтозацепами, для предотвращения пробуксовки.
    • Завершающий этап - закапывание клубней и окучивание грядки. Для этого в тыльной части устанавливаются дисковые окучиватели (7) , пара на каждый рядок.

    Такая конструкция в тех или старых вариантах применяемых на заводских образцах. Сажалка для картофеля, сделанная по этому принципу, работает безотказно и с высокой производительностью.

    В зависимости от мощности тягового устройства, можно организовать двух или четырехрядный механизм. При этом бункер выполняется общим, или для каждого конвейера.

    Чертежи, в данном видео, заменены подробными картинками, из которых становится понятно как сделать домашнюю картофелесажалку для мотоблока своими руками.

    Практическая реализация проекта

    Рассмотрим двухрядную картофелесажалку без дополнительных приспособлений:

    Для изготовления рамы используется квадратная труба, или швеллер. Также необходимо запастись стельным уголком, для соединения элементов между собой. Крепеж организован с помощью сварки. Можно выполнить болтовые соединения, но это не добавит жесткости конструкции.

    Важно! Колеса на резиновом ходу лучше не использовать, они будут пробукывать на рыхлом грунте, и конвейер не обеспечит равномерной подачи.

    Оптимальный «донор» - старый газовый баллон. После тщательной разметки, из него болгаркой вырезаются обода шириной 150 мм. На внешнюю поверхность навариваются стальные грунтозацепы.

    Конструкция спиц не имеет значения, их можно изготовить из труб или стальных полос. Втулка приваривается к приводной оси. Если есть необходимость в демонтаже колес, используйте шпонки для фиксации.

    Далее вам понадобится пара: звездочка-цепь.Их лучше подобрать от мощного механизма - старой сельхозтехники (например, комбайна «НИВА») или ленточного транспортера. Разумеется, велосипедный или мотоциклетный вариант не подойдет.

    Ковшеобразные захваты изготавливаются из стального прута, диаметр корзинки не должен быть 50-60 мм. В случае если будут захватываться по два клубня. Если вы не перебрали картошку до одинакового размера, придется в ходе посадки смахивать лишние клубни вручную.

    Ковши крепятся на звенья цепи с помощью П-образных кронштейнов (сварка).

    Фронтальные сошки не представляет сложности в изготовлении. Стойки из углака и пятка из стальной полосы. А вот над окучивателями надо поработать. Идеальный вариант - взять готовый элемент списанного навесного оборудования от сельхозтехники. Такого добра можно купить в любом селе, сколько угодно, по цене металлолома.

    Важно! Кронштейн с дисками надо подпружинить. Иначе на неровностях почвы буртик будет образовываться неравномерно.


    Правильно настроенный окучиватель не приминает землю, и не утапливает посадочный материал на большую глубину.Буртик на рядке получается ровным, мягким, и рыхлым. Уплотнение грунта происходит естественным образом в результате выпадения атмосферных осадков.

    Реализация подобных невозможна без использования мототехники.

    Видео - самодельная картофелесажалка для мотоблока

    Обратите внимание

    Поэтому, если у вас нет универсального мотоблока или же мини-трактора, затевать строительство механической картофелесажалки экономически бессмысленно.

    Ручная картофелесажалка

    Есть приспособления эконом класса, которые облегчают труд дачника, но все же требуют применения ручной силы.

    1. Самый простой вариант представляет собой конусообразный пробойник, который с усилием вонзается в землю на требуемую глубину. В образовавшееся отверстие бросается картофелина. Конус извлекается из грунта, отверстие засыпается.
    2. Следующая конструкция состоит из трубы со скошенным краем, и клапана. Сверху для удобства крепится корзина для клубней. С помощью рукояток труба вонзается в землю, наклоняется для открытия клапана. Клубень остается на заданной глубине.

    Еще один популярный вариант - вороний клюв. В сомкнутом состоянии острие вонзается в грунт, затем в него бросается картофелина, «клюв открывается», клубень остается в земле.

    Картофелесажалка с относительной механизацией. Фактически, это модернизированная одноколесная тачка.


    Вместо колеса устанавливается роторная фреза с четырьмя отсеками.Клубни попадают в отсеки фрезы, и после поворота остаются в земле. Система достаточно эффективная, однако требует немалых усилий. Часто в передней части устанавливают вторую рукоятку, перемещают приспособление вдвоем. Работает только на рыхлом, заранее подготовленном грунте.

    Ручная картофелесажалка - оригинальный способ посадки картофеля, видео.

    Итог:
    Самодельная картофелесажалка своими руками - вполне реальный проект. В зависимости от наличия инструментов и заготовок, вы изготовить «комбайн» любой сложности.А бонус в виде выращенного урожая, окупит ваши трудозатраты с лихвой.

    О sposport

    Посмотреть все сообщения sposport

    Загрузка ...

    Сажать картофель без боли в спине - картофелесажалка своими руками | Знание_Истина_Сила

    На фото самодельная картофель сажалка.

    Посадка картофеля тяжелое дело, если большое поле, то быстро устает спина, как посадить картофель и не устать. Поэтому решил упростить это дело, чтобы сажать было приятно.Изучив несколько ресурсов в интернете, пришел к выводу, что можно сделать удобную картофелесажалку своими руками .

    Нашел, метал и начал из этого сооружать нужную вещь для огорода. Сварил металлические части за 20 минут. Попробовал работать этим инструментом и понял, что сажать картофель можно быстро и с удовольствием. Сажать можно одному, этому при ручной картофелесажалкой , можно не нагибаться.

    Что потребуется для изготовления картофелесажалки

    Чтобы соорудить самодельную картофелесажалку быстрее, рекомендую приготовить весь материал, а также инструмент, для этого потребуется:

    • Металлические листы (тоньше будет лучше).
    • Стальные трубки (такого размера, чтобы было удобно держать в руке).
    • Два болта диаметром 6-8мм и две гайки к ним.
    • Сварочный аппарат.
    • Болгарка с отрезным кругом.
    • Угольник.
    • Рулетка.
    • Мел.

    Приготовили, тогда поехали дальше, следующим этапом будет - расчеты для зева картофель сажалки . Все зависит, какую картошку вы сажаете, среднюю или крупную. Возьмите картофель и прикиньте, какое зева, должно быть у инструмента.Чтобы картошка проваливалась, как бы, не была использована в картофелесажалке.

    Изготовление картофелесажалки

    Мои наброски - вырезать четыре конусных металлических заготовки. Нарисовано так, чтобы резать металл было экономично.

    На листе металла делаем рисунок мелом, что будем вырезать болгаркой, а потом смело, аккуратно, режем. Не забывайте надеть защитные очки или маску во время работы с болгаркой, окалины могут лишить зрения. После этого нужно приварить боковые заготовки к основным частям, получается что-то типа конусных совков.

    About the author

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
