Коробка передач 1221: устройство, схема переключения, гидросистема КП

Коробка передач МТЗ-1221

_____________________________________________________________________________

_____________________________________________________________________________

____________________________________________________________________________________________

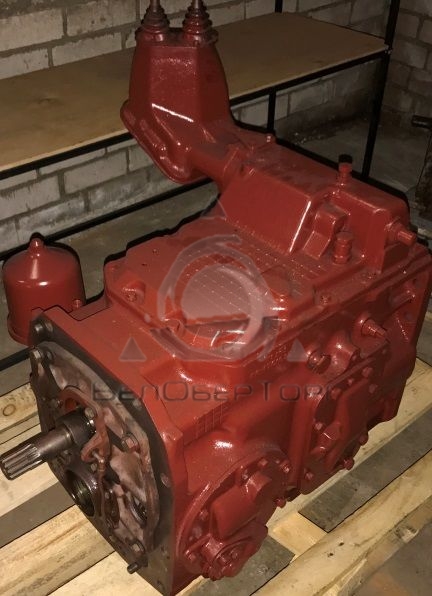

Коробка передач МТЗ-1221 Беларус (см. рис. 4) – механическая, ступенчатая, диапазонная — состоит из узла передач, вала пониженных передач и заднего хода, блока шестерен, вторичного вала установленных в корпус, а также механизма управления и узлов гидравлической системы.

Рис.4. Продольный разрез КПП МТЗ-1221 Беларус

1 – корпус; 2, 4, 5, 6, 10, 17, 19, 20, 31, 32,34, 39, 40, 41, 43, 44, 45 – шестерни; 3, 9, 26, 42 – синхронизаторы; 7 – корпус вилок; 8, 18, 37 – вилки; 11, 23, 25, 27, 28, 30, 35, 38, 46, 49 – подшипники; 12, 15, 47, 50–гайки; 13 – шариковый фиксатор; 14 – механизм управления; 16, 21 – прокладки регулировочные; 22 – гнездо подшипника; 29 – вал привода независимого ВОМ; 33 – вал блока шестерен; 36 – муфта зубчатая; 48 – вал промежуточный; 51 – вал первичный; 52 – стакан подвода смазки; 54 – крышка; 53 — маслопровод.

Узел передач смонтирован на крышке (54) и состоит из вала первичного (51), на котором на игольчатых подшипниках установлены ведущие шестерни (2, 4, 6,10), обеспечивающие включение 5-й, 6-й, 3-й и 4-й передачи соответственно.

Ведущая шестерня 1-й передачи выполнена заодно с валом (51), а ведущая шестерня 2-й передачи жестко соединена с валом. Игольчатые подшипники смазываются под давлением по маслопроводу (53) и отверстиям в валу.

На шлицах вала размещены два инерционных синхронизатора (4) и (9), которые осуществляют переключение 5-й и 6-й, 3-й и 4-й передач. Опорами вала первичного в крышке (54) и корпусе (1) являются шариковые подшипники.

На валу промежуточном (48) с натягом посажены ведомые шестерни (54,40 и 39) 5-й, 6-й, 3-й и 4-й передач соответственно. Ведомые шестерни (43) и (41) соответственно 2-й и 1-й передач установлены на игольчатых подшипниках.

На шлицах вала расположен инерционный синхронизатор (42), с помощью которого происходит включение 1-й или 2-й передачи. Вал пониженных передач и заднего хода 3 (см. рис. 5) установлен в корпусе (4) на подшипниках (1) и (12).

На валу установлены ведомая шестерня (10), соединяемая с валом втулками (9), ведущая шестерня переднего хода (8) и шестерня заднего хода (5), установленные на игольчатых подшипниках.

С валом эти шестерни соединяются с помощью муфты зубчатой (6). Втулка (16), соединенная с валом шлицами, стопорится на валу стопорным кольцом (7).

Рис. 5. Вал пониженных передач и заднего хода КПП МТЗ-1221 Беларус

1,12 – подшипники; 2,13 – гайки; 3 – вал; 4 – корпус; 5,8,10 – шестерни; 6 – муфта зубчатая; 7 – кольцо стопорное; 9 – втулка; 11 – крышка; 14 – стакан подвода смазки; 15 – маслопровод; 16 – втулка.

Вал блока шестерен 33 (см. рис. 4) установлен в корпусе (1) на подшипниках (27) и (35). Шестерни (32) (34) соединяются с валом с помощью шлицев и стопорятся стопорным кольцом.

Ведомая шестерня синхронного ВОМ (31) смонтирована на валу на роликовых подшипниках (28) и (30). Вал вторичный 24 (см.рис. 4) установлен в корпусе (1) на конических роликоподшипниках (23) и (25), регулировка которых производится прокладками регулировочными (16), а положение конической шестерни вала относительно торца корпуса (размер 15-0,15) регулируется подбором регулировочных прокладок (21).

На валу неподвижно установлены ведущая шестерня (20) привода синхронного ВОМ и ПВМ и ступица синхронизатора (26). Ведомые шестерни (17) и (19) установлены на игольчатых подшипниках, смазка которых осуществляется под давлением по отверстиям в валу.

Переключение между шестернями производится с помощью синхронизатора (26) вилкой (18), закрепленной на поводке. Поводок установлен в расточки корпуса (1) и фиксируется шариковым фиксатором.

Комплекты деталей на валах первичном, промежуточном, вторичном и валу пониженных передач и заднего хода затянуты гайками (12,15,47 и 50).

Механизм управления КПП МТЗ-1221.2 Беларус

Механизм управления состоит из механизма переключения передач и механизма переключения диапазонов с электрогидравлической системой переключения высшей «Н» и нижней «L» ступеней редуктора КПП.

Механизм переключения передач смонтирован в узле передач, корпусе вилок (7) и в крышке механизма управления (14) (см. рис. 4). В крышке (54) (см. рис. 4) установлены поводки с закрепленными на них вилками переключения 1-ой, 2-ой и 5-ой, 6-ой передач.

Поводки зафиксированы в крышке шариковыми фиксаторами. Положение вилок на поводках регулируется с помощью конусных винтов.

Рис. 6. Механизм переключения передач

1 – вилка; 2 – чехол; 3 – сфера; 4 – пружина; 5, 7 – пальцы; 6 – корпус; 8 – крышка; 9 – вал; 11 – болт; 12 – втулка; 13 – крышка; 14 – шпонка; 15, 20 – рычаги; 16 – датчик; 17 – винт; 18 – шайба; 19 – кольцо стопорное.

В корпусе вилок (7) установлены три поводка, вилка (8), шариковый фиксатор (13) и детали механизма блокировки одновременного включения двух передач. Корпус вилок закреплен на корпусе (1) коробки передач МТЗ-1221.2 Беларус.

В опорах крышки (13) и корпуса (6) (см. рис. 6) установлен вал (9), на котором закреплены рычаг (15) и втулка (12), между стопорными кольцами (19) установлены две втулки (18) и пружина (10).

Втулки своими торцами упираются в винт (17) и торец корпуса (6).

Данное устройство служит для установки рычага передач в нейтральное положение. Вал (9) посредством пальцев (5) и (7), рычага (20) соединяется с вилкой (1), на которой закреплен рычаг переключения передач.

Вилка (1) установлена в корпусе (6) в сфере (3) и подрессорена пружиной (4). Механизм переключения диапазонов (рис. 7) смонтирован в корпусе (1) коробки передач и крышке механизма переключения (14) (см. рис 4).

В корпусе (1) на поводках установлены вилка (37) переключения муфты зубчатой (36), вилка переключения муфты зубчатой (6) (см. рис 5) и вилка (18) переключения синхронизатора (26) (см. рис. 4). Поводки зафиксированы в корпусе шариковыми фиксаторами.

В механизме управления (см. рис. 7) в опорах крышки (12) и корпуса (18) установлен вал (9), на котором на шпонках закреплены рычаги (10).

Вал (9) фиксируется шариковыми фиксаторами (14) и посредством пальцев (5) и (7), рычага (6) соединяется с вилкой (1), на которой закреплен рычаг переключения диапазонов. Вилка (1) установлена в корпусе (18) в сфере (3) и подрессорена пружиной (4).

Рис. 7. Механизм переключения диапазонов коробки передач МТЗ-1221 Беларус

1 – вилка; 2 – чехол; 3 – сфера; 4 – пружина; 5, 7 – пальцы; 6, 10 – рычаги; 8, 12 – крышки; 9 – вал; 11– кулиса; 13, 17 – шпонки; 14 – шариковый фиксатор; 15 – гайка; 16 – болт; 18 – корпус.

Механизм переключения высшей и низшей ступеней редуктора коробки передач (рис. 8) смонтирован на крышке механизма переключения и состоит из цилиндра (11), закрепленного на оси (12), шпильки (7), рычага (5), закрепленного на валике (4). Вилка (16) соединяется с рычагом (5) с помощью пальца (6).

Рычаг валика (4) входит в зацепление с поводком вилки (18) (см. рис. 4) и при повороте валика перемещает муфту синхронизатора (26). Положение рычага (5) регулируется изменением длины шпильки (7) с последующим контрением гайкой (8).

Подключение цилиндра (11) к гидравлической системе производится клапаном электрогидравлическим (14). Датчик (15) подключает клапан (14) к электрической сети только при нейтральном положении рычага переключения передач.

Втянутое положение штока цилиндра (11) соответствует низшей «L» ступени редуктора КПП. Датчики (10) служат для индексации включения ступеней редуктора.

Рис. 8. Механизм переключения высшей и низшей ступеней редуктора

1 — вилка переключения передач; 2 — вилка переключения диапазонов; 3 — болт; 4 — валик; 5 — рычаг; 6 — палец; 7 — толкатель; 8 — контргайка; 9, 13 — маслопроводы; 10 — датчик давления; 11 — цилиндр гидравлический; 12 — ось; 14 — клапан электрогидравлический, 15 — датчик, 16 — вилка, 17 — кронштейн, 18 — винт регулировочный. – ось; 13 – клапан электрогидравлический; 15 – датчик.

Система управления редуктором КПП МТЗ-1221 Беларус

Электрогидравлическая система (рис. 9) состоит из панели управления (1), расположенной в кабине трактора справа от водителя, рычага (3) переключения передач и ступеней редуктора, датчика (5) нейтрали КП, датчиков (7) и (8), установленных на гидроцилиндре переключения редуктора (11), (см. рис. 8), электрогидрораспределителя (6), расположенного сверху на крышке, соединительных кабелей (4) с колодками (9).

Система запитана от бортовой электросети через блок предохранителей (2). Электрическое питание подается в систему после пуска двигателя. На рукоятке рычага (3) расположены кнопки (10, 11) и сигнализаторы (светодиоды) (13, 12) включения низшей и высшей ступеней редуктора, соответственно.

На панели (1) расположены сигнализаторы (15, 14) включения низшей и высшей ступеней редуктора и реле управления редуктором. Система разрешает переключение ступеней редуктора только в нейтральном положении рычага (3) (контакты датчика (5) нейтрали КПП замкнуты).

Сигналы на сигнализаторы (13, 12) и (15, 14) подаются от соответствующих датчиков давления (8, 7). После запуска двигателя в исходном состоянии включена низшая ступень редуктора. При этом должны гореть сигнализаторы (13, 15).

Переключение на высшую ступень редуктора должно происходить при нажатии на кнопку (11). При этом сигнализаторы (13, 15) должны погаснуть, а сигнализаторы (12, 14) – загореться.

Переключение с высшей ступени на низшую осуществляется при нажатии на кнопку (10).

1 – панель управления; 2 – блок предохранителей; 3 – рычаг переключения передач и ступеней редуктора; 4 – соединительные кабели; 5 – датчик нейтрали КПП; 6 – электрораспределитель редуктора; 7 – датчик давления высшей ступени; 8 – датчик давления низшей ступени; 9 – колодки соединительные; 10 – кнопка включения низшей ступени; 11 – кнопка включения высшей ступени; 12 – светодиод сигнализации высшей ступени; 13 – светодиод сигнализации низшей ступени; 14, 15 – контрольные лампы.

Регулировка предохранительного клапана центрифуги коробки передач МТЗ-1221-2 Беларус

— Клапан поддерживает давление масла в системе в пределах 0,9-1,0 МПа (9-10 кгс/см2).

— Если давление упало ниже указанного предела, подрегулируйте клапан путем установки дополнительных шайб между пружиной и пробкой.

— Если давление упало ниже 0,7 МПа (7,0 кгс/см2), остановите трактор и обратитесь к механику.

— Клапан поддерживает давление масла перед ротором центрифуги. Оно должно быть 0,75 МПа (7,5 кгс/см2).

— Клапан смазки установлен на давление 0,2 ± 0,05 МПа (2,0 ± 0,5 кгс/см2) и поддерживает давление масла в системе смазки КП.

— Отрегулируйте клапаны шайбами.

Уровень масла в трансмиссии

— Проверьте уровень масла по масломерному стеклу с правой стороны корпуса коробки передач.

— Уровень масла должен быть между метками «0» и «П».

— Если необходимо, долейте масло, сняв крышку маслозаливной горловины.

Промывка сетчатого масляного фильтра КПП МТЗ-1221-2 Беларус

— Отвинтите и снимите крышку фильтра. Захватив за кнопку, выньте фильтр в сборе из корпуса.

— Отвинтите кнопку, контргайку и гайку-барашек со стержня.

— Снимите шайбу, пружину, поршень, уплотнительное кольцо и сетчатые элементы.

— Промойте сетчатые элементы в чистом дизельном топливе.

— Соберите фильтр в обратной последовательности.

— Убедитесь в том, что уплотнительные кольца установлены с обеих сторон пакета сетчатых элементов.

— Ввинчивайте гайку-барашек до утопания шайбы заподлицо с торцом поршня.

Содержание инструкции по эксплуатации и обслуживанию МТЗ-1221

_____________________________________________________________________________

__________________________________________________________________________

Сервис и регулировки МТЗ-82

• Органы управления и приборы
• Работа с сельхозмашинами
• Техническое обслуживание дизеля Д-243
• Регулировки сцепления
• Рулевое управление
• Тормоза трактора Беларус
• Вал отбора мощности ВОМ
• Передний мост
• Ремонт переднего ведущего моста
• Гидравлическая система и задняя навеска
• Электрооборудование
• Техническое обслуживание

__________________________________________________________________________

Эксплуатация и сервис МТЗ-82. 1, 80.1, 80.2, 82.2

• Органы управления и приборы
• Управление коробкой передач и ВОМ
• Управление задней навеской
• Элементы кабины
• Элементы электрооборудования
• Сцепление
• Коробка передач
• Управление КПП и ходоуменьшителем
• Реверс-редуктор
• Задний мост трактора Беларус
• Блокировка дифференциала заднего моста
• Задний вал отбора мощности
• Тормоза трактора Беларус
• Пневмосистема
• ПВМ с коническими колесными редукторами
• ПВМ с планетарно-цилиндрическими колесными редукторами
• Привод ПВМ
• Ходовая система
• Гидрообъемное рулевое управление
• Гидроусилитель рулевого управления
• Гидравлическая навесная система
• Регулировки задней навески
• Кабина Беларус
• Техническое обслуживание
• Обслуживание двигателя
• Техобслуживание трансмиссии
• Сервисное обслуживание ПВМ
• Обслуживание гидросистемы и рулевого управления
• Обслуживание переднего моста
• Обслуживание пневмосистемы и тормозов

Ремонт МТЗ-80

• Ремонт головки блока цилиндров
• Ремонт поршневой группы Д-240
• Ремонт топливной аппаратуры
• Ремонт пускового двигателя
• Ремонт рулевого управления
• Ремонт переднего моста
• Ремонт сцепления и понижающего редуктора
• Ремонт КПП
• Ремонт заднего моста
• Ремонт ВОМ
• Ремонт гидросистемы задней навески
• Ремонт электрооборудования

Обслуживание и эксплуатация МТЗ-1221

• Управление и приборы
• Коробка передач
• Сцепление
• Обслуживание двигателя Д-260
• Задний мост
• Рабочие тормоза
• Пневмооборудование
• Вал отбора мощности
• Передний ведущий мост
• Навесная гидросистема
• Электронное управление задней навеской
• Заднее навесное устройство
• Рулевое управление

Техобслуживание и эксплуатация МТЗ-320

• Органы управления и приборы
• Дизельный двигатель
• Сцепление и КПП
• Задний мост
• Тормоза
• Задний вал отбора мощности
• Передний ведущий мост
• Рулевое управление
• Навесное и сцепное устройство
• Гидросистема
• Электрооборудование
• Агрегатирование

Эксплуатация и сервис тракторов

• Блок-картер и кривошипно-шатунный механизм
• Механизм газораспределения
• Система питания дизельных двигателей
• Система регулирования тракторных двигателей
• Система охлаждения тракторных двигателей
• Система пуска дизелей
• Силовые передачи тракторов
• Трансмиссия трактора Т-150, Т-150К
• Ведущие мосты колесных и гусеничных тракторов
• Ходовая часть и управление трактора
• Ходовая и рулевое управление колесных тракторов

Как включить коробку передач на мтз 1221

В тракторе «Беларус» управляющий механизм КПП состоит из двух компонентов: блок переключения передач с синхронизаторами и устройство переключения диапазонов. Каждый из указанных узлов имеет свой отдельный рычаг управления в кабине трактора.

Соответственно, при включении нужной скорости вначале устанавливается в требуемое положение рычаг включения передачи, а затем рычаг выбора диапазонов.

Схема переключения режимов работы КПП представлена на фото, расположенном на сайте. Римскими цифрами обозначены положения рычага включения передач, арабскими – рычага выбора диапазонов.

• Купить Ремонт коробки МТЗ-1221 в Нижнем Новгороде
• МТЗ 1221 | 01-трактор Беларус-1221
• Коробка передач трактора МТЗ 80 — устройство, неисправности
• Снятие коробки передач
• YouTube приколы

Система управления редуктором КПП МТЗ Электрогидравлическая система управления редуктором КПП МТЗ состоит из панели управления 1 , расположенной в кабине трактора справа от водителя, рычага 3 переключения передач и ступеней редуктора, датчика 5 нейтрали, датчиков 7 и 8 , установленных на гидроцилиндре переключения редуктора, электрогидрораспределителя 6 , расположенного сверху на крышке КПП, соединительных кабелей 4 с колодками 9.

Не считая стандартной, существуют еще две возможные модификации: Первая носит название МТЗ Л, и разработана для применения в лесной промышленности. Установите вместо ведущей шестерни распорную втулку и затяните ее гайкой вторичного вала, подбирая набор регулировочных прокладок под фланец стакана вала; добейтесь требуемого натяга в подшипниках. Для этого снимается механизм переключения передач, проверяется работоспособность наконечника рычага. На рукоятке рычага управления редуктором 3 расположены кнопки 10, 11 и сигнализаторы светодиоды 13,12 включения низшей и высшей ступеней редуктора, соответственно. На промежуточный вал 67 , установленный в корпусе КПП МТЗ на двух подшипниках 35 и 70 , посажены с небольшим натягом ведомые шестерни 63 , 65 , 66 , На шлицах вала расположена втулка 55 с наружными и внутренними шлицами и установленной на ней шестерней 56 ходоуменьшителя. Эта ступень включается, когда шестеренчатый элемент нижней оси сцепляется с одним из венцов, установленных на вторичный вал. Система запитана от бортовой электросети через блок предохранителей 2. Стекла тонированы и имеют выпуклую форму. При ежедневной эксплуатации до первичного ремонта выхаживает от трёх до пяти лет. МТЗ-80 Ремонт. Зборка коробки. Частина №2

Описание модели

МТЗ 1221 технические характеристики которого, мы рассмотрим чуть позже – это 2,0 класс специальной техники. Назначение:

Кроме этого, МТЗ 1221 используется в коммунальной сфере, строительной области, промышленности. Применяется для проведения работ в лесной отрасли.

МТЗ 1221 фото техники, которую вы видите, работает в разных климатических зонах и по разным почвам. В том числе обслуживает почвы с низкой несущей способностью.

Благодаря возможности использования широкого сектора навесного и дополнительного оборудования он агрегирует с большим количеством специальной техники класс 2. Может работать с некоторыми машинами класс 3.

Трактор МТЗ 1221 видео, работы представленное в статье, даёт представление о его возможностях и потенциале. Простота конструкции, надёжность узлов и механизмов в сочетании с высокой производительностью делают его надёжным и незаменимым помощником во многих сферах хозяйства.

Кроме этого, трактор МТЗ 1221 расходует минимальное количество ГСМ. С его ремонтом не возникает проблем. Мелкие неполадки можно проводить в поле, не прибегая к постоянному перемещению техники в стационарные мастерские.

МТЗ 1221: технические характеристики

Трактор МТЗ-1221 – это еще одна машина в линейке знаменитого Минского тракторного завода, которую можно назвать народной. Конечно, эта модель не такая массовая как младшие собратья МТЗ-80/82. Но лишь потому, что эта машина более высокого тягового класса и применение ее в маленьких хозяйствах не целесообразно.

«1221» прекрасно справляется со всем перечнем сельскохозяйственных работ. Он одинаково хорош на любых видах почв, в любых климатических зонах. Хороший запас мощности позволяет использовать широкозахватные сельскохозяйственные орудия, позволяющие обрабатывать большие площади в ограниченное время. Так же широко применяется трактор в строительстве, дорожными и коммунальными службами и транспортных работах.

Общие технические показатели

Обращаем внимание, что это общие технические показатели МТЗ 1221, характеристика состояния узлов и агрегатов будет приведена ниже. Таблица 1 — МТЗ 1221 технические характеристики

Общие данные	Ед. изм.	Показатели
Вес	кг	5300
Эксплуатационные показатели массы	кг	5730
Максимально допустимый вес	кг	8000
База	мм	2760
Длина	мм	4500
Ширина	мм	2300
Высота	мм	2850
Наименьший показатель радиуса поворота	м	5,4
Клиренс	мм	480
Бак	л	140
Максимальные показатели скорости	км. ч	35
Рабочая скорость	км.ч	15

После рассмотрения общих для трактора МТЗ 1221 технических характеристик, познакомимся с установленным на него силовым агрегатом, выясним состояние тормозной системы. Пройдёмся по установленной коробке передач и электрооборудованию. Видео МТЗ 1221 в поле, его потенциал смотрите в начале статьи.

Колесные редукторы

Колесные редукторы МТЗ-1221 Беларус планетарно-цилиндрического типа – предназначены для передачи и увеличения крутящего момента от дифференциала ПВМ при различных углах поворота передних ведущих управляемых колес.

Редукторы смонтированы в корпусах 35 и соединены с балкой моста с помощью осей 3 (рис 29) и могут поворачиваться относительно балки ПВМ на 2-х подшипниках 9. Соединение осей с корпусом колесного редуктора осуществляется с помощью болтов 4.

Для регулировки угла поворота колесных редукторов служит винт 38 и контргайка 37. Смазка шкворневых осей 3 (рис 29) осуществляется через масленки 6, установленные на осях.

От попадания грязи масленки защищены резиновыми колпачками 5. Для предотвращения попадания грязи к подшипникам шкворня в рукавах балки моста установлены стаканы 8 с уплотнительными резиновыми кольцами 7.

Регулировка подшипников 9 шкворня осуществляется прокладками 2, расположенными только под верхними осями 3. Колесный редуктор 1 (рис 29) и состоит из сдвоенного шарнира, цилиндрической и планетарной передач, рычагов управления поворотом передних колес.

Сдвоенный шарнир 24 (рис 31), соединен с дифференциалом ПВМ МТЗ-1221.2 Беларус посредством полуосевого вала со шлицевыми концами 13 (рис 29) с одной стороны, а с другой – с ведущей шестерней 17 (рис 31) цилиндрической передачи.

Ведущая шестерня монтируется на двух роликовых конических подшипниках 18. Один из них установлен в расточке корпуса редуктора 35, второй – в стакане 22.

Сдвоенный шарнир фиксируется в шестерне шайбой 15 и болтом 14 с отгибной пластиной. Подшипники 18 регулируются с помощью прокладок 21, которые устанавливаются между стаканом и корпусом редуктора.

Ведущая шестерня колесного редуктора зацепляется с блоком шестерен (ведомой шестерней цилиндрической передачи) 34, второй венец которого является солнечной шестерней или ведущей частью планетарного ряда.

Ведомой частью планетарного ряда, связанной с колесом трактора является фланец колеса, который жестко через шлицы связан с водилом 5, тремя сателлитами 11, а заторможенной шестерней, воспринимающей реактивный момент, служит эпициклическая шестерня 12.

Эпициклическая шестерня установлена в крышке редуктора и фиксируется от проворота 3-мя штифтами 13. Между крышкой и корпусом редуктора устанавливается уплотнительная прокладка.

Солнечная шестерня смонтирована на фланце колеса на коническом двухрядном подшипнике 33, который зафиксирован с одной стороны упорным кольцом 36, контактирующим с водилом, а с другой – двумя стопорными кольцами 31, 32. Сателлиты вращаются на осях 7, установленных в расточках водила 5.

Подшипники сателлитов – цилиндрические ролики 8. Одной беговой дорожкой роликов является шлифованная поверхность оси 7, а другой – шлифованная внутренняя поверхность сателлита 11.

Обзор модификаций

Минский завод выпускает ряд модификаций базовой модели:

• 1221.1, с увеличенным радиатором и измененной из-за этого облицовкой;
• 1221.2, оборудованные штатным гидравлическим подъемником;
• 1221.3, с подъемником и улучшенными экологическими параметрами;
• 1221.В2 и В3, оснащены реверсивным рабочим местом оператора, используются для работ, связанных с продолжительным движением задним ходом.

Читать также: Как снять дерн на участке

Устройство трактора МТЗ 1221

Рассмотрим детальнее силовой агрегат, коробку передач и электрооборудование трактора МТЗ 1221.

Силовой агрегат

На тракторе установлен дизельный силовой агрегат с турбонаддувом. Расположение рядное. Количество цилиндров – шесть. Мотор характеризуется низким потреблением масла и солярки. Дизель отвечает всем необходимым требованиям по выбросам отработанных газов в атмосферу. Агрегат всеядный и может работать на топливе отечественного и импортного производства. Таблица 2 — Двигатель МТЗ 1221

Модель двигателя	Д-260.2
Мощность, кВт (л.с.)	96 (130)
Номинальная частота вращения, об/мин	2100
Номинальная частота вращения, об/мин	2100
Число цилиндров	6
Диаметр цилиндра/ход поршня, мм	110/125
Рабочий объем, л	7,12
Максимальный крутящий момент при 1400 об/мин, Н.м (кгс.м)	500 (51)
Удельный расход топлива при номинальной мощности, г/кВт.ч. (г/л.с.ч.)	226 (166)
Коэффициент запаса крутящего момента, %	20
Емкость топливного бака, л	160

Коробка передач

На МТЗ 1221 коробка передач 16/8. Ступенчатый вариант, с шестернями постоянного зацепления. Переключение происходит с помощью синхронизаторов. Замкнутая муфта сцепления. Тип постоянный. Двухдисковая система фрикционного принципа действия.

Рисунок 1 — Коробка переключения передач МТЗ 1221 схема переключения.

Электрооборудование

Рисунок 2 — Сборочные единицы оборудования, электросхема МТЗ 1221. Рабочая схема МТЗ 1221 включает в себя:
МТЗ 1221 устройство, которого мы рассматриваем, оборудованы дисковыми рабочими тормозами. Принцип действия: нагрузка на заднюю часть с последующим переходом усилия через привод ПВМ на передние колёса.

Стояночный тормоз дисковый, синхронизирован с рабочими тормозами. Система считается надёжной и сбалансированной по габариты и вес техники, рассчитана на дополнительные нагрузки прицепных устройств.

Рисунок 3 — Схема электрооборудования МТЗ 1221.

Минитрактор Кубота — универсальный и практичный, технические характеристики, видео, отзывы и цена.

Минитрактор Калибр МТ 120 тут.

Дизельный минитрактор, его особенности и цена здесь.

Устранение неисправностей

В таблице 3 приведены классические неисправности МТЗ 1221. Таблица 3 — Неисправности трактора МТЗ 1221 и их устранение

Неисправность	Устранение
МТЗ 1221 передний мост неисправности
Недостаточная тяга переднего ведущего моста
Муфта привода не передает крутящего момента:
Нет давления масла в бустере муфты.	Разберите и промойте детали распределителя.
Пробуксовка муфты привода.	Проверьте и отрегулируйте давление в гидросистеме трансмиссии (9…10 кгс/см2). Замените изношенные диски.
Неисправности в электрической схеме управления ПВМ.	Определите и устраните неисправности.
Недостаточная величина передаваемого муфтой момента из-за утечки масла в гидросистеме:
Износ резиновых уплотнительных колец.	Замените кольца.
Износ колец поршня и барабана муфты.	Замените кольца.
Износ сопрягаемых поверхностей «обойма – ступица барабана», «барабан –поршень».	Замените изношенные детали.
Неисправности включения переднего моста МТЗ1221, не работает в автоматическом режиме
Нарушена регулировка или отказ выключателя датчика автоматического включения.	Отрегулируйте положение выключателя или замените его.
Гидравлика МТЗ 1221 неисправности
Навеска с грузом не поднимается или ее подъем замедлен
Неисправность проявляется по мере прогревания масла в гидросистеме неисправен насос.	Проверьте производительность насоса. Если к.п.д. насоса меньше 0,7, замените насос.
Неисправность проявляется при любой температуре масла — засорение клапана разгрузки.	Снимите регулятор-распределитель, извлеките перепускной клапан, промойте его и корпус в дизельном топливе.

Главная передача

Главная передача представляет собой пару конических шестерен со спиральным зубом. Ведущая шестерня главной передачи 36 установлена в стакане 29 на двух роликовых конических подшипниках.

Натяг в подшипниках регулируется с помощью регулировочных шайб 30, после чего производится затяжка гайкой 33.

Ведомая шестерня 19 посажена на шлицы и центрирующий поясок корпуса дифференциала 18 и от осевых перемещений фиксируется гайкой 20.

Регулировка зацепления главной передачи обеспечивается прокладками 28, 15, установленными между фланцем стакана ведущей шестерни и корпусом ПВМ, а также между левым и правым рукавами и корпусом ПВМ соответственно.

До регулировки зацепления производится регулировка подшипников дифференциала, которая осуществляется прокладками 15. Отверстие под пробку 25 служит для проверки регулировки зацепления главной передачи.

Вытекание масла из полости главной передачи и балки моста предотвращается манжетами и резиновыми кольцами, установленными в обоймах, рукавах и в стакане ведущей шестерни.

Для предотвращения создания подпора масла перед манжетой ведущей шестерни, на шлицевом ее конце установлено маслосгонное кольцо 31. По наружному диаметру кольца нарезаны винтовые канавки. В обойме 12 установлен подшипник скольжения с перекрестными канавками.

Снятие коробки передач

Демонтируются раздатка и крышка КПП.

С помощью специального прибора определяется зазор в подшипниках. После замены нужно собирать устройство.

Не считая стандартной, существуют еще две возможные модификации: Первая носит название МТЗ Л, и разработана для применения в лесной промышленности. Запрессуйте до упора в корпус коробки передач ведущую шестерню II ступени редуктора.

Мы готовы отремонтировать любой узел МТЗ, будь то газопровод дизеля или масляный насос, генератор или топливный трубопровод, сцепление или блок цилиндров Так как данная система подвергается постоянным силовым нагрузкам, не следует пренебрегать ТО.

Стуки в коробке передач, исчезающие при переключении на другую передачу, могут свидетельствовать об усталостном разрушении или выкрашивании зубьев отдельных шестерен. На работоспособность влияют такие факторы как правильность регулировки сцепления, регулировка зацепления главной передачи заднего моста, исправность переднего ведущего моста ПВМ , давление, своевременная очистка центрифуги и фильтрующих элементов. Если заменить прокладку вала, устранится зазор. Проверьте детали, если они не удовлетворяют техническим требованиям, замените их.

Рычаг валика 4 входит в зацепление с поводком вилки 18 см. Прежде всего, проверяются диски сцепления на наличие деформации.

YouTube приколы

Если вилка или пружина износились, их ремонтировать нельзя. Рычаг валика 4 входит в зацепление с поводком вилки 18 см. Трактор Беларус КПП включает в себя привод переднего моста ведущий , блок шестереКПП н, валы, механизм управления, а также подвижные шестерни. Система запитана от бортовой электросети через блок предохранителей 2. Ведомые шестерни 17 и 19 установлены на игольчатых подшипниках, смазка которых осуществляется под давлением по отверстиям в валу.

Коробка передач МТЗ Классическое устройство имеет в наличии редуктор с двумя ступенями. Построенные на базе нового стотридцатисильного двигателя, трактора МТЗ серии удивляли своей выносливостью, неприхотливостью и простотой эксплуатации. Необходимость ремонта коробки передач Когда требуется ремонт КПП? Отстопорите и выпрессуйте промежуточный вал, снимите с него шестерни и упорную шайбу. Установка ходоуменьшителя на мтз 1221

Беларус МТЗ 1005, 1025, 1221, 1522 Детали синхронных коробок передач

Беларус МТЗ 1005, 1025, 1221, 1522 Детали синхронных коробок передач

⁰

Ваша корзина на данный момент пуста. Последние 3 товара из вашей корзины

Стоимость доставки

0,00 EUR

+ Наложенный платеж

0,00 EUR

Итого

0,00 EUR

Сортировать по: A -> ZСортировать по: Z -> AСортировать по: Цена от низкой к высокой Сортировать по: Цена от высокой к низкой

В наличии

116,84 евро / шт.

( 92,00 евро + НДС )

В наличии

359,78 евро / шт.

( 283,29 евро + НДС )

В наличии

24,11 евро / шт.

( 18,99 евро + НДС )

В наличии

4,47 евро / шт.

( 3,52 евро + НДС )

В наличии

88,06 евро / шт.

( 69,34 евро + НДС )

В наличии

141,15 евро / шт.

( 111,14 евро + НДС )

В наличии

169,31 евро / шт.

( 133,32 евро + НДС )

В наличии

199,28 евро / шт.

( 156,91 евро + НДС )

В наличии

67,49евро / шт.

( 53,14 евро + НДС )

В наличии

49,45 евро / шт.

( 38,94 евро + НДС)

В наличии

250,46 евро / шт.

( 197,22 евро + НДС )

В наличии

83,53 евро / шт.

( 65,77 евро + НДС )

В наличии

45,98 евро / шт.

( 36,20 евро + НДС )

В наличии

9,77 евро / шт.

( 7,70 евро + НДС )

В наличии

146,26 евро / шт.

( 115,16 евро + НДС )

В наличии

2,25 евро / шт.

( 1,77 евро + НДС )

В наличии

2,88 евро (-57%)

1,23 евро / шт.

( 0,97 евро + НДС )

В наличии

4,89 евро / шт.

( 3,85 евро + НДС )

В наличии

8,33 евро / шт.

( 6,56 евро + НДС )

В наличии

13,89евро / шт.

( 10,94 евро + НДС )

В наличии

0,90 евро / шт.

( 0,71 евро + НДС )

21 товар

ПОДПИСАТЬСЯ здесь!
Узнайте о наших акциях и новинках.

Я хотел бы получать лучшие предложения от ООО «Келет-Агро» в рассылках. Я подтверждаю, что я старше 16 лет.

Вы успешно подписались на рассылку новостей!

Изменение успешно!

Lares Corporation 1221 Lares Восстановленные рулевые механизмы

Напишите первый отзыв

Номер детали: LSC-1221

• Картинки

Обзор

Марка:

Корпорация Ларес

Номер детали производителя:

1221

Тип детали:

Рулевые коробки

Линейка продуктов:

Lares Восстановленные рулевые механизмы

Номер по каталогу Summit Racing:

ЛСК-1221

СКП:

00682094012215

Тип рулевого механизма:

Усилитель мощности

Материал рулевого механизма:

Чугун

Отделка рулевого механизма:

Натуральный

Рычаг питмана В комплекте:

№

Монтажный кронштейн В комплекте:

№

Количество:

Продается по отдельности.

Lares Восстановленные рулевые механизмы

Восстановленные рулевые механизмы Lares идеально подходят для замены оригинального оборудования. Эти рулевые механизмы с усилителем тщательно очищаются, а все внешние поверхности восстанавливаются, чтобы они выглядели как новые. Все устройства получают новые уплотнения и уплотнительные кольца, эквивалентные оригинальному оборудованию, после чего каждое устройство тестируется для обеспечения надлежащей работы. Lares также смазывает каждый блок рулевого управления и наносит свежий слой высококачественной краски, поэтому они готовы установить их и отправиться в путь! Проверьте установку и закажите восстановленный рулевой редуктор Lares, разработанный для вашего применения.

Рекомендуется для вас

Приложения

Вопросы и ответы Задать вопрос о продукте

Задать вопрос

Вопрос какого типа вы хотите задать?

У меня есть Служба поддержки клиентов вопрос
(заказ, доставка, возврат и т.
