Типы строительных лесов по несущей системе

Вступление

Устройство полов — это пожалуй единственный вид отделочных работ, где не требуется поднимать работника на высоту. Для всех остальных работ, особенно монтажных и фасадных, требуются удобные платформы, чтобы люди могли работать на высоте от нескольких до сотен метров от земли. Строительные леса, вышки, туры — примеры таких сборных платформ. Про типы строительных лесов по несущей системе поговорим в этой статье, а сразу посмотреть и выбрать из вы можете на сайте https://www.lesa-vyshki.by/.

Типы строительных лесов

По используемой в конструкции системе опор строительные леса делятся на:

• опорные,
• подвесные,
• консольно-подвесные.
• консольно-опорные.

По этим названия, понятны их особенности.

• Опорные (стоячие) леса устанавливаются на твердой поверхности.
• Подвесные леса подвешивают на трубах (струйные), цепях (цепные) и тросах (тросовые люльки).
• Консольно-опорные леса удерживаются на консольных балках. Они не опираются на поверхность, а возводятся на консольных балках вдоль здания.
• Консольно-подвесные леса либо удерживаются на подвешенных консольных балках, либо подвешиваются, как готовая площадка на подвесах.

По варианту сборки леса могут быть: объемные (пространственные), фасадные (плоскостные), круговые, мостовые переходы, леса для пространств под мостами.

Опорные типы строительных лесов

Самыми простыми в сборке и наиболее часто используемыми являются опорные стоячие леса. Стоячие леса передают вертикальные нагрузки непосредственно в грунт или несущие горизонтальные через вертикальные стойки. Нагрузка направлена строго вниз.

Обычно, опорные леса состоят из большого количества вертикальных труб с диагональным усилением в виде креста или поперечины. Опорные леса крепятся к фасаду или стене дюбелями, или резьбовыми втулками, которые потом можно оставить в фасаде.

Подвесные типы строительных лесов

Подвесные леса — это рабочие и защитные леса, редко с длинным, чаще с коротким настилом. Настил ставится опорные элементы, например балки, брусья, профили, которые подвешены на подвесах, прикопленных к сооружаемым конструкциям, например мостам, перекрытиям, крышам залов и т.п.

Подвесы могут быть жесткими опорными элементами, например трубами, или гибкими, например, тросами, канатами, цепями. Также подвесные леса могут быть мобильными.

Подвесные леса используются в качестве рабочих лесов, где стоячие леса не могут быть использованы из-за движения или безопасности. Они защищают людей, находящихся ниже места работы, и позволяют людям безопасно передвигаться во время строительных работ и т.п.

Консольно-опорные строительные леса

Консольные леса — это рабочие и защитные леса, настил которых опираются на выступающие из конструкции кронштейны (как балконы) или консольные балки закрепленные на фасаде. В качестве платформы обычно используются деревянные доски 40 мм или спец платформы.

Сегодня консольные леса редко используются для обычных строительных работ. Однако могут быть частью конструкции лесов, чтобы обогнуть выпирающую конструкцию здания.

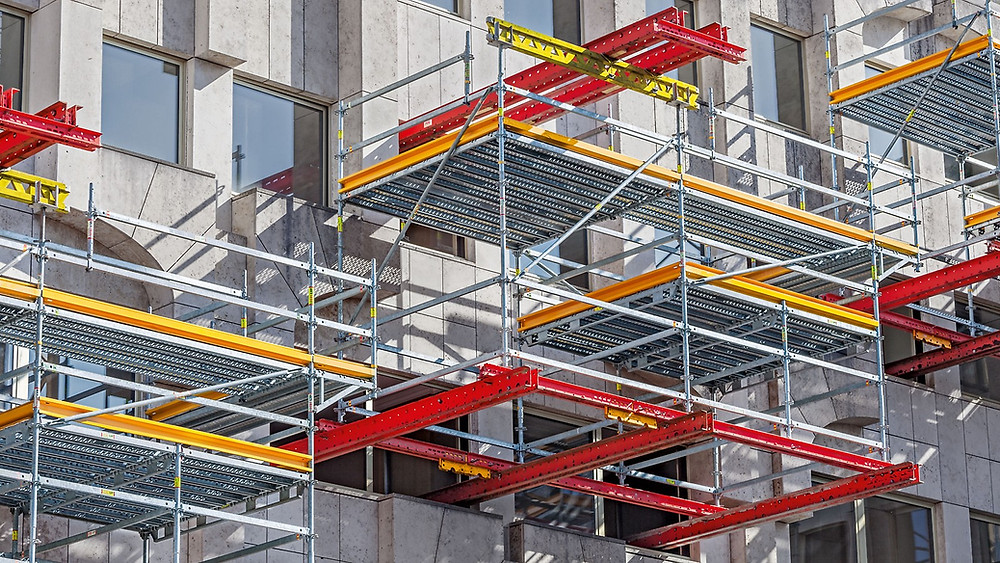

Консольно-подвесные типы строительных лесов

Это рабочие и защитные леса на зданиях и сооружениях гражданского строительства или опалубки, которые и подвешиваются и опираются на консоли. Их используют для работы на фиксированной высоте для выполнения работ по длине. Для этого консоли навешиваются на наружную стену на специальных петлях и опирают на консольные балки.

Так как они крепятся непосредственно к зданию, консольные леса подходят только для работ, выполняемых непосредственно на здании. Например, локальные штукатурные и лепные работы, затирка или нанесение покрытий и ремонтные работы.

Заключение

Осталось пояснить, что такое рабочие и защитные типы строительных лесов. На рабочих лесах работают люди, а защитные леса воздвигают, чтобы инструмент и стройматериалы не падал на проходящих людей.

©opolax.ru

Еще статьи



Похожие статьи

Ремонт и обслуживание компрессоров Atlas Copc…

Особенности согласования наружной рекламы

Особенности ручной дуговой сварки

Вытяжная вентиляция помещений: механическая и…

Какие бывают унитазы. Обзор самых популярных …

Почему каркасный дом с отделкой под ключ — вы…

Преимущества раздвижных алюминиевых систем

Агент по недвижимости, брокер, риэлтор: в чем…

Найди свою мойку высокого давления

Как выбрать и правильно заказать двери из мас…

Keywords:

строительство статьи публикации полезное

Леса строительные виды и конфигурации. У нас есть различные виды строительных лесов.

• Главная
• »
• Раздача IPad!
• »
Строительные леса виды и конфигурации

Строительство новых сооружений требует наличия ряда конструкций, которые нацелены обеспечивать эффективную деятельность рабочих.

Такой конструкцией являются леса строительные, разнообразные виды которых используются и по сей день.

Еще несколько тысяч лет назад, когда люди только научились сооружать дома выше одного этажа, строители начали использовать его аналоги.

Чаще всего это были неустойчивые деревянные платформы, работа на которых была крайне неудобной и травмоопасной. В некоторых случаях люди просто отказывались на них работать из-за страха за свою жизнь.

Сейчас строительные леса широко используются при строительстве; они, словно, паутина, обвивают здание, гарантируя специалистам безопасность и комфорт.

Сейчас эти конструкции стали более надежными за счет, в первую очередь, составления правил поведения на лесах. Кроме того, появилась целая классификация, которая выделает некоторые особенности в характеристиках каждого строительного леса.

Металлические леса.

Данные конструкции из металла производятся промышленным способом в нескольких вариантах. Основными из них являются:

• Рамный. В их число входят вышки-туры, штыревые и флажковые леса.

• Модульный. Включает в себя одноименные модульные системы, хомутовые, клиновые и подвесные леса.

Стоит упомянуть, что каждый из вышеперечисленных вариантов требует непосредственного анкерного крепления к стене, для которой он предназначен. Леса строительные, виды которых предусмотрены без крепления, можно использовать только в зданиях, которые не превышают 4 метров. Так же у нас есть леса в аренду. Причем территория, на которой они будут стоять должна быть идеально ровной и утрамбованной, иначе вся конструкция может опрокинуться или обрушиться.

Штыревые леса.

В изготовлении штыревые леса являются простыми, однако, что касается сборки, они сильно проигрывают другим видам, так как требуют на это много времени. Один человек их собрать не сможет, что является принципиальным моментом при выборе.

Хомутовые леса.

Это самый простой тип модульных систем, так как по сути, это обычные металлически балки, соединенные с помощью хомутов. Они используются исключительно для отделки фасадов, так как за счет своей конструкции они не выдержат вес одного поддона кирпичей или тяжелого оборудования. Собрать хомутовые леса можно самостоятельно при наличии специальных подвижных креплений, в которых одна часть нужна для установки в трубу-стойку, а другая – для горизонтальной перемычки.

Рамные леса.

Рамные леса очень удобны для капитального строительства, так как на боковинах таких лесов есть специальные отсеки, выполняющие функцию лестниц. Два таких отсека соединяются между другими двумя, создавая отдельную площадку для работы сразу на нескольких этажах. Соединить эти отсеки можно различными способами: с помощью гаек, загнутых штырей, болтов. Если сравнивать рамные леса с другими, то они вполне доступны для самостоятельной сборки и использования.

Клиновые леса.

Леса строительные данного типа дополняют виды секционных конструкций. Они состоят из настила и двух боковин, соединенных перемычками, выставленными по диагонали и вертикали. Приспособление, используемое для их крепления – подвижный клин, который забивается в пазы. Скос крепления предотвращает его самостоятельное выпадение; это говорит о том, что строительный лес собирается «в натяг».

Клиновые леса очень просты в монтаже и разборке, однако самостоятельно изготовить их не удастся. Трубка с отверстием, которая надевается на выровненный клин, должна иметь подготовленные отверстия, так как подогнать одно под другое просто невозможно.

Подвесные леса Вопросы и ответы

Подвесные леса — это чудесный инструмент, который рабочие могут использовать для получения доступа к рабочим местам, до которых было бы трудно, если не невозможно добраться другим способом. К сожалению, общее мнение таково, что подвесные леса, особенно двухточечные подвесные леса, такие как двухточечные подвесные леса для мойки окон, по своей природе опасны, и те люди, которые их используют, также опасны по своей природе. Это в немалой степени связано с освещением в СМИ, которое получают отказы подвесных лесов. Реальность свидетельствует об обратном. Возможно, эти вопросы и ответы помогут смягчить страх перед подвесными лесами.

Что такое подвесные леса? Подвесные леса представляют собой временную платформу, которая поддерживается нежесткими средствами, такими как тросы, цепи или веревки. Его не следует путать с поддерживаемыми лесами, которые представляют собой временные платформы, поддерживаемые жесткими средствами, такими как ноги, стойки или рамы.

Подвесные леса — это то же самое, что подвесные леса? Нет. Подвесные леса представляют собой «временную рабочую платформу без опоры снизу, прикрепленную к потолочной конструкции с помощью жестких элементов подвески фиксированной длины», в то время как в подвесных лесах используются нежесткие элементы подвески.

В дополнение к системе ограждений, должны ли пользователи всех подвесных лесов носить средства индивидуальной защиты от падения? Нет. Пользователь одноточечных или двухточечных подвесных лесов, то есть платформы, подвешенной либо на одной, либо на двух веревках, должен носить средства индивидуальной защиты от падения, надлежащим образом прикрепленные к спасательному тросу. Причина этого требования при использовании одноточечных подвесных лесов очевидна: если веревка порвется, у вас будут большие проблемы, если вы не наденете обвязку, соединенную со спасательным тросом и якорем. На двухточечных подвесных подмостках, как правило, обрывается только одна веревка, оставляя платформу висящей вертикально (и делая действительно крутые фотографии для СМИ), при этом один рабочий свисает со своего спасательного троса, а другой отчаянно цепляется за другой подвесной трос.

Вы говорите мне, что рабочие, использующие временную платформу, поддерживаемую четырьмя подвесными канатами, не должны носить привязные ремни, закрепленные на соответствующем анкере? Согласно большинству правил, да.

Что-то не так — ты надо мной издеваешься? Нет.

Почему пользователь многоточечных подвесных лесов не должен носить страховочную привязь, прикрепленную к соответствующей системе крепления? Предполагается, что платформа достаточно жесткая, чтобы при обрыве одного подвесного каната платформа оставалась более или менее ровной и рабочие не соскальзывали/не падали с платформы. Конечно, если вашей платформе не хватает жесткости, вы должны использовать средства индивидуальной защиты от падения. Например, если вы подвешены на трех веревках, вам, вероятно, придется использовать средства индивидуальной защиты от падения на тот маловероятный случай, когда вы потеряете одну из своих подтяжек. С другой стороны, если вы находитесь на жесткой платформе, подвешенной на множестве подвесных тросов, например, на подвесной платформе под мостом, вам, вероятно, не потребуется средства индивидуальной защиты от падения. Конечно, вы всегда должны следовать инструкциям квалифицированного проектировщика строительных лесов.

Почему одно- и двухточечные подмости часто выходят из строя? Нет. Если вы посмотрите, сколько подвесных лесов ежедневно используется в Северной Америке, вы обнаружите, что поломки незначительны. Просто средствам массовой информации нравится о них сообщать, You Tube нравится их показывать, а людям нравится о них говорить! (Конечно, если вы рабочий, который столкнулся с отказом, он, вероятно, не покажется вам незначительным.)

Должна ли консольная балка, используемая для поддержки каната, поддерживающего приподнятую временную платформу, профессиональный инженер? Может быть, а может и нет.

Когда требуется профессиональный инженер? Прежде всего, профессиональный инженер должен иметь квалификацию. Этот квалифицированный профессиональный инженер требуется для всех многоточечных подвесных строительных лесов, где консольные балки, используемые для поддержки канатов, прикреплены к полу.

Обычно для проектирования консольной балки и такелажа требуется квалифицированный профессиональный инженер, особенно если он специально разработан для конкретной ситуации. Также имейте в виду, что многие агентства, такие как Департаменты транспорта, требуют участия квалифицированного профессионального инженера.

Должны ли монтажники подвесных лесов использовать (носить) средства индивидуальной защиты от падения? Предполагается, что монтажники должны использовать средства индивидуальной защиты от падения, когда они подвергаются опасности падения, например, при установке такелажа на крыше или полу с открытыми стенками.

Должны ли пользователи подвесных лесов иметь лицензию/разрешение на эксплуатацию подвесных лесов? Возможно; это зависит от юрисдикции. В крупных городах, некоторых округах и правительствах штатов требуется лицензирование и/или разрешение. Перед началом любого проекта строительных лесов было бы разумно определить необходимые нормативные требования.

Временные подвесные леса — это то же самое, что и постоянные подвесные леса? Нет. Временные подвесные леса должны соответствовать другому набору правил и стандартов, чем постоянная установка, известная как «PI». Как следует из названий, временные подвесные леса обычно используются при строительстве новых сооружений и периодическом техническом обслуживании, в то время как PI специально разработаны для здания, постоянно устанавливаются в этом здании и предназначены для текущего обслуживания и ремонта.

Что является наиболее распространенной причиной отказа подвесных лесов и почему? Самая очевидная причина — отсутствие обучения. В оборудование временных подвесных лесов встроено так много устройств безопасности, таких как тормоза превышения скорости и чрезвычайно высокие коэффициенты безопасности, что требуется невежество и, возможно, преднамеренная глупость, чтобы они вышли из строя.

Что является наиболее важным аспектом использования подвесных лесов?  Тренировка.

Где пройти обучение? Одним из хороших источников является Ассоциация производителей строительных лесов и доступа.

Метки: строительные леса Ресурсы строительные леса подвесные леса

Предыдущий пост Высокие оценки строительных лесов – к сожалению!

Следующий пост Строительство платформы для строительных лесов

David H. Glabe, P.E.

Посмотрите, что Дэвид Х. Глейб говорит о строительстве и производстве строительных лесов.

Калифорнийский свод правил, раздел 8, раздел 1658. Подвесные леса — общие положения.

(a) Подъемные механизмы или лебедки, которые являются частью подвесных лесов и используются для подъема или опускания этих лесов, должны быть одобрены.

(b) Все леса должны быть закреплены или подвешены таким образом, чтобы они не раскачивались со здания или сооружения. Запрещается использовать для этой цели якоря оконных очистителей. Несущие тросы должны быть вертикальными по всей своей длине, если иное не предусмотрено инженером-строителем, зарегистрированным в настоящее время в Калифорнии. Корзины одиночных подвесных лесов с механическим приводом не должны раскачиваться, а опорные тросы не должны крепиться к промежуточным точкам для изменения исходных путей движения.

(с) Дизайн. Все элементы лесов, включая связанные с ними части и такелаж, должны иметь достаточную прочность, чтобы выдерживать предполагаемые нагрузки, которым они будут подвергаться, без превышения напряжений, установленных коэффициентами безопасности, указанными в настоящих Приказах; или, если коэффициенты безопасности не указаны, общепринятые в инженерной профессии.

(d) Лестницы не должны использоваться в качестве подмостей, даже если над перекладинами установлена ​​горизонтальная рабочая поверхность. Другие Приказы в этой статье требуют использования сценических лестниц, досок или специально разработанных платформ для такого обслуживания.

(e) Поддерживающие канаты. Канаты, поддерживающие строительные леса, должны иметь коэффициент безопасности не менее 6. Они должны проверяться при каждой работе перед использованием, чтобы определить, не являются ли они небезопасными из-за повреждения, износа, химического воздействия или подобных дефектов. Использование отремонтированного троса в качестве подвесного каната запрещается.

(f) Канаты из манилы или других волокон или синтетических канатов не должны использоваться для поддержки лесов, на которых рабочие используют сварочное или обжиговое оборудование любого типа, пескоструйное оборудование или любое химическое вещество, которое может повредить канат в результате химического воздействия при попадании на него брызг или пролился на веревку. Для вышеуказанных целей требуется проволочный трос. Кроме того, провод должен быть защищен от возгорания или сварочной дуги на высоте 8 футов над платформой с помощью резинового шланга или аналогичной защиты.

(ж) Осмотр. Подвесные леса, находящиеся в эксплуатации, должны ежедневно осматриваться квалифицированным специалистом и проверяться так часто, как это необходимо для обеспечения надлежащего технического обслуживания. Особое внимание следует уделить веревкам и другому снаряжению.

(h) Подвесные леса должны быть подвешены таким образом, чтобы избежать перекрытия или возможных помех движению лесов сверху или снизу.

(i) Когда подвесные леса поддерживаются вторым проволочным тросом, работники должны пристегивать свои стропы к тросу тележки рабочей платформы или стропам, свисающим с надежных верхних анкерных креплений между каждой парой подвесок или тросов. На каждого работника выделяется одна строка. Это должен быть непрерывный канат в хорошем состоянии, без дефектов, серьезного износа или износа.

(j) Выносные балки, используемые в качестве опор для подвесных лесов, должны быть связаны или закреплены на месте и помещены в опоры или иным образом надежно закреплены от возможности поворота или скручивания. Крепления на этих балках для поддержки подвешенных грузов должны состоять из хорошо закрепленных L-образных крюков, оснащенных 1/2-дюймовыми болтами с скобами или эквивалентными. См. Таблицу B-24, Приложение.

(1) Балки выносных опор и поддерживающая система должны быть способны безопасно выдерживать четырехкратную номинальную нагрузку платформы или подъемника, в зависимости от того, что больше.

(2) Если используется система противовесов, противовесы должны состоять из твердых материалов, таких как сталь или бетон (см. Таблицу B-39, Приложение), а стяжки должны быть как минимум эквивалентны по прочности подвесным канатам и надежно закреплены. .

(k) Если иное не предусмотрено инженером-строителем, зарегистрированным в настоящее время в Калифорнии, каждая подвесная ступень или платформа дощатого типа должны поддерживаться в двух или более местах с помощью такелажа, воспринимающего нагрузку только от этой одной платформы. Таким образом, два или более подвесных подмостей, подвесных сцен или площадок дощатого типа не должны объединяться в одну путем перекрытия расстояния между ними досками или аналогичными соединительными платформами.

(l) Металлические подвески для подвесных лесов должны быть изготовлены из мягкой стали или эквивалентного материала, способного выдерживать четырехкратную максимальную номинальную нагрузку.

(m) За исключением случаев, когда требуется защита над головой и это может привести к большей опасности, работники, работающие на одно- или двухточечных подвесных лесах, должны использовать ремни безопасности и страховочные стропы, прикрепленные к независимо закрепленным тросам.

(n) Если использование независимо закрепленного сбрасываемого троса невозможно, должны использоваться альтернативные меры безопасности.

(о) Перила. Все леса или подмости, упомянутые в настоящей статье, подвешенные на высоте более 7 1/2 футов от земли или этажа ниже, должны иметь стандартное ограждение размером 2 дюйма на 4 дюйма из выбранной конструкционной древесины без сучков или дефектов, не менее чем готовый размер 1 7/8 дюйма на 3 1/2 дюйма или из других одинаково жестких материалов эквивалентной прочности. Эти перила должны быть на высоте не менее 36 дюймов и не более 42 дюймов над платформой, а промежуточные поручни должны быть прикреплены на половине расстояния от пола платформы до верхнего поручня. Все деревянные элементы не должны иметь стыков, которые не обеспечивают полной прочности и жесткости деревянного элемента. Если перила длиннее 10 футов между стременами, они должны иметь вертикальную опору около середины пролета.

(p) Необслуживаемые леса. Когда подвесные леса остаются без присмотра на возвышении, они должны быть надежно привязаны к зданию и очищены от всех инструментов, ведер или других подвижных материалов.

(q) Когда работники на строительных лесах подвергаются опасности падающих предметов, необходимо установить верхнюю защиту на высоте не более 9 футов над платформой.

(r) Крюки, используемые как часть такелажа для поддержки лесов, должны быть закрытыми или «мышиными» (см. Таблицу C-4, Приложение).

(s) В случае использования одной опорной балки стальные скобы или скобы, с помощью которых проволочные тросы крепятся к опорным балкам, должны располагаться непосредственно над подъемными механизмами.

(t) Свободный конец подвесных тросов должен быть оснащен коушами соответствующего размера и закреплен сращиванием или другим эквивалентным способом. Там, где это применимо, ходовые концы должны быть надежно прикреплены к подъемным механизмам, а на барабане всегда должно оставаться не менее четырех витков стального каната.

(u) Многоярусные платформы и подвесные подмости с ограждением перекрытий должны быть оборудованы дополнительными независимыми тросами, эквивалентными по прочности подвесным канатам, для поддержки агрегатов в случае выхода из строя основной системы подвески.
