Подвесные строительные леса

Подвесные строительные леса применяются при возведении, реконструкции и ремонте зданий, если использовать нулевой уровень в качестве опорной площадки невозможно. К причинам, по которым стационарные леса не могут применяться во время проведения строительных работ, относится:

• Ограничение доступа технических средств к объекту;
• Наличие на фасаде пристроек, архитектурных элементов слабой прочности;
• Выполнение ремонта мостовых конструкций;
• Проведение работ на высоте более 100 м;
• Выполнение одновременно с отделочными работами остекления фасадов;
• Проведение реконструкции или диагностики верхних уровней труб и градирен;
• Выполнение мероприятий по благоустройству территории одновременно с работами на фасаде и пр.

В конструкции подвесных лесов применяются облегченные рамные, стоечные элементы, консоли, а также деревянные подмости. Для их соединения используются хомутовые или струнные связи.

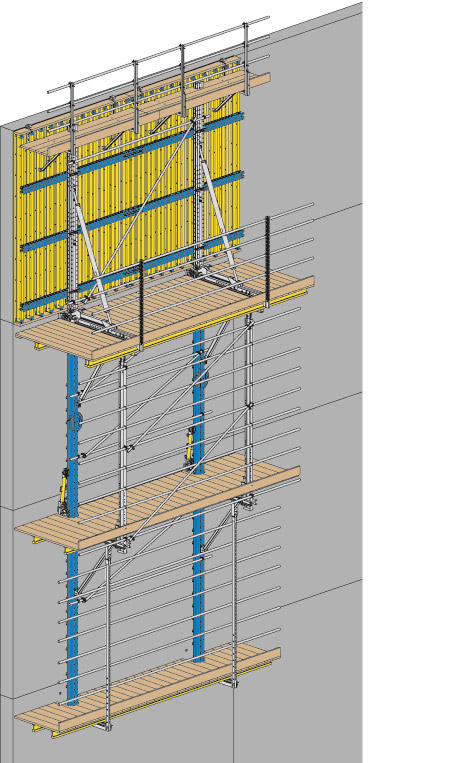

Временное строительное оборудование подвешивается на кронштейнах к фасаду объекта. Перед установкой подвесных лесов в каждом конкретном случае разрабатывается монтажный проект и способы крепления на опорной поверхности здания. Для этого выполняется расчет кронштейнов и опорных балок, в качестве которых используют сварные фермы и металлопрокат из швеллера или двутавра.

Виды и особенности подвесных строительных лесов

В строительстве используют несколько видов подвесных лесов, отличающихся конструкцией, мобильностью и функциональностью:

• Хомутовые леса собирают из трубчатых элементов, а надежное замковое соединение позволяет получить конструкцию любой конфигурации. Монтаж оборудования выполняется по аналогии со стандартными хомутовыми лесами, сооружение имеет ярусную форму. Основным отличием является способ крепления первого яруса – на консоли, в отличие от использования традиционных стоек у стационарного оборудования. Остальные ярусы навешиваются снизу до требуемой высоты.
  Такое оборудование используют на любых объектах, в том числе со сложной геометрией фасадов.
• Струнные подвесные леса применяют для работ на объектах большой этажности. Для их передвижения используется металлическая струна (трос) высокой прочности диаметром до 25 мм. Устройство состоит из рамных элементов длиной до 4 м, сборка выполняется с применением болтовых шарнирных соединений. Для установки настилов на струны монтируют крюки, которые являются держателями прогонов. К струнам по периметру настилов крепятся борта и ограждения. Кроме тросов, струны у подвесных лесов могут быть выполнены из цепных элементов или труб, наращенных с применением резьбовых вставок. Для соединения металлических тросов используют проушины или хомуты.
• Современные модульные подвесные конструкции используются на объектах, требующих высокой скорости выполнения ремонта и строительства. Вертикальные стойки к двутавровым балкам крепят специальный ролик, способный выдерживать нагрузки до 20-25 Кн. С его помощью оборудование быстро и легко передвигается по рабочей поверхности. Чаще всего модульные подвесные леса используют для ремонта и обслуживания мостов, промышленных объектов — мостов, нефте-, газодобывающих платформ и пр.

В качестве материала для строительных лесов используется алюминиевые или стальные трубы. Алюминиевые подвесные леса имеют предельную грузоподъемность, которая составляет 200 кг/м2.

Требования к монтажу и персоналу

Порядок сборки и установки подвесных лесов регламентируется ГОСТ 27321-87, а также отраслевыми нормативами СНиП 12-03-2001 «Безопасность труда в строительстве». Технология монтажа выполняется по аналогии со стационарным типом оборудования, за исключением опорной площадки.  Если перед установкой обычных лесов производится выравнивание и укрепление рабочего основания на грунте, то для подвесных лесов в качестве нулевого уровня применяется опорная на фасаде. На ней монтируются леса проектных размеров.

В качестве опоры применяют:

• Силовые опорные элементы их уголков, снабженные фиксаторами для монтажа рам. Такие опоры устанавливают по всей длине фасада, на котором планируют монтировать леса и устанавливать подмости. На их основе собирают первый и последующие ярусы конструкции до достижения проектной высоты.
• Силовые консоли с помостами, на которых выполняется сборка подвесных хомутовых лесов расчетной длины и высоты.

Для сборки наружных подвесных лесов допускаются монтажники и профессиональные альпинисты, имеющие допуски и разрешения на выполнение работ на высоте с применением ручного инструмента.

Подвесные строительные леса

Подвесные леса – это временные пространственные металлоконструкции, у которых отсутствует опора на строительную площадку, а сами сооружения подвешиваются непосредственно на фасаде объекта. Подвесное оборудование применяют, если по ряду причин установить его на рабочее основание не предоставляется возможным:

• Если выполнение работ ведется в зоне движения транспорта;
• При совмещении работ на фасаде здания и комплексных мероприятий по благоустройству территории или прокладке коммуникаций;
• Во время реставрационных и восстановительных мероприятий на фасадах со сложной геометрией или архитектурным декором;
• В процессе ремонта промышленных труб, градирен, мостовых пролетов и пр.

Подвесные леса и подмости применяют в случаях, если строительные работы ведутся на высоте более 100 м.

Конструкционные особенности

Основой для подвесных лесов служат рамные или хомутовые металлоконструкции стандартного исполнения. Их собирают и устанавливают, согласно общих требований. Консоли и другие средства подвешивания рассчитываются и производятся под каждый конкретный объект. Для этого в каждом случае разрабатывается проект, учитывающий характер опорной поверхности и возможности крепления на нем оборудования.

По способу подвешивания леса делятся на:

• Консольные – роль опор выполняют несущие балки, на которые монтируются строительные леса поярусно;
• Струнные – опорные элементы могут изготавливаться из труб, которые наращиваются резьбовыми вставками. Подвесные леса могут иметь тросовую конструкцию с цепными элементами или состоять из канатов, на которых сваркой либо хомутами зафиксированы проушины. Струнные леса в верхней части снабжены подвесками, с помощью которых конструкции крепятся к консолям либо опорной поверхности объекта;
• Тросовые – применяются в конструкциях подвесных люлек и передвижных платформ.

Выбор и расчет конструкций лесов производится на основании технических характеристик (шага яруса, ширины прохода, расстояния между стойками вдоль фасада, а также допустимой грузоподъемности) и с учетом требований ГОСТ 24258-88 «Средства подмащивания». У струнных лесов учитывается шаг стоек и расстояние между проушинами.

Правила эксплуатации

Строительные подвесные леса собираются и эксплуатируются в соответствии со следующими требованиями:

1. С целью исключения раскачки лесов во время работы, выполняется их надежное крепление к устойчивым элементам опорной поверхности.
2. Установка настилов производится только после того, как все составляющие элементы конструкции собраны и надежно закреплены;
3. Крепежные детали лесов устанавливаются на несущие элементы конструкции до их подвешивания;
4. Настилы подвесных лесов ограждаются по всему периметру, а крюки, на которых они устанавливаются, обязаны проходить испытания двойной допустимой нагрузкой с занесением результатов в специальный журнал;
5. Подъем и спуск на настил подвесных лесов выполняется с применением вертикальных коммуникаций, которыми комплектуется оборудование;
6. Смонтированные и установленные навесные леса допускаются к эксплуатации только после тестового испытания на прочность, с перегрузом на 20% в течение часа.

Персонал, который находится на подвесных лесах, должен обязательно использовать средства индивидуальной защиты (страховочные пояса и канаты).

Защита от падения и меры предосторожности для подвесных лесов

Работа на высоте всегда опасна, поэтому крайне важно обеспечить безопасный доступ рабочих к месту работы. Использование строительных лесов для доступа в труднодоступные места часто необходимо для многих строительных работ. Для особо сложных участков наиболее безопасным подходом может быть использование подвесных лесов.

Согласно OSHA, двухточечные регулируемые подвесные леса, также известные как качающиеся подмости, являются, пожалуй, наиболее распространенным типом подвесных лесов. Эти типы лесов обычно подвешиваются на веревке или тросах, соединенных со стременами на каждом конце платформы, и позволяют рабочим подниматься и опускаться, чтобы добраться до различных рабочих мест.

Большинство подвесных лесов должны соответствовать основным нормативным требованиям OSHA, однако всегда важно соблюдать правила для конкретного типа подвесных лесов. Кроме того, рабочие должны быть обучены и знакомы с мерами предосторожности и рабочими процедурами производителя для конкретной модели и марки систем строительных лесов, которые они используют на своей площадке.

Первый шаг к обеспечению безопасности рабочих при использовании подвесных лесов — начать с надежного и безопасного система крепления . Анкерное крепление имеет решающее значение, поскольку оно удерживает вес рабочих, их инструментов и расходных материалов, а также всей платформы, тросов и лебедок, используемых для управления подвесными лесами. Рабочие должны убедиться, что поверхность или крыша, к которой они крепятся, достаточно прочны, чтобы выдержать подвесные леса.

Балки выносных опор для подвесных лесов, карнизные крюки, зажимы для парапетов и аналогичные устройства, , должны опираться на поверхности, способные выдерживать нагрузку, по крайней мере, в 4 раза превышающую возлагаются на них подмости, работающие при номинальной нагрузке подъемника. Все компоненты, используемые как часть строительных лесов, также должны поддерживать рабочих и сами строительные леса. Подвесные канаты, включая соединительные элементы, используемые на подвесных лесах, должны выдерживать как минимум шестикратную максимальную предполагаемую нагрузку.

Стандарт OSHA 1926.451(a)(4) Каждая подвесная веревка, включая соединительные детали, используемые на регулируемых подвесных лесах, должна выдерживать без отказа не менее чем в 6 раз максимальную предполагаемую нагрузку, приложенную или переданную этой веревке. с лесами, работающими либо при номинальной нагрузке подъемника, либо при двукратной (минимум) кратной нагрузке подъемника, в зависимости от того, что больше.

Балки выносных опор подвесных лесов должны быть стабилизированы к опорной поверхности с помощью противовесов или болтов или прямых соединений с полом или настилом. Противовесы должны быть механически закреплены на балках выносных опор, чтобы предотвратить случайное смещение.

Только элементы, специально предназначенные для противовесов, могут использоваться для противовеса систем строительных лесов. Никогда не используйте блоки кладки, рулоны кровельного картона и другие подобные строительные материалы в качестве противовесов. Противовесы нельзя изготавливать из текучих материалов, таких как песок, гравий и подобные материалы, которые могут смещаться, перемещаться или легко смещаться.

Стандарт OSHA 1926.451(d)(2) Балки выносных опор подвесных лесов, если они используются, должны быть изготовлены из конструкционного металла или эквивалентного прочного материала и должны быть зафиксированы для предотвращения перемещения.

Никогда не снимайте противовесы с опорной балки до тех пор, пока леса не будут разобраны. Выносные балки, не использующие противовесы, должны быть установлены и закреплены на конструкции крыши с помощью специально предназначенных для этого устройств.

платформа представляет собой рабочую зону подвесных лесов и должна соответствовать особым требованиям по грузоподъемности, устойчивости и использованию для обеспечения безопасности всех рабочих. Платформа лесов должна выдерживать собственный вес плюс 4-кратную максимальную предполагаемую нагрузку. Максимальная предполагаемая нагрузка включает рабочих, инструменты и расходные материалы. Платформы должны быть не менее 18 дюймов в ширину, но не более 36 дюймов в ширину. Рабочие никогда не должны вставать на ящики, бочки или другие импровизированные приспособления поверх лесов, чтобы получить дополнительную высоту.

Рабочие никогда не должны перегружать леса слишком большим количеством людей, слишком большим количеством материала или складывать слишком много в одном месте (так называемая точечная загрузка). Требования производителя должны соблюдаться в отношении максимально допустимого количества людей на подвесных подмостках. Персонал на подмостках должен соблюдать порядок и избегать скопления всего, что может привести к скольжению, спотыканию или падению, например незакрепленных инструментов, обрезков материалов, химикатов, снега или льда.

Стандарт OSHA 1926. 451(f)(14) Самодельные устройства, такие как, помимо прочего, ящики и бочки, не должны использоваться на платформах лесов для увеличения высоты рабочего уровня сотрудников.

Подвесные леса должны обеспечивать безопасную и устойчивую поверхность для безопасного выполнения работниками своей работы. Экстремальные погодные условия, чрезмерные нагрузки или повреждение структурных компонентов могут повлиять на устойчивость строительных лесов. Кроме того, рабочие должны иметь возможность безопасного доступа к своему рабочему месту. К любым лесам, которые находятся на 2 фута выше или ниже точки доступа, должен быть обеспечен безопасный доступ.

Подвесные леса должны быть привязаны (двухточечные или поворотные) или иным образом закреплены, чтобы предотвратить их раскачивание, как это определено компетентным лицом. Никогда не используйте анкеры оконных очистителей в качестве крепления для подвесных лесов. Рабочим не разрешается работать с лесов во время шторма или сильного ветра, если только компетентное лицо не установило, что это безопасно.

Стандарт OSHA 1926.450(b) Компетентное лицо — это лицо, способное определить существующие и предсказуемые опасности в окружающей среде или условиях труда, которые являются антисанитарными, опасными или опасными для сотрудников, и уполномоченное принимать незамедлительные корректирующие меры. чтобы их устранить.

Любая часть строительных лесов, которая была повреждена или ослаблена, должна быть немедленно выведена из эксплуатации и оценена для ремонта или замены в соответствии с требованиями производителя.

Оттяжка представляет собой натянутый трос, прикрепленный к подходящему анкеру, который используется для предотвращения смещения или падения временных такелажных устройств со конструкции в аварийной ситуации. Несоответствующие противовесы, обрушение парапета или даже неправильное расстояние между подвесными канатами могут привести к серьезному событию, но правильно установленная стяжка предотвратит более серьезные повреждения или травмы. Некоторые описывают tieback как спасательный круг для вспомогательного устройства.

Балки выносных опор, которые не стабилизированы болтами или другими прямыми соединениями с полом или настилом крыши, должны быть закреплены стяжками. Поддерживающие устройства для подвесных лесов, такие как карнизные крюки, кровельные крюки, кровельные скобы, зажимы для парапетов или аналогичные устройства, должны быть защищены от смещения стяжками.

Установите стяжки, равные по прочности подвесным и подъемным канатам. Никогда не прикрепляйте оттяжки к вентиляционным отверстиям, электрическим кабелепроводам, стоякам и другим системам трубопроводов. Установите и установите подхваты перпендикулярно фасаду здания или конструкции или под противоположными углами. Никогда не устанавливайте одну подвязку под углом.

Поскольку подвесные леса обычно удерживаются в воздухе только с помощью подвесных канатов , большинство согласится с тем, что проволочные подвесные канаты являются наиболее важным компонентом подвесных лесов. Выход из строя одного или нескольких подвесных канатов является не чем иным, как катастрофой и часто смертельным исходом.

Веревки должны проверяться на наличие дефектов компетентным лицом перед каждой рабочей сменой и после каждого события, которое может повлиять на целостность веревки. Поврежденный трос может застрять в подъемнике и создать опасность для рабочих.

Канаты должны быть заменены при наличии любого из следующего:

• физическое повреждение, которое может помешать правильному функционированию и прочности каната
• перегибы, которые могут вызвать проблемы с отслеживанием или наматыванием каната на барабан или шкив подъемник
• потеря более чем одной трети первоначального диаметра наружных проводов из-за истирания, коррозии, трения, сплющивания или наклепа
• тепловое или электрическое повреждение, вызванное факелом или любым контактом с электрическими проводами
• доказательство того, что вспомогательный тормоз был активирован во время превышения скорости и зацепил подвесной канат сдвиг и после каждого события, которое может повлиять на целостность каната.

  Убедитесь, что нагрузочный конец проволочных подвесных канатов оснащен коушами соответствующего размера и закреплен с помощью сращивания с проушиной или аналогичными средствами. Никогда не используйте отремонтированный трос в качестве подвесного троса. Соединение проволочных подвесных канатов опасно, если не сделано должным образом. Используйте только проволочные канаты, соединенные друг с другом с помощью надлежащих коушей для сращивания с проушиной, соединенных скобами или накладками и болтами.

  Защищать подвесные канаты от процессов с выделением тепла. При работе с коррозионно-активными материалами, такими как кислоты, каустики или подобные материалы, экранируйте подвесные канаты или используйте проволочные тросы, прошедшие обработку, которые не будут повреждены веществами.

  Если на подвесных лесах используются зажимы для тросов, должно быть установлено не менее трех зажимов. Все зажимы, скобы и другие устройства, используемые с тросами, должны быть установлены в соответствии с рекомендациями производителя.

  Леса 9Подъемники 0009 являются критически важным компонентом подвесных лесов, поскольку они помогают регулировать высоту платформы, позволяя операторам приступить к работе. Подъемники предназначены для безопасного подъема платформы, если они используются в соответствии со спецификациями производителя. Никогда не допускайте, чтобы нагрузка на стойку любого подъемника для строительных лесов превышала в 3 раза номинальную нагрузку, указанную производителем для конкретного используемого устройства.

  При использовании лебедки для намотки барабана и выдвижении лесов до самой нижней точки перемещения количество каната должно быть достаточным для четырехкратного оборачивания вокруг барабана. При использовании других типов подъемников подвесные канаты должны быть достаточно длинными, чтобы леса могли перемещаться на уровень ниже без прохождения конца каната через подъемник, или же обеспечивать способ предотвращения прохождения конца через подъемник.

  Никогда не разрешайте использовать подъемники с бензиновым двигателем на подвесных лесах. Приводы и тормоза механических подъемников, используемых на подвесных лесах, должны быть ограждены и ограждены. Подъемники с механическим и ручным приводом должны иметь автоматическое тормозное устройство для безопасной поддержки, замедления и остановки груза при падении.

  Стандарт OSHA 1926.451(d)(13) Подъемные леса с механическим приводом и ручные тали должны быть испытаны квалифицированной испытательной лабораторией.

  Падения являются одной из наиболее распространенных опасностей, которым подвергаются рабочие на стройплощадке. Однако падения с подвесных лесов еще более опасны из-за экстремальных высот, которые могут быть связаны с работой. Рабочие на подвесных подмостках могут упасть с потенциальной высоты в сотни футов.

  OSHA требует, чтобы рабочие, находящиеся на строительных лесах на высоте более 10 футов над нижним уровнем, были защищены от падения на этот нижний уровень. Когда рабочие используют двухточечные регулируемые подвесные леса, они должны быть защищены как системой ограждений, так и системой индивидуальной защиты от падения .

  Стандарт OSHA 1926.451(g)(1)(ii) Каждый сотрудник на одноточечных или двухточечных регулируемых подвесных подмостках должен быть защищен как индивидуальной системой защиты от падения, так и системой ограждений.

  Первым шагом к обеспечению защиты рабочих от падения с подвесных лесов является обеспечение того, чтобы все подвесные леса были оснащены прочным и правильно сконструированным ограждение . Хотя большинство подвесных лесов поставляются с предварительно установленными ограждениями, рабочие должны знать требования, предъявляемые к ограждениям.

  Ограждения должны быть установлены со всех открытых сторон и на концах подвесных платформ лесов. Надлежащее ограждение состоит из верхней перекладины, промежуточной перекладины и подошвы и должно соответствовать следующим требованиям к прочности, применяемым в любом нисходящем или горизонтальном направлении:

  • Каждая верхняя перекладина должна выдерживать усилие не менее 200 фунтов.
  • Промежуточные перекладины, экраны, сетки, промежуточные вертикальные элементы, массивные панели и т. д. должны выдерживать усилие не менее 150 фунтов.
  • Бордюрные доски должны выдерживать усилие не менее 50 фунтов.

  Если используются экраны, сетки или массивные панели, они должны простираться от верхнего края системы ограждений до платформы лесов и вдоль всего проема между опорами. Высота верхнего края верхних поручней подвесных лесов должна составлять от 36 до 45 дюймов.

  Все рабочие на поддерживаемых лесах или рядом с ними должны носить каски! Должна быть предусмотрена дополнительная защита от падающих ручных инструментов, мусора и других мелких предметов.

  Стандарт OSHA 1926.451(h)(1) В дополнение к каскам каждый работник на строительных лесах должен быть обеспечен дополнительной защитой от падающих ручных инструментов, мусора и других мелких предметов.

  Подножки используются для защиты от падающих предметов и должны иметь высоту не менее 3½ дюймов от верхнего края до уровня поверхности для ходьбы/работы. Там, где инструменты, материалы или оборудование сложены на высоту, превышающую верхний край бордюрной доски, панели или экраны, простирающиеся от бордюрной доски или платформы до верха ограждения, должны быть сооружены на расстоянии, достаточном для защиты находящихся внизу работников.

  В некоторых случаях может потребоваться установка противомоскитных сеток, ловчих площадок или навесов для удерживания или отражения потенциально падающих предметов. Участок под лесами, на который могут упасть предметы, может потребоваться забаррикадировать, чтобы рабочие и пешеходы не могли попасть в опасную зону. Если падающие предметы слишком велики или тяжелы, чтобы их можно было удержать или отклонить, эти предметы необходимо закрепить и разместить подальше от края.

  Индивидуальные системы защиты от падения (PFAS), используемые на строительных лесах, должны крепиться стропами к вертикальному спасательному тросу. Каждый работник должен быть прикреплен к отдельной линии жизни. Никогда не соединяйте два или более вертикальных страховочных троса вместе или в одной и той же точке крепления. Вертикальные страховочные тросы нельзя использовать на двухточечных регулируемых подвесных лесах с подвесными компонентами, такими как несколько платформ.

  Вертикальные спасательные тросы должны быть закреплены в фиксированной безопасной точке крепления, независимо от строительных лесов. Спасательные тросы должны быть защищены от острых краев, порезов, истирания или других возможных повреждений. Безопасное анкерное крепление может включать конструктивные элементы зданий. Рабочие никогда не должны крепиться к стоякам, вентиляционным отверстиям, электрическим кабелепроводам или подобным компонентам, которые могут сломаться при падении.

  Стандарт OSHA 1926.451(d)(10) Веревки должны проверяться на наличие дефектов компетентным лицом перед каждой рабочей сменой и после каждого происшествия, которое может повлиять на целостность веревки.

  Индивидуальные системы защиты от падения (PFAS), используемые рабочими на подвесных лесах, должны быть не только правильно установлены, но и рабочие должны знать, как использовать, обслуживать и правильно носить эти системы.

  Проверяйте PFAS перед каждым использованием на предмет износа, повреждений и других повреждений. Немедленно извлеките из эксплуатации любые неисправные компоненты. Используйте оборудование PFAS только по назначению – для защиты рабочих! Никогда не используйте привязные ремни, страховочные привязи, стропы или другие компоненты для подъема материалов.

  Правильно надевайте привязь! Точка крепления страховочной привязи должна располагаться по центру спины пользователя на уровне плеч или в соответствии с инструкциями производителя.

  Каждый работник, который может подвергаться опасности падения, должен пройти обучение процедурам, которым необходимо следовать, чтобы свести к минимуму эти опасности.

  Видеопрограмма MARCOM по безопасности подвесных лесов в условиях строительства помогает объектам всех типов соблюдать правила OSHA по строительным лесам (29).CFR 1926.451) и помогает сотрудникам понять опасности работы с лесами и то, как эти риски можно минимизировать, зная правильные способы сборки, обслуживания и использования оборудования для строительных лесов.

  Видеопрограмма по безопасности включает в себя тест, форму расписания и посещаемости, свидетельство об обучении и журнал обучения сотрудников. Нажмите кнопку ниже, чтобы узнать больше.

  Weeklysafety.com раздает 10 бесплатных тем по безопасности. Кредитная карта не требуется! Воспользуйтесь преимуществом и получите бесплатный набор тем для совещаний по безопасности сегодня, нажав кнопку ниже.

  Загрузите этот бесплатный отчет сегодня и получите вдохновение для улучшения вашей программы безопасности на рабочем месте!

  Леса Superior, подвесные леса, качели, платформы, помост, сцены

  Подмости Superior с электрическим, пневматическим или ручным приводом обеспечивают безопасный и экономичный способ быстрого доступа к зданиям, резервуарам, дымовым трубам и другим конструкциям, которые обычно недоступны из земля.

  Помимо продажи, аренды и сервисного обслуживания мы обеспечиваем профессиональное проектирование и установку подвесных рабочих платформ.

  Когда использовать подвесные леса:

  • Гибкость: Легко изменить длину стандартной платформы (от 3 футов до 72 футов)
    Доступны более длинные длины
  • Вместимость: Легкие модульные сцены с грузоподъемностью более 1500 фунтов
  • Скорость: Моторы подвесных лесов обеспечивают быстрый доступ (35 футов/мин)
  • Простота сборки: Модульные столики быстро и легко собираются
  • Углы: фиксированные или регулируемые угловые секции могут использоваться для точного повторения контуров
    конструкции и обеспечения доступа в пределах от 1 до 2 футов рабочей поверхности
  • Консоли: Проход через стремена позволяет платформе выходить за точку подвеса

  72-футовую модульную сцену можно перевозить в пикапе!

  Модульная подставка

  Модульная подставка обеспечивает большую гибкость. Различные конфигурации могут быть созданы с использованием модульных секций платформы и палуб. Superior имеет ступени длиной от 6 футов до 60 футов (и длиннее) в зависимости от конфигурации. Сцена может быть построена практически любой желаемой длины с различными вариантами монтажа, включая проходные и концевые стремена.

  Использование: Когда традиционные леса нецелесообразны. Гибкость системы позволяет получить доступ к местам, обычно недоступным. Предназначен для специализированных задач, таких как техническое обслуживание, ремонт, монтаж, высотное строительство, силосы, промышленное применение, стадионы и многое другое.
  (чертеж предназначен только для иллюстрации)

  Подвесной (платформы и такелаж)

  Платформы могут иметь любую форму и размер для обеспечения безопасного доступа к рабочим зонам.
  Имеются угловые секции, повторяющие контур конструкции. Платформы могут быть сконфигурированы в одноточечной, двухточечной и многоточечной конфигурациях.

  Одноточечные
  1-метровые и 2-метровые рабочие клети.

  Двухточечный
  Двухточечный — это обычная площадка для качелей, длина которой может достигать 62 футов.

  Многоточечный
  Позволяет использовать более длинные платформы
  Платформы, расположенные под углом 90 градусов
  Более тяжелые грузы.

  Крыльцо
  Позволяет работать между балконами и под ними.

  Зажим для парапета
  Зажимы для парапетов и кровельные крюки — самый простой способ крепления несущих парапетов.

  Анкер с обратной связью
  Анкер с обратной связью/страховочной линией для постоянной и временной установки.

  Нижняя балка
  Нижняя балка достигает 3 футов под ненесущими выступами, такими как карнизы и мансардные крыши.

  Стандартная выносная опора
  Установка с выдвижной крышей (или стандартная выносная опора) позволяет быстро перемещать выносные опоры к следующему узлу.

  Наклонная балка
  Подставка с наклонной балкой требует переноса на крышу меньшего количества оборудования, что позволяет быстро установить и снизить трудозатраты для краткосрочных работ, таких как проверки.

  Удлиненная балка с вылетом
  Обеспечивает увеличенный вылет до 11 футов, при этом стандартный вылет составляет всего 2–3 фута.

  Шлюпбалка
  Стационарные установки, такие как шлюпбалки, являются отличным решением для выполнения повторяющихся работ.

  Подставка для штатива и подставка для голубя
  Распределяет нагрузку по площади, позволяя устанавливать оснастку через небольшое отверстие в верхней части судов, шахт лифтов, мостов, мостиков и т. д.

  Угловые секции

  Фиксированные и регулируемые угловые секции
  Компоненты могут быть добавлены во многих различных конфигурациях в зависимости от требований работы. Это самая гибкая система! Вот несколько популярных предметов.

  Фиксированные или регулируемые угловые секции могут использоваться для точного повторения контуров конструкции и обеспечения доступа в пределах от 1 до 2 футов рабочей поверхности. Вы можете выбрать из множества фиксированных и регулируемых угловых секций.

  Фиксированные углы

  • Легкая алюминиевая конструкция
  • Крепится к U-образной раме с помощью Quickpins
  • Поставляется с ограждениями
  • Экономичное решение
  • Доступен с 4 отдельными углами: 30°, 45°, 60° и 9°.0°

  Таблицы грузоподъемности и конфигурации Независимо от используемого типа или угла угловой секции грузоподъемность любой L-образной платформы зависит. Щелкните ссылку ниже, чтобы узнать о конфигурациях производителей и грузоподъемности.

  Регулируемая угловая секция
  Регулируемая угловая секция может образовывать углы от 20 до 90 градусов.

  Преимущества регулируемых угловых секций:

  • Можно сделать угловые секции 20, 30, 45, 51, 60, 72 и 90 градусов для легкой смены угла!
  • Изготовлен из антикоррозионной стали в сочетании с алюминиевыми деталями
  • Может использоваться с широким спектром конфигураций платформы
  • Может поставляться со шпинделем для облегчения регулировки (опция).
  • Уникальный дизайн и конструкция
  • Облегчает сборку и монтаж платформы
  • Хорошо сочетается с остальной частью подвесной платформы
  • Сборка с помощью быстроразъемных штифтов Эта уникальная регулируемая угловая секция заменит несколько фиксированных угловых секций, что сократит расходы и требования к хранению, сэкономив тысячи долларов.

  Технические характеристики регулируемого угла (PDF) >

  Варианты хомутов

  Хомуты прикрепляют подъемник к платформе. Сквозные стремена размещают подъемник за пределами платформы, позволяя рабочим беспрепятственно проходить мимо стремян (точки крепления). Это также позволяет рабочим выходить за пределы точки такелажа.

  Проходная стремя
  Высокая гусиная шея обеспечивает максимальную устойчивость платформы, позволяя рабочим свободно перемещаться.

  Низкопрофильная скоба для прохода

  Низкопрофильные скобы для прохода позволяют платформе приближаться к работе над такелажем, т. е. к потолкам, парапетам и т. д. или платформу UP-STAGE.

  Концевая скоба
  Прикрепляет подъемники лесов к концу платформы ALTREX.

  Двойной широкий хомут
  Для использования при установке двух платформ рядом друг с другом для создания более широкой рабочей зоны, увеличения грузоподъемности или работы под выступами.

  Подъемники

  Bisomac – Bee Access
  Новые тяговые подъемники BISOMAC210 и BISOMAC210L представляют собой тяговые подъемники нового поколения для новой эры сверхвысоких зданий. Простая в обслуживании и очень прочная, эта мощная полнофункциональная тяговая лебедка удивительно компактна и легка.

  • Устойчивость к перепадам напряжения обеспечивает плавный и устойчивый подъем даже на очень высоких зданиях
  • Простота сборки и разборки
  • Упрощенное обслуживание благодаря легкому доступу к боковой крышке
  • Меньшее количество деталей, требующих осмотра или замены
  • Хорошо сбалансирован. Две ручки для переноски для удобства переноски
  • Предназначен для обеспечения надежной работы и предотвращения неисправностей

  Лист технических характеристик BisMac210 (PDF) >



  BISOMAC210A

  BISOMAC210A (пневматический подъемник) точно такой же, как BISOMAC210 и BISOMAC210L Тяговые подъемники, за исключением того, что у них есть пневматический пневматический двигатель. Он также прост в обслуживании и очень долговечен. Эта мощная полнофункциональная тяговая лебедка очень компактна и легка.

  • Идеально подходит для покраски резервуаров и мостов
  • Используется там, где электричество трудно найти или его нет, или есть риск взрыва
  • Отлично подходит для любого промышленного применения
  • Работает аналогично BISOMAC210L

  BisMac210A (пневматическая лебедка) Спецификации (PDF) >

  * Регулируемая грузоподъемность до 1500 фунтов.

  Power Climber
  Устройство PC1, используемое при первичном строительстве и для общего обслуживания зданий, башен, мостов, плотин, кораблей, электростанций и т. д., устанавливает отраслевые стандарты надежности, универсальности и удобства обслуживания.

  • Надежность: простая конструкция сводит к минимуму количество электрических и движущихся частей, обеспечивая высокую надежность
  • Компактный: подходит для 14-дюймового отверстия
  • Низкие эксплуатационные расходы: модульная и открытая конструкция обеспечивает быстрый и простой осмотр и удобство обслуживания
  • Самоспасовка: Конец троса плавно и быстро сбрасывается через подъемник
  • Зарядка с казенной части
  • Конструкция, зависящая от нагрузки

  PC1 Технические характеристики (PDF) >

  PC3
  Новый PC3 предлагает наиболее простую, надежную и доступную по цене таль.

  • Простота эксплуатации, модернизации, обслуживания и обращения
  • Проверенная система тяги, зависящая от нагрузки
  • Практически невозможно заклинить трос
  • Обширные электрические усовершенствования
  • Работники всех уровней квалификации могут устранять большинство проблем

  Спецификации PC3 (PDF) >

  Astro
  Подъемник Astro — это компактный, мощный подъемник, идеально подходящий для использования практически в любых подвесных лесах.
