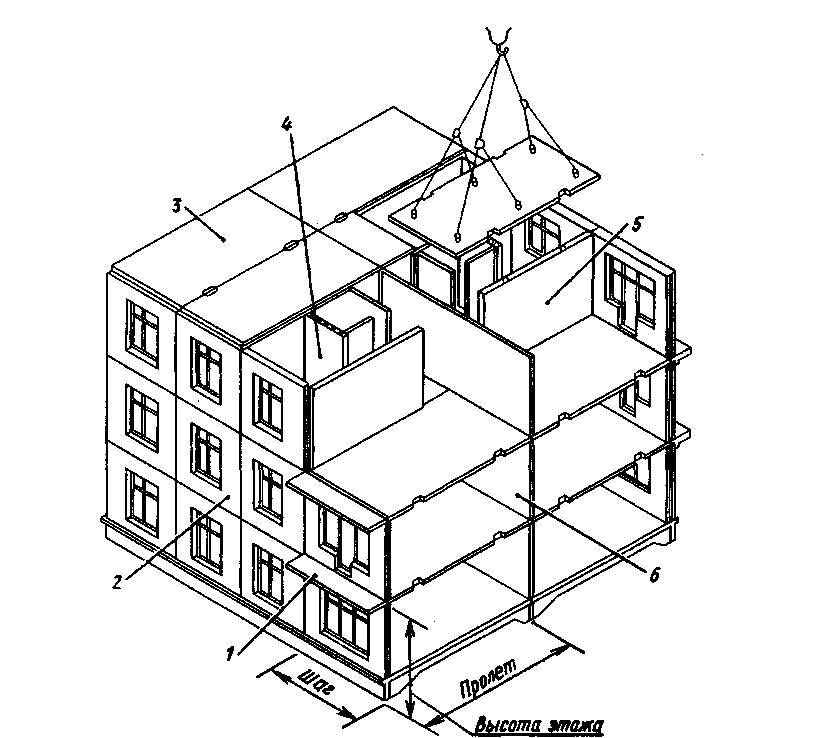

При строительстве панельного дома использовались железобетонные плиты: При строительстве панельного дома использовались железобетонные плиты длиной 6,2 м и шириной 1,5 м. Определите площадь, которую

Содержание

В каком доме жить безопасно

Поделиться

Твитнуть

Согласно исследованиям ООН, зависимость показателей здоровья нации лишь на 8-10% определяется качеством медицинского обслуживания, на 20% — наследственными факторами, на 20%— экологической ситуацией окружающей среды и на 50% — способом проживания.Часто мы недооцениваем воздействие строительных материалов и конструкций, окружающих нас, на собственное здоровье. А ведь городской житель, по оценкам экспертов ВОЗ, до 80% своего времени проводит в помещениях. Материал стен (несущих конструкций) играет далеко не последнюю роль в обеспечении безопасности нашего здоровья.Чем могут быть опасны такие материалы?

В последнее время чётко проявляется тенденция к химизации технологических процессов в строительстве. В качестве добавок к строительным материалам, будь то бетон, керамический кирпич, железобетон, керамика и пр.

, применяют отходы металлургической и химической промышленности. Безусловно, это удешевляет процесс их изготовления. Однако экономия на качестве и экологичности (безопасности) приводит к экономии на здоровье будущих жильцов.

На сегодняшний день рынок нового жилья Перми представлен как домами из керамического кирпича, так и железобетонных изделий (ЖБИ).

В результате исследования информационной базы данных компании «Резон» по предлагаемым на продажу квартирам в новостройках выяснилось, что домов, выполненных с применением железобетонных материалов, на 7% больше, чем домов, возведённых из керамического кирпича.

 А если рассматривать строительство новостроек в динамике, то, как видно из диаграммы, среди предлагаемых на рынке уже введённых в эксплуатацию домов преобладают дома из керамического кирпича, а среди строящихся с планируемым сроком сдачи до 2014 года — железобетонные: панельные и монолитно-каркасные.

Популярность последних у застройщиков не случайна. Использование монолитной и панельной технологий строительства позволяет застройщикам возводить здания повышенной этажности, а следовательно, рассчитывать на более высокую прибыль по проекту. К тому же скорость строительства по таким технологиям во много раз превосходит данный показатель домов из керамического кирпича.

Среди основных преимуществ стен, возведённых из керамического кирпича, можно отметить высокую прочность, морозоустойчивость, высокую теплопроводность. Основным технологическим свойством стен из керамического кирпича является пористость, которая способствует водопоглощению, теплопроводности, акустической изоляции стен и, следовательно, создаёт более благоприятные микроклиматические условия для проживания.

ЖБИ представляют собой особо прочный строительный материал, состоящий как правило из стальной арматуры, залитой раствором бетона. Железобетонные конструкции отличаются высокой устойчивостью к физическим, а также химическим воздействиям, водо- и влагоустойчивы, пожароустойчивы, и кроме того, устойчивы к коррозии.

При ответах на вопрос, в каком доме вы предпочли бы жить: в кирпичном или бетонном? — мнения вряд ли разделятся. При прочих равных условиях кирпич всё-таки считается более экологичным и благоприятным для здоровья материалом, обладающим великолепными технологическими характеристиками и особенностями.

Однако технология производства этого строительного материала несколько видоизменилась. Если раньше необож­жённые кирпичи изготавливались из глины, соломы и песка и являлись полностью рециклируемым строительным материалом, то теперь их нельзя отнести к таковым. Тем не менее по экологичности керамический кирпич находится на втором месте после древесины.

В отличие от вышеперечисленных материалов, железобетонные изделия обладают достаточно низким уровнем термосопротивления и плохой воздухопропускаемостью, что негативно сказывается на микроклимате помещений. Соответствующие характеристики плит перекрытия, стеновых блоков (основных ЖБИ) влияют на тепловой режим и режим влажности внутри помещения, заметно ухудшая его. К тому же если при монтаже ЖБИ не были предприняты меры по теплозащите, то вследствие нарушения вентиляции у проживающих в таких помещениях ухудшается самочувствие.

Кроме того, по мнению учёных, плиты перекрытия, стеновые блоки, а также прочие железобетонные изделия, при производстве которых используется щебень и песок, могут оказаться источником ионизирующего излучения, если по определённым причинам при их производстве использовались радиоактивные материалы.

Также отрицательное воздействие на самочувствие жильцов может оказывать арматура, которая используется в колоннах, межэтажных перекрытиях, стеновых панелях и прочих ЖБИ, экранизируя естественное электромагнитное поле Земли.

Проживание в домах, возведённых из керамического кирпича, оказывается более комфортным, нежели в железобетонных.

Кирпич «дышит», прекрасно изолирует от шума, сохраняет тепло. Однако объёмы строительства с применением ЖБИ растут более высокими темпами, вытесняя дома из керамического кирпича.

Проекты монолитных, монолитно-каркасных и панельных домов приобретают популярность не только у застройщиков, но и у покупателей. Панельные дома привлекают своей ценовой доступностью, монолитно-каркасные — уникальными, дополнительными «опциями» (свободной планировкой, высотностью более 20 этажей, ориентацией на «бизнес-класс» с вытекающими из этого характеристиками).

На сегодня при выборе дома такие критерии, как «экологичность» и «безопасность для здоровья», отходят на второй план. Большее значение приобретают цена, подходящий район, надёжность застройщика.

Подпишитесь на наш Telegram-канал и будьте в курсе главных новостей.

Поделиться

Твитнуть

ИНПАНС – Технология

Полностью соблюдая требования стандартов, технологии и ГОСТа для многоэтажных зданий, мы добавили ряд улучшений, касающихся более свободных планировок, повышения теплосбережения, внешнего вида, качества производства и монтажа панелей, чтобы Ваш дом обладал лучшими характеристиками современного частного дома.

НАРУЖНЫЕ СТЕНОВЫЕ ПАНЕЛИ

Железобетонные панели для строительства дома (Наружные трехслойные железобетонные стеновые панели) изготавливаются по индивидуальным проектным чертежам, в соответствии с требованиями действующего ГОСТа 31310-2015 «Панели стеновые трехслойные железобетонные с эффективным утеплителем». Из таких же панелей строятся высотные многоэтажные панельные дома.

Трехслойная железобетонная панель состоит из трех слоев:

• Наружного защитно-декоративного ж/б слоя толщиной 70 мм.

• Среднего слоя эффективного утеплителя толщиной 200-400 мм.

• Внутреннего несущего ж/б слоя толщиной 120 мм.

Внутренний и наружный ж/б слои изготавливаются из тяжелого бетона класса В25 на гранитном щебне и стальной арматуры класса А500С. В зависимости от проектных расчетов, закладывается двойная сетка из арматуры во внутреннем слое и одинарная в наружном.

Наружный и внутренний ж/б слои соединяются друг с другом при помощи жестких диагональных связей из нержавеющей стали PD и PPA финского производителя Peikko Group.

Толщина среднего слоя утеплителя определяется теплотехническим расчетом и может составлять до 400 мм. В базовой комплектации домов от компании «ИНПАНС» утеплитель в панелях имеет толщину 200 мм. При толщине утеплителя ЭППС в 200 мм, коэффициент сопротивления теплопередаче стены составляет 5,97 (м²•˚С)/Вт, что в 2 раза выше Российских требований по теплосбережению и соответствует более строгим Европейским нормам.

В качестве утеплителя мы используем материалы  имеющие соответствующие сертификаты, подтверждающие их безопасность и срок службы в трехслойных железобетонных панелях не менее 50 лет:

Экструдированный пенополистирол (ЭППС). Данный утеплитель имеет один из самых низких показателей теплопроводности в ряду другой аналогичной продукции. Он характеризуется химической стойкостью, высокой прочностью на сжатие, водо- и паронепроницаемостью, а также устойчивостью к образованию плесени и грибков. Таким образом, экструдированный пенополистирол не только обеспечивает теплоизоляцию, но и эффективно препятствует воздействию целого ряда других разрушительных и негативных факторов.

Каменная вата. Для трехслойных железобетонных панелей мы применяем специально разработанную высокопрочную каменную вату с вертикальными и горизонтальными бороздками, образующие вентиляционный зазор для вентиляции утеплителя и отвода образующегося конденсата. Каменная вата является негорючим материалом, а показатель теплопроводности каменной ваты на 20% ниже, чем у ЭППС.

*По согласованию с Заказчиком, могут использоваться другие виды утеплителя.

В конструкции трехслойной железобетонной стены, любой утеплитель надежно защищен наружным ж/б слоем от возможных негативных воздействий на него из окружающей среды (УФ-излучение, осадки, и другие), а внутренний ж/б слой не дает составляющим веществам утеплителя проникать внутрь Вашего дома. Кроме того, внутренний ж/б слой защитит утеплитель от последствий возможного пожара.

ИЗГОТОВЛЕНИЕ СТЕНОВЫХ ПАНЕЛЕЙ

Для производства стеновых ЖБИ панелей для строительства частного дома, также как и для многоэтажных домов, требуется современное дорогостоящее оборудование, которым располагают только крупные заводы ЖБИ. Компания «ИНПАНС» с 2014 года успешно сотрудничает с заводом ЖБИ «СиБ-центр», расположенном под Санкт-Петербургом, которое является одним из самых современно оснащенных в своей отрасли предприятий, выпускающее свыше 250 наименований сборных железобетонных изделий и конструкций для промышленного и гражданского строительства. Также, у нас есть договоренности о производстве стеновых панелей с заводами, расположенными в Москве, Нижнем Новгороде, Костроме, Новочебоксарске.

Завод ЖБИ «СиБ-центр», в частности, имеет в своем распоряжении шесть формовочных столов/поддонов размером 4,25х16,5м с системами виброуплотнения и подъема на угол до 80 градусов, укомплектованных магнитной бортоснасткой, которые являются основой выпуска трехслойных и однослойных стеновых панелей.



Оборудование по производству стеновых панелей позволяет изготавливать стеновые панели с любыми индивидуальными характеристиками (наружными размерами, толщиной, размерами оконных и дверных проемов) длиной до 16 метров и высотой до 4 метров, однако доставить такой негабаритный груз до участка строительства, как правило, очень дорого, а зачастую вообще не возможно. Поэтому для соблюдения требований к стандартным грузоперевозкам, мы изготавливаем панели максимальной высотой 3,32 м (высота этажа 3,1 м) и максимальной длиной 7,8 м.

В большинстве случаев таких максимальных размеров достаточно, чтобы реализовать любой проект дома и минимизировать количество межпанельных швов, а стыки панелей делать в створе несущих внутренних стен и/или перегородок.

Оконные и дверные проемы, закладываются исходя из проекта, их размеры могут быть практически любой ширины и высоты, кроме того, возможно делать арочные проемы, круглые или любой другой формы.

Для монтажа окон и дверей в оконных и дверных проемах между ж/б слоев устанавливается деревянная доска толщиной 50 мм на всю ширину утеплителя, с помощью крепежа доска надежно замоноличивается.

Также в наружном ж/б слое в оконных проемах формируются так называемые «четверти» для более качественного монтажа окон.

ФАСАДНЫЕ РЕШЕНИЯ

Учитывая все результаты накопленного многолетнего опыта при проектировании, строительстве и эксплуатации крупнопанельных многоэтажных зданий, а также возможности применения современных материалов и подходов к изготовлению стеновых панелей, компания “ИНПАНС” опробировала и готова предложить Вам ряд надежных и недорогих решений по приданию фасаду Вашего дома выразительности и индивидуальности:



• Формование наружной поверхности. Перед заливкой бетонной смеси на формовочный стол укладываются специальные листы-матрицы имитирующие различные фасадные материалы. После заливки и застывания бетонной смеси на наружной поверхности панели остается отпечаток в точности повторяющий не только контур, но и фактуру, например кирпича, камня, деревянного бруса. Листы-матрицы возможно изготовить практически для любого материала. Отформованная таким образом бетонная поверхность не сотрется со временем и останется всегда неизменной.



• Отмыв заполнителя. Для создания данной фактуры в процессе производства на наружную поверхность панели наносится специальный состав, препятствующий застыванию небольшого слоя бетона глубиной 3-5 мм. После застывания основной массы бетона и подъема панели в вертикальное положение, незастывший слой смывается напором воды и, присутствующий в бетонной смеси гранитный щебень, появляется на поверхности. Фасад получается, как бы, обсыпан маленькими гранитными камушками. Данное решение не требует окрашивания.



• Царапанный бетон. Данная фактура создается путем проведения по поверхности только схватившегося бетона специальными жесткими щетками. Щетки оставляют на бетонной поверхности следы-канавки, создавая эффект «царапанного бетона». Канавки могут протягиваться как в вертикальном, так и в горизонтальном положении.



• Отделка фасадными материалами. По Вашему желанию, наружная поверхность также, может быть облицована любыми другими фасадными материалами (клинкерный кирпич, деревянный планкен, фиброцементный сайдинг и т.п.).

Используя данные фактуры по отдельности или сочетая их, можно воплотить на фасаде Вашего дома практически любое дизайнерское решение.

Большинство фасадных решений реализуется в процессе изготовления стеновых панелей, на участок приходят панели уже с готовой отделкой.

Побробнее о вариантах фасадных решений

ВНУТРЕННИЕ НЕСУЩИЕ ПАНЕЛИ

Внутренние несущие железобетонные стеновые панели производятся на том же оборудовании, что и трехслойные наружные панели. Они состоят из одного слоя тяжелого бетона класса В25 и стальной арматуры. Толщина внутренних несущих панелей, в зависимости от проектных решений, составляет от 120 до 180 мм.

Проемы во внутренних несущих стенах, также как и в наружных, можно сделать прямоугольными, арочными или другой формы.



Качество внутренней поверхности наружных и внутренних панелей ровное и не требует выравнивающей штукатурки, достаточно нанести финишную шпаклевку, либо, например в санузле, сразу приклеить плитку. Допуски на перепады по всей плоскости панели не более 3-5 мм.

Кроме того, в отличие от стен из блочных материалов, таких как кирпич, газосиликатные и другие блоки, внутренняя поверхность железобетонных панелей не имеет технологических швов и является однородной. На них невозможно образования трещин, а при отделке стен не требуется применение армирующей сетки.

Места соединения панелей внутри дома (межпанельные швы) замоноличиваются бетоном при их монтаже. Угловые межпанельные швы имеют ширину всего 80-120 мм и выполняются в плоскости стен. А межпанельные швы линейных панелей мы проектируем и делаем в створе несущих стен или перегородок, для того чтобы их скрыть.



При изготовлении наружных и внутренних железобетонных панелей, в них можно заложить штробы для разводки электропроводки и другие технологические отверстия по Вашему проекту. Это значительно упрощает и ускоряет процесс прокладки инженерных коммуникаций.



Для возможности разнообразия планировочных решений, конструкторы компании «ИНПАНС» стараются делать минимальное количество внутренних несущих стен, а в некоторых решениях можно обойтись вообще без них. Основная задача внутренних несущих стен служить опорой для плит перекрытия.

ПЛИТЫ ПЕРЕКРЫТИЯ

В качестве межэтажных перекрытий мы применяем проверенные и надежные многопустотные плиты перекрытия марок ПБ и ПК. Благодаря современному оборудованию, плиты ПБ могут быть изготовлены любой длины, при этом, плиты перекрытия толщиной 220 мм могут перекрывать пролет длиной до 7 метров, а плиты толщиной 265 мм могут перекрывать пролет до 10 метров. Стандартная ширина плиты перекрытия составляет 1,2 м.

Помимо стандартной ширины, плиты ПБ могут быть разрезаны вдоль на доборные плиты (размерами 290, 470, 650, 830, 1010 мм). Кроме того, плиты ПБ могут быть  разрезаны по диагонали без потери несущей способности.

В случае необходимости, сделать балконную плиту, плиту с консольным опиранием либо с нестандартными отверстиями (например для дымоходов большого диаметра) такие плиты изготавливаются полностью монолитными, по аналогии с внутренними несущими стенами, по соответствующим чертежам с необходимым для каждого конкретного случая армированием.

Для устройства больших проемов в перекрытии пустотных плит (например, для лестничного проема или установки вентиляционных шахт) мы используем стандартные стальные кронштейны PETRA® финского производителя Peikko Group, которые позволяют открыть проем шириной до 2,4 метра (ширина 2-х стандартных плит перекрытия).



Вариативность современных плит перекрытия позволяет выполнить любое объемно-планировочное решение конструкции Вашего дома, а их монтаж занимает всего несколько часов.

ДОСТАВКА И МОНТАЖ СТЕНОВЫХ ПАНЕЛЕЙ

Стеновые панели доставляются с завода панелевозами, стандартный панелевоз может привезти панели общей длиной 2Х7,8 метра и общей массой не более 20 тн. Как правило, стеновые панели для двухэтажного дома 10х10 метров доставляются 10 рейсами стандартных панелевозов. Как правило, доставка и монтаж стеновых панелей производится в один день.



Важно! Необходимо наличие или устройство к участку строительства подъездной дороги для панелевозов и площадки для автокрана.

Монтаж стеновых панелей на фундамент производится автокраном, который располагается между фундаментом и панелевозами. Автокран снимает стеновые панели с панелевоза и сразу их устанавливает в проектное положение на фундаменте. Процесс установки одной панели в среднем занимает 15-20 минут. А все стеновые панели одного этажа монтируются в течение одного-двух дней в зависимости от их количества.



Важно! Выбор автокрана осуществляется исходя из веса стеновых панелей и расстояния, на которое нужно переместить панель. В нашей практике мы использовали краны грузоподъемностью от 25 до 120 тонн.

Стеновые панели монтируются в проектное положение, заранее отмеченное на фундаменте, на подстилающий слой раствора и закрепляются на временных опорах (подкосах):



Сразу после монтажа стеновых панелей на них укладываются плиты перекрытия, промежутки между плит перекрытия армируются:



Соединение стеновых панелей между собой производится путем замоноличивания тяжелым бетоном мест стыковки внутреннего несущего слоя. Для связи стеновых панелей между собой на горизонтальных торцах несущего слоя с шагом 400-500 мм закладываются стальные тросовые петли финского производителя Peikko Group. При установке стеновых панелей рядом, тросовые петли соседних панелей пересекаются, образуя узел, в который вставляется арматура.





Далее выставляется опалубка и все узлы этажа заливаются бетоном одновременно с узлами и промежутками между плит перекрытия. Тем самым образуется единая сборно-монолитная конструкция этажа.

При такой технологии стыковки внутреннего железобетонного слоя стеновых панелей межпанельный шов становится герметичным, он не пропускает ни ветер, ни влагу с улицы.



После схватывания бетона в монолитных участках, временные опоры (подкосы) снимаются и можно приступать к монтажу панелей следующего этажа.



Данная технология монтажа стеновых панелей также используется при строительстве современных многоэтажных панельных домов, и поправу считается самой передовой в отрасли.

Стеновые панели практически не дают усадки, и к внутренней отделке можно приступать сразу после окончания строительно-монтажных работ.

ЗАЧЕКАНКА МЕЖПАНЕЛЬНЫХ ШВОВ

После замоноличивания, внутренний несущий железобетонный слой полностью исключает проникновение в дом влаги и ветра с улицы, в промежуток между утеплителем, устанавливается полоса из минеральной ваты либо это место заполняется монтажной пеной. Затем в створе наружного железобетонного слоя вставляется жгут из вспененного полиэтилена и сверху наносится герметик для межпанельных швов, который можно окрасить в цвет фасада. В отличие от многоэтажных домов, для наших домов мы делаем швы шириной всего 20-25 мм.



Для скрытия межпанельных швов снаружи дома, их можно просто покрасить в один цвет с фасадом, либо закрыть, например угловой клинкерной или фиброцементной плиткой, а также использовать другие материалы.

Для скрытия межпанельных швов снаружи дома, их можно просто покрасить в один цвет с фасадом, либо закрыть, например угловой клинкерной или фиброцементной плиткой, а также использовать другие материалы.

МЕЖКОМНАТНЫЕ ПЕРЕГОРОДКИ

Не несущие внутренние стены (перегородки) могут быть сделаны из любых материалов по Вашему желанию. Компания «ИНПАНС» предлагает изготовить перегородки из влагостойких полнотелых пазогребневых плит (ПГП). Перегородки могут быть выполнены однослойными из ПГП толщиной 80 или 100 мм, а также многослойными с включением между двух перегородок слоя минеральной ваты для увеличения звукоизоляции между комнатами.



Срок монтажа внутренних перегородок составляет 1-2 недели, и производится одновременно с монтажом чердачного перекрытия и крыши.

ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ

При наличии холодного чердака в Вашем доме, чердачное перекрытие выполняется по деревянным балкам с шагом 600 мм, между которыми укладывается слой утеплителя (минеральной ваты) толщиной 200 мм, затем сверху перекрытия перекрестно укладывается еще один слой минеральной ваты толщиной 100 мм.

Таким образом, общая толщина утеплителя составляет 300 мм, такое утепление входит в базовую комплектацию наших домов.

Снизу перекрытие подшивается пароизоляционной пленкой для предотвращения попадания влаги изнутри помещения в утеплитель.

СКАТНАЯ КРЫША

Скатная крыша выполняется по деревянным стропилам, далее крепится ветро-влагозащитная мембрана, обрешетка и контробрешетка. В зависимости от Ваших пожеланий и архитектурных решений, устраивается финишное покрытие. Самыми распространенными являются металлочерепица или мягкая битумная черепица.



При выборе материалов финишного покрытия крыши, мы рекомендуем использовать только качественные материалы с подтвержденной гарантией изготовителя.

ПЛОСКАЯ КРЫША

Устройство плоской крыши производится по железобетонным плитам перекрытия, с установкой железобетонных парапетов по всему периметру дома. Перекрытие утепляется эсктрудированным пенополистиролом, делается разуклонка, нижний слой гидроизоляции и двойной слой верхней гидроизоляции. Также устраиваются водосточные воронки, вентиляционные и дымоходные каналы.



Остались вопросы? С удовольствием ответим на них.

Напишите Ваш вопрос в форме обратной связи, на адрес электронной почты или позвоните нам.

Напишите нам

Ваше имя

Контактный телефон и/или E-mail

Местонахождение Вашего участка

Ваш вопрос

размеры перекрытия ЖБ, толщина покрытий днищ в панельном доме

Железобетонные плиты перекрытия – это материал, который активно задействуют при строительстве многоэтажных домов. Их основная роль состоит в перекрытии этажей дома. Благодаря широкому разнообразию размеров и конструкции ЖБИ плиты зарекомендовали себя с положительной стороны в любой отрасли строительства. Как правило, представленные изделия используют при накрытии лотков теплотрасс, при прокладывании коммуникационных тоннелей.

Содержание

  • 1 Характеристика и виды
  • 2 Размеры для перекрытий и днищ
  • 3 Стандартные
  • 4 Стоимость

Характеристика и виды

В настоящее время ЖБИ плиты слегка утеряли прежние позиции в области многоэтажного строительства. Причина в том, что строители стали активно задействовать монолитно-каркасное строительство, суть которого заключается в формировании одной цельной плиты по всей площади дома.

Что такое плиты перекрытия Сортамент и как они используются, можно узнать из данной статьи.

Конечно, такой метод обладает своими недостатками: затраты времени и труда. Поэтому ЖБИ плиты еще продолжают внедрять при выполнении определенных задач.

Главным достоинством таких изделий перед монолитной конструкцией является низкая цена. Кроме этого, ЖБИ плита не нуждается в привязки по времени, а вот монолит нуждается в безостановочном процессе.

Какой состав мдф плиты можно прочесть из статьи.

К положительным качествам представленных изделий можно отнести высокое качество, простота монтажа, нет надобности задействовать дополнительные монтажные работы. Главной особенностью ЖБИ плит перекрытия остается отсутствие усадки.

Как используют плиты перекрытия ребристые и другого образца можно узнать из данной статьи.

Подобные изделия обладают отличными прочностными показателями, критериями жесткости, стойкости к огню, звуко-и теплоизоляции. Для конкретных целей могут использоваться изделия с водо- и газонепроницаемой структурой. Последний вариант применяется при постройке жилых и общественных домов.

ЖБ плиты перекрытия размеры гост и другие данные можно прочесть из данной статьи.

На видео – размеры железобетонных плит перекрытия:

Железобетонные плиты подвергаются тщательному армированию, благодаря чему удается придать конструкции дополнительную прочность и долговечность. Кроме этого, применяют в этом случае не обычное. А напряженное армирование, которое может выдержать давление до 8 кПА и при этом не разрушиться. Срок эксплуатации такого изделия составит не один десяток лет.

Чтоб разобраться с представленной продукцией, необходимо определить виды плит и характерные для них размеров.

О том как использовать плиты перекрытия пустотные можно узнать из данной статьи.

ЖБИ изделия могут быть представлены в следующем виде:

  1. Балочные. Их задействуют при строительстве домов, их монтаж ведется на расстоянии не выше 3 м. Укладка на опоры ведется с промежутком 1,2 см. после этого они закрепляются при помощи плитной арматуры. Значение опорной толщины не должно быть более 0,15 м.
  2. Плитные. Внизу у них присутствуют стержни, которые необходимо заполнить при помощи цемента. Они прилегают к несущей стены с промежутком 2-3 см. Если пролет составляет менее 3 м, то используемые плиты должны обладать толщиной от 15 см со стандартным размером плиты перекрытия.
  3. Вкладышевые. Для этих перекрытий характерно наличие серии балок с вкладышами. Присутствующие пустоты заливаются бетон. Для подобных изделий свойственны недостаточные показатели шумоизоляции, однако процесс отделки при помощи штукатурки намного упрощается.
  4. Ребристые. К каркасу ведется монтаж элементов, которые служат для зашивания древесиной. Пространство между балками не должно превышать 0,5-1 м. Такие изделия могут иметь сложную конструкцию, а использоваться на длине до 6м, но это зависит от изначального размера ребристой плиты перекрытия по ГОСТу.

Какие перекрытия между этажами в частном доме лучше всего использовать можно узнать из данной статьи.

Размеры для перекрытий и днищ

ЖБИ плиты, кроме того, что активно используются при возведении многоэтажных домов, зарекомендовали себя с положительной стороны при строительстве колодца. В этом случае необходимо выбирать подходящее изделие с учетом размеров, которые представлены в таблице.

О том как используется плита перекрытия пк 12 можно узнать в данной статье.

Таблица 1 – Коллекторные плиты днища КД

Наименование Длина, мм. Ширина, мм. Высота, мм.
КД-21 700 2080 140
КД-25 700 2080 140
КД-30 1600 2080 160
КД-36 2200 2080 160
КД-42 2800 2080 160

Стандартные

Все ЖБИ плиты перекрытия используют согласно указаниям в рабочих чертежах панелей, которые определяются ГОСТом 21924.2-84. С учетом проекта конкретного дома представленные панели могут быть оснащены такими элементами:

  • закладные изделия;
  • выпуски арматуры;
  • местные вырезы;
  • отверстия.

Если в процесс изготовления плиты применялось непрерывное армирование, а также разнотемпературное электротермическое напряжение, то необходимо задействовать высокопрочную проволочную арматуру. Чтобы поднять и выполнить монтаж указных изделий, необходимо задействовать специальное оснащение. Расположение и габариты отверстия в плитах ГОСТ 21924.2-84 можно определить по чертежам, которые имеются в составе проектной документации применяемого захватного устройства.

Как использовать плиты перекрытий железобетонные многопустотные описано в статье.

Имеющиеся в плитках пустоты служат для опирания по 2 или 3 сторонам, они расположены параллельно направлению, по которому ведется длина панелей перекрытия.

Если задействовать плиты перекрытия для опирания по 4 сторонам, то расположение пустот будет параллельно каждой из любых сторон контура изделия. Плиты перекрытия, которые служат для опирания по 2 или 3 сторонам, производятся заранее напряженными.

В доме из газобетона возможно использовать деревянные плиты перекрытия, а как это делается описано в статье.

Имеются изделия, которые в ходе производства получаются с ненапрягаемой арматурой. Для них характерны такие размеры:

  • толщина – 220 и 260 мм;
  • длина – 4780 и 5680 мм;
  • диметр пустоты – 159 мм, 140 мм, 127 мм.

Согласно ГОСТ 21924.2-84 габариты ЖБИ плит перекрытий подразделяются на 5 видов, для каждого из которых характерны свои размеры.

О том какова должна быть несущая стена из газобетона, что бы на неё можно было уложить плиту перекрытия описано в данной статье.

Таблица 2 – Виды и стандартные размеры ЖБИ панелей

Марка Структура Диаметр пустот Толщина, м Длина, м Ширина, м
Сплошная однослойная _ 1,2 3-3,6 4
Сплошная однослойная _ 1,6 2,4-6 1,2-6
1ПК Круглые пустоты 1,6 2,2 7,2 3,6
2ПК Круглые пустоты 1,4 2,2 1,7-6 1,2-6
ПБ Многопустотные _ 2,2 2,5 1

Стоимость

Цена представленной продукции также зависит от такого параметра, как размер.

Таблица 3 – Стоимость железобетонных перекрытий

Марка Длина, м Ширина, м Высота, м Цена, рубли
ПК 17-10,8 1,68 9,9 0,22 2 580
ПК 39-12,8 3,88 1,2 0,22 7 150
ПК 458-15,8 5,78 1,6 0,22 13 280
ПК 66-15,8 6,58 1,6 0,22 18 760
ПК 79-15,8 7,88 3,6 0,22 26 950
ПК 89-12,8 8,88 6 0,22 39 330

Железобетонные плиты перекрытия – это изделия, которые характеризуются высокими показателями прочности и долговечности. Достигается это благодаря наличию армирования, которое может быть выполнено различными способами, чего нет в деревянной балке перекрытия. При выборе ЖБИ конструкции необходимо обращать внимание не только на ее преимущества и недостатки, но также и такой параметр, как размер.

“Смена эпох”

“Смена эпох” в строительстве из сборного железобетона уже произошла – или произойдет в ближайшее время. ЕСТП (http://estp-blog.ru/rubrics/rid-19331/)  Блог уже писал, что сегодня панельные технологии (каркасные и бескаркасные) с использованием стеновых и фасадных железобетонных плит стали гораздо более гибкими, а сами плиты – куда более качественными по сравнению с продукцией советских ДСК.

Разнообразие архитектурных решений, “умные” планировки, практически любая этажность и высота потолков, множество разных расцветок и вариантов отделки фасадов – таким выглядит современное панельное домостроение. Очень скоро оно станет формировать основу массового сегмента строительного рынка – точно так же, как это произошло в Европе.

Эксперты даже уверяют, что в скором времени до 80% новых зданий в российских мегаполисах будут строить уже не по монолитной технологии, а именно с применением современных железобетонных сборных конструкций: “За 6-8 лет, – говорят они, – современные железобетонные конструкции победят монолит со счетом 80:20″ (речь идет о процентном соотношении в рыночной доле)“.

Кстати: в Москве с 1 сентября 2015 года перестали утверждать проекты старых серий панельных домов. Там, по словам вице-мэра Марата Хуснуллина, “уже сегодня производятся панели новых серий, которые позволяют строить современные, удобные, привлекательные жилые дома“.

Новые здания предусматривают свободную планировку квартир, полноценные угловые секции, разнообразие фасадных решений и использование первых этажей для размещения предприятий обслуживания. Кроме того, согласно новым требованиям, дома можно варьировать по высоте для гармоничной застройки любой жилой среды.

Примечателен и опыт Санкт-Петербурга, где ведущие застройщики еще в начале 2000-х начали внедрять финский опыт. Им не пришлось долго ждать, пока старые ДСК “перестроятся” и начнут выпускать плиту приемлемого сортамента. Выбор на рынке ЖБИ появился довольно быстро, причем пионерами выступили именно европейские производители. Так, уже с 2009 года финский концерн Betset Oy открыл свой завод в окрестностях Пушкина (пригород Санкт-Петербурга).

Основной ассортимент этого предприятия – преимущественно панели для внутренних перегородок многоэтажных зданий, а также фасадные плиты. Они могут быть однослойными и многослойными (причем в последнем случае жесткая теплоизоляция воспринимает силы растяжения и перераспределяет нагрузки между слоями бетона, что гарантирует высокую несущую способность плиты).

В соответствии с требованиями заказчика, плиты могут поставляться с дверными и оконными проемами или глухие, разных размеров и разной окраски – от серых (классических бетонных) до разноцветных. Фасадные элементы могут быть несущими или навесными, с изоляцией или без, с разными вариантами наружной отделки. Выпускаются и панели с кирпичной текстурой, а также специальные цокольные панели. На производстве в Санкт-Петербурге освоены основные и самые популярные типоразмеры (головные заводы фирмы расположены в Финляндии, в городах Кююярви и Хямеенлинна).

Перспективы новых технологий, в общем, очевидны. Применение сборных железобетонных плит, изготовленных на заводе в соответствии с конкретным проектом, значительно ускоряет строительство по сравнению, скажем, с монолитным бетонированием. Нанесение утеплителя в заводских условиях обеспечивает высокое качество и долговечность плит. При этом все изделия имеют идеально ровную поверхность, что практически освобождает от необходимости дополнительно штукатурить и выравнивать стены.

При этом массовый выпуск новых панелей и высокая локализация производства позволяет значительно снизить цену на них (по сравнению с импортными стройматериалами). Неудивительно, что вслед за дочерними компаниями европейских застройщиков (таких, как YIT, NCC, Lemminkainen Construction) к новым технологиям начали присматриваться и российские – среди них О2 Development, “Группа ЛСР” и другие. Причем с применением панелей строятся не только объекты классов “эконом” и “комфорт”, но и дома, заявленные в бизнес-класс. Среди подобных объектов в центре Санкт-Петербурга, построенных с использованием исключительно панельных технологий – жилой комплекс “Ориенталь” (YIT) на набережной реки Карповки.

Компания “Абсолют Строй Сервис”, сделавшая себе имя в кирпичном строительстве, в ближайшее время также запустит собственный масштабный проект именно на основе “финской плиты”. Речь идет о пригородном жилом комплексе “Новый Петергоф”: если первые три очереди сдавались исключительно “в кирпиче”, то следующие будут выполняться с применением навесных фасадных плит “Бетсет”.

По мнению компании-застройщика, это наиболее правильный выбор с точки зрения соотношения “цена-качество”. Кроме того, финская плита красива и практична, что обязательно оценит и потребитель. Кстати, в новых корпусах будет предусмотрена вся инфраструктура комфорт-класса – современные лифты, помещения для консьержей, колясочные и так далее. Руководство “Абсолют Строй Сервис” уверено, что освоение современных технологий поможет компании занять свое место в ряду наиболее передовых и прогрессивных застройщиков Петербурга.

Для справки:

7 мифов о панельном строительстве

Миф №1: унылый внешний вид

Уже неправда. Фасадные элементы для современных панельных домов могут изготавливаться разных цветов и с разными вариантами наружной отделки (вплоть до кирпичной текстуры).

Миф №2: в панельных домах – тесно

В проектах современных панельных домов часто встречаются квартиры со свободной планировкой, что позволяет распределять метры по своему усмотрению. Площадь трехкомнатной квартиры в таких домах может достигать уже не 50 кв. м, а 70-80 кв. м. Пресловутые кухни в таких квартирах тоже больше, чем в домах старых серий – от 8 до 12 кв. м.

Миф №3: низкие потолки

Тоже неправда. Высота потолков в “хрущевке” составляла в 2,5 м, в то же время в самых бюджетных домах новых серий – уже 2,6 м. Сортамент современных плит позволяет делать потолки и выше.

Миф №4: невозможно сделать перепланировку

Данное ограничение не распространяется на дома, построенные по каркасно-панельной технологии, в которых запрещено сносить только колонны. На стены подобные ограничения не распространяются, так что покупатель может вносить изменения в структуру планировки по своему усмотрению.

Миф №5: в панельных домах холодно

Неправда. Современные панельные дома значительно теплее советских. Самая популярная технология панельного строительства – это трехслойная стеновая “сэндвич-панель”. Железобетонные конструкции снаружи и внутри, между ними утеплитель, швы герметизированы.

Миф №6: плохая звукоизоляция

Считается, что в плане звукоизоляции панели далеко до кирпича. В 60-70-е годы ХХ века это действительно было так: панельные серии, которые использовались в то время, имели ряд конструктивных недоработок, что и приводило к повышенному уровню шума. Однако дома современных панельных серий имеют звукоизоляционные свойства не хуже кирпичных, за счет того же уплотнителя.

Миф №7: влага и плесень

Благодаря герметизации швов на основе современных европейских смесей эта проблема также осталась в прошлом. Владельцы квартир могут забыть о промерзании углов, ветре из всех щелей и прочих неприятностях, приписываемых (часто напрасно) панельным домам прошлого века.

 Александр Егоров

http://estp-blog.ru/rubrics/rid-19331/

Панельное домостроение | это… Что такое Панельное домостроение?

У этого термина существуют и другие значения, см. Панель.

Панельные дома в Ростоке, 2003

Панельное домостроение — один из способов сборного строительства, основанный на использовании предварительно изготовленных крупных железобетонных панелей и плит заводского производства при возведении крупных жилых, административных и зданий общественного назначения[1][2].

Содержание

  • 1 Описание
    • 1. 1 Каркасные здания
    • 1.2 Бескаркасные здания
  • 2 Элементы конструкции
    • 2.1 Панели для внешних стен
    • 2.2 Панели для внутренних стен
    • 2.3 Плиты перекрытий
  • 3 Технологический процесс
    • 3.1 Проектирование и изготовление
    • 3.2 Перевозка
    • 3.3 Возведение
  • 4 История
    • 4.1 В мире
    • 4.2 СССР
    • 4.3 Германская Демократическая Республика
  • 5 См. также
  • 6 Примечания
  • 7 Литература

Описание

Из архивов Fotothek и Bundesarchiv:

Производство…

…Доставка панелей для наружных стен…

…На строительной площадке…

…Дом за домом

Основными видами возводимых панельных зданий в настоящее время являются каркасные и бескаркасные. К первому типу относят каркасно-панельные, а ко второму — крупнопанельные. Монтаж зданий обоих типов производится из индустриальных сборных железобетонных конструкций[3][4].

Каркасные здания

Каркасно-панельные здания подразделяются на две конструктивные схемы: с полным каркасом и с внутренним каркасом[3].

Здания, возведённые по схеме «полный каркас» конструктивно представляют собой пространственный каркас, который образуется при помощи внешних опорных стоек-колонн и ребристых панелей перекрытия. К стойкам каркаса крепятся панели стен и внутренних перегородок, которые являются несущими[3]. Кроме того, к схеме «полный каркас» относятся здания с поперечным и продольным каркасом[4].

В зданиях типа «внутренний каркас» внешние опорные колонны отсутствуют, а в роли несущих выступают внутренние колонны и панели наружных стен на которые опираются плиты перекрытий[3].

Пролёты каркасно-панельных зданий составляют 5,6 м или 6 м. Вдоль здания разнесены колонны с шагом 3,2 м или 3,6 м. Высота этажей таких зданий составляет 2,8 м при двухэтажной разрезке колонн. Соединение ригелей и колонн сварное. Колонны имеют консоли, которые проходят сквозь и изготавливаются из прокатной двутавровой стали. Ригели опираются на эти консоли, своей нижней частью, выполненной с подрезкой[4].

В каркасных зданиях повышенной этажности (высотой от 12 до 16 этажей и выше) шаг между поперечными рамами составляет 6 м, что позволяет осуществить более свободную планировку помещений[4].

Высота этажей в зданиях повышенной этажности, в зависимости от их назначения, может составлять:

  • Административные здания, медицинские и учебные учреждения — 3,3 м[4].
  • Жилые здания и гостиницы — 2,8 м[4].
  • Конструкторские бюро, торговые центры, лабораторные корпуса — 3,6 м или 4,2 м[4].

Бескаркасные здания

Крупнопанельные здания относятся к типу бескаркасных. В зависимости от этажности здания и его назначения, существуют различные конструктивные схемы[3].

Крупнопанельные жилые здания и дома гостиничного типа высотой до пяти этажей делятся на три основных схемы:

  • Здания с несущими наружными и внутренними поперечными и продольными перегородками[4].
  • Здания с самонесущими наружными стенами и несущими поперечными перегородками[4].
  • Здания с несущими наружными и внутренними продольными стенами[4].

В зданиях с поперечными перегородками несущими элементами выступают внутренние поперечные перегородки, на которые опираются плиты перекрытий. Наружные панели в таких зданиях предельно облегчены и укрупнены и выступают только в качестве ограждающих элементов, так как нагрузка от перекрытий ими не воспринимается[3].

Элементы конструкции

Различают панели для стен и межэтажные панели перекрытий. Для стен изготавливаются внутренние и наружные панели[1]. Их размеры закладываются на этапе проекта и напрямую зависят от размеров помещений[3]. Также к элементам крупнопанельного дома относятся лестничные площадки и марши, санитарно-технические кабины[5], объёмные блоки шахты лифта, вентиляционные блоки, а также экраны ограждения балконов и лоджий.

Панели для внешних стен

Панели внешних стен выпускаются двух основных разновидностей:

  1. Однослойные панели. Изготавливаются из лёгкого железобетона[1].
  2. Многослойные сэндвич-панели[1].

Наружные стеновые панели, используемые в зданиях с конструктивной схемой типа «поперечные перегородки», производят с использованием лёгких строительных материалов: керамзитофибробетон, ячеистый бетон[3].

Длина панелей для внешних стен, применяемых в пятиэтажных домах равна шагу поперечных панельных стен-перегородок. В зависимости от назначения здания, фасадные панели выпускаются следующих размеров: 2,5 м; 2,8 м; 3,2 м; 3,6 м и 6 м[4].

Панели для внутренних стен

Многопустотные плиты перекрытий

Изготавливаются однослойными, а в качестве материалов применяется лёгкий или обычный железобетон. В зависимости от своей толщины, внутренние панели могут применяться как в качестве несущих стен, так и в качестве панелей диафрагм жёсткости. Внутренние стены, не являющиеся несущими устанавливаются, в основном, в качестве стен-перегородок лёгкой конструкции[1].

Плиты перекрытий

Существует три основных вида плит перекрытий:

  1. Полнотелые железобетонные панели[1].
  2. Частично сборно-монолитные плитные элементы со слоем бетона[1].
  3. Многопустотные плиты — с круглыми пустотами[1].

Технологический процесс

Проектирование и изготовление

Выпуск всех элементов панельных зданий производится на специализированных предприятиях, называемых заводами крупнопанельного и каркасно-панельного домостроения. Производство элеметов крупнопанельного здания может осуществляться следующими тремя (основными) способами[6]:

  • Вертикальным формованием в кассетах (кассетный).
  • Конвейерным, либо агрегатно-поточным методом (формованием панелей в горизонтальном положении в отдельных формах).
  • Способом вибропроката. В этом случае используется прокатный стан (конструкции Козлова Н. Я.).

В Советском Союзе с начала 1960-х годов существовали типовые проекты заводов КПД, мощность которых составляла от 35 до 140 тыс. м² площади в год. Самым распространённым из методов производства панелей в СССР являлся кассетный[6].

Перевозка

Для перевозки готовых панелей применяют специальные автотранспортные средства — панелевозы (рамные, безрамные, ферменные), представляющие собой прицеп или полуприцеп. Их грузоподъёмность может достигать 24 тонн[7].

Возведение

Процесс сборки

Монтаж каркасных зданий повышенной этажности производится по связевой системе[4].

Возведение безкаркасных зданий заключается в использовании внутренних и внешних несущих стеновых панелей и плит перекрытия, которые устанавливаются рядом друг с другом и друг над другом таким образом, что после заливки бетоном швов и стыков между ними получается устойчивое сооружение[1][3].

История

В мире

Первые дома, в которых были использованы крупные панели, выполненные из армированного бетона, появились в 1910 году, в составе Форест-Хилс Гарденс, расположенному в одном из пригородов Нью-Йорка, Куинсе. Данный проект представлял собой город-сад.

Названный в честь инженера и архитектора Гросвенора Аттербери, принцип возведения известен в Европе как Система Аттербери. В Великобритании и Франции этому предшествовало возведение экспериментальных сооружений с использованием малоразмерных бетонных элементов. В данных сооружениях использовались серийно изготовленные элементы из других исходных материалов — дерево, металл и др.

До 1920 года архитектура зданий и сооружений основывалась на национальных и культурных особенностях страны. Формы сооружений представляли собой набор из разных архитектурных эпох. Для их сооружения были необходимы строительные материалы, изготовляемые вручную, а следовательно, они были высокозатратны. Монтаж несущих стен зданий производился методом каменной кладки. Затраты времени и стоимость данного метода были весьма высоки.

Стремительная урбанизация потребовала крупномасштабного жилищного строительства и новых строительных технологий и техники. Новый способ сборного строительства с использованием предварительно изготовленных на заводах железобетонных изделий стандартных панелей сокращал время строительства, а соответственно сокращалась и стоимость всего сооружения.

После 1920 года возникает новая архитектурная эпоха, которая с 1950-х годов называется Интернациональным стилем.

Основные его идеи:

  • Отказ от историчности и её наработанных форм.
  • Использование новых материалов, таких как: сталь, стекло, преднапряжённый бетон.
  • Снижение материальных затрат.

Сборное крупнопанельное строительство всё более совершенствовалось и в конечном итоге способ стал признанным стилем. Отказ от изысков и украшений зданий, а также применение стандартных материалов сделало форму зданий единой.

Ночной Париж

Дом архитектора Ле Корбюзье после Второй мировой считался эталоном

В Германии первое здание, по проекту тогдашнего советника по строительству Мартина Вагнера, было построено в период с 1926 года по 1930 год в Берлин-Лихтенберге, являвшийся в те времена частью района Берлин-Фридрихсфельде. При этом речь шла о возведении 138-квартирного жилого посёлка военного поселения со зданиями высотой в два-три этажа.

Строительная площадка посёлка была подготовлена аналогичная площадке при традиционном кирпичном строительстве. На месте были отлиты многослойные бетонные панели массой до 7т, а затем были перемещены козловым краном на сборный пункт и доставлены на площадку для монтажа. Данный способ сооружения был использован Мартином Вагнером и раньше, в 1921 году, на возведении «Бетонной деревни», в одном из жилых кварталов района Амстердам Ост.

Жилой блок Ле Корбюзье представлял собой тип высотного дома и являлся прообразом современного крупнопанельного строительства в архитектуре и философии жилья. Основу своей идеи Ле Корбюзье представил в 1925 году в павильоне «Эспри Нуво» на Всемирной выставке в Париже. Образцы Жилого блока Ле Корбюзье были возведены в четырёх французских городах и в Берлине в период с 1947 года по 1965 год.

Проекты должны были ликвидировать недостаток жилья после Второй мировой войны. Ле Корбюзье видел свой проект жилого дома как идеальное решение массовой застройки. Он хотел путём стандартизированной продукции достичь высокого уровня эффективности. Эта форма хозяйствования и широкое распространение должны были обеспечить повышенный комфорт массам населения. Были сконструированы большие и дешёвые сборные жилые дома, что способствовало популярности самого Ле Корбюзье и его способу стандартного строительства.

С той поры были построены и до сих пор строятся по всему миру жилые посёлки, высотные здания офисов, промышленные здания и сооружения, а также здания и сооружения прочего назначения, выполненные из отлитых на месте или заводским способом бетонных панелей и готовых бетонных элементов.

СССР

Германская Демократическая Республика

См. также

Типовые серии жилых зданий

Примечания

  1. 1 2 3 4 5 6 7 8 9 Справочник строителя. Строительная техника, конструкции и технологии (в 2-х томах), т. I / Под ред. Ханса Нестле, М.: Техносфера, 2007, 520стр, ISBN 978-5-94836-105-5
  2. Т. Г. Маклакова, С. М. Нанасова: Конструкции гражданских зданий, М.: Издательство АСВ, 2000, 280стр, УДК 624.01: 725(075.8), ISBN 5-93093-040-6
  3. 1 2 3 4 5 6 7 8 9 Р. Л. Маилян, Д. Р. Маилян, Ю. А. Веселев: Строительные конструкции, 2-е изд, Ростов-на-Дону: Феникс, 2005, 880с, УДК 024:01 (075.8), ISBN 5-222-07026-3
  4. 1 2 3 4 5 6 7 8 9 10 11 12 Цай Т. Н.: Строительные конструкции, в 2-х томах: т.2. Железобетонные конструкции, М.: Стройиздат, 1977, 448стр, УДК (624.01 + 624.012.3/.4) (075.3)
  5. Конструкции гражданских зданий, Уч-к для вузов по спец. «Архитектура», Под ред. д-ра архитектуры М. С. Туполева, М.: «Архитектура-С», 2006, 240с, ISBN 978-5-9647-0092-0
  6. 1 2 Строительство. Том 2. Главный редактор Г. А. Караваев. М.: Советская Энциклопедия, 1964. — Энциклопедия современной техники. Энциклопедии. Словари. Справочники, стр. 80-82
  7. Строительство. Том 2. Главный редактор Г. А. Караваев. М.: Советская Энциклопедия, 1964. — Энциклопедия современной техники. Энциклопедии. Словари. Справочники, стр. 335—336

Литература

  • И. А. Ганичев: Строительство в США, М.: Стройиздат, 1979, 333с.
  • Е. Горачек, В. И. Лишак, Д. Пуме, И. И. Драгилов, В. А. Камейко, Н. В. Морозов, В. Г. Цимблер: Прочность и жёсткость стыковых соединений панельных конструкций (Опыт СССР и ЧССР), Под ред. к.т. н. В. И. Лишака, М.: Стройиздат, 1980, 192с, УДК 624.078:539.4
  • Ю. А. Дыховичный, В. А. Максименко, А. Н. Кондратьев и др.: Жилые и общественные здания. Краткий справочник инженера-конструктора, 3-е изд., М.: Стройиздат, 1991, 656с, ISBN 5-274-01058-X
  • Р. Л. Маилян, Д. Р. Маилян, Ю. А. Веселев: Строительные конструкции, 2-е изд, Ростов-на-Дону: Феникс, 2005, 880с, УДК 024:01 (075.8), ISBN 5-222-07026-3
  • И. А. Шерешевский: Жилые здания — Конструктивные системы и элементы для индустриального строительства, М.: «Архитектура-С», 2005, 124с, ISBN 5-9647-0060-8
  • Справочник строителя. Строительная техника, конструкции и технологии (в 2-х томах), т. I / Под ред. Ханса Нестле, М.: Техносфера, 2007, 520стр, ISBN 978-5-94836-105-5
  • J.K. Birksted: Le Corbusier and the Occult, The Mit Press, Massachusetts Institute of Technology, 2009

Занимательное квартироведение: ремонт в хрущевке и брежневке – Рынок жилья

Квартира в хрущевке или брежневке по современным меркам, конечно, никак не дотягивает до современных стандартов жилья комфорт-класса. Но если ее качественно отремонтировать, то можно сделать вполне удобной и уютной.

Квартиры в хрущевках и брежневках на рынке жилья пользуются устойчивым спросом, во-первых, потому, что расположены в домах в обжитых районах. Во-вторых, в «панельках» первых поколений почти всегда есть газ (электроплиты начали появляться только в середине 1970-х). В-третьих, в них еще не стелили линолеум на бетонные плиты перекрытий: обычно в таких домах всегда есть настил, выполняющий функцию междуэтажной тепло- и звукоизоляции (зачастую она лучше, чем в домах более поздних серий). Это очевидные плюсы. Основные неустранимые недостатки – миниатюрные кухни (от 5 до 7 кв. м) и низкие потолки (высота жилых помещений 2,5 м). И если бы не это, то в соответствии с сегодняшними классификаторами новостроек некоторые кирпичные и панельные дома, построенные в 60-70-х годах прошлого века, могли бы после модернизации стать жильем комфорт-класса.

Какой ремонт требуется провести в хрущевке или брежневке, чтобы сделать квартиру более удобной для проживания? Отметим сразу, что кухню в хрущевке легальным способом увеличить нельзя. Зато высоту помещений в таких квартирах некоторые «умельцы» умудряются увеличить, понизив уровень пола (ликвидировав настил, под которым обычно залежи строительного мусора, можно выгадать до 10 см). Но особого смысла в этом, в общем-то, нет.

Не первый и не последний
Самые проблемные в панельных домах первых массовых серий – первые и последние этажи. Между тем и здесь можно найти не только минусы, но и плюсы.

Плюс последнего этажа – никто не заливает квартиру и не ходит над головой. Правда, это преимущество могут по достоинству оценить только обитатели домов, построенных по стандартам, принятым в середине 1960-х годов, когда в практику массового домостроения начали входить верхние технические этажи. В домах, где нет доступа на чердак, – последний этаж, к сожалению, «проблемный». Это в первую очередь ранние серии питерских, московских или региональных пятиэтажек, которые можно узнать по выступающим свесам кровли и отсутствию вентиляционных окошек над помещениями последних этажей. При строительстве таких домов после монтажа перекрытия верхнего этажа на него насыпали шлаковую крошку или керамзит слоем 20-30 см, а сверху монтировали кровлю. За годы эксплуатации шлак слежался, доступа к нему нет, поэтому заменить утепляющую прослойку самостоятельно – не удастся. Конечно, технологии не стоят на месте и методики модернизации для таких домов все-таки предлагаются: например, заполнение строительными полиуретановыми пенами через технологические отверстия в кровле.

Пятиэтажки чуть более позднего периода, благодаря неэксплуатируемому чердачному пространству (высотой около полуметра), чуть меньше подвержены вымерзанию зимой и перегреву летом. В девятиэтажных брежневках с полноценным верхним техническим этажом квартиры на последних этажах по уровню комфорта практически не отличаются от тех, что расположены на средних. И здесь обновление теплоизоляции – уже не столь трудная задача. Другое дело что заниматься ремонтом «конструктива», расположенного вне квартиры, должны не жильцы «крайних» этажей, а обслуживающие организации.

Теперь о первых этажах. С точки зрения эксплуатации основная проблема первых этажей – подвальные испарения, сырость и неприятные запахи. Но эта «болезнь» легко лечится капитальным ремонтом полов с качественной гидроизоляцией.

Привет из подполья
Типичная для хрущевок и брежневок конструкция пола, когда на бетонную плиту перекрытия клали лаги, а на них черновой пол, имеет и недостатки, и достоинства. Плюс в том, что в таких квартирах не так хорошо, как в домах более поздних серий, – слышно соседей сверху. Но при строительстве в подпольное пространство заметали песок и строительный мусор. А порой при переборке полов находятся такие «артефакты», как оставленные строителями времен ударных пятилеток бутылки, консервные банки, завернутые в газету объедки. Все это – до сих пор там. И такое заполнение перекрытий порой является главной причиной неприятных запахов в помещениях. Квартировладелец, в свое время начавший ремонт с разборки пола и вывоза мусора, обычно отмечает, что после такой операции атмосфера в жилище становится заметно лучше.

Обновление полов в панельном доме – задача более легкая, чем аналогичный ремонт в старом фонде. В хрущевках и брежневках плиты перекрытий легко выдерживают армированную бетонную стяжку. Но бетон – плохой звуко- и теплоизолятор. Поэтому предпочтение следует отдать керамзитобетону либо так называемой сухой стяжке с использованием гипсоволокнистых листов. Самый экономичный вариант – лаги из брусов и настил из фанеры. Но он не подходит для первых этажей, которые следует надежно изолировать от подвальных испарений, а при такой конструкции нужно предусматривать дополнительную звуко- и теплоизоляцию.

При устройстве бетонных стяжек в кухнях и санузлах есть смысл подумать о кабельных «теплых полах». Рассчитывать на них как на альтернативное отопление не следует, но это элемент дополнительного комфорта, который может серьезно выручить промозглой осенью. Кроме того, если в процессе ремонта предусматривается модернизация электропроводки, можно, в соответствии с проектом, проложить в бетонной стяжке пола вдоль стен кабель-каналы – гофрированные пластиковые трубы или металлорукава со шпагатом, через которые потом можно будет провести дополнительные линии электропроводки и прочие необходимые в быту кабели (интернет, телефония, ТВ-антенна, аудиосистемы).

«Понижаем» потолок
Теперь о том, почему нет смысла увеличивать высоту помещения, понижая уровень пола. Во-первых, это автоматически влечет за собой тотальный ремонт с заменой не только дверей, но и всех перегородок. Во-вторых, выигрыш оказывается весьма сомнительным – увеличивается расстояние между полом и подоконником, что не вполне привычно. А если отметка пола в квартире понижается по отношению к полу лестничной площадки, то приходя домой, мы как бы «проваливаемся» вниз: создается ощущение квартиры, расположенной в подвале.
Как ни странно, избавиться от «давящего» потолка, например в прихожей, можно не повышая, а наоборот – понизив его. Особенность некоторых типов брежневок и хрущевок – не только низкий потолок, но также расположенные под ним балки и антресоли, которые делают его «ступенчатым». Единственный способ зрительно увеличить такую прихожую – избавиться от «ступенек» под потолком, соорудив подвесной – из гипсокартона. Но вставлять в такой потолок встроенные светильники категорически не рекомендуется – он будет смотреться темным и это только усугубит «давящий» эффект. Лучшим вариантом освещения в данном случае будут настенные светильники. Но опустить потолок до отметки 2,3 м можно только в прихожей. В жилых комнатах и кухнях, где каждый кубометр воздуха на счету, делать это не рекомендуется.

Особенности перепланировок
Перепланировку в типовом доме, как правило, утвердить легче, чем, к примеру, в том же старом фонде. Но перепланировать в квартире, где каждый квадратный метр на счету, особо нечего. Часто владельцы таких квартир избавляются от встроенных шкафов, увеличивая площади комнат.

Но как быть с шестиметровой кухней, которую также хочется увеличить? Здесь в первую очередь важно помнить о запрете на ее расширение за счет жилых комнат. Тем не менее кухню можно без вопросов увеличить за счет прихожей. Впрочем, возможен и такой компромисс, как объединение кухни с примыкающей к ней комнатой (гостиной). Так владельцы брежневок и хрущевок делают сплошь и рядом. Чтобы увеличить шансы на успешное согласование перепланировки, нужен проект, показывающий, что границы между кухней и комнатой не нарушены. Это достигается за счет сдвижных перегородок либо широкого дверного проема (даже если он размером с гаражные ворота). Но следует иметь в виду, что чиновники из межведомственных комиссий в разных городах и весях смотрят на подобные модернизации по-разному и имеют законные основания перепланировку как разрешить, так и не разрешить.

Можно ли однокомнатную квартиру превратить в квартиру-студию? Если под вами – такая же классическая «однушка», избавиться от перегородок между жилыми и нежилыми помещениями могут не разрешить. Но если очень хочется, придется «выкручиваться» за счет тех же арочных проемов, легких, сдвижных и разборных «недоперегородок» и прочих формальных границ между кухней, комнатой и прихожей.

Коммуникации и соседи
О чем еще важно помнить, затевая ремонт в хрущевке или брежневке? Прежде всего о том, что стены в этих домах часто устанавливались с перекосами до нескольких сантиметров. Если вы решите их подровнять, имейте в виду, что штукатурка порядком «подъедает» дефицитные сантиметры площади, порой жизненно необходимые для того, чтобы втиснуть кухонный гарнитур или шкаф-купе от стенки до стенки. Поэтому, заказывая мебель, помните об этой коварной особенности панельных домов эпохи «развитóго социализма».

Радиаторы отопления, а также внутриквартирные трубы водоснабжения и канализации, как правило, требуют замены. При модернизации водопровода воспользуйтесь случаем, чтобы установить счетчики воды и фильтры грубой очистки на входе.

Если ремонт предполагает перенос газовых приборов, например – газовой колонки из ванной комнаты на кухню, не обойтись без вызова газовщиков, которые проверят тягу дымоходов и, скорее всего, вынесут предписание установить аварийный клапан, перекрывающий выход газа при пожаре. Пренебрегать этим требованием не стоит. Кухонные плиты, укомплектованные гибкой подводкой для газа, можно переносить без каких бы то ни было дополнительных согласований.

Также не потребуется согласований, если при ремонте электропроводки вы не будете переносить квартирный щиток с электросчетчиком. Хотя, вероятнее всего, «старинный» пятиамперный счетчик (такими обычно комплектовались квартиры тех лет постройки) уже и так требует замены. Внутриквартирная электропроводка в хрущевках и брежневках, как правило, вполне «рабочая». Однако разводка может быть выполнена как медным, так и алюминиевым проводом. Поэтому при переносе выключателей и розеток желательно использовать провод из того же материала (стыковать медные и алюминиевые провода в «скрутках» – нельзя). Если вы намерены оснастить кухню «прожорливой» бытовой техникой, есть смысл провести дополнительную линию от счетчика – с отдельным автоматом и заземлением. И эту работу следует доверить профессиональному электрику.

И последнее. Это уже почти как народная примета: едва вы затеяли ремонт, как соседи начинают демонстрировать к вам повышенный интерес. Вопреки расхожему убеждению, получать у соседей согласие на перепланировку и «шумные» работы – не нужно. А если строители будут таскать по лестнице стройматериалы и работать перфораторами исключительно в рабочие дни и только в период с 10 до 18 часов, поводов для конфликта не будет. Но чтобы обезопасить себя от притязаний соседей снизу, желающих сделать ремонт давно потрескавшегося потолка за ваш счет, перед началом работ желательно вызвать специалистов из обслуживающей организации, чтобы они зафиксировали и сфотографировали состояние стен и потолков в их квартире. В этом случае их шансы доказать, что давние трещины появились из-за вашего ремонта и на этом основании потребовать компенсации, значительно снизятся.

Текст: Филипп Урбан

Типы бетонных плит — конструкция, стоимость и применение

🕑 Время чтения: 1 минута

Железобетонная плита является важным конструктивным элементом и используется для обеспечения плоских поверхностей (полов и потолков) в зданиях. На основе предоставленной арматуры, опоры балки и соотношения пролетов плиты обычно классифицируются на односторонние плиты и двусторонние плиты. Первый поддерживается с двух сторон, а соотношение длинного и короткого пролета больше двух. Однако последний поддерживается с четырех сторон, а соотношение длинного и короткого пролета меньше двух.

Различные условия и положения требуют выбора подходящей и экономичной бетонной плиты с учетом типа здания, архитектурной планировки, эстетических особенностей и длины пролета. Таким образом, бетонные плиты подразделяются на плиты с односторонними балками, плоские плиты, плоские плиты, вафельные плиты, многопустотные плиты, сборные плиты, плиты на уклоне, прочные плиты и композитные плиты.

Состав:

  • 1. Односторонние плиты на балках
  • 2. Односторонняя балочная плита (Ребристая плита)
  • 3. Вафельная плита (сетчатая плита)
  • 4. Плоские плиты
  • 5. Плоские плиты
  • 6. Двусторонние плиты на балках
  • 7. Пустотная плита
  • 9.02 Плита
  • 9.01 Жесткая плита Палуба плита
  • 10. Композитная плита
  • 11. Странная плита
  • 12. Плита на классе
    • 1. Плита на земле
    • 2. Установленная рафяная плита
    • 3. Вафельная растяная плита
  • Частые вопросы
  • . Часто задаваемые вопросы
  • .

    1. Односторонние плиты на балках

    Метод заливки на месте используется для возведения односторонних плит на балках, который включает в себя фиксацию опалубки с последующей установкой арматуры и, наконец, заливкой свежего бетона.

    Односторонние плиты на балках наиболее подходят для пролетов 3-6 м и временной нагрузки от 3 до 5 кН/м 2 . Их также можно использовать для больших пролетов с относительно более высокой стоимостью и большим прогибом плиты. Однако необходима дополнительная опалубка для балок.

    Рис. 1: Односторонняя плита на балках

    2. Плита с односторонними балками (ребристая плита)

    Состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, поддерживаемой железобетонными ребрами (или балками). Ребра обычно сужаются и равномерно распределены на расстояниях, не превышающих 750 мм. Ребра поддерживаются на балках, опирающихся на колонны.

    Бетонная плита с односторонними балками подходит для пролетов 6–9 м и временных нагрузок 4–6 кН/м 2 . Из-за глубоких ребер количество бетона и стали относительно невелико, но требуется дорогая опалубка.

    Рис. 2: Односторонняя ребристая плита

    3. Вафельная плита (решетчатая плита)

    Это тип железобетонной плиты, которая содержит квадратные решетки с глубокими сторонами. Процесс возведения вафельных плит включает в себя закрепление форм, установку коробов на опалубку, установку арматуры между плитами, монтаж стальной сетки поверх коробов и заливку бетона.

    Решетчатые плиты подходят для пролетов 9–15 м и временных нагрузок 4–7 кН/м 2 . Опалубка, в том числе с применением поддонов, стоит достаточно дорого.

    Рис. 3: Вафельная плита

    4. Плоские плиты

    Плоские плиты могут быть выполнены в виде односторонних или двусторонних плит и непосредственно опираться на колонны или стены. Он прост в строительстве и требует простой опалубки.

    Плоские плиты наиболее подходят для пролетов от 6 до 8 м и временных нагрузок от 3 до 5 кН/м 2 . Кроме того, диапазон пролетов для предварительно напряженных плоских плит составляет от 8 до 12 м, и они также могут быть выполнены в виде плит с пост-напряжением.

    Преимущества использования плоских плит включают недорогую опалубку, открытые плоские потолки и более быстрое строительство. Плоские пластины имеют низкую способность к сдвигу и относительно низкую жесткость, что может привести к заметному прогибу.

    Рис. 4: Плоская плита

    5. Плоские плиты

    Обычно это усиленная плита, поддерживаемая непосредственно колоннами или крышками, без использования балок. Этот тип плиты, как правило, прост в изготовлении и требует небольшой опалубки. Нагрузки передаются непосредственно на колонны.

    Плоские плиты наиболее подходят для пролетов от 6 до 9 м и для временных нагрузок 4-7 кН/м2. Им требуется больше опалубки, чем плоских плит, особенно для капителей колонн. В большинстве случаев используются только откидные панели без капителей колонн. Он может быть выполнен в виде плоской плиты с пост-напряжением.

    Рис. 5: Плоская плита

    6. Двусторонняя плита на балках

    Конструкция этого типа плиты аналогична конструкции односторонней плиты на балках, но может потребоваться больше опалубки, так как двусторонние плиты поддерживаются со всех сторон. Плиты на балках подходят для пролетов от 6 до 9 м и временных нагрузок 3-6 кН/м 2 . Балки увеличивают жесткость плит, обеспечивая относительно небольшой прогиб. Необходима дополнительная опалубка для балок.

    Рис. 6: Двухсторонняя плита на балках

    7. Пустотная плита

    It представляет собой тип сборной плиты, через которую проходят сердечники. Мало того, что эти ядра уменьшить собственный вес плиты и повысить структурную эффективность, но также действовать как служебные воздуховоды. Он подходит для случаев, когда требуется быстрое строительство.

    Нет ограничений по пролету блоков многопустотных плит, их стандартная ширина составляет 120 мм, а глубина варьируется от 110 мм до 400 мм.

    Блоки плит обычно устанавливаются между балками с помощью кранов, а зазоры между блоками заполняются стяжками. Было замечено, что пустотная плита может выдерживать нагрузку 2,5 кН/м 9 .0053 2  с пролетом 16 м. Он подходит для офисов, магазинов или автостоянок.

    Рис. 7: Пустотная плита

    8. Прочная плита

    Она построена с использованием прочных кирпичей, которые значительно уменьшают количество бетона и, в конечном счете, собственный вес плиты. Толщина прочной плиты обычно больше, чем у обычной плиты, и составляет около 270 мм.

    возведение морозостойкой плиты включает в себя установку опалубки, укладку морозостойких блоков, укладка арматуры в зазоры между блоками, укладка стальной сетки на блоки и, наконец, заливка бетона.

    Экономичен для пролетов длиной до 5 м, уменьшает количество бетона ниже нейтральной оси, а временные нагрузки должны быть умеренными. Его строят в местах с очень высокими температурами. Применение этого типа плит можно увидеть в Дубае и Китае.

    Рис. 8: Hardy BlockРис. 9: Конструкция Hardy Slab

    9. Плита с пузырчатым настилом

    Она строится путем размещения предварительно изготовленных пластиковых пузырей, затем между ними и поверх пластиковых пузырей помещается арматура, и, наконец, заливается свежий бетон. Пластиковые пузыри заменяют неэффективный бетон в центре плиты.

    Плиты Bubble Deck уменьшают вес, повышают прочность, могут быть предусмотрены большие пролеты, требуется меньшее количество колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически безопасным, поскольку уменьшает количество бетона.

    Рис. 10: Типы плит Bubble DeckРис. 11: Плита пузырчатого настила

    10. Композитная плита

    Обычно ее изготавливают из армированного бетона, залитого поверх настила из профилированной стали. Настил выступает в качестве опалубки и рабочей зоны на этапе строительства, а также в качестве внешнего армирования в течение срока службы плиты.

    Для стального настила толщиной 50-60 мм пролет плиты может достигать 3 м. Однако если толщину стального настила увеличить до 80 мм, можно построить плиты с пролетом 4,5 м.

    Рис. 12: Композитная плита

    11. Сборная плита

    Сборные железобетонные плиты отливаются и отверждаются на производственных предприятиях, а затем доставляются на строительную площадку для монтажа. Самым выдающимся преимуществом подготовки слябов на производственных предприятиях является повышение эффективности и более высокий контроль качества, чего невозможно добиться на месте.

    Наиболее часто используемыми сборными плитами являются швеллерные и двутавровые плиты. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размерам, и используются пролеты до 15 м.

    Шип-паз панель может различаться по размеру в зависимости от требований к дизайну. Когда они шпунт одной панели помещается внутрь паза соседней панели.

    Что касается стоимости сборных железобетонных плит, сообщается, что сборные железобетонные плиты дешевле, чем монолитные бетонные плиты примерно на 24%.

    Рис. 13: Сборная плита

    12. Плита на уровне

    Плита, отлитая на поверхность земли, называется грунтовой плитой. Как правило, плита на уклоне подразделяется на три типа:

    1. Плита на грунте

    Это простейший тип плиты на уклоне, состоящий из ребер жесткости, построенных из бетона по периметру плиты и имеющих толщина плиты 100 мм. Он подходит для стабильного грунта, состоящего в основном из песка и камня и не подверженного влиянию влаги, а также для грунтов, подверженных небольшому подвижному воздействию влаги.

    2. Плита подкрепления

    Аналогична плите на грунте, за исключением балки жесткости, установленные в швеллерах через середину плиты. Следовательно, он создает своего рода опорную сетку из бетона на основе плита. Почва с умеренным, большим количеством и сильной подвижностью из-за влаги.

    3. Вафельная плита-плот

    Собирается полностью над землей путем заливки бетоном решетки из полистироловых блоков, известных как «пустые формы». Вафельные плиты-плоты обычно подходят для участков с менее реактивной почвой, в них используется примерно на 30% меньше бетона и на 20% меньше стали, чем в усиленных плитах-плотах, и, как правило, они дешевле и проще в установке, чем другие типы. Эти типы плит подходят только для очень ровной поверхности.

    Рис. 12: Типы напольных плит

    Часто задаваемые вопросы

    1. Какие основные типы бетонных плит используются в строительстве?

    Основными типами бетонных плит, используемых в строительстве, являются плиты с односторонними балками, плоские плиты, плоские плиты, вафельные плиты, многопустотные плиты, сборные плиты, плиты на уклоне, прочные плиты и композитные плиты.

    2. Что такое плита на грунте или плита на грунте?

    Плита, отлитая на поверхности земли, называется грунтовой плитой. Это может быть вафельная стропильная плита, усиленная стропильная плита или плита наземного типа.

    3. Какое поперечное сечение сборного железобетона является наиболее распространенным?

    Наиболее часто используемые сборные плиты — швеллерные и двутавровые. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размерам, и используются пролеты до 15 м.

    4. Каковы важные особенности плиты Bubble?

    Плиты Bubble Deck уменьшают вес, повышают прочность, могут быть предусмотрены большие пролеты, требуется меньше колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически безопасным, поскольку уменьшает количество бетона.

    Подробнее:

    1. Какой толщины должна быть бетонная плита?
    2. Гидроизоляция плит на грунте

    Плиты в строительстве – Что подходит для вашего здания? | Engineer Supply

    Покупатели из Канады идут сюда

    21 год обслуживания таких клиентов, как вы. Покупайте с уверенностью.

    Мосты, крыши, фундаменты и подъездные пути — прочный бетон, прочное основание и надежная конструкция. Узнайте, как сравнить 16 распространенных типов бетонных плит сегодня, прежде чем планировать строительный проект. Правильно оцените потребности вашей бетонной плиты с помощью профессиональных измерительных приборов и строительные инструменты  от Engineer Supply.

    1. Односторонняя плоская плита

    Один из наиболее распространенных типов плит в строительных проектах, односторонняя плоская плита использует от 4 до 6 дюймов бетона, чтобы выдерживать большие нагрузки. Название этой плиты относится к опорной конструкции. Он предназначен для использования в приложениях, где одно направление поддерживается, а другое направление требует меньшей поддержки. Этот тип плиты является доступным и простым решением для коммерческих или жилых проектов. Это более доступно, чем другие типы плит, особенно для конструкции на уровне земли. Основным ограничением односторонних плоских плит является то, что они не имеют таких же возможностей пролета, как другие типы плит. Это делает их непригодными для многих мостов и потолков.

    2. Двусторонняя плоская плита

    Двухсторонняя конструкция использует опорные балки во всех четырех углах для равномерного распределения веса по всей плите. Этот тип обычно используется в многоэтажных зданиях, где полы должны выдерживать вес дополнительных этажей. Лучший способ определить, какой тип вам нужен, – это просмотреть широту и ширину конкретного проекта. Если одно направление длиннее другого в соотношении два к одному, то вам следует рассмотреть одностороннюю плиту.

    3. Кухонная плита

    Этот конкретный тип плиты используется в проектах жилищного строительства для кухонной площадки. Его обычно используют для размещения печи на огнеупорной поверхности. Небольшой дизайн этой плиты не подходит для конструкционных целей, но может использоваться для поддержки духовки или другого кухонного прибора.

    4. Плита солнцезащитного козырька

    Наклонная бетонная плита над дверью или окном называется солнцезащитной плитой. Этот специализированный конструктивный элемент используется для защиты двери или окна от прямых солнечных лучей и проливного дождя. Обычно его заливают отдельно и устанавливают снаружи здания после полного отверждения. Используйте солнцезащитный козырек в качестве прочной альтернативы стальному или тканевому солнцезащитному козырьку. Плиты солнцезащитных козырьков не должны быть особенно толстыми, так как они традиционно не являются конструктивными элементами. Вместо этого они должны быть просто достаточно толстыми, чтобы безопасно выдерживать собственный вес. Убедитесь, что вы просмотрели материалы, используемые для надежного крепления плиты над окном или дверью, чтобы предотвратить опасность падения.

    5. Перемычка

    Окна и двери являются структурными слабыми местами в стене. Поскольку эти элементы не обеспечивают такую ​​же несущую способность, как кирпич, бетон или деревянный каркас, вашему зданию может потребоваться перемычка. Эта конструктивная деталь размещается над окном или дверью и перенаправляет верхнюю нагрузку. Сборная перемычка является популярным вариантом для стандартных размеров и материалов. Эти перемычки изготавливаются на заводе, поэтому они, как правило, более доступны и удобны, чем перемычки на месте. Перемычки, отлитые на месте, отливаются и заливаются на стройплощадке. Вместо того, чтобы строить их на заводе, бетон смешивают, обрамляют и заливают либо непосредственно над окном или дверью, либо заливают на стройплощадке. Это позволяет использовать специальную бетонную смесь или дизайн для вашего строительного проекта.

    6. Утопленная плита

    На жилых и коммерческих стройплощадках может потребоваться утопленная плита в туалетах или вокруг других приспособлений. В этих строительных ситуациях требуется плита, расположенная ниже уровня пола и вмещающая водопроводные и канализационные линии. Утопленная плита обычно имеет наклон и находится достаточно ниже уровня земли, чтобы в нее можно было установить душевой поддон или другое приспособление, чтобы верхняя часть приспособления была на одном уровне или ближе к полу на одном уровне с полом. Используйте строительный уровень 9 уровня0223  для определения углубления, необходимого для размещения как плиты, так и крепления.

    7. Плита подвеса кабеля

    Мосты являются наиболее распространенной областью, где используются вантовые подвесные плиты. Растяжка длинных пролетов без ущерба для структурной целостности бетонной поверхности. Этот тип плит также может использоваться в коммерческом строительстве для создания плавающего фундамента или приподнятого мостика между зданиями. Размер и частота подвесных тросов зависит от многих критических факторов. Вам нужно будет рассчитать вес плиты, длину, на которой она подвешена, и ожидаемую нагрузку. Эти факторы помогут вам определить оптимальные размеры плиты и рекомендации по подвеске, прежде чем вы спроектируете колонны для поддержки моста или другой конструкции.

    8. Плита предварительного натяжения

    Проложите натянутые стальные тросы в качестве армирующего каркаса бетонной плиты. Подобно плите после натяжения, плита с предварительным натяжением используется для предотвращения сжатия и повышения общей прочности. Это достигается за счет использования высокопрочных стальных тросов. Гидравлические домкраты создают напряжение в системе перед заливкой бетона в каркас. Если конструкция треснет, натяжение тросов предотвратит опасное разделение кусков бетона. Используйте плиту предварительного натяжения для более тонкого изделия. По сравнению с другими армированными плитами плиты предварительного и последующего натяжения не требуют такой толщины бетона. Напряжение в плите также снижает потребность в соединениях. В некоторых конструкциях плита полностью свободна от швов.

    9. Вафельная плита

    Эта готовая плита, удивительно похожая на вафлю, создает культовый вид, который обычно используется в ресторанах, торговых центрах и других коммерческих помещениях. В большом вестибюле можно использовать эту квадратную систему для размещения встроенных светильников, изменения акустики и создания широкого пролета с минимальной поддержкой колонн. Строительство и установка вафельной плиты требует больших затрат времени и средств. Хотя в результате получается потрясающая структура и запоминающийся интерьер, этот процесс может быть слишком дорогостоящим для многих коммерческих или жилых проектов.

    10. Плита скатной крыши

    Имитируйте внешний вид черепичной или стальной крыши с помощью скатной плиты крыши. В этом наклонном дизайне обычно используются тонкие плитки, легкие и простые в установке. Для поддержки этого кровельного материала обычно требуется стальной или деревянный каркас. Он не подходит для больших пролетов без поддержки, но может стать отличной инвестицией, которая сократит расходы на техническое обслуживание конкретного здания. Используйте строительные инструменты  , чтобы рассчитать идеальный шаг для вашего района, чтобы избежать перегрузки снегом или другими факторами, ограничивающими вес.

    11. Плита постнатяжения

    Плита пост-натяжения обладает теми же характеристиками, что и плита предварительного натяжения. Вместо того, чтобы натягивать тросы и создавать натяжение перед заливкой бетона, этот процесс происходит после. Он предлагает аналогичный легкий, прочный результат. Будьте осторожны при выборе этого варианта, так как неопытная бригада бетонщиков может оставить воздушные карманы в плите. Эти карманы способствуют коррозии стального троса и увеличивают риск внезапного разрушения плиты.

    12. Пустотная плита

    Эти удобные плиты предварительно заливаются и доставляются на вашу рабочую площадку. Это уменьшает количество труда и времени, необходимых для вашего проекта. Просто используйте кран, чтобы поднять и установить пустотные плиты на опорные колонны. По сравнению с другими вариантами плит, многопустотные плиты предлагают отличное расстояние между пролетами. Они также имеют сквозные отверстия, которые идеально подходят для установки проводки и сантехники, что еще больше сокращает время и стоимость строительного проекта. Убедитесь, что вы заказываете многопустотные плиты у надежной подрядной организации. Ошибки литья и неправильная транспортировка могут повредить эти плиты, что быстро оборачивается дорогостоящей и трудоемкой ситуацией.

    13. Прочная плита

    Бетонные блоки соединяются вместе, чтобы создать плиту в технике, известной как жесткая плита. После того, как эти блоки уложены на место, вокруг них устанавливается опалубка, а между блоками размещается арматура. Затем вокруг блоков заливают бетон. Этот метод чаще всего используется в жарком климате. Он не только экономит затраты на бетон, но и обладает большей тепло- и звукоизоляцией, чем другие типы плит. Он не имеет такого же предела нагрузки, как другие типы плит, и может быть более дорогостоящим в ремонте, но это удобный и экономичный вариант для средних и длинных пролетов и умеренных нагрузок.

    14. Купольная плита

    Знаменитая мечеть, храм или купол дворца могут быть построены с использованием купольной плиты. В этой полукруглой бетонной конструкции используется стальная опорная конструкция. Бетон имеет умеренную толщину и тщательно заливается с использованием каркаса для достижения гладкой или текстурированной формы купола.

    15. Выступающая плита

    Крытый вход обычно включает выступающую плиту. Эта длинная плита одним концом соединена со зданием, а другим свободно висит. Цель состоит в том, чтобы защитить транспортные средства и пешеходов от прямых солнечных лучей и ненастной погоды. В плите используется консольная конструкция, чтобы сбалансировать вес и безопасно поддерживать ее с одного конца.

    16. Комната Чайжа

    Откройте пространство на потолке для дополнительного хранения с помощью комнаты chajja. Эту плиту можно использовать как встроенную полку в вашем доме. Он не предназначен для обеспечения структурного элемента или несущего чердака, но может быть стильной встроенной полкой на вашей кухне или в столовой.

    Часто задаваемые вопросы

    Сколько существует типов бетонных плит?

    В строительных проектах используются 16 различных типов бетонных плит. Плоские плиты являются одними из наиболее распространенных типов, используемых в коммерческих строительных проектах. Рассмотрим плоскую плиту для парковки или пола с откидными колоннами или без них. Другие варианты идеально подходят для специализированных проектов, таких как кухонные плиты.

    Как сравнить варианты перекрытий?

    Примите во внимание тип строительного проекта и конструктивные соображения, прежде чем выбрать правильный тип плиты. Каждый вариант плиты предлагает различные плюсы и минусы в зависимости от вашего процесса. Изучите соображения веса, доступный бюджет и опорные конструкции, прежде чем выбрать лучшую плиту. Инструменты инженерных расчетов имеют решающее значение для оценки размеров и опорной конструкции.

    Как устроена плита?

    Процесс начинается с опалубки и фундамента из гладкой земли или гравия. После того, как каркас установлен, бетон необходимо перемешать и залить на место. Отделка бетона создает гладкую, однородную поверхность, прежде чем он сможет затвердеть. В зависимости от толщины плиты и используемой смеси полное отверждение может занять до 60 дней.

    Как точно измерить плиту?

    С помощью строительного лазерного уровня и других профессиональных инструментов отмерьте плиту. Потратьте время, чтобы тщательно разметить предполагаемое местоположение плиты, чтобы предотвратить проблемы с размерами. Плита с наклоном или неправильной формы может поставить под угрозу весь строительный проект и потребовать дорогостоящих переделок.

    Чем опасен выбор неправильного типа плиты?

    Каждый тип плиты имеет свои особенности конструкции. Выбор неправильного типа плиты может привести к тому, что она треснет под действием собственного веса, строящегося на ней здания или регулярного движения транспорта. Эта ситуация является дорогостоящей и может быть опасной для любого человека, находящегося в здании или движущегося по бетонной поверхности.

    Купите инструменты сегодня в Engineer Supply, чтобы подготовить почву для гладкой, ровной и квадратной бетонной плиты. Используйте строительные инструменты и калькуляторы, чтобы точно оценить объем проекта, прежде чем работать с подрядчиками над завершением вашего коммерческого или жилого проекта.


    Строительные защитные жилеты


    Лучший строительный уровень

    Этот 26-кратный транзитный уровень имеет точность 3/16 дюйма на расстоянии до 150 футов, но его общий диапазон составляет 400 футов. Оптика имеет горизонтальный круг с замком и касательной, а также вертикальную дугу с замком и касательной. Он также имеет размер резьбы 5/8 x 11 дюймов и масштаб 1:100 стадий со стеклянной сеткой. При покупке этого строительного уровня вы также получите следующее:

    • Оптический отвес
    • Капюшон от дождя
    • Крышка объектива
    • Жесткий футляр для переноски

    Если вы готовы приобрести этот уровень, обязательно заберите свой в Engineer Supply.

    КУПИТЬ David White LT8-300P Нивелир с 26-кратным увеличением и оптическим отвесом

    Этот автоматический нивелир позволит геодезистам и специалистам по строительству проводить точные измерения уровня, угла, высоты и расстояния. Оптика имеет 32-кратное увеличение, точность 1/32 дюйма и встроенный компенсатор, который стабилизирует линию визирования (даже при наличии мелких вибраций, которые могут быть вызваны тяжелым оборудованием на рабочей площадке). Телескоп имеет диапазон фокусировки 7,9дюймов и может использоваться в ограниченном пространстве. Он также имеет внутренний магнитодемпфированный компенсатор, который позволит выравнивать линию визирования в пределах 15 угловых минут с точностью до 0,3 угловых секунды. Вы даже можете получить его со следующими аксессуарами:

    • Диагональный окуляр.
    • Микрометр оптический.
    • Легкий пакет (который может быть полезен в условиях низкой освещенности).
    • 40-кратный окуляр (улучшает точность и увеличение).

    Не забудьте забрать свой в Engineer Supply сегодня!

    В МАГАЗИНЕ Автоматический нивелир Topcon 32x AT-B2

    Этот строительный уровень доказал свою точность и надежность. Он также отличается повышенной надежностью во всех типах условий окружающей среды. Его прочный и компактный корпус имеет рейтинг IPx6. Таким образом, он будет устойчив к повреждениям, вызванным водой, влажностью и пылью. Он также имеет ряд полезных функций, которые могут включать, но не ограничиваться:

    • Точный и надежный автоматический компенсатор — Имеет четыре высокопрочных подвесных троса и систему магнитного демпфирования, что обеспечивает точность и стабильность (даже при перепадах температуры, вибрации или ударах).
    • Телескоп Superior — Обеспечивает исключительно яркое и четкое изображение, снижающее нагрузку на глаза. Он также имеет сверхкороткое фокусное расстояние 7,9 дюймов (20 см) от конца телескопа, что упрощает его использование в ограниченном пространстве.
    • Быстрая коллимация — Две ручки бесконечных приводов горизонтального движения могут управляться любой рукой, что позволяет быстрее и проще прицеливаться.
    • Измерение горизонтального угла — Горизонтальные углы можно считывать в единицах один градус или один град, а свободно вращающийся круг позволит вам выполнять любое измерение угла от нуля.

    Линии стадий на сетке позволяют выполнять любое измерение расстояния, и его легко настроить с помощью одного винта. Круглые пузырьки уровня регулируются двумя винтами, но оба они выполняются быстро и легко с помощью прилагаемых инструментов.

    МАГАЗИН Sokkia B20 32X Автоматический уровень

    Этот самонивелирующийся двухскатный поворотный строительный лазерный уровень отлично подходит для наружных работ и включает в себя следующее:

    • Комплект аккумуляторных батарей.
    • Лазерный извещатель LS-100D с держателем на 6 стержней.
    • Пульт дистанционного управления RC-400.
    • Жесткий кейс для переноски.

    Красный лазерный луч имеет рабочий диапазон 3600 футов в диаметре с лазерным детектором и имеет точность 3/64 дюйма на расстоянии до 100 футов.

    КУПИТЬ Двухскатный вращающийся лазерный нивелир Topcon RL-200 2S, комплект Pro

    Этот строительный лазерный уровень имеет рабочий диапазон до 800 метров и оснащен интеллектуальным дальномерным приемником. Лазер имеет скорость вращения 600 об/мин с диапазоном самонивелирования в пять градусов. Аккумулятор может работать до 100 часов, а корпус имеет рейтинг IP66 (что позволяет ему выдерживать пыль, внезапный душ или даже сильный дождь). Когда вы покупаете этот лазерный уровень для строительства, он поставляется с 5-летней гарантией производителя, а также со следующими аксессуарами:

    • Лазерный детектор Topcon LS-80L.
    • Держатель датчика.
    • Чемодан для переноски.

    Не забудьте забрать свой в Engineer Supply сегодня!

    КУПИТЬ Горизонтальный щелочной лазерный нивелир Topcon RL-H5A DB с приемником LS-80L

    Пожалуйста, подождите…

    Проблема с железобетоном

    Сам по себе бетон очень прочный строительный материал. Великолепный Пантеон в Риме, самый большой в мире купол из неармированного бетона, находится в отличном состоянии после почти 1,900 лет. И все же многие бетонные сооружения прошлого века – мосты, автомагистрали и здания – рушатся. Многие бетонные конструкции, построенные в этом столетии, устареют еще до его окончания.

    Учитывая сохранившиеся древние постройки, это может показаться любопытным. Важным отличием является современное использование стальной арматуры, известной как арматура, скрытая в бетоне. Сталь состоит в основном из железа, и одним из неизменных свойств железа является то, что оно ржавеет. Это разрушает долговечность бетонных конструкций способами, которые трудно обнаружить и обходится дорого в ремонте.

    В то время как ремонт может быть оправдан для сохранения архитектурного наследия знаковых зданий 20-го века, таких как те, которые были спроектированы пользователями железобетона, такими как Фрэнк Ллойд Райт, сомнительно, будет ли это доступным или желательным для подавляющего большинства структур. Писатель Роберт Курланд в своей книге «Бетонная планета» подсчитал, что затраты на ремонт и восстановление бетонной инфраструктуры только в Соединенных Штатах будут исчисляться триллионами долларов, и их будут платить будущие поколения.

    Для замены старых мостов нужны новые деньги. 1stPix/Flickr.com Фила, CC BY-NC

    Стальная арматура была драматическим нововведением 19-го века. Стальные стержни добавляют прочности, позволяя создавать длинные консольные конструкции и более тонкие плиты с меньшей опорой. Это ускоряет сроки строительства, поскольку для заливки таких плит требуется меньше бетона.

    Эти качества, подстегиваемые напористой, а иногда и двуличной рекламой бетонной промышленности в начале 20-го века, привели к его огромной популярности.

    Железобетон конкурирует с более прочными строительными технологиями, такими как стальной каркас или традиционные кирпичи и раствор. Во всем мире он заменил экологически чувствительные варианты с низким содержанием углерода, такие как сырцовый кирпич и утрамбованная земля — исторические методы, которые также могут быть более долговечными.

    В начале 20 века инженеры считали, что железобетонные конструкции прослужат очень долго – возможно, 1000 лет. В реальности продолжительность их жизни составляет скорее 50-100 лет, а иногда и меньше. Строительные нормы и правила обычно требуют, чтобы здания сохранялись в течение нескольких десятилетий, но разрушение может начаться уже через 10 лет.

    Многие инженеры и архитекторы указывают на естественное сходство между сталью и бетоном: они имеют схожие характеристики теплового расширения, а щелочность бетона может помочь предотвратить ржавчину. Но по-прежнему не хватает знаний об их составных свойствах — например, в отношении изменений температуры, связанных с воздействием солнца.

    Многие альтернативные материалы для армирования бетона, такие как нержавеющая сталь, алюминиевая бронза и волокнисто-полимерные композиты, еще не нашли широкого применения. Доступность простой стальной арматуры привлекательна для застройщиков. Но многие планировщики и разработчики не учитывают дополнительные затраты на техническое обслуживание, ремонт или замену.

    Дешево и эффективно, по крайней мере, в краткосрочной перспективе. Луиджи Кьеза/Wikimedia Commons, CC BY-SA

    Существуют технологии, которые могут решить проблему коррозии стали, например, катодная защита, при которой вся конструкция подключается к электрическому току, препятствующему образованию ржавчины. Существуют также интересные новые методы контроля коррозии с помощью электрических или акустических средств.

    Другим вариантом является обработка бетона составом, замедляющим ржавчину, хотя он может быть токсичным и неподходящим для зданий. Существует несколько новых нетоксичных ингибиторов, в том числе соединения, извлеченные из бамбука, и «биомолекулы», полученные из бактерий.

    Однако ни одна из этих разработок не может решить врожденную проблему, состоящую в том, что помещение стали в бетон разрушает его потенциально большую прочность.

    Это имеет серьезные последствия для планеты. Бетон является третьим по величине источником выбросов углекислого газа после автомобилей и электростанций, работающих на угле. Только на производство цемента приходится примерно 5% глобальных выбросов CO₂. Бетон также составляет наибольшую долю отходов строительства и сноса и составляет около трети всех отходов на полигонах.

    Переработка бетона сложна и дорога, снижает его прочность и может катализировать химические реакции, ускоряющие разложение. Миру необходимо сократить производство бетона, но это невозможно без строительства долговечных конструкций.

    Восстановление арматуры: дорогая работа. Анна Фродезиак/Wikimedia Commons

    В недавней статье я предполагаю, что широкое признание железобетона может быть выражением традиционного, господствующего и в конечном счете деструктивного взгляда на материю как на инертную. Но железобетон на самом деле не инертен.

    Бетон обычно воспринимается как камнеподобный, монолитный и однородный материал. На самом деле это сложная смесь вареного известняка, глиноподобных материалов и самых разных каменных или песчаных заполнителей. Сам известняк представляет собой осадочную горную породу, состоящую из ракушек и кораллов, на формирование которой влияет множество биологических, геологических и климатологических факторов.

    Это означает, что бетонные конструкции, несмотря на всю их каменную поверхность, на самом деле сделаны из скелетов морских существ, перетертых камнем. Этим морским существам требуются миллионы и миллионы лет, чтобы жить, умирать и превращаться в известняк. Эта временная шкала резко контрастирует с продолжительностью жизни современных зданий.

    Сталь также часто считается инертной и упругой. Такие термины, как «железный век», предполагают древнюю долговечность, хотя артефакты железного века сравнительно редки именно потому, что они ржавеют. Если конструкционная сталь видна, ее можно обслуживать — например, когда Сиднейский Харбор-Бридж неоднократно красится и перекрашивается.

    Однако в бетоне сталь скрыта, но тайно активна. Влага, проникающая через тысячи крошечных трещин, вызывает электрохимическую реакцию. Один конец арматуры становится анодом, а другой — катодом, образуя «батарею», которая обеспечивает преобразование железа в ржавчину. Ржавчина может расширить арматуру в четыре раза, увеличивая трещины и заставляя бетон разрушаться в процессе, называемом отслаиванием, более широко известным как «рак бетона».

    Бетонный рак: некрасиво. Саранг/Викисклад

    Я предлагаю изменить наше мышление и признать бетон и сталь живыми и активными материалами. Речь идет не об изменении каких-либо фактов, а скорее о переориентации того, как мы понимаем эти факты и действуем в соответствии с ними. Чтобы избежать отходов, загрязнения и ненужной реконструкции, потребуется мышление, выходящее далеко за рамки дисциплинарных концепций времени, и это особенно верно для строительства и строительной отрасли.

    Разрушенные цивилизации прошлого показывают нам последствия краткосрочного мышления. Мы должны сосредоточиться на строительстве конструкций, которые выдержат испытание временем, чтобы не получить громоздкие заброшенные артефакты, которые не более подходят для своего первоначального назначения, чем статуи острова Пасхи.

    Как укрепить бетонную плиту на земле, чтобы предотвратить растрескивание

    Стальная арматура и арматура из сварной проволоки обеспечивают контроль ширины трещин в ненесущих плитах на грунте.

    21 мая 2020 г.

    Kim Basham, PhD PE FACI

    KB Engineering LLC

    Вверху и внизу: правильно размещенная/поддерживаемая арматура приведет к правильному расположению арматуры в плите. Проконсультируйтесь с литературой производителей о максимальном расстоянии между стульями и другими опорами и используйте минимальное расстояние между арматурой 12 дюймов, чтобы рабочие могли не ходить по арматуре.

    Большинство плит на грунте не армированы или номинально армированы для контроля ширины трещин. При расположении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки подстилающего слоя, приложенных нагрузок или других факторов.

    Этот тип армирования обычно называют усадочным и температурным армированием.

    Усадочное и температурное армирование отличается от структурного армирования. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство конструкционных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем конструктивности и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как ненесущие плиты.

    Несмотря на то, что существует несколько вариантов армирования ненесущих плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для ограничения ширины трещин.

    Неограниченный рост ширины трещины приводит к выкрашиванию краев вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.

    Основы

    Стальная арматура и арматура из сварной проволоки не предотвратят растрескивание. Армирование в основном бездействует, пока бетон не треснет. После растрескивания он становится активным и контролирует ширину трещин, ограничивая их рост.

    Если плиты укладываются на высококачественное основание с равномерной опорой и состоят из бетона с низкой усадкой, а швы должным образом установлены на расстоянии 15 футов или меньше, армирование, как правило, не требуется. Скорее всего, случайных или внезапных трещин будет немного. Если случайные трещины возникают, они должны оставаться достаточно плотными из-за ограниченного расстояния между швами и низкой усадки бетона, что ограничивает возможность эксплуатации или проблемы с техническим обслуживанием в будущем.

    Когда плиты укладываются на проблемное основание с риском неравномерной поддержки или состоят из бетона с умеренной или высокой усадкой, или расстояние между швами превышает 15 футов, тогда необходимо усиление для ограничения ширины трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 милам (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя снижается, и могут возникать дифференциальные вертикальные перемещения через трещины или «раскачивание» плиты. Когда это происходит, обнажаются края трещины и, вероятно, происходит растрескивание краев, особенно если плита подвергается воздействию колесного транспорта и особенно погрузчиков с жесткими колесами. Как только начинается выкрашивание, ширина трещин на поверхности становится больше, а износ плиты вдоль трещин значительно увеличивается.

    Если деформационные швы недопустимы и не устанавливаются, требуется термоусадочное и температурное армирование. Этот подход к проектированию иногда называют непрерывно армированными или бесстыковыми плитами, и он позволяет многочисленным, близко расположенным (от 3 до 6 футов) мелким трещинам возникать по всей плите.

    Неограниченный рост ширины трещины приводит к выкрашиванию краев вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.

    Варианты контроля трещин

    Как правило, существует два варианта борьбы с трещинами в плитах на грунте: 1) контролировать расположение трещин путем установки компенсационных швов (ширина трещин не контролируется) или 2) контролировать ширину трещин путем установки арматуры (не контролировать место трещины).

    В варианте 1 мы сообщаем плите, где трескаться, а ширина деформационных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона. По мере увеличения расстояния между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 милам, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через деформационные швы, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения по швам.

    В варианте 2 мы позволяем плитам растрескиваться случайным образом, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно при таком варианте компенсационные швы не устанавливаются. Вместо этого растрескивание происходит хаотично, образуя многочисленные, плотно скрепленные между собой трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

    Резка арматуры в местах стыков

    Соблюдайте осторожность при использовании обоих способов борьбы с трещинами в одной и той же плите. Если через усадочные швы проходит слишком много арматуры, швы становятся слишком жесткими и могут не растрескиваться и не раскрываться, как предполагалось. Когда деформационные швы не активируются (т. е. трескаются и открываются) из-за армирования, обычно возникает внешовное или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

    Некоторые проектировщики предписывают резать всю арматуру в деформационных швах, в то время как другие могут указывать резать каждый второй стержень или проволоку. Если обрезать каждый второй стержень или проволоку, оставшаяся арматура поможет обеспечить передачу нагрузки и сведет к минимуму дифференциальные перемещения панелей, но не будет препятствовать активации соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурно-усадочной арматурой в местах стыков, подрядчики должны подать запрос на получение информации. Много раз подрядчиков необоснованно обвиняют в растрескивании вне швов, связанном с этой проблемой проектирования.

    Метод перемещения арматуры из сварной проволоки в указанное место методом «зацепи и потяни» является неэффективным методом, которого следует избегать подрядчикам.

    Расположение арматуры

    Стальная арматура и арматура из сварной проволоки должны располагаться в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире у поверхности и сужаются с глубиной. Таким образом, арматура для контроля трещин никогда не должна располагаться ниже середины глубины плиты. Арматура также должна располагаться достаточно низко, чтобы пила не разрезала арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещение стали на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности. Конструкторы обычно определяют положение армирования, указывая защитный слой бетона (от 1 1/2 до 2 дюймов) для армирования.

    Размещение одного слоя арматуры в центре или на середине глубины плиты не рекомендуется (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты, а также обеспечить контроль ширины трещины. Однако размещение арматуры посередине плиты не позволит эффективно решить ни одну из этих задач.

    Стальная арматура и арматура из сварной проволоки должны поддерживаться и достаточно связываться вместе, чтобы свести к минимуму перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Поддержите арматуру стульями или опорами из сборных железобетонных стержней. Стулья должны иметь песчаные или опорные плиты, а перекладины должны иметь квадратное основание размером не менее 4 дюймов, чтобы гарантировать, что они не утонут в основании. Используйте расстояние между опорами, которое гарантирует, что арматура не провиснет между опорами или не будет продавлена ​​пешеходным движением или свежим бетоном. Гибкая арматура, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. В дополнение к указанию типа и количества арматуры проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

    Арматура из сварной проволоки никогда не должна размещаться на земле и тянуться на место после укладки бетона. Техника «зацепи и потяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» сварную проволочную арматуру в указанном месте, стоя на арматуре?

    Армирование, частично заглубленное в основание, не обеспечивает контроля ширины трещины. Без опорных стульев или сборных железобетонных блоков арматура обычно оказывается в нижней части плиты или заглубляется в основание.

    Допуски размещения

    Допуск вертикального размещения арматуры в плитах на грунте составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск защитного слоя бетона составляет – 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение защитного слоя не может превышать одной трети указанного защитного слоя. Во многих случаях допуск покрытия переопределяет допуск вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков вертикального размещения.

    Первоначально эта статья была опубликована 25 февраля 2013 г.

    Ссылки:

    ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

    ACI 302.1R-04. «Руководство по устройству бетонных полов и плит»

    ACI 360R-06. «Проектирование плит на грунте»

    Заявление о позиции ASCC № 2. «Расположение рулонной сварной сетки в бетоне»

    Технические факты WRI. «Опоры необходимы для долговременной работы арматуры из сварной проволоки в плите на уровне грунта» (TF 702-R-08)

    Технические факты WRI. «Как определить, заказать и использовать армирование сварной проволокой» (TF 202-R-03)

    10 вещей, которые необходимо знать о волокнистом армировании бетона

    Hillman представляет системы крепления бетона для средних нагрузок на WOC

    2 90 10 лучших статей о строительстве на этой неделе: забудьте о заводской табличке, если хотите самый американский пикап

    10 самых читаемых статей о строительстве: неделя 24 августа

    0678

    10 вещей, которые нужно знать об армировании бетона волокном

    CRSI: арматура с маркировкой W Now Dual Grade

    Список 10 лучших инструментов Mason 4-го поколения для ваших следующих бетонных работ
    2 Широкий выбор бетонных инструментов, доступных для бетонного подрядчика, может заставить голову даже самого опытного каменщика. Вот некоторые из инструментов, которые вам понадобятся для вашей следующей бетонной работы.

    Стоячая вода в подготовленных основаниях: проблема или мера предосторожности?

    Ассоциация бетонных фундаментов решает проблему структурной целостности бетонных фундаментов из-за попадания воды в земляные работы.

    GatorBar Утвержден Департаментом транспорта штата Вирджиния

    Композитная арматура, армированная стекловолокном, GatorBar была включена в Оценочный список новых продуктов Департаментом транспорта штата Вирджиния. 100678

    Недостаточно знать, что инженерные сети и структурные элементы находятся под землей. Для соблюдения правил техники безопасности и передовой практики георадар становится все более распространенной технологией, используемой на строительной площадке.

    Новые аккумуляторы дают инструментам MAX USA больше стяжек и отрезков

    Предлагая на одну зарядку тысячи стяжек и сотни дополнительных резов, ваши устройства MAX USA TWINTIER, ярусы для арматуры и устройства для резки арматуры PJRC160 только что были обновлены.

    Методика обнаружения арматуры

    Для подрядчиков по бетону доступно несколько методов, каждый из которых имеет свои плюсы и минусы. Наиболее распространены вихревые токи (EC), георадар (GPR) и цифровая рентгенография (DR).

    Макроволокна и Суперкубок — внутри бетона самого большого стадиона НФЛ

    Использование синтетического волокна позволило сэкономить затраты, время и трудозатраты на строительство стадиона SoFi за счет использования армированного волокном бетона на верхних палубах.

    Исследовательская группа изучает арматуру на основе конопли

    Группа исследователей из Политехнического института Ренсселера поставила перед собой задачу разработать арматурный стержень для бетона, изготовленный из пеньки. Исследования продолжаются.

    3D-печать бетона, армированного графеном, и его преимущества

    Поскольку в процессе 3D-печати бетона не используются бетонные формы, обычные средства армирования, такие как арматура и проволочная сетка, не могут использоваться — графен оказался одной из наиболее перспективных добавок для печатный бетон.

    Робот для гидродемонтажа Aqua Cutter 750V

    Новая модель запускает запатентованную Aquajet систему колебаний Infinity, которая перемещает струю воды в форме восьмерки, удаляя больше бетона за один проход, уменьшая затенение, устраняя риск образования отверстий в трубах и обеспечивая идеальная поверхность склеивания.

    MCI-2005 прошел испытания ASTM

    Органическая добавка на биологической основе для защиты металлической арматуры в бетонных конструкциях, MCI-2005, прошла испытания ASTM G180 на антикоррозионные добавки.

    Что впереди: дорожная карта цемента по достижению углеродной нейтральности

    Присоединяйтесь к Portland Cement Association 22 сентября на вебинаре, на котором они расскажут об успехах, достигнутых отраслью за год, а также обсудят положение дел по сложным вопросам, которые остаются препятствиями даже для больший прогресс.

    Плюсы и минусы покупки дома на бетонной плите

    Что такое покупка дома на бетонной плите?

    Фундамент, на котором построен ваш дом, может иметь большое влияние на структурную целостность вашего дома. Плитный фундамент изготавливается из бетона толщиной в центре обычно от 4 до 6 дюймов. Бетонную плиту часто укладывают на слой песка для дренажа или в качестве подушки.

    В домах, построенных на плите, нет ни подполья, ни места под полом. Если вы планируете построить или купить дом на бетонной плите, необходимо учитывать ряд преимуществ и недостатков.

    Ключевые выводы

    • Фундаменты из бетонных плит чаще используются в штатах с теплым климатом, где меньше вероятность промерзания грунта и растрескивания фундамента.
    • Есть веские причины для строительства или покупки дома на плите, такие как экономия средств и меньший риск повреждения в некоторых случаях.
    • К недостаткам можно отнести то, что нагревательные и охлаждающие устройства приходится устанавливать на первом этаже, что занимает жилую площадь. Также существует вероятность образования трещин.

    Что нужно знать о покупке дома на бетонной плите

    В некоторых домах нет подвала или подвального помещения, они просто построены на бетонной плите — возможно, потому, что дом стоит на скале или на высоком уровне грунтовых вод. Бетон заливается на землю одновременно. Некоторые фундаменты имеют постнатяжные тросы или усилены стальными стержнями, называемыми арматурными стержнями, чтобы плита могла выдерживать вес дома. Затем на этом бетонном фундаменте строится дом.

    Плитный фундамент чаще встречается в южных штатах с теплым климатом, где меньше вероятность промерзания грунта и растрескивания фундамента. Рассмотрим плюсы и минусы плитного фундамента.

    Преимущества фундаментов из бетонных плит

    Вот пять причин выбрать этот тип основания для дома:

    1. Сокращение времени высыхания

    Для высыхания бетонной плиты требуется меньше времени. Меньшее время простоя означает, что строительство может двигаться без задержек. Нет необходимости ждать несколько дней, пока бетон в залитом фундаменте застынет и высохнет.

    2. Меньший риск повреждения от затопления или утечки газов

    Плитный фундамент сводит к минимуму риск ущерба от затопления или утечки газа, например, радона, из подвала или подполья в дом.

    3. Защита от вредителей

    Бетонная плита может защитить дом от термитов или других насекомых, поскольку под домом нет открытых пространств, через которые можно было бы добраться до деревянных балок или опор, которые насекомые могли бы погрызть. Плиты также можно предварительно обработать инсектицидами, чтобы убедиться, что они не гнездятся под ними.

    4. Экономия затрат

    Экономия средств является одним из самых больших преимуществ. Во многих случаях покупатель дома может сэкономить до 10 000 долларов со стоимости дома. Если он построен на плите, в бюджете нет места для обхода или подвала. Это особенно верно, когда строитель должен вырезать фундамент из твердой породы — очень дорогое удовольствие.

    5. Меньше шагов

    Дома из плит часто строят ближе к земле, чем дома с подвалами или подвальными помещениями, что сокращает количество шагов, необходимых для входа в дом. Легкий доступ выгоден для тех, кто менее физически способен.

    Решение о покупке или строительстве дома на бетонной плите в значительной степени зависит от климата, в котором расположен дом, и от вашего бюджета.

    Недостатки фундаментов из бетонных плит

    Несмотря на преимущества данного вида конструкции, бетонная плита подойдет не каждому дачному участку или домовладельцу. Вот пять причин отказаться от него:

    1. Вредители все еще могут проникать сквозь стены

    Хотя термиты и другие вредители не могут получить доступ непосредственно под домом, они могут проникнуть через стены, поскольку дом обычно находится ближе к земле. Это особенно верно, если сайдинг сделан из дерева и стоит на земле.

    2. Для воздуховодов требуется изоляция

    Воздуховоды для отопления и кондиционирования воздуха обычно проходят через потолок первого этажа, а это означает, что он должен быть хорошо изолирован для поддержания надлежащей температуры.

    3. Отопительные и охлаждающие установки используют надземное пространство

    Блок кондиционирования воздуха и печь, возможно, также придется установить на первом этаже, а это означает, что они будут занимать место, которое в противном случае можно было бы использовать для других целей.

    4. Трещины плиты

    Одним из наиболее существенных потенциальных недостатков является растрескивание плиты. Это может существенно нарушить структурную целостность дома, а ремонт будет трудным и дорогим. К факторам, которые могут привести к растрескиванию плиты, относятся корни деревьев, смещение грунта, землетрясения или промерзший грунт.

    5. Некоторые считают плитный дом непривлекательным

    Некоторым людям кажется непривлекательным внешний вид панельного дома.

    Наклонный бетон

    Наклонный бетон получил свое название из-за того, как происходит строительство: путем подъема или наклона панелей с помощью крана для формирования стен зданий. Панели могут быть изготовлены во многих формах и размерах, включая плоские и изогнутые сечения. Укладка бетона выполняется быстро и легко, поскольку выполняется на земле. Поверхности пола служат литейными площадками, а иногда сооружаются отдельные литейные площадки. Панели можно ставить друг на друга, если пространство ограничено. Поскольку панели отливаются на месте, их размер не ограничивается транспортировкой. Панели обычно имеют довольно большие размеры, поэтому в зданиях относительно мало стыков.

    Откидные конструкции строятся по разумной цене, требуют минимального обслуживания и обеспечивают долгосрочную долговечность и скорость строительства с минимальными капиталовложениями. Панели обычно служат структурой и отделкой и могут быть изолированы по мере необходимости для повышения энергоэффективности.

    Хотя эта отрасль зародилась более 100 лет назад, ее популярность заметно возросла после создания в 1980 году комитета Американского института бетона (ACI 551), посвященного ей, и образования в 1986. В последнее время достижения в области гибкости дизайна, высококачественной отделки, более совершенных методов изоляции и возможности более экономичного строительства небольших конструкций повысили привлекательность подъемно-откидных конструкций. Подрядчики, специализирующиеся на откидных бетонных панелях, доступны по всей территории США.

  • Размеры
  • Производство и физические свойства
  • Установка, соединения и отделка
  • Устойчивое развитие и энергия
  • Строительные нормы
  • Сравнительная стоимость
  • Проекты
  • Преимущества

    Откидная конструкция быстрая и экономичная. В то время как он стал популярным для больших зданий с простыми планами этажей («строительство больших коробок»), новые методы расширили рынок для повышения гибкости дизайна, что делает его подходящим для небольших зданий и зданий с более сложной планировкой. Ключ к успеху — планирование. Теперь школы, розничная торговля, коммерческие и гражданские проекты, религиозные сооружения и жилые дома также являются обычными приложениями.

    Подрядчики ценят то, что большая часть работы выполняется на уровне земли, выполняется быстро и эффективно, а повторение позволяет сэкономить время. Изготовление откидных бетонных панелей по сути похоже на заливку плит вместо стен. Установка опалубки выполняется быстрее и проще, в том числе блокировка дверных и оконных проемов. Панели отливаются на месте, и если места мало, их можно отливать штабелем, чтобы свести к минимуму неудобства на месте.

    Финишный бетон на откидной панели после заливки

    Для владельцев привлекательным свойством наклона вверх является долговечность и устойчивость к стихийным бедствиям, воде и насекомым. Большой вес и большой размер панели также обеспечивают хорошую энергоэффективность и хорошие звуковые характеристики благодаря тепловой массе и воздухонепроницаемому корпусу.

    Размеры

    Неизолированные панели обычно имеют толщину от семи до 12 дюймов. Теплоизоляционные панели представляют собой конструкцию типа «сэндвич». Толщина внешней поверхности составляет от двух до трех дюймов, толщина изоляции составляет от двух до шести дюймов, а внутренний слой представляет собой структурную часть стены толщиной, аналогичной неизолированным панелям. Соединители вставляются через изоляцию, чтобы связать две бетонные поверхности вместе.

    Усовершенствования в подъемных вставках означают, что ограничений по размеру панелей стало меньше: распространены панели высотой 50 футов. Площадь пола может быть одним из ограничений по размеру. А поскольку панели должны подниматься на место краном, их вес по сравнению с грузоподъемностью крана является еще одним ограничивающим фактором, и для этой цели кран должен иметь запас прочности три к одному. Но панели не обязательно доставлять на площадку грузовиком, так что это не ограничение по размеру.

    Производство и физические свойства

    Фундамент и плита перекрытия (или отливки) должны быть подготовлены к заливке бетоном. Опалубка обычно деревянная, но может быть многоразового пластика или металла. Арматура – ​​это обычная сталь, используемая в других бетонных работах. Подъемные вставки, сварные пластины и другое оборудование называются «закладными» и размещаются перед бетоном. Разрушители связей используются для покрытия литейной плиты, чтобы облегчить подъем панелей. Если подъемный кран будет опираться на часть плиты, возможно, потребуется увеличить его толщину больше, чем требуется зданию.

    Бетон обычно заказывают у производителя готовых смесей. Смеси могут иметь высокую прочность или раннюю прочность для удовлетворения потребностей проекта. Бетон можно укладывать прямо из желоба грузовика или с помощью насоса для более точного укладки. Он консолидирован, обработан шпателем и вылечен.

    Затирка бетона на откидной панели.

    Нанесение отвердителя на откидную бетонную панель.

    Наклон вверх не закрыт, так как панели отливаются, поэтому могут применяться процедуры бетонирования в холодную погоду. К счастью, довольно легко защитить первоклассное литье от экстремальных температур.

    Установка, соединения и отделка

    После литья лицевой стороной вниз панели устанавливаются путем снятия плиты и прикрепления к фундаменту/плите. Комбинация дюбелей из плиты и крепления к соседним панелям обеспечивает конструктивную целостность здания. Во время укладки панели крепятся до тех пор, пока все они не будут связаны вместе, образуя стены. Планируются операции по подъему панелей в быстрой последовательности. Соединения, залитые в бетон, позволяют сваривать панели. Затем вертикальные швы заполняются герметиком.

    Подъемная стеновая панель крепится к бетонной плите.

    Откидные стеновые панели фиксируются распорками.

    Обработка архитектурного бетона придает панелям богатую детализацию и внешний вид поверхности. Рустикации и выступы могут создавать видимость различных размеров панелей и линий теней. Отделка и конфигурации панелей претерпели значительные изменения в последние годы, так что эти панели предлагают такую ​​​​же универсальность, как и другие системы бетонных стен. Обычные отделки включают цветной бетон, открытый заполнитель и текстуры опалубки. Облицовочные смеси могут сделать любую из этих отделок более экономичной, поместив специальную бетонную смесь на внешние 1 или 2 дюйма поверхности панели. Имеются специальные вставки для создания поверхностей из тонкого кирпича или тонкой каменной кладки. В качестве альтернативы поверхность может быть окрашена или покрыта штукатуркой с текстурой штукатурки, хотя эта отделка может потребовать периодического обслуживания, не требующего обработки методом заливки.

    Технологии литья достаточно продвинулись, так что теперь можно отливать изогнутые панели. Для этого требуется сооружение специальной опалубки на земле, но после первой заливки их можно при необходимости укладывать друг на друга как плоские панели.

    Устойчивое развитие и энергетика

    Откидные панели могут быть из монолитного бетона или могут быть сэндвич-панелями. Изоляция может быть встроена в откидную конструкцию, чтобы обеспечить энергоэффективную конструкцию с твердыми поверхностями наружных стен. Обычно используется экструдированный полистирол толщиной от 2 до 6 дюймов. Стены могут иметь значение R от примерно 2 для неизолированных панелей до примерно 32 для стен, содержащих более толстые слои изоляции. Поскольку строительные нормы и правила требуют большей энергоэффективности, толщина изоляции увеличивается. Но, как и все бетонные системы, откидная конструкция обеспечивает высокую теплоемкость и герметичную конструкцию. Панели также означают меньшее количество стыков и меньшую инфильтрацию воздуха.

    Энергоэффективность — важная составляющая экологичности наклонно-поворотного устройства, но это еще не все, что он может предложить. Все остальные аспекты устойчивости, применимые к любому типу бетонной конструкции, применимы и к наклону вверх. Существует потенциал переработанного содержимого в наклонном бетоне. Стеновые панели можно демонтировать, а бетон переработать в конце срока службы. Он местного производства. Это прочный и низкие эксплуатационные расходы.

    Строительные нормы и правила

    Откидная конструкция покрыта International Building Code (IBC) в железобетонной секции. Обычно его разрабатывает лицензированный инженер-строитель. Наклон вверх не рассматривается в Международном жилом кодексе (IRC) . Ассоциация производителей наклонного бетона (TCA) предлагает руководства по проектированию. ACI публикует Руководство по проектированию откидных бетонных панелей , ACI 551.2R-10, в котором представлена ​​информация, расширяющая положение ACI 318, чтобы сделать его более конкретным для откидных конструкций.

    Сравнительная стоимость

    Откидная конструкция традиционно была наиболее экономичной для больших размеров панелей и больших зданий. Достижения и планирование сделали его более конкурентоспособным по стоимости даже для зданий меньшего размера, в диапазоне 5000 квадратных футов. Для односемейного жилого дома может быть экономически выгодным застройка подразделениями, когда несколько зданий строятся одновременно. Как повторение, так и эффект масштаба могут сэкономить время и деньги.

    Откидные проекты

    Маленькие конверты, большие результаты: односемейные и откидные конструкции

    Откидная конструкция приобрела популярность для больших простых зданий, потому что этот метод быстрый и эффективный, преимущества, которые важны на этом рынке . Тем не менее, при правильных условиях наклон вверх также может быть эффективным методом строительства даже самых скромных по размеру домов на одну семью. Помогло наличие кранов меньшего размера. И правильное использование подъемного оборудования также важно, как это может быть сделано в запланированных сообществах, где много зданий строятся друг за другом. Описанный здесь прототип дома основан на изолированных откидных стеновых и потолочных панелях.

    По размеру, масштабу и дизайну дом скромен. Его дизайн почти напоминает юго-запад, но легко представить, как его внешний вид может быть адаптирован к широкому спектру архитектурных стилей, от традиционного до современного. Площадь этажа составляет 1754 квадратных фута, а простой прямоугольный план подходит для плоских секций стен. Всего 30 панелей потребовалось для создания всей конструкции, включая небольшой передний двор, который добавляет интереса планировке. Панели различаются по размеру: самая высокая — 18 футов, самая широкая — 34 фута 8 дюймов, а самая большая — 324 квадратных фута. Максимальный вес панели составляет 32 450 фунтов.

    Пол дома представляет собой ровную плиту, которая, как обычно для откидных конструкций, служит основой для заливки стеновых панелей. Стеновые и кровельные элементы выполнены в виде сэндвич-панелей со встроенной изоляцией. Две бетонные облицовочные панели соединяются через пенопласт с помощью соединителей из волокнистого композита. Это обеспечивает отличные энергетические характеристики, потому что нет теплового моста. Конструкция прочная, прочная и устойчива ко всем видам сил, включая сильный ветер и удары, что обеспечивает непревзойденную долговечность. Наружная отделка может быть как простой, как в данном случае легкая фактурная лепнина, так и более детальной. Общие декоративные приемы для наклона вверх включают текстуру и цвет лайнера формы с помощью красок, пятен или интегральных цветов.

    Хотя этот дом мог быть построен где угодно, он расположен в Иордании, стране, которая нуждается в современном жилье для своих военных и правительственных учреждений. Модель получила значительное внимание со стороны высокопоставленных государственных чиновников. В качестве еще одного свидетельства простоты этого метода строительства подрядчик смог преодолеть сложный языковой барьер, обеспечив надзор и обучение местных полуквалифицированных плотников и рабочих, обучая их укладке и отделке бетона, формовке и укладке. панели, а также установить и скрепить конечный продукт.

    Доступная эстетика воссоздает историческое очарование

    Для Shelmore Village владельцу нужно было создать дизайн с гибкими жилыми/рабочими помещениями, функциональными для жилых помещений, офисов, а также магазинов. Используя всего три планировки, дизайнеры создали планы этажей первого уровня с привлекательными витринами и двумя этажами комфортабельных частных жилых домов наверху — всего 41 квартира. Но владелец также хотел, чтобы каждая квартира имела ощущение индивидуальности, подобное деловому району Чарльстона в центре города.

    Несмотря на то, что у владельца не было опыта с наклоном вверх, он выбрал его с помощью подрядчика по проектированию/строительству как экономически эффективный способ строительства доступного жилья. Помимо конструктивного решения, наклонный бетон также предлагает превосходные характеристики устойчивости к сейсмическим нагрузкам, брандмауэры между блоками, которые также действуют как звуковые барьеры, высокую долговечность и низкие эксплуатационные расходы, а также скорость доставки.

    Ограниченный участок площадью менее четырех акров потребовал укладки значительного количества панелей (некоторые до пяти в высоту) и детальной координации формовки, заливки, отделки и монтажа. Самая высокая панель составляет 34 фута-1 дюйм. высокий и самый большой 715 квадратных футов. Из-за количества и размера панелей, необходимых для производства девяти трехэтажных зданий, строительство было поэтапным, чтобы поднять некоторые панели, а затем повторно использовать литые плиты.

    Наклон вверх завоевал популярность в больших простых зданиях, так называемых магазинах «большой розничной торговли», которые часто имеют квадратные или прямоугольные основания и не так много украшений. Но достижения в области наклона вверх теперь позволяют создавать более сложные планировки зданий и улучшать архитектурные решения, что повышает его привлекательность для более широкого спектра применений.

    About the author

    Добавить комментарий

    Ваш адрес email не будет опубликован.
