Автоматизированная станция помех Р-934УМ — парк Патриот
| Экипаж | 3 человека в мирное время; 4 человека в военное время |
| Диапазон рабочих частот: | |
| — при ведении радиоразведки | 100-2000 МГц |
| — при ведении радиоподавления | 100-400 МГц |
| Скорость сканирования частотного диапазона | |
| — в режиме обнаружения | не менее 800 МГц/с |
| — в режиме пеленгования | не менее 400 МГц/с |
| Ширина диаграммы направленности передающей антенны | |
| — по азимуту | не более 120° |
| — по углу места | не более 40° |
| Виды помеховых сигналов: | |
| Количество квазиодновременно излучаемых помеховых сигналов | не более 4 |
| Скорость обмена телекодовой информацией | |
| — между сопряженными АСП | не менее 256 кбит/с |
| — между АСП и пунктом управления | не менее 48 кбит/с |
| Электропитание: | |
| — в штатном режиме (от возимой ДЭС или промышленной сети) | 220/380 В |
| — аварийное питание от аккумуляторов | постоянное напряжение 24 В |
| Потребляемая мощность при питании от сети переменного тока: | |
| — без системы жизнеобеспечения | не более 20 кВт |
| — с системой жизнеобеспечения | не более 30 кВт |
| Штатная транспортная база | автомобиль «Урал-43203» |
| Время развертывания (свертывания) | не более 30 минут |
Описание:
Р-934УМ — подвижная станция разведки и подавления авиационной УКВ радиосвязи “Удар” комплекса Р-330М1П (“Диабазол”).
Подсистема разведки предназначена для обнаружения, пеленгования и анализа радиосигналов, для перехвата и записи информации, передаваемой по радиоканалам, а также для создания помех линиям УКВ радиосвязи, системам сотовой, транкинговой связи и системам телевидения.
Является результатом коренной модернизации изделия Р-934У «Удар», проведенной с целью расширения возможностей изделия, продления его рабочего ресурса, а также увеличения быстродействия, надежности и устойчивости его работы. В отличие от станции помех Р934У в АСП Р934УМ установлена более совершенная быстродействующая аппаратура управления и разведки, позволяющая определять пеленги на источники.
При использовании АСП в качестве ведомой станции предусмотрена возможность ее работы в следующих режимах: радиоразведка и радиоотделение. При автономном использовании АСП предусмотрена реализация следующих режимов работы: подготовка, радиоразведка и радиоотделение.
Обеспечивает:
Фото:
Все экспонаты парка патриот
Издания | Библиотечно-издательский комплекс СФУ
- Издания(активная вкладка)
- Услуги
Все года изданияТекущий годПоследние 2 годаПоследние 5 летПоследние 10 лет
Все виды изданийУчебная литератураНаучная литератураЖурналы и продолжающиеся изданияГазетыМатериалы конференцийУчебно-методическое обеспечение дисциплин
Все темыЕстественные и точные наукиАстрономияБиологияГеографияГеодезия.
Все институтыВоенно-инженерный институтУчебно-военный центрГуманитарный институтКафедра ИТ в креативных и культурных индустрияхКафедра истории России, мировых и региональных цивилизацийКафедра культурологии и искусствоведенияКафедра рекламы и социально-культурной деятельностиКафедра философииЖелезногорский филиал СФУИнженерно-строительный институтКафедра автомобильных дорог и городских сооруженийКафедра инженерных систем, зданий и сооруженийКафедра проектирования зданий и экспертизы недвижимостиКафедра строительных конструкций и управляемых системКафедра строительных материалов и технологий строительстваИнститут архитектуры и дизайнаКафедра архитектурного проектированияКафедра градостроительстваКафедра дизайнаКафедра дизайна архитектурной средыКафедра изобразительного искусства и компьютерной графикиИнститут гастрономииБазовая кафедра высшей школы ресторанного менеджментаИнститут инженерной физики и радиоэлектроникиБазовая кафедра «Радиоэлектронная техника информационных систем»Базовая кафедра инфокоммуникацийБазовая кафедра физики конденсированного состояния веществаБазовая кафедра физики твердого тела и нанотехнологийБазовая кафедра фотоники и лазерных технологийКафедра нанофазных материалов и нанотехнологийКафедра общей физикиКафедра приборостроения и наноэлектроникиКафедра радиотехникиКафедра радиоэлектронных системКафедра современного естествознанияКафедра теоретической физики и волновых явленийКафедра теплофизикиКафедра экспериментальной физики и инновационных технологийКафедры физикиИнститут космических и информационных технологийБазовая кафедра «Интеллектуальные системы управления»Базовая кафедра «Информационные технологии на радиоэлектронном производстве»Базовая кафедра геоинформационных системКафедра высокопроизводительных вычисленийКафедра вычислительной техникиКафедра информатикиКафедра информационных системКафедра прикладной информатикиКафедра прикладной математики и компьютерной безопасностиКафедра разговорного иностранного языкаКафедра систем автоматики, автоматизированного управления и проектированияКафедра систем искусственного интеллектаИнститут математики и фундаментальной информатикиБазовая кафедра вычислительных и информационных технологийБазовая кафедра математического моделирования и процессов управленияКафедра алгебры и математической логикиКафедра высшей и прикладной математикиКафедра математического анализа и дифференциальных уравненийКафедра математического обеспечения дискретных устройств и системКафедры высшей математики №2афедра теории функцийИнститут нефти и газаБазовая кафедра пожарной и промышленной безопасностиБазовая кафедра проектирования объектов нефтегазового комплексаБазовая кафедра химии и технологии природных энергоносителей и углеродных материаловКафедра авиационных горюче-смазочных материаловКафедра бурения нефтяных и газовых скважинКафедра геологии нефти и газаКафедра геофизикиКафедра машин и оборудования нефтяных и газовых промысловКафедра разработки и эксплуатации нефтяных и газовых месторожденийКафедра технологических машин и оборудования нефтегазового комплексаКафедра топливообеспеченя и горюче-смазочных материаловИнститут педагогики, психологии и социологииКафедра информационных технологий обучения и непрерывного образованияКафедра общей и социальной педагогикиКафедра психологии развития и консультированияКафедра современных образовательных технологийКафедра социологииИнститут торговли и сферы услугБазовая кафедра таможенного делаКафедра бухгалтерского учета, анализа и аудитаКафедра гостиничного делаКафедра математических методов и информационных технологий в торговле и сфере услугКафедра технологии и организации общественного питанияКафедра товароведения и экспертизы товаровКафедра торгового дела и маркетингаОтделение среднего профессионального образования (ОСПО)Институт управления бизнес-процессамиБазовая кафедра Федеральной службы по финансовому мониторингу (Росфинмониторинг)Кафедра бизнес-информатики и моделирования бизнес-процессовКафедра маркетинга и международного администрированияКафедра менеджмент производственных и социальных технологийКафедра цифровых технологий управленияКафедра экономики и управления бизнес-процессамиКафедра экономической и финансовой безопасностиИнститут физ.
По релевантностиСначала новыеСначала старыеПо дате поступленияПо названиюПо автору
Текст в электронном виде
Анализ и синтез механизмов в CAD/CAE-средах
Взаимоотношения Норвегии и Приенисейской России в ракурсе исторической памяти.
Вторая половина…Концептуальные основы проектирования системы иноязычной подготовки в техническом вузе
История и методология геоэкологии: введение в геоэкологию
История и методология геоэкологии: теоретические основы геоэкологии
Техногенез и формирование природно-техногенных ландшафтов. Пособие для практических и семинарских…
Техногенез и формирование природно-техногенных ландшафтов. Лекционный курс
Спонтанные изменения ландшафтов: основные этапы их эволюции и мировые тренды изменения климата:…
Математическая статистика в геоэкологии: практикум
Современные процессы изготовления полуфабрикатов из сплавов с высокой удельной прочностью на…
Технология конструкционных материалов. Методы получения заготовок деталей машин и обработки их…
Прикладные геоэкологические исследования: микроморфология почв долин рек центральной части…
Российские войска РЭБ вывели из строя 90 процентов беспилотников Украины
Российская армейская система помех «Поле-21».
Провалы российских вооруженных сил в более широкой войне России против Украины слишком многочисленны, чтобы их перечислять.
Слишком много атак на слишком многих участках, которые поредели лучшие батальоны России. Слишком мало пехоты, чтобы прикрыть танки. Негибкая поддержка с воздуха. Артиллерийские батареи, обстрелявшие слишком много пустых квадратов сетки. И, возможно, самое главное: неадекватная логистика для того, что превратилось в долгую изнурительную войну.
Но важно отметить, где русские пришли на смену . Хотя бы понять, где Украине может понадобиться улучшить собственные силы. Чтобы получить редкую картину российской военной компетентности, взгляните на кремлевские войска радиоэлектронной борьбы на поле боя.
В условиях хаоса первого наступления российской армии на Украину, начавшегося в конце февраля, русским потребовалось несколько недель, чтобы развернуть свою обширную инфраструктуру помех.
Но как только они это сделали, они начали оглушать и сбивать с толку самые сложные системы украинцев — в частности, их беспилотники — в количестве, которое наверняка поразило украинских командиров.
Электронное подавление украинских беспилотных летательных аппаратов свело на нет одно из самых больших преимуществ Киева в первые месяцы войны. Украинцы рассчитывали на превосходные разведывательные данные, в основном обеспечиваемые БПЛА, чтобы сделать их меньший артиллерийский арсенал более точным, чем собственный, более крупный арсенал крупных орудий и ракетных установок России.
Но средства радиоэлектронной борьбы русских помешали этим беспилотникам осуществлять навигацию и связь — и лишили украинцев той точности, на которую они рассчитывали. «Поражение точности имело решающее значение для выживания подразделения» для русских, объясняют аналитики Михаил Забродский, Джек Уотлинг, Александр Данилюк и Ник Рейнольдс в исследовании для Королевского института объединенных служб в Лондоне.
Аналитики ожидали действий русских по подавлению помех. Организация по безопасности и сотрудничеству в Европе, которая следила за наращиванием военной мощи Москвой перед февральским вторжением, отметила размещение большого количества систем радиоэлектронной борьбы на оккупированной Россией восточной Украине.

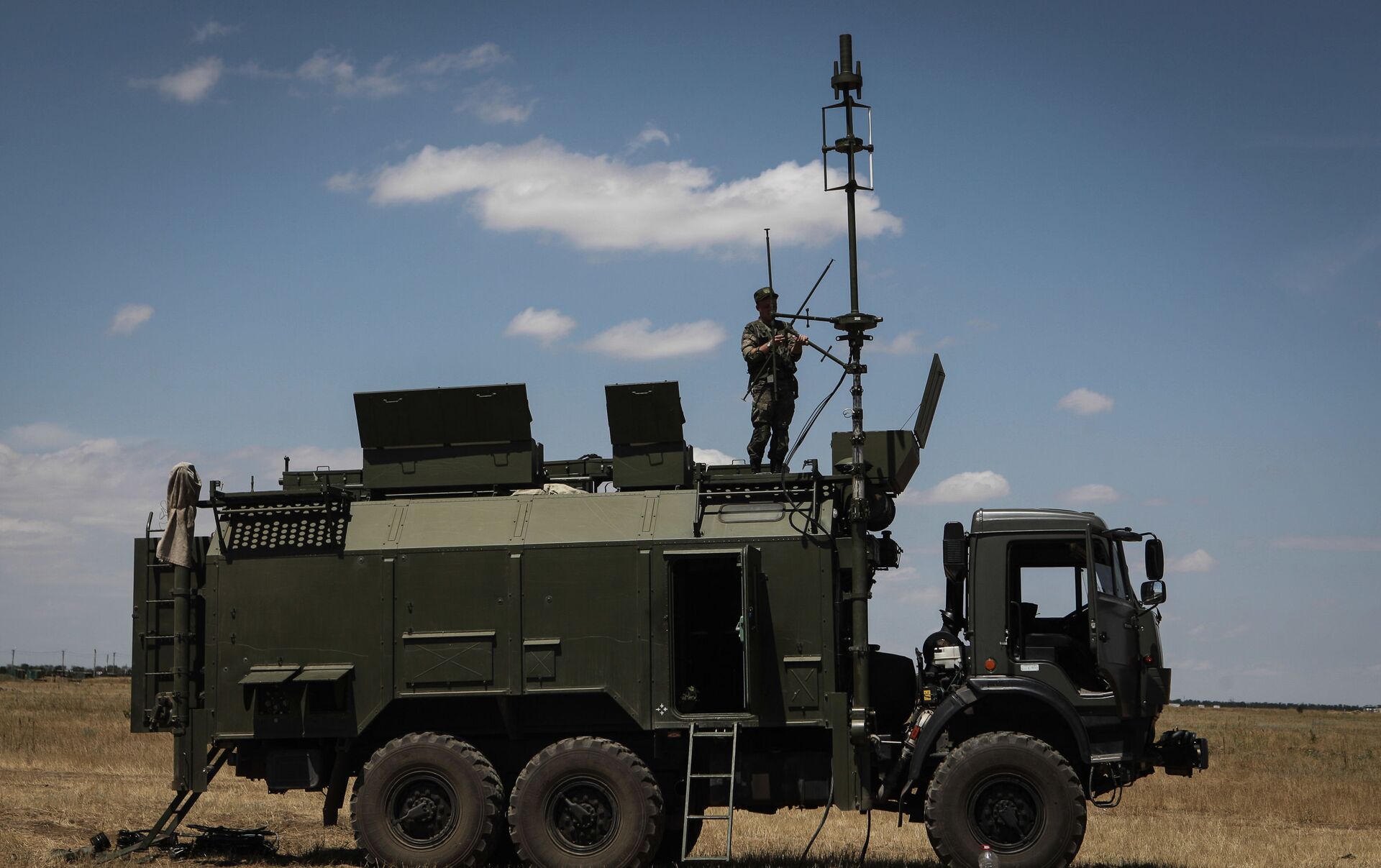

В их число входили системы радиотехнической разведки ТОРН и СБ-636 Свет-КУ, которые могут точно определять украинские подразделения, отслеживая их радиосигналы, РБ-341В Леер-3, которые сочетают в себе беспилотники Орлан-10, несущие сотовую полезную нагрузку, с командным пунктом на Грузовой автомобиль КамАЗ-5350, Р-934Б «Синица» и Р-330Ж «Житель», блокирующие спутниковую связь.
Российские силы радиоэлектронной борьбы стали настолько мощными, что ОБСЕ изо всех сил пыталась удержать в воздухе свои собственные беспилотники. Организация сообщила о резком увеличении глушения в 2021 году. БПЛА ОБСЕ испытывали помехи сигналам при 16 процентах полетов в феврале того же года, 28 процентах в марте и 58 процентах в апреле.
Российские системы РЭБ работают лучше всего, когда их операторы имеют достаточно времени для настройки и координации различных функций. Вот почему российская РЭБ была такой страшной в Донбассе на востоке Украины, где российские и сепаратистские силы занимали примерно одинаковые позиции на протяжении большей части семи лет между 2015 годом и нынешней, более масштабной войной.
Из-за того, что и русские глушители не очень хорошо работали в первые несколько недель после атаки русских в феврале. Русские батальоны атаковали и отступали слишком быстро, чтобы войска РЭБ успевали за ними.
Ситуация наконец начала меняться в марте и апреле, когда потрепанные российские войска закончили отход из Киевской области в центральной Украине и передислоцировались на восток.
Пилоты-истребители ВВС Украины первыми ощутили на себе последствия нарастающего российского глушения. «Поскольку российские комплексы РЭБ стали систематически развертываться, украинские летчики обнаружили, что у них часто глушились средства связи «воздух-земля» и «воздух-воздух», подавлялась их навигационная аппаратура и выводилась из строя РЛС», — Забродский, Уотлинг, Данилюк и Рейнольдс написал.
Русские глушители вскоре плотно заполнили землю на востоке. «С концентрацией усилий на Донбассе Россия разместила комплексы РЭБ в количестве до 10 комплексов на [13 миль] фронта», — отмечают аналитики RUSI. «В совокупности эти комплексы эффективно нарушали навигацию по фронту и осуществляли пеленгацию для наведения артиллерийских и радиоэлектронных ударов по украинским самолетам и БПЛА».
Украинские бригады и батареи зависели от двух основных типов беспилотников для обнаружения российских войск и артиллерийских обстрелов: небольшие парящие квадрокоптеры и октокоптеры; и более крупные БПЛА с неподвижным крылом, такие как Bayraktar TB-2 турецкого производства. Когда русские глушили помехи GPS и прерывали радиосвязь, эти дроны начали падать как мухи.
«Средняя продолжительность жизни квадрокоптера оставалась около трех полетов», — писали Забродский, Уотлинг, Данилюк и Рейнольдс. «Средний срок службы БПЛА с неподвижным крылом составлял около шести полетов», и «в совокупности можно сказать, что только около трети миссий БПЛА были успешными».
Из тысяч беспилотников, имевшихся у украинцев в феврале, 90 процентов были сбиты или разбиты к лету, считают аналитики РУСИ. Это вынудило власти в Киеве обратиться к иностранным союзникам Украины за заменой.
Резня с беспилотников усложнила управление украинским огнем, сделала украинские артиллерийские батареи менее точными и, следовательно, выиграла время для российских войск, чтобы реконсолидироваться на востоке и подготовиться к летним боям.
То, что летняя кампания для русской армии закончилась неудачно, не меняет того факта, что войска РЭБ сделали то, о чем их просила армия: наполнили воздух электронным шумом. «На ранних этапах боевых действий на Донбассе, когда [у украинских вооруженных сил] было мало высокоточных систем, российская РЭБ снижала эффективность этих систем», — заключили Забродский, Уотлинг, Данилюк и Рейнольдс.
Во всяком случае, войска РЭБ были слишком успешными. На самом деле они также заглушили немало российских беспилотников.
«Русские сильно пострадали от этих систем, оказывающих не менее заметное влияние на их собственные войска», — отметили в команде RUSI.
Следите за мной в Твиттере. Посетите мой веб-сайт или другие мои работы здесь. Отправьте мне безопасный совет.
Анализ возможностей радиоэлектронной борьбы российской армии во время ее вторжения в Украину
Примечание редактора: эта статья была первоначально опубликована в Armada International, написана доктором Томасом Витингтоном и перепечатывается с разрешения. Оригинал статьи можно найти здесь.
24 февраля Россия вторглась в Украину. На момент написания (неделя, начинающаяся 28 февраля) боевые действия между российскими и украинскими войсками продолжаются. На сегодняшний день в вторжении участвуют части российской армии, флота и авиации. Эта статья посвящена усилиям российской армии по радиоэлектронной борьбе (РЭБ) на оперативном и тактическом уровнях.
Армада проанализировала несколько источников относительно боевого порядка российской армии на украинском театре военных действий.
По состоянию на 3 марта анализ Rochan Consulting Ukraine Conflict Monitor сообщает, что четыре военных округа России (Западный/ЗВО, Южный/ЮВО, Восточный/ВДВО и Центральный/ЦВО) вовлечены в войну. Это помимо Черноморского флота. По-видимому, ДВО задействовало 1-ю гвардейскую танковую армию, 6-ю общевойсковую армию (САА) и 20-ю САА. SMD имеет 8-й, 49-й и 58-й CAA на театре военных действий, наряду с 29-м, 35-м и 36-м EMD. ЦВО развернуло 2-ю гв и 41-ю САА. Наконец, Черноморский флот перебросил 22-й армейский корпус.
Доктрина РЭБ Российской армии направлена на обнаружение и атаку радиопередач на частотах от трех мегагерц/МГц до шести гигагерц/ГГц. Кроме того, в доктрине делается акцент на электронной атаке бортовых радаров противника. Последние являются мишенью для глушителей, работающих в диапазоне частот от одного гигагерца до 18 ГГц. Блокирование бортовых радаров является важной частью российской доктрины РЭБ.
Военные самолеты используют радары X-диапазона (от 8,5 ГГц до 10,68 ГГц) для обнаружения целей в воздухе, на земле и на море. Эти радары обеспечивают управление огнем для оружия класса «воздух-воздух» и «воздух-поверхность». Логика российской армии состоит в том, чтобы защитить развертывание и цели на земле, заглушив бортовые радары, чтобы лишить военные самолеты информации управления огнем.
Помимо бортовых радаров, доктрина РЭБ Российской Армии отдает приоритет обнаружению и подавлению военных радиостанций противника. Военные радиостанции используют высокочастотные (HF: от трех мегагерц до 300 МГц) и сверхвысокочастотные (V/UHF: от 30 МГц до трех гигагерц) сигналы для управления и контроля (C2). Российская армия РЭБ стремится атаковать вражеские военные радиосети, чтобы лишить противника С2 и ситуационной осведомленности. Желаемый результат состоит в том, что вражеский C2 станет плохо скоординированным, если не невозможным. Если радиосети противника атакованы, командиры вражеских подразделений не могут сообщить о своей ситуации вышестоящим эшелонам.
Таким образом, штаб лишается надежной картины происходящего в реальном времени в реальном времени. Атака на эти сети имеет второстепенное, но не менее важное преимущество. Это затрудняет командирам раздачу приказов подчиненным подразделениям в зависимости от сложившейся обстановки. Подводя итог, наземная РЭБ мешает вражеским командирам точно читать бой и реагировать соответствующим образом.
Как и все сухопутные войска, Российская Армия использует свои системы РЭБ для обнаружения и перехвата вражеских радиопередач, чтобы их можно было использовать для разведки. Каждое подразделение сухопутных войск, начиная с пехотного отделения и выше, использует радиостанции. Почти любая техника, от основных боевых танков до зенитно-ракетных подразделений, поддерживающих маневренные силы, также нуждается в радиостанциях, как и развернутые штабы. Обнаружьте и найдите эти радиопередачи, и вы сможете обнаружить и определить местонахождение этих подразделений, транспортных средств и штаб-квартир, которые их производят.
Эта информация может в режиме реального времени предоставить подробную информацию о местонахождении вражеских юнитов в любой момент. Легко понять, насколько это полезно с точки зрения прицеливания при маневрировании. 900:03 РБ-341В Леер-3 российской армии в колонне на украинском театре военных действий. Эта система используется для оперативного подавления мобильных телефонов и V/UHF.
Также может быть возможно расшифровать радиопереговоры противоборствующих сил, которые всегда будут иметь некоторые меры для предотвращения прослушивания. Эти меры известны на жаргоне РЭБ как COMSEC/TRANSEC. (Связь/Безопасность передачи). Если их удастся взломать, возможно, этот радиотрафик можно будет использовать для разведки. Это может дать важную информацию о враждебных намерениях, передвижении войск и положении сил противника. Армейская РЭБ — это компромисс. С одной стороны, необходимо атаковать вражескую радиосвязь, чтобы лишить противника С2 и ситуационной осведомленности. С другой стороны, может возникнуть необходимость оставить радиосвязь нетронутой.
Это позволит использовать враждебные радиосети для разведки.
Учитывая частоты, которые охватывают средства РЭБ Российской Армии, они потенциально могут быть использованы для атаки на гражданские радиопередачи. Военные не единственные пользователи КВ и V/UHF радио. Сети сотовой связи, радиовещание, спутниковая связь, служба экстренного реагирования и авиадиспетчерская служба — все они полагаются на V/UHF-радио. Навигационные и временные сигналы GNSS (глобальный навигационный спутниковый сигнал) используют передачи в диапазоне УВЧ от 1,1 до 1,6 ГГц. В то время как военные радиосигналы и сигналы GNSS защищаются с помощью таких методов COMSEC/TRANSEC, как шифрование, это не всегда относится к гражданскому радиотрафику. Таким образом, он может быть преднамеренно нацелен на РЭБ российской армии. Это может помешать военным использовать сети сотовой связи или гражданские сигналы GNSS. Это также может быть сделано в рамках более широкой стратегии информационной войны. Например, вражеские средства массовой информации могут столкнуться с тем, что их радио- или телевещание заглушено.
Это может быть сделано для деморализации населения. Точно так же могут быть заглушены КВ-радио. Радиолюбители, известные как «радиолюбители», используют высокочастотное радио для своего хобби. Они могут столкнуться с тем, что их связь подвергнется нападению как из-за побочного эффекта глушения ВЧ, так и из-за предотвращения использования любительского радио для помощи военным.
Российская Армия развертывает свои средства РЭБ на оперативном и тактическом уровнях. Подразделения РЭБ оперативного уровня организованы в бригады, батальоны и роты РЭБ. У каждого есть разные задачи, поддерживающие разные уровни войны.
Бригады РЭБ — это независимые армейские подразделения, обеспечивающие оперативную/стратегическую радиоэлектронную борьбу в своем военном округе. Помимо помощи в наземном бою, эти подразделения помогают российской наземной ПВО. Похоже, это относится и к отдельным батальонам РЭБ военных округов. Тактическая радиоэлектронная борьба обеспечивается ротами РЭБ, которыми оснащены маневренные соединения Российской Армии.
Типичная отдельная бригада РЭБ будет вести радиоэлектронную борьбу на большей части театра военных действий. Похоже, им поручено глушить бортовые радары противника, сети сотовой связи и радиосвязь КВ. Подробная информация о системах РЭБ, входящих в состав отдельной бригады РЭБ, приведена в таблице ниже:

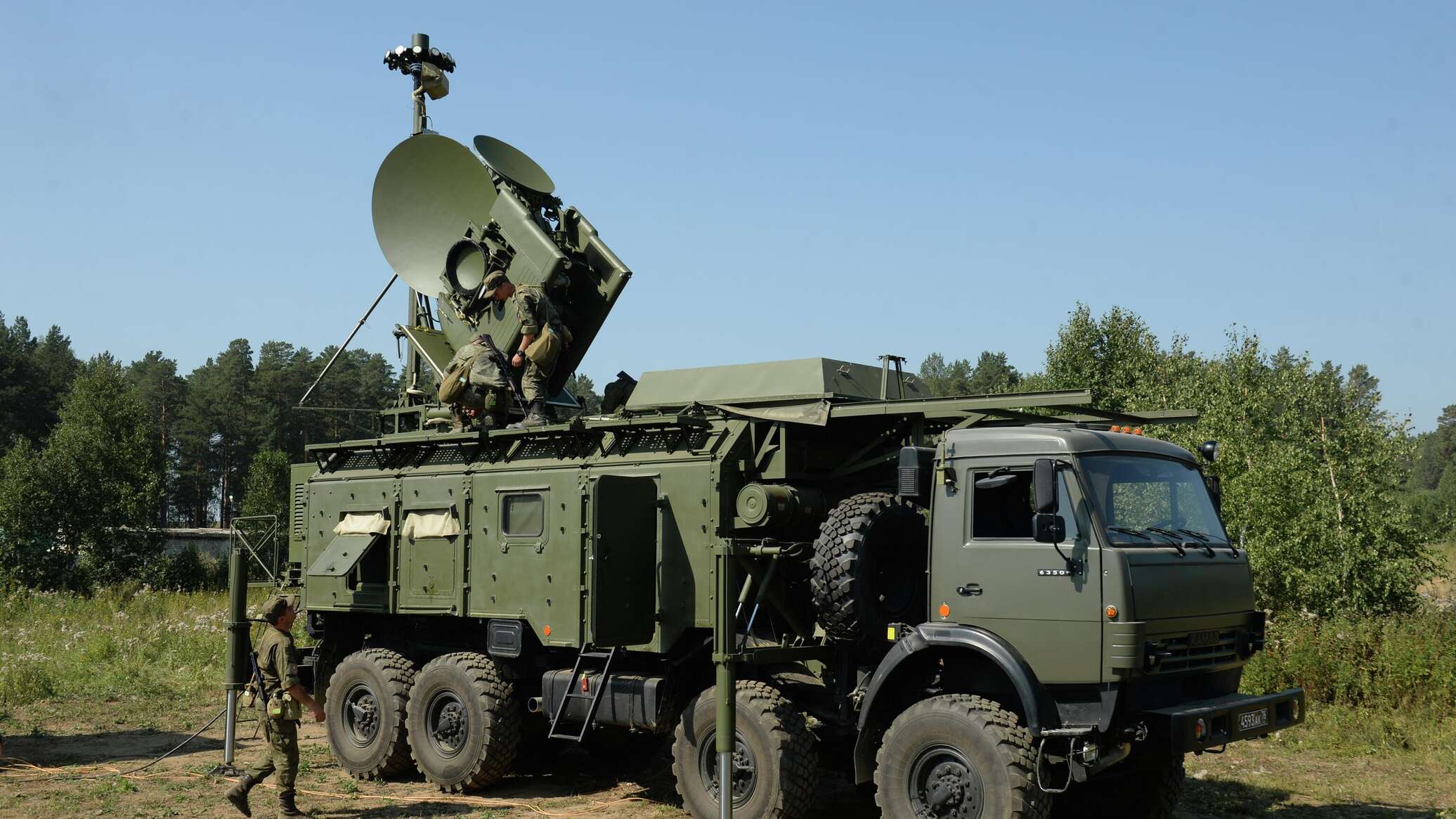

| Система | Роль | Расчетное покрытие частот |
| 1 х Мурманск-БН | Сбор информации о связи (COMINT) и создание помех связи (COMJAM) на КВ-радиостанции JAM | 30 МГц – 3ГГц |
| 1 x Ил269 Красуха-2.0 | Подавление бортовой РЛС | 1ГГц – 2ГГц |
| 1 x 1РЛ257 Красуха-С4 90 098 | Блокирование бортовой РЛС | 8,5 ГГц – 18 ГГц |
| 1 x 1L267 Москва-1 | КОМИНТ/Пассивный радар | 30МГц – 18ГГц |
Подразделения Российской Армии, такие как маневренные мотострелковые полки, бригады а дивизии и танковые бригады иногда комплектуются ротой РЭБ.
В открытых источниках утверждается, что не все маневренные соединения имеют штатные роты РЭБ. Там, где они отсутствуют, предполагается, что эти соединения должны полагаться на обеспечение РЭБ от отдельных бригад и батальонов РЭБ на уровне военного округа. Роты РЭБ обеспечивают поддержку РЭБ на тактическом уровне. Это должно помочь маневренной части выполнить свою тактическую задачу. Роты РЭБ российской армии развертывают большое количество систем, охватывающих разные диапазоны волн. Боевой порядок типичной российской роты РЭБ подробно описан ниже:
| Система | Роль | Расчетное покрытие частот |
| 1 x RP-330KPK | EW Company C2 | Неприменимо |
| 1 x R-330K | EW Компания C2 | Не применимо |
| 2 x R-325UMV | HF COMINT/COMJAM | 1,5–30 МГц |
| 2 x R-378B | ВЧ COMINT/COMJAM | 1,5–30 МГц |
| 2 x R-330B | УКВ COMINT/COMJAM | 30–100 МГц |
| 1 x R-330Z | Помехи GNSS и общие V/UHF COMINT/COMJAM | 100 МГц – 2ГГц |
| 2 x СПР-2/РТУТ-Б | Радиовзрыватель помех | 95МГц – 420МГц |
| 21 x РП-377У/УВ | В/УВЧ COMJAM | 30 МГц – 3 ГГц |
| 2 x R-934B | УКВ бортовая радиостанция COMJAM | 20МГц – 2ГГц |
Некоторые из систем, используемых бригадами и ротами РЭБ Российской Армии, монтируются на автомобилях.
Другие, такие как РП-377У/УФ, размещаются в рюкзаке. Считается, что, кроме систем РП-377У/УВ, системы РЭБ российской армии могут использоваться только в стационарном состоянии. Это может означать, что они не могут продвигаться вместе с маневренными силами. С другой стороны, они могли обеспечить прикрытие РЭБ на больших участках театра военных действий (бригада РЭБ) или бригады, дивизии или полка (рота РЭБ).
Как ни странно, российская информация о боевом порядке объединяет некоторые из этих систем в единую систему или «комплекс». Например, система HF/VHF COMINT/COMJAM «Борисоглебск-2» включает в себя пять отдельных компонентов. К ним относятся система Р-330КПК С2, Р-378Б, Р-330Б, Р-934Б и Р-325У. Количество этих последних четырех систем в роте РЭБ может увеличиваться или уменьшаться в зависимости от тактических требований. Наша таблица выше включает систему Борисоглебск-2 в ее полной мощности с одной системой C2 и двумя системами COMINT/COMJAM. На приведенном ниже рисунке показано приблизительное покрытие COMINT и COMJAM, которое могут обеспечить шесть глушителей Борисоглебска-2.
Например, каждый глушитель может охватывать площадь около 907 квадратных километров (350 квадратных миль). Как показано на графике выше, шесть глушителей «Борисоглебск-2» потенциально могут обнаруживать и подавлять наземные радиостанции на площади 5442 квадратных километра (2101 квадратная миля). Однако следует подчеркнуть, что это отнюдь не точная цифра. Кроме того, военные радиостанции и другие излучатели, такие как наземные военные радары, будут использовать меры COMSEC/TRANSEC и защищенные формы сигналов в качестве ответного удара. Тем не менее, Армада узнала, что Р-330Б и Р-9Компоненты 34B могут иметь некоторые потенциальные помехи УКВ-радиостанциям со скачкообразной перестройкой частоты, выполняющими до 300 скачков в секунду. Предполагается, что Р-378Б и Р-325У способны глушить КВ-передачи со скачкообразной перестройкой частоты со скоростью до 30 скачков в секунду.
Комплекс Р-330КПК С2 может одновременно решать до 30 задач по созданию помех.
Дальность обнаружения и подавления расширяется на оперативном уровне при использовании систем РЭБ на базе необитаемых летательных аппаратов (БПЛА), таких как РБ-341В Леер-3. БПЛА «Орлан-10», которыми оснащена система, имеют максимальную высоту 16 404 фута (5 000 м). Это позволяет им покрывать площадь в 266 582 квадратных километра (102,928 квадратных миль).
История до сих порАрмада оценивает, что российская армия могла развернуть до шести отдельных бригад РЭБ, трех отдельных батальонов РЭБ и двух рот РЭБ на украинском театре военных действий. Мы полагаем, что это могут быть следующие подразделения:
| Военный округ | Отдельная бригада РЭБ | Отдельный батальон РЭБ | 90 095 Армейское формированиеРота РЭБ | |
| Западная | 15-я 26-я | 49-я 428-я | 1-я гвардейская танковая армия | 9 0095 NIL|
| 6-я САА | 511-я рота РЭБ (в составе 138-й гвардейской мотострелковой бригады) | |||
| 20-й CAA | Нет | |||
| Южный | 19-й | Нет | 8-й CAA | НОЛЬ |
| 49-я ВГА | НИЛ | |||
| 58-я ВГА | 141-я рота РЭБ (в составе 136-го отдельного гвардейского мотострелкового полка) | |||
| Восточная 9 0098 | 17-й | Отдельный батальон РЭБ | 29-й CAA | НИЛ |
| 35-й ВГА | Нет | |||
| 36-й ВГА | Нет | |||
| Центральный | 18-я | НИЛ | 2-я гвардейская танковая армия | НИЛ |
| 41-я гвардейская танковая армия | НИЛ | |||
| Черноморский флот | 475-я 9009 8 | нет | 22-й армейский корпус | нет |
На рисунке ниже показана гипотетическая площадь суши эти бригады, батальоны и роты РЭБ могли прикрываться на основе наших оценок их зоны действия помех и обнаружения, а также предполагаемого местоположения их головных ВГА по состоянию на 3 марта.
Окончательная информация об эффективности этих юнитов скудна. Тем не менее некоторые предварительные выводы сделать можно. 25 февраля CNBC процитировала неназванного представителя министерства обороны США, который сказал: «Мы не верим, что русские не использовали весь спектр своих средств радиоэлектронной борьбы, и неясно, почему именно».
В этом кратком обзоре подчеркиваются некоторые неожиданные аспекты РЭБ конфликта на сегодняшний день. На первый взгляд кажется, что гражданский мир пострадал не так сильно, как боялась РЭБ российской армии. По-видимому, не предпринималось никаких устойчивых усилий, чтобы лишить Украину письменного доступа к радиочастотному спектру. Спутниковые передачи СМИ из Украины во внешний мир, похоже, продолжаются непрерывно. Видеозаписи мобильных телефонов, отправленные из Украины, показывают, что местные телекоммуникационные сети в основном функционируют, как и прежде. Несколько Armada источники в Украине сообщили, что покрытие их сотовой связи практически не пострадало.
Основной системой российской армии для поражения сетей сотовой связи является РБ-341В «Леер-3». Независимо от того, использовался ли он спорадически или на постоянной основе, до сих пор он, похоже, не имел большого эффекта. Вполне возможно, что кадры КОМИНТА Российской Армии хотят оставить зону покрытия сотовой связи не заглушенной, чтобы использовать любой трафик сотовой связи. Учитывая, насколько эффективно сотовые телефоны помогают организовать вооруженное сопротивление, трудно понять, почему армия оставила это в покое. Возможно, российские технологии глушения связи не так эффективны, как считалось ранее? 900:03 28 февраля в социальных сетях появились фотографии захваченных гражданских портативных V/UHF-радиостанций, которые, по сообщениям, использовались российскими войсками. Их возможное использование, по-видимому, указывает на нерадивое глушение V/UHF российскими подразделениями РЭБ.
Примечательно, что на снимках, распространенных в социальных сетях 28 февраля, были видны захваченные гражданские портативные радиостанции V/UHF.
Говорят, что они были захвачены у русских войск. Были предположения, что эти радиоприемники были произведены в Китайской Народной Республике. Можно с уверенностью сказать, что эти радиостанции не находятся на переднем крае телекоммуникационных технологий. Таким образом, их должно быть очень легко заварить. Использование российскими передовыми подразделениями такой базовой техники поднимает некоторые интересные вопросы, не в последнюю очередь о состоянии тактических коммуникаций российской армии. Эти вопросы будут рассмотрены в последующих статьях. С точки зрения РЭБ это может проиллюстрировать слабую эффективность помех. Такие рудиментарные радиоприемники должны быть проще простого. Неофициальные свидетельства предыдущего вмешательства России в Украину в 2014 году показали, что электромагнитное братоубийство было широко распространено. Российские УКВ-глушители регулярно отключали радиосвязь российских войск в зоне действия глушителя. Конечно, войска, использующие радио, сочли бы эти радиостанции почти бесполезными, если бы их маневр поддерживали помехи V/UHF.
В российской доктрине РЭБ подчеркивается как неотъемлемая часть маневра. Есть апокрифическая пословица, резюмирующая доктрину российской армии; «Стереть третью, зажать третью, а оставшаяся треть рухнет». Такое использование связи V/UHF гражданского стандарта, по-видимому, предполагает, что либо глушение V/UHF не используется, либо используется спорадически и/или бесполезно.
Ходили слухи, что российская армия экономит свои средства РЭБ, чтобы использовать их позже в ходе конфликта. Это возможно, но кажется нелогичным. Конечно, маневренные силы захотят использовать все свои возможности РЭБ во время начального вторжения, возможно, самой рискованной части операции? Это когда лишить противников России сетей радиосвязи и бортовых РЛС было бы абсолютным приоритетом? Означает ли это, что системы РЭБ и личный состав Российской Армии испытывают трудности? Это может означать, что командующие армией мало верят в свои возможности РЭБ и не хотят на них полагаться. Аналогичным образом, являются ли эти системы ненадежными или плохо обслуживаются, что снижает их эффективность?
На этом снимке экрана с веб-сайта FlightRadar24 ясно видно, что самолеты, пролетающие над Украиной и Беларусью, держат свои транспондеры выключенными.
Некоторые люди в социальных сетях подозревали, что потеря покрытия территории Украины на веб-сайтах слежения за авиаперевозками, таких как Flightradar24 , была результатом глушения российской ГНСС. Это кажется маловероятным. По мере развертывания вторжения украинские гражданские самолеты быстро исчезли с украинского неба. Гражданские и военные самолеты используют транспондеры для обмена информацией с авиадиспетчерами. Транспондеры передают информацию об идентификаторе самолета и летных характеристиках. Это может быть дополнено информацией от бортовых систем GNSS.
Однако, кажется, что сигналы ГНСС над Украиной не были заглушены в массовом порядке . Транспондерная информация от других самолетов, летающих вблизи границ Украины, не пострадала. Крупномасштабные помехи ГНСС на театре военных действий почти наверняка распространились бы за пределы Украины. Судя по всему, произошло то, что украинские и российские военные самолеты, пролетая над Украиной, оставили свои транспондеры выключенными.
Это стандартная процедура военного времени. Если вы обнаружите передачи транспондера, вы сможете определить местоположение самолета. Это может привести к тому, что самолет будет обнаружен и поражен истребителями или зенитным оружием.
В России существуют помехи при передаче сигналов ГНСС. Это было отмечено во время развертывания страны в Сирии. Как отмечается в статье Spectrum SitRep за этот месяц, израильское правительство недавно пожаловалось своему российскому коллеге на помехи GNSS, исходящие из Сирии. Это повлияло на гражданское воздушное движение над Израилем.
Выводы До сих пор проницательность Российской Армии в области радиоэлектронной борьбы кажется тенью ее прежнего «я». Как Армада , о котором сообщалось в декабре 2019 года, он хорошо зарекомендовал себя во время первого вторжения России. В последующие годы РЭБ российской армии продолжала создавать проблемы для украинских вооруженных сил. Упорное сопротивление украинской армии и населения в целом свидетельствует о том, что на этот раз оно менее эффективно.
