Вес железобетонных перемычек: Железобетонные перемычки – размеры изделий, вес и максимальная нагрузка

Масса ЖБ перемычек — Справочник массы

главная ⇒ строймат ⇒ жби

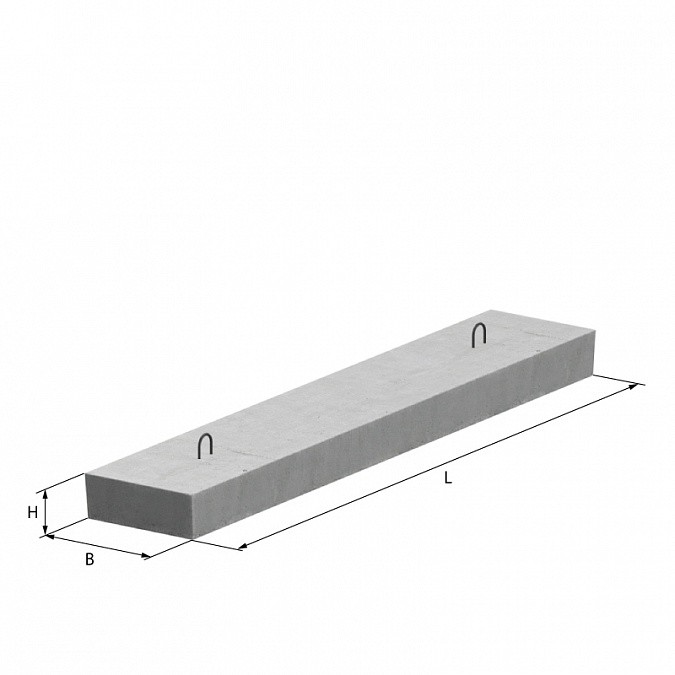

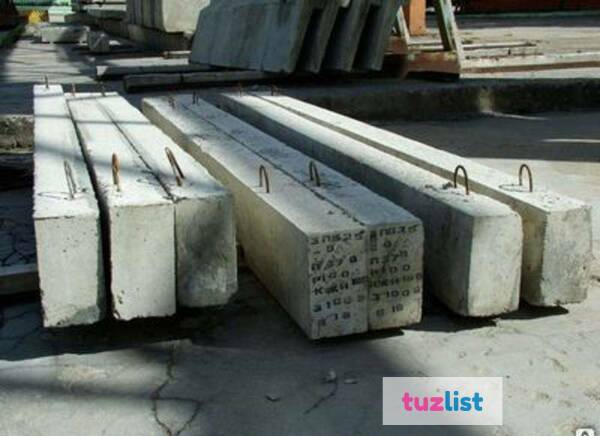

Типовая железобетонная перемычка 1ПБ13-1 длиной 1290 (мм), шириной 120 (мм), высотой 65 (мм) весит 25 (кг), диапазон массы стандартных перемычек варьируется от 20 (кг) до 2175 (кг).

Параметры стандартных железобетонных перемычек:

Размеры изделий указаны в формате «длина/ширина/высота».

• Масса одной перемычки из железобетона по ГОСТ 948-84:1ПБ13-1 1290х120х65 (мм) – 25 (кг), 2ПБ17-2 1680х120х140 (мм) – 71 (кг), 2ПБ26-4 2590х120х140 (мм) – 109 (кг), 3ПБ18-37 1810х120х220 (мм) – 119 (кг), 3ПБ34-4-п 3370х120х220 (мм) – 222 (кг), 4ПБ44-8-п 4410х120х290 (мм) – 385 (кг), 5ПБ18-27-п 1810х250х220 (мм) – 250 (кг).

Важно: маркировка железобетонной перемычки содержит её параметры и тип, например «5ПБ25-37-п» означает, что это перемычка типа ПБ длиной 2460 (мм), поперечного сечения № 5, под расчетную нагрузку 37.27 (кН/м), с монтажными петлями.

Общая масса ЖБ перемычек
Чертеж Чертеж и параметры типовой модели	m (кг) Предел массы перемычек в (кг)	v (м3) Предел объема бетона перемычки в (м3)	Норматив Нормативный документ
Перемычки	от 20 (кг) до 2175 (кг)	от 0. 008 (м3) до 0.870 (м3)	ГОСТ 948-84

Массы перемычек с ненапрягаемой арматурой, ГОСТ 948-84
Маркировка Маркировка перемычки	v (м3) Объем бетона перемычки в (м3)	Сталь (кг) Масса арматуры перемычки в (кг)	m (кг) Справочная масса перемычки в (кг)
1ПБ10-1	0.008	0.31	20
1ПБ13-1	0.010	0.41	25
1ПБ16-1	0.012	0.48	30
2ПБ10-1	0.017	0.24	43
2ПБ10-1-п	0.017	0.5	43
2ПБ13-1	0.022	0.31	54
2ПБ13-1-п	0. 022	0.57	54
2ПБ16-2	0.026	0.53	65
2ПБ16-2-п	0.026	0.79	65
2ПБ17-2	0.028	0.57	71
2ПБ17-2-п	0.028	0.83	71
2ПБ19-3	0.033	0.85	81
2ПБ19-3-п	0.033	1.11	81
2ПБ22-3	0.037	1.18	92
2ПБ22-3-п	0.037	1.44	92
2ПБ25-3	0.041	1.85	103
2ПБ25-3-п	0.041	2.11	103
2ПБ26-4	0.044	2.40	109
2ПБ26-4-п	0. 044	2.66	109
2ПБ29-4	0.048	3.06	120
2ПБ29-4-п	0.048	3.32	120
2ПБ30-4	0.050	3.19	125
2ПБ30-4-п	0.050	3.45	125
3ПБ13-37	0.034	1.74	85
3ПБ13-37-п	0.034	2.06	85
3ПБ16-37	0.041	2.94	102
3ПБ16-37-п	0.041	3.26	102
3ПБ18-37	0.048	3.88	119
3ПБ18-37-п	0.048	4.2	119
3ПБ18-8	0.048	1.18	119
3ПБ-18-8-п	0. 048	1.5	119
3ПБ21-8	0.055	1.41	137
3ПБ21-8-п	0.055	1.73	137
3ПБ25-8	0.065	2.10	162
3ПБ25-8-п	0.065	2.42	162
3ПБ27-8	0.072	3.22	180
3ПБ27-8-п	0.072	3.54	180
3ПБ30-8	0.079	3.54	197
3ПБ30-8-п	0.079	3.86	197
3ПБ34-4	0.089	2.73	222
3ПБ34-4-п	0.089	3.31	222
3ПБ36-4	0.096	4.10	240
3ПБ36-4-п	0. 096	4.68	240
3ПБ39-8	0.103	10.13	257
3ПБ39-8-п	0.103	10.71	257
4ПБ30-4	0.104	1.85	259
4ПБ30-4-п	0.104	2.46	259
4ПБ44-8	0.154	11.88	385
4ПБ44-8-п	0.154	12.52	385
4ПБ48-8	0.167	15.12	418
4ПБ48-8-п	0.167	15.76	418
4ПБ60-8	0.207	29.20	519
4ПБ60-8-п	0.207	29.84	519
5ПБ18-27	0.100	3.76	250
5ПБ18-27-п	0. 100	4.34	250
5ПБ21-27	0.114	5.48	285
5ПБ21-27-п	0.114	6.06	285
5П21-27-а	0.114	8.75	285
5ПБ21-27-ап	0.114	9.33	285
5ПБ25-27	0.135	8.48	338
5ПБ25-27-п	0.135	9.06	338
5ПБ25-27-а	0.135	11.75	338
5ПБ25-27-ап	0.135	12.33	338
5ПБ27-27	0.150	11.91	375
5ПБ27-27-п	0.150	12.49	375
5ПБ27-27-а	0.150	15.18	375
5ПБ27-27-ап	0. 150	15.76	375
5ПБ30-27	0.164	19.44	410
5ПБ30-27-п	0.164	20.02	410
5ПБ30-27-а	0.164	22.71	410
5ПБ30-27-ап	0.164	23.29	410
5ПБ31-27	0.171	22.84	428
5ПБ31-27-п	0.171	23.42	428
5ПБ25-37	0.135	11.04	338
5ПБ25-37-п	0.135	11.62	338
5ПБ27-37	0.150	20.34	375
5ПБ27-37-п	0.150	20.92	375
5ПБ30-37	0.164	27.50	410
5ПБ30-37-п	0. 164	28.08	410
5ПБ34-20	0.185	22.28	463
5ПБ34-20-п	0.185	22.86	463
5ПБ36-20	0.200	28.31	500
5ПБ36-20-п	0.200	28.89	500
6ПБ 5-37	0.254	43.70	634
7ПБ 0-52	0.870	103.80	2175

Массы перемычек с напрягаемой арматурой класса Ат-V
Маркировка Маркировка столба	v (м3) Объем бетона перемычки в (м3)	Сталь (кг) Масса арматуры перемычки в (кг)	m (кг) Справочная масса перемычки в (кг)
5ПБ21-27 АтV	0.114	4. 92	285
5ПБ21-27 АтV-а	0.114	8.19	285
5ПБ25-27 АтV	0.135	5.8	338
5ПБ25-27 АтV-а	0.135	9.07	338
5ПБ25-37 АтV	0.135	7.12	338
5ПБ27-37 АтV	0.150	9.58	375
5ПБ27-27 АтV	0.150	7.84	375
5ПБ27-27 Ат-V-а	0.150	11.11	375
5П 30-27 АтV	0.164	10.34	410
5ПБ30-27 АтV-а	0.164	13.61	410
5ПБ30-37 АтV	0.164	16.44	410
5ПБ31-37 АтV	0.171	10. 82	428
5ПБ34-20 АтV	0.185	9.46	463
5ПБ 36-20 АтV	0.200	12.54	500

Массы перемычек с напрягаемой арматурой класса Ат-IVС
Маркировка Маркировка столба	v (м3) Объем бетона перемычки в (м3)	Сталь (кг) Масса арматуры перемычки в (кг)	m (кг) Справочная масса перемычки в (кг)
5ПБ21-27 АтIVС	0.114	4.92	285
5ПБ21-27 АтIVС-а	0.114	8.19	285
5ПБ25-27 АтIVС	0.135	7.12	338
5ПБ25-27 АтIVС-а	0.135	10.39	338
5П 25-37 АтIVС	0. 135	8.7	338
5ПБ27-37 АтIVС	0.150	11.58	375
5ПБ27-27 АтIVС	0.150	7.84	375
5ПБ27-27АтIVС-а	0.150	11.11	375
5ПБ30-27 АтIVС	0.164	12.54	410
5ПБ30-27 АтIVС-а	0.164	15.81	410
5ПБ30-37 АтIVС	0.164	16.44	410
5ПБ31-27 АтIVС	0.171	13.12	428
5ПБ34-20 АтIVС	0.185	11.62	463
5ПБ36-20 АтIVС	0.200	15.24	500
