Виды захватов: Приспособления для подъема рулонов стали

Содержание

Приспособления для подъема рулонов стали

Одним из наиболее востребованных видов сырья на металлообрабатывающих производствах является рулонная сталь. Рулонная сталь является практически универсальным материалом, представляет собой холоднокатаный лист с цинковым или полимерным покрытием, используется в таких отраслях как автомобилестроение, судостроение, приборостроение, машиностроение.

Фасовка стали в рулоны обеспечивает компактное хранение значительных объемов данного сырья и удобство эксплуатации. Наиболее востребованной является рулонная сталь с толщиной листа от 0,3 до 3,0 мм, масса таких рулонов холоднокатаной стали, как правило, не превышает 15 тонн.

Подобная фасовка накладывает определенные ограничения на использование грузозахватных приспособлений при проведении подъемно-транспортных работ. Основным требованием к грузозахватным приспособлениям является недопустимость повреждения кромки и полотна в рулоне. Любые повреждения могут привести к браковке рулона целиком.

Использование стропов для подъема рулонов стали

Стропы для работы с рулонами стали и аналогичными грузами применяются крайне редко и используются, как правило, для разовых подъемов. Причина в том, что канатные и цепные стропы способны повредить рулоны вследствие избыточного давления на малой площади, а текстильные и круглопрядные могут быть сами повреждены об острые края рулонов. Использование угловых накладок и защитных коробов не всегда может обеспечить должную защиту как самим стропам, так и рулонам.

Существуют и ограничения использования стропов — подъем рулонов возможен только в горизонтальном положении, требуется дополнительный персонал для строповки/расстроповки груза. Именно поэтому чаще применяются механические грузозахватные приспособления.

Механические захваты для подъема рулонов стали можно разделить в зависимости от положения рулона — подъем в горизонтально положении, подъем в вертикальном положении.

Приспособления для подъема рулонов стали в горизонтальном положении

Наиболее простым и повсеместно применяемым является С-образный вилочный захват. В сравнении с другими приспособлениями, захват имеет наиболее простую конструкцию и меньшие габаритные размеры, при сохранении прочностных характеристик (захваты могут работать со сверхтяжелыми рулонами массой от 32 тонн).

Захват снабжен противовесами для обеспечения горизонтального положения, благодаря этому не возникает трудностей при строповке рулонов. При использовании захватов данного типа не уменьшается полезная высота подъема крана. Единственным ограничением использования захвата является необходимость обеспечения пространства для подхода захвата к торцевой части рулона.

Также для подъема рулонов в горизонтально положении используются телескопические клещевые захваты. Раскрытие и закрытие рабочих органов захват производится с помощью ручного привода или электромотора. Часто захват снабжается дополнительным приводом, позволяющим осуществлять вращение рулона. Благодаря минимальным размерам захватных лап и малого хода, захват может брать рулоны в местах, где проходы между штабелями рулонов существенно ограничены.

Лапы захвата часто имеют округлую форму, это увеличивает контактную площадь и предотвращает повреждение кромки рулона. При необходимости захват снабжают дополнительной защитой в виде резиновых или полимерных накладок на контактные органы.

Приспособления для подъема рулонов стали в вертикальном положении



Аналогичный телескопический захват разработан для подъема рулонов в вертикальном положении, при этом существуют две разновидности — захваты с фиксацией рулона изнутри и с фиксацией снаружи. Принцип работы первого: лапы захвата входят в отверстие рулона и раздвигаются, подхватывая его за торец. Естественным ограничением для использования захватов данного типа является выбор рулонов с диаметром отверстия больше чем размер лап в сложенном состоянии.



Захват с фиксацией рулона снаружи работает наоборот — фиксация производится за внешнюю кромку рулона. Аналогично захват может поднимать паллеты, на которых размещается рулон или штрипс. Так как фиксация производится часто только за две точки, на некоторых изделиях присутствуют системы боковой поддержки или ограничители.



Также для подъема рулонов стали в вертикальном положении часто применяют механические захваты с фиксацией за одну или обе стенки рулона. Так как захват относятся к фрикционно-зажимному типу (создаваемое зажимное усилие в несколько раз превышает массу груза), для предотвращения повреждения рулонов зажимные щеки изготавливают округлой формы и может комплектоваться защитными накладками.

Это автоматические приспособления — захват и высвобождение груза не требует привлечение дополнительного персонала. Это диктуется работой с большими по массе и размерами рулонами, в связи с чем ручная расстроповка крайне сложна.



Еще одним видом захватов для рулонов стали являются магнитные захваты на основе постоянных и электромагнитов. Так как масса груза довольно большая, для подъема рулонов в вертикальном положении используют несколько постоянных магнитов или мощный электромагнит. Для подъема рулона в горизонтальном положении используются магниты с округлой или ломаной формой основания для обеспечения лучшего контакта.

Это далеко не полный перечень приспособлений для работы с рулонами стали, однако он поможет лучше ориентироваться при выборе необходимого вам изделия.

Грузозахватные приспособления - основные виды и краткая классификация

Использование грузовых захватов снижает трудоемкость погрузочно-разгрузочных работ и ускоряет их выполнение. Кроме того, надежное закрепление груза в процессе транспортировки позволяет избежать производственных травм.

Разновидности грузозахватов

Грузозахватные устройства представляют собой специально разработанные устройства, обеспечивающие надежное закрепление грузов в заданном положении в процессе их поднятия и перемещения к месту назначения. В соответствии с геометрическими особенностями и веса, могут использоваться следующие модификации грузозахватов:

Выбор той или иной модели зажимного приспособления зависит от геометрических особенностей транспортируемого изделия. Принцип действия таких устройств основан на охвате груза посредством системы рычагов. Исполнительные элементы рычажной системы надежно фиксируют объект в заданном положении, исключая возможность его перемещения в процессе транспортировки. Рычаги могут быть оснащены специальными фрикционными накладками, существенно увеличивающими надежность фиксации перемещаемых грузов. В зависимости от габаритов и конструктивных особенностей, клещевые приспособления могут использоваться для подъема и транспортировка труб, профильного металлопроката железобетонных изделий и т.д.

Вилочный грузозахват используется для работы с грузами, уложенными на поддоны или подкладки. Кроме того, такой захват может быть применено если геометрия перемещаемого груза предусматривает наличие технологических полостей, монтажных петель или специальных отверстий. При подъеме и перемещении объектов с помощью вилочных захватов, необходимо учитывать следующее: центр масс транспортируемого груза должен располагаться на одной вертикальной линии с точкой подвески крюка используемого подъемного механизма. Это позволит избежать произвольного соскальзывания груза с лап. Вилочные захваты нашли широкое применение на складах, строительных площадках, в залах торговых комплексов и т.д.

Эксцентриковые грузозахватные устройства чаще всего крепятся на крюк крана и применяются при поднятии и транспортировке плоских объектов. Принцип действия таких грузозахватов основан на преобразовании, с помощью эксцентрикового элемента, подъемного усилия в сжимающее. В процессе работы, на плоскостях груза возникают большие контактные напряжения. По этой причине эксцентриковые приспособления применяются только для работы с твердыми материалами, в частности, металлическими листами. Фиксация груза может осуществляться как автоматически (самозатягивающиеся захваты), так и вручную.

При использовании ручных приспособлений перед началом подъема предварительно выполняют установку эксцентрика в необходимое положение.

Использование винтовых струбцин для подъема и транспортировки предусматривает закрепление грузов вручную. Поскольку на поверхности объекта возникают большие контактные напряжения, винтовые устройства целесообразно применять для кантования твердых листовых материалов. Возникающие при затягивании винта сила трения обеспечивает надежную фиксацию груза. Уменьшить количество дефектов, возникающих на поверхности транспортируемого объекта в следствие непосредственного контакта с рабочими элементами грузозахвата, позволяет наличие специальных накладок и увеличение площади пятна контакта.

Особенностью такой конструкции является наличие строп. Стропно-штыревые приспособления целесообразно использовать для оптимизации расположения строп и равномерного распределения нагрузки посредством подвижного штыря. Такие конструкции грузозахватов широко используются для поднятия и транспортировки металлических и железобетонных изделий, технологической оснастки и крупногабаритных конструкций. Для фиксации объекта строп закрепляют в положении «удавка».

Этот тип грузозахватов широко применяется при поднятии и транспортировке изделий, которые имеют специальные технологические полости, под которым располагается несущий элемент устройства. Коромысло имеет возможность свободно поворачиваться вокруг оси и воспринимает весовую нагрузку транспортируемого объекта. Конструкция устройства включает в себя коромысловый захват и гибкое крепление, в качестве обычно используется стальной канат или цепные стропы. В некоторых конструкциях гибкий элемент заменен на цельнометаллическую штангу. При наличии полости малого диаметра или значительной массе самого опорного элемента, для установки коромысла в нужное положение предназначен специальный тросик. Коромысловые грузозахваты нашли широкое применение при поднятии и транспортировке железобетонных плит, бетонных изделий, кабельных катушек, и других изделий, в которых предусмотрены технологические полости.

С помощью клиновых грузозахватных устройств осуществляются подъем и транспортировка изделий, имеющих глухие отверстия. Устройство включает в себя подвижные распорные сегменты и конический клин. Такие грузозахваты не получили широкого распространения. Для закрепления груза в нужном положении устройство помещают в технологическую полость. В процессе подъема сегменты раздвигаются и плотно прилегают к внутренней поверхности отверстия. За счет сил трения и распирающего усилия происходит фиксация транспортируемого изделия.

Подъем и транспортировка ферромагнитных грузов может осуществляться с помощью магнитных грузозахватов, причем для фиксации могут использоваться как постоянные магниты, так и электромагниты. Эффективность устройства в значительной мере зависит от конфигурации поднимаемого груза и плотности его прилегания к магнитной подошве.

Вакуумные захваты используют для подъема и перемещения преимущественно листовых материалов. Одним из достоинств такого грузозахвата является бережное отношение к поверхности. Это позволяет использовать их для работы со стеклом и другими материалами, поверхность которых не должна пострадать при погрузочно-разгрузочных работах. Как и электромагнитные устройства, большинство вакуумных приспособлений нуждаются в бесперебойном электроснабжении. Однако, существуют конструкции с механической откачкой воздуха.

Компания «Стропкомплект» Все перечисленные выше типы грузоподъемных приспособлений можно приобрести, обратившись в компанию «Стропломплект». Кроме того, позвонив по телефону +7 (812) 44-989-11 или написав на электронную почту [email protected], вы сможете получить любую необходимую консультацию.

Захваты и их применение

Захваты

Захваты для подъема грузов – специальные устройства, их основное назначение – захват и удержания тяжелых предметов, перемещение и подъем. Захваты для строительства гарантируют максимально надежный контакт между объектом и поднимающим его захватом, а кроме этого надежно фиксируют предметы во время их перемещения. Само собой, существуют самые разные виды захватов.

Какие бывают грузовые захваты

Сейчас на предприятиях можно найти самые разные захваты для перемещения грузов. Выбор механизма целиком зависит от того, что вы собрались перемещать. На крупных предприятиях всегда есть несколько типов механизмов. Сейчас различают следующие захваты:

магнитные захваты;

монтажные захваты;

коромысловые захваты;

зажимные захваты;

штыревые захваты;

эксцентриковые захваты;

захваты для труб;

клещевые захваты;

специальные виды захватов.

Отдельно стоит рассказать про вакуумные захваты. В основе их функционирования лежит принцип удержания объекта разряженным воздухом. Вакуум создается между специальными пластинами и захватываемым материалом. Данный тип механизма отлично подходит для хрупких материалов, ведь благодаря разряженному воздуху на поверхности не остается никаких механических следов, это очень актуально для перемещения стекла и сэндвич панелей.

Области применения механизма

Захваты для профиля и грузов используются для перемещения следующих предметов:

листового металла;

рельс;

поддонов и паллет;

сэндвич-панелей;

труб и цилиндрических изделий;

плит перекрытия и бетонных конструкций;

бетонных колец;

бордюрного камня;

захваты для листового проката;

универсальных и строительных струбцин;

бочек и кабельных барабанов.

Конечно, помимо этого можно перемещать другие предметы, для которых могут быть изготовлены специальные захваты.

Почему стоит обращаться именно в фирму ООО «МС-энерджи»

Если вы хотите купить захваты в Москве, обратите свое внимание на нашу компанию, ведь мы предлагаем целый ряд преимуществ:

уникальное соотношение цены и качества продукции;

высочайшие стандарты безопасности;

консультация во время выбора оборудования;

колоссальный ассортимент захватов;

быстрое выполнение заказов;

мы гарантируем качество предоставляемого товара;

бесплатная и быстрая доставка по Москве.

Всегда рады видеть вас в числе наших клиентов!

Грузозахватные приспособления. Назначение, виды и область применения

Грузозахватные приспособления – это съемные устройства, с помощью которых производится фиксация, подъем и перемещение различных видов грузов, оборудования, материалов и конструкций. Их навешивают на крюк грузоподъемных механизмов с целью сокращения трудоемкости ручных операций и повышения производительности погрузочно-разгрузочных работ  в различных сферах деятельности и производства.

Специальные грузозахватные приспособления очень часто применяются при выполнении различных строительных работ для погрузки и разгрузки таких длинномерных элементов как балки и сваи, труб различных диаметров, плит перекрытия и т.д.

Для сокращения времени переоборудования грузоподъемных устройств различными захватами в процессе выполнения погрузочно-разгрузочных работ с материалами и конструкциями различных видов, производители грузозахватных устройств стремятся сделать их максимально универсальными и проектируют их комбинированные конструкции. Такой подход дает возможность делать их универсальными и расширяет сферу их применения, что очень удобно в процессе выполнения технологических операций при проведении строительных работ.

Особенно актуальным грузозахватным механизмом для строителей является горизонтальный захват для листа при перемещении листовых материалов различных размеров. Современные грузозахватные устройства различных видов предлагают на своих сайтах специализированные компании-производители таких механизмов, по довольно демократичным ценам.

Горизонтальный захват

В процессе эволюции сформировалось несколько классов таких устройств. В зависимости от их конструктивных особенностей различают такие их виды:

- клещевые захваты, представляют собой рычажную конструкцию и предназначены для работы с грузами различной формы. Удержание груза происходит за счет сил трения в результате сжатия его лапами приспособления. Применяются они для подъема труб, проката и бетонных блоков различных размеров;

- вилочные захваты, используются для захвата и перемещения грузов, находящихся на поддонах;

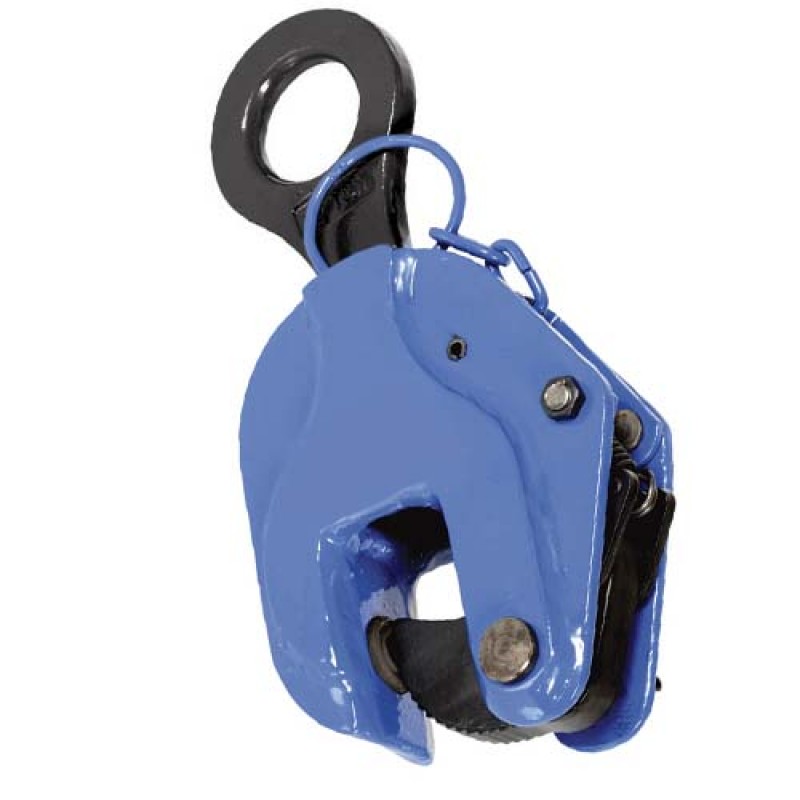

- эксцентриковые захваты, применяются для перемещения плоских грузов в вертикальном и горизонтальном направлениях;

- винтовые захваты, фиксация груза в которых производиться с помощью специальных винтов вручную до контакта с грузом;

- штыревые захваты, используемые совместно со стропами;

- коромысловые захваты, для грузов и конструкций со сквозными отверстиями;

- клиновые грузозахватные устройства;

- магнитные и вакуумные захваты.

Таким образом, грузозахватные устройства применяются в зависимости от видов грузов и особенностей их конструкции.

выбор клещей для бордюрного камня, ручные щипцы для установки дорожных бордюров и другие виды захватов для поребриков

Захват для бордюра используется при строительстве. Приспособление снижает уровень травматизма, улучшает производительность и точность размещения камня на смесь бетона. Существуют разные виды захватов, которые отличаются механизмами. Правильный выбор позволит сделать укладку бордюрного камня максимально быстрой и комфортной.

Что это такое?

Захват для бордюра особо необходим при обустройстве различных зон. Представить дороги и клумбы без поребриков просто невозможно. При оформлении садовых территорий обычно используют лёгкий камень небольшого размера. В большинстве случаев его перемещают вручную. Однако захват для поребриков позволит устанавливать материал на раствор более ровно и аккуратно.

Для установки тяжёлого камня весом более 100 кг необходимы дополнительные приспособления. Поднять такой бордюр самостоятельно рабочий не сможет. Именно такие секции используются при обустройстве проезжей части. При производстве бордюра большое значение имеет темп работы.

Для рабочих перемещение больших камней грозит травмами. В этом случае для установки необходим захват. Инструмент может пригодиться и для работы с другим подобным материалом. Зажим можно использовать вручную или в тандеме с техникой и оборудованием.

Обзор видов

Клещи для бордюрного камня делятся на виды. Так, различают механические и ручные инструменты.

Механические имеют гидропривод, используются для бортового камня большого размера и веса. Ручные щипцы отличаются по строению самих клещей. Длина рычага и оформление губок влияет на то, какие усилия следует приложить для достижения определённого давления на материал.

Типичный захват для переноски и монтажа осуществляется даже при малой механизации. С щипцами шарнирного типа такой процесс приобретает особую лёгкость. Оборудование работает довольно просто, особых навыков не требуется. С укладкой бордюра в этом случае справляются и новички.

Такой захват-капкан состоит из двух Г-подобных рычагов, захватных губок с упругими вставками, центральной оси и фиксирующих пальцев. Также есть два кронштейна с двойным плечом. Принцип работы довольно прост: к центральной оси подсоединяется любой крепёж, например, крюк или звено. Достаточно поднять его, чтобы рычаги переместились в верхнее положение. В результате губки сходятся на торцах материала.

Плечи механизма могут быть разными. От этой характеристики зависит угол захвата, а значит, и возможности.

Есть и другие виды конструкций.

  • Простой захват. Позволяет устанавливать бордюрные камни, а не перемещать их. Конструкция без кронштейнов, прижим производится только за счёт человеческой силы. Рычаги смыкаются благодаря повороту клещевых ручек. Если дуга захвата составляет 40-45 см, то сам прибор весит 5-6 кг. Используется для работ с камнем весом не более 200 кг.
  • Гидравлический. Зажим имеет максимальную функциональность. Используется для дорожных работ с различными материалами. Абсолютно всё, что используется в обустройстве дороги, можно поднять с помощью этого инструмента. Его можно применять даже для транспортировки желоба водостока, плит перекрытий. Длина элемента должна быть до 1 м, вес – не более 120-150 кг. Механизм можно использовать с любым оборудованием, даже с колёсным трактором, мини-экскаватором. Питание происходит благодаря гидросистеме. Стоит учитывать особенности использования для дорожных работ. Сначала щипцы накладываются на камень, потом направляющие следует раздвинуть по длине. Прижимы важно расположить симметрично, чтобы ненароком не сломать материал. Ротатор следует подключить к оборудованию. Для смыкания понадобится жидкость, она постепенно нагнетается с помощью поршня. В зависимости от особенностей бордюрного камня достигается определённое давление. Потом следует прекратить подачу жидкости и на погрузчике переместить камень в нужное место.
  • Захват-тандем. Название говорит само за себя. Такой инструмент предназначен для парного использования. Работает по принципу продольного захвата. Клещи смыкаются на камне по торцам. Такой инструмент сам по себе довольно тяжёлый, может весить 12-15 кг. При этом он позволяет монтировать блоки до 200 кг. Инструмент является альтернативой поперечному удерживанию. Лицевая часть бордюрного камня в полной безопасности, исключён риск случайного повреждения.
  • ЗКБ. Так маркируется самый популярный инструмент. Модели используются исключительно в паре с грузоподъёмными машинами. Отличительная черта – монтажное кольцо. Следует просто поднять щипцы, чтобы силовые щёки захлопнулись. Фиксирующие усилия зависят исключительно от веса камня. Используется для монтажа тяжёлого бордюра.
  • ЗКБС. Используется для погрузочных работ, размещения блоков на поддонах, при обслуживании складских помещений. Щипцы способны удерживать большие бордюрные камни за торцевые части. Для применения необходимо оборудование с большой грузоподъёмностью.

Нюансы выбора

Для укладки бордюра просто необходимы щипцы. Даже если камни маленькие, то такое приспособление позволит уложить все элементы максимально ровно и аккуратно. Если обустраивается дорожная зона, то щипцы комбинируются с техникой.

Важные нюансы выбора.

  1. Классический захват используется в случаях, когда нужно в одиночку перемещать и монтировать камни весом до 40 кг.
  2. Простой захват необходим при проведении работ для более ровной и аккуратной укладки, особенно если планируется монтаж длинной конструкции.
  3. Гидравлический захват особо полезен для комплексных дорожных работ. Инструмент позволяет работать с разными материалами, поэтому он очень практичный.
  4. Если один блок весит более 100 кг, то ручной инструмент использовать нельзя. Понадобится механизированная модель, функционирующая в паре с подходящей машиной. В домашних условиях такие бордюрные камни используются крайне редко – в них просто нет необходимости.
  5. Щипцы для парного использования с Г-образным зажимом позволят сделать минимальный зазор. Его стоит использовать для укладки. А вот с Z-образным зажимом подойдёт для перемещения особо тяжёлых бордюрных камней с места на место.
  6. ЗКБС не используется для монтажа. Между частями бордюра будет образовываться слишком большой зазор. Инструмент предназначен лишь для транспортировки крупных и увесистых деталей.

В этом видео вы познакомитесь с захватом для монтажа дорожного бордюрного камня до 300 кг.
