Бетонные плиты: виды, характеристики, применение

Бетонные плиты можно разделить на несколько больших групп: крупные — дорожные, аэродромные, покрытий и перекрытий, более мелкие — укрепления откосов, переходные и лежни. Особенности плиты — прямоугольная или близкая к ней форма и горизонтальное проектное положение. В редких случаях, причём это касается не всех видов продукции, допускается укладка под углом.

Дорожные бетонные плиты (ПДН)

Бетонные дорожные плиты предназначены для устройства временного или постоянного сборного покрытия дорог, площадок, подъездных путей. Сферы применения: промышленные и военные объекты, инженерное, жилищное, индивидуальное строительство. Материал изготовления ПДН — бетон марки М300 или выше, стальная арматура.

Рис. 1. Укладка дорожной плиты

Для строительства постоянных дорог предназначены изделия 1П, для временных покрытий — 2П. Разница — в бетоне и армировании: 1П делают из бетона класса В30, а для изготовления 2П используется В22,5. Этими отличиями обусловлена неодинаковая несущая способность.

Армирование осуществляется согласно ТУ или ГОСТ 21924.3-84. Отличия — в марках и диаметре арматуры, расположении сеток, каркасов и отдельных стержней.

Стандартные размеры дорожных бетонных плит: высота — 140-220 мм, ширина — 900-2750 мм, длина — 1750-6000 мм, вес — 0,92-4,08 тонн.

Рис.2. Плита дорожная 1П18.18.30

Особенности маркировки, отражающие геометрическую форму:

• ПТ (плита трапецеидальная) — железобетонное изделие с плоской трапециевидной поверхностью;
• ППШ, ДПШ, ПШП, ПШД, ПШ — продукция шестиугольной формы, а также доборные элементы;
• П — изделие прямоугольной формы, наиболее востребованное в дорожном строительстве, разновидности — ПББ и ПБ, с двумя и одним бортом соответственно.

В маркировке прямоугольных изделий указывают длину и ширину в дециметрах, шестиугольных — диагональ, трапецеидальных — длину.

Аэродромные плиты

Бетонная аэродромная плита обозначается аббревиатурой ПАГ. Изделия были спроектированы для строительства аэродромов, военных полигонов, плацдармов, складов и трасс для крупнотоннажного транспорта. Поскольку эти ЖБИ обладают повышенной износостойкостью, прочностью и морозостойкостью, со временем их начали использовать для сооружения автомагистралей, грузовых площадок, мостов.

Бетонные плиты ПАГ изготавливают в соответствии с требованиями ГОСТ 25912-2015 и по рабочим чертежам технической документации.

Основные характеристики:

• класс бетона по прочности на сжатие — В30 (М350-М400), морозостойкость — F200, коэффициент водонепроницаемости — W6;
• расчётная нагрузка — 75000 кг/м2, сейсмостойкость — до 7 баллов по шкале Рихтера;
• армирующие сетки — сталь ВрI, армирующий каркас — ненапрягаемая сталь классов А-II, А-III, Ат-IIIC, напрягаемая арматура классов А-IV, Ат-IV, Ат-IVC, А-V, A-V.

Популярные аэродромные бетонные плиты и их особенности:

• ПАГ-14. Длина изделия — 6000 мм, высота —140 мм, ширина — 2000 мм, объём бетона — 1,68 куб м, масса — 4,2 т.
• ПАГ-18. Масса плиты — 5,4 т, объём бетона — 2,16 куб. м, ширина — 2000 мм, длина — 6000 м, высота — 180 мм.
• ПАГ-20. Продукция имеет высоту 200 мм, для изготовления одной плиты требуется 2,4 куб. м бетона. Длина — 6000 мм, высота — 200 мм, ширина — 2000 мм.

ПАГ укладывают на подготовленное основание. Монтаж непосредственно на грунт не допускается.

Рис. 3. ПАГ-14

Классификация бетонных плит перекрытий

Бетонные плиты перекрытий выпускаются по ГОСТ 26434-215 и подразделяются на многопустотные (1ПК, 2ПК, ПБ) и однослойные сплошные (1П и 2П). Также заводы выпускают плиты ПНО (облегчённые) и НВ (без монтажных петель и закладных). Многопустотная продукция различается толщиной, формой и диаметром пустот, способом опирания. Плита может иметь толщину 160, 220, 260 или 300 мм, пустоты — круглые, полукруглые, овальные, грушевидные. Изделие предназначается для опирания по 2, 3 или 4 сторонам.

Панели ПК

Рис. 4. Плиты перекрытия

Бетонные плиты ПК используются в строительстве наиболее часто. Сферы применения: строительство многоэтажных домов, зданий и сооружений, односкатных крыш гаражей и сараев, устройство защитных конструкций для теплотрасс. Также ПК используют в качестве фундамента под беседки и ограждения.

Сквозные пустоты полукруглой, круглой или овальной формы располагаются вдоль, по всей длине. ПК — базовый вариант с опиранием по 2 сторонам, ПКТ опирается по 3 сторонам, ПКК — по 4.

Назначение многопустотных плит — устройство горизонтальных перекрытий в многоэтажных зданиях, включая коммерческие, жилые и административные. В пустоты помещают инженерные коммуникации.

Основные достоинства многопустотных бетонных плит:

• Уменьшенная масса по сравнению со сплошными ЖБИ. Нагрузка на несущие стены ниже, чем при использовании плит без пустот, поэтому ПК востребованы в многоэтажном строительстве.
• Шумоизоляционные свойства. Благодаря воздушным карманам плиты снижают уровень шума, проникающего из помещений, расположенных этажом выше или ниже.
• Теплоизоляционные характеристики. Воздух обладает низкой теплопроводностью, поэтому в помещении с многопустотными перекрытиями лучше удерживается тепло.

Продукция длиной до 4,2 м армируется обычной сеткой, а для укрепления более длинных изделий используют предварительно напряженную арматуру. Для усиления торцов по краям устанавливают вертикальные сетки.

ПБ

Рис. 5. Плита 1ПБ

Бетонные многопустотные плиты ПБ производятся по рабочим чертежам серии ИЖ 976 методом непрерывного безопалубочного формования. Для них предусмотрено опирание только по 2 сторонам. Глубина опирания — от 9 до 15 см. Ширина ЖБИ — 1000, 1200 1500 мм, высота — 220 мм, длина может быть любой в диапазоне от 1 до 10,8 м. Сфера применения: покрытие и перекрытие монолитных и кирпичных зданий общего, гражданского и жилого назначения.

Основные характеристики:

• Материал изготовления — тяжёлый бетон марки М400, класс по прочности на сжатие В30.
• Типы безопалубочной технологии, применяемые в России, — виброформование «в один приём», двухслойное сплитформование, экструзия.
• Базовая расчётная нагрузка (типовая) — 800 кгс/м, под заказ возможно изготовление продукции, рассчитанной на нагрузку от 300 до 2100 кгс/м.

Железобетонные плиты ПБ армируются продольно, поэтому их можно разрезать как поперёк, так и по диагонали без ухудшения прочностных характеристик.

ПНО

Рис. 6. Плита ПНО

Облегчённые изделия ПНО выпускаются по ГОСТ 9561 и дополнению к серии 1.141-1, вып. 39. Особенность этих бетонных плит — уменьшенная толщина, которая составляет всего 160 мм против стандартных 220 мм. Изделия предназначены дл строительства зданий высотой до 3 этажей включительно. Несущая способность — от 300 до 800 кгс/м2.

Стандартные габариты: длина — 1600-6300 мм, ширина — 1000-1500 мм. В плите есть сквозные продольные пустоты, благодаря которым она обладает повышенными шумо- и теплоизоляционными характеристиками и меньшим весом по сравнению со сплошными изделиями аналогичных габаритов. Возможна резка бетонной плиты поперёк и под углом.

НВ

Продукция НВ (настил внутренний) изготавливается безопалубочным методом экструзии из бетона марки М500, класс по прочности на сжатие — В45,5. Внутри по всей длине расположены овальные пустоты. Однорядное армирование выполняется стальными канатами К7.

Изделие формируется посредством давления, при этом бетон сильно уплотняется, за счёт чего изделие приобретает повышенную прочность при сравнительно небольшом весе. Допускается резка поперёк и под углом 45 градусов.

Плиты покрытий (ребристые)

Бетонные ребристые плиты — это широкая группа изделий, применяемых в строительстве панельных домов с плоской крышей, промышленных зданий и сооружений без чердака, общественных объектов. В ЖБ изделиях предусмотрены вспомогательные элементы, расположенные продольно и поперечно, благодаря которым обеспечивается стойкость к повышенным нагрузкам на изгиб.

Область применения ограничена созданием чердачных и крышных перекрытий, т. к. из-за выступающих балок невозможно устройство плоского потолка. ЖБИ выдерживают не только значительные весовые нагрузки, но и перепады температуры, влажность, длительное воздействие химически агрессивных сред. Плита имеет П-образное сечение, может быть изготовлена с проёмом в полке или без него.

Особенности:

• Материал — тяжёлый, конструкционный лёгкий или плотный силикатный бетон. Чаще используется тяжёлый (марка М200, класс по прочности на сжатие В15 или выше). Согласно ГОСТ 26633, в смесь могут быть добавлены присадки для повышения гидрофобной защиты.
• Морозостойкость — не ниже F75-F100, класс водонепроницаемости — W4 до W6, исходя из проектных требований. Водопоглощение — до 5% от общей массы.
• Маркировка состоит из таких элементов: сокращённое наименование, диаметр отверстия (если оно есть), длина и ширина в дециметрах, расчётная нагрузка, класс арматуры.

Другие виды

Прочие виды железобетонных плит: переходные, укрепления откосов, лежни. Они изготавливаются из тяжёлого бетона марки М400, класс по прочности на сжатие — В30, водонепроницаемость — W8, морозостойкость — F200-F300.

Лежень — плоское прямоугольное изделие для дорожного строительства. Назначение: сопряжение инженерных конструкций с насыпями и дамбами. С торцов, с обеих сторон или только с одной, может быть предусмотрен выпуск арматуры, предназначенный для прочного соединения с другими элементами.

Рис. 7. Лежень

Плиты переходные в целом имеют такое же назначение, как и лежни, только последние служат фундаментным основанием. Различают прямые (П) и косые (ПК) изделия. ПК имеют уклон торца под углом 50-75°, их укладывают в местах, где дорога и другое сооружение (мост, тоннель) образуют косое пересечение.

Плиты укрепления откосов — квадратные и прямоугольные изделия. Типы: П-1, П-2, П-1К, ПБ-1, Б-8 со скошенными углами. Сфера применения — дорожное строительство, назначение — защита склонов насыпей автодорог от сползания, поддержание проезжей части и грунтового основания в неподвижном положении. Для образования зелёного склона укладывают решетчатые изделия ПР-3и: после монтажа ячейки засыпают грунтом и засевают травой.

сплошные, шатровые и пустотные, цены

Главная » Блоки и плиты

Блоки и плиты

Автор Георгий Русиев На чтение 3 мин Просмотров 7.7к. Опубликовано 21.03.2015

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

Характеристики

Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой.

Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.

Выпускаются в 3 видах:

1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.

3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м

2, размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

Пустотные плиты перекрытия маркируются:

• 1П – однослойное железобетонное изделие – не более 12 см.
• 2П – аналогично предыдущему, но толщина составляет уже 16.
• 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
• 2ПК – то же самое с сечением пустот до 14.
• ПБ – пустотная конструкция толщиной 22.

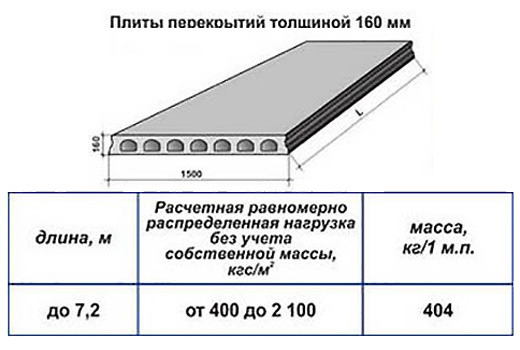

Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.

Вес готового изделия доходит до 2500 кг.

Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:

• ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
• 51 – длина в дм, то есть 5,1 м.
• 15 – ширина в дм – 1,5 м.
• 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м².

Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).

Монтаж сборных плит

Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.

Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.

При установке плиты должны опираться на капитальную стену или фундамент участком панели шириной не менее 15-20 см. Щели между ЖБИ и межкомнатной перегородкой закладываются кирпичом или блоками из легких бетонов.

Стоимость ЖБИ

Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.

Наименование	Параметры, см	Цена, рубли
ПК 21.10-8	210х100х22	2 800
ПК 21.12-8	210х120х22	3 100
ПК 25.10-8	250х100х22	3 300
ПК 25.12-8	250х100х22	3 700
ПК 30.10-8	300х100х22	3 600
ПК 30.12-8	300х120х22	4 000

Какой толщины должна быть бетонная плита?

🕑 Время чтения: 1 минута

Толщина бетонной плиты зависит от нагрузки и размера плиты. Как правило, толщина плиты 6 дюймов (150 мм) считается для жилых и коммерческих зданий с деталями армирования в соответствии с проектом. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины одностороннего перекрытия отличается и проще от расчета двустороннего перекрытия.

Выбор и расчет толщины плиты, включая различные типы плит, является важным шагом в процессе проектирования. Если следовать надлежащей процедуре расчета толщины плиты, период проектирования будет значительно сокращен, а также будет достигнута надежная и экономичная толщина плиты.

Содержимое:

• Толщина односторонней плиты
  • 1. Требования к прогибу
  • 2. Требования к изгибу и сдвигу
  • 3. Требования к огнестойкости
• Толщина двусторонней плиты
  • 1. Требования к прогибу
  • 4 9021819
  19 односторонней плиты

  Толщина односторонней плиты основана на прогибе , изгибе , сдвиге , а иногда и требованиях огнестойкости .

  1. Требования к прогибу

  Отдельно из плит, которые сильно нагружены, например, плиты несут несколько метров грунта толщина плиты выбирается исходя из требований к прогибу.

  Кодекс ACI устанавливает ограничения на толщину плиты. если прогибы не рассчитываются и определены как приемлемые.

  В противном случае толщина односторонних плит должна быть не менее L/20 для просто поддерживаемые плиты; L/24 для плит со сплошным концом; L/28 для плит с обоими заканчивается непрерывно; и L/10 для консолей; где L — размах.

  Эти значения можно использовать при условии, что плиты не поддерживают и не крепятся к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах.

  2. Требования к изгибу и сдвигу

  Определение толщины плиты на основе изгиба и сдвига требований не часто. Однако эти требования должны быть проверены в дизайн, даже если толщина выбрана на основе требований к прогибу.

  Процедура проверки толщины плиты на соответствие требованиям к изгибу следующим образом:

  1. Рассчитайте пробные учитываемые нагрузки на основе толщины плиты, рассчитанной на основе требований к прогибу.
  2. Расчет моментов с использованием подходящих методов, таких как метод коэффициента ACI.
  3. Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, подходит ли толщина выбранной плиты для коэффициента армирования 0,01. Используйте уравнение 1 для вычисления d:

  Где:

  d: эффективная глубина плиты, необходимая для восприятия момента

  Mu: момент, рассчитанный по нагрузкам

  b: ширина плиты, 1 м (12 дюймов) полосы плиты считается соотношение принимается равным 0,01

  fy: предел текучести стали, МПа

  fc’: прочность бетона на сжатие, МПа

  Процедура проверки толщины плиты на требования к сдвигу следующая следующим образом:

  1. Рассчитать предельный сдвиг от нагрузок, Vu
  2. Рассчитайте расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предельный сдвиг происходит на внешней поверхности первой внутренней плиты, которая рассчитывается с использованием уравнения 4, в противном случае сдвиг следует проверять на внешней поверхности первой внутренняя плита и типовая внутренняя плита, уравнение 5.

  Где:

  Vc: прочность бетона плиты на сдвиг

  b: ширина плиты, 1000 мм0003

  Вт: предельная распределенная нагрузка равна до 1,2*постоянная нагрузка плюс 1,6*подвижная нагрузка

  л: пролет плиты

  3. Требования к огнестойкости

  Иногда плита толщины контролируются опасностью передачи тепла во время пожара. За по этому критерию предел огнестойкости пола – это количество часов, необходимых для температура незащищенной поверхности повышается на заданную величину, обычно 121,1°C (250°F).

  При повышении температуры на 121,1°C (250°F) плита толщиной 76,2 мм (3-1/2 дюйма) обеспечивает предел огнестойкости в течение 1 часа, плита толщиной 127 мм (5 дюймов) обеспечивает предел огнестойкости в течение 2 часов , а плита толщиной 152,4 мм (6-1/4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщина плит обычно округляется до ближайших 10 мм.

  Толщина двусторонней плиты

  Как и для односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям по прогибу и сдвигу.

  1. Требования к прогибу

  Как правило, толщина плиты выбирается для предотвращения чрезмерного прогиба в процессе эксплуатации. Код ACI предоставляет метод для расчета минимальной толщины плиты в двух направлениях, которая удовлетворяет прогибу.

  Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы ознакомиться с подробными сведениями о расчете минимальной толщины плиты, нажмите здесь.

  Выбранная толщина плиты должна быть достаточной для сдвига как на внутренних, так и на внешних колоннах. Кодекс ACI разрешает использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.

  Процедура проверки адекватности Толщина плиты, выдерживающая силу сдвига, следующая:

  1. Определить учитываемая равномерная нагрузка.
  2. Чек односторонние ножницы
  3. Проверить двухсторонний сдвиг на продавливание

  Если прочность плиты на сдвиг меньше, чем предел прочности на сдвиг, приложенный к плите, то необходимо рассмотреть необходимые стратегии для решения проблемы. Эти стратегии включают в себя:

  1. Утолщение плиты по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить усилие сдвига.
  2. Используйте откидную панель для утолщения плиты рядом с колонной.
  3. Добавить поперечную арматуру.

  Бетонные плиты перекрытия | Журнал «Бетонное строительство»

  Качественная конструкция пола включает в себя хорошее уплотнение основания, плиты одинаковой толщины, малоусадочный бетон, прямые линии переборок и контрольные вырезы, расположенные в 24-30 раз больше толщины плиты.

  Распространенных ошибок при строительстве бетонных плит перекрытий можно избежать при правильной подготовке основания, составлении смеси, укладке, отделке и отверждении. Если эти шаги выполнены правильно, владелец может рассчитывать на привлекательный и долговечный продукт.

  Стандартная толщина бетонной плиты перекрытия в жилищном строительстве составляет 4 дюйма. Рекомендуется от пяти до шести дюймов, если бетон будет подвергаться случайным тяжелым нагрузкам, таким как автодома или мусоровозы.

  Чтобы подготовить основание, вырежьте уровень земли до нужной глубины, чтобы учесть толщину плиты. Удалите весь органический материал и крупные твердые предметы, такие как камни и корни деревьев, на глубину не менее 4 дюймов. Если необходимо нарастить уклон, используйте гравий или песчаный грунт и уплотните окончательное основание с помощью виброплиты или аналогичного устройства. Краевые формы могут быть выполнены из любого прямого материала, который можно зафиксировать в нужном положении. Подумайте о пластиковых или металлических формах, если постоянно прямые пиломатериалы недоступны. Перед установкой опалубки установите линию струны, используя рейки или доски для обрешетки, чтобы установить квадратную ровную опорную точку.

  Что касается бетонной смеси, то она должна соответствовать требованиям по прочности на сжатие (обычно 3000 фунтов на квадратный дюйм) без мер, вызывающих чрезмерную усадку. Поскольку вода увеличивает усадку и растрескивание, пластификатор предпочтительнее для достижения желаемой осадки. Кроме того, рассмотрите возможность включения волокон для предотвращения растрескивания при пластической усадке. Для наружных плит, подвергающихся воздействию морозной погоды или химикатов против обледенения, может потребоваться более высокая прочность и вовлеченный воздух. В случае сомнений спросите у поставщика бетона рекомендуемую смесь.

  Всегда избегайте добавления воды на стройплощадке свыше 1-2 галлонов на кубический ярд. Если дополнительная осадка действительно необходима, спросите у водителя автобетоносмесителя, сколько воды можно добавить, не выходя за пределы спецификации бетона.

  Распределите бетон вокруг плиты как можно ближе к ее конечному положению, а затем загребите его. Уплотняйте смеси с низкой осадкой с помощью ручного вибратора или используйте виброрейку. Закончите с минимальным усилием и движениями терки, необходимыми для получения гладкой поверхности.

  Создавайте управляющие швы не дальше, чем в 24-30 раз от толщины плиты, и не более 15 футов по ширине и длине плиты, вдавливая в поверхность инструмент для нарезки канавок глубиной 1 дюйм. Расстояние между стыками более 15 футов требует использования устройств передачи нагрузки, таких как дюбели или дюбели. Для плит, которые требуют большого расстояния между швами или не имеют швов, рекомендуется стальная арматура. Это увеличит вероятность случайного растрескивания, но будет плотно удерживать трещины, чтобы обеспечить хорошие структурные характеристики.

  Надлежащие условия отверждения имеют решающее значение, и метод отверждения должен применяться, как только готовая поверхность сможет сопротивляться повреждениям. Бетон нельзя допускать замерзания или высыхания. Нанесите на поверхность отвердитель или обеспечьте соответствующее влажное отверждение. Если есть риск замерзания, накройте плиту изолятором, например, изоляционными одеялами или слоем соломы толщиной 4 дюйма, который утяжелен, чтобы предотвратить его сдувание. Оставьте изолятор на месте, пока бетон не достигнет прочности не менее 500 фунтов на квадратный дюйм. Обычно это происходит в течение нескольких дней.
