ЗИЛ-130: технические характеристики, описание и особенности конструкции

Разработка самосвала, который должен был прийти на замену недостаточно удачной модели ЗИС-150, началась в 1953 году. Получившийся в результате ЗИЛ-130 мог перевозить до 4 т груза.

Расчет разработчиков был на то, что машина вберет в себя все лучшее, что было накоплено в опыте автомобилестроения за все годы работы. Все инженерные решения были достаточно технологичны для осуществления поставленных задач.

В итоге получилось целое семейство модификаций, для которых предусматривалась возможность монтажа разнообразных надстроек.

Двигатель ЗИЛа-130 и его технические характеристики

Изначально для автомобиля-сельхозника был предусмотрен экспериментальный двигатель карбюраторного типа. Шесть цилиндров, входящих в конструкцию, были расположены буквой «V».

Рабочий объем такого агрегата составлял 5 200 куб. см, а проектная мощность – 135 л. с. при 3 200 оборотах в минуту.

Развал блоков цилиндров составлял 90 градусов. Но на ближайших испытаниях выяснилось, что таких технических характеристик недостаточно, и возможность развивать необходимые динамические качества у машины отсутствует.

Следующим этапом разработки стало использование восьми цилиндров, расположенных по тому же принципу. Такая модернизация дала мощность в 150 л. с.

Производство предыдущей модели двигателя было свернуто по причине значительных конструктивных недостатков.

Новый двигатель давал машине возможность развить до 90 км/ч. Клапаны на этом четырехтактном моторе находятся сверху.

При максимальной мощности обороты составляют 3 000 в минуту при уровне сжатия в 6,5. Рабочий объем цилиндров такого двигателя — 5 996 куб. см.

Карбюратор К-88 характеризуется двухкамерным строением, верхним расположением и падающим потоком.

В конструкции используются экономайзерное устройство и насос для ускорения, работающий механически. Он снабжен пневматическим центробежным регулятором количества оборотов коленвала.

Смазка мотора происходит в комбинированном режиме по принципу разбрызгивания и с использованием давления. На начальных этапах в этот механизм было включено устройство глубокой фильтрации. Выглядело оно как набор тонких пластин из стали.

Для высокой очистки применялась центрифуга с реактивным приводом.

Топливный насос обеспечивает принудительное питание двигателя. Он создан по диафрагменному типу Б-9 с одним выпускным и двумя впускными клапанами. Для работы модель использует бензин А-76.

Принудительная система обдува картера имеет закрытый тип. Двухступенчатая очистка воздуха происходит посредством фильтра ВМ-16.

Закрытая система охлаждения имеет жидкостную специфику, заключающуюся в принудительной циркуляции охлаждающего состава с применением водяного насоса.

Технические характеристики компрессора и КПП ЗИЛа-130

В составе этого механизма имеются два поршня, которые крутит коленвал. Ему же вращение передает шкив, который, в свою очередь, объединен с другим фрикционным колесом вала вентилятора.

Соединительным элементом этой конструкции является клиновидный ремень.

Комбинированная смазочная система заключается в подаче масла в мотор, который охлаждается с помощью специальной жидкости. Вся эта конструкция связана с общим устройством понижения температуры двигателя.

Компрессор ЗИЛа 130-й модели является важной составляющей тормозной системы машины. Его функция в этой конструкции заключается в нагнетании воздуха в пневматическую систему.

Располагается компрессор на головке блока с его справой стороны. Рабочий объем такого устройства составляет 215 куб. см. Он способен показывать производительность 210 л в минуту. При этом потребляет всего 2,1 кВт мощности. Заявленная частота вращения находится на уровне 2 000 оборотов в минуту.

В тот момент, когда в системе, работающей по пневматическому принципу, давление составит 700 кПа, сработает контроллер давления. После этого воздух перестанет поступать в баллоны. В таком случае деятельность компрессора теряет смысл.

Мотор тратит мощность на поддержание работы этой системы, а напор воздуха при этом не нужен.

Среди типичных поломок этого узла можно выделить:

  • износ поршневых колец;
  • истирание уплотнителей коленвала;
  • засорение трубки удаления масла;
  • повреждение головок шатунов, расположенных снизу.

Все эти детали можно при необходимости легко заменить на новые. Выявить неисправность позволяют различные шумы и повышенное количество масла в конденсате.

Для долгой работы этого узла необходимо проверить, хорошо ли прикреплен компрессор к двигателю, крепко ли затянуты гайки на шпильках, вращающих головку, прочно ли зафиксирован шкив. Ежедневно необходимо проверять степень натяжения ремня.

Каждые 50 000 км предполагают проведение технического обслуживания, во время которого очищаются все поршневые клапаны, каналы воздухоотводов, пружины и седла.

Коробка передач, используемая в конструкции ЗИЛа-130, появилась среди разработок завода в 1961 г. Технические характеристики модели предполагают трехходовое строение. Главное передаточное число — 6,23. Этот узел характеризуется пятью скоростями.

Все шестерни конструкции находятся в постоянном сцеплении, кроме первой ступени и заднего хода.

В устройстве КПП используются два синхронизатора, выполненных по инерционному типу. Они используются для включения от второй до пятой передач. Ручной тормоз барабанного вида – это еще одна составляющая коробки передач на ЗИЛе-130.

В 1967 г. конструкция КПП претерпела некоторые изменения: в ней появился передний подшипник для ведомого вала, шейка вала изменила свою конструкцию. Вместо игольчатого подшипника появился сепаратор.

В новом варианте отсутствовало стопорное кольцо. Чтобы вода не попадала в КПП в момент преодоления брода или интенсивных осадков, ручка переключения скоростей изолирована с помощью резинового уплотнителя в виде чехла с хомутом.

С помощью специальной пасты производитель защитил крышку коробки и люков, поверхность картера КПП и другие элементы конструкции. Внутреннее пространство проветривается через вентиляционную трубку.

На верхней бобышке узла выбит заводской номер для простоты его идентификации. Картер такой коробки изготовлен из чугуна высокого качества, что позволяет значительно продлить срок его эксплуатации.

Ведущий, промежуточный и ведомый валы отлиты из прочнейшей стали, как и блок шестерен с его осью. Все это направлено на обеспечение максимального срока эксплуатации данного узла.

Автокран на базе ЗИЛ-130 и его технические характеристики

В сочетании с рассматриваемой моделью, как пишут во многих книгах, может быть использован автокран КС-2561Е, грузоподъемность которого составляет 6,3 т. Такое устройство оснащено механическим приводом.

Шасси снабжено стабилизатором и торсионным валом.

Важно! Откидные выносные опоры оснащены пружинными балансирами, которые можно смонтировать, используя автомобильные домкраты. Для вращения опорно-поворотного устройства используют роликовую конструкцию.

В качестве главного стрелового оборудования применяется невыдвижной решетчатый элемент. Основная стрела имеет базовую длину 8 м, при этом вылет варьируется от 3,3 до 7 м.

Если использовать выносные опоры, то грузоподъемность составит 6,3 т, без таких дополнений – лишь 1,1 т. В движении модель может поднять до 1,6 т, при этом скорость поднимания составит от 0,97 до 13,1 м/мин.

Грузоподъемность ЗИЛа-130

Показатели грузоподъемности модели варьировались в процессе модернизации автомобиля. Изначально машина могла поднять лишь 4 т, но вскоре эта цифра увеличилась до 5 т благодаря большому запасу прочности механизма.

После 1977 г. ЗИЛ-130 менялся еще больше: кроме внешнего вида модель стала справляться с грузом массой до 6 т.

Бортовой автомобиль с колесной базой 4х2 имеет полную массу 10 425 кг. Автопоезд может достигать по весу 18 525 кг. При этом максимально возможная нагрузка на переднюю ось составляет порядка 2 625 кг.

Задняя ось выдерживает 7 900 кг. В бак такой машины помещается до 170 л топлива.

Модификации грузовика ЗИЛ-130

Обилие выпущенных и запланированных к выпуску модификаций показывает всесторонние возможности модели:

  • 130А выполняет функции бортового тягача. В сумме с прицепом он весит 8 т;
  • 130Г – это бортовой длиннобазный грузовой автомобиль с платформой;
  • 130В – тягач седельной системы, характеризующийся укороченной колесной базой;
  • 130ВТ – в этой разновидности основным преимуществом является усиленный задний мост;
  • 130Б – это самосвал для сельхоздеятельности.

Модели с усиленным задним мостом показали повышение общего веса, что могло негативно повлиять на показатель общей производительности. При этом тягово-динамические характеристики улучшились. Более простые модели укомплектовывались односкоростным мостом.

Модификация 130Г вышла с конвейера в 1972 г. и работала с прицепом. Основное различие между машинами проявлялось в конструкции мостов, а также в оснащении.

Некоторые модели получили возможность работать на сжиженном нефтяном газе (ЗИЛ-138В1, ЗИЛ-138Д2). На базе этой машины даже создавались серийные пожарные автомобили:

  • АЦ-30(130)-63,
  • АЦ-40(130)-63Б,
  • АН-30(130)-64,
  • АЦ-40(130Е)-126,
  • АН-40(130Е)-127,
  • АГ-24(130)-198 и другие.

Универсальность ЗИЛа 130-й модели позволяет использовать его для разнообразных целей. Благодаря этому фактору такой автомобиль станет хорошим вложением денег.

Высококачественная сборка и большой запас прочности обеспечат длительную работу в любых погодных и дорожных условиях.

А историю создания автомобиля ЗИЛ-130 можно посмотреть прямо сейчас:

http://www.youtube.com/watch?v=0us6rhRhjIY

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

На ЗИЛ-130 от 0 до «сотни» за 4,8 секунды (видео)

Автоцентр Коммерческие Событие На ЗИЛ-130 от 0 до «сотни» за 4,8 секунды (видео)

Марка

Модель

Оставьте ваши контактные данные:

По телефону

На почту

Уточните удобное время для звонка:

День/дата

  • День/дата
  • Сегодня
  • Завтра
  • 26
  • 27
  • 28
  • 29
  • 30
  • 01

Часы

  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20

Минуты

  • 10
  • 20
  • 30
  • 40
  • 50

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

Оставьте ваши контактные данные:

Уточните удобное время для звонка:

День/дата

  • День/дата
  • Сегодня
  • Завтра
  • 26
  • 27
  • 28
  • 29
  • 30
  • 01

Часы

  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20

Минуты

  • 10
  • 20
  • 30
  • 40
  • 50

Прямо сейчас

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

Оставьте ваши контактные данные:

Выберите машину:

Марка

  • Сначала выберите дилера

Модель

  • Сначала выберите марку

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

Sample Text

Оставьте ваши контактные данные:

Выберите машину:

Марка

  • Сначала выберите дилера

Модель

  • Сначала выберите марку

Уточните удобное время для тест-драйва:

День/дата

  • День/дата
  • Сегодня
  • Завтра
  • 26 сентября
  • 27 сентября
  • 28 сентября
  • 29 сентября
  • 30 сентября
  • 01 октября
  • 02 октября
  • 03 октября
  • 04 октября
  • 05 октября
  • 06 октября
  • 07 октября
  • 08 октября

Часы

  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20

Минуты

  • 00
  • 10
  • 20
  • 30
  • 40
  • 50

Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»

X

Оберіть мовну версію сайту. За замовчуванням autocentre.ua відображається українською мовою.

Слава Україні! Героям слава!
Ви будете перенаправлені на українську версію сайту через 10 секунд

​​Конструкция и технические характеристики ЗИЛ-130

В то время ЗИЛ уже начал изготавливать небольшие партии V-образных восьмицилиндровых двигателей “ЗИЛ-375”, видоизмененная модификация которого предназначалась для нового грузовика. “ЗИЛ-130” получил под капот V-образный карбюраторный силовой агрегат мощностью 150 л.с. при 3200 об/мин, который обеспечивал машине максимальную скорость 90 км/ч и прекрасную приемистость, вполне сопоставимую с легковыми автомобилями. Соответственно возросла и средняя скорость. Простые и надежные тормоза с пневматическим приводом, гидроусилитель рулевого управления, впервые использованный на отечественном грузовике, эффективная система отопления и вентиляции, хорошая обзорность через гнутое панорамное ветровое стекло, система освещения и сигнализации обеспечивали удобство управления автомобилем. “ЗИЛ-130” оказался достаточно экономичной машиной: контрольный расход топлива без прицепа с нагрузкой 5000 кг составлял 28 л 76-го бензина на 100 км. Переход на эксплуатацию таких принципиально новых машин предъявлял повышенные требования к водителям и оснащению ремонтных мастерских и автотранспортных предприятий.

Первые партии грузовиков “ЗИЛ-130” отличались невысоким качеством сборки, а низкая надежность электрооборудования и частые поломки двигателей портили, в общем-то, неплохие отзывы об автомобиле. Настоящим бедствием стали недолговечные карданные шарниры. Это отпугивало старых опытных водителей. Но, несмотря на неудачи, производство новых грузовиков возрастало и машина все больше и больше нравилась автотранспортникам.

В дополнительное оснащение входила светомаскировка для военных версий, канистры, топор, лопата.

Перед началом проектирования “ЗИЛ-130” рассматривался как базис для целого семейства унифицированных машин, предназначенных для самых разнообразных транспортных операций. Первым в этом семействе стал “ЗИЛ-130 А” — бортовой автомобиль-тягач с двухскоростным задним мостом для постоянной работы с прицепом общей массой в 8000 кг. Затем следовал седельный тягач “ЗИЛ-130 В” для буксировки полуприцепов общей массой до 12 500 кг. “ЗИЛ-130 Г” имел колесную базу, удлиненную до 4500 мм, и соответственно более вместительную грузовую платформу с двухсекционными боковыми бортами. Также выпускались шасси для строительных и сельскохозяйственных самосвалов, кузова и гидросистемы которых строились Мытищинским машиностроительным заводом.

Тем временем конструкция “ЗИЛ-130” совершенствовалась, улучшалось качество сборки, отрабатывались технологии, и в результате удалось значительно увеличить межремонтный пробег машин. Их охотно стали покупать за рубежом. В результате, идя навстречу ВО “Автоэкспорт”, завод создал специальные экспортные модификации машины как для стран с умеренным климатом, так и для тропиков. По особым заказам грузовики “ЗИЛ-130” оснащались английскими дизельными двигателями Perkins, а финское дочернее предприятие “Автоэкспорта” — объединение “Конела” — подводило под двухосный автомобиль поддерживающую неведущую ось, что повышало грузоподъемность машины до 8 т. В Индию, Сирию, Иран и Ирак поставлялись специальные автобусные шасси на основе удлиненного варианта “ЗИЛ-130 Г”, на которые местные кузовные фирмы устанавливали кузова оригинальной конструкции.

Огромной популярностью пользовались шасси “ЗИЛ-130” у изготовителей специализированных и специальных автомобилей. Фургоны, автоцистерны, топливозаправщики, буровые установки, автокраны, передвижные мастерские, пожарные, мусороуборочные, поливочно-моечные машины — различных моделей спецмашин на шасси “ЗИЛ-130” существовало огромное количество. Один только Мытищинский машиностроительный завод для “ЗИЛ-130” разработал несколько вариантов самосвалов. Решением аттестационной комиссии в 1973 году автомобилю “ЗИЛ-130” был присвоен Знак качества. Почетный пятиугольник наносили белой краской с правой стороны кабины. В 1974 году была выпущена небольшая партия “ЗИЛ-130” с измененной передней облицовкой радиатора, а в конце того же года завод освоил производство шасси “ЗИЛ-130 АН” для самосвалов, которые предполагалось оснащать рядным шестицилиндровым двигателем “ЗИЛ-157 Д”. Тот год оказался для грузовика юбилейным: летом был изготовлен миллионный длиннобазный “ЗИЛ-130 Г”.

В торжественной обстановке новенький ярко-красный грузовик преподнесли лучшему водителю Третьего автокомбината Главмосавтотранса А. Бесчастному. А через восемь лет — в 1982 году — был собран двухмиллионный “ЗИЛ-130 Г”, который также был закреплен за Бесчастновым, не совершившим за этот период на миллионном “ЗИЛ-130 Г” ни одной аварии.

12 августа 1974 года начался выпуск северных модификаций — “ЗИЛ-130 С” — на Читинском автосборочном заводе, которые имели отличия от серийной модели, позволявшие эксплуатировать ее в суровых условиях Крайнего Севера. Спустя два года грузовику присвоили индекс “ЗИЛ-130-76” и повысили грузоподъемность до 6 т. В 1977 году пошли в серию модификации “ЗИЛ-130 ГУ” с особо длинной колесной базой в 5600 мм, предназначавшиеся для транспортировки легковесных грузов. Год 1978 принес всем грузовикам ЗИЛ новую облицовку радиатора, главным изменением которой был перенос подфарников вверх, а основных фар вниз, что улучшило освещение дороги. В начале восьмидесятых всем в стране стало окончательно ясно, что эксплуатация 5 — 6-тонных грузовиков, оснащенных бензиновыми двигателями, крайне нерентабельна, поэтому была разработана целая гамма машин, работающих на сжиженных и сжатых газах. В 1980 году коллектив конструкторов ЗИЛа получил срочное задание разработать “ЗИЛ-130” с дизельным двигателем и интегральным оперением. Работу выполнили, и в 1981 году появились два опытных образца “ЗИЛ-130 ГМД”, однако дальше их дело не пошло. Все силы были сосредоточены на совершенствовании и поставке на производство нового грузовика “ЗИЛ-169”, получившего к этому времени новый отраслевой индекс “ЗИЛ-4331”.

«ЗИЛ-130», вплоть до конца 80-х годов ХХ века,обладал хорошим экспортным потенциалом. Его поставляли более чем в сорок стран мира. Причём, по желанию заказчика, машину комплектовали экономичным английским 140-сильным дизелем «Перкинс». Завод разработал адаптированные для стран с тропическим климатом версии всех популярных модификаций «ЗИЛ-130».

С 1986 года Московский автозавод имени Лихачева модернизировал всю программу своих грузовиков, которые получили новую тормозную систему, измененное электрооборудование и панель приборов, а также новые индексы: бортовой — “ЗИЛ-432410”, длиннобазный — “ЗИЛ-431510”, газобаллонный — “ЗИЛ-431810”, седельный тягач — “ЗИЛ-441510” и так далее. Ресурс автомобиля до первого капитального ремонта составлял теперь 400 000 км. Машины пользовались хорошим спросом, и любой руководитель автотранспортного предприятия стремился заполучить как можно больше грузовиков с маркой ЗИЛ. Находился на подъеме и сам завод. Однако новые экономические условия, сложившиеся в стране в начале девяностых, сделали такой привычный и нужный среднетоннажный грузовик анахронизмом. Устарелость конструкции, значительные эксплуатационные расходы, плохая надежность и полное падение спроса на автомобили средней грузоподъемности вынудили свернуть в декабре 1994 года в Москве производство грузовиков “ЗИЛ-130”. Их выпуск был переведен на Уральский автомоторный завод (УАМЗ) под Екатеринбургом.

Финское дочернее предприятие советского «Автоэкспорта» – – подводила под двухосный автомобиль поддерживающую не ведущую ось, что повышало грузоподъёмность машины до 8 т. В Индию, Сирию, Иран и Ирак поставлялись специальные шасси на основе удлиненного варианта «ЗИЛ-130Г», на которые местные кузовные фирмы устанавливали кузова грузовиков и автобусов своих оригинальных, подчас весьма причудливых, конструкций.

История модели и назначение

ЗиЛ-130 на свое время был необычным автомобилем. Впервые продукцию советского автопрома оснастили синхронизированной КПП, рулевым гидроусилителем, просторной кабиной с панорамным стеклом. Прибавьте к этому плавный ход и внешний вид, только-только вошедший в моду на территории США.

Проектирование грузовика, заменившего серийный ЗИС-150, начались в 1953 году. Руководителем работ назначен главный конструктор А. М. Кригер, ведущим конструктором — Г. А. Феста, дизайн создан Т. П. Киселевой. Транспортное средство имело несколько наименований — ЗИС-125, ЗИС-150М.

Дальнейшую хронологию ГАЗ модификации ЗиЛ модели 130 целесообразно рассматривать в виде таблицы:

ДатаСобытие
Декабрь 1956 г.Спуск с конвейера 1-го образца
1959 г.Первая презентация на Всесоюзной сельхозвыставке
Февраль 1961 г.Утверждение проектного задания
Сентябрь 1962 г.Отправка первых 5-ти машин на Ярославский шинный завод для тестовой эксплуатации
1963 г.Старт серийного производства
1 октября 1964 г.Генеральная реконструкция завода и массовый выпуск ЗИЛ модификации 130
Июль 1974 г.Изготовлен миллионный автомобиль
Август 1982 г.Выпущен двухмиллионный экземпляр
1986 г.Модернизация машины — конструкцию практически не меняли, но присвоили новый индекс — ЗИЛ-431410
1994 г.Прекращение выпуска
Июль 1975-декабрь 1994 гг.Изготовлено 3 383 312 экземпляров на автосборочном заводе в г. Чита
1994 — 2014 гг.Выпуск последних модификаций на уральском автомобильном заводе (индексы УАМЗ-43140 и АМУР-43140)

Интересно знать! Некоторые конструкторы считают, что мотор машины взят от лимузина ЗИЛ-111.

Габариты

Говоря про габариты ЗИЛ 130, следует сказать, что они «типичны» для транспортных средств этого класса. В данном случае идет речь, про следующие показатели:

  1. Ширина ЗИЛ 130: 6,67 метров.
  2. Длина ЗИЛ 130: 2,5 метра.
  3. Клиренс: 277 миллиметров.

Обязательно почитайте: Технические характеристики автомобиля ГАЗ-33021

Говоря про то, сколько весит ЗИЛ-130 бортовой, следует отметить, что вес бортового ЗИЛ 130 составляет 4,3 тонны. В свою очередь, грузоподъемность ЗИЛ 130 (в тоннах) ровняется шести. Таким образом, грузоподъемность бортового ЗИЛ 130 является достаточно большой.

Стоит сказать, что на сегодняшний день автомобиль ЗИЛ 130 (амур) или какие-либо другие модификации являются устаревшими. Поэтому постепенно от его эксплуатации стараются отказываться. Прежде всего, это объясняется тем, что грузовик имеет очень большой расход топливной жидкости. Данный показатель составляет минимум 30 литров на 100 километров дороги. При этом, некоторые люди оснащают авто ГБО. Здесь идет речь, прежде всего, про автомобили, которые выполняют роль автомобильных цистерн, самосвалов и подъемников. Такие меры позволяют сделать эксплуатацию более дешевой, чем у автомобилей-конкурентов данной модели.

Внешний вид транспортного средства

ЗиЛ модификации 130 — это самосвал, существенно отличающийся от предшественников. Аллигаторный тип капота, обтекаемые крылья и панорамное лобовое стекло делали автомобиль презентабельным. В зависимости от сферы эксплуатации изменялась окраска кузовной части. Армейские варианты покрыты износостойким составом защитного цвета, гражданские — голубой или белой краской. Кабина была рассчитана на 3 места, имела окна и вентиляционные люки.

Габаритные размеры

Грузовой транспорт отличался следующими габаритами:

  • длина — 6672 мм;
  • ширина — 2500 мм;
  • высота — 2400 мм;
  • площадь напольной поверхности — 8,72 м2;
  • ширина платформы — 2326 мм;
  • длина платформы — 3752 мм;
  • высота платформы — 575 мм.

Объем кузовной платформы составлял 5,10 кубометров. Клиренс −275 мм, размер колесной базы — 3800 мм, длина задней колеи — 1790 мм, передней — 1800 мм. Машина разворачивалась на максимальный радиус 8900 мм.

Виды грузовиков данной модели

Изначально, в 1962 году, когда транспортное средство только начало производится, планировалось выпускать два вида автомобилей. В первом случае, это был бортовой ЗИЛ 130 тягач, который оснащался прицепом. Во втором случае – это бортовой грузовик имеющий платформу и боковые борта. Однако со временем, концепция несколько изменилась и было, выпущено много разных моделей. Отметим, что ТТХ ЗИЛ-130 также несколько отличались друг от друга. К примеру, могли быть разные показатели разрешенной максимальной массы ЗИЛ-130, установлены различные виды шасси ЗИЛ 130, а также могла быть разная ширина рамы ЗИЛ-130. Все эти показатели способствовали тому, что максимальная скорость ЗИЛ-130 также могла отличаться, в зависимости от характеристик.

В целом, отзывы про данный грузовик являются не самыми плохими. Модель имеет и много преимуществ. Здесь идет речь, про простоту обслуживания и ремонта, дешевизну запчастей, неприхотливость в эксплуатации. Именно эти причины поспособствовали тому, что ЗИЛ 130 (б) нашел распространение во многих сферах деятельности человека. Если используют при перевозках стройматериалов, людей, каких-либо других грузов. Также на базе данной модели было создано много автомобилей специализированного назначения. К примеру, авто ЗИЛ-130 и по сей день используется в Министерстве чрезвычайных ситуаций.

Обязательно почитайте: Самосвал Татра-815: объем кузова и другие характеристики

Автомобиль оснащается специализированным оборудованием и емкость для воды. Масса ЗИЛ 130 и грузоподъемность, позволяют за минимальные сроки доехать к месту возгорания. В свою очередь вес бортового ЗИЛ 130 и показатели грузоподъемности, позволяют быть уверенным в надежности модели при ежедневной эксплуатации на строительных объектах, в сельском хозяйстве и так далее. Отметим, что фото ЗИЛ-130 бортового всегда можно встретить в сети интернет и соответственно понять, что представляет собой та или иная модификация.

ЗиЛ-130 технические характеристики

ЗиЛ-130 — советский самосвал, общие технические характеристики которого наглядно отражает таблица:

МодификацияБортовой самосвал
Формула колес4×2
МассаВес транспорта ЗИЛ-310 — 10 425 кг
Вес автопоезда18 525 кг
Предельная нагрузка передней оси2625 кг
Предельная нагрузка задней оси7900 кг
Грузоподъемность6000 кг
Платформа8,7 м2
Объем платформы5 м3
Вес в снаряжении4300 кг
Предельная скорость90 км/ч
Тип мотораV-образный с верхним клапаном
Мощность двигателя150 лошадей
КПП5-ступенчатая, механика
Количество передач5
Тип подвескиРессорная
Объем топливного бака170 л
Особенности кабиныИз цельного металла, на 3 места, капотного типа
Параметры шин260-508 (Р)

Указанные технические характеристики стоит рассмотреть подробно.

Грузоподъемность

Изначально ЗиЛ модели 310 мог перевозить 4 т, но затем грузоподъемность увеличилась до 6 т. При этом максимальная нагрузка передней оси составляла 2625 т, а задней — 7,9 т.

Двигатель ЗИЛ-310

Двигатель советского ЗиЛ-130 — это 4-х тактная «лошадка» V-образного типа на 8 цилиндров, технические характеристики узла также указывают на рабочий объем — 6 л. Учитывая массивность машины, мотор довольно экономный.

Первые самосвалы имели карбюраторный тип двигателя. Верхнеклапанный использовался под дизель, но через 10 лет стали изготавливать моторы под природный газ.

В умеренном климате эксплуатировались двигатели:

  • с карбюраторным питанием;
  • на 2 клапана и 8 цилиндром;
  • с передним продольным расположением;
  • мощностью 130-150 лошадей;
  • объемом 5,99 л;
  • вращающиеся на 3200 об./мин;
  • с воздушно-жидкостной системой понижения температуры;
  • с объемом бака 176 л.


ЗИЛ 130 Двигатель

Интересно знать! Автомобиль для эксплуатации в холодном климате оснащался предпусковой системой обогрева.

КПП

Коробка передач — механическая, синхронная, заднеприводного типа работала в 5 положениям. За постоянное сцепление отвечали косозубые шестерни. Крутящий момент передавался на задний мост, что обеспечивало хорошую сцепку с асфальтовым покрытием и в условиях грунтовых дорог.

Кузов

Автомобиль оснащался кузовом с разгрузкой с боку или сзади. Высота кузовной части аналогична железнодорожному вагону — так было проще выполнять погрузочно-разгрузочные операции. Объем кузова 5 кубометров позволял транспортировать стройматериалы, товары и людей. Угол подъема составлял 50 градусов.

На заметку! Специальные съемные бортики повышали вместимость кузова до 7,8 м3.

Тормозная система

В автомобилях ЗиЛ применена система с пневматическим приводом. Она состояла из колесных механизмов и контуров пневмопривода тормозов в рабочем, стояночном положении. У моторного тормоза были аналогичные узлы.

Тормозной механизм имеется на всех колесах и является общим для рабочей, стояночной и боковой системы. Детали расположены на суппортах, закрепленных на фланцах поворотных цапф переднего моста. На картерных фланцах заднего моста зафиксированы заклепками.

Важно! Для снижения зазора от тормозной колодки до барабана и предотвращения износа накладок используется рычаг регулировки.

Управление тормозами

Пневматическая система тормозов работает при помощи барабанных механизмов. Рабочая тормозная часть — барабанная, колодочная, с пневмоприводом, воздействует на все колеса. Стояночная система также барабанная, но с механическим приводом и действующая на трансмиссию. Компрессор — воздушный, двухцилиндровый, обеспечивает жидкостное охлаждение блока и головки.

Компрессорные поршни с плавающими пальцами выполнены из сплава алюминия. Привод работает при помощи ремня от шкива водяного насоса. Смазка поступает под давлением от двигателя и разбрызгивается по всем узлам.


ЗИЛ 130 подьем кузова

Трансмиссия ЗиЛ-130

На ЗиЛ модификации 130 находится 5-ступенчатая КПП механического типа. Узел оборудован инерционными синхронизаторами (2 шт.), которые включают 2-ю, 3-ю, 4-ю и 5-ю передачи. Основная передача — двойная. У нее пара конических колесиков со спиральными зубчиками и пара цилиндрических косозубых колес. Передаточное число равняется 6,32.

Компрессор

Работает по принципу перекачки воздуха от движения поршня. Стандартная модификация — с проводным канальным картером. Сальник расположен в центральной камере. Нагнетатель функционирует от пружины. Для предотвращения поломок при избыточном давлении задействуется уплотнитель. Шток в положении назад обеспечивает попадание воздуха в клапан.

У компрессора самосвала 310 — следующие технические характеристики:

  • рабочий объем — 214 см3;
  • производительность — 210 л;
  • мощность — 2,1 кВт;
  • скорость вращения — 2000 об/мин;
  • давление внутри системы — 740 кПа;
  • картер — с коромыслом.

На заметку! Владельцы ЗиЛа отмечают, что основные неисправности картера — износ стоек, нагар или истирание уплотнителя.

Контрольные приборы

Автомобиль оснащался рулевым механизмом в виде винта с шарообразной гайкой и поршнем-рейкой. Встроенный гидроусилитель, обеспечивающий простоту и безопасность управления, находится в кабине. Приборная панель находится на удобной дистанции от водителя.

Щиток приборов КП-204 ставился уже на модели ЗиЛ-431410 и включал комбинацию из:

  • указателя температуры;
  • указателя уровня горючего;
  • указателя силы тока АКБ;
  • манометра давления масла.

Панель подсвечивалась от 1-й лампы. На левой части приборной панели располагались спидометр и манометр. Отопление и устройства обогрева стекол включались ручкой (утопление — повышение обдува, вытягивание — закрытие заслонки, промежуточное положение — регулировка). Зажигание и стартер работали от комбинированного выключателя (ключ дважды вращается по часовой стрелке).

Освещение

Для световых сигнализаций дальнего света предназначено отдельное гнездо. Сигналы перегрева двигателя, аварийного уровня масла, направления поворотников имеют специальные отверстия.

Опознавательные фонари автопоезда включаются рукояткой, вынесенной на крышку кабины. Центральный переключатель фар функционирует в 3-х положениях:

  • нажатие рукоятки до отказа («0») — выключение освещения;
  • вытягивание ручки на ½ хода («1») — включение подфарников и задних фонарей;
  • вытягивание рукоятки полностью («2») — включение освещения.

Поворотом ручки вправо регулируется яркость и включаются лампы.

Система смазки

Чтобы двигатель самосвала ЗиЛ версии 310 или иные узлы работали эффективно, применялась комбинированная смазочная система. Она отличается смазкой нагруженных комплектующих под воздействием давления, остальных — самотечным путем или от разбрызгивания.

Система смазывания состоит из:

  • горловины;
  • картерного поддона;
  • насоса с маслоприемником;
  • фильтров;
  • радиатора;
  • трубопроводов;
  • каналов;
  • стержня измерения масла;
  • узлов вентиляции картера.

Процесс смазки происходит при поступлении масла через приемник и дальнейшем его заборе насосом. Из нагнетательной секции детали масло проходит через фильтр, затем — в магистраль, поступает к подшипникам коленвала и распредвала. Через каналы в блоке и головках цилиндров смазка подается на коромысла и компрессор.

На заметку! Под давлением происходит обработка коренных и шатунных подшипников коленвала, опорных шеек распредвала. От разбрызгивания смазываются оси и коромысла клапана, валы распределителя зажигания и насоса, зеркальные части цилиндров, поршневые пальцы. Самотечная смазка используется для распредшестерней, стержней клапанов, толкателей и кулачков распредвала.

Электропитание

Электрическое питание грузовика обеспечивает система постоянного тока с напряжением 12 вольт. Отрицательный полюс выводится на кузов. Однопроводная запитка происходит при токе 90 А/ч. В зависимости от года выпуска мощность генератора составляет 225-1260 Вт.

Регулятор напряжения — полупроводниковый, бесконтактного типа. Распределитель зажигания автоматически опережает зажигание при помощи центробежных вакуумных узлов. АКБ находится в специальной нише под кабиной.

Кабина и платформа

Кабина — просторная с мягкими сиденьями. Водительское кресло отдельное, а пассажирское — сдвоенное. Со стороны шофера сиденье регулируется по горизонтали и вертикали, изменяется также угол наклона спинки и подушки.

Цельнометаллическая кабина оснащена отопительными приборами, 2-мя щетками для очистки стекла и устройством для их мойки.

Платформа грузовика — классическая, изготовлена из дерева, задний борт откидной. Эта часть была грузопассажирской. На бортах закреплены стандартные откидные скамьи, рассчитанные на 16 пассажиров. Съемная скамья — на 8 человек. В базовую комплектацию также включены тент и мобильные дуги для его крепления.

Сцепление

Сухого, однодискового типа. Гаситель колебаний вращения — пружинный. Имеются две пары трущихся поверхностей. Задняя ось отвечает за привод, передняя — за работу руля.

Карданная передача

Автомобиль оснащен 2-мя открытыми карданными валами. Их промежуточная опора расположена на раме. 3 карданных шарнира — с игольчатыми подшипниками, имеется постоянный запас смазки.

Задний мост

Сварной картер изготовлен из штампованной стали. Есть симметричный конический дифференциал на 4 сателлита.

Рама и подвеска

Штампованная клепаная рама оборудована швеллерными лонжеронами и соединяется с поперечными перекладинами. Устройство сцепки имеет буксирный крюк и защелку сзади. Спереди находятся 2 буксирных крюка, но без защелки.

У переднего и заднего моста — зависимая подвеска, расположенная на продольных рессорах листового типа. Концы рессор зафиксированы на раме съемными ушками и пальцами. Задние части рессорной системы — скользящие.

На передней подвеске находятся телескопические гидравлические амортизаторы, функционирующие с двух сторон.

Интересно знать! Прототип стандартной рессорной подвески для ЗИЛ модификации 130 используется на ГАЗ 4-го поколения.

Передняя ось

Находится на балке двутаврового сечения. Угол развала составляет 1 градус. Разница дистанций от обода спереди и сзади (схождение) равняется 2-5 мм. Поперечный наклон шкворня — 8 градусов, продольный — 1 градус 15 дюймов.

Колеса и шины

Дисковые колеса зафиксированы гайками на 8-ми шпильках. Шины пневматические, камерные. Бывают двух типов — 260-508 и 260-508Р. В зависимости от типа шин различается давление:

  • стандартные — спереди 3.5, сзади 5, запаска 4.3 кг/см3;
  • типа Р — спереди от 4 до 5, сзади 6, запаска 5 кг/см3.

Угол поворота передних колес при наклоне влево равен 36 градусам, вправо — 34 градусам.

Рулевое управление

Механизм руля оснащен гидроусилителем, который расположен в совместном с рулевой системой картере. Рабочая пара представлена винтом и гайкой на шариках и рейках с циркуляцией. Лопастный насос гидроусилителя — с двойным действием, вращается от шкивного ремня коленвала. Число передачи рулевого механизма — 20 единиц. Шаровые шарниры рулевой тяги, расположенные в поперечном направлении — саморегулирующиеся, в продольном — регулирующиеся.


ЗИЛ 130 кабина внутри

Электрооборудование

Однопроводная система имеет следующие узлы:

  • генератор переменного тока с кремниевым выпрямителем. Рассчитан на максимальную силу тока 40 А;
  • АКБ на 1 В, емкость 90 А/ч, работает на протяжении 20 часов без зарядки;
  • стартер постоянного тока — электрический, на 12 В. Мощность детали — 1,5 лошади. Оснащен электромагнитным приводом и муфтой, обеспечивающей свободный ход;
  • распределитель зажигания. Имеет автономный режим опережения зажигания, оборудован вакуумным и центробежным регуляторами;
  • свечи зажигания с резьбой М14×1,25 мм;
  • комбинированный выключатель. Приводится в действие ключом;
  • 2 фары с двухнитевыми лампами;
  • 2 подфарника и 2 указателя поворота;
  • задние фары с двумя лампами, отвечающие за направление поворота и торможение, габаритный свет и подсветку номеров;
  • переключатель указателей. Вынесен за рулевую колонку, включается вручную, выключается автоматически;
  • центральный переключатель, работающий в 3—х положениях и ножной — в 2-х;
  • пневматический выключатель тормоза;
  • звуковое сопровождение — вибрационное, находится под капотом;
  • штепсельная розетка — расположена на заднем переключателе рамы;
  • предохранители — 2 шт., изготавливаются из металла, рассчитаны на 6 А;
  • отопитель с электроприводом мощностью 35 Вт;
  • датчик аварийного подогрева. Расположен в верхней части радиаторного бачка.

На заметку! Электрика функционирует при сетевом напряжении 12 В.

Пусковой подогреватель

На ЗиЛ серии 130 устанавливается жидкостный узел. В топливный бак на 2 л можно заливать бензин А-76, используемый для двигателя. Производительность пускового подогревателя составляет 14 тыс. ккал/час. Топливо в котле воспламеняется свечой накаливания. В качестве источника энергии задействуется АКБ. Максимальная мощность электродвигателя вентилятора — 42 Вт.

Заправочные емкости

Литраж емкостей для жидкостей:

  • узлы смазки двигателя с масляным радиатором — 85 л;
  • система охлаждения без затрат на отопление и подогрев — 26 л;
  • система охлаждения совместно с отоплением и подогревом — 29 л.

Расход топлива

Грузовики ЗиЛ (АМУР) 130 или иных модификаций классифицируются как устаревшие — у них очень большой расход топлива: в среднем на каждые 100 км затрачивается около 30 л. Автомобиль, эксплуатирующийся в качестве цистерны, самосвала, подъемника, оборудуется ГБО, что несколько снижает топливные затраты.

Силовой агрегат

При создании силового агрегата использовался принцип конструкции экономайзера. Хорошие показатели скорости обеспечены механическим насосом. Установка оснащена двухкамерной карбюраторной системой, ограничителем оборотов, а также:

  • чугунным блоком, в остов которого помещены гильзы. Благодаря уплотнителю сверху они не смещаются. Внизу фиксируются резиновыми кольцами;
  • алюминиевой головкой блока. На остов крепится 17-ю болтами;
  • пальцем, соединяющим поршень и шатун. Деталь скользит при помощи колец;
  • кольцами, по 4 на поршень. Одно, нужно для снятия масла, 3 — для компрессионных процессов;
  • шатуном в виде буквы Н. При размере 185 мм сечение верхнего отверстия равно 27,5 мм, нижнего — 69,5 мм;
  • стальным коленвалом на 5 опорах. Каналы обеспечивают смазку, центральные фильтры улавливают инородные фракции в масле;
  • маховым чугунным кольцом со стальным зубчатым венцом. Запускает силовой агрегат;
  • регулятором потока в виде клапанов. Расположен в ряд под наклоном на головке остова;
  • стальным полым толкателем клапана с чугунной наплавкой. Предотвращает истирание;
  • алюминиевыми патрубками. Подводят смесь на силовую установку.

Интересно знать! Силовой агрегат ставился на автомобиль 130, 131, 375 и 508 версии.

Техническая характеристика

6×4
Полная масса авто, кг17835
Допустимая нагрузка на переднюю ось , кг4460
Допустимая нагрузка на заднюю ось , кг13375
Грузоподъемность, кг10000
Площадь платформы, м216. 64
Объем платформы, м341
Масса снаряженного авто, кг7610
Максимальная скорсть (км/ч)80
ДвигательКамАЗ 740 дизель
Мощность двигателя (л.с.)210
Коробка передач5 ступнечатая с делителем
Число передач11
Передаточное число ведущих мостов6.83
Подвескапердняя рессорная с аммортизаторами, задняя подвеска рессорная на балансирах с реактивными тягами со стабилизатором
Размер шин260-508Р
Топливный бак170
КабинаТрехместная цельнометаллическая
Екологический тип

Двигатель

Автомобиль ЗИЛ-133ГЯ – первая модель, серийно выпускавшаяся автозаводом им. Лихачева, оснащенная дизельным силовым агрегатом. На машине использован восьмицилиндровый, V-образный, четырехтактный двигатель КамАЗ-740 с жидкостной системой охлаждения. Основные технические характеристики:

  • Рабочий объем – 10, 85 дм3.
  • Диаметр цилиндров и ход поршня – 120×120 мм.
  • Степень сжатия расчетная – 17.
  • Мощность двигателя максимальная – 210 л. с. при 2600 мин-1
  • Крутящий момент – 650 Нм при 1600 -1800 мин-1.
  • Частота оборотов коленчатого вала на холостом ходу – 600 мин-1, максимальная – 2930 мин-1.
  • Расход топлива удельный от 165 до 178 г/л. с./ч.
  • Вес двигателя эксплуатационный – 1120 кг, конструкционный – 730 кг.

Работа силового агрегата обеспечивается кривошипношатуным механизмом, ГРМ, системой охлаждения и смазки, подогрева, топливной и выпуска отработанных газов. Рациональная компоновка, использованная конструкторами, позволила уменьшить габариты двигателя. Угол развала между цилиндрами составляет 90°, в это пространство вписан газораспределительный механизм, ТНВД, насос гидроусилителя руля, воздушный компрессор.

В двигателе предусмотрены воздушные заслонки, перекрывающие выход воздуха из цилиндров. Данный механизм позволяет использовать силовой агрегат использовать в качестве вспомогательной тормозной системы на затяжных спусках. Тем самым заметно повышается эффективность замедления автомобиля.

Силовой агрегат оснащен электрическим стартером, который совместно с предпусковым подогревателем обеспечивает гарантированный запуск в условиях низких температур. Привод вентилятора системы охлаждения осуществляется через гидромуфту, которая устанавливается соосно шкиву коленчатого вала автомобиля. Узел обеспечивает достаточный обдув радиатора при недостаточности набегающего потока воздуха.

Топливная система автомобиля ЗИЛ-133ГЯ состоит из бака, двух насосов низкого и высокого давления, а также трубопроводов, форсунок, фильтров грубой и тонкой очистки. Работой силового агрегата управляет регулятор частоты вращения и автоматическая муфта опережения впрыска. Подготовка воздуха для подачи в цилиндры двигателя осуществляется при помощи двухступенчатого воздушного фильтра с решеткой инерционного типа и сменным элементом.

Коробка передач

Транспортное средство оснащено механической трансмиссией с ручным управлением. Автомобиль ЗИЛ-133ГЯ оборудован десятиступенчатой коробкой переключения передач, которая состоит из основного агрегата и приставного делителя. Данное устройство предназначено для упрощения процесса управления транспортным средством. Делителя обеспечивает возможность повышения передаточного числа для любой из включенных передач путем перевода его рычага в положение повышенная передача.

Управление механизмом производится при помощи дополнительной ручки , смонтированном на рычаге КПП, и выполненный в форме крана. Такая конструкция позволяет, не отрывая руки изменять режим работы делителя. В конструкцию коробки передач входят следующие узлы и детали: корпус с картером, выполненным в виде единого блока с картером сцепления, ведущий, ведомого с промежуточного валов и механизма переключения передач.

Тормозная система

Весь механизм тормозов состоит из четырех элементов.

  1. Рабочая система – основные тормоза, работающие на воздухе. Торможение задних и передних колес разделено. Управление производится посредством педали тормоза в кабине и тормозным краном посредством специальных рычагов;
  2. Стояночный тормоз – цель обеспечить неподвижность на горизонтальной поверхности или небольшом уклоне. Система также работает пневматически через специальный краник. Тормозные камеры оснащены специальными энергоаккумуляторами, которые не дают заднему мосту допустить движение колес;
  3. Вспомогательная система – актуальна при частом торможении. Снимает часть нагрузки с основных тормозов посредством торможения двигателем. Наличие этого элемента продлевает срок службы всех тормозов вместе;
  4. Запасная система – служит для торможения автомобиля в случае отказа основных тормозов. Иначе называется аварийной. Для управления ею используется кран стояночной системы, который приводит в действие энергоаккумуляторы.

Для контроля всех систем в машине предусмотрена звуковая и световая индикация.

Шасси и подвеска

Рама состоит из двух лонжеронов штампованного типа, которые соединяются посредством поперечин. Последние играют важную роль в поведении рамы. Жесткость обеспечивается особенным строением первого, четвертого и пятого поперечных соединений.

Это важно, так как на первой установлены опоры для двигателя и некоторых других рабочих элементов; на третьей поперечине – лонжероны рамы; четвертая представляет собой две идентичные половины швеллерного сечения; на пятой – тягово-сцепное устройство.

Подвеска передних колес — зависимая на продольных полуэллиптических рессорах и телескопических амортизаторах. Подвеска задних колес — зависимая балансирная на продольных полуэллиптических рессорах с реактивными штангами. Рама — лонжеронного типа, штампованная, сварная.

ИменованияЗИЗ-133Г1ЗИЛ-133ГЯЗИЛ-133Г40ЗИЛ-ММЗ-4516
Годы производства1975-19781979-19921992-19991993-2002
Шины260-508Р
Материал дисковСталь
Тип передних дисков7J × 20260/51 R20
Тип задних дисков7J × 20260/51 R20

Колеса производились вместе с автомобилями на заводе имени Лихачева в Москве.

Размеры автомобиля

ИменованияЗИЗ-133Г1ЗИЛ-133ГЯЗИЛ-133Г40ЗИЛ-ММЗ-4516
Годы производства1975-19781979-19921992-19991993-2002
Длина9 000 мм9 040 мм9 037 мм
Ширина2 500 мм
Высота2 345 мм3 358 мм2 700 мм
Погрузочная высота1380 мм
Колесная база3 710 мм4 620 мм4 610 мм
Передняя колея1 835 мм1 848 мм
Задняя колея1 850 мм1 840 мм
Клиренс250 мм230 мм
Грузоподъемность
ИменованияЗИЗ-133Г1ЗИЛ-133ГЯЗИЛ-133Г40ЗИЛ-ММЗ-4516
Годы производства1975-19781979-19921992-19991993-2002
Снаряженная масса6 875 кг7 610 кг7 475 кг8 600 кг
Полная масса15 175 кг17 835 кг17 700 кг18 600 кг

Устройство

ЗиЛ серии 310 отличался простой конструкцией — его двигатель был четырехтактным, а для передней подвески применялись 2 рессора-полуэллипса с амортизаторами и скользящими задними концами. Задняя подвеска с аналогичными концами, но на 2 основных и 2 вспомогательных рессорах-полуэллиписах.

Ось — заднеприводная, сцепление с диском — сухое. Механическая однодисковая трансмиссия, два синхронизатора и КПП на 5 ступеней. Проще придумать нельзя, но для самосвалов того времени конструкция была революционной. В процессе эксплуатации узел несколько раз дорабатывали. 2 вала стандартной модификации крепились на раме. Грузовики с короткой базой оснащались одним валом. После рестайлинга КПП было убрано стопорное кольцо, а ручку переключения изолировали резиной.

Барабанные тормоза работали при воздействии пневмосистемы. Она представляла собой резервуар с повышенным давлением. Для стояночного тормоза применялся барабанный блокиратор карданного вала.

Схема

Подробная схема самосвала представлена на рисунке ниже.


Схема карбюратора ЗИЛ-130

Эксплуатационные данные

Машина при полезной нагрузке развивает максимальную скорость 80 км/ч, без загруженности показатель равняется 90 км/ч. Торможение без прицепа на скорости 30 км/ч на сухой грунтовке, асфальтированной и бетонной поверхности — 11 м, при наличии полуприцепа — 13 м. На аналогичной скорости затраты топлива составят 35 л с полуприцепом и 28 л — без него.

Радиус поворота по габаритам равняется 8,9 м. Дорожный просвет при грузе весом 5 т — 270 мм. Передний угол света равен 38 градусов, задний — 27.

Область применения

Среди грузового транспорта, изготовленного в СССР, ЗиЛ серии 130 относится к средним машинам. Несмотря на свои габариты, его использовали для перевозки товаров и грузов от железнодорожных станций. Борта кузова позволяют комфортно выполнять погрузочно-разгрузочные работы.

Самосвал эксплуатируется в сельскохозяйственном секторе по причинам отличной проходимости и маневренности в условиях бездорожья. Он задействуется на стройплощадках, для перевозки рабочих.

Небольшая грузоподъемность транспортного средства обеспечивает мобильность и снижает затраты на расходные материалы. Машина идеальна для транспортировки мелких грузов в городской черте и сельской местности.

Характеристики двигателя ЗИЛ 130

ПараметрЗначение
КонфигурацияV
Число цилиндров8
Объем, л6,0
Диаметр цилиндра, мм100
Ход поршня, мм95
Степень сжатия6,5
Число клапанов на цилиндр2 (1-впуск; 1-выпуск)
Газораспределительный механизмOHV
Порядок работы цилиндров1-5-4-2-6-3-7-8
Номинальная мощность двигателя / при частоте вращения коленчатого вала110,4 кВт – (150 л.с.) / 3200 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала401,8 Н•м / 1800-2000 об/мин
Система питанияКарбюраторная подача топлива, карбюратор К-88А, двухкамерный, с ускорительным насосом и экономайзером
Рекомендованное минимальное октановое число бензина76
Экологические нормыЕвро 0
Вес, кг440

Модификации грузового автомобиля

Изначально производители планировали серийный выпуск транспорта в стандартной комплектации:

  • ЗиЛ версии 130 А — характеристики обозначали машину как бортовой тягач с прицепом. Общий вес равнялся 8 т за счет тормозного крана, тягово-сцепных узлов, выводами подсоединения тормозов и электрики прицепа пневматического и электрического типа;
  • ЗиЛ модификации 130 серии Г — платформенный грузовик с длинной базой (450 см) и боковыми бортиками с 2-мя секциями;
  • В-серии, представляющей собой седельный тягач с базой 330 см;
  • модель ВТ — седельный тягач с аналогичной колесной базой и усиленным задним мостом;
  • Д-модификации со строительной платформой;
  • Б-версии — с колесной базой 380 см и платформой для сельхозработ;
  • ММЗ-555 — машина с задней отгрузкой и укороченной базой, обуславливающей неплохую маневренность.


ЗИЛ-130В
По факту на базе 130-й модификации заводом были выпущены:

  • самосвал серии Г с колесной базой 4500 мм, рассчитанный на габаритный и малоплотный груз весом до 6 т. При наличии прицепа можно было суммарно транспортировать 8 т;
  • ЗиЛ версии 130 модификации В1 — седельный тягач, разработанный в качестве буксира прицепа. Суммарная масса изделий в условиях твердого покрытия дорог не должна была превышать 14,4 т. Колесная база равнялась 3300 мм;
  • грузовик Д1 — стал прообразом автомобилей ММ№ −4502 и ММЗ-555, выполнял задачи транспортировки прицепа;
  • модель Д2 — имела пневматический вывод платформы и тяговое-прицепное устройство;
  • Б-2 — автомобиль, оснащенный платформой с пневмовыводом. Предназначен для прицепа с тягово-сцепным устройством.

Также производитель изготавливал транспортные средства для эксплуатации в различных климатических условиях.

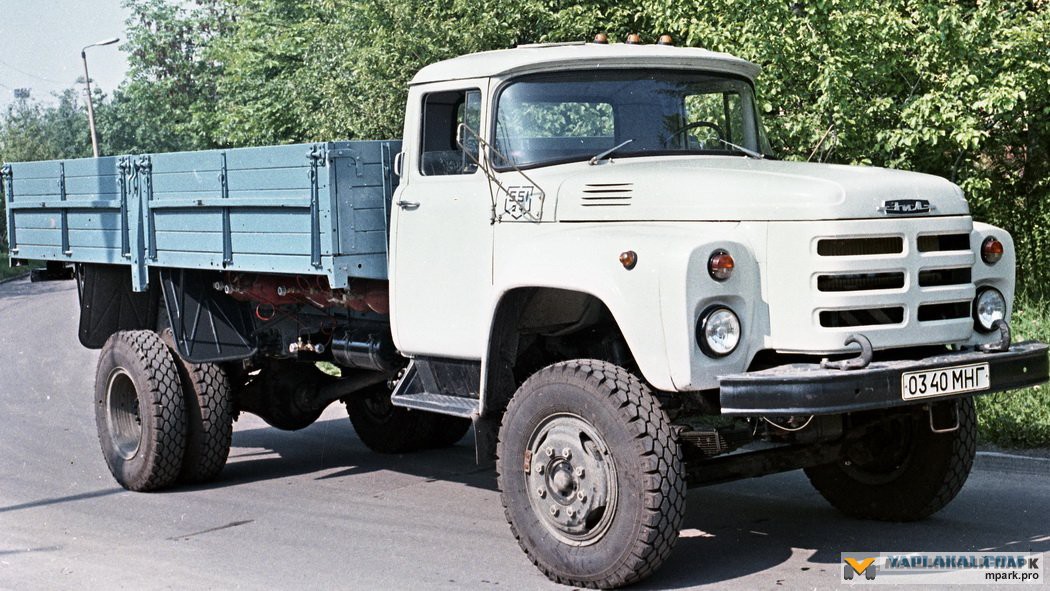

Грузовой автомобиль ЗИЛ-130 после модернизации 1977 года

Кабина и кузов

Кабина взята с родительской версии «130». Инженеры провели лишь некоторый рестайл и немного приподняли оную. Передний бампер так и остался белым, а основная часть кабины встречается во множестве цветовых различий.

Над радиаторной решеткой красуется аббревиатура . Под решеткой расположены крюки для буксировки при помощи троса. На крыше корпуса имеются габаритные огни, также по бокам — традиционные повторители поворота и основной свет спереди.

Внутри очень просторно. Мест три – водительское и совмещенный пассажирский диванчик. Удобное панорамное стекло дает хороший обзор, даже несмотря на носовое расположение двигателя.

Внутри все сделано для удобства водителя — вентиляционные люки, правильное расположение зеркал заднего вида и другие элементы максимально упрощают рабочий процесс. Сидение рулевого регулируется по наклону и вылету, этого достаточно, чтобы настроить рабочее место человеку любой комплекции.

Все органы управления скопированы и вставлены из кабины «ЗИЛ-130». Благодаря этому водителю не нужно было привыкать к чему-то новому. Стоит учесть, что все осталось не только по-прежнему, но и сохранило надлежащее удобство.

Датчики измерения и другие информационные приборы даже сейчас трудно назвать устаревшими. Типичный «ЗИЛ-133», помимо полного снаряжения и загрузки, способен тянуть дополнительный прицеп.

Конструкция кузова состоит из дерева, в отдельных модификациях она сделана из металла. У представителей со средней базой откидываются только боковые борта, машины с удлинённой задней частью обладают откидывающимися стенками со всех трех сторон.

Для увеличения вектора назначений на кузов можно устанавливать тент при помощи специального каркаса. Вместо грузового отсека для представителей «133-х» разрабатывались и разрабатываются модули для решения задач как в сельском хозяйстве, так и в других сферах промышленности.

Удобно то, что заказать грузовик можно с пустым шасси и самостоятельно вмонтировать необходимую установку. Актуально для предприятий с узконаправленной деятельностью.

Плюсы и минусы

Грузовой советский самосвал обладал как преимуществами, так и недостатками. В числе плюсов отмечают:

  • недорогую стоимость, особенно на вторичном рынке;
  • неприхотливость к топливным ресурсам — используется бензин А-76;
  • маневренность в условиях грунтовок и черты города за счет небольших габаритов;
  • ремонтопригодность — все детали есть в продаже;
  • проходимость и большой дорожный просвет;
  • наличие гидравлического усилителя руля;
  • просторную трехместную кабину.

В числе недостатков выделяют:

  • маленькую скорость;
  • множество узлов на ручном управлении;
  • устаревшую конструкцию;
  • частые поломки комплектующих;
  • огромный расход горючего;
  • кабина некомфортна по современным стандартам;
  • сложности со стартом в зимнее время;
  • в салоне минимальная звукоизоляция;
  • салон долго прогревается
  • не совсем удобные сиденья.

При всех достоинствах и недостатках модель зарекомендовала себя как прочная, надежная и неприхотливая. Она до сих пор эксплуатируется на отечественных дорогах и в некоторых зарубежных странах.

Тех. характеристики ЗИЛ 130 и его особенности

Необходимо отметить, что данная модель имеет 8-цилиндровый двигатель, мощность которого составляет 150 лошадиных сил. В конструкции моделей, выпускаемых с середины 80-х годов предусмотрена коробка передач, кабина на три места, а также омыватель стекла. Большая часть транспортных средств выпускаемых за все время предусматривала подогрев двигателя. Последние модификации ЗИЛ 130 имели транзисторное зажигание, генератор для тока, а также более совершенный приборный щиток. ЗИЛ 130 (7б), а также другие модификации также могли похвастаться наличием двух вентиляционных люков расположенных на крыше. Технические характеристики ЗИЛ 130 сделали это грузовое авто универсальным для использования при необходимости выполнения грузоперевозок на небольшие расстояния.

Отдельно необходимо рассказать про мотор, который установлен в этой модели. Так, ЗИЛ 130 (ММЗ) получил двигатель, который по своим конструкционным особенностям был достаточно сильно похож на предыдущее поколение моторов, используемых в грузовиках ЗИЛ. Данный мотор может работать на различных видах бензинового топлива. На момент создания двигателя, он ориентировался на бензин А-76. Стоит сказать, что моторы, которые проектировались на заводе ЗИЛ для транспортных средств легкового и грузового типов, отличались между собой по техническим показателям и могли иметь не сильно большую унификацию.


Кабина ЗИЛ 130

Зил-130

Опытные модификации[ | ]

  • ЗИЛ-130Л (1957—1960) — бортовой, с рядным 6-цилиндровым двигателем ЗИЛ-120ВК мощностью 130—140 л. с., без оснастки для работы с прицепом.
  • ЗИЛ-130ГЛ (1957) — бортовой длиннобазный (база 4500 мм), с рядным 6-цилиндровым двигателем ЗИЛ-120ВК мощностью 130—140 л. с., без оснастки для работы с прицепом.
  • ЗИЛ-130ВЛ (1960) — седельный тягач с рядным 6-цилиндровым двигателем ЗИЛ-120ВК мощностью 130—140 л. с.
  • ЗИЛ-130М (1961) — бортовой, с V-образным 8-цилиндровым двигателем ЗИЛ-130М мощностью 135—138 л. с. с рабочим объёмом 5,5 л, без оснастки для работы с прицепом.
  • ЗИЛ-130ГМ (1961) — бортовой длиннобазный (база 4500 мм), с V-образным 8-цилиндровым двигателем ЗИЛ-130М мощностью 135—138 л. с.с рабочим объёмом 5,5 л, без оснастки для работы с прицепом.
  • ЗИЛ-130А (1961) — бортовой тягач с двухскоростным задним мостом, оборудованный комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа.
  • ЗИЛ-130АУ (1961) — бортовой тягач с двухскоростным задним мостом, оборудованный комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, грузоподъёмностью 5500 кг с усиленной рамой и подвеской.
  • ЗИЛ-130ГУ — бортовой длиннобазный (база 4500 мм) грузоподъёмностью 5500 кг с усиленной рамой и подвеской. Под этим индексом в дальнейшем (с 1977 года) в ограниченных количествах стал выпускаться бортовой грузовик с особо длинной базой (5600 мм).
  • ЗИЛ-130В (1961) — седельный тягач с двухскоростным задним мостом.
  • ЗИЛ-130ВТ (1962) — седельный тягач с усиленным двухскоростным задним мостом.
  • ЗИЛ-130В2 — седельный тягач с колёсной базой 3800 мм.
  • ЗИЛ-130Д (1961) — шасси с двухскоростным задним мостом под промышленный самосвал (колёсная база 3300 мм).
  • ЗИЛ-130Б (1961) — шасси под сельскохозяйственный самосвал (колёсная база 3800 мм).
  • ЗИЛ-130Н (1961) — гидрофицированный седельный тягач с коробкой отбора мощности и насосом для работы с самосвальным полуприцепом-зерновозом ММЗ-812.
  • ЗИЛ-130А1 (1962) — бортовой тягач с односкоростным задним мостом, оборудованный комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа.
  • ЗИЛ-Э130 — бортовой, с алюминиевой платформой.
  • ЗИЛ-130В1С (1974) — седельный тягач для районов Севера. Кроме северной комплектации в отличие от серийного ЗИЛ-130В1 имел колёсную базу 3800 мм и снабжался двумя запасными колёсами, крепившимися в вертикальной стойке позади кабины, а также петлёй для вытаскивания, устанавливавшейся на задней поперечине рамы. Выпущен опытно-промышленной серией.
  • ЗИЛ-130ГМД (1981) — бортовой длиннобазный (база 4500 мм), с дизельным двигателем и интегральным оперением.
  • ЗИЛ-Э138АВ (1981) — газобаллонный седельный тягач для работы на сжатом газе. Колёсная база 3800 мм, 8 газовых баллонов.
  • ЗИЛ-138АБ (1982) — газобаллонное шасси для работы на сжатом природном газе и бензине А-76, с двигателем ЗИЛ-138А мощностью 120 л. с. и степенью сжатия 6,5; оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под самосвал-тягач ЗИЛ-ММЗ-45054 (колёсная база 3800 мм). Не пошло в серию в связи с неготовностью ММЗ к производству самосвальной надстройки. В дальнейшем получило наименование ЗИЛ-496110 и выпускалось с 1987 года.
  • ЗИЛ-138ИБ (1982) — газобаллонное шасси для работы на сжатом природном газе и бензине АИ-93, с двигателем ЗИЛ-138И мощностью 135 л. с. и степенью сжатия 8,0; оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под модификацию самосвала-тягача ЗИЛ-ММЗ-45054. Не пошло в серию из-за неготовности ММЗ к производству самосвальной надстройки.

С 1986 года в соответствии с ОСТ 37.001-269-83 автомобили семейства ЗИЛ-130 получили новые индексы: ЗИЛ-431410 (ЗИЛ-130), ЗИЛ-431510 (ЗИЛ-130Г), ЗИЛ-441510 (ЗИЛ-130В1), ЗИЛ-431810 (ЗИЛ-138), ЗИЛ-431610 (ЗИЛ-138А) и т. д.

Источник

Устройство

Самосвал дизель ЗИЛ на шасси 130-й модели – среднетоннажная машина, предназначенная для использования на строительных работах, в дорожном строительстве, а также в сельском хозяйстве. Автомобиль отличался надежностью, ремонтопригодностью, простотой конструкции и комфортом в кабине.

Двигатель

Базовым двигателем, устанавливаемым практически на все модификации ЗИЛ-130, был 8-цилиндровый, V-образный, жидкостного охлаждения мотор, являвшийся дефорсированной версией силового агрегата, использовавшегося на представительском автомобиле ЗИЛ-111.

Экспортные версии машин могли комплектоваться двигателями зарубежного производства:

  • Perkins 6.345, дизельный мотор мощностью 140 л.с.
  • Valmet 411BS, 4-цилиндровый дизельный двигатель мощностью 125 л.с.
  • Leyland 0.400, 6-цилиндровый дизельный мотор мощностью 135 л.с.

На машины, предназначенные для использования при низких температурах, в районах с холодным климатом, предусмотрена была установка предпускового обогревателя.

С 1977 года выпускались модификации двигателя, рассчитанные на использование природного газа в качестве топлива. Такие моторы получили обозначение ЗИЛ-138.

Гидравлика

Гидравлическая система подъема и опускания кузова состоит из бака для рабочей жидкости емкостью 17 л, механического насоса, приводящегося в действие от вала коробки отбора мощности, и гидроцилиндра подъема кузова. Коробка отбора мощности имела привод от задней передачи КПП и обеспечивала значение передачи мощности в 4.5 л.с. Схема гидравлики самосвала ЗИЛ-ММЗ-555 на базе ЗИЛ-130

Трансмиссия

Автомобиль имеет привод на заднюю ось, используется сухое однодисковое сцепление и механическая, с двумя синхронизаторами на второй-третьей и четвертой-пятой передачах, пятиступенчатая КПП с постоянным зацеплением шестерен передач, за исключением первой и задней.

КПП передает крутящий момент к заднему мосту через карданный вал. Стандартная модель ЗИЛ-130(колхозник) и удлиненная модификация используют 2 вала с промежуточной опорой, которая закреплена на раме. Короткобазная модификация оснащалась одним валом, для которого не требовалась промежуточная опора.

Рулевое управление

В рулевом управлении, что было внове для автомобильного производства в СССР, применялся гидроусилитель, двойной насос лопастного действия которого приводился во вращение от коленчатого вала двигателя при помощи ремня. Схема переключения передач самосвала ЗИЛ-130

Элекросистема

Электросистема – однопроводная, 12-вольтовая. Использовался аккумулятор емкостью 90 А/ч (6СТ-90-ЭМ), установленный генератор переменного тока 32.3701 обеспечивал максимальное значение 60 А. На двигателях ЗИЛ-157Д применялся генератор постоянного тока Г108-В.

Тормозная система

На автомобиле установлены барабанные тормоза на всех колесах. В действие приводятся пневматической системой. Запас воздуха хранится в специальном баллоне под давлением, которое обеспечивается механическом компрессором, приводимым в действие от шкива водяного насоса ременной передачей. Производительность двухцилиндрового компрессора при 2000 об/мин – 220 л/мин.

Стояночный тормоз – барабанного типа, блокирующий карданный вал.

Кузов

В зависимости от модификации, использовались разные самосвальные кузова. Короткобазные модификации ЗИЛ-ММЗ-555 не предусматривали разгрузку в боковые стороны. Такая возможность была у длиннобазной «сельскохозяйственной» модели 554.

Модификации автомобиля ЗИЛ

ЗИЛ, в годы своего производства, был настолько популярным, что количество модификаций, вряд ли кто-то сможет подсчитать. Это связано с его массовым использованием и самостоятельных, не заводских, установках различных платформ.

Но машиностроительный завод-производитель создал для автомобиля ЗИЛ такие платформы и модификации, которые используются в некоторых странах и по сегодняшний день. Самые популярные из них:

  1. Пожарная машина. В СССР, в 70-80 года, парк пожарных автомобилей в стране, состоял практически на сто процентов из грузовиков ЗИЛ;
  2. Автовышка. Распространенная и востребованная модификация ЗИЛа, которая служила многие годы во многих городах всего мира;


Модификация ЗИЛ «Автовышка»

  1. Цистерна. Грузовой автомобиль для перевоза жидкостей. Начиная от воды, заканчивая молоком. Не редко в каких автомобиля перевозилась живая рыба;


Модификация ЗИЛ «Цистерна»

  1. Нанос. Служба насосных передвижных станций во многих городах базировалась именно на грузовиках ЗИЛ;


Модификация ЗИЛ «Вакуумная откачка»

  1. Автокраны и экскаваторы. Такие платформы устанавливались на эти автомобили ничуть не реже остальных;


Модификация ЗИЛ «Автокран»

  1. Мусоро- и снегоуборочные модификации. С установкой контейнеров для сбора мусора, а также ковшей и снегоочистительного оборудования — служили во многих городах СССР;


Модификация ЗИЛ «Мусоровоз»

  1. Будочные конструкции. Устанавливались для перевозки людей и инструментальной базы в самых разных отраслях и сферах;


Модификация ЗИЛ «Будка»

Естественно, это самая малая часть всех модификаций, которые были применены к грузовому автомобилю ЗИЛ. Но, еще одну — военную, стоит выделить отдельно.

Технические характеристики

Мотор ЗИЛ 130 имеет форму V-образной восьмерки, которая часто применялась на советских грузовиках. Это считается третий двигатель по надежности, после ЯМЗ и КАМАЗ. Данный силовой агрегат также устанавливался на грузовики ГАЗ 53, как переделка, но широкого применения эта доработка не нашла.

Основные технические характеристики:

НаименованияХарактеристика
Завод выпускаИмени Ленина
Модель130
Тип питанияБензин/Газ
Объем6.0 литра (5969 см куб)
Мощностные характеристики150 лошадиных сил
Количество цилиндров8
Количество клапанов16
Расход на 100 км, литров32
Диаметр цилиндра100
Степень сжатия6,5 — 6,7
ВпрыскКарбюратор
ОхлаждениеЖидкость

Сам корпус силового агрегата был выполнен из чугуна. Основная масса блоков цилиндра того времени исполнялась именно из этого материала, поскольку он был дешевый и легко обрабатывался. А вот головка блока уже была сделана с алюминия, а точнее легкого алюминия (в состав входил свинец и железо, но не более 1%).

В основном такие двигатели были предназначены для низкооктанового бензина А-76 или А-80. С удорожанием горючего, многие автопарки стали переводить эти моторы на газ, поскольку это было выгоднее с экономической стороны, даже при расходе в 40 литров пропана или бутана на каждые 100 км пробега.

Виды систем зажигания

Ремонт, продажа, замена снятие и установка блоков ABS АВС в СВАО — Алуфьево, Бибирево, Отрадное

Любые СЗ независимо от типа привода подразделяются на три типа:

  1. Контактный. Такой тип системы является устаревший, на сегодняшний день он встречается не так часто, обычно контактные СЗ используются в автомобилях отечественного производства. Принцип функционирования в данном случае заключается в создании электрических сигналов, образующихся благодаря распределителю.
  2. или БСЗ, которая также именуется транзисторной. Принцип работы основан на функционировании коммутатора.
  3. Электронный вариант является одним из наиболее современных и дорогих по стоимости устройств, которые устанавливаются только на новые машины. Такой тип полностью отличается от двух описанных выше, поскольку обладает более сложной конструкцией, отвечающей не только за момент зажигания, но и прочие параметры машины.

Контактная система зажигания

Такой СЗ с приводом встречается достаточно часто сегодня, поскольку старые отечественные автомобили используются в нашей стране до сих пор миллионами автолюбителей. Одним из основных достоинств такой СЗ является надежность. Из-за того, что конструкция системы довольно простая, сама контактная часть очень редко ломается. Однако, если механизм выходит из строя, произвести ремонт узла даже своими руками будет не так сложно, поскольку все детали стоят не дорого, а сам ремонт довольно простой.

Следует также отметить, что такой узел состоит из таких элементов: АКБ, генератор, катушка зажигания, привод, свечи, распределитель и прерыватель, конденсатор. Принцип работы данного узла довольно простой — на СЗ передается напряжение от генераторного устройства. В тот момент, когда такт сжатия близится к концу, на контактах свечки появляется искры, поджигающая топливо.

Бесконтактный тип системы

Большая часть современных машин невысокой и средней стоимости российского производства оборудуются бесконтактной СЗ.

По сравнению с контактной, это тип обладает определенными достоинствами:

  1. Искра, которая вырабатывается, обладает более высокой мощностью, получаемой в итоге увеличенного напряжения на вторичной обмотке.
  2. Бесконтактная СЗ оборудуется электромагнитным генератором, благодаря которому достигается стабильное функционирование и передача энергии во все необходимые механизмы. Соответственно, это положительно влияет на сохранение и выработку силовым агрегатом большей мощности. При правильной работе мотора можно достичь экономии бензина.
  3. Удобство в плане технического обслуживания. Бесконтактная СЗ требует единственного условия для того, чтобы обеспечить ее нормальную работу и долгий ресурс эксплуатации — вал привода трамблера необходимо периодически смазывать. Специалисты рекомендуют осуществлять эту процедуру не реже, чем каждые 10 тысяч км пробега.

Единственным недостатком является сложность ремонта в случае поломки узла. Чтобы произвести ремонт своими силами, необходимо будет правильно осуществить диагностику поломки, а для этого требуется специальное оборудование. Как показывает практика, решить неисправность своими руками всегда практически невозможно.

Электронный тип системы

Электронный вариант СЗ с приводом ставится сегодня на все современные авто европейского, азиатского, а также американского производства. В результате установки этой СЗ у водителя отпадает необходимость регулярной диагностики контактов на предмет окисления и решения проблем с перебоями в работе зажигания. Следует отметить, что угол опережения в электронном варианте всегда настроить легче, вторичное напряжение на практике всегда функционирует более стабильно. Более того, горючая смесь в цилиндрах силового агрегата почти всегда сгорает полностью.

Разумеется электронный вариант также имеет некоторые недостатки. К примеру, осуществить ремонт своими силами такого типа СЗ фактически невозможно. Для диагностики потребуется современное оборудование, которое есть только на СТО.

Выявление проблем и поломок данной системы

Вопросы и ответы Итак, система зажигания в автомобиле ЗИЛ 130, как и любой механизм, пусть даже на такой грозной, и казалось бы, вечной машине, может ломаться. Но для того, чтобы понять, что именно вышло из строя и как это починить, необходимо знать какие бывают неисправности, об этом и поговорим.

Основными и самыми простейшими признаками того, что с системой зажигания что-то не так, являются следующие:

  • Двигатель запускается с трудом или не с первого раза. Столкнувшийся с данной проблемой сразу определит ее, ведь машина будет тяжело заводиться, а также издавать характерные звуки при повороте ключа зажигания.
  • Потеря оборотов при работе двигателя на холостом ходу. Тут стоит присматриваться к датчикам на панели, если обороты плавают с разбегом более чем в 500 об/м, стоит срочно бить тревогу.
  • Снижение динамики и просадка в мощности двигателя. Этот фактор определяется при разгоне, бывалый водитель сразу заметить, когда его машина станет хуже разгоняться.
  • Увеличившийся расход топлива. Чтобы обнаружить этот признак, следует знать сколько горючего потребляет ваша машина в разных скоростных режимах и следить за тем, как часто вы стали посещать заправки.

Если вы заметили хотя бы один из перечисленных выше пунктов, стоит заглянуть под капот и проверить, в порядке ли система зажигания вашего ЗИЛ 130, а для этого стоит знать куда смотреть, что делать и каких правил безопасности придерживаться.

Проверка прохождения тока

Первым шагом будет осуществляться проверка выработки искры в свечах вашего ЗИЛ 130, так как возможно, разряд банально не доходит до нужного места. Самым простым решением для этого будет подключение новой свечи к проводу высокого напряжения и попытка завести двигатель. Для этого вам понадобится помощник, ведь вы должны визуально определить, образуется ли разряд на контактах свечи. Если электрический заряд не пришел, проверьте все соединения и стыки проводов на наличие коррозийных образований, излишков влаги и посадку контактов, ведь именно такие мелочи чаще всего становятся причиной поломки.

Если же проверка не дала никаких результатов, или после очищения поврежденных мест проблема не исчезла, необходимо отслеживать образование искры в обратном порядке. Для этого ей нужно пройти обратный путь от свечи, по проводу высокого напряжения к контакту распределителя, далее к катушке зажигания и прийти к блоку управления, однако это лучше проделывать со знанием дела и соответствующим диагностическим оборудованием.

Проверьте также наличие искрообразования на свечах во всех цилиндрах, ведь если искра отсутствует только на одной свече, проблема, скорее всего, кроется на промежутке между соответствующей свечой и распределителем. Если же ток не приходит во все цилиндры, то неполадки, скорее всего, именно в блоке управления или его выходах.

Проверка момента зажигания

Слишком раннее, или наоборот позднее зажигание, также может быть причиной неисправности системы. Ведь если искра образуется слишком рано, топливовоздушная смесь еще не успеет прийти в систему, если поздно, то процесс горения также будет затруднен по известным причинам.

Чтобы проверить этот момент вам потребуется две вещи, это: лампа-стробоскоп и тестер. Далее проверка осуществляется просто посредством схемы и установки привода вакуумного регулятора и наблюдением за смещением показателей на перечисленных выше приборах.

Таким же образом можно отрегулировать процесс момента зажигания в более позднюю или раннюю стороны, осуществляя настройки на пониженных или повышенных оборотах двигателя, однако это лучше доверить специалистам, разбирающимся в заводских показателях вашей машины и знающим свое дело.

Почему мотоблок глохнет при нагрузке?

Проблема, когда мотоблок работает с периодическими проглохами и не развивает обороты – едва не самая распространенная среди бензиновых и дизельных агрегатов. Если мотоблок заводится и глохнет, основные причины этого явления следует искать в топливоподающей и зажигательной системе, неисправности которых могут проявиться уже после 5 минут работы.

Если мотоблок не развивает обороты и самопроизвольно глохнет, необходимо проверить:

  • аэрофильтр – при его засоренности производят очистку его поверхности, промывают или продувают пылесосом.
  • качество заправляемого горючего;
  • зажигательную систему – ее диагностику начинают со свечи, по внешнему состоянию которой судят о функциональности зажигания.

Кроме свечи, другими поломками зажигания мотоблока являются:

  • неправильный зазор между электродами;
  • механические повреждения электроцепи;
  • неотрегулированный угол между магнитной частью и катушкой.

Их ремонт своими руками допускается, если это предусмотрено руководством пользователя к конкретной модели мотоблока;

  • глушитель — мотор глохнет при работе и не развивает обороты по вине засоренного глушителя. Чтобы освободить его от продуктов горения, он замачивается в воде с моющими средствами и после промывки – просушивается;
  • карбюратор, настройка которого может быть неверной;
  • цилиндропоршневые детали, из-за которых мотора не развивает обороты под нагрузкой. Проверить это можно только компрессометром.

Бывает и так, что культиватор резко глохнет при наклоне в обе стороны или только влево или вправо. Чаще всего это возникает по вине недостаточного уровня масла. В момент наклона может срабатывать датчик остатка смазки в картере, который автоматически блокирует мотор.

Кабина и кузов

В первую очередь, изменился внешний вид кабины. Она приобрела угловатые, четко обозначенные, без плавных переходов очертания. Корпус полностью выполнен из металла, имеет общую основу. Однако, компоновка его не совсем стандартна. Главное отличие заключается в том, что крылья, капот и передняя решетка изготовлены единой жесткой деталью. Доступ к двигателю обеспечивается подъемом этой конструкции вверх и вперед на шарнирах, которые закреплены за передним бампером на силовой раме автомобиля. При этом ремонтировать двигатель стало очень удобно, доступ открывается ко всем системам двигателя. Со временем такой способ был упразднён из-за некоторых неудобств в эксплуатации.


Фотография ЗИЛ-4331

В последующих версиях модели капот открывается обычным «аллигаторным» способом. На фронтовой части грузовика «ЗИЛ-4331» установлен новый передний бампер, в который вмонтированы передние фары и поворотники. Причем, конструктивно они расположены таким образом, чтобы была наименьшая опасность их повреждения при случайном столкновении. Внутри салон стал более комфортабельным. Удобное сиденье водителя подрессорено и имеет регулировки во всех направлениях. Рядом могут располагаться два пассажира. Среднее сиденье поднимается, и образуется столик. Большая площадь остекления кабины и боковые зеркала позволяют полностью контролировать дорожную обстановку. Кабина ЗИЛ модели «4331» оснащается отличной тепло- и звукоизоляцией, что позволяет разговаривать внутри грузовика, не повышая голоса, а также не испытывать неудобств из-за холодной погоды. Имеется три посадочных места, одно из них – водительское. Одной из наиболее популярных стала модификация со спальным местом, появившаяся в начале 90-х годов.


Бортовой ЗИЛ-4331

Модель получила универсальную «юбку» бампера, обтекатели по бокам кузова и драгфойлер, установленный на крыше. ЗИЛ-4331, в сравнении с иностранными аналогами, выделялся значительно меньшей стоимостью. Помимо кабины, рассчитанной на трех человек, производилась и версии с 2-рядным вариантом кабины с 7 посадочными местами. Кузов ЗИЛ-4331 бортовой представляет собой деревянную платформу с металлическими поперечными брусьями основания, с откидными задним и боковыми бортами. В конструкции кузова предусмотрена возможность установки надставных бортов и тента с каркасом.

ЗИЛ-130: история

Прежде чем выйти на дороги общего пользования, ЗИЛ-130 прошел немалый путь от разработки и испытаний до выпуска первой опытной партии. Первые шаги на пути создания автомобиля были сделаны в 1957 году. Советским инженерам понадобилось пять лет и титанические усилия, чтобы соотнести мощность автомобиля с его рабочими характеристиками и подобрать подходящий силовой агрегат.

Первая опытная партия ЗИЛ-130 сошла с конвейера завода-изготовителя в 1962 году. Признание пользователей автомобили получили только в 1963-м. Наконец, в 1964-м началось серийное производство машин. Выпуск ЗИЛ-130 продолжался вплоть до 2010 года на Уральском автомоторном заводе.

Принцип работы блока управления свечами накаливания (БУСН):

При установке ключа зажигания в положение ЗАЖИГАНИЕ

блок должен обеспечивать

подключение к аккумуляторной батарее четырех свечей накаливания (блок должен

замкнуть контакты «12В»), а также контрольной лампы СВЕЧИ, мощностью не более 1,3Вт. Одновременно с установкой ключа зажигания в положение ЗАЖИГАНИЕ блок должен начать отсчет времени предварительного подогрева tпп и времени надежного отключения tно=(tпп+tсо). По окончании tпп контрольная лампа СВЕЧИ должна погаснуть.

При переводе ключа зажигания в положение СТАРТЕР во время отработки tпп свечи накаливания должны оставаться подключенными. При обратном переводе ключа зажигания в положение ЗАЖИГАНИЕ свечи накаливания должны отключиться через tсо=(120±20) с.

При этом:

-если ключ зажигания не переводится в положение СТАРТЕР

, должно произойти отключение свечей зажигания по окончании времениt но;

-новое включение свечей накаливания должно происходить после перевода ключа

зажигания в положение «0»

и повторной установки в положениеЗАЖИГАНИЕ .Принцип работы модуля упраления свечами накаливания (МУСН-01):

  • Автор: Владимир

Тип машиныСамосвал
Колесная формула4 x 2
Вес самосавала, кг10425
Максимальная нагрузка для передней оси , кг2525
Максимальная нагрузка для задней оси , кг7900
Максимальная подъемность грузов, кг6000
Объем платформы, м кубические5
Вес снаряженного самосвала, кг4300
Максимальная скорость (км/ч)90
МоторV-образный двигатель ЗИЛ-130
Мощность мотора (л. с.)150
Коробка передачМеханическая
Количество передач5
Передаточное число ведущих мостов6,32
Тип подвескирессорная
Размер шин машины260-508 Р
Вместительность топливного бака, л170
КабинаВмещает трех человек. Капотная компоновка. Выполнена из цельного металла


НаименованияХарактеристика
Завод выпускаИмени Ленина
Модель130
Тип питанияБензин/Газ
Объем6.0 литра (5969 см куб)
Мощностные характеристики150 лошадиных сил
Количество цилиндров8
Количество клапанов16
Расход на 100 км, литров32
Диаметр цилиндра100
Степень сжатия6,5 — 6,7
ВпрыскКарбюратор
ОхлаждениеЖидкость
