Однокорпусный плуг для минитрактора

Наше предприятие производит довольно широкий ассортимент плугов. Но для полноты ассортимента не хватало одной модели – однокорпусного плуга для минитрактора.

Краткая предыстория разработки. Осенью 2020 года мы просили сделать обзор и показать в работе плуг ПЛ12 известного блогера Юрия Сербина. Вы могли видеть это видео. У Юрия японский минитрактор, к которому наш плуг без переделок не подошел. Юрий доработал плуг и подал нам идею изготовить модификацию однокорпусного плуга специально для минитрактора. Сегодня об этой модели пойдет речь.

Плуг имеет классическую для нашего региона конструкцию корпуса. Это хорошая традиция в производстве ‒ использовать проверенную временем геометрию. Мы за основу брали конный плуг. Корпус старого плуга имеет характеристики, выверенные годами практической работы по обработке почвы. Вносить в конструкцию серьезные изменения не имеет смысла.

Теперь измерим основные параметры плуга, чтобы было проще произвести оценку.

Габаритные размеры корпуса плуга

  • Длина ‒ 730 мм.
  • Ширина ‒ 420 мм.
  • Высота ‒ 570 мм.

Вернемся к новинке. Как мы уже говорили, этот плуг разработан на основе плуга ПЛ12, однако имеет значительные изменения в конструкции, что позволяет его рассматривать как новую разработку и отдельную модель в нашем ассортименте.

Главной особенностью однокорпусного плуга для минитрактора является шарнирно ‒ сочлененная рама с механизмом фиксации, обеспечивающая регулировку плуга относительно оси движения минитрактора. Фиксация осуществляется при помощи винтовых упоров. Такая конструкция облегчает настройку плуга.

По сравнению с плугом ПЛ12, у новинки увеличена высота рамы, что обеспечивает естественное заглубление плуга при вспашке минитракторами. При расчете присоединительных параметров плуга за основу был взят минитрактор ДТЗ 24.4.

А сейчас давайте рассмотрим основные размеры плуга.

Начнем с габаритных размеров

  • Длина ‒ 680 мм.
  • Ширина ‒ 760 мм.
  • Высота ‒ 700 мм.

Далее произведем замеры корпуса плуга

  • Длина ‒ 800 мм.
  • Ширина ‒ 400 мм.
  • Высота ‒ 360 мм.
  • Ширина захвата ‒ 270 мм.

Параметры прицепного узла

Диаметр пальца ‒ 23 мм. Диаметр отверстия ‒ 21 мм. Ширина по краям пальцев ‒ 640 мм. Высота от центра пальца до оси отверстия ‒ примерно 320 мм.

Несколько слов о дополнительной комплектации.

Плуг будет поставляться с широким опорным колесом увеличенного размера. Ширина ‒ 90 мм. Диаметр ‒ 240 мм. Колесо оснащено скребком для очистки от налипшей почвы. Регулировка высоты положения колеса плавная, фиксация при помощи винтов-фиксаторов.

По просьбам наших подписчиков и клиентов мы начали производство опорных колес с подшипником. При заказе для всех моделей плугов, которые мы производим, с 2021 года будет возможность комплектации широким опорным колесом с подшипником.

Так как плуг рассчитан на вспашку обработанной почвы, возможность комплектации дисковым ножом не предусмотрена.



Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Регулировка двухкорпусного плуга ПЛ5 на минитракторе

Для покупателей плугов для минитрактора ПЛ5 мы подготовили видео-инструкцию по предварительной регулировке плуга. Видео под статьёй. Для удобства и наглядности все регулировки плуга производим на ровной асфальтированной площадке.

Во время вспашки правые колёса трактора двигаются по дну борозды, а левые по не паханной почве. Чтобы смоделировать такое положение трактора используем подставки под колёса. Высота подставок должна соответствовать желаемой глубине вспашки.

  1. Регулируем горизонтальное положение

Плуг ПЛ5 не имеет собственных регулировочных узлов, поэтому все настройки осуществляем с помощью талрепов на трёхточечной навесной системе. Опускаем плуг на асфальт.

После настройки оба лемеха корпусов плуга по всей длине должны касаться базовой поверхности.

  1. Проверяем положение корпусов на раме

Проверяем положение первого корпуса плуга относительно внутренней поверхности правого колеса. Во время работы внутренняя поверхность правого колеса трактора двигается на некотором расстоянии от вертикальной стенки борозды. Поэтому для того чтобы полностью использовать ширину захвата плуга нужно выставить лемех с учётом зазора между боковой поверхностью борозды и правым колесом.

После этого нужно проверить положение второго плуга. Пятка лемеха второго корпуса должна быть на одной оси с носком лемеха первого корпуса. При необходимости, смещаем корпус плуга на раме, предварительно отпустив крепёжные болты.

  1. Регулируем глубину вспашки

Этот параметр регулируется с помощью опорного колеса. Существует несколько мнений о правильном расположении опорного колеса на раме плуга. Мы рекомендуем расположить опорное колесо на уровне первого корпуса.

Это основные регулировки. Осталось проверить люфт на навесной системе. Люфт на задней части рамы должен составлять не более 50 мм.

После окончания всех регулировок рекомендуем зафиксировать настройки в блокноте. Это позволит в следующем сезоне ускорить процесс наладки.

Какой плуг выбрать для мототрактора или минитрактора? Полтавские плуги.

Хотите узнать, какой же плуг нужно выбрать для своего трактора?!Читайте наш обзор полтавских плугов ЧП Крючков.



Какой плуг выбрать для мототрактора или минитрактора? Полтавские плуги.

Рады приветствовать, уважаемые клиенты! Сегодня мы хотим продолжить делиться с вами накопленными познаниями в сельскохозяйственной технике. В прошлой статье мы говорили о выборе плуга для мотоблока, сегодня же затронем тему мототракторных и минитракторных орудий. Как вам уже может быть известно, в нашем интернет-магазине вы можете купить навесное оборудование от украинского производителя ЧП Крючков из духовной столицы Украины – Полтавы.

Этот завод выпускает несколько моделей плугов, которые мы с вами можем успешно использовать с мототрактором. Это две модели однокорпусных плугов и одна модель двух корпусного плуга. Также для владельцев минитракторов с трехточечной навесной системой в наличии имеется двухкорпусный тяжелый плуг. Но стоит обратить внимание на его вес и габариты, так как не любой трактор сможет его потянуть (мы подразумеваем вариант, когда вы изготовили трехточку на своем тракторе, к примеру, при помощи нашего специального комплекта – переходной системы для мототрактора).

Разговоры разговорами, но давайте вернемся к нашим плугам. Однокорпусный плуг для мототракторов. Мы о нем упоминали в нашей предыдущей статье, так как его можно использовать и с тяжелыми мотоблоками. Отличное орудие, которое хорошо показало себя на полевых испытаниях в очень тяжелых грунтах. Использовалось с мототрактором сделанным при помощи кит-набора. Основой этого плуга стал конный плуг 1900 года. Рама на шарнирной основе дает возможность воспользоваться разнообразными регулировками и настроить плуг конкретно под себя. Установлено опорное колесо для регулировки глубины, и также вы можете установить предплужник, которые снизит нагрузку на мототрактор. Вы сможете вспахивать грунт на глубину приблизительно до 20 см, с обработки около 30 см. Вес этой модели без предплужника составляет 25 кг.

Плуг однокорпусный для мототракторов с гидравликой. Это замечательное орудие продолжает модельный ряд. Видоизмененный прицепной узел с наличием регулировки угла атаки – то, что надо, если вы гордый владелец мототрактора, у которого сзади гидравлическая подъёмная система на одну точку. Он также был разработан на основе конного плуга, но имеет ряд доработок по сравнению с предыдущей моделью. Ранее выпускались модели, у которых на раме не было специального крепления для установки предплужника, но по многочисленным просьбам постоянных покупателей, были внесены изменения в конструкцию рамы, и теперь при необходимости, вы можете установить специальный дисковый нож. Главные рабочие и режущие элементы этого плуга сделаны из закаленной 45й стали. Также как и у его предшественника имеется опорное колесо и ряд регулировок, которые дает шарнирная рама с талрепами. Изредка встречались ситуации, на очень тяжелых грунтах, что его веса в 34 кг было не достаточно, и приходилось догружать и утяжелять орудие, но это единичные случаи. В большинстве ситуаций его массы достаточно для качественной вспашки на глубину до 200 мм, ширина вспашки до 250 мм. Если у вас есть мототрактор – это именно тот плуг, которым вы останетесь довольны. Так это модель выглядела без предплужника. На видео обновленный вариант - с дисковым ножем.

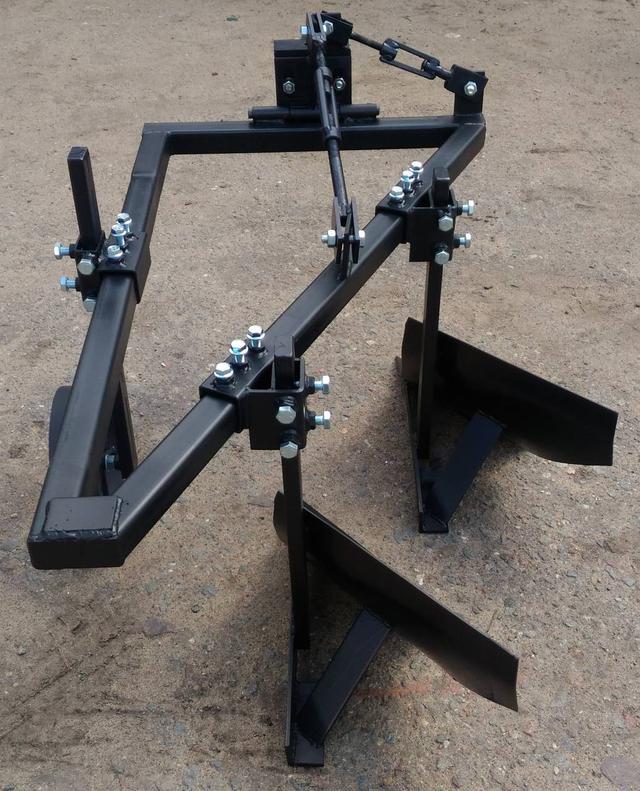

Двухкорпусный плуг для мототрактора имеет раму треугольной формы, на которой установлены держатели. Их перемещение дает возможность регулировать ширину обработки, максимальное значение составляет 300 мм. Этим плугом вы сможете вспахать землю на глубину до 150 мм. Этот плуг является облеченной моделью по сравнению с двумя предыдущими, так как в нем использованы два мотоблочных плуга, с отличием в том, что стойка сдвоенная (2 полосы толщиной в 10 мм каждая). Но в нем также присутствуют элементы из термически обработанной 45й стали. Наличие двух талрепов, которые крепятся к прицепному узлу, дают регулировать положение плуга в разных плоскостях, и добиться оптимальной работы. Вес – 33 кг.

Самый большой и самый мощный – двухкорпусный плуг для минитрактора. Обычно его используют с минитракторами и тракторами наподобие Т-25. Он имеет два больших корпуса, похожих на те, которые используются в первых двух моделях (на основе конного плуга). Треугольная рама с держателями позволяет регулировать ширину захвата до 51,5 см.  Ширина захвата одного корпуса этого плуга почти 26 см. Глубина обработки в пределах 21 см. Плуг для минитрактора также как и предшественники имеет опорное колесо, и съёмный лемех из 45й стали. Вес плуга – 75 кг.

Ну что, друзья, вот мы и познакомились с представителями плугов для мото и минитракторов. Надеемся, что вы сможете найти модель, которая будет в пору вашему трактору и вам по душе. Купить или заказать плуг достаточно просто, вам достаточно обратиться к нашим менеджерам и мы оперативно проконсультируем вас по всем вопросам. Будем очень рады, если наш обзор плугов поможет вам выбрать рабочее орудие для своего участка.

Благодарим вас за внимание, до новых встреч в нашем интернет-магазине! С уважением, команда «Агро Дід».







≡ КИТ — минитрактор из мотоблока

Вы завистью смотрите на владельцев минитракторов, так как после продолжительной работы с мотоблоком у вас появляется утомленность и усталость. Но отсутствие определенной суммы финансов не дает возможность приобрести «маленький» трактор.

Мы предлагаем КИТ-комплекты переделки мотоблока в минитрактор. Они позволят просто и недорого модернизировать вашего двухколесного мотопомощника. А полученный минитрактор даст возможность намного облегчить работу на участке. Так как на переделанном агрегате можно более эффективно производить подготовку почвы, посадку разнообразных овощных культур, их прополку и окучивание, уборку. Ведь его можно эксплуатировать с большим количеством навесного оборудования.

Тонкости выбора КИТ-набора

Планируя модернизацию своего мотоблока, необходимо обратить внимание на наличие:

  • системы водяного охлаждения двигателя;
  • бокового ВОМ на коробке передач.

Для подбора дополнительной комплектации, нужно определиться – какие именно задачи вы собираетесь с его помощью решать. У нас можно приобрести базовый КИТ-комплект. Этот набор деталей и узлов позволит получить из мотоблока полноценный минитрактор с рулевой и тормозной гидравлической системой, сиденьем, червячным редуктором, комплектом колес. Приобретать полный кит-набор намного экономически выгоднее, чем все детали и узлы по отдельности.

Чтобы расширить функциональные возможности модернизированного агрегата:

  • Комплект гидравлики, дающий возможность управлять подъемным механизмом.
  • Набор для подключения активной почвофрезы, позволит обеспечить механическое управление ее подъемом и опусканием.
  • Механизм заднего подъема. Даст возможность оператору с рабочего места осуществлять подъем и опускание разнообразного навесного пассивного оборудования.
  • Комплект для подключения лопаты-отвала.
  • Механизм переднего подъема.

Преимущества применения КИТ-комплектов для переделки мотоблока в минитрактор

После проведенной модернизации двухколесного помощника вы получите:

  • Удобное управление новым минитрактром. Так как все рычаги управления будут доступны с удобного рабочего места.
  • Комфортная эксплуатация переделанного агрегата. Осуществлять все операции по обработке участка вы будете, расположившись в мягком и комфортном сидении. К тому же существенно повыситься производительность и качество каждого процесса.

Тонкости настройки плуга - Журнал Агроном

Борьба с сорняками и вредителями часто становится причиной того, что хозяйства начинают снова использовать плуг в процессе почвообработки. В этой статье предлагаем ознакомиться со всеми тонкостями настройки плуга.

Правильная настройка плуга важна не только и не столько для борьбы с сорняками и вредителями. Ведь помимо выполнения агротехнических требований, немаловажными являются и экономические аспекты: от правильности настройки зависят расход топлива трактора, а также износ рабочих органов плуга (в особенности лемеха).

Для того чтобы плуг должным образом и равномерно шел сквозь пласты почвы, нужно правильно произвести настройку связки «трактор – плуг». Однако правильность можно проверить лишь в поле после пробной вспашки. На примере основной почвообработки по стерне после озимой пшеницы мы покажем правильный алгоритм настройки плуга. Однако прежде чем приступать к собственно нacтpoйкe плуга, проверьте и обеспечьте подвижность всех регулировочных узлов и соединений, смажьте все регулировочные соединения. Без этого тонкая настройка плуга проблематична. Важно также проверить, все ли крепежные болты на своих местах. Что же касается самой вспашки, то для того чтобы избежать нежелательных пропусков в смежных проходах, применяется небольшая хитрость. Надо следить за тем, чтобы точки входа и выхода в поле оставались одними и теми же, несмотря на то, что в один год заход в поле идет справа налево, а в другой – наоборот. Для этого они должны быть соответствующим образом промаркированы. И чем точнее будет осуществлен проход между двумя этими точками, тем проще будет делать следующую полосу. Последний проход желательно делать не более чем на половинной глубине обработки. Это делается для более плавного перехода границы следующего поля или участка.

ПАРАЛЛЕЛЬНОСТЬ

Полевые доски отдельных корпусов плуга должны располагаться строго параллельно друг другу. Для контроля можно замерить линейкой расстояние между первым и вторым корпусами по полевым доскам. Затем данное измерение проведите на оставшихся корпусах. При этом нужно следить за тем, чтобы расстояние между ними везде было одинаковым. Лишь таким образом можно убедиться, что рабочий захват каждого корпуса настроен на одинаковую ширину. Если же измеренное значение не совпадает с остальными, то первым делом стоит проверить, не погнута ли стойка.

ОТВАЛ

Расстояние между отвалами всех корпусов также должно быть одинаковым. Регулировка отвала осуществляется специальным винтовым соединением, которое отклоняет отвал назад или вперед. Настройка отвала отражается и на процессе укладки обернутого пласта. Чем дальше отвал выгнут вперед, тем более плоско укладываются пласты почвы.

ПОЛЕВАЯ ДОСКА

Регулировка отклонения полевой доски проводится по двум параметрам: выступание за подошву плуга и за полевой обрез отвала. Обе характеристики в значительной степени определяют как расход топлива при вспашке, так и ее качество: чистоту и точность. Выступание за подошву плуга считается отрегулированным правильно, если нижняя кромка полевой доски выступает над режущей кромкой лемеха на 1–2 см. Что же касается выступа за полевой обрез отвала, то при правильной настройке наконечник лемеха должен накрывать полевую доску с запасом примерно на 0,5 см. Таким образом, при вспашке обеспечивается четкий проход полевой доски по стенке борозды. Если же в процессе вспашки плуг начинает затягивать на не обработанный участок, это означает, что установлен слишком большой выступ за полевой отвал.

Стоит помнить, что на эти две регулировки следует обратить особое внимание при замене наконечников лемехов.

Если в процессе вспашки плуг начинает затягивать на не обработанный участок, это означает, что установлен слишком большой выступ за полевой отвал

КОРПУСА

Несоответствие рабочей ширины захвата корпусов может возникать и в результате деформации крепежных болтов, неправильной их величины и неподходящего материала болтов, а также вследствие деформации самого корпуса плуга. В результате перекашивается уже весь плуг. Чтобы проверить это, замерьте расстояние от наконечника лемеха до рамы плуга и расстояние до соседнего наконечника. Если хотя бы одно из замеренных расстояний отличается от остальных больше чем на 5 мм, плугу потребуется регулировка или замена поврежденных деталей.

УГОЛ АТАКИ

Плуг должен, по возможности, находиться всегда под углом 90 градусов к поверхности почвы. Лишь в этом случае корпуса подрезают одинаковые пласты и вспашка выглядит более равномерной. Для контроля угла установки корпусов встаньте в паре метров позади плуга и посмотрите на расположение стоек плуга относительно поверхности почвы. Если требуется внести корректировки в настройку, то сделать это можно с блока управления задненавесным устройством. При этом стоит проконтролировать и тот факт, чтобы после оборота плуг вставал в нормальную позицию.

Плуг, по возможности, должен всегда находиться под углом 90 градусов к поверхности почвы. Лишь в этом случае корпуса подрезают одинаковые пласты и вспашка выглядит более равномерной

ТОЧКА ТЯГИ

После того как все настройки на плуге уже выполнены, необходимо настроить точку тяги. Ведь трактор идет в борозде, и с одной стороны ему приходится «отталкиваться» от уже вспаханной почвы, а с другой – от необработанной. Одним из критериев нормальной установки при работе с небольшими плугами (до четырех корпусов) является то, что верхняя тяга идет параллельно борозде. Что же касается критериев неправильной настройки, то это, прежде всего, повышение потребности в тяговом усилии, а значит, и рост расхода топлива.

РАБОЧАЯ ГЛУБИНА

Рабочую глубину плуга выбирайте с оглядкой на установленную ширину захвата корпусов плуга.

Для получения чистой картины вспашки нужно, чтобы глубина вспашки составляла примерно 2/3 ширины захвата одного корпуса. Так, например, при установленной ширине захвата 40 см вспашка должна идти приблизительно на глубину 25 см. Установка глубины вспашки первых корпусов производится гидравликой трактора. Чтобы все остальные корпуса оказались установленными на одинаковую глубину, плуг перед этим установите параллельно поверхности почвы. Что же касается самой настройки параллельности, то за нее отвечает уже упомянутая верхняя тяга трехточечного механизма навески. После общей регулировки глубины установите высоту копирующих и опорных колес плуга.

ШИРИНА ЗАХВАТА КОРПУСА

Ширина захвата корпуса подстраивается индивидуально под каждую комбинацию «трактор – плуг». При этом ширина захвата всех корпусов должна быть одинаковой. Если говорить о плугах типа Vario, то там дело обстоит проще: настройка остальных корпусов происходит автоматически. Для настройки же первого корпуса измерьте актуальное расстояние от режущей кромки лемеха до его наконечника. Если этот параметр на других корпусах отличается, то он должен быть отрегулирован с помощью соответствующего винтового соединения. Неправильную настройку рабочей ширины захвата корпусов распознать достаточно просто: стыки соседних полос не будут одинаковыми.

ПОДГОТОВКА ТРАКТОРА

Регулировка верхней тяги. При размещении плуга на относительно ровной поверхности его передняя часть должна оказаться несколько выше задней. За это и отвечает регулировка верхней тяги механизма трехточечной навески. Здесь же, как правило, регулируется и точка приложения тягового усилия. Это – воображаемая точка пересечения прямых, исходящих из верхней и нижних тяг. При правильной настройке она должна находится как можно ближе к передней оси трактора. Лишь в этом случае передача тягового усилия будет наилучшей. Если же верхняя тяга слишком поднимется вверх, то при регулировке стандартной гидравликой глубины обработки на вспашке задние корпуса окажутся больше заглублены, чем передние.

Читати по темі: Оптимизация настройки опрыскивателя

Давление в шинах. Перед началом навески проверьте давление в шинах трактора. Давление в шинах с обеих сторон должно быть одинаковым, иначе плуг будет идти неравномерно. Хотя при высоком давлении износ шин на транспортных работах меньше, при работе на вспашке такой вариант не всегда является лучшим. Найдите подходящее значение давления. Чем ниже давление, тем больше оказывается пятно контакта с поверхностью. За счет этого снижается буксование и повышается эффективность. Однако снижать давление нужно осторожно. Лучше всего руководствоваться соответствующей табличкой производителя шин.

Фронтальный балласт. Необходимо в достаточной мере догрузить переднюю ось трактора. Во-первых, это улучшит устойчивость и управляемость трактора при движении по дорогам с навешенным агрегатом. Вторым же пунктом является снижение уже упомянутого буксования в поле.

Регулировка колеи. При вспашке внутренняя колея передней оси трактора не должна быть шире задней более чем на 10 см. В лучшем случае они должны быть одинаковыми. Если же это требование не соблюдать, то трактор при движении в колее будет идти слишком криво. При этом орудие будет испытывать большее давление. В результате существенно возрастут расход топлива и износ.

Регулировка нижних тяг. От правильности их регулировки во многом зависит тяговое сопротивление плуга в почве. Именно им надлежит придать плугу положение, параллельное поверхности почвы. Данной настройкой можно добиться лучшей передачи тягового усилия, снижения буксования и улучшения хода плуга.

Катрин Фишер, dlz agrarmagazin, Германия

Опубліковано в журналі “Агроном”, 2018

Найсвіжіші матеріали читайте в журналі «Агроном». Слідкуйте за головними агрономічними новинами на нашій сторінці у Facebook та каналі в Telegram

Как отрегулировать плуг на минитрактор

Плуги на минитрактор — регулировка, разновидности, изготовление

Пахотные работы невозможно представить без плуга. Это навесное оборудование крепят к минитрактору и используют как на фермерских, так и в частных хозяйствах. Оно обязательно должно подходить под те работы, которые фермер планирует выполнять.

Для работы на земле используется однокорпусный, двухкорпусный или трехкорпусный плуг. Устройства подбираются индивидуально, что зависит от типа почвы и того трактора, который был выбран хозяином. Например, на минитрактор Катман может крепиться как 2х корпусной, так и 3 корпусный плуг. Так как во время работы вес плуга полностью ложится на навеску трактора, он должен быть достаточно мощным.

Разновидности плугов.

  • Дисковый. Выдерживает большие нагрузки, может работать на тяжелой почве или целине. Модель может устанавливаться на тракторы с мощностью от 18 л. с.
  • Оборотный. Практичный и очень простой плуг на минитрактор имеет клинообразный рабочий инструмент, который буквально дробит землю. Может использоваться на устройствах с мощностью 18-35 л. с.
  • Конный. Его не устанавливают на трактор, его привязывают к лошадям. Это достаточно хороший агрегат, который обеспечит быструю вспашку грунта.
  • Роторный. Удобное устройство имеет несколько лемехов на одном валу. В основном он нужен для того, чтобы подготавливать землю к посадке корнеплодов.

О том, как работать с плугом, можно посмотреть на видео.

Как сделать плуг для минитрактора?

Плуг на минитрактор можно сделать самостоятельно. Для этого не нужно больших умений, так как вся конструкция устройства достаточно простая. Самодельный плуг следует делать, используя чертежи с размерами. Они помогут придерживаться пропорций.

Схема сборки самодельного плуга.

  • Создание рамы. Используется толстостенная металлическая труба, на которую надевается опорное шасси. Посредине рамы привариваются поперечная балка и проушины для дышла.
  • Стойка плуга. На концах рамы сверлятся два отверстия для ручек. Их можно сделать из меньшей по диаметру трубы.
  • Лемех и сошник. Эти элементы создаются из качественной прочной стали, а затем привариваются друг к другу. Угол лемеха должен составлять 150 градусов.
  • Отвал. Металлический лист (толщина 2 мм) соединяется с сошником с помощью шарниров.

В заключение нужно прикрепить к краю рамы тяги для соединения с трактором.

Такой плуг для минитрактора будет выполнять все фермерские работы. Он ничем не отличается от покупного варианта.

Как отрегулировать плуг на минитрактор?

Чтобы оборудование, созданное своими руками, правильно работало, необходимо правильно его отрегулировать.

Настройка плуга на минитрактор осуществляется следующим образом.

  • Сначала нужно проверить целостность всего устройства, при необходимости подкрутить все элементы, смазать подшипники.
  • Проводится регулировка глубины обработки почвы, для чего используется специальный болт.
  • Проверяется высота стоек рамы, при этом обе штанги должны быть на одной плоскости.
  • Устанавливается ширина охвата, при этом изменяется длина тяги поперечного вала.

После проведения этих работ можно начинать обработку поля или огорода. С помощью данного дополнительного оборудования получится снизить собственные энергозатраты и быстрее осуществить все задачи.

Источник: https://sadovaja-tehnika.com/minitraktory/navesnoe-oborudovanie-dlya-minitraktorov/plugi/

Как отрегулировать плуг на минитрактор — Спецтехника

На трактор предусмотрено большое количество дополнительного инструмента для разнообразных целей. Плуг необходим для вспашки земель перед посадкой любой из существующих культур, если не применяется нулевая обработка.

Выбор всегда следует начинать с определения его целей. К примеру, почва после многолетних трав и свежая, не знавшая орудий труда, земля требует совершенно разного оборудования.

Разновидности плугов для минитракторов

Среди основных видов различают:

  • лемешно-отвальной;
  • роторный;
  • дисковый плуг.

Лемешно-отвальной тип на данный момент считается устаревшим. Он использует тяговую силу трактора для взрыхления почвы клинообразными лемехами-лопастями. Работает исключительно по прямой траектории, на раму крепятся 2-4 лопасти.

Минитрактор с плугом подобной конструкции подойдёт для вспашки уже разработанной и проверенной земли, чтобы уменьшить затраты на дорогостоящее оборудование.

Трактор с оборотным плугом

Дисковой плуг используется исключительно для сложной земли: каменистой, глинистой, засорённой, а также первородной целины. Острые диски прикреплены к единой раме подвижными шпинделями. Во время передвижения трактора такое крепление помогает двигаться дискам и взрезать твёрдую почву.

Главное отличие импортных моделей от российских – отечественные не боятся средне-загрязнённой почвы, распространённой среди основных территорий для земледелия в России. Сложности в эксплуатации у импортных заключаются в проблемах с доставкой запчастей. Среди известных брендов, LS лемешно-отвальный – модель для работы на тракторе средней мощности, RT роторный – для минитрактора.
к меню

Роторный плуг для трактора

Роторный плуг для минитрактора самый распространённый и удобный тип. Лопасти у него созданы таким образом, что уравновешивают друг друга. Две лопасти рабочих, они вспахивают землю, две других её разравнивают. При обратном движении они меняются местами, плуг поворачивается самостоятельно.

Это позволяет не разворачивать трактор с плугом и экономить время и топливо. Поскольку земля одновременно разравнивается теми же рабочими лопастями, нет необходимости в поле использовать фрезу. Упрощается дальнейшее засевание и создание борозд для семян.

В отличие от других модификаций, где плуг работают от движения машины, роторный вращается с помощью вала отбора мощности (ВОМ). Земля, обработанная данным типом, более измельчённая и разрыхлённая, поэтому роторный идеален для обработки рисовых полей.

Роторный плуг для трактора

Он способен взрыхлить почву на максимальную глубину – до 50 см, что в два раза больше других типов. Также роторные плуги для современных минитракторов используют совместно с дисковым для культивации целины, настройка плуга на минитрактор позволяет сделать это без проблем.
к меню

Плуг на МТЗ

Белорусский тракторный завод в наше время пользуется большой популярностью, поэтому плуги для тракторов МТЗ 80 и 82, средней мощностью в 80 лошадиных сил, получили широкое распространение. Для этих тракторов подходят любые механизмы с задним соединением ВОМ. Среди них выделяют серии ПЛН и ПСК (ПСКу).

Плуг для МТЗ 82 из серии ПЛН используется для выполнения работ с тяжелым и лёгким грунтом, благодаря различию модификаций. Данные плуги созданы специально на трактор МТЗ. Самый простой, 3-х корпусный 3-35 плуг для МТЗ 80. Он подходит для чистой земли не больше 1-2 гектаров, боится и ломается от прочных корней и больших камней. Глубина борозды 20-30 см.

ПЛН 4-35 имеет двойную комплектацию: дисковые ножи на предплужнике и боковые нарезы. Он способен культивировать почву на скорости 8 км/ч. Он 4-х корпусный, ширина захвата предплужника 260 мм, глубина 25 см. Обрабатывать им можно поля до 10 гектаров без потери производительности. Следующая модификация, роторная модель ПЛН 4-80, 3-х корпусный, также не любит засорённую почву, глубина 18 см.

Один из самых мощных ПЛН – 5-35. На нём можно пахать даже самую трудную и загрязнённую землю. Глубина борозды 45 см, может быть корпусный и модульный. Минский завод даёт 2-3 года гарантии на каждый ПЛН.

Для незасоренной почвы с влажностью не больше 30%, сопротивляемостью 0,09 МА используют МТЗ 82 с плугом ПСК. Это современный и универсальный трёх и более корпусный плуг на минитрактор МТЗ и на МТЗ 80, способный работать как чизельный или роторный-оборотный. Он имеет только положительные отзывы. Чизельный вариант подразумевает простую глубокую вспашку по прямым линиям без оборота и перемешивания земли.

Плуг навесной оборотный ПНО- (3+1) -42

В отличие от ПЛН, плуг ПСКу (универсальная модификация) не теряет сцепки с землёй при резком уплотнении породы благодаря чизельной конструкции. Производительность ПСК выше, чем у ПЛН на 50%, при расходе топлива на 8 литров меньше на гектар.

Модель ПСКу-3 подходит для чистой почвы под посев культур на глубину 15-35 см. У него два рабочих лезвия, а ширина обрабатываемого пласта земли лемехом – 600 мм. Возможна установка дополнительного отвала для разрыхления почвы. 5 корпусов, общая ширина вспашки 3 метра, максимальная скорость во время работы 10 км/ч, что выше даже, чем у ПЛН 4-35. Это оптимальный для среднего фермера вариант ПСКу, она позволяет устанавливать множество дополнительного оборудования.
к меню

Как правильно отрегулировать плуг на МТЗ и Т 40?

Первичные настройки плугов на мотоблоки и минитракторы производится в сервис-центре. Если таковой далеко, следует начать с осмотра товара:

  1. Проверка комплектации по техническому паспорту.
  2. Смазывание деталей.
  3. Подтяжка гаек и креплений.

Вначале регулируется необходимая глубина вспашки. Для этой цели у плуга имеется регулировочный болт, откалиброванный учитывая минимальную и максимальную допустимую глубину. Болт располагается на верхней части рамы, увеличение глубины производится поворотом болта по часовой стрелке.

Плуг на тракторе Т 40

Растяжные штанги помогают настроить плуг по ширине. Правая и левая рабочие части должны быть на равном расстоянии от земли, а передняя и задняя относительно рамы. Растяжение поперечного вала изменяет ширину вспахиваемой земли. Колесо трактора должно находиться на колее, рабочая часть по центру гребня, а правый распашник должен быть строго перпендикулярен раме.

Для трактора Т 40 регулировка плуга аналогична другим, за исключением расположения лемехов. При установке ПОН-2-30 созданного под данный тип трактора, полевой обрез отвала не может выступать за поверхность полевой стойки более чем на 8 мм. Соединяется с Т 40 отрегулированный и настроенный плуг исключительно через отверстия продольных тяг, поскольку соединение через паз делает работу неэффективной.

Правила при работе на тракторах с присоединённым плугом:

  • оборудование зимой хранится в сухом и проветриваемом помещении, раз в месяц смазывается;
  • раз в неделю лемехи необходимо точить;
  • после каждого дня работы чистят и смазывают;
  • во время поворота поднимается во избежание поломок;
  • налипшая грязь, камни, трава, корни и прочий мусор периодически счищается, чтобы не увеличивалась сопротивляемость;
  • затягивать до предела цепи и движущие части не стоит, лёгкие колебания увеличивают эффект от вспашки.

Также есть одно важное правило по технике безопасности – никогда нельзя вставать верхом на плуг. Если земля слишком твёрдая и лезвия не уходят на достаточную глубину, утяжелить оборудование помогут колёса, железные балки, бетонные плиты, блоки, строительные материалы. Утяжелители тщательно крепятся на верхнюю часть рамы, и вес распределяется по ширине плуга равномерно.

Источник: https://st-logistika.com/kak-otregulirovat-plug-na-minitraktor/

Как отрегулировать плуг на минитрактор

Придет время, когда фермеру понадобиться установить плуг на минитрактор для активного использования на приусадебных и огородных участках, например, перед вспашкой земли. Эта статья предназначается землепашцам, которые находятся в поиске информации правильной настройки плуга, ведь никому не хочется лишних проблем во время пахоты.

Здесь описывается пошаговая инструкция по настраиванию плуга так, чтобы обработка почвы обвенчалась успехом. Для того чтобы сделать статью максимально полезной и удобной разбили ее на разделы, где Вы сможете приступить изучать ту тему, что вас интересует в первую очередь.

Если ознакомиться более детальнее со всей информацией можно увидеть весь процесс регулирования плуга для качественной обработки почвы без проблем.

Предназначение плуга

У разных видов плуга есть одно прямое предназначение – обработать почву перед посевными работами и после сбора урожая. Основной принцип работы этой навески – перевернуть верхний пласт почвы, чтобы уничтожить сорняковую траву.

Металлический лемех подрезает сорняки, полностью разрушая всю корневую систему, а их семена при переворачивании земли достигают приличную глубину, затем они не имеют возможности прорастать и погибают.

Таким образом, когда земледельцы проводят вспашку, земля становится рассыпчатой, и она обогащается необходимым для нее кислородом.

https://www.youtube.com/watch?v=A9JSjT6Goko

Обработать землю – это трудоемкий и сложный процесс при выращивании разнообразных сельскохозяйственных культур. Облегчить такую работу может любой плуг. Рассмотрим особенности и возможности каждого плуга отдельно.

Интересный факт.

Ученый Гедройц провел множество экспериментов и доказал, что после вспашки земли даже неудобренная почва выдаст увеличенный объем урожая. Все его исследования сводятся к тому, что не только можно, но и нужно заниматься средней или глубокой обработкой почвы.

Виды плуга для минитрактора и мототрактора

Дисковые. Оборудование с формой дисков сферической формы циркулируют на подшипниках. У дисков края очень острые, поэтому они с легкостью разрезают пласт земли. В основном,  дисковые плуги используют в 2-х вариантах: на влажной или затверделой почве.

Оборотные. Устройство в форме клиньев, которые расположились под небольшим углом. Используя этот инструмент, Вы сможете получить хорошую измельченную почву с помощью криволинейного отвала.

Роторные. Это самый популярный вид плуга среди фермеров, так как с его помощью можно монтировать ряд лемехов на подвижный вал. Идеальный вариант для минитрактора, потому что роторному плугу можно не следовать прямой и строгой линии выполняя какую-то задачу сельскохозяйственного назначения.

Рекомендация. Если у Вас минитрактор и земельный участок больше, чем 0,5 Га лучше всего присмотреться к двухкорпусному плугу.

Чаще всего, плуг покупают для обработки почвы, но его также можно применить в строительной сфере. Например, проложить кабель.

Как правильно отрегулировать плуг

Перед началом работы важно обратить внимание на следующие моменты:

  • Если у Вас тяжелая почва, тогда следует утяжелить плуг при помощи специального металлического диска, который нужно монтировать на раму;
  • Заточить лезвие можно с помощью точильного камня;
  • На лезвие плуга может прилипнуть грязь и корневища растений во время проводимой работы. Это нужно очистить для того, чтобы данное явление не мешало выполнять вспашку качественно;
  • Смазывать подшипники нужно ежедневно;
  • Если нужно приподнять плуг, то под него обязательным порядком нужно подложить какую-нибудь подставку в целях безопасности человека;
  • После того как завершился процесс работы как с плугом, так и минитрактором, его тщательно нужно отмыть от грязи, хорошо почистить, просушить, а затем смазать специальным маслом. Это защитит плуг от затупления лезвия и коррозии металла.

Для того чтобы лучше воспринять поэтапность шагов для отрегулировки плуга имеет смысл ознакомиться с конструкцией агрегата. Поэтому, мы подготовили картинку, которая поможет вникнуть в процесс по настраиванию плуга со скоростью пущенной пули.

А теперь сам пошаговый процесс настройки плуга на минитрактор. Ведь именно он играет важную роль в увеличенных объемах урожайности ваших земель. На удивление многих владельцев процесс регулирования плуга происходит очень просто, всего в 4 этапа:

  1. Настроить глубину. Вам нужно найти болт регулировки колёс на квадратной трубе с ее внешней части. Если прокрутить этот болт, то можно взять под свой контроль глубину вспашки: по часовой стрелке – увеличивается глубина, против часовой стрелки – уменьшается.
  2. Настроить ширину обрабатываемого участка. Увеличить ширину достаточно просто, если растягивать длину регулируемой тяги вала поперечного типа.
  3. Настроить уровень стороны рамы. Чтобы выровнять любую из ее сторон для этого понадобится приобрести штангу, которая будет соответствовать необходимым параметрам рамы.
  4. Настроить передний и задний уровень рамы. Это сделать не сложно с помощью растянутой или стянутой передней штангой корпуса.

Чтобы легче воспринять эту информацию, мы подобрали для Вас изображение схемы, на которой процесс регулировки плуга станет совсем несложным занятием.

Для примера приведем схему рисунка, на котором изображено правильно и неправильно настроенный плуг (см. ниже).

Отдельно важный момент состоит в отступе между крайней точкой лемеха и частью правого колеса с внутренней стороны, их ширина расстояния друг от друга должна примерно составлять 10%.

о настройке плуга

Перед тем как приступить к настройке плуга рекомендуем ознакомиться с видео, которые помогут усвоить теоретический материал на практике опытных трактористов.

Источник: https://www.gardenshop.ua/kak-otregulirovat-plug-na-minitraktor. html

Плуг для минитрактора — виды, изготовление, регулировка, видео

Плуг для минитрактора является одним из основных видов навесного оборудования. С его помощью на разную глубину возделывают грунт для дальнейшего окультуривания земельного участка. Хоть устройство и конструкция плуга на минитрактор проста и понятна с древних времен, с тех пор, когда использовался только конный плуг, существует несколько его модифицированных разновидностей.

Подбор плуга определенного вида зависит от типа почвы на Вашем участке и от характера предстоящих работ. Так что перед покупкой или перед изготовлением плуга своими руками советуем ознакомиться с небольшой классификацией данного оборудования.

Разновидности плугов, их особенности

Наиболее распространенная классификация плугов основана на их принципе работы. По этому критерию выделяют 3 типа плугов – роторные, дисковые и оборотные.

Дисковый плуг

Основной элемент конструкции данного оборудования выполнен в виде режущих дисков-полусфер, закрепленных на раме и вращающихся на подшипниках. Такое устройство позволяет использовать плуг на целинных и влажных грунтах, а также на участках с повышенным содержанием грубых стеблей и корней растений.

Подобный тип плуга подойдет к любому агрегату мощностью не менее 18 лошадиных сил (например, к минитрактору Катман). Ширина обработки таким плугом в среднем составляет 90 см, глубина – около 25 см. Устройство очень удобное в эксплуатации и простое в ремонте. Также плуг подвержен механическим повреждениям с минимальным риском, поскольку в большинстве случаев режущие диски просто огибают или «перескакивают» камни и прочие твердые предметы.

Оборотный плуг (лемешно-отвальный)

Название свое получил за возможность разворачивать навесное оборудование без необходимости разворота минитрактора. Конструкция выполнена в виде клиновидного однокорпусного, двухкорпусного или 3-корпусного лемеха. Они подцепляют и переворачивают целые пласты грунта, тем самым разрыхляя его.

Глубина обработки оборотным плугом регулируется в пределах 25 см (для дополнительного удобства регулировки также устанавливаются опорные колеса). Мощность минитрактора, необходимая для работы с данным оборудованием, должна быть в пределах 18-35 л. с. Чаще всего используются именно 2-х корпусные оборотные плуги.

Роторный плуг

Одна из последних и современных модификаций плугов. Выполнен в виде подвижного вала с несколькими лемехами, что позволяет работать с широким захватом площади. Качественно и достаточно глубоко прорабатывает почву для различных типов сельскохозяйственных культур.

Как отрегулировать двухкорпусный плуг для трактора — Альфагро

Статья разбита на специальные разделы, поэтому вы сразу можете перейти к интересующей части текста и получить конкретные ответы. Детальное ознакомление покажет более полную картину процесса настройки и обработки почвы.

Эта статья предназначена для земледелов, которые ищут информацию о настройке плуга и хотят избавить себя от проблем при пахоте. Здесь будет описана пошаговая технология, которая поможет настроить плуг так, чтобы последующая обработка почвы прошла без сюрпризов и ничего потом не пришлось переделывать.

Как правильно настроить плуг

Прежде, чем настраивать плуг стоит выбрать глубину пахоты, которая подойдёт вашему хозяйству. Затем определиться с техникой, которая займётся обработкой. Чтобы получить выдающийся урожай необходимо точно определить нужную глубину вспашки.

Для этого нужны соответствующие знания и опыт.

Важно учесть: конкретные потребности возделываемого растения, наличие в почве вредителей, засорённость почвы сорняками, рельеф поля, тип грунта и местности, насколько земля защищена от ветровой эрозии, накопления талых вод и т. д.

Как выбрать глубину пахоты

Глубина пахоты имеет первостепенной значение, потому что она напрямую влияет на конечную урожайность любой культуры. Учёный К. Гедройц на основании многочисленных лабораторных опытов давно доказал, что даже неудобренная почва после вспахивания увеличивает объёмы урожая. Причина проста – питательных для растений элементов и абсолютного количества воды в большом количестве почвы, соответственно, тоже больше.

При добавлении в эту почву удобрений, количество и качество урожая возрастает ещё сильнее. Вопрос понятен, но почему так происходит? Всё дело в расположении корневых систем растений и количестве бактерий в верхних слоях почвы. Два этих фактора оказывают максимальное влияние на собранный в итоге урожай.

Гедройц выяснил, что основная масса корней большинства сельскохозяйственных культур расположена в слое глубиной от 0 до 25 сантиметров у зерновых и ещё глубже у других растений. 90% бактерий, которые напрямую влияют на рост растений, также обитают на глубине до 30 сантиметров под землёй.

Исследования знаменитого учёного говорят о том, что среднюю и глубокую обработку почвы можно и даже нужно делать на своих полях. Она положительно сказывается на микрофлоре почвы и улучшает её плодородность. Главное не злоупотреблять очень глубокой пахотой (40-50 см) и обращаться к ней не чаще, чем раз в 3-5 лет.

Мы для нашего примера выберем привычную для земледелов пахоту глубиной в 20 сантиметров.

Чтобы скачать каталог Альфагро нажмите кнопку:

Как настроить плуг на минитракторе

Поскольку чаще всего двухкорпусные плуги устанавливаются на тракторы малой мощности, мы рассмотрим именно такой вариант. Чтобы было легче воспринимать информацию, весь процесс будет представлен в виде истории.

Итак, аграрий Фёдор решил показать своему товарищу, как настроить плуг. Для этого ему нужна максимально ровная поверхность. Его пустой гараж как раз идеально подходит для такой процедуры. Для начала работ он подготавливает два прочных деревянных бруска толщиной в 18 см. После этого он закрепляет плуг на тракторе и подставляет под его левые заднее и переднее колёса подготовленные бруски.

Фёдор напоминает товарищу, что привод трактора имеет важное значение. Если привод 4×4, то под передние колёса стоит положить брусок потолще (например, 20 см). Друг Фёдора вопрошает: “На кой чёрт нужен брусок 18 см, если глубину пахоту мы собираемся сделать 20? И почему именно левые колёса, почему не задние?”.

Фёдор объясняет: “При вспашке центр тяжести всегда смещается в правую сторону и давит на колесо. Левое колесо наоборот постоянно слегка зарывается в землю и пробуксовывает, ведь двигается по более мягкому грунту. Если учесть эту погрешность, получится равномерная пахота с нужной глубиной”.

Теперь, когда трактор уже стоит по правильным наклоном, Фёдор начинает настраивать плуг относительно пола в гараже. Он ставит плуг в вертикальное положение и пытается отрегулировать его так, чтобы корпус был параллелен земле. Так он понимает, как будет выглядеть вспахивание в реальных условиях.

Далее Фёдор приступает к более детальной настройке и берётся за регулировку первого корпуса плуга. Отрегулировать первый корпус плуга нужно для того, чтобы ширина обработки всегда оставалось неизменной и площадь поля использовалась максимально эффективно. Фёдор устанавливает первый корпус в такое положение, где крайняя точка лемеха отступает от внутренней стороны колеса на десятую часть от всей ширины захвата одного корпуса плуга.

Следующий этап – настройка расположения лемеха относительно земли. Фёдор ставит лемех на плоскость и регулирует его так, чтобы пятка и носок плотно лежали на поверхности. Между режущей частью лемеха и грунтом не должно быть видно даже малейшего просвета.

Полевая доска плуга наоборот не должна прилегать к грунту, иначе она износится в считанные часы, если будет идти по дну борозды. Фёдор приводит её в оптимальное положении – два сантиметра на землёй.

Как проверить качество настройки плуга

В целом плуг уже настроен, но расслабляться рано. Если остановиться на этом этапе и не проверить работоспособность установки, можно нарваться на неприятности.

Нужно обязательно проверить плуг в деле и убедиться, что положение полевой доски правильно соотносится с осью трактора. Когда это положение неправильно настроено при вспашке трактор будет постоянно вести влево или вправо.

Это создаст лишнюю нагрузку на машину и сильно усложнит управление. Поэтому они должны быть расположены параллельно.

Дальше осталось просто выставить с помощью регулировочного колеса глубину в нужные 20 сантиметров и можно уверенно приступать к работе.

Как настроить плуг на МТЗ

Минские тракторы, особенно старые модели, необычайно распространены на территории постсоветского пространства. По этой причине владельцы частных хозяйств разыскивают информацию по настройке плуга именно на этом тракторе. На самом деле, такая настройка ничем не будет отличаться от описанной выше.

Главное проводить все работы отталкиваясь от колёсной формулы – если полный привод, поднимать переднее колесо на пару сантиметров выше; если ведущие только два колеса, то поднимать левые колёса на равную высоту.

12-метровый культиватор StripCat2 для обработки почвы по технологии Strip Till

Источник: https://alfagro.com.ua/kak-otregulirovat-dvuxkorpusnyj-plug-dlya-traktora/

Настройка плуга для минитрактора перед вспашкой

  1. Актуально
  2. Адаптеры
  3. Бороны
  4. Веткоизмельчители
  5. Грабли
  6. Грунтозацепы
  7. Двигатели
  8. Дровоколы
  9. Картофелекопалки
  10. Картофелесажалки
  11. Каток, аэратор
  12. Культиваторы
  13. Кит набор
  14. Окучники
  15. Опрыскиватели
  16. Переходник для косилки
  17. Печи
  18. Плоскорезы
  19. Плуги
  20. Полуоси и дифференциалы
  21. Прицепы
  22. Сеялки
  23. Сцепки
  24. Снегоуборщики
  25. Фрезы
  26. Ходоуменьшители
  27. Чеснококопалки
  28. Чеснокосажалки
  29. Разное оборудование
  30. Распродажа
  31. Детали
  • Каток садовый (КА1)
  • Аэратор (КА2)
  • Переходник для косилки (ПК1)
  • Снегоуборщик Zirka 61 (СП1)
  • Снегоуборщик Нева (СП2)
  • Плуг для минитрактора, опытный образец

В данной статье мы рассмотрим такой важный момент, как настройка плуга для минитрактора перед началом работы.  На сегодняшний день существует большое количество различных минитракторов, мототракторов и плугов. Мы же будем рассматривать мототрактор со специальным адаптером для навесного оборудования с трехточечным креплением и двухкорпусным плугом. Глубину пахоты будем настраивать среднюю — 20 см.

Перед настройкой плуга необходимо найти ровную площадку. Когда вы разместили мототрактор с поднятым плугом на ровной поверхности, нужно подставить под левые колеса (переднее и заднее) деревянные бруски высотой 18 см.

Здесь нужно учесть один важный момент: если у вас трактор с полным приводом (4 x 4), то брус для переднего колеса должен быть выше, чем для заднего, на несколько сантиметров, если минитрактор с задним приводом (4 x 2) — брус для переднего и заднего колеса должен быть одного размера.

Теперь разберемся, почему у нас брусы по 18 см, в то время как плуг мы настраиваем на глубину 20 см? Все дело в том, что при пахоте центр тяжести будет смещен в сторону правого колеса. Левое колесо будет идти по более мягкому грунту, все это приведет к тому, что левое колесо будет буксовать и немного зарываться в землю.

Значит, чтобы обеспечить пахоту глубиной 20 см, нужно учесть примерную погрешность в несколько сантиметров, на которые будет зарываться левая сторона.

Настройка плуга относительно поверхности

Далее необходимо, используя регулировку плуга, выставить плуг в вертикальное положение относительно ровной поверхности, как показано на схеме ниже.

Иными словами, мы имитируем рабочий процесс, где одно колесо мототрактора будет находиться в борозде, а другое будет ехать по непаханному грунту, в то время как плуг располагается строго вертикально относительно вспахиваемой поверхности.

Настройка первого корпуса плуга

Следующий шаг — настройка первого корпуса плуга. Во время работ внутренняя часть правого колеса вашего трактора не будет вплотную прилегать к почве, а будет немного отступать. Именно поэтому важно правильно отрегулировать положение первого корпуса плуга, чтобы не терять в ширине обработки.

На рисунке вы видите правильно и неправильно отрегулированный плуг. Отступ между внутренней частью правого колеса и крайней точкой лемеха должен составлять примерно 10 % от ширины захвата одного корпуса плуга.

Далее мы должны убедиться в правильном расположении лемеха плуга относительно поверхности. Для этого мы опускаем плуг, режущая его часть должна плотно прилегать к грунту и не иметь просветов. Ни пятка, ни носок не должны быть выше или ниже. А вот полевая доска плуга не должна полностью прилегать. Если крайняя часть доски плуга будет во время работы идти по дну борозды, то она очень быстро износится. Поэтому она должна находиться на небольшом расстоянии от земли, примерно два сантиметра.

Еще один важный момент, который нужно учитывать при настройке плуга, это положение полевой доски относительно оси трактора. Если вы выполняете настройку плуга на мототракторе впервые, то эту настройку лучше сделать уже в процессе пахоты.

Во время пахоты на плуг действует большое количество сил: прижимная, сопротивление резанию и т. д. А расположение плуга может облегчить или усложнить работу.

При расположении полевой доски, как показано на схеме 1, перед трактора будет уводить вправо. При расположении полевой доски, как показано на схеме 2, перед минитрактора уведет влево. Это будет создавать дополнительные нагрузки на сам агрегат и усложнит управление машиной, ведь придется постоянно выкручивать рулевое колесо в ту или иную сторону, чтобы ехать прямо. Правильное расположение показано на схеме 3. В таком положении мототрактор без особых усилий будет идти прямо.

Надеемся, полученные советы по настройке плуга для мототрактора будут вам полезны. Пишите нам, какие темы вас интересуют, и оставляйте свои комментарии.

Источник: https://kruchkov.com.ua/stati/item/nastrojka-pluga-dlya-minitraktora-pered-vspashkoj

Настройка плуга минитрактора и мототрактора | Схемы и советы

17 мая 2018

Качество работы плуга, напрямую зависит от правильности его настройки. В данной статье мы покажем ключевые пункты по настройке двух корпусного плуга для минитрактора или мототрактора.

На сегодня, существует довольно большое количство мототракторов и минитракторов, которые можно купить в Украине. Для примера, мы возьмем мототрактор DW 150, оснащенный специальным адаптером с 3-х точечным креплением и двух корпусным плугом. Настройка будет производиться из расчета глубины пахоты в 20 см.

Настройка плуга начинается с поиска ровной поверхности для минитрактора. Разместите на ней свой мототрактор с поднятым плугом. Далее, под переднее и заднее колесо слева, установите деревянные бруски, примерно 18 см высотой.

Важно помнить! Если у Вас минитрактор или мототрактор с приводом 4×4 (полный привод), то под переднее колесо следует установить брус на несколько сантиметров выше. Если трактор 4×2 (задний привод) – используются бруски одного размера.

Давайте разберемся почему мы подставляем бруски по 18 сантиметров, если плуг настраивается на пахоту глубиной 20 сантиметров. Все очень просто, центр тяжести при пахоте будет смещен в сторону правого колеса. В это же время, левое колесо будет немного пробуксовывать и зарываться в грунт, так как будет идти по более мягкой земле.

Таким образом, для обеспечения пахоты в 20 см, следует учесть пару сантиметров на которые зароется левая сторона.

Настройка плуга на ровной поверхности

Следующий шаг – выставить плуг в строго вертикальное положение относительно поверхности, как показано на рисунке.

Таким образом, мы как бы имитируем процесс вспашки, где одно колесо едет по не обработанному грунту, а другое едет в борозде. При этом плуг расположен вертикально, по отношении к обрабатываемой поверхности.

Плуг для минитрактора — настройка, своими руками, видео

Обработка земли перед посадкой растений — это самый важный этап в огородничестве. Однако аграрии знают, насколько тяжелый и изнуряющий это труд. Но мы же живем в век прогресса, где большую часть работы берет на себя техника. Благо сегодня в продаже есть широкий выбор минитракторов и мототракторов, которые способны выполнить любую работу по уходу за садом и огородом, облегчив тем самым участь человека.

Для выполнения разных видов работ на минитракторе существует навесное оборудование — это инструменты, с помощью которых техника и обрабатывает землю, засыпает клубни, выкапывает урожай, перевозит, а также убирает приусадебный участок, чистит снег, и выполняет много чего еще. Плуг для минитрактора — это самое важное навесное оборудование, которое должен иметь каждый, у кого есть земельный участок и спецтехника.

В данной статье мы рассмотрим виды плугов на мототрактор и минитрактор, как правильно их отрегулировать, как сделать своими руками.

Виды и предназначение плуга к минитрактору

Обработка земли — это наиболее сложная и трудоемкая процедура в выращивании фруктов и овощей. Почву нужно обработать перед посевом и после уборки урожая. Облегчить эту работу как раз и может плуг. Это навесное оборудование для минитрактора имеет металлический лемех, которым он и переворачивает землю. Очень давно человек сам должен был тащить за собой лемех, чуть позже — эту работу выполняли животные, а сегодня — техника.

Основная задача плуга для мототрактора — переворачивание верхнего пласта почвы. Таким образом уничтожаются все сорняки. Лемех подрезает уже принявшиеся растения, разрушая их корневую систему, а также семена сорняков при переворачивании земли оказываются достаточно глубоко, благодаря чему также погибают и не прорастают. В процессе вспашки земля разрыхляется, становится более рассыпчатой, насыщается кислородом.

Плуг для мототрактора и минитрактора бывает таких типов:

  1. Дисковый. Устройство имеет форму сферических дисков, которые циркулируют на подшипнике. Края у дисков острые, поэтому они очень легко разрезают землю. Чаще всего такой инструмент используется на очень затверделых или очень влажных почвах;
  2. Оборотный или перекидной. Конструкция имеет вид клиньев, расположенных под небольшим градусом. В итоге вы получите криволинейный отвал измельченной почвы;
  3. Роторный.

    Это уже боле современный инструмент, который представляет собой подвижный вал, на который монтируются ряд лемехов. Минитрактору с таким устройством работать гораздо легче и быстрее, так как ему не нужно следовать строгой прямой линии движения.

Самым оптимальным решением будет двухкорпусный плуг для минитрактора — имеющий два лемеха. Хотя однокорпусные модели тоже пользуются спросом у владельцев небольших участков.

Плуги для минитрактора также делятся на такие виды по разным критериям:

  1. По способу пахоты. Делятся на такие подвиды:
    • бороздные;
    • для образования свальных гребней;
    • гладко пашущие;
  2. По типу крепления. В свою очередь данный вид делится на следующие подвиды:
    • навесные. Такой инструмент способен подняться лишь благодаря специальной навеске. Количество корпусов зависит лишь от модели самого трактора. Достоинств здесь достаточно много: маленькая масса конструкции, небольшой радиус поворота, мало деталей. К недостаткам можно отнести лишь то, что трактор не сможет работать с плугом с большим количеством корпусов;
    • полунавесные. Данный вид приводится в рабочее состояние благодаря специальной навеске и колесам, которые расположены на самом плуге. Количество корпусов зависит от типа трактора — с тягой до 3 тонн плуг может иметь до 6 корпусов, до 5 тонн — не больше 12 корпусов. Конечно, работать с таким количеством корпусов гораздо удобнее, однако значительно увеличивается радиус разворота и появляется огромное число конструктивных деталей;
    • прицепные. Приводится в рабочее состояние только при помощи колес. Современные аграрии его используют крайне редко, так как сегодня техника оснащена навесной системой со встроенным гидроцилиндром. Пользователи отмечают, что земля, перепаханная таким плугом, более однородная и ровная, но при этом значительно увеличивается радиус разворота, что не всегда есть уместным и возможным;
    • конские. На конной тяге сегодня плуги используются крайне редко, но все же такой тип обработки земли еще можно встретить. Его целесообразно использовать в тех местах, куда техника попросту не доберется.
  3. По назначению. Плуг широко используется потребителями непосредственно для обрабатывания почвы. Но также его применяют для работ под водой, для прокладки кабеля, во время добычи нефти.

Как сделать плуг для минитрактора своими руками?

Главное преимущество самодельного плуга для минитрактора своими руками — это его дешевизна. Все-таки стоимость навесного оборудования может быть достаточно высокой и не каждый сможет его себе позволить. Однако в мастерской каждого мужчины найдется набор инструментов и необходимые материалы для изготовления плуга любого вида.

Самым простым и оптимальным решением будет изготовление 2-корпусного плуга к мототрактору с лемехами и отвалами. Этот вид испробовали очень многие фермеры, он прошел испытание временем и разными типами почв. На чертеже вы найдете все необходимые размеры деталей, их форму.

Этапы работы:

  1. Для начала необходимо сделать раму, на которой и будут крепиться все остальные элементы. Вам необходим профиль с любым сечением, толщиной около 3 миллиметров. Форма рамы будет зависеть от количества рабочих инструментов и типа управляющего элемента;
  2. После этого можно сделать лемех. Для его основы берется диск от циркулярной пилы.

    Режущую часть будущего инструменты необходимо очень хорошо обработать, а также заточить под углом в 45 градусов;

  3. Отвал делается из трубы диаметром в 50 сантиметров и толщиной стенки в 0,5 сантиметра. Заготовка вырезается резаком и шлифуется болгаркой;
  4. После того, как все детали будут изготовлены, можно переходить непосредственно к созданию полноценного устройства.

    Вам понадобится лист из стали толщиной около 3 миллиметров, на который прикрепляется лемех. Боковая панель стойки приваривается вертикально к стальному листку и лемеху. Эта панель должна на 4-7 миллиметров заходить на лемех и быть приподнятой выше лезвия на 6-8 миллиметров. Затем к лемеху прикрепляется отвал таким образом, чтобы вся конструкция была цельной.

Как видно, сделать плуг для минитрактора достаточно несложно. Важно лишь тщательно изучить схему и иметь все необходимое для работы.

Настройка плуга перед работой

После установки нельзя сразу приступать к работе плугом. Его нужно настроить. Это необходимо для того, чтобы инструмент мог в полной мере справляться со своими задачами. Вам нужно проверить исправность каждого элемента, смазать маслом, закрутить шурупы.

Обратите внимание на такие важные моменты перед настройкой плуга на минитрактор:

  • если вы будете работать на тяжелых почвах, тогда плуг нужно утяжелить с помощью специального металлического диска, который монтируется на раму;
  • лезвия можно затачивать точильным камнем;
  • во время работы на лезвия может налипать грязь и корни растений. Их нужно очищать, так как увеличивается сопротивление и инструменту будет крайне сложно работать;
  • если вам нужно провести какие-либо работы с поднятым плугом, под него обязательно подкладывается какая-нибудь подставка. Если плуг опустится на человека, это может быть опасно для здоровья и жизни;
  • подшипники смазываются каждый день;
  • после окончания всех работ с плугом и минитрактором, его нужно тщательно почистить, отмыть от грязи, просушить и смазать маслом, защищая его тем самым от коррозии и затупления лезвий.

Многие владельцы не знают, как настроить плуг перед работой. Это достаточно просто сделать, но при этом весь процесс играет важную роль в продуктивности дальнейшей работы. Итак, регулировка плуга на минитрактор проводится в несколько этапов:

  1. Настройка глубины. Вы можете найти болт регулировки колес на внешней части квадратной трубы. Если его прокручивать, можно контролировать глубину вспашки. Так, по часовой стрелке — глубина увеличивается, против часовой стрелки — уменьшается;
  2. Настройка ширины вспахиваемого участка. Ширину можно увеличить, если растянуть длину регулирующей тяги поперечного вала;
  3. Настройка уровня стороны рамы. Чтобы выровнять ту или иную сторону, нужно соответствующую штангу;
  4. Настройка переднего и заднего уровня рамы. Для этого нужно или растянуть, или стянуть переднюю штангу корпуса.

Источник: https://pro-traktor.ru/minitraktory/samodelnyj-plug.html

Плуг для минитрактора: регулировка, настройка, своими руками, чертежи, как правильно сделать — Спецтехника Инфо

  1. Актуально
  2. Адаптеры
  3. Бороны
  4. Веткоизмельчители
  5. Грабли
  6. Грунтозацепы
  7. Дровоколы
  8. Картофелекопалки
  9. Картофелесажалки
  10. Каток, аэратор
  11. Культиваторы
  12. Кит набор
  13. Окучники
  14. Опрыскиватели
  15. Переходник для косилки
  16. Печи
  17. Плоскорезы
  18. Плуги
  19. Полуоси и дифференциалы
  20. Прицепы
  21. Сеялки
  22. Сцепки
  23. Снегоуборщики
  24. Фрезы
  25. Ходоуменьшители
  26. Чеснококопалки
  27. Чеснокосажалки
  28. Разное оборудование
  • Переходник для косилки (ПК1)
  • Снегоуборщик Zirka 61 (СП1)
  • Снегоуборщик Нева (СП2)
  • Чеснококопалка для мототрактора (ЧК1)
  • Чеснококопалка для минитрактора (ЧК2)

В данной статье мы рассмотрим такой важный момент, как настройка плуга для минитрактора перед началом работы.  На сегодняшний день существует большое количество различных минитракторов, мототракторов и плугов. Мы же будем рассматривать мототрактор со специальным адаптером для навесного оборудования с трехточечным креплением и двухкорпусным плугом. Глубину пахоты будем настраивать среднюю — 20 см.

Перед настройкой плуга необходимо найти ровную площадку. Когда вы разместили мототрактор с поднятым плугом на ровной поверхности, нужно подставить под левые колеса (переднее и заднее) деревянные бруски высотой 18 см.

Здесь нужно учесть один важный момент: если у вас трактор с полным приводом (4 x 4), то брус для переднего колеса должен быть выше, чем для заднего, на несколько сантиметров, если минитрактор с задним приводом (4 x 2) — брус для переднего и заднего колеса должен быть одного размера.

Теперь разберемся, почему у нас брусы по 18 см, в то время как плуг мы настраиваем на глубину 20 см? Все дело в том, что при пахоте центр тяжести будет смещен в сторону правого колеса. Левое колесо будет идти по более мягкому грунту, все это приведет к тому, что левое колесо будет буксовать и немного зарываться в землю.

Значит, чтобы обеспечить пахоту глубиной 20 см, нужно учесть примерную погрешность в несколько сантиметров, на которые будет зарываться левая сторона.

Что нужно знать о плуге для мини-трактора?

Трактора уже давно и прочно вошли в жизнь современного человека. Данная техника применяется в любых сферах: строительство, сельское хозяйство, лесная и горнодобывающая промышленность. Однако любой, даже самый современный и мощный трактор, будет бесполезен без навесного оборудования.

https://www.youtube.com/watch?v=WA4re6j5lKE

Именно такие агрегаты определяют функциональность и область применения трактора. Если затронуть тему сельского хозяйства, то наиболее используемым оборудованием будет плуг. Это устройство применяется для подготовки посевных площадей.

Учитывая, что в настоящее время, повышенным спросом пользуется малогабаритная техника, мы рассмотрим плуг для мини-трактора. В частности, разберёмся в конструктивных особенностях, и приведём схему для самостоятельного изготовления.

Выбираем модель

Любое оборудование подбирается исходя из поставленных задач, и мощности техники. Кроме того, плуг должен быть достаточно прочным и хорошо выдерживать динамические нагрузки. Данный вид навесного оборудования производится различными компаниями.

Среди представленного ассортимента большой популярностью пользуются плуги китайского производства. Обычно это дешёвые и универсальные изделия, которые могут работать практически с любыми мини-тракторами, имеющими аналогичное устройство ВОМ.

Производительность зависит от количества корпусов. Число корпусов (рабочих секций) может доходить до четырёх. Однако такие агрегаты весьма требовательны к мощности двигателя тягача: маломощный трактор просто не потянет четырёхкорпусный плуг.

Поэтому для малогабаритной техники, оптимальным вариантом будет двухкорпусный плуг для мини-трактора. Однокорпусные модели ориентированы на работу с мотоблоками, поэтому используются только на небольших территориях, до 10 соток.

Двухкорпусный плуг – это оптимальное сочетание лемехов и отвалов, которое часто дополнено подплужниками: устройствами для вскрытия дёрна. Такие конструкции пользуются повышенным спросом у фермеров, и часто изготавливаются кустарным способом.

Особенности конструкции

На рынке сельхозоборудования присутствует три категории плугов. Каждая группа подходит для выполнения определённых видов работ, имеет свои преимущества. Рассмотрим основные модификации.

Лемешно-отвальный

Такие модели часто называют оборотными плугами. При завершении прохода, разворачивается оборудование, а не техника. Это существенно увеличивает производительность.

Конструкция состоит из клиновидных лемехов, которые вскрывают грунт на заданную глубину, попутно переворачивая и дробя пласт. Глубина вспашки определяется опорными шасси, для работы требуется техника, мощностью от 18 л. с.

Дисковые

В основе оборудования лежат вращающиеся роторы (стальные диски) и отвалы. Дисковые модели оптимально подходят для обработки сложных и целинных участков.

Основное преимущество таких моделей заключается в измельчении корневищ кустарников и растительных остатков, поэтому агрегаты используются там, где другие модификации будут не эффективны.

Сделай сам

Если нет возможности или желания приобретать готовое оборудование, можно сделать плуг самостоятельно. Обратите внимание, что для самодельной конструкции не подойдёт лом чёрного металла, который завалялся на даче или в гараже.

На все элементы ложится довольно высокая нагрузка, поэтому здесь применимы только легированные стали и металл, способный выдерживать динамическую нагрузку. Прежде чем приступить к сборке, советуем заготовить чертежи.

Схематичное изображение изделия поможет определиться с количеством материала, продумать способ агрегатирования к тягачу и рассчитать оптимальный угол лемеха.

Для начала нужно изготовить раму: это сварная конструкция из толстостенной трубы или швеллера. Рекомендуем сразу определить место крепления основных элементов плуга, в частности, дышла, опорных шасси и лемехов.

Затем делаем стойку плуга: металлическую пластину с регулировочными отверстиями. Данный элемент обеспечивает настройку глубины вспашки и обеспечивает оптимальный угол вхождения лемеха в грунт.

Лемех и сошник делают из инструментальной стали. Угол изгиба сошника – 80 градусов, лемеха: 150. Учтите, что это средние значения, оптимальный изгиб можно рассчитать самостоятельно. Лемех лучше делать съёмным, это упростит заточку режущей кромки перед использованием.

Для изготовления отвала подойдёт металлический лист, толщиной не менее 3-х миллиметров. Для регулировки угла наклона, отвал можно соединить с сошником при помощи дверных петель.

После монтажа, плуг, собранный своими руками нужно отрегулировать на ровной поверхности, и провести контрольную вспашку.

Обратите внимание, что кустарное производство обойдётся вдвое дешевле приобретения самой бюджетной модели плуга. При этом, в собственную конструкцию можно вносить изменения, усовершенствуя изделие.

РАССКАЖИ ДРУЗЬЯМ

Источник: http://mastertraktor.ru/navesnoe-oborudovanie/plug-dlya-mini-traktora.html

Как правильно отрегулировать плуг на минитракторе – подробная инструкция

В интернет-магазине Moto Store, в широком ассортименте представлены разные модели зарубежной техники для вспашки и других сельскохозяйственных работ. Наши трактора отличаются: демократичной ценой, высокой производительностью, предельной надежностью, длительным сроком эксплуатации.

Когда нужна регулировка плуга на минитракторе

Обработка почвы с использованием механизированной техники необходима. Вспашка создает благоприятные условия: влажности, воздухообмена для роста полезных культур. В процессе пахоты ведется подготовка для посева, запахиваются остатки предыдущих растений: коренья, ботва, жнивье. Чтобы снизить нагрузку тяжелого труда используются трактора, минитрактора со специальными насадками, в частности, плугами.

Правильная регулировка сельскохозяйственного инструмента для большой или средней глубины пахоты позволит достичь прекрасных результатов при вспашке земли, что благоприятно отразится на будущем урожае. К минитракторам можно цеплять разное навесное оборудование, например, использовать плуги: один, два, три корпуса. Однако вне зависимости от конструкционных особенностей моделей, принцип действия заложен один – лемеха поднимают земляные пласты и изменяют положение почвы.

Зачем учитывать свойства почвенного покрова

Плуги для сельскохозяйственной техники бывают:

  • дисковыми;
  • оборотными;
  • роторными.

У лемешно-отвальных конструкций, лемеха расположены под определенным углом и представляют собой клинья. Это позволяет достичь криволинейного отвала с интенсивным дроблением почвенного покрова. В вопросе выбора подвесного оборудования для минитракторов необходимо учитывать структуру пахотной земли.

Требуемая регулировка плуга на минитракторе во многом зависит от свойств почвы. Например, твердую землю с большим увлажнением обрабатывают дисковыми сферическими конструкционными элементами. Острые края подвесного оборудования эффективно приподнимают и разрезают любой пласт для последующих работ. Неотрегулированное приспособление снизит полезную нагрузку, в недостаточной степени разрыхлит почвенный покров и отразится на плодородии.

Начало регулировочных работ

Чтобы решить, как отрегулировать плуг на минитракторе необходимо учесть: рельеф, тип почвы, засоренность бесполезными культурами и прочие условия. Глубина пахоты может составлять до 50 см. Для ухоженных земель будет достаточно средней степени обработки, когда ножи углубляются в почвенный покров ориентировочно на 20 см. В качестве примера можно взять двусторонний плуг и минитрактор оснащенный специальным приспособлением для крепления подвесного оборудования.

Начало настройки осуществляется на асфальтированной, ровной поверхности. Под левые колеса минитрактора с поднятым плугом кладут небольшие бруски 17-19 см. Если агрегат полноприводный, под заднее колесо подставляют доску на несколько сантиметров ниже. В примере с техникой, где ведущий привод задний, бруски должны быть одинакового размера.

Как отрегулировать плуг на минитракторе: порядок действий

Бруски 17-19 см выбирают из расчета настройки подвесного оборудования на вспашку глубиной 20-22 см. Разница объясняется изменением центра тяжести минитрактора в процессе вспахивания, когда он смещается в правую сторону. Левые колеса будут катиться по мягкой почве и начнут слегка буксовать. Поэтому для обеспечения требуемой глубины пахоты, учитывается неизбежная погрешность в несколько сантиметров.

Теперь необходимо выставить первый корпус плуга, дабы обеспечить ширину культивирования почвы. Отступ от крайней точки лемеха до плоскости внутреннего колеса должен быть 10% ширины захвата корпуса плуга. Апробировать придется и расположение лемеха, чтобы режущая часть плотно прилегала к поверхности, то есть опустить плуг к земле. Следует обратить внимание на полевую доску, чтобы она была приподнята на 2-3 сантиметра и в процессе пахоты не касалась дна борозды.

О полевой доске

В вопросе, как правильно отрегулировать плуг на минитракторе необходимо предусмотреть настройку полевой доски относительно оси техники, так как в процессе пахоты на плуг влияет сопротивление при обработке, прижимная сила. То есть от расположения подвесного механизма зависит, какой будет работа, легкой или сложной. Если задняя часть полевой доски значительно приподнята, минитрактор будет уводить вправо. Когда она утопает в почве, трактор поведет влево.

Неправильное выставление полевой доски создаст дополнительные трудности при пахотных работах: повышаются нагрузки на минитрактор, управление агрегатом усложняется, что в конечном итоге повышает затраты труда. Поэтому крайне важно точно выставить положение полевой доски.

Источник: https://moto-store.com.ua/kak-otregulirovat-plug

Плуг для минитрактора: регулировка, настройка, своими руками, чертежи, как правильно сделать

Плуг для минитрактора необходим для того, чтобы обрабатывать землю перед посадкой растений. Наличие агрегата позволяет повысить производительность труда. В магазинах представлен широкий выбор сельскохозяйственных инструментов, поэтому владельцы приусадебных участков найдут технику для сада и огорода. С ее помощью можно быстро обработать участки земли большой площади.

Для работ в саду подходят минитракторы, они имеют навесное оборудование. Купив плуг, можно быстро вспахать землю, подготовить ее для посадки растений.

Разновидности плугов

Плуг на трактор можно приобрести готовый, но есть возможность сделать его своими руками. Обработка земли является сложной операцией, которую выполняют перед посевом сельскохозяйственных культур и после сбора урожая.

Модели плугов разные, но их объединяет строение. Изделие имеет лемех, выполненный из металла, им переворачиваются пласты земли. Мотоблок едет по полю, а лемех тянется за ним, при этом переворачивается верхний пласт земли, уничтожаются сорняки. Это происходит потому, что их корни подрезаются лемехом, в результате сорные растения после вспашки оказываются глубоко в земле. Они не могут прорасти и погибают.

В процессе вспашки происходит рыхление земли, она становится рассыпчатой и насыщается кислородом. Есть разные виды плугов, поэтому при выборе инструмента нужно учитывать площадь земельного участка, тип почвы и другие показатели, тогда качество обработки земли будет высоким.

Оборотный плуг

Производители делают лемеха в форме пера, они загнуты кверху. Оборотный плуг для минитрактора предназначен для обработки твердого грунта. После вспашки почва становится мягкой, она начинает рассыпаться, а сорняки появляются реже.

Как сделать плуг к минитрактору своими руками

Изготовление плуга своими руками станет хорошим вариантом для тех садоводов, которые желают сэкономить. Оснастку выполняют из уже имеющихся в хозяйстве материалов, подходят детали со старой сельскохозяйственной техники.

Самодельный плуг для минитрактора хорош тем, что его создают с учетом типа почвы на участке. При изготовлении агрегата принимают во внимание сельскохозяйственные культуры, которые будет выращиваться на земле. Если есть необходимость, для разных участков можно сделать разные виды плугов.

Магазинная продукция часто требует доработки, а самодельное изделие лишено многих недостатков.

Конструкция, выполненная из качественных материалов, не требует усиления. Благодаря тому что изделие делают из деталей, которые уже есть в домашнем хозяйстве, удается снизить расходы.

Смотрите »  Цветная электросхема трактора МТЗ-82 старого образца

Самодельные плуги минитракторов хороши тем, что они создаются под уже имеющуюся сельскохозяйственную технику. При устройстве плуга необходимо учитывать мощность трактора, его производительность. Если возникнет необходимость, можно дополнительно укомплектовать его другими инструментами. Это позволит выполнять комбинированную обработку земельного участка.

Самостоятельно можно сделать отвальные инструменты, их рабочая часть выполнена в виде клиньев. Своими руками собирают дисковые плуги, они подходят для обработки твердых и тяжелых грунтов. Ими выполняют предварительную вспашку земли. Она разрезается ножами, выполненными в виде металлических дисков. Переворачивание пластов осуществляется с помощью отвальных элементов.

Высокую производительность имеют роторные изделия, но их сложно сделать в домашних условиях. Чаще всего собирают двухкорпусный плуг, его рабочие инструменты выполнены в виде лемехов. Имеется отвал. Это проверенная модель, которую выбирает большинство фермеров. Конструкцию можно дополнить подплужниками, они срезают верхний задернованный слой почвы.

Самодельный агрегат состоит из рамы, на нее крепятся детали. Для изготовления основания используется металлический профиль, он может быть прямоугольного или круглого сечения. Его толщина должна быть не менее 2-3 мм. Рабочие корпуса крепятся на раму, на нее же монтируют вспомогательные элементы.

Форма рамы зависит от того, какой управляющий элемент будет установлен на агрегате. Она должна соответствовать количеству инструментов, используемых в работе.

Перед тем как начинать работу над созданием лемешно-отвального плуга, следует учесть следующие геометрические особенности изделия:

  1. Лемех. Это нижняя часть агрегата, она врезается в грунт.
  2. В процессе перемещения плуга пласт земли сдвигается к отвалу. Он переворачивает его, разбивает на части. Грунт сдвигается в борозду.
  3. Для того чтобы придать плугу правильное направление движения, необходима полевая доска. Благодаря установке этого элемента агрегат не смещается в сторону необработанной земли.

Для крепления инструмента на несущей раме нужна стойка, она удерживает нож. Строение лемеха следующее:

Благодаря этим элементам инструмент проникает в грунт. Двухкорпусный плуг подходит для обработки земельных участков небольшой площади.

Изготавливая агрегат, необходимо обращать внимание на форму режущей части и ее размеры. Они определяют то, насколько эффективно будет работать изделие. Эти показатели оказывают влияние на глубину погружения плуга в почву, а также на объем обрабатываемой земли.

Смотрите »  Обзор японских минитракторов Исеки

Плохо, если при вспашке земли изделие выходит наружу или глубоко зарывается в почву. Если сборка агрегата была выполнена правильно, при движении вперед он двигается ровно, не отклоняясь от траектории.

Решив сделать плуг для минитрактора своими руками, необходимо подготовить чертежи плуга. Повышенного внимания при изготовлении требует угол кромки, входящей в землю, а также угол изгиба лопастей.

Если угол кромки подобран правильно, изделие легко входит в грунт. Лучше всего устанавливать элементы под углом 40°. Если он будет более острым, то агрегат выскользнет наружу, а при большом угле не сможет выполнить задачи, ведь он будет застревать в земле.

Изгиб лопастей влияет на угол отвала. Чем больше размер элемента, тем больше земли он захватывает за 1 проход. Но приняв решение сделать большую конструкцию, нужно учитывать, что из-за этого увеличится нагрузка на минитрактор.

Основная часть нагрузки приходится на лемех, поэтому его нужно делать из толстолистной стали. Необходимо приобрести подходящий лист металла. Форма элемента может быть следующей:

  • винтовая;
  • цилиндрическая;
  • полуцилиндрическая.

Угол изгиба лемеха должен соответствовать тому, под каким размещена лопасть. Крепление держателя фиксируют к этому же элементу. Составляя чертеж, необходимо стремиться к его упрощению, ведь своими руками можно сделать агрегат с минимальным количеством деталей. Он должен быть простым и функциональным.

Двухкорпусное изделие состоит из нескольких рам, на них навешивают разные инструменты. Они жестко соединены между собой. С помощью 2х корпусной системы можно быстро вспахать и проборонить землю.

Если участок небольшой площади, для его обработки достаточно однокорпусного решения. Раму делают из металлической трубы, имеющей прямоугольное сечение. С одной стороны находится режущая часть изделия, а с другой стороны приваривают колесо и делают крепеж.

Когда работа над чертежом будет завершена, нужно сделать деталировку. После этого необходимо составить список материалов, а потом сделать выкройку, по которой будут очерчены контуры изделия.

Создавая агрегаты для минитрактора, нужно использовать легированные стали. Они прочные, выполненная из них конструкция не будет хрупкой. Использование такого материала повышает износостойкость изделия.

Для изготовления отвала лучше использовать листосгибочные станки. Если их нет, то в работе можно использовать тиски и наковальню. Металлический лист вырезают и загибают, действуя поэтапно.

Чтобы ускорить процесс изготовления, можно вырезать элемент по шаблону из баллона или трубы, задав форму клина. В этом случае нижняя часть отвала должна быть усилена. Повысить прочность можно, приварив металлическую ленту толщиной 5 мм. Поверхность затачивают, на обратной стороне изделия устанавливают держатель. В нем можно сделать крепления, с их помощью будет легко обрабатывать грунт на разной глубине.

На плуг устанавливают колеса. Они должны быть размещены так, чтобы конструкция находилась в равновесии. По ширине отвала фиксируют большие колеса диаметром 20 см, а с противоположной стороны посерелине ставят меньшее, имеющее диаметр 10 см.

Своими руками можно сделать конный плуг. Он предназначен для вспахивания и культивации почвы. С его помощью можно боронить землю, но этим сфера применения не ограничивается. Используя плуг, можно сделать траншею под ленточный фундамент, выкопать дренажные каналы и произвести другие строительные работы.

Конский плуг устанавливают на минитрактор. Работа может быть выполнена усилиями 2 человек. При этом 1 из них должен управлять минитрактором, а обязанностью другого становится управление плугом. Самодельный агрегат равномерно обрабатывает землю, верхние слои почвы не разрушаются.

Как настроить плуг на минитрактор

После того как агрегат будет установлен, приступают к его настройке. Регулировка плуга на минитрактор должна быть сделана обязательно. Каждый элемент следует проверить, смазать маслом. Внимательно осматривают колеса на плуге, закручивают шурупы на всех элементах конструкции.

Настройка плуга может быть выполнена своими силами. Необходимо проверить каждое крепление, отрегулировать угол поворота. Если агрегат будет использован на тяжелых почвах, его нужно утяжелить. Это делают путем установки металлического диска, его монтируют на раму. Для того чтобы правильно отрегулировать изделие, делают следующее:

  1. Настраивают глубину. На внешней части трубы расположен болт, позволяющий осуществить регулировку колес. Если крутить его по часовой стрелке, будет увеличена глубина обработки почвы.
  2. Выполняют настройку ширины захвата земли.
  3. Настраивают уровень рамы. Для этого стягивают переднюю штангу или выполняют ее растягивание.

На плужок можно прицепить дополнительное оборудование. Навеска устройств, используемых для обработки земли, может быть выполнена своими силами. Если элементы будут установлены неправильно, плуг будет плохо обрабатывать землю.

Полезные советы

Для того чтобы заточить лезвия, необязательно обращаться в специализированные организации. Достаточно использовать для этой цели точильный камень.

Во время работы на участке на агрегат может налипнуть земля. Она увеличивает сопротивление, поэтому ее следует счищать с лезвия. Аналогично стоит поступать с корнями растений.

Работая в поле, необходимо ежедневно смазывать подшипники. Это увеличивает срок службы агрегата. После завершения обработки плуг моют, сушат и смазывают маслом, защищая изделие от коррозии.

Источник: https://SpecMahina.ru/traktor/plug-dlya-minitraktora.html

Самодельные плуги для минитракторов видео

Плуг – орудие труда, предназначенное для вспахивания твердой почвы и используемое человеком с древних времен. Целевое применение плуга определяет его технические и качественные характеристики: конструкцию рамы и режущего элемента, крепежные механизмы и упоры, материал изготовления и его толщину.

Общие характеристики

Плуг по своему предназначению бывает нескольких видов:

  • ручной – для пахоты мягкой земли малой площади;
  • конный – применяется в ситуациях, когда нужно обработать землю, доступ к которой ограничен для спецтехники;
  • с канатной тягой – помогает обрабатывать почву в труднодоступных местах, например, в горах или на болоте;
  • навесной – работает в связке со специальной техникой, позволяет снизить радиус разворота во время последовательного вспахивания;
  • прицепной – плуг общего назначения.

Упомянутые виды плугов, в свою очередь, подразделяются на следующие подвиды:

  • однокорпусный;
  • двухкорпусный и более;
  • дисковые – оборотные;
  • роторные.

Общепринятая конфигурация инструмента для вспахивания, который можно сконструировать своими руками, отражена на рисунке 1.

Основные части конструкции корпуса имеют следующие детали:

  • долото – накладка на режущую часть;
  • лемех – съемный «нож»;
  • крыло, грудь и перо отвала;
  • углосним – срезает углы с пластов почвы;
  • стойка – крепежный элемент.

Современные технологии позволяют изготовить плуг своими руками. Можно сконструировать его по своим чертежам или модифицировать готовый под свои нужды. Орудие труда, изготовленное самостоятельно, обладает рядом преимуществ и характерными конструктивными особенностями.

Особенности самодельной модели

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды. Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы. Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата. После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.

Материалы и инструменты

Изготовление самодельного плуга для мини-трактора требует наличия основного инструмента:

И дополнительного инструмента, список которого определяется конструкцией конкретного механизма и условиями его производства.

Материалами, составляющими основную конструкцию, должны быть заготовки из прочной стали. Нарушения их целостности – трещины, деформация, сильная ржавчина – недопустимы.

Список материалов, которые могут понадобиться:

  • толстопрофильный листовой металл высокой прочности;
  • металлические уголки и пластины достаточной толщины;
  • болты различного калибра;
  • дополнительные наименования (шайбы, подшипники, пружины), определяемые характеристиками конкретной конструкции.

Как сделать?

Для того чтобы облегчить процесс сборки плуга для мини-трактора, можно пойти путем реконструкции другого одноимённого орудия труда, используемого в связке с тягловыми объектами: конный плуг или предплужник от пашущего механизма большого трактора.

Сборка нужного агрегата требует составления правильных чертежей. Их наличие обеспечит оптимизацию конструкции, уменьшение количества составных деталей, простоту и качество сборки.

На чертежах должны быть отмечены размеры элементов, тесно связанные с габаритами мини-трактора, свойствами обрабатываемой почвы. В процессе изготовления важно придерживаться данных параметров.

На этапе проектирования стоит вырисовать отдельно каждую деталь, имеющую неправильную форму, с соблюдением натуральной величины. В дальнейшем из таких чертежей можно будет создать лекало для переноса изображения детали на металлическую заготовку. Некоторые вариации чертежа плуга показаны на рисунке 2 и 3.

Рассмотрим два варианта изготовления плуга для мини-трактора.

Из конского плуга

Данная конфигурация плуга, агрегатируемая с мини-трактором, считается наиболее простой в изготовлении. Вся работа по реконструкции конного плуга сводится к тому, чтобы приспособить к нему раму, имеющую специальный механизм крепления, оснастить его колесом (при необходимости) и утяжелителем.

Конный плуг состоит из корпуса и двухсторонней рамы, которая служит механизмом крепления к упряжи животного и средством управления процессом вспахивания. Простейшая его конфигурация показана на фотографии 4.

В данном случае нужно реконструировать крепежную часть конного плуга в ту, которая будет инсталлироваться на мини-трактор с применением наименьших усилий. Упростить этот процесс можно путем изготовления фаркопа для тракторного крепления. Его экземпляр показан на фотографии 5.

Тягово-сцепное устройство – простое в изготовлении. Широкая пластина, имеющая в краях по два горизонтальных отверстия с внутренней резьбой, дополняется выступом посередине, в который вкручивается/вваривается форкопный шар с ножкой. По центру пластины крепится деталь Г-образной формы, служащая стопорным механизмом для рамы плуга, одетой на фаркоп. Пластина помещается между двумя «ушами» тракторного крепления, фиксируется при помощи четырех болтов.

Приведенная на фотографии 4 модификация конного плуга, оснащена специальным колесом. Оно служит упором для рамы конструкции, с его помощью можно регулировать глубину вхождения плуга в почву.

Регулировка осуществляется при помощи простого механизма – скобы с резьбой, в которую вкручивается зажимной болт. Стойка колеса может вертикально двигаться внутри скобы. Болт фиксирует ее в нужном положении. Данная конструкция позволяет при необходимости двигать скобу вдоль рамы плуга.

Само колесо выполнено из металлического обода, спиц и барабана оси. Для его изготовления можно использовать металлическую ленту 300х50 мм, арматурные прутья, кусок трубы с диаметром равным диаметру оси колеса.

Металлическая лента изгибается в виде обруча, ее края свариваются между собой, сварной шов шлифуется шлифовальным или отрезным кругом болгарки. Отрезок трубы, равный ширине ленты, укладывается в центр круга. Измеряется расстояние от обода до внешней поверхности трубы – барабана. Арматурные спицы будут равны этому расстоянию. Полученные заготовки свариваются между собой. Для улучшения характеристик кручения колеса в барабан можно вварить подшипник соответствующего диаметра. Это снизит трение и уменьшит нагрузку на ось колеса.

Описываемая конструкция плуга может эксплуатироваться двумя способами. В первом случае понадобится второй человек, который будет управлять плугом сзади, корректируя линию борозды. При этом «управляющий» осуществляет нажим на раму, необходимый для достаточного погружения лемеха в землю.

Во втором случае присутствие помощника необязательно. Плуг утяжеляется и движется сам по себе. В качестве груза может выступать кусок тяжелого металла или камень, заключенный в оправу. Утяжелитель размещается с края, удаленного от трактора. В таком случае давление на лемех будет максимальным при имеющемся весе. Для того чтобы груз не переворачивал плуг, его стоит закреплять с нижней стороны рамы.

При эксплуатации плуга без второго человека стоит учитывать фактор искривления борозды. Простота описанной конструкции предполагает «плавание» плуга из стороны в сторону. Для устранения этой проблемы необходимо обустроить его «жесткое» сцепление с трактором. В таком случае тягловый механизм будет править полосу борозды.

Из предплужников

Предплужник – элемент тракторного плуга, служащий для срезания верхнего слоя почвы в процессе ее вспахивания. Фотография 6.

Его форма схожа с рабочим корпусом плужного лемеха, а размер вполовину меньше. Данный факт позволяет эффективно использовать предплужник в качестве плуга для мини-трактора.

В процессе конструирования понадобится сварить раму, которая будет удерживать предплужник и крепиться к фаркопу трактора, а также оснастить ее колесом упора.

При создании чертежей данной конструкции стоит учитывать мощность трактора, состояние обрабатываемой почвы, объем будущих работ. Если предполагается вспахивание большой площади земли, можно использовать два предплужника на одной раме. В таком случае плуг получится двухкорпусный. Это необходимо для того, чтобы снизить нагрузку на один корпус лемеха и уменьшить его износ.

Процесс сборки конструкции, ее инсталляции на трактор схож с реконструкцией конного плуга. Изготавливается рама похожей конфигурации, колесо, крепления для стойки лемеха и всей конструкции к фаркопу. Монтируется утяжелитель или ручки управления, предназначенные для ручной коррекции борозды.

Техника безопасности

В процессе эксплуатации самодельного плуга необходимо соблюдать соответствующие меры безопасности. Среди них можно выделить наиболее важные пункты.

  • в момент движения плуга по борозде недопустима его настройка по высоте, очистка колеса и лемеха от земли и другие манипуляции, связанные с участием человека;
  • все узлы соединений должны быть надежно закреплены – люфт недопустим;
  • необходимо осуществлять своевременную очистку механизмов и заточку режущих элементов;
  • все действия производить только с обездвиженным плугом при выключенном тракторе.

Для обеспечения безопасности труда важно производить работы, соответствующие техническим характеристикам конкретного аграрного механизма. Превышение нагрузок может привести к быстрому износу, повреждениям агрегата и нанесению вреда здоровью человека.

О том, как сделать плуг на мини-трактор своими руками, смотрите в следующем видео.

Обработка земли перед посадкой растений — это самый важный этап в огородничестве. Однако аграрии знают, насколько тяжелый и изнуряющий это труд. Но мы же живем в век прогресса, где большую часть работы берет на себя техника. Благо сегодня в продаже есть широкий выбор минитракторов и мототракторов, которые способны выполнить любую работу по уходу за садом и огородом, облегчив тем самым участь человека.

Для выполнения разных видов работ на минитракторе существует навесное оборудование — это инструменты, с помощью которых техника и обрабатывает землю, засыпает клубни, выкапывает урожай, перевозит, а также убирает приусадебный участок, чистит снег, и выполняет много чего еще. Плуг для минитрактора — это самое важное навесное оборудование, которое должен иметь каждый, у кого есть земельный участок и спецтехника.

В данной статье мы рассмотрим виды плугов на мототрактор и минитрактор, как правильно их отрегулировать, как сделать своими руками.

Виды и предназначение плуга к минитрактору


Обработка земли — это наиболее сложная и трудоемкая процедура в выращивании фруктов и овощей. Почву нужно обработать перед посевом и после уборки урожая. Облегчить эту работу как раз и может плуг. Это навесное оборудование для минитрактора имеет металлический лемех, которым он и переворачивает землю. Очень давно человек сам должен был тащить за собой лемех, чуть позже — эту работу выполняли животные, а сегодня — техника.

Основная задача плуга для мототрактора — переворачивание верхнего пласта почвы. Таким образом уничтожаются все сорняки. Лемех подрезает уже принявшиеся растения, разрушая их корневую систему, а также семена сорняков при переворачивании земли оказываются достаточно глубоко, благодаря чему также погибают и не прорастают. В процессе вспашки земля разрыхляется, становится более рассыпчатой, насыщается кислородом.

Плуг для мототрактора и минитрактора бывает таких типов:

  1. Дисковый. Устройство имеет форму сферических дисков, которые циркулируют на подшипнике. Края у дисков острые, поэтому они очень легко разрезают землю. Чаще всего такой инструмент используется на очень затверделых или очень влажных почвах;
  2. Оборотный или перекидной. Конструкция имеет вид клиньев, расположенных под небольшим градусом. В итоге вы получите криволинейный отвал измельченной почвы;
  3. Роторный. Это уже боле современный инструмент, который представляет собой подвижный вал, на который монтируются ряд лемехов. Минитрактору с таким устройством работать гораздо легче и быстрее, так как ему не нужно следовать строгой прямой линии движения.

Самым оптимальным решением будет двухкорпусный плуг для минитрактора — имеющий два лемеха. Хотя однокорпусные модели тоже пользуются спросом у владельцев небольших участков.

Плуги для минитрактора также делятся на такие виды по разным критериям:

  1. По способу пахоты. Делятся на такие подвиды:
  2. бороздные;
  3. для образования свальных гребней;
  4. гладко пашущие;
  5. По типу крепления. В свою очередь данный вид делится на следующие подвиды:
  6. навесные. Такой инструмент способен подняться лишь благодаря специальной навеске. Количество корпусов зависит лишь от модели самого трактора. Достоинств здесь достаточно много: маленькая масса конструкции, небольшой радиус поворота, мало деталей. К недостаткам можно отнести лишь то, что трактор не сможет работать с плугом с большим количеством корпусов;
  7. полунавесные. Данный вид приводится в рабочее состояние благодаря специальной навеске и колесам, которые расположены на самом плуге. Количество корпусов зависит от типа трактора — с тягой до 3 тонн плуг может иметь до 6 корпусов, до 5 тонн — не больше 12 корпусов. Конечно, работать с таким количеством корпусов гораздо удобнее, однако значительно увеличивается радиус разворота и появляется огромное число конструктивных деталей;
  8. прицепные. Приводится в рабочее состояние только при помощи колес. Современные аграрии его используют крайне редко, так как сегодня техника оснащена навесной системой со встроенным гидроцилиндром. Пользователи отмечают, что земля, перепаханная таким плугом, более однородная и ровная, но при этом значительно увеличивается радиус разворота, что не всегда есть уместным и возможным;
  9. конские. На конной тяге сегодня плуги используются крайне редко, но все же такой тип обработки земли еще можно встретить. Его целесообразно использовать в тех местах, куда техника попросту не доберется.
  10. По назначению. Плуг широко используется потребителями непосредственно для обрабатывания почвы. Но также его применяют для работ под водой, для прокладки кабеля, во время добычи нефти.

Как сделать плуг для минитрактора своими руками?


Главное преимущество самодельного плуга для минитрактора своими руками — это его дешевизна. Все-таки стоимость навесного оборудования может быть достаточно высокой и не каждый сможет его себе позволить. Однако в мастерской каждого мужчины найдется набор инструментов и необходимые материалы для изготовления плуга любого вида.

Самым простым и оптимальным решением будет изготовление 2-корпусного плуга к мототрактору с лемехами и отвалами. Этот вид испробовали очень многие фермеры, он прошел испытание временем и разными типами почв. На чертеже вы найдете все необходимые размеры деталей, их форму.

Этапы работы:

  1. Для начала необходимо сделать раму, на которой и будут крепиться все остальные элементы. Вам необходим профиль с любым сечением, толщиной около 3 миллиметров. Форма рамы будет зависеть от количества рабочих инструментов и типа управляющего элемента;
  2. После этого можно сделать лемех. Для его основы берется диск от циркулярной пилы. Режущую часть будущего инструменты необходимо очень хорошо обработать, а также заточить под углом в 45 градусов;
  3. Отвал делается из трубы диаметром в 50 сантиметров и толщиной стенки в 0,5 сантиметра. Заготовка вырезается резаком и шлифуется болгаркой;
  4. После того, как все детали будут изготовлены, можно переходить непосредственно к созданию полноценного устройства. Вам понадобится лист из стали толщиной около 3 миллиметров, на который прикрепляется лемех. Боковая панель стойки приваривается вертикально к стальному листку и лемеху. Эта панель должна на 4-7 миллиметров заходить на лемех и быть приподнятой выше лезвия на 6-8 миллиметров. Затем к лемеху прикрепляется отвал таким образом, чтобы вся конструкция была цельной.

Как видно, сделать плуг для минитрактора достаточно несложно. Важно лишь тщательно изучить схему и иметь все необходимое для работы.

Настройка плуга перед работой


После установки нельзя сразу приступать к работе плугом. Его нужно настроить. Это необходимо для того, чтобы инструмент мог в полной мере справляться со своими задачами. Вам нужно проверить исправность каждого элемента, смазать маслом, закрутить шурупы.

Обратите внимание на такие важные моменты перед настройкой плуга на минитрактор:

  • если вы будете работать на тяжелых почвах, тогда плуг нужно утяжелить с помощью специального металлического диска, который монтируется на раму;
  • лезвия можно затачивать точильным камнем;
  • во время работы на лезвия может налипать грязь и корни растений. Их нужно очищать, так как увеличивается сопротивление и инструменту будет крайне сложно работать;
  • если вам нужно провести какие-либо работы с поднятым плугом, под него обязательно подкладывается какая-нибудь подставка. Если плуг опустится на человека, это может быть опасно для здоровья и жизни;
  • подшипники смазываются каждый день;
  • после окончания всех работ с плугом и минитрактором, его нужно тщательно почистить, отмыть от грязи, просушить и смазать маслом, защищая его тем самым от коррозии и затупления лезвий.

Многие владельцы не знают, как настроить плуг перед работой. Это достаточно просто сделать, но при этом весь процесс играет важную роль в продуктивности дальнейшей работы. Итак, регулировка плуга на минитрактор проводится в несколько этапов:

  1. Настройка глубины. Вы можете найти болт регулировки колес на внешней части квадратной трубы. Если его прокручивать, можно контролировать глубину вспашки. Так, по часовой стрелке — глубина увеличивается, против часовой стрелки — уменьшается;
  2. Настройка ширины вспахиваемого участка. Ширину можно увеличить, если растянуть длину регулирующей тяги поперечного вала;
  3. Настройка уровня стороны рамы. Чтобы выровнять ту или иную сторону, нужно соответствующую штангу;
  4. Настройка переднего и заднего уровня рамы. Для этого нужно или растянуть, или стянуть переднюю штангу корпуса.

Многие сельскохозяйственные работы выполняются исключительно с помощью специальной техники и оборудования. Сделать их ручным путём невозможно, поэтому, если вы намерены заняться небольшим земледелием на дачном участке или возле частного дома, задумайтесь о предстоящей покупке такого незаменимого приспособления, как минитрактор.

Он позволит эффективно обрабатывать огородную территорию, поскольку экономичный, маневренный и быстрый.

Правда, купить сопутствующие элементы для обработки огорода может не каждый, что связано с их высокой стоимостью. Чтобы решить проблему, можно попробовать сделать самодельный плуг для минитрактора своими руками.

Виды и классификация плугов

В настоящее время на рынке можно встретить несколько видов плугов. Среди них выделяют такие категории:

  • лемешные;
  • дисковые;
  • ротационные;
  • комбинированные;
  • чизельные.

Самым большим спросом пользуются изделия лемешного типа. Их использовали ещё наши предки, при этом прежняя популярность осталась неизменной и до наших дней. Что касается дисковых решений, то чаще всего такие модели незаменимы при обработке тяжелых почвенных составов и участков с повышенной или недостаточной влажностью. В свою очередь, комбинированные и ротационные устройства подойдут для обработки целины.

Последний тип характеризуется сложной конструкцией и узкими сферами применения. При частном земледелии такой вариант неэффективен из-за сложностей в обслуживании и других тонкостей.

Что касается типов тяги, то они представлены следующими категориями:

  1. Тракторная. Считается самой популярной разновидностью плугов. Её выпускают под разные виды техники, включая компактные минитрактора, а также мотоблоки;
  2. Для конной тяги. Популярность подобного решения гораздо ниже. Его необходимо применять на тех участках, где использование трактора нецелесообразно или невозможно из-за отсутствия свободного места;
  3. На канатной тяге. Чаще всего их применяют в местах, куда не может забраться конь. Речь идёт о заболоченных участках с большим уклоном и т.д.

Однако это не вся классификация, есть ещё две категории по типу назначения. Речь идёт об общем и специальном. Представители первой группы способны обрабатывать большинство существующих видов земель, в то время как специализированные модели подойдут для:

  • каменистых почв. Они оборудованы защитными механизмами, которые обеспечивают надёжную защиту от повреждений из-за воздействия крупных камней;
  • оборотные модели. Поставляются с двумя одинаковыми плугами в зеркальном отображении. Чаще всего их используют для гладкой вспашки, когда необходимо получить максимально ровную поверхность без любых борозд и горбов.

Преимущества самодельного минитрактора

Если возникает необходимость обработать землю перед предстоящим выращиванием каких-либо культур, особое внимание уделяется таким действиям, как вспашка и подготовка к посеву. А ведь осуществить их ручным путём очень проблематично, а иногда и невозможно. Поэтому вопрос выбора мотоблока или минитрактора с хорошим плугом встаёт по-особому остро. Приобретение детали в гипермаркете для огородников и дачников — удовольствие недешевое, поэтому следует отдать предпочтение самодельному изобретению. Кстати, такой вариант обладает многими бесспорными достоинствами, среди которых выделяются такие:

  • Размеры будущей конструкции подбираются в соответствии с эксплуатационными условиями, в результате чего они полностью совпадают с требованиями владельца. С помощью подобного плуга вы сможете возделывать конкретный тип почвенной смеси, предназначенной для конкретных огородных культур. Среди основных параметров, которые можно выбрать самостоятельно: угол отвала, глубина и качество обработки, производительность труда, площадь захвата.
  • Учитывая показатели мощности и производительности минитрактора, можно выполнить идеальное решение с максимальными показателями КПД. В таком случае вероятность перегрузок двигателя будет минимальной, такая проблема, как буксование, исчезнет, а захват станет наибольшим.
  • При изготовлении самодельной модели принято использовать лучшие материалы от известных производителей. В таком случае сроки эксплуатации существенно возрастают.
  • Кроме того, вы можете предусмотреть установку всевозможных деталей и насадок, которые существенно расширяют функциональность вашего плуга. С их помощью можно будет проводить ряд других мероприятий, включая вспашку, культивацию и боронование.

Исходя из вышесказанного можно с уверенностью заявить, что плуг, который сделан своими руками — это по-настоящему незаменимое средство для каждого дачника и огородника.

Геометрические параметры разработки

При желании изготовить плуг своими руками обратите внимание на такие важные показатели, как размеры и форма режущей части. Именно они определяют эффективность погружения агрегата в почву и объёмы перерабатываемой земли. Если выполняется вспашка, плуг не должен выходить наружу или зарываться в грунт слишком глубоко, уходить вбок и отклоняться от заданной траектории. Ключевыми конструктивными свойствами, которые требуют повышенного внимания, являются следующие:

  • угол кромки, которая входит в землю;
  • угол величины изгиба лопастей.

Хороший угол кромки обеспечивает лёгкое вхождение приспособления в почву и фиксацию заданного положения. В большинстве случаев он держится на отметке 40 градусов. При слишком остром угле плуг выскальзывает наружу, а если угол большой, он банально не может решать поставленные задачи. В итоге земля начнёт застревать. Изгиб лопасти влияет на переворачиваемый стол, или угол отвала. Несложно догадаться, что чем больше размеры лопасти, тем больше земли она может обрабатывать за один раз. Правда, в таком случае нагрузка на минитрактор возрастает. Наилучшими показателями углов наклона являются градусы от 25 до 130.

Что касается рабочей части плуга, то в её качестве используется лемех, способный принимать на себя основную нагрузку. Его выполняют из прочной толстолистной стали. Что касается формы, то она может быть цилиндрической, полуцилиндрической или винтовой. Углы изгиба соответствуют углам наклона лопасти. К лемеху прикрепляют крепление держателя.

Наиболее востребованные типы конструкции

Если говорить о существующих типах конструкций, то самым большим спросом пользуются цилиндрические варианты. Они способны обрабатывать большинство почвенных составов, обеспечивая одинаковое качество. Такое изобретение отлично размельчает куски грунта, но глубина погружения остаётся небольшой. Чаще всего этот вариант применяется для непаханых земель в качестве первичной обработки. В плане изготовления они очень простые, т. к. обладают простой формой и не нуждаются в соблюдении строгих геометрических форм. Для сравнения, изделия лемешного типа гораздо «капризнее».

Полувинтовая версия отлично проявляет себя при переворачивании почвы без тщательного разрыхления. С её помощью можно глубоко проникать в грунт самых тяжелых составов. Если вы собираетесь эксплуатировать плуг на протяжении большого времени, то данный вариант неэффективен, что объясняется высокой затратностью из-за необходимости обслуживания.

Вместо этого опытные дачники отдают предпочтение лемешным плугам. Для них характерна повышенная прочность и надёжность. С их помощью можно проводить обработку земли режущей частью, откидывая её в две стороны с помощью лопастей. Таким образом показатели разрыхления и глубины обработки становятся максимальными. Самостоятельное изготовление подобного решения требует определенных усилий и соблюдения сложной геометрии.

Важность составления чертежа

Перед тем как начать подбирать подходящие инструменты и материалы для работы, вы должны составить тщательный чертеж плуга для минитрактора. Здесь важно учитывать простоту изготовления, минимальное количество деталей и максимальную функциональность. Как правило, для выполнения работ за несколько проходов хватает однокорпусного решения, представляющего собой металлическую трубу с прямоугольным сечением, с одной стороны которой находится режущая часть, а с другой — крепеж и колесо.

Если необходимо обрабатывать большие площади, лучше отдать предпочтение самодельному двухкорпусному плугу для компактного трактора. Такое изделие состоит из нескольких рам, которые оснащены всевозможными инструментами, жестко соединенными между собой. Их используют для проведения различных операций. Для примера, с помощью подобного изделия можно осуществлять вспахивание и боронование земли.

После успешного выполнения чертежа остаётся провести деталировку и создать список материалов, которые необходимо приобрести. В процессе изготовления понадобится воспользоваться выкройкой, которая позволит определить площадь стального листа.

Убедитесь, что вы сделали всё правильно, а затем начинайте процедуру.

Приступаем к изготовлению

Если вы намерены создать самодельный плуг для минитрактора, отдавайте предпочтение легированным сталям, которые гарантируют максимальную прочность конструкции, снижают хрупкость и повышают износостойкость. Форму отвала изготавливают с учётом наличия необходимых инструментов и приборов. Чтобы точность изготовления была максимальной, используйте лишь листогибочные станки от проверенных производителей.

Вы должны понимать, что в условиях обычной мастерской необходимо будет применить обычные тиски и наковальню. Первым делом следует вырезать металлический лист толщиной от 3 мм, а затем поэтапно загнуть его. Делайте это с высокой точностью, т. к. любые ошибки повлекут за собой неспособность полноценно обрабатывать грунт. Для упрощения задачи достаточно применить готовый отрезок металлической трубы или баллона, вырезав по шаблону требуемый кусок.

В таком случае необходимо усилить нижнюю часть отвала лентой из металла толщиной 5 мм, что позволит повысить её прочность. Такой элемент фиксируют на потайных заклёпках или приваривают, защищая поверхность и затачивая её. На обратной стороне приваривается держатель длиной от 40 см. В нём можно проделать несколько отдельных отверстий под крепление, что позволит свободно обрабатывать почву на разной глубине.

При изготовлении корпуса необходимо применить прочную стальную трубу с сечением прямоугольного типа и диаметром от 3 мм. Оптимальная длина корпуса варьируется в пределах 0,4−1 м и определяется количеством навесных деталей, которые будут установлены на плуг. На один конец трубы следует установить фланец, который станет креплением для каркаса. На противоположной стороне фиксируют рабочую часть плуга, используя болты.

Если говорить о тяжелых конструкциях плуга, то здесь следует позаботиться о наличии направляющего колеса со стороны режущих элементов, а также вспомогательного с обратной стороны. Важно использовать колеса диаметром от 200 мм (если речь идёт о большом колесе), и диаметром 100 мм для меньшего колеса. Их размещают относительно осевой линии таким образом, чтобы конструкция находилась в равновесии, а нагрузка на трактор была снижена. Большое колесо устанавливают по ширине отвала, а маленькое – на половину этого расстояния с противоположной стороны.

Плуг для минитрактора — это один из самых незаменимых приборов, который должен быть в инвентаре каждого дачника или огородника. Заниматься земледелием без такого важного приспособления очень проблематично. К тому же его необязательно покупать, т. к. особые сложности в самостоятельном изготовлении практически отсутствуют. Достаточно найти схемы и чертежи, а затем приступить к выполнению пошаговой инструкции. В таком случае вы сможете сделать высокоэффективный инструмент за короткое время.

Вложения Все | Однодонный субкомпактный тракторный плуг от одного из старейших семейств в области пахоты.

Привет, я Тед со всем, что вложено. Сегодня мы здесь с нашей недавно разработанной второй версией того, что всегда было нашим компактным плугом. В середине 70-х годов появились тракторы Ford, Yanmar, многие тракторы они просто стали намного меньше, чем были в течение многих лет, и вот что привело к созданию компактных тракторов. Итак, в середине 70-х - начале 80-х Лейнбах разработал плуг, он изначально выглядел примерно так, и многое из того, что я с ним сделал, чтобы это изменить, не имело значения.Просто все, что им было нужно на тот момент, - это плуг меньшего размера, который был ниже, где балка была ниже к земле, потому что тракторы превратились из большого высокого трактора в гораздо более короткий трактор. Все остальное по-прежнему работало, поэтому просто опустили балку, все работало много лет. А потом изобрели малолитражный трактор, у которого очень нестандартная сцепка первой категории. Это сцепка первой категории, она называется ограниченная сцепка, и она создает много проблем, чтобы собрать вместе хороший плуг и все необходимое.

Начнем с того, что у большого субкомпакта и B Kubota есть то, что называется подъемом или опусканием. У вас есть рычаг для подъема, вы либо опущены, либо нейтральны, либо подняты. Нет позиции. Подъемник с контролем положения, куда вы его кладете, и куда он идет. И вы всегда можете вернуться на то же место. Таким образом, вы не можете сделать это на подъемнике вверх или вниз, и это немного сложно контролировать, особенно на подземных орудиях. Так что, если у вас есть подъемник вверх или вниз ...На любом тракторе, а это небольшой трактор, первым делом я рекомендую плуг - это копирующее колесо. Теперь мы приложили много усилий, чтобы избавиться от дешевого копирующего колеса, которое мы покупали раньше, и на котором был резиновый пончик. Через пару-тройку лет он треснул и отвалился, пришлось его заменить. Итак, мы просто сделали его из прочной стальной трубы, вырезали себе спицы на лазере, построили все из стали. На этом плуге мы построили практически все, кроме лезвия, штифтов и болтов.Все остальное мы построили.

Итак, что мы сделали, так это то, что у оригинального плуга была узкая сцепка, и это помогало ему в некоторых случаях для небольших тракторов, но BX и B, маленький John Deeres, любой трактор, у которого стабилизаторы внутри, а не снаружи, должен был задних колес, и просто не хватает места, чтобы иметь сцепку первой категории и при этом выходить на улицу на субкомпактном тракторе. Итак, что мы сделали, так это немного расширили эту балку, чтобы можно было переместить плуг.Потому что, как только вы сделаете первую борозду, вы поместите в нее шины трактора. И в этот момент плуг не может быть позади вашей шины, потому что вы снова в канаве, и именно там оказался другой плуг. И ты не мог ... Тебе пришлось действительно сместить цепи в сторону, попытаться переместить плуг ближе к центру трактора.

Итак, что мы сделали, мы удлинили эту штангу, сделав так, чтобы вы могли полностью отвести плуг в сторону.Это ставит сошник ... И это то, что режет, если вы ... особенно для трактора меньшего размера, чтобы облегчить вытаскивание дерна, на самом деле труднее всего пройти, даже обычно хуже, чем жесткая грязь. Так что, если у вас есть дерн или, вы знаете, это новый сад, вам определенно нужен сошник, который будет разрезать землю и корни, прежде чем он попадет на плуг, чтобы он мог просто перевернуть его, вместо того, чтобы рвать все что в то же время с мощностью действительно маленького трактора. А копировальное колесо просто избавляет вас от необходимости установить его на высоту, на которой вы хотите пахать, вы полностью опускаете свой подъемник, и все готово.

Теперь мы надеваем на это сцепное устройство вместо штифта, чтобы вам не пришлось полностью ослаблять стабилизаторы, выводить его за пределы штифта, а затем снова все затягивать. Таким образом, это установлено на стандартную ширину категории 1. Также верхняя ссылка, если вы заметили, где штифты для ваших тяговых стержней, они уже там. Верхнее звено здесь далеко назад, поэтому необходимо изменить его геометрию и укоротить, чтобы плуг не делал этого, когда вы поднимаете и опускаете его, когда вы находитесь в земле.Вы хотите, чтобы она оставалась плоской, чтобы при ее увеличении или понижении высота звука не менялась.

Поэтому мы сделали пять или шесть таких машин, чтобы получить нужную геометрию, если у вас малолитражный трактор. Будь то John Deere, Kubota, малолитражный или небольшой трактор, этот плуг вам нужен. Мы предлагаем его желтого цвета в разделе «Все вложения» или оранжевого цвета в разделе «Вложения в землю акулы». Это стандартный отвал для плугов Ford старого образца, который я сконструировал немного иначе.Мы покупаем это у Empire Plough, остальное делаем сами: голенище, отвал. И отвал имеет рисунок, который я нанес на него, потому что там, где мы находимся, действительно плохая красная глина. А когда в нем немного влаги, он становится очень липким. Итак, прямо здесь есть полость, позволяющая воздуху всасывать и попадать за глину, чтобы он не пытался прилипнуть к отвалу и позволял ему катиться. Это значительно упрощает задачу. Здесь срезной болт защищен срезным болтом.

Итак, после множества проблем и создания множества подобных вещей, мы тоже...мы немного приподняли шкворни. Когда мы использовали ... когда мы снимали наше последнее видео с плугом, я заметил, что мы были полностью опущены до подъемника трактора, и это все, что нужно, и иногда, когда передняя часть трактора могла опускаться. опустился, плуг зашел слишком далеко. Он фактически поднимет копирующее колесо от земли, так что вам этого не нужно. Я поднял это, чтобы вам не пришлось. Он регулируется, а на другой стороне есть два отверстия, но на самом деле вы хотите его оставить здесь.Так как я изменил это так, чтобы вам не приходилось менять две тяги подъемника каждый раз, когда вы хотите вспахать, а затем снова менять их на ваши обычные орудия. Итак, этот плуг на 100% разработан для работы с небольшим компактным трактором, над ним мы работали последние пару месяцев, чтобы довести его до совершенства и упростить работу. Впервые у нас посередине сошник и зазор для всего. Если вам нужна помощь в определении размеров плуга, выборе подходящих опций для вашего трактора, просто позвоните нам или напишите нам по электронной почте, и мы будем рады вам помочь.

Вложения Все | Компактный тракторный плуг с одинарным днищем от одного из старейших семейств в области пахоты.

Привет, меня зовут Тед из Everything Attachments, и мы сегодня здесь с нашим новым компактным плугом. Мы начали рисовать их желтым, потому что это просто цвет, в который мы все красим, и он все упрощает. Мы округлили все пункты здесь, чтобы вам не пришлось обрезать джинсы, когда вы подключаете навесное оборудование к этим меньшим тракторам.
Теперь этот плуг будет работать со всем, от малолитражки, это BX Kubota, вплоть до трактора класса 2, где-то около 30 лошадиных сил, если это полнокадровый трактор, такой как New Holland TC30 или L3240 Kubota, что-то как это. Есть мелочи, которые вам нужно знать. Если это малолитражный автомобиль и ваши стабилизаторы поперечной устойчивости расположены здесь по центру, некоторые не работают по центру, но все Kubota, даже некоторые из Kubota модели B, работают по центру, если вы попытаетесь установить насадку сошника, который прикреплен к этой балке, которая идет вперед, от сцепки, много раз, которая будет мешать этой внутренней сцепке здесь, так что это может быть проблемой.Поэтому я, вероятно, не рекомендую покупать сошник на малолитражке, если стабилизаторы поперечной устойчивости идут к центру, это просто будет мешать всему, и у вас будут проблемы.
Единственное, что я определенно рекомендую на малолитражном тракторе из-за типа гидравлического подъемника, который у вас есть, это нейтральный подъемник, то есть вы оставляете его в нейтральном положении, когда не хотите, чтобы он двигался, и если вы хотите, чтобы он ехал вниз, вы опускаетесь и возвращаетесь в нейтральное положение, чтобы остановиться, и у него нет позиции.Квадрантный или позиционный подъемник будет иметь рычаг, который идет сверху вниз, и каждый раз, когда вы двигаете его немного, он немного перемещается, и вы всегда можете вернуться в то же место. В отличие от подъема вверх и вниз, который является нейтральным, у вас нет реального способа возвращаться в одно и то же место каждый раз, и когда вы спускаетесь, если вы оставите его внизу, он будет идти до самого конца. может пойти вниз, если вы оставите его наверху, он будет идти до самого верха. Таким образом, вы контролируете, где находится нейтраль, а где плуг будет стоять на месте.Так что я определенно рекомендую копирующее колесо, которое болтами здесь, сбоку. Вы можете установить глубину, на которую хотите, чтобы он вспахал, затем вы просто опустите его, а затем можете идти, и вы не будете бороться с подъемом.
Одна вещь, которая действительно помогает в этих типах лифтов с нейтральным подъемом, есть ручка между вашими ногами, и большинство дилеров не знают, как сказать вам, что нужно регулировать эти типы подъемников, но то, что вы хотите сделать, это то, что вы хотите. чтобы поднять навесное оборудование до самого верха, полностью закройте этот клапан, переведите подъемник в нижнее положение.Ваше приспособление останется наверху, потому что вы его закрыли, как кран с водой. Так что затем отпустите этот клапан с той скоростью, с которой вы хотите, чтобы он упал. Замедление действительно хорошо, поэтому, когда вы поднимаетесь или опускаетесь, ваши настройки не очень быстрые, и это то, что можно контролировать.
Поэтому мы создали этот плуг специально для малогабаритных и малогабаритных тракторов. Здесь есть 20-дюймовая планка, которая помогает удерживать сцепку, даже если вы можете растянуть ее до того, что считается полной сцепкой категории 1, а это двадцать шесть дюймов, это просто усложняет выполнение всего.Несмотря на то, что у него есть покрышки для дерна, пока ваша земля сухая, он будет отлично тянуть. Они действительно производят промышленные шины, которые похожи на шины для тракторов на рыхлом грунте, они будут работать немного лучше, но я использовал эти малолитражки, они отлично справятся с этим. Это полноразмерный отвал для плуга, такой же, как на двойном дне. Считается, что это двенадцать дюймов, так что на самом деле это двенадцатидюймовая дорожка через сад. Хорошо, сейчас он немного наклонен, как если бы вы хотели запустить его в землю.Как только вы сделаете свой первый проход и увидите в нашем видео «Как правильно пахать», как вы это делаете, вы окажетесь в борозде с правой стороной трактора, которая будет наклонять трактор, и именно тогда вам придется отрегулировать длину сторон, чтобы ваш плуг снова стал ровным.
Теперь, если из-за ширины протектора вашего трактора, а это может быть много разных тракторов, отличается, и вы в конечном итоге захотите сместить этот плуг, чтобы получить правильную настройку, например, когда я переставляю этот плуг в эту сторону, этот плуг будет для начала поворота Вы не хотите наклонять плуг под углом, поэтому, если вы сместите плуг с помощью стабилизаторов подъема, вы измените его, у этого штифта здесь три отверстия, вы измените точечное отверстие, чтобы изменить угол плуга с трактором, чтобы вы ' Я не тяну его под углом, но этот плуг, мы построили все его части дома.Он защищен болтами. Сзади есть небольшой болт, это болт без оценки, поэтому, если вы ударите камень или что-то под землей, он будет отвесным, вместо того, чтобы разорвать сцепку на вашем тракторе, и если вы живете в местности, где есть глина, будь то синяя глина. , красная глина, если в ней немного влаги, она становится очень липкой. Итак, что мы сделали, и это особенность нашего плуга с тем, как мы его формуем, большинство из них просто катится, и это работает большую часть времени, если ваша земля довольно сухая или песчаная, не должно быть проблема, но если у вас есть только немного влажной глины, и чтобы облегчить тягу через землю для меньших тракторов, мы сделали здесь специальную канавку, которая позволяет ему всасывать воздух снизу здесь, и когда он всасывает воздух и отделяет глину от этого отвала, он позволяет ему легче оторваться, а затем этот удар в конце, просто убедитесь, что он упал и лежал вверх дном, что вы хотите, вы хотите перевернуть свою землю с ног на голову.
Это просто лучшая вспашка, лучший дизайн, который я когда-либо видел, и мы много работали над тем, чтобы довести этот отвал до нужного места. Единственное, что мы покупаем, это нижняя часть лемеха от Empire Plough, это деталь американского производства, остальная часть сделана здесь, в Ньютоне, Северная Каролина, и если у вас есть какие-либо проблемы или вопросы о том, какой плуг вам нужен Ваш размер трактора, теперь мы производим плуги всех размеров, вплоть до полноразмерных двух нижних плугов. Просто позвоните нам или напишите нам по электронной почте, и мы позаботимся о том, чтобы вы выбрали подходящий плуг для вашего трактора.

Fritsch Equipment Corp.

Кормовые плуги Fritsch

Нажмите модель для получения дополнительной информации:

Feed Корм ​​для плуга остается перед коровами, а не на аллеи.

Кормовой плуг Fritsch - 1875 долларов США

Плуг с выдвижной опорой длиной 8 футов с плавающей сцепкой

  • Поли лезвие высотой 2 фута
  • сменные изнашиваемые туфли
    • также входит в стандартную комплектацию модели
    • 3pt
  • 27 "маркеры плуга
  • перевернутое крыло плуга
  • универсальная опора для погрузчика с бортовым поворотом стандарт
  • доступны другие стили
Отсутствие необходимости в понижающем давлении означает
экономию на износе лезвия.
Нажмите кнопку воспроизведения, чтобы просмотреть видеоклип.
Кормовой плуг, смонтированный на компактном тракторе с использованием нашей 3-точечной навески категории 1. Индивидуальный плуг с половинной подачей для трехточечной навески.


$ 775


$ 850


$ 1000

Плуг Fritsch Feed Push-Up

  • Навесной ковш, быстросъемный тахеометр или поддон
    Нет необходимости менять навесное оборудование
  • сменный край ковша с болтовым креплением

Как пользоваться однодонным плугом »LandPro Equipment; Нью-Йорк, Огайо и Пенсильвания

Если вы хотите создать большой огород, переворачивая почву для посевного ложа, которое раньше не переворачивалось, то однодонный плуг Frontier (США, Калифорния) - именно то, что вам нужно.

Но сначала, вот несколько вещей, о которых следует подумать и сделать, прежде чем разбивать и вспахивать свой сад.

Ожидайте успеха.
Большие сады способны давать большие урожаи. Так что имейте план того, как вы собираете урожай и что собираетесь делать со всеми этими овощами, сезон за сезоном.

Проверьте свою почву.
Не все почвы созданы равными. Слишком песчаные, слишком глинистые или плохо дренируемые почвы не производят столько же, сколько почва с правильной текстурой и составом.Позвоните в офис вашего округа и спросите об использовании набора для проверки почвы. Это может помочь вам определить, какой у вас тип почвы, чтобы вы знали, как ее улучшить при необходимости.

Вода.
Мать-природа может обеспечить, а может и не обеспечить ваш сад всей водой и питанием. Так что подумайте, чем бы вы могли дополнить ее все усилия, на всякий случай.

Погода.
Конкретно знать, когда планируются даты первых и последних заморозков вегетационного периода. Существует множество онлайн-ресурсов для поиска этой информации для вашего региона.

Пора начинать.
Во-первых, отметьте место, где вы хотите разместить свой большой огород. Если вы планируете использовать плуг, прикрепленный к трехточечной навеске вашего трактора, чтобы разбить эту никогда ранее не ломанную почву, то вы, вероятно, планируете разбить сад шириной не менее 30 футов и длиной 50 футов. (9,14 х 15,24 м). Эта область называется «землей». Земля сразу за концом борозды, которую вы будете вспахивать, называется «мысом». Убедитесь, что у вас достаточно места на поворотной полосе с обеих сторон, чтобы трактор мог комфортно разворачиваться и совершать обратные проходы.Это должно быть около 10 футов.

Затем убедитесь, что ваш плуг находится на одном уровне с землей, из стороны в сторону и спереди назад. При необходимости отрегулируйте верхнюю тягу и подъемный рычаг.

Зачистите первую борозду в центре вашего сада. Поднимите плуг, развернитесь и поместите правую заднюю шину трактора в эту борозду. Затем отрегулируйте подъемный рычаг, чтобы снова выровнять плуг. Продолжайте копать следующую борозду с шиной трактора в первой борозде. Теперь ваш плуг должен засыпать землю в первую пропиленную борозду.Когда дойдете до конца, снова поднимите плуг, снова поверните вправо, поместите правую шину трактора в центральную борозду и прорежьте следующую борозду. Продолжайте в том же духе, всегда поворачивая направо, всегда вставляя правое заднее колесо в ранее вспаханную борозду, пока не вспахаете весь сад.

Вы можете использовать свой однодонный плуг для создания большого огорода в любое время. Для получения идеальной почвы для посадки рассмотрите возможность вспашки нового сада осенью и позвольте перевернутой растительности начать разлагаться, пока температура почвы еще теплая.Весной он будет готов к использованию роторного культиватора, чтобы разбить все большие комья грязи и создать красиво гладкое семенное ложе, чтобы вы могли приступить к посеву.

И помните, всегда читайте Руководство оператора перед работой с любым оборудованием и соблюдайте все инструкции по эксплуатации и безопасности.

Лучшие тракторные орудия для садоводства

Солнце уже вышло, и мы уже спешим в последнюю минуту обработать и посадить наши сады. Если вы хотите получить максимальную отдачу от садоводства, вам стоит взглянуть на навесное оборудование для трактора.Независимо от того, есть ли у вас крупное сельское хозяйство или обширный домашний сад, подходящие инструменты для работы сделают жизнь вам и вашему саду проще. В Valley Truck and Tractor мы знаем, что вы готовы пачкать руки в саду, но есть некоторые задачи, которые лучше оставить трактору. Прочтите этот краткий список орудий и посмотрите, есть ли что-нибудь, что может облегчить работу в вашем саду. Если у вас все еще есть вопросы, не стесняйтесь звонить или отправляйтесь в одно из наших офисов по всей Калифорнии, включая Чико, Гридли, Вудленд и Юба-Сити.

Плуги

Сады с менее чем пятью сезонами под их поясом нуждаются в измельчении почвы и переворачивании всей оставшейся растительности. Это может быть немного сложно с точки зрения ручного труда, поскольку даже ручной плуг является трудоемкой задачей. Тракторный плуг даст вам лучшие результаты за меньшее время без какого-либо труда. Как для компактных, так и для малолитражных тракторов следует использовать компактный тракторный плуг, поэтому не имеет значения, маленький у вас садовый трактор или более крупная модель.Более крупные тракторы могут быть оснащены двухдонным плугом для обработки больших площадей.

Культиваторы и дисковые бороны

Следующим шагом после вспашки является измельчение комьев земли для обработки почвы. Тут пригодится румпель! Ротационные культиваторы - это фантастические тракторные орудия для садоводства, которые обрабатывают почву до желаемой консистенции. Дисковая борона выполняет ту же работу, что и культиватор, но с другими средствами - и они немного дешевле! У дисковой бороны нет зубцов, которые могли бы разламывать грязь.Вместо этого он имеет тонкие диски, установленные под углом, которые вдавливаются в почву под весом навесного оборудования и уничтожают оставшиеся комья грязи. Оба являются очень эффективными насадками, которые подготовят ваш сад к посадке.

Кровати

Правильное тракторное орудие упрощает работу с грядкой. Конечно, вы можете просто пройтись по каждой полосе в своем саду, рисуя ряды своей кассовой лентой, предварительно установив колья и шпагат. Или вы можете часами работать за считанные минуты с садовым орудием.Равномерно расположенные диски с угловой конструкцией проходят сквозь почву, образуя ряды с ровными траншеями с обеих сторон. Мало того, что вся эта работа выполняется мгновенно, вы можете выполнять сразу три ряда. Не нужно беспокоиться о следах от шин, так как набор щеток, которые проходят по садовой клумбе, покрывают следы позади вас, когда вы едете по рядам, поэтому вам не придется иметь дело с уплотненной грязью.

Культиваторы

После того, как ваши посевы будут посажены, вам понадобится правильный набор питательных веществ, чтобы обеспечить хороший урожай.Сорняки съедят все полезные вещества, так что для вашего сада останется меньше. Вместо того, чтобы тратить всю субботу на сорняки, купите однорядный культиватор. Они сконструированы так, что его высокий центр проходит над вашими саженцами и другими культурами, в то время как он копается в окружающей грязи, чтобы удалить сорняки. Не довольствуясь только одной задачей, культиваторы также разбивают грязь на мягкий слой, чтобы вашим растениям еще было где укорениться. Как только ваши растения станут выше центра культиватора, они сами по себе станут достаточно сильными, чтобы бороться с сорняками.

Тракторные орудия упрощают и ускоряют работу в саду. Благодаря этой дополнительной заботе ваш сад будет благодарить вас более крупными и лучшими урожаями. Если вам нравится такой сад, вам стоит посетить нас в Valley Truck and Tractor. Остановитесь в одном из наших офисов по всей Калифорнии, включая Чико, Гридли, Вудленд, Юба-Сити, Роббинс, Уиллоуз, Диксон и Колузу. Приходите сегодня и позвольте нашей команде вежливых профессионалов ответить на все ваши вопросы и показать вам истинное значение удовлетворения потребностей клиентов.

V30 Снежный отвал для компактных тракторов

МОДЕЛЬ SBS60-CT SBS72-CT
Ширина: общая, прямой / полный угол (дюймы) 61,0 / 53,8 73,0 / 64,4
Общая высота (дюймы) 21,0
Угол лезвия (градусы) +/- 28
Ширина под полным углом (дюймы) 53.8 64,4
Толщина отвала (дюймы) 0,12
Режущая кромка (дюймы) 5/8 x 6 На болтах
Колебание лопасти (градусы) +/- 4
Диаметр цилиндра / ход поршня (дюймы) 2,0 / 6,0
Диаметр пальца цилиндра / шарнира (дюймы) 1,0 / 1,25
Приблизительный вес * (фунты) 385 410
Рекомендуемая грузоподъемность Менее 1000 фунтов

* Вес с установленной стальной кромкой.

Ниже приведены различные вопросы, которые Virnig Manufacturing получает регулярно. Просмотрите следующие вопросы и нажмите на вопрос, чтобы увидеть ответ. Если вы не видите свой вопрос в списке ниже, обратитесь к местному дилеру Virnig или позвоните по телефону 800.648.2408.

Virnig Часто задаваемые вопросы

КАК ПРИОБРЕСТИ НАВЕСНОЕ ОБОРУДОВАНИЕ VIRNIG?

Virnig продает навесное оборудование для мини-погрузчиков через сеть независимых дилеров.Позвоните по телефону 800-648-2408, чтобы получить помощь в поиске дилера, или воспользуйтесь онлайн-поиском дилеров .

КАКОЙ ТИП ПРИСОЕДИНЕНИЯ ИНТЕРФЕЙСА / ПОДКЛЮЧЕНИЯ ИСПОЛЬЗУЕТ VIRNIG?

Навесное оборудование для бортовых погрузчиков Virnig изготавливается с универсальным креплением и подходит для большинства погрузчиков с бортовым поворотом. Монтажная рама соответствует стандартам ISO 24410 и SAE J2513.

СОЗДАЕТ ЛИ VIRNIG НАВЕСНОЕ ОБОРУДОВАНИЕ ДЛЯ МИНИ-БРОНИРОВАНИЯ?

Все навесное оборудование оснащено универсальной опорой для мини-погрузчика. Используйте рекомендованную вместимость погрузчика, указанную для каждого навесного оборудования, чтобы определить, подходит ли он по размеру для рассматриваемой машины.

КАКАЯ МОЩНОСТЬ ПОГРУЗЧИКА РЕКОМЕНДУЕТСЯ?

Навесное оборудование для мини-погрузчика Virnig рассчитано на максимальную производительность и защиту от повреждений при использовании с бортовым погрузчиком подходящего размера.

Здесь вы найдете информацию о мощности и характеристиках мини-погрузчика 2015 года.

Свяжитесь с местным дилером Virnig для получения наиболее точных характеристик или свяжитесь с Virnig по телефону 800.648.2408.

ПОЧЕМУ VIRNIG ИСПОЛЬЗУЕТ ШТОКИ ЦИЛИНДРОВ NITROSTEEL®?

Virnig использует стержни NitroSteel®, потому что они являются превосходной альтернативой хромированию.Покрытие обеспечивает улучшенную коррозионную стойкость и лучшее удерживание смазки.

Хромированные штоки цилиндров могут отслаиваться или рассыпаться и разрушать уплотнения или другие внутренние компоненты; что приводит к простоям и дорогостоящему ремонту.

Шток из NitroSteel® будет работать лучше и продлит срок службы цилиндра, что делает его экономичным выбором.

КАКОЕ ВРЕМЯ НАСТРОЙКИ ПРИНАДЛЕЖНОСТИ VIRNIG с бортовым поворотом?

Большинство навесного оборудования Virnig готовы к работе сразу же с поддона.

Чтобы свести к минимуму время настройки, Virnig Manufacturing требует, чтобы марка и модель машины указывались в каждом заказе на навесное оборудование с гидравлическими компонентами, чтобы гарантировать правильную длину шланга, прокладку и размер муфты. Кроме того, все гидравлическое навесное оборудование Virnig проверяется на герметичность и надлежащую работу перед отправкой с завода. Могут быть определенные сценарии, в которых потребуется дополнительное время на настройку.

КАК БЫСТРО Я МОГУ ПОЛУЧИТЬ ЗАПАСНЫЕ ЧАСТИ?

Большинство деталей для навесного оборудования с бортовым поворотом Virnig доступны на складе и могут быть отправлены уже в день получения заказа.Готовые детали и запасные части доступны в разумные сроки. Virnig использует несколько вариантов доставки, чтобы обеспечить своевременную и экономичную доставку клиентам.

Уточняйте наличие запасных частей у местного дилера Virnig.

КАКУЮ ГАРАНТИЮ ПРЕДЛАГАЕТ VIRNIG?

Virnig Manufacturing, Inc. гарантирует отсутствие дефектов изготовления в течение одного года с даты покупки конечным пользователем.

Вопросы и ответы в этом FAQ предоставлены только для общих информационных целей и могут не быть полностью точными в любых обстоятельствах. Просмотрите полные сведения.Этот FAQ может быть изменен без предварительного уведомления.

Ознакомьтесь с навесным оборудованием для трактора для уборки снега

Зимняя погода уже совсем близко, а вместе с ней и фермерские дела, которые требуют комплектации: доставка дров, разборка замороженных поилок, уборка снега и тому подобное. Поскольку мы наслаждаемся прохладой, которая приближается к осенним ночам, пришло время подумать о будущем и подготовиться к зиме, и главной среди этих мыслей должна быть уборка снега. На ферме, где подъездные пути могут выходить за пределы прямой видимости, соответствующее удаление белого требует гораздо большего, чем широкая лопата, и иногда может предотвратить попадание снега.Кроме того, работа по дому становится намного проще, если вы не несете тяжелые ведра через фут снега.

Тракторное навесное оборудование, предназначенное для уборки снега, имеет огромное значение для фермеров зимой. Независимо от того, является ли ваш инструмент буксируемым, передним или установленным на погрузчике, добавление некоторой мощности для выполнения задачи, особенно с добавленной роскошью в виде обогреваемой кабины, может развлечься из трудоемкой задачи. А когда выпадает снег, расчистка проезжей части для друзей и соседей может принести доброжелательность или даже дополнительные деньги.


Вывоз снега: местонахождение, местонахождение

Первый вопрос: где на тракторе вы хотите разместить снегоуборочное приспособление. Навесное оборудование, устанавливаемое спереди или на погрузчике, имеет важное преимущество по сравнению с вариантами буксировки сзади; навесное оборудование попадает в снег раньше тяжелых колес, которые могут уплотнять снег и оставлять скользкие следы на земле.

Если у вас есть возможность фронтальной установки или навешивания на погрузчик, специально разработанные орудия помогут вам очистить больше и быстрее.Самый дешевый вариант, устанавливаемый на фронтальной части или на погрузчике, - это снегоочиститель, представляющий собой большой металлический ящик, иногда снабженный металлической или резиновой кромкой, которая собирает и выталкивает снег в выбранное место. Толкатель может быстро перемещать много снега, а его квадратная конструкция перемещает снег с точностью.

Scape or Blow

Расположение толкателя предписано для передней части, но другие подходы предлагают варианты передней или задней установки для уборки снега. Самый простой инструмент - это лезвие (например, то, что изображено выше).Лезвия - обычное дело для бригад расчистки дорог общего пользования, и вы можете выбирать из множества конструкций в соответствии с вашими целями и бюджетом.

Изогнутые лезвия, например, «катят» снег для более чистого конечного результата, в то время как фиксированные лезвия, наклонные лезвия, триггерные лезвия и шестиступенчатые лезвия предлагают различные уровни контроля над тем, как и где очищается снег. Если вы выберете передний нож, то солевой или шлифовальный инструмент можно установить сзади; однако для переднего монтажа могут потребоваться дорогостоящие подрамники, и вы не сможете использовать ковш.

Если выскабливание не ваше дело - при неправильном использовании он может испортить поверхность ниже - вы можете выбрать снегоуборщик для быстрой очистки сильного снега, но все варианты имеют некоторые недостатки. Установленные сзади снегоуборщики сталкиваются с утрамбованным снегом или требуют от водителя движения задним ходом. Для передних нагнетателей могут потребоваться подрамники, а для установки на погрузчик - гидравлические блоки питания.

Независимо от типа воздуходувки, начните с регулировки башмаков скольжения на расстоянии 1 дюйм между землей и навесным оборудованием.Затем отрегулируйте угол наклона желоба и дефлектора, чтобы снег отодвинул достаточно далеко, чтобы вам не приходилось повторно очищать его при следующем проходе. И во время работы двигайтесь медленно и ровно, чтобы предотвратить засорение.

Безопасность прежде всего

Снегоуборочные приспособления - это мощная линия защиты от матери-природы, но для обеспечения безопасности необходимы базовые меры предосторожности. Предварительно спланируйте свой маршрут, помня о том, что может быть скрыто под снегом, чтобы избежать опасных столкновений. Одевайтесь соответствующим образом, чтобы вас не застали вдали от дома при арктических температурах.Чистите и обслуживайте трактор и навесное оборудование после каждого использования, так как уборка снега может негативно сказаться на работе машин.

Меры предосторожности при вспашке

Снег, лед и холод делают управление трактором более трудным и опасным, по словам Джорджа Махера, специалиста по безопасности сельского хозяйства на пенсии из службы поддержки государственного университета Северной Дакоты.

«Трактористы должны изменить свою практику вождения, чтобы приспособиться к зимним условиям», - говорит Махер, отмечая, что на тормозную способность многих тракторов значительно влияет снег и лед, поскольку у большинства полноприводных тракторов тормоза устанавливаются только на задние колеса.Эта проблема усугубляется, когда фронтальные погрузчики перевозят тяжелые грузы снега или сена. «Даже тракторы с ассистентом передних колес имеют ограниченную тормозную способность», - говорит он. «Только настоящие полноприводные тракторы имеют торможение на четыре колеса».

Использование фронтальных погрузчиков зимой требует значительно большей осторожности, чем летом. Скользкие условия повышают опасность маневрирования поднятых грузов. «Всегда сохраняйте низкую нагрузку и скорость при плохом сцеплении с дорогой, - говорит Махер.

Учтите эти другие советы при использовании трактора для уборки снега.

  • Перед первым снегопадом удалите крупные камни, игрушки и т. Д. С участков, которые будут нуждаться в уборке снега.
  • Обязательно отметьте препятствия, такие как перекрытия для воды и газа, чтобы их расположение было видно под снегом.
  • Установите отвал на нужной высоте от земли, чтобы не выкопать половину гравия на подъездной дорожке.
  • Пашет снег в светлое время суток.

About the author

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
