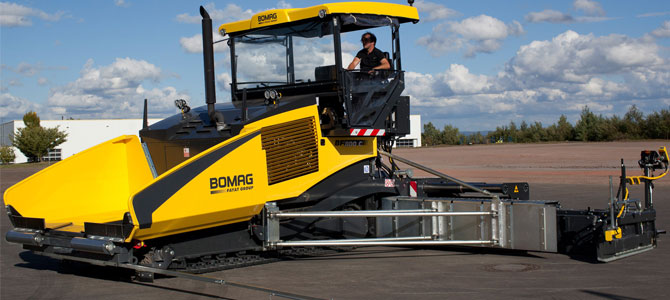

Универсальный асфальтоукладчик BF 600 C-3 для дорожного строительства

Машины Категории Асфальтоукладчик и питатель BF 600 C-3

Эти универсальные машины, отличающиеся оптимальным сочетанием производительности с удобством в эксплуатации, обеспечивают все необходимое для высокого качества и экономичности дорожного строительства.

• ECOMODE регулирует гидравлику в соответствии с необходимой мощностью

• Интеллектуальное управление двигателем обеспечивает сокращение потребления топлива и уровня шумности

• Уверенное распределение укладываемого материала даже при большой ширине укладки

• Система MAGMALIFE обеспечивает ускоренный прогрев и равномерное распределение теплоты за счет применения алюминиевых плит

• Система QUICK COUPLING, обеспечивающая быстрое сцепление/расцепление, существенно сокращает время подготовки к работе

• Максимальная удобство в эксплуатации, благодаря возможности выбора различных значений ширины укладки

Идеальная видимость.

Предусмотрена сдвигаемая стойка оператора и функция бокового обзора SIDEVIEW.

Оптимальная эргономика.

Пульт управления и сиденье системы бокового обзора Sideview могут быть индивидуально настроены под оператора.

Минимальное время на переналадку.

Удобная в обращении быстродействующая навесная cистема быстрого монтажа уширителей плиты QUICK COUPLING обеспечивает больше универсальности на стройплощадке.

Образцовая эффективность.

Интеллектуальная система управления двигателем и гидравликой ECOMODE обеспечивает оптимальную производительность при пониженном расходе топлива.

Узнать, как обстоят дела с системой BOMAG TELEMATIC.

Благодаря BOMAG TELEMATIC, любая машина доступна в один клик. В любой момент можно определить местоположение и получить эксплуатационные данные, включая возможности эффективного управления всем парком машин. Автоматические отчеты обеспечивают полную ясность относительно потребления топлива, времени простоев машин, а также возможностей улучшения эксплуатации их парка. BOMAG TELEMATIC – это журнал планирования и проведения сервисного обслуживания в реальном времени.

Быстрое время нагрева.

Инновационная система нагрева бруса MAGMALIFE начинает работать в два раза быстрее по сравнению с обычными системами.

Максимальная долговечность.

Для защиты от вибрации и коррозии нагревательные стержни залиты алюминием. Это делает технологию брусьев MAGMALIFE исключительно долговечной.

Познакомьтесь с нашими технологиями

Норма токсичности выхлопных газов Stage IIIa / TIER3

Вес 21.500 kg

Рабочая ширина (мин-макс) 2.500 — 8.000 mm

Запросить предложение Получите ни к чему не обязывающее предложение

Асфальтоукладчик гусеничный BOMAG, Volvo, VOGEL

Асфальтоукладчик гусеничный – мощная и высокопроизводительная дорожная техника.
Асфальтоукладчик гусеничный, как впрочем, и асфальтоукладчик на колесном ходу, оборудован приемным бункером, шнековой камерой и выглаживающими плитами. Асфальтовая смесь подается из самосвала, подвозящего асфальтовую смесь к асфальтоукладчику, в бункер. При помощи специальных механизмов происходит бесперебойный процесс подачи ремонтной смеси в шнековую камеру, в которой и происходит распределение смеси на заданную ширину. В свою очередь, выглаживающие плиты обеспечивают ровное нанесение асфальтового слоя и его уплотнение.

Гусеничные асфальтоукладчики оснащены гусеницами с гладкой поверхностью или прорезиненные, во избежание повреждения уплотненного дорожного основания в процессе укладки.

Асфальтоукладчики на гусеничном ходу передвигаются с довольно низкой скоростью, также техника такого типа имеет, как правило, внушительные габариты и массу, в связи с чем отличаются весьма низкой маневренностью. По этим причинам гусеничные асфальтоукладчики применяются чаще всего при строительстве новых автомобильных дорог, аэродромов, взлетно-посадочных полос. Но гусеничными треками может быть оснащена и более компактная техника, имеющая возможность работать на площадях меньшего размера.

Однако, гусеничные асфальтоукладчики обеспечивают более качественное выравнивание дорожного покрытия, что является несомненным плюсом. К плюсам можно отнести и весьма значительную рабочую ширину – до 12 м.

Довольно плачевное состояние дорог в большинстве городов России объясняет большой спрос на технику такого вида. Производители не отстают и выпускают новые усовершенствованные модели асфальтоукладчиков.

Асфальтоукладчик гусеничный CATERPILLAR AP655D
Двигатель Cat® C6.6 с технологией ACERT™
Полная мощность (SAE J1995) при 2200 об/мин 129,5 кВт / 176 л. с.
Полезная мощность (ISO 9249) при 2200 об/мин 121,9 кВт / 165,8 л. с.
Эксплуатационная масса машины с разравнивающим брусом AS4251C 19 165 кг
Отгрузочная масса тягача — 15 050 кг
Отгрузочная масса тягача с разравнивающим брусом — 18 890 кг
Вместимость бункера 6,5 м3 (14,1 тонны)
Стандартная ширина укладки с разравнивающим брусом AS4251C 2550-5000 мм
Максимальная ширина укладки с разравнивающим брусом AS4251C 8000 мм
Заправочные емкости:
Топливный бак — 290 л
Система охлаждения(полная вместимость) — 30 л
Масляный картер двигателя с фильтром — 14 л
Гидробак — 218 л
Система орошения — 38 л

Сегодня, большой популярностью пользуются гусеничные асфальтоукладчики таких всемирноизвестных брендов, как Vogele, Volvo, гусеничный асфальтоукладчик Bomag, Amman и другие. На отечественном рынке лидируют асфальтоукладчики Асф-К, Асф-Г. Это модели, которые действительно способны конкурировать с моделями зарубежных производителей.

Модельный ряд гусеничных асфальтоукладчиков Vogele представлен в довольно широком ассортименте. Техника имеет рабочий вес от 5,3 до 28 тонн, мощность 45 — 300 кВт и максимальную ширину укладки до 16 м, при скорости укладки асфальтового покрытия от 18 до 30 м/мин.

Асфальтоукладчик гусеничный VOGEL SUPER 1300-3
Длина — 4 950 мм в положении для транспортировки, с рабочим органом
Вес: с рабочим органом AB 340 TV
— при ширине укладки до 3,4 м, — 10 600 кг
— при ширине укладки до 5,5 м, — 11 600 кг
Двигатель — 4-цилиндровый дизельный Deutz
Тип двигателя — TCD 3.6L4 Евро-3
Мощность — номинальная: 74,4 кВт при 2000 мин–1 (по DIN)
Вместимость топливного бака — 110 л
Гусеничные ленты с резиновыми башмаками
Опорная площадь — 1990 x 260 подвеска жесткая
Вместимость приемного бункера — 10 000 кг
Ширина приемного бункера — 3 332 мм
Высота загрузки — 572 мм(над днищем бункера)
Упорные ролики для самосвала — 80 мм
Рабочие органы AB 340: Базовая ширина — от 1,8 до 3,4 м | Максимальная ширина — 5 м
Минимальная ширина укладки с сужением — от 0,75 м | Сужение -2 х 52,5 см с защитными листами
Варианты исполнения TV
Толщина укладываемого слоя — до 25 см
Нагрев — стержневыми электронагревателями
Источник энергии — 3-фазный генератор

Гусеничные асфальтоукладчики Volvo имеют оптимальную мощность, высокие показатели производительности и качества. Основные модели асфальтоукладчиков гусеничных Volvo обладают мощностью до 273 кВт при ширине укладки от 2,5 до 13 м, а максимальная эксплуатационная масса машин — 21,6 тонны.

Асфальтоукладчики гусеничные Bomag представлены моделями с эксплуатационной массой от 5 до 21 тонны при ширине укладки 1,4 — 10 м. мощность двигателя 25 — 139 кВт. Все модели имеют гидравлическое управления руля, а также возможна рекомбинация нагрузки с плиты на гусеницы.

Компания Ammann производит более компактные гусеничные асфальтоукладчики. Выпускаемы модели имеют рабочий вес от 5 до 14 тонн, допустимая ширина укладки варьируется от 1,4 до 4,9 м. Асфальтоукладчики оснащены двигателями, мощностью от 6,3 до 51,5 кВт.

ГУСЕНИЧНЫЙ АСФАЛЬТОУКЛАДЧИК BOMAG BF 600 C-2 S500 в Реутове (Асфальтоукладчики гусеничные) — КОРРУС

• Россия
• org/ListItem»> Реутов
• Укладчики асфальтовых смесей
• Асфальтоукладчики гусеничные
ГУСЕНИЧНЫЙ АСФАЛЬТОУКЛАДЧИК BOMAG BF 600 C-2 S500 в Реутове

Цена: Цену уточняйте

за 1 ед.

---

Описание товара

В наличии на нашей площадке в Москве гусеничный асфальтоукладчик BOMAG BF 600 C-2 S500 производства Германии.
Отгрузка в день оплаты.
Технические характеристики BOMAG BF 600 C-2 S500 :
4-х цилиндровый двигатель мощностью 55,4 кВт

Cистема экономии топлива ECOMODE
Регулировка сиденья и платформы оператора. Система бокового видения Side View (патент)
Крыша из композитного пластика, армированного стекловолокном (GRP)
Cистема разгрузки плиты L.C.S.
Индивидуальный контроль створок бункера
Реверсивные, индивидуально контролируемые транспортеры
Реверсивные, пропорционально контролируемые реверсивные шнеки
Постоянная регулировка трамбовки и вибрации
Полностью автоматическая система нагрева плиты (электрический нагрев)
Литые алюминиевые элементы нагрева плиты “MAGMA-LIFE” (патент)
Центральная электрика, центральный сервисный пост и дисплей кодов ошибок
Гидравлическое преднатяжение гусениц с защитой от перегрузки
Дистанционный контроль подачи материала
Механическая регулировка излома плиты
Электромеханические сенсоры для транспортеров
Ультразвуковые сенсоры для шнеков
Центральная система смазки для транспортеров и шнеков
Насос для системы центральной смазки
Уширители плиты от 3.4 м до 5 м
Демпфирующие контактные ролики вместо стандартных.
Система очистки (со шлангом 7 м)
Гидравлическая регулировка излома плиты
Инструкция по эксплуатации и обслуживанию
Каталог запчастей
Система нивелирования: один механический датчик высоты (Moba), один датчик поперечного уклона (Moba)
Макс. производительность 600 т/ч.
Дизельный двигатель Deutz TCD2013L04
Мощность 120 кВт / 163 л.с.
Количество / объёмцилиндров 4/ 4800 см³
Охлаждение двигателя водяное
Гусеничный ход 300х2975мм
Рабочая скорость 0 — 25м/мин
Скорость хода 4 км/ч
Емкость бункера 7 м³
Диаметр шнека 400 мм
Объём топливного бака 285 л
Объём гидравлического бака 160л
Тип плитыS500
Тип уплотнения Вибрация + трамбовка
Обогрев плиты Электрич.
Базовая ширина плиты 2.55-5.00 м
Макс. ширина укладки 8.00 м
Вес по CECE 19 500кг

Характеристики ГУСЕНИЧНОГО АСФАЛЬТОУКЛАДЧИКА BOMAG BF 600 С-2 S500

• — Страна производитель: Германия
• — Бренд: Bomag

---

Котлы масляные MASSENZA MG30, MG40, MG50, MG60, MG70, MG80, MG90, MG100 для нагрева битума, пбв и т. д. (котлы работают на Газе и дизельном топливе)

Товары, похожие на ГУСЕНИЧНЫЙ АСФАЛЬТОУКЛАДЧИК BOMAG BF 600 C-2 S500

Хватит ждать, оставьте заявку на «ГУСЕНИЧНЫЙ АСФАЛЬТОУКЛАДЧИК BOMAG BF 600 C-2 S500» от организации «КОРРУС — ТEX, ГК» на нашем портале BizOrg.

Почему следует выбрать «КОРРУС — ТEX, ГК», ООО»:

• гарантия качества и строгое исполнение взятых на себя обязательств;
• разнообразные методы оплаты;
• для пользователей портала БизОрг организация «КОРРУС — ТEX, ГК» предлагает выгодные условия;
• компания «КОРРУС — ТEX, ГК» работает с знаменитыми производителями.

Позвоните в компанию уже сегодня – не стоит ждать!

Вопросы и ответы на популярные вопросы:

1. Как оставить заявку

   Позвоните в компанию «КОРРУС — ТEX, ГК», посмотрев контакты, которые указаны в правом углу сверху, чтобы оставить заявку на «ГУСЕНИЧНЫЙ АСФАЛЬТОУКЛАДЧИК BOMAG BF 600 C-2 S500». Обязательно укажите, что увидели фирму, находясь на портале BizOrg.Su.

2. Описание не соответствует действительности, телефонный номер не принимает звонки и т.д.

   Напишите в нашу службу технической поддержки, если у Вас появились сложности во время контакта с фирмой «КОРРУС — ТEX, ГК», а также обязательно укажите идентификационные данные фирмы (842051) и идентификаторы продукта/предложения (18815572).

Техническая информация:

• предложение актуально на сайте с 20.03.2021, срок последнего обновления – 20.03.2021. Следите за обновлениями на торговой площадке, чтобы не упустить стоящую внимания информацию;
• «ГУСЕНИЧНЫЙ АСФАЛЬТОУКЛАДЧИК BOMAG BF 600 C-2 S500» находятся в разделах: «Строительная техника, строительное оборудование, вентиляция», «Дорожно-строительные машины и оборудование», «Укладчики асфальтовых смесей», «Асфальтоукладчики гусеничные». В этих же категориях вы сможете увидеть остальные товары или услуги, которые могут быть вам интересны;
• общее количество просмотров сведений на отображенной странице сайта – 536 раз.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.

Заявленная компанией КОРРУС — ТEX, ГК цена товара «ГУСЕНИЧНЫЙ АСФАЛЬТОУКЛАДЧИК BOMAG BF 600 C-2 S500» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании КОРРУС — ТEX, ГК по указанным телефону или адресу электронной почты.

Телефоны:

+7(916)521-96-07

Купить ГУСЕНИЧНЫЙ АСФАЛЬТОУКЛАДЧИК BOMAG BF 600 С-2 S500 в Реутове:

ул. Железнодорожная, д. 21

ГУСЕНИЧНЫЙ АСФАЛЬТОУКЛАДЧИК BOMAG BF 600 C-2 S500

Руководство по асфальтоукладчикам | Cleveland Brothers CAT

Самая важная часть любой работы по укладке асфальта – это асфальтоукладчик. Это оборудование отвечает за распределение и выравнивание асфальта независимо от того, что требуется вашему проекту. Поскольку эта часть оборудования может определить успех вашей работы, это инвестиция, о которой вы должны узнать перед покупкой или арендой. Имея подходящее асфальтоукладочное оборудование Cat ^® на своих рабочих площадках, вы можете оптимизировать эффективность работы, чтобы поддерживать свою ежедневную производительность и прибыль.

Компания Cleveland Brothers предлагает новое, бывшее в употреблении и арендованное оборудование для укладки асфальта. Мы здесь, чтобы помочь вам узнать больше об этих тяжелых машинах, которые могут поддерживать ваши операции.

Как изготавливается асфальтоукладчик?

Асфальтоукладчики изготовлены из стали, а основная рама трактора изготовлена ​​из толстолистовой стали. Подающий конвейер состоит из прочной цепи с секциями из кованой стали, а распределительные шнеки изготовлены из никелевой стали. Выглаживающие плиты состоят из швеллера, стальных труб и пластин, а кожух двигателя изготовлен из стальных листов.

Колесные асфальтоукладчики оснащены двумя большими резиновыми шинами под трактором и четырьмя или более меньшими шинами спереди для рулевого управления. Гусеничные машины имеют гусеницы, отлитые из синтетического каучука с гибкими стальными тросами внутри гусеничных слоев для дополнительного усиления. Фрикционное ведущее колесо приводит в движение гусеницы задней секции асфальтоукладчика, а колеса тележки помогают распределять нагрузку.

Как работает асфальтоукладчик?

Асфальтоукладчик предназначен для распределения и уплотнения слоев асфальта по поверхностям для мощения дорог, автостоянок, пешеходных дорожек и других площадей. Большинство машин передвигаются на гусеницах или шинах, но некоторые буксируются самосвалами.

Колесные и гусеничные асфальтоукладчики состоят из двух основных компонентов — трактора и рабочего органа. Части, из которых состоит трактор, включают гидравлические приводы, приемный бункер, распределительные шнеки, питающие конвейеры, двигатель и многое другое. Трактор буксирует плиту, которая выравнивает и формирует асфальт. Выглаживающая плита включает в себя такие компоненты, как отвал, вибраторы, торцевые пластины, датчики уклона и многое другое.

Асфальтоукладчик работает через самосвал, заполняя бункер асфальтоукладчика асфальтом. Когда вы начинаете работать с оборудованием и продвигаетесь вперед, подающие конвейеры перемещают материал к задней части асфальтоукладчика, откуда распределяющие шнеки выталкивают асфальт. Вы можете отрегулировать ширину шнеков в соответствии с вашими потребностями. Например, для тропы потребуется более узкая подача по сравнению с широкой дорогой.

По мере выталкивания асфальта стяжка выравнивает каждый слой материала и уплотняет его. Асфальтовые стяжки имеют плиты с подогревом и возможность гидравлической регулировки ширины. Назначение стяжки – свести к минимуму или полностью исключить ручную работу. Они также доступны в моделях с задним и передним удлинителем.

Типы асфальтоукладчиков

Существует два типа асфальтоукладчиков Cat, и в зависимости от проекта, над которым вы работаете, лучшим вариантом может быть колесная или гусеничная машина. При выборе между колесным и гусеничным асфальтоукладчиком необходимо учитывать два фактора: условия, в которых вы работаете, и количество земли, которое вам нужно преодолевать каждый день.

Колесные асфальтоукладчики

Колесная асфальтоукладочная машина имеет два больших колеса под кабиной и два, четыре или более меньших колеса спереди. Колеса обеспечивают превосходную мобильность по рабочей площадке, особенно если вам нужно покрыть большой участок земли и вам требуется много перемещений. Проекты с длинными участками асфальта хорошо подходят для колесной техники, потому что машина может преодолевать большие расстояния быстрее и эффективнее по сравнению с гусеничными решениями. 9№ 0003

Колесные асфальтоукладчики также идеально подходят для работ на существующем асфальтовом покрытии, поскольку оно более плоское и ровное. Колесное асфальтовое оборудование часто используется для фрезерования, укладки и заполнения.

Гусеничные асфальтоукладчики

Гусеничные асфальтоукладчики оснащены набором резиновых гусениц с каждой стороны оборудования для превосходного сцепления даже на самых сложных рабочих площадках. Если ваша работа требует широких усилий и вы работаете в сложных условиях, эта версия может быть вашим лучшим выбором. Гусеничное оборудование для укладки дорожного покрытия может работать с более мягкими поверхностями, такими как песок, глина и грязь, и даже хорошо работает на крутых уклонах и склонах холмов.

Гусеницы обеспечивают большую устойчивость и сцепление с дорогой по сравнению с колесными вариантами, помогая маневрировать в более сложных условиях. Если вы работаете с полной нагрузкой, это также может дать вам больше тяги. Гусеничные варианты могут поддерживать различные наземные приложения с большей стабильностью и маневренностью.

Размеры асфальтоукладчиков

Доступны асфальтоукладчики Cat различных размеров для решения конкретных задач. Например, асфальтоукладчик меньшего размера, требующий буксировки, имеет среднюю мощность двигателя (л.с.) от 3 до 20 л.с., а более крупный самоходный двигатель — от 100 до 250 л.с. Большие асфальтоукладчики около 19-23 фута в длину, 10 футов в ширину и 10 футов в высоту и весом от 20 000 до 40 000 фунтов в зависимости от размера двигателя, емкости бункера, системы привода и других компонентов.

Стандартная ширина укладки составляет от 8 до 12 футов, хотя максимальная ширина может достигать 40 футов, если вы используете удлинители стяжки для своих самых крупных проектов. 8-футовый асфальтоукладчик может работать на небольших объектах, таких как тротуары и дорожки для гольфа. Но если вы работаете на более широких строительных площадках, асфальтоукладчики высотой более 10 футов могут использоваться для строительства шоссе и более крупных проектов, таких как парковки. Максимальная толщина асфальтового покрытия за один проход составляет от 8 до 12 футов.

Подберите подходящее оборудование в Cleveland Brothers

Cleveland Brothers предлагает широкий ассортимент прочных и надежных асфальтоукладчиков Cat, катков, фрез и других устройств. Наша команда экспертов готова помочь вам инвестировать в лучшие решения для вашего бизнеса. Благодаря наличию нового и бывшего в употреблении оборудования и полному арендному парку Cleveland Brothers может помочь вам выполнить любую работу по укладке дорожного покрытия. В течение ограниченного времени Cleveland Brothers предлагает избранные ролики по сниженной цене. Для получения дополнительной информации нажмите здесь, чтобы просмотреть сведения о ценах и оборудовании.

Этот контент создан и проверен командой Cleveland Brothers. Имея почти 75-летний опыт работы в отрасли тяжелого оборудования, наша команда предлагает знания и навыки, необходимые для завершения работы. Свяжитесь с нашей командой сегодня для получения дополнительной информации о новом и подержанном оборудовании.
