Характеристики Твэкс ЕК-12. Обзор колесного экскаватора Твэкс ЕК-12

Разместите заявку на покупку техники или запчастей для спецтехники!

отправить заявку

Ваша заявка отправлена.

Технические характеристики Твэкс ЕК-12, масса

Эксплуатационная масса

Изменяемая геометрия стрелы

12 500 кг

Моноблочная стрела

12 900 кг

Объем ковша

Изменяемая геометрия стрелы

0,5 куб. м

Моноблочная стрела

0,65 куб. м

Данная модель является самой компактной в линейке производителя. Экскаватор пригоден для эксплуатации в стесненных условиях. Это возможно благодаря тому, что можно уменьшать поворотную платформу. Также в этой модели увеличена скорость передвижения до 22,5 км/ч. Также стоит отметить, что экскаватор благодаря особенностям конструкции способен без нарушений передвигаться по дорогам общего пользования.

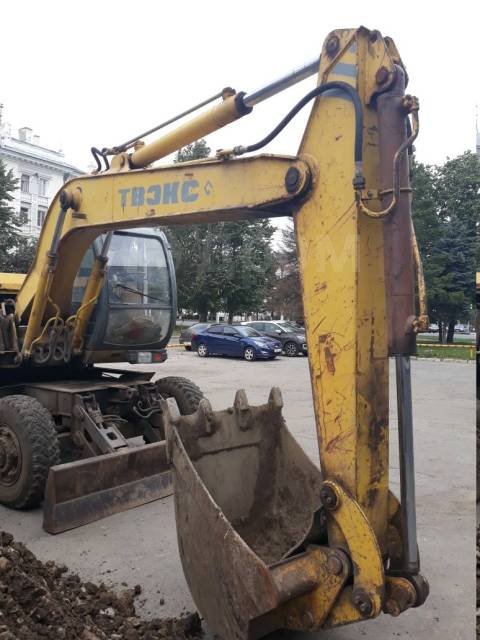

Источник фото: baitekmachinery.ruФото Твэкс ЕК-12

Благодаря изменяемой геометрии стрелы увеличена глубина копания экскаватора ЕК-12 (возможно копать глубокие и узкие колодцы), машина стала более маневренной.

Экскаватор Твэкс ЕК-12 может эксплуатироваться не только в ограниченных условиях, но также и на разработке котлованов, карьеров, грунтов категорий I-IV и т.д.

Радиус копания

8 000 мм

Максимальная высота разгрузки

6 400 мм

Глубина погружения ковша

5 000 мм

Габариты

Длина

8 000 мм

Ширина

2 500 мм

Высота

3 150 мм

Благодаря своим компактным размерам экскаваторы Твэкс ЕК-12 можно транспортировать как своим ходом по трассам общего назначения, так и перевозить с помощью специальной техники, например, прицепа.

Двигатель

В базовой комплектации экскаваторы ЕК-12 оснащаются силовыми агрегатами Д-243, более новые версии агрегатированы двигателями Perkins 1104C-44.

Д-243

Мощность

81 л.с. (60 кВт)

Максимальный крутящий момент

258 Нм

Частота вращения

1 600 об/мин

Диаметр цилиндра

110 мм

Топливный бак

225 л

4-тактный 4-цилиндровый дизельный двигатель Д-243 запускается с помощью стартера.

Техническое обслуживание Твэкс ЕК-12

Благодаря тому, что большинство элементов конструкции экскаваторов Твэкс ЕК-12 (до 90%) производятся на заводе, проблем с обслуживанием не возникает. Однако в конструкции машины есть несколько моментов, усложняющих ремонт и обслуживание.

Так, воздушные фильтры, размещенные перед радиатором, мешают охлаждению двигателя и ограничивают доступ. Дополнительную тепловую нагрузку создает глушитель, который производитель разместил над насосным агрегатом. Также неудобно расположены радиаторы (слева под капотом) и насос (справа).

Источник фото: baitekmachinery.ruВ базовой комплектации Твэкс ЕК-12 агрегатируются двигателями Д-243

Модификации

На сегодняшний день существует несколько модификаций экскаваторов Твэкс ЕК-12.

На модели ЕК-12-10 дополнительно установлен гидромотор хода и гидронасос Bosch Rexroth. Следующая модификация, ЕК-12-20, оснащена ковшом объемом в 0,5 куб. м, стрелой с измененной геометрией, стабилизаторами и опорой-отвалом, гидравликой ПСМ. Аналог предыдущей модели, ЕК-12-24, оснащен гидромотором хода и гидронасосом Bosch Rexroth. Еще одна модель ЕК-40 – единственная, которая оснащается силовым агрегатом Perkins. Выпускается с ковшом увеличенного объема (0,65 куб. м).

Управление, кабина

Предприятие “Тверской экскаватор” изготавливает для своих машин комфортные для оператора кабины, в которых все рычаги управления расположены удобно и могут настраиваться по желанию водителя. Кабина ЕК-12 – с увеличенной обзорностью. Для того, чтобы в нее подняться, производитель установил лестницу с поручнями, которая расположена невысоко от земли.

В самой кабине уменьшен уровень вибрации и шума. Под сиденьем оператора производитель установил отопитель, работающий от системы охлаждения двигателя.

Опционально возможна установка в ЕК-12 автономного отопителя и кондиционера в кабине.

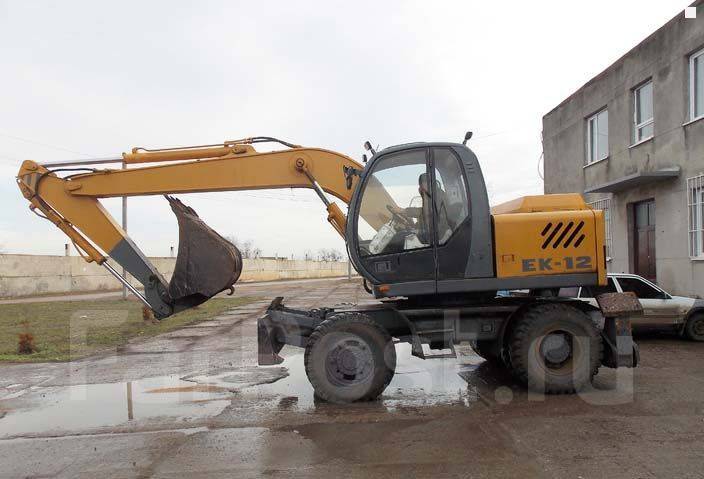

Источник фото: transcar.ruФото Твэкс ЕК-12

Навесное оборудование

Помимо стандартного ковша, модель ЕК-12 может оснащаться гидромолотом, рыхлителем или грейфером.

Аналоги

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: Твэкс ЭО-3326, Твэкс ЭО-3322Д, UMG E130W, Атек 851, Твэкс ЭО-3323А, Калининец ЭО-3323, Амкодор-КЭЗ EW-1400, UMG E140Wlc, UMG E140W, Святовит ЕВ-К-13.

Видео

Видео – с канала Спецтехника JCB – Стройкомплект

Экскаватор ЕК-12, ЕК-12 характеристики, запчасти ЕК-12, ремонт ЕК-12, твэкс ек-12, ЕК-12

Экскаватор ЕК-12 с изменяемой геометрий стрелы

Экскаватор ЕК-12 с моноблочной стрелой

Технические характеристики экскаватора ЕК-12:
Эксплутационная масса, т. 12,5/12,85
Скорость передвижения, км/ч 22,5/20
Продолжительность цикла, с. 15
Габаритные размеры
Длина, м 5,98
Ширина, м
Высота, м (без маяка) 4
Рабочее оборудование
Тип обратная лопата
Радиус копания, м 8,07/8,25
Радиус копания на уровне стоянки, м 7,86/8,06
Глубина копания, м 5,08/8,06
Высота выгрузки, м 6,5/6,4
Угол поворота ковша, град 173



Экскаватор ЕК-12

ЕК-12 твэкс – представляет собой пневмоколесный гидравлический экскаватор, основным предназначением которого является разработка котлованов, карьеров, траншей и колодцев в грунтах I-IV категорий, используется для разгрузки и погрузки сыпучих материалов, мерзлых грунтов и разрыхленных скальных пород. Это младшая модель среди экскаваторов серии ЕК (ЕК-14, ЕК-18). Модель производится на Тверском экскаваторном заводе. Она отлично зарекомендовала себя во многих отраслях коммунального, дорожно-транспортного и промышленного хозяйства.

Благодаря существенному (до 2000 мм) уменьшению поворотной платформы, экскаватор отлично приспособлен для работ в стесненных условиях. Продуманная геометрия стрелы позволяет осуществлять рытье глубоких и узких котлованов, колодцев, что является непреодолимым препятствием для большинства других моделей. При движении в городском потоке, экскаватор, за счет конструкции, не занимает много места (сравнимо с небольшим грузовым автомобилем), что позволяет без каких-либо проблем в короткие сроки добираться до места проведения работ. Максимальная скорость передвижения составляет 22,5 км/ч. Управление простое и понятное.

Немаловажным фактором является уровень комфортности для работника, производящего работы. Ведь в любой отрасли от того, на сколько удобно рабочее место, напрямую зависит производительность и качество труда.

В модели ЕК-12 в этом направлении сделано ряд улучшений:

  • удобная эргономичная кабина;
  • управление включает в себя бортовой контроллер и систему электронного управления двигателем;
  • интерьер кабины выполнен из АВС-пластика.

Запчасти ЕК-12

Компания ООО «Тверьмашкомплект» реализует оригинальные запчасти для ЕК-12 по выгодным ценам. Можете не сомневаться, мы не заставим Вас ждать. Большинство запасных частей таких, как гидравлика, коробки передач, насосы, валы, мосты, ковши, зубья, коронки и многое другое уже есть на наших складах. По наличию тех или иных запчастей предварительно проконсультируйтесь с нами по телефонам.

ЕК-12 – ремонт и техобслуживание

При необходимости компания ООО «Тверьмашкомплект» выполнит для модели ЕК-12 ремонт или проведет необходимое техническое обслуживание. Все работы проводят наши высококвалифицированные специалисты, которые имеют большой опыт в этой сфере. Дополнительно возможно оснащение следующим рабочим оборудованием:

гидромолот МГ-300 для разрушения бетонных и железобетонных дорожных покрытий, сооружений из кирпича, неармированного бетона, рыхления мёрзлого грунта и трамбования рыхлого грунта
рыхлитель 314-03-40. 17.300 для выемки бордюрного камня, вскрытия асфальтобетонной корки мёрзлого грунта и т.п.
грейфер ГК-221 для рытья траншей, колодцев, котлованов и других аналогичных работ, а также для погрузки и разгрузки различных материалов.



Варианты исполнения экскаватора ЕК-12:



Модель экскаватора Масса, т Объем ковша, м³ Глубина копания, м Марка двигателя Описание
ЕК-12-10 12.9 0,65 4,8 ММЗ 243 Моноблок, рук. L=1900 мм, унифицированная х/р с опорой-отвалом и аутригерами, гидронасос «Bosch-Rexroth», подогреватель «Гидроник»
ЕК-12-20 12,5 0,5 5,08 ММЗ 243 ОПУ 1250, Стрела 2х-секционная, L=1900 мм, х/р с опорой-отвалом и стабтизаторами, гидравлика «ПСМ», подогреватель «Гидроник»
ЕК-12-24 12,5 0,5 5,08 ММЗ 243 ОПУ 1250, Стрела 2х-секционная, рук. L=1900 мм, х/р с опорой-отвалом и стабтизаторами, гидронасос «Bosch-Rexroth», подогреватель «Гидроник»
ЕК-12-30 12,5 0,5 5,08 ММЗ 243 ОПУ 1250, стрела с изменяемой геометрией, L=2800 мм, гидронасос Bosch-Rexroth c LUDV
ЕК-12-40 12,6 0,65 4,8 Perkins 1104C-44 Моноблок, гидронасос «Bosch-Rexroth», ОПУ 1250 мм, рук. L=1900 мм, подогреватель «Гидроник»


12 00, 12 10, 12 20, 12 30, 12 40

В спецтехнике выделяют большую категорию экскаваторов колесного типа, названую так по способу их передвижения. Она прочно заняла свои позиции в сфере строительства, коммунального и дорожного хозяйства, поэтому стоит рассмотреть подробнее самых популярных её представителей.

Экскаватора ЕК – 12: основные параметры

Экскаваторы ТВЭКС ЕК-12 – это одноковшовые землеройные механизмы большой функциональности на пневмоколесном ходу, которые производятся российской компанией ЗАО «Тверской экскаватор».

Гидравлическая система и оборудование данной техники позволяют задействовать её в разработке грунтов категории от I – IV (в том числе мерзлых), создания траншей и котлованов, демонтажа железобетонных, асфальтовых и бетонных дорожных слоев и строительных конструкций, а также для привлечения их к погрузочно-разгрузочным работам. При этом экскаваторы представляют категорию «Сити», имеют малые габариты и хорошую маневренность, удобную для ведения работы в стесненных условиях городской застройки.

Могут применяться в коммунальной сфере, промышленном, сельском, мелиоративном и транспортном строительстве.

Возможности данной спецтехники значительно расширены:

  • Увеличена глубина разработки благодаря особой конструкции стрелы;
  • Повышена маневренность агрегата;
  • Улучшена комфортность для управляющего персонала;
  • Осуществлена возможность выполнения операций прецизионного типа.
  • Рассмотрим характеристики этого типа экскаватора подробнее.
Фото экскаватора ЕК 12

Технические характеристики

Двигатель

Экскаватор в зависимости от модификации оснащается двумя типами двигателей: ММЗ 243, мощностью 83 л.с. и Perkins той же мощности. Стоит отметить, что по желанию покупателя на все модели может быть установлен импортный мотор, ведь фирма Perkins является лидером европейского рынка и поставляет двигатели с удвоенным ресурсом работы, вдвое большим гарантийным сроком и существенной экономией топлива.

Габаритные размеры

Поскольку колесный экскаватор ЕК-12 является самым меньшим представителем линейки «Сити», он прекрасно адаптирован к работе в ограниченных пространствах. Особенность конструкции данной машины, ведь его поворотная платформа имеет размер всего 2 м, делает экскаватор незаменимым для работы в условиях городской стесненности.

Рабочая стрела имеет возможность изменять геометрию для ювелирной работы над узкими траншеями и колодцами, что значительно сокращает затраты на разработку грунта.

Стоит отметить и маневренность машины, которая прекрасно адаптирована для его перемещения в городском транспортном потоке. Этому способствует и скорость движения, увеличенная в этой модели до 22.5 км/ч.

Габаритные размеры экскаватора ЕК-12
Характеристики Значения, мм
Высота (за исключением маяка) 3120
Ширина 2500
Длина 8000



Рабочее оборудование

Отличительной особенностью данного экскаватора является рабочее оборудование, способное изменять свою геометрию.Прежде всего, это касается рабочей стрелы. Благодаря этой возможности экскаватор готов к работе в стесненных условиях городской застройки. Такая возможность незаменима для решения задач коммунальных ремонтов на построенных сетях коммуникаций при необходимости рытья узких траншей, колодцев.

Разработка грунта экскаватором ЕК-12 позволит снизить объемы грунта и значительно увеличить глубину разработки.

Стандартный ковш можно заменять дополнительным навесным оборудованием следующих видов:

  • Ковшами объемом от 0,35 до 0,5 м3 в целях разработки сложных грунтов и организации узких траншей;
  • Рыхлителями типа 314-03-40.17.300, которые обеспечивают возможность разборки асфальтобетонного покрытия, мерзлых грунтов и демонтажа бордюрных камней;
  • Гидромолотами, применяемыми при разрушении бетонных и железобетонных слоев дорог, кирпичных стенок, неармированных бетонных конструкций. Данное оборудование способно осуществлять как разработку мерзлых грунтов, так и трамбовку рыхлых пород. На экскаватор с моноблочной стрелой монтируется гидромолот МГ-300, на остальные модели – МГ — 150.
  • Грейферами, позволяющими посредством экскаватора выполнять погрузо-разгрузочные работы на площадке, а также разрабатывать траншеи, котлованы, колодцы и т.д. Тип грейфера – ГК-221 позволяет доукомплектовать его ротаторами гидравлического полноповоротного вида. Глубину захвата груза грейфером можно увеличить посредством удлинителя, выполненного из пары вставок и направляющей, монтирующейся между ними в целях центрирования грейфера.
С моноблочной стрелой

Данная комплектация является классической и давно зарекомендовала себя благодаря своей надежности.

Со стрелой изменяемой геометрии

Такой вид конструкции стрелы позволил существенно увеличить производительность экскаватора в части разработки узких траншей.

Экскаватор ЕК 12 с мотоблочной стрелой и стрелой изменяемой геометрии

Сравнительную характеристику параметров копания экскаватора ЕК-12 с двумя видами стрелы удобно рассмотреть на примере таблицы:

Характеристики Моноблок Стрела с изменяемыми параметрами
Объем ковша, max, м3 0,65 0,5
Угол маневра ковша 173 173
Длина рукояти, м 1,9 1,9
Высота загрузки 6,4 6,5
Радиус работы, м 8,25 8,07
Радиус работы на высоте стоянки, м 8,6 7,86
Кинематическая глубина разработки, м 8,06 5,08



Модификации

Для удобства восприятия представим характеристики модификаций в виде таблицы.

Модели Стрела, м Вес, т Двигатель Глубина копания, м Гидравлика Мощность, кВт/л.с. Объем ковша, м3/рук.м
ЕК 12 00 моноблок 12,9 ММЗ 243 4,8 Bosch-Rexroth 59/83 0,65/1,9
ЕК 12 10 2хсекционная 12,5 ММЗ 243 5,08 ПСМ 59/83 0,5/1,9
ЕК 12 20 2хсекционная 12,5 ММЗ 243 5,08 Bosch-Rexroth 59/83 0,4/3,4
ЕК 12 30 изменяемая 12,5 ММЗ 243 5,08 Bosch-Rexroth c LUDV 59/83 0,5/2,8
ЕК 12 40 моноблок 12, 6 Perkins 1104C-44 4,8 Bosch-Rexroth 61/83 0,65/2,2

На видео экскаватор ТВЭКС ЕК 12 в работе:
