Расшифровка индексов и цифр в названиях моделей гусеничных экскаваторов Hyundai

Технические характеристики

Эксплуатационная масса, кг	20500
Модель двигателя: Cummins B5,9-C, л.с./об/мин	155/1950
Объем двигателя, см3	5880
Длина, мм	9520
Высота, мм	3410
Ширина, мм	2530
Глубина копания (максимальная), мм	6380
Сила копания на ковше, kN	152
Сила копания на рукояти, kN	101
Объем ковша, м3	0. 80 (0.51 – 1.34)
Длина стрелы (моно), мм	5650
Длина рукояти, мм	2900
Главный насос KAWASAKI (Япония)
Давление рабочего контура (максимальное), кг/см2	330
Давление ходового контура, кг/см2	360
Давление контура сервоуправления, кг/см2	40
Номинальный расход гидравлической системы, л/мин	2х220
Скорость вращения поворотного мотора, об/мин	12.5
Скорость передвижения, км/час	33
Расход топлива – номинальный, гр*л.с./час	136.8 при 2100 об/мин
Аккумулятор,	2 х 12 V x 100 AH
Стартер Nippon denso,	24 V -4. 5 kW
Генератор Delco Remy,	24 V -50 AMP
Вместимость заправочных ёмкостей:
топливный бак, л	310
масло, двигатель, л	14.2
система охлаждения, л	35
г/моторы хода, л	5
гидравлический бак, л	180
гидравлическая система, л	270

Характеристики рабочих зон

На схеме	Характеристика	При рукояти  2000 мм	При рукояти  2400 мм	При рукояти 2900 мм
A’	Максимальная длина копания на уровне земли, мм	8870	9260	9690
C	Глубина копания при копании вертикальной стенки, максимальная, мм	4970	5440	5810
E	Максимальная высотавыгрузки грунта, мм	6670	6900	7050
D	Высота копания, максимальная, мм	9500	9730	9870
B	Глубина копания, максимальная, мм	5480	5680	6380
F	Радиус поворота платформы, минимальный, мм	3700	3620	3540
A	Максимальная длина копания, мм	9110	9480	9900
B’	Максимальная глубина копания на уровне 8 футов, мм	5240	5670	6210

Расшифровка индексов и цифр в названиях моделей колёсных экскаваторов Hyundai

• Первая буква в названии модели — это вид техники: R – экскаваторы.
• Далее идёт число, обозначающее массу экскаватора в центнерах (1/10 тонны). Число центнеров округлено. Например: масса модели R200W-7 равна 20,5 тонны.
• Далее следует буквенный индекс, уточняющий особенности тех. характеристик ходовой части:
  • W — Экскаватор на колёсной базе. Пример: R140W-7
• Далее через дефис следует числовой индекс серии экскаваторов. Например: -7 или -9.
• Если после индекса серии есть буква А, то двигатель на данной модели соответствует стандарту Euro-3. Если буквы А нет – Euro-2.

•

• Далее может присутствовать необязательный индекс, который обозначает те или иные особенности рабочих частей или узлов модели:
  • D — модели для сноса или разрушения строений. Рукоять и стрела удлинены. Есть вставка длинной 2600 мм между рукоятью и стрелой.
  • HS — Поворотная платформа расположена выше от земли. Это позволяет работать в воде большей глубины.
  • LR — Глубина копания и высота разгрузки у моделей с этим индексом больше за счёт удлинённых рукояти и стрелы.

Технические характеристики сформированы на основе информации с официального сайта производителя. Обратите, пожалуйста, внимание на то, что технические характеристики, комплектация и список дополнительного оборудования могут отличаться от указанных на этой странице, в зависимости от региона, в который поставляется техника. А также компания-производитель оставляет за собой право изменять эти характеристики без уведомления. Поэтому обязательно уточняйте характеристики и параметры конкретной модели у продавца.

категория: Колёсные экскаваторы Hyundai

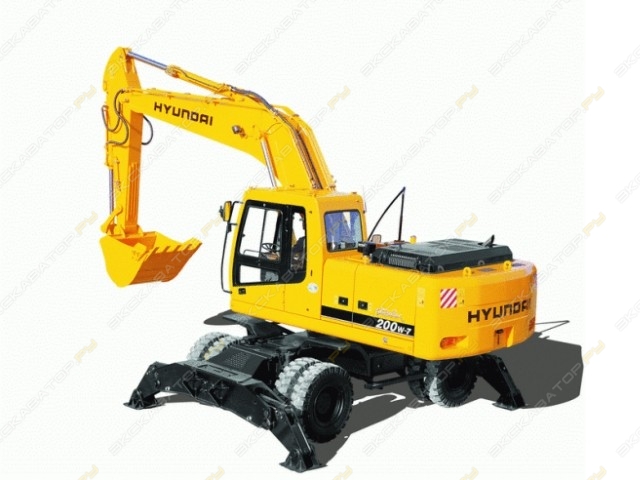

Технические характеристики Hyundai R200W-7.

Колесный экскаватор.

Эксплуатация

Рабочий вес	20500 кг
Объем топлива	310 л.
Объем жидкости системы охлаждения	35 л.
Объем масла двигателя	14.2 л.
Объем жидкости переднего дифференциала	16 л.
Объем жидкости заднего дифференциала	16 л.
Объем жидкости гидравлической системы	270 л.
Рабочее напряжение	24 В
Сила тока генератора	50 амперы
Давление перепускного клапана гидравлической системы	32336.4 кПа
Тип гидравлического насоса	два поршневых насоса переменного рабочего объема
Пропускная способность гидравлического насоса	440 л/мин
Размер шины	10-20-14PR двойной

Трансмиссия

Тип трансмиссии	гидростатический
Максимальная скорость перемещения	33 км/ч
Тяговое усилие на крюке	10795. 5 кг

Размеры

Габаритная ширина	2490 мм
Габаритная ширина с опущенными опорами	3770 мм
Высота до верхней части кабины	3180 мм
Колесная база	2800 мм
Клиренс	345 мм
Клиренс верхней конструкции	1220 мм
Радиус поворота задней части платформы	2800 мм

Опции стрелы/секции 3

Опция — Стрела/Секция (МЕХ) 3	Стрела / Секция 2900мм (стандартный)
Транспортировочная высота блока	3100 мм
Транспортировочная длина блока	9490 мм
Максимальная глубина копания	6380 мм
Максимальный вылет вдоль уровня земли	9690 мм
Максимальная высота среза	9870 мм
Максимальная высота погрузки	7050 мм
Макс. глубина копания вертикальной стенки	5810 мм

Опции стрелы/секции 2

Опция — Стрела/Секция (МЕХ) 2	Стрела / Секция 2400мм
Транспортировочная высота блока	3250 мм
Транспортировочная длина блока	9510 мм
Максимальная глубина копания	5880 мм
Максимальный вылет вдоль уровня земли	9260 мм
Максимальная высота среза	9730 мм
Максимальная высота погрузки	6900 мм
Макс. глубина копания вертикальной стенки	5440 мм

Опции стрелы/секции 1

Транспортировочная длина блока	9610 мм
Максимальная глубина копания	5480 мм
Максимальный вылет вдоль уровня земли	8870 мм
Максимальная высота среза	9500 мм
Максимальная высота погрузки	6670 мм
Макс. глубина копания вертикальной стенки	4970 мм
Опция — Стрела/Секция (МЕХ) 1	Стрела / Секция 2000мм
Транспортировочная высота блока	3360 мм

Механизм поворота

Скорость поворота

12.5 об/мин.

Ковш

Исходный объем ковша	0.8 м3
Минимальный объем ковша	0.51 м3
Максимальный объем ковша	1. 3 м3

Двигатель

Производитель	Cuммins
Модель	B5.9C
Полная мощность	123.8 кВт
Эффективная мощность	114.1 кВт
Мощность измеренная при	1950 об/мин.
Объем двигателя	5.9 л.
Крутящий момент измерен при	1500 об/мин.
Эффективный крутящий момент	671.1 Нм
Количество цилиндров	6
Аспирация	турбонаддув

Размеры

2. Габаритная ширина	2490 мм
4. Колесная база	2800 мм
5. Клиренс	345 мм
6. Габаритная ширина с опущеными опорами	3770 мм
7. Высота до верхней части кабины	3180 мм
8. Радиус поворота задней части платформы	2800 мм
14. Клиренс верхней конструкции	1220 мм

Опции стрелы/секции 1

1. Транспортировочная длина блока	9610 мм
3. Транспортировочная высота блока	3360 мм
9. Максимальная высота среза	9500 мм
10. Максимальная высота погрузки	6670 мм
11. Максимальный вылет вдоль уровня земли	8870 мм
12. Макс. глубина копания вертикальной стенки	4970 мм
13. Максимальная глубина копания	5480 мм
1. Транспортировочная длина блока	9510 мм
3. Транспортировочная высота блока	3250 мм
9. Максимальная высота среза	9730 мм
10. Максимальная высота погрузки	6900 мм
11. Максимальный вылет вдоль уровня земли	9260 мм
12. Макс. глубина копания вертикальной стенки	5440 мм
13. Максимальная глубина копания	5880 мм
1. Транспортировочная длина блока	9490 мм
3. Транспортировочная высота блока	3100 мм
9. Максимальная высота среза	9870 мм
10. Максимальная высота погрузки	7050 мм
11. Максимальный вылет вдоль уровня земли	9690 мм
12. Макс. глубина копания вертикальной стенки	5810 мм
13. Максимальная глубина копания	6380 мм
