Бензиновый бур земляной: Бензиновые буры (мотобуры) для земляных работ купить в Москве, цены в интернет магазине Motobur.ru

Бур садовый бензиновый в категории «Инструмент»

Садовый Бур QuikDrill большой Fiskars (134730/1000640)

На складе

Доставка по Украине

2 599 грн

Купить

Eurosklad

Мотобур AL-FA GD520 + 3 Шнека

На складе

Доставка по Украине

7 257 — 7 585 грн

от 3 продавцов

7 257 грн

Купить

OleOle — Магазин вдалих покупок

Мотобур бензиновый Латвия Vitals BUM 52n бензобур 52м3 2,5 л.с.9500 об/мин

На складе в г. Днепр

Доставка по Украине

6 927 грн

Купить

Лобзик — интернет магазин

Мотобур бензиновый Кентавр МБР-52Н бензобур 52м3 3,2 л.с 9500 об/мин

На складе в г. Днепр

Доставка по Украине

5 198 грн

Купить

Лобзик — интернет магазин

Мотобур профессиональный Vitals Professional BUM 621a (Латвия) бензобур 62м3 3,2 л.с. 7000 об/мин

На складе в г. Днепр

Доставка по Украине

9 440 грн

Купить

Лобзик — интернет магазин

Бензиновый земляной мотобур (бензобур) Vulkan GD620 со шнеком 200мм для скважинных столбов (с легким стартом)

Доставка по Украине

8 790 — 9 990 грн

от 5 продавцов

10 987.50 грн

Купить

GoldenTools — интернет-магазин инструмента

Мотобур бензобур 2,5л.с. Латвия Vitals BUM 52n

На складе в г. Днепр

Доставка по Украине

6 927 грн

Купить

Motohome

Мотобур бензобур 3,2 л.с.Кентавр МБР-52Н

На складе в г. Днепр

Доставка по Украине

5 198 грн

Купить

Motohome

Мотобур профессиональный 3,2 л.с. Vitals Professional BUM 621a (Латвия) бензобур

На складе в г. Днепр

Доставка по Украине

9 440 грн

Купить

Motohome

Мотобур профессиональный 2,4 кВт, 3,0 Н/м, Vitals Professional BUM 621a (Латвия) + масло в подарок

На складе в г. Днепр

Доставка по Украине

9 440 грн

Купить

Шпонка плюс — интернет гипермаркет

Мотобур LEX 5.2KW (GD520)

Доставка по Украине

7 169 — 7 257 грн

от 2 продавцов

7 169 грн

Купить

Магазин Bizon 🛠

Бензиновый земляной мотобур (бензобур) Vulkan GD620 для скважинных столбов (с легким стартом)

Доставка по Украине

по 8 790 грн

от 3 продавцов

10 987.50 грн

8 790 грн

Купить

Lireen Shop — интернет магазин

Мотобур бензиновый (бензобур) Vitals BUM 52n: Максимальный бур 250 мм, 1900Вт, 6000 об/мин.,

Доставка по Украине

6 850 — 6 927 грн

от 4 продавцов

8 562.50 грн

6 850 грн

Купить

Lireen Shop — интернет магазин

Мотобур Stark PEA-5028

Доставка по Украине

по 6 081 грн

от 3 продавцов

6 081 грн

Купить

ТОВ»ПРОФПОСТАЧ»

Бензиновый земляной мотобур (бензобур) Vulkan GD620 для скважинных столбов (с легким стартом)

Доставка по Украине

10 987. 50 грн

8 790 грн

Купить

Магазин якісного інструменту vseVnas — Tools Shop 24/7

Смотрите также

Мотобур (бензобур) 2,3 кВт BAMATO EBO-80 (в комплекте 3 шнека 100-150-200 мм длинной 800м)

Доставка по Украине

10 870 грн

Купить

Магазин якісного інструменту vseVnas — Tools Shop 24/7

Мотобур Vulkan GD620 2.4 кВт (3.2 л.с.) + В подарок шнек 250мм! Shopolife

Доставка по Украине

12 487.50 грн

Купить

ShoPoLife

Мотобур (бензобур) 3WT-300A, шнек 100 мм

Доставка по Украине

Цену уточняйте

Спектрум | Интернет-каталог строительного оборудования и инструментов

Мотобур (бензобур) 3WT-300B, шнек 200 мм

Доставка по Украине

Цену уточняйте

Спектрум | Интернет-каталог строительного оборудования и инструментов

Мотобур бензиновий Procraft PROFESSIONAL GD68 (3,0 кВт; 62 см3) Німеччина

Доставка по Украине

по 6 900 грн

от 2 продавцов

6 900 грн

Купить

Бур (шнек)15х100 MD3353 д/мотобура

Доставка по Украине

880 грн

Купить

ТОВ»ПРОФПОСТАЧ»

Мотобур бензиновый (Бензобур) Енергомаш МБ-1552

Доставка по Украине

6 090 грн

Купить

KRONOR. Строительный инструмент

Бензобур мотобур 1,9 кВт. 250мм Vitals BUM 52n

Доставка из г. Днепр

6 927 грн

Купить

Шлиц — интернет магазин

Мотобур Кентавр МБР-52Н бензобур

Доставка из г. Днепр

5 198 грн

Купить

Шлиц — интернет магазин

Мотобур профессиональный Vitals Professional BUM 621a (Латвия) бензобур

Доставка из г. Днепр

9 440 грн

Купить

Шлиц — интернет магазин

Шнек буровой (бур) на мотобур : 150 мм Shopolife

Доставка по Украине

1 050 грн

Купить

ShoPoLife

Шнек буровой (бур) на мотобур : 200 мм Shopolife

Доставка по Украине

1 275 грн

Купить

ShoPoLife

Шнек буровой (бур) на мотобур : 250 мм Shopolife

Доставка по Украине

1 530 грн

Купить

ShoPoLife

Мотобур AL-FA GD520 + 3 Шнека

Доставка по Украине

7 169 грн

Купить

d-tools

Бензиновые мотобуры! Для земли и столбов! Недорого на Е-1

Легко ли бурить отверстия? Требования к исполнителю.

Перед тем как определиться с моделью устройства будущий пользователь должен понимать, что получение отверстий в почве это тяжелый физический труд, связанный с управлением оборудования.
Вращение шнека происходит за счет бензинового двигателя. А управление скоростью подачи, установка направления, периодическое извлечение насадки с землей для предотвращения закапывания, легкое раскачивание при получении отверстий в глине и удержание рукояток при сопротивлении грунта бурению ложится на оператора.
Эксплуатация ручного бензинового ямобура сложна физически и травмоопасна из-за камней и различных предметов находящихся в толще почвы. При соприкосновении шнека с ними возникает обратный удар и резкий рывок рукояток.
Поэтому при выборе модели и дополнительных шнеков больших диаметров нужно объективно оценить свои физические возможности.

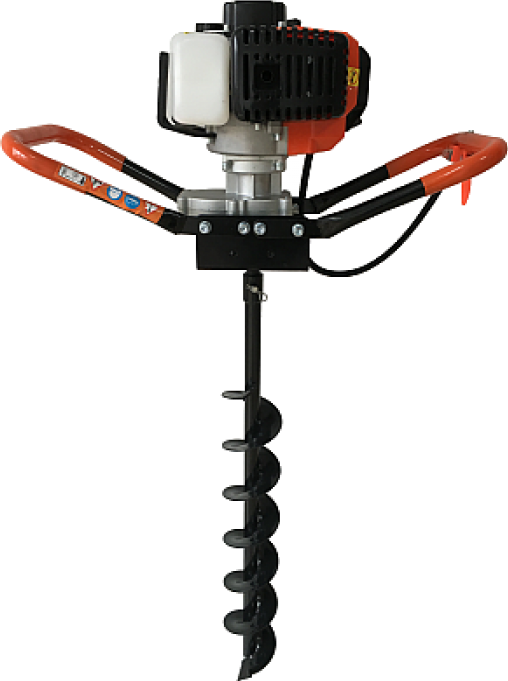

Конструкция. Основные узлы и элементы.

Двигатель.

На легкие мотобуры для земляных работ устанавливают двухтактные бензиновые моторы с воздушным охлаждением объемом от 42 до 71 см³. Большой объем цилиндра создает высокий крутящий момент от показателей которого зависит с каким грунтом справится устройство: рыхлым песком, растительной почвой, торфом или плотной, вязкой и липнущей на спирали жирной глиной.
От силового фактора зависит насколько можно увеличить, по сравнению со штатным, диаметр применяемых шнеков, а также размер и количество удлинителей, каждый из которых увеличивает нагрузку на двигатель.

Несмотря на то, что для двухтактных моторов приходится постоянно готовить топливную смесь, их, в отличии от четырехтактных, можно класть на бок и транспортировать не снимая бурильную насадку.

Защитная рама и рукоятки.

Максимальные обороты двигателя, от 3600 до 9500 оборотов в минуту, понижаются с соотношением 1:20, 1:33, 1:40 в редукторе, который увеличивает крутящий момент.
Своей нижней частью он устанавливается и прикручивается на опорную площадку которая является основанием трубчатой рамы.

У легких ручных мотобуров для заборов, таких как Scheppach EB 1650, рама, с установленными на рукоятках клавишей выключения зажигания и рычагом управления подачи топлива, огибает мотор с редуктором с одной стороны.
Но у большинства моделей оградительная труба создает закрытый контур, защищая от падений и толчков при транспортировке.

Для одного или двух операторов?

Вес устройств для одного работающего, даже с насадкой не превышает 20-30 кг. Так популярный китайский бензиновый ямобур Grunfield BE200 весит 12,3 кг, а японский Maruyama MAG500RS 10,4 кг. Для отверстий от 80 до 200 мм они наиболее удобны.

Главным недостатком эксплуатации любого бензобура для земли является обратный удар, возникающий при упирании режущего ножа шнека в корни, проволоку, кирпичи, камни и другие предметы скрытые в грунте.
Чтобы лучше контролировать и гасить рывки на мощных моделях рукоятки выполняют не открытые, как для одного работающего, а закрытые, с большим выносом от рамы.
С такой конструкцией, двум операторам даже небольшого роста, удобно вытаскивать инструмент при бурении с удлинителем.

Как устроено сцепление.

После того как двигатель заведен шнек бензинового ямобура не начинает движение. Это сделано для безопасности, чтобы вращающаяся насадка не задела пользователя, удерживающего устройство одной рукой.
За это отвечает сцепление, узел установленный между мотором и понижающим редуктором и состоящий из барабана, стяжных пружин и колодок.

Как только оператор центрирует забурник и нажимает педаль газа, колодки, под действием центробежных сил, расходятся в сторону, растягивая пружину. Их скольжение по внутренней части барабана переходит в плотное зацепление, достаточное для начала вращения редуктора и передачи усилия на насадку.

По мере продвижения насадки в почву меняется ее плотность и другие характеристики, встречаются посторонние предметы. Если бур не может преодолеть противодействие грунта, начинает буксовать и останавливается, то мотор продолжает работать. Связь с редуктором прерывается из-за перехода колодок с зацепления опять в режим скольжения.

Как правильно пользоваться, чтобы не спалить сцепление.

При вышедшем из строя сцеплении бурильная насадка вращается даже в режиме холостого хода без подгазовки. Чтобы это предотвратить нужно следовать рекомендации всех производителей: работать на максимальных оборотах.

И на дешевых китайских мотобурах для грунта и на моделях для коммерческого использования на среднем газе сцепление не раскрывается. Колодки трутся, нагревают барабан и все элементы узла. Упругие свойства стягивающей пружины ослабевают и ее силы не хватает сжать колодки. Шнек вращается при любом положении рычага подачи топлива.

Нежелание пользователей давить на газ связано с опасностью возникновения обратного удара. Тот у кого уже инструмент вырывался из рук осознает опасность и работает на половину его возможностей.
Производители рекомендуют крепче удерживать рукоятки и “чувствовать” оборудование, регулируя усилие подачи вниз, но выполнять бурение на максимальных оборотах.

Шнеки для мотобура. 150, 200, 250 или 300 мм?

Устройство и технические характеристики.

Насадка состоит из вала который одной стороной крепится к валу редуктора, а на второй имеет режущие ножи. Они рыхлят грунт и он поднимается вверх по приваренной реборде.
Длина шнеков для ручных моделей 80 см или метр, а диаметр спирали 80, 100, 150, 200, 250 или 300 мм.
Работоспособность насадки зависит от состояния ножей. Их конструкция отличается у разных производителей, но их диаметр выполняют на 10-15 мм больше реборды.
Своей внешней частью нож взламывает почву, которая сразу отводится по виткам и выбрасывается за пределы отверстия. Испытывая постоянное абразивное воздействие он стирается и когда его края уже не выходят за пределы реборды, торцы спирали начинают контактировать с землей, поскольку свободное пространство между ними исчезает. Нагрузка на редуктор увеличивается в разы, а вытащить застрявший в земле бензобур можно лишь откапывая его лопатой.

Если в паспортных характеристиках указано, что максимальный размер бурения 150 мм, что будет если установить 200 мм шнек?

Вполне вероятно, что на почве 1 или 2 категории бензиновый ямобур справится с работой. Но чтобы понять насколько возрастет на него нагрузка посчитайте увеличение площади удаляемой земли.

P=¼πd².
Для 150 мм это 17663 см², а для 200мм это 31400 см².
Производительность, а с ней и нагрузка, вырастут в 1, 78 раза.

Фиксация шнека. Многогранник или цилиндр?

На всех недорогих мотобурах для земляных работ сочленение насадки с валом редуктора цилиндрическое. К шнеку приваривается втулка в которую плотно входит 20 мм вал редуктора и фиксируется стопорным пальцем.
Такой способ проще в изготовлении (только обработка на токарном станке), но при значительном усилии, стопор (диаметр которого не превышает 6-8 мм, чтобы не ослабить тело вала) деформируется. Смена насадок осложняется, необходимы выколотки и молоток, чтобы извлечь погнутый фиксатор.

На гидравлических установках и мощных моделях для двух операторов сочленение имеет квадратный или шестигранный профиль. Он обеспечивает лучшую передачу момента вращения и защиту от проворачивания, поскольку встречая сопротивление грунта работает каждая грань с большой площадью поверхности в соединении.

Направляющее сверло в центре.

Какую роль выполняет?

Легкие бензиновые буры для столбов имеют несъемный наконечник шнека. Его задача задавать направление погружения и рыхлить почву помогая основным ножам.
Самой эффективной считается конструкция, где забурник сменный, закручивается в вал на резьбе и не просто вклинивается в грунт, а также выбирает его, образуя свое предварительное отверстие перед кромками режущих ножей.

Удлинители для глубоких отверстий.

Когда длины штатного шнека не хватает применяют 0,5 и 1 метровые удлинители, образуя наборную конструкцию. Они бывают трубчатые и с приваренной ребордой.
Первые дешевле, однако при бурении земля, перемещаемая по спирали, доходит лишь до места стыковки и наружу не выбрасывается. Процесс разбивается на несколько проходов. После каждого мотобур нужно периодически приподнимать и встряхивать.
К весу инструмента прибавляется масса земли на лопастях, поэтому при выборе дополнительного оборудования учитывают рост и физические возможности оператора.

Удлинители с подающей спиралью дороже, тяжелее, но самостоятельно поднимают почву от ножа до поверхности.

Пружинный амортизатор. Зачем нужен дополнительный аксессуар?

Даже при бурении чернозема в нем могут попадаться камни и толстые корни. При попадании на них режущего края ножа, вращающегося со скоростью 3 оборота в секунду происходит стопорение шнека.

Последствия могут быть разные. Если предмет небольшой, то шнек выламывает его из грунта и подает вверх. Но если он массивный, то обратный удар вырывает у оператора рукоятки или действует разрушающе на зубья шестерен редуктора.

Для частичного гашения удара шнек крепят через амортизатор. Когда сопротивление возрастает пружина скручивается до определенного предела, а потом разжимается назад ускоряя вращение насадки.
