Чем паять пластиковые трубы: Как правильно паять полипропиленовые трубы

Как правильно паять полипропиленовые трубы

15 сентября 2019 Ликбез Сделай сам

Детали нагреваются до 260 °C и связываются так сильно, что место соединения оказывается прочнее, чем сама труба.

1. Приготовьте материалы и инструменты

• Трубы;
• фитинги;
• салфетки;
• перчатки;
• паяльник;
• ножницы для труб;
• рулетка;
• карандаш;
• уровень;
• изопропиловый спирт.

2. Составьте схему трубопровода

YouTube‑канал «Ремонт своими руками»

Соединение полипропиленовых труб осуществляется довольно просто, но — как и с любой другой конструкцией — перед началом работ желательно подготовить примерную схему монтажа.

Набросайте на бумаге чертёж с расположением точек врезки, запорной арматуры и других нужных деталей. Так вы сможете сразу прикинуть длину труб, а также определить расположение, тип и количество необходимых фитингов.

Поскольку при соединении нагреваются оба конца трубопровода, для удобства монтажа важно, чтобы один из них оставался свободным. Часть труб с фитингами можно собрать на столе, а затем установить в нужном месте, выполнив всего один стык. Всё это поможет предусмотреть схема сборки.

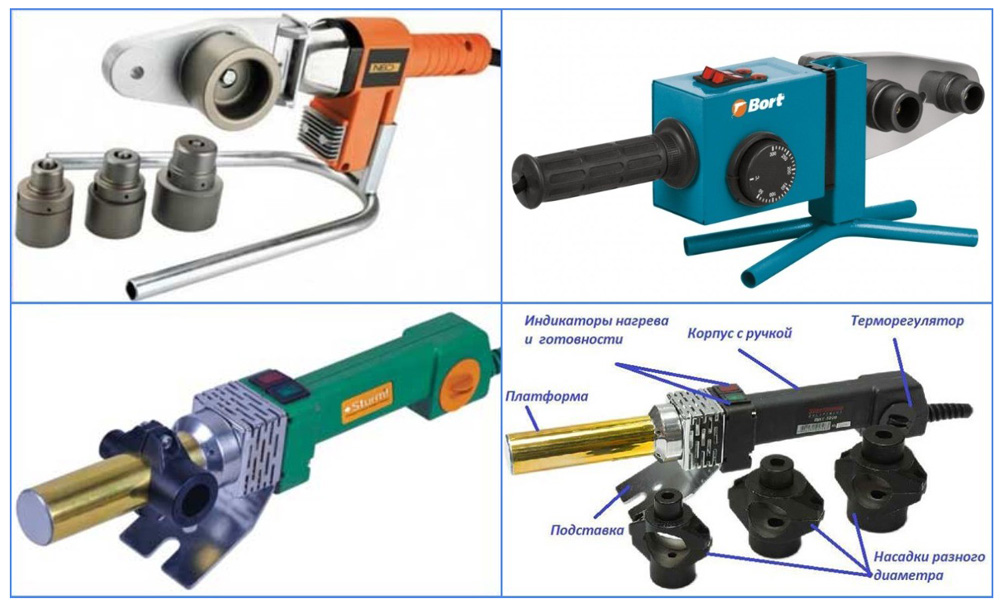

3. Подготовьте паяльник

Вообще, прибор правильно называть «сварочный аппарат». Процесс соединения полипропилена проходит без использования припоя, а значит — это сварка, а не пайка. Мы будем использовать оба термина.

YouTube‑канал «Дважды отец Дмитрий»

Установите на платформу паяльника насадки нужного диаметра и зафиксируйте их винтом с помощью ключа. Если работаете с трубами нескольких размеров — используйте дополнительную пару гильз.

Выставьте температуру нагрева на 260 °С и включите прибор в сеть. На нагрев потребуется 10–20 минут. О готовности к работе сообщит светодиодный индикатор. Еще около 5 минут нужно подождать перед сваркой первого стыка.

При нагревании полипропилена выделяются вредные пары и дым, которые лучше не вдыхать. Поэтому во время работы проветривайте помещение.

4.

Сделайте разметку

Пока паяльник греется, подготовьте трубу и фитинги. Для качественной сварки они должны входить друг в друга строго на определённую глубину. Недостаточное погружение приведёт к плохому соединению, а чрезмерное — уменьшит или полностью закупорит проходное сечение выдавленным пластиком. Вот рекомендуемые большинством производителей значения для самых распространённых размеров:

Как видите, глубина пайки зависит от диаметра труб и фитингов.

YouTube‑канал FV Miano

Чтобы не ошибиться, отмерьте необходимую длину трубы с учётом припуска на стык и поставьте чёрточку карандашом. Затем на нужном расстоянии от этой метки нарисуйте ещё одну черту — она будет служить ориентиром во время сварки.

termpro.ru

Например, нам нужно соединить уголок и тройник в системе отопления. Расстояние между ними составляет 270 мм. Для фитингов диаметром 25 мм глубина пайки — 18 мм, значит, добавляем к 270 ещё 36 мм (по 18 с каждой стороны). В итоге получается 306 мм — именно такой кусок трубы надо отсечь.

5. Отрежьте трубу

Для резки полипропилена используются специальные ножницы, которые ещё называют труборезом. Они позволяют легко отсечь толстостенную трубу и получить ровные края без заусенцев.

YouTube‑канал «Сергей Ефимов»

Установите ножницы строго перпендикулярно трубе и совместите лезвие с первой меткой. Придерживая трубу одной рукой, второй нажимайте на рукоятки ножниц до тех пор, пока деталь полностью не разрежется.

Важно получить ровный торец, чтобы труба равномерно вошла в фитинг и одинаково спаялась по всему диаметру. Если отрезать косо, то выпирающая часть войдёт слишком глубоко и расплавленный полипропилен выдавится, уменьшив внутренний диаметр фитинга.

Если край получился неровным и позволяет запас, лучше отрезать ещё раз. Если же длина впритык — подровняйте торец, удалив всё лишнее острым ножом.

6. Обезжирьте детали

Согласно инструкциям всех производителей свариваемые детали полагается обезжиривать для качественного соединения. И хотя многие мастера пренебрегают этим и ограничиваются лишь протиркой труб тряпкой, мы рекомендуем придерживаться технологии.

YouTube‑канал «КаЮТ Компания»

Очистите трубы от любых загрязнений. Слейте остатки воды и тщательно протрите салфеткой или туалетной бумагой насухо. Обработайте поверхности фитингов и труб смоченной в изопропиловом спирте тряпочкой.

Этим же спиртом легко стереть все надписи на трубах и придать им более эстетичный вид.

7. Нагрейте трубу и фитинг

При работе с горячим паяльником есть риск получить серьёзные ожоги, поэтому обязательно используйте защитные перчатки. Детали различных размеров нужно греть в течение определённого времени. Чем больше диаметр — тем дольше.

Для надёжного соединения полипропилен важно не перегреть, иначе материал станет текучим, расплавится и перекроет фитинг изнутри.

YouTube‑канал «Дважды отец Дмитрий»

Вставьте в соответствующие гильзы паяльника сначала фитинг, затем трубу. Проталкивая детали, не проворачивайте их вокруг своей оси и не наклоняйте. Трубу вставляйте на отмеченную ранее глубину, до тех пор, пока расплавленный полипропилен не дойдёт до карандашной чёрточки. Только после этого отсчитайте положенное время.

Все указанные данные справедливы для работ при окружающей температуре около 20 °С. Если в помещении холоднее 5 °С, то время нагрева увеличивается примерно в два раза.

8. Сварите стык

Не проворачивая и не наклоняя, быстро снимите с насадок сначала трубу, а затем фитинг и соедините обе детали в нужном положении относительно друг друга. Не суетитесь, но и не мешкайте — у вас в запасе 4–6 секунд.

YouTube‑канал FV Miano

Подержите трубу и фитинг неподвижно около 5 секунд, чтобы стык зафиксировался. В этот момент допускается провернуть соединение не более чем на 10 градусов, чтобы откорректировать его положение.

Полное время остывания, после которого можно нагружать место сварки, составляет от 2 до 4 минут.

Остатки полипропилена с насадки легко удалить бумажной салфеткой, пока паяльник горячий. Если очищать уже остывшие гильзы — есть риск повредить тефлоновое покрытие.

9. Проверьте соединение

YouTube‑канал FV Miano

Определить качество сварки можно по небольшому равномерному наплыву на конце фитинга. Если его нет, то, возможно, стык недогрет и герметичность будет под вопросом. Если наплыв слишком большой — трубу, скорее всего, перегрели, и она оплавилась внутри, частично и полностью перекрыв проходное сечение.

Для тех, кто впервые имеет дело со сваркой полипропилена, не лишним будет сначала попрактиковаться и сварить несколько тренировочных стыков. Учиться лучше на прямых муфтах. В отличие от уголков и других фитингов сложной формы, их легко хорошо осмотреть после пайки не только снаружи, но и изнутри.

Читайте также 🛠🏠

• Как подключить стиральную машину к водопроводу, канализации и электросети
• Как устранить засор без помощи специалиста
• Как выбрать тёплый пол и правильно его смонтировать
• Как установить унитаз своими руками
• Как установить водонагреватель своими руками

Как спаять полипропиленовые трубы без паяльника: методы пайки

В привычном понимании большинства людей спаивание материалов происходит при помощи паяльника, вне зависимости от того, с какими предметами ведется работа. Несмотря на то, что основная часть работ проделывается именно при помощи этого инструмента, на практике могут использоваться и совершенно другие варианты. Есть несколько способов как спаять полипропиленовые трубы без паяльника. Когда возникла необходимость в ремонте, то под рукой может не быть нужных вещей и тогда приходится использовать альтернативные методы. Пайка без паяльника может снизить затраты на ремонт, а также обеспечить качественное выполнение соединения, что продлит срок службы. При этом необходимо придерживаться правильной технологии, чтобы достичь требуемого результата.

Дополнительные методы могут помочь в работе с трубами любого диаметра, так что если возникают вопросы, можно ли припаять без паяльника толстую трубу, то это будет вполне возможным. Тем не менее, даже при отсутствии паяльника, для работы нужна:

• Аккуратность выполнения соединения;
• Внимательность для отслеживания ситуаций, когда соединение образуется с браком;
• Предварительной подготовки, чтобы увеличить вероятность получения качественного результата;
• Опыт в пайке, чтобы сделать все максимально надежно.

Преимущества и недостатки такой пайки

Рассматривая варианты как спаять без паяльника ту или иную часть полипропиленовых труб можно заметить, что в каждом способе есть свои преимущества и недостатки. К преимуществам такого способа можно отнести:

• Отсутствие необходимости в покупке паяльника, если его нет в наличии;
• Возможность использовать простые подручные средства;
• Экономически выгодный процесс создания соединения, который обходится дешевле, чем при использовании паяльника;
• Возможность работы с трубами любого диаметра, как с самыми мелкими, что достаточно легко, так и с более крупными, что потребует больше терпения и опыта.

Здесь же могут присутствовать и недостатки, так как не зря основным рабочим инструментом является паяльник. К негативным моментам как паять без паяльника полипропиленовые трубы относятся следующие пункты:

• Низкая технологичность процесса, которая создает определенные ограничения на ремонтные работы в некоторых областях;
• Здесь сложнее добиться высокого качества за счет того, что большинство инструментов напрямую не предназначено для данной работы;
• Сложно работать с труднодоступными местами, к которым легко можно добраться паяльником;
• Возможность возгорания близлежащих предметов при использовании газовой горелки и баллонов.

Материалы для пайки труб без паяльника

Рассматривая возможные способы как спаять пластиковые трубы без паяльника, нужно помнить о том, что нужно для них использовать. Одним из основных инструментов здесь становится газовая горелка. Она может работать на разных видах газа, что важно при пайке, так как у каждого из них своя температура горения, что влияет на скорость работы, толщину трубы и другие параметры. Газы с больше температурой горения подойдут для труб большего диаметра. Газовый баллон должен подключаться надежно, чтобы не было проблем с безопасностью. Это же относится к исправности работы горелки.

Пайка ПП труб газовой горелкой

Особенности пайки полипропиленовых труб без паяльника

Если предстоит работа по спайке и человек не знает, как припаять полипропиленовые трубы без паяльника, то ему следует действовать по простой инструкции. Здесь существуют следующие основные этапы:

• Сначала нужно подобрать трубы одинакового диаметра, чтобы при спаивании не возникало проблем, так как даже разница в несколько миллиметров создает трудности спаивания. Их нужно очистить и подготовить к спаиванию, чтобы не было грязи, жирных частиц и прочих вещей, которые помешают спаиванию.
• При отмеривании размеров нужно всегда оставлять 2,5 см, которые затем вплавляются в фитинг. Это относится к спайке новых труб, тогда как ремонт старых, если в них появилась трещина или нет необходимости впайки в фитинг, такой процедуры не требуется.
• Труба и фитинг разогревается при помощи горелки до температуры близкой к температуре плавления. Очень важно, чтобы этот процесс происходил одновременно, так как в ином случае одна из деталей может плохо соединиться с другой.
• Когда полипропилен начинает доходить до температуры плавления и плавится, в этот момент трубы нужно прижать друг к другу с максимальным усилием, но при этом не нарушив геометрию соединения.
• На последнем этапе нужно попросту дождаться пока все остынет и тогда уже можно использовать изделие.

«Важно!

Перед тем как паять полипропиленовые трубы без паяльника нужно составить схему трубопровода, чтобы впоследствии не было проблем с несовпадением размеров. »

При покупке труб стоит использовать детали от одних и тех же производителей, чтобы их состав и размеры полностью совпадали. В ином случае температура плавления у разных деталей будет отличаться, что приведет к проблемам при спаивании. Если нет опыта соединения, то можно просто взять трубы с запасом размера и потренироваться на них, предварительно отрезав заготовки для практики, перед основной работой.

«Важно!

Не стоит проводить пайку при температуре ниже +5 градусов Цельсия, так как это негативно скажется на данном процессе. Лучше всего все делать в тепле.»

Использование пасты и требования к ней

Паяльная паста представляет собой смесь флюса, смазки и порошка припоя, которая перемешана механическим способом. Ее часто используют, когда подбирают способы как припаять без паяльника какую-либо вещь. Производители выпускают пасты с добавлением серебра, что помогает проводить более сложные процессы спаивания, так как материал становится более податливым.

Использование паяльной пасты для пайки ПП труб

К основным требованиям к паяльной пасте относятся:

• Склеивающие свойства, которые помогают лучше скреплять детали;
• Быстрое расслаивание при использовании, но при этом она не должна окисляться;
• Паста должна сохранять деформацию и при этом быть вязкой;
• Она не должна оказывать никакого влияния на технические свойства материала, который спаивается;
• После нанесения паста не должна оставлять несмываемых остатков;
• Она должна отмываться обыкновенными растворителями;
• Не растекаться за границы ее нанесения.

Использование паяльной ленты для пайки труб

Паяльная лента часто используется для монтажа проводки. Ее широко применяют в бытовых условиях, так как это удобный и простой для использования способ как можно припаять без паяльника различные детали.

Паяльная лента для пайки

Чтобы спаять что-то при помощи такого способа нужно:

• Зачистить поверхность спаиваемых частей от лишних веществ;
• Обмотать место спайки паяльной лентой;
• После этого нужно нагреть место, где располагается лента до того состояния, когда припой начнет расплываться по поверхности;
• Дождаться пока все остынет и удалить оставшийся флюс.

Заключение

Существует несколько весьма эффективных и проверенных способов, как запять без паяльника полипропиленовые трубы и прочие детали. Несмотря на наличие определенных недостатков, во многих случаях такие методики оказываются более приемлемыми, чем покупка паяльника. Некоторые специалисты используют их как основные способы спаивания, что особенно часто встречается в бытовой сфере.

Как паять водонагреватель

При установке нового водонагревателя проще всего выполнять работу, не требующую пайки. Обычно вы можете подключить водонагреватель к пластиковой трубе с помощью гибких соединений (длина не менее 18 дюймов предотвратит перегрев пластиковых труб). В тех случаях, когда вам нужно знать, как паять соединение водонагревателя, вот руководство, которое поможет вам понять процесс

Что нужно знать

При использовании оцинкованных ниппелей для подключения нагревателя к меди или латуни требуется диэлектрическое соединение для предотвращения гальванической коррозии , коррозионной реакции, возникающей в результате кислотного электролиза. Эта коррозия приводит к слабым и неисправным соединениям. Более простым решением было бы надеть «гибкую трубку» на ниппели, идущие от входа и выхода водонагревателя. Эти гибкие линии подачи предназначены для изоляции коррозионной реакции, устраняя необходимость в диэлектрическом соединении. Другой конец может быть либо с другим резьбовым соединением, либо с соединением под пайку, в зависимости от вашего применения.

Пайка труб требует некоторой практики, но соблюдение нескольких простых правил поможет избежать утечек при сварке.

• Очистите соединения и трубы внутри и снаружи (попробуйте использовать наждачную ткань и проволочные щетки).
• Используйте флюс как на внутренней стороне фитинга, так и на внешней стороне трубы.
• Не включайте горелку слишком высоко.
• Нагревайте фитинг, а не трубу. Это действие «втянет» припой в фитинг (прикольно смотреть).
• Держите под рукой распылитель из бутылки с водой.

Пайка труб водонагревателя за 8 шагов

Теперь, когда у вас есть чистая труба и фитинг, можно приступать к работе:

1. Нанесите хороший слой флюса на обе детали и соедините их.
2. Размотайте около 12 дюймов припоя из рулона и согните конец в форме крючка, оставив между собой и концом около 10 дюймов.
3. Включите фонарик, будьте осторожны с окружающим миром, настройте параметры фонарика на средний поток. Поскольку пайка лучше всего работает при постоянном нагреве, область за фитингом будет достаточно горячей, чтобы обжечься. Если вы паяете рядом с горючими материалами, используйте тепловая ткань за арматурой, чтобы предотвратить возгорание.
4. Направляйте пламя на фитинг со стороны соединения, пока примерно 1/4 длины пламени не окажется на фитинге.
5. Поместите конец припоя, который вы предварительно загнули, на заднюю сторону трубы прямо в месте соединения фитинга и трубы.
6. Как только фитинг станет достаточно горячим, конец припоя расплавится и втянется в фитинг. Как только это произойдет, наденьте конец припоя на трубу.
7. Сбрызните его водой (когда закончите) для быстрого охлаждения и выключите фонарик.
8. После того, как все ваши фитинги будут припаяны, включите воду и проверьте, нет ли утечек. Если утечки очевидны, повторите шаги 4–9.

Примечание. труба с водой внутри не нагревается до такой степени, чтобы ее можно было припаять. Если вода осталась, возьмите корку хлеба и засуньте ее в трубу. Хлеб должен впитывать воду достаточно долго, чтобы спаять соединение. Не забудьте вынуть аэратор из крана перед его включением, иначе он наполнится мягким хлебом.

Уверенный припой

Теперь, когда вы знаете, что вам нужно, покупайте и экономьте на лучших расходных материалах для пайки здесь, на PlumbersStock. У нас есть отличные бренды для всего, что вам нужно, в том числе Bradford White . Если у вас остались вопросы о пайке труб водонагревателя, пожалуйста, не стесняйтесь обращаться к нам.

Связанные ресурсы:
Как установить газовый водонагреватель
Как установить электрический водонагреватель
Как подключить водонагреватель
Как установить расширительный бачок водонагревателя

Процесс сварки плавлением труб — Plastic Design, Inc.

Опубликовано Ally на 25 февраля 2021 г. 22:00 | Комментарии к записи Процесс сварки плавлением труб

отключены

Сварка плавлением труб используется для многих применений в самых разных отраслях промышленности. В Plastic Design, Inc. мы предлагаем различные услуги по сварке пластмасс, в том числе многочисленные возможности сварки труб плавлением. Наше современное предприятие площадью 30 000 квадратных футов в сочетании с более чем 40-летним опытом дает нам ресурсы и возможности для выполнения высококачественных сварных швов при соблюдении строгих отраслевых стандартов.

Существует множество различных методов сварки труб плавлением, каждый из которых имеет свой уникальный процесс и специфическое применение.

Чтобы определить, какой вариант лучше всего подходит для вашего приложения, важно понимать различия между каждым методом.

Что такое сварка труб плавлением?

Сварка плавлением труб — это общий термин, включающий несколько типов методов и процедур. В общем, сварка плавлением труб включает в себя процесс соединения двух пластиковых труб с использованием тепла и различных типов сварочных аппаратов плавлением. Во время процесса к подготовленным концам труб прикладывается тепло, которые затем сжимаются вместе с достаточной силой, чтобы создать прочную связь.

Сварка плавлением труб

совместима с широким спектром материалов, включая полиэтилен высокой плотности (HDPE), полиэтилен (PE), полипропилен (PP) и другие. При выборе правильного метода сварки труб важно учитывать такие факторы, как область применения, материалы и требуемая прочность соединения.

Методы сварки труб плавлением

Существует несколько методов сварки труб плавлением, каждый из которых использует различное оборудование и процедуры для завершения сварки.

Эти методы включают в себя:

Электромуфтовая сварка

Электромуфтовая сварка — это тип резистивной сварки имплантатов, используемый для соединения труб. Вокруг стыков размещают фитинги с имплантированными металлическими катушками, чтобы подготовить их к сварке. Электрический ток проходит через катушки, нагревая и расплавляя пластиковую трубу, образуя соединение. Электромуфта — один из самых эффективных методов сварки, в котором используются различные встроенные электрические нагревательные элементы и специальные фитинги для создания прочного сварного шва. Это особенно полезно в приложениях, требующих сварки на месте или сварки в ограниченном пространстве.

Стыковая сварка плавлением

Стыковая сварка плавлением является одним из самых популярных методов сварки плавлением для соединения труб из ПП и ПЭНД, либо для присоединения к ним фитингов, либо для формирования непрерывного участка. При стыковой сварке плавлением два конца труб подвергаются нагреву и сварке с помощью аппарата для стыковой сварки.

Концы труб прижимаются к нагревательной пластине в течение определенного периода времени, а затем прижимаются друг к другу с заданным давлением. HDPE и PP являются идеальными материалами для этого процесса, так как они образуют соединения, которые не дают протечек.

Сварка плавлением в седле

Седловая или боковая сварка плавлением используется для соединения седел с боковыми сторонами труб. Процесс работает за счет нагрева внешней поверхности трубы и совместимой поверхности фитинга. Сварочный аппарат для сварки внахлестку используется для обеспечения надлежащего нагрева, контроля усилия и выравнивания для точного сварного шва. После соединения область сварки охлаждается, и сварка завершается.

Сварка плавлением в раструб

При работе с фитингами, изготовленными литьем под давлением, чаще всего используется сварка плавлением в раструб. Инструмент для сварки раструба, который содержит металлический нагреватель раструба и штуцер, выравнивает и нагревает соответствующие места каждого компонента, чтобы сплавить их за одну операцию соединения.
