Заточка дисковых пил по дереву своими руками: геометрия углов, станки

Во время долговременной эксплуатации дисковые пилы с твердосплавными напайками могут утратить свои начальные свойства. Но это не значит, что следует получать новый режущий инструмент. Алмазные круги шлифовальные для заточки. Почти всегда заточку можно выполнить в домашних условиях, используя хоть какой подходящий станок.

Необходимость заточки пилы

Для начала следует обусловиться – необходимо ли делать заточку либо нет. Существует несколько очевидных признаков, указывающих на актуальность выполнения этой процедуры. Круги для заточки алмазные круги на органической связке. Дисковых пил. Если их проигнорировать, то в предстоящем диск может стать неремонтопригодным и послужит предпосылкой выхода из строя недешево станка.

Преимущество использования пильного диска с напайками заключается в увеличении срока эксплуатации. Также он предназначен для обработки жестких пород дерева. Наплавки делаются из стали 9ХФ, 50 ХВА, 65Г и подобных им составов. Они отличаются высочайшей твердостью, но при всем этом при значимой эксплуатации вырастет возможность их поломки.

Своевременная заточка дисковых пил станком своими руками производится при последующих очевидных признаках:

• увеличение нагрузки на движок. Предпосылкой этому является ухудшение заточки и как следствие — агрегату нужно больше мощности для разрезания древесной породы. Если в конструкции мотора не предусмотрены защитные реле – вероятен выход его из строя;
• ухудшение свойства распила. Алмазный заточной круг или алмазные круги для заточки инструмента купить можно в нашем магазине nemolotok.ru. Первым признаком является повышение ширины реза, также образование сколов и неровностей по его краям;
• повышение времени обработки заготовки. Для формирования реза требуется больше времени, чем обычно.

Наилучшим методом является повторяющаяся проверка состояния диска с напайками по дереву. Для этого будет нужно временно бросить станок и демонтировать режущий инструмент. Продаем алмазный круг для заточки дисковых пил. Если его геометрические характеристики не совпадают с изначальными – нужна заточка.

Как определить угол заточки дисковой пилы

Хорошим вариантом будет наличие начального шаблона, согласно которому можно поправить геометрию режущей кромки. Для заточки дисковых пил купить, купить круг для заточки циркулярных пил, алмазный диск. Часто он делается из тонкостенного нержавеющего металла, пореже – из плотного картона.

Твердосплавные зубья делаются согласно ГОСТ 9769-79. Но их геометрию и геометрические размеры определяет производитель исходя из предназначения пилы. Если шаблон отсутствует – нужно без помощи других найти требуемые углы заточки. Для этого рекомендуется воспользоваться маятниковым угломером.

Технология изготовления шаблона своими руками.

1. Взять новый диск с напайками, который полностью идентичен затупившемуся.
2. На твердом листе картона нарисовать точные контуры.
3. С помощью маятникового угломера определить первоначальную геометрию твердосплавных напаек.
4. Данные занести на шаблон.

Обзор алмазных кругов (диски и чашки) для заточки инструмента

В данном видео показан краткий обзор алмазных дисков и чашек используемых для обработки твердых сплавов

Главные критерии при выборе алмазной тарелки.

Главные критерии при выборе алмазной тарелки для заточки дисковых твердосплавных пил.

В дальнейшем его можно использовать для самостоятельной заточки на станке или предоставить в качестве образца для компаний, предоставляющие подобные услуги.

Дополнительно рекомендуется сравнить полученные данные с эталонными. В пилах для продольного формирования среза передний угол обычно равен 15°-25°. Для поперечных моделей этот показатель колеблется от 5° до 10°. Алмазные заточные круги. Заточка дисковых пил, для заточки инструментальных сталей. В универсальных моделях передний угол составляет 15°.

Важно помнить, что передний угол может быть отрицательным. Подобные модели используются для раскроя пластмассовых листов и цветных металлов.

Способы заточки

дисковых пил

Для формирования новой режущей кромки можно использовать любой заточной станок. Важно изначально правильно выбрать наждачный круг и с его помощью наточить кромку. Для этого необходимо использовать корундовые или алмазные модели.

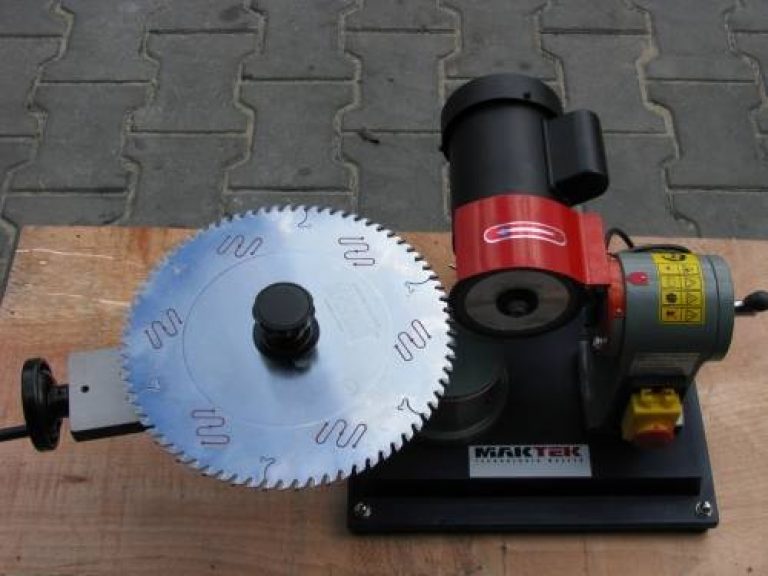

Оптимальным вариантом является применение специального оборудования, предназначенного для выполнения этой работы. Но из-за его высокой стоимости во многих случаях его приобретение нецелесообразно. Круги алмазные шлифовальные для победитовых. Альтернативным способом является использование точильного станка с возможностью изменения угла расположения корундового диска.

Ни в коем случае нельзя делать заточку вручную самому. Во-первых — это займет очень много времени. Во-вторых – полученный результат не будет соответствовать стандартам. В случае отсутствия возможности выполнить заточку пильного диска по дереву самостоятельно рекомендуется воспользоваться услугами специализированных компаний.

Профессиональная заточка пил циркулярных своими руками выполняется по следующим правилам:

• основная деформация происходит на верхней кромке зуба. Алмазные заточные круги и диски для заточки ленточных пил. Происходит округление граней от 0,1 до 0,3 мм. Именно с этого места необходимо начинать обработку;
• заточка выполняется по передней и задней кромке. Это обеспечит возможность повторной процедуры до 25 раз;
• величина съема не должна превышать значение 0,05-0,15 мм;
• уровень обработки передних и задних граней должен быть одинаков.

После того как заточка дисков по дереву завершится – рекомендуется ее довести мелкозернистой наждачной бумагой. Это можно сделать вручную или с помощью специального станка.

Специалисты советуют применять специальные корундовые диски, торцевая поверхность которых имеет паз специальной формы.

Он облегчит выполнение процедуры.

Способы увеличения срока службы пильных дисков

Процесс формирования новой режущей кромки является трудоемким и долгим. Поэтому рекомендуется выполнять ряд условий для увеличения срока службы диска.

Прежде всего, следует ознакомиться с рекомендациями производителя. В них указано количество оборотов (максимальное и минимальное) для различных типов обрабатываемых материалов. Для металла это параметр должен быть меньше, чем для дерева.

Твердые напайки имеют большой срок эксплуатации. Круги для заточки цепи в украине. Сравнить цены. Алмазные круги для заточки инструмента пил и т. Д диск алмазный тарельчатый. Однако они чаще скалываются и обламываются. Альтернативная мягкая практически не подвержена таким дефектам. Но время ее службы меньше, чем у твердой.

Не допускается появление шершавостей на режущей поверхности. В дальнейшем они могут привести к появлению сколов и трещин.

В видеоматериале показан пример станка для заточки дисков, сделанного своими руками:

Чертежи и геометрия зубьев

Заточка дисковых пил должна проводиться чётко с соблюдением норм и требований к геометрии зубцов каждого отдельного диска. Чтобы правильно заточить дисковую пилу своими руками, необходимо знать форму зуба и его геометрию.

Источник

Алмазный диск для заточки пил в категории «Инструмент»

Брусок абразивный MECHANIC ABRASIVE 250Х50Х25 для заточки алмазных дисков (19568444000)

На складе

Доставка по Украине

240 грн

Купить

STAR-PRO Интернет-магазин алмазного инструмента

Точильный 100/3/32 алмазный диск заточка пил BAZIS 50%

Доставка по Украине

407 грн

Купить

Инструмент-Абразив

Диск 200/4/32 заточка пил алмазный концентрация алмаза 50%

Доставка по Украине

1 765 грн

Купить

Инструмент-Абразив

Брусок абразивный MECHANIC ABRASIVE 250х50х25 мм для заточки алмазных дисков

Доставка по Украине

по 222 грн

от 3 продавцов

222 грн

Купить

Universal Tool

Машина для заточки вольфрамовых электродов с алмазным диском /220V

На складе

Доставка по Украине

по 24 770 грн

от 2 продавцов

24 770 грн

Купить

PROFSVARKA

Алмазный диск Stihl 125x6x12 мм для заточки цепей 63 PD3

Под заказ

Доставка по Украине

8 368. 87 грн

Купить

ВАКУЛА ИНСТРУМЕНТ

Алмазный диск Stihl 125x6x12 мм для заточки цепей 36 RD

Под заказ

Доставка по Украине

9 083.35 грн

Купить

ВАКУЛА ИНСТРУМЕНТ

Алмазный диск для заточки 125х32мм (плоский) BF

Доставка из г. Львов

829 грн

580.30 грн

Купить

BOSFOR

Алмазный диск для заточки 150х32мм (плоский) BF

Доставка из г. Львов

916.70 грн

641.70 грн

Купить

BOSFOR

Диск алмазный 150/5/32 BAZIS заточка пил

Доставка по Украине

659 грн

Купить

Инструмент-Абразив

Чашечный диск 100/10/22.2 для заточки BAZIS 50 процентов алмаз

Доставка по Украине

472 грн

Купить

Инструмент-Абразив

Чашечный 200/20/32 диск для заточки 50% алмаз

Доставка по Украине

1 324 грн

Купить

Инструмент-Абразив

Брусок абразивный MECHANIC ABRASIVE 250Х50Х25 для заточки алмазных дисков (19568444000)

Под заказ

Доставка по Украине

222 грн

Купить

ООО «Бош Харьков»

Алмазний диск для заточування ланцюгів STIHL

Под заказ

Доставка по Украине

8 369 грн

Купить

Садово-паркова техніка

Круг 100/1,5/32 специальный для заточка пил алмазный концентрация алмазов 100%

Доставка по Украине

767 грн

Купить

Инструмент-Абразив

Смотрите также

Алмазный круг 12А-20° (тарелка) 50х7х3,2х10х16 для заточки пил, фрез с крупным, среднем зубом и шагом

Доставка по Украине

615 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Алмазный круг 12А-20° (тарелка) 75х6х2х10х20 для заточки пил, фрез с крупным, среднем зубом и шагом

Доставка по Украине

775 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Алмазный круг 12А-20° (тарелка) 100х6х2х12х20 для заточки пил, фрез с крупным, среднем зубом и шагом

Доставка по Украине

650 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Алмазный круг 12А-20° (тарелка) 125х10х2х16х32 для заточки пил, фрез с крупным, среднем зубом и шагом

Доставка по Украине

775 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Алмазный круг 12А-20° (тарелка) 150х10х2х18х32 для заточки пил, фрез с крупным, среднем зубом и шагом

Доставка по Украине

880 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Круг алмазный 50/2/16 для заточки пил BAZIS

Доставка по Украине

368 грн

Купить

Инструмент-Абразив

Брусок абразивний Mechanic ABRASIVE 250х50х25 F120 / 240 для заточки алмазних дисків

Доставка из г. Киев

222 грн

Купить

Компания «Пром Инструмент» — инструмент для профессионалов

Алмазный круг 12А-20° (тарелка) 150х10х3х18х32 для заточки пил, фрез с крупным, среднем зубом и шагом

Доставка по Украине

990 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Алмазный круг 12А-20° (тарелка) 200х10х2х22х32 для заточки пил, фрез с крупным, среднем зубом и шагом

Доставка по Украине

1 200 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Алмазный круг 12R4 (пилоточка) 50х2х1,5х6х16 для заточки пил, фрез с мелким зубом и шагом

Доставка по Украине

510 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Алмазный круг 12R4 (пилоточка) 75х3х2х10х20 для заточки пил, фрез с мелким зубом и шагом

Доставка по Украине

615 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Алмазный круг 12R4 (пилоточка) 100х3х2х10х32 для заточки пил, фрез с мелким зубом и шагом

Доставка по Украине

700 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Алмазный круг 12R4 (пилоточка) 125х3х2х13х32 для заточки пил, фрез с мелким зубом и шагом

Доставка по Украине

730 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Алмазный круг 12R4 (пилоточка) 150х5х3х16х32 для заточки пил, фрез с мелким зубом и шагом

Доставка по Украине

970 грн

Купить

ВАШ ИНСТРУМЕНТАРИЙ — качественный инструмент и расходные материалы

Как сделать станок и заточить диск циркулярной пилы инструкция с подробным описанием – Мои инструменты

Содержание

• 1 Как узнать что пора заточить диск
• 2 Какие зубья бывают на режущих насадках
• 3 Выбираем угол заточки режущих зубьев
• 4 Как заточить диск на циркулярной пиле с победитовыми напайками
• 5 Как станком заточить диск
• 6 Как заточить диск вручную напильником
• 7 Изготовление станка или как сделать кондуктор
• 8 Вариант 1 — изготовление простого заточного станка из точила
• 9 Вариант 2 — как сделать заточной станок из болгарки и дрели

Для распиливания древесины применяется специализированный электроинструмент, а также зубчатые диски, которые с течением времени затупляются, и не справляются с выполнением своих задач.

Чтобы не пришлось покупать новую режущую насадку, выполняется заточка дисков для циркулярной пилы своими руками. Принцип заточки не трудный, и каждый сможет справиться с этим, если владеть инструкцией по реализации этого процесса.

Как узнать что пора заточить диск

Режущие диски для обработки древесины и древесных материалов с течением времени истираются и изнашиваются, что способствует снижению их производительности. Чтобы восстановить эффективность режущего инструмента, понадобится произвести заточку зубьев. Узнать о том, что надо произвести заточку зубьев на диске, можно последующим факторам:

1. Чтобы разрезать древесину, необходимо приложить усилия прижима инструмента к распиливаемой заготовке
2. Наблюдается возникновение дыма, поступающего из-под защитного кожуха
3. Происходит чрезмерный нагрев защитного кожуха
4. Возникают признаки запаха гари. Это означает, что зубья не пилят древесину, а режут ее

Эксплуатация неисправной насадки на электроинструменте приводит к тому, что снижается производительность выполнения работ, а также повышается вероятность скорейшего выхода из строя электроинструмента и самой насадки. Снижение производительности способствует повышению нагрузки на электродвигатель, который в итоге начинает перегреваться, и выходит из строя.

Это интересно! Работать затупленным диском нерационально, так как помимо повышения нагрузки на электроинструмент, увеличивается время работы по распиливанию заготовок.

Какие зубья бывают на режущих насадках

В основе любого режущего устройства лежат зубья, качество заточки которых влияет на эффективность и производительность. Зубья на насадках изготавливают непосредственно из твердосплавных материалов. Для повышения срока службы, на зубья наносятся напайки из победита, что позволяет продлить ресурс рабочей насадки в 5-6 раз.

Количество режущих зубьев на круге зависит от его диаметра. Зубцы состоят из передней и задней части, которые отличаются по конструкции, а также боковой. Зубья по внешнему виду (геометрии) классифицируются на следующие виды:

1. Прямые — разновидность зубьев, применяемые для продольного распила листового материала
2. Трапециевидной формы — режущие звенья имеют вид трапеции, что является преимуществом — они нуждаются в заточке очень редко
3. Скошенные звенья — самый распространенный вид зубьев, который характеризуется наличием углового скоса на задней или передней части. Такая конструкция позволяет производить распиливание не только древесины, но и прочих видов материалов, как ДВП, ДСП, фанера и даже пластик
4. Конические — имеют вид конуса, но их главный недостаток в быстром притуплении, поэтому нуждаются в частой заточке. Применяются не только для поперечного, но и продольного распиливания листового материала

Производители также выпускают диски для циркулярных пил с активными и пассивными звеньями. В зависимости от вида зубьев, различается процесс их заточки. Чтобы правильно наточить зубья на циркулярной пиле, понадобится правильно определить угол их заточки.

Выбираем угол заточки режущих зубьев

Звенья на режущих насадках имеют рабочую зону, которая имеет соответствующий угол заточки. В зависимости от вида зубьев, диск может применяться как в одном направлении пиления, так и в двух. Когда звенья притупляются с одной части, то диск необходимо развернуть, и продолжить работу в обратном направлении. Однако так можно делать далеко не со всеми циркулярными дисками, например, не подходят для этого круги со скошенной формой звеньев.

Если выполняется заточка диска циркулярной пилы своими руками, то необходимо понимать, что в зависимости от направления реза, нужно учитывать угол заточки.

1. Если планируется пилить древесину в продольном направлении расположения волокон, то угол заточки на звеньях должен составлять 15-25 градусов
2. Если древесина распиливается в поперечном направлении, то угол заточки снижается до 5-10 градусов
3. Универсальным углом заточки считается величина 15 градусов. Кругами с такими звеньями можно пилить не только поперек, но и вдоль

При затачивании зубьев на пильных кругах и дисках для циркулярной пилы, болгарки и циркулярки, необходимо учитывать еще один немаловажный фактор — это величина плотности распиливаемого материала. Чем ниже плотность, тем выше должна быть острота зуба. Если циркулярная пила применяется для распиловки пластика или пластмассы, то угол заточки диска должен быть отрицательным.

Как заточить диск на циркулярной пиле с победитовыми напайками

Часто мастера покупают круги, которые обладают повышенной устойчивостью к износу за счет наличия специальных напаек из победита. Эти напайки продлевают срок службы расходного материала, однако не делает его вечным. Победитовый слой наносится на звенья при помощи специальной напайки. За счет напайки усложняется геометрическая форма зуба, поэтому и процесс затачивания также утяжеляется. Восстановление остроты зубьев необходимо выполнять с учетом точной выдержки.

Чтобы заточить зубья на диске с твердосплавными напайками, понадобится произвести сглаживание режущей кромки до величины 0,3 мм. Чтобы выполнить качественную заточку зубьев с твердосплавными напайками, специалисты рекомендуют использовать для этого специальное оборудование, а также заточные круги с алмазным напылением. Если использовать абразивный круг, то он быстро сотрется, прежде чем диск с напайкой получится заточить.

При восстановлении остроты звеньев учитываются следующие факторы:

1. Заточку пильных дисков надо выполнять не только передней, но и задней плоскости. Начинать необходимо непосредственно с передней части
2. Победитовая напайка при наточке должна плотно соприкасаться с заточным алмазным кругом
3. Время соприкосновения должно быть не более 5 секунд. Учитывать время необходимо для того, чтобы избежать перегревания металла. Если металл будет перегреваться, то произойдет его закаливание, а также снижение твердости

При затачивании нужно также учитывать, что толщина стачиваемого материала не должна быть более 0,15 мм. Если правильно выполнять процедуру, то до полного износа диска с победитовыми напайками проводится не менее 30 заточек.

Это интересно! При заточке дисков нужно учитывать, что зубья могут иметь отрицательный и положительный угол. Если зуб имеет отрицательный угол, то заточить его в домашних условиях труднее, чем положительный.

О рациональности восстановления остроты дисков с напайками нужно принимать решение самостоятельно, так как стоимость заточного круга с алмазным напылением порой дороже, чем приводное электрооборудование.

Как станком заточить диск

Для восстановления целостности режущих дисков используется два способа — это ручной и автоматизированный. Ручным методом выполнять процедуру не только сложно, но еще и требуется много времени. Именно поэтому имеет смысл купить заточной станок для пильных дисков или же изготовить устройство самостоятельно.

Простым приспособлением для заточки пильных дисков считается точило или наждачный станок, на валу которого нужно закрепить специальный круг — алмазный, эльборовый, а также из напыления карбида кремния. Сложность реализации процесса в том, что затачиваемую оснастку необходимо зафиксировать в неподвижном положении, поэтому держать диск в руках при его заточке не рекомендуется. Это не только опасно, но еще и способствует снижению качества заточки.

Это интересно! Перед тем, как приступать к реализации работ, необходимо очистить поверхность затачиваемой оснастки от нагара. Для этого можно использовать керосин, солярку или промышленные очистители. Если не произвести очистку, то производительность насадки удастся восстановить до 75%-80%.

Инструкция по правильной заточке режущих дисков для циркулярных пил:

1. Каждый зуб, который подвергается заточке, должен располагаться перпендикулярно к полотну
2. Принцип заточки заключается в том, что к вращающемуся полотну (алмазному кругу), необходимо подводить каждый зуб диска
3. От величины усилия прижима зависит количество снимаемого слоя металла. Чем больше износ или стертость зубьев, тем сильнее следует прижимать оснастку к полотну
4. Аналогичным способом выполняется процедура для каждого звена

Чтобы выполнять заточку дисков от циркулярных пил, для этого не обязательно покупать специальное оборудование. К домашнему точильному станку нужно приделать стойку, которая состоит из неподвижной и подвижной части, а также крепление. При помощи такого приспособления можно легко и быстро выполнять затачивание в домашних условиях.

Задача усложняется, когда необходимо выдержать соответствующий угол затачивания. Чтобы модернизировать и расширить функционал установки, понадобится изготовить регулятор наклона подвижной подставки. В качестве регуляторов используются болты с гайками, за счет которых можно выставить необходимый угол наклона подставки.

Подвижная подставка представляет собой квадратную рамку, в центре которой располагается фиксатор для установки диска. Фиксатор имеет одинаковый диаметр с затачиваемой оснасткой. В подставке делается паз, через который выполняется выдерживание необходимого угла заточки. Производить работы по затачиванию не трудно, поэтому при частых работах с обработкой древесины циркулярной пилой, изготовить заточной станок необходимо обязательно.

Это интересно! Выполнять работы по затачиванию автоматизированным способом намного быстрее и проще, однако для этого понадобится специальное оборудование. Ручной способ в этом плане не требует никакого оборудования, кроме напильника.

Как заточить диск вручную напильником

Если наждачного станка нет в наличии, то процедуру можно выполнить вручную. Принцип заточки заключается в том, что затачиваемый диск следует зафиксировать в неподвижном положении. Для этого используются тиски или струбцина. Когда оснастка будет зафиксирована, останется только взять в руки маркер, и отметить точку начала проведения работ. Далее напильником выполняются работы по заточке.

1. Использовать рекомендуется плоский напильник, но подойдет также и треугольный. Главное требование к напильнику — это свободное вхождение между зубьями
2. Сильно изнашивается передняя и верхняя часть зуба, поэтому этот износ следует восстановить
3. На начальном этапе восстанавливается задняя поверхность зубцов, а затем передняя
4. При заточке нужно прилагать одинаковое усилие. Кроме того, величина зубцов, а точнее их размер, должен быть одинаковым

Выполнять работы по затачиванию вручную намного труднее и дольше, поэтому такой способ рационален только в одном случае, если приходится не часто работать циркулярной пилой. Если работы инструментом выполняются часто, то рационально купить наждачный станок и изготовить из него оборудование под заточку дисков циркулярной пилы.

Изготовление станка или как сделать кондуктор

борудование для затачивания пильных зубьев называется кондуктором. За его основу берется электропривод, который приводит в действие абразивный диск — полотно. Вторая часть кондуктора — это крепежная часть, состоящая из подвижной и неподвижной части. Перед тем, как приступать к выполнению заточных работ, понадобится изготовить кондуктор. Рассмотрим два варианта изготовления кондукторов.

Вариант 1 — изготовление простого заточного станка из точила

Первый вариант изготовления простейшего заточного оборудования имеет следующий вид:

1. На верстаке располагается наждачный станок, на валу которого размещается круг с алмазным напылением
2. Изготавливается неподвижное основание из ДСП. Это основание одновременно выступает направляющим, по которому будет происходить перемещение подвижной рамки
3. На следующем этапе изготавливается подвижная рамка из ДСП или фанеры, стенки которой из рейки должны быть направлены вниз, и выступать в качестве механизма перемещения
4. На наружной стороне подвижной рамки размещается фиксатор дисков соответствующего диаметра, а также проделывается паз
5. В итоге получается готовый заточный станок для пильных дисков

Для изготовления такого устройства требуется минимум времени и затрат, а эффективность его применения составляет 100%. Подробности на видео:

Вариант 2 — как сделать заточной станок из болгарки и дрели

Кроме наждачного станка, для изготовления контактора можно использовать болгарку или УШМ. В шпинделе этого инструмента устанавливается соответствующий диск для заточки с алмазным напылением, а сам электроинструмент крепится неподвижно к основанию. Принцип изготовления кондуктора следующий:

1. Берется рамка из ДСП или ДВП размером 50х80 см. На этой рамке будут расположены составные детали
2. Изначально следует зафиксировать неподвижно болгарку при помощи хомутов. Шпиндель инструмент должен располагаться под прямым углом к рамке
3. С торца инструмента изготавливается и располагается подвижная рамка, на которую будут устанавливаться диски для заточки
4. Подвижность рамки реализуется за счет использования мебельных салазок
5. На рамке изготавливается кронштейн для закрепления затачиваемой оснастки

Готовое изделие показано на фото ниже.

Как пользоваться, а также особенности работы на самодельном станке для затачивания оснастки циркулярных пил, показано на видео.

Итог проделанных работ следующий — восстановление целостности диска с зубьями, что позволяет продолжить работу электроинструментом при обработке древесины. Рассмотренные способы в материале подходят для заточки пильных дисков таких инструментов, как болгарки, циркулярные пилы и стационарные циркулярки. Если понятен принцип выполнения работ, то с изготовлением специального станка и его эксплуатацией не возникнет никаких трудностей.

Публикации по теме

Лучшие точилки для дисковых пил (обзор 2022 г.)

Хотите быстрый ответ? Точилка для циркулярной пилы Chicago на 120 вольт — лучшая точилка для пил, которую вы можете получить за свои деньги. Читайте дальше, чтобы узнать, почему.

Вы уже знаете или скоро обнаружите, что резка дерева затупляет ваши лезвия. В случае с электроинструментами вы можете подумать о переточке дисковых пил.

Когда ваше дисковое лезвие затупится, у вас, по сути, есть 3 варианта: купить новое лезвие, заплатить кому-нибудь, чтобы его заточили для вас, или заточить его самостоятельно. Если вы собираетесь делать своими руками, вам понадобится лучшая точилка для циркулярной пилы.

Далее следует более подробное рассмотрение характеристик лучшего точила для дисковых пил, а также пяти моделей, которые могут подойти вам.

Сравнение лучших точилок для дисковых пил

Миниатюра

Лучший выбор

Второе место

Premium Choice

Название

Универсальное устройство для заточки дисковых пил — 120 В…

Электрическое устройство для заточки дисковых пил, 120 В. ..

Hanchen Устройство для заточки дисковых пил 21,5″…

Tilt

25 ° Слева и вправо

25 ° Слева и вправо

30 ° спереди и задней части

Диск

Diamond & Emory

Diamond & Emory

Diamond

Клиентский рейтинг

Учените больше

Diamond

. Проверить сегодняшнюю цену

Узнать сегодняшнюю цену

Проверить сегодняшнюю цену

Лучший выбор

Миниатюра

Название

Универсальная заточка дисковых пил — 120 В…

Наклон

25° влево и вправо

Диск

Diamond & Emory

Рейтинг клиентов

Узнать больше

Проверить сегодняшнюю цену

Второе место

Миниатюр

Титул

120 Вольт Электрический круговой пик заточенник …

Tilt

25 ° Слева и справа

Диск

Diamond & Emory

Клиентский рейтинг

Учените больше

. 0005

Премиум выбор

Миниатюр

Титул

Круговая пила Hanchen. 21,5 «…

Tilt

30 ° Передняя и задняя и задняя Руководство по покупке точилки для пилы

Возможно, вы задаетесь вопросом, что такое точилка для циркулярной пилы Проще говоря, это электроинструмент, который удерживает диск на месте, в то время как вращающийся шлифовальный круг перемещается по открытой поверхности зуба пилы в Чтобы отшлифовать его, готовая поверхность зуба будет резать более эффективно, чем когда она была матовой.0005

Преимущества точилки для дисковых пил

Во-первых, вы обеспечите точный угол заточки. Эти точилки предназначены для установки под углом. Это также позволит вам повторить этот угол для постоянной заточки на каждом зубе пильного диска и сохранить правильную конфигурацию зубьев.

Во-вторых, вы сможете заточить диск циркулярной пилы быстрее, чем напильником вручную. Настройка точилки может занять некоторое время, но после этого вы сможете быстро обрабатывать каждый зуб.

Далее, точилка для циркулярной пилы будет сиять при работе с более чем одним лезвием. Как только вы определите угол и размер пильного диска, вы сможете быстро перемещаться между несколькими дисками. Я помню, как мой покойный дедушка вручную точил свои пилы, и я могу сказать, что эти станки сделают эту работу быстрее.

Наконец, вы сэкономите деньги в долгосрочной перспективе, поскольку вам не придется платить кому-то еще за заточку лезвий или, что еще хуже, покупать новое лезвие для циркулярной пилы каждый раз, когда ваше старое затупится.

Кто больше всего выиграет от заточки дисковой пилы?

Вместо того, чтобы просто ответить «всем», давайте посмотрим, кому точилка может быть не интересна. Это может не понадобиться для вашей мастерской, если вы работаете только с ручными инструментами по дереву, хотя некоторые столяры используют точилку для различных типов пильных полотен и сверл или фрез. Есть также те, кто, как я полагаю, заблуждается, считая, что использованное полотно циркулярной пилы не может быть эффективно заточено, если оно затупилось.

Любой человек, не входящий в две упомянутые выше группы, получит пользу от этого типа аксессуара.

Целью повторной заточки дисковых пил является возможность их повторного использования и экономия денег. Сначала может показаться, что покупка одного из этих станков не сэкономит вам денег, но как только вы заточите всего несколько полотен для циркулярных пил, устройство для заточки лезвий окупит себя (особенно если вы склонны использовать более дорогие полотна для циркулярных пил).

Если вы работаете в сфере строительства или производства, вы быстро заметите экономию. Если у вас есть домашняя мастерская, это может занять немного больше времени, если только вы не затачиваете лезвия быстро, делая партии проектов или много предметов мебели.

На что обращать внимание при заточке дисковых пил

При покупке этого типа инструмента следует помнить о некоторых важных моментах.

Наклон блока двигателя

Точилку необходимо будет наклонить, чтобы создать правильный угол при заточке зуба. Это поможет вам сохранить конфигурацию. Большинство продуктов предлагают угол наклона 25 градусов, поэтому, если вы найдете меньше, поищите в другом месте.

Максимальный размер пильного диска

Диски для циркулярных пил в среднем могут иметь диаметр от 6,5 до 12 дюймов, а некоторые полотна доходят до 16 дюймов. В то время как в большинстве личных мастерских используются лезвия меньшего размера, на стройплощадке вы можете встретить множество лезвий большего размера. Ищите устройство, которое может работать с лезвиями до 10 дюймов или больше, если вы используете торцовочную или торцовочную пилу с большими лезвиями.

Опора пильного полотна

Пильное полотно крепится к точилке с помощью стяжного винта. В большинстве моделей будет небольшой удлинитель, обеспечивающий дополнительную поддержку. Другие конструкции будут использовать поверхность стола.

Выберите дополнительную опору, которую вы можете себе позволить, но имейте в виду, что эта дополнительная жесткость поможет удерживать лезвие в нужном положении, когда шлифовальный круг перемещается по зубу.

Шлифовальные и полировальные диски

В этих изделиях используются диски для шлифования по лезвию пилы. Они будут поставляться с поверхностью Diamond или Emory. Алмазные круги, как правило, предназначены для удаления большого количества материала (и твердосплавных зубьев), в то время как круг Эмори обеспечивает более тонкую кромку зуба (и для стальных зубьев).

Вы также можете использовать полировальный круг для удаления грубых краев и удаления смолистых отложений вместо использования ручной щетки с вашим предпочтительным чистящим средством.

Точилка для циркулярной пилы Обзоры

Chicago 120-вольтная точилка для циркулярной пилы

ОБЗОР

Chicago Tools предлагает простую конструкцию, в которой используются средние строительные материалы, что позволяет снизить цену. Эти материалы должны выдерживать вибрации, создаваемые двигателем.

• Ручки регулировки прочные и большие
• Используется защитный кожух, который закрывает всю поверхность, кроме необходимой
• Некоторые компоненты изготовлены из чугуна большой износ
• Инструменты марки Chicago имеют репутацию инструментов, требующих некоторой доработки перед использованием

Проверить цену на Amazon

Универсальный точило для дисковых пил — 120 Вольт

ОБЗОР

Первое, что бросается в глаза, это низкая цена этой модели. Это может быть преимуществом для тех, кто хочет попробовать точилку, не прибегая к более дорогой системе.

• Он весит менее 11 фунтов, что упрощает его перемещение по цеху
• В комплект входят алмазный и наждачный круги
• Прозрачный защитный экран обнимает лезвие ближе, чем другие модели

• Возможно, вам придется проверить угловой набор между лезвиями, чтобы убедиться, что он не соскользнул
• Подпружиненный рычаг может иметь больший люфт, чем необходимо

Узнать цену на Amazon

YWTR 120-вольтовая электрическая точилка для циркулярной пилы

ОБЗОР

Эта точилка для циркулярной пилы имеет компактную конструкцию, что упрощает хранение когда он не используется, включая длину всего 9,5 дюймов.

• Он имеет укороченный профиль 11 дюймов, что облегчает хранение под некоторыми полками
• Его можно отрегулировать для работы с лезвиями размером до 15 3/4 дюйма
• Угломер с крупными линиями облегчает считывание показаний

• Он имеет индексный рычаг лезвия, который необходимо проверять между лезвиями, чтобы он оставался на месте
• Его шлифовальный круг и инструменты не из лучших материалов

Узнать цену на Amazon

Точилка для дисковых пил Hanchen

ОБЗОР

Это высококачественное устройство обеспечивает заточку больших пил, что делает его идеальным для строительных площадок производственных цехов. Датчики цветные и легко читаемые с тонкими линиями для большей точности.

• Подходит для дисковых пил диаметром более 21 дюйма
• Прочная сталь используется во всей конструкции, что делает ее более долговечной, чем алюминий
• Обеспечивает угол резания до 30 градусов

• высокая цена, которая может оказаться слишком высокой для новичка
• В этой установке есть много настроек, что усложняет ее использование

Узнать цену на Amazon

Точилка для дисковых пил Techtongda

Товар не найден.

ОБЗОР

Эта конструкция от Techtongda обеспечивает надежную фиксацию, а также поддержку для различных дисковых пил. После того, как система настроена, точилка проста в использовании.

• Платформа обеспечивает широкую опору для лезвия во время работы
• Она подходит для оправок различных размеров до 1,57 дюйма
• Прочная конструкция зажима надежно удерживает лезвие на точильном станке

• Вы можете почувствовать небольшая вибрация, так как электроинструмент находится на
• Занимает много места из-за встроенных конструктивных особенностей

Проверить цену на Amazon

Самый острый зуб Принадлежит… Точилка для дисковых пил, 120 В

. Этот продукт предоставляет функции, которые понадобятся начинающему или среднему мастеру по дереву, не заставляя их совершать крупную покупку.

Блок двигателя регулируется на 25 градусов влево и вправо, обеспечивая приличный диапазон углов. Он может работать с дисковыми пилами размером до 15 3/4 дюйма с оправкой размером до одного дюйма.

Обеспечивает поддержку лезвия в виде стержня рядом с зоной резания. Это минимально по своей природе, но этого должно быть достаточно для большинства лезвий.

Этот продукт поставляется с четырехдюймовым алмазным кругом для твердосплавных зубьев, а также четырехдюймовым наждачным кругом для стальных зубьев.

Точилка для циркулярной пилы VEVOR, настольная шлифовальная машина 1/2 л.0012 Люди, которые купили этот товар, также купили

Описание Спецификация Вопросы и ответы Отзывы

Точилка для пильных полотен

Эта точилка для пильных полотен предназначена для тех, кто хочет работать с бензопилой плавно и без хлопот. Позволяет затачивать несколько лезвий. Он обеспечивает высокую точность и простоту эксплуатации в любых условиях. В качестве необходимого дополнительного инструмента он значительно сократит затраты на использование и повысит эффективность пильных полотен.

Прочное оборудование и инструменты, меньше платите

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Премиальное прочное качество
• Невероятно низкие цены
• Быстрая и безопасная доставка
• Бесплатный возврат в течение 30 дней
• Внимательная служба круглосуточной и без выходных

Прочное оборудование и инструменты, платите меньше

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Премиум прочное качество
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24/7

Широкое использование

Скорость вращения: 2850 об/мин. Рабочий диаметр: 3,15-27,5 дюйма (80-700 мм). 5-дюймовый шлифовальный круг легко справляется с пилами с твердосплавными напайками.

Strong Power

Медный двигатель мощностью 370 Вт обеспечивает эффективную и стабильную работу, обеспечивая высокое качество заточки пильных полотен. Водонепроницаемая нижняя часть переключателя продлевает срок службы машины.

Алюминиевая рама

Точилка для пильных полотен изготовлена ​​из алюминия, который долговечен и не поддается коррозии. Он легкий, устойчивый к коррозии, устойчивый к ржавчине, долговечный и т. д.

Точное шлифование

Угол колеса: ± 20°. Угол поворота ручки: 30° слева и 45° справа. Станок для заточки пильных полотен с поворотным столом, легко регулируемым углом подачи режущей кромки.

Точная шкала

С помощью точной шкалы можно легко отрегулировать угол подачи и уменьшить погрешность точности. Шкала обеспечивает высокую точность, а водонепроницаемая кнопка переключения обеспечивает безопасную работу.

Широкое применение

Служит важным дополнительным инструментом в деревообработке, производстве древесных плит, производстве мебели и т.д. 60 Гц

Скорость вращения: 2850 об/мин

Угол поворота колеса: ±20°

Угол поворота рукоятки: 30° слева и 45° справа 918105

02 Рабочий диаметр: 3,15–27,5 дюйма/80–700 мм

Размер шлифовального круга: 5 дюймов (125 мм)

Размер отверстия шлифовального круга: 1,26 дюйма (32 мм)

82 90 Шлифовальный круг Размеры: 5 x 0,39 x 1,26 x 0,2 x 0,08 дюйма / 125 x 10 x 32 x 5 x 2 мм

Вес нетто: 66,14 фунта / 30 кг » x 11,81″ / 770 x 430 x 300 мм

Размеры упаковки: 16,93″ x 16,93″ x 13,58″ / 430 x 430 x 345 мм

Содержимое упаковки

Прочное оборудование и инструменты, платите меньше

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Премиум прочное качество
• Невероятно низкие цены
• Быстрая и надежная доставка
• Бесплатный возврат в течение 30 дней
• Внимательное обслуживание 24/7

Прочное оборудование и инструменты, платите меньше

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24/7 работать с бензопилой плавно без каких-либо хлопот. Позволяет затачивать несколько лезвий. Он обеспечивает высокую точность и простоту эксплуатации в любых условиях. В качестве необходимого дополнительного инструмента он значительно сократит затраты на использование и повысит эффективность пильных полотен.
  • Гибкое использование
  • Превосходная производительность
  • Модернизированная конструкция
  • Точность резки

  Широкое использование

  Рабочая скорость: 2850 об/мин. Рабочий диаметр: 3,15-27,5 дюйма (80-700 мм). 5-дюймовый шлифовальный круг легко справляется с пилами с твердосплавными напайками.

  Strong Power

  Медный двигатель мощностью 370 Вт обеспечивает эффективную и стабильную работу, обеспечивая высокое качество заточки пильных полотен. Водонепроницаемая нижняя часть переключателя продлевает срок службы машины.

  Алюминиевая рама

  Точилка для пильных полотен изготовлена ​​из алюминия, который долговечен и не поддается коррозии. Он легкий, устойчивый к коррозии, устойчивый к ржавчине, долговечный и т. д.

  Точное шлифование

  Угол колеса: ± 20°. Угол поворота ручки: 30° слева и 45° справа. Станок для заточки пильных полотен с поворотным столом, легко регулируемым углом подачи режущей кромки.

  Точная шкала

  С помощью точной шкалы можно легко отрегулировать угол подачи и уменьшить погрешность точности. Шкала обеспечивает высокую точность, а водонепроницаемая кнопка переключения обеспечивает безопасную работу.

  Широкое применение

  Служит важным дополнительным инструментом в деревообработке, производстве древесных плит, производстве мебели и т.д. φ25, φ25.4, φ40)

• 1 X Allen Wrench
• 4 X Cross
• 1 X Open-end Wrench
• 1 X Certificate
• 1 X Packing List
• 1 X Manual

Specifications

• Мощность: 370 Вт
• Напряжение: 110 В ± 15%, 60 Гц
• Скорость вращения: 2850 об/мин
• Регулировка угла колеса: ±20°
• Угол поворота рукоятки: 30° слева направо и 45°
• Рабочий диаметр: 3,15–27,5 дюйма/80–700 мм
• Размер шлифовального круга: 5 дюймов (125 мм)
• Размер отверстия шлифовального круга: 1,26 дюйма (32 мм)
• Размеры шлифовального круга: 5 дюймов x 0,39 дюйма x 1,26 дюйма x 0,2 дюйма x 0,08 дюйма / 125 x 10 x 32 x 5 x 2 мм
• Масса нетто: 66,14 фунта / 30 кг
• Product Dimension: 30. 3″ x 16.93″ x 11.81″ / 770 x 430 x 300 mm
• Package Dimension: 16.93″ x 16.93″ x 13.58″ / 430 x 430 x 345 mm

Power

370 W

Voltage

110V±15%, 60Hz

Running Speed ​​

2850 RPM

Adjusting Angle Of The Wheel

±20°

Handle Turning Angle

30° From Left And 45° справа

Рабочий диаметр

3,15 «-27,5″/80 — 700 мм

Размер шлифовального колеса

5 «(125 мм)

962

5″ (125 мм)

5 «(125 мм)

.

Размеры шлифовального колеса

5 «x 0,39» x 1,26 «x 0,2″ x 0,08 » / 125 x 10 x 32 x 5 x 2 мм

Вес сетки

66665

.

Размер продукта

30,3″ x 16,9″3 «x 11,81» / 770 x 430 x 300 мм

Размер пакета

16,93 «x 16,93″ x 13,58 » / 430 x 430 x 345 мм

и ответы 9000

3 3

3

3 9056 3 3 3 3 3 3 3

3 3 3 3

9000 9000 2 9063 3 3

. Задайте вопрос

Вопросы

Какой зернистости у круга, поставляемого со станком?

Ответить

Посмотреть больше 240 меш алмаз.

Вевор

(0) (0)

Вопросы

Предоставляется ли при покупке станка дополнительный 5-дюймовый алмазный диск для заточки?

Ответ

Посмотреть больше Он поставляется с одним точильным лезвием.

Вевор

(0) (0)

Вопросы

Доступны ли эти продукты? Можно ли отправить на этот адрес. Медли, Флорида 33178-1459 США

Ответ

Посмотреть больше Этот товар сейчас на складе. Мы можем отправить его на ваш адрес.

Вевор

(0) (0)

Отзывы покупателей

• Цена 4,7

• Качественный 4. 6

• Функции 4.6

• Легко использовать 4,6

17 Отзывов

Дермот Ванхорн

Поддерживающие аксессуары.

Я не могу найти шлифовальный круг с отверстием на валу 1,25 и диаметром менее 6 дюймов, чтобы заменить точильный диск, поставляемый со станком. Недостаточно места для размещения чего-либо шире 5 дюймов. На вашем сайте нет поддержки вашего продукта. Нехорошо!

Показать больше Показать меньше

0

Curtis Wilson

Хороший предмет

Коробка и пенопласт не защищают содержимое. Если бы он не был так тщательно сделан, я уверен, что он бы этого не сделал. Несколько пластиковых деталей не сохранились, но их можно легко починить. Инструкция по сборке не дружелюбная, но в целом купил бы еще раз

Смотреть больше Смотреть меньше

0

Томас

ЗАМЕНА КОЛЕС

В целом достойный аппарат, за свои деньги. Точность — не то слово, которое я бы использовал для описания этой машины. Однако на самом деле это работает. Как только вы преодолеете самодовольный характер инструкций, вы поймете это. Моя единственная жалоба (на самом деле 2) — это трудности с поиском продавца сменных лезвий. Наконец-то я нашел магазин на Amazon, где продаются именно те колеса, которые вам нужны для этого конкретного устройства. Введите «5-дюймовый конический алмазный шлифовальный круг из смолы», и вы получите «JIUNENG STORE». Я заказываю 2 колеса, так как оригинальное колесо откололось в первый же день использования. Он по-прежнему затачивается с отсутствующей частью 1/4 дюйма на кромке колеса. Моя вторая жалоба связана с тем, что одна из моих пил (Freud) имеет очень острые углы на зубьях, поэтому я смог заточить только половину лезвия. стороны зубов

Подробнее См. меньше

0

Ричард Л. Джонсон

В то время, чтобы узнать вашу машину, для меня это заняло около 2 часов

степень затем это было супер, но после вас! !!

Показать больше Показать меньше

0

Dr. R

Очень хорошие результаты по цене станка

Эта точилка для лезвий очень проста в использовании, так как новая точит лезвия. Найти замену шлифовальному кругу кажется сложной задачей, те, что рекомендованы на Amazon, не подходят для этой машины. Мы в настоящее время источники от Ebay. Я сделаю обновление, как только оно появится.

Подробнее См. меньше

0

Просмотреть все отзывы клиентов

Люди, которые просматривали этот товар, также просматривали

Как выбрать лучшие алмазные шлифовальные круги для заточки твердосплавных пил 2019 – Алмазные шлифовальные инструменты

1 Введение

2 Осмотр нового твердосплавного пильного полотна 020 9004 2. 1 Внешний вид и размеры

2,2 Тест на растяжение карбид -пилы лезвия

3. Выбор времени заточки

4. Технология и ключевую технологию

4.1 Затопленная часть

4.2 Выберите «Судебные гриппа для заточки твердосплавных пил

4.3 Поддержание угла пилы

4.4 Параметры заточки

4.5 Заточное оборудование

5 Заточка пилообразных.



1 Введение

Твердосплавный пильный диск обычно используется для обработки изделий из дерева. От того, как правильно заточить твердосплавный пильный диск, зависит острота и срок службы твердосплавного пильного диска. Поэтому важно выбирать подходящие алмазные шлифовальные круги для заточки твердосплавных пил кроме техники.

При фактическом производстве и использовании твердосплавных пил из-за неразумной технологии заточки или неправильного использования алмазного шлифовального круга твердосплавные пилы не могут соответствовать техническим требованиям к качеству, а срок службы не может достигать половины расчетного срока службы . Это не только влияет на качество обработки твердосплавных пильных полотен, но и увеличивает стоимость.

Таким образом, заточка является важным этапом в производстве и использовании твердосплавных пильных полотен. Следует комплексно освоить технологию заточки от подбора до ухода за твердосплавным пильным диском. И выберите подходящие алмазные шлифовальные круги для заточки твердосплавных пил.

2 Проверка нового твердосплавного пильного диска

2.1 Внешний вид и размеры

Обратите внимание на форму зубьев, количество и размер твердосплавного пильного диска и проверьте, соответствуют ли они требованиям. Тщательно проверьте, нет ли царапин, заусенцев, неполной формы зуба, тупого края зуба и шероховатой поверхности.

2.2 Испытание твердосплавного пильного диска на растяжение

Установите новый твердосплавный пильный диск на пилу и запустите машину во вращение. Если есть ненормальная вибрация, качание или свист, это показывает, что качество твердосплавного пильного диска не соответствует требованиям.

3. Выбор времени заточки

Очень важно контролировать время заточки твердосплавного пильного диска, которое напрямую связано с качеством обработки и стоимостью. Прежде всего, проверьте, соответствует ли качество поверхности твердосплавного пильного диска требованиям. Во-вторых, износ зубьев пилы не является серьезным. Поскольку карбид обладает высокой твердостью и износостойкостью,

, когда износ серьезный, его трудно заточить, что не только увеличивает время заточки, но и преждевременный износ зубьев пилы и увеличивает мощность заточки. Согласно практическому производственному опыту зубья пилы следует затачивать в следующих случаях.

3.1 Если качество нарезки не соответствует требованиям, например, поверхность продукта ворсистая и шероховатая. Его нужно срочно точить.

3.2 Если режущая кромка укорочена более чем на 0,2 мм, ее необходимо заточить. Он не может измерить укорочение режущей кромки с помощью микроскопа в реальном производстве, обычно для проверки используется лупа. Когда на зубах есть белая линия, ее нужно заострить.

3.3 При поломке зубьев пилы

3.4 При резком увеличении мощности реза лучше не дожидаться такой ситуации перед заточкой пильного диска.

4. Технология заточки и ключевая технология

4.1 Заточка

Пилообразная заточка твердосплавного пильного диска предназначена в основном для задней части, дополняется заточкой передней части, и нет особых требований к стороне зуба. . Кроме того, из-за того, что боковой задний угол намного меньше заднего угла кромки, а уменьшение верхнего зуба мало влияет на ширину пильного набора. Таким образом, ключевой точкой заточки является задняя часть зуба.

4.2.1 Анализ алмазного шлифовального круга для заточки твердосплавных пильных дисков

4.2.1.1 Алмазные шлифовальные круги на полимерной связке

Прочность сцепления этого типа алмазного шлифовального круга слабее, чем у других кругов. Самозатачивающееся твердосплавное пильное полотно лучше, без блокировки. Усилие шлифования и температура шлифования низкие. Износостойкость плохая, а износ абразивных инструментов высок и не подходит для шлифования с большой нагрузкой.

4.2.1.2 Алмазные шлифовальные круги на керамической связке

Износостойкость и прочность сцепления алмазного шлифовального круга на керамической связке выше, чем у алмазного шлифовального круга на полимерной связке, резка острее и эффективность при шлифовании выше. Он лучше контролирует нагрев, блокировку, тепловое расширение и точность. Но поверхность пилы после заточки шероховатая, а стоимость выше, чем у других дисков.

4.2.1.3 Алмазные шлифовальные круги на металлической связке

Алмазные шлифовальные круги на металлической связке обладают высокой прочностью сцепления и хорошей износостойкостью, малым коэффициентом износа при заточке, долгим сроком службы, низкой стоимостью и выдерживают большие нагрузки. Но самозатачивание низкое и легко блокируется.

4.3 Уход за углом зуба пилы

Передний и задний углы твердосплавного пильного диска были определены перед отправкой с завода. Следовательно, угол между шлифовальным кругом и твердосплавным пильным полотном должен оставаться неизменным во время процесса повторной заточки, что также является требованием к твердосплавному пильному полотну.

После заточки твердосплавного пильного диска угол между передней и задней частями остается неизменным. Прилежащий угол между рабочей поверхностью алмазного шлифовального круга и передними и задними зубьями необходимой шлифовальной поверхности равен углу заточки. Расстояние перемещения алмазного шлифовального круга равно снятию припуска.

Чтобы рабочая поверхность алмазного шлифовального круга была параллельна поверхности зубьев пилы, осторожно коснитесь, а затем отведите рабочую поверхность алмазного шлифовального круга от поверхности зуба, а затем отрегулируйте угол рабочей поверхности алмазного шлифования. колесо в соответствии с углом заточки, и, наконец, рабочая поверхность колеса соприкасается с поверхностью зуба.

4.4 Параметры шлифования

Параметры шлифования относятся к температуре шлифования, скорости подачи и глубине шлифования. Чем выше скорость шлифования, чем выше температура шлифования, тем легче пригорает кромка зуба. Чем выше скорость подачи, тем больше теплота шлифования и остаточное напряжение инструмента, тем больше потери на износ шлифовального круга. Для минимизации количества отпадающих абразивных зерен и повышения качества шлифования поверхности следует уменьшить скорость подачи. Глубина шлифования составляет 0,01-0,05 мм при грубом шлифовании, а скорость подачи составляет 1-2 м/мин.

4.5 Оборудование для заточки

Существует 3 вида оборудования для заточки твердосплавных пил. Это автоматический станок для заточки пил, ручной станок для заточки пил и универсальный шлифовальный станок. Автоматическая заточка пил делится на тип с числовым программным управлением и общий автоматический тип.

5 Пилообразная заточка

5.1 Заточка задней поверхности зуба

Обычно используются тарельчатые шлифовальные круги. При заточке зубьев в шахматном порядке или трапециевидных зубьев необходимо выполнить регулировку наклона оси алмазного шлифовального круга или оси пильного стола, зажатого пильным диском. Угол между рабочей поверхностью шлифовального круга и поверхностью задних зубьев равен углу скоса задних зубьев, которые следует затачивать в шахматном порядке через каждый второй зуб. При заточке тыльной стороны плоских зубьев рабочая поверхность шлифовального круга должна быть параллельна задней поверхности зубьев.

5.2 Заточка передней поверхности зубьев

Обычно используются тарельчатые шлифовальные круги. Когда передний угол скоса равен нулю, рабочая поверхность алмазного шлифовального круга и передняя поверхность зуба перпендикулярны горизонтальной поверхности. При заточке пильного диска с передним углом наклона пильный стол или шлифовальный круг должны быть наклонены под углом, равным углу переднего скоса. Кроме того, в шахматном порядке затачивают каждый второй зуб.

5.3 Заточка со стороны зуба

Обычно сторону зуба не нужно затачивать. При необходимости заточки рабочая поверхность тарельчатого шлифовального круга должна быть наклонена в соответствии с требованиями угла распиловки и бокового заднего угла. Также для заточки можно использовать заводской шлифовальный круг. Цель заточки стороны зуба состоит в том, чтобы сделать боковую кромку зуба на той же режущей поверхности, чтобы улучшить качество заточки.

Центр толщины корпуса пилы должен находиться на той же поверхности, что и ось шлифовального круга, в противном случае положение кончиков левого и правого зубьев будет разным. При регулировке станка сначала отрегулируйте высоту обоих, чтобы она была одинаковой, а затем отрегулируйте весь угол скоса.

6. Хранение и техническое обслуживание твердосплавного пильного диска

При установке твердосплавного пильного диска на ось пилы запрещается ставить пильный диск на жесткий стол или касаться пильного диска твердыми предметами. При хранении кладите каждое пильное полотно на подушку, чтобы избежать его защемления зубьями твердосплавной пилы или другими твердыми предметами. В процессе заточки пильного диска он должен защищать зубья пилы от повреждений и удалять смолу, железную стружку и другие загрязнения, прилипшие к боковым сторонам зубьев пилы.
