Двигатель СМД: характеристики, неисправности и тюнинг

Содержание

  • 1 Технические характеристики
  • 2 Описание
  • 3 Техническое обслуживание
  • 4 Неисправности
  • 5 Тюнинг

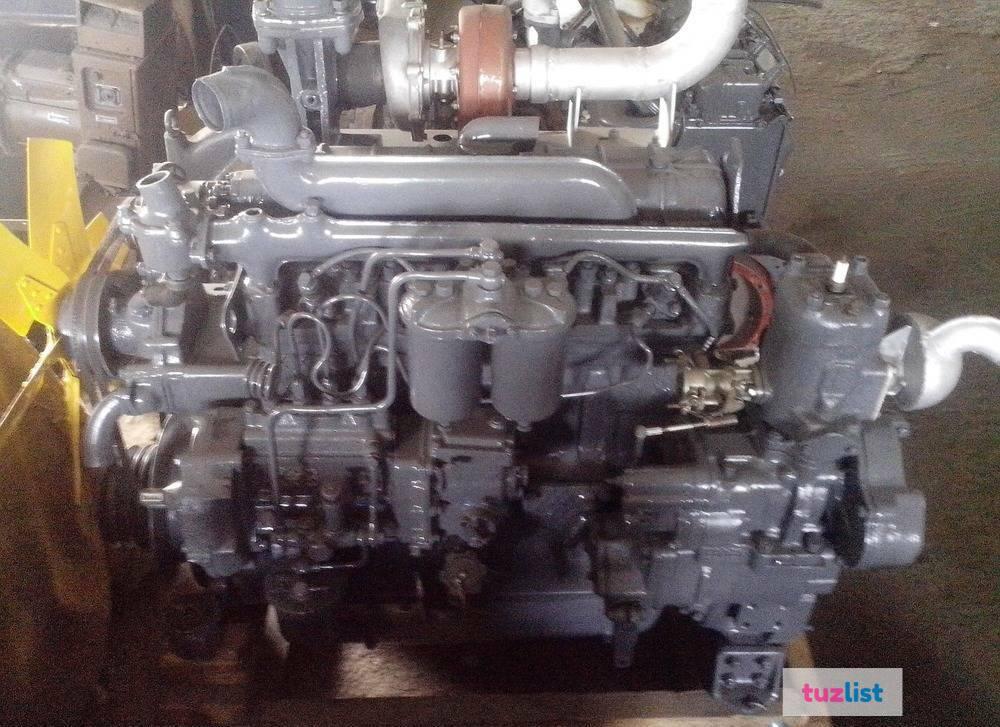

Двигатель СМД – дизельный мотор, хорошо знакомый работникам машинно-тракторных станций (МТС), широко распространенных во времена существования СССР. Выпуск этих моторов был освоен в 1958 году на харьковском заводе «Серп и Молот» (1881). Серийное производство семейства двигателей СМД, предназначенных для агрегатирования различных видов сельскохозяйственной техники (трактора, комбайны и пр.) было прекращено в связи с прекращением деятельности предприятия (2003).

В линейку этих силовых агрегатов входят:

  • 4-х цилиндровые моторы с рядным расположением цилиндров;
  • рядные 6-ти цилиндровые;
  • V-образные 6-ти цилиндровые агрегаты.

При этом любой мотор СМД обладает очень высокой надежностью. Она заложена в оригинальных конструкторских решениях, которые даже по современным меркам обеспечивают достаточный запас эксплуатационной прочности этих моторов.

В настоящее время силовые агрегаты типа СМД выпускаются на Белгородском моторном заводе (БМЗ).

Технические характеристики

Скачать .xls-файл

xls

Скачать картинку

pic

Отправить на email

mail

ПАРАМЕТРЫЗНАЧЕНИЕ
Раб. объем цилиндров, л9.15
Мощность, л. с.160
Частота вращения коленчатого вала, об/мин. номинальная/минимальная (в режиме холостого хода)/максимальная (на холостом ходу)2000/800/2180
Количество цилиндров6
Расположение цилиндровV-образное, угол развала 90°
Диаметр цилиндра, мм130
Ход поршня, мм115
Степень сжатия15
Порядок работы цилиндров1-4-2-5-3-6
Система питанияНепосредственный впрыск топлива
Вид топлива/маркаДизельное топливо «Л», «ДЛ», «З», «ДЗ» и др. в зависимости от температуры окружающего воздуха
Расход топлива, г/л. с. час (номинальная/эксплуатационная мощность)175/182
Тип турбокомпрессораТКР-11Н-1
Система пускаПусковой двигатель П-350 с дистанционным запуском + электростартер СТ142Б
Топливо пускового двигателяСмесь бензина А-72 с моторным маслом в соотношении 20:1
Система смазкиКомбинированная (под давлением+ разбрызгивание)
Тип моторного маслаМ-10Г, М-10В, М-112В
Количество моторного масла, л18
Система охлажденияВодяное, замкнутого типа, с принудительной вентиляцией
Моторесурс, час10000
Вес, кг950…1100

Силовой агрегат устанавливался на тракторы Т-150, Т-153, Т-157.

Описание

Дизельные 6-ти цилиндровые V-образные двигатели СМД представлены рядом моделей СМД-60…СМД-65 и более мощными СМД-72 и СМД-73. У всех этих моторов ход поршня меньше, чем диаметр цилиндра (коротходовый вариант).

При этом в моторах:

  • СМД-60…65 используется турбонаддув;
  • СМД-72…73 наддувочный воздух дополнительно охлаждается.

Перегородки между смежными цилиндрами вместе с торцевыми стенками блок-картера придают конструкции необходимую жесткость. В каждом блоке цилиндров имеются специальные расточки цилиндрической формы, в которые устанавливаются гильзы цилиндров, изготовленные из титано-медистого чугуна.

Компоновка всех узлов мотора учитывает все преимущества, которые дает V-образное расположение цилиндров. Размещение цилиндров под углом 90° позволило разместить в развале между ними турбокомпрессор и выпускные коллекторы. Кроме того, за счет смещения рядов цилиндров на 36 мм относительно друг друга позволило установить по два шатуна противоположных цилиндров на одной шатунной шейке коленчатого вала.

Компоновка деталей газораспределительного механизма отличается от общепринятой. Его распределительный вал является общим для двух рядов цилиндров и расположен по центру блок-картера. Со стороны маховика на его конце установлен блок шестерен, который включает в себя шестерни привода газораспределительного механизма и топливного насоса.

В процессе работы мотор обеспечивает грубую и тонкую очистку дизельного топлива. Моторное масло очищается полнопоточной центрифугой.

Охлаждается силовой агрегат водой. В зимнее время допускается использование антифриза. Циркуляция жидкости в замкнутой системе охлаждения осуществляется благодаря центробежному водяному насосу. Участвуют в процессе охлаждения также шестирядный трубчато-пластинчатый радиатор и шестилопастный электровентилятор.

Система охлаждения двигателя СМД 60 обеспечивает и термосифонную циркуляцию охладителя внутри водяной рубашки пускового двигателя. Однако она способна обеспечить охлаждение последнего только в течение непродолжительного времени. Во избежание перегрева время работы пускового двигателя на холостых оборотах не должно превышать 3 минут.

Техническое обслуживание

Техобслуживание двигателя СМД 60 сводится к постоянному наблюдению за процессом его работы и регулярному проведению регламентных работ, оговоренных в инструкции по его эксплуатации. Только при выполнении этих условий изготовителем гарантируется:

  • длительная и безотказная работа силового агрегата;
  • сохранение мощностных характеристик в течение всего срока эксплуатации;
  • высокая экономичность.

Виды техобслуживания (ТО) определяются сроками их проведения в зависимости от количества отработанных моточасов:

  1. Ежедневное ТО – через каждые 8…10 моточасов.
  2. ТО-1 – после 60-ти мч.
  3. ТО-2 – каждые 240 мч.
  4. ТО-3 – 960 мч.
  5. Сезонное ТО – перед переходом к весенне-летнему и осенне-зимнему периодам эксплуатации.

Перечень работ, которые должны проводиться по каждому виду техобслуживания, приведены в инструкции по эксплуатации двигателя. При этом работы, требующие разборки силового агрегата, необходимо проводить только в закрытых помещениях.

Неисправности

Поломки двигателей СМД 60 встречаются нечасто и возникают, как правило, из-за нарушения правил их технической эксплуатации.



НЕИСПРАВНОСТЬМЕТОДЫ УСТРАНЕНИЯ
Выброс картерного автомасла через выхлопную трубу.1.   Длительная эксплуатация мотора на малых и/или холостых оборотах.
2.   Закоксовывание чугунных уплотнительных колец на валу ротора турбокомпрессора.
3.   Большой зазор между валом ротора и подшипником турбокомпрессора.
Выброс автомасла через картер маховика.1.   Разрушен самоподжимной сальник.
2.   Срезано уплотнительное кольцо редуктора.
Отсутствует подача автомасла на клапанный механизм.1.   Проворачивается втулка распределительного вала.
2.   Засорение масляных каналов головки цилиндров.
3.   Ослабление крепления шестерни распределительного вала.
Посторонние стуки в двигателе:
1.      Звонкий резкий стук.Сломана форсунка.
2.      Детонирующий стук.Нарушен угол впрыска.
3.      Неясно выраженный стук.Обрыв направляющей втулки клапана; заедание толкателя; выплавлены шатунные вкладыши; ослаблено крепление нижней крышки шатуна; выплавлены вкладыши коленчатого вала.

Тюнинг

Моторы, которыми агрегатируются сельскохозяйственные машины и механизмы, тюнингу не подвергают. Разработанные под конкретные условия эксплуатации они, как правило, отлично сбалансированы и вмешательство в их конструкцию к положительным результатам не приводит.

Семейства таких двигателей представлены изготовителями в виде широких линеек, имеющих разную мощность. При этом устанавливаются они на определенные виды спецтехники, из числа которых потребители и выбирают те, что наиболее полно соответствуют их требованиям.

Автор статьи:

Николаев Сергей

Автомеханик

Читать автора

Оценка статьи:

↑ 0 ↓

Поделиться с друзьями:

Двигатель СМД-14: характеристики, регулировка

Статья обновлена 06.04.2019

К числу наиболее распространенных двигателей, повсеместно используемых в сельскохозяйственной технике и грузовых транспортных средствах, целесообразно отнести двигатель СМД 14. Он относится к категории дизельных агрегатов и был выпущен знаменитым производственным концерном «Серп и Молот», расположенным в городе Харькове.

Содержание:

  • Двигатель СМД-14
  • Описание
    • Технические характеристики двигателя
  • Устройство СМД-14
  • Техническое обслуживание и ремонт двигателя СМД-14
  • Заключение

Двигатель СМД-14

Желая узнать технические характеристики двигателя СМД 14, необходимо более подробно ознакомиться с этим уникальным механизмом. Он представляет собой универсальный четрехтактный мотор, оснащенный 4-мя цилиндрами. Среди потребителей он зарекомендовал себя как надежное и простое решение, не требующее частого ухода, регулировки и ремонта.

Рассматривая характерные особенности агрегата, необходимо отметить особое устройство его головки, которая оснащена дополнительной системой охлаждения. Это позволяет использовать его в интенсивном режиме без риска перегрева, что особенно актуально для сельскохозяйственной сферы, а также для жарких климатических условий.

Двигатель используется для грузовой техники

Описание

СМД-14, как видно на фото, имеет сразу несколько важных отличий от большинства аналогов, используемых в специализированных транспортных средствах. Необходимо упомянуть его компактные размеры, а также небольшой вес, что значительно упрощает обслуживание и ремонт силового агрегата.

Отличительной особенностью представляются довольно мощные рабочие показатели, которые при необходимости можно регулировать, что крайне актуально для сельскохозяйственной отрасли. К числу других важных характеристик следует отнести:

  • наличие системы защиты;
  • удобство обслуживания топливной системы;
  • наличие пускового двигателя;
  • 2 режима работы генератора.

Подобные нововведения, по сравнению с предыдущими моделями концерна, позволили СМД-14 быстро заменить устаревших предшественников и стать одним из самых востребованных силовых агрегатов.

Технические характеристики двигателя

Как было сказано ранее, рабочие показатели мотора сделали его невероятно популярным среди производителей сельскохозяйственной техники. Большое количество запчастей, а также невысокая стоимость подобного рода устройства делают его выгодным и надежным решением, особенно в сравнении с многочисленными зарубежными аналогами.

К наиболее важным рабочим параметрам двигателя СМД-14 следует отнести:

  • суммарная мощность — 75 л.с.;
  • частота вращения — 1800 об/мин;
  • уровень потребления топлива — 218г/кВт. ч;
  • количество цилиндров — 4 шт., диаметром 120мм;
  • поршневой ход — 140мм.

Показатели модели в сочетании с удачной конструкцией и длительным сроком службы агрегата, позволяют назвать его одним из самых популярных на момент выпуска.

Устройство СМД-14

Конструкция мотора довольно проста и предполагает возможность изменения его мощности, что особенно удобно при выполнении с его помощью различных работ. Для этого потребуется отрегулировать двигатель в соответствии со стандартным алгоритмом, указанным в инструкции к нему. К числу основных узлов СМД-14 целесообразно отнести следующие конструктивные элементы:

  • пусковой двигатель ПУ101-У;
  • стартер — СГ352;
  • генератор, способный работать с аккумулятором или без него;
  • средства защиты — искрогасители;
  • система смазки, включающая сливной, перепускной и предохранительный клапан;
  • фильтрующие элементы;
  • система охлаждения.

Дизельный двигатель удобен в обслуживании

Упоминания заслуживает и топливная система агрегата, которая предусматривает возможность промывки фильтров без его разбора, что делает обслуживание простым и удобным. Необходимо упомянуть, что конструкция мотора была неоднократно усовершенствована. Это привело к появлению новых поколений СМД, а также модификации 14НГ, которая отличается большей мощностью и улучшенными рабочими показателями.

Техническое обслуживание и ремонт двигателя СМД-14

Рассматриваемый двигатель сравнительно редко требует какого-либо специализированного обслуживания или ремонта, однако при ненадлежащей эксплуатации, а также нерегулярном уходе, можно столкнуться с рядом серьезных проблем. Одной из самых частых представляется нестабильная работа генератора, что может быть вызвано широким спектром причин:

  • износом цилиндров, подшипников, сопутствующих элементов;
  • отсутствие герметичности в охладительной системе;
  • засорение фильтров;
  • изменение формы цилиндров.

Для устранения неисправности необходимо изучить состояние вышеназванных узлов и, при необходимости заменить или прочистить их, что вернет генератор в работоспособное состояние. Демонтировать фильтры для промывки можно без дополнительных манипуляций, что является важным преимуществом 14-ой модели СМД.

Также упоминания заслуживает регулировка клапанов, которую требуется выполнять при каждом капитальном ремонте силового агрегата, а также по мере возникновения неполадок в их работе. Порядок регулировки в подобном случае полностью идентичен стандартному, характерному для моторов дизельного типа.

Заключение

Двигатель СМД-14 представляет собой простое и надежное решение отечественного производства, которое по своим техническим характеристикам значительно превосходило аналоги на момент выпуска. Будучи недорогим, легким в обслуживании, дешевым в эксплуатации, мотор быстро завоевал признание со стороны потребителей.

Читайте еще:

Двигатель трактора Т-150: от СМД-60 до ЯМЗ-236

Содержание:

  • Двигатели, устанавливаемые на трактор Т-150
  • Двигатель Т-150 СМД-60
    • Особенности двигателя Т-150 СМД-60
    • Технические характеристики двигателя СМД-60
  • Двигатель Т-150 СМД-62
    • Технические характеристики двигателя СМД-62
  • Двигатель Т-150 ЯМЗ 236
    • Особенности двигателя ЯМЗ-236 на Т-150
    • Технические характеристики двигателя ЯМЗ-236Д3
    • Двигатель ЯМЗ-236 на современных Т-150
    • Технические характеристики двигателя ЯМЗ-236М2-59
  • Переоборудование тракторов Т-150: установка неродных двигателей

Тракторы Т-150 и Т-150К разрабатывались инженерами Харьковского тракторного завода. Эта модель сменила другую оригинальную разработку ХТЗ — Т-125, выпуск которой прекратили в 1967 году.

Т-150 был в разработке несколько лет и поступил в серийное производство в 1971 году. Изначально это была модель Т-150К — трактор на колесной базе. С 1974 года начался выпуск гусеничного трактора с маркировкой Т-150.

Принцип, заложенный инженерами ХТЗ при разработке Т-150 и Т-150 К, заключался в максимальной унификации этих моделей. Колесный и гусеничный тракторы имеют настолько схожую конструкцию, насколько это возможно с учетом разных движителей. В этой связи большинство запчастей и узлов маркируются для Т-150, но подразумевается, что они подходят и колесному трактору Т-150К.

Двигатели, устанавливаемые на трактор Т-150

Моторы на тракторах Т-150 и Т-150К имеют переднее расположение. К агрегату через муфту подключается сцепление и коробка передач. На колесные и гусеничные тракторы Т-150 устанавливались двигатели:

  • СМД-60,
  • СМД-62,
  • ЯМЗ-236.

Двигатель Т-150 СМД-60

На первых тракторах Т-150 был дизельный двигатель СМД-60. Мотор имел принципиально отличную конструкцию для того времени и сильно отличался от других агрегатов для спецтехники.

Двигатель Т-150 СМД-60 является четырехтактным, короткоходовым. У него шесть цилиндров, расположенных в 2 ряда. Мотор турбированный, имеет системы жидкостного охлаждения и непосредственного впрыска топлива.

Особенностью двигателя трактора Т-150 СМД-60 является то, что цилиндры располагаются не друг напротив друга, а со смещением на 3,6 см. Это было сделано для того, чтобы установить на одну шатунную шейку коленвала шатуны противоположных цилиндров.

Конфигурация двигателя Т-150 СМД-60 кардинально отличалась от строения других тракторных моторов того времени. Цилиндры движка имели V-образную компоновку, что сделало его намного компактнее и легче. В развале цилиндров инженеры расположили турбонагнетатель и выпускные коллекторы. Подающий дизель насос марки НД-22/6Б4 размещен сзади.

Двигатель СМД-60 на Т-150 оснащен полнопоточной центрифугой для очистки моторного масла. Топливных фильтров у мотора два:

  1. предварительный,
  2. для тонкой очистки.

Вместо воздушного фильтра на СМД-60 используется установка циклонного типа. Система очистки воздуха автоматически очищает пылесборник.

Особенности двигателя Т-150 СМД-60

На тракторах Т-150 и Т-150К с двигателем СМД-60 использовался дополнительный бензомотор П-350. Этот пусковой двигатель карбюраторного типа, одноцилиндровый, с системой водяного охлаждения генерировал 13,5 л.с. Контур водяного охлаждения у пусковой установки и СМД-60 единый. П-350 в свою очередь запускался стартером СТ-352Д.

Для облегчения запуска в зимнее время (ниже 5 градусов) двигатель СМД-60 оборудовали предпусковым прогревателем ПЖБ-10.

Технические характеристики двигателя СМД-60 на Т-150/Т-150К

Тип двигателя

дизельный ДВС

Количество тактов

четыре

Количество цилиндров

шесть

Порядок работы цилиндров

1-4-2-5-3-6

Смесеобразование

непосредственный впрыск

Турбонаддув

есть

Система охлаждения

жидкостная

Объем двигателя

9,15 л

Мощность

150 л. с.

Обороты

2000, мин-1

Степень сжатия

15

Масса двигателя

950 кг

Средний расход

248 г/кВ*ч

Двигатель Т-150 СМД-62

Одной из первых модификаций трактора Т-150 стал двигатель СМД-62. Он был разработан на основе движка СМД-60 и во многом имел схожую с ним конструкцию. Главным отличием стала установка компрессора на пневмосистему. Также у двигателя СМД-62 на Т-150 увеличилась мощность до 165 л.с. и число оборотов.

Технические характеристики двигателя СМД-62 на Т-150/Т-150К

Тип двигателя

дизельный ДВС

Количество тактов

четыре

Количество цилиндров

шесть

Порядок работы цилиндров

1-4-2-5-3-6

Смесеобразование

непосредственный впрыск

Турбонаддув

есть

Система охлаждения

жидкостная

Объем двигателя

9,15 л

Мощность

165 л. с.

Обороты

2100, мин-1

Степень сжатия

15

Масса двигателя

1100 кг

Средний расход

248 г/кВ*ч

Двигатель Т-150 ЯМЗ 236

Более современной модификацией является трактор Т-150 с двигателем ЯМЗ 236. С мотором ЯМЗ-236М2-59 спецтехника производится по сей день.

Необходимость замены силового агрегата назревала годами — мощности первоначального двигателя СМД-60 и его преемника СМД-62 в некоторых ситуациях просто не хватало. Выбор пал на более производительный и экономичный дизельный мотор производства Ярославского моторного завода.

Впервые эту установку в широкое производство запустили в 1961 году, но проект и прототипы существовали с 50-х годов и весьма неплохо себя зарекомендовали. Долгое время двигатель ЯМЗ 236 оставался одним из лучших дизелей в мире. Несмотря на то, что с момента разработки конструкции прошло почти 70 лет, она остается актуальной до сих пор и используется в том числе в новых современных тракторах.

Особенности двигателя ЯМЗ-236 на Т-150

Трактор Т-150 с двигателем ЯМЗ-236 серийно выпускался в разных модификациях. В свое время устанавливались и атмосферные моторы, и турбированные. В количественном отношении наиболее популярной стала версия Т-150 с двигателем ЯМЗ-236 ДЗ — атмосферником с рабочим объемом 11,15 л, крутящим моментом 667 Нм и мощностью 175 л.с., который запускался электростартером.

Технические характеристики двигателя ЯМЗ-236Д3 на Т-150/Т-150К

Тип двигателя

дизельный ДВС

Количество тактов

четыре

Количество цилиндров

шесть

Смесеобразование

непосредственный впрыск

Турбонаддув

нет

Система охлаждения

жидкостная

Объем двигателя

11,15 л

Мощность

175 л. с.

Обороты

2100, мин-1

Масса двигателя

1035 кг

Средний расход

220 г/кВ*ч

Двигатель ЯМЗ-236 на современных Т-150

На новые колесные и гусеничные тракторы Т-150 устанавливается двигатель ЯМЗ-236 М2-59. Этот мотор с унифицирован с ЯМЗ-236, который выпускался до 1985 года, и ЯМЗ-236М, выпуск которого прекратился в 1988 г.

Двигатель ЯМЗ-236М2-59 — это дизельный атмосферный движок, непосредственным впрыском топлива и водяным охлаждением. Мотор имеет шесть цилиндров, расположенных V-образно.

Технические характеристики двигателя ЯМЗ-236М2-59 на Т-150/Т-150К

Тип двигателя

дизельный ДВС

Количество тактов

четыре

Количество цилиндров

шесть

Смесеобразование

непосредственный впрыск

Турбонаддув

нет

Система охлаждения

жидкостная

Объем двигателя

11,15 л

Мощность

180 л. с.

Обороты

2100, мин-1

Масса двигателя

1185 кг

Средний расход

245 г/кВ*ч

Переоборудование тракторов Т-150: установка неродных двигателей

Одной из причин, по которой тракторы Т-150 и Т-150К получили такую популярность, является их высокая ремонтопригодность и простота обслуживания. Машины можно легко переоборудовать и установить другое, неродное оборудование, которое было бы эффективнее для выполнения конкретных задач.

Одним из направлений переоборудования трактора Т-150 является замена мотора. Двигатели СМД-60 и СМД-62 имеют идентичную геометрию и способы подключения, поэтому установить вместо одного движка другой не составляет труда.

Переоборудование трактора Т-150 с двигателем ЯМЗ-236 или ЯМЗ-238 (последний мотор часто монтируется на машины самостоятельно) представляет собой более сложную задачу. Самый простой способ модернизации трактора — с помощью специального комплекта для переоборудования. Он стоит в пределах 50 тыс. р и является набором переходников для быстрой установки нового двигателя. Конечно, речь идет о модернизации трактора Т-150 с двигателем СМД-60 или СМД-62. Заменить движки ЯМЗ одной версии на другую можно в большинстве случаев без особых сложностей.

Также востребованной является модернизация по установке мазовского двигателя на Т-150. Конструктивно это самая сложная задача, поскольку придется адаптировать все крепления, детали рамы и трансмиссии.

Вам будет интересно:

Колесный погрузчик ZW80 Hitachi: обновления и 10 % экономии топлива
JCB установила рекорд скорости для тракторов
Пикап из Теслы 3 своими руками
Бульдозер гусеничный: как выбрать надежную технику
Какие бывают трактора: фото, классификация и виды

Самое интересное о спецтехнике читайте в разделе «Новости спецтехники»!

Комплект переоборудования с двигателя СМД-62 на двигатель ЯМЗ-236М2 Полный (для тракторов Т-150) описание, характеристики

    org/BreadcrumbList»>
  • ТСК Регион
  • Продукция
  • Комплекты переоборудования
  • Комплект переоборудования с двигателя СМД-62 на двигатель ЯМЗ-236М2 Полный (для тракторов Т-150)
  • Описание
  • Пункты выдачи

Описание

Состав комплекта переоборудования двигателя ЯМЗ 236 на трактор Т-150 (полный)
№п/п Номенклатурный номер Наименование Кол-во Ед. изм.
1 150Я-10.021-10 кольцо проставочное 1 шт.
2 150Я-10.015 маховик  1 шт.
3 236-1005112 втулка шлицевая 1 шт.
4 80.209А подшипник 1 шт.
АДАПТИРОВАННОЕ СЦЕПЛЕНИЕ
5 238-1601094-Г диск ведущий средний 1 шт.
6 236Т-150-1601090 диск нажимной 1 шт.
7 236-1601001 автоматическое регулировка сцепления 1 комп.
ОПОРА
8 150Я-10.040-10 кронштейн задней опоры левый 1 шт.
9 150Я-10.041-10 кронштейн задней опоры правый 1 шт.
10 150Я-10.050-10 балка передней опоры в сборе 1 шт.
ГАЗОВЫПУСК
11 150Я-12.010-10 газопровод 1 шт.
12 236-1118054 прокладка выпускного коллектора 2 шт.
ОХЛАЖДЕНИЕ
13 150Я-13.006-10 патрубок отводящий радиатора 1 шт.
14 150Я-13.017-10 патрубок подвлдящий водяного насоса 1 шт.
15 150Я-13. 025 рукав D=50 L=380 мм. 1 шт.
16 150Я-13.010 рукав D=40 L=500 мм. 2 шт.
ОБВЯЗКА КОМПРЕССОРА
17 500-3509260-20Я8 трубка подвода масла 1 шт.
18 864823Я8 переходник 2 шт.
19 314656-П29 штуцер подвода масла 1 шт.
20 379737Я8 штуцер отвода масла 1 шт.
21 500-3509235-11 патрубок подвода воздуха 1 шт.
22 500-3509248 патрубок отвода воздуха 1 шт.
23 150К-35.253Я6/3 переходник 1 шт.
24 504В-3509197-И трубка отвода воздуха 1 шт.
25 236-1011358-А прокладка 1 шт.
26 10,-19 хомут 2 шт.
27 16,-32 хомут 2 шт.
28 9х18 рукав L=600 1 шт.
29 16х25 рукав L=200 1 шт.

За подробной информацией обращаться по телефону

Пункты выдачи

Поделиться

Назад к списку

Наши специалисты ответят на любой интересующий вопрос по товару

Задать вопрос

Цель нашей компании —
доставить вам необходимую продукцию в срок и по оптимальной цене.

Двигатели СМД: технические характеристики, устройство, отзывы

Двигатели СМД — это дизельные моторы. Их производство было налажено еще в далеком 1958 году на Харьковском заводе. Двигатели серийного производства этой марки предназначались для эксплуатации в сельскохозяйственной технике — тракторах, комбайнах и т.д. Однако в 2003 году производство было прекращено, так как закрылся завод-изготовитель.

Общие сведения

В линейку двигателей СМД входят такие моторы, как:

  • четырехцилиндровый с рядным расположением цилиндров;
  • шестицилиндровые рядные;
  • агрегаты с шестью цилиндрами V-образные.

Также важно отметить, что любой из этих моторов отличается высокой надежностью. Данный параметр обеспечивается за счет правильно принятых конструкторских решений, которые даже по нынешним меркам вполне могут обеспечить длительный срок эксплуатации данного мотора. На сегодняшний день производство данного типа агрегатов было налажено на Белгородском моторном заводе.

Технические параметры

Технические характеристики двигателей СМД следующие:

  • Рабочий объем цилиндров равен 9,15 литрам.
  • Мощность данного агрегата равна 160 л.с.
  • Количество вращений коленчатого вала доходит до 2000 оборотов в минуту, номинальное минимальное значение равно 800 оборотов в минуту, а максимальное номинальное равно 2180 оборотов в минуту.
  • Количество цилиндров в двигателях СМД равно 6.
  • Места расположения цилиндров в моторе V-образные, при этом угол развала равен 90 градусов.
  • Диаметр каждого цилиндра — 130 мм.
  • Ход поршня равен 115 мм.
  • Система охлаждения у данного мотора водяная, замкнутого типа, а также снабжена принудительной вентиляцией.
  • В характеристиках двигателя СМД также предусмотрена комбинированная система смазки, система пуска представлена в виде пускового двигателя П-350, обладающего дистанционным запуском.

Установка таких двигателей производится на такие типы тракторов, как Т-150, Т-153, Т-157.

Описание двигателя

Линейка шестицилиндровых V-образных двигателей СМД представлена такими моторами, как СМД 60…65 и их более мощными версиями — это СМД 72 и 73.

По своим конструктивным особенностям СМД 60 — это четырехтактное силовое устройство с непосредственным впрыском дизельного топлива. Из основных деталей этого двигателя выделяется блок-картер. В данном типе мотора он предназначен для того, чтобы объединить в один цельный блок цилиндры и добавить к ним верхнюю часть картера коленчатого вала. Необходимая жесткость в таком моторе достигается за счет наличия перегородок между цилиндрами и торцевыми стенками блока-картера.

Охлаждение данного двигателя осуществляется при помощи воды. В зимнее время в этой системе допускается замена воды на антифриз. В системе имеется центробежный водяной насос, который и обеспечивает необходимую циркуляцию жидкости по всей замкнутой системе охлаждения.

Обслуживание

Техническое обслуживание этих двигателей сводится к тому, что требуется постоянный контроль его работы, а также своевременное проведение регламентных работ, которые прописываются в инструкции по эксплуатации каждого двигателя. Производитель может гарантировать, что: мотор будет работать долго и безотказно; сохранять все свои мощностные показатели на протяжении всего срока службы; отличаться высокой экономичностью; только в том случае, если будет обеспечено необходимое техническое обслуживание, прописанное в инструкции.

К ремонту двигателей СМД прибегают чаще всего из-за того, что возникают неисправности, а они, в свою очередь, появляются только из-за несоблюдения правил эксплуатации. Если произошел выброс картерного масла через выхлопную трубу, то в качестве ремонтных работ, необходимо длительное время эксплуатировать мотор на малых или холостых оборотах. Если выброс масла произошел через картер маховика, то для этого есть две причины: самоподвижный сальник был деформирован, уплотнительное кольцо редуктора было срезано. В качестве ремонта необходимо заменить вышедшие из строя части.

СМД-23, СМД-24, СМД-31А

Устройство двигателей СМД этой линейки следующее:

  • дизельные двигатели четырехтактные;
  • непосредственный впрыск топлива производится в камеру в поршне;
  • обладает жидкостной системой охлаждения;
  • снабжены турбонаддувом и промежуточной системой охлаждения воздуха, нагнетаемого в цилиндры.

Технические параметры данных двигателей также полностью соответствуют нынешним требованиям. Литровая мощность СМД 23 равна 19,9 кВт/л, а для двигателя СМД-31А 18,2 кВт/л. Удельная металлоемкость данных двигателей, как и удельный расход топлива, также находятся на высоком уровне. Расход масла на угар составляет от 0,4% до 0,5% по отношению к расходу топлива. Достижение таких высоких показателей стало возможным из-за того, что в системе используется турбонаддув воздуха в цилиндры, а также происходит охлаждение надувочного воздуха. Кроме того, в этих моторах также реализовано масляное охлаждение поршней, демпфирование крутильных колебаний и улучшен температурный режим работы дизеля, посредством введения водомасляного теплообменника.

СМД-62

Установка таких двигателей осуществляется на тракторы Т-150. Сам агрегат состоит из таких частей, как: блок-картер, кривошипно-шатунный механизм, две головки цилиндров, система охлаждения и система смазки, механизм распределения газа (ГРМ).

Размещение цилиндров в таком моторе осуществлено под углом в 90 градусов или 1,53 радиан. Также эти цилиндры выполняются в виде единого блока с верхней частью картера. Для осуществления процесса очистки топлива в этом двигателей имеется два вида фильтров. Один предназначается для тонкой очистки топлива, другой для грубой очистки. Для того чтобы очищать воздух, поступающий в цилиндры, в двигателе предусмотрена система воздухоочистки, которая представлена в виде бумажных фильтрующих элементов. Для того чтобы запустить данный двигатель, используется одноцилиндровый бензиновый пусковой двигатель. Передача вращения от этого двигателя к маховику СМД-62 осуществляется посредством редуктора с одной ступенью.

Стоимость и отзывы о двигателе СМД

Стоит отметить, что стоимость этих двигателей очень низкая. Ее нельзя сравнить с импортными аналогами. Низкой стоимостью отличаются и все комплектующие для этих агрегатов, которые могут понадобиться при ремонте. Также стоит отметить, что, несмотря на длительный перерыв в производстве этих моделей, запасных частей на них очень много и найти их нетрудно, так как раньше этих двигателей выпускалось слишком уж много.

Однако стоит заметить, что низкая стоимость у них не просто так. Отзывы о СМД-21, к примеру, не самые приятные. Несмотря на то что капитальный ремонт проводился раз в год, максимальная скорость была лишь 80 км/ч при езде с горки и выжатом сцеплении, а если не выжимать — то 60 км/ч. Также владельцы говорили о том, что от вибрации в двигателе постоянно все раскручивалось. Единственный плюс, который выделялся по отзывам пользователей, это расход топлива, который составлял всего лишь 20 литров на 100 км.

Танной | Не найдено

Введение

Настоящее Лицензионное соглашение с конечным пользователем («Соглашение») является обязывающим соглашением между вами («Конечный пользователь», «вы» или «ваш») и Music Tribe Innovation DK/AS («Компания», «мы», «нас» или «наш»). Настоящее Соглашение регулирует отношения между вами и нами, а также использование вами Программного обеспечения Компании. На протяжении всего настоящего Соглашения Конец Пользователь и Компания могут именоваться «Сторона» или совместно «Стороны».

Если вы используете Программное обеспечение от имени своего работодателя или другого юридического лица («Организация»), для которого преимущества использования вами программного обеспечения или кто владеет или иным образом контролирует средства, с помощью которых вы используете или доступ, то термины «Конечный пользователь», «вы» и «ваш» применяются вместе к вам как к физическому лицу и к Организация. Если вы используете или приобретаете лицензию для Организации или от ее имени, вы тем самым признаете, гарантируете и обязуетесь, что у вас есть полномочия: 1) приобрести лицензию от имени Организации; 2) связать Организацию условиями настоящего Соглашения.

Загружая, устанавливая, получая доступ или используя, вы: (а) подтверждаете, что у вас есть все необходимые разрешения и разрешения на доступ и использование; (b) если вы используете Программное обеспечение в соответствии с лицензией, купленной организации, доступ к которой и использование которой вы уполномочены этой организацией; (c) признать, что у вас есть прочитать и понять настоящее Соглашение; (D) представлять, что вы находитесь в здравом уме и совершеннолетнем возрасте (18 лет и старше) для заключения обязывающего Соглашения; и (e) принять и согласиться быть юридически связанными положения и условия настоящего Соглашения.

Если вы не согласны с этими условиями, не загружайте, не устанавливайте, не открывайте и не используйте программное обеспечение. Если вы уже загрузили программное обеспечение, удалите его со своего вычислительного устройства.

Программное обеспечение лицензируется, а не продается компанией Music Tribe для использования в строгом соответствии с условиями настоящего Соглашения.

Лицензия

В соответствии с условиями настоящего Соглашения и, если применимо, условиями, изложенными в Лицензионном соглашении, Music Tribe предоставляет вам ограниченную, неисключительную, бессрочную, отзывную и непередаваемую лицензию на загружать, устанавливать и использовать Программное обеспечение, которым вы владеете или управляете.

Ограничения

Вы соглашаетесь не делать и не разрешаете другим:

  • Лицензировать, продавать, сдавать в аренду, назначать, распространять, передавать, размещать, передавать на аутсорсинг, раскрывать или иным образом в коммерческих целях использовать Программное обеспечение или предоставлять Программное обеспечение любому третьему лицу
  • Модифицировать, производить производные работы по дизассемблированию, расшифровке, обратной компиляции или обратному проектированию любой части Программное обеспечение
  • Удалить, изменить или скрыть любое уведомление о праве собственности (включая любое уведомление об авторских правах или товарных знаках) Музыки. Tribe или ее аффилированные лица, партнеры, поставщики или лицензиары Программного обеспечения
Интеллектуальная собственность

Все права интеллектуальной собственности, включая авторские права, патенты, патентные раскрытия и изобретения (будь то патентоспособны или нет), товарные знаки, знаки обслуживания, коммерческая тайна, ноу-хау и другая конфиденциальная информация, товарный вид, торговые наименования, логотипы, корпоративные имена и доменные имена, а также весь гудвил связанные с ним, производные работы и все другие права (совместно именуемые «Права на интеллектуальную собственность»), которые часть Программного обеспечения, которая иным образом принадлежит Music Tribe, всегда остается исключительной собственностью Music Tribe (или ее поставщиков или лицензиаров, если и когда это применимо). Ничто в настоящем Соглашении не дает вам (или любая организация) лицензия на права интеллектуальной собственности Music Tribe.

Вы соглашаетесь с тем, что настоящее Соглашение предоставляет ограниченную лицензию на использование Прав интеллектуальной собственности Music Tribe исключительно как часть Программного обеспечения (а не независимо от него), и только на срок действия лицензии, предоставленной вы по настоящему. Соответственно, использование вами любых прав интеллектуальной собственности Music Tribe независимо от Программное обеспечение или выходящее за рамки настоящего Соглашения считается нарушением прав Music Tribe. Права интеллектуальной собственности. Это не ограничивает; тем не менее, любые претензии Music Tribe могут быть связаны с нарушением договора в случае нарушения вами условий настоящего Соглашения. Вы должны использовать самые высокие стандарты позаботиться о защите всего Программного обеспечения (включая все его копии) от нарушений, неправомерного присвоения, кражи, неправомерного использования, или несанкционированный доступ. За исключением случаев, прямо оговоренных в настоящем Соглашении, Music Tribe резервирует и сохраняет за собой все права, право собственности и интерес к Программному обеспечению, включая все авторские права и охраняемые авторским правом объекты, товарные знаки и товарные знаки, патенты и патентоспособные объекты, коммерческие секреты и другие объекты интеллектуальной собственности. права собственности, зарегистрированные, незарегистрированные, предоставленные, заявленные или и те, и другие существующие в настоящее время и которые могут быть созданные, относящиеся к ним.

Вы (или Организация, если это применимо) сохраняете право собственности на все Права на интеллектуальную собственность в отношении рабочие продукты, которые вы создаете посредством или с помощью Программного обеспечения.

Ваши предложения

Любые отзывы, комментарии, идеи, улучшения или предложения (совместно именуемые «Предложения»), предоставленные вами Music Tribe в отношении Программного обеспечения остается единоличной и исключительной собственностью Music Tribe.

Music Tribe может свободно использовать, копировать, изменять, публиковать или распространять Предложения для любых целей и в любым способом без каких-либо кредитов или какой-либо компенсации вам.

Модификации программного обеспечения

Music Tribe оставляет за собой право изменять, приостанавливать или прекращать, временно или постоянно, Программное обеспечение или любую услугу, к которой он подключается, с уведомлением или без него и без какой-либо ответственности перед вами.

Обновления программного обеспечения

Music Tribe может время от времени предоставлять расширения или улучшения функций/функций Программное обеспечение, которое может включать исправления, исправления ошибок, обновления, апгрейды и другие модификации («Обновления»).

Обновления могут изменять или удалять определенные функции и/или функции Программного обеспечения. Вы согласны с тем, что Музыка Tribe не обязана (i) предоставлять какие-либо Обновления или (ii) продолжать предоставлять или активировать какие-либо функции и/или функциональные возможности Программного обеспечения для вас.

Стороннее программное обеспечение

Стороннее программное обеспечение и данные («Стороннее программное обеспечение») могут быть прикреплены к Программному обеспечению. Вы признаете и соглашаетесь с тем, что если вы хотите получить стороннее программное обеспечение на других условиях, вы должны приобрести это стороннее Программное обеспечение напрямую от поставщиков.

Ни при каких обстоятельствах такие отдельные лицензионные соглашения или дополнительные условия между Вами и поставщиком быть обязательным для Компании или налагать какие-либо дополнительные обязательства или обязательства, несовместимые с условиях настоящего Соглашения, независимо от Компании.

Сторона, предоставляющая стороннее программное обеспечение, несет ответственность за любые гарантии или обязательства, связанные с Стороннее программное обеспечение. MG-IP никоим образом не несет ответственности за стороннее программное обеспечение или его использование вами.

Срок действия и расторжение

Настоящее Соглашение остается в силе до тех пор, пока оно не будет расторгнуто вами или Music Tribe.

Music Tribe может по своему усмотрению, в любое время и по любой причине или без таковой приостановить или прекратить действие этого Соглашение с предварительным уведомлением или без него.

Действие настоящего Соглашения прекращается немедленно, без предварительного уведомления со стороны Music Tribe, если вы не соблюдаете любое положение настоящего Соглашения. Вы также можете расторгнуть настоящее Соглашение, удалив Программное обеспечение и все их копии с вашего компьютера.

После расторжения настоящего Соглашения вы должны прекратить любое использование Программного обеспечения и удалить все копии Программное обеспечение с вашего компьютера.

Прекращение действия настоящего Соглашения не ограничивает какие-либо права или средства правовой защиты Music Tribe по закону или по праву справедливости в случае нарушения вами (в течение срока действия настоящего Соглашения) любого из ваших обязательств по настоящему Соглашению.

Возмещение ущерба

Вы соглашаетесь возмещать ущерб, защищать и ограждать Music Tribe и ее должностных лиц, директоров, сотрудников, агентов, аффилированные лица, правопреемники и правопреемники от любых убытков, убытков, обязательств, недостатков, претензий, действия, судебные решения, расчеты, проценты, вознаграждения, штрафы, штрафы, затраты или расходы любого рода, включая разумные гонорары адвокатов, возникающие или связанные с: (i) использованием или неправильным использованием вами Программного обеспечения; (ii) ваш несоблюдение любого применимого закона, постановления или правительственной директивы; (iii) ваше нарушение этого Соглашение; или (iv) ваше Соглашение или отношения с Организацией (если применимо) или любой третьей стороной. Кроме того, вы соглашаетесь с тем, что Music Tribe не несет ответственности за информацию или контент, которые вы отправляете или сделать доступным через это Программное обеспечение или содержимое, предоставленное вам третьими сторонами.

Без гарантии

Программное обеспечение предоставляется вам на условиях «как есть» и «как доступно» со всеми ошибками и дефектами без гарантии любой. В максимальной степени, разрешенной применимым законодательством, Music Tribe от своего имени и от имени своих аффилированных лиц, своих и их соответствующих лицензиаров и поставщиков услуг, прямо отказывается от всех гарантий, явные, подразумеваемые, предусмотренные законом или иным образом, в отношении Программного обеспечения, включая все подразумеваемые гарантии пригодности для продажи, пригодности для определенной цели, правового титула и ненарушения прав, а также гарантий, которые могут возникнуть вне курса дел, курса исполнения, использования или торговой практики. Не ограничиваясь вышеизложенным, Music Tribe не дает никаких гарантий или обязательств и не делает никаких заявлений о том, что Программное обеспечение будет соответствовать вашим требованиям, достигать любых намеченных результатов, быть совместимым или работать с любым другим программным обеспечением, системы или службы работают без перебоев, соответствуют любым стандартам производительности или надежности или являются ошибочными. бесплатно или что любые ошибки или дефекты могут быть или будут исправлены.

Не ограничивая вышеизложенное, ни Music Tribe, ни любой из поставщиков Music Tribe не делают никаких заявлений. или гарантии любого рода, явные или подразумеваемые: (i) в отношении работы или доступности Программного обеспечения, или информация, контент и материалы или продукты, включенные в них; (ii) что Программное обеспечение будет бесперебойно или без ошибок; (iii) в отношении точности, надежности или актуальности любой информации или контента, предоставленного через Программного обеспечения; или (iv) что Программное обеспечение, его серверы, контент или электронные письма, отправленные Music Tribe или от ее имени, являются без вирусов, скриптов, троянских коней, червей, вредоносных программ, часовых бомб или других вредоносных компонентов.

В некоторых юрисдикциях не допускается исключение или ограничение подразумеваемых гарантий или ограничение применимые законные права потребителя, поэтому некоторые или все вышеперечисленные исключения и ограничения могут не применяться тебе.

Ограничение ответственности

Несмотря на любые убытки, которые вы можете понести, вся ответственность Music Tribe и любого из ее поставщиков в соответствии с любым положением настоящего Соглашения, и ваше исключительное средство правовой защиты от всего вышеизложенного ограничивается сумма, фактически уплаченная вами за Программное обеспечение.

В максимальной степени, разрешенной применимым законодательством, Music Tribe или ее поставщики ни при каких обстоятельствах не несут ответственности за любые специальные, случайные, косвенные или косвенные убытки (включая, но не ограничиваясь, ущерб за упущенную выгоду, за потерю данных или другой информации, за перерыв в работе, за телесные повреждения, за потерю конфиденциальность, возникающая в результате или каким-либо образом связанная с использованием или невозможностью использования Программного обеспечения, стороннего программного обеспечения и/или стороннее оборудование, используемое с Программным обеспечением, или иным образом в связи с любым положением настоящего Соглашение), даже если Music Tribe или любой поставщик были уведомлены о возможности таких убытков и даже если средство не достигает своей основной цели.

В некоторых штатах/юрисдикциях не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.

Делимость

Если какое-либо положение настоящего Соглашения будет признано неисполнимым или недействительным, такое положение будет изменено и толкуется для достижения целей такого положения в максимально возможной степени в соответствии с применимым закона, а остальные положения продолжают действовать в полном объеме.

Никакое неисполнение или задержка в осуществлении со стороны любой из сторон любого права или какой-либо власти в соответствии с настоящим Соглашение действует как отказ от этого права или полномочия. Также не допускается однократное или частичное осуществление какого-либо права. или полномочий по настоящему Соглашению, препятствуют дальнейшему осуществлению этого или любого другого права, предоставленного по настоящему Соглашению. В случае конфликта между настоящим Соглашением и любой применимой покупкой или другими условиями, условия настоящего Соглашения будет управлять.

Поправки к настоящему Соглашению

Music Tribe оставляет за собой право по своему усмотрению изменять или заменять настоящее Соглашение в любое время. Если пересмотр является существенным, мы предоставим уведомление не менее чем за 30 дней до вступления в силу любых новых условий. какая представляет собой существенное изменение, будет определяться по нашему собственному усмотрению.

Продолжая получать доступ к нашему Программному обеспечению или использовать его после вступления в силу любых изменений, вы соглашаетесь соблюдать пересмотренные условия. Если вы не согласны с новыми условиями, вы больше не имеете права использовать Программное обеспечение.

Применимое законодательство

Законы юрисдикции, резидентом которой вы являетесь, за исключением коллизионных норм, регулируют любые спор, вытекающий из настоящего Соглашения или в связи с ним. Применимость Единого коммерческого кодекса (ЕКК) и любые другие законы, которые определяют применение законов любых других юрисдикций, прямо исключены.

Изменения в настоящее Соглашение

Мы оставляем за собой исключительное право время от времени вносить изменения в настоящее Соглашение. Ваш постоянный доступ к и использование программного обеспечения означает ваше согласие на обязательность и ваше согласие с условиями и условия, опубликованные в такое время. Вы признаете и соглашаетесь с тем, что принимаете настоящее Соглашение (и любые поправки к нему) каждый раз, когда вы загружаете, получаете доступ или используете программное обеспечение.

Поэтому мы рекомендуем вам регулярно просматривать настоящее Соглашение.

Если в течение тридцати (30) дней после публикации изменений или поправок к настоящему Соглашению вы решите, что не соглашаетесь с обновленными условиями, вы можете отозвать свое согласие с измененными условиями, предоставив нам письменное уведомление о выходе.

Запрет на трудоустройство или агентские отношения

Никакие положения настоящего Соглашения или любая часть отношений между вами и Music Tribe не предназначены для создания, и они не должны рассматриваться или истолковываться как создающие какие-либо отношения между вами и Music Tribe, кроме как конечного пользователя программного обеспечения и предоставляемых услуг.

Equitable Relief

Вы признаете и соглашаетесь с тем, что нарушение вами настоящего Соглашения нанесет Music Tribe непоправимый ущерб одних только денежных убытков было бы недостаточно. В дополнение к возмещению убытков и любым другим средствам правовой защиты, которые Music Tribe может иметь право, вы признаете и соглашаетесь с тем, что мы можем добиваться судебного запрета, чтобы предотвратить фактическое, угрожающее или продолжающееся нарушение настоящего Соглашения.

Ограничение времени подачи претензий

Любые основания для иска или требования, которые могут возникнуть у вас в связи с настоящим Соглашением, должны быть возбуждено в течение одного (1) года после возникновения основания для иска, в противном случае такое основание для иска или претензии навсегда заблокирован.

Полное соглашение

Соглашение представляет собой полное Соглашение между вами и Music Tribe относительно использования вами Программное обеспечение и заменяет собой все предыдущие и одновременные письменные или устные споры между вами и Музыкальное племя.

На вас могут распространяться дополнительные положения и условия, которые применяются при использовании или покупке другой Музыки. Услуги Tribe, которые Music Tribe предоставит вам во время такого использования или покупки.

Свяжитесь с нами

Не стесняйтесь обращаться к нам по адресу [email protected], если у вас есть какие-либо вопросы об этом Соглашении.

DVS-3R6D224T-R5 Elna America-Allicdata Electronics

DVS-3R6D224T-R5 Elna America-Allicdata Electronics

Найти продуктыНайти контент

Тележка(0)

Товары Производители Уполномоченный агент Отправить запрос Блог (новости) О нас

Главная> Продукты> Конденсаторы > Электрические двухслойные конденсаторы (EDLC), Суперконденсаторы > ДВС-3R6D224T-R5

300 +: 1,06380 $
600 +: $ 0,99288
900 +: $ 0,95742
1500 +: $ 0,92196
2100 +: $ 0,

Доступность в режиме реального времени:

На складе 1000 Возможна немедленная отправка

Количество:

Общая стоимость:

1,17 $

Технические характеристики

Серия: ДВС
Упаковка: Лента и катушка (TR)
Статус без содержания свинца / Статус RoHS: —
Статус детали: Активный
Уровень чувствительности к влаге (MSL): —
Емкость: 220 мФ
Допуск: —
Напряжение — номинальное: 3,6 В
ESR (эквивалентное последовательное сопротивление): 30 Ом
Срок службы при температуре: —
Завершение: Вкладки для поверхностного монтажа (SMT)
Тип крепления: Поверхностный монтаж
Упаковка/футляр: Радиальная, банка — SMD
Расстояние между выводами: —
Размер/Размер: Диаметр 0,492 дюйма (12,50 мм)
Высота сидя (макс. ): 0,335 дюйма (8,50 мм)
Рабочая температура: -25°C ~ 85°C

Последние продукты

EDLSD104V5R5C

CAP 100MF 5,5 В через HOLE100MF (EDLC) …

JJD0E408MSEG

CAP 4000F 20% 2,5V Mount4000ff (E …

444F. …

EDLSG155V5R5C

CAP 1,5F 5,5 В через отверстие1,5F (EDLC) SU . ..

EDLSD334H5R5C

CAP 330MF 5,5 В через HOLE330MF (EDLC) …

BZ055A683ZSB

5MF -20144. SMD68мФ (EDLC) С…

Тест на натяжение провода? Не стесняйтесь использовать это руководство Wire Pull (WP)!

В этом руководстве содержится информация о том, что следует учитывать и как выполнить оптимальный тест на натяжение проволоки. Основное внимание в этом руководстве уделяется натяжению проволоки и ленты с помощью проволочных крючков. Тем не менее, мы также рассмотрим измерение высоты контура и кратко коснемся таких тем, как тестирование проводов на растяжение пинцетом и на отслаивание, которые являются предметом отдельного практического руководства от xyztec.

Это подробное руководство состоит из 11 параграфов и 4 приложений. Вы можете использовать оглавление справа для навигации между разделами.

Что такое натяжение проволоки #

При испытании на натяжение проволоки применяется восходящая сила под проводами, которая эффективно оттягивает провод от подложки или штампа. Цель испытаний на растяжение проволоки состоит в измерении прочности соединения, оценке модальностей разрушения соединения или определении соответствия установленным требованиям к прочности соединения.

Специалист по тестированию соединений выравнивает тестовый инструмент под проволокой или лентой. Затем Z-этап перемещается вверх до тех пор, пока соединение не разорвется (разрушающий контроль) или не будет достигнут заданный предел усилия (неразрушающий контроль). Методы неразрушающего контроля обычно используются для критически важных с точки зрения безопасности, высококачественных и дорогостоящих продуктов, когда операторы должны оценивать все провода, не повреждая приемлемые провода во время испытания.

Вытягивайте провода или ленты, используя крючок на датчике натяжения или разрезая провод или ленту и вытягивая их пинцетом. Выравнивание испытательного инструмента под клеем необходимо для получения воспроизводимых измерений. Наша полуавтоматическая или полностью автоматическая система тестирования Sigma упрощает эту задачу и соответствует международным стандартам тестирования соединений, таким как DVS2811.

Тип испытуемых проводов #

Форма поперечного сечения проводов может быть круглой или прямоугольной (ленты). Тонкие проволоки — это проволоки диаметром до 75 мкм (3 мил). Помимо этого размера, мы говорим о тестировании толстой проволоки.

Материал проводов или лент в основном золото, алюминий, медь или серебро. Можно проверить каждый тип проволоки или ленты. До некоторых проводов или лент может быть трудно добраться из-за окружающих проводов и компонентов или малой высоты петли. Мы предлагаем индивидуальные решения и инструменты для эффективного испытания на растяжение даже в самых сложных условиях.

Конструкция инструмента #

Наиболее распространенным инструментом для проведения теста на натяжение проволоки является крюк. Крючки бывают разных форм и размеров. Угол обычно составляет 85%, чтобы втянуть проволоку в крючок и предотвратить проскальзывание крючка во время испытания.

Стандартные крючки изготовлены из изогнутой круглой проволоки и имеют определенный диаметр основания, длину основания и диаметр стержня. Длинный крюк длиной 30 мм обеспечивает легкое выравнивание и глубокий доступ к контрольной точке, где другие компоненты ограничивают доступ к вашей контрольной площадке.

Для различных типов испытаний доступен широкий спектр стандартных инструментов для проверки сцепления, например:

  • Натяжение
  • Толчок
  • Кожура (проволочные крючки)
  • Сдвиг
  • Царапина
  • Измерение

Диаметр лапки #

Диаметр крючка является важным фактором. Диаметр проволочного крюка должен примерно в 3 раза превышать диаметр проволоки или толщину ленты, чтобы уменьшить напряжение и избежать перерезания проволоки. Прочность крюка аналогична максимальному растягивающему усилию проволоки и обеспечивает максимально возможную нагрузку на соединение. Крючок не должен врезаться в проволоку.

Длина лапки #

Длина лапки должна примерно в 3-3,5 раза превышать диаметр крючка. Для приложений с малым шагом доступны более короткие длины, чтобы избежать протягивания нескольких проводов одновременно. Применения с большими расстояниями между проводами или проводами, соединенными нерегулярным образом, подходят для более длинных опор, которые обеспечивают большую устойчивость к любой изменчивости положения проводов во время ручного и автоматизированного тестирования.

Проволока или ленты с чрезвычайно малой высотой петли (30 мкм или менее) могут потребовать специальных инструментов, чтобы пролезть под них. Там, где обычные крючки слишком толстые, можно использовать крючок из плоской проволоки. В качестве альтернативы USB-пинцет с заданным расстоянием замыкания и/или усилием захвата подходит для петель небольшой высоты и для вытягивания обрезанных проводов.

Качество инструмента #

Материал и повреждение #

Материал инструмента должен иметь достаточную прочность, чтобы выдерживать максимальное усилие натяжения. Вольфрамовая сталь является подходящим материалом, потому что ее легко изготовить с желаемой формой и точностью. Кроме того, материал образца обычно мягче самого инструмента, поэтому износ инструмента редко является проблемой.

Плохое качество инструмента обычно связано с повреждением. Наиболее распространенными причинами повреждения являются удары образцом или рабочим держателем при замене испытуемого образца. Никогда не используйте поврежденный инструмент, так как это повлияет на результаты измерения.

Проволочный крюк в сборе состоит из 2 частей, чтобы установить концентричность крюка и минимизировать время восстановления в случае повреждения крюка в результате столкновения.

Концентричность крюка #

Что такое концентрический крюк? #

Концентрический крюк — это место, где середина крюка (положение инструмента) остается фиксированной во время вращения инструмента. Концентричность крюка необходима для выполнения автоматизации и упрощает ручное выравнивание.

Положение инструмента не идеально концентрично и может описывать круговой рисунок при вращении инструмента. Эксцентриситет инструмента указывает на смещение между идеально выровненным инструментом и фактическим положением при вращении. В некоторых случаях с мелким шагом может потребоваться дополнительная коррекция концентричности. Программная коррекция может компенсировать это смещение и скорректировать концентричность, чтобы положение инструмента соответствовало центру при вращении инструмента.

Проблемы с неконцентрическим крюком #

Если крюк не вращается концентрично, он может повредить другие провода. Во-первых, крюк проходит под проволокой и готов к вращению. Затем, в зависимости от типа эксцентриситета, он пропустит провод и повредит провод рядом с ним или перегнет провод и проверит сразу два провода.

Концентрические крюки #

Существует 3 способа регулировки концентричности, чтобы обеспечить оптимальные характеристики вращения крюка:

  • Ручное выравнивание
  • Оттиски с использованием мягкой глины
  • Автоматическая коррекция с компьютерным зрением



Механическая регулировка — это эффективный и распространенный способ исправить концентричность проволочного крюка. Однако только при программной коррекции можно добиться концентричности крючка в пределах 5 мкм.

Выравнивание инструмента #

Крюк должен находиться под проволокой, не касаясь другой проволоки или части образца. Перед измерением необходимо обнулить датчик (принудительно обнулить).

Быстрое тестирование нескольких проводов #

С помощью функции «автоматического захвата» в программном обеспечении Sigma можно автоматически выровнять крюк под проводом, не нарушая соседние провода. Автоматический хук поворачивает хук в соответствии с правилами, определенными оператором, перед началом теста. Эта функция полезна и необходима для всех испытаний на протяжку проволоки и требует концентрического крючка.

Операторы должны включить «автоперехват» и начать тест. Затем тестер облигаций Sigma автоматически выполняет следующие шаги:

  • Спуститься между проводами
  • Поверните крючок под проволоку
  • При желании можно выполнить движение «сдвига крюка» по направлению к тросу или от него
  • Выполните тест на натяжение провода
  • Выполните эти действия в обратном порядке и безопасно вернитесь в исходное положение
Вдоль проволоки или поперек проволоки #

Можно начать с крюка вдоль проволоки или поперек проволоки. В последнем случае требуются дополнительные вращения до и после теста.

Авто крюк вдоль провода быстрее, чем поперек провода, потому что крюк вращается 2 раза, а не 4 раза. Если начать поперек провода, можно увидеть, как крюк зацепляется с проводом, когда он находится под ним.

Упростите выравнивание и сведите к минимуму перемещения по оси Z, проводя испытания вдали от предыдущего испытания и устанавливая крюк низко и близко к следующей проверяемой проволоке.

Куда тянуть? #

Обычная практика заключается в натяжении в центре длины провода. Стандарт MIL 2011 определяет натяжение между серединой пролета и вершиной петли, чтобы избежать неблагоприятной деформации проволоки, но предыдущие версии того же стандарта устанавливают натяжение в середине пролета.

Тест рядом с облигацией, когда интерес представляет только одна из двух облигаций. Увеличьте нагрузку на связь и увеличьте вероятность отказа связи. Например, если интересующим видом отказа является первое соединение, попытайтесь выровнять проволочный крюк ближе к первому соединению. Крайне важно тянуть в одном и том же месте. В противном случае это увеличит распределение испытательной силы и повлияет на режимы отказа.

Автоматизация обеспечивает постоянное выравнивание инструмента. Только передовые автоматические тестеры склеивания могут получить самые надежные результаты для оптимизации процесса.

Выравнивание вдоль проволоки и длина проволоки влияют на угол натяжения проволоки. Угол изменяет нагрузку на связи.

Стандарт DVS 2811 рекомендует, что положение натяжения должно быть таким, чтобы угол проволоки у первого и второго соединений был одинаковым. Затем он нормализует результаты вокруг «стандартного» угла 30° с использованием поправочного коэффициента.

Умножьте измеренное усилие натяжения на поправочный коэффициент, чтобы рассчитать нагрузку на соединения. Затем сравните прочность различных соединений проволоки при различных углах натяжения с помощью DVS 2811.

Триангуляция #

В то время как DVS 2811 устанавливает равные углы и, следовательно, силы, можно тянуть во многих положениях и создавать разные силы на первой и второй связи.

В приложении 1 этого руководства приведены различные формулы для расчета сил с помощью триангуляции. Усовершенствованный тестер облигаций может рассчитать эти значения.

Автоматика и детектор проводов #

Автоматизация исключает влияние операторов на результаты измерений. Высокотехнологичные тестеры облигаций, такие как Sigma, могут выполнять автоматические тесты, запуская программы автоматизации, которые могут включать распознавание реперных меток. Автоматика вытягивает все провода в очень последовательное положение, поэтому распределение результатов снижается, а качество данных измерений повышается.

Тестер связи Sigma оптически обнаруживает проволоку и корректирует «заметание проволочки», прежде чем автоматически тянуть за проволоку. Обнаружение проводов обеспечивает более повторяемое позиционирование, даже если расположение проводов непоследовательно. Измеряя изменения положения проволоки, тестер соединений может скорректировать положение теста и обеспечить стабильные результаты.

В месте расположения зеленых перекрестий на рисунке показано, как крюк перемещается в исправленное положение после того, как тестер соединения обнаружит провод. Когда тестер соединений выполняет тест на растяжение, он не пропускает провод, а тянет его в том же положении, что и любой другой провод.

Автоматическое обнаружение проводов обеспечивает более высокую степень согласованности по сравнению с тем, что возможно при ручном тестировании.

Измерение высоты петли #

Измерение высоты петли необходимо для расчета силы. Тестер соединений традиционно измеряет силы, но система может измерять расстояния с помощью тех же датчиков натяжения проволоки. Усовершенствованные тестеры соединений Sigma могут даже совмещать измерение высоты петель с испытанием на натяжение проволоки.

Крючок приземляется на подложку с программируемым усилием для измерения высоты петли.

Рабочий держатель и зажим #

Идеальный зажим образца необходим для фиксации образца в нужном положении. Без прочного и жесткого зажима время испытаний увеличивается, данные о смещении неверны, а данные испытаний становятся менее надежными.

На этом изображении показаны наилучшие измерения. Образец крепится к основанию, что дает точные измерения.

На изображении выше образец не зажат. Образец движется, следовательно,

  • Перемещение образца приводит к увеличению времени испытания и перемещению
  • Если время теста больше, реальная скорость теста ниже
  • Различные скорости испытаний дают разные пиковые усилия
  • Переменная фиксация увеличивает ошибку и распределение

Варианты натяжения проволоки #

Натяжение вектором #

Натяжение вектором — это вариант натяжения проволоки, при котором крючок перемещается под программируемым углом, а не поднимается под углом 90° относительно образца. Это обеспечивает различные условия нагрузки между первой и второй связями, которые могут способствовать интересующему режиму отказа. Тестер соединений может добиться этого, одновременно перемещая оси X и/или Y с осью Z.

В качестве альтернативы можно зажать образец в наклонном держателе. См. пример этого в разделе «Тестирование выводов типа «крыло чайки» SMD».

Провода типа «крыло чайки» для поверхностного монтажа #

Лучший способ проверить соединение проводов типа «крыло чайки» для поверхностного монтажа — отрезать корпус от выводов, а затем проверить каждый вывод с помощью датчика натяжения пинцетом. Разрезание соединения позволяет проводить тестирование соединения без воздействия тела и других проводов.

Требуется некоторое время на подготовку. Тестирование на растяжение без отрезания корпуса и использования крючка может вызвать проблемы:

  • Очень мало места для крючка и поводка.
  • Корпус поддерживает проверяемый провод.
  • Когда крючок плотно прилегает к поводку, в методе испытаний датчик не должен обнуляться/обнуляться перед испытанием; перед выравниванием его необходимо обнулить вручную.



Если крючок находится ближе к упаковке, чем прокладка, пробная нагрузка идет на упаковку, а не на интересующее соединение. Тем не менее, слабое соединение вывода с контактной площадкой все равно даст более низкий результат. Анализ режима отказа протестированного соединения показывает плохую пайку.

Используйте векторную тягу со специальным крючком, чтобы свести к минимуму влияние тела на связь. Помните о проблемах с допуском при разработке метода испытаний.

При векторном натяжении на контактную площадку воздействует более высокая тестовая нагрузка, чем при обычном натяжении проволоки.

Vector pull нагружает интересующую связь с большей силой. Анализ результатов может по-прежнему давать значимые данные об интересующей облигации, несмотря на то, что часть тестовой нагрузки входит в упаковку.

Наклоните тестовый образец №

Другой метод проверки выводов SMD типа «крыло чайки» заключается в наклонении образца и использовании обычного датчика натяжения с прочным проволочным крючком. Однако этот метод имеет некоторые ограничения.

  • Крупные образцы могут удариться о головку или раму тестера. Тем не менее, есть тестеры с большой рабочей зоной, позволяющие избежать этого.
  • Фокусировка микроскопа на разных высотах испытаний может оказаться невозможной или может сократить количество испытаний в час. Поддержка микроскопа Sigma EZ помогает решить эту проблему.
  • Для проверки компонента со всех сторон необходимо повернуть образец.
  • Работа с наклонным образцом и его фиксация могут быть затруднены.



Настройки метода тестирования #

Определение теста #

Метод тестирования позволяет программировать переменные теста. Базовые настройки теста содержат:

  • Тестовое расстояние
  • Тестовая скорость
  • Разрушающий или неразрушающий контроль.



Есть много других настроек. Можно комбинировать все настройки необычным образом, чтобы решить все проблемы умным способом.

Время выдержки #

Время выдержки наиболее важно для неразрушающих испытаний.

Обнуление датчика перед тестом #

Практически перед каждым типом теста необязательным является обнуление датчика.

Приземление #

Перед испытанием необходимо приземление с помощью пинцета. В случае тяги она определяется посадочной силой, максимальной посадочной дистанцией и посадочной скоростью.

Откат #

При определении отката для определения окончания теста разница усилий является наиболее подходящим значением для установки.

Перебег #

Тестер связи также дает возможность «перебежать» расстояние после срабатывания отката. Это уберет вытянутый провод из зоны испытаний для анализа вида отказа.

Автоматический крючок и высота петли #

Испытание на растяжение можно проводить с автоматическим вращением крючка или без него, и его можно сочетать с измерением высоты петли перед испытанием на растяжение.

Запоминание настроек теста #

Тестер Sigma Bond автоматически сохраняет настройки метода тестирования в одном месте, чтобы отслеживать изменения метода с течением времени. Легко запрашивайте предыдущие настройки метода тестирования с помощью флажка «Показать историю».

Статистический контроль процесса (SPC) #

Как и для всех других методов испытаний, таких как продавливание, отрыв, сдвиг и зондирование, для метода вытягивания можно установить предупреждения SPC. В зависимости от результата измерения каждое измерение может включать в себя предупреждение или отказ от принуждения операторов к вводу примечания. Программное обеспечение может даже заблокировать тестер, пока инженер не проверит результаты и не освободит тестер для продолжения.

Настройки метода тестирования включают спектр статистических значений. Все показанное имеет решающее значение для большинства процессов обеспечения качества, от простого расчета среднего или медианы до значений Cpk и нижних и верхних пределов спецификаций.

Анализ данных #

Для принятия правильного решения по результатам испытаний может потребоваться дополнительный анализ. Тестеры Sigma Bond помогают анализировать данные, сохраняя изображения и/или видео до, во время и после теста с данными измерений и информацией об оценке.

Программное обеспечение Sigma поставляется со сложным экраном запросов, который позволяет инженеру просеивать огромные объемы тестовых данных. Наложите графики силы или гистерезиса для многочисленных измерений, чтобы сравнить графики из нескольких измерений. Формы предлагают функцию автоматического фильтра, которая будет отображать измерения и образцы только для определенного значения поля или набора значений поля. Инженер может контролировать вызов и сортировку данных на экране запроса SPC.

Для строгого сбора данных функция автоматической печати автоматически распечатывает выбранные отчеты для набора данных в виде файла PDF при достижении определенного количества выборок.

Экспорт данных #

Тестеры Sigma Bond могут экспортировать стандартные отчеты во многие распространенные форматы файлов (например, XLS, DOC, PPT, PDF, XPS, CSV, XML, DBF и т. д.) для экспорта данных во внешние системы.

Режимы отказа #

MIL-STD-883 2011.9 перечисляет 26 режимов отказа (категорий отказа) в зависимости от типа образца. Ниже представлен обзор наиболее распространенных режимов отказа золотой и алюминиевой проволоки. Коды результатов также можно скачать в нашей библиотеке оценок.

Виды разрушения золотой проволоки #

Разрыв в середине пролета #
  • Прочность соединения неизвестна
  • Приемлемость зависит от измеренной силы
Зона термического влияния (ЗТВ) излом #
  • Прочность ЗТВ известна
  • Приемлемость зависит от измеренной силы
  Излом пятки #
  • Известная прочность пятки
  • Приемлемость зависит от измеренной силы
IMC/разрыв связи #
  • IMC/сила сцепления известна
  • Приемлемость зависит от измеренной силы
Кратер колодки #
  • Известная прочность колодки
  • Приемлемость зависит от измеренной силы
  • Возможно, проблема в процессе склеивания
Клиновая воронка #
  • Приемлемость зависит от измеряемой силы
  • Возможно, проблема в процессе склеивания
Разрыв клинового соединения #
  • Известная прочность клинового соединения
  • Приемлемость зависит от измеренной силы

Виды разрушения алюминиевой проволоки #

Разрыв в середине пролета #
  • Прочность соединения неизвестна
  • Приемлемость зависит от измеренной силы
Излом пятки #
  • Известная прочность пятки
  • Приемлемость зависит от измеренной силы
Разрыв клина #
  • Прочность соединения клина известна
  • Приемлемость зависит от измеренной силы
Оба клиновых соединения ломаются #
  • Возможно слабые связи
Клиновая воронка #
  • Приемлемость зависит от измеряемой силы
  • Возможно, проблема в процессе склеивания
Оба клиновидных кратера #
  • Вероятно слабые связи
  • Возможно, проблема в процессе склеивания

Тестер соединений Sigma #

Тестер соединений Sigma — это самый совершенный тестер соединений для протяжки проволоки. Он поставляется с революционными возможностями автоматизации и высокими техническими характеристиками в:

  • Точность и разрешение датчика
  • Большая X-ступенька
  • Высшая скорость оси
  • Камеры и освещение
  • Перспективная и модульная конструкция

Свяжитесь с нами и дайте нам задание настроить тестер соединения для решения ваших процессов контроля качества.

Приложения #

Это практическое руководство состоит из четырех приложений, а именно:

  • Расчет силы
  • 2011.9 MIL-STD-883 разрушающий
  • 2023.7 MIL-STD-883 неразрушающий
  • 2023.7 MIL-STD-883 Приложение А

Спецификации Привод оптических дисков HP 8X SuperMulti Slim-slot DVD (SMD) Writer (ODD) Внутренние приводы DVD Super Multi Black Optical Disc (781416-001)

Это демонстрация бесшовной вставки данных продукта Icecat LIVE- лист на вашем сайте. Представьте, что эта адаптивная таблица данных включена на страницу продукта вашего интернет-магазина. Как интегрировать Icecat LIVE JavaScript.

Вставьте техническое описание продукта в свой контент

Icecat LIVE: JS для HP 781416-001

Icecat Live DOC

Данные продукта в формате CSV для HP 781416-001

CSV DOC

Загрузить пакет изображений

Надстройки Icecat

Загрузить бесплатное техническое описание Open Icecat

Загрузить таксономию Icecat для &nbsp»приводов оптических дисков»
