Электрокосилка самодельная: Газонокосилка своими руками: чертежи, фото, видео

Самодельная газонокосилка из старой стиральной машины

Продолжая тему идеального дачного участка, мы изобретаем новые инструменты и приспособления для поддержания достойного вида дачного участка. Самой большой проблемой любого участка является лишняя трава. Она растет всегда. Начиная от весны, заканчивая поздней осенью. Чтобы поддерживать нужный уровень травянистого покрова, нужна газонокосилка. Сегодня мы рассмотрим как сделать газонокосилку из стиральной машины своими руками. Нет, мы не сошли с ума. От стиральной машинки мы будем брать только некоторые элементы!

Изготовление такого устройства давно практикуется среди дачных рукодельцев. К сожалению, для изготовления такой газонокосилки, вам нужно будет пожертвовать своей стиральной машинкой или купить отдельно двигатель от неё. Газонокосилка из двигателя от стиральной машинки – одно из самых популярных действующих дачных самоделок. В принципе, чтобы сделать газонокосилку, можно использовать абсолютно любой электрический двигатель средней мощности, но мы попробуем сделать её из стиральной машинки. Так что, если у вас есть старая ненужная стиральная машинка, и у вас не скошена трава на участке, тогда эта самоделка именно для вас.

Достоинства и недостатки газонокосилки из двигателя от стиральной машины

У такой газонокосилки множество преимуществ, которые делают её лучшей самоделкой. Её можно сделать за пару часов у себя в гараже, имея в ассортименте самые элементарные вещи, которые валяются во дворе у каждого Плюшкина. А если у вас нет, то у соседа точно будет какая-то часть необходимых вам материалов. И так, что же понадобится нам для газонокосилки из стиральной машины:

1. Двигатель от стиральной машинки
2. 4 колеса небольшого диаметра (детская коляска, тележка)
3. Лист металла толщиной от 2 до 4 мм.
4. Небольшая труба для рукоятки.
5. Кабель, вилка, включатель.

Почему же такая газонокосилка имеет огромную популярность среди самоделкинов? Ответ простой:

1. Доступность. Абсолютно все материалы можно найти у себя на участке или же купить на приемке вторичного сырья за считанные копейки.
2. Простота конструкции. Сделать газонокосилку из стиральной машины можно из подручных материалов. Никаких сложных расчетов и геометрических задач. Все можно сделать на коленке с помощью молотка и отвертки.
3. Коэффициент полезного действия. Двигатель от стиральной машинки имеет достаточную мощность, чтобы справляться с любой травой. Еще одним достоинством такого двигателя является маленький уровень шума и плавность хода.
4. Ремонт. Если вы смогли сделать такую газонокосилку самостоятельно, то и в ремонте никаких проблем не возникнет.

Если учитывать то, что газонокосилку из стиральной машины можно сделать не потратив ни копейки, то о каких недостатках может идти речь? Они такие незначительные, что можно просто закрыть глаза на все. Самым глобальным является внешний вид всей конструкции. Несмотря на то, что она до безобразия проста – в то же время она выглядит немного пугающе и небезопасно. Но это только на первый взгляд!

Делаем газонокосилку из стиральной машинки

Для изготовления такого приспособления нам понадобится ненужная старая стиральная машинка. Нет, мы не будем к ней приделывать колеса и режущий нож! Она нам нужна, как донор электрического двигателя для газонокосилки. Собираемся с мыслями, и с серьезными намерениями отправляемся творить чудеса.

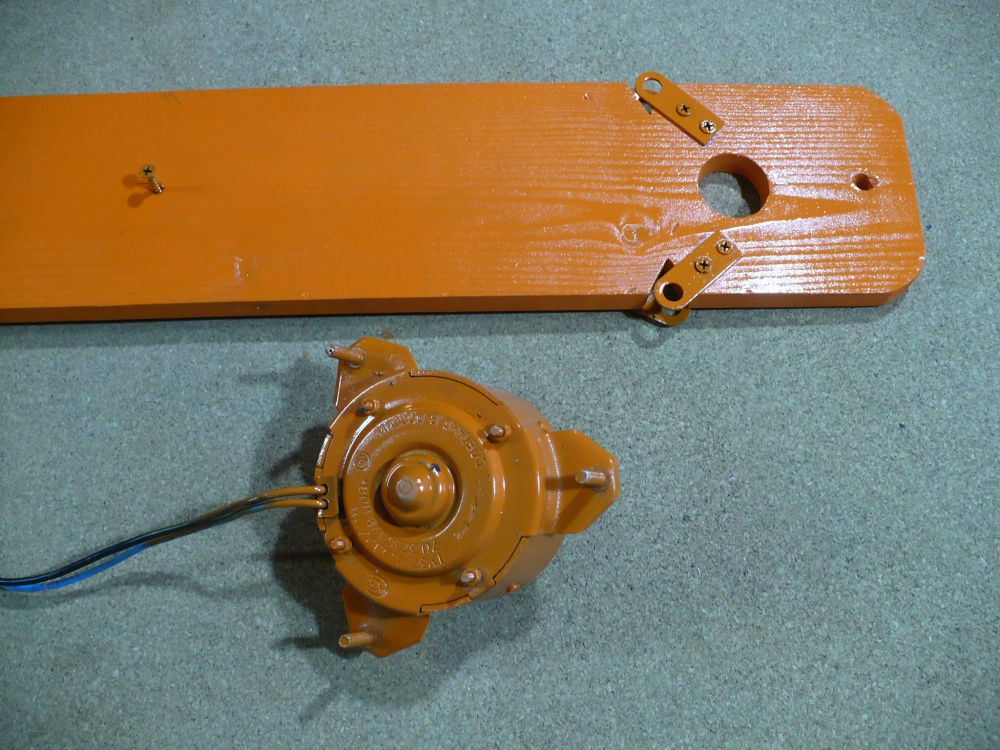

ШАГ 1: электродвигатель. Разбираем корпус машинки и извлекаем оттуда электрический двигатель с пусковым реле. Важно сохранить проводку двигателя в целостности, чтобы в дальнейшем не было проблем с подключением.

ШАГ 2: корпус. Чтобы сделать надежный и прочный корпус самодельной газонокосилки своими руками, нам понадобится лист металла не менее 4 мм. Размеры этого листа должны составлять 300 х 400 мм. Подготавливаем корпус к дальнейшей установке двигателя и колес.

Примечание: если вы не нашли подходящего по толщине листа металла, то можно взять лист с меньшей толщиной, и усилить его по периметру с помощью прутка или куска арматуры.

ШАГ 3: установка двигателя и пускового реле. На данном этапе пошаговой инструкции мы устанавливаем главный элемент газонокосилки – двигатель от стиральной машины. Размечаем корпус. Проводим две диагонали и находим центр прямоугольника. В центре корпуса газонокосилки из стиральной машины нужно сделать отверстие под вал электродвигателя. Далее производим установку самого электродвигателя. В нашем случае он крепится штатными крепежными болтами через проставки из гаек. Это довольно простой, и в то же время надежный способ крепления. Рядом с двигателем крепим пусковое реле.

ШАГ 4: колеса. Колеса – это важная составляющая конструкции газонокосилки. Их может быть два, три или четыре. Самым оптимальным является 4 колеса. Это обеспечивает максимальную устойчивость устройства газонокосилки. Колеса должны быть от 10 до 15 см в диаметре. Высота скошенной травы зависит от размера колеса. Оси колес крепим по углам прямоугольного корпуса.

ШАГ 5: самодельная ручка. Чтобы было удобно управлять нашей газонокосилкой, нужно сделать удобную ручку. Можно взять готовую ручку с детской коляски или сделать её самому из тонкой трубы. Мы же пойдем вторым путем, и сделаем её сами. Ничего сложного в этом нет. Изготавливаем ручку так, чтобы было удобно управлять газонокосилкой. Намертво привариваем или прикручиваем ручку к корпусу газонокосилки.

На данном этапе мы уже разобрались как сделать газонокосилку своими руками, но остается еще один штрих, без которого косилка не сможет косить – это нож. Это мы и будем делать в следующем разделе. Но сейчас уже видно все наши старания, которые были приложены к изготовлению данного приспособления. Если вы нашли какие-то сомнительные или ненадежные места, то лучше их убрать до введения газонокосилки в эксплуатацию, чтобы не возникло никаких проблем.

Делаем нож для самодельной газонокосилки из стиральной машинки

Режущий элемент газонокосилки нужно закрепить на валу электродвигателя. В качестве такого элемента можно леску, тонкий трос (велосипедный, с механизма тормозов), но это не будет так эффективно как полноценный нож. Не будем медлить, и приступим к изготовлению ножа.

ШАГ 1: выбираем материал. Для изготовления ножа для газонокосилки своими руками нам понадобится полотно старой ножовки. У ножовки каленая сталь. Это замечательно подходит для изготовления ножа. Нож из каленой стали будет дольше оставаться острым, а это значит, что можно скосить больше травы, без каких-либо вмешательств в устройство газонокосилки и заточки ножа.

ШАГ 2: делаем форму ножа. Берем полотно, и наносим на него схему будущего ножа. Длина будущего ножа не должна превышать ширину корпуса газонокосилки. Исходя из этого, длина ножа газонокосилки своими руками будет составлять 250 мм. Не забудьте о крепежном отверстии посредине ножа. Чтобы просверлить каленую сталь, нужно использовать дрель или станок с маленькими оборотами, при этом постоянно подливать масло для охлаждения сверла и полотна ножовки. Форма ножа газонокосилки должна быть примерно такой:

ШАГ 3: заточка ножа. Конечно, чтобы возможно было косить траву без проблем, нужно заточить нож газонокосилки. Делать это нужно под углом 45°. Заточить нож можно как напильником,так и специальным шлифовальным станком.

ШАГ 4: крепление ножа. Чтобы надежно закрепить нож на валу газонокосилки нам нужно сделать специальный адаптер. Здесь не обойтись без токарного станка. Если же у вас нет такой возможности, то воспользуйтесь методом, который был применен в статье с названием «Газонокосилка из старого пылесоса». Этот метод прост и в свое время достаточно надежен.

ШАГ 5: подключение. Подключаем наш электродвигатель через пусковое реле к сети. Выводим провода и фиксируем их на ручке газонокосилки, где устанавливаем розетку и кнопку включения и выключения.

Заключительным этапом пошаговой инструкции, как сделать газонокосилку, будет изготовление защитного кожуха. Он защитит ваши ноги от травы и камней, которые разлетаются во все стороны. Также, кожух будет ограничивать разбрасывание травы по всему участку, и будет формировать какой-никакой валок, что облегчит уборку скошенной травы с участка.

На этом у нас все. Следите за обновлениями нашего сайта. Впереди еще много увлекательных самоделок для дома и участка.

виды и назначение, как сделать своими руками

Газонокосилка представляет собой оборудование, предназначенное для ухода за приусадебным участком или декоративным газоном. Ее необходимо выбирать, руководствуясь особенностями и габаритами участка. Для начала нужно дать оценку бугристости, уклону и общей площади газона.

• Общие характеристики
  • Мотор
  • Колеса
  • Сборник травы
• Достоинства и недостатки
• Электрическая газонокосилка своими руками
• Сбор
• Механическая газонокосилка
• Бензиновое оборудование
• Меры безопасности

В том случае, если на вашем участке есть кустарники или какие-то деревья, то их будет нужно обходить при использовании газонокосилки, потому для данной цели лучше выбрать маневренное и компактное устройство. При наличии большого газона, можно воспользоваться оборудованием, имеющим широкий захват.

Общие характеристики

Газонокосилки включает в себя следующие узлы:

• сборник травы;
• конструкция корпуса;
• колесное основание;
• мотор.

В процессе подбора газонокосилки также следует обратить свое внимание на приспособления, которые входят в комплект. Например, с некоторыми приборами в комплекте идет ножик и специальная заглушка для сборника травы.

Мотор

Газонокосилки могут быть аккумуляторными, бензиновыми и электрическими. Последние могут функционировать от бытовой электросети и предназначены для сравнительно небольших участков.

Модели аккумуляторного типа оборудованы батареей. Применяя такое устройство, у вас будет возможность обработать участок с площадью в 6 соток буквально на одной подзарядке АКБ.

Показатели мощности мотора определяют быстроту обработки. Как правило, такое оборудование оснащается двигателями от различных изготовителей. Наиболее качественными принято считать американские и японские моторы.

Низкое качество двигателей китайского производства — банальный и очень распространенный стереотип. Некоторые китайские производители делают двигатели по сертификатам компаний из Японии.

Колеса

Оборудование разной стоимости оснащается и разными колесиками: игольчатыми или шариковыми подшипниками, с втулками из бронзы и т. д. Чем выше цена газонокосилка, тем она удобнее в работе, потому что такое оборудование характеризуется плавным ходом.

Также удобство эксплуатации зависит от диаметра колесиков. То есть, чем он выше, тем комфортнее будет пользоваться оборудованием.

Сборник травы

Существует три разновидности травосборников:

• пластиковые;
• матерчатые;
• комбинированные.

Сборники травы матерчатого типа очень компактные и легкие, однако их следует время от времени стирать. Когда у сетки забиваются ячейки, то формируется воздушная пробка, которая может запросто стать причиной перегрева двигателя.

Травосборники из пластика производятся с применением высококачественных материалов. Если в сосуд случайно попадет твердый предмет (камень, щепка и т. д. ), то корпус никак не повредится. Контейнер из пластика очень просто очищать. Комбинированные варианты применяются в самых дорогих устройствах. В них совмещены преимущества названных выше разновидностей.

Кстати, газонокосилку можно сделать и самостоятельно.

Достоинства и недостатки

Плюсом самодельного прибора, конечно же, считается экономия средств. Нужные компоненты можно взять из неисправных или устаревших устройств, а также из подручных приспособлений. Другое преимущество — гордость исполнителя, у которого получилось сделать исправное и полезное оборудование.

Уровень качества функционирования устройства находится в прямой зависимости от показателей мощности двигателя. Применение в приборе, сделанном своими руками, недорогого стального сплава может испортить все результаты. Специалисты советуют для данной цели пользоваться сталью высокого качества.

По функционалу и удобству применения промышленное оборудование, конечно же, гораздо лучше самодельного. Газонокосилка, сделанная на заводе, обладает несколькими скоростными режимами, у нее настраивается высота лезвий, а также она издает гораздо меньше шума.

Усовершенствование самодельной газонокосилки, однако, вполне возможно. Опытные мастера оснащают также свои устройства регулируемой ручкой, бамперами для страховки и т. д.

Электрическая газонокосилка своими руками

Для того, чтобы сделать самостоятельно газонокосилку электрического типа, можно воспользоваться мотором от какого-нибудь ненужного устройства. Двигатели, которыми оборудуется бытовая техника, могут быстро перегореть. Даже пылесосы оснащаются слабыми моторами. Для максимально комфортной эксплуатации самодельной газонокосилки, желательно брать мотор с мощностью не меньше одного киловатта.

Лезвие можно вырезать из прочного стального сплава. Можно также воспользоваться круглым диском, заранее его заточив.

Ручка прибора может применять от старой коляски или тележки. Применение в качестве каркаса телеги или коляски существенно облегчает производство оборудования, но все составляющие конструкции обязательно должны быть достаточно прочными. Можно также сделать ручку из труб, воспользовавшись сваркой.

Шнур, посредством которого будет подаваться электропитанием, рекомендуется удлинить. Колесики в этом случае не должны быть слишком массивными.

Сбор

Сначала нужно сделать каркас из металла. На него монтируется мотор с помощью болтов. Снизу каркаса закрепляется механизм для резки, который подключен к мотору. За ним можно поместить мешочек-травосборник.

Вокруг лезвий необходимо поставить кожух для защиты. Мотор и соединение с лезвиями обязательно должны быть надежно закрыты, чтобы в них не попала трава.

Механическая газонокосилка

Оборудование механического типа издает гораздо меньше шума, также ему не требуется энергопотребление. С такой газонокосилкой даже можно работать под дождем, но ее сложнее сделать. Вся проблема состоит в том, что очень трудно подобрать шестеренки, колесики и лезвия.

Косилка, оснащенная парой лезвий, нуждается в быстром вращении лезвий. Оно должно создаваться благодаря движению колесиков и шестеренок. Создание такого оборудования требует от исполнителя максимальной внимательности и терпения.

Бензиновое оборудование

Самодельный прибор на базе бензиновой пилы — прекрасное решение, позволяющее сэкономить деньги. Для сборки требуется каркас, мотор и топливный бак. Показатели мощности такого оборудования дают возможность косить плотную и крупную траву. Лезвия можно заменить звездочкой бензиновой пили.

Не забывайте, что пользоваться газонокосилкой бензинового типа нужно очень аккуратно, соблюдая все требования безопасности, так как бензин представляет собой легковоспламеняющееся вещество.

Меры безопасности

Оборудование для скока травы, изготовленное самостоятельно, требует предельно внимательного и грамотного отношения в процессе сборки, а также тщательного соблюдения мер безопасности в процессе эксплуатации.

Перед тем, как пользоваться таким устройство, нужно осмотреть конструкцию на наличие открытых и поврежденных элементов. После этого нужно проверить надежность крепления составляющих. Оборудование вибрирует при работе, что обуславливает разбалтывание крепежей. Это может привести к крайне печальным последствиям.

К трагедии также может привести наличие на территории прочных предметов, к примеру, камней. Если они попадут в газонокосилку, то лезвие может лопнуть и разлететься. Потому перед обработкой участка, следует убрать все элементы, представляющие опасность.

Также не стоит оставлять без контроля запущенное оборудование.

Напоследок стоит сказать, что самодельная газонокосилка позволяет неплохо сэкономить, но такое возможно лишь в том случае, если она будет собрана грамотно. Подробные инструкции, касающиеся самостоятельной сборки, можно отыскать в Интернете. К примеру, можно ввести в поисковую систему запрос «газонокосилка своими руками из стиральной машины».

Газонокосилка с двигателем от стиральной машины — как сделать

Вашему газону нужен постоянный уход? Тогда вам не обойтись без газонокосилки. Но, отправляясь в магазин, вы понимаете, что эта техника стоит довольно дорого.

Вам не нужно переплачивать, ведь из этой статьи вы узнаете, как сделать самодельную газонокосилку из стиральной машины. А именно – из двигателя стиралки. Рассмотрим, какие материалы понадобятся для работы и как создать эффективную машину для стрижки газона.

Все газонокосилки делятся на два типа:

• Бензиновые. Применяются для обработки больших площадей. Они производительные, шумные, а также создают выхлопы при работе.
• Электрические. Гораздо экологичнее, однако их передвижение по участку ограничивается длиной сетевого кабеля.

Конструкция электрической газонокосилки довольно проста. При желании вы можете своими руками собрать функциональную технику. Для работы достаточно основания, к которому прикрепятся колеса и ножки. Сверху устанавливается мотор. Также понадобится ручка для управления.

Эффективность работы и количество скошенной травы будут зависеть от высоты установки основания и качества ножей.

Конечно, самодельная газонокосилка лишена некоторых преимуществ фирменной техники. Например, способности сбора травы, регулировки высоты стрижки газона. Вам придется самостоятельно передвигать ее по участку, собирать траву.

При этом, не заплатив за прибор ни копейки, вы получите ухоженный и аккуратный газон.

Самодельная техника, так же как и профессиональная, является опасным инструментом. Поэтому нужно предусмотреть специальную кнопку, которая сработает при заклинивании ножа.

Инструменты и детали

Перед тем, как сделать газонокосилку своими руками, нужно приготовить все необходимое:

• Двигатель от стиральной машины. Подойдет как мотор на 180 Вт, так и на 500 Вт. Чем мощнее он будет, тем эффективнее прибор справится с работой. Применение асинхронного двигателя позволит работать намного тише.
• Невысокие колеса. Можно использовать пластиковые колеса от тачки или от коляски – 4 штуки.
• Для основания пригодится лист из металла или стали. Также можно использовать неглубокий таз, благодаря чему трава не будет разлетаться в разные стороны.
• Ножи можно использовать от фирменной газонокосилки, а можно изготовить самостоятельно из полос стали – как это сделать, смотрите в следующем пункте.
• Профильная труба для ручки. Можно применить рукоять от коляски, главное, чтобы труба не была тяжелой.
• Металлические уголки для изготовления рамы.
• Провод из меди с тремя жилами. Длина зависит от размеров газона.
• Включатель можно взять вместе с мотором из стиральной машины.

Понадобятся такие инструменты:

• сварка;
• торцевые и гаечные ключи;
• болгарка;
• дрель;
• горелка;
• пассатижи;
• молоток;
• отвертки;
• гайки, болты, шурупы.

Особенности изготовления ножа

От качества ножа зависит производительность и эффективность газонокосилки. Самостоятельно можно изготовить два типа:

1. Цельный нож. Выполняется из цельного полотна стали, края которого затачиваются под углом 60 градусов. Посередине проделывается отверстие, чтобы закрепить нож на вал. В центре соединения устанавливается кожух, который препятствует наматыванию травы на основание. В качестве такого кожуха используют консервную банку.

С помощью горелки тыльную сторону пластины загибают, что способствует равномерному скашиванию.

2. Составной нож. Длина ножа не должна превышать 50 см. Если изготовить его в форме трапеции, то трава не сможет наматываться на основание. При этом заточке подлежат только крайние 5 см полотна. Также можно использовать цельный диск, который имеет преимущества перед ножами: при ударе о камень он не деформируется.

Пошаговое создание газонокосилки из стиральной машины

Для подготовки основания желательно использовать шасси от коляски или тележки. Тогда достаточно закрепить на них полотно. Но если шасси нет, в ход пойдут уголки, которые с помощью сварки превратятся в каркас. Габариты каркаса 2,5х2,5 сантиметра.

Теперь поступите так:

• К изготовленному каркасу привариваются четыре стойки для колес.
• Дополнительно к основанию крепится труба или профиль, изогнутые в форме буквы «П».
• Подготовливается отверстие для установки двигателя. Для этого в основании вырезается отверстие, в которое опускается мотор валом вниз.
• Спереди рамы устанавливается решетка. Она предотвратит соскальзывание ножа с вала, а также позволит ровно скашивать газон.
• Самодельный нож устанавливается на вал мотора.
• К основанию приделывается ручка. На ручке устанавливается переключатель для удобства.
• К двигателю подводится кабель, другой его конец с вилкой подключается к сети.

Соблюдайте меры безопасности. Если в качестве рукоятки вы использовали профильные трубы, обязательно покройте их резиновыми накладками, чтобы избежать удара током.

Как видите, можно изготовить газонокосилку с двигателем от стиральной машины самостоятельно. Это простая и действенная конструкция, которая не потребует от вас дополнительных затрат.

Самодельная Электрическая газонокосилка. Как сделать газонокосилку из электродвигателя и коляски.

Итак, весна, полезла травка, не та которую курят некоторые «любители», а газонная.

На сегодняшний день предлагается широкий выбор разных газонокосилок, в основном китайского производства. Но даже лучшие западные аналоги, очень часто ломаются на наших газонах. Толи травка им наша отечественная не по зубам, толи сказывается неухоженность наших газонов. Ведь на них встречаются и камни и палки. Да косят эти газоны от случая к случаю.

И уж очень западные конструкторы увлекаются пластмассовыми агрегатами, что конечно облегчает по весу газонокосилку, но сильно снижает её надёжность в наших условиях. Да и цена покупной техники кусается. Вопрос стал о своей родной и крепкой.

Предпочтение отдано именно косилке на колёсах. Потому, что стрижка получается красивой и ровной. Даже если неровный рельеф участка. Я уже сделал несколько таких косилок, по просьбе соседей и знакомых даже тех, кто уже успел обзавестись заморским чудом. Вот уже четыре года идут испытания в самых жестких условиях. Все довольны, при должном уходе о котором напишу ниже, поломок не наблюдалось.

Электро и бензокосы ручные для воспитания лужайки не годятся. Во первых стригущая леска быстро изнашивается и стоит не дешево, а уж качество стрижки не выдерживает никакой критики. Ими хорошо бурьян косить да неудобья.

Для изготовления самодельной газонокосилки нам понадобятся четыре колеса, от отслужившей свой срок детской коляски. Или ещё лучше цельное шасси от коляски советских годов, тогда изготовление сильно упростится. С начала надо определиться с шириной захвата. От этого зависит какой мощности электродвигатель нам понадобится. Вообще об электродвигатель разговор особый.

Экспериментально проверено с шириной захвата в полметра подойдёт электромотор 900 Вт.-1.2 КВт. При 1500 об. мин. или 3000 об. — 600-800 Вт. Так как никаких редукторов, то тут играет роль крутящий момент. Использовать якорные двигатели, типа от пылесоса, я бы не советовал. Хотя и обороты там огромные и небольшой вес, и казалось бы достаточная мощность. Но гонять воздух и косить траву это большая разница. Он быстро перегреется и выйдет из строя.

Самая маленькая косилка собранная мной, имела ширину захвата 28 см. и двигатель 3000 об. на 250 Вт. Электродвигатель я взял от центрифуги стиральной машины. Такая косилка удобна для работы под деревьями и кустами. Я же, попробую поподробней описать с шириной захвата 50 см.

Из детской коляски делать шасси очень удобно, у неё самый оптимальный размер и ширина захвата получается полметра, и во все двери проходит.

С коляски обрезается всё лишнее, оставляем только шасси. К поперечным пруткам которые являются своеобразными осями колес привариваются два отрезка трубы прямоугольного профиля на таком расстоянии друг от друга чтобы совпадали с креплениями выбранного вами электродвигателя. Хорошо если электромотор с торцевым креплением, но мне все чаще попадались с боковым. Поэтому к профилям приваривались два вертикальных уголка с полкой 40мм, для крепления электромотора. Трубы с уголками привариваются так, чтобы вал двигателя был строго по центру шасси и конец вала был на расстоянии 5-7 см от земли. Этим расстоянием определяется высота травы после стрижки.

Защитный кожух делается из листовой стали 1,2 мм. Чертится с помощью циркуля круг диаметром 53см. и вырезается (можно болгаркрй), В центре — отверстие большее на 4мм. вала двигателя. Бортик кожуха — полоса 5см из той же стали. После изготовления кожуха привариваем к трубам так, чтобы конец вала двигателя перекрывался бортиком кожуха на 2,5 см.

Теперь рабочий орган газонокосилки — нож. Это диск диаметром 38 см. вырезается из листовой стали 2.5-3мм. Его надо вырезать как можно аккуратней. В центре отверстие равное диаметру вала двигателя. По краям ещё два отверстия М6 строго симметрично на расстоянии 2см от края диска, для крепления собственно режущих ножей. Одеваем диск на вал двигателя так чтобы конец вала был заподлицо с диском, и крепим с помощью сварки. Сварку выполняем аккуратно и качественно, проверяя вращением диска, на отсутствие любого биения. Кому-то может показаться извращением приваривание диска к валу электромотора. И за невозможностью разборки и ремонта, но это заблуждение. Если, к примеру сгорит двигатель то он просто разбирается на месте, снимается задний фланец и вытаскивается статор, который и отдаётся в перемотку. Ротор сломать невозможно он остаётся на косилке, даже если выйдет из строя передний подшипник, что случается крайне редко, болгаркой аккуратно снимается сварной шов, и ротор извлекается полностью.

А почему именно диск, а не к примеру два длинных ножа? Из какой бы прочной стали не были бы сделаны эти ножи их все равно сломает от удара о какое ни будь препятствие, камень или палку, а диску это не грозит. Ножи изготавливаются из хорошей легированной стали. На пример из ножовочного полотна двуручной пилы. Их конфигурация значения не имеет. Длина 9см ширина 3см. от одного края отступаем один сантиметр и делаем отверстие М6 для крепления к диску. Отверстие сверлом сделать невозможно. Поэтому лучше аккуратно прожечь сваркой. Крепим к диску болтами М6, но самое главное болты не затягиваем, а применяем дополнительные контрящие гайки. Так чтобы нож не болтался и в тоже время легко проворачивался. В этом весь секрет. При ударе о камень, нож проворачивается и не ломается. Потом за счёт центробежной силы сразу возвращается в рабочее положение. Ножи можно заточить, но стрижёт неплохо и тупыми ножами.

После установки ножей желательно провести балансировку диска. Для этого переворачиваем косилку на бок и вращаем диск. Если диск упорно останавливается в одном положении, значит в нижней точке необходимо высверлить небольшое отверстие. Так проделать несколько раз до приемлемой балансировки. Хорошей балансировкой считается, если при работе не наблюдается никакой вибрации. Ручку к газонокосилке привариваем под свой рост. Можно использовать от той же коляски. На ручке устанавливаем выключатель и пусковую кнопку, если двигатель трехфазный.

Обслуживанье состоит в том, чтобы через каждые примерно 20-30 часов работы снимаем ножи на заточку и обязательно меняем болты их крепления. Болты из обычной мягкой стали в процессе работы постепенно перерезаются закаленными ножами.

Косилка стрижет не только траву, но и молодую поросль деревьев. Поэтому будьте аккуратны, если на участке есть саженцы.

О технике безопасности: при стрижке следите за кабелем переноски и никогда на него не наезжайте косилкой. Это чревато не только порчей кабеля, но и поражением электрическим током.

Яценко Юрий Алексеевич.

Краснодарский край.

Эффективна ли газонокосилка, собранная своими руками

Многие владельцы приусадебных или дачных участков высаживают на свободной территории газон. Такое решение выглядит гармонично, к тому же с помощью газонной площадки удается объединить разные части ландшафта и создать комфортную атмосферу.

Рынок садовой техники предлагает большой выбор газонокосилок, с помощью которых получится поддерживать ухоженный вид участка и выполнять своевременную стрижку травы. Однако некоторые решают сделать косилку своими руками. Стоит разобраться, почему такой вариант не выгоден и почему лучше купить надежную технику.

Зачем нужна газонокосилка?

Раньше для обработки участка и среза травы использовали косу. Однако со временем инструмент вытеснила газонокосилка: механическая, электрическая и бензиновая модели.

Их используют для придания участку ухоженного вида. Также газонокосилки востребованы для обработки парков, садов, стадионов. К плюсам применения современной косилки относят:

• равномерный по высоте срез растительности;
• легкость в эксплуатации;
• экономию времени.

Некоторые модели оснащены травосборником, что также экономит время на обработку газона граблями после стрижки.

Конструкция и принцип работы

Конструкция механической газонокосилки, а также бензиновой и электрической включает следующие элементы:

• двигатель;
• лезвия;
• металлический или пластиковый корпус.

Двигатель расположен на специальной платформе, к которой также крепят колеса, чтобы организовать беспрепятственное передвижение устройства по участку. Ножи устанавливают в корпус косилки. Дополнительно стоит отметить, что в некоторых моделях также предусмотрен травосборник.

У большинства устройств принцип действия организован следующим образом:

1. Двигатель передает крутящий момент выходному валу.
2. Вал передает момент ножам, начиная крутить их.
3. Срезанная трава посредством потока воздуха попадает в травосборник, если он предусмотрен.

В моделях, которые выпускают современные производители, используют разные типы двигателей. В магазине можно купить подходящее устройство по доступной цене.

Как собрать газонокосилку самому?

Прежде, чем сделать газонокосилку своими руками, нужно позаботиться о деталях и инструментах, которые пригодятся для работы. Среди основных узлов, которые потребуется создать, выделяют:

• каркас или шасси для стыковки и фиксации элементов будущей косилки;
• двигатель, желательно электрический;
• стальные лезвия;
• колеса;
• рукоять управления.

Дополнительно потребуется найти комплектующие системы управления, а именно – вилку, выключатель и провод. Стоит разобрать подробнее, что можно сделать из газонокосилки и как собрать узлы.

Каркас

Чтобы создать прочный каркас, потребуется металлический лист толщиной не более 3 миллиметров. Из него нужно «выкроить», соблюдая форму газонокосилки. Дополнительно в листе нужно предусмотреть отверстие, в которое потом встанет вал.

Основу косилки может составить любой механизм, способный двигаться. Например, можно задействовать шасси от тачки. Что касается платформы, то подойдет изделие, ширина которого не превышает 50 сантиметров.

Двигатель

Если хочется сделать электрокосилку, то придется покупать электродвигатель, так как самостоятельно изготавливать такое устройство не рекомендуется. При выборе подходящего мотора рекомендуется отдавать предпочтение асинхронным моделям, чья мощность не превышает 500 киловатт.

Ножи

Для ножей задействуют стальные полоски. Их можно купить или вырезать самостоятельно, если есть свободный стальной лист. При выборе материала лучше отдавать предпочтение твердой, но не хрупкой стали. Если выбрать хрупкую сталь, ножи быстро придут в негодность.

Толщина стального полотна не должна превышать 2 миллиметров. Существует два варианта формы ножей:

1. Один нож большой длинны, который крепится к оправе. Оба конца ножа затачивают, а отверстие для крепления сверлят посередине.
2. Два ножа небольшой длины, которые крепят с разных краев платформы или оправы. При этом устанавливать лезвия можно под наклоном.

Дополнительно с помощью инструмента можно немного загнуть концы лезвий, чтобы организовать более эффективный и безопасный срез травы.

Колеса

Перед тем, как установить колеса, самое главное – это подобрать их размер и позаботиться об их расположении. Важно подбирать такой диаметр, чтобы высота расположения лезвий над землей не превышала 6 сантиметров. Это обеспечит качественный срез травы.

С помощью колес удается улучшить маневренность устройства и обеспечить эффективный срез травы под разным углом наклона. Для равномерного покоса рекомендуется использовать три-четыре колеса. Подойдут как использованные колеса, например, со старой тачки, так покупные или самодельные элементы.

Как собрать электрическую газонокосилку?

Если с бензокосилкой все понятно, то сборка электрического устройства – трудоемкий процесс. Чтобы результат был качественным, необходимо:

1. Сварить рамку. Для этого потребуется взять металлический уголки, размеры которых 25х25 миллиметров. К этой рамке впоследствии нужно прикрепить платформу, на которую будет установлен силовой агрегат и к которой нужно будет прикрепить ножи.
2. Приварить стойки из уголков поменьше по углам рамы. Они предназначены для крепления и фиксации колес. Если планируется использовать три колеса, то два из них нужно монтировать рядом с ручкой управления, чтобы обеспечить более легкий подъем агрегата во время работы. После совершенных действий устройство должно напоминать тележку.
3. Собрать ручку, используя металлические трубы. Оптимальная форма ручки – п-образная. Дополнительно стоит позаботиться о высоте элемента, чтобы было удобно управлять устройством впоследствии.
4. Приварить конструкцию ручки к платформе.
5. Установить вал, заранее просверлив отверстие в платформе.
6. Установить защитную дугу. Она должна располагаться в передней части рамы. Ее выполняют из гнутика. Рама поможет ограничить радиус среза газонокосилки и убережет деревья и другие растения от случайных повреждений.
7. Оформить нож из стального листа и заточить его резцы. Установить, просверлив отверстие в середине.
8. Выполнить монтаж ножа на вал и отцентрировать элемент. Для этого потребуется немного прокрутить деталь вручную.
9. Подсоединить кабель, состыковав его с двигателем.

После останется только закрепить на ручке отрез провода, оборудованный выключателем и вилкой. Дополнительно можно задействовать удлинитель, чтобы было удобно пользоваться устройством.

Недостатки самодельной газонокосилки

Как показывает практика, устройства, созданные вручную, не всегда приносят пользу и обеспечивают безопасную работу. Среди минусов такой газонокосилки отмечают:

• неравномерный срез травы. В редких случаях удается правильно отрегулировать высоту скашивания растительности ножами. К тому же при работе с устройством положение лезвий из-за неправильного монтажа может измениться, что приведет к печальным последствиям;
• отсутствие необходимой мощности. Иногда ее не хватает, чтобы выкосить высокую или густую траву;
• отсутствие травосборника. После покоса травы приходится дополнительно проходить по участку с граблями, чтобы убрать растительный мусор;
• наконец, недостатком также считают большой вес самодельной конструкции, что заметно усложняет процесс ухода за лужайкой.

Заключение

Газонокосилка своими руками – это, конечно, хорошая идея, но ее реализация тратит много времени, сил, денег и энергии. При этом результат не всегда получается качественным. Поэтому лучше выбрать надежное устройство в магазине и купить его по доступной цене.

сделать из болгарки, из бензопилы, из пылесоса

Лето – это чудесное время года для того, чтобы ухаживать за своим садом и заниматься огородом. Этот период лучше всего подходит для проведения всех необходимых работ на участке. Для придания опрятного вида своему газону нужно контролировать рост травы, иначе она может предоставить вам много неудобств во время работы. В этой статье мы постараемся представить несколько советов, из чего делают самодельные газонокосилки.

Самодельная газонокосилка

Одним из вариантов может стать прополка травы своими руками, но лучше всего это делать при помощи специальных электрических устройств по уходу за газоном. Главное преимуществом такого метода в том, что он позволяет достаточно быстро получить идеальный результат на своем участке. Для создания самодельной газонокосилки своими руками берут любой бытовой прибор, у которого сильный мотор. Чаще всего их изготавливают из болгарки, бензопилы, и даже пылесоса.

Из пылесоса

Если вы хотите соорудить самодельную газонокосилку из пылесоса вам будут необходимы:

• Аппарат для сварки;
• Листовая сталь;
• Детская коляска;
• Ножовка или пила.

У коляски нам понадобятся лишь шасси. Они отлично впишутся в нашу электрическую газонокосилку, которую мы сделаем своими руками из пылесоса. Большие колеса легко смогут двигаться по не совсем ровной поверхности участка при этом, не застревая в траве. При желании можете оставить ручки от коляски. С их помощью будет удобно держать газонокосилку во время работы. Ручки лучше всего будет подогнать в зависимости от вашего роста.

Чертеж

Для установки двигателя на самодельную газонокосилку необходимо следовать следующим советам, руководствуясь видео:

• Первым делом, используя листовую сталь и уголки, сооружаем поверхность, на которой будет находиться двигатель из пылесоса. Но нужно учитывать, что вал должен обязательно быть направлен вниз;
• Далее, чтобы защитить двигатель нашей самодельной газонокосилки создаем кожух, толщина которого должна быть не менее 1,2 мм. В нем прорезаем дырочки немного шире, чем диаметр вала;
• Сразу же определитесь, на какой высоте от земли будет находиться двигатель. Для того чтобы уберечь электрический аппарат от различных поломок лучше, если до грунта останется не менее 3 см.

Ножи

Для изготовления ножей нам понадобиться листовая сталь толщиной приблизительно в 4 мм. Из нее вырезаем круг радиусом 19-20 см. Он может быть как больших, так и меньших размеров. Все зависит от того, насколько мощный двигатель. Но чаще всего диска такого радиуса хватает, чтобы самодельная газонокосилка работала хорошо. Теперь необходимо в самой средине круга проделать небольшое отверстие, чтобы продеть в него край вала. Учтите, что он должен находиться на одном уровне с диском. Лучше всего будет приварить вал к окружности, как видно на фото. Несмотря на то, что эту конструкцию снять будет невозможно, особых неудобств это не доставит. Если будут возникать проблемы с двигателем, устройство лучше всего разбирать со стороны кожуха.

Упрощенная схема

Для установки ножей на самодельную электрическую газонокосилку необходимо будет сделать следующее:

• Проделайте два отверстия в диске, отступив от края на 2 сантиметра. Они необходимы для установки ножей. К кругу они крепятся при помощи болтов М6;
• Ножи необходимо вырезать из ножовки или пилы. В длину они должны быть 60 мм, а в ширину – 30 мм;

• Закрепить болты нужно таким образом, чтобы ножи могли свободно вращаться вокруг своей оси, когда на них будет происходить давление. Такое свойство очень полезным, если в траве попадется какой-то твердый предмет. Это убережет вашу самодельную газонокосилку от частых поломок.

Теперь необходимо установить механизм включения устройства. Проведите провод к мотору от стандартного тумблера. Такая косилка из пылесоса, сделанная своими руками, отлично подойдет для небольшого объема работ на дачном участке.

Бензопила

Соорудить газонокосилку из бензопилы достаточно просто, если следовать нашим рекомендациям:

• Первым делом, ничего не меняя в конструкции агрегата, просто перемещаем его на раму размерами 50х60 см. Советуем предварительно сварить ее из уголков 25х25. По краям тележки крепятся колеса необходимого диаметра;

• Теперь нужно отсоединить от пилы «штурвал» и шину;
• Используя водопроводные трубы, крепим к тележке ручку. К ней крепим «штурвал», который мы изъяли из бензопилы, удлиняем шланг для подачи топлива и трос «газа»;
• После этого крепим к раме двигатель. Следите, чтобы вал обязательно находился внизу;

• Для регулирования высоты подстригаемой травы, на «звездочку» из бензопилы приварите соосно кусок трубы длинной в 8 см и диаметром в 5 см. На нее с зазором одевают другой кусок трубы длинной в 8 см, а диаметром уже в 5,8 см.
• Диск и ножи крепятся по принципу, как и у косилки из пылесоса.

Болгарка

По похожему принципу можно сделать электрическую газонокосилку из болгарки. Она получается менее мощной и небольших размеров. Чаще всего к ней крепят не ножи, а специальные лески для подстригания травы, как видно на фото. Главное преимущество косилки из болгарки в том, что инструмент можно легко снимать и пользоваться по прямому назначению.

Подведем итоги

Практически все владельцы дачных участков сталкиваются с проблемой ухода за своим газоном. Обрабатывать его вручную достаточно тяжело, а специальные устройства стоят дорого. Но не нужно отчаиваться, ведь газонокосилку достаточно легко можно сделать самому, используя подручные инструменты.

Популярные статьи

• . ..

• …

• …

• …

• …

• …

Комплект для переоборудования газонокосилки в электрическую №3

1495,00 $ 1695,00 долларов США сохранение $200. 00

| /

1495,00 $ 1695,00 долларов США сохранение $200.00

| /

Количество

Комплект № 3 включает в себя более мощный двигатель привода

и более тяжелый цифровой контроллер скорости

Новая низкая цена

Комплект включает в себя:- Руководство, текст, картинки, рисунки и все основные детали для конвертации газона в зависимости от модели трактора может потребоваться сварка и изготовление некоторых деталей, аккумуляторы и зарядное устройство в комплект не входят,

примечание:- Набор поставляется в 2 коробках,

• Отличный интересный проект, вы пожалеете, что не сделали его раньше,
• Этот переоборудованный электрический трактор прослужит вам долгие годы, моему первому уже 21 год, и он до сих пор работает как новый,
.
• Безопасность является важной частью нашего дизайна, мы программируем наши контроллеры специально для наших комплектов, оснащенных функциями безопасности, вы даже можете переключаться с прямого на задний ход, даже не отпуская педаль акселератора, стояночный тормоз автоматически включается каждый раз, когда вы останавливаетесь, отпускает при запуске ножи останавливаются примерно через 2 секунды,
• Практически не требует технического обслуживания, добавляйте дистиллированную воду в стандартные аккумуляторы для гольф-каров или используйте необслуживаемые аккумуляторы, затачивайте лезвия один раз в год,
• Без масла, без фильтров, без настроек, без ремней, без шкивов, без газа, низкий уровень шума, отсутствие загрязнения и отсутствие проблем с запуском,
• Батареи служат около 8 лет или дольше и полностью подлежат вторичной переработке, вы даже получаете деньги за обмен, даже использованные батареи отлично работают,
• Зарядка в розетке 120 В за 4-5 часов около 0,50 долларов США за резку 2 акров, можно заряжать от солнечных панелей 24 В,
• Электрический трактор может заменить бензиновые генераторы в качестве мобильного источника энергии в отдаленных районах и в экстренных случаях, просто добавьте инвертор на 120 В переменного тока для вашего дома, сарая, мастерской или просто запустите свои электроинструменты
.
• Наши компоненты выбраны из-за их эффективности, другие преобразователи могут работать только в течение 15-20 минут на одной зарядке, наш преобразователь может срезать до 2-3 акров травы за одну зарядку 0,50 доллара США при примерно 1 акре в час,
• Мы используем 3 независимых системы двигателей, 1 для режущего ножа и 1 для привода трансмиссии, используем только мощность, необходимую для выполнения работы, и все двигатели останавливаются, как только вы выходите из трактора.
• Удовольствие от управления великолепной машиной

                                                                                          Почему вы должны это сделать!

• Брайан Эдмонд говорит, что относительно легко переоборудовать газонный трактор с бензиновым двигателем на электрическую энергию и косить газон примерно за 0,50 доллара за зарядку вместо того, чтобы сжигать несколько литров бензина и сопутствующие загрязнения 9. 0003

  Моему прототипу электрического трактора уже 21 год, и он до сих пор работает как новый, очень мало проблем с заменой батареи примерно через 8-10 лет,

  Мой электротрактор можно подключить к стандартной розетке 120 В или заряжать от солнечных батарей, он тихий, удобный и экологически чистый трактор работает чисто без бензина, масла, фильтров, шкивов, ремней, тюнинга, до 2 акров кошения травы или от 8 до 10 часов буксировки трейлера во дворе за 50 центов,

  Удивительно, как он никогда не ломается даже в самые холодные зимние дни и почти не требует обслуживания, кроме заточки лезвий, удерживающих воздух в шинах,

  Как это работает Простыми словами: три электродвигателя: один для главного привода с электронной регулировкой скорости и два мотора меньшего размера, установленные непосредственно на режущей деке, а режущие лезвия установлены непосредственно на валу,

  Поскольку время работы от батареи и безопасность являются наиболее важными аспектами большинства электрических преобразований, я обратил особое внимание на наиболее эффективную конструкцию. Лезвия резака автоматически регулируют мощность, необходимую для стрижки травы, и останавливаются в течение примерно 2 секунд, если наездник упадет. Двигатель главного привода использует мощность, достаточную только для преодоления сопротивления качению трактора, он не работает на холостом ходу или работает на полной скорости все время, как трактор с газовым двигателем, он также автоматически включает стояночный тормоз каждый раз, когда вы останавливаетесь или если вы должен упасть, предотвращая откат трактора на склоне, нет необходимости беспокоиться о шестернях или сцеплении, невероятно безопасно и очень мало энергии,

  Еще одна замечательная особенность — инвертор мощности, который можно подключить к розетке ВОМ трактора, чтобы обеспечить питание 120 В переменного тока для использования в отдаленных садовых участках для электроинструментов или для подачи электроэнергии в сарай или дом,

  Доступны две модели,

  1, модель только для планов, представляет собой более тяжелую конструкцию для стрижки травы, а также оборудования, контактирующего с землей, такого как вспахивание снега или гравия, но не включает в себя какие-либо детали

  .

  2, комплект для переоборудования предназначен в основном для стрижки травы и может тянуть небольшой прицеп, его проще собрать, основные детали включены в комплект,

• Отказ от ответственности   Хотя мы делаем все возможное, чтобы включить все функции безопасности в эту конструкцию, и предоставим бесплатную поддержку по электронной почте на срок до 2 лет, поскольку мы не контролируем сборку или использование какого-либо проекта «сделай сам», поэтому приобретите этот комплект. вы соглашаетесь взять на себя ответственность за безопасность использования вашего проекта и его соответствие всем необходимым стандартам безопасности

  С уважением,   Брайан Эдмонд


  www.electriclawntractor.com


  Свяжитесь с нами  :-      [email protected]

•



Наш не очень амишский рай: Сборка электрического газонокосилки мощностью 5000 Вт с использованием специального блока 13S20P 30Q 60 Ач

Каждому крутому проекту нужна достойная и ужасающая покраска, счастливого Хэллоуина, детишки

Последние несколько лет мы с женой прошли путь от одного крошечного участка спаржи до органического и пермакультурного сада и фруктового сада, который занимает более 2 акров обрабатываемой земли. Мы вручную привили сотни фруктовых деревьев и перевезли многие тонны почвы, листьев и щепы в основном вручную. Я обрел покой в ​​своем сердце благодаря тяжелой работе и самопожертвованию, о котором я никогда не думал, что когда-либо буду иметь, и это привело меня к стремлению иметь ферму без машин, работающих на ископаемом топливе, и без вьючных животных. Я задавался вопросом, сколько моя жена и я можем сделать, используя только наши тела и любые электроинструменты, которые мы можем получить или построить. Ответ заключается в том, что вы можете выполнять гораздо больше работы, чем вы думаете, особенно если вы не обременены работой на полный рабочий день. В прошлом году мы решили, что нам нужно построить электрический газонокосилку как для скашивания, так и для перемещения вещей по участку, поэтому мы установили бюджет в размере 2000 долларов на создание чего-то, что соответствовало бы нашим потребностям и которое мы могли бы легко заряжать от нашей автономной солнечной батареи. . Эта статья об этом путешествии и о том, как мы получили газонный трактор Craftsman мощностью 5000 Вт с двигателем Motoenergy ME-1004 200 A и специально изготовленным аккумуляторным блоком 13S20P 60Ah 48V из элементов 18650 30Q.

Отказ от ответственности: эта история включает в себя множество ужасных подробностей, ужасных ошибок и 3 уничтоженных BMS, поэтому она не для слабонервных.

Это был судьбоносный пакет, который я сделал до того, как он был разорван на части и снова собран

Когда мы начали этот проект, на рынке не было электрических самоходных косилок, которые мы могли бы найти. Я поискал на Craigslist и нашел почти новый трактор для газонов ручной работы со сломанным двигателем за 200 долларов примерно в часе езды от того места, где мы жили. Я пошел посмотреть на него, и мне очень понравилось, что в ремесленном тракторе очень мало электроники, почти все на нем ручное. Было несколько предохранительных выключателей, но включение косилки было механическим, как и гидростатическая трансмиссия. Когда я получил трактор домой, я смог просто выпотрошить весь жгут проводов и выбросить его. Мне не нужны были предохранительные выключатели двигателя или лезвия, если я слезу с сиденья.

В двигателе Motenergy ME-1004 была прокладка, которую нужно снять с помощью лома. взамен большинства газонных тракторов. У него правильный вал для установки шкива, и при номинальном напряжении 48 В он работает примерно на тех же оборотах, что и обычный газовый двигатель. С ним вам не нужен контроллер двигателя, только контактор (по сути, реле с высокой силой тока), и двигатель просто получает всю необходимую мощность от батареи. Этот тип установки довольно хорошо работает со свинцово-кислотными батареями, которые рассчитаны на то, чтобы легко выдавать более 700 ампер для коротких импульсов (это называется усилителями холодного пуска). Использование контактора и отсутствие контроллера двигателя становится гораздо более серьезной проблемой, когда вы пытаетесь запустить трактор с блоком 18650 с BMS. В итоге я выкурил 3 BMS, прежде чем отказался от использования BMS с моим аккумулятором 18650 и просто подключил его напрямую к аккумулятору. Все концы этой стаи были славными и болезненными одновременно. Каждый раз, когда я выкуривал пачку за 500-1000 долларов, я задавался вопросом, какого черта я делаю.

Лобзиком можно резать алюминий, даже очень толстый алюминий, смазочно-охлаждающая жидкость помогает

На следующий день после того, как я разместил заказ на двигатель Motoenergy через evdrives.com, я был в Home Depot, и о чудо, они хвастались Совершенно новая электрическая косилка Ryobi 48 В с герметичными свинцово-кислотными аккумуляторами емкостью 75 Ач за 2699 долларов. После года выпуска эта косилка имеет 476 в основном положительных отзывов, поэтому, оглядываясь назад, разумнее всего было бы вернуть двигатель Motenergy и просто съесть 200 долларов за трактор Craftsman и забыть о создании электрического трактора с нуля. Мне действительно нравится делать все сложным путем, поэтому я продолжил сборку электрического трактора.

Вы можете разметить и просверлить отверстия с помощью стандартной электродрели и небольшого количества Tap Magic

Установка двигателя Motenergy на мастера была очень простой, и на это у меня ушло меньше дня. Я купил толстую алюминиевую пластину на ebay, затем просверлил в ней отверстия с помощью стандартного шуруповерта и Tap Magic (смазочно-охлаждающей жидкости). Я выровнял электродвигатель прямо по центру отверстия, а затем должен был правильно выровнять шкив. Мне пришлось втиснуть шайбу в корпус шкива, чтобы расстояние выровнялось должным образом. Важно, чтобы на вашем электрическом тракторе шкив находился примерно в том же положении, что и на бензиновой косилке. Я использовал переключатель на тракторе для питания контактора, а затем подключил предохранитель на 300 ампер, который купил на ebay за 20 долларов (у него было 2 держателя предохранителей и 5 предохранителей). Я также купил пучок сварочной проволоки 2AWG от evdrives, которая была достаточно толстой и с ней было легко работать.

Мотор Motenergy с установленной над ним металлической пластиной для удержания аккумулятора

При подключении электродвигателя я обнаружил, что самый простой способ сделать хороший разъем с наконечниками — это заполнить луженые наконечники горячим припоем и затем погрузите луженые концы кабеля 2AWG в горячую ванну с припоем. Вся процедура может быть сложной, если у вас нет очень мощного паяльного пистолета или небольшой пропановой горелки, подобной тем, которые вы используете для запотевания труб. У меня никогда не случалось, чтобы разъем, собранный таким образом, выходил из строя, хотя у меня были обжимные разъемы, которые не работали должным образом, когда вы используете 200 ампер или более. Я протестировал установку с двигателем, соединив параллельно 5 моих номинальных блоков электровелосипеда на 52 В, и приступил к поджариванию BMS на паре блоков аккумуляторов. Когда трактор работал, на это было страшно смотреть. Двигатель работал слишком быстро, трактор ехал слишком быстро, а косилка ехала так быстро, что я думал, что ножи слетят с нее. Если учесть, что обычный Motenergy ME-1004 был разработан для работы со свинцово-кислотным напряжением 48 В (которое опускалось ниже 40 В при нагрузке 200 А), а я запускал его с литиевым аккумулятором на 52 В, который был на уровне 58 В полностью заряженный и только под нагрузкой проседал примерно до 54 В, вы можете видеть, что дополнительные 14 В мощности заставляли двигатель работать слишком быстро.

Пучок проводов должен находиться вдали от любых движущихся частей, предохранитель на 300 ампер вверху

Сборка батареи была чем-то вроде кошмара. Когда я запускал батарею, я уложил батареи 260 30Q в сетку неправильно, поэтому вместо сборки блока 20P13S я уложил их в блок 20S13P. Я не осознавал своей ошибки, пока не потратил много часов на точечную сварку пакета и фактически пытался пометить различные группы маркером. Вероятно, это была самая низкая точка в моей карьере электрического хобби, когда я чувствовал, что действительно должен заняться другим хобби (может быть, вязанием), которое не так сильно полагалось на то, что я не был полным идиотом с мертвым мозгом. Я пришел в ярость и начал резать свой аккумулятор за 1500 долларов ножом по металлу. В конце концов я порезал часть ПВХ-покрытия ячеек, а также коротко замкнул одну клемму ножом (это вызвало большую искру), а затем у меня на руке была гигантская каша. Я достал пистолет для горячего клея и начал склеивать куски батареи вместе в правильной конфигурации. То, что начиналось как красивая стая, в итоге выглядело как ужасно уродливая стая Франкена, созданная сумасшедшим. Вот что я понимаю.

Заявленная на ebay BMS на 150 ампер за 100 долларов, которую выкурили, как и все остальные, только потому, что вы заплатили 100 долларов за эту BMS, не означает, что она будет делать то, что они говорят, что она будет делать

Поскольку ваши стандартные никелевые полоски могут выдерживать только около 5 ампер на полосу, не перегреваясь, и я использовал этот пакет при колоссальных 200 ампер, мне нужно было использовать намного больше, чем одна полоса никеля. Параллельные полосы я использовал только одну полосу, потому что единственное, что делала эта полоса, — это уравновешивание отдельных ячеек, но для последовательных полос я в итоге приварил к ним 3 полоски. У меня было 20 соединений с 3 полосами каждая, каждая из которых могла нести 5 ампер (5 x 3 x 20 = 300 ампер). В концах, где мне нужно было подключиться к силовым кабелям, я сделал 6 соединений на 4-х слоях никелевых полосок, которые затем привязал к 3-м разным XT9.0 разъемов, которые должны были выдерживать 90 ампер на разъем. Попытка создать блок высокой мощности, который будет выдавать импульсы мощностью 10 000 Вт и работать с непрерывной мощностью 5000 Вт, — настоящая головная боль.

Первоначальный пробный запуск, при котором 150-амперная BMS дымится, батареи открыты, поэтому я могу проверить накопление тепла. Я закончил тем, что курил этот BMS, когда он вытягивал всего 30 ампер на холостом ходу (без нагрузки). Проблема в том, что для того, чтобы раскрутить двигатель без контроллера двигателя, вы в конечном итоге потребляете огромное количество импульсной мощности. Наблюдая за дымом, вырывающимся из мосфета моей ebay BMS за 100 долларов, я снова подумал про себя: «Должен же быть более простой способ сделать это». В этот момент я снова был готов сдаться, но вместо этого я вспомнил мудрые слова профессора Джоша, когда я впервые начал этот проект год назад, который сказал мне просто обойти BMS, использовать вольтметр и перестать запускать двигатель, когда напряжение начало быстро падать. Я встроил в свою сборку водонепроницаемый измеритель напряжения, купленный на ebay, и вырезал отверстие в приборной панели, чтобы установить его.

Если бы мне пришлось делать это снова, я бы, наверное, не стал. Я бы просто купил эту электрическую косилку и заменил бы дрянные герметичные свинцово-кислотные аккумуляторы на самодельный блок 18650, когда они сдохли (но в чем прикол?)

В конце концов, было бы мне лучше с Газонокосилка Ryobi за 3000 долларов? Наверное, мне следовало просто пойти с этой косилкой, даже несмотря на то, что она питалась от свинцово-кислотных аккумуляторов. Батареи, вероятно, прослужили бы не менее 5 лет, если бы я держал их заряженными (если бы они прослужили так долго, они бы упали примерно до 50 долларов в месяц). За 5 лет я мог бы изготовить специальный блок 18650 для замены свинцово-кислотных аккумуляторов в косилке, что сделало бы ее намного легче и работало бы намного лучше. Самая большая проблема с ремесленным трактором заключалась в том, что кажется, что все на нем потребляет энергию. У Ryobi есть 3 отдельных мотора, по одному для каждого ножа и еще один для привода газонокосилки. Это умный способ сделать это, потому что тогда у вас будет только трение шин и самой травы, замедляющие моторы. На тракторе-ремесленнике приходится бороться не только с шинами и травой, но и с сопротивлением шкивов и гидростатической трансмиссии, что, уверяю вас, существенно.

Вот так выглядят щетки на 300 ампер. Motenergy разработала двигатель для электрических мотоциклов Zero. У нее больше крутящий момент, чем у бензиновой косилки, но у нее также есть ограничения на то, как долго вы можете косить. Когда газонокосилка работает, она постоянно потребляет около 100 ампер, поэтому я могу косить около 40 минут, прежде чем мне придется остановиться и зарядиться. Самая большая проблема заключается в том, что на аккумуляторе нет BMS, поэтому я должен следить за тем, чтобы аккумулятор не разрядился слишком низко. Одна из главных проблем этой косилки заключается в том, что она слишком легкая. Без двигателя она на несколько сотен фунтов легче стандартной газонокосилки. Это означает, что он легко скользит по мокрой траве и грязи, и вам действительно нужно добавить металлические шипы к шинам, чтобы он работал так, как должен.

Чтобы сглазить трактор, просто наклейте малярный скотч, затем обрежьте его по форме и покрасьте аэрозольной краской

Буду ли я делать этот проект еще раз, когда я его закончу? Очень приятно ездить на газонном тракторе, который был построен вашим собственным потом и слезами крови. Ячейки 30Q все еще нагреваются (но не нагреваются) во время работы, поэтому я очень рад, что не выбрал ячейки GA для пакета. В конце концов, я получил довольно крутой рюкзак для электровелосипеда весом 20 фунтов, который уйдет безумно далеко, если я когда-нибудь захочу поставить его на электровелосипед, а также он может надежно выдавать 5000 Вт непрерывно. Если бы мне пришлось делать это снова, я, вероятно, просто купил бы Ryobi, запустил бы его, пока батареи не разрядятся, а затем соорудил бы новый блок для него из любых причудливых элементов, которые будут существовать через 5-7 лет. Когда дело доходит до вещей с батарейным питанием, кажется, что чем дольше вы можете ждать, тем дешевле и лучше становятся батареи.

В конце концов, я многому научился и не подорвал себя и не сжег свой дом, поэтому, думаю, мы можем засчитать это в колонке побед.

В следующий раз мне придется постараться.

Поездка.

Наш автономный рай, работающий не от батареи (много дефисов)

Переход на электрическую газонокосилку

Переход на электрическую газонокосилку — газон Green Valley, жилой дом

303 798-6764

0,00 $ Корзина

Posted on 10 мая 2020 г. 28 апреля 2022 г. by Emery Wilkins — Оставить комментарий

С наступлением весны многие из нас вытаскивают свои газонокосилки и начинают готовить их к сезону кошения. Традиционные бензиновые косилки требуют регулярного технического обслуживания, от замены свечей зажигания и масла до регулярных поездок на заправочную станцию, прежде чем вы сможете начать косить. Существует новое решение, которое требует значительно меньшего обслуживания, работает тише, экологичнее и со временем значительно дешевле. Электрические аккумуляторные газонокосилки бывают самых разных стилей и удовлетворяют широкий спектр потребностей, что делает их доступными практически для всех. Если вы думали о переходе, сейчас самое время.

Электрические газонокосилки практически не требуют обслуживания

Электрические косилки требуют значительно меньшего обслуживания по сравнению с бензиновыми косилками. Бензиновые косилки нуждаются в свечах зажигания, замене масла, свежем бензине и ручном старте, который может быть сложным для запуска. Стрижка вашего двора может превратиться из быстрого дела в однодневный проект. Электрические косилки, по сравнению с ними, намного проще в эксплуатации. Аккумуляторные газонокосилки требуют зарядки, прежде чем вы сможете начать работу, и в зависимости от размера вашего газона и аккумулятора может потребоваться более одной зарядки для завершения работы. Сетевые газонокосилки, однако, не нуждаются в зарядке — просто подключите и работайте! Как электрические, так и бензиновые косилки требуют заточки лезвий один или два раза в сезон, чтобы они не повреждали траву во время скашивания.

​

Более простое управление

Прошли те времена, когда вам приходилось бороться с газонокосилкой, чтобы заставить ее включиться. Электрические косилки включаются кнопкой, что делает их гораздо более управляемыми, чем бензиновые косилки с пусковым шнуром. Многие электрические косилки оснащены задним приводом, что облегчает маневрирование газона во время кошения. Электрические косилки также значительно легче бензиновых, что позволяет избежать стресса и напряжения, связанных с перемещением тяжелой косилки по газону.

Простота хранения и очистки

Традиционные косилки могут быть громоздкими и занимать много места в вашем гараже, особенно со всем оборудованием, необходимым для их обслуживания. Мы любим электрические газонокосилки, потому что они складываются в свои зарядные станции и занимают значительно меньше места. Их также легче чистить. Все, что им требуется, — это заточка лезвия, удаление налипшего мусора и быстрый пылесос вокруг двигателя. Делать это можно один раз в год в начале покосного сезона.

Электрические газонокосилки значительно тише.

Ничто так не мешает спокойному утру или вечеру, как рев косилки. Бензиновые косилки могут быть довольно неприятными, особенно летом, когда гораздо лучше косить утром или поздно вечером, чтобы избежать жары. Еще одним огромным преимуществом электрических косилок является то, что они практически бесшумны. Искореняя необходимость в двигателе, электрические косилки значительно сокращают производимый ими звук. Это означает, что покос в воскресенье утром больше не будет помехой для ваших соседей! Это также большое преимущество для полей для гольфа или парков, потому что это не нарушает тихую безмятежность обстановки.

Электрические газонокосилки более экономичны.

Сетевые электрические газонокосилки являются самым недорогим выбором и стоят меньше, чем бензиновые газонокосилки. Аккумуляторные газонокосилки могут быть немного дороже, но со временем они значительно дешевеют. Как мы уже говорили ранее, газонокосилки время от времени требуют бензина, масла и ремонта. В течение срока службы газонокосилки это может увеличиться. Электрические косилки экономят сотни долларов в течение срока службы по сравнению с бензиновыми косилками.

Электрические газонокосилки лучше для окружающей среды!

Использование электричества лучше для окружающей среды, просто и понятно. В то время как газоны можно критиковать за то, что они не являются экологически чистыми, большая часть этой критики часто указывает на техническое обслуживание, которое они требуют, в частности, на потребление газа и выбросы при скашивании. Хотя мы развенчали идею о том, что трава вредна для окружающей среды, читать далее, переход на электрическую косилку — это важный шаг к тому, чтобы сделать газоны более зелеными! Все, что мы можем сделать для сокращения наших выбросов, важно для Земли. Во многих районах у вас также есть возможность получать электроэнергию из более экологичных источников. Если вы еще этого не сделали, позвоните своему поставщику электроэнергии и спросите об использовании возобновляемых источников энергии для питания вашего дома.

Хотя у бензиновых косилок есть некоторые преимущества, например, они немного более долговечны и могут работать гораздо дольше, чем аккумуляторные косилки, электрические косилки отлично подходят для домовладельцев. У них достаточно мощности, чтобы поддерживать ваш двор в отличной форме. Их намного проще эксплуатировать и обслуживать, они экономят ваши деньги и гораздо лучше для окружающей среды. Никогда не было лучшего времени, чтобы перейти на электрическую косилку!

Категории: Уход за газоном, Сделай сам

Компания

Будьте в курсе

Подпишитесь на уведомления о распродажах, советы по газонам и многое другое

Facebook-f Твиттер Пинтерест Инстаграм YouTube RSS

СВЯЖИТЕСЬ С НАМИ

Адрес Littleton

13159 US-85
Littleton, CO 80125
Тел. : (303) 798-6764
Тел.: (720) 571-7477
Понедельник – пятница: 7:30–17:00
– Суббота: 7:30–17:00 3:00 вечера
Воскресенье: закрыто

Платтвилл местоположение

17730 Hwy 60
Platteville, CO 80651
P: (970) 785-2425
P: (970) 598-092424
-8
-8
-8
-8
-8
-8
-8
-8
-8
-8
-8
-8
-8
-8
-8
-8
-785-2425
. :00–12:00
Суббота–воскресенье: выходной

© 2022 Компания Green Valley Turf

Введите измерения ниже

Измерьте площади до дерна и введите свои измерения ниже. Разбейте области на квадраты, прямоугольники, прямоугольные треугольники и круги.

Наименование района	Выберите фигуруКвадратПрямоугольникПравильный треугольникКруг	Ширина в футах		квадратных футов	Добавить область
				Общая площадь

Стоимость доставки дерна

Квадратные футы	$ за кв. м.	Зона метро Денвера	Зона 2	Зона 3
1 – 209 кв. футов	0,00 $ за кв. фут	160,00 $	+$ 210.00	+$ 260.00
210 – 419 кв. футов	0,00 $ за кв. фут	170,00 $	+$ 220.00	+$ 270.00
420 – 839 кв. футов	0,00 $ за кв. фут	180,00 $	+$ 230.00	+$ 280.00
840 – 1679 кв. футов	0,00 $ за кв. фут	190,00 $	+$ 240.00	+$ 290.00
1680–2519 кв. футов	0,00 $ за кв. фут	210,00 $	+$ 260.00	+$ 310.00
2 520 – 4 199 кв. футов	0,11 $ за кв. фут	0,11 $ за кв. фут	+$ 50.00	+$ 100.00
4200 кв. футов и более	0,11 $ за кв. фут	0,11 $ за кв. фут	+$ 50.00	+$ 100.00

Стоимость доставки рассчитывается по ставке за квадратный фут плюс фиксированная ставка в зависимости от зоны доставки и количества заказанных квадратных футов.

Метро Денвера — Зона 1 (все расходы по доставке включены в стоимость товара при добавлении в корзину)

Арвада, Аврора, Берту, Брайтон, Брумфилд, Касл-Пайнс-Норт, Касл-Рок, Сентенниал, Черри-Хиллз-Виллидж, Коммерс-Сити, Даконо , Денвер, Эджуотер, Энглвуд, Эри, Эванс, Федеральные высоты, Файерстоун, Форт-Луптон, Фоксфилд, Фредерик, Гилкрест, Глендейл, Голден, Грили, Гринвуд-Виллидж, Хайлендс-Ранч, Гудзон, Джонстаун, Лафайет, Лейквуд, ЛаСаль, Литтлтон, Лохбуи , Lone Tree, Longmont, Louisville, Mead, Milliken, Morrison, Northglenn, Parker, Platteville, Sedalia, Sheridan, Superior, Thornton, Westminster, Wheat Ridge

Зона 2 (все расходы по доставке включены в стоимость товара при добавлении в корзину)

Eaton, Franktown, Hygiene, Larkspur, Loveland, Lucerne, Niwot, Severance, Windsor, Perry Park

Зона 3 (все расходы по доставке включены в цене товара при добавлении в корзину)

Ault, Bennett, Boulder, Conifer, Elizabeth, Evergreen, Fort Collins, Indian Hills, Kittredge, Lyons

Если вашего города нет в списке, свяжитесь с нами, чтобы получить предложение. Заказывайте удобрения, семена, ткани, материалы для окантовки и другие товары для ландшафта с доставкой дерна без дополнительной платы за доставку.

Плата за доставку компоста, почвы и мульчи и зоны

Массовая доставка Плата за каждую загрузку
Материал	Максимальное количество кубических ярдов на одну загрузку	Зона 1 (желтая) на нагрузку	Зона 2 (зеленая) на нагрузку	Зона 3 (красная) на нагрузку	Зона 4 (синяя) на нагрузку
Компост	10 кубических ярдов	150,00 $	170,00 $	210,00 $	250,00 $
Мульча	7 кубических ярдов	150,00 $	170,00 $	210,00 $	250,00 $
Микс для плантаторов	7 кубических ярдов	150,00 $	170,00 $	210,00 $	250,00 $
Экранированный верхний слой почвы	7 кубических ярдов	150,00 $	170,00 $	210,00 $	250,00 $

Стоимость доставки рассчитывается на основе загрузки и зоны доставки и добавляется при оформлении заказа.

Denver Metro Zone

Littleton, Englewood, Centennial, Highlands Ranch, Sedalia, районы

Zone 2

Morrison, Lakewood, Glendale, Parker, Castle Rock, районы

Zone 3

Golden, Denvertown, Aur

Зона 4

Арвада, Вестминстер, Северный Денвер, Ларкспур, предгорья

Если вашего города нет в списке, пожалуйста, свяжитесь с нами для получения предложения. Заказывайте удобрения, семена, окантовку, ландшафтную ткань и другие товары с доставкой грунта без дополнительной платы за доставку.

Газонокосилка своими руками из стиральной машины

Газонокосилка с питанием от стиральной машины на первый взгляд звучит более чем странно. Но если хорошенько подумать, то ничего странного в этом нет. Газонокосилка по своей сути достаточно простое устройство, которое, однако, в магазине стоит невероятно дорого. Да дело даже не в деньгах, а в принципе. Если вы матерый самодел или хотите им стать, то зачем кому-то платить за готовую газонокосилку, когда можно сделать самому, тем более, что есть полный гараж необходимых запчастей.

О функционале самоделки

Некоторые скажут: «фу, самодельная газонокосилка, потому что она небезопасна, да и толку от нее будет меньше, чем от брендового изделия!» На самом деле эти утверждения не более чем предубеждения бездельников, которые боятся лишний раз браться за отвертку плоскогубцами, а не за более-менее серьезный инструмент. Если все сделать правильно, самодельная газонокосилка будет не хуже, а в чем-то даже лучше заводских моделей — по цене так уж точно.

Мощности газонокосилки будет достаточно, чтобы без проблем косить траву, а корпус можно сделать очень компактным, чтобы отныне такую ​​самодельную машинку было удобнее хранить. Под сомнение можно поставить и вопросы безопасности эксплуатации, ведь даже при использовании заводской газонокосилки можно пострадать. Здесь многое зависит не от устройства, а от человека, который использует такое устройство.

Самодельная газонокосилка, конструкцию которой мы предложим в данной публикации, не более опасна, чем техника ведущих мировых компаний.

Необходимые детали и инструменты

Итак, если вы твердо решили сделать свою первую газонокосилку своими руками, нужно помнить, что сначала нужно собрать необходимые детали и инструменты, а уж потом осваивать план. Сначала поговорим о материалах.

• Коллекторный двигатель от старой стиральной машины. Это основная часть газонокосилки. Специалисты советуют брать двигатель как можно мощнее. Лучше даже не из стиральной машины, а из центрифуги советского образца.

Если у вас не мощный двигатель, не беда, косилка все равно будет вполне работоспособна.

• Любые прочные колеса небольших размеров. Подойдут те, что от детских колясок или тачек. Если на ферме нет колес, их можно вырезать из листов пластикового профиля.
• Старая крышка от большой металлической кастрюли или стального листа толщиной не менее 3-4 мм и размером 600х600 мм (или примерно столько). Некоторые берут за основу старые неглубокие стальные тазы или большие миски, здесь работает личная фантазия каждого, главное, чтобы эта основа была прочной и не слишком глубокой.
• Ножи или режущие диски от заводской газонокосилки. Даже если вы делаете газонокосилку своими руками, расходники лучше брать заводские . Чем качественнее будет купленный вами диск или нож для газонокосилки, тем меньше проблем будет в будущем. Ну а какой именно ставить нож или диск на газонокосилку вы решаете сами.

• Тонкая профильная труба для изготовления ручки газонокосилки. Сюда же можно применить все, что есть под рукой подходящего. Ручку можно сделать даже из водопроводной трубы, однако такая труба утяжелит конструкцию. Когда наши умельцы делали газонокосилку своими руками, они переделали ручки старой машины, соединив их при помощи изогнутой трубы.
• Небольшие кусочки стального уголка, из которого будем делать раму для двигателя. Можно взять любой уголок, хоть толстый, хоть тонкий.
• Провод медный трехжильный с изоляцией и вилкой. Так как наша косилка будет питаться от электрической сети, потребуется достаточно длинный сетевой кабель. Чем больше газон, тем длиннее требуется провод.
• Выключатель от полуавтоматической стиральной машины. Чтобы не придумывать ничего особенного и не тратиться на электрические «потроха» для двигателя, мотор лучше взять и перейти от полуавтоматической стиральной машины. Осталось подключить моторчик от стиральной машины и «дело в шапке».

Помимо основных деталей, вам понадобится некоторое количество крепежа: шпильки, болты, гайки, шайбы, но, впрочем, все как обычно. Теперь скажем несколько слов о необходимом наборе инструментов.

1. Различные рожковые и торцовые ключи.
2. Электросварка.
3. Дрель.
4. Измерительные инструменты.
5. Мультиметр.
6. Болгарский.
7. Маркер.
8. Молоток.
9. Плоскогубцы.
10. Отвертки
11. Паяльник.

Рабочий процесс

Что ж, приступим. Если в процессе изготовления газонокосилки своими руками вы поняли, что каких-то деталей не хватает или вместо одних деталей лучше взять другие – не беда, это нормально. Ведь когда ты делаешь что-то своими руками, ты вовлекаешься в творческий процесс и сам не замечаешь, как совершенствуешь первоначальный проект. В вашем случае произойдет точно так же. Но не будем «уходить в философию», а перейдем к делу.

Первым делом делаем своими руками шасси тележки, к которой нужно прикрепить колеса. Шасси должно располагаться недалеко от земли, ведь мы делаем газонокосилку, а не тележку для сбора садовых отходов.

В центре платформы прорежьте круглое отверстие так, чтобы в него проходил вал двигателя и оставался зазор. Ставим двигатель валом вниз так, чтобы вал вошел в подготовленное отверстие. Намечаем на платформе место под раму двигателя.

Когда двигатель установлен на платформе, проще обозначить место под его рамой.

Сложите раму из уголков и приварите их друг к другу. Чтобы двигатель надежно «сидел» в этой раме, можно дополнительно закрепить его специальным хомутом — приваривать корпус двигателя к раме не нужно. Далее установите ручку газонокосилки. Можно приварить, но лучше прикрутить к уголкам болтами, чтобы потом можно было разобрать газонокосилку при необходимости.

Теперь нам нужно подключить двигатель. В этом случае пусковой конденсатор и еще одну электрику лучше установить в специальный пластиковый бокс. Если коробки нет под рукой, можно взять обычную пластиковую бутылку. Такой баллон можно закрепить на самом двигателе, но переключатель лучше расположить на рукоятке косилки, для дополнительного удобства.

Теперь закрепляем на валу двигателя подходящую втулку, надеваем на нее нож или отрезной диск и закрепляем. В этом случае важно, чтобы нож был установлен на правильной высоте и надежно закреплен. Чтобы надеть нож на гильзу, возможно, придется просверлить в ней отверстие — смотрите сами. Вот и все, электрическая газонокосилка готова, теперь осталось подключить ее к сети и устроить первую стрижку своего газона.

Меры безопасности

Будьте осторожны при использовании самодельной газонокосилки. Не включайте прибор под дождем или когда трава еще не успела высохнуть. У заводских газонокосилок все электрические провода надежно изолированы, а двигатель заключен в водонепроницаемый кожух. В нашем случае, если мы решим косить сорняк в дождь или после него — удара током не избежать.

ПЕРЕДНЯЯ ПЛАНКА ДЛЯ ЭЛЕКТРИЧЕСКОЙ КОСИЛКИ ДЛЯ САДОВОГО ЭЛЕКТРИЧЕСКОГО ТРАКТОРА John Deere

Недавно я переоборудовал садовый трактор John Deere 214 в привод от электродвигателя. Вы можете прочитать все об этом проекте здесь:

Теперь пришло время запустить его в работу.

Первый заказ — построить косилку с электродвигателем. Да, у меня достаточно мощности электродвигателя мощностью 13 л.с., чтобы управлять декой косилки, установленной на животе, как у трактора, когда у него был ДВС (двигатель внутреннего сгорания). Но что это за удовольствие! К тому же, на мой взгляд, все эти ремни и шкивы — это беспорядок Руба Голдберга.

А мой двор маленький, со множеством закоулков и закоулков, где палуба, установленная спереди, могла бы быть более выгодной.

Мой первоначальный план состоял в том, чтобы у этой деки был собственный LiFo (литиевый) аккумулятор. Я подумал, что если бы у него был собственный аккумулятор, его можно было бы использовать на моем тракторе IH Cub Cadet 782, у которого все еще есть газовый двигатель. Но, если подумать, этот трактор очень тяжелый, и с четырьмя сельскохозяйственными шинами он портит мой газон. Модель 782 останется рабочей лошадкой для вспашки, культивации и т. д. А при использовании электрического переоборудованного трактора JD я обнаружил, что у меня большая емкость аккумулятора. Так что на данный момент он будет работать от системы трактора 36v.

Итак… Продолжаем проект.

Сначала мне нужна была колода подходящего размера. Как оказалось, моим первым электрическим преобразованием был газонный трактор TORO. Дека, с которой он поставлялся, имела конструкцию с тремя лопастями, что делало ее довольно компактной в пространстве спереди и сзади. Передний каток был отрезан, как и все остальное, что не планировалось использовать. Это оставило меня только с оболочкой.

Дальше были моторы. Поскольку JD Electric Conversion работает от трех аккумуляторов глубокого цикла 12 В AGM, 36 В, мне понадобилось три двигателя 36-40 Вт. Большинство представленных на рынке беспроводных газонокосилок с питанием от аккумулятора используют те же двигатели щеточного типа на 40 В.

Мне посчастливилось найти продавца на Ebay, у которого было три совершенно новых двигателя для газонокосилок на 40 В от газонокосилок Craftsman. 160 долларов за все три… отправлено!

Режущие лезвия на этой палубе были мусором. Мне нужно было заказать новый. В этой деке косилки используются 16-дюймовые лезвия, поэтому я заказал на Ebay, штат Орегон, 91-389 лезвий для газонокосилок John Deere, 3 упаковки, 16 дюймов за 35 долларов

. Когда лезвия прибыли, стало ясно, что они не подходят напрямую к валам двигателя. . Поэтому на токарном станке я сделал адаптеры для каждого двигателя, чтобы они соответствовали лезвию.

Центральный вал двигателя имеет метрическую резьбу, болты закреплены, двигатели установлены на платформе, а лопасти установлены. Несколько кусков сваренных угловых и квадратных труб сделали свое дело после того, как все, что мне не нужно было на палубе, было удалено.

Четыре поворотных ролика с регулируемыми опорами.

Для крепления роликов к стержням труб непосредственно к роликам были приварены простые фланцы газовых труб

Я планировал использовать электрический линейный привод для подъема и опускания палубы. Ранее я установил переднее сцепное устройство, чтобы легко перемещать прицепы вокруг моей собственности. Я приварил вертикальную опору, в которой использовалось это приемное сцепное устройство для установки линейного привода

Чтобы прикрепить платформу к трактору, пришлось немного подумать….. Четыре «рычага» были изготовлены из пруткового проката, и геометрия была рассчитана таким образом, чтобы платформа оставался параллельным земле при подъеме. Я использовал существующие точки крепления на тракторе.

Чтобы дека могла «плавать», точка крепления на самой деке была увеличена для движения вверх и вниз.

Контактор для тяжелых условий эксплуатации, EZGO 36 В, 200 А, соленоид для тележки для гольфа , был приобретен в Интернете на сайте golfcartking.com вместе с резистором предварительной зарядки и соленоидным диодом и установлен на палубе вместе с заземляющей шиной и другими сопутствующая проводка (PS, проводка этого контактора такая же, как и на тракторе. Вы можете увидеть это в ссылке на электрическую переделку, размещенную выше)

Платформа подключается к трактору для подачи питания через усиленный соединитель Андерсона. Меньший по размеру легкий разъем Anderson включает и выключает контактор для запуска двигателей

Тумблер безопасности JD GREEN был установлен для включения и выключения платформы

Платформа поднимается и опускается с помощью блока управления линейными приводами, который имеет сильный магнит, прикрепленный к нижней части, поэтому его можно разместить на любом металлическом предмете.

Итак, настил готов и установлен

Как это работает?…. Вот несколько видео, показывающих, что это работает фантастически! Лучше, чем я ожидал. Я бы назвал этот проект успешным!

Вот и все! Надеюсь, вам понравился этот небольшой пост о передней навесной косилке John Deere Electric Tractor…… Вы можете увидеть многие другие мои «гаражные проекты» здесь

http://rvbprecision. com/

СПАСИБО!

Преобразование электрической газонокосилки | Картинг своими руками

ДжоэлR

Новый участник

• 21 мая 2020 г.

• #1

Здравствуйте, любители DIY Kart,

Когда я захотел переоборудовать винтажный карт на электропривод, люди на этом форуме мне очень помогли. Благодарю вас!

Этой весной я больше интересовался своим газоном, и мне сказали, что косилка барабанного типа, такая как California Trimmer https://caltrimmer.com/products/models/, работает лучше всего.

В то же время я хотел бы перестать сжигать бензин, чтобы косить газон, и заказать небольшую аккумуляторную электрическую газонокосилку Makita. Во время охоты за этим товаром я столкнулся с несколькими хлипкими электрическими косилками на рынке, но мне стало интересно, что потребуется, чтобы сделать более качественную косилку барабанного типа, работающую от аккумуляторов? Насколько сложно заменить электродвигатель, контроллер и достаточное количество аккумуляторов, чтобы заменить двигатель Honda GX? Как неоднократно доказывали творческие гении на этом сайте: совсем не сложно в случае картинга, мотодельтаплана или мини-велосипеда.

Если это не ужасная идея, с чего мне начать? Комплект для электровелосипеда 36 В, 48 В или 52 В? Щеточный или бесщеточный? Мой двор меньше 1000 кв. футов, поэтому мне нужно всего около 15 минут. Теперь я гордый обладатель аппарата для точечной сварки аккумуляторной батареи KWeld, поэтому при необходимости можно заказать изготовленную на заказ литий-ионную батарею.

Заранее спасибо!

Джоэл



ДжоэлR

Новый участник

• 22 мая 2020 г.

• #2

Обновление: сегодня мой друг подарил мне (и доставил!) полнофункциональную газонокосилку California Trimmer. Как и в случае с электрическим преобразованием моего карт Margay Cheetah, я сделаю все возможное, чтобы сохранить эту косилку в первоначальном состоянии и выполнить преобразование без изменения / резки / сверления исходного шасси.

Вал на шкиве 2,25 дюйма имеет размер 5/8 дюйма и имеет шпонку.

Мне было бы любопытно, насколько далеко, мощность и крутящий момент, бесколлекторный двигатель 48 В мощностью 1500 Вт, который я использовал на своем картинге, был бы для этого приложения? Оригинальный двигатель всего лишь 2,2 л.с. Honda. Это милая штучка.



ДжоэлR

Новый участник

• 24 мая 2020 г.

• #3

Обновление

: Вместо того, чтобы искать подходящий шкив и использовать подход «шкив-промежуточный вал», я нашел звездочку, которая подходит для цепи № 420, чтобы напрямую управлять цепью, упрощая несколько вещей в этом процессе. У Alfa_Wheels на eBay его не было, но у ElectricScooterParts он был: https://cart.electricscooterparts.com/11-tooth-10mm-double-d-bore-sprocket-for-40-41-and-420-chain

Моей текущей проблемой является слишком высокая скорость двигателя. Двигатели BOMA относительно высокоскоростные (5300 об/мин для 1500 Вт, которые у меня есть на моем картинге). В настоящее время промежуточный вал вращается со скоростью 3150 об/мин, поэтому для его замены мне нужен способ получить 3100-3400 об/мин и достаточную мощность (лучше всего 1600-1800 Вт) на этой скорости, чтобы не увязнуть в густой траве, холмах и т. д.

Один Подход заключается в том, чтобы найти двигатель, который вращается с этой скоростью и обеспечивает правильную мощность.
