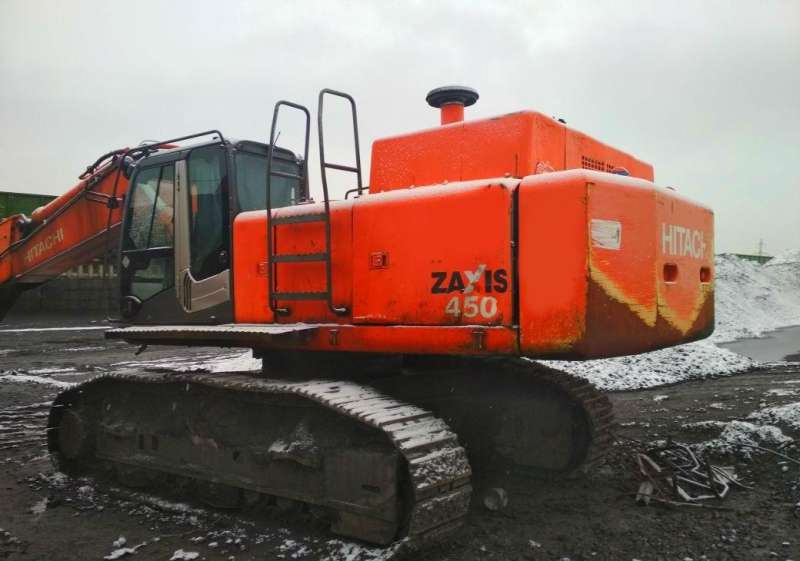

Гидравлический экскаватор HITACHI ZX 450
Восстановление проушины ковша и рукояти гидравлического экскаватора Hitachi ZX 450
Выполнение любых серьезных строительных работ трудно себе представить без использования гусеничных экскаваторов, основное назначение которых – перемещение сыпучих материалов в пределах строительного участка, выемка грунта, рытье котлованов или траншей, расчистка дорог, а также возведение насыпей.

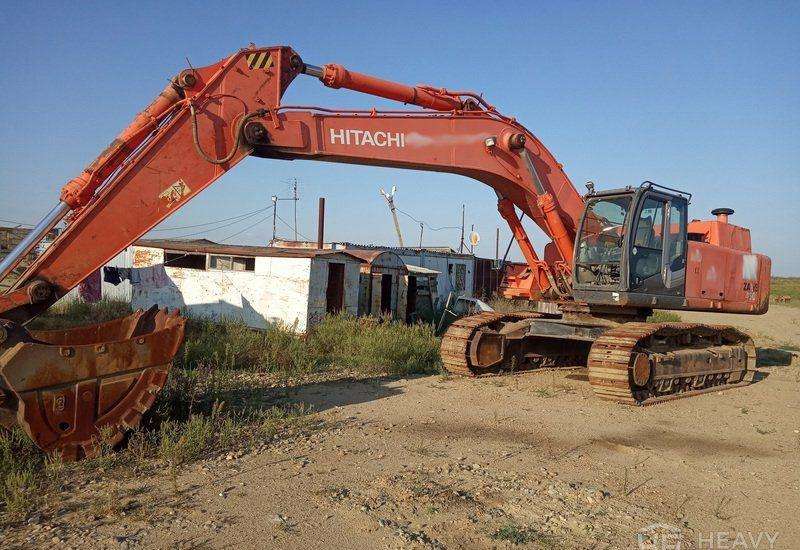

Экскаватор Hitachi 450 относится к поколению землеройных машин, сочетающих высокую производительность с максимальной комфортностью управления. В числе особенностей базовой модели этой серии:
- экономичный режим расхода топлива;
- усовершенствованная гидравлика HIOS III;
- мощная дизельная силовая установка оснащена электронным управлением;
- на многофункциональном мониторе предоставляется полная информация о работе оборудования и расходе топлива;
- упрощена система технического обслуживания;
- обеспечена защита от несанкционированного проникновения в кабину оператора.
- максимальная высота копания – 10150-12110 мм;
- предельная высота выгрузки – 6910-9090 мм;
- максимальный глубина копания – 7390-10360 мм;
- радиус копания – 11390-14510 мм;
- тяговое усилие – 319 кН;
- скорость поворота платформы – 9 об/мин.

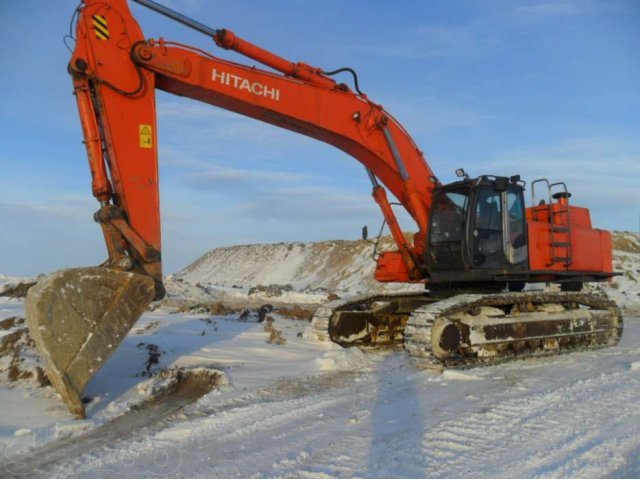

Среди всех модификаций наибольшим спросом пользуются версии с индексом LC. Отличительной особенностью таких машин от базового экскаватора является удлиненная гусеничная платформа, что обеспечивает отличную проходимость на вязких грунтах и повышенную устойчивость. Помимо этого производитель может оснащать технику различными видами навесного оборудования, рабочими органами и другими весьма полезными оснащениями.
В качестве несущей конструкции Hitachi 450 используется крестообразная балка, характеризующаяся увеличенной прочностью.
Маневренность техники обусловлена применением современного подшипника поворотной части улучшенной конструкции. В нем имеется большее число шариков, которые предназначены для повышения несущей способности и устойчивости при повороте. Боковое зеркало Hitachi ZX 450 Корпус может подниматься или сдвигаться вперед с помощью выключателей в кабине, что гарантирует удобство оператора. Увеличение прочностных показателей пальцев рабочего оборудования обусловлено применением высокопрочной стали. Ковш теперь оснащается зубьями Super-V, которые обеспечивают плавность погружения в рабочий материал и повышают эффективность использования экскаватора. Концы пальца ковша имеют втулки, которые исключают образование зазоров и рывки при работе.
В процессе эксплуатации экскаватора, проушины ковша и рукояти подвергаются сильному износу. На примере одной из работ нашего клиента Андрея Печёнова мы покажем, как он выполняет ремонт соединений рукояти и ковша гидравлического экскаватора Hitachi ZX 450.
Текущая работа производиться мобильным расточно-наплавочным станком СТАНЭКСПЕРТ® МРНК ПИОНЕР 2М.
В процессе работы выяснилось, что имеется зазор между проушинами ковша и рукоятью, который составлял 15 мм. Андрей решил сделать гарантированный зазор: выточил шайбу которая повторяет профиль под уплотнительный элемент, и приварил её на более разбитую сторону. И тем самым установил гарантированный зазор 1,5 мм между рукоятью и проушинами ковша.
Далее приступаем к восстановлению отверстия рукояти. Рукоять была поднята в горизонтальное положение, так как отверстие под подачу смазки через тавотницы должно быть расположено в горизонтальной плоскости, чтобы при наплавке видеть, как оно расположено и обойти его.
Также при работе обнаружено что торец у рукояти весь побит и необходимо сделать наплавку.
Далее растачиваем торец и наплавляем. После этого производится наплавка самого отверстия и заключительная расточка.
Купить мобильный расточно-наплавочный комплекс СТАНЭКСПЕРТ® МРНК ПИОНЕР 2М Вы можете, оставив заявку на нашем сайте.
Копрово-буровая установка КБУРГ-16.2. Базовый экскаватор Hitachi ZX-450
Копрово-бурильные установки (КБУРГ)Цена по запросуХотите скидку?
- Возможность приобрести в Лизинг
- В наличии и под заказ
Работаем по всей России! Отправим технику в любую точку РФ и СНГ!
Реализуем полноповоротные копро-буровые установки КБУРГ-16.2 на базе экскаватора Hitachi ZX-450 для погружения свай 16м. Уникальность инженерной машины заключается в том что на копровой мачте расположены два ряда направляющих,что позволяет одновременно навешивать молот сваебойный для погружения свай и вращатель для лидерного бурения.Данное конструкторское решение значительно повысило производительность установки.
- На оборудование действует гарантия 12 месяцев (1500 моточасов).
- Организуем доставку по РФ.
- Широкий выбор запчастей на складе.
- Монтаж, сервисное обслуживание.
Полноповоротная сваебойная установка КБУРГ — это гусеничный копер, который по своим техническим характеристикам не уступает импортным аналогам.
Копрово-буровая установка КБУРГ-16.2 состоит из следующих основных частей:
- базовой машины;
- копровой мачты;
- механизма управления пространственным положением копровой мачты;
- гидравлической системы;
- навесного оборудования;
- электрического оборудования.
Технические характеристики КБУРГ-16.2:
Сваебой КБУРГ используется в гражданском и промышленном строительстве для погружения (забивки) 16 метровых железобетонных, металлических свай, устройства скважин строительного назначения, а также проведения шпунтовых работ при выполнении фундаментных работ в строительстве.
В качестве сваепогружателя на копер могут навешиваться штанговые (МСДШ1-2500, МСДШ1-3000, DD-25, DD-35), трубчатые (МСДТ1-1800, МСДТ 1-2500) дизельные молоты, а также гидравлические молоты с массой ударной части 5 тн.
Эксплуатация копровой установки предусмотрена в диапазоне температур от -40° до +40° С.
Допустимая скорость ветра не более 14 метров в секунду.
| Базовая машина | Hitachi ZX-450 |
| Наибольшая грузоподъемность: | |
| — на канате подъема погружателя, кг | 8000 |
| — на канате подъема сваи, кг | 8000 |
| Максимальное сечение забиваемых свай, мм | 400×400 |
| Максимальная длина забиваемых свай, м | 16 |
| Максимальна масса забиваемых свай, кг | 6500 |
| Ширина направляющих мачты, мм | 500 |
| Угол поворота платформы, град | 360 |
| Вылет мачты (расстояние от оси вращения поворотной платформы до опорной поверхности направляющих), мм | 3450…4550 |
| Диапазон углов наклона мачты, град, не более: | |
| — вправо-влево | ±5 |
| — вперед | 10 |
| — назад | 15 |
| Максимальная частота вращения платформы, об/мин | 2 |
| Кратность полиспаста подъема сваи | 1 |
| Кратность полиспаста подъема навесного оборудования | 1 |
| Максимальная скорость подъема навесного оборудования и сваи, м/мин | 16 |
| Максимально допустимая скорость ветра при работе установки, м/с | 14 |
| Максимально допустимый уклон стройплощадки, град | 3 |
| Максимальная масса навесного оборудования, кг | 10500 |
| Масса КБУ без сваебойного молота и сваи, кг | 44500 |
| Максимальные габаритные размеры в рабочем положении (Копровая мачта на минимальном вылете спереди базовой машины с максимальным наклоном вперед), мм: | |
| — высота | 24930 |
| — длина | 7040 |
| — ширина | 3550 |
| Габаритные размеры в транспортном положении, мм: | |
| — длина | 13060 |
| — ширина | 3550 |
| — высота | 3500 |
| Ширина гусеничного хода, мм | 3550 |
| Максимальное удельное давление на грунт, кг/см2 | 1,15 |
| Полный ресурс работы, час (лет) | 10000 (10) |
Подробнее о товаре:
Состоит из следующих основных частей:
- базовой машины;
- копровой мачты;
- механизма управления пространственным положением копровой мачты;
- гидравлической системы;
- навесного оборудования;
- электрического оборудования
Преимущества:
- Электрогидравлическое управление копровым оборудованием с системами электронного предупреждения об опасных условиях работы оборудования;
- Большая площадь остекления, удобное расположение органов управления, подрессоренное сиденье, регулируемое по весу и росту оператора.
- Панели приборов изготовлены в травмобезопасном исполнении с указателями и сигнализаторами, позволяющие оператору контролировать работу всех основных систем трактора.
- Ширина колеи и большая длина опорной поверхности гусеницы обеспечивают машине повышенную устойчивость и высокую безопасность.
- Угол поворота платформы 360 градусов;
- Использование в качестве сваепогружателя молота сваебойного дизельного трубчатого МСДТ 1-2500 с массой ударной части 2500 кг и молота сваебойного дизельного штангового DD-35 с массой ударной части 3500 кг;
- Копровая мачта выполнена из усиленного металла;
- Отличная управляемость и маневренность.
Руководство по эксплуатации экскаватора Hitachi ZX450 Class и ZX460LCH Zaxis
Руководство применимо к модели экскаватора Hitachi:
- ZX450
- ЗС450Х
- ЗС450ЛК
- ЗС450ЛКХ
- ЗС460ЛКХ
Формат: PDF
Язык: английский
Руководство по обслуживанию состоит из следующего:
Для моделей ZX450, ZX450H, ZX450LC, ZX450LCH и ZX460LCH, как указано выше:
Руководство по обслуживанию (устранение неполадок инг) Том.
№ TO16JE: 348 страниц
Руководство по обслуживанию (эксплуатация) Том. № TT16JE: 211 страниц
Руководство по ремонту Vol. № W16JE: 631 страниц
Каталог запчастей: 820 страниц
Принципиальная схема: 15 страниц
В этом руководстве используются единицы СИ (Международная система единиц).
Состав руководства по эксплуатации
Руководство по обслуживанию Hitachi ZX450, ZX450H, ZX450LC, ZX450LCH и ZX460LCH состоит из руководства по эксплуатации, поиска и устранения неисправностей и руководства по ремонту.
- Информация, содержащаяся в руководстве по обслуживанию: техническая информация, необходимая для повторной доставки и доставки, эксплуатации и активации всех устройств и систем, эксплуатационных испытаний и процедур устранения неполадок.
- Информация, содержащаяся в Руководстве по ремонту: техническая информация, необходимая для технического обслуживания и ремонта машины, инструменты и устройства, необходимые для технического обслуживания и ремонта, стандарты технического обслуживания, а также процедуры снятия/установки и сборки/разборки.
Во избежание травм и повреждений обратитесь к руководству по техническому обслуживанию и обязательно используйте соответствующие методы и оборудование для подъема тяжелых деталей.
Визитная карточка ZAXIS Передовые гидравлические технологии и непревзойденная производительность. Новый ZAXIS предлагает надежные решения: впечатляющая экономия топлива, быстрые передние движения и простота в эксплуатации. Вы также найдете технологическое мастерство и опыт Hitachi, такие как оптимизированная гидравлическая система и двигатель. Новый ZAXIS обладает ключевыми преимуществами высокого качества, низкого расхода топлива и высокой надежности, которые обеспечивают низкие эксплуатационные расходы. Новый ZAXIS , основанная на всесторонней эволюции, воплотит в жизнь видения и мечты клиентов и станет пионером в вашем ярком будущем
СВЯЗЬ МЕЖДУ ПРИЗНАКАМИ НЕИСПРАВНОСТЕЙ МАШИНЫ И СООТВЕТСТВУЮЩИМИ ДЕТАЛЯМИ ВЫДЕРЖКА:
Признаки неисправности в работе машины.
увеличиваться с малых оборотов холостого хода.
• Запуск двигателя может быть затруднен, хотя стартер вращается. Двигатель заглохнет, если в двигателе EC возникнет разрыв, когда двигатель работает на скорости, превышающей указанную.
• Двигатель станет неуправляемым, если в двигателе ЕС возникнет разрыв, когда двигатель работает на скорости ниже заданной. Двигатель не может быть остановлен ключом зажигания.
Датчик EC
Ошибка в настройке возникает редко, поэтому изменения в работе машины не будут заметны.
• В случае, если ошибка установлена на нижней стороне, частота вращения двигателя изменяется, но работает медленнее, чем обычно, во всем диапазоне при повороте диска управления двигателем. (Примечание: В случае, если ошибка установлена на верхней стороне, ЕС-двигатель приводится в действие так, что он работает быстрее, чем диапазон регулирования. Однако двигатель с червячной передачей удерживает рычаг регулятора в максимально постоянном положении, предотвращая остановку двигателя.
диск поворачивается в положение минимальной скорости, рычаг регулятора возвращается в положение холостого хода.) При запуске двигателя частота вращения двигателя колеблется.
• Иногда затруднен запуск двигателя.
