Как сделать своими руками трамбовку: самодельная вибротрамбовка из перфоратора для уплотнения грунта. Как сделать ручной трамбовщик для песка?

Содержание

самодельная вибротрамбовка из перфоратора для уплотнения грунта. Как сделать ручной трамбовщик для песка?

При строительстве дома, гаража или дорожки огромную роль играет основание. Важно уделить внимание формированию подложки, которая состоит из песка и грунта. Чтобы бетон лежал ровно и не двигался, необходимо сделать ровную подстилку. В тех случаях, когда вибротрамбовочная машина оказывается дорогим удовольствием, прибегают к варианту ручной трамбовки.

Как сделать ручную трамбовку?

Смысл трамбовки заключается в том, что каждый слой уплотняют при помощи инструмента, изготовленного своими руками. Такое изделие чаще всего сооружают из обычных материалов, которые можно найти в гараже. Подбирают брусок с квадратными сторонами по 10-15 см. Не нужно специально приобретать новый предмет – подойдёт любой целый брусок.

Также для изготовления конструкции понадобится:

  • стальная пластина шириной 2 мм;
  • палка без острых углов длиной до 0,5 метров;
  • шурупы;
  • клей.

Далее необходимо подготовить брусок, корректируя его нижнюю часть до формы квадрата. Тем временем убирают фаски и ровняют стороны древесины рубанком. Следующий этап — конструирование башмака из металла. На листе из стали изображают чертёж будущего башмака, а лишние детали убирают специальными ножницами. Затем в металлической плитке вырезают отверстия для шурупов. Готовый башмак закрепляется крыльями к нижней части бруса и фиксируется шурупами. В самом брусе высверливается отверстие для ручки, которую крепят на столярный клей.

Как правило, при строительстве фундамент засыпают разрыхлённым грунтом. Такой материал обладает низкой плотностью по сравнению с утрамбованным. Если своевременно не проводить трамбовку, то грунт осядет, а на его поверхности появятся трещины. Разрывы между поверхностью и стеной могут стать причиной разлома бетонной плиты.

Теперь рассмотрим методы, которые часто используют для уплотнения грунта.

  • Полив водой. Длительный метод, для которого необходим постоянный доступ к воде. Для работы нужен шланг с хорошим напором. Далее заливают всю площадь грунта, а для лучшего эффекта используют большой объём жидкости. Водная поливка – естественный и долгий способ, приближённый к природному. В итоге грунт сушат пару дней, а затем укладывают следующий слой.
  • Трамбовка грунта при помощи самодельных инструментов.
  • Смешанный способ. Это комбинирование ручной трамбовки и проливки водой.

Методика трамбовки песка имеет свои недостатки. Изначально важно выбрать тип песка, подходящий для таких работ. Зачастую им становится гравий, так как мелкие песчинки вообще не рекомендуют засыпать. Итак, чем крупнее частицы, тем прочнее основа, что исключит усадку здания.

Для установки монолитной конструкции применяют частицы среднефракционного песка. Но и в этом варианте грунтовая вода повлияет на прочность нижнего слоя. Предупреждают вымывание основы укладкой геотекстильных траншей, после чего насыпают песок.

Для начала песок подвергают просеиванию, так как в нём содержится множество примесей, в том числе глина, что влияет на его свойства. Также для песка создают оптимальный уровень влажности. Если получается скатать маленький шар, то материал достаточно влажный.

Уровень влаги должен составлять около 15%.

Качество укладки зависит как от оборудования, так и от материала. Тип оборудования каждый выбирает по своим финансовым возможностям.

Изготовление виброплиты

Справиться с уплотнением грунта очень сложно, поэтому без инструментов не обойтись. Для одних хорошим вариантом выбора становится самодельная конструкция, другие же приобретают бензиновую вибротрамбовочную машину. К самым популярным видам относят вибротрамбовку и виброплиту. Их принцип работы довольно схож, а прокат такой машины всегда востребован среди строительных компаний.

Для уплотнения слоя земли больше всего подойдёт вибротрамбовка. Её работа основывается на центробежной силе под определенным направлением.

Амплитуда колебаний зависит от модели устройства. Если сравнивать устройство с виброплитой, то стоит отметить, что оно имеет меньшие размеры. А уплотнение слоя происходит за счёт небольших объёмов самой подошвы, что обеспечивает лучший эффект.

Для уплотнения же песка оптимальным выбором является виброплита, так как песок благодаря ней уплотнится и не станет выдавливаться через края. Но и для укладки брусчатки, щебня или основы под бетонную плиту данный метод подойдёт больше, чем трамбовка. Большая площадь при трамбовки – главное достоинство метода. Самостоятельное изготовление виброплиты с использованием электрического двигателя поможет сэкономить на оборудовании. Чертежи для конструкций составить нетрудно.

Для изготовления понадобится:

  • силовая часть;
  • два швеллера;
  • железная плита толщиной более 7 мм;
  • крепёж;
  • два колеса;
  • труба, которая применяется в качестве ручки для удобного перемещения конструкции.

Так как вибрация во время работы возрастает, некоторые изобретатели еще крепят мягкие подушечки для рук. Но это необязательно.

Вибратор для бетона состоит из электрического двигателя, вибрационного устройства и гибкого вала. Замену для первого элемента конструируют из отбойного молотка, перфоратора, дрели и других устройств, передающих колебания. Не нужно пренебрегать проектированием гибкого вала для вибратора, потому что благодаря нему наконечник безопасно опускается в раствор и передаёт нужную вибрацию. Такое изделие может работать от домашней электрической сети в 220 В.

Вибротрамбовочная машина, сконструированная из перфоратора, работает на основе ударной силы. Металлическую пику создают для насадки. Такая конструкция помогает пройти сквозь толщину бетона, что крайне необходимо после залива свайной основы.

Важно определиться и с необходимой длиной насадки. Чтобы обработать большую площадь, выбирают обширный лист, к которому крепится сам перфоратор.

Необходимо прочно укрепить конструкцию, ведь вибрационная сила может оказаться для изделия разрушительной. В случае, когда элементы оборудования имеют горизонтальное положение, насадку нужно расположить под небольшим углом. А достичь этого можно при помощи крепления шайбы как опоры. Затем в неё устанавливают вибрационный узел перфоратора.

Рекомендации

Перед началом трамбовки нужно ознакомиться с весом виброплиты, так как это влияет на вид работы и её объем. Чтобы уплотнить грунт, следует остановить свой выбор на вибротрамбовке. А для песка, щебня или подбетонной основы используют плиту.

Масштабные поля для футбола, гольфа и других видов спорта уплотняются профессиональными машинами весом от 50 до 100 кг. В самодельные конструкции добавляют утяжелители. Материалом для веса может служить вода, цемент или песок.

До начала работы все конструкции на бензиновом двигателе постоянно проходят проверку на надёжность. Важно регулярно убирать нагар со свечей, что позволит увеличить время эксплуатации. В первый раз масло меняют через сутки работы, затем сроки продлевают до 3-4 суток. Для случаев, когда работу выполняют на глубине в метр и больше, стоит воспользоваться помощью другого человека.

Как сделать трамбовку своими руками, смотрите в следующем видео.

чертежи и описание самодельной виброплиты. Как сделать самому из стиральной машины? Демпферные подушки под двигатель

При строительных работах часто возникает необходимость в уплотнении плитки из бетона, слоя засыпки или грунта. В таком случае без специализированной техники не обойтись. Если же рассматривать частное строительство, оно нередко связано с проблемами касательно оседания и деформации заложенного фундамента.

Не каждый человек может купить готовый агрегат из-за довольно высокой стоимости. Если же имеются минимальные навыки работы со сварочными инверторами, различным слесарным инструментом, можно создать самоходную виброплиту самостоятельно. Так существенно экономятся денежные средства, а полученный результат непременно будет положительным.

Описание данного процесса как раз и приводится в нашем материале.

Особенности самодельных моделей

Агрегаты, изготовленные своими руками, оснащаются силовым устройством, посредством которого и осуществляется основная работа. На практике применяется 2 вида двигателей.

  1. Машины для уплотнения грунта, дополняющиеся мотором на солярке. Они станут уместны при необходимости оказания большого усилия, однако в быту они используются редко. Тем не менее можно встретить виброплиты на приусадебных участках, в которых присутствует двухтактный мотор из мотоблока.
  2. Аппараты на бензиновом двигателе являются автономными, но в ходе эксплуатации издают много шума.
    Рекомендуется «сердце» агрегата подбирать с малой мощностью и экономичное.

В целом рекомендованная мощность составляет от 1,5 до 2 Вт при 5000 об/мин. При меньшем значении невозможно достичь необходимой скорости, следовательно, и выдаваемое виброусилие не будет нормальным.

Оптимальным решением может стать электрическая модель, которую несложно собрать самостоятельно. Для применения такого агрегата к месту утрамбовки почвы подводится электричество.

Неоспоримое преимущество заключается в отсутствии выделения вредных газов. Существует общепринятая классификация по массе:

  • легкие конструкции – не больше 70 кг;
  • тяжелые изделия – выше 140 кг;
  • средние по тяжести – в пределах от 90 до 140 кг;
  • универсальные изделия – в пределах 90 кг.

Что касается первой категории, она подходит для работы на придомовом участке, когда прессовочный слой не превышает 15 см. Универсальные установки подойдут для утрамбовки пласта в 25 см. Утяжеленные модели справляются со слоями в 50–60 см. Важно правильно определиться с типом электродвигателя. Слабый образец на массивной плите попросту утонет в почве. Оптимальный вариант – 3,7 кВт (не более, чем на 100 кг обрабатываемого вещества).

Изготовление

Главной деталью виброплиты, что создается своими руками, является основание из прочного металла. Существуют образцы на основе чугуна или стали, однако их использование в быту не является оправданным. Если рассматривать чугун, он довольно хрупкий, может трескаться, плохо поддается сварке. Чаще всего задействуется лист из стали, толщина которого начинается от 8 мм. С целью повышения массы на подготовленное основание монтируются тяжелые части. К таковым относится вал на двух прочных подшипниках, на котором фиксируется груз в продольной плоскости. Вращаясь, эта деталь оказывает вынуждающую силу под действием инерционного усилия и своего веса. Так создаются кратковременные, но частые нагрузки на почву.

Важно создать перед конструированием виброблока его чертеж. Эффективность функционирования устройства зависит от скорости вращающегося вала, площади всего основания, массы.

Если плита очень большая, не стоит рассчитывать на усиленное давление. Дело в том, что вес равномерно рассредоточивается по всей поверхности с минимизацией удельного давления.

Основание небольших размеров проявляет повышенную эффективность, однако его действие станет точечным или избирательным. Подобные работы не обеспечат равномерного уплотнения на всем обрабатываемом участке. Если рассматривать эксцентриковый вал, при его вращении оказывается существенная нагрузка на имеющиеся конструкционные элементы для трамбовки почвы. Усиленная вибрация разрушит виброплиту, которую удалось сделать самому. В результате негативное действие передается на мотор, самочувствие работника.

Инструменты и материалы

Прежде всего следует рассмотреть монтаж и предварительный выбор двигателя. Он устанавливается обычно в задней части агрегата, на основании. Как уже говорилось, используются бензиновые, дизельные, электрические устройства. При выборе правильного варианта учитываются такие факторы:

  • финансовые возможности;
  • специфика применения плиты;
  • возможность подачи электричества на рабочий участок.

Своеобразные вибраторы на бензине для твердых оснований характеризуются независимостью от электроэнергии. Их удобство определяется возможностью эксплуатации на удаленных территориях, в степи, на пустыре.

Особенность заключается в постоянном наличии запасного топлива. Его расход зависит от мощности используемого мотора и продолжительности работы.

Если рассматривать, например, электрическую установку, изготовленную самостоятельно на основе двигателя из стиральной машины, она ограничивается в перемещении имеющимся соединительным кабелем.

Среди основных недостатков мотора выделяется регулярная вращательная скорость, как результат сеть перегружается из-за усиленного пускового момента. Устранить такую проблему можно с помощью регулятора для плавного пуска. Он предназначен для недопущения электрической или механической перегрузки.

Во время самостоятельной сборки виброплиты часто устанавливаются демпферные подушки под двигатель. Так значительно снижается вибрация, предотвращается преждевременное разрушение агрегата от механических нагрузок. Возможен вариант применения готовых моторов из мотоблока или перфоратора, культиватора.

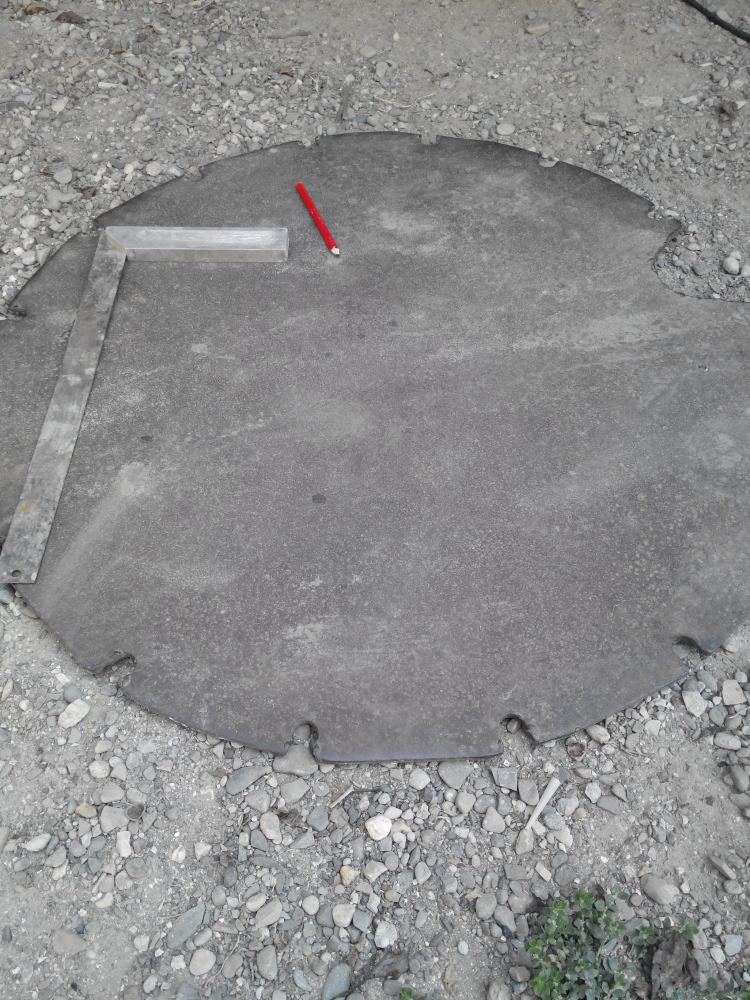

Что касается рабочей плиты, она стандартно представлена металлическим листом, от толщины которого зависит и жесткость изделия. Стандартно задействуется поверхность от 8 мм по толщине, средние размеры которой равны 60*40 см, однако часто эксплуатируются и другие вариации. Задняя и передняя зоны на плите слегка приподняты, так обеспечивается ее удобное перемещение.

Если говорить о раме, она выступает надежной подставкой под эксцентриковый вибровал и двигатель, часто выполняется из швеллера. Такая деталь является одновременно и дополнительным грузом, обеспечивающим повышенную эффективность при выполнении поставленных задач.

Рама также усиливает прочность и жесткость всего основания, способна компенсировать механические нагрузки, передающиеся роторным валом.

Такая деталь, выполненная своими руками, может быть различной. Она (для придания большего веса) часто изготавливается еще из рельса. При этом следует понимать, что виброплиту периодически придется перемещать вручную в подсобку для хранения, что создает дополнительные сложности.

Важный функциональный элемент представлен вибрационным механизмом. Конструктивно он бывает двух видов:

  • дебалансный отличается неуравновешенностью в отношении оси перемещения ротора;
  • планетарный, в котором задействуется энергия от подвижных частей, передвигающихся по заданным дорожкам замкнутого типа.

Рассматривая последний механизм, можно понять, что его создание в домашних условиях не является целесообразным. Эта процедура, как и последующий уход, является сложной. Выбор в таком случае остается за дебалансным устройством. Приводной ремень соединяет мотор с эксцентриковым ротором. С этой целью указанные детали оснащаются шкивами, занимающими одну вертикальную плоскость. Они способны регулировать передаточные числа, частоту вибрации.

размеры трамбовщика для уплотнения грунта вручную. Как сделать их своими руками? Трамбовщики песка и щебня

При строительстве и эксплуатации загородного дома нередко возникает потребность в уплотнении слоёв грунта или щебня. Например, часто требуется отремонтировать тротуарную дорожку, поднять пол в сарае или выполнить другую работу, связанную с грунтом.

Чтобы не тратиться на покупку дорогостоящих трамбовок, предназначенных для выполнения подобных работ, можно сделать инструмент своими руками. Стоит подробнее рассмотреть, что из себя представляет ручная трамбовка, какие у неё есть особенности, и как правильно её собирать, чтобы она прослужила долго.

Особенности

Не всегда бывает возможна механизированная укладка грунта. Прежде чем приступать к изготовлению трамбовки, следует изучить особенности работы инструмента со щебнем и песком. Начинающие строители не всегда понимают, зачем необходимо трамбовать щебень, однако здесь есть несколько нюансов.

  1. Из-за того, что щебень получают посредством дробления более крупных камней, в результате полученные частицы имеют разную форму и размеры. В связи с этим в процессе укладки подстилающего слоя происходит неплотное прилегание элементов друг к другу. Таким образом, для достижения требуемой прочности слоя требуется ещё одна трамбовка.
  2. Когда будет выполнено уплотнение, толщина выстеленного щебня уменьшается. Предварительную толщину такого основания определяют расчётом, в котором учитывают требуемые нагрузки.
  3. Уплотнение щебня даёт более прочную основу, способную выдерживать внушительные нагрузки. Интересно, что в случае укладки материала на скалистый грунт трамбование не потребуется – достаточно разровнять гравий в недоступных для трамбовки местах.

Дополнительно в процессе обработки щебёночного материала следует проводить расклинцовку – деление гравия на фракции. Для этого потребуется сначала выложить слой более крупных камней и утрамбовать его вручную, затем – материала средней фракции, который также необходимо будет уплотнить. Самый верхний щебёночный слой должен включать мелкофракционные частицы. Его нужно разровнять и пройтись трамбовкой.

Что касается особенностей использования трамбовки для уплотнения песка, то у процедуры есть ряд нюансов, которые необходимо учитывать. Для организации прочного и долговечного основания рекомендуется задействовать материал гравелистого типа средней или мелкой фракции. Однако при возведении монолитной конструкции стоит выбирать речной песок, который впоследствии также потребуется утрамбовать.

Чтобы не допустить размывание будущего основания, необходимо перед засыпкой песка выложить дно геотекстилем. Сам песок требуется просеять, чтобы избавиться от посторонних примесей, которые могут негативно отразиться на составе основания.

50% успешной укладки гравийно-песчаной подушки зависят от оборудования, поэтому важно собрать надёжную ручную трамбовку.

Какими бывают?

Ручная трамбовка – особый инструмент, предназначенный для выполнения небольшого объёма работ. В зависимости от размеров, высоты и других функциональных особенностей трамбовки выделяют следующие виды подобного оборудования:

  • для тротуарной плитки или асфальта;
  • для гравия, песка;
  • для бетона.

Стоит отметить, что в основном ручные трамбовки используют для надёжного уплотнения песчаных оснований. В результате проводимых работ удаётся получить качественный слой песчаной подушки, которая впоследствии сможет принять большие нагрузки.

При выборе инструмента трамбовщику стоит обратить внимание на перечисленные факторы.

Советы по эксплуатации

В эксплуатации ручных трамбовок нет никаких сложностей, если в них не использован двигатель. Другое дело, когда инструмент представляет собой виброплиту, посредством которой уплотняют щебень, песок или другую поверхность.

Основные советы по работе с трамбовками в виде вибрационной плиты для уплотнения бетона.

  1. Перед тем, как приступить к работе, рекомендуется провести тщательный осмотр плиты на наличие неисправностей. Особое внимание стоит уделить кожуху ременной передачи, так как он обеспечивает защиту двигателя от пыли.
  2. Участок, который планируется уплотнить, следует очистить от мусора и хорошо выровнять. Не рекомендуется работать вибрационной трамбовкой на мокрой или пересушенной поверхности, так как инструмент может быстро выйти из строя.
  3. Оператор устройства должен стоять позади инструмента и вести его. Склоняться над устройством или пытаться самостоятельно ускорить ход работы инструмента нельзя.
  4. Для управления вибрационной трамбовкой стоит взять специальную ручку, за счёт которой удастся вовремя повернуть инструмент в нужную сторону.

Стоит также отметить, что в процессе эксплуатации устройства следует регулярно проводить замену расходных материалов: масла, накладок, кожухов и других элементов.

Если это не предусмотреть, инструмент быстро выйдет из строя.

Как сделать своими руками?

Чтобы сделать трамбовку самостоятельно, необходимо предварительно позаботиться о материалах и инструментах, которые могут пригодиться в процессе сборки изделия. Наиболее востребованный материал – деревянный брус квадратного сечения, стороны которого имеют размеры 100-150 мм. Круглые брёвна не подойдут, так как ими невозможно уплотнить грунт в углах.

Для сборки трамбовки совсем не обязательно брать новый пиломатериал. Вполне сойдёт уже использованный брусок, если в дереве отсутствует гниль или расколы. При выборе подходящего обрезка рекомендуется также обратить внимание на его вес: важно, чтобы трамбовку было удобно поднимать.

Что касается высоты будущего инструмента, то следует подбирать брус, который будет доставать до пояса или груди, что обеспечит удобство использования. Если опыта работы с подобным изделием нет, лучше взять брус подлиннее и при необходимости в процессе эксплуатации укоротить его.

Дополнительно потребуются:

  • стальная пластина толщиной 2 мм;
  • круглая палка из берёзы;
  • саморезы, шурупы, другие крепежи;
  • клей.

Сборка самодельной трамбовки проводится в несколько этапов. Первый этап – разработка чертежа и схемы будущей трамбовки с нанесением необходимых размеров и указаний по выполнению работ.

Следующие этапы.

Подготовка бруса

Работа подразумевает отпиливание торцов заготовки под прямым углом. Дополнительно стоит подогнать торцы рубанком под квадрат и снять с каждого ребра фаску, ширина которой не превышает 5 мм. Это делается для того, чтобы использование трамбовки было максимально удобным и безопасным.

Создание башмака

Чтобы это сделать, необходимо сначала перенести размеры на подготовленный стальной лист. Сделать это можно с помощью мела. Далее нужно будет вырезать заготовку и удалить заусеницы, предварительно зажав деталь посредством тисков. Когда действие будет сделано, необходимо предусмотреть отверстия для шурупов. Также потребуется сделать углубления для шляпок и воспользоваться наждачкой, чтобы очистить поверхность для более плотного прилегания крепежей. Чтобы собрать башмак, необходимо с помощью тисков согнуть обозначенные крылья.

Закрепление башмака

Когда второй этап будет выполнен, стоит проверить, насколько прочно сидит накладка из стального листа. Если посадка ненадёжная, нужно подбить металл или подточить древесину. Важно, чтобы каждая плоскость башмака плотно прилегала к торцу. Окончательное крепление элемента производится посредством использования шурупов.

Установка ручки

Чтобы выполнить монтаж ручки, необходимо сначала наметить её центр, куда впоследствии войдёт сверло. Метка должна находиться примерно в 100 мм от верхнего торца. Для просверливания отверстия рекомендуется подбирать сверло на 2 мм меньше выбранной рукоятки. Когда отверстие будет сделано, останется подточить древесину и попытаться поставить ручку. Если возникает необходимость исправить ситуацию, можно остругать палку, чтобы ручка встала надёжно в подготовленное для неё место. Забивать ручку молотком не рекомендуется во избежание появления трещин или сколов на древесине. Как только нужное положение будет достигнуто, ручку нужно прикрепить. Делается это с помощью нанесения клея на стенки предварительно просверленного отверстия. Ручку выставляют по меткам и вытирают излишки клеящего состава. Положение ручки дополнительно фиксируется длинным шурупом.

После того, как клей высохнет, можно проверить прочность ручки. Если элемент держится крепко, владелец ручной трамбовки может приступить к её использованию. После выполнения работ рекомендуется тщательно очистить трамбовку от пыли.

Хранить инструмент следует в закрытом от осадков месте.

О том, как сделать ручную трамбовку для уплотнения грунта из металла, вы можете узнать из видео ниже.

чертежи, порядок сборки и видео работы

Для того, чтобы механизировать этот процесс и облегчить работу, можно изготовить механическое устройство с электроприводом. Подобный механизм будет особенно актуален в случае необходимости приготовления большого количества строительных смесей из сыпучих материалов.

Такое устройство называют виброситом или виброгрохотом. Оно имеет достаточно простую конструкцию, а потому вибросито своими руками сделать совсем несложно.

Общее устройство конструкции

Изготовление виброгрохота для песка или щебня не потребует большого количества времени. Описание конструкции вибросита предусматривает наличие следующих элементов:

  • несущая рама, на которой расположены и закреплены все остальные детали и узлы;
  • электропривод, в качестве которого может быть использована электропила, лобзик или дрель;
  • внешний ящик (рамка) без дна, установленный на закрепленные мебельные ролики;
  • направляющие рельсы из металлического уголка для передвижения по ним роликов;
  • вкладываемый ящик с дном из металлической сетки;
  • желоб для транспортировки просеянного материала в сборный бункер;
  • устройство для регулировки скорости вращения электродвигателя.

Транспортирующий желоб проще всего изготовить из фанеры, но металлическая конструкция будет намного надежнее, особенно в случае просеивания гравия или других крупнозернистых материалов.

Устройство регулировки скорости вращения может быть уже предусмотрено в конструкции электродрели или лобзика. В этом случае отдельный внешний регулятор не понадобится.

Принцип работы вибросита для сыпучих материалов заключается в передаче поступательных движений от электроинструмента на раму с закрепленным ситом. После просеивания материалов внутренняя деревянная рама с ситом поднимается и ненужный отсев сбрасывается.

Необходимые материалы

Для изготовления рамы, двух ящиков и других элементов механизма, вам потребуются:

  • деревянные бруски 60х70 мм;
  • фанера толщиной 20 мм;
  • 6 резиновых или пружинных амортизаторов;
  • 4 или 6 мебельных ролика с крепежной рамкой;
  • рояльная петля длиной не менее 500 мм;
  • металлические уголки для направляющих рельс;
  • металлически пластины или полоса для укрепления деревянных деталей конструкции;
  • саморезы, болты и гайки.

Следует обратить особое внимание на прочность рояльной петли, поскольку при отбрасывания отсева на нее будут приходиться значительные механические нагрузки.

Размеры основных конструктивных элементов

Перед началом сборки вибросита для песка рекомендуется начертить сборочную схему или простой сборочный чертеж. Это упростит сборочные работы и поможет определить порядок их выполнения.

Рекомендуемые размеры несущей рамы (основания):

  • длина 1400 мм;
  • ширина 600 мм;
  • высота 850 мм.

Длина внешнего ящика без дна должна быть равна половине длины несущей рамы. Ширина на 100 мм меньше ширины основания, глубина — не менее 120 мм.

Размеры внутреннего ящика с дном из сетки должны обеспечить его простую выемку из внутренней рамы для свободного опрокидывания и освобождения от скопившегося отсева. Внешний и внутренний ящик соединяются по короткой стороне рояльной петлей, в результате чего существует возможность подъема и опрокидывания внутренней конструкции.

Порядок сборки

Изготовление вибросита начинается со сборки несущей рамы из деревянных брусков в соответствии с чертежом. Для повышения прочности конструкции, соединения деревянных деталей рекомендуется сделать с укреплением металлическими уголками и пластинами.

После этого с внутренней стороны рамы основания необходимо закрепить направляющие рельсы в качестве опоры для движения мебельных роликов. Направляющие уголки скрепляются между собой в единую конструкцию при помощи поперечно установленных деревянных брусков. Для снижения уровня вибрации во время работы между уголками и направляющими необходимо установить 6 или 8 резиновых амортизаторов.

Для закрепления привода для вибросита из электродрели, лобзика или пилы, с одной стороны верхней части опорной рамы необходимо предусмотреть наличие площадки, соответствующей размерам электроинструмента.

После сборки опорной рамы изготавливается и устанавливается желоб из фанеры. Обработанный материал будет по нему поступать в емкость для сбора. Желоб из металла изготовить сложнее, но он обеспечит более длительный срок эксплуатации.

На следующем этапе собирается просеивающая конструкция из двух ящиков, один из которых с ситом вложен во второй.

По одной короткой стороне ящики скреплены между собой при помощи рояльной петли.

Снизу внешнего ящика без дна (рамки) закрепляются мебельные ролики, которые обеспечивают легкость передвижения ящиков по рельсам на несущей опоре.

Размер ячеек металлической сетки определяется фракцией сыпучего материала, который будет просеиваться. Закрепление сетки на раме лучше всего выполнить при помощи металлической ленты и саморезов.

Рабочий орган электроинструмента соединяется с внешним подвижным ящиком при помощи пружинного соединения, которое обеспечит более плавные колебания при работе механизма. Поступательные движения от электропривода передаются ящикам, и в результате их колебаний по направляющим происходит просеивание материала, насыпанного во внутренний ящик с сеткой.

Потребляемая электрическая мощность механизма зависит от мощности установленного электроинструмента. При этом следует заметить, что чем мощнее электропила, тем можно сделать большими габариты вибросита и обрабатывать за счет этого большие объемы.

Если применить эксцентрик, то в качестве силового агрегата можно использовать электродрель. В этом случае инструмент устанавливается боком к ящикам и приводной механизм будет совершать колебательные движения.

Блок регулирования скорости колебаний

Изготовители электроинструмента производят модели с возможностью регулировки скорости вращения двигателя или без такой функции. Во втором случае колебания электропилы могут оказаться слишком частыми, и потребуется дополнительное внешнее устройство для регулировки.

Регулятор реостатного типа можно приобрести в магазинах электротоваров. Одновременно с ним рекомендуется купить автоматический выключатель, который обеспечит дополнительную защиту инструмента и его продолжительную эксплуатацию.

В результате вы сможете обеспечить любую необходимую частоту колебаний рабочих ящиков вибрационного грохота в зависимости от их загрузки и веса обрабатываемого материала, не перегружая электропривод.

Защита электропривода от пыли

Во время работы, особенно с таким материалом как цемент и сухой клей, образуется пыль, попадающая на электропривод. Поэтому установленный электродвигатель рекомендуется накрыть защитным кожухом, конструкция которого не должна перекрывать вентиляционных отверстий инструмента. Такой кожух можно изготовить из 2-литровой пластиковой бутылки.

Готовое собранное вибросито и его работу можно увидеть при приведенном ниже видео.

Как построить холодную комнату своими руками

В этой статье вы узнаете, как решить вопрос с выбором и установкой холодильной камеры для нужд вашего бизнеса. А также вы можете использовать эти советы, если вам понадобится большая холодильная камера (от 4 кубических метров или 141 кубический фут) для жилого дома.

Холодильная камера для хранения мяса, овощей и фруктов, молочных и других продуктов может быть изготовлена, не прибегая к помощи специалистов, а только в некоторых простых случаях.

Есть три основных способа:

  1. Купить готовую сборную холодильную камеру;
  2. Собрать его из теплоизоляционных сэндвич-панелей;
  3. Для модернизации существующего склада.
После комплектации камеры необходимо установить холодильное оборудование для поддержания нужной температуры. Монтаж оборудования без привлечения квалифицированного персонала выполнить сложно; единственный доступный вариант для такой самостоятельной установки - холодильный моноблок (температура хранения около 0: +5 0 С, +32: +41 0 F) или морозильный моноблок (-15: -25 0 С, +5: -15 0 Ф).

1. Сборно-разборные холодильные камеры

Это самый простой и быстрый способ получить готовую камеру. Сборная камера представляет собой комплект готовых теплоизоляционных сэндвич-панелей с полиуретановым наполнителем со специальным креплением прямых и угловых стыков. Кроме того, такую ​​камеру можно демонтировать и установить на новом месте. В комплект камеры уже входит распашная дверь. Осталось определиться с объемом, габаритами, которые вам нужны, и заказать его у одного из дилеров производителя.Такую камеру несложно собрать с помощью 2-3 человек без особой квалификации. Сборные камеры делятся на два типа, различающиеся типом соединения панелей между собой:
  • Профильные пластиковые камеры с шип-пазом (обычно называемые креплением ласточкин хвост),
  • замковых камер (эксцентриковый замок, встраиваемый в сэндвич-панель).
Эти камеры со встроенными эксцентриковыми замками обеспечивают жесткое неподвижное соединение панелей между собой, выдерживая многократную сборку и разборку.Камеры с шип-пазом дешевле, но требуют применения герметиков на стыках. А пластиковое крепление к панелям менее жесткое. По этой причине такие камеры редко встречаются шириной / длиной более 2–3 м. Цена сборной камеры, вероятно, будет несколько выше, чем в двух последующих вариантах. Однако это простой и быстрый способ получить качественный размер без «мостиков» холода.

2. Монтаж сэндвич-панелей
Из панелей конструктивного типа можно сделать камеру своими руками.В этом случае вам необходимо рассчитать количество панелей и их длину, которые вы хотите купить. Их ширина варьируется от 1100 до 1200 мм у разных производителей. Основываясь на этой информации, а также на размерах планируемой камеры, рассчитайте количество и длину панелей для вашей покупки. Сам процесс сборки, способ крепления прямых и угловых соединений вы можете уточнить в документации выбранного вами производителя.

При монтаже панелей необходимо избегать образования «мостиков холода» на угловых стыках при соприкосновении внутренней и внешней металлических оболочек.Чтобы предотвратить появление теплового моста, необходимо произвести его «разрыв», сделав прорезь во внутренней металлической обшивке угловой панели, в той части, которая «выходит» за пределы камеры. Аналогичным образом необходимо проделать внутри угловые стыки стеновых панелей с панелями пола и потолка. В камерах с плюсовой температурой хранения пол иногда остается без теплоизоляции. Это упрощает привод б / у погрузочной техники (роликов, тележек), экономит деньги на закупку теплоизоляционных материалов, но при этом требует установки холодильного оборудования с большей мощностью (около 20%) и, соответственно, ведет с примерно таким же увеличением расхода электроэнергии.Также необходимо выполнить «операцию» по разрыву «теплового моста», если монтируется многосекционная камера с разными температурными режимами. В месте установки перегородки необходимо прорезать внутреннюю металлическую обшивку стен, пола и потолка, порвав тепловой мост между секциями. Итак, вам потребуется приобрести отделочные аксессуары (рейка, угловой профиль) для фиксации угловых стыков панелей, уплотнитель и дверь нужного размера. Дверь тоже нужна специальная, холодильная с теплоизоляцией из пенополиуритана.Некоторые производители сэндвич-панелей занимаются производством дверей, а есть компании, специализирующиеся только на производстве дверей.

3. Реконструкция помещения

И последний вариант, часто самый дешевый, но не всегда со временем выгодный - это реконструкция склада или помещения. Эти помещения можно сделать холодильными, выполнив теплоизоляцию стен. Его можно сделать из сэндвич-панелей из пенополиуретана, описанных в предыдущем пункте.В этом варианте панели крепятся к стенам и потолку помещения с помощью крепежа. Однако металлические застежки образуют множество «мостиков холода», которые могут привести к образованию конденсата и дальнейшей ржавчине в местах крепления. Поэтому желательно использовать крепеж из теплоизоляционных материалов, например полиамидные шпильки. Но этот вариант более дорогой и с ним сложнее работать. Утеплитель также может быть выполнен из пенополистирольных плит (ПБП, пенопласт), пенополиуретанов (без металлической обшивки), а также напылением пенополиуретановой изоляции на стены и потолки.В этих случаях необходимо изолировать слой теплоизоляции металлической оболочкой из соображений механической защиты и соблюдения гигиенических требований. Но работа эта кропотливая, а результат оставляет желать лучшего. Использовать сборные панели намного проще. Вариант теплоизоляции стен хоть и может быть самым дешевым, но не гарантирует качественной теплоизоляции, а также может вызывать претензии проверяющих органов из-за несоблюдения гигиенических требований.При выборе помещения необходимо учитывать особенности хранения различных пищевых и непродовольственных товаров, требующих охлаждения. Подробнее про холодильные камеры для цветов и холодильные камеры для мясных продуктов читайте в следующих наших статьях.


Подробнее

Холодильные компрессоры
Классификация холодильных систем
Холодильные агрегаты
Холодильные двери

Найдите компанию-поставщика или марку холодильного оборудования в нашем онлайн-каталоге.

5 лучших методов укрепления рук

Руки боксера - самая ценная часть его тела. Если у вас хрупкие руки, вы не можете использовать всю свою силу удара на всякий случай, если сломаете или даже сломаете руку, что причиняет сильную боль в обоих случаях.

Поскольку ваши руки будут подвергаться длительным ударам, имеет смысл защитить их как можно сильнее, чтобы уменьшить травмы. Вот 5 лучших методов, как укрепить руки.

Нажмите здесь, чтобы сравнить 5 лучших усилителей для рук

1) Копание риса

Это древняя техника боевых искусств, которая нашла свое применение во многих современных залах ММА и бокса. Это техника, с которой хорошо знаком боксер-боксер Андре Уорд.

  1. Купите большую кадку риса (вы можете купить ее в любом магазине cash ‘n’ carry).
  2. Держите все пальцы вместе и прямо и начните копать руками рис).
  3. Вынимая руки назад, вы можете взять по горсти риса в каждую руку и сжать, а затем отпустить.
  4. Повторяйте это упражнение снова и снова.

Чем чаще вы выполняете это упражнение, тем жестче становятся ваши руки, поскольку оно накапливает мозоли по всей поверхности рук и делает кожу более жесткой. Кроме того, это очень терапевтическое средство.

2) Пробивка стен

Это еще одна древняя техника боевых искусств, которую использовали китайские монахи Шаолинь. Он укрепляет все крошечные фрагменты костей внутри вашего кулака.

  1. Вам нужно найти прочную ровную стену примерно такой же высоты, как и вы.
  2. Повесьте большую стопку газет перед стеной (чтобы ее толщина при нажатии была не менее 1-2 дюймов).
  3. Начните осторожно и непрерывно пробивать стену одной рукой с расстояния примерно 10 дюймов. Вы можете постепенно увеличивать расстояние и мощность, когда видите улучшение. Никогда не бейте стену слишком сильно (используйте только 1/3 rd всей вашей мощности).
  4. Поменяйте руки и повторите.Когда газеты изнашиваются, поменяйте их.

Хотя монахи Шаолинь обычно выполняют это 2 часа без перерыва, я не ожидаю, что вы будете соответствовать этому (если, конечно, вы действительно этого не хотите). Начните с 5 минут, дайте рукам поесть, затем увеличьте до 10 минут и так далее.

3) Отжимания с помощью кулаков и пальцев

Скорее всего, вы уже видели это в действии или даже делали это сами. Это очень просто, так как это обычное отжимание с использованием кулаков или всех пальцев вместо ладоней.

Это упражнение укрепляет ваше запястье, а также пальцы. Если для начала вам сложно на твердом грунте, то выполняйте это на мягком полотенце для каждой руки.

4) Упражнения для захвата рук

Еще одно простое и распространенное упражнение для укрепления рук - это использование устройства, называемого ручным захватом (см. Здесь 5 лучших захватов для рук). Он позволяет непрерывно сжимать и прикладывать давление к устройству рычажного типа, что обеспечивает дополнительное сопротивление. Некоторые другие преимущества включают:

  • Укрепляет мышцы предплечий
  • Повысьте выносливость рук
  • Повышает ловкость (умение выполнять задания руками)
  • Просто выполнять это упражнение в любое время и в любом месте
  • Улучшает вашу способность выполнять повседневные задачи, такие как переноска вещей, набор текста, письмо и т. Д.

5) Тонкие перчатки на тяжелой сумке

Это небольшой совет, который я почерпнул в тренажерном зале Ten Goosen’s в Ван-Найсе. Такие, как Хесус Сото Карасс, Хосе Луис Кастильо и Андре Берто, внедрили это в свой тренировочный режим.

  1. Возьмите пару садовых перчаток, которые можно купить очень дешево, и отрежьте кончики пальцев.
  2. Убедитесь, что ваши руки надежно и правильно обернуты.
  3. Бейте тяжелую грушу только прямыми ударами и не вкладывайте всю свою силу в удары, потому что вы можете повредить запястье и руки.
  4. Если вы хотите делать хуки и апперкоты, то используйте тот же метод с двойным концом.

Использование больших перчаток, безусловно, укрепит ваши руки, но они не повлияют на суставы, а вот это упражнение поможет. Вы можете посмотреть видео, где Рики Фунез демонстрирует это упражнение здесь.

Нажмите здесь, чтобы сравнить 10 тяжелых боксерских груш с самым высоким рейтингом

Здание Rock Solid Hands

Многие бойцы рано ломают руки и часто из-за того, что не применяют техники укрепления рук в свой тренировочный режим.Известно, что у Паули Малиньяджи и Флойда Мэйвезера-младшего хрупкие руки, что ограничивает их силу удара, потому что они, как правило, не завершают свои удары.

По возможности старайтесь кондиционировать руки, так как многие методы просты и не требуют дорогостоящего оборудования. Вскоре ваша кожа станет жесткой, и ваши кулаки станут твердыми, что позволит вам наносить более сильные удары, в то же время значительно снизив вероятность получения травмы.

-------------------------------------------------- ---
Чтобы получить максимальную отдачу от ваших тренировок, я настоятельно рекомендую следующие статьи:

Как увеличить силу удара
10 советов по улучшению боксерской работы ног
Основы бокса
10 лучших Тяжелые боксерские груши
10 лучших боксерских перчаток

Как сделать резной резиновый штамп своими руками

Примечание редактора: если вы хотите получить еще больше навыков штамповки, посетите наш онлайн-семинар:

Он поможет вам раскрыть скрытые творческие способности и развить свои художественные навыки с помощью семи глав, содержащих примеры, видео, рассказы, упражнения и уроки по таким техникам, как рисование, рукописный ввод, смешанный коллаж и многое другое.После того, как вы повысите свои навыки, вам будет предложено 31 подсказка с примерами. Вы заполните свой альбом для рисования рисунками, коллажами и картинами, раскрывая свой талант и укрепляя свою творческую уверенность.

Нажмите кнопку воспроизведения ниже, чтобы просмотреть мастерскую.

-Николь С.

Теперь о Лизе:

Вам не нужно быть художником или уметь рисовать или рисовать, чтобы заполнить страницы альбомов интересными, личными и хорошо продуманными работами.На выполнение упражнений и подсказок уходит от 10 до 30 минут, и вы будете работать в своем собственном темпе на протяжении всего курса, поэтому вам не понадобится много времени, чтобы раскрыть свой художественный гений и создать произведения искусства на бумаге, которые не только красиво, но и являются личным выражением вашего уникального опыта.

2006 год был для меня отличным годом с точки зрения ремесла. Недавно я обнаружил жемчужину веб-сайта, который предоставил производителям платформу для продажи своих товаров ручной работы (Etsy!), И я обнаружил, что меня все больше и больше поражают все замечательные блоги о ремеслах, которые появляются. Хотя у меня было много друзей по работе и в школе, я не знал никого (лично), кто не спал до утра, работая над швейным проектом или пытался научиться вязать крючком, просмотрев одно и то же видео на YouTube 20 раз. Чтение блогов о ремеслах и просмотр Etsy заставили меня чувствовать себя менее странно. Были и другие люди, похожие на меня, и я почувствовал воодушевление принять активное участие в развитии своего творчества, изучая новые навыки.

2006 был также первым разом, когда я попробовал свои силы в резьбе по штампам, основываясь на учебнике, который я видел в чьем-то блоге.И я героически проиграл. Я хотел сделать его простым, вырезав силуэт головы слона, но он получился удивительно фаллическим, и я разрезал два пальца. Мой сосед по комнате подумал, что это было весело, и в течение недели или двух ни одно письмо или случайная бумага в квартире не были защищены от неудачных штампов.

Оказывается, правильные инструменты, резина для резьбы и простая конструкция имеют решающее значение. Надеюсь, вам понравится этот урок. Я хотел бы прочитать его, когда впервые учился!

-лиса риос

что получить:

- Резина для резьбы (я использовал скоростную резьбу спидбола)
- Инструмент для резьбы с лезвиями №1 и №5 (также спидбол)
- Карандаш
- Ластик
- Обычная белая бумага
- Подушечки для штампов - они поставляются в упаковке разных цвета и меньше 10 долларов!
- Ремесленный нож - нам очень нравится этот
- Правитель
- Деревянный диск или блок - отличные (по желанию)
- Крепкий клей - это один из самых жестких клеев! (по желанию)
-Мешок из муслина - эти идеально подходят (по желанию)

что делать:

1.Нарисуйте простой дизайн на листе бумаги и вырежьте его. Используйте линейку для приблизительного расчетного размера и используйте нож для поделок, чтобы вырезать кусок резины. Например, мой дизайн был 1,75 дюйма, поэтому я вырезал кусок резины размером 2 дюйма.

2. Положите рисунок лицевой стороной вниз на резину для резьбы и отполируйте обратную сторону рисунка ногтем или ластиком. Осторожно поднимите сторону бумаги, чтобы увидеть, насколько хорошо она переносится, и продолжайте полировать по мере необходимости.

3. После того, как вы закончили перенос, наденьте лезвие №1 на резец и медленно прорежьте по внешней стороне перенесенного рисунка. Имейте в виду, что мы вырезаем негативное пространство (часть вашего дизайна, которую вы не хотите штамповать на поверхности).

4. После того, как вы прорежете внешнюю часть дизайна, поместите лезвие № 5 (большее) на инструмент для вырезания и закончите вырезать все негативное пространство вокруг дизайна.

5. Обратите внимание, что этот следующий шаг не является обязательным, но я считаю, что он приведет к более чистой и профессиональной отделке вашего штампа. Используя нож для поделок, аккуратно выровняйте негативное пространство, сделав неглубокий надрез параллельно поверхности резины для резьбы.

6. Затем поместите лезвие №1 на режущий инструмент и вырежьте буквы. Для надписи, которую я использовал в этом дизайне, требовался только один неглубокий проход резьбы.Супер просто!

7. Когда вы закончите вырезать свой дизайн, почистите / сдуйте всю резиновую пыль и нанесите на штамп обычную подушечку с красящими чернилами, чтобы сделать образец печати. Если на вашем тестовом отпечатке обнаружились какие-либо части резины, которые вы не планировали, вырежьте их, пока не получите красивый чистый отпечаток!

Мне нравится прикреплять свои нестандартные штампы к деревянному бруску. Он не только фантастически выглядит, но и обеспечивает равномерное давление, когда вы нажимаете на штамп.Для этого с помощью ножа срежьте резину, которая не помещается на поверхности вашего деревянного блока (мне пришлось превратить квадрат в круг), и используйте прочный клей, например суперклей, эпоксидную смолу или E6000. . Не забудьте проштамповать верхнюю часть деревянной поверхности перед тем, как приклеить резину!

Разве это не самый милый подарок ?!

Полезные советы:
- Мелкие пропилы позволяют лучше контролировать режущий инструмент, особенно для начинающих. Убедитесь, что вы режете под углом менее 45 градусов.
-Всегда отрезать от себя. Кажется очевидным, но знаете ли!
- Легко перемещайтесь по кривым, вращая резину, а не режущий инструмент во время резьбы. Иногда помогает подложить лист бумаги под резину для резьбы, чтобы упростить поворот.
- Начинающим я рекомендую использовать простое слово или короткую фразу внутри основной геометрической формы, как на рисунке выше.

Основы рукописного ввода: Учебное пособие для начинающих

Каждый день и везде вас окружают письма и письменные сообщения.От логотипов до плакатов, рекламных щитов, футболок или обложек книг - письма не только рассказывают историю, но и вызывают определенные эмоции. Что, если бы вместо использования уже существующего шрифта вы могли бы нарисовать красивую надпись от руки, полную индивидуальности?

Андреа Стэн, он же Mky

. Даже если вы уже окунулись в бесконечную вселенную рукописных надписей или подумали о том, чтобы попробовать, но не знаете, с чего начать, вы находитесь в правильном месте! Мы собираемся взглянуть на основы, которые вам понадобятся, чтобы начать это замечательное путешествие по рукописному письму.

Я пишу от руки чуть больше года, и все началось, когда в Instagram появилась еженедельная задача, и я решил записаться. Раньше я играл с каллиграфией, но не совсем понимал, в чем разница между этим и ручным шрифтом. У меня не было опыта, я никогда не ходил на занятия, никогда не видел, чтобы кто-то делал это вживую. Я просто подумал, что это будет весело - и это было! С тех пор я пишу почти ежедневно, и освоение этого навыка было одним из лучших вещей, которые я когда-либо делал!

К концу этой статьи вы будете знать основы ручного письма и будете уверены, что сможете создавать свои собственные произведения!

Что такое надпись от руки?

Многие путают рукописный ввод, каллиграфию, набор текста и дизайн шрифта и используют термин «шрифт» или «типографика» для обозначения всего этого.

Пример красивого шрифта, разработанного Джессикой Хиш

Типовой дизайн

Дизайн шрифтов - это процесс создания шрифтов, которые могут использовать все мы. Дизайнер шрифтов создает системы букв, следя за тем, чтобы все буквы алфавита работали вместе в бесконечных комбинациях.

Набор текста просто означает размещение шрифта, созданного дизайнером шрифта, в заданном макете. Это может быть как простая черно-белая газета, так и сложная, как типографская брошюра.

Раньше это делали вручную. Сегодня мы все делаем на компьютере.

Динамичный и уникальный набор от известного российского дизайнера Алексея Бродовича

Каллиграфия

Каллиграфия - безупречный, почерк шикарный. После многих лет практики каллиграфы используют мышечную память, чтобы усовершенствовать свой стиль, чтобы в следующий раз, когда им будет поручено создать, например, приглашение на свадьбу, они могут идеально написать всю копию с первой попытки. Хотя рукописные надписи часто имитируют каллиграфию, процесс, стоящий за ними, сильно отличается.

Ручная надпись

Наконец, рукописный ввод - это искусство рисования букв, которое может принимать разные формы и размеры, от традиционных букв до сложных, подробных и не столь очевидных. Это можно сделать в любом стиле, на любом материале, на любых носителях.

Несмотря на то, что нет правил для рукописного ввода, все же есть рекомендации, которые мы должны принять во внимание.

Как начать писать от руки
-

Прежде чем мы начнем, давайте кратко рассмотрим, как можно использовать рукописный ввод.Вы можете быть удивлены, увидев, сколько существует способов использовать этот вид искусства!

Обложки книг Мки

1. Приобретите инструменты

Чтобы научиться писать письма, не нужны никакие причудливые инструменты. Когда я начал писать надписи, я подумал, что мне нужны самые дорогие и профессиональные ручки, судя по всем этим супер-пуперским снимкам из Instagram. Я купил кучу кистей и ручек, которыми, наверное, пользовался… пять раз?

Единственные инструменты, которые вы действительно будете использовать, - это карандаш, бумага, ластик и линейка.Если вы хотите, чтобы ваши надписи выглядели каллиграфически, подумайте об использовании подходящих каллиграфических инструментов (например, кистей или перьев), но вы можете обойтись и без них (подробнее об этом позже).

Если вы хотите перенести свои надписи на цифровой носитель, есть несколько способов сделать это. Чтобы начать работу в цифровом формате с нуля, используйте для рисования графический планшет или iPad Pro и Apple Pencil. Или отсканируйте свою часть и отредактируйте ее в Photoshop или Illustrator, используя встроенную функцию трассировки, или самостоятельно обведя ее с помощью инструмента «Перо».

2. Знать о конструкции и связи букв

Ориентиры очень важны в процессе рисования букв. Они помогают сохранить правильные пропорции букв, чтобы они гармонично взаимодействовали друг с другом.

by Mky

Линия восходящего элемента показывает, какой длины должен быть восходящий элемент строчной буквы (например, l, h, b). Высота заглавной буквы - это высота заглавной буквы. Высота по оси x - это высота строчной буквы и линии, на которой находится перекладина.Базовая линия - это место, где упираются все буквы. Строка нижнего регистра показывает, какой длины должен быть нижний регистр строчной буквы (например, p, j, g).

В некоторых случаях вам придется немного игнорировать эти направляющие и произвести некоторые оптические настройки.

Вот техника, которую я узнала от Мартины Флор. Независимо от того, какой стиль букв вы используете, мы работаем с несколькими основными формами, которые она называет «материнскими формами». У нас есть прямоугольные формы (например, буквы H или E), треугольные формы (например, буквы V или A), округлые формы (например, буквы O или C), а также их комбинация.

by Mky

Если у вас есть все эти формы на одной базовой линии, все одного и того же размера, круг и треугольник будут выглядеть значительно меньше прямоугольника. Почему? Потому что квадрат всей границей касается базовой линии и высоты крышки, а круг и треугольник - нет.

Даже если технически они одного размера, оптически это не так. Это когда вы используете свои глаза и инстинкты, чтобы увеличить эти буквы чуть выше базовой линии и высоты верхнего края. Насколько их следует увеличить? Что ж, решать вам! Со временем вам станет легче, пока вы не начнете делать это, даже не задумываясь.То же правило распространяется и на строчные буквы.

3. Изучите анатомию букв

Прежде чем погрузиться в собственно буквенное обозначение, важно знать наиболее часто используемые термины, чтобы в следующий раз вы могли назвать «маленькую вещь на конце строчной буквы» ее собственным именем - терминалом. Узнав эти термины, вы сможете поговорить с кем угодно на эту тему.

Вот те, которые вы будете использовать чаще всего:

by Mky

4. Выберите стиль надписи

Вот где мы сходим с ума! Как леттер, вы должны знать все стили, чтобы выбрать тот, который лучше всего подходит для вашего текущего проекта.Знание основных стилей поможет вам создавать бесконечные вариации одной и той же буквы.

У нас еще есть или правил, по которым можно играть, но ваше воображение может сойти с ума!

Самое важное правило, о котором следует помнить, - разборчивость. Вы можете создать самую изысканную, причудливую букву E, но, в конце концов, если ее сложно распознать как E, вы потерпели неудачу. Поскольку не существует единственного правильного способа нарисовать букву E (кроме ее основного каркаса, который все еще можно изменить), нам решать, как ее нарисовать.

Прекрасный пример динамичных и праздничных засечок от Alix Northrup

Готовы? Вот так!

Надпись с засечками

Засечки - это небольшая линия, прикрепляемая в конце строки буквы. Первоначально он был изобретен для облегчения разборчивости, но дизайнеры и писатели много-много раз изобретали и изобретали его заново, создавая действительно забавные и интересные засечки.

В этой категории есть много других стилей. У нас есть засечки старого стиля, переходные засечки, дидон или современные засечки, глифические засечки или плоские засечки.Эй, правда?

Давайте посмотрим, как все это выглядит:

by Mky

И вот несколько примеров всех способов их использования:

by Mky
Надпись без засечек
Простые, но жирные буквы без засечек. Поиграйте со своей высотой x, чтобы получить более динамичный вид. Работа Ольги Музикан.

«Без» означает «без». Таким образом, эта категория букв содержит типографику, в которой нет линий, прикрепленных к концам каждой формы буквы. Шрифт без засечек часто используется для передачи более современного стиля.

Несмотря на то, что эти буквенные формы имеют более простую структуру, чем шрифты с засечками, есть еще несколько творческих способов сделать это. Вы можете подумать, что мало что можете сделать с такой простой задачей, но позвольте мне доказать, что вы ошибаетесь!

by Mky

Давайте посмотрим на некоторые из них в действии:

by Mky
Надпись и кисть
Супер чистые и милые монолинии. Иногда лучше меньше, да лучше! Работа Дженни Найман.

Буквенные обозначения и надписи кистью относятся к буквенным формам, которые связаны друг с другом.Он может быть очень формальным и элегантным, игривым или даже супер дрянным. Этот стиль имитирует каллиграфию, но вместо того, чтобы рисовать буквы одним движением руки, как в каллиграфии, вы рисуете буквы из множества маленьких штрихов карандаша, чтобы создать этот вид.

Самое важное правило, о котором следует помнить, заключается в том, что ход буквы вверх всегда тонкий, а ход вниз всегда толстый. Вверх тонкие, вниз толстые. Вы минимизируете давление пера на подъемы, вы нажимаете и создаете большее давление на спусках.Вверх тонкие, вниз толстые. Вверх тонкие, вниз толстые. Это всего лишь четыре слова, которые нужно запомнить!

Вы также можете поиграть с кистью или другими наконечниками, чтобы почувствовать мазок, чтобы знать, что вам нужно имитировать.

by Mky

Это три основных стиля букв. Измените их, как вам нравится, и получите действительно сумасшедшие, напуганные буквы.

Сделайте буквы очень тонкими или очень толстыми. Инвертируйте веса, чтобы получить это прекрасное ощущение. Добавьте сверхтяжелый контраст.Используйте действительно сумасшедшие засечки или завитки.

Отличный пример объединения всех стилей букв в одном изделии от Джессики Молина.

На самом деле нет предела тому, чего вы можете достичь. Просто получайте удовольствие!

5.

About the author

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
