Все о том, как выбрать силовой кабель

Выбирая силовой кабель, важно определиться с требуемыми параметрами изделия, его предназначением, материалом изготовления.

Силовые кабели серийного производства могут иметь различное число жил (от одной до тридцати семи), их сечение (от 0,5 до 600 кв. мм) и быть рассчитанными на разное рабочее напряжение. В отличие от проводов, изоляция которых предназначена для использования в сетях напряжением до трех киловольт, силовые кабели не имеют ограничений по этому параметру.

Кабельная продукция, помимо изоляции токопроводящих жил, имеет общую оболочку, изготавливаемую из поливинилхлорида, винипласта, резины или других материалов. Для защиты изделий от воздействий окружающей среды в конструкцию кабелей могут вводиться дополнительные элементы, такие как хлопчатобумажная и металлическая оплетка, броня, поясная изоляция, специальные заполнители и т.д.

Выбор материала токопроводящих жил

Перед тем как выбрать силовой кабель, изначально необходимо определиться с электропроводящим материалом. Жилы могут быть алюминиевыми или медными. Медь превосходит алюминий практически по всем параметрам за исключением цены. Она обладает лучшей проводимостью и большей коррозионной стойкостью, а также повышенными прочностными характеристиками.

Минусом алюминиевых жил является их быстрое окисление при контакте с воздухом, в результате чего образуется окисная тугоплавкая пленка, которая обладает очень низкой электропроводимостью. В итоге нарушаются контакты в местах соединений жил, они сильно нагреваются и со временем могут начать искрить или вовсе сгореть.

Если алюминиевые кабели крепятся винтовыми зажимами, сказывается еще их один недочет – невысокий предел текучести, что со временем ослабляет контакт. Кроме того, очень важно помнить, что не допускается прямое соединение медных и алюминиевых проводников, поскольку они формируют гальваническую пару. В результате алюминий подвергается действию электрической коррозии и постепенно разрушается.

Выбор сечения проводников

Если кабель используется при высоких токовых нагрузках, сечение токопроводящих жил определяется расчетным путем, исходя из подключаемой мощности.

На практике применяют правило, согласно которому для однокиловаттной нагрузки требуется проводник сечением не менее 1,57 кв.мм. Ориентировочный расчет сечения должен производиться с учетом того, что медь и алюминий имеет разную степень электропроводимости. Поэтому алюминиевая жила площадью сечения один квадратный миллиметр способна выдерживать ток 5 А, а медная – 8 А.

Желательно выбирать сечение жил силового кабеля «с запасом», что повысит уровень безопасности. Также требуется согласование сечения жил с максимальным уровнем фактической нагрузки, с током автоматических защитных предохранителей, устройств защиты от короткого замыкания.

Выбор марки силового кабеля

Чтобы знать, как подобрать силовой кабель правильно, необходимо знать характеристики наиболее распространенных марок. В зависимости от требуемых электрических, технических параметров и условий эксплуатации производится выбор конкретного типа продукции.

ППВ – двух- либо трехжильный медный провод площадью в разрезе 0,75-4 квадратных миллиметра в ПВХ изоляции и разделительным каркасом, рассчитанный на напряжение до 380 вольт. Предназначен для использования в силовых и осветительных линиях при условии неподвижной открытой прокладки.

АППВ – то же, что и ППВ за исключением использования алюминиевых проводников площадью 2,5-6 квадратных миллиметров в разрезе.

ВВГ – силовой медный кабель с одной-четырьмя жилами сечением 1-50 квадратных миллиметров в ПВХ изоляции и оболочке из поливинилхлорида. Может применяться для монтажа электрических сетей в помещениях с любым значением влажности воздуха.

ПВС – гибкий медный провод, имеющий от 2 до 5 скрученных отожженных жил с площадью в разрезе 0,75-10 квадратных миллиметров в изоляции и оболочке из ПВХ-пластиката. Используется для производства удлинителей, при подключении электроинструмента, бытовых приборов, кондиционирующих устройств, мощных осветительных систем к питающей сети.

ВБбШв – медный кабель с двумя-пятью жилами сечением 1-240 квадратных миллиметров в герметичной ПВХ изоляции и оболочке с броневым слоем из стальных оцинкованных полос. Предназначен для прокладки силовых линий с повышенной опасностью механических повреждений.

NYM – силовой кабель, включающий в себя одну-четыре жилы из меди сечением 1-50 квадратных миллиметров в негорючей наружной и мелонаполненной промежуточной оболочке. Применяется для скрытой или открытой прокладки электросетей бытового и производственного назначения как внутри помещений, так и на открытых местностях.

КГ – силовой кабель с многопроволочными медными жилами в резиновой изоляции и оболочке. Используется при необходимости в повышенной гибкости кабеля.

Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

• материал жилы;
• конструкция;
• сечение;
• толщина жильной изоляции;
• толщина оболочки;
• маркировка;
• расцветка жил;
• упаковка;
• сертификат;
• состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

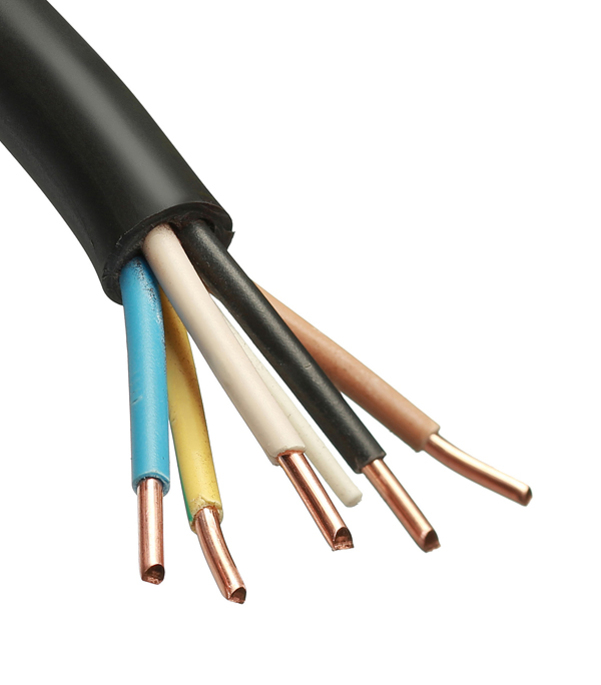

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

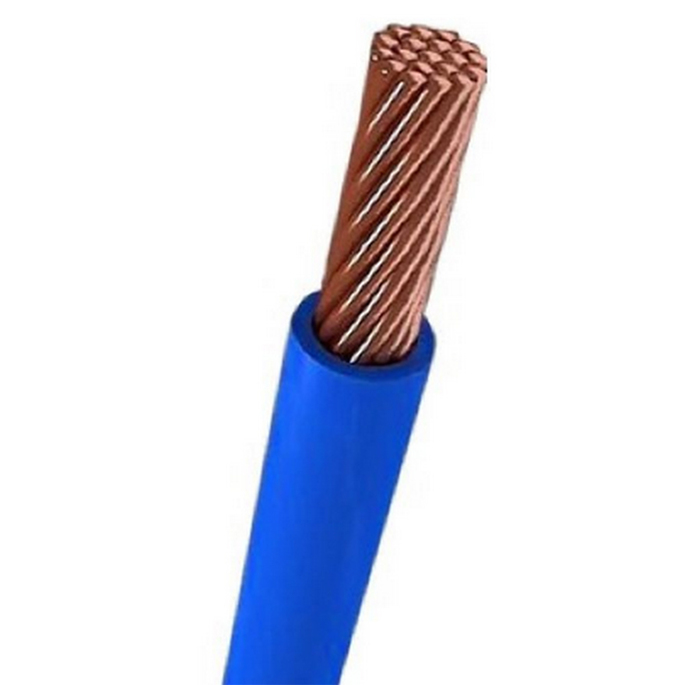

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

• Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
• Название завода-изготовителя.
• Год выпуска.
• Количество жил.
• Сечение.
• Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

• наименование завода или товарный знак изготовителя
• марка (обозначение) продукции
• ГОСТ или ТУ
• дата выпуска
• число отрезков с их длиной
• номер барабана
• вес проводника
• знак соответствия
• отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм².  Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

• ВВГ — основной тип с виниловой изоляцией и оболочкой;
• ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;

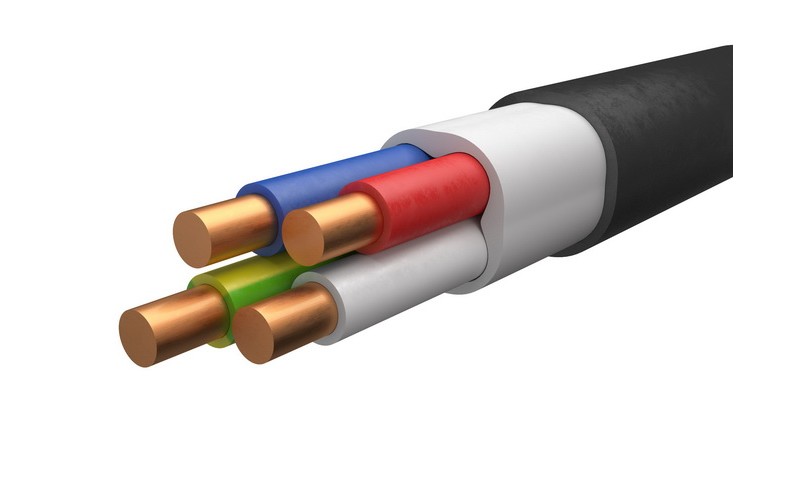

• ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
• ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

• Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
• Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
• Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
• Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
• Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

• Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
• Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
• В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

• автоматы защиты и УЗО;
• монтажные коробки и подрозетники;
• розетки и выключатели;
• гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
• изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

7 советов по выбору силового кабеля для частного дома

Natalia | 04.12.2018 | Обновлено 06.12.2018| Электропроводка | 4 694 просмотров | Комментариев нет

Содержание статьи

Сложно представить себе жизнь современного человека без электричества. Большинство бытовых и рабочих процессов без него было бы выполнить очень сложно или вообще невозможно. Для обеспечения всех нас электричеством сооружаются мощные электростанции и прокладываются километры линий электропередач. Чтобы подключить собственное жилище к электричеству, остается дело за малым – выбрать силовой кабель для частного дома, по нему электроэнергия и будет попадать к конечному потребителю. Электричество – это не только благо, но и источник повышенной опасности, так что процессу выбору стоит уделять максимум внимания. Разбираемся с основными моментами.

№1. Строение силового кабеля

Силовые кабели низкого напряжения рассчитаны на 10-35 кВ, а кабели высокого напряжения —  на 110-750 кВ и более. Понятно, что при таком диапазоне возможных значений, кабель не может иметь унифицированную структуру, но кое-какие общие элементы есть во всех образцах. Речь идет о токопроводящих жилах (ТПЖ), их защитной оболочке и общей (поясной) изоляции. Как правило, строение кабеля намного более сложное и включает массу дополнительных элементов.

Обычно в кабеле от 3 до 5 токопроводящих жил, каждая из них может быть выполнена из одной (монолитные, однопроволочные кабели) или нескольких переплетенных проволок (многопроволочные). Между проволоками в одной жиле изоляции нет. Чем больше проволок в одной жиле, тем более гибким будет кабель, что важно для некоторых участков.

Жилы заточены в индивидуальную изоляцию, находятся в кабеле параллельно или в скрученном виде. Выполняются они из алюминия или меди, второй вариант лучше по всем параметрам. Алюминиевые жилы с площадью сечения менее 35 кв. мм и медные с площадью до 16 кв. мм делают из одной проволоки. При площади сечения 300-800 кв. мм для алюминиевых жил и 120-800 кв. мм для медных используют несколько проволок. Для промежуточных значений могут использоваться как монопроволочные жилы, так и многопроволочные. Также в кабеле часто присутствует нулевая жила и провод заземления. Площадь сечения нулевой жилы меньше, чем токоведущих.

Жилы заточены в общую изоляцию, поверх нее может располагаться экран, который дополнительно укрепляет изоляцию, но его основная задача – ослабление электромагнитных лучей. Если прокладка кабеля будет осуществляться в сложных условиях, то может использоваться броня или оплетка.

Структура кабеля, используемые материалы для изоляции и защиты существенно отличаются в зависимости от того, как производится монтаж – в земле, в помещении, на открытом воздухе. Сечение кабеля будет зависеть от потребляемой мощности электроприборов в доме. Все эти параметры подбираются и рассчитываются индивидуально. Общими требованиями остаются максимальное качество, долговечность и надежность. Наверное, нет смысла объяснять, что может случиться при использовании некачественного кабеля. Чтобы быть уверенным в собственной безопасности и комфорте, используйте продукцию проверенных производителей. Компания РКБ уже сделала такой отбор за нас – поставщик предлагает широчайший ассортимент кабельной продукции от зарекомендовавших себя производителей. Благодаря наличию многочисленных филиалов и собственных складов, доставка осуществляется в предельно короткие сроки. В случае чего, сотрудники помогут подобрать кабель необходимой марки.

№2. Материал жил

Жилы делают из алюминия или меди.

К преимуществам медных жил стоит отнести:

• более высокий уровень проводимости тока (в 1,7 раз выше) и более низкое сопротивление, чем у алюминия. При одном и том же сечении медная жила выдерживает более серьёзные нагрузки;
• более высокая коррозионная стойкость, чем у алюминия;
• более высокая прочность;
• более высокая пластичность меди позволяет ей оставаться неповрежденной даже при сильных перегибах. Даже одножильные провода выдерживают значительные деформации. Что уж говорить о многожильных;
• простота пайки и сварки – дополнительные материалы не потребуются.

Главный минус кабеля с медными жилами – его цена. Более того, медь тяжелее алюминия почти в 3 раза. Даже несмотря на эти недостатки, медь считается более приемлемым вариантом, а высокая цена с лихвой окупается долговечностью и надежностью.

Алюминий до недавнего времени был фаворитом в сфере производства кабелей и проводов. Среди всех металлов он четвёртый по электропроводности. Уступает алюминий золоту, серебру и меди.

К плюсам алюминиевых жил отнесем:

• низкая стоимость;
• минимальный вес;
• химическая устойчивость.

Этого хватило, чтобы алюминий стал массово использоваться при электрификации. Сегодня правилами ПУЭ в быту запрещено использовать кабель с алюминиевыми жилами сечением менее 16 кв. мм, так как он не обладает достаточной гибкостью, чтобы его можно было согнуть под прямым углом. Алюминий при контакте с воздухом образует тугоплавкую непроводящую ток пленку, которая может нагреться до такой степени, что начнет искрить. Низкий предел текучести приводит к тому, что со временем крепления винтовыми зажимами могут ослабевать. Силовой кабель с жилами более 16 кв. мм более гибкий, но его используют только тогда, когда надо сэкономить. Срок службы меньше, чем у аналогов с медными жилами.

Соединять напрямую медь и алюминий нельзя – в такой паре постепенно начнет окисляться алюминий.

№3. Тип изоляции

В силовых кабелях каждая жила получает индивидуальную изоляцию, плюс есть еще и общая, или поясная изоляция. Внутренняя изоляция необходима для предотвращения контакта между жилами, наружная дает дополнительную защиту и удерживает все жилы вместе.

Выбор изоляционного материала зависит от того, каким образом будет эксплуатироваться кабель. Оценивать необходимо следующие параметры:

• механическая прочность особенно важна, когда речь идет о надземном монтаже кабеля;
• устойчивость к ультрафиолетовым лучам. Есть материалы, которые под воздействием солнца постепенно становятся хрупкими. Такие кабели без дополнительной защиты нельзя использовать для надземного монтажа;
• устойчивость к высоким температурам. Жила при прохождении через нее тока нагревается. Надо, чтобы изоляция могла выдерживать как стандартный нагрев, так кратковременные перегрузки;
• устойчивость к низким температурам. На холоде некоторые материалы становятся очень хрупкими и теряют свои основные свойства;
• максимально допустимое напряжение. Практически все изоляционные материалы выдерживают напряжение до 1000 В, поэтому когда речь идет о частном доме, на этот параметр можно не обращать внимания.

Изоляция может быть выполнена из следующих материалов:

• бумага с пропиткой из вязких смол, или канифоли с маслом, — один из наиболее старых вариантов изоляции. Она выдерживает экстремальные условия эксплуатации, высокое напряжение, стоит недорого, но такой кабель нельзя прокладывать на участках с большим уклоном. При перепаде высот более 25 м используют кабель с нестекающими пропитками. Изоляция боится влаги, поэтому ее необходимо заключать в защитную оболочку;
• резиновая изоляция хорошо себя показывает в сетях с постоянным током до 10 кВ и с переменным током до 1 кВ. Позволяет получить максимально гибкий кабель, устойчивый к отрицательным температурам;
• изоляция из поливинилхлорида (ПВХ) выдерживает низкие и высокие температуры, вплоть до +90⁰С, устойчива к влаге и агрессивным веществам. На солнце материал постепенно портится, но благодаря специальным добавкам удалось создать изоляцию с повышенной устойчивостью к морозу, горению и солнцу;
• изоляция из сшитого полиэтилена (СПЭ). В такой изоляции кабели получаются легкими и гибкими. Покрытие не боится влаги.

Кроме внешней изоляции, может присутствовать слой металла. Это т.н. бронирование, которое позволяет сделать кабель максимально устойчивым к механическим нагрузкам. Бронированный кабель укладывают в подвижных грунтах и под автодорогами.

№4. Сечение силового кабеля

Выбор сечения кабеля зависит от того, какую мощность будут потреблять все приборы и осветительная техника в доме. Чем выше мощность, тем толще должен быть кабель, чтобы выдерживать пропускаемый ток без значительного нагрева. Когда говорят о сечении силового кабеля, имеют в виду сечение токопроводящих жил, а не диаметр всего кабеля вместе с защитными оболочками.

Расчет необходимого сечения можно выполнить по следующей упрощенной схеме:

• составить схему будущей или существующей проводки, отметить все точки потребления электроэнергии, определить их мощность;
• суммировать мощность всех приборов. Таким образом мы получаем максимальную внутреннюю нагрузку;
• не забывайте учесть, что в будущем может быть куплена новая техника. Также старая техника может быть заменена на новую и более мощную;
• когда расчет потребляемой мощности произведен, остается поделить это значение на напряжение сети (220 или 380 В), чтобы в итоге получить силу тока, которую должен будет выдерживать силовой кабель;
• электропроводность медной жилы выше, чем алюминиевой, поэтому при том же сечении она может проводить ток более высокой силы. Специальные таблицы помогают найти оптимальное значение сечения для медных и алюминиевых жил при разном способе монтажа.

Отдавайте предпочтение кабелю с заземлением. Если в доме планируется установка электрической плиты, то лучше брать кабель с сечением более 10 кв. мм. Если сомневаетесь в правильности выполненных подсчетов, лучше сразу посоветоваться с профессионалами, которые подскажут и оптимальное сечение, и тип кабеля, основываясь на особенностях потребления электроэнергии.

Эксперты рекомендуют проверять соответствие заявленного сечения действительному. Часто малоизвестные производители обманывают покупателя, причем все это в рамках закона. ГОСТом предусмотрен допуск, а для некоторых кабелей он достигает 15-30%.

№5. Маркировка силовых кабелей

Взглянув на маркировку кабеля, опытный человек сразу скажет, из чего его сделали, и в каких условиях его лучше всего применять. Согласно отечественному ГОСТу, предусмотрена буквенная маркировка:

• первая буква указывает на то, из какого металла выполнены токоведущие жилы: для алюминия – А, для меди обозначение отсутствует;
• вторая буква – это материал исполнения изоляции. Если это пропитанная смолами бумага – Ц (иногда маркировка может отсутствовать вовсе), если негорючая резина – НР, если ПВХ – В, если полиэтилен – П, сшитый полиэтилен — Пв;
• третья буква – особенности внешней оболочки жил: А – алюминий, С – свинец, П – полиэтилен, В – поливинилхлорид;
• четвертая буква указывает на тип брони при ее наличии: К – оцинкованная проволока круглая, П – оцинкованная проволока плоская, БбГ – стальная лента профилированная, Б – ленты из стали, Бн – ленты из стали с негорючим покрытием;
• пятая буква – это материал исполнения наружного покрова, например, полиэтиленовый шланг (Шп), или негорючий состав (Н). При его отсутствии наружного покрова в маркировке ставят Г;
• шестая буква указывает на различные дополнительные характеристики. Например, есть кабель, который не горит (нг).

Кабель может быть без брони, тогда и в маркировке не будет соответствующего символа. Выше приведены часто встречающиеся варианты исполнения ключевых элементов, но в маркировке можно увидеть и другие буквы, значение которых представлено в таблице.   Маркировка наносится на кабель с шагом 1 м.

В маркировке есть и цифровые обозначения, которые указывают на количество жил и площадь сечения, а также на наличие нулевой жилы и ее сечение. Например, кабель с тремя жилами сечением по 1,5 кв. мм маркируют, как 3*1,5, а при наличии нулевой жилы вы увидите знак плюса, после которого в точно таком же виде, что и для токоведущего кабеля, обозначается количество и сечение для нулевой жилы.

Силовой кабель иностранного производства маркируется иначе. Так, например, буквой Y обозначают изоляцию из ПВХ, С – медный экран, НХ – изоляцию из сшитого полиэтилена, RG – наличие брони.

Допустим, перед нами силовой кабель ВВГ. Это значит, что он медный, так как отсутствует первая буква А. Жилы в нем изолированы поливинилхлоридом, из него же выполнена и общая изоляция, а наружного покрова тут нет.

№6. Популярные виды силовых кабелей

Различных модификаций силовых кабелей огромное множество, но в частном строительстве особенным спросом пользуются лишь некоторые типы изделий. Их и рассмотрим.

ВВГ

Жилы могут состоять из одной проволоки или из нескольких, всего в кабеле от 1 до 5 жил, сечение жилы – 1,5-260 кв. мм. Продается в бухтах длиной по 100-200 м, окрашен, как правило, в черный цвет, реже – в белый.

ВВГ выдерживает от -50 до +50⁰С, может работать в условиях повышенной влажности, он прочный, стойкий к воздействию агрессивных химических веществ. Кабель не очень гибкий. Чтобы повернуть его под прямым углом, необходимо предусмотреть плавный изгиб, равный 10 диаметрам сечения.

У этого популярного вида кабеля есть несколько модификаций:

• ВВГнг – кабель в защитном кожухе, который обеспечивает максимальную стойкость перед огнем;
• АВВГ – тот же ВВГ, только с алюминиевыми жилами;
• ВВГп отличается плоским сечением кабеля, в некоторых случаях такой вариант более удобен в плане монтажа;
• ВВГз – кабель с дополнительным слоем ПВХ или резины между изоляцией и защитным кожухом.

Кабель данного типа подходит для монтажа сетей до 1000 В и частотой до 50 Гц, часто используется для наземного и подземного подвода электричества к дому.

NYM

Это зарубежный аналог отечественного кабеля ВВГ. Для его производства используют только медные жилы, профиль только круглый. Между индивидуальной и общей изоляцией находится слой из мелованной резины, благодаря чему кабель получает дополнительную огнестойкость.

Кабель состоит из 2-5 жил, рассчитан на напряжение до 660 В, выдерживает нагрев до +70⁰С и отличается еще более высокой гибкостью, чем кабель ВВГ: радиус изгиба NYM – всего 4 диаметра кабеля.

NYM можно укладывать под землей, но лучше использовать гофротрубу. Солнечных лучей кабель боится.

ВБбШв

Кабель с 1-5 медными жилами сечением 1,5-240 кв. мм. Внутренняя и внешняя изоляция выполнены из ПВХ, полость между ними также заполнена ПВХ. Для усиления используются две стальные ленты, которые обматывают кабель и прячутся под наружной оболочкой. Зазоры между витками первой ленты скрываются под витками второй ленты. Кабель рассчитан максимум на 1000 В, может эксплуатироваться в широком диапазоне температур, как и ВВГ. Радиус изгиба равен 10 диаметрам.

К модификациям данного кабеля относятся:

• АВБбШв с алюминиевыми жилами;
• ВБбШвнг с негорючей изоляцией;
• ВБбШвнг-LS – кабель, изоляция которого не горит, а при тлении выделяет минимум дыма.

Кабель можно монтировать под землей, в районах с повышенной взрывоопасностью, также он подходит для наземного монтажа при использовании защиты от солнца.

КГ

Кабель с общей резиновой изоляцией и резиновой изоляцией каждой жилы. Жилы медные, гибкость высокая, внутри находится от 1 до 6 жил. Максимальное напряжение – 660 В, частота – 400 Гц. Кабель стоит дорого, поэтому предпочтение многие отдают ВВГ. КГ хорошо подходит для подключения очень мощного оборудования, например, сварочных аппаратов, генераторов и прочих переносных устройств. Модификация – КГнг.

СИП

Это отдельная категория силовых кабелей. СИП – это самонесущий изолированный провод, жилы выполнены только из алюминия, поясного изолирующего слоя нет. Возможное сечение жил – от 16 до 150 кв. мм. Маркировка для данного типа кабеля специфическая. Так, например, СИП-1 – это кабель с тремя жилами, одна из которых нулевая и одновременно несущая.

Изоляция кабеля сделана из сшитого полиэтилена, благодаря чему он может выдерживать серьезные механические нагрузки, воздействие солнечных лучей и высокой влажности. СИП отлично подходит для электрификации частных домов наземным способом. Производить монтаж необходимо с использованием специальной арматуры.

ЦАСБп

Жилы алюминиевые, одна или несколько проволок. Кабель отличается бумажной изоляцией и оболочкой из свинцового сплава, может выдерживать до 10 кВ. Допускается использование на наклонных участках.

АПвПу

Кабель с алюминиевыми жилами и оболочкой из сшитого полиэтилена, подходит для монтажа в сырой грунт.

№7. Особенности монтажа силового кабеля

Кабель может прокладываться:

• по воздуху;
• под землей.

Воздушный способ монтажа более простой в реализации и более дешевый. В этих целях используют кабель СИП, АВК, а также АВВГ и ВВГ с тросовой подвязкой.

Под землей на кабель не действуют порывы ветра, дождь и прочие погодные факторы, но там есть давление почвы и влажность. Прокладывать кабель лучше подальше от деревьев, чтобы их корни не повредили линию. Пользуются при этом кабелем ВБбШв и АВБбШв. Несмотря на стойкость этих изделий, лучше использовать пластиковую трубу для защиты кабеля от повреждений при просадке грунта.

Если есть хотя бы небольшое сомнение в правильности собственного выбора, лучше лишний раз задать вопрос специалистам, нежели потом все переделывать.

Статья написана для сайта remstroiblog.ru.

Метки:Электричество

Какой силовой кабель выбрать для электропроводки в квартире и доме

Выбор силового кабеля – это обязательный и очень важный пункт при проектировании и монтаже освещения на вашем участке. Правильный выбор – гарантия того, что вы эффектно, дешево и безопасно подсветите бассейн и сможете подключить бензиновую газонокосилку, не обесточивая на время садовых работ весь дом.

Что такое силовой кабель?

Силовой кабель – это несколько электрических проводников, покрытых диэлектриком и скрепленных общей защитной оболочкой. От провода кабель отличается конструкцией, сферой применения, характеристиками. Так же как и кабель, провод может состоять из нескольких жил, покрытых изоляцией и оболочкой, но площадь сечения жил силового кабеля больше, а его изоляция рассчитана на прокладку в агрессивных средах. Если силовой провод используется для монтажа внутри помещения, то силовой кабель служит для передачи электричества от здания к зданию, внутри многоквартирных домов.

Структура силового кабеля

Силовой кабель представляет собой жгут из нескольких изолированных кабельной бумагой, резиной или пластиком алюминиевых или медных жил, скрепленных алюминиевой, стальной, свинцовой, резиновой или пластмассовой оболочкой и защищенных от внешнего воздействия наружным покровом, представляющим собой полиэтиленовый, резиновый или поливинилхлоридный шланг. Часто для защиты от механических повреждений на экран или оболочку накладывается подушка из слоев пропитанной кабельной бумаги, пряжи, битума, поливинилхлоридных или полиамидных лент и брони.

Основные характеристики

Характеристики силового кабеля определяются количеством жил и материалом, из которого они сделаны, площадью сечения проводника, толщиной изоляции и оболочки.

Маркировка силового кабеля

По маркировке можно определить виды материалов, из которых изготовлены жилы, изоляция, обмотки и покров, особенности конструкции.

Как выбрать силовой кабель?

При выборе силового кабеля нужно учесть напряжение бытовой сети, определиться, насколько он должен быть гибким, из какого материала должны быть изготовлены его жилы и оболочки и сколько их должно быть, каким по площади должно быть сечение кабеля.

Алюминиевый или медный силовой кабель?

Сразу оговоримся, что если брежневская алюминиевая электропроводка вашей квартиры или частного дома сечением 2,5 мм² еще с советских времен питается от алюминиевого же ввода сечением 6 мм², необязательно срочно все это менять. На самом деле и такие провода, и такой кабель под защитой правильно подобранного вводного автомата, УЗО и реле приоритета способны выдерживать даже большие нагрузки, чем современная медная проводка сечением 1,5 мм², запитанная от ввода 4 мм².

Справка: Реле приоритета – это устройство, которое контролирует общий ток питающей сети, реагируя на значительное повышение нагрузки отключением менее важных в этот момент приборов.

И все-таки ряд эксплуатационных недостатков силовых кабелей времен СССР с алюминиевыми жилами может показаться вам достаточным основанием, чтобы заменить их медными или современными алюминиевыми. Советские алюминиевые кабели греются в местах соединений даже при небольшой нагрузке за счет увеличения сопротивления, вызванного окислением. Их жилы слишком мягкие, поэтому приходится периодически подтягивать контакты. Современные алюминиевые силовые кабели можно отнести к двум группам:

• постсоветской разработки с удешевляющими, а заодно и снижающими качество добавками, благодаря которым они трескаются на сгибах и ломаются при перетягивании;
• те, что были разрешены к применению в строительстве производственных и жилых зданий с марта 2019 года – гибкие, пластичные кабели, жилы которых изготовлены из сплавов алюминия и железа.

Лучшими считаются медные силовые кабели. Они пластичны, почти не окисляются и благодаря низкому сопротивлению гораздо меньше, чем алюминиевые, нагреваются, пропуская ток.

Важно: Алюминиевые и медные жилы не соединяют скруткой, если есть доступ кислорода. Даже при незначительной влажности при прохождении тока через это соединение произойдет электролизная химическая реакция, в результате которой контакт ослабится и начнет нагреваться, оплавляя изоляцию. Чтобы избежать пожара, лучше использовать для соединения алюминиевой и медной жил стальные клеммники.

Выбор жесткости силового кабеля

Жесткость и гибкость кабеля в основном определяются типом его жил, которые могут состоять из множества тонких проволочек или представлять собой один толстый стержень. Жесткий одножильный силовой кабель удобно укладывать в землю и прокладывать в стенах. Многожильный кабель отличается большей гибкостью и большей прочностью на изгиб, чем одножильный, но при одной и той же толщине уступает ему по номинальному значению передаваемого тока.

Такой кабель чаще используется для подключения маневренных устройств, в тесных пространствах распределительных шкафов, там, где предполагается регулярная замена электрооборудования. Минусы: он стоит дороже, и его распушенные концы нельзя без пропайки или обжима специальными оконцевателями подсоединить к зажимам электросчетчика или розетки.

Разновидности изоляции

Силовой кабель выпускается в двойной или однослойной изоляции. Кабель с однослойной изоляцией представляет собой однопроволочную или многопроволочную жилу в сплошном слое пластика или резины. Кабель с двойной изоляцией включает как минимум две однопроволочные или многопроволочные изолированные жилы в общей оболочке из резины, стали, пластмассы, алюминия или свинца, защищенной от механических повреждений и влияния внешней среды наружным покровом. Изоляция может быть:

• легкой, влагостойкой полиэтиленовой, из материала с улучшенными электрическими свойствами, обработанного на молекулярном уровне;
• пластмассовой, из поливинилхлорида, устойчивого к воздействию щелочей, кислот солей и влаги;
• стойкой к многократным изгибам резиновой из синтетического или натурального каучука;
• рассчитанной на высокие напряжения бумажной, представляющей собой пропитанный стекающим или не стекающим масляным составом многослойный диэлектрик из кабельной бумаги.

Какой именно вариант подойдет в вашем случае, зависит от предполагаемых условий эксплуатации. Для использования в помещениях с высокой температурой выпускаются кабели с фторопластовой изоляцией и покровом из стеклоткани. Кабели с поливинилхлоридной изоляцией и оболочкой прокладывают внутри зданий в кабель-каналах или под штукатуркой. Если вы планируете делать укладку кабеля с бумажной изоляцией на участке с большим перепадом высот, выберите вариант с пропиточным составом на основе церезина, который не будет стекать.

Расчет сечения силового кабеля

Правильный расчет сечения силового кабеля не только поможет избежать перегрева проводки, результатом которого может стать короткое замыкание и самовозгорание, но и снизит затраты на его покупку.

Выбор сечения по мощности

Чтобы рассчитать сечение кабеля по мощности, нужно сложить в одних и тех же единицах измерения мощности всех приборов, которые вы планируете запитать с его помощью, а затем по таблицам из ПУЭ с учетом типа сети и материала жил подобрать сечение кабеля.

Выбор сечения по току

По приведенным выше таблицам в графе, соответствующей суммарной мощности подключенных к электролинии приборов, найдите токовую нагрузку, которую дадут эти приборы на кабель, а затем, по таблицам, приведенным ниже, уже с учетом количества жил и способа укладки силового кабеля уточните, каким должно быть его сечение.

Таблица, с помощью которой вы можете определить площадь сечения жил медного кабеля с изоляцией и оболочкой из резины или поливинилхлорида:

Таблица, по которой вы можете найти площадь сечения жил алюминиевого кабеля с изоляцией и оболочкой из резины или поливинилхлорида:

Выбор сечения по мощности и длине

Чем длиннее кабель и меньше его сечение, тем большие потери напряжения вы получите за счет увеличения собственного сопротивления проводника при прохождении по нему высокого тока.

Рассчитайте силу тока I по формуле:

где P – это суммарная мощность электрооборудования, U – напряжение сети для этой формулы равное 220 В, cos φ – косинус угла между фазой напряжения и фазой тока или коэффициент, который в этом случае считается равным 1.

Для трехфазной сети 380 В воспользуйтесь этой формулой:

После того как вы найдете сечение по току в одной из приведенных выше таблиц, рассчитайте сопротивление проводки по формуле:

R₀ = ρ х L/S, где ρ – удельное сопротивление материала жил, L – длина кабеля, S – площадь его сечения.

Поскольку ток движется «туда и обратно», сопротивление можно найти по формуле: R = R₀ х 2.

Считаем падение напряжения по формуле: ΔU = I x R. Делим результат на напряжение, которое должно быть изначально, то есть на 220 или 380, и умножаем на 100 %. Если частное превышает 5 %, выбираем по таблице следующее, большее сечение.

Укладка силового кабеля

Применение современных материалов и технологий монтажа позволяет нивелировать недостатки любого варианта укладки электролинии, поэтому выбор способа, который даст вам возможность провести свет и установить розетки в подсобных помещениях, подключить светильники во дворе в большей степени определяется стоимостью материалов и работ и ландшафтной композицией вашего участка.

По воздуху

Укладка по воздуху дешевле и проще, чем подземная:

• Сделать воздушный ввод или соединить электролинией здания несложно в любое время года.
• Работы не такие трудоемкие.
• Меньший расход кабеля.

Провести электричество в мастерскую, летнюю кухню или гараж можно с помощью монтажа тросовой электропроводки или алюминиевого самонесущего изолированного провода. Трос необходим, если вы хотите протянуть трехжильную электролинию или кабель с большим сечением. Вы можете выбрать кабель для воздушной прокладки уже оснащенный встроенным тросом или рассчитать прочность и необходимое количество троса самостоятельно.

Если расстояние между опорными креплениями не превышает 6 м, небольшой по весу кабель можно натянуть на стальную оцинкованную проволоку диаметром 2–3 мм. При расстоянии между опорами более 10 м следует выбрать стальной оцинкованный трос диаметром 6,5 мм.

Важно: Не забудьте учесть в расчетах длины троса и кабеля повороты и подъемы воздушной линии и добавить не менее двух метров для вывода концов кабеля на заземляющие клеммы и заделку креплений.

После установки крепежных элементов, распределительных коробок и осветительных приборов кабель крепится к тросу, а затем доставляется к месту монтажа и разматывается от одного анкера к другому по всей длине.

Выполнить прокладку самонесущего изолированного провода не сложнее. Если учесть, что длина пролета для ввода четырехжильного СИП с сечением жилы 25 мм² составляет 25 м, то для того, чтобы провести свет в летнюю кухню, расположенную в 10 метрах от основного строения, вам понадобится провод СИП с небольшим запасом на провес, пара анкерных и пара прокалывающих зажимов.

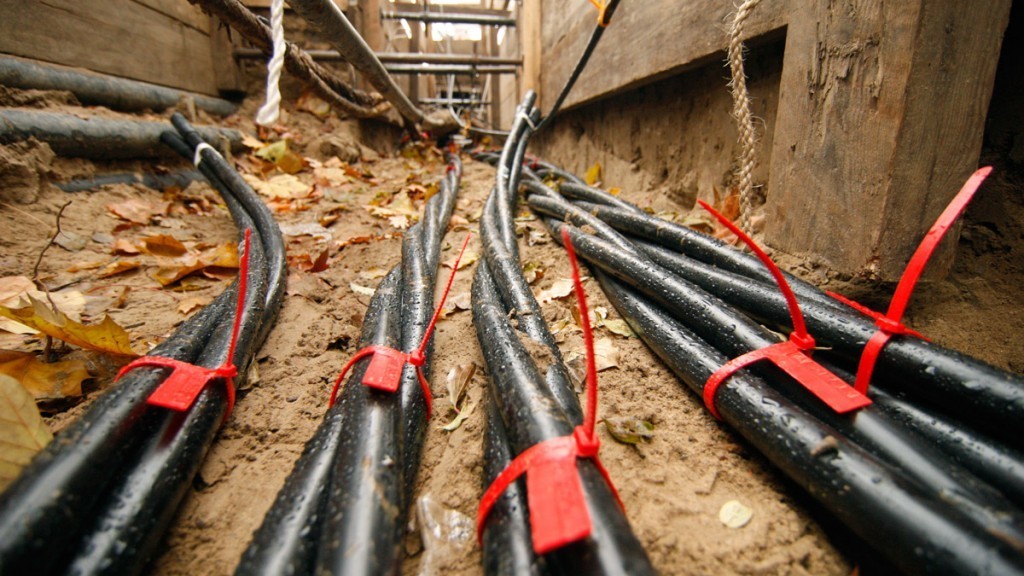

В земле

Основная задача при укладке кабеля в земле – не повредить его наружный покров. В результате появления даже небольших царапин произойдет перераспределение потенциалов, провоцирующее дальнейшее разрушение оболочки и изоляции, кабель выйдет из строя. Поэтому электролинию в земле прокладывают в специальных трубах с коэффициентом заполнения 1,4 или используют с этой целью бронированный стальной лентой или алюминиевой оболочкой кабель. При раскопке траншеи и укладке в нее силового кабеля нужно соблюдать следующие правила:

• Расстояние от фундамента до траншеи должно быть не менее 60 см, от дерева – не менее 2 м, от кустарника – не менее 75 см.
• Несмотря на то что рекомендуемая глубина залегания кабеля – 70 см, траншею с учетом 15-сантиметровой песчаной подушки, в которой будет лежать кабель, копают на глубину 90 см.
• Ширина траншеи должна быть больше диаметра кабеля или трубы, в которой он проложен на 20 см.

Кабель прокладывается «змейкой», с запасом 1–2 %. Над кабелем, на расстоянии от него 25 см укладывается сигнальная лента.

Известные марки

Для прокладки внутри зданий используются кабели с медными жилами ВВП и ПВС.

Термостойкий медный кабель РКГМ способен выдержать температуру до 180 °C, а БПВЛ с лужеными медными жилами – до 250 °C.

С помощью алюминиевого кабеля АВВГ и медного ВВГ электролинию можно проложить как в земле, так и по стенам строения.

Медный кабель ВПП считается водопогружным.

Кабели АСГ и СГ со свинцовой оболочкой оптимальны для использования в солончаковых грунтах.

Бронированные стальной лентой АСБ и СБ зарекомендовали себя на щелочных почвах.

ААШв иААГ с оболочкой из алюминия подходят для использования в черноземных и глинистых грунтах.

ААПл с усиленной проволочной броней выдерживает растягивающие нагрузки в агрессивных средах.

по мощности, току, с учетом длины

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Содержание статьи

• 1 Выбираем сечение кабеля по мощности
  • 1.1 Собираем данные
  • 1.2 Суть метода
• 2 Как рассчитать сечение кабеля по току
• 3 Расчет кабеля по мощности и длине
• 4 Открытая и закрытая прокладка проводов

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева.  Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм². Это и будет минимальное значение сечения кабеля для данного случая.

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Какой кабель для проводки выбрать? Рекомендации по подбору кабеля для электросети в доме или квартире.

05.10.2020

Качество электрической проводки напрямую влияет на безопасность и комфорт проживания в квартире или доме. Поэтому при монтаже электросети большое внимание необходимо уделять такому важному элементу, как кабель – то есть проводнику, который будет передавать электрическую энергию из электрощита до потребителей.

Сегодня в нашей статье мы рассмотрим, какие кабели лучше всего применять при прокладке электросети в квартире или доме?

Содержание

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Обратите внимание!
Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.

Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.

При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?

Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.

Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.

Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.

Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.

Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

Руководство по выбору правильного кабеля

Силовой кабель — это тип электрического кабеля, используемого для передачи электроэнергии. Типы силовых кабелей, состоящие из проводника (обычно из меди или алюминия) и изоляционного слоя. Как правило, силовой электрический кабель прокладывают в зданиях и других сооружениях для подачи электроэнергии.

Типы неэлектрических силовых кабелей также используются для других целей, таких как подключение портативных устройств и антенных жгутов (ABC) для воздушных линий электропередач. Существуют различные типы силовых кабелей в зависимости от их предполагаемого применения, материала проводника, материала изоляции и площади поперечного сечения. Этот пост в блоге расскажет вам о распространенных типах силовых кабелей и о том, где найти подходящий для ваших запросов.

Рисунок 1: Типы кабелей питания

Рассмотрение различных типов силовых кабелей необходимо по нескольким причинам. Это может помочь вам лучше понять возможности и ограничения каждого типа. Кроме того, знание различных типов силовых кабелей также может помочь в устранении неполадок в случае возникновения проблемы. Типы электрических силовых кабелей классифицируются как:

• Низковольтный кабель:

Совместимы с электрическими системами 0,6/1 кВ. Кабель с изоляцией из ПВХ является наиболее популярным видом низковольтной проводки. В качестве проводника используется медь или алюминий. Кабели низкого напряжения часто используются в домах и на предприятиях, в том числе для питания освещения, розеток и бытовой техники.

Как правило, низковольтные кабели изготавливаются из меди или алюминия. Первый — более дорогой вариант, но он также более долговечен и обладает лучшей электропроводностью. С другой стороны, алюминий дешевле, но не так долговечен и имеет меньшую электропроводность.

• Кабель среднего напряжения:

Как следует из названия, кабели среднего напряжения предназначены для использования в системах с напряжением от 600 до 69 000 вольт. Наиболее распространенным типом кабеля среднего напряжения является XLPE, что означает «сшитый полиэтилен». Кабели среднего напряжения обычно используются в промышленности, например, для питания больших двигателей или соединения различных зданий.

Стандартные силовые кабели среднего напряжения обычно изготовлены из высококачественной меди или алюминия. Эти металлы используются из-за их превосходной электропроводности и устойчивости к коррозии. Электрический ток, протекающий по кабелю среднего напряжения, выделяет много тепла, поэтому медь или алюминий должны выдерживать такие высокие температуры.

• Кабель высокого напряжения:

Кабели высокого напряжения предназначены для использования в системах с напряжением 69 000 вольт и более. Наиболее распространенным типом высоковольтного кабеля является EPR, что означает этилен-пропиленовый каучук. Кабели высокого напряжения используются в коммунальных службах, например, для подключения электростанций к подстанциям. Эти силовые кабели широко используются в промышленности.

Типы промышленных силовых кабелей обычно представляют собой кабели высокого напряжения. Основная причина этого заключается в том, что чем выше напряжение, тем меньший электрический ток требуется для питания того же количества оборудования. Это означает, что выделяется меньше тепла, что упрощает управление и контроль. Еще одна причина, по которой кабели высокого напряжения используются в промышленных целях, заключается в том, что они менее подвержены перебоям в подаче электроэнергии.

• Гибкий кабель:

Типы гибких силовых кабелей предназначены для использования в приложениях, где кабель необходимо сгибать или скручивать. Наиболее распространенным типом гибкого кабеля является ПВХ, что означает поливинилхлорид. Гибкие кабели часто используются в электронном оборудовании, таком как ноутбуки и сотовые телефоны.

При выборе типа используемого металла необходимо учитывать гибкость. Если приложение требует большой гибкости, обычно используется металл с более низким модулем упругости, например медь. Если приложение не требует такой большой гибкости, можно использовать металл с более высоким модулем упругости, например сталь.

В большинстве случаев эти кабели прокладываются под землей в кабелепроводе для защиты кабеля и предотвращения электрических помех. Типы силовых кабелей разделены на категории для определения максимального напряжения и силы тока, которые они могут нести. Два наиболее распространенных типа силовых кабелей:

• Бронированный кабель:

Бронированный кабель представляет собой силовой кабель, заключенный в металлическую оболочку. Металлическая оболочка защищает кабель от физических повреждений и электрических помех.

Наиболее распространенным типом армированного кабеля для подземных линий электропередач является армированный кабель для прямого залегания. Он предназначен для закапывания непосредственно в землю без необходимости какой-либо дополнительной защиты. Армированный слой обеспечивает защиту от физических повреждений, а изоляция защищает от короткого замыкания.

• Подземный силовой кабель:

Подземные силовые кабели предназначены для прокладки в подземных каналах или непосредственно в грунте. Наиболее распространенным типом подземного силового кабеля является URD, что означает «подземное жилое распределение». Кабели URD используются для подключения домов и предприятий к электрической сети.

В состав типов подземных силовых кабелей входят жила, изоляция и защитная оболочка.

Силовые кабели или электрические кабели обычно состоят из трех основных компонентов. Методы изготовления и материалы, используемые в каждом из этих компонентов, различаются в зависимости от типа силового кабеля. Три основные характеристики:

Проводник:

Проводник — это часть силового кабеля, по которой проходит электрический ток. Проводник обычно представляет собой металлическую деталь, изготовленную из различных материалов. Кабель питания, используемый для соединения двух зданий, будет иметь проводник, отличный от кабеля питания, используемого для подключения компьютера к принтеру.

Проводник является наиболее важной частью силового кабеля, и его основная цель заключается в передаче электрического тока из одной точки в другую. Проводник часто называют «живой» частью силового кабеля, потому что он поддерживает электрический ток.

Изоляция:

Изоляция — это часть силового кабеля, которая окружает проводник и препятствует прохождению через него электрического тока. Изоляция обычно изготавливается из непроводящего материала, такого как пластик или резина. Тип изоляции, используемой в силовом кабеле, зависит от области применения.

Факторы, которые следует учитывать при выборе изоляционного материала для типов силовых кабелей, включают

• Температура,
• Химическая стойкость,
• Огнестойкость.

Изоляцию часто называют «диэлектрической» частью силового кабеля, поскольку она предотвращает протекание через нее электрического тока.

Оболочка:

Оболочка является внешней частью силовых кабелей и защищает изоляцию и проводник от физического повреждения. Куртка обычно изготавливается из прочного материала, например ПВХ или полиэтилена. Тип оболочки, используемой в силовом кабеле, зависит от области применения.

Очень важно выбрать материал оболочки, устойчивый к физическим повреждениям, химической коррозии и электрическим помехам. Куртку часто называют «доспехом» или «оболочкой».

Поиск заслуживающего доверия и надежного производителя и поставщика имеет решающее значение для успеха вашего проекта; обратиться к кабелю ZW. Мы являемся ведущим мировым поставщиком силовых кабелей и кабельных систем для передачи электроэнергии и данных. Мы делаем ставки на широкий спектр продуктов, предоставляя техническую поддержку и индивидуальные решения для удовлетворения ваших конкретных потребностей.

После сотрудничества с нами вы сможете работать с командой экспертов, стремящихся предоставлять наилучшие продукты и услуги. Компания ZW Cable производит и продает широкий спектр типов силовых кабелей, включая типы кабелей IEC, типы электрических проводов, воздушные силовые кабели и многое другое. Положитесь на нас для всех ваших потребностей кабеля!

Идентификация типов силовых кабелей может быть затруднена без соответствующих знаний и инструментов. Есть несколько способов идентифицировать силовой кабель, и самый распространенный метод — это посмотреть на маркировку на кабеле.

Маркировка силового кабеля обычно включает следующую информацию:

• Название или логотип производителя
• Номинальное напряжение
• Номинальная сила тока
• Размер проводника
• Тип изоляции
• Тип кожуха

Еще один способ определить силовой кабель — по его цвету. Типы силовых кабелей обычно имеют цветовую маркировку, указывающую на их номинальное напряжение. Например, силовой кабель, рассчитанный на 120 вольт, обычно окрашен в белый цвет. Кабель питания, рассчитанный на 240 вольт, обычно окрашен в оранжевый цвет. Если вы не уверены в идентичности кабеля питания, всегда лучше обратиться за помощью к профессионалу.

Теперь, когда вы определились с основными типами силовых кабелей, пришло время приступить к выбору кабеля, подходящего для вашего проекта. Силовые кабели доступны в широком диапазоне размеров, номинального напряжения и изоляционных материалов. Обязательно выберите силовой кабель, рассчитанный на напряжение и силу тока, которые вам нужны. В случае сомнений всегда обращайтесь за помощью к профессионалу. ZW Cable имеет огромный опыт в кабельной промышленности и всегда готова помочь вам с вашими кабельными потребностями. Посетите наш веб-сайт сегодня, чтобы узнать больше о наших продуктах и ​​услугах!

Привет, я Ричард Зи, генеральный директор ZW Cable и эксперт в области кабельной промышленности более 15 лет. Хочу поделиться своим опытом в кабельной сфере. ZW Cable является ведущим китайским производителем кабелей. Мы можем выбрать кабель правильного размера и решить все ваши проблемы с кабелем. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь со мной. Я сделаю все возможное, чтобы дать ваши кабельные решения.

Выбор правильного адаптера переменного тока и вилки для вашего устройства постоянного тока.

Вы только что приобрели гаджет, но адаптер переменного тока не входит в комплект, и вы постоянно жрете батарейки? В этом руководстве рассматриваются основы выбора блока питания, соответствующего вашему устройству.

Что такое адаптер переменного тока?

По сути, он преобразует питание от сети переменного тока 110-240 В переменного тока в меньшее обычное постоянное напряжение, необходимое для работы вашего небольшого устройства. Часто они требуются для зарядки или питания устройств с батарейным питанием.

Взгляд на типичное устройство

Безусловно, самый простой способ — проверить, есть ли в вашем устройстве конкретный адаптер питания. Если вы не можете найти его, то это краткое руководство охватывает основные вещи, которые нужно искать.

Первое, что вы хотите сделать, это выяснить, что нужно вашему устройству для работы, поэтому осмотрите устройство и найдите любые метки или символы, указывающие либо на напряжение, либо на мАч/А. Если вы не можете ничего найти, загляните в руководство пользователя или воспользуйтесь быстрым поиском в Google.

Этот ноутбук имеет

• В = Входное напряжение 19,5 В.
• AC или DC – DC , как указано символом.
• мАч/А –  потребляет от 3,34 А до 4,62 А тока.

Когда у вас есть эти ключевые данные, вы готовы начать поиск адаптера.

Правильный выбор характеристик адаптера.

Общее правило состоит в том, чтобы соответствовать V и быть равным или превосходить мАч, поэтому, если вы выбираете адаптер переменного тока, убедитесь, что вы проверили следующее: .

Обычно вся эта информация указана на наклейке адаптера, помните, что вы всегда ищете выходную мощность В и мАч или А. Выход 8В 2.5А.

Если это все, что вам нужно, и вы чувствуете себя уверенно, начните поиск вашего адаптера сейчас, если вы все еще хотите получить более подробное описание функций адаптера, у нас есть более подробное объяснение ниже;

Проверка напряжения (В)

• Переменный или постоянный ток – Большинство адаптеров преобразуют переменный ток в постоянный, но все же важно проверить выходной сигнал.

Эти символы показывают тип выхода адаптера; обычно он помечен как AC/DC или с указанными выше символами.

• Вольт – Обычно это указывается на наклейке адаптера или рядом с портом разъема питания и может быть указано как В, В переменного тока или VCD.

При выборе адаптера важно использовать правильное напряжение, поскольку устройство может работать только при номинальном напряжении. Наиболее распространены 18В, 12В, 9В, 6В, 5В и 3В.

Проверка (A)mps

После того, как вы подтвердите напряжение устройства, нам нужно найти величину потребляемого им тока. Ток говорит нам, сколько энергии требуется устройству для работы.

• Ампер: Это также обычно написано на наклейке устройства или рядом с портом питания, измеряется в А или мАч . Выбранный вами адаптер должен обеспечивать по крайней мере номинальный ток устройства. Не беспокойтесь, если адаптер имеет более высокий рейтинг, так как устройство будет потреблять только то, что ему нужно. Обычно адаптер с более высокой мощностью будет дороже, поэтому, если у вас есть возможность, просто выберите мощность устройства.

Маловероятно, что ваше устройство будет работать, если у вас есть адаптер с меньшей выходной мощностью в А или мА·ч, чем у устройства, и если он работает, адаптер может сильно нагреться и стать опасным.

Ампер и вольт как насчет ватт?

Напряжение передает мощность, а ампер измеряет, сколько энергии она потребляет, думайте об этом как о реке, V — это ширина реки, а A — скорость течения воды, поэтому низкое напряжение высокое. Схема усилителя — это маленькая река, текущая быстро.

Если мы посмотрим на реку, то сможем подсчитать, сколько воды впадает в реку в час. Это будут Уоттс. Между этими тремя переменными существует прямая зависимость.

Адаптер 12 В 2 А (река длиной 12 м со скоростью 2 м в час) будет иметь мощность 12 х 2 = 24 Вт. Основные уравнения приведены здесь но нужно, чтобы другое использовало основное уравнение для преобразования.

Чтение полярности разъема

После того, как у вас есть V и A, наступает сложная часть, большинство приборов будут иметь круглый разъем с внутренним отверстием для одного полюса и внешним отверстием для другого.

Наиболее распространенными являются центральные положительные (+) разъемы.

Существует также менее популярный центральный отрицательный (-) разъем.

Адаптер и устройство должны совпадать, поэтому всегда дважды проверяйте символ на адаптере переменного тока, и устройство показывает одинаковую полярность.

Центральный отрицательный разъем.

Надеюсь, у вас есть размер вилки устройства и вы можете просто проверить размеры адаптеров, для этих типов разъемов есть два размера.

• OD – Внешний диаметр заглушки.
• ID – Внутренний диаметр заглушки.

Внешний диаметр 5 мм x внутренний диаметр 2 мм говорит о том, что внешний диаметр составляет 5 мм, а внутренний — 2 мм. Если вы идете в магазин, вы можете сравнить и протестировать размер разъема, или, если вы технически подкованы, вы можете измерить размер порта и штифт самостоятельно.

Если вы измеряете, вам нужен диаметр центрального штифта для (ID) и внутренний диаметр порта (OD).

Если вы не уверены в типе контактов или хотите использовать его для нескольких устройств, упростите задачу с помощью универсального адаптера, который позволяет использовать различные напряжения, полярности и соединители.

По мере того, как USB постепенно берет верх, система зарядки становится универсальной, USB теперь становится доступным в устройствах с низким энергопотреблением, а по мере того, как зарядные устройства становятся все более мощными, вероятно, появятся более крупные и мощные устройства, изначально работающие на USB. До тех пор не забывайте о безопасности всей электроники и дважды проверяйте все, так как неправильное напряжение или полярность могут повредить ваше устройство. Я не смог найти на нашем сайте регулируемые блоки питания, но у нас есть много адаптерных головок, и мы уже сделали адаптеры для ноутбуков и других устройств.

Эта статья была запрошена одним из наших читателей, поэтому, если у вас есть идея, дайте мне знать, и я постараюсь сделать ее для вас. Если у вас есть какие-либо вопросы или вы думаете, что мне нужно что-то добавить на эту страницу, я внимательно слушаю.

Как найти подходящий размер кабеля и провода? Метрические и имперские системы

Следующее пошаговое руководство покажет вам, как найти правильный размер кабеля и провода или любого другого проводника для установки электропроводки с примерами решений (как в британской, так и в английской системе и системе СИ, т.е. имперской и метрической системе). соответственно).

Имейте в виду, что очень важно правильно выбрать размер провода при выборе размера провода для электроустановок. Несоответствующий размер провода для больших нагрузок с высоким током может создать хаос, который приведет к выходу из строя электрооборудования, опасному пожару и серьезным травмам.

Содержание

Мы знаем, что все проводники, провода и кабели (кроме сверхпроводников) имеют определенное сопротивление.

Это сопротивление прямо пропорционально длине и обратно пропорционально диаметру проводника, т.е.

R ∝ L/a … [Закон сопротивления R = ρ (L/a)] в этом проводнике происходит падение напряжения. Как правило, падением напряжения можно пренебречь для проводов небольшой длины, но в случае проводов меньшего диаметра и большой длины мы должны учитывать значительные падения напряжения для правильной установки проводки и управления нагрузкой в ​​будущем.

В соответствии с правилом IEEE B-23 , в любой точке между терминалом источника питания и установкой, Падение напряжения не должно превышать 2,5% от обеспечиваемого (питающего) напряжения .

Related Posts :

• Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
• Как определить напряжение и силу тока выключателя, вилки, розетки и розетки
• Как рассчитать размер кабеля для двигателей LT и HT?

Если напряжение питания составляет 220 В переменного тока, то значение допустимого падения напряжения должно быть;

• Допустимое падение напряжения = 220 x (2,5/100) = 5,5 В

Аналогично, если напряжение питания составляет 120 В переменного тока, допустимое падение напряжения должно быть не более 3 В (120 В x 2,5%).

В цепях электропроводки падение напряжения также происходит от распределительного щита к различным подцепям и конечным подцепям, но для подцепей и конечных подцепей значение падения напряжения должно составлять половину допустимого падения напряжения (т. е. 2,75 В). 5,5 В, как рассчитано выше)

Обычно падение напряжения в таблицах описывается в Ампер на метр (А/м) например. каково будет падение напряжения в кабеле длиной один метр, по которому течет ток в один ампер?

Существует два метода определения падение напряжения в кабеле , о котором мы поговорим ниже.

В SI ( Международная система и метрическая система ) падение напряжения описывается как ампер на метр (А/м) .

В FPS (система футо-фунтов) падение напряжения описывается исходя из длины, которая составляет 100 футов.

• Обновление : Теперь вы также можете использовать следующие электрические калькуляторы, чтобы найти падение напряжения и размер провода в американском калибре 9. системы 0012.

1. Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
2. Калькулятор размеров проводов и кабелей в AWG
3. Калькулятор падения напряжения в проводах и кабелях
