Мебельная стяжка для разных типов соединений, возможные варианты

Мебель во все времена изготовляли из отдельных элементов, которые затем собирали в определенной последовательности. Прежде мебельная стяжка осуществлялась замковыми соединениями, шипами и клиньями, впрочем, для простых предметов обстановки жилья этого было достаточно. Подобные соединения применяются и сегодня при изготовлении мебели, стилизованной под старину. В современном мебельном производстве крепежи представлены широким ассортиментом элементов. Это позволяет изготавливать мебель разнообразной формы со сложными способами соединения.

Содержание

1. Назначение
2. Разновидности мебельной стяжки
3. Конфирмат
4. Стяжка эксцентриковая
5. Межсекционная стяжка
6. Угловая стяжка
7. Стяжка винтовая
8. Стяжка коническая
9. Стяжка для столешницы
10. Мебельный шкант
11. Как правильно подобрать стяжку
12. Видео

Назначение

При сборке мебельного изделия должно быть проверено расположение соединяемых частей конструкции, чтобы в процессе эксплуатации не нарушалась ее целостность. Для этого и предназначена мебельная стяжка – крепеж, который дает возможность плотно и прочно соединить конструктивные элементы, расположенные в определенном положении (чаще всего под прямым углом) относительно друг друга. Если прежде мебель собирали в основном с помощью шурупов и саморезов, то теперь для этого применяют разные виды стяжек.

Такая замена обусловлена тремя причинами:

1. Повышением эстетичности мебели, благодаря применению стяжек крепление деталей становится невидимым;
2. Каждая разборка мебели, собранной с помощью шурупов, снижает надежность;
3. Иногда применение обычного крепежа попросту невозможно по конструкционным соображениям.

И наконец, применение мебельных стяжек позволяет обеспечить быструю и прочную сборку изделия.

Разновидности мебельной стяжки

В зависимости от цели соединения деталей, используют разные виды мебельных стяжек. Они отличаются по внешнему оформлению и материалу, из которого изготовлен крепеж.

Конфирмат

Простое и удобное использование сделало конфирмат (или еврошуруп) наиболее распространенным видом крепежа. Такая евростяжка состоит из одного элемента – еврошурупа, который можно назвать усиленным вариантом самореза. Его стержень немного толще, имеет тупой конец и массивную, широко выступающую резьбу. Благодаря зазубринам на ее нижних витках, еврошуруп при закручивании нарезает фаску в готовом отверстии. От этого он еще плотнее соприкасается со скрепляемым материалом.

Конфирматом можно соединить две мебельные панели, расположенные под прямым углом. Для этого выполняется одномоментное сверление отверстий на обеих панелях: под потайную головку и под резьбу винта. Их лучше просверлить специальным сверлом для мебельной стяжки конфирмат. На потайной головке есть шлицы под шестигранник.

Завинчивать конфирматы крестообразной отверткой не рекомендуется, поскольку ей невозможно закрутить их до упора. Если во всех частях мебельной конструкции заранее высверлены отверстия специальным сверлом для мебельной стяжки, конфирматом можно собрать мебель быстрее, чем любым другим видом крепежа.

Стяжка эксцентриковая

При соединении Г-образных или Т-образных мебельных элементов применяют эксцентриковые стяжки. Данный крепеж состоит из трех деталей:

1. Штока, имеющего головку;
2. Специального фиксатора, называемого эксцентриком;
3. Заглушки, создающей декоративный эффект.

К преимуществам такого стягивания можно отнести скрытность крепежа (отверстие не высверливается на лицевой стороне мебели) и возможность его многократного применения без риска повреждения элементов конструкции. Из-за сложного сверления, для которого необходимо иметь сверло для мебельной стяжки, позволяющее рассверлить несквозные отверстия, эксцентриковый крепеж чаще выполняют в фабричных условиях. Под эксцентрики нужно просверлить отверстия с плоским дном, проще это сделать с помощью сверла Форстнера.

Межсекционная стяжка

Межсекционная стяжка мебельная необходима для стягивания отдельных секций, например, шкафов на кухне в единый блок. Данное резьбовое соединение комплектуется винтом и втулкой. В боковых стенках ровно выставленных шкафов сверлят сквозное отверстие, в него с одной стороны вставляют втулку, а с другой вкручивают винт. Хотя насечки под крестообразную отвертку имеют обе шляпки, следует закручивать именно соединительный винт, а не втулку. Насечки на втулке сделаны для удержания, чтобы она не прокручивалась в детали. Стянуть пару шкафов можно 2 — 4 межсекционными креплениями, которые лучше расположить ближе к углам. В зависимости от толщины стенок применяют крепеж разного размера.

Угловая стяжка

В мебельном производстве угловые стяжки применяются достаточно давно. Данного соединения комплектуется из пяти элементов:

1. Уголка в виде металлической пластины, согнутой посередине под прямым углом;
2. Пары болтов;
3. Двух футорок.

Чтобы соединить две панели угловой стяжкой, уголок ставят в месте их стыка. Затем вставляют футорки и вкручивают болты, сначала к одной панели, а после подравнивания соединения и ко второй. В готовом виде, судя по фото, такую фиксацию вряд ли можно считать эстетичной. Потому сегодня угловой крепеж по возможности заменяют на другие мебельные стяжки, например, минификс или же конфирмат. Их размеры намного компактнее, чем металлической пластины уголка.

Стяжка винтовая

Винтовая стяжка мебели применяется, когда торец одной детали необходимо прикрепить к поверхности другой. В данном крепеже всего два элемента: винт и бочонок. В боку металлического бочонка цилиндрической формы проделано резьбовое отверстие. В некоторых винтовых стяжках бочонок бывает пластмассовым, тогда внутрь его вкладывается гайка. При установке этого крепежного элемента сверлят пару отверстий на поверхности и в торце панели. В первое вставляют бочонок таким образом, чтобы были совмещены отверстия на бочонке и на торце. Винт же продевают в сквозное отверстие, просверленное в поверхности другой панели. Большой ход стягивания делает крепление особо прочным. Эстетической погрешностью данного вида стяжки считается видимость головки винта на лицевой стороне панели.

Стяжка коническая

Стяжка коническая является улучшенным вариантом винтового крепежа. Для скрытия винтовой шляпки на лицевой стороне панели в коническом соединении винт заменили штоком. В отличие от винта, проходящего сквозь панель, шток в нее лишь вворачивается. Это уменьшает ход стягивания и делает крепеж менее прочным.

Стяжка для столешницы

При изготовлении кухонной мебели применяется стяжка мебельного стола. Когда столешница собирается из двух частей, устанавливаются парные крепежи. Для чего сверлом Форстнера фрезеруют по одному отверстию в каждой из частей столешницы. Между отверстий прорубают с помощью стамески паз. В него укладывают струбцины. В одном глухом отверстии помещают стягивающую головку с С-образной шайбой. Затем с помощью ключа начинают закручивать С-образные гайки.

Мебельный шкант

Самый простой тип крепления – это шкант. Данный соединительный элемент похож на короткий отрезок карандаша, выполненного из кусочка дерева. Сегодня при сборке мебели шкант дополняет эксцентриковую стяжку, чтобы придать ей большую жесткость, а в качестве самостоятельного соединительного элемента его применяют довольно редко.

Как правильно подобрать стяжку

Выбор подходящей мебельной стяжки имеет большое значение при сборке мебели. От него зависит конечный результат в виде готового изделия. Разновидностей стяжек довольно много, потому в каждом случае требуется соответствующий подход к сборке. Выбранный вид крепежа не должен мешать эксплуатации мебели и портить ее внешний вид. Для обеспечения этих условий, необходимо правильно подобрать мебельную стяжку и не нарушать технологию сборки.

Предметы корпусной мебели в основном предназначены для хранения различных вещей. Поэтому при их сборке необходимо обеспечить прочность соединений. Лучше всего для этого подходит стяжка конфирмат. Этот крепеж позволяет соединить детали под нужным углом. А благодаря отверстиям под евровинты, просверленным с помощью специального сверла для мебельной стяжки конфирмат, обеспечивает качественную сборку корпусной мебели. К основному недостатку конфирматов можно отнести неэстетичный вид шляпок, которые хоть и остаются заподлицо, но всё же бывают очень заметны.

Эксцентриковая стяжка еще один вид крепежа, применяемый при сборке корпусной мебели. Ее используют там, где необходимо скрыть крепеж, например, на фасаде мебели. Главным достоинством эксцентрикового крепежа является скрытая установка.

Его высокая несущая способность обусловлена конструкцией. Корпусная мебель является сборной конструкцией, состоящей из нескольких предметов меблировки, соединяемых между собой. Это обуславливает необходимость применения межсекционной стяжки, которая предназначена для стягивания рядом стоящих предметов мебели.

Основное предназначение мягкой мебели — комфортный отдых. Потому она должна быть удобной, практичной и служить достаточно долго. Крепеж мягкой мебели с каретной стяжкой должен отличаться надежностью и иметь эстетичный вид. В идеале он должен быть невидим. Всем этим требованиям отвечает болт мебельный с вечной спутницей гайкой. С таким металлическим крепежом мебель выдержит механические нагрузки, оказываемые на нее в процессе эксплуатации. К тому же полукруглая головка болта, которая немного выступает над поверхностью деталей, будет совершенно незаметна под обивкой, особенно, если на ней присутствует каретная стяжка.

Встроенная мебель предназначена для хранения вещей и предметов разного назначения. Очень часто такие конструкции состоят из одних полок, установленных в нишах или вдоль стен. Потому лучшими крепежами для них могут служить конфирматы и мебельные уголки. Если в конструкции встроенной мебели не предусмотрена установка фасадов, целесообразно использовать в качестве крепежа эксцентрики и минификсы. Эти крепежные элементы устанавливают без сквозного сверления, что позволяет сохранять эстетичный внешний вид конструкции.

Сегодня особенно популярна мебель, у которой отдельные детали сделаны из стеклянных полотен. Они достаточно хрупкие, потому крепеж для мебели из стекла должен иметь большой запас прочности и естественно изготовлен из других материалов.

По этой причине для ее стяжки лучше использовать специальные виды металлических крепежей (зажимы, держатели) в комплекте с резиновыми прокладками. Для их установки применяют не только сверление, но и крепление на клей.

Видео

Установка мебельного эксцентрика своими руками

Эксцентриковая стяжка относиться к категории соединительной фурнитуры. С ее помощью можно достичь идеально ровной поверхности любого полового покрытия. Установка эксцентриковой стяжки достаточно простая, что позволяет выполнить это действие своими руками. ->

Содержание

Виды эксцентриковой стяжки

Минификс состоит из двух основных элементов:

1. Шток, служащий винтом эксцентриковой стяжки.
2. Эксцентрик – имеет вид цилиндрической поверхности, насаженной на вал так, что их оси параллельны, но не совпадают. Предназначение эксцентрика – преобразовывать движение вращения в поступательное движение.

Дополнительные элементы мебельного минификса, которые могут быть в комплекте:

• заглушка, выполняет декоративную функцию;
• втулка (дюбель, футорка) из пластика или металла, выполняет функцию гайки (производители постепенно отходят от производства стяжки такой конструкции).

Стандартные виды эксцентриковых стяжек могут отличаться размерами эксцентриков и штоков. Наибольшее распространение получили эксцентрики диаметром 15 мм, но могут быть 12 мм и 25 мм, и глубиной — 12,5 мм.

Стандартный диаметр тела винта 6 мм и 8 мм. Они могут быть длиной:

• 10 мм – применяются, в основном, при сборке полок;
• 26 и 34 мм – используются для крепежа ответственных деталей в мебели.

Кроме стандартной стяжки бывают менее распространённые виды:

• угловые – представляют собой два винта, соединенных шарнирно и два эксцентрика, применяются для соединения деталей под углами, отличными от 90 градусов, но применяются нечасто, так как в мебели все углы, в основном, прямые;
• двухсторонние – в комплекте 2 эксцентрика и двухсторонний соединительный винт, длиной до 84 мм, предназначается для закрепления, например, смежных полок, расположенных с двух сторон от стенки.

В зависимости от материала, из которого сделаны элементы крепления, стяжка бывает:

• пластмассовая – используется для соединения небольших конструкций, на которые не воздействует существенная нагрузка;
• металлическая – применяется для соединения громоздких конструкций, например кухонной мебели, может быть усилена корпусом, в который помещается футорка.

Лидер производства крепежного оборудования – немецкий концерн Hettich, разработал минификсы Rastex 15 (для панелей 12-22 мм) и Rastex 12 (соединение панелей толщиной 12 мм). Инновация заключается в том, что эксцентрики отливаются под давлением из цинкового сплава. Они имеют внешние и внутренние зубчатые фиксаторы, благодаря которым повышается надежность крепления и исключается смещение деталей при сборке.

Материалы изготовления

Эксцентриковые стяжки изготавливают как из металла, так и из пластика.

Пластиковые разрезные-распорные лучше подойдут для небольших горизонтальных предметов вроде полок, для легких изделий. Вмонтировать их гораздо проще, достаточно вставить шток в неразрезной конец и несколько раз ударить молотком. Однако, если на них давит большой вес, такие футорки могут излишне раздаться в ширину и повредить ДСП: рано или поздно появится трещина, которая потом поползет дальше. Для закрепления пластика иногда советуют использовать клей: его заливают в лунку, куда вставляется муфта.

Причины популярности рольставен для шкафов, их разновидности

Металлический минификс вкрутить сложнее, зато он выдержит, например, тяжелый кухонный гарнитур, не повредив при этом саму мебель. Клей здесь точно не требуется, зато нужно зенкование – дополнительное выравнивание отверстий. В отличие от пластика, сталь не настолько податлива и не примет под давлением форму, соответствующую углублению.

При монтаже стяжек с последующей перевозкой готового изделия нужно помнить, что пластик не поцарапает соседние детали, а металл может. Если были выбраны втулки из нержавеющей стали, нелишним будет принять дополнительные меры безопасности.

Металл

Пластик

Сфера применения

Эксцентриковую стяжку часто применяют для мебели, которую нужно часто перевозить в разобранном виде или убирать на хранение после каждого использования (складные столы, диваны-раскладушки и так далее). Не подведет такая фурнитура и в том случае, если ей нужно будет выдержать большой вес – она очень прочная, особенно при включении в набор дополнительной футорки и корпуса.

Обычно именно минификсы рекомендуют для Г-образных и Т-образных креплений под прямым углом, ведь даже в таких условиях они вполне надежны. Также эксцентриковые стяжки полезны там, где дизайн подразумевает отсутствие торчащих креплений, например, с их помощью можно присоединить мебельный фасад.

На практике с помощью таких стяжек прикручивают столешницы, днища, задние стенки комодов, шкафов-купе, пеналов, тумбочек и прочего. Еще одна сфера применения – встроенная мебель. Разнообразные подвиды позволяют подобрать фурнитуру как для крупногабаритных предметов, так и для миниатюрных.

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

• Шток (растекс)
• Эксцентрик (минификс)
• Пластиковая или металлическая втулка (в зависимости от производителя)
• Заглушка минификса (необязательно)

Так же существуют угловые (на шарнире) и двухсторонние стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.

Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

Преимущества	Недостатки
1. Мебель можно собрать и разобрать быстро и без усилий. 2. Возможность многократной сборки и разборки изделий. 3. Самый надежный и прочный вариант крепления. 4. Не портит внешний вид изделия. 5. Возможность скрепления изделий под разными углами.	1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом. 2. Технология монтажа довольно сложная. 3. Необходимость идеально точных расчетов для разметки под места креплений.

Как выглядит установленная на место эксцентриковая стяжка

Что представляет собой мебельная эксцентриковая стяжка

В комплект деталей мебельной эксцентриковой стяжки, в зависимости от разновидности и производителя, входит от двух до четырех элементов: стержень, муфта для крепления стержня в корпус, эксцентрик (цилиндр) и заглушка, которая закрывает торцевую поверхность эксцентрика.

Прочность и незаметность деталей обеспечивает поворот цилиндра вокруг его оси. На видимых поверхностях эксцентрики больших размеров закрывают заглушками, а вот закрывать цилиндры с диаметром меньше 15 мм – не обязательно.

Стержень изготавливают из алюминиевых или цинковых сплавов под высоким давлением. Его создают таким способом, что при вворачивании, стяжка всегда будет правильно функционировать – так как у них есть уступ, который упирается в торец муфты или поверхность детали. Головку Т-образной формы оснащают специальным шлицем, от которого зависит правильное вворачивание стержня в отверстие. Шлиц может быть прямым, крестовым или универсальным. От нижней поверхности стержня зависит надежность самой стяжки, ведь именно она принимает на себя все усилие.

Стержень может быть разной конструкции, для классического соединения, двухстороннего или углового.

Есть два основных вида муфт – пластмассовые и металлические муфты. Первые вдавливаются в поверхность и крепятся с помощью специальных наружных колец, а вторые вворачиваются в специальные ранее просверленные отверстия. При любом из вышеперечисленных способов монтирования важно знать, что от того, как вмонтирована головка, зависит прочность стяжки и если положение головки стержня слишком низкое или слишком высокое, то усилие в соединении будет непрочное. В особенности это касается деталей с диаметром эксцентрика 15 мм.

Эксцентрики стяжек внешне похожи на цилиндр, но при этом они имеют различный диаметр, высоту и толщину. Торец цилиндра на одной из сторон снабжается крестообразным шлицем, который обеспечивает поворачивание во время сборки. То есть все усилия производителей элементов такой стяжки направлены на то, чтобы сделать ее максимально прочной, а для этого нужно предупредить обратный поворот эксцентрика даже при значительных нагрузках, вибрациях и других факторах, которые могут повлиять на ее положение.

Сборка ящика

Сборку ящика с эксцентриковой стяжкой рекомендуется осуществлять в такой последовательности:

1. Закрутить эксцентриковый винт в фасадную поверхность ящика.
2. В выемки по бокам отверстия под винт вставить шканты, уплотнить их молотком.
3. Вставить на шканты и шток боковую часть ящика.
4. Молотком помочь боковине плотно занять место.
5. Вставить до упора в паз в боковине эксцентрик.
6. Не прилагая большие усилия, провернуть эксцентрик до упора.
7. Повторить все действия с другой стороны.
8. Вставить в пазы дно ящика.
9. Евровинтами прикрутить вязку ящика.
10. Степлером зафиксировать дно.
11. С боковой стороны дотянуть евровинты ключом.
12. Прикрепить ручку.

Основные достоинства эксцентриковой стяжки следующие:

1. Экономный вариант стяжки, ведь его используют много раз.
2. Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
3. Готовая мебель становится жестче.
4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

1. Подобные конструкции не каждому по карману.
2. Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Где применяется

Эксцентриковый зажим используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:

• Столешницы компьютерных и других столов из ДСП
• Столешницы комодов
• Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.

Установленный шток минификса эксцентрикового зажима полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.

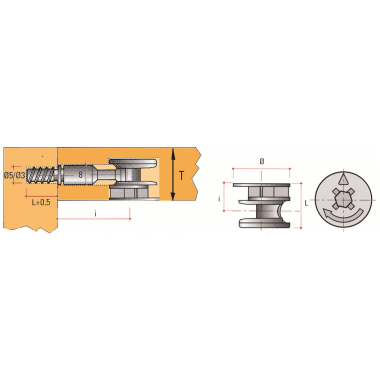

Установка эксцентриковой стяжки

Соблюдение установочных размеров – основное условие, выполнение которого гарантирует правильность установки и совпадение всех элементов стяжки. Установочные размеры одинаковы для любого вида стяжки. Они обобщены в таблице.

Назначение паза	Размер	Где выполняется	Чем выполняется
Диаметр	Глубина
под эксцентрик	15 (12) мм	12,5 мм	На поверхности скрепляемой детали	фрезером Форстнера и ограничителем глубины
под винт	8 (6) мм	Определяется длиной штока: 24, 34 или 41 мм	С торцевой части скрепляемой детали, перпендикулярно отверстию под эксцентрик, центр отверстия на расстоянии 8 мм от кромки детали	дрелью со сверлом 8 мм
под основание винта	5 мм	11 мм	на поверхности второй детали	дрелью со сверлом 5 мм
под втулку (футорку)	10 мм	11 мм	на поверхности второй детали	дрелью со сверлом 10 мм

Установка эксцентриковой стяжки включает три основных этапа:

1. Разметка пазов под элементы стяжки.
2. Присадка отверстий на соединяемых элементах.
3. Установка минификсов — монтаж эксцентриковой стяжки.

Стадия установки минификсов была подробно рассмотрена ранее. Соединяя элементы стяжки, следует уделить внимание тому, как расположен шток. Если он основательно завинчен – не будет возможности повернуть эксцентрик до конца, в таком случае детали как следует не закрепятся. Если шток не докрутить, то это также негативно влияет на качество соединения.

На описании порядка действий по разметке и присадке пазов остановимся более подробно.

Видео

Из видео вы подробно узнаете, как правильно поставить эксцентриковую стяжку своими руками.

Мебельный шкант

Этот тип крепления в современной мебельной промышленности редко используется как самостоятельный. Его в основном применяют только для придания жесткости совместно с эксцентриковыми стяжками.

Главная его функция в большинстве случаев построения мебели – препятствование смещению панелей относительно друг друга и придание дополнительной жесткости креплению.

Используется обычно совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Мастера и столярные мастерские, работающие с деревом, используют мебельный шкант как основной крепежный элемент. В таком случае детали мебели соединяют на шканты, которые приклеивают к деталям с помощью клея ПВА. В таком случае совместно с ПВА использование каких-либо иных стяжек уже не имеет смысла.

( 2 оценки, среднее 4.5 из 5 )

Полкодержатели

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.

Увеличить

Рис. 14.

Винт устанавливается в стенку шкафа, а полкодержатель в тело полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.

Увеличить

Рис.15.

Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксации имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции мебели.

Увеличить

Рис.16.

Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.

Увеличить

Рис.17.

Полкодержатели для стекла без фиксации представляют собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.

Увеличить

Рис.18.

Регулировка оси X на Ender 3

06.07.2018 12 комментариев   Обновление. Я нашел это видео, в котором описывается лучший способ регулировки оси X: у меня в них был небольшой люфт, который позволил мне немного подтолкнуть их при затягивании, и, похоже, в конце концов это сработало для меня — хотя это может быть не самый простой способ — я бы сначала попробовал метод из видео время, просто регулируя ilders. И это отличное видео о том, как бороться с действительно не выровненным X-порталом (увидев его, я бы сделал это на своем принтере, если бы собирал его снова) — на самом деле просто перестаньте читать материал ниже и посмотрите видео ниже: Оставлю исходный пост на случай, если это может помочь, но, пожалуйста, посмотрите приведенные выше видео (или, по крайней мере, видео EdgeOfTech), которые являются лучшими и более четкими руководствами: После Получив квадратную форму рамы, я заметил, что экструзия X-Axis 2020 не параллельна верхней экструзии 2020 на раме. Когда я измерил, он был примерно на 3-4 мм ниже с правой стороны. Я просто посчитал, что это рука на опорной точке, и скорректировал ее соответствующим образом. (обновление от 16.06.2022) В приведенном ниже процессе идея состоит в том, чтобы использовать эксцентриковые гайки, а также немного люфта в отверстиях для других колес, чтобы сначала привести ось X параллельно верхней планке и затем сначала подтяните внешние колеса, вдавливая их во время затягивания. Может быть немного сложно вдавить внешние колеса во время их затягивания, но если слабину можно устранить с нерегулируемых колес, эксцентриковые гайки будут иметь больший диапазон регулировки, и им не нужно будет чрезмерно нажимать изнутри. рамы, чтобы подтянуть все колеса (что, казалось бы, также может повлиять на геометрию).   Ниже описан процесс, который я использовал, чтобы исправить это — из памяти, поэтому я мог что-то упустить, но это основной процесс: 1. Отключите принтер от сети, а затем отсоедините шаговый двигатель оси Z (это удержит любую обратную ЭДС). от повреждения платы или шаговых драйверов). 2. Поворачивайте муфту оси Z до тех пор, пока между планкой оси X и верхней частью принтера с левой стороны не будет 10 см (не имеет значения, какую сторону я установил на 10 см, это просто для справки). 3. Отметьте размеры как с левой, так и с правой стороны, измеренные от выступа 2020 на стержне оси X до выступа 2020 на верхней раме (не между монтажными кронштейнами). 4. Запишите измерения и отметьте, в какую сторону наклонена полоса оси X. В моем случае правая сторона провисает (низко). 5. Ослабил желтые колеса, повернув эксцентриковые гайки, но ослабил их настолько, чтобы они свободно вращались. Эксцентриковые гайки можно поворачивать в любую сторону, поэтому просто нужно немного отрегулировать и почувствовать, теряются ли колеса или туго натягиваются, не должно потребоваться более 1/2 оборота, чтобы увидеть некоторые изменения. См. фотографии ниже для получения дополнительной информации об эксцентриковых гайках. 6. Ослабил колеса зеленого цвета на картинке ниже, и если бы я не мог отрегулировать планку оси X, я бы также ослабил нижнее фиолетовое колесо (но мне это не нужно). 7. поднял правую сторону стержня оси X, чтобы она была ровной, если возможно, зажмите ее здесь или просто держите — обе стороны теперь должны измерять одинаковое расстояние 10 см от верхнего выступа 2020 (стержень оси X теперь параллелен к верхней экструзии 2020 года). 8. Затяните нижнее зеленое колесо с правой стороны, затем нижнее фиолетовое колесо с левой стороны (если оно ослаблено), а затем верхнее зеленое колесо с правой стороны. Эти внешние колеса должны быть плотно прижаты к раме при затягивании, так как в монтажных отверстиях есть лишь небольшая слабина, которая позволит это сделать. Может оказаться необходимым «разделить разницу» при устранении этого провисания между левым и правым внешними колесами. 9. Отрегулируйте желтые эксцентриковые колеса, чтобы они плотно прилегали к земле. Я отрегулировал их так, чтобы их можно было вращать пальцами, но с трудом. 10. Убедитесь, что все колеса затянуты, и я могу повернуть их пальцами (но опять же, они не крутились легко). 11. Повторно измерьте параллельность стержня оси X и верхнего выступа 2020, повторив шаг 2, затем снова внесите необходимые корректировки. 12. После этого повторно подключите шаговый двигатель оси Z и убедитесь, что все шаговые механизмы и концевые упоры остаются подключенными. Примечание по эксцентриковым гайкам. их можно ослабить, не ослабляя контргайку, они должны немного повернуться с помощью прилагаемого ключа. Эксцентриковые гайки имеют нецентрированное отверстие, поэтому при вращении они перемещают проходящий через них болт, что позволяет регулировать колеса внутрь или наружу путем поворота эксцентриковых гаек. 12 комментариев

Тупой я Добро пожаловать в мой Тупой уголок Интернета. В основном это будет материал для 3D-печати, но я также публикую здесь несколько рецептов, проектов и случайных разглагольствований. Другие материалы Stoopid регулярно обновляются. Недавно я присоединился к программе Amazon Associate, поэтому некоторые ссылки на этом сайте являются партнерскими ссылками Amazon. Это означает, что без каких-либо затрат для вас я буду получать партнерскую комиссию, если вы перейдете по ссылке и совершите покупку. Это поможет поддерживать этот сайт и оплачивать больше Stoopid Stuff. Архив ноябрь 2022 г. октябрь 2022 г. сентябрь 2022 г. август 2022 г. июль 2022 г. апрель 2022 г. Февраль 2022 г. Январь 2022 декабрь 2021 г. ноябрь 2021 г. Октябрь 2021 Сентябрь 2021 августа 2021 г. июля 2021 г. июнь 2021 г. мая 2021 г. апрель 2021 г. март 2021 г. февраля 2021 г. января 2021 г. Декабрь 2020 г. ноябрь 2020 г. Октябрь 2020 г. сентябрь 2020 г. август 2020 г. июля 2020 г. июнь 2020 г. мая 2020 г. апрель 2020 г. март 2020 г. Февраль 2020 г. Январь 2020 Декабрь 2019 г. ноябрь 2019 г. Октябрь 2019 г. сентябрь 2019 г. август 2019 г. июля 2019 г. июнь 2019 г. май 2019 г. Апрель 2019 г. март 2019 г. Февраль 2019 г. января 2019 г. Декабрь 2018 г. ноябрь 2018 г. Октябрь 2018 г. сентябрь 2018 г. август 2018 г. июль 2018 г. июнь 2018 г. май 2018 г. Апрель 2018 г. март 2018 г. Февраль 2018 г. Ноябрь 2017 сентябрь 2017 г. август 2017 г. июнь 2017 г. Декабрь 2016 г. Октябрь 2016 г. сентябрь 2016 г. июль 2016 г. март 2016 г. Февраль 2016 г. сентябрь 2015 г. август 2015 г. июнь 2015 г. май 2015 г. апрель 2015 г. март 2015 г. Февраль 2015 г. январь 2015 г. Декабрь 2014 г. ноябрь 2014 г. Октябрь 2014 г. сентябрь 2014 г. июль 2014 г. июнь 2014 г. Май 2014 апрель 2014 г. март 2014 г. Февраль 2014 г. ноябрь 2013 г. август 2013 г. июль 2013 г. июнь 2013 г. май 2013 г. апрель 2013 г. март 2013 г. январь 2013 г. декабрь 2012 г. ноябрь 2012 г. Октябрь 2012 г. сентябрь 2012 г. август 2012 г. Категории Все Новостная лента

Проскальзывание оси Z 3D-принтера – как это исправить! – 3dprintscape.com

3D-принтеры – это замечательные устройства, способные печатать безгранично. Используя три оси, а именно оси X, Y и Z, ваш 3D-принтер может отображать различные трехмерные модели. Однако, когда одна из этих осей не работает должным образом, это может привести к ухудшению качества печати.

Существует множество возможных причин проскальзывания оси Z 3D-принтера во время печати. Эта проблема может быть вызвана слишком ослабленными эксцентриковыми гайками или винтами муфты, которые необходимо просто затянуть. Проблема также может быть вызвана заеданием ходового винта или проблемами с проводкой. Смазка принтера также может решить проблему проскальзывания оси Z.

В этой статье мы расскажем, что вам нужно знать об осях вашего 3D-принтера, особенно об оси Z, используемой для вертикального движения. Затем мы рассмотрим наиболее распространенные причины проскальзывания оси Z и способы устранения этой проблемы.

Руководство по осям вашего 3D-принтера

3D-принтеры — это замечательные устройства, которые позволяют производить 3D-объекты в самых разных областях. От использования 3D-печати в медицине до того, как ее можно использовать в искусстве, сегодня все еще открываются различные возможности.

Для правильной работы 3D-принтер использует три разные оси, а именно оси X, Y и Z. Эти три оси имеют решающее значение для вашего принтера при создании трехмерных объектов. Эти оси используются вашим принтером для определения положения сопла принтера, которое используется для визуализации 3D-объекта.

Боковое перемещение сопла принтера достигается с помощью оси X и оси Y. Ось Z, с другой стороны, отвечает за вертикальное движение. Вместе эти три оси позволяют рендерить 3D-модели с помощью 3D-принтера.

Однако ось Z особенно важна, так как она управляет движением сопла принтера вверх и вниз. Эта ось функционирует за счет использования ходового винта, который представляет собой длинный винт, который закручивается для визуализации выбранной вами 3D-модели.

Когда одна из этих осей не работает должным образом, вы сможете заметить это при осмотре вашего 3D-печатного объекта. Это особенно характерно для вертикальной оси (или оси Z), о которой мы упоминали выше. Когда эта ось Z проскальзывает во время печати, это приводит к ухудшению качества 3D-печати. Эту проблему также называют Z-колебанием.

Что такое Z-Wobble в 3D-печати?

Многие владельцы 3D-принтеров сталкивались с похожими проблемами, из-за которых ось Z их 3D-принтеров проскальзывала при рендеринге модели. Это эффективно разрушает модель, которую вы пытаетесь напечатать, не только тратя ваше время, но и драгоценные материалы для печати.

В конечном счете, Z-колебание относится к неправильному движению оси Z 3D-принтера при рендеринге 3D-модели. В конечном продукте свидетельство этого можно увидеть, когда слои печатного объекта не идеально выровнены в поперечном направлении (или в стороны) из-за нарушения оси Z.

Функция оси Z заключается в управлении движением сопла принтера вверх и вниз. Эта функция обеспечивается длинным скручивающимся винтом, известным как ходовой винт. Z-колебание чаще всего вызвано изгибом ходового винта. Однако есть несколько других причин, которые могут объяснить, почему ваша ось Z проскальзывает во время печати.

Если вы подозреваете, что ваша ось Z отрицательно влияет на качество напечатанных вами моделей, важно иметь возможность устранить проблему, чтобы исправить ее и вернуться к печати. Продолжайте читать, пока мы описываем наиболее распространенные причины проскальзывания оси Z и способы их устранения!

Причины смещения оси Z (и что делать)

Ниже приведены наиболее распространенные причины смещения вертикальной оси вашего 3D-принтера и способы устранения этой проблемы. Знание причин также поможет вам отслеживать эти аспекты и предотвратить разрушение любых будущих 3D-рендеров из-за смещения оси Z.

#1 Ослаблены эксцентриковые гайки вашего 3D-принтера

Одной из наиболее распространенных причин проскальзывания оси Z в 3D-принтере при визуализации модели является ослабление эксцентриковой гайки. Эксцентриковые гайки прикреплены к обеим сторонам оси Z вашего принтера, и эти гайки используются для регулировки натяжения.

Как это исправить:

К счастью, решить эту проблему довольно просто. Используя разводной ключ, вы сможете затянуть эксцентриковые гайки. Если это было причиной вашего проскальзывания вертикальной оси, затяжка этих гаек решит вашу проблему.

Если вы никогда раньше не затягивали эксцентриковые гайки вашего 3D-принтера, это видео проведет вас через этот процесс.

#2 Винты Z-соединителя ослаблены

Если винты Z-соединителя вашего 3D-принтера недостаточно затянуты, это может быть причиной того, что ось Z вашего принтера проскальзывает, когда вы заняты печатью. Z-соединитель вашего принтера имеет два винта, которые должны быть затянуты при сборке принтера. Однако со временем эти винты могут ослабнуть и привести к проскальзыванию оси Z.

Как это исправить:

Если причиной проблем с 3D-печатью являются ослабленные винты соединителя оси Z, эту проблему можно решить, просто убедившись, что винты затянуты надлежащим образом. Обязательно затяните винты с обеих сторон соединителя оси Z.

#3 Ваш ходовой винт заедает

Если гайка ходового винта вашего 3D-принтера затянута слишком сильно, это может привести к ограничению движений вашего 3D-принтера при рендеринге данной модели. Если ходовой винт неправильно установлен или гайки затянуты слишком сильно, это может привести к проблемам с заеданием. Это, в свою очередь, приведет к несоответствующей 3D-печати моделей.

Как это исправить:

Во избежание ошибок, вызванных чрезмерно затянутыми гайками ходового винта, которые приводят к ограничению движения оси Z, может потребоваться слегка ослабить гайки ходового винта. Если эти гайки затянуты слишком сильно, это может привести к заеданию ходового винта, так как двигатель повернут ближе к вертикальной раме принтера.

Если вы подозреваете, что заедание повлияло на ходовой винт вашего принтера, в этом видео вы найдете дополнительную информацию о том, как предотвратить возникновение этой проблемы в будущем.

#4 Ваша ось Z не смазана

Иногда это не слишком туго затянутая гайка или слишком ослабленный винт; иногда это просто правильная смазка оси Z вашего принтера! Если вы проверили другие распространенные причины проскальзывания оси Z и не нашли причину проскальзывания оси Z, это может быть связано с плохой смазкой.

Как это исправить:

К счастью, это простое исправление! Используя соответствующий смазочный спрей, вы можете убедиться, что ваш 3D-принтер правильно смазан.

Если вы не совсем уверены, как безопасно смазывать свой 3D-принтер, это видео на YouTube покажет вам, как именно это сделать!

#5 Виновата неисправная проводка

Если вы исчерпали все возможные варианты и не нашли причину проскальзывания оси Z на вашем 3D-принтере, это может быть вызвано неисправной проводкой. Хотя это не самая распространенная ошибка, известно, что она случалась!

Как это исправить:

Если на ваш 3D-принтер все еще распространяется гарантия, вы можете попросить производителя проверить ваш 3D-принтер, чтобы найти и устранить причину проскальзывания оси Z. Кроме того, вы всегда можете вызвать квалифицированного специалиста для осмотра вашего принтера, чтобы определить причину ваших проблем и найти подходящее решение!

Статьи по теме

• Каков срок службы 3D-принтера?
• Можно ли 3D-печать на металлической кровати?
• Лучшая рабочая платформа для 3D-принтеров
• Как заставить печать прилипать к рабочей пластине
• Как распечатать файл из Thingiverse (простой способ!)
• Создать температурную башню с помощью Cura — простой способ Профили

Заключение

В этой статье мы рассмотрели различные факторы, которые могут вызывать проскальзывание оси Z вашего 3D-принтера при рендеринге вашей 3D-модели.
