Картофельный комбайн полесье – Комбайны картофелеуборочные полуприцепные ПКК-2-05 «ПАЛЕССЕ РТ25» и ПКК-2-03 «ПАЛЕССЕ РТ23»

Полуприцепные картофелеуборочные комбайны ПКК-2-05 «ПАЛЕССЕ РТ25»

Полуприцепной картофелеуборочный комбайн ПАЛЕССЕ PT25 с бункером и переборочным столом предназначен для уборки картофеля на гребневых посадках с междурядьями 70-75 см или 90 см налегких и средних почвах в зонах возделывания картофеля с умеренным климатом, кроме горных, с предельным уклоном полей не более 4°.

Комбайн ПАЛЕССЕ PT25 агрегатируется с колесными тракторами тягового класса 1,4 и имеет следующие конструктивные особенности:

  • активный колебатель с возможностью изменения частоты и амплитуды колебаний, продавливатель пласта с возможностью регулировки усилия прижатия и очищающий валец прутков первого сепарирующего транспортёра улучшают сепарацию и условия эксплуатации комбайна на связанных почвах;
  • балка лемехов имеет возможность регулировки угла установки лемехов;
  • опорные катки фиксируют глубину подкапывания, которая регулируется винтами;
  • второй сепарирующий транспортер имеет полностью обрезиненные планки, что позволяет аккуратно, без повреждений транспортировать картофель по комбайну;
  • вплотную над вторым сепарирующим транспортером движется ботвоудаляющий транспортер, который удаляет крупную ботву от потока урожая и оставляет ее в поле;
  • две горки для отделения мелких примесей верхнего и нижнего яруса;
  • горка нижнего яруса имеет регулировку угла наклона, что необходимо при работе с адаптерами КАН на подборе лука;
  • загрузной транспортер с бесступенчатой гидравлической регулировкой скорости.

По заказу потребителя, за отдельную плату, к комбайну может поставляться:

  • комплект ленты первого сепарирующего транспортера шагом 44 мм (с соединителем и валом приводным) с эластичным покрытием через один пруток;
  • комплект адаптеров КАН, предназначенных для подбора лука и уборки столовой свеклы.

В комбайне применены импортные комплектующие для повышения надежности эксплуатации.

К безусловным плюсам конструкции комбайна, улучшающим сепарацию, следует отнести активный колебатель с изменяемой частотой и амплитудой колебаний, продавливатель пласта с регулируемым усилием прижатия и очищающий валец прутков первого сепарирующего транспортёра. Обрезиненные планки второго сепарирующего транспортёра позволяют избежать повреждений клубней при перемещении картофеля по комбайну. Вплотную над этим транспортёром движется ботвоудаляющий транспортёр, удаляя крупную ботву из потока урожая на поле, а два отделительных транспортёра (нижняя и верхняя наклонные горки) эффективно отделяют мелкие примеси. С верхней наклонной горки картофель скатывается на транспортёр загрузки бункера, имеющий бесступенчатую гидравлическую регулировку скорости, а с него – в бункер. Здесь может накапливаться 2 – 2,5 тонны картофеля с последующей выгрузкой.

Производительность комбайна РТ25 за час основного времени на междурядьях 70см может достигать 0,84га, на междурядьях 75см и 90см – соответственно 0,9 и 1,0 га.

Полуприцепные картофелеуборочные комбайны ПАЛЕССЕ РТ23 и ПАЛЕССЕ РТ25 (ПКК-2-05_ПАЛЕССЕ_РТ25,_ПКК-2-03_ПАЛЕССЕ_РТ23.pdf, 8,064 Kb) [Скачать]

timer73.ru

Картофелеуборочные комбайны, модели — характеристики!


Картофелеуборочные комбайны – машины, предназначенные для уборки клубней картофеля. В отличие от ручных картофелекопалок, которые предшествовали этим техническим средствам, они избавляют человека от физического труда путем полной автоматизации следующих процессов:

  • выкапывания земляной массы вместе с корнеплодами;
  • очищения от почвенных примесей;
  • калибровки по размерным параметрам;
  • извлечения битых, испорченных клубней и сопутствующих материалов;
  • аккумуляции урожая в бункере и его последующей выгрузки в прицеп трактора.

За счет особой технической оснастки картофелеуборочные комбайны решают данную проблему комплексно и быстро. Ввиду актуальности данной темы и растущего интереса к сельскому хозяйству рассмотрим особенности этих машин и некоторые наиболее популярные модели.

Разновидности картофелеуборочных комбайнов


Картофелекопательные комбайны по способу агрегации различают на:

  • прицепные комбайны – устройства, которые соединяются с тракторами через вал отбора мощности;
  • навесные – менее производительное оборудование, которое чаще всего приобретают для минитрактора;
  • полунавесные – связаны с комбайном одной осью;
  • самоходные – полноценная агротехника, которая передвигается самостоятельно за счет своей силовой установки и колесного или гусеничного хода.

Прицепные модификации картофелеуборочных комбайнов так же можно классифицировать по особенностям силового привода на работающие:

  • от ВОМа трактора;
  • от дизельной системы тяговой машины.

В зависимости от рабочих механизмов:

  • картофелеуборочные комбайны с активным ножевым блоком – диски и ножи подвижно сочленены с рамой шарнирами;
  • пассивного типа – элементы, принимающие участие в выкапывании клубней, неподвижны.

В основу другой типологии картофельных комбайнов положены особенности строения сепаратора:

  • элеваторные;
  • грохотные;
  • барабанные;
  • комбинированного вида.

Все элеваторные картофельные комбайны по числу охваченных рядов бывают:

  • однорядными;
  • двурядными;
  • многорядными.

Отечественные модификации картофелеуборочных машин

Картофелеуборочный комбайн КПК-2


Агрегат полунавесного типа, который через ВОМ может соединяться с любым трактором из линейки МТЗ, модификациями Т-70С и ДТ-75МХ.

Особенности:

  • наличие наблюдательной платформы, чтобы контролировать процесс сбора урожая;
  • объемное хранилище для картофеля – до 1,5 т;
  • высокая производительность, которая составляет почти 0,8 га в час;
  • компактные размеры – 8 х 6 х 5 м.

При полной оснастке этот комбайн весит 5,6 т.

Комбайн для уборки картофеля КПК-3


Как и предыдущая модель, представляет группу полунавесных устройств. Внутренне устройство этого двухрядного агрегата представлено на чертежах.

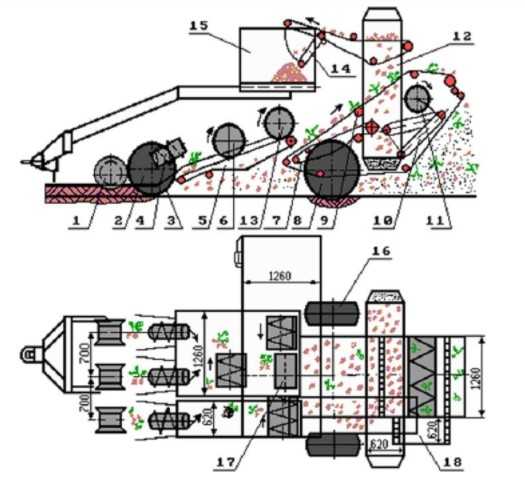

В нем выделяют следующие конструктивные элементы:

  • 1 – копировальный каток;
  • 2 – выкапывающие приспособления;
  • 3 – лемех;
  • 4,6, 11,13 – подающие винты;
  • 5, 7 – элеваторный блок;
  • 8 – ботвоудалитель;
  • 9 – прижимная деталь;
  • 10 – транспортер;
  • 12 – ковш для перемещения;
  • 14 – вспомогательная часть для отгрузки клубней;
  • 15 – емкость для накопления урожая;
  • 16- ходовая;
  • 17 – разбиватель комьев и груд земли;
  • 18 – уравнитель клубней.

Достоинства:

  • малый расход дизеля – до 40 кг/га;
  • высокая рабочая и транспортная скорость – до 6 и 25 км/ч;
  • широкозахватная передняя часть – 2,1 м;
  • оптимальная настраиваемая глубина копки – 2250 мм;
  • хорошие мощностные данные, которые позволят убрать 0,48 га в час.

Картофельный уборщик ККУ-2


Комбайн ККУ-2 «Дружба» пригоден для эксплуатации на слабозасоренных посевах. Обеспечивает двухрядный способ уборки и изготавливается в двух вариантах – элеваторном и грохотном.

Особенности:

  • агрегация с тяговыми машинами с мощностью не менее 60 -100 л.с.;
  • оснастка ходоуменьшителями, которые повышают качество уборки урожая;
  • передаточный редуктор с дополнительными муфтами.

Технические характеристики:

  • Область захвата – 1,4 м;
  • Ширина междурядий – 60..140 см;
  • Приемный резервуар – 700 кг;
  • Продуктивность – 0,43 га/ч;
  • Масса – 4500 кг.

ККУ-2А


Представляет собой полунавесную модификацию с активными рабочими органами.

Преимущества:

  • 3-секционная усиленная рама;
  • сразу 2 сепарирующих элеватора;
  • пневматические колеса;
  • площадка для инспекции с несколькими рабочими местами;
  • сцепка с задним ВОМом трактора.

Практически полностью соответствует базовой модели ККУ-2. Главное, на что стоит обратить внимание, это вместимость бункера, которая в поздней разработке составила 800 кг.

Зарубежные модификации

Картофельные комбайны от немецкого производителя «Fortschritt»

E-668/7

Полунавесной элеваторный комбайн, хорошо справляющийся со своей задачей на легких и рыхлых почвах. Производит 2-рядную уборку картофеля.

Эксплуатационные особенности:

  • широкий спектр тракторов для агрегации — МТЗ-80/82, ДТ-54А, МТЗ-50/52 и др.;
  • привод к вращающимся механизмам через карданный вал;
  • большая ширина захвата – 1400 мм;
  • хорошая производительность – 0,3..0,42 га/ч;
  • ходоуменьшители для повышения качества картофелеуборочных работ.

Е686


Самоходный двухрядный комбайн, рассчитанная на продолжительную эксплуатацию на неоднородных грунтах с большим количеством камней.

Особенности:

  • малый уровень повреждений клубней;
  • регулятор высоты падения убранной массы;
  • специальное приспособление для отсеивания камней.

Рабочие параметры:

  • Скорость обработки – 3 га/ч;
  • Тяга мотора – 80 л.с.;
  • Охватываемая часть – 150 см;
  • Вес – 4,8 т.

Немецкие картофелекомбайны «Grimme»

DR-1500


Прицепной двухрядный комбайн, который с дополнительными навесками превращается в уборщик для других видов корнеплодов.

Особенности:

  • пневматические тормоза;
  • электромагнитное управление;
  • высокая производительность – 0,7 га/ч;
  • объемный накопитель вместимостью 4500 кг;
  • масса – 7,5 т.

SE 150-60

Картофелеуборочный агрегат с боковым подкопом. Производит 2-рядную уборку и идеально подходит для больших производственных площадей

Преимущества:

  • отсутствие ограничений по типу почву;
  • правая локализация подкапывателя;
  • инспекционный стол на несколько рабочих;
  • 2 транспортерные ленты.

Рабочие параметры:

  • Вес – 9,35 т;
  • Вместимость – 6 т;
  • Захват – 1,5 м;
  • Скорость работы – 0,8 га/ч.

Малогабаритные картофелеуборочные машины

Однорядный комбайн «Анна» Z644

Прицепная машина, изготовление которой происходит в Польше. Приспособлена для любых почв.

Преимущества:

  • настраиваемая глубина копки;
  • встроенный ботвоудалитель;
  • сортировочный стол.

Технические параметры:

  • Междурядья – 635..750 мм;
  • Бункер – 1,45 т;
  • Продуктивность – 0,2 га/ч;
  • Требуемая мощность двигателя – 50 л.с.;
  • Масса – 2,5 т.

Картофелекомбайн КСК-1 «Кабан»


Небольшой картофелеуборщик, который отличается уникальной технологией очистки клубней от примесей. В отличие от других малогабаритных вариантов, создает меньшие потери урожая.

Эксплуатационные параметры:

  • достаточная продуктивность – 0,2 га за час;
  • маневренность – агрегат транспортируется со скоростью 16 км/ч;
  • лемешно-дисковый выкапыватель;
  • небольшой вес – 480 кг.

Широкое распространение получили самодельные модификации этого комбайны, которые изготавливаются своими руками.

pro-traktor.ru

Комбайн картофелеуборочный полуприцепной ПКК-2-02 «Полесье» | Сельское хозяйство

Картофелеуборочный комбайн полуприцепной ПКК-2-02 предназначен для уборки картофеля в бункер с последующей выгрузкой в транспортное средство, на легких и средних почвах в зонах возделывания картофеля с умеренным климатом кроме горных районов.

Комбайн картофелеуборочный полуприцепной ПКК-2-02 «Полесье» Комплект учебных плакатов на 8 листах
1 Комбайн картофелеуборочный полуприцепной с бункером и переборочным столом ПКК-2-02 «Полесье»
2 Агрегатирование комбайна. Органы управления
3 Схема кинематическая принципиальная комбайна
4 Схема электрическая принципиальная комбайна
5 Схема гидравлическая принципиальная комбайна
6 Схема смазки комбайна
7 Установка привода тормозов и указателя поворота колес. Ось ходовых колес комбайна
8 Блок подкапывающий сепарирующий комбайна. Бункер

Технические данные комбайна
Количество одновременно убираемых рядков, шт. 2
Рабочая ширина захвата, м
- на междурядьях 70 см 1,4
- на междурядьях 90 см 1,8
Глубина подкапывания относительно вершины гребня, м, не более 0,25
Производительность за 1 час основного времени, га/ч, не менее:
- на междурядьях 70 см 0,28 - 0,84
- на междурядьях 90 см 0,36 - 1,0
Рабочая скорость движения, км/ч 2 - 6
Транспортная скорость движения, км/ч, не более 15
Минимальный внутренний радиус поворота (по следу наружного колеса), м, не более 9
Габаритные размеры комбайнов в рабочем положении:, мм, не более:
- длина 10000
- ширина 5000
- высота 4000
Габаритные размеры комбайнов в транспортном положении:, мм, не более:
- длина 10000
- ширина 4000
- высота 4000
Дорожный просвет, мм, не менее 300
Ширина колеи задних ходовых колес, см 2100+90
Обозначение шин 16,5/70-80
Давление воздуха в шинах, МПа (кг/см2) 0,375  0,01 (3,75  0,1)
Масса конструкционная (сухая) комбайна, кг, не более 6500
Масса картофеля в бункере, кг 2000…2500
Рабочее давление гидросистемы, Мпа (кгс/см2) 16+1 (160+10)
Количество обслуживающего персонала, чел. 1+(1…4)*

Состав: Вид общий, Комплект учебных плакатов на 8 листах

Софт: Компас v12

vmasshtabe.ru

Полуприцепной картофелеуборочный комбайн ПКК-02 Палессе

Комбайны ПАЛЕССЕ РТ23 и ПАЛЕССЕ РТ25 отвечают требованиям технологии уборки картофеля для успешного проведения уборочных работ в оптимальные сроки. Эти машины делают механическую уборку картофеля экономичной, рациональной и удобной, а высокая производительность комбайнов делает их востребованными в хозяйствах с развитым картофелеводством.

Комбайны работают на междурядьях 70-75 и 90 см, оснащены переборочными столами с площадками для работы обслуживающего персонала.

Полуприцепной картофелеуборочный комбайн РТ25 оснащен бункером вместимостью 2000-2500 кг, агрегатируется с колесными тракторами тягового класса 1,4.

Полуприцепной картофелеуборочный комбайн ПАЛЕССЕ РТ23 предназначен для уборки урожая картофеля на полях с большой урожайностью (300 ц/га и выше), агрегатируется с колесными тракторами тягового класса 2. Комбайн имеет бункер вместимостью 4500-5000 кг; усиленную, более мощную конструкцию рамы комбайна; усиленную балку оси колес и шины большей грузоподъемности.

Используя комплект дополнительного оборудования КАН, поставляемого по отдельному заказу, комбайны можно задействовать на уборке репчатого лука и столовой свеклы. Адаптеры устанавливаются на приемно-подкапывающую часть комбайна.

  ПАЛЕССЕ РТ23 ПАЛЕССЕ РТ25
Тип полуприцепной полуприцепной
Производительность за 1 ч, основного времени, га/ч:
- на междурядьях 70 см 0,28-0,84 0,28-0,84
- на междурядьях 75 см 0,3-0,9 0,3-0,9
- на междурядьях 90 см 0,36-1,0 0,36-1,0
Количество одновременно убираемых рядков, шт 2 2
Глубина подкапывания относительно вершины гребня, м, не более 0,25 0,25
Погрузочная высота незагруженного транспортного средства, имеющего основные или надставные борта, мм, не более 2800 2800
Высота падения клубней, см, не более 35 35
Габаритные размеры комбайна в рабочем положении, мм, не более:
- длина 10500 10000
- ширина 5200 5200
- высота 4000 4000
Габаритные размеры комбайна в транспортном положении: мм, не более:
- длина 10500 10000
- ширина 4000 4000
- высота 4000 4000
Масса конструкционная комбайна, кг 7500 6800
Рабочая скорость движения, км/ч 2-6 2-6
Транспортная скорость движения, км/ч, не более 15 15
Обозначение шин 20,0/60-22,5 Бел87 16,5/70-18
Дорожный просвет, мм, не менее 200 200
Минимальный внутренний радиус поворота (по следу наружного колеса), м, не более 9,5 9
Бункер - накопитель:
- тип с донным транспортером выгрузки с донным транспортером выгрузки
- вместимость бункера, кг 4500-5000 2000-2500
Гидравлическая система:
- рабочее давление гидросистемы, МПа 16+1 16+1
- вместимость, л 75+2,25 75+2,25
Электрооборудование комбайна:
- номинальное напряжение системы электрооборудования, В 12 12
Количество обслуживающего персонала, чел, в том числе:
- тракторист 1 1
- переборщик 0-4 0-4
Привод рабочих органов и гидростанции комбайна от вала отбора мощности трактора с частотой вращения 9 с-1 от вала отбора мощности трактора с частотой вращения 9 с-1

www.tm44.ru

Комбайн картофелеуборочный ПКК-2-05 «ПАЛЕССЕ PT25». Руководство



содержание   ..  1  2  3   ..









Меры

безопасности

ВНИМАНИЕ:

При транспортировании комбайна по дорогам общей

сети необходимо соблюдать «Правила дорожного движения».

Не превышать

установленной скорости транспортирования

-

15 км/ч. При движении по неровным

дорогам снижать скорость транспортирования до 5 км/ч.

При эксплуатации и обслуживании комбайна соблюдайте «Правила техни-

ки безопасности при работе на тракторах, сельскохозяйственных и специализиро-

ванных машинах».

ВНИМАНИЕ:

Строго соблюдайте требования предупредительных и

запрещающих надписей, нанесенных на комбайне!

Работы по ремонту и обслуживанию производятся только обученными

специалистами по сервисному обслуживанию.

ВНИМАНИЕ:

При подготовке комбайна к эксплуатации снимите

транспортную тягу, установленную для фиксации бункера и рамы комбайна при

отгрузке к потребителю!

Запрещается эксплуатация комбайна с установленной транспортной тягой.

ЗАПРЕЩАЕТСЯ

движение задним ходом без поднятия подкапываю-

щей секции блока подкапывающего сепарирующего в транспортное положение.

Во избежание аварийных ситуаций перевод бункера в нижнее поло-

жение из положения подъема производите только в

ПЛАВАЮЩЕМ

положении

рукоятки гидрораспределителя трактора.

ЗАПРЕЩАЕТСЯ

при работе комбайна нахождение людей под бунке-

ром!

ЗАПРЕЩАЕТСЯ

подниматься на площадки для переборщиков и

спускаться

с них при движении комбайна!

ЗАПРЕЩАЕТСЯ

при транспортных переездах комбайна нахождение

людей на площадках для переборщиков!

ЗАПРЕЩАЕТСЯ

при поднятом положении бункера производить ра-

боты по переборке картофеля, ремонту и техническому обслуживанию.

Переезды

и маневры с полным бункером запрещены

!

Контролируйте все электрооборудование и оберегайте его от повре-

ждений. Немедленно устраняйте повреждение проводов

.

Все работы, связанные с ремонтом, регулировками и обслуживанием

комбайна производите при неработающем двигателе трактора, полностью оста-

новленных рабочих органах и вынутом из замка зажигания ключе.

Меры безопасности

Ремонт гидравлических систем производите только в специализиро-

ванной мастерской. Перед разборкой узлов гидросистемы, тщательно очистите

предполагаемое место разборки от грязи, пыли и других загрязнений. Наиболее

быстро и качественно очистку наружных поверхностей гидравлических соедине-

ний от загрязнений производите при помощи имеющейся пневмосистемы комбай-

на или другого источника сжатого воздуха с последующей протиркой чистой вето-

шью.

Следует регулярно проверять гидравлические рукава и менять повре-

жденные и старые рукава на новые. Рукава должны соответствовать необходи-

мым техническим требованиям на комбайн.

Не допускается попадание загрязнений во внутренние полости гид-

равлической системы, т.к. это вызывает заклинивание золотников гидро-

распределителей, выход из строя гидронасосов, гидромоторов и других

элементов системы.

Содержите сопрягаемые поверхности быстроразъемных полумуфт в иде-

альной чистоте. Соединение полумуфт с загрязненными сопрягаемыми поверхно-

стями приведет к отказам гидроаппаратуры.

ВНИМАНИЕ:

На участках полей и дорог, над которыми проходят воз-

душные линии электропередачи, проезд и работа комбайна

разрешается

,

если

расстояние по воздуху от комбайна до ближайшего провода находящегося под

напряжением будет не менее

указанного

в таблице.

Напряжение воздушной линии, кВ

Минимальное расстояние, м

до 35

2,0

от 35 до 110

3,0

от 110 до220

4,0

от 220 до 400

5,0

от 400 до 750

9,0

от 750 до 1150

10,0

Меры безопасности

ПРЕДУПРЕЖДЕНИЕ:

Комбайн ПКК

-2-

05 агрегатируется с колесными тракторами тягового

класса 1,4 МТЗ

-

80 и МТЗ

-

82, которые должны быть оборудованы гидрофициро-

ванным крюком (тягово

-

сцепное устройство ТСУ

-

2), поставляемым с комбайном.

Это необходимо по условиям безопасности, так как нагрузка на сцепную

петлю комбайна составляет

-

с пустым бункером 1060 кг.

Во избежание возникновения аварийных ситуаций запрещается агре-

гатирование комбайна с трактором, оборудованным прицепной скобой (тягово

-

сцепное устройство ТСУ

-1-

Ж и ТСУ

-

1), так как допустимая вертикальная нагрузка

на прицепную скобу составляет 650 кг для тракторов МТЗ

-

80 и МТЗ

-82.

Во избежание возникновения

аварийных ситуаций запрещается

включение ВОМ трактора с поднятой в транспортное положение подкапывающей

секцией

.

При транспортных переездах комбайна с трактором, комбайн должен

быть переведен в транспортное положение

-

бункер сложен и зафиксирован стра-

ховочной цепью, подкапывающая секция блока подкапывающего сепарирующего

переведена в транспортное положение и зафиксирована страховочными тросами

на раме комбайна, ВОМ трактора отключен. При складывании бункера комбайна

транспортер загрузки бункера должен находиться в крайнем нижнем положении.

Не разрешается перевозить выкопанный картофель в бункере

комбайна!

Светосигнальное оборудование комбайна должно быть подключено к

трактору.

Перед включением ВОМ и (или) началом движения обязательно преду-

предите окружающих звуковым сигналом.

При расцепке комбайна с трактором затормозите комбайн ручным

стояночным тормозом, подложите противооткатные упоры под ходовые поворот-

ные колеса и опустите стояночную опору.

Запрещается отсоединять рукава высокого давления гидросистемы

на откидной части бункера без предварительной фиксации ее от опрокидывания,

на

гидроцилиндрах подъема бункера при поднятом бункере и на гидроцилиндрах

подкапывающей секции без предварительной ее фиксации в транспортное поло-

жение.

Для предотвращения повреждения клубней высота выгрузки карто-

феля в транспортное средство не должна превышать 35 см (при падении на твер-

дую поверхность).

Не рекомендуется проводить уборку картофеля при температуре

почвы ниже плюс 8

0

С, так как при этом клубни легко травмируются и в дальней-

шем плохо сохраняются, кроме того не исключены случаи выброса непрогретого

масла через сапун в масляном баке вначале работы комбайна.

Меры безопасности

При уборке картофеля в засушливый период с наличием большого

количества пыли переборщикам

,

работающим на комбайне необходимо использо-

вать индивидуальные средства защиты органов дыхания и зрения.

На обеих площадках для переборщиков установлены пульты с кноп-

ками для экстренного останова (остановка рабочих органов комбайна с гидравли-

ческим приводом), продвижения донного транспортера бункера и звуковой связи с

механизатором.

Дополнительно на противоположной стороне обеих площадок установле-

ны отдельные кнопки экстренного останова (из расчета на каждого переборщика)

.

Повторный запуск техпроцесса осуществляется только с пульта управле-

ния в кабине трактора.

Для обратной связи используется звуковой сигнал трактора и звуковой

сигнал, установленный на левой площадке для переборщиков, о чем должны быть

проинструктированы переборщики перед началом работы.

Для защиты электропроводки комбайна от повреждения грызунами

(мышами, крысами и т.д.) рекомендуется оборудовать помещение хранения ком-

байна ультразвуковыми излучателями для отпугивания грызунов по технологии

предприятия

-

изготовителя излучателей.

Элементы соединения транспортеров (замки и соединители) комбай-

на в процессе работы подвергаются естественному износу

и прослаблению вин-

товых соединений, поэтому ежедневно проверяйте их техническое состояние. Во

избежание разрыва транспортера при износе элементов соединения более 60 %

замените их из комплекта ЗИП самостоятельно, без вызова представителей сер-

вис центра.

Винтовые соединения необходимо проверять на прочность посадки

после первой нагрузки, а затем через каждые 50 часов работы. После затяжки

гайки стопорить от самоотвинчивания.

Разрыв транспортера по элементам соединения отказом не считается.

При перерывах в использовании комбайна более трех дней с хране-

нием на открытой площадке, для предотвращения появления ржавчины на звень-

ях

цепи транспортера бункера 43 (рисунок 2.12) очистите ее от грязи и промойте

промывочной жидкостью (керосин, дизтопливо или бензин). После просушки

смажьте кистью (тампоном) цепь подогретым до 80

- 90

0

С автотракторным или

дизельным маслом. Транспортер со смазанной цепью необходимо прокрутить не

менее 10 оборотов.

В процессе работы опорные катки движутся по верхушкам гребней и

от воспринимаемого веса подкапывающей секции уплотняют их на средних связ-

ных почвах или преждевременно разрушают на легких почвах, что может вызы-

вать нежелательные последствия. Для снижения давления катка на гребень в

гидросистеме комбайна применен пневмогидроаккумулятор с манометром.

Меры безопасности















содержание   ..  1  2  3   ..



zinref.ru

Комбайн картофелеуборочный ПКК-2-05 «ПАЛЕССЕ PT25». Руководство



содержание   ..  1  2  3  4  5  ..









2.4

.1 В состав блока подкапывающего сепарирующего (рисунок

2.2

) вхо-

дят: балка с опорными катками и подрезающими дисками 2

,

боковины

7

и

8,

два

ботвозатягивающих колеса

15,

лемеха

16

, разравниватель пласта

17.

1, 18

регулировочные

винты

; 2

балка с катками и дисками

; 3

очищающий валец

;

4

пассивный встряхиватель; 5 –

активный колебатель; 6

первый сепарирующий транс-

портер; 7, 8 –

боковины; 9 –

регулятор; 10 –

ось лемехов; 11, 12 –

ролики; 13

-

подрезаю-

щие диски; 14

-

катки; 15

-

ботвозатягивающие колеса; 16 –

лемеха

; 17

разравниватель;

19

регулировочная втулка; 20

-

клапан

Рисунок

2.2

Блок подкапывающий сепарирующий

и первый сепарирующий

транспортер

Глубина подрезания почвенного слоя подрезающими дисками

13

устанав-

ливается изменением положения дисков, с помощью регулировочных

винтов

18.

Первый сепарирующий транспортер

6

представляет собой наклонный

транспортер пруткового типа. Прутки закреплены заклепками на трех ремнях с

высокими выступами с шагом 4

0

мм. Сепарация

выкопанной картофельной массы

2

Устройство и работа

повышается, благодаря активному и пассивному встряхивателям, а также боль-

шой площади сепарации транспортера.

Активный колебатель 5 и пассивный встряхиватель 4 имеют несколько по-

ложений по установке от минимальной (или отсутствия встряхивания) до макси-

мальной амплитуды колебаний ленты транспортера.

Активный колебатель 5 имеет дополнительную регулировку частоты коле-

баний при помощи РДП3.

Подкоп урожая осуществляется плоскими

лемехами

1

6 установленными

на оси 10

.

Регулировка глубины подкапывания ведется перемещением

опорных

кат-

ков

14

при помощи регулировочных винтов

1.

Для очистки прутков транспортера от налипания почвы установлен очи-

щающий валец 3.

Для очистки обводных роликов устанавливаются чистики, а для очистки

ремней установлены пластины. Привод ведущего вала первого сепарирующего

транспортера

осуществляется цепной передачей от конического

редуктора

.

Блок подкапывающий сепарирующий закреплен на основной раме ком-

байна при помощи вертикальных тяг с подвеской на гидроцилиндрах (что позво-

ляет производить продольное и поперечное копирование рельефа поля).

При переводе комбайна в транспортное положение передняя часть блока

подкапывающего сепарирующего поднимается при помощи гидроцилиндров

с

установкой страховочных канатов.

2.4.2

Управляемые

несущие колеса

10

(рисунок

2.1)

служат для переме-

щения комбайна и уменьшения радиуса поворота при технологических разворо-

тах. Комбайн оборудован колодочными тормозами барабанного типа с пневмати-

ческим приводом и стояночным тормозом с механическим, ручным приводом.

Пневматический привод тормозов дает возможность одновременно с трак-

торными тормозами приводить в действие колесные тормоза комбайна, а также

обеспечивает аварийное торможение комбайна в случае отрыва от трактора.

Схема

пневматическая

соединений

приведена

в

приложении

Ж

(рисунок Ж.1).

При нажатии на тормозную педаль трактора сжатый воздух из

соедини-

тельной магистрали через тормозной кран трактора выходит в атмосферу. Одно-

временно сжатый воздух из ресивера 6 (рисунок

2.3)

поступает в воздухораспре-

делитель 4, а затем по трубопроводам 5 переходит в тормозные камеры 7. При

растормаживании воздух из тормозных камер 7 через воздухораспределитель 4

выходит в атмосферу.

Стояночный тормоз –

ручной с механическим приводом, расположен с

правой стороны комбайна. Для затормаживания необходимо вращать рукоятку 22

по часовой стрелке, для растормаживания –

против часовой стрелки. Привод по-

ворота колес осуществляется от гидроцилиндра.

2

Устройство и работа

1

соединительная головка; 2 –

пневмотрубка

; 3

магистральный фильтр;

4

воздухо-

распределитель;

5

трубопровод; 6 –

ресивер; 7 –

тормозная камера; 8, 19 –

гайки;

9

штырь; 10 –

трос ручного тормоза; 11 –

натяжной ролик; 12 –

ручной тормоз; 13 –

ко-

уш;

14

рычаг; 15 –

накладка;

16

стрелка указателя поворота колес; 17 –

трос;

18

пружина; 20 –

натяжной болт; 21 –

спиральная пневмотрубка; 22 –

рукоятка; 23 –

за-

жим; 24 –

управляемое

колесо

Рисунок

2.3

Установка привода тормозов и указателя поворота колес

2

Устройство и работа

2.4

.3 Второй сепарирующий транспортер представляет

собой наклонный

транспортер пруткового типа. Прутки полностью обрезинены и закреплены за-

клепками на трех ремнях с высокими выступами с шагом 40 мм. Сепарация выко-

панной картофельной массы происходит за счет большой площади транспортера.

Привод ведущего вала 10

(рисунок 2.

4)

второго сепарирующего транспортера

осуществляется цепной передачей от ведущего вала

первого сепарирующего

транспортера.

1, 6, 16

ролики; 2 –

транспортерная

лента; 3 –

соединитель

транспортера

; 4

пружина;

5, 14

кронштейны; 7 –

звездочка; 8 –

щиток

; 9, 11

ведущие колеса; 10 –

вал; 12

-

кор-

пус подшипника

; 13

соединитель;

15

шпилька

Рисунок 2.

4 -

Второй

сепарирующий транспортер

2

Устройство и работа





















содержание   ..  1  2  3  4  5  ..





zinref.ru

ПКК -2-05 "Полесье" Комбайн картофелеуборочный полуприцепной

Полуприцепной картофелеуборочный комбайн ПКК-2-05 «ПАЛЕССЕ PT25» с бункером и переборочным столом предназначен для уборки картофеля на легких и средних почвах в зонах возделывания картофеля с умеренным климатом, кроме горных, с предельным уклоном полей не более 4°.

Комбайн ПАЛЕССЕ PT25 оснащен переборочным столом с площадками для работы обслуживающего персонала (4 чел.). Комбайн работает на междурядьях 70–75 и 90 см. и агрегатируется с колесными тракторами тягового класса 1,4 (МТЗ-80/82).

Используя комплект дополнительного оборудования ПАЛЕССЕ PT25 можно задействовать на уборке репчатого лука. Адаптеры устанавливаются на приемно-подкапывающую часть комбайна.

Адаптер ботвоудаляющий КАН-01
Предназначен для удаления ботвы лука в процессе уборки. Адаптер навешивается на балку выкапывающего адаптера КАН-02.

Адаптер выкапывающий КАН-02
Предназначен для выкапывания с одновременным или предварительным удалением ботвы двух рядков (4-х строчек) лука, возделываемого на междурядьях 70 см.

Адаптер подбирающий КАН-03
Предназначен для подбора валка репчатого лука, предварительно выкопанного копателем - валкоукладчиком при двухфазной уборке.



Бережную уборку урожая, эффективную сепарацию и высокую производительность комбайна обеспечивают:

- активный колебатель с возможностью изменения частоты и амплитуды колебаний, продавливатель пласта с возможностью регулировки усилия прижатия и очищающий валец прутков первого сепарирующего транспортёра улучшают сепарацию и условия эксплуатации комбайна на связанных почвах;

- балка лемехов с возможностью регулировки угла установки лемехов;

- опорные катки фиксируют глубину подкапывания, которая регулируется винтами;

- второй сепарирующий транспортер имеет полностью обрезиненные планки, что позволяет аккуратно, без повреждений транспортировать картофель по комбайну;

- вплотную над вторым сепарирующим транспортером движется ботвоудаляющий транспортер, который удаляет крупную ботву от потока урожая и оставляет ее в поле;

- две горки для отделения мелких примесей верхнего и нижнего яруса с регулировкой угла наклона;

- сортировочный транспортер с бесступенчатой гидравлической регулировкой скорости;

- высокая производительность комбайна ПАЛЕССЕ PT25 делает его востребованным в хозяйствах с развитым картофелеводством.

Для повышения надежности эксплуатации техники, в комбайне применены комплектующие высокого технического уровня ведущих мировых производителей. Стабильную работу машины обеспечивают подъемный ковшовый транспортер и отделительные транспортёры (наклонные горки) производства фирмы WEIMAR (Германия), ремни и замки сепарирующих транспортеров производства фирмы ARTEMIS (Германия), а также гидроаппаратура европейского производства, что повышает надежность машины и увеличивает ресурс.



Основные конструктивные особенности комбайна ПКК-2-05 «ПАЛЕССЕ PT25» для улучшения сепарации в условиях эксплуатации комбайна на связанных почвах.





Технические характеристики



Наименование показателей

Значения

1 Вместимость бункера, кг 2500
2 Масса конструкционная комбайна, не более, кг 6800
3 Рабочая скорость, км/ч 2-6
4 Высота выгрузки, не более, мм 2800
5 Габаритные размеры в транспортном положении, мм 10000х4000х4000
6 Комплект адаптеров для уборки лука
7 Колебатель 1-ого сепарирующего транспортера активный
8 Кол Угол установки лемехов регулируемый





www.tdagromarket.ru

About the author

Отправить ответ

avatar
  Подписаться
Уведомление о
