Кунг газ 66 размеры: Вес газ 66 кунг – 67, 6611 технические характеристики, Шишига, самосвал, дизель, КУНГ, расход топлива на 100 км, вес, ТТХ, цена, схема электрооборудования цветная с описанием, компрессор, бортовой, си

Автомобиль ГАЗ 66 (кунг) | ЭНЕРГОПРОМСТРОЙ

Аренда спецтехники распространённая и выгодная услуга, так как это позволяет сэкономить финансы благодаря тому, что вам не приходится приобретать свой собственный автопарк спецтехники для различного рода работ. Вахтовая машина ГАЗ 66 с кунгом не исключение, так как этот автомобиль отлично себя зарекомендовал в самых разных сферах использования: военной, строительной, сельском хозяйстве и пр. Автомобиль ГАЗ 66 (кунг) предназначен для перевозки грузов и людей в различных дорожных условиях и по бездорожью. Грузовой автомобиль повышенной проходимости, с двумя осями и грузоподъёмностью 2 тонны. ГАЗ 66 оборудован отапливаемым кунгом на 7 посадочных мест + водитель.

Длина кузова автомобиля составляет 5805 мм, ширина – 2322 мм, высота – 2520 мм. Шины ГАЗ 66 размер имеет 12,00-18. Наличие такой специальной резины делает автомобиль более приспособленным для использования по бездорожью. Эти удачно спроектированные шины позволяют автомобилю успешно преодолевать грязь, снег, рыхлые и каменистые поверхности.

Стоит отметить, что для Газ 66 технические характеристики разрабатывались именно с учётом использования в сложной местности. Повышенная проходимость машины становится возможной благодаря приводу на обе оси и использованию на обоих мостах самоблокирующихся дифференциалов.

На ГАЗ-66 установлена механическая лебедка, которая по всем параметрам превосходит электрическую конструкцию, особенно учитывая сложные условия эксплуатации машины. Длина троса на лебедке до 35 метров и диаметром 16 мм. Тяговая нагрузка на прямом тросе составляет 3,5 тонны. Лебедка оборудована тормозом.

Чтобы заказать в аренду автомобиль ГАЗ 66 с кунгом звоните нашим специалистам по телефону +7 (4012) 577-707, они подберут вариант без переплат и с гарантией поставки техники в срок. Наша компания Энергопромстрой всегда учитывает все потребности и желания заказчиков для плодотворного сотрудничества, и предлагает гибкие условия оплаты аренды спецтехники.

Также, к аренде доступны следующие вахтовые автобусы:

Вахтовый автобус Газ-3284 на базе шасси ГАЗ-33081

Вахтовый автобус Газ-3284 на базе шасси ГАЗ-33081 — это специально оборудованный автомобиль для доставки рабочих бригад к месту выполнения работ: месту аварий, стройке, и нефтяным и газовым месторождениям, отдаленных от населенных пунктов. Это универсальный транспорт, который может использоваться для применения в различных областях деятельности. Это проходимые, мощные, надежные и неприхотливые машины с колесной формулой 4х4.

Установленный фургон предназначен для размещения до 15 пассажиров. Фургон оборудован вентилятором (для принудительной циркуляции воздуха), автономным отопителем, зуммером, лестницей-трапом.

Грузопассажирский бортовой автомобиль Газель 33023.

Газель 33023 — универсальный грузопассажирский автомобиль, перевозит до 1000 килограммов груза и вмещает в себя до шести человек. Такая машина используется для перевозки бригады с оборудованием на различные объекты. Это быстрый, надежный автомобиль с комфортным салоном.

Технические характеристики:

• вместимость авто — 6 человек, включая водителя;
• максимальная грузоподъёмность 1 000 кг;
• мощность двигателя 100 л.с;
• полная масса 3500 кг.
• габариты кузова – 4,1м х 2м х 0,38м.

Автобус на базе Соболь 27527.

ГАЗ-27527 Соболь — цельнометаллический фургон. Практичный, хорошо приспособленный для города и бездорожья автомобиль. Особенно востребован для всевозможных строительных компаний, организаций торговли и быта, коммунальных служб. Подкупает своей универсальностью в перевозках людей и груза, небольшими габаритами и своей проходимостью. Полный привод, а также высокая посадка придают уверенность при любой непогоде в дальних поездках и на бездорожье. Отопительная система с двумя печками зимой поддерживает комфорт в салоне.

Технические характеристики:

• вместимость авто — 6 человек, включая водителя;
• тип привода — полный, 4х4;
• полная масса — 3000 кг;
• грузоподъемность — 800 кг;
• погрузочная высота — 82 см;
• габариты кузова – 1,2м х 1,6м х 1,5м.

Грузопассажирский фургон Mercedes Sprinter CDI 208.

Грузопассажирский фургон Mercedes Sprinter CDI 208 — это оборудованный микроавтобус для доставки людей к месту выполнения работ: месту аварии, стройке, отдаленных от населенных пунктов. Это быстрый, мощный, надежный автомобиль с комфортабельным салоном. Вместимость пассажиров до 6 человек + водитель. Этот фургон представляет собой транспортное средство, объединенное с закрытым тентованным кузовом, грузоподъёмностью до 1000 кг, как единое целое.

Технические характеристики:

• мощность двигателя 80 л.с.;
• максимальная грузоподъёмность 1т;
• габариты кузова – 2,2м х 2м х 1,65м.

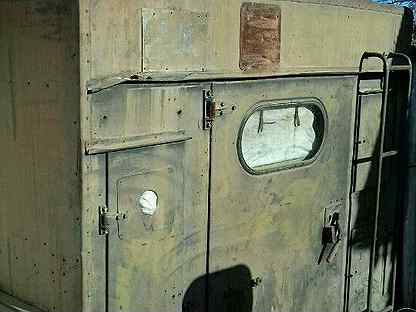

Кунг от ЗИЛ 131 МО.

bazieri 02.12.2013 — 15:05

Предложу коробочку,использовалась как бытовка для хоз.нужд.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КУНГА:
Габаритные размеры, мм:
— длина: 4800
— ширина:2200
— высота:1950
— вес 1500-1800 кг(«голый»/снаряжён.)

Самовывоз с ЮГ МО,100км от МКАД.
Стоимость…хочется 30т.р.
За АП-пы спасибо!

leo77 02.12.2013 — 16:00

Кунг отдельно сколько стоит? Печка есть, она работает?

vovan vovanich 02.12.2013 — 17:42

Самовывоз с ЮГ МО,100км от МКАД.
Это в районе Каширы?

gryaznij 08.01.2014 — 21:22

bazieri
Стоимость стала более доступной!

Доступной , это сколько? За кунг отдельно имеется в виду.

Vasil1980 10. 01.2014 — 23:05

а юг это где…?

Тайдак 11.01.2014 — 14:54

отмечусь.

sti-sti 11.01.2014 — 22:19

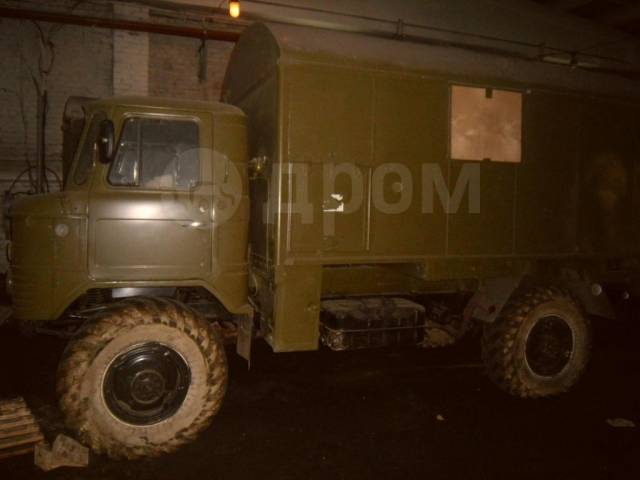

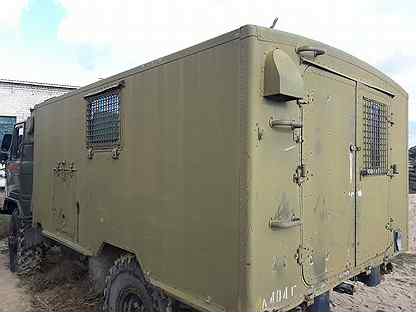

Кунг от 66-го «К66Н», была шишига именно с таким кунгом, внутри по идее еще и перегородка есть с дверью (грузовой\пассажирский отсеки).

хороший кунг, повесьте на gaz66.ru имхо за 40 000 за «всё» — там должны забрать.

sti-sti 20.01.2014 — 11:52

Гирич Федор
Вообще это не КУНГ, а кузов-фургон К66Н для ГАЗ-66.

Давай не умничать если в вопросе не разбираетесь. 😛

«………………КУНГ — аббревиатура, обозначающая кузов унифицированный нулевого (нормального) габарита. Тип закрытого кузова-фургона для грузовых автомобилей, состоявших на вооружении Советской армии и армий стран Варшавского договора. Широкая распространенность автомобилей с КУНГами в армии и народном хозяйстве фактически сделало аббревиатуру именем нарицательным для обозначения закрытых кузовов вообще.
КУНГи выпускались для установки на шасси автомобилей ГАЗ-63, ЗИЛ-157, ГАЗ-66, ЗИЛ-131, КамАЗ-4310, Урал-375. Модификации для разных автомобилей имели однотипные элементы………………»

И я лично ничего не продаю, будьте внимательней.

Гирич Федор 20.01.2014 — 13:13

Специально для «любителей» поумничать. Тут все разжевано. http://www.gruzovikpress.ru/ar…12_09-11_26_33/

От себя добавлю, что для перевозки грузов такой кузов слишком кошерно использовать-в основном они шли для КШМок типа Р-142 или СОБовозка 1В110. В первом случае малый отсек ипользовался для размещения 2-х радиотелефонистов и кучи радиостанций.бОльший же отсек мне запомнился большим могучим столом, который очень располагает к употреблению разного рада напитков в компании сотоварищей.

Вопрос по поводу фото был адресован продавцу.

limoor 20.01.2014 — 16:43

Год назад купил бы кунг. …

sti-sti 20.01.2014 — 20:29

limoor
Год назад купил бы кунг….

Кунг!!!!!!!!!! 😀 😀 😀 😀

sergey31 26.01.2014 — 14:59

Привет! Есть фотки? Контейнер интересен и кунг до кучи можно.

bazieri 11.03.2014 — 14:34

sergey31
Привет!

Кому сарай на дачу…

bazieri 25.03.2014 — 18:23

Тайдак
отмечусь.

В продаже однако!

джип из газ 66 – особенности переделки и основные изменения конструкции

Как сделать джип из автомобиля ГАЗ 66

Многие ценители отечественного автопрома которые желают самостоятельно сделать джип, для такого превращения выбирают машину ГАЗ 66. Несомненно, у этого «блокбастера» советского времени имеются свои просчеты, к примеру, плохая коробка передач и двигатель.

Кабина ГАЗ 66 также стала его огромным недостатком, так как она весьма тяжелая с двигателем и находится над передним мостом. Многие специалисты отмечают, что в плане развесовки именно кабина авто ГАЗ 66 стала крайне неудачным решением. Впрочем, есть у этой модели и свои плюсы: гибкая и прочная рама с самоблокировками дифференциалов, именно поэтому голое шасси ГАЗ 66 со снятой кабиной, коробкой передач и двигателем является отличным началом для конструирования джипа. Рассмотрим один из вариантов создать джип из ГАЗ 66.

Устанавливается дизельный 7,5-литровый 6-цилиндровый чугунный атмосферный мотор от пятитонника Hino. Он агрегатируется с 6-скоростной коробкой передач от этого же автомобиля, а вот раздатку можно оставить родную от ГАЗ 66.

Чтобы создать хороший джип из авто ГАЗ 66 мастерам приходится переделывать поперечины рамы, а ее саму обрезать по краям. А чтобы добиться максимально правильного распределения нагрузки мотор смещается максимально назад.

Размер шин на ГАЗ 66 вполне соответствует требованиям среднестатистического джипа, но мастера обычно переделывают родные диски как бы «наизнанку», увеличивая вылет колес на 10 см, то есть, расширив на 20 см колею. Именно благодаря данному решению удается сделать джип более высоким, что в свою очередь придает ему устойчивость. Размер резины на ГАЗ 66 можно взять и поменьше, а главное полегче по сравнению с родными шинами, подходящим вариантом могут стать покрышки от «Тигра».

Автомобиль ГАЗ 66 довольно часто также используют и для создания дома на колесах, в таком случае придется проектировать кунг. Размеры кунга ГАЗ 66 могут быть разными, прежде чем начать любые работы связанные с этим, необходимо все схематически спроектировать, определившись с приблизительными размерами. Вообще практика показывает, что размеры кунга на авто ГАЗ 66  нужно определять в зависимости от общего назначения автомобиля-носителя, его конструкции, наличия люков, окон и т.д.

22.04.2015

Кунг на ГАЗ 66 – все варианты изготовления своими руками + Видео

Кунг ГАЗ 66 – это неотъемлемый элемент автомобиля, предназначенного для путешествий и выездов на природу. Оснастив отечественную модель этой деталью, вы сможете перевозить гораздо больше вещей. К тому же, вся ваша поклажа будет транспортироваться в целости и сохранности.

1 Что дает водителю установка кунга?

Когда речь заходит о тюнинге ГАЗ 66, у многих специалистов возникают мысли по поводу полной переделки авто под экстремальные условия. Оно и понятно, ведь отечественная машина сама по себе обладает достаточной проходимостью и универсальностью. А если доработать некоторые детали подвески, то перед нами встанет мощный и агрессивный конкурент импортных внедорожников, практически ничем не уступающий им в основных характеристиках.

Установка кунга позволяет расширить «полезную площадь» авто

Похожие статьи

Среди россиян уже давно «вошло в моду» делать внедорожный тюнинг автомобиля, используя для этого различное навесное оборудование. Оно защитит кузов машины, водителя и его пассажиров. Но кто защитит их вещи? Ведь иногда нужно перевезти достаточно хрупкие предметы, которые при контакте с металлом кузова могут треснуть или сломаться. В таком случае на помощь придет кунг. Тюнинг авто с его использованием дает ряд неоспоримых преимуществ:

• ваша поклажа будет надежно защищена от влияния погодных условий;
• конструкцию довольно просто изготовить и установить;
• самодельный кунг можно демонтировать в любой подходящий момент;
• он защитит груз от злоумышленников;
• машина с кунгом будет выглядеть гораздо эффектнее.

Не забывайте, что некоторые кунги позволяют перевозить не только вещи, но и пассажиров. Для этого достаточно сделать конструкцию немного выше и обустроить в ней скамейки. Помимо плюсов, кунг имеет один существенный недостаток. Он сделает машину тяжелее, что отразится на ее маневренности. Это необходимо учитывать при езде по бездорожью.

2 Самостоятельное изготовление и монтаж конструкции

Переоборудование отечественного автомобиля при помощи кунга может выполняться несколькими способами. Первый из них – это изготовление конструкции с металлическим каркасом, обшитым пенопластом и стеклотканью. Для работы потребуются такие инструменты:

• дрель;
• клепальник;
• болгарка;
• рулетка;
• шуруповерт;
• уплотнители.

Самостоятельно изготовленный кунг на ГАЗ 66

Из материалов купите металлические листы, уголки и профили. Если запланированная вами конструкция будет иметь окна, их потребуется приобрести на заказ. Прежде, чем начать работу, советуем подготовить простой чертеж. В нем укажите размеры кунга, а также отметьте, какие материалы будут устанавливаться ниже и выше на кузове. После подготовки чертежа приступайте к созданию каркаса. Он должен быть достаточно прочным, из-за чего не советуем пользоваться пластиковыми деталями. Лучше всего применять стальные элементы.

Сделав каркас, установите его на кузов авто. Для этого просверлите отверстия и прикрепите стояки остова кунга закладными гайками. На следующем этапе нужно обшить конструкцию. Подойдет корабельный пенопласт, укрепить который поможет стеклоткань.

После монтажа листов готовую конструкцию можно покрасить. Дверь в задней части кунга можно взять от старого авто. Лучше всего покупать ее вместе с дверными петлями. Перед установкой не забудьте смазать последние солидолом. Так как кунг получился достаточно громоздким, демонтировать его в любой подходящий момент будет достаточно сложно. Тем не менее, снять конструкцию можно при помощи друзей, предварительно отвернув крепежные гайки.

3 Кунг из стеклопластика – нюансы создания своими силами

Многие любители экстремальной езды жалуются, что пластиковые кунги ненадежны из-за хрупкости самого материала. Однако если грамотно подойти к работе, то в результате удастся изготовить конструкцию, которая прослужит длительный период времени и будет достаточно легкой для монтажа и снятия. Для начала авто необходимо оклеить полиэтиленом. Оставьте только места, в которых будет крепиться конструкция. После этого в месте, где будет располагаться «подошва» кунга, уложите ламинат в качестве пола и нанесите пропитку из полимерной смолы и отвердителя.

Кунг из стеклопластика — вариант для самостоятельного изготовления

Далее изготовьте деревянный остов. Для его более низкого расположения просверлите отверстия в кузове и закрепите каркас металлическими скобами. Если в кунге будут находиться люди, то конструкция должна располагаться как можно выше на кузове. Для более надежной фиксации каркаса деревянные панели закрепите калеными саморезами. Обшить остов можно при помощи пенопласта. Чтобы он надежно держался в пролетах, используйте клей.

Как только последний высохнет, удалите лишние части пенопласта ножом. Далее проделайте отверстие под дверь. После этого нанесите на обшивку смолу и дождитесь ее полного высыхания. Изготовить дверь можно из того же пенопласта, смазанного смолой. После установите петли и поставьте дверь. Зазор между ней и стенками дверного проема не должен превышать 1 см. В конце снимите полиэтилен и протестируйте кунг на устойчивость.

4 Как выбрать готовую модель – советы от водителей-экстремалов

Если тратить время неохота, то можно купить готовый кунг. Чтобы выбрать достаточно качественное изделие, советуем изучить советы водителей, знающих толк в экстремальной езде. Эксперты говорят обращать внимание на материал, из которого изготовлена конструкция. Лучше всего себя показывают изделия из стекловолокна марки SJS. Такие конструкции производятся в Германии и стоят немалых денег. Однако сроки их эксплуатации исчисляются десятками лет.

Если нет желания тратиться на столь дорогие кунги, можно выбрать хороший вариант из отечественной продукции. К примеру, отличным бюджетным выбором станут конструкции из алюминия. При покупке также обращайте внимание на метод крепления к кузову. Оптимальной станет фиксация без сверления отверстия в кузове. Такие кунги выпускаются с металлическими струбцинами. Помимо них, конструкция может комплектоваться специальными петлями.

Газ 66 размеры

Грузовик ГАЗ 66 — полная характеристика автомобиля. Технические параметры, Габаритные размеры. Отзывы владельцев

Тип авто	Бортовой автомобиль
Колесная формула	4×4
Полная масса авто, кг	5770
Полная масса автопоезда, кг	7770
Допустимая нагрузка на переднюю ось , кг	2715
Допустимая нагрузка на заднюю ось , кг	3055
Грузоподъемность, кг	2000
Площадь платформы, м2	нет данных
Объем платформы, м3	нет данных
Масса снаряженного авто, кг	3440
Максимальная скорсть (км/ч)	90
Двигатель	ЗМЗ-66-06
Мощность двигателя (л. с.)	115
Коробка передач	механическая, четырёхступенчатая. передаточные числа 1. 6,55. 2. 3,09. 3.1,71. 4. 1,00. ЗХ 7,77. Раздаточная коробка 1. 1,98. 2. 1,00
Число передач	4
Передаточное число ведущих мостов	нет данных
Подвеска	Зависимая: передняя и задняя на полуэллиптических рессорах с амортизаторами, концы коренных листов установлены в резиновых подушках опорных кронштейнов
Размер шин	12,00 — 18 специальные
Топливный бак	210
Кабина	двухместная, расположена над двигателем, откидывается вперед, оборудована местами крепления ремней безопасности и спальным местом
Екологический тип	Euro-0

interdalnoboy. com

ГАЗ-66 технические характеристики

Тип	Двухосный грузовой автомобиль
Грузоподъёмность	2000 кг.
Разрешенная максимальная масса	5600 кг.
Габариты
Длина	5805 мм.
Ширина	2322 мм.
Высота по тенту	2520 мм.
Колесная база	3300 мм.
Дорожный просвет	315 мм.
Глубина приодолеваемого брода	1 м.
Двигатель ГАЗ-66 бензиновый
Марка	ЗМЗ-513
Рабочиц объём	4254 см3
Мощность	115 л.с.
Количество цилиндров	8
Конфигурация	V
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Количество клапанов	16
Материал БЦ и ГБЦ	алюминий
Диаметр поршня	92 мм.
Ход поршня	80 мм.
Рекомендованное топливо	А-76, А-80, газ
Питание карбюратор	К-126, К-126Б, К-126М
Двигатель ГАЗ-66 дизельный
Марка	Д-245
Рабочиц объём	4750 см3
Мощность	117-122 л.с.
Количество цилиндров	4
Конфигурация	V
Порядок работы цилиндров	1-3-4-2
Количество клапанов	8
Материал БЦ и ГБЦ	алюминий
Диаметр поршня	110 мм.
Ход поршня	125 мм.
Трансмиссия ГАЗ-66
КПП	Механическая 4-х ступенчатая
Раздаточная коробка	С понижающей передачей и отключаемым передним мостом
Привод	Задний или полный
Колеса	Специальные 8,00-18. Шины 12,00-18.
Максимальная скорость	95 км/ч
Расход топлива/марка топлива	21 л./А-72,А-76,АИ-80
Ёмкость топливных баков	210 л.
Ёмкость АКБ	75 А/ч
ГАЗ-66 модификации и специализированные кузова
ГАЗ-66 (1964—1968)	базовая модель без централизованной системы подкачки шин
ГАЗ-66А (1964—1968)	базовая модель с лебёдкой
ГАЗ-66Б (с 1966)	авиадесантный складной крышей и откидной рамкой стекла
ГАЗ-66Д (1964—1968)	шасси с коробкой отбора мощности
ГАЗ-66П	седельный тягач (опытный)
ГАЗ-66Э (1964—1968)	модель с экранированным электрооборудованием
ГАЗ-66-01 (1968—1985)	базовая модель с централизованной системой регулирования давления воздуха в шинах
ГАЗ-66-02 (1968—1985)	базовая модель с лебёдкой
ГАЗ-66-03 (1964—1968)	с экранированным электрооборудованием
ГАЗ-66-04 (1968—1985)	— шасси с экранированным электрооборудованием
ГАЗ-66-05 (1968—1985)	с экранированным электрооборудованием и лебедкой
ГАЗ-66-11 (1985—1996)	модернизированная базовая модель
ГАЗ-66-12 (1985—1996)	модернизированная базовая модель с лебёдкой
ГАЗ-66-14 (1985—1996)	шасси с экранированным электрооборудованием и коробкой отбора мощности
ГАЗ-66-15 (1985—1996)	с экранированным электрооборудованием и лебёдкой
ГАЗ-66-16 (1991—1993	народнохозяйственная модификация с двухскатной ошиновкой заднего моста и деревянной платформой, грузоподъёмность 3,5 т
ГАЗ-66-21 (1993—1995)	народнохозяйственная модификация с удлинённым шасси, усиленными мостами
ГАЗ-66-30 ГАЗ-66-31	шасси для самосвалов
ГАЗ-66-41 (1992—1995)	с безнаддувным дизелем ГАЗ-544
ГАЗ-66-40 (1995—1999)	с турбодизелем ГАЗ-5441
ГАЗ-66-92 (1987—1995)	северный вариант
ГАЗ-66-96	шасси для вахтовых автобусов
ГАЗ-66 Экспортные модификации и специализированные кузова
ГАЗ-66-51	1968—1985
ГАЗ-66-52	1968—1985 — с лебёдкой
ГАЗ-66-81	1985—1995 — для стран с умеренным климатом
ГАЗ-66-91	1985—1995 — для стран с тропическим климатом
АС-66	санитарный автомобиль, предназначенный для эвакуации раненых
ДДА-2	дезинфекционно-душевая установка
ГЗСА-731, 983А, 947, 3713, 3714	фургоны
ГАЗ-САЗ-3511	самосвал сельскохозяйственного назначения на шасси ГАЗ-66-31

dar-web. ru

Подробная информация — ГАЗ-66 BIZON, 4.0 л., 2012 года на DRIVE2

Габаритные размеры автомобиля «Бизон»

Кузов автомобиля «Бизон» изготовлен и установлен на шасси автомобиля ГАЗ–66 с заменой его бензинового двигателя на турбодизельный двигатель с механической пятиступенчатой синхронизированной коробкой от автомобиля Донг Фенг ДF – 40.

Вес автомобиля в снаряженном состоянии 2950 кг.
Двигатель установлен на существующие подушки крепления двигателя ГАЗ – 66.
Задние подушки крепления коробки передач установлены на поперечную балку и укреплены на 8 болтов М – 10 за несущую раму автомобиля.
Муфта сцепления гидравлическая от Донг Фенга.
Педаль газа соединена с двигателем через тросовое соединение.

Топливный бак изготовлен из нержавеющей стали 1,2 мм емкостью 120 л и установлен в несущей раме ГАЗ- 66 на резиновые подушки под днищем автомобиля.

Подкачка горючего производится через фильтра ручным насосом установленным на насосе высокого давления.
Двигатель имеет компрессор с регулятором давления для подкачки колес.
Рулевое управление автомобиля осталось без изменений, с заменой вертикального редуктора ГАЗ-66 на горизонтальный редуктор ГАЗ-53. Насос высокого рулевого давления установлен на валу компрессора заводом изготовителем.
Охлаждение двигателя производится через радиатор с произвольным и принудительным охлаждением через температурный датчик.
Воздухозабор проходит через воздушный масляный фильтр трактора МТЗ. Выход выхлопных газов через глушитель ГАЗ -66.
Раздаточный редуктор и карданная передача остались без изменений.
Размер колеса стандартный ГАЗ-66 — 12 на 18 дюймов. На дисках колес установлены защитные колпаки.

Тормозная система с усилителем тормозов остается без изменений с ГАЗ-66. Вакуумный насос тормозов взят от автомобиля Форд и подключен через ременчатую передачу к двигателю.
Кузов автомобиля изготовлен на самодельной раме из профиль ной трубы 60х40х3 мм и установлена на 12 существующих опорных кронштейнов на раме автомобиля ГАЗ-66 через резиновые подушки. На раме изготовлены крепления для сидений.

На изготовление кузова взяты готовые двери и дверные проемы от автомобиля Фольцваген Б-4. Передняя панель кузова, облицовка радиатора, подкапотные подкрыльники, крылья передние и задние, арки задние и задняя дверь изготовлены самодельно.

Передний капот двигателя изготовлен из листовой стали 1,0 мм, на капоте установлены два газовых подъемника, защелка и предохранительный крючок.
На передних крыльях установлены фары от автомобиля Ауди А-8.

На задних крыльях установлены фонари Фольцваген Б-4, а на задней панели установлены дополнительные фары заднего хода, подключенные отдельно через световой выключатель на коробке передач.
Сзади имеется откидная подножка, на которой установлены номерной знак автомобиля и освещение номера.
Боковые подножки изготовлены из профильной трубы 40х80х2 мм и имеют подсветку для посадки пассажиров в ночное время.
Передний бампер от автомобиля ГАЗ-66, который установлен на существующие места рамы автомобиля. Края бампера отогнуты по форме кузова. На краях бампера установлены габаритные огни и противотуманные фары.
Задний бампер изготовлен из листового метала толщиной 1,5 мм из двух частей. Посередине имеется существующий фаркоп ГАЗ-66 и дополнительный шаровой фаркоп.

В салоне установлена самодельная панель (частично взятая от Фольцвагена ) с приборами: спидометр, часы, тахометр, указатель уровня горючего, манометр давления воздуха и подкачки колес.
Переключение коробки передач осуществляется через тросовое соединение от автомобиля Донг Фенг.
Рычаг ручного тормоза от автомобиля Мерседес «Спринтер».
Управление осуществляется через тормозной трос на существующий барабан ГАЗ-66. Возле ручного тормоза установлены два рычага переключения раздаточной коробки.
Сидения взяты с автобуса Мерседес «Спринтер», крепления сидений приварены на самодельную несущую профильную раму кузова. Передние сидения регулируемые, задние складываются и переворачиваются, освобождая заднюю часть кузова. Сидения имеют ремни безопасности, установленные заводом изготовителем. С левой стороны водительского сидения имеется крепление для огнетушителя и автоаптечки.
В задней части салона установлено дополнительное поворотное двухместное сидение, посадка на которое производится через заднюю дверь. На ней установлены ручки для открывания и закрывания двери.
Освещение салона осуществляется двумя фонарями: передний на потолке возле лобового стекла, второй на задней двери и загорается при открывании двери.
Лобовое и заднее стекло изготовлены согласно ГОСТу г. Запорожье.
На крыше автомобиля есть подъемный люк, который установлен на капотных петлях.
Заправочный люк находится с правой стороны.

www.drive2.ru

история грузовика-миллионника ГАЗ-66 — журнал За рулем

Это один из самых узнаваемых отечественных армейских грузовиков. Гость из 60-х — легкая, по меркам военных, грузовая машина, которая нашла себя и на гражданском рынке. Пусть выпуск остановился в 1999 году — «шишигу» и по сей день можно встретить в любой точке СНГ, от городских улиц до болотистой тундры, горных хребтов и вечной мерзлоты.

Замена «шестьдесят третьему»

Основным полноприводным «двухтонником» в СССР 50-х годов был ГАЗ-63. И все вроде было хорошо, но имелся у него серьезный недостаток — склонность к опрокидыванию. Да и двигатель помощнее хотелось. Военные при этом еще и настаивали, чтобы габариты сильно не увеличивались — грузовик должен быть аэротранспортабельным.

ГАЗ-66 с кузовом КЗ-1 на случай ядерной войны (strangernn.livejournal.com)

ГАЗ-66 с кузовом КЗ-1 на случай ядерной войны (strangernn.livejournal.com)

Материалы по теме

Результатом стал ГАЗ-66, пущенный в серию летом 1964 года. В первую очередь конструкторы поработали над переворачиваемостью — центр тяжести машины был значительно ниже, чем у ГАЗ-63. Поэтому чреватый переворачиванием занос у нового грузовика начинался на треть позже, чем у предшественника: на 65 км/ч при движении по 50-метровой (в диаметре) бетонной окружности. ГАЗ-64 грозился грохнуться набок уже на 44 км/ч.

Кроме того, давал о себе знать новый 8-цилиндровый двигатель. Удельная мощность новой машины была самая большая среди полноприводных грузовиков в Союзе — 33 «лошадки» на тонну снаряженной массы.

Вкупе с появившейся в 1968 году централизованной системой регулирования давления в шинах, позволяющей быстро адаптироваться к тому или иному виду бездорожья, а также блокировке дифференциалов, это дало серьезные преимущества в проходимости. В сухую погоду на хорошем грунте ГАЗ-66 брал 37-градусный подъем, в то время 63-й как буксовал уже на 28⁰. Помогала на сложном рельефе и новая бескапотная кабина. Из нее просто было лучше видно.

«Шишига» на войне

Материалы по теме

Точка зрения военных на грузовик была двоякой. С одной стороны, долгое время «шишига» успешно решала задачи, и при этом была лучшей машиной в классе. Но она была не лишена ряда недостатков. Основные нарекания сводились к бескапотной кабине.

С одной стороны, она ограничивала разрастание габаритов, и ГАЗ-66 было удобнее перебрасывать по воздуху. С другой — эргономика внутри оставляла желать лучшего. Прикрытый кожухом двигатель находился строго между водителем и пассажиром, занимая почти все пространство. Поэтому рычаг КПП пришлось поставить справа-сзади от водителя — что при долгой активной езде почти неминуемо оборачивалось болью в плечевом суставе. И, кроме того, в теплые времена года в кабине было очень жарко.

Украинское «гантрак-творчество» на тему «шишиги» (forum.topwar.ru)

Украинское «гантрак-творчество» на тему «шишиги» (forum.topwar.ru)

Кроме того, что немаловажно для военных, ГАЗ-66 отличался пониженной выживаемостью водителей при подрыве на минах. У капотных грузовиков расположение двигателя было таким, что тот принимал на себя львиную часть осколков. Тут же поразить водителя или пассажира было заметно легче.

Материалы по теме

На этом список серьезных проблем заканчивался. Именно поэтому «шишигу» до сих пор можно встретить в текущих локальных конфликтах. Не менее впечатляет и список модификаций — как разумных, так и не очень.

Одной из первых был, например, ГАЗ-66Б для ВДВ — верхнюю часть кабины, включая лобовое стекло, можно было сложить, и легче впихнуть грузовик в самолет. Еще для десантников сделали мини-«Град» на базе «шишиги», который мог не только обстреливать противника реактивными снарядами, но и, например, проводить дистанционное минирование.

Ну и, конечно, ГАЗ-66 стал хорошей платформой для множества машин управления и вспомогательных модификаций. Дегазационные камеры, «санитарки», топливозаправщики, командно-штабные машины и даже понтонные парки — список можно продолжать долго.

Отдельно стоит упомянуть попытку создать нечто вроде автобуса для ядерной войны — поставленный на шасси «шишиги» кузов КЗ-1. Стеклопластика и пенопласт уменьшали воздействие радиации, а необычная форма была призвана ослабить ударную волну. Но в серию смелый концепт так и не пошел.

Оч.умелые ручки

Та самая «Танюша» с динамической защитой (vif2ne.org)

Та самая «Танюша» с динамической защитой (vif2ne. org)

Но намного интереснее не заводские модификации, а сделанное «на коленке» в локальных конфликтах — как правило, не от хорошей жизни.

Правда, ГАЗ-66 в силу сравнительно небольшой грузоподъемности не очень привлекал любителей изготовить гантрак—другой. На Ближнем Востоке ему разве что «уполовинивали» кабину, чтобы уменьшить жар от двигателя, и ставили в кузов 23-мм спаренную зенитку. Зато на Украине гаражные умельцы развернулись вовсю.

В самом начале войны в Донбассе всеобщее воодушевление по обе стороны фронта и, во многом, иррегулярный характер происходящего, подхлестывали кустарное производство броневиков. Стать таковым имел шансы даже подвернувшийся под руку «Запорожец», не говоря уже о «шишиге».

Порой такие модификации были не пр

www.zr.ru

ТТХ мостов Газ 66 — Nissan Patrol GR, 4.2 л., 1996 года на DRIVE2

Запись делаю в целом для себя, чтоб каждый раз по интернету не лазить .
Вес
Мост задний ГАЗ-66 — 250 кг
Мост передний ГАЗ-66 330 кг
Существующие варианты ГП мостов
1)41х12зуб. передаточное число 3.42 ГАЗ-3310 Валдай артукил 33104-2402165
2)41х9 зуб. передаточное число 4.55 ГАЗ-3308 Садко, ГАЗ-3309 артукил 3309-2402165
3)33х6 зуб. передаточное число 5.50 ГАЗ-3306, ГАЗ-3309, ГАЗ-3308 артукил 3306-2402165
6)41х7 зуб. передаточное число 5.85 ГАЗ-4301 артукил 4301-2402165
4)37х6 зуб. передаточное число 6.17 ГАЗ-53, ГАЗ-3307 артукил 53-12-2402165
5)40х6 зуб. передаточное число 6.66 ГАЗ-51, ГАЗ-52 артукил 51-2402020
6)41х6 зуб. передаточное число 6.83 ГАЗ-66, ГАЗ-53, ПАЗ, БРДМ-2 артукил 53-2402165

Без каких либо проблем можно установить такие главные пары
33х6 зуб. передаточное число 5.50
37х6 зуб. передаточное число 6.17
41х6 зуб. передаточное число 6.83

Вес родных мостов 115 кг задний, и 140 кг передний, мосты volvo c303 170 кг и около 200кг соответственно .

Так как на наших машинах уже 3 года стоит резина 40 и 44″, вся эта затея для повышения живучести трансмисии, потому как родные шрусы ломаются с относительной регулярностью, Нитро на красном Патруле с 44″ колесами пока живут но там резина не очень злая, при переходе на боггер если не шрусы так редуктор развалит или пару .

Шимми стал нашим лучшим другом, если сайлетблоки подвески и наконечники чуть разбиты, если не угадал с давлением в резине, если ушла балансировка ни чем не лечится только скоростью в 35 км.ч, как ни странно если ехать по грейдеру или хотя бы одним колесом по обочине такого эффекта нет .
Причина этого большой вес и ширина резины ну и конечно вынос дисков, у меня суммарный 100 мм, 35 мм ступичная проставка плюс диск -64, за счет ширины моста 66 можно добится нулевого или плюсового вылета, на широкой резине шире 22″ это конечно не сильно спасет, но до 18″ самое то .
Ну и переход на 44″ резину как основную и 50-53″ как боевую, хотя может и на 50″ будет нормально .
Да и резина грузовая по цене в 2-4 раза дешевле богера в этих же размерах, а с МТ в размерах больше 42″ вообще проблемы .
Понять все это можно только сделав и покатавшись

www.drive2.ru

ГАЗ-66 с кунгом: различные модификации автомобиля

ГАЗ 66 кунг — весьма популярный советский автомобиль с грузоподъемностью порядка 2 тонн, который является техническим продолжением ГАЗ-62, выпускавшегося ранее. Однако ГАЗ 66 дизель применялся не только в строительной и сельскохозяйственной промышленности, но и в армейских целях, так как имел относительно небольшие габариты, огромную вместительность грузового кузова, а также двигатель, который располагался под кабиной водителя.

Классический вид грузовика ГАЗ 66 с кунгом

Кстати, дизельная версия появилась существенно позже. Изначально автомобиль снабжался только ЗМЗ-мотором бензинового типа с карбюратором. Вернуться к оглавлению

Технические характеристики

Технические характеристики ГАЗ-66 мало чем отличались от тех, что использовались в ГАЗ-62. В заводской комплектации устанавливался мотор ЗМЗ-513 с общим объемом камер сгорания в 4,2 литра и мощностью в 125 лошадиных сил. Учитывая, что грузовик выпускался в 60-х годах прошлого столетия, это весьма достойный показатель, а его технические характеристики ни в чем не уступали аналогам европейского и американского производства. Но были у него и свои явные преимущества — это размеры. Общая длина — 565 сантиметров, ширина — 234 сантиметра.

Схема с габаритными размерами автомобиля Газ 66 с кунгом

При массе в 3,5 тонны (которые, можно сказать, стали основными для всех грузовиков ГАЗ тогдашнего поколения) он мог разогнаться до 90 километров в час. И при таких параметрах в нем устанавливалось два топливных бака, каждый из которых рассчитан на 105 литров.

ГАЗ 66 дизель кунг обладает практически такими же характеристиками в плане производительности силового агрегата, но использовался уже для специализированных задач.

Всего было выпущено порядка 30 модификаций грузовика, который использовался и для спасательных целей, и для эксплуатации в странах с тропическим климатом. Например, в ГАЗ 66-01 вообще использовалась централизованная система регулировки давления в шинах. При этом она была оптимизирована для эксплуатации в горных каньонах, где давление в колесах приходилось постоянно менять.

Подробная схема системы накачки шин автомобиля ГАЗ-66

Здесь все это делалось практически в полуавтоматическом режиме, что для своего времени считалось просто невероятным достижением. А в ГАЗ 66-03 все оборудование экранировалось. Это своего рода ответ в «холодной войне», когда США обвинялись в разработке электроимпульсной бомбы. Плюс ко всему такой автомобиль мог спокойно передвигаться в поле обозрения радаров и оставаться незамеченным.Вернуться к оглавлению

Модификации автомобиля

Это на сегодняшний день тюнинг «кунга» ГАЗ 66 не представляет никаких проблем. Ранее завод выполнял модификации только после поступления государственного заказа. Да и то это был не тюнинг, а просто другая комплектация. Однако стоит упомянуть, что в 1991 году с конвейера сошел ГАЗ-66-16, что являлся прямой модернизацией автомобиля первого порядка.

Так выглядит двигатель ЗМЗ-513 для ГАЗ-66 снятый с консервации

Например, в нем использовали двигатель ЗМЗ-513-10, тормоза ГАЗ 66 полностью перерабатывались, платформа использовалась уже без ниш под колеса (и, соответственно, была более устойчива к динамическим нагрузкам и поездкам по бездорожью). Таким образом, ГАЗ 66 с консервации был снят и снова включен в производство, так как ранее предложенные варианты новых поколений грузовиков руководством уже Российской Федерации были отвергнуты.

Технические характеристики в нем также несколько изменились:

• предельная мощность — 140 лошадиных сил;
• объем двигателя — 3,5 литра;
• грузоподъемность — 2,3 тонны;
• система контроля работы карбюратора.

Вариант тюнинга грузовика ГАЗ 66 с кунгом

Аналогичная конструкция осталась и в ГАЗ-66-21, но в нем сзади использовались сдвоенные мосты (колесная база 6х6 с возможностью отключать передние), благодаря чему допустимая грузоподъемность была увеличена до 3,5 тонн. Кстати, ГАЗ-34, выпущенный в 70-х годах, был опытным образцом, из которого потом и получили ГАЗ-66-21.

В ГАЗ 66 кунг впервые дизельный двигатель поставили только в 1992 году (без надува), но позже сами инженеры указали на то, что это было не лучшим решением. Мощность кардинально снизилась, а для хранения автомобиля необходимы были специальные боксы. Однако такие условия полностью устраивали оборонную промышленность, где большая часть ГАЗ-66 функционирует до нынешних пор.

Установленный дизельный двигатель на Газ 66 с кунгом

Их используют как для транспортировки личного состава, так и для установки не переносных ракетных установок класса «земля — земля» и «земля — воздух». Только с 95-го года была выпущена готовая модификация с турбодизелем, которая по производительности практически ни в чем не уступала бензиновым двигателям. Турбо-мотор выдавал предельную мощность в пределах 135 лошадиных сил. Дальнейший «тюнинг» от производителя не выполнялся. Выпустили только автомобили, ориентированные на экспорт для стран с тропическим климатом.
Вернуться к оглавлению

ГАЗ 66 с кунгом в настоящее время

Как ни странно, но автомобиль широко используется и по сегодняшний день, преимущественно государственными службами и армией, невзирая на свое высокое потребление топлива при сравнительно низкой производительности (если ее сравнивать с западными аналогами). К сожалению, из-за сложности хранения автомобиль не используется широкими массами потребителей.

Но та система крепления кабины, которая применялась в ГАЗ-66, пользуется широким спросом и сейчас. Крепилась она при помощи шарниров и могла сдвигаться вперед. Пассажирское сидение (или спальное, что располагалось сразу за водителем) было несъемным, поэтому получить доступ к распределительной коробке не представлялось возможным.

Современный салон автомобиля Газ 66 с кунгом

По этой причине те, кто стал владельцем данного авто, первым делом удлиняют кузов, оставляя меньше места для грузового. Кроме того, потребуется замена грузовой платформы, так как качественной ее делали только в 70-80-х годах прошлого столетия. Начиная с 90-х качество используемого металла на концерне ГАЗ кардинально изменилось в худшую сторону.

Надо сказать, что в базовой комплектации в кабине было предусмотрено только одно-единственное место для водителя. Пассажирское было скрыто кожухом, под которым скрывался двигатель и остальные силовые агрегаты грузовика. Консервируя авто для длительного хранения, кожух необходимо было герметизировать.

Для каких целей автомобиль можно использовать в домашних условиях? Для транспортировки габаритного и негабаритного груза, для перевозки в условиях тотального бездорожья (так как здесь есть отключаемый полный привод), а также для гражданских перевозок (модификация с трансмиссией под автобусы). Те автомобили, которые применяются в сельском хозяйстве, преимущественно переводят на ГБО под карбюратор. С таким оборудованием потребление топлива «шишиги» (так авто прозвали в народе) снижается почти в 2 раза, но и предельная мощность становится 90 лошадиных сил.

avtomobilgaz.ru

ГАЗ-66: войны и эксперименты

Единственный в своем классе

ГАЗ-66 получился ладной и универсальной машиной. Восьмицилиндровый мотор обеспечивал высокую энерговооруженность, самоблокирующие дифференциалы вкупе с идеальной развесовкой и геометрической проходимостью позволяли штурмовать самые безумные преграды, а бескапотная компоновка обеспечивала отличный обзор. Собственно, недостатков было всего три: высокий расход топлива, издевательское для водителя размещение рычага КПП и расположение сидений экипажа прямо над передними колесами. И если с первыми двумя минусами в армии готовы были мириться, то третий недостаток стал для «Шишиги» чуть ли не роковым. Осознание этого пришло в Афганистане, когда подрыв любой мины под колесами грузовика неминуемо приводил к травмам, а порой и смертельным ранениям водителя. Поэтому ГАЗ-66 поспешно вывели из состава ограниченного контингента советских войск и с тех пор достаточно прохладно относились к боевому использованию машины.

Один из эпизодов раннего боевого применения ГАЗ-66 в модификации Б. Прага. 21.08.1968 г. На кабине и тенте машины опознавательные белые полосы техники стран Варшавского договора. Что-то подобное мы увидим много лет спустя на Украине

Хотя, конечно, никто списывать «Шишигу» со строевой службы не спешил – заменить грузовичок в 80-90-х годах было попросту нечем. Этим, кстати говоря, пользовались в конструкторским бюро Горьковского автозавода и не спешили с глубокой модернизацией. При всем уважении к инженерному штабу ГАЗа, посмотрите на эволюцию немецкого Unimog серии S (который во многом был прообразом «шишиги»). Во многом, конечно, это было обусловлено консерватизмом главного заказчика в лице Министерства обороны, но ГАЗ-66 широко использовался для гражданских нужд и тут как раз регулярная модернизация очень была бы к месту. Первый же раз грузовичок ГАЗ-66 обновили спустя несколько лет после запуска в производство – в 1968 году.

Unimog серии S. Многие считают его объектом подражания при конструировании ГАЗ-66

Это было второе поколение, продержавшееся на конвейере целых 17 лет. Тогда появилась индексы, состоящие из двух чисел, например, базовый вариант был 66-01. Теперь «Шишига» могла брать на борт сразу 2 тонны (кстати, на самых последних опытных экземплярах этот показатель был увеличен до 2,3 тонны всего лишь за счет новых шин). Также «вторая серия» 66-й машины получила централизованную систему подкачки колес, светомаскировочные фары и, самое главное, повысился дорожный просвет до 315 мм. ГАЗ-66 теперь можно было отправлять на экспорт – для этого улучшили отделку салона, усовершенствовали приборы в кабине, поставили новые карбюраторы, транзисторную систему зажигания и даже бескамерные шины. Расход топлива упал до 26 литров на 100 км. Конечно, основными покупателями машины были страны с жарким климатом, поэтому инженерам пришлось адаптировать кабину к соответствующим условиям. Надо сказать, что задача это была не из простых. Огромный, пышущий жаром восьмицилиндровый мотор располагался фактически между пассажиром и водителем, что осложняло его терморегуляцию. Удалось ли конструкторам решить эту проблему на экспортных модификациях, неизвестно, но вот для советских водителей летом в кабине как было невыносимо жарко, так и осталось.

Армейские будни ГАЗ-66 второй серии

ГАЗ-66 все время был экспериментальной площадкой для различных инноваций инженеров ГАЗа, немалая часть которых приходилась на улучшение проходимости машины. Так, в 60-х годах на авиадесантируемый ГАЗ-66Б, о котором говорилось в первой части истории, установили гусеничные движители треугольной формы. Однако к какому-то прорыву в проходимости и так уже вездеходного грузовика эта конструкция не привела. Конкуренция между автопроизводителями в СССР если и была, то только за государственные оборонные контракты. Типичным примером такого явления стал ГАЗ-34 – полноприводный трехосный грузовик, имеющий много общего с «Шишигой». Тогда армии требовалось новое поколение средних грузовиков, способных буксировать артиллерийские орудия и одним из перспективных проектов был московский ЗИЛ-131.

Опытный гусеничный ГАЗ-66Б

Войсковые и ресурсные испытания трехосного ГАЗ-34

Горьковские конструкторы в пику разработали новую машину, максимально унифицированную с принятым тогда уже на вооружение ГАЗ-66. Если сравнивать 34-ю машину с перспективным в то время ЗИЛ-131, то окажется, что газовский грузовик на 1,3 тонны легче при сходной полезной нагрузке, короче и имеет более вместительный кузов. При том, что сцепление было взято от ЗИЛ-130, у ЗИЛ-131 заимствовали коробку передач, мотор оставили родной от «Шишиги». Конечно, мощности в 115 л. с. откровенно не хватало, а более мощный бензиновый двигатель попросту не вмещался. Возможно, ситуацию спас бы дизель, но подобных конструкций вообще не было в Советском Союзе. Тем не менее, трехосная «Шишига» достаточно успешно прошла весь цикл испытаний (в том числе несколько машин прошли от Москвы до Ашхабада и Ухты) и даже была рекомендована к принятию на вооружение. Однако подоспел ЗИЛ-131, который оказался мощнее и удобнее. Стоит ли жалеть о том, что в Советской Армии не оказалось еще одного бескапотного грузовика с иезуитским расположением рычага КПП?

Отвлечемся от темы и упомянем об еще одной попытке Горьковского автозавода войти в престижную нишу армейских грузовиков большого формата.

ГАЗ-44

В начале 70-х годов был разработан четырехосный ГАЗ-44 «Универсал-1», являющийся, по сути, неким гибридом между обычным грузовиком и бронетранспортером. Машину обкатывали в 21 НИИИ, но каких-то радикальных прорывов по сравнению с аналогами из Брянска и Минска «Универсал-1» не показал и остался в разряде опытных. После этого ГАЗ стал четко придерживаться магистральной линии производства легких грузовиков для нужд Министерства обороны. Ну, и про бронетранспортеры не забывал…

Мастер на все руки

Поговорим о многочисленных модификациях машины ГАЗ-66, которые имели статус опытных или состояли на вооружении. Конечно, всё разнообразие вариантов не охватить, да и скучно это будет. Поэтому коснемся самых оригинальных. Таким, безусловно, стал фургон с интегрированным с кабиной кузовом КШ-66, в котором «Шишигу» можно опознать только по колесам и светотехнике. Данный аппарат был собран для противостояния ударной волне ядерного взрыва и поэтому формы имел обтекаемые – в среднем сопротивляемость удару возросла в три раза. Продолжая тему однообъемников на базе ГАЗ-66, нельзя не упомянуть авиатранспортабельный автобус 38АС, который выпустили тиражом аж в 6000 машин. Автобус отличали гнутые панорамные стекла, 19 мягких сидений и пенопластовая теплоизоляция в кузовных панелях. В варианте АМС-38 в автобусе можно было разместить восемь сидячих раненых и семь лежачих. Позже в 1975 году появился еще один автобус – АПП-66, который был упрощенным вариантом 38АС, отличался излишним весом, низкой проходимостью и собран был в количестве 800 штук. Надо отметить, что все эти машины не собирались в Горьком. Автобусы делали в молдавских Бендерах, Воронеже и на заводе №38.
Устойчивый к атомному оружию фургон на базе ГАЗ-66

Опытный седельный тягач ГАЗ-66П

Перевязочный пункт АП-2

На долгие годы юркий и проходимый ГАЗ-66 стал визитной карточкой медицинской службы армии Советского Союза. Самым массовым, конечно, стал санитарный автобус АС-66 с кузовом К-66, способный взять на борт до 18 раненых. Чуть позже к нему в пару пришла перевязочная машина АП-2, которую собирали на предприятии «Медоборудование» в Саранске. В комплект входили каркасные палатки, развернув которые, можно было одновременно перевязывать до 14 человек. В конце 80-х в армии появился целый медицинский комплекс ПКМПП-1, состоящий из четырех машин ГАЗ-66 с кунгами К-66. Две из них отвечали за перевозку раненых и медперсонала, остальные были нагружены скарбом и медицинской техникой.

Самыми экзотическими вариантами ГАЗ-66, конечно же, стали машины с понтонными парками, разборными мостами и системами залпового огня. ДПП-40 для ВДВ стал во многом абсурдным и очень дорогим воплощением идеи создания авиадесантируемого понтонного парка грузоподъемностью в 40 тонн. Во-первых, для придания необходимой легкость элементы понтонов пришлось делать или из цветных металлов, или с использованием надувных резиновых секций. А во-вторых, сам понтонный парк размещался на 32 машинах ГАЗ-66 (первоначально на облегченном варианте ГАЗ-66Б). Сколько для такой армады требовалось транспортных Ил-76? Также рассматривали применение машин серии ГАЗ-66 для перевозки среднего автодорожного разборного моста САРМ. Для этого простая платформа грузовика не годилась, поэтому придумали сделать из «Шишиги» седельный тягач с индексом П. Однако легкая машина слабо справлялась с такой нагрузкой и мост отдали семейству ЗИЛов.

Единственный и неповторимый БМ-21В на базе ГАЗ-66Б

В 1967 году в десантных войсках появилась 12-ствольная система залпового огня БМ-21В на базе упоминаемого ранее облегченного ГАЗ-66Б. Фактически это был сокращенный вариант 40-ствольной системы БМ-21, которую ставили на семейство «Урал». Огнедышащий малыш мог за 6 секунд выпустить на дальность в 20 км весь заряженный запас фугасных М-21ОФ и снова перезарядиться с помощью машины 9Ф37, которая также была на базе ГАЗ-66. И, конечно, вся эта артиллерия могла быть сброшена с парашютами.

Однако настоящей визитной карточкой ГАЗ-66 с «оружием в руках» стал гантрак с ЗУ-23-2 в кузове. Здесь военные отлично совместили скорость и маневренность «Шишиги» со смертоносностью шквала огня зенитной пушки. Ближний Восток, Африка, Северный Кавказ, Украина – ни один из конфликтов на этих территориях не обходился без гантраков на платформе ГАЗ-66.

Продолжение следует…

topwar.ru

ГАЗ-66 характеристики фотографии модели масштаб 1:43

ГАЗ-66 «ШИШИГА» история.
Годы выпуска 1964—1999 гг.

ГАЗ-66 модификации и специализированные кузова
ГАЗ-66 (1964—1968)	базовая модель без централизованной системы подкачки шин
ГАЗ-66А (1964—1968)	базовая модель с лебёдкой
ГАЗ-66Б (с 1966)	авиадесантный складной крышей и откидной рамкой стекла
ГАЗ-66Д (1964—1968)	шасси с коробкой отбора мощности
ГАЗ-66П	седельный тягач (опытный)
ГАЗ-66Э (1964—1968)	модель с экранированным электрооборудованием
ГАЗ-66-01 (1968—1985)	базовая модель с централизованной системой регулирования давления воздуха в шинах
ГАЗ-66-02 (1968—1985)	базовая модель с лебёдкой
ГАЗ-66-03 (1964—1968)	с экранированным электрооборудованием
ГАЗ-66-04 (1968—1985)	— шасси с экранированным электрооборудованием
ГАЗ-66-05 (1968—1985)	с экранированным электрооборудованием и лебедкой
ГАЗ-66-11 (1985—1996)	модернизированная базовая модель
ГАЗ-66-12 (1985—1996)	модернизированная базовая модель с лебёдкой
ГАЗ-66-14 (1985—1996)	шасси с экранированным электрооборудованием и коробкой отбора мощности
ГАЗ-66-15 (1985—1996)	с экранированным электрооборудованием и лебёдкой
ГАЗ-66-16 (1991—1993	народнохозяйственная модификация с двухскатной ошиновкой заднего моста и деревянной платформой, грузоподъёмность 3,5 т
ГАЗ-66-21 (1993—1995)	народнохозяйственная модификация с удлинённым шасси, усиленными мостами
ГАЗ-66-30 ГАЗ-66-31	шасси для самосвалов
ГАЗ-66-41 (1992—1995)	с безнаддувным дизелем ГАЗ-544
ГАЗ-66-40 (1995—1999)	с турбодизелем ГАЗ-5441
ГАЗ-66-92 (1987—1995)	северный вариант
ГАЗ-66-96	шасси для вахтовых автобусов
ГАЗ-66 Экспортные модификации и специализированные кузова
ГАЗ-66-51	1968—1985
ГАЗ-66-52	1968—1985 — с лебёдкой
ГАЗ-66-81	1985—1995 — для стран с умеренным климатом
ГАЗ-66-91	1985—1995 — для стран с тропическим климатом
АС-66	санитарный автомобиль, предназначенный для эвакуации раненых
ДДА-2	дезинфекционно-душевая установка
ГЗСА-731, 983А, 947, 3713, 3714	фургоны
ГАЗ-САЗ-3511	самосвал сельскохозяйственного назначения на шасси ГАЗ-66-31

Автомобиль ГАЗ 66 — это советский грузовик, который имеет колесную формулу 4х4. ГАЗ-66 был запущен в производство летом 1964 году. Этот автомобиль является более усовершенствованной версией грузового автомобиля ГАЗ-63. Его кабина располагается над двигателем.

Через два года после запуска в серийное производство он уже был удостоен награды — ему была вручена медаль на одной из выставок, посвященных новинкам сельскохозяйственной техники. Следующую награду автомобиль ГАЗ-66 получил в Лейпциге, где на аналогичной ярмарке, посвященной сельскохозяйственной технике, ему была вручена медаль. На этом список его наград не кончается — в апреле 1969 года он получил государственный Знак качества, который до этого удавалось получить далеко не всем.

фотография ГАЗ-66

Первые опытные образцы ГАЗ-66 были созданы в 1962 году как дальнейшее развитие 1,2-тонного грузовика ГАЗ-62, выпускавшегося в 1958—1962 гг. и преемник 2-тонного грузовика ГАЗ-63 , выпускавшегося в 1948—1968 гг. Серийное производство ГАЗ-66 развернуто с июля 1964. В 1968 году грузовик получил централизованную систему регулирования давления в шинах (66-01 и модификации). Газ-66, помимо использования в сельском хозяйстве, приняли на вооружение Советской армии, после развала СССР большое количество ГАЗ-66 стали использовать в Российской армии, в основном в ВДВ. В 1995 году массовое производство ГАЗ-66-11 с модификациями было прекращено. Взамен Горьковский автозавод освоил выпуск модели ГАЗ-3308 «Садко». Последний экземпляр ГАЗ-66-40 сошёл с конвейера 1 июля 1999 года. Всего было выпущено 965 941 автомобилей семейства ГАЗ-66.

фотография ГАЗ-62

А вот бескапотную кабину «66-й» заимствовал с небольшими изменениями у несчастливого ГАЗ-62. Несчастливого, но вовсе не неудачного. Напротив, полноприводный автомобиль грузоподъемностью 1100 кг с лавками на 14 человек в кузове имел хорошую проходимость и приличную маневренность. Первые авто оснащали капотными кабинами, близкими к тем, что ставили на ГАЗ-51А , но с мягким верхом, что бы максимально понизить автомобиль для транспортировки в самолетах. Затем сделали бескапотный (его кабина тоже имела тент вместо жесткой крыши) вариант грузовика с увеличенным кузовом. Но вы пустили таких авто совсем немного — меньше сотни. По рассказам ветеранов завода, военные отказались от «62–го», считая, что если можно сделать двухтонный автомобиль, то грузоподъемностью всего в одну тонну не нужен.

Вертикальное размещение за кабиной запасного колеса позволило опустить основание грузовой платформы. Другими особенностями конструкции грузовика были гипоидная передача, тормозная система с гидровакуумным усилителем, гидроусилитель руля, цельнометаллическая конструкция грузовой платформы, омыватели ветрового стекла.

Опытная партия грузовиков появилась к ноябрю 1963 года, а с 1 июля 1964 года с конвейера ГАЗа начали сходить серийные автомобили. ГАЗ-66 –автомобиль — долгожитель, сходивший с конвейера завода в разных модификациях 35 лет. Он неоднократно отмечался различными медалями и наградами на автомобильных выставках. Среди его наград — Золотая медаль Лейпцигской ярмарки 1967 года, золотая медаль московской сельскохозяйственной выставки 1966 года. В 1969 году, первым из советских автомобилей, он удостоился права носить на борту Государственный знак качества.

Конструкция грузовика

ГАЗ 66 имеет рамную конструкцию. Высокая проходимость автомобиля обеспечивается за счет полноприводной конструкции , коротких свесов и односкатных шин. С 1968 года на грузовике применяется система централизованного регулирования давления в шинах. Цельнометаллический кузов оснащен решетчатыми бортами и откидывающимся задним бортом. Вдоль бортов установлены откидные скамейки, предусмотрена возможность установки тентового покрытия на пяти дугах.

Цельнометаллическая двухместная кабина ГАЗ-66 установлена над силовым агрегатом, оснащена отопительной системой и омывателем ветрового стекла. При необходимости, в кабине можно установить подвесное спальное место. Доступ к двигателю осуществляется посредством откидывания кабины вперед. Большая часть грузовиков укомплектована 8-цилиндровым бензиновым V –образным двигателем ЗМЗ -66. Для запуска двигателя при отрицательных температурах применяется предпусковой подогреватель ПЖБ -12.

фотография двигатель ГАЗ-66

Дизель ГАЗ-66

К 1993 году на Горьковском автозаводе была запущена новая линия по выпуску дизелей ГАЗ 542 и ГАЗ 544. 4-х цилиндровый ГАЗ 544 устанавливался на автомобили ГАЗ 3306 и ГАЗ 66 дизель. Этот двигатель имел воздушное охлаждение и мощность 85 л.с.
    В 1995 году завод освоил модификацию мотора ГАЗ 5441 с турбонаддувом, его мощность была увеличена до 115 л. с. В 1999 году выпуск ГАЗ 66 прекратился, к этому же времени перестала существовать и линия на Горьковском автозаводе по производству дизельных двигателей.

ГАЗ -66 оснащен четырехступенчатой коробкой передач с синхронизацией на 3 и 4 передачах, однодисковым сцеплением с гидроприводом, двухступенчатой раздаточной коробкой, одинарной гипоидной главной передачей.
    Отключаемый передний мост комплектуется шаровыми шарнирами равных угловых скоростей. Колеса на рессорной зависимой подвеске оснащаются гидравлическими амортизаторами. Для повышения удобства управления автомобилем рулевой механизм снабжается гидроусилителем.

фотография передний мост ГАЗ-66

Рабочая тормозная система автомобиля — барабанная , с гидроприводом и вакуумным усилителем. Стояночный тормоз барабанный на все колеса, трансмиссионный. Некоторые модификации грузовиков оснащались лебедкой с приводом от двигателя.

ГАЗ 66 –универсальный грузовик, предназначенный для перевозки грузов и людей по всем видам дорожных покрытий, а также по бездорожью. Благодаря удачной конструкции, на основе базовой модели было создано множество модификаций, как универсальных, так и специализированных.
    Так, автомобиль применяется на аэродромах для буксировки легких летательных аппаратов. В качестве тягача он используется и на тяжелом авианесущем крейсере «Адмирал Кузнецов». Широкое применение автомобиль нашел в воздушно — десантных войсках благодаря сбалансированности центра тяжести и компактности. Одинаковая нагрузка на переднюю и заднюю ось позволяют ему при десантировании опускаться на все колеса без завала кабины вперед.

фотография ГАЗ-66 десантный

ГАЗ 66 выпускали 35 лет! Даже в СССР, где новинками неизбалованных потребителей радовали очень нечасто, по этому показателю с ним могли сравниться совсем не многие модели…

ГАЗ-66 технические характеристики (кратко)

Тип	Двухосный грузовой автомобиль
Грузоподъёмность	2000 кг.
Разрешенная максимальная масса	5600 кг.
Длина	5805 мм.
Ширина	2322 мм.
Высота по тенту	2520 мм.
Колесная база	3300 мм.
Дорожный просвет	315 мм.
Глубина приодолеваемого брода	1 м.
Двигатель	ЗМЗ-513(511,523)
Рабочиц объём	4254 см3
Мощность	115/84,5 л.с.
КПП	Механическая 4-х ступенчатая
Раздаточная коробка	С понижающей передачей и отключаемым передним мостом
Привод	Задний или полный
Колеса	Специальные 8,00-18. Шины 12,00-18.
Максимальная скорость	95 км/ч
Расход топлива/марка топлива	21 л./А-72,А-76,АИ-80
Ёмкость топливных баков	210 л.
Ёмкость АКБ	75 А/ч

dar-web.ru

Легенда СССР ГАЗ-66

Было и немало общего в конструкции машин — гипоидные главные передачи с самоблокирующимися дифференциалами, рулевое управление в виде пары глобоидальный червяк — трехгребневой ролик, трехходовая четырехступенчатая коробка передач с синхронизаторами на третьей и четвертой передачах. Когда военные заказали аэротранспортабельную модификацию ГАЗ-66, на нее установили кабину от ГАЗ-62 со складным матерчатым верхом.

Цельнометаллическая кабина, которую получили в 1958-1959 годах прототипы ГАЗ-66, отличалась панорамным остеклением с гнутыми боковыми секциями лобового стекла. В процессе подготовки к производству форму кабины немного изменят. Это, однако, не изменит главного. Обычная кабина сваривается из крупных штампованных деталей, которые придают ей жесткость. Но кабину ГАЗ-66 создавали с таким расчетом, чтобы вместо цельнометаллической верхней части мог устанавливаться легкий верх. И тут обычные подходы не годились. Каркас кабины ГАЗ-66 сварили из стержней коробчатого и уголкового профиля, а сверху облицевали штампованными листовыми панелями толщиной 0,5-3 мм. Все помпотехи страны проклинали такую конструкцию, поскольку при сколь-нибудь заметном повреждении (что в парках не редкость) ее ремонт оборачивался настоящей головной болью.

Опять же, брала верх логика основного заказчика. Ради переброски автомобиля по воздуху жертвовали многим. Никто не задумывался над тем, как водитель вылезет из кабины после того, как загонит автомобиль в чрево воздушного судна. В жертву компактности приносилось удобство управления — к рычагам переключения передач, подключения переднего моста и демультипликатора приходилось тянуться далеко назад. Зато конструкция рассчитывалась, чтобы выдерживать перегрузку до 9g и скорость приземления 10 м/с во время парашютирования на специальной платформе. Такие платформы разрабатывало ОКБ завода № 468 «Универсал» под руководством главного конструктора А. И.Привалова. Смежники резко высказались по горьковской кабине. Их, в частности, не устроило, что в сложенном состоянии лобовое стекло, тент и части дверей могли зацепиться за парашютные стренги и повредиться. В результате конструирование авиадесантного варианта передали на Опытный завод № 38 МО в город Бронницы, а выпуск серийных ГАЗ-66Б поручили одному из ремонтных заводов Минобороны. Впрочем, с принятием на вооружение новых типов воздушных судов, таких как ИЛ-76, необходимость жесткого соблюдения габарита отпадет. Затратное производство «низкосилуэтных» ГАЗ-66Б завершится, и в ВДВ начнут поступать грузовики с нормальной кабиной.

В результате инженерных экспериментов в июле 1964 года с завода ГАЗ сошел первый серийный 66-ой, наделенный 2-тонной грузоподъемностью и сбалансированным расположением центра тяжести:

fishki.net

Самосвал ГАЗ-66

Знаменитая грузовая машина, в которой кабина находится над «сердцем» имеет имя ГАЗ-66. У этого грузовика колесная формула 4х4, его можно загрузить материалом на 2 тонны. ГАЗ-66 самосвал с полным приводом, у которого 2 оси. Заводом этот автомобиль был поставлен на конвейерную ленту с 1960-1980 гг.

Так выглядит ГАЗ-66 самосвал

Вернуться к оглавлению

История

Первенцы ГАЗ-66 были показаны в 1962 г. Грузовая машина представляла из себя модернизированный автомобиль на 1,2 тонны ГАЗ62. Ему срочно требовалась замена. ГАЗ-66 убрал своим появлением и ГАЗ 63 с разработки.

В 1966 г. на автомашину установили подкачку колес. В этом же году грузовик получил награду на экспозиции техники в Москве. В 1967 г. Была награда в Германии, этим Европа показала свое признание грузовика. А в 69-ом году автомашина получает «Знак Качества». Автомашина отправлялась по всем городам Советского Союза.

Большой вклад ГАЗ-66 сделал как в сельское хозяйство, так и в Вооруженных силах страны, куда ГАЗ был принят.

1995 год. Окончание выпуска столь знаменитого и незаменимого грузовика. Появился ГАЗ-3308. Последняя модель 66-го грузовика была выпущена в 99-ом году. Всего завод за период изготовил 965 тысяч единиц ГАЗ-66.

Вернуться к оглавлению

Отличия

ГАЗ-66 самосвал имеет отличие от других грузовиков проходимостью. Машина с легкостью выполняет работы, как на плохой дороге, так и вообще без намека на дорогу. Для этого постоянно улучшалась ходовая часть машины:

• Расстояние от дороги до днища машины.
• Блок мостов сам блокируется.
• Конструкторами была установлена система подкачки колес.

Еще одна отличительная черта грузовика, это регулировка центра тяжести. Ее функцией было обеспечение центра тяжести на оси сзади и спереди.

Недостатком машины можно считать расположение маленькой кабины над силовыми механизмами и колесами. Конструкторы рассчитали правильно компактность, но не учли безопасность. Чтобы посмотреть состояние силового агрегата или другой важной системы, требовалось откинуть кабину. Мотор находился в защищенном месте под кожухом. Больше 2-х тонн в ГАЗ-66 грузить нельзя, потому что в ходовой части использовались слабые пружины.

Смотрите в видео: технический анализ ходовой части ГАЗ 66.

Для отдыха в грузовике, можно было использовать гамак из брезента.

Вернуться к оглавлению

Модификация

Горьковским заводом были выпущены такие разновидности машины:

• ГАЗ-66-1 – без системы подкачки колес.
• ГАЗ-66-А – присутствует лебедка.
• ГАЗ-66-Б – главное стекло откидывается. Рулевая колонка – телескопическая. Крыша складывалась. Авиадесантная модель.

Так выглядит ГАЗ 66-Б

• ГАЗ-66 – Д. в шасси установлена коробка отбора мощности.
• ГАЗ-66 П. установлен тягач.
• ГАЗ-66 Э. установлен экран с электрооборудованием.
• ГАЗ-6601 – установлена система регулировки давления в колесах.
• ГАЗ-6605 – присутствует лебедка и экран.
• ГАЗ-6611 – ГАЗ-6614 – общие улучшения машины.

Внешний вид улучшенной модификации ГАЗ 6611

За границу выпускались такие модели машины:

• ГАЗ-6651;
• ГАЗ-6652;
• ГАЗ-6681;
• ГАЗ-6691.

Советуем посмотреть: технический анализ ГАЗ-66

Были иные варианты машины:

• АП 2, АС 66 – машина для медицины.
• ДДА 2 – душевая кабина для дезинфекции.
• ГЗСА 731 – фургон – хлебный, почта, медицинские препараты.
• Машина для командования штаба.
• МЗ 66 – заправщик масла.

Вернуться к оглавлению

Размеры

Грузовик благодаря разработкам конструкторов завода является компактным автомобилем.

Габариты:

• Длина машины – 5,806 м.
• Ширина – 2,32 м.
• Высота – 2,49 м.
• Высота тента – 2,52 м.
• База колеса – 3,3 м.

Полные габариты ГАЗ 66:

• Колея колес сзади – 1,75 м.
• Колея колес спереди – 1,8 м.
• Дорожный просвет – 315 мм.
• Грузоподъёмность – 2 тонны.
• Масса – 5,940 тонны.

Характеристики:

1. Радиус поворота по минимуму – 9,5 м.
2. Максимальная скорость – 90 км/ч.
3. Время, затраченное для разгона автомашины до 60 км. – 30секунд.
4. Тормозной путь (50 км/ч.) – 25 м.
5. Преодолеваемый подъем в груженом состоянии – 31 градус.

Смотрите в видео: Тест-драйв ГАЗ-66

Топливо машина «кушает» 20 л. при скорости в 60 км/ч. Заправлялся этот грузовик бензином А72, А76, АИ80. Бензина в бак машины помещалось 210 л.

По сравнению с другими моделями это был вездеход. Потому что с легкостью груженый автомобиль проходил сугроб в 80 см., а также брод.

Вернуться к оглавлению

Двигатель

В силовом двигателе ГАЗ-66 стоял дизельный агрегат ЗМЗ 6606, который имел 8 цилиндров и жидкое охлаждение. Во многом он был схож со старыми двигателями, но у него были отличия: объем двигателя 4.25 л., мощность 115 лошадиных сил. В начале 90-х годов устанавливался мотор мощностью 85 лошадиных сил, у которого был крутящий момент 235 Нм. Данный агрегат получил имя 6641. После этого Горьковский автозавод поставил на линейку выпуска дизельный агрегат ГАЗ 5441, который имел турбо надув. Двигатель имел лучшие характеристики, а также мощность 116 лошадиных сил.

Внешний вид двигателя ГАЗ 66

Вернуться к оглавлению

Устройство

ГАЗ-66 самосвал применялся в строительстве, имел отличную репутацию в горных разработках, в армии, а также в любом месте, где требовалась большая выносливая везде проходимая машина.

Эта машина имела кузов стандартных размеров, который был цельный металлический, а также откидывался. В дополнении кабину могли накрывать тентом. В кузове находились 2 сидения – пассажирское и водительское, а также спальное место. В холодные времена кабина была довольно-таки теплой из-за работы узлов машины.

В ГАЗ-66 были:

• КПП на 4 ступени. Располагалась она справа от водителя.
• Трансмиссия состояла из сцепления с гидроприводом, а также 2 ступени раздаточной коробки.

avtomobilgaz.ru

ГАЗ-66 Б — Сообщество «Военно-Техническое Общество» на DRIVE2

Грузовик ГАЗ-66Б спроектирован специально для ВДВ-поэтому и называется «Десантным». Принято считать, что ГАЗ-66Б является модификацией ГАЗ-66, а на самом деле ГАЗ-66Б является спецкомплектацией автомашины. Так автомобиль имел складное ветровое стекло с брезентовой крышей вместо стальной, снимаемые стекла дверей и разъемная рулевая колонка. Использование складной кабины стала причина отсутствие грузовых самолетов в которые мог влезть ГАЗ-66 на десантной платформе. Так высота ГАЗ-66 2,49 метра, а высота грузового отделения АН-12Б (принятого на вооружение в 1958 году) составляла 2,4 метра, а у АН-8 высота под груз составляла 2,6 метра. Так что грузовик не мог влезть с платформой (примерно 0,4 метра высота). Полноразмерный ГАЗ-66 мог с платформой мог принять только ИЛ-76, который был принят в 1976 году имевший высоту грузового отделения 3,4 метра.

Впервые ГАЗ-66Б был представлен публике 7 ноября 1967 года на Красной Площаде в Москве. Выпускались несколько вариантов ГАЗ-66Б: с лебедкой и экранированным электрооборудованием. Для ГАЗ-66Б был спроектирован специальный фургон с пониженной высотой КМ66ДС. ГАЗ-66Б планировалось использовать не только во время учений или военных действий. Поэтому для грузовика был предусмотрена быстросъемная стальная кабина.
В войсках ГАЗ-66Б использовали для перевозки солдат, а также для транспортировки орудий (СД-44, Д-48, ЗУ-23, РПУ-14 и т.п.). Главной проблемой для ГАЗ-66Б стала появление гаубицы Д-30, которая весила 3 тонны, при том, что ГАЗ-66 рассчитан на перевоз груза до 2-ух тонн. Прибавьте сюда 20-30 снарядов в кузове, а это еще 1 тонна минимум и роль тягача для Д-30 грузовик выполнять стало не легко. Вторым не правильным решением для ГАЗ-66Б стало переделка М-21 «Град-В» имевшие 12 направляющих для 122-мм ракет в ГАЗ-66Б для транспортировки Д-30, тем самым лишив ВДВ РСЗО. Можно предположить, что замена М-21 «Град-В» на Д-30 не верное решение для ВДВ, так как боевой расчет увеличивалось, уменьшалась мобильность расчета, лишнее занятое место при десантировании, да и после высадки Д-30 и ГАЗ-66Б потребовалось лишнее время и не нужные трудности. Грузовик имел сбалансированный центр тяжести-одинаковый вес нагрузки на каждую ось, так что при посадке происходит равномерное распределение удара о землю. Для десантирования ГАЗ-66Б используется парашютная платформа ПП-128-00-5000 с парашютной системой МКС-55-128М.

На базе ГАЗ-66Б были созданы другие варианты десантных грузовиков:
-радиостанция спутниковой связи Р-440ОД
-десантируемый понтонный парк ДПП
-десантный топливозаправщик ТЗ-2-66Д
-мастерская МРС-ДАТ и РМ-ВДВ
-радиостанция Р-142Д
-РСЗО М-21 «Град-В» с 12 направляющими для стрельбы реактивными ракетами 122 мм.

Грузовик производили с 1964 по 1984 год. С распадом СССР многие автомобили ГАЗ-66Б распродавались и попадали в частные руки. По некоторым данным было выпущено примерно 400 «десантных» вариантов ГАЗ-66. Грузовик не поступал на вооружение стран ОВД и стран дружественных СССР.
ТТХ грузовика ГАЗ-66Б/»Десантный»
Колесная формула 4х4, отключаемый передний мост
Двигатель ЗМЗ-66, V-8, карбюраторный
Объем двигателя 4,25 литра
Мощность 115 л/с при 3200 об/мин
Топливо А-76, А-80
Объем бака 105х2 бака
КПП 4-ех ступенчатая, механика
Габариты 5655х2342х1860
Колесная база 3300 мм
Клиренс 315 мм
Снаряженная масса 3650 кг
Грузоподъемность 2000 кг
Масса буксируемого прицепа 2000 кг
Максимальная скорость 85-90 км/час
Запас хода 850 км
Расход топлива 31,5 литра на 100 км, 40 смешанный

Полный размер

Полный размер

Полный размер

www.drive2.ru

ГАЗ-66 кунг ДДА-66 — Грузовой автотранспорт

ДДА-66 на шасси ГАЗ-66 кунг Дезинфекционно-душевая установка

Дезинфекционная-душевая установка ДДА-66, смонтирована на шасси автомобиля ГАЗ 66-14 или ГАЗ 66-15

Установка предназначена для:

дезинфекции по паровоздушному и пароформалиновому методам (дезинсекции по паровоздушному методу) одежды, обуви, белья и постельных принадлежностей, помывки людей в полевых условиях во все времена года, в любых климатических зонах Российской Федерации и стран СНГ, при температуре окружающего воздуха от плюс 40° до минус 30°С.

Основные технические данные и характеристика авто

Завод — изготовитель: Горьковский автомобильный завод Марка: Газ 66

Колесная формула: 4 х 4

Масса перевозимого груза, кг: 2 000

Масса снаряженного автомобиля, кг: 3 470

Полная масса, кг: 5 800

Габаритные размеры, мм: 5 805 х 2 322 х 2 400

Двигатель: ЗМЗ-66

Количество и расположение цилиндров: 8 V-образное

Рабочий объем, л: 4,25

Мощность при 2600 мин-1,кВт(л.с.): (120)

Топливо: бензин АИ-76

Коробка передач: четырехступенчатая с синхронизаторами 3-4 передачи

Кабина: двухместная,металлическая, откидывающаяся

Максимальная скорость, км/ч: 95

Расход топлива при скорости 40 км/ч, л/100 км: 24

Основные технические данные и характеристика установки

Габаритные размеры установки не более:

Длина 5800+15, Ширина 2390+10, Высота 3050 max

Полный вес установки с обслуживающим персоналом не более 5800 кг

Внутренние размеры дезинфекционной камеры:

Длина 2000 мм, Ширина 930 мм, Высота 1450 мм

Объм дезинфекционной камеры не менее — 2,7 м. куб.

Количество душевых сеток — 8 шт. (из них 2 для больных)

Котел паровой комбинированный РИ-5М

а) рабочие давление пара  4 кгс/см. кв

б) поверхность нагревателя 5,5 кв.м.

в) водяная емкость до среднего уровня 172 л

г) паропроизводительность на жидком топливе  200кг/час

    на твердом топливе 130 кг/час

д) вес котла 530 кг

Рабочая температура камеры до 98°С.

— ГАЗ-66 кунг ДДА-66 —

Автомобиль для охоты и рыбалки на ГАЗ 33088 (ГАЗ-66) с кунгом от завода

Представьте субботнее утро на берегу озера. Здесь только вы, близкие вам люди, росса и туман. Вокруг никаких машин, дач, деревень и других отдыхающих. Всё только для вас!

Такой отдыха будет гораздо проще организовать, если у вас есть автомобиль для охоты и рыбалки на шасси грузовика с полным приводом. В этой машине можно жить и путешествовать по самым удалённым уголкам вашей области, края или всей России.

Мы выпускаем автомобили для активного отдыха на базе вездеходов ГАЗ 33088 «Садко» и ГАЗ 66. Но если «Садко» пока ещё можно приобрести новым, то вот «Шишига» точно будет с пробегом.

А в скором времени, мы наладим сборку «охоты и рыбалки» на платформе совсем нового грузовика – Садко Next. Если вы хотите успеть купить новый ГАЗ 33088 с кунгом, потому что он новее ГАЗ 66 и дешевле моделей семейства Next, то лучше совершить покупку уже в этом месяце.

Что представляет собой «охотник и рыболов» с кунгом? Это грузовик с фургоном из сэндвич-панелей. Как правили, снаружи мы обшиваем кузов плакированным металлом, а для внутренней отделки используем панели МДФ. Между стенками прокладывается утеплитель толщиной в 40/80 мм.

В кунге есть автономный отопитель, сюда можно поставить кондиционер, аудиосистему, спальные полки, рундуки, шкафы для одежды и откидной стол. Иными словами, фургон комплектуется под ваши нужды для комфортной и полноценной жизни во время отдыха. И здесь всё ограничивается только вашей фантазией.

Если вы хотите кататься по болотам или заснеженным полям, то рекомендуем дополнить ваш ГАЗ 33088 для охоты и рыбалки ещё шинами низкого давления. Стоят они недорого, но это эффективное средство для получения максимальной проходимости.

А чтобы взять на борт сразу 5 человек, можно заказать машину с двухрядной кабиной. Ещё рекомендуем вам сумку «Егерь 2», в которой есть всё для помощи в сложной ситуации на дороге. Например, аптечка, домкрат, утеплитель капота, набор ключей и прочие полезные вещи.

Купить «Садко» для активного отдыха можно в лизинг. Работает доставка по всей территории РФ. На всю технику от нашего завода действует гарантия производителя.

Автомобиль ГАЗ 66 (кунг) | ЭНЕРГОПРОМСТРОЙ

Аренда спецтехники распространённая и выгодная услуга, так как это позволяет сэкономить деньги благодаря тому, что вам приходится приобретать свой собственный автопарк спецтехники для различного рода работ. Вахтовая машина ГАЗ 66 с кунгом не исключение, как этот автомобиль отлично себя зарекомендовал в самых разных сферах использования: военной, строительной, сельском хозяйстве и пр. Автомобиль ГАЗ 66 (кунг) для перевозки грузов и людей в различных дорожных условиях и по бездорожью. Грузовой автомобиль повышенной проходимости, с двумя осями и грузоподъёмностью 2 тонны. ГАЗ 66 оборудован отапливаемым кунгом на 7 посадочных мест + водитель.

Длина кузова автомобиля составляет 5805 мм, ширина — 2322 мм, высота — 2520 мм. Шины ГАЗ 66 размер имеет 12,00-18. Наличие такой специальной резины делает автомобиль более приспособленным для использования по бездорожью. Эти удачно спроектированные шины позволяют автомобилю успешно преодолевать грязь, снег, рыхлые и каменистые поверхности.

Стоит отметить, что для Газ 66 технические характеристики разработаны именно с учётом использования в сложной местности. Повышенная проходимость машины становится возможной благодаря приводу на обе оси и использованию на обоих мостах самоблокирующихся дифференциалов.

На ГАЗ-66 установлена ​​механическая лебедка, которая по всем параметрам превосходит электрическую конструкцию, особенно сложные условия эксплуатации машины. Длина троса на лебедке до 35 метров и диаметром 16 мм. Тяговая нагрузка на прямом тросе составляет 3,5 тонны. Лебедка оборудована тормозом.

заказать в аренду автомобиль ГАЗ 66 с кунгом звоните нашим специалистам по телефону +7 (4012) 577-707 , они подберут вариант без переплат и с гарантией поставки техники в срок. Наша компания Энергопромстрой всегда учитывает все потребности и предложения заказчиков для плодотворного сотрудничества и гибкие условия оплаты спецтехники.

Также, к аренде доступны следующие вахтовые автобусы:

Вахтовый автобус Газ-3284 на базе шасси ГАЗ-33081

Вахтовый автобус Газ-3284 на базе шасси ГАЗ-33081 — это специально оборудованный автомобиль для доставки рабочих бригад к месту выполнения работ: место, стройке, и нефтяным и газовым месторождениям, отдаленным от населенных аварийных пунктов.Это универсальный транспорт, который может быть установка в различных областях деятельности. Это проходимые, мощные, надежные и неприхотливые машины с колесной формулой 4х4.

Установленный фургон для размещения до 15 пассажиров. Фургон оборудован вентилятором (для принудительной циркуляции воздуха), автономным отопителем, зуммером, лестницей-трапом.

Грузопассажирский бортовой автомобиль Газель 33023.

Газель 33023 — универсальный грузопассажирский автомобиль, перевозит до 1000 килограммов груза и вмещает в себя до шести человек.Такая машина используется для перевозки бригады с оборудованием на различные объекты. Это быстрый, надежный автомобиль с комфортным салоном.

Технические характеристики:

• вместимость авто — 6 человек, включая водителя;
• максимальная грузоподъёмность 1 000 кг;
• мощность двигателя 100 л.с;
• полная масса 3500 кг.
• габариты кузова — 4,1м х 2м х 0,38м.

Автобус на базе Соболь 27527.

ГАЗ-27527 Соболь — цельнометаллический фургон. Практичный, хорошо приспособленный для города и бездорожья автомобиль. Особенно востребован для всевозможных строительных компаний, организаций торговли и быта, служб служб. Подкупает своей универсальностью в перевозках людей и груза, небольшими габаритами и своей проходимостью. Полный привод, а также высокая посадка при уверенности при любом непогоде в дальних поездках и на бездорожье. Отопительная система с двумя печками зимой поддерживает комфорт в салоне.

Технические характеристики:

• вместимость авто — 6 человек, включая водителя;
• тип привода — полный, 4х4;
• полная масса — 3000 кг;
• грузоподъемность — 800 кг;
• погрузочная высота — 82 см;
• габариты кузова — 1,2м х 1,6м х 1,5м.

Грузопассажирский фургон Mercedes Sprinter CDI 208.

Грузопассажирский фургон Mercedes Sprinter CDI 208 — это оборудованный микроавтобус для доставки людей к месту выполнения работ: аварии, стройке, отдаленных от населенных пунктов. Это быстрый, мощный, надежный автомобиль с комфортабельным салоном. Вместимость до 6 человек + водитель. Этот фургон представляет собой транспортное средство, объединенное с закрытым тентованным кузовом, грузоподъёмностью до 1000 кг, как единое целое.

Технические характеристики:

• мощность двигателя 80 л.с .;
• максимальная грузоподъёмность 1т;
• габариты кузова — 2,2м х 2м х 1,65м.

джип из газ 66 — особенности переделки и основные изменения конструкции

Как сделать джип из автомобиля ГАЗ 66

Многие ценители отечественного автопрома желают самостоятельно сделать джип, для такого превращения выбирают машину ГАЗ 66.Несомненно, у этого «блокбастера» советского времени имеются свои просчеты, к примеру, плохая коробка передач и двигатель. Кабина ГАЗ 66 также стала его огромным недостатком, так как она весьма тяжелая с двигателем и находится над передним мостом. Многие специалисты отмечают, что в плане развесовки именно кабина авто ГАЗ 66 крайне неудачным решением. Впрочем, есть у модели и свои плюсы: гибкая прочная рама с самоблокировками этой шасси дифференциалов, именно поэтому голое шасси ГАЗ 66 со снятой кабиной, коробкой передач и двигателем является отличным началом для конструирования джипа.Рассмотрим один из вариантов создать джип из ГАЗ 66.

Устанавливается дизельный 7,5-литровый 6-цилиндровый чугунный атмосферный мотор от пятитонника Hino. Он агрегатируется с 6-скоростной коробкой передач от этого же автомобиля, а вот раздатку можно оставить родную от ГАЗ 66.

Чтобы создать хороший джип из автоЗ 66 мастерам приходится переделывать поперечины рамы, а ее саму обрезать по краям. А для максимально правильного распределения нагрузки мотор смещается максимально правильно.

Размер шин на ГАЗ 66 вполне соответствует требованиям среднестатистического джипа, но мастера обычно переделывают родные диски как бы «наизнанку», увеличивая вылет колес на 10 см, то есть, расширив на 20 см колею. Именно благодаря этому способу сделать джип более высоким в свою очередь придает ему устойчивость. Размер резины на ГАЗ 66 можно взять и поменьше, а главное полегче по сравнению с родными шинами, подходящим может стать покрышки от «Тигра».

Автомобиль ГАЗ 66 довольно часто используют и для создания дома на колесах, если придется проектировать кунг.Размеры кунга ГАЗ 66 могут быть разными, прежде чем начать любые работы, связанные с этим, необходимо все схематически спроектировать, определенным приблизительным размерами. Вообще практика показывает, что размеры кунга на авто ГАЗ 66 нужно определять в зависимости от общего назначения автомобиля-носителя, его конструкции, наличие люков, окон и т.д.

22.04.2015

Кунг от ЗИЛ 131 МО.

bazieri 02.12.2013 — 15:05

Предложу коробочку, использовалась как бытовка для хоз.нужд.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КУНГА:
Габаритные размеры, мм:
— длина: 4800
— ширина: 2200
— высота: 1950
— вес 1500-1800 кг («голый» / снаряжён. )

Самовывоз с ЮГ МО, 100км от МКАД.
Стоимость … хочется 30т.р.
За АП-пы спасибо!

leo77 02.12.2013 — 16:00

Кунг отдельно сколько стоит? Печка есть, она работает?

вован вованич 02.12.2013 — 17:42

Самовывоз с ЮГ МО, 100км от МКАД.
Это в районе Каширы?

грязный 08.01.2014 — 21:22

bazieri
Стоимость стала более доступной!

Доступной, это сколько? За кунг отдельно имеется в виду.

Vasil1980 10.01.2014 — 23:05

а юг это где …?

Тайдак 11.01.2014 — 14:54

отмечусь.

sti-sti 11.01.2014 — 22:19

Кунг от 66-го «К66Н», была шишига именно таким кунгом, внутри по идее еще и перегородка есть с дверью (грузовой \ пассажирский отсеки).

хороший кунг, повесьте на gaz66.ru имхо за 40 000 за «всё» — там должны забрать.

sti-sti 20.01.2014 — 11:52

Гирич Федор
Вообще это не КУНГ, а кузов-фургон К66Н для ГАЗ-66.

Давай не умничать, если в вопросе не разбираетесь. 😛

«……………… КУНГ — аббревиатура, обозначающая кузов унифицированный нулевого (нормального) габарита. Тип закрытого кузова-фургона для грузовых автомобилей, состоявших на вооружении Советской армии и армий стран Варшавского договора.Широкая распространенность автомобилей с КУНГами в армии и народном хозяйстве фактически сделало аббревиатуру именем нарицательным для обозначения закрытых кузовов вообще.
КУНГи выпускались для установки на шасси автомобилей ГАЗ-63, ЗИЛ-157, ГАЗ-66, ЗИЛ-131, КамАЗ-4310, Урал-375. Модификации для разных автомобилей имели однотипные элементы ……………… «

И я лично не продаю, будьте внимательней.

Гирич Федор 20.01.2014 — 13:13

Специально для «любителей» поумничать.Тут все разжевано. http://www.gruzovikpress.ru/ar…12_09-11_26_33/

От себя добавлю, что для перевозки грузов такой кузов слишком кошерно использовать в основном они шли для КШМок типа Р-142 или СОБовозка 1В110. В первом случае малый отсек ипользовался для размещения 2-х радиотелефонистов и кучи радиостанций.бОльший же отсек мне запомнился большой могучим столом, который очень располагает к употреблению разного рада напитков в компании сотоварищей.

Вопрос по поводу фото был адресован продавцу.

limoor 20.01.2014 — 16:43

Год назад купил бы кунг ….

sti-sti 20.01.2014 — 20:29

limoor
Год назад купил бы кунг .. ..

Кунг !!!!!!!!!! 😀 😀 😀 😀

sergey31 26. 01.2014 — 14:59

Привет! Есть фотки? Контейнер интересен и кунг до кучи можно.

bazieri 11.03.2014 — 14:34

sergey31
Привет!

Кому сарай на дачу…

bazieri 25.03.2014 — 18:23

Тайдак
отмечусь.

В продаже однако!

ГАЗ-66 кунг ДДА-66 — Грузовой автотранспорт

ДДА-66 на шасси ГАЗ-66 кунг Дезинфекционно-душевая установка

Дезинфекционная-душевая установка ДДА-66, смонтирована на шасси автомобиля ГАЗ 66-14 или ГАЗ 66-15

Установка специально для:

дезинфекции по паровоздушному и пароформалиновому методам (дезинсекции по паровоздушному методу) одежды, обуви, обуви, белья и постельных принадлежностей, помывки людей в полевых условиях во все времена года, в любых климатических условиях Российской Федерации и стран СНГ, при температуре окружающего воздуха от плюс 40 ° до минус 30 ° С.

Основные технические данные и характеристики авто

Завод — изготовитель: Горьковский автомобильный завод Марка: Газ 66

Колесная формула: 4 х 4

Масса перевозимого груза, кг: 2 000

Масса снаряженного автомобиля, кг: 3 470

Полная масса, кг: 5 800

Габаритные размеры, мм: 5 805 х 2 322 х 2 400

Двигатель: ЗМЗ-66

Количество и расположение цилиндров: 8 V-образное

Рабочий объем, л: 4,25

Мощность при 2600 мин-1, кВт (л.с.): (120)

Топливо: бензин АИ-76

.

Коробка передач: четырехступенчатая с синхронизаторами 3-4 передачи

Кабина: двухместная, металлическая, откидывающаяся

Максимальная скорость, км / ч: 95

Расход топлива при скорости 40 км / ч, л / 100 км: 24

Основные технические данные и характеристики установки

Габаритные размеры установки не более:

Длина 5800 + 15, Ширина 2390 + 10, Высота 3050 макс.

Полный вес установки с обслуживающим персоналом не более 5800 кг

Внутренние размеры дезинфекционной камеры:

Длина 2000 мм, Ширина 930 мм, Высота 1450 мм

Объм дезинфекционной камеры не менее — 2,7 м.куб.

Количество душевых сеток — 8 шт. (из них 2 для больных)

Котел паровой комбинированный РИ-5М

а) рабочие давление пара 4 кгс / см. кв

б) поверхность нагревателя 5,5 кв.м.

в) водяная емкость до среднего уровня 172 л

г) паропроизводительность на жидком топливе 200кг / час

на твердом топливе 130 кг / час

д) вес котла 530 кг

Рабочая температура камеры до 98 ° С.

— ГАЗ-66 кунг ДДА-66 —

Газ66 — Грузовые автомобили — OLX.кз

800 000 тг. Договорная Усть-Каменогорск, 45-я аптека 29 янв.

Жезказган 25 янв.

Казталовка 25 янв.

1 500 000 тг. Договорная Актобе, Старый город 24 янв.

Жаркент 23 янв.

1 500 000 тг. Договорная Петропавловск 22 янв.

Актобе, Сазда 20 янв.

2 000 000 тг. Договорная г. Алматы, Алмалинский район 19 янв.

550 000 тг. Договорная

2 300 000 тг. Договорная Узынагаш 18 янв.

Газ 66 Транспорт »Грузовые автомобили 1 400 000 тг. Договорная Сатпаев 16 янв.

Газ 66 Транспорт »Грузовые автомобили Узынагаш 15 янв.

Газ 66 Транспорт »Грузовые автомобили 850 000 тг. Договорная Степногорск 15 янв.

Актобе, Старый город 15 янв.

Газ-66 Транспорт »Грузовые автомобили 1 500 000 тг. Договорная Караганда, Казыбекбийский район 13 янв.

Автомобиль для охоты и рыбалки на ГАЗ 33088 (ГАЗ-66) с кунгом от завода

Представьте субботнее утро на берегу озера. Здесь только вы, близкие вам люди, росса и туман. Вокруг никаких машин, дач, деревень и других отдыхающих. Всё только для вас!

Такой отдых гораздо проще организовать, если у вас есть автомобиль для охоты и рыбалки на шасси грузовика с полным приводом. В этой машине можно жить и путешествовать по самому удалённым уголкам вашей области, края или всей России.

Мы выпускаем автомобили для активного отдыха на базе вездеходов ГАЗ 33088 «Садко» и ГАЗ 66. Но если «Садко» пока ещё можно приобрести новым, то вот «Шишига» будет с пробегом.

А в скором времени, мы наладим сборку «охоты и рыбалки» на платформе совсем нового грузовика — Садко Next. Если вы хотите успеть купить новый ГАЗ 33088 с кунгом, потому что он новый ГАЗ 66 и дешевле моделей семейства Next, то лучше совершить покупку уже в этом месяце.

Что представляет собой «охотник и рыболов» с кунгом? Это грузовик с фургоном из сэндвич-панелей. Как правили, снаружи мы обшиваем кузов плакированным металлом, а для внутренней отделки используем панели МДФ. Между стенками прокладывается утеплитель толщиной в 40/80 мм.

В кунге есть автономный отопитель, сюда можно поставить кондиционер, аудиосистему, спальные полки, рундуки, шкафы для одежды и откидной стол. Иными словами, фургон комплектуется под ваши нужды для комфортной и полноценной жизни во время отдыха. И здесь всё ограничивается только вашей фантазией.

Если вы хотите кататься по болотам или заснеженным полям, рекомендуем дополнить ваш ГАЗ 33088 для охоты и рыбалки ещё шинами низкого давления.Стоят они недорого, но это эффективное средство для максимальной проходимости.

А чтобы взять на борт сразу 5 человек, можно заказать машину с двухрядной кабиной. Ещё рекомендуем вам сумку «Егерь 2», в которой есть всё для помощи в сложной ситуации на дороге. Например, аптечка, домкрат, утеплитель капота, набор ключей и прочие полезные вещи.

Купить «Садко» для активного отдыха можно в лизинг. Работает доставка по всей территории РФ. На всю технику от нашего завода действует гарантия производителя.

Е. Кочнев — «Автомобили Советской Армии 1946-1991». Ч.32

К-66 — серия наиболее распространенных обитателей бескаркасных кузовов-фургонов для ГАЗ-66. Их первоначальная конструкция была заложена в 1958 — 1960 годах на заводе № 38. С учетом нарушенных требований к такой технике Министерство обороны в апреле 1967 года приняло новые «Тактико-технические требования в системе унифицированных кузовов-фургонов из армированного полистирольного пенопласта для автомобилей, прицепов» и полуприцепов «, дальнейшее проектирование которых было возложено на кузовной отдел Всесоюзного проектно-конструкторского и технологического института мебели (ВПКТИМ) Минлесдревпрома СССР.С 1968 года их изготовлением занимались Шумерлинское предприятие ШЗСА, Козловский и Красногорский комбинаты автофургонов, а также ряд целлюлозно-бумажных и деревообрабатывающих комбинатов.


ГАЗ-66-04 с низкопрофильным обитаемым бескаркасным кузовом-фургоном К-66Н. 1967 год.

Типовые кузова К-66 плоские передние, боковые и задние панели из армированного пенопласта, центральная часть крыши с характерными плоскими скосами, короткие надколесные ниши и заднюю двухстворчатую дверь размерами 1305×1570 мм с узким окном. Они были приспособлены к эксплуатации при экстремальных температурах, использовании электросети напряжением 220 или 380 В или бортового 12-вольтового источника питания, снабжались отопителем ОВ-65Б и фильтровентиляционной установкой ФВУ-100Н-12. Кузова К-66 выпускаются в четырех модификациях с разными габаритами, внутренним объемом и степенями прочности, расположением окон, дверей и люков. В них монтировали оборудование военных средств связи, машин управления и мастерских разного профиля.Самым востребованным был высокий вариант К-66В с полезной нагрузкой 1230 кг, рабочей площадкой на крыше и 12 окнами-люками — по три в боковых стенках и по три световых люка в скосах крыши. Его снаряженная масса составляла 1280 кг. Внутренняя длина — 3680 мм, ширина — 2250 мм, высота внутренней части — 1800 мм, по периметру — 1500 мм. Погрузочная высота — 1190 мм. Габаритные размеры автомобиля ГАЗ-66 без лебедки с кузовом К-66В — 6029x2400x3160 мм. Полная масса автофургона без лебедки — 4300 кг, с лебедкой — 4470 кг. Второй высокий К1-66 снабжался только правой боковой дверью, двумя окнами на каждом скосе крыши и внутренним переговорным вариантом. В войсках машины с такими кузовами использовали в качестве автобусов для доставки 19 человек на индивидуальных сиденьях. В низкопрофильном малогабаритном кузове К-66Н с полезной нагрузкой 1460 кг и внутренней высотой 1430 мм обычно монтировали более компактное оборудование связи. Его большой являлся фургон К-66ДС на десантируемом шасси ГАЗ-66Б.В программу входили также удлиненные варианты К-66У1Д и К-66У1-ДП повышенного внутреннего объема, которые устанавливаются в основном на автомобили ЗИЛ-157.

КМ-66 — серия более прочных и тяжелых каркасно-металлических (цельнометаллических) кузовов с полезной нагрузкой 1230 кг для монтажа оборудования полевых мастерских, унифицированных по габаритам с серией К-66. Кузов КМ-66 был разработан в 1964 году и выпускался до 1975 года военным заводом 4111, который стал известен как Московский завод автомобилей (МЗСА). С 1970 года его собирал Козельский механический завод Калужской области, затем Львовский механический завод и с 1978 года — Энгельсский завод грузовых автомобилей (ЭЗСА). По сравнению с кузовами К-66В внутренняя длина КМ-66 достигла 4000 мм. Низкопрофильный складной вариант КМ-66ДС предназначался для авиадесантируемого автомобиля ГАЗ-66Б.

КУНГ-66 — многоцелевой каркасно-металлический кузов второго поколения для установки на ГАЗ-66. В 1977 — 1983 годах его собирал Козельский мехзавод.Боковые стенки кузова были утеплены пенопластом и изнутри облицованы древесноволокнистыми плитами, пол на пенопластовой прокладке покрыт фанерными листами. В транспортном положении под ним помещался съемный задний трап. В отличие от кузова КУНГ-2М он снабжался отопительно-вентиляционной установкой ОВ-65Б и фильтровентиляционной ФВУА-100.

ГАЗ-66 с кузовом КШ-66 повышенной прочности, разработанным в 21 НИИИ. 1977 год.

К наиболее оригинальным экспериментальным конструкциям относились специальные «сверхобтекаемые» кузова-фургоны Опытного завода № 38, разработанные конструкторами 21 НИИИ. В 1965 — 1967 годах там были созданы образцы округлых стеклопластиковых кузовов КЗ-1 , за 1972 — 1977 годах последовалой кузовной повышенной прочности (КПП) КШ-66 с интегрированной кабиной. Их подчеркнуто обтекаемые формы, близкие к шарообразной, предопределяло принятое в то время направление на создание военных машин, стойких к поражающим факторам оружия массового поражения. По сравнению с типами металлическими кузовами их сопротивляемость к воздействию ударной волны ядерного взрыва оказалась втрое выше.

Радиотехнические средства связи и управления

В обширнейшем семействе самых разнообразных легких и средних радиотехнических средств, радиостанций различного профиля, радиолокаторов и командно-штабных машин на разных шасси ГАЗ-66 с экранианным электрооборудованием и различными кузовами следует наиболее распространенные и распространенные машины, кратко упомянутые ниже.


Радиостанция Р-118БМ3 «Соболь» в кузове КФУ-1 на экранированном шасси ГАЗ-66-04.

Р-118БМ3 « Соболь » — автомобильная коротковолновая радиостанция оперативно-тактического и тактического звена управления войсками, выпускавшаяся в нескольких версиях с несущественно измененной комплектацией. Первоначально размещалась на шасси ГАЗ-63, а с середины 1960-х годов монтировалась как в прежних кузовах КФУ-1, так и в модернизированном более высоком кузове-фургоне КУНГ-1М с двумя боковыми окнами и короткими надколесными нишами на шасси ГАЗ-66АЭ, а затем на базе ГАЗ-66-04 или 66-05.Станции разных серий были укомплектованы двумя рамочными антеннами на крыше и одной телескопической, передатчиком, приемником Р-154, телеграфным и телефонным аппаратами, бензоэлектрическим агрегатом АБ-4-0 / 230 переменного тока, очистителем воздуха и отопителем. Они работают в движении или на стоянке, могут работать в разных режимах от 30 до 1000 км. Снаряженная масса составляла 6080 кг.

Р-118БМ3А — автомобильная ультракоротковолновая радиостанция средней мощности из серии задач станции Р-118 на разных автомобильных шасси. С 1968 года являлась развитие радиостанции Р-118БМ3 «Соболь» на базе ГАЗ-63 и ГАЗ-66. Вариант Р-118БМ3А был разработан для авиации, но потом устанавливался в низкопрофильном кузове КФ-1М с полукруглой крышей на шасси 66-04 / 05 или 66-14 / 15. Поздние варианты размещения в низких кузовах К-66Н, которые поставляются на экспорт на автомобильх ГАЗ-66-55 или 66-75. В отличие от предыдущей модели снабжена ультракоротковолновой радиостанцией Р-800 (РСИУ-3М) для связи с летательными аппаратами и наземными объектами.Ее выпуском до 1974 года занимались три разных радиозавода.

Р-125МТ / 125МТ2 — комбинированная радиостанция или командно-штабная машина (КШМ), являвшаяся развитие станции Р-125М «Алфавит» на шасси ГАЗ-63. В результате ее доработки в 1965 году появилась модернизированная и более мощная машина Р-125МТ на шасси ГАЗ-66АЭ или 66-05 с модернизированным деревометаллическим кузовом АВС-2М со скругленными формами, короткими надколесными нишами и двумя боковыми окнами. Серийно изготовлялась с 1966 года. Для Внутренних войск на том же шасси выпускался вариант Р-125МТ2 с двумя громкоговорителями.

Р-142 « Деймос » — командно-штабная машина (КШМ) на шасси ГАЗ-66-05 или 66-15 с лебедками и низкими кузовами КФ-1М или К-66Н с правой входной дверью с окном и двумя рамочными антеннами на крыше. В правой и левой боковинах кузова имелись еще одно и два окна соответственно. На экспорт поставлялась шасси ГАЗ-66-75 или 66-85. Машина предназначалась для управления войсками и организации радиосвязи в оперативно-тактическом звене по коротковолновым и ультракоротковолновым каналам в движении и на стоянке.Могла работать автономно или в составе узлов связи и управления и обеспечить дальность действия 40 — 60 км. Кузов КШМ имел два помещения — аппаратная с двумя местами для операторов и отсек управления для работы командира и двух офицеров спецсвязи. В ее комплект входили радиостанции, аппараты коммутации и служебной связи, мачтовая антенна и автономный бензиновый электрогенератор АБ-1-П / 30. Полная масса КШМ составляла 5970 кг. Время развертывания и свертывания — не более 15 минут. Вариант Р-142Г с двумя телескопическими антеннами являлся командно-штабной машиной для системы Гражданской обороны с дальностью связи 60 км, версия Р-142Д представляла собой десантируемую КШМ на шасси ГАЗ-66Б с кузовом К-66ДС.В Венгрии выпускался собственный вариант Р-142 на экспортных шасси ГАЗ-66-75 и 66-85 с перекомпонованным кузовом и узлами местного изготовления.

Десантируемая командно-штабная машина Р-142Д на ГАЗ-66Б с кузовом К-66ДС.

Р-142HMP — командно-штабная машина (комбинированная радиостанция) на шасси ГАЗ-66-05 и ГАЗ-66-15 с кузовом К-66Н. Предназначалась для обеспечения радиосвязи в тактическом звене управления Сухопутных войск.Обеспечивала открытую и закрытую телефонную и телеграфную связь по радиоканалам со всеми рабочими местами или с помощью телефонного аппарата, служебную связь с оператором внешней радиостанции, возможность передачи картографической и навигационной информации. Питание станции осуществлялось от электросети переменного тока, собственного бензинового электроагрегата АБ1-П28,5-1В или от электроустановки ЭУ-66-3.

Р-142НЭ — командно-штабная машина на шасси ГАЗ-66-05 и 66-15 с металлическим кузовом КМ-66.Рассчитана на использование в оперативно-тактическом звене управления при любых условиях движения и при экстремальных температурах. Снабжалась коротковолновыми и ультракоротковолновыми радиостанциями, коммутационной аппаратурой, конфиденциальной передачи информации и телефонной связи. Питание в процессе движения — от автомобильного генератора, на стоянке — от электроагрегата АБ1-П28,5 напряжением 27 В.

Р-165А « Арбалет » — коротковолновая армейская радиостанция средней мощности на шасси ГАЗ-66-05 и 66-15 с кузовом К-66Н, на котором монтировались кожухи с антенным оборудованием.В своем состоянии радиоприемник «Рябина», возбудитель «Тритон» и аппаратуру адаптации Р-016В «Вишня». Вариант Р-165Б монтировался в командно-штабной машине на базе бронетранспортера БТР-80.

Р-401М — модернизированная радиорелейная станция, ранее устанававшаяся на шасси ГАЗ-63. С середины 1960-х годов монтировалась на шасси ГАЗ-66АЭ и затем на ГАЗ-66-05 с вместительным кузовом КУНГ-2 с покатой крышей и одним боковым окном. Предназначалась для обеспечения связи в метровом диапазоне армейского дивизиона звена.

ГАЗ-66-04 с металлическим кузовом КУНГ-66 для радиостанции Р-405М. 1983 год.

Р-405М — модернизированная армейская двухдиапазонная радиорелейная станция для связи между пунктами управления шасси ГАЗ-66АЭ или 66-04 / 05 с кузовами КУНГ-2М или КУНГ-66 и одноосным 1,5-тонным прицепом. Выпускалась с середины 1960-х годов как замена прежней станции Р-405 на базе ГАЗ-63. Служила для радиорелейной связи между пунктами управления в диапазоне частот от 60 до 420 МГц.Питание оборудования — от сети напряжением 220 В. Полная масса станции — 5,9 т.

Р-415 « Диапазон шасси» — радиорелейная станция на ГАЗ-66-05 и 66-15 с кузовами К-66Н и двумя высокими телескопическими антеннами. Служила для создания временных быстроразвертываемых малоканальных радиорелейных линий связи и других радиорелейных станций. Выпускалась в 1970 — 1980-е годы омским Радиозаводом имени А. С. Попова. Разные исполнения станции работали в диапазонах от 80 до 430 МГц, снабжались передатчиками мощностью 6 — 10 Вт и имели дальность связи не менее 30 км.Источниками питания являлись электросеть напряжением 220 и 380 В или собственным 27-вольтовый электроагрегат.

Р-440ОД « Кристалл » — автономная оконечная десантируемая станция спутниковой (космической) связи с характерной круглой параболической антенной диаметром 1,5 м. Первые образцы монтировали на двух автомобилях ГАЗ-66Б. После принятия на вооружение в 1972 году устанавливается на серийное шасси ГАЗ-66-05 со специальным низкопрофильным кузовом К-66ДС, приспособленным для парашютного десантирования.Являлась одним из вариантов серии Р-440, выпускавшихся в различных исполнениях и версиях шасси. В двух отсеках станции Р-440ОД устанавливаются приемопередающие устройства и два выносных автономных бензиновых источника электроэнергии АБ-8-Т / 230М, вырабатвавших трехфазный ток напряжением 220 В. Для повышения жизнеспособности они работали поперечно и в полевых условиях выносились из машины.

Р-845М — наземная авиационная приемопередающая радиостанция малой мощности на шасси ГАЗ-66-05 или 66-15 и кузов К-66Н, которая являлась модернизацией станции Р-845 на базе ЗИЛ-157К.На экспорт поставлялась шасси ГАЗ-66-55 или 66-85. Ее элементной базой были радиолампы и полупроводники. Станция предназначалась для открытой и закрытой телефонной и телеграфной радиосвязи с самолетными и наземными радиостанциями. Работала в диапазонах частот 100 — 400 МГц. Питание осуществлялось от промышленной сети трехфазного напряжения напряжением 380 В. Полная масса — 6,0 т.

ПАР-10 — мобильная наземная приводная аэродромная радиостанция. Выпускалась омским ПО «Иртыш» и устанавливалась на шасси ГАЗ-66-04 с кузовом К-66Н.По сравнению с использованием на автомобиле ЗИЛ-131 имела сокращенную комплектацию. Применялась для привода самолетов в районе аэродрома и их посадки. В кузове имелись задняя двухстворчатая дверь и окна со светомаскировочными шторами, фильтровентиляционная установка, электрический обогреватель и огнетушители. Комплект станции составляли приводные передатчики, ультракоротковолновая радиостанция, радиоприемник, маркерный радиомаяк и мачты с Т-образными антеннами. Питание осуществлялось как от автономных электрических агрегатов, так и от внешней сети.

СРКР-2 « Коррида » (2АРК-20) — станция радиоконтроля и радиотехнической разведки на шасси ГАЗ-66-05 с кузовом К-66 с шестью боковыми окнами и верхними рабочими площадками. Предназначалась для обнаружения и определения азимута на работающую радиоточки. Состояла из приемника радиотехнического контроля и разведки ПРКР-1 «Днепр-1КМ», двух радиостанций Р-105 с усилителями УМ-3 и бензоэлектрического агрегата АБ-1-0 / 230 напряжением 230 В.

РПС-6 « Вектор » (1РЛ234) — станция разведки и радиолокационного противодействия шасси ГАЗ-66-05 или 66-12 с кузовом К-66.Служила для поиска, обнаружения и пеленгования наземных и авиационных радиолокационных средств. Работала в диапазоне частот от 0,5 до 9,0 ГГц. Оснащалась вращающейся антенной, поднимавшейся над кузовом на высоту 1,4 или 2,8 м. Дальность обнаружения — до 60 км. Снаряженная масса — 5970 кг. Время перевода в рабочее положение — 45 минут.

СА-9 (Ж-216) — авиатранспортабельная спецаппаратная на шасси ГАЗ-66-05 с кузовом К-66. К месту работы доставлялась обычно железнодорожным транспортом или на транспортном самолете Ан-22.В 1970-е годы выпускалась московским объединением «Пищемаш». В кузове имелись отсеки с рабочими механизмами для шести человек, металлическими шкафами со специмуществом, в состав которого входила печь для сжигания бумаг. Источниками питания служили автономные бензиновые агрегаты, вырабатвавшие переменный ток напряжением 220 В и постоянный ток в 24 В. Для отдыха личного состава в полевых условиях служили выносные палатки и гамаки. Максимальная скорость машины по составляющей 80 км / ч, по грунтовым и булыжным дорогам — 20-40 км / ч.Полная масса — 5200 кг.

Кроме указанных радиотехнических средств в кузовах К-66Н на шасси ГАЗ-66-05 монтировали однополосную коротковолновую радиостанцию ​​ Р-140-0,5 для связи в сетях сухопутных и ракетных войск, а на ГАЗ-66Б — облегченную десантную радиостанцию ​​ Р-141 . Для управления различными системами вооружения использовались различные радиотехнические средства: 1В17 «Машина-Б» — подвижный комплекс управления артиллерийским огнем, 1В110-1 — КШМ командира артиллерийской батареи в кузове К-66Н с радиостанцией , визиром ориентирования, коммутатором и курсопрокладчиком, 1В110 «Береза» — машина управления системой залпового огня БМ-21В «Град-В» на шасси ГАЗ-66Б, КШМ с комбинированной радиостанцией Р-123М и автономным управлением агрегатом электропитания зенитно -ракетным комплектом С-300ПС на марше или при смене позиции.В кузов К-66Н на шасси ГАЗ-66-14 монтировалось оснащение командно-штабной машины « Бриза-2 » с коротко– и ультракоротковолновыми радиостанциями и телефонной связью.

Еще более обширным был набор различных войсковых аппаратных спецсвязи: П-225М — модернизированный вариант аппаратной телефонной станции П-225 на шасси ГАЗ-63, в новом кузове АВС-2М на ГАЗ-66Э, П-226М1 — модернизированный вариант аппаратной уплотнения (засекречивания) проводных линий связи соединительных соединений на ГАЗ-63, переставленный на шасси ГАЗ-66АЭ и 66-05, П 236 — аппаратная полевых узлов связи на ГАЗ-66-05, П-238Т — комплексная аппаратная телеграфная связь на базе ГАЗ-66-05 с кузовом К-66, П-240Т — телефонный коммутатор на шасси ГАЗ-66-05 с глухим кузовом К-66 и автономным питанием от двух бензиновых агрегатов АБ-2 / О-230, П-241Т и П-244Т — комплексные аппаратные телеграфной связи в кузове К-66 (1970 — 1975 гг. ) и П-290М — аппаратная для измерения характеристик полевого кабеля и усилительных пунктов.

Средства обслуживания и ремонта

Из-за сравнительно малой полезной нагрузки на шасси ГАЗ-66 с типами кузовами К-66 монтировалось лишь облегченное оборудование для обслуживания и ремонта различных устройств и систем в полевых условиях, а также лабораторное оснащение. Одна из немногих средств технического обслуживания была серия мастерских М-3 для проверки и мелкого ремонта армейских радиостанций малой мощности, размещавшихся в высоких кузовах К-66 с тремя боковыми окнами.В 1965 году на вооружение качества подвижную лабораторию контроля горюче-смазочных средств ПЛГ-2 с электрогенератором мощностью 4. Ее первые образцы располагались в опытном фургоне К-66 на шасси ГАЗ-66 с одноосным прицепом 1-АП-1,5. В течение одного дня четыре члена персонала лаборатории могли выполнять 3 — 4 полных анализа или 8 — 10 контрольных проб. Вариант ПЛГ-2М отличался набором оборудования и реактивов.

На шасси ГАЗ-66Б с низкими кузовами К-66Н базировались авиадесантируемые ремонтно-механические мастерские МРС-ДАТ и РМ-ВДВ , входившие в состав парашютно-десантных батальонов.В высоких кузовах К-66 на серийных шасси ГАЗ-66 размещалось специальное оборудование для проверки состояния, технического обслуживания и ремонта различных систем вооружения. В число такой техники входили контрольно-проверочная машина 9В866 для переноса зенитно-ракетных комплексов «Игла», несколько вариантов серии 9В871 для переноса противотанковых ракетныхсов «Фагот» и «Конкурс» на базе БРДМ-2, машины 9В915 и 9В915М для обслуживания зенитно-ракетных комплексов 9К35 «Стрела-10» и «Стрела-10М», в том числе смонтированных на БРДМ-2.На шасси ГАЗ-66-12 устанавливаются полевые лаборатории ПАЛ-70 и ПАЛ-МЛС , на ГАЗ-66-05 и 66-15 с лебедками — авиационную электротехническую лабораторию ЭТЛ-1 .

Машина 9В915М для обслуживания комплексов «Стрела-10М» в кузове К-66В на шасси ГАЗ-66-85.
