Каким бывает оборудование для погружения свай |

Оборудование для погружения свай

Сваи представляют собой важные элементы, которые используются при строительстве фундамента. Они служат для обеспечения связи между основанием дома и грунтом, позволяя создавать высокопрочное основание для здания со значительной несущей способностью. Эти изделия погружаются в землю на определенную глубину в зависимости от высоты фундамента и свойств грунта.

Сегодня применяются различные технологии заглубления. Наиболее популярными из них являются:

Забивные сваи отлично подходят для грунтов любого типа. Они отличаются особой надежностью и долговечностью (более 100 лет эксплуатации). Благодаря современному оборудованию для погружения свай, они сегодня могут эффективно использоваться не только при строительстве больших объектов, но и в частном домостроении.

Молоты для ударного метода

Ударный метод является одним из самых распространенных в строительстве. Основное оборудование для погружения свай – молоты различного типа. Обычно используются гидравлические и паровоздушные молоты. Еще один популярный тип – дизельные молоты. Их преимуществом является намного более высокая мощность, позволяющая развивать значительную силу удара. Направляющей для молота служит копровая мачта, которая выполняется в виде навесного оборудования для стрелового крана. По мачте движется молот, и к ней же крепится забиваемое изделие.

Благодаря высокой мощности и производительности дизельные молоты подходят для выполнения значительных объемов работ, а также для забивки тяжелых изделий из железобетона. Они могут эксплуатироваться при температуре до -30 °C.

Гидравлические и паровоздушные молоты применяют для забивки более легких свай. Их производительность ниже. Поэтому это оборудование для погружения свай обычно используют при строительстве сравнительно небольших объектов.

Во время забивки сваи удары производятся по ее верхнему концу. Его защита от разрушения при ударе бойка молота обеспечивается специальным приспособлением – наголовником. Он представляет собой стальную литую деталь, вес которой составляет 110-140 кг. Наголовник монтируется на направляющих рамы копровой мачты. Удары молота по столбу производятся через наголовник. В результате предотвращается растрескивание и разрушение бетона при выполнении забивки.

Первые несколько ударов производятся с небольшой высотой подъема молота, чтобы задать верное направление. После этого удары производятся с нормальной силой. При достижении нужной глубины проводят еще 10 завершающих ударов.
В процессе работы дизель-молота традиционного штангового типа необходимо периодически делать перерывы для охлаждения.

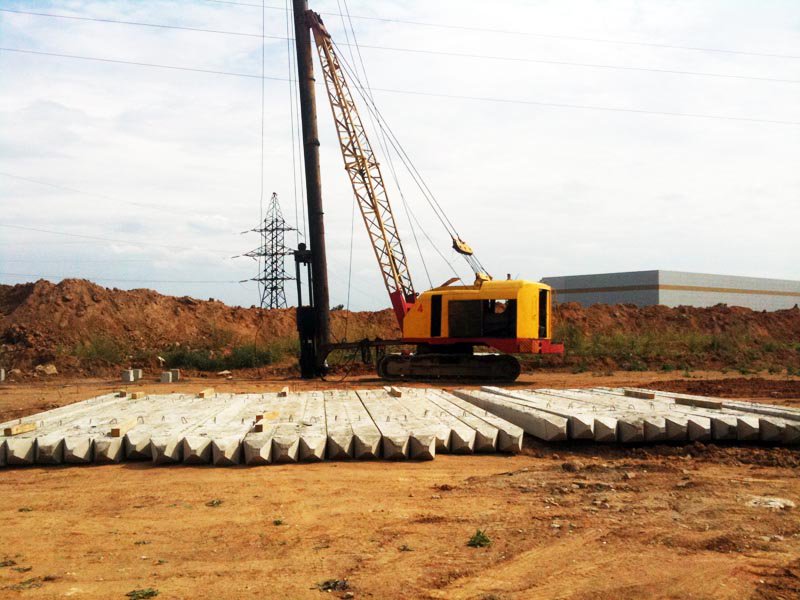

Сваебойные машины

Молоты для забивания свай представляют собой сложное крупногабаритное оборудование. Их размещение требует значительной площади. Кроме того, их эксплуатация требует серьезных затрат. Эти факторы долгое время ограничивали применение забивных свай при строительстве малоэтажных объектов. Такая возможность появилась благодаря современным мобильным сваебойным машинам.
Современные сваебойные машины представляют собой достаточно компактную технику. В зависимости от типа шасси различают машины на колесном и гусеничном ходу.

Модели на колесном ходу обычно монтируют на шасси автокранов. Их вес составляет до 4,5 тонн. Основным недостатком таких сваебоев является их ограниченная мобильность. Гусеничные сваебойные машины изготавливаются на базе шасси гусеничных кранов.

Современные сваебойные машины обычно оснащаются поворотной платформой с углом поворота до 360 °. Такое оборудование позволяет обеспечивать погружение свай в радиусе примерно 6-10 метров от места его размещения. Благодаря этому дополнительно увеличивается производительность и сокращаются затраты на выполнение свайных работ. Помимо ударных механизмов, установки могут оснащаться оборудованием для вибрационного и виброударного погружения, а также для статического вдавливания свай.

Основные преимущества использования компактных сваебойных машин:

Вдавливание свай. Способы, технология и оборудование.

Погружение свай вдавливанием

Погружение свай вдавливанием — это один из популярных в современном строительстве способов закладки свайного поля, которое служит ключевым элементом свайного типа фундамента. Вдавливание свай применяют для строительства самых разных зданий и сооружений. При этом вносят некоторые коррективы в стандартную технологию, подстраивая ее для конкретного объекта.

Данная технология применяется на плотных грунтах – этот показатель определяется по результатам инженерно-геологических изысканиях. С помощью закладки свайного поля удается обеспечить прочность конструкции и его сохранность. Кроме того, сваи, забиваемые в грунт, дополнительно уплотняют его, создавая мощную опору в основании.

Когда и зачем необходимо вдавливание свай

Метод вдавливания свай особенно рационально использовать при больших объемах свайных работ. Если количество опор запроектировано в значительных масштабах, то эта технология послужит отличным решением вопроса монтажа. Вдавливание позволяет существенно сократить сроки проведения работ, а также финансовые затраты на создание всего свайного поля.

Технология вдавливания свай

Преимущества технологии, описанные ниже, определяют круг строительных объектов, на которых ее применяют наиболее охотно. При городском строительстве вдавливание свай особенно полезно в следующих случаях:

1. Строительство в непосредственной близости от старых зданий и сооружений.
2. Проведение работ в зонах отдыха.
3. При существующем запрете на производство ударных работ.
4. При близости соседних существующих строений.
5. На территории, где возможны оползни.
6. Если участок имеет значительный уклон рельефа.
7. Строительство в исторических центрах.

Способы погружения свай вдавливанием

Погружение свай методом вдавливания подразделяется на несколько типов и разновидностей. На определение конкретного способа для определенного объекта влияет множество факторов, большинство из которых определяются по результатам предпроектных изысканий. Так, при разработке проекта фундамента и описания технологии выполнения работ важно знать полную и достоверную картину с точки зрения инженерно-геологических изысканий (уклон, состав и плотность грунтов). Расположение свай в составе поля накладывает свои рекомендации к выбору способа установки.

Разновидности методов вдавливания свай

Существует 3 основных вида вдавливания свай:

1. Точечный способ.
2. Линейный способ.
3. Координатный способ.

Точечная технология используется при работах в непосредственной близости от существующих строений и инженерных коммуникаций. При этой технологии сваи может быть установлена в 1 метре от существующей стены. Особенно ценным точечный способ является для проведения ремонтных работ существующего фундамента, проведения работ в подвальных помещения или шахтах лифтов.

Этот вид вдавливания имеет невысокую продуктивность в сравнение с другими вариантами выполнения работ, но отличается сохранностью к близлежащим конструкциям.

Линейный и координатный способы вдавливания свай используют при возведении сплошных свайных полей. Разница между метолами заключается в простой геометрии: линейное вдавливание подразумевает установку свай строго по продольным осям будущего основания, а координатный метод подразумевает последовательное перемещением по продольным и перпендикулярным осям проекта.

Оба этих способа обеспечивают высокую скорость производства и используются при масштабных работах. Для оптимизации этих популярных процессов применяют специальные установки, называющиеся МКС – это модульная система, которая обеспечивает монтаж свай по продольным балкам, которые передвигаются с помощью гидроцилиндров.

Технология и оборудование при погружении свай вдавливанием

Вдавливаемые сваи, технология создания которых имеет большую историю, имеют в основе статическое продавливание опоры в грунт под высоким давлением и большой нагрузкой. В общем виде процесс включает в себя 2 этапа: погружение сваи вдавливанием и уплотнение грунта под давлением конструкции.

Непосредственное погружение сваи состоит из нескольких этапов:

1. Специальная установка, которая будет осуществлять погружение сваи, должна пройти необходимую проверку и подготовку. Уровень нагрузок, который ляжет на все механизмы машины. Требует особого внимания к техническому состоянию техники.
2. Дополнительно изучают состояние строительной площадки – плотность, отметки поверхности, проверяют разметку точек установки свай.
3. Сваевдавливающая установка (СВУ) перемещается к оси вдавливания. Здесь устанавливают гидравлический узел на СВУ. С помощью крана технику устанавливают на первую точку будущего поля.
4. Угол вертикали СВУ должен иметь значение не более 2 градусов – в противном случае потребуется переустановка СВУ.
5. Снимают строповку и убирают кран с площадки.
6. Подается электричество на систему и гидравлический уровень помещается в исходное положение.
7. На грузовую платформу СВУ устанавливают особые анкерные пригрузы. Их монтаж осуществляется последовательно и с осторожностью.
8. После монтажа пригрузов снова проверяют горизонтальность установки СВУ. Если после этого машина просела в грунте, то необходимо снять анкеровку, поднять установку краном и уплотнить основание щебнем.
9. Затем переходят к подготовке сваи: с ней срезают монтажные проушины, потом проводят строповку сваи и вывод ее в вертикальное положение.
10. Сваю переставляют на ось погружения таким образом, чтобы острие сваи оказалось в размеченной под установку точке. Теперь ствол поднимается на 10 см.
11. Свая окончательно выверена и установлена на месте. Теперь она зажимается гидравлическим узлом, а стреловой кран опускается до уровня, обеспечивающего свободное натяжение тросов.
12. Гидравлический узел перемещается по направляющим рамам и так передает давление на сваю, вдавливая ее в грунт. После выхода на нижний уровень, узел разжимается и перемещается в верхнюю часть сваи и вдавливание повторяется вновь. Так продолжается вплоть до достижения установленной проектом глубины заложения опоры.

Оборудование для погружения свай

При производстве работ по вдавливанию сваи в грунт применяется особое оборудование и техника. Процедура включает в себя сложные работы, требующие высокой мощности и прочности устройств. В строительстве применяют сваевдавливающие машины, которые также называют гидравлическими копрами или сваевдавливающими установками (СВУ).

При работе СВУ нет необходимости применять дополнительное оборудование. Технология производства работ таких систем происходит следующим образом:

1. Доставка разобранного оборудования на строительный объект.
2. Выравнивание площадки в соответствие с требованиями строительства.
3. Разметка точек под выполнение работы и переход к работе СВУ.

Преимущества вдавливания свай

Вдавливание свай своей технологией заслужило повсеместное распространение. Она обладает следующие практически важные достоинства в работе:

• Отсутствие ударных нагрузок любого типа и масштаба. Так снижается разрушительное воздействие на окружающие объекты, здания расположенные по соседству, а также специальные сооружения, имеющие жесткие требования к сохранности конструкции.
• Пользователь не нуждается в дополнительной технике при работе по возведению фундамента.
• Для монтажа сваи не нужно выполнять лидерное бурение.
• Скорость производства работ значительно выше прочих методик работы и обеспечивает создание больших объектов в кратчайшие сроки.
• Перед выполнением работ по вдавливанию сваи в грунт не требуется большое число мероприятий и подготовительных этапов.
• Уплотнение грунта при погрузке сваи позволяет создать дополнительную опору для фундамента. Как правило, диаметр уплотнения составляет 2-3 диаметра самой сваи.
• Работа СВУ возможна даже на обводненных грунтах. В этом случае большинство методик не могут быть применены, поэтому вдавливание расширяет возможности ведения строительства.

Подытоживая, можно говорить, что технология вдавливания сваи в грунт обеспечивает высокую скорость возведения высокопрочных зданий и сооружений, при минимальных финансовых затратах.

Способы погружения свай, выбор комплектов машин

Сваи предназначены для устройства фундаментов под здания и сооружения для усиления оснований. Они способны передавать нагрузку от фундамента на плотные и слабые грунты. В связи с этим применяют сваи-стойки.

Проходя сквозь слой слабых грунтов, сваи-стойки своей нижней частью передают нагрузку на основания, которые находятся на большей глубине и обладают достаточной несущей способностью. Висячие сваи, расположенные в слабых грунтах, распределяют на него нагрузку за счет трения между поверхностями и почвой.

Для изготовления свай применяют дерево, металл и железобетон. Деревянные сваи выполняют в виде стояков круглой или квадратной формы. Нижнюю часть деревянной сваи снабжают стальным наконечником – башмаком, а верхнюю укрепляют кольцом-бугелем. Такие детали обеспечивают эффективность их погружения.

По способу возведения различают сваи забивные (погружаются) и набивные. Первые изготавливают на заводах и внедряют в грунт различными способами, вторые возводят непосредственно на месте эксплуатации в предварительно разработанных шпурах, последовательно выполняя бурение, установку армокаркасов и бетонирование.

Сваи погружают, применяя различные виды воздействия нагрузок: статические, динамические и комбинированные. Они определяют способы погружения: ударный, что предполагает забивание свай; безударный, основанный на применении вибрации; вдавливание, завинчивание, подмывание, комбинированный, осуществляемый при условии интегрирования воздействий. Принятый способ погружения свай существенно влияет на выбор комплектов машин для механизации процесса.

Погружение свай ударным способом, механизация работ

Для погружения используют молоты. Такие механизмы устанавливают на копровых установках различной конструкции. По способу передвижения различают сваебойные установки на рельсовом пути и мобильные, которые отличаются тем, что как базовую машину используют экскаватор, трактор или автомобиль.

Сваи погружают ударным способом, применяя дизель-молоты. По конструктивному исполнению их разделяют на штанговые и трубчатые. К более эффективному способу следует отнести трубчатые, что обусловлено энергией удара, который больше, чем у штанговых. Выбор оборудования зависит от соотношения массы молота и сваи, а также вида грунта.

Технологическую работу погружения свай выполняют в следующей последовательности: подготавливают строительную площадку; очищают ее и выполняют планирование; устраивают путь для перемещения палебойной установки и транспорта, а также предусматривают места складирования свай; затем осуществляют вынос осей свайных полей, а также разметку расположения каждой сваи. По окончании этих работ палебойную установку располагают в необходимой рабочей позиции. Копер располагают по центру строки по оси сваи, которая погружается. Вертикальность копровой мачты выверяют в двух плоскостях (или устанавливают необходимый угол наклона при погружении наклонных свай) и закрепляют. Молот поднимают и фиксируют в верхнем положении. Далее подтягивают и поднимают сваю с помощью блочной системы и устанавливают в положение для забивки.

Для фиксирования сваи в направляющих копровой мачты и предотвращения разрушения оголовка используют наголовник. Первые удары надо осуществлять при небольшой энергии удара молота. В противном случае свая может отклониться от требуемого направления. Далее выполняют основной процесс погружения при полной энергии удара.

Сваю погружают до проектной расчетной оценки отказа, предусмотренной проектом. Отказ сваи устанавливают путем измерения глубины погружения за 1 мин. и определяют по результатам испытаний нескольких свай.

По окончании процесса погружения верхнюю часть сваи срезают, используя специальные установки для срезания концов, или вырубают огневым способом, либо с помощью газовых горелок и отбойных молотков.

Работы по срезке свай выполняют таким образом, чтобы соединить сваркой армирования сваи и ростверка и таким образом объединить в монолитную конструкцию.

Схемы погружения

Выбор схемы зависит от размеров здания или сооружения, возводимого расположения свай относительно осей и свойств почвы.

При возведении фундаментов в несвязных грунтах сваебойные установки перемещают согласно схеме, которая предполагает деление объекта на захватки, на которых погружение свай производят последовательно по рядам. По окончании последнего ряда установку перемещают на другую захватку и после окончания работ – на третью.

Погружение свай в связных грунтах при возведении фундаментов на большой площади под многопрогонные и секционные здания и сооружения выполняют, используя секционную схему, при которой процесс начинают с первого ряда крайнего пролета (секции). Последовательно забивают сваи на втором ряду. Затем пропускают один ряд и переходят на следующие ряды. Завершают работу заделкой свай в пропущенных рядах при движении установки в противоположном направлении.

Спиральную схему применяют в том случае, когда необходимо создать куст (группу) свай в слабосжатых почвах, под развитые в плане фундаменты или опоры различных сооружений. Забивку сваи начинают с расположенной внутри среднего ряда и ведут работы в направлении спирали, которая развивается.

Безударные методы погружения

Безударный способ погружения свай основывается на использовании таких способов углубления как: вибропогружение, вдавливание, завинчивание, виброудар, подмыв.

Каждый перечисленный способ применяют, исходя из конкретных геологических условий с учетом свойств почв, в которых заглубляют сваи, и результатов технико-экономических сравнений.

Низкочастотными вибропогружателями погружают тяжелые сваи, а высокочастотными – легкие в водонасыщенных песчаных грунтах.

Палеуглубляющая установка компонуется на базе экскаватора, оборудованного мачтой. Процесс углубления выполняют в такой последовательности. Вибропогружатель выставляют в исходное положение, выверяют по вертикали, включают, чтобы не допустить возможного отклонения сваи, в начале углубления выполняют с небольшой скоростью. При этом канат, на котором закреплен вибропогружатель, не должен иметь сильной натяжки. Суть процесса заключается в том, что под воздействием вибрации силы трения между поверхностями сваи и грунтом, а также сцепление грунта уменьшаются. Это создает условия, при которых свая под действием масс собственной и вибропогружателя, что суммируются, проникает в почву.

С целью ускорения погружения применяют погружатели свайные комбинированного действия вибрации и удара – вибромолот. В процессе работы такой установки два дисбаланса, вращаясь в противоположном направлении, создают вертикальные колебательные движения. Под их действием боек наносит удары по наковальне, которые через наголовник передаются на сваю. При этом углублению сваи способствуют ее масса и вибрация.

Способ подмыва применяют в непросадочных грунтах в сочетании с различными установками, которые заглубляются, что дает возможность интенсифицировать процесс углубления. Грунт размывают и частично вымывают в области острия сваи струей воды. Воду подают по трубам, укрепленным на свае. Свая при подмыве осаживается. При торможении процесса сваю забивают легкими ударами (либо влиянием вибропогружателя), не прекращая подмыв. По достижении определенной глубины подачу воды завершают, трубы извлекают, после чего сваю добивают до отказа установкой, которая углубляет.

Механизация погружения завинчиванием

Сваи, которые завинчиваются в грунт, отличаются тем, что имеют составляющие. Нижняя часть – стальной башмак, а верхняя – железобетонный стержень или ствол из стальной трубы. Башмак изготавливают в виде конического наконечника с лопастями, расположенными на его поверхности в направлении винтовой линии. Внешний диаметр такого устройства больше соответствующего размера стержня сваи.

Осуществляют погружение свай мобильными установками на базе автомобилей повышенной проходимости. Посредством трансмиссии крутящий момент от двигателя автомобиля передается на сваю.

Процесс углубления совершают в такой последовательности: сваю закрепляют в инвентарной оболочке, затем подают в привод, выполняют завинчивание, выводят курю в исходное положение над местом погружения и, включив привод, завинчивают в грунт на предусмотренную глубину. По завершении процесса установку готовят к перестановке для следующего погружения.

Заглубление свай вдавливанием

Статическое вдавливание предусматривает передачу на сваю нагрузки от установки, которая углубляет, а при вибрационном вдавливании дополняют одновременное воздействие вибрацией.

Процесс заглубления свай выполняют установкой, которая способна создавать усилие до 350 кН.

С целью повышения производительности при условии выполнения работ в плотных грунтах, пробуривают лидеры-шпуры, облегчающие процесс вдавливания и одновременно определяют требуемое направление свай, которые углубляются.

ГЛАВА 1 ГЛАВА 2 ГЛАВА 3 ГЛАВА 4 ГЛАВА 5

Способы установки свай

Ворс Способы установки (методы)

А были использованы различные методы и специальное оборудование для установки свай.

Практика установки включает рассмотрение и использование соответствующих полевых методов хранения, обработки и аккуратного забивания каждой сваи до нужного конечное положение в пределах установленных допусков.

В проектировщик должен знать, что определенное оборудование и методы установки свай, как известно, уменьшают осевое и поперечное сопротивление или повреждение сваи в определенных ситуации.

Ворс Способы установки (методы)

Сваи из (дерева, стали и бетона) забиваются, пробурены или вбиты в землю и соединены с сваей шапки.

В чтобы не повредить сваи при проектировании, методы установки и оборудование для установки должны быть тщательно отобран.

В процесс установки и способ установки не менее важные факторы, чем при проектировании сваи основы. Существует два основных типа установки свай. методы:

А) Способы забивки свай (вытеснение сваи)

Б) Методы бурения (несмещающие сваи)

А) Забивание свай методы (вытесняющие сваи)

Методы забивки свай можно разделить на следующие категории:

1. Падающий вес (ударные молотки)

2. Вибрация (отбойные молотки)

3. Домкрат

4. Гидравлический насос

5. Взрыв

Молоты в целом можно разделить на две группы: ударные и вибрационные. Ударные молотки можно поднимать вручную или автоматически паром, воздухом или дизельным топливом, а также может одинарного или двойного действия.

Эти молоты рассчитаны на максимальную «номинальную энергию». (фут-фунт) теоретически содержится в виде кинетической энергии в таран непосредственно перед ударом.Эта номинальная энергия не обязательно впитывается ворсом.

Вибромолоты бывают электрически или гидравлически с питанием, обычно имеют переменный диапазон рабочих частот (колебания в минуту) и обычно оцениваются «эксцентрический момент» (дюйм-фунты) и «движущая сила» (тонн) для указанной частоты.

1. Забивание свай сбросным грузом

Ворс Оборудование для вождения

Отбойные молотки

Падение Молоток — самый простой и самый старый вид ударного молота. А поднят молоток примерно с весом сваи подходящей высоты в направляющей и отпущен, чтобы ударить голова сваи. Это простой вид молотка, используемый в в сочетании с легкими рамами и тестовыми сваями, где может оказаться неэкономичным привезти паровой котел или компрессор на участок забить очень ограниченное количество свай.

Есть два основные виды отбойных молотков:

Паровые или пневматические молоты одностороннего действия

Отбойные молотки двустороннего действия

одностороннего действия молоток

Этот тип молота использует давление пара или сжатый воздух, чтобы поднять гидроцилиндр, затем автоматически сбрасывает давление, позволяя плунжеру свободно упасть и удар по крышке привода (свайный шлем).

двойного действия молоток

В пар или сжатый воздух также используется для подачи дополнительная энергия тарану на нижней части инсульт.Комбинация давления на ход вниз и короткий ход обеспечивает высокую скорость работы обычно от 90 до 150 ударов в минуту.

Молоты двустороннего действия используются в основном для шпунтовых работ. вождение.

Дизель молотки

Также классифицируются как одинарного и двойного действия, в эксплуатации в дизельном молоте используется плунжер, который поднимается взрывом у основания цилиндра.В качестве альтернативы, в случае дизельный молот двойного действия, вакуум создается в отдельная кольцевая камера по мере продвижения ползуна вверх, и помогает вернуть таран, почти удваивая мощность молота над типом одностороннего действия. В благоприятные грунтовые условия, дизельный молот обеспечивает эффективная забивка сваи, но они не эффективен для всех типов грунтов.

1. Свая движение падающим грузом

2. Ворс движение вибрацией

Вибромолоты обычно имеют электропривод или с гидравлическим приводом и состоит из вращающихся в противоположных направлениях эксцентриковые массы внутри корпуса, прикрепленные к свае голова. Амплитуда вибрации достаточна для сломать трение кожи по бокам ворса.Вибрационные методы лучше всего подходят для песчаных или гравийных почвы.

Вибромолоты доступны в высоком, среднем и низком исполнении. частотные диапазоны.

Это важно, чтобы между молоток и свая, обычно с помощью механического зажим, и может потребоваться резервная система для предотвращения освобождение зажима в случае сбоя питания

3. Ворс движение домкратом

Домкратная свая:

Забивной в землю, приложив силу между верхней частью ворс и устойчивый объект сверху. Сваи забиты в грунт путем приложения силы между верхом сваи и стабильный объект выше.

Домкрат:

1. А средство приложения статической движущей силы к свае посредством с помощью домкратов. Широко используется для установки свай в опора конструкций.(Домкратная свая).

2. В средства точного переноса нагрузки из другого источника (либо собственный груз, либо платформа для реакции) в выполнение испытания под нагрузкой сваи.

Микро сваи

Установка оборудование для микросвай обычно состоит из автономные буровые установки, подобные тем, которые используются для установка анкерного крепления.

Микро сваи изготавливаются с соединительной втулкой и горячие оцинкованная окунанием или оставленная без обработки.

Ворсовый башмак устанавливается при установке свай.

Сваи установлен с помощью специальных машин, оснащенных светом гидравлический или пневматический цилиндр.

• Микро сваи устанавливаются в основном двумя способами: бурение и затирка или смещение. Струйная заливка и последующая затирка в последнее время использовались для изготовления свай большой вместимости.

• Микро сваи изготавливаются с соединительной втулкой и горячие оцинкованная окунанием или оставленная без обработки.

• Ворсовый башмак устанавливается при установке свай.

• Сваи установлен с помощью специальных машин, оснащенных светом гидравлический или пневматический цилиндр.

4. Ворс вождение струей

Гидравлическая струя — это использование струи воды или воздуха для облегчения укладка или забивка сваи гидравлическим смещение частей почвы. В некоторых случаях воздушная струя высокого давления может использоваться отдельно или с вода.Также называется Water Jet.

Гидравлическая очистка используется для облегчения проникновения сваи в песок. или песчаный гравий, можно использовать водоструйную очистку. Тем не мение, метод имеет очень ограниченный эффект от твердых до жестких глин или любая почва, содержащая большое количество крупного гравия, булыжников или валуны.

Гидравлическая очистка обычно используется при установке свай вытеснительного типа. требуется для проникновения в плотные слои с меньшей когезией почвы. Исключение составляют очень крупный или рыхлый гравий, где опыт показывает, что струйная очистка неэффективна.

В некоторых случаях сваи успешно забиваются в связные грунты, но частицы глины имеют тенденцию забивать форсунки.

Гидравлическая очистка помогает предотвратить структурное повреждение сваи от перегрузки. Вода перекачивается под высоким давлением через трубы внутри или снаружи, прикрепленные к ворс, хотя воздух можно использовать в сочетании с вода для повышения эффективности в некоторых случаях.

Гидравлические насадки рядом с существующими конструкциями или сваями должны быть по возможности избегать. Хотя движущие колебания снижена, следует проявлять особую осторожность, поскольку вызывает нарушение почвенного материала.

Струйная затирка улучшение земли

метод идеальный для использования в чувствительных областях, таких как земляные работы возле существующих зданий, где есть риск для поселения и где помехи от объекта должны быть сведены к минимуму. Еще одно подходящее приложение: усиление грунта при строительстве туннелей там, где есть нет вышележащей коренной породы. Jet затирку также можно использовать как альтернатива шпунту, рядом водотоки, плотины или свалки.

Б) Скучно методы (сваи без вытеснения)

Непрерывный Flight Auger (CFA)

Оборудование состоит из мобильного базового носителя, оснащенного шнек с полым штоком, который вращается в шлифовать до необходимой глубины пиллинга. Чтобы сформировать стопку, бетон загружается через шнек, как есть снят с земли. Шнек оснащен защитный колпачок на выходе в основании центральной труба и вращается в землю с помощью роторный гидравлический двигатель, который работает на тележке, прикрепленной к мачта. При достижении необходимой глубины, высокая работоспособность бетон перекачивается через полый шток шнека, и под давлением бетона защитный колпак отделен.При вращении шнека в той же направление, как на стадии бурения, добыча выталкивается вертикально, когда шнек убирается, а свая образуется заливкой бетоном. В этом процессе важно, чтобы вращение шнека и поток бетона соответствует обрушению сторон отверстия выше бетон на нижнем витке шнека исключен. Это может приводят к пустотам, заполненным грунтом в бетоне.

Метод особенно эффективен на мягком грунте и позволяет устанавливать множество буронабивных свай различного диаметра, способен проникать во множество почвенных условий. Все еще, для успешной работы роторного шнека почва должна быть достаточно без корней деревьев, булыжников и валунов, и он должен быть самодостаточным.

В течение при работе небольшое количество почвы поднимается шнеком, который поперечные напряжения поддерживаются в почве и пустотности или чрезмерное рыхление почвы сводят к минимуму. Однако если вращение шнека и продвижение шнека не совмещены, что приводит к удалению почвы во время бурение — возможно, что приведет к обрушению боковой части отверстие.

Сваи шнековые

• Шнековое литье сваи устанавливаются с помощью шнека непрерывного действия, продвигались в почву с помощью гидравлической сеялки. Этот дрель может быть автономной или смонтированной в сборный комплект проводов.

• Шнек просверлен до желаемой высоты наконечника или отказа, где начинается процесс затирки швов. Раствор вводится через нижний порт шнека с полым штоком, заменяющий почву удаляется при бурении.

• Куча затем залил цементным раствором и настроил на правильную отсечку высота. В жидкий раствор можно поместить арматуру. Эти сваи имеют диаметр от 12 до 36 дюймов. Почвы условия и конструктивные элементы сваи диктуют мощности.

Шнек непрерывного действия (CFA)

Непрерывный Flight Auger (CFA)

1- Бурение шнековым буром до правильная глубина.Форма шнека позволяет удалять только количество почвы как объем сеялки.

2- Когда сверло достигнет нужной глубины, бетон подается через конец центральной трубы, поскольку сверло извлекается.

3- Для усиления верхней сваи можно использовать арматурный каркас. быть вставленным после установки.

Буронабивные сваи (кессоны)

• Просверленный пирс — это система глубокого фундамента, построенная размещение свежего бетона и арматурной стали в просверленный вал.

• Вал построены ротационными методами с использованием либо автономная буровая установка или буровая установка на кране. Ямку продвигают через грунт или камень до желаемого несущий слой. Временные или постоянные стальные кожухи могут использоваться для ухода за бортиками просверленного котлована, если обрушение почвы или инфильтрация воды становятся проблемой

• Пробурено валы могут использоваться для выдерживания высоких осевых и боковых нагрузки.Типичный диаметр вала от 18 до 144. дюймов.

Под расширением

Особенность буронабивных свай, которая иногда используется, чтобы использовать несущую способность подходящих страты за счет увеличения базы.Почва должна быть способный стоять без опоры, чтобы использовать это техника. От жестких до твердых глин, таких как лондонские глина, идеальны.

В закрытом положении установлен инструмент для нижнего развёртывания. внутри прямого участка ствола сваи, а затем расширен в нижней части ворса, чтобы произвести под стопка, показанная на рис.8-3. Обычно

после установки и перед заливкой бетона мужчина несет клетка опускается, а вал и нижняя часть ворс осматривается.

Сваи непрерывного винтового вытеснения (С.H.D.P):

• Короче, полый конический стальной формирователь в комплекте с большим винтовой фланец диаметром, головка пули крепится к полая бурильная труба, которая соединена с высоким крутящим моментом вращающаяся головка, бегающая вверх и вниз по мачте специальной буровой установки.Полый цилиндрический стальной вал с уплотнением на нижнем конце односторонним клапаном и треугольными стальными ребрами вдавливается в землю гидроцилиндром. Есть нет вибрации.

• Перемещенный грунт уплотняется спереди и вокруг вала.Однажды это достигает достаточно прочного слоя, на котором вал повернутый. Треугольные плавники по обе стороны от ведущей По краю вырезаем коническую полость в основании. В то же время бетон подается вниз по центру вала и через односторонний клапан. Вращение ласт есть рассчитывается так, что по мере отталкивания грунта от сваи фундамент одновременно заменяется наливным бетоном.

Скорость толкания, вращения и впрыска бетона — все управляется бортовым компьютером. Крутящий момент на валу составляет также измеряется компьютером. Когда уровни крутящего момента достигают постоянное низкое значение базы в сформированном.Заявители изобретателей что система может установить типичную сваю за 12 минут. А типичная свая длиной 6 м с основанием диаметром 800 мм и диаметром 350 мм вал, заложенный на умеренно плотном гравии под мягким перекрывающие почвы могут достигать предельной пропускной способности более 200т.

Фрэнки Пайл

Сваи большого диаметра

Обсадная труба

Сверло

Секущие свайные стены

Секущий ворс стены формируются путем построения пересекающихся армированных бетонные сваи.Сваи усилены стальными арматуры или стальных балок и построены либо бурение под грязью или раздражением.

Первичные сваи сначала устанавливаются второстепенные сваи, построенные в между первичными сваями, как только последние наберут достаточное сила.Перекрытие свай обычно составляет порядка 3 дюймов (8 см). В наклонной свайной стене сваи нет перекрывают друг друга, так как сваи устанавливаются заподлицо друг с другом.

Основные преимущества секущих или касательных свайных стен:

1- Увеличено гибкость выравнивания конструкции.

2- Повышенный жесткость стен по сравнению со шпунтом.

3- Может быть устанавливается в сложной местности (булыжники / валуны).

4- Менее шумный строительство.

Основными недостатками секущих свайных стен являются:

1- Может быть трудно достичь допусков по вертикальности для глубоких геморрой.

2- Итого Гидроизоляцию швов получить очень сложно.

3- Повышенный стоимость по сравнению со стенами из шпунта.

Словарный запас: компьютер и аксессуары (1)

Подобен телевизионному дисплею или экрану, компьютеру……… — это то, на что смотрит и видит человек, когда пользуется компьютером.
узор
мышь
кнопка
монитор

A ……… — это стандартный набор систематических кнопок, который размещен на устройстве типа пэдов. Люди используют это, когда им нужно набирать слова и работать на компьютере.
клавиатура
замок
принтер
сканер

A ……… — это устройство, которое поддерживает какой-либо метод печати (струйный или лазерный) и создает распечатки, которые отправляются с помощью компьютерных программ.
мышь
книжка
гарнитура
принтер

A (n) ……… — это устройство, способное копировать фотографии или документы в цифровом виде. Люди используют их для создания копий документа или для хранения определенных изображений / документов на компьютере.
сканер
расширение
заявление
сайт

A ……… — это небольшой подвижный инструмент, который используется для управления перемещением курсора, который появляется на экране компьютера.
мышь
rat
pad
saver

A ……… компьютер — это портативный компьютер, которым пользуются люди. Это очень удобно и работает как обычный компьютер.
настольный
меблированный
портативный
заявленный

A ……… — это приставка, которая передает аудиоинформацию через компонент динамика, а также портал микрофона. Люди носят их на голове.
монитор
гарнитура
порт
символ

Для работы компьютерам требуется электричество, поэтому многие из них оснащены блоком питания………. Они подключены к компьютеру и включены в электрические цепи в домах и на предприятиях.
щетки
наушники
микрофоны
шнуры

Некоторые люди используют ……… камеры, когда разговаривают с близкими и друзьями в Интернете. Это устройство, которое подключается к компьютеру и передает видео в реальном времени человека, сидящего перед своим компьютером.
сеть
паутина
паук
мышь

В настоящее время существует множество вариантов фотографирования.Например, люди могут делать, а затем загружать ……… фотографии на свои компьютеры. Это фотографии с двоичной кодировкой, в отличие от вариантов пленки, которые можно сохранять и отображать на компьютерах.
сканер
цифровой
термин
чужой

NDG Linux Essentials 2.0 Глава 12 Ответы на экзамен

Последнее обновление 14 мая 2019 г., автор Admin

NDG Linux Essentials 2.0 Глава 12 Ответы на экзамен

1. Какие из перечисленных ниже типов ЦП подходят для платформ на базе Intel?
   (выберите два)

   • 64-бит
   • 32-бит
   • 48-бит
   • 24-бит

2. 64-битные платформы могут получить доступ к большему объему памяти, чем 32-битные платформы.

   Верно или нет?

3. Выберите все следующие утверждения, которые верны в отношении виртуальной ОЗУ:
   (выберите три)

   • Виртуальная RAM хранится на жестком диске
   • Виртуальная RAM хранится в CPU
   • Виртуальная RAM используется, когда доступной физической RAM мало.
   • Виртуальная память также называется пространством подкачки

4. Какие из перечисленных распространенных систем шин?

   (выберите два)

5. Раздел жесткого диска может обозначаться как _______.

   • блок
   • перегородка
   • часть
   • этикетка

6. Какие из следующих допустимых типов разделения?

   (выберите два)

7. Команда fdisk — это инструмент, используемый для работы с дисками, разделенными на MBR.

   Верно или нет?

8. Что из перечисленного является допустимым именем файла устройства для первого жесткого диска IDE в системе?

   • / dev / ide
   • / разработчик / hda
   • / разработчик / sda
   • / dev / hd1

9. Какие из перечисленных допустимых типов разъемов видеокабелей?
   (выберите два)

10. Какая из следующих команд будет отображать информацию о процессоре?

    (выберите два)

    • ЛСКПУ
    • cpuinfo
    • lspic
    • арка
    • процессор

11. Каковы преимущества твердотельных дисков по сравнению с традиционными жесткими дисками с вращающимися пластинами?

    (выберите два)

    • Меньше тепла
    • Более быстрая загрузка системы
    • Более высокая вместимость
    • Низкая стоимость
    • Низкое энергопотребление

12. Программное обеспечение, позволяющее аппаратным устройствам взаимодействовать с установленной операционной системой, называется?

    • Инструкции
    • Драйверы
    • Пакеты
    • Программы

13. Какая из следующих команд проверяет разделы MBR жесткого диска?

    (выберите три)

    • fdisk
    • gfdisk
    • gdisk
    • cfdisk
    • sfdisk

14. Какая из следующих команд проверяет разделы GPT жесткого диска?

    (выберите три)

    • gdisk
    • sgdisk
    • sfdisk
    • gfdisk
    • cgdisk

{\ rtf \ ansi \ deff0 {\ fonttbl {\ f0 Times new Roman;}} {\ colortbl; \ red0 \ green0 \ blue0;} {\Информация } \ deftab1298 \ paperw11907 \ paperh26443 \ margl1701 \ margr1701 \ margt567 \ margb1134 \ ftnnar \ aftnnrlc \ ftnstart1 \ aftnstart1 \ Пард \ дс {\ пикт \ picwgoal9308 \ pichgoal9607 \ pngblip 89504e470d0a1a0a0000000d494844520000026d0000028108020000008aef0b1000006f5349444154789ceddd7f545377ba2ffebd8724440421fc4c10112ac50e21fe68ade8d4ce7106d6a8f7eaf13abd8277b4b53a15eca8e31cd029e75bcbc85a952e466ff1b4d3aa14ac1268c1768a755c234c8b76a4439d331614140f820ac1113c6

d5d5d5a4cb11b39d3b77c6c4c4a854aac2c242abd5eac3df8c3e0a0022515656a650287a7a7af47afdb8a8b8b495734be77df7d57a552f5f4f49c3a756acf9e3da4cb112dad56ab542a753a5d4747476a6a6a4545850f7f39eef7020082e1febe1ce9e9e95f7cf1457474344551b76edd9a3b776e6f6faf87b1dc719ff7e9a79ffef4d34fe3e3e3298a6a6a6acacaca1afb64dcefc573eeeff7326fdebcc6c6c6f0f070e78f1a8da6a3a3c3f528cbb181740247a7a7a2222229ccb919138344cbf1486767674c4c8c73f 9c9279f245b8c88757575b9c606455172b9dc87bf1c7d140044223838d8b56cb7db4747470916c3804c26235d8268d96cb61dfb64f179c1f050094931180cce6583c120954a8996e391f4f4f4dbb76f3b97dbdbdbc62d3a64dbb75eb1647bf1c7d14004422373757abd59a4c2693c9545555357dfa74d2158d6ff3e6cd870e1d32994cbdbdbdf9f9f9a4cb11adbcbcbc9a9a1aa3d1a8d7eb4b4a4ab2b2b27cf8cbd147014024366cd83030303079f2e4848484b367cf1e3d7a947445e37bfef9e78382821e7becb13973e6ac5ebd9a7439a2959b9b3b3c3c9c9494949c9c7ce6cc19ad56ebc35f8eeb75014030d85c57e99fd7eb8e1b8beb753de4fe7a5df7588e0dec8f02000030873e0a0000c01cbef702004222c499dc8558b31091dacee8a30020246cce81f9b612cf09b1662122b59d715c1700008039f451000000e6d04701000098431f050000600e7d1400008039f451000000e6d04701000098431f050091b0582c2fbcf0426868a846a311c4b4b453a74ebd71e30645519d9d9daea974fbfafa92927263a344d3737372b95ca850b17fafc97a38f028048949494646666debe7dbba8a868ddba75a4cb19df33cf3c73faf4698aa25a5a5a689afecb5ffe4251d49ffffce77ff9977f215d9a089597975fb972c5b7777a71421f050091f8f8e38fffd7fffa5 f32996ce5ca951d1d1da4cb19dfb3cf3edbdcdc4c51544b4bcbd2a54b5b5a5a288a3a7dfaf40f7ff843d2a589d06f7ef39b84e9932c5e7bf197d140044e2ead5aba1a1a1a4abf0c282050b5cfba3bffef5af5d7d14fba35ce0ee6839fa28008884442211d684b4e9e9e03ddddddf7efdf5fb0600145517ffbdbdfeedfbf9f929242ba34119248b89a4f1e7d140044223131d1643291aec20b344dcf9b37afb4b4f4073ff8014551f3e7cf7fe38d3770505770d04701402456ad5ad5d0d060369bebeaea66cc9841ba1c8f3cfbecb35aadd6d9477ff0831f1c3d7a147d5470d0470140240a0a0a6a6b6b150a45696969555515e9723cf2ecb3cf8e8e8e3afbe833cf3ce37038d0470587667cc33600009ed134f38f2c36b16cb0ac59105f84f50773e6cc213536b03f0a0000c01cfa28000000735c5d070c00c005617db3c54988350b11a9ed8c3e0a0042c2e61c986f2bf19c106b162252db19c77501000098431f050000600e7d1400008039f451000000e6d04701000098431f05000091abafaf97c9644f3ffd3417bf1c7d140000442e2727e7c8ffdeb5fb9f8e5e8a300201e3b77ee8c898951a95485858556ab957439e3ebeeee5ebe7c794242427070705a5adab163c748572442344d3f78f060c58a154141415cfc7ef451001009ad56ab542a753a5d4747476a6a6a4 54505e98ac6979393b368d1a2aeaeaea1a1a1356bd66cdcb8522e49c9fc1e1707074a302dcef050004c3fd7d39e6cd9bd7d8d8181e1eeefc51a3d17474747818cb1dcff35a2c960d8edf6b1b1b8df8b87dcdfefc5fdabc0726c605e40001089aeaeae888808d78f72b99c5c2d5e686969696868e8eaea3a7bf62c766c8408c7750140246c36dbc8c888e39f464646485734becacacab56bd74e9932253f3fffe4c993a4cb0126b03f0a0022316ddab45bb76e252626922ec40bafbefa6a6b6b6b7c7c3c4551172f5e245d0e3081fd51001089bcbcbc9a9a1aa3d1a8d7eb4b4a4ab2b2b2485734beb0b0b0a6a626b3d9dcdadaba7af56ad2e50013e8a3002012b9b9b9c3c3c3494949c9c9c967ce9cd16ab5a42b1adfc183074b4b4ba3a2a2d6af5fbf7dfb76d2e50013b85e17000483cd7595fe7fbdee236371bdae87dc5fafeb1ecbb181fd51000000e6d04701000098c3715d0001a3699a4db8e0defea4d697655e1037ec8f02089bc3e118fb7d0987c708d6cc86e72be8dbf575381c1d1d1de9e9e4cf8f9cf7fee555e3635b38c7516ef3cffc767de808a451f0510bc23478e949494b8ded5c0916ddbb6555454984c2641ccdcebe47038ce9d3bf7831ffc80742162863e0a20781f7df4514d4d4d54549420bee9215c7ffbdbdf76efde1d1111f1de7bef91aec50bc78e1 dfbc94f7e42ba0a31c3f95100011b7bbdbec9649a3e7d7a7f7f3f8358a120f5bd1767ecc489134f9e3cf9d8638f7dfffbdfd7ebf5bce56519bb74e9d28d1b372e5dba94e7bc81138bfd5100c14b4a4aba7efd3a4dd3212121a46b11b3ef7ffffb13274ea4284a2a9592aec50bededede9e9e9a4ab1033ccaf0b20786fbdf5d6534f3d2597cb0574de4e88cacaca962f5f7ee7ce9df7df7f9f742d5eb879f3666c6c2ce92ac44c78077600c04588f3fbb021d0e37e228be5ee5e9efe9977dc581cd70500002f90faf3cb6fffec431f05102d8bc5f2c20b2f8486866a349a4098a6b5bebe5e269349a5d259b366353737f39697a6e98a8a8ab8b8b8a8a8a82d5bb6582c16af629b9b9b954ae5c2850b19a4deb973674c4c8c4aa52a2c2cb45aad9e07b2191b6c66a560f31ab1c96bb7db8b8a8ae2e3e3434242323333fbfafabcca5b5e5e9e9c9c1c14142493c98e1e3dfaf033187ff8873ff162e2a2a3a74e890c5623972e4487a7aba57b1fec97dcd52a9f4934f3eb15aad1f7df4514a4a8a57b16cf2521495969676f1e245a3d1f8da6baf6dddbad5abd8356bd6188d469d4ee76ddeaaaaaa7dfbf6994ca6a1a1a1cacaca7dfbf6791ecb666cb07994cd6bc4e6d13d7bf6bcf9e69bf7efdfbf7ffffeeeddbbd7ad5be7d56f5eb87061575797dd6efffdef7f2f954a1f7a54786f2400707 1ff164e4b4b33180ccc62fd93fb9aa3a3a30f1d3ac42c964d5e8aa24e9c38e15ceeefef57abd55ec576777733cb9b1f6f57da81d723736d83ccae63562f3a85aad1e1a1a722e0f0e0e4e9d3ad5abdf7ce1c285ef7a3285eb8c0004cdfdf51113264c301a8d4141410c62fd93fb9a8f1f3fbe6cd9328d46b362c58aa2a2a287569cd3eb5feedcb
