Ни одно строительство не обходится без применения спецтехники. К таковой относится и бурильно-крановая машина. Отличительной чертой этой техники является ее универсальность. Сфера применения - и буровые работы, и высотные, и крановые. Поэтому экономичность данной машины неоспорима. Существует два основных вида таких устройств. Это поворотные и неповоротные. Следует рассмотреть оба варианта подробно.

Неповоротная бурильная машина

Данное устройство обладает следующим комплектом оборудования:

  • Транспортная база. Это может быть грузовой автомобиль или трактор.
  • Платформа. Специализированная рама для размещения оборудования, закрепленного на транспортной базе.
  • Буровая установка. Комплектуется гидравлическим механизмом для работы бура.
  • Крановое устройство. Существуют варианты, где на одной мачте совмещены бур и кран.
  • Выносные опоры, оснащенные гидродомкратами.
  • Опорная стойка.
  • Электрооборудование.
  • Механическая трансмиссия.
  • Гидросистема.

Более сложный механизм представляет собой второй вариант устройства. Следует для сравнения его рассмотреть.

Поворотная бурильно-крановая машина

Это устройство обладает большим количеством механизмов:

  • Транспортная база. Как правило, используется грузовой автомобиль.
  • Поворотная платформа закрепляется на шасси транспортной базы и имеет роликово-поворотный механизм.
  • Насосная станция.
  • Опорная стойка для мачты.
  • Выносные гидроуправляемые опоры.

Следует обратить внимание, что такая бурильная машина имеет две базы: транспортную и поворотную платформу.

Второе основание включает следующий вид комплектующих:
  • Бурильно-крановый механизм.
  • Лебедка для спуско-подъемных операций.
  • Гидравлическое устройство для подъема и опускания мачты.
  • Механика для поворота платформы.
  • Кабина, в которой будет осуществлять управление работами машинист бурильной машины.
  • Указатель центра скважины.

Поворотная спецтехника отличается от первого варианта повышенной производительностью. Это достигается благодаря тому, что с одной позиции сверлится несколько скважин. Также есть возможность быстрого наведения бура.

Классификации оборудования

Как мы уже установили ранее, самоходные бурильные машины могут быть поворотные и неповоротные. Помимо этого, выделяют еще ряд классификаций:

  • По виду транспортной базы: машинные и тракторные. Для первых характерна высокая скорость передвижения установки, для второй – вездеходность.
  • По принципу работы: цикличные и непрерывного бурения.
  • По виду привода бурильно-кранового механизма: механический, гидравлический, смешанный.
  • По типу исполнения механизма для бурения и крановых работ: совмещенный (на одной мачте), раздельный (отдельно мачта и стрела).
  • Методу расположения: для неповоротных – боковое и заднее, для поворотных – на поворотной платформе.

Видов классификаций значительное количество.

Следует рассмотреть основные технические требования к таким устройствам.

Основные характеристики

Бурильная машина имеет ряд основных технических характеристик. На основе их идет подбор оборудования для той или иной деятельности:

  • Глубина бурения. Для неповоротных машин эта величина составляет от двух до трех метров. Для поворотных – от 10 м до 15 м.
  • Угол бурения. Как правило, он находится в диапазоне от 620 до 1050.
  • Диаметр скважин. Для неповоротных стандартная величина лежит в диапазоне от 360 мм до 600 мм. Для поворотных - до 630 мм.
  • Грузоподъемность - в диапазоне от 1,25 до 3 тонн.
  • Максимальная длина подъемного груза - до 12 метров.

В зависимости от технического задания подбирается наиболее подходящая бурильная машина.

Немаловажной для выбора является транспортная база. В условиях с рельефной почвой чаще выбирают вариант на основе трактора. Для городских условий - на базе автомобиля.

Принцип работы бурильно-кранового устройства

Как правило, эта установка состоит из следующих частей: мачты, вращательного механизма, штанги для сменного бурового инструмента, гидравлики для подачи и извлечения бура, гидроцилиндров для поднятия в вертикальное положение и опускания в горизонтальное.

При транспортировке бурильно-крановый механизм находится в горизонтальном положении с упором на специальную опорную стойку, установленную на шасси автомобиля. При работе механизм сохраняет устойчивость за счет выносных гидравлических опор.

Вращение бура происходит за счет преобразования через подачу поступательно-вращательной энергии от двигателя транспортной базы к вращательному механизму бура.

Процесс сверления скважин происходит одновременно с вращательным и опускающимся движением бура. Как правило, процесс состоит из нескольких одинаковых производственных циклов опускания и подъема механизма.

Это обусловлено необходимостью выгружать грунт.

Крановый механизм приводится в движение с помощью лебедки. Для высотных работ предусматривается еще люлька для подъема персонала.

Виды буров и методика работы

Различают несколько видов сменных частей:

  • Лопастные. Представляют собой устройства с двумя двухзаходными лопастями, снабженными сменными резцами. Также в комплект входит забурник и заслонки. Забурник задает направление бурению и удерживает его относительно оси процесса. Функция заслонок - не дать просыпаться грунту при выемке бура из скважины.
  • Шнековые. На остов закреплена спиральная подающая грунт лента. К концу его крепится бурильная головка с резцами и забурникам. При сверлении скважин грунт подается по спирали.
  • Кольцевые. В этом устройстве корпус выполнен в виде трубы, по длине которой расположены винтовые лопасти. На нижней части закреплены кулачки с резцами и отклоняющие планки. Процесс бурения происходит за счет разрушения грунта и формирования радиусной щели. Далее грунт через отклоняющиеся планки отбрасывается к наружной щели стенки и подается лопастями наверх.

Буровые насадки выбираются и устанавливаются в зависимости от почвы и требуемой технологии выполнения работ.

Основные достоинства устройства

Бурильно-крановая машина (БКМ) получила широкое распространение за счет своих неоспоримых достоинств:

  • Мобильность. Она быстро передвигается по строительной площадке. Если же приобретена поворотная модель, это еще и возможность сверления нескольких скважин с одного остановочного места за счет поворотной платформы.
  • Три вида оборудования на одной платформе. Бур, кран для поднятия груза и, при условии оснащения люлькой, возможность выполнять высотные работы. Сокращается время на установку и монтаж отдельной единицы оборудования.
  • Экономичность - за счет сокращения затрат на закупку трех отдельных единиц спецтехники. К этому прибавляется экономия средств за счет минимизации численности обслуживающего персонала. Управлением машины и работами занимается водитель. Да, такой персонал должен быть обучен и иметь соответствующие допуски.

Как видно, для множества сфер применения эти достоинства будут определяющими в вопросах приобретения таких видов спецтехники. Более того, оборудование можно устанавливать как на отечественные грузовики, так и на импортные.

Сферы применения

Чаще всего данная спецтехника применяется в строительной сфере.

С ее помощью можно возводить мосты, ограждения, колодцы. Часто используется для устройства фундамента.

Помимо гражданского строительства, бурильно-крановая самоходная машина очень популярна в строительстве индивидуального жилья. Почему? Опять-таки, благодаря универсальности оборудования, а соответственно, экономии. Арендовать такую спецтехнику обойдется дешевле, чем нанимать два или три вида машин по отдельности.

Также данный тип спецтехники популярен в обустройстве линий передач и электроснабжения. За счет своей универсальности и мобильности такое оборудование увеличивает скорость установки столбовых опор в несколько раз.

Еще одно направление – обустройство и озеленение города. Это малярные работы на высоте, посадка кустарников и деревьев, а также их обрезание. Для озеленения такие виды устройств нашли применение и в лесничествах. Только там используются модели с транспортной базой в виде трактора. Он менее мобильный, зато вездеходный.

Отзывы

Бурильная машина для скважин, по отзывам, занимает лидирующие позиции в сравнении с аналогичными видами оборудования. Как говорят многочисленные потребители, использование такой спецтехники увеличивает скорость возведения свайно-бурового фундамента в несколько раз. Также этот вариант техники хорошо зарекомендовал себя в обустройстве ограждений, где без скважин и установки столбов не обойтись.

Ряд отзывов говорит о значительной экономии средств за счет того, что есть возможность выполнять два вида работ: бурение и установку столбов.

Профессиональные организации также отмечают удобство, экономичность и востребованность этого вида оборудования.

Итак, мы выяснили, что собой представляет бурильная машина (БКМ). Как видно из описания и по отзывам, такие элементы будут востребованы всегда. Те организации, которые умеют считать свои средства, конечно же, отдадут предпочтение именно такому виду спецтехники.

Бурильно-крановые машины (БКМ) и ямобуры от производителя

Предлагаем Вашему вниманию бурильно-крановую технику от производственной компании "Буровые Машины". Вы можете выбрать комплектацию техники из предлагаемых нами вариантов или мы создадим уникальную модель, отвечающую Вашим требованиям. Для удобства ознакомления Вы можете сортировать модели по базовому шасси.

Действует скидка до 625 000р.! Подробности по телефону! Доставка нашей техники по России!

Требуется купить БКМ ?

Компания "Буровые Машины" — это большой выбор профессиональной буровой и подъемной техники для решения Ваших задач. С нашей помощью Вы легко приобретете интересующую Вас бурильную машину, а учитывая нашу гибкую ценовую политику и индивидуальный подход к каждому клиенту, сможете сделать выгодный заказ в кратчайшие сроки. Благодаря сотрудничеству с ведущими производителями оборудования из России, Европы, Японии, Южной Кореи, компания «Буровые машины» производит и предлагает своим клиентам только высококлассное буровое оборудование.

Абсолютно бесплатно Вы можете получить профессиональную консультацию по телефону 8 (800) 500-42-47 или через форму обратной связи на сайте.

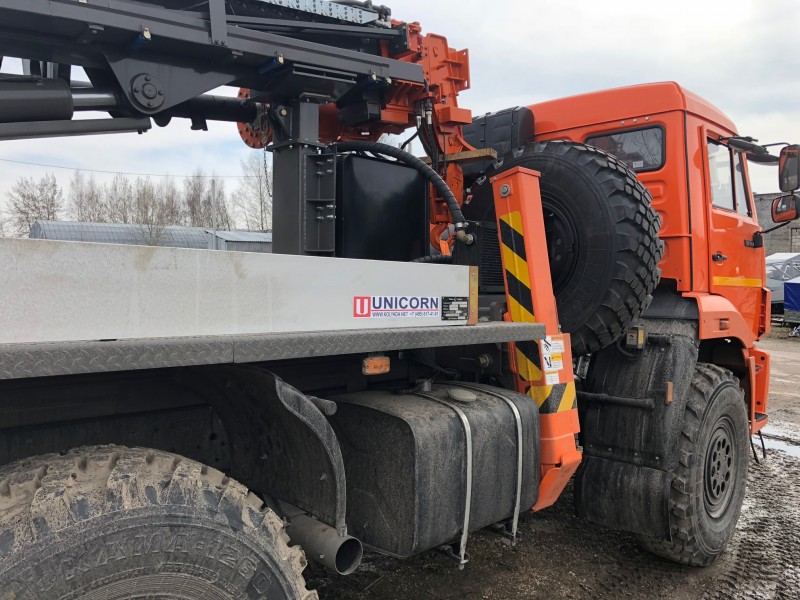

Бурильно-крановые машины

Бурильно-крановая машина (БКМ) - это мобильная автотехника, функционально совмещающая бурильную установку (ямобур) и крановое оборудование. В основном это вездеходы с бурильно-крановой установкой. Оборудование монтируется на шасси серийно выпускаемых автомобилей и тракторов. Его привод осуществляется от автономной силовой установки или двигателя базовой машины. Бурильные установки используются для разработки (бурения) вертикальных и наклонных скважин, а крановые механизмы – для установки в скважины разных конструктивных элементов (опор, столбов).

Область применения БКМ

Бурильно-крановая машина широко применяется в строительстве. Ее задействуют при необходимости:

  • устройства свайных оснований, фундаментов;
  • сооружения линий электроснабжения (ЛЭП), связи, освещения и т.п.;
  • строительства трубопроводов, мостов;
  • прокладки дорог;
  • посадки зеленых насаждений;
  • и т. п.

Бурильные машины используются также для обустройства колодцев, установки ограждений и целого ряда вспомогательных операций при строительстве.

Классификация ямобуров (буроямов или бурокранов)

Главной характеристикой является максимально возможная глубина скважины. К числу основных параметров относятся диаметр и глубина бурения, грузоподъемность кранового механизма. Ямобуры принято классифицировать по нескольким признакам:

  • типу базовой машины: автомобильные и тракторные модели;
  • принципу действия ямобурной установки. Различают оборудование непрерывной и цикличной работы;
  • типу привода: механический, гидравлический, смешанный;
  • виду исполнения установки. Машины для бурения скважин производятся с раздельным и совмещенным на одной мачте крановым и бурильным оборудованием.

Существуют поворотные и неповоротные модели установок. При этом рабочие механизмы в первом случае размещаются на поворотных платформах, а во втором – сбоку или сзади основной машины.

Преимущества бурилок БКМ

Позволяет владельцу пользоваться существенными преимуществами:

  • обустройство отверстий на безопасном расстоянии от базовой машины;
  • одновременно использовать возможности крана-манипулятора;
  • при необходимости подъемный механизм способен исполнять роль люльки.

Удачное сочетание трех единиц техники (автовышки, автокрана и буровой машины) позволяет сократить затраты на приобретение спецтехники и значительно повысить производительность труда бригады монтажников.

Наша компания предлагает купить ямобур на отечественных (ГАЗ, УРАЛ, КАМАЗ, трактор) или импортных шасси. Японские и корейские крановые установки со склада или под заказ, новые и б/у. По желанию заказчика наши специалисты смонтируют специальное оборудование на предоставленное заказчиком шасси. Подробная консультация по телефону.

Продажа буровых машин в Лизинг

Также нашей организацией для удобства клиентов предлагается покупка бурилки БКМ в лизинг. Мы сотрудничаем с крупнейшими и стабильными лизинговыми компаниями России. Предварительный расчет вы можете осуществить прямо с сайта. Для более детального расчета стоимости и уточнения вопросов свяжитесь с менеджерами.

Бурильно-крановые установки – Основные средства

Три в одном

Разнообразен мир бурильно-крановых установок (далее БКУ), есть в нем место и для мобильных установок, способных выполнять весь комплекс работ по строительству, обслуживанию и ремонту воздушных линий электропередачи низшего класса, т. е. под напряжением до 1 кВ: бурить скважины, устанавливать опоры или винтовые сваи, поднимать на высоту опоры электромонтера вместе с инструментом, проводами и принадлежностями.

В случае мобильных БКУ, как и во многих других, есть два варианта: специализированный и универсальный, и у каждого свои преимущества и ограничения. У специализированных установок ограниченные транспортные возможности, зачастую они не могут брать с собой больше одной опоры, зато позволяют работать под напряжением намного больше 1 кВ. В Россию такие установки поставляет американская компания Altec.

Универсальный вариант основан на универсальной тросовой КМУ большой грузоподъемности, смонтированной на грузовом автомобиле с бортовой платформой. Такие варианты предлагают компания «Техинком» и Галичский автокрановый завод.

Шасси высокой проходимости, такое как КАМАЗ-43118, дает возможность проезда по бездорожью без посторонней помощи и перевозить на бортовой платформе до 7 т груза длиной до 6 м.

Потребность в этих многофункциональных машинах кажется большой, на самом деле каждый из участников продает не более десятка машин в год. Причина такого феномена кроется, вероятно, в необычайной экономности и рачительности менеджмента распределительных сетей.

Корпорация Altec занимается бурильно-крановыми установками с начала 70-х годов прошлого века. Первую модель D900 запустили в производство в 1975 г. Фактически это была тросовая краноманипуляторная установка с телескопической стрелой и буровым шнеком на среднетоннажном шасси. Сегодня Altec выпускает широкий модельный ряд БКУ для решения различных производственных задач. Наиболее массовые БКУ – для распределительных сетей со средней высотой подъема около 15,4 м и грузоподъемностью до 7 т. Сюда входят легкие установки серии DL, средние DM и тяжелые DH. Установки этих трех серий наиболее востребованы распределительными компаниями.

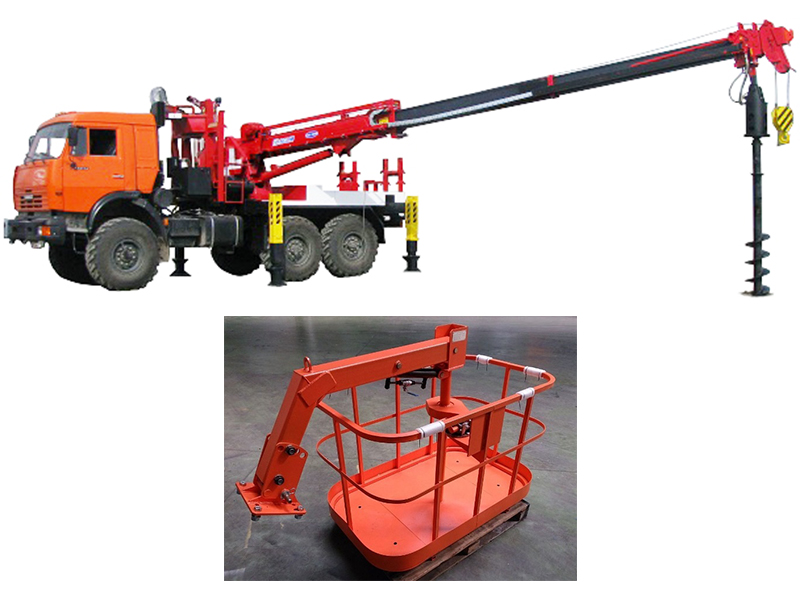

В России БКУ Altec представлены четырьмя установками DH50, смонтированными на шасси КАМАЗ-43118. Монтаж выполняли в Набережных Челнах. Компоновка выполнена с учетом пожеланий заказчика, предусмотрены ящики для хранения инструмента и средств защиты, откидные лестницы и поручни для удобства и безопасности. Установки соответствуют требованиям Таможенного союза и про­шли необходимую сертификацию.

Установка DH50 предназначена для бурения скважин, установки опор или винтовых свай, подъема одного или двух электромонтеров на одноместных рабочих платформах, а также для извлечения опор. В состав установки входит мощное полноповоротное опорно-поворотное устройство со стреловым оборудованием и две пары аутригеров, смонтированных на надрамнике. Открытое рабочее место размещено на поворотной платформе у основания стрелы. Управление рабочими операциями пропорциональное электрогидравлическое, которое обеспечивает точность и возможность совмещать операции. Стреловым оборудованием можно также управлять с помощью пульта радиоуправления. Грузоподъемность установки составляет 13 607 кг на минимальном вылете и 3825 кг на вылете 5,6 м. Бурение возможно на вылетах от 5,6 до 8,8 м.

Наибольший интерес представляет стреловое оборудование. Стрела трехсекционная, две первые секции коробчатого сечения выполнены из стали, на конце второй секции установлен захват, или раскреп, который направляет опору во время ее опускания в скважину или при ее подъеме. К особенностям стрелового оборудования относится также отрицательный угол наклона до –20°.

Третья секция выполнена из стекловолокна, что позволяет работать под напряжением до 46 кВт при выполнении определенных, понятных условий. В частности, для полной изоляции необходимо убирать со шкива трос, будь он стальной или синтетический. На оголовке третьей секции установлены две одноместные рабочие платформы, точнее стаканы, также изготовленные из стекловолокна. Устойчивость машины обеспечивают две пары аутригеров, выдвигающихся под углом к опорной поверхности. Конструкция аутригеров проще, чем у выдвижных вертикальных опор, они быстрее разворачиваются в рабочее положение и сворачиваются обратно в транспортное, но при этом создают меньший по размерам опорный контур, и на систему ограничения грузоподъемности возлагается большая ответственность. БКУ Altec комплектуют системами безопасности. Первая – система защиты от перегрузки гидросистемы, она останавливает движение при превышении грузоподъемности во время подъема груза или движение бура в случае его блокировки. Вторая – система защиты от боковых нагрузок при бурении или волочении груза. Органы управления стреловым оборудованием блокируются при невыдвинутых аутригерах. В эксплуатации на территории России также находится самоходная гусеничная БКУ DB37. Ширина установки в транспортном положении всего 900 мм, что позволяет ей проходить в двери. Установка может транспортировать на себе одну опору. Установка востребована при обслуживании сетей в частной застройке с узкими проездами.

Компания «Техинком» предлагает бурильно-крановую установку DY SS1966 южнокрейского производства на шасси КАМАЗ-43118. Впервые установка была представлена на выставке bauma CTT 2018.

Тросовая КМУ DY SS1966 с грузовым моментом 19 тм получила усиление колонны и стрелы для бурения и не нуждается в дополнительной модификации. Установка оснащена двухконтурной гидравлической системой с раздельными клапанами для бурения и подъема груза, что обеспечивает высокую производительность и надежность. КМУ монтируют за кабиной шасси. Шестисекционная крановая стрела гексагонального профиля обеспечивает вылет до 19,8 м и высоту подъема крюка 22,7 м. Максимальная грузоподъемность крана 8000 кг на минимальном вылете 2 м, 3900 кг на вылете 4,7 м и 400 кг на максимальном вылете 19,8 м. Собственная масса установки – 3977 кг. К достоинствам стрелового оборудования можно отнести и отрицательный угол наклона стрелы.

Производитель КМУ компания DY Corporation внимательно относится к жалобам и предложениям и вносит в конструкцию изменения, обновления или, наоборот, возвращает прежние, но показавшие себя более надежными решения. Так, отказались от двух гидроцилиндров подъ­ема стрелы в пользу одного, вместо электронного прибора безопасности вернули прежний гидравлический, усовершенствовали крюковую подвеску и изменили запасовку.

Опорный контур обеспечивают две пары выдвижных опор: передние опоры идут в сборе с колонной и крановым оборудованием, задние – отдельным комплектом. Передние опоры раздвигаются на 5,7 м, задние на 4,4 м. Крановая установка мощная, со значительным вылетом, поэтому варианта комплектации только передними опорами не предусмотрено.

Бурение скважин глубиной до 4,5 м обеспечивает вращатель с буровым шнеком диаметром 350 мм.

На оголовок стрелы монтируют двухместную строительную рабочую платформу КС-250Н отечественного производства грузоподъемностью 250 кг с верхним подвесом. Рабочая платформа адаптирована для установки на тросовые КМУ и автокраны многих производителей с непосредственным креплением к оголовку стрелы либо через адаптер. Платформа КС-250Н оснащена гидравлической системой поддержания горизонтального положения пола и защитой от раскачивания. Размеры платформы – 1400х760х972 мм, собственная масса – 160 кг.

Интересная особенность КМУ DY SS1966 – это опциональная кабина c функцией дистанционного складывания в транспортное положение. Кабина обеспечит не только более комфортные условия работы в плохую погоду, но и чистоту рабочего места.

Компания «Техинком» монтирует КМУ на собственной производственной базе.

Галичский автокрановый завод, открыв тему краноманипуляторных установок, в скором времени начал расширение ее рабочими платформами и буровым оборудованием. Предлагаемая заводом машина «три в одном» КМА-150-5 «Галичанин» на шасси КАМАЗ-43118 ориентирована на широкий спектр работ в малоэтажном строительстве, для погрузки и перевозки строительных материалов, для высотных электротехнических, фасадных и кровельных работ, для бурения под закладку фундамента и установки опор различных конструкций.

Краноманипуляторную установку с грузовым моментом 15 тм монтируют между кабиной и бортовой платформой. Колонна установки полноповоротная без ограничений. Шестисекционная стрела гексагонального сечения обеспечивает вылет до 19 м при работе в режиме КМУ, до 14 м с рабочей платформой и от 4,3 до 6,5 м при работе с буровым оборудованием. Высота подъема крюка – 20,9 м, высота подъема рабочей платформы – 22 м. Стрела способна опускаться на угол до –15°. Опорный контур обеспечивают две пары выдвижных опор, передние опоры раздвигаются на 5,6 м, задние на 4,5 м.

В состав КМА-150-5 входит вращатель DELTA CD 7 со шнеком диаметром до 450 мм, способным бурить скважину глубиной до 2,5 м без удлинителя шнека и до 8 м с удлинителем. Управление вращателем дублированное: дистанционное с помощью пульта и с поста оператора на колонне.

Рабочая платформа перевозится в кузове автомобиля. Платформа сертифицирована, ее электроизоляция позволяет работать под напряжением до 1000 В. Грузоподъемность 250 кг позволяет брать двух человек и инструмент. Платформа поворотная, угол поворота составляет 90° в обе стороны. При изменении угла наклона стрелы манипулятора платформа автоматически выравнивается. Подъемник управляется дистанционно с помощью пульта.



Таким образом, выбор бурильно-крановых установок не особенно широк, но это, может быть, и к лучшему: проще выбрать из варианта для работ с высоковольтными линиями, предлагаемыми корпорацией Altec, варианта с южнокорейской КМУ для тех, кто больше доверяет технике из этой страны, и полностью отечественного варианта.

Бурильно-крановые машины

Категория:

   Машины и оборудование для буровых работ

Публикация:

   Бурильно-крановые машины

Читать далее:



Бурильно-крановые машины

При сооружении колодцев, свайных оснований трубопроводов, фундаментов зданий, опор энергомагистралей и линий связи применяются самоходные бурильно-крановые машины, оснащенные бурильным и грузоподъемным (крановым) оборудованием. Бурильное оборудование таких машин предназначено для проходки вертикальных и наклонных скважин большого диаметра (от 0,3 Д° 0>8 м) способом вращательного бурения в талых, мерзлых и вечномерзлых грунтах на глубину до 8 м, крановое — для установки в пробуренные скважины блоков колодезных облицовок, свай, столбов и других элементов массой до 1500 кг.

Рис. 9.5. Бурильно-крановая машина с поворотным рабочим оборудованием: а — общий вид; б —кинематическая схема

Рекламные предложения на основе ваших интересов:

Бурильно-крановые машины монтируются на грузовых автомобилях нормальной и повышенной проходимости, пневмоколесных и гусеничных’ тракторах. У некоторых типШ бурильно-крановых машин на базе автомобиля рабочее оборудование размещается на поворотной платформе и приводится в действие от самостоятельного двигателя, установленного там же. Поворотное в плане рабочее оборудование (угол поворота составляет ±90°) обеспечивает бурение нескольких скважин с одной прзиции машины, что существенно повышает ее производительность. Неповоротное рабочее оборудование монтируется на специальной раме сбоку или сзади базовой машины и приводится в действие от ее силовой установки. Бурильно-крановые машины .на базе гусеничных тракторов могут иметь навесное бульдозерное оборудование с гидравлическим управлением для выполнения предварительных планировочных работ на участках бурения и обратной засыпки скважин. Основным рабочим органом машин служат лопастные и шнековые буры, режущие кромки которых оснащены резцами с твердосплавными пластинами.

Бурение Скважины происходит- при сообщении буру одновременно вращательного и поступательного (вдоль оси) движений, а также дополнительного осевого усилия напора. Частота вращения бура может быть постоянной и переменной. Для удаления разрушенного грунта из скважины бур периодически поднимают на дневную поверхность; грунт разбрасывается вращающимися лопастями в сторону от скважины.

У машин с глубиной бурения до 3 м подача бура в забой и его подъем осуществляются гидроцилиндром двустороннего действия, с большей глубиной бурения — подача посредством гидроцилиндров и гидропатрона, подъем с помощью фрикционной лебедки и каната. Каждая машина оборудована лебедкой и полиспастом с крюковой подвеской для подъема-опускания грузов. Буровое и грузоподъемное оборудование монтируется на мачте, установка которой в рабочее и горизонтальное транспортное положение производится гидроцилиндрами. Устойчивость машин при работе обеспечивается выносными опорами с гидроприводом.

Рассмотрим в качестве примера конструкцию самоходной бу-рильно-крановой машины с поворотным в плане рабочим оборудованием, предназначенным для бурения скважин диаметром 0,3 и 0,4 м на глубину до 6 м.

Базой для машины служит трехосный автомобиль (рис. 9.5), на раме которого вместо кузова укреплено опорно-поворотное устройство с поворотной платформой. На поворотной платформе размещены дизельный двигатель, трансмиссия привода, буровое и крановое оборудование, а также кабина машиниста.

Рабочий орган машины — шнековый бур, механизмы его привода и подачи, а также крановое оборудование смонтированы на четырехгранной трубчатой мачте. Сверху к мачте прикреплен гусек с блоками для грузового каната. Нижний конец мачты шарнирно установлен в проушинах поворотной платформы. Подъем мачты в вертикальное (рабочее) и опускание ее в горизонтальное (транспортное) положения относительно оси поворота, производятся двумя гидроцилиндрами двустороннего действия.

Буровой инструмент крепится к нижнему концу буровой штанги квадратного сечения, свободно пропущенной через квадратные отверстия в механизме зажима и подачи и в ступице ведомой цилиндрической шестерни редуктора вращателя. Верхний конец штанги шарнирно закреплен в вертлюге. Вертлюг подвешен на канате, сходящем с барабана Б для подъема штанги двухбарабанной фрикционной лебедки. Грузовой барабан А лебедки служит для подъема грузов, установки свай, столбов и оболочек с помощью крюковой подвески и каната, образующего двукратный полиспаст. Привод двухбарабанной лебедки, а также механизма вращения поворотной платформы производится от редуктора отбора мощности через цепную передачу, промежуточный вал, реверс я шестеренчатую распределительную передачу.

Вращение штанги с буровым инструментом осуществляется от дизельного двигателя через механическую трансмиссию, в состав которой входят карданный вал, коробка передач, поворотный редуктор и вращатель. Механическая коробка передач обеспечивает шесть скоростей вращения бура в диапазоне от 28 до 259 об/мин.

Принудительная подача бурового инструмента в забой производится гидравлическим механизмом зажима и подачи штанги, основным узлом которого является четырехкулачковый гидравлический патрон, подвешенный к штокам двух гидроцилиндров двустороннего действия. В процессе бурения патрон зажимает штангу, а гидроцилиндры подают ее в забой. Скорости подачи и вращения бура меняются в зависимости от физико-механических свойств разрабатываемого грунта. При работе машина дополнительно опирается на два гидравлических аутриггера.

Гидравлическая система машины обслуживается шестеренным насосом. Производительность машины 120—130 м/смен при бурения скважин диаметром 0,400 м на глубину 6 м в мерзлых и вечномерзлых грунтах.
