Монтаж бетонных водоотводных лотков: Способ монтажа водоотводных бетонных лотков

Содержание

Монтаж, эксплуатация и техническое обслуживание лотков водоотводных бетонных для систем поверхностного водоотведения


Инструкция по монтажу

1. Общие сведения

Для обеспечения качественной работы системы поверхностного водоотвода, при установке водоотводных лотков и других элементов системы, необходимо соблюдать следующие важные требования:
  • элементы систем водоотведения следует подбирать в соответствии с классом нагрузки (табл. №1)

  • типоразмеры лотков и пескоуловителей необходимо подбирать согласно их пропускной способности, с учетом предполагаемого перемещения собранной воды к одной или нескольким организованным точкам сброса, или иных особенностей мест установки
  • тип лотков (по виду креплений к ним решётки) необходимо подбирать в зависимости от особенностей эксплуатации линии водоотведения

Например: Лотки бетонные водоотводные серии Standart Beton (рис. 1), могут применяться на объектах с классом нагрузки до C250 без крышки или решетки, а при использовании крышек или решеток до класса нагрузки D400 – E600.

Бетонные крышки и решетки имеют продольный паз для установки резинового шнура, резиновый демпфер на торце, которые предохраняют лоток и саму крышку от сколов при неаккуратном монтаже и разрушения от воздействия динамической нагрузки при эксплуатации.

Бетонные крышки и решетки имеют продольный паз для установки резинового шнура, резиновый демпфер на торце, которые предохраняют лоток и саму крышку от сколов при неаккуратном монтаже и разрушения от воздействия динамической нагрузки при эксплуатации.


Рис. 1 – Лоток серии Standart Beton

(бетонная крышка удерживается при помощи собственного веса).


Рис. 2 – Лоток серии Optima Beton с усиливающими стальными планками (решетка крепится 4-мя болтами к усиливающей планке).

Для подключения линейного водоотвода к магистральной сети канализации могут быть использованы следующие решения:

  • подключение через пескоуловитель;
  • подключение при помощи торцевой заглушки;
  • подключение по средствам устройства сбросного отверстия, для подключения трубы, в нижней части лотка;
Допускается соединение нескольких линейных систем водоотвода в одну систему, посредством дополнительной распиловки изделий и правильной их стыковки, с учетом обеспечения всех требований по несущей способности конструкции и конечной водопропускной способности.

Лотки устанавливаются в бетонную обойму, размеры которой зависят от воспринимаемой нагрузки при эксплуатации.

При использовании лотков для водоотведения жидкостей с агрессивными средами (АЗС, автомойки и др.) особое внимание следует уделить заделке стыков между лотками.

Для функционирования системы поверхностного водоотвода в осенне–зимний период с минусовой температурой допускается применение саморегулирующего кабеля обогрева. Провод укладывается и крепится произвольно в зависимости от конструктива системы водоотвода (рис. 3а, 3б).


Рис. 3а – Пример устройства защиты лотка от обледенения.


Рис. 3б – Схема монтажа саморегулирующегося кабеля обогрева.

Для обеспечения нормального функционирования системы линейного водоотвода необходимо очищать от накопления ила и песка лотки, а так же мусороулавливающие корзины пескоуловителей. Периодичность очистки определяется условиями эксплуатации.

2. Монтаж поверхностного водоотведения.

2.1 Подготовительные работы.
  • необходимо проверить основание и несущую способность грунта, в месте планируемого монтажа водоотвода
  • произвести разбивку трассы системы водоотведения и разметку мест установки опорных точек – пескоуловителей, выпусков, заглушек, сборных колодцев
  • произвести подготовку траншеи с учётом габаритных размеров элементов систем поверхностного водоотведения, обоймы и гравийной подсыпки (рис. 4а, 4б, 4в, табл. 2)
  • при необходимости произвести укрепление откосов траншеи (в зависимости от типа грунта и глубины заложения элементов)
  • произвести гравийную подсыпку под основание обоймы h=100мм., для нагрузки С250 и выше
  • перед монтажом элементов водоотведения и заливкой бетонной обоймы необходимо уплотнить полученное основание траншеи с коэффициентом уплотнения Купл. ≥ 1 на глубину 200мм.
  • основание бетонной обоймы заливается на уплотненную подготовленную основу. После того как основание обоймы наберет 30% прочности на него допускается установка инженерного оборудования
2.2 Основные работы по монтажу лотков и односекционных пескоуловителей.
  • монтаж рекомендуется начинать с опорных точек трассы, т.е. с мест подключения к организованным выпускам, с мест установки пескоуловителей и далее по размеченной трассе
  • лотки следует устанавливать на бетонное основание зафиксировав их в местах стыковки бетонными маяками для сохранения проектного положения
  • лотки устанавливаются выпуклой торцевой частью («папой») в сторону предполагаемого направления движения воды
  • пескоуловители, выпуски и заглушки монтируются согласно проектной схеме системы водоотведения
  • подключение лотков к магистральной системе канализации рекомендуется осуществлять через пескоуловитель. Трубопровод от пескоуловителя до первого канализационного колодца должен выполняться гладкостенной раструбной трубой
2. 3 Основные работы по монтажу многосекционных пескоуловителей.
  • каждый комплект пескоуловителя состоит их 3-х секций: верх, середина и низ. Необходимо рассортировать пескоуловители по комплектам и развести по точкам монтажа
  • пескоуловители монтируются на подготовленное бетонное основание. После того как основание обоймы наберет 30% прочности на него допускается установка оборудования
  • до монтажа в подготовленное место необходимо собрать каждый комплект пескоуловителя и замерить действительную высоту от подошвы до верха. В следствие накопленных погрешностей на секциях действительная высоты в сборе может отличаться от номинальной
  • замеряется высота верхнего (проектного) положения пескоуловителя до подготовленного нижнего основания. При необходимости выполняется компенсационная подливка от 10 до 100 мм. Подливка выполняется до начала монтажа
  • выполняется контрольный замер глубины приямка с выполненной подливкой
  • опускается в приямок нижняя секция, предварительно сориентировав патрубок в проектном положении. Проверяется по уровню. Опускается сверху средняя секция
  • устанавливается верхняя секция на среднюю с проверкой по уровню. Компенсация положения по уровню может осуществляться подливкой жидкого бетона по стыку средней и верхней секции
2.4 Общие рекомендации
  • после установки линий лотков и других элементов водоотведения необходимо проверить уровень установки лотков и подключение пескоуловителей к системе канализации. Уровень водоприемной решетки должен быть на 3–5 мм ниже примыкающего покрытия
  • для защиты от всплытия водоотводных элементов, заливка пазух ведется послойно. Количество этапов заливки обоймы определяется высотой элемента, но не менее двух. Особенности выполнения бетонной обоймы при разных классах нагрузки:
    • для зон классом нагрузки А15–В125 – возможно упрощенная схема, с неполным бетонированием обоймы (не на всю высоту стенок лотка и без гравийной подсыпки), учитывая размеры примыкающего покрытия (рис. 4а)
    • для зон с классом нагрузки С250 выполняется бетонная обойма на всю высоту лотка, гравийная подсыпка, (рис. 4в)
    • для зон с повышенной нагрузкой классов от D400 до Е600 лоток бетонируется на всю высоту с учетом усиленной планки. Выполняется гравийная подсыпка 100 мм. В основание обоймы вставляются фиксирующие стержни длиной 300 мм с шагом 0,5 м. с каждой стороны лотка. В качестве стержней рекомендуется применение арматуры A III, не менее Ø8 мм. (рис. 4б)
    • для зон с классом нагрузки F900, элементы систем водоотведения обетонируются только согласно утвержденному проекту строительства с расчетом на необходимость дополнительного армирования обоймы
  • при монтаже бетонной обоймы необходимо предусматривать температурные швы перпендикулярно линии лотков. Расстояние между швами определяются температурой воздуха во время бетонирования, толщиной обоймы, смотри в табл. 2.2 из ТР 147–03
  • необходимо произвести герметизацию стыковочных швов бетонных лотков. Стыки между лотками заполняются эластичным герметиком с коэффициентом эластичности 200%
  • при сопряжении с бетонным покрытием или асфальтобетонным покрытием необходимо обустройство гидроизоляционного шва
  • при асфальтировании территории недопустим наезд асфальтоукладчика на линии лотков, в любой момент времени монтажа и в процессе дальнейшей эксплуатации
Таблица 2 – Параметры бетонной обоймы.


Рис. 4а – Устройство упрощенной бетонной обоймы лотка с штучными элементами мощения для классов

        нагрузки от А15 до В125.

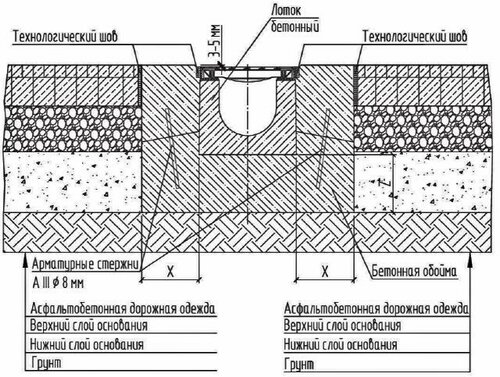

Рис. 4б – Устройство бетонной обоймы лотка с асфальтобетонным покрытием для классов нагрузки от D400 до Е600


Рис. 4в – Устройство бетонной обоймы лотка с асфальтобетонным покрытием для классов нагрузки С250.

H – высота лотка.

Р – уплотненная гравийная подсыпка 100мм (при нагрузки С250 и выше).

В – ширина лотка.

Х и Z – параметры бетонной обоймы изтаблицы 2.

h – высота штучного элемента мощения.


Рис. 4г – Устройство бетонной обоймы трехсекционного пескоуловителя.

2.5 Заделка стыков.
  • материал для заделки стыков должен быть водостойким и морозостойким, а при эксплуатации лотков в агрессивных средах должен быть стойким к их воздействию
  • при эксплуатации лотков в условиях воздействия агрессивных сред рекомендуется применять однокомпонентные или многокомпонентные герметики
  • при классах нагрузки А15–С250, стыки между лотками заполняются эластичным уплотнителем или цементным раствором, усиленным синтетическим связующим, жидким стеклом
  • при классах нагрузки D400–F900, стыки между лотками заполняются герметизирующими уплотнителями и мастиками
  • правильную заделку стыков сопряжения лотков и других элементов следует производить по инструкции производителя герметиков и материалов, использующихся для герметизации

3. Примыкание покрытий.

Любое примыкающее к лоткам покрытие должно быть на 3– 5 мм. выше решетки. При сопряжении с покрытием должны выполняться следующие требования:

  • при укладке плитки (брусчатки) устраивается деформационный (технологический) шов с гидроизоляцией в 10 мм (рис. 4а).
  • при устройстве бетонного или асфальтового покрытия – устраивается технологический (расширительный) шов, t = 10 мм. – герметик, шнур, мастика / пенополиэтиленовая прокладка/ битумная мастика, в зависимости от нагрузки (рис. 5)
  • при бетонном покрытии необходимо предусмотреть температурные (технологические) швы (рис. 6)

Рис. 5 – Монтаж бетонных лотков с асфальтобетонным покрытием и штучными элементами мощения.


Рис. 6  – Монтаж бетонных лотков с асфальтобетонным покрытием и бортовым камнем.

При примыкании к бортовому камню (рис. 6) между ним и лотком устраивается бетонная обойма min 50мм. В местах примыкания бетонной обоймы с лотком и бортовым камнем устраивается гидроизоляционный шов.

В стыке между обоймой и примыкающей бетонной одеждой устанавливается технологический шов на всю высоту бетонной одежды. А обойма обмазывается гидроизоляцией на всю высоту прилегающей бетонной одежды.


Рис. 7  – Монтаж бетонных лотков с бетонным покрытием для высоких классов  нагрузки  от D400 до E600.

Деталировку узлов монтажа бетонных лотков для всех типов покрытий, технологические швы, узлы гидроизоляции смотреть в «Альбоме типовых решений по монтажу бетонных водоотводных лотков ООО «Аквадренаж»  001–ЛВБ–2015–ТР».

4. Резка лотков.

При необходимости соединения лотков под произвольным углом необходимо распилить лотки и решетки по месту стыка под углом равным половине требуемого угла (рис. 8). Распил лотка производить алмазным диском на месте монтажа. Инструмент для распила решетки необходимо подобрать в зависимости от материала решётки и сложности конструктивного выпила. Места стыковки герметизируются.


Рис. 8 – Пример стыковки распиленных лотков.

5. Рекомендации по эксплуатации систем поверхностного водоотведения

При эксплуатации и обслуживании систем поверхностного водоотведения следует обратить внимание на то, что основными периодами, когда в лотках скапливается грязь и мусор, является зимне–весенний период. Это связано с тем, что в период таяния снега, талые воды переносят с собой большое количество грунта и мусора, который оседает на стенках каналов и снижает их водопропускные свойства.

В связи с этим рекомендуется в это время проводить профилактические работы, направленные на то, чтобы восстановить пропускную способность систем поверхностного водоотведения.

Для этого существуют несколько способов очистки линии лотков:
  • Механический способ основывается на удалении осадка и мусора из системы с помощью механических средств (лопаты, щетки и т.д.), при этом необходимо демонтировать решетки с каналов.
  • Гидродинамический способ очищения систем поверхностного водоотведения основывается на применении специального оборудования, например аппараты высокого давления. Очищение лотков происходит за счет размывающей и транспортирующей способности потока воды, направленной в начало линии лотков под высоким давлением. При промывании системы этим способом, демонтируется первая решетка линии, и направленным потоком воды промывается линия каналов от пескоуловителя до пескоуловителя, пескоуловитель необходимо вычистить механическим способом, для исключения попадания накопленного мусора и ила в ливневую канализацию. Аналогично очищается вся система водоотведения. Преимуществом данного способа является отсутствие демонтажа решеток на всей линии лотков, что существенно снижает затраты труда и время проведения работ.
  • Также возможен обогрев в зимне-весенний период с помощью электрического кабеля. Кабельный обогрев системы рекомендуем выполнить из саморегулирующегося кабеля мощностью 18-30 Вт с сечением 4 мм. Длина кабеля выбирается по месту. Кабель подключается к электрической сети с напряжением 220 В. Более точную информацию можно получить от производителя.
  • Термический способ основывается на очищении каналов в зимне–весенний период от образовавшегося в них льда. Этот процесс осуществляется путем прогревания лотков с помощью горелок, либо путем пропускания по ним горячей воды.
  • Наряду с термическим применяется химический метод очищения систем водоотведения. Он основывается на применении химических реагентов, которые разрушают образовавшийся лед и препятствуют дальнейшему обледенению.

Учитывая опыт эксплуатации, который показывает, что полное обледенение каналов маловероятно - прибегать к последним двум способам придется в редких исключениях, или вообще не придется. Это связано с тем, что конструкция системы линейного водоотведения – самотечная, имеет внутренний уклон либо каскад, благодаря этому вода, попадая в лоток в период плюсовой температуры, начинает сама вымывать образования льда, и таким образом происходит самоочищение системы. Линии лотков, в свою очередь, проектируются таким образом что бы сбрасывать воду без остатка, и всегда оставаться сухими.

В свою очередь следует обратить особое внимание на своевременную очистку пескоуловителей, так как их засорение приводит к уменьшению эффективности функционирования систем поверхностного водоотвода или к полному прекращению их функционирования.66

Для поддержания надлежащего состояния систем поверхностного водоотведения необходим своевременный визуальный осмотр, который должен периодически осуществляться соответствующими службами эксплуатации и контроля.

Технические рекомендации ЛВБ

Установка водоотводных лотков из пластика и бетона

Как производиться установка водоотводных лотков ливневой канализации из пластика и бетона?

Лотки водоотводные – это простые детали, предназначенные для создания открытой системы дождевой канализации. В последнее время распространено применение пластиковых лотков, так как они намного удобнее бетонных. Рассмотрим, как выбрать детали для устройства дождевой канализации и осуществить монтаж водоотводных лотков.


Открытая система дождевой канализации достаточно эффективно справляется с поставленными задачами, для ее строительства требуется минимальный расход финансов и затрат труда.


Служит система многие десятилетия, а ее обслуживание предельно простое. Основным элементом является лоток, закрытый сверху защитной ливневой решеткой системы дренажа для предотвращения попадания мусора. Собрать систему можно с использованием бетонных лотков, но в последнее время гораздо более популярным материалом лотков для ливневой канализации является пластик.


В чем преимущества?

Почему при сравнении бетонных и пластиковых лотков для системы ливневой канализации большинство застройщиков выбирают детали из полимерных материалов? Дело в том, что лотки из пластика намного удобнее, ведь они прочные, легкие и имеют доступную цену.

Особенно выгодно использовать такие детали при постройке дождевой канализации на участках у частных домов и дач, так как в этом случае не предполагается серьёзных физических нагрузок на систему водоотведения.


Лотки пластиковые оснащают не только горизонтальной, но и боковой системой крепления, поэтому с их помощью можно будет легко выполнить поворот. Кроме того, при необходимости можно осуществить соединение лотка с трубой ливневой канализации. Это бывает необходимо, если строится смешанная ливневая канализация, когда часть системы прокладывается под землей.


В отличие от обычных бетонных лотков изделия из пластика обладают идеально гладкой внутренней поверхностью. Поэтому ливневый поток движется свободно без гидравлического сопротивления. Кроме того, отсутствие на дне и стенках шероховатостей существенно снижает риск засорения системы песком и илом.

Однако основным преимуществом пластиковых лотков, которое выгодно отличает их от бетонных аналогов, является их небольшой вес, что существенно облегчает транспортировку, погрузочно-разгрузочные работы и монтаж. Пластиковые детали, в отличие от бетонных, легко поддаются обработке, их очень просто можно укоротить или обрезать под нужным углом.


Виды

Лотки из пластика для дождевой канализации выпускают нескольких видов. Рассмотрим, какие бывают варианты.


Универсальные

Эти детали полностью оправдывают свое название. Они могут использоваться на самых различных участках. Детали легко монтируются, их часто выбирают для организации ливневой канализации для дачи или приусадебного участка у дома. Их можно применять в тех случаях, когда глубина заложения элементов системы водоотведения стандартна.


Поскольку лотки сверху прикрыты прочными решетками, то их использование безопасно, даже в том случае, если на участке часто играют дети.


Глубокие

Если система отведения ливневых стоков, строится в местности, где осадки обильные, следует выбрать глубокие лотки. Эти детали способны отводить с территории большие объемы воды.

Если в таких условиях установить детали с меньшей глубиной, то система водоотведения быстро выйдет из строя из-за заиливания.


Особопрочные

Отличие этих изделий из пластика – наличие дополнительных ребер жесткости. Такие элементы ливневой канализации рекомендуется применять:

  • на автомобильных стоянках;
  • на территории гаражей;
  • на проезжей части.

Поскольку установка особопрочных лотков предполагается на общественных территориях, то модели оборудованы антивандальным креплением решеток.


Износостойкие

Это элементы ливневой канализации, которые созданы для эксплуатации в особо тяжелых условиях. Они рассчитаны на повышенные нагрузки, отличаются высокой прочностью, так как дополнительно укреплены стальными накладками. Этот вид лотков способен выдержать давление в несколько десятков тонн и обеспечивает быстрый отвод дождевой воды.


Как установить?

Чтобы собрать систему открытой ливневой канализации, помимо лотков нужно приготовить:

  • песок;
  • герметик;
  • бетонный раствор.

Кроме того, если монтируется смешанная дождевая канализация, то в систему ливневой канализации на этапе проектирования рекомендуется включить пескоуловитель, это обеспечит нормальную работу системы водоотведения. Устанавливается этот элемент на месте соединения открытых лотков с канализационными трубами. Чаще всего сейчас выбирают полипропиленовые трубы для систем канализации из-за их меньшего веса и возможности самостоятельной установки.


Монтаж лотков

Работы проводятся так:

  • проводится разметка территории, согласно разработанному проекту;
  • в намеченных местах производится копка траншей. Её глубина зависит от высоты используемого лотка. Этот элемент устанавливается так, чтобы его кромки были ниже уровня грунта на 5 см. Кроме того, нужно сделать «запас» глубины для установки песчаного или бетонного основания;
  • чтобы система работала эффективно, каналы должны быть проложены с уклоном, величина уклона – 1 см на каждый погонный метр;
  • дно подготовленных траншей обрабатывается ручной трамбовкой. Затем насыпается слой песка толщиной 5 см. Если грунт на участке слабый, то нужно предусмотреть устройство бетонного основания. Для того чтобы лотки прослужили дольше, рекомендуется выполнить полное бетонирование траншей, то есть, покрыть бетонным раствором не только дно, но и стенки;
  • производится установка элементов системы водоотведения, при этом нужно следить за тем, чтобы уклон был выдержан;
  • отдельные элементы стыкуются друг с другом при помощи специальных защелок.
Для придания системе большей надежности, рекомендуется обработать стыки при помощи специального клея-герметика. Важно выбрать средство, которое устойчиво к повышенной влажности и низким температурам;
  • поверх установленных элементов системы водоотведения устанавливаются решетки.


Установка пескоуловителей

При устройстве смешанных систем канализации необходимо предусмотреть установку пескоуловителей.

Работу проводят так:

  • подготавливают котлован, размер которого превышает габариты устанавливаемого элемента;
  • на дне делается бетонная стяжка, эта мера предосторожности предотвратит перекос прибора в процессе эксплуатации;
  • установить пескоуловитель и закрепить его на бетонном основании болтами;
  • произвести соединение прибора с трубой канализации и системой лотков;
  • выполнить засыпку котлована, используя смесь песка с сухим цементом.

Итак, монтаж открытой системы ливневой канализации с установкой лотков – это достаточно простая работа, которую можно легко провести без привлечения специалистов. Использование элементов системы из пластика существенно облегчает не только погрузочно-разгрузочные работы, но и монтаж, так как пластик легко обрабатывается.

Устройство и правильный монтаж водоотводных лотков

Дренажные водоотводы — часть системы отведения ливневых и талых вод. Для линейного водоотведения используют лотки и желоба, по которым жидкость поступает в нужном направлении.

Организация водоотведения входит в общую систему инженерных коммуникаций и необходима как в промышленном применении — для устройства паркингов, дорожных полотен, теплотрасс, так и в частном строительстве — для оборудования ливневок на дачах и в загородных домах.

Лотки из фибробетона для дренажных систем

Для устройства дренажной системы выбирают материалы, которые могут служить не год и не два, а десятилетиями. В этом плане хорошо себя зарекомендовали бетонные изделия, а особенно — их современные модификации, в состав которых входят армирующие фиброволокна.

Особенности конструкции изделий

Водоотводный лоток — это канал с открытой верхней частью, которая остается свободной или закрывается решеткой.

По конструкции и функциям выделяют следующую классификацию лотков:

  1. Сточные — прямолинейные желоба для линейных систем, открытые для поступления воды на всем своем протяжении. На рынке представлены две категории сточных изделий: первые (I) устанавливают прямо в грунт, вторые (M) требуют обмуровки и монтажа на фундамент.
  2. Коробчатые — традиционные П-образные желоба. Сверху они защищены от попадания внутрь уличного мусора решеткой съемного типа.
  3. Щелевые напоминают коробчатые, но отличаются большей закрытостью. Это балки с внутренним каналом, жидкость в который попадает через прорез в верхней части. Щель, через которую поступает вода, бывает прерывистой или сплошной.
  4. Бордюрные лотки отличаются от остальных видов Г-образным выступом, закрывающим щель. Их монтируют у бордюров, а выдерживающие большую нагрузку — у скоростных автотрасс и взлетных полос.

Производители материалов для водоотводных систем предлагают собственные классификации, в которых лотки отличаются не только по внешнему виду, но и по нагрузке.

Области применения в зависимости от класса нагрузки

За выбор и установку водоотводных лотков отвечают проектные организации и строительные компании, которых выбирают в качестве подрядчика, поэтому приобретают продукцию с соблюдением общепринятых стандартов — европейских EN и российских ГОСТ и ТУ. Соответственно, в зависимости от назначения выбирают ту или иную категорию бетонных изделий.

Для скверов и парков, пешеходных зон и тротуаров, а также для оснащения частных территорий подходят каналы класса А 15 (по нормам EN1433), выдерживающие до 1,5 тонны/м². Предполагается, что перечисленные зоны предназначены для пеших прогулок, езды на велосипедах, самокатах.

При устройстве частных парковок, гаражей, дорожных полотен для легкового транспорта используют лотки класса В 125. Это оптимальный вариант и для загородных владений, если собственник не пользуется грузовыми автомобилями. Изделия выдерживают нагрузку 12,5 тонны/м².

Если необходимо соорудить дренажную систему в местах с неинтенсивным движением, общественных парковок, автомоек или предприятий автосервиса, применяют лотки класса С 250, переносящие нагрузку в 25 тонн/м².

Достаточно прочными и износостойкими считаются каналы класса D 400 и Е 600. Они предназначены для оснащения автопредприятий, автотрасс с повышенной интенсивностью движения, АЗС, транспортных терминалов парковок для тяжелой техники, логистических центрах. В частном строительстве лотки такого типа не используют.

Самые высокие показатели прочности у лотков класса F 900, которые устанавливают в зонах максимальной нагрузки: в аэропортах, в портах, на военных базах, на объектах с особо тяжелыми нагрузками на дорожное покрытие.

Преимущества фибробетона перед другими материалами

Оптимальным выбором для создания линейных водоотводных систем считают фибробетонные лотки. В отличие от чугунных аналогов, они легче, дешевле, проще в монтаже, а от пластиковых положительно отличаются техническими характеристиками: дольше служат, выдерживают большие нагрузки, устойчивы перед кислотными и щелочными средами.

Если чугунные изделия почти прекратили применять, а пластиковые подходят больше для эксплуатации в частном строительстве, фибробетон универсален для оборудования любых систем.

Достоинства бетонных лотков:

  • водонепроницаемость, не меняющаяся с годами;
  • отсутствие деформаций при механических и других воздействиях;
  • устойчивость к химическим веществам, коррозии и перепадам температуры;
  • гладкая внутренняя поверхность, препятствующая возникновению засоров;
  • высокий уровень прочности и износостойкости;
  • возможность изготовления изделий любых типоразмеров;
  • монтаж без привлечения спецтехники и высококвалифицированных рабочих.

Еще два немаловажных достоинства — гарантированный срок эксплуатации не менее 50 лет и невысокая стоимость.

Недостатков гораздо меньше: дорогая транспортировка и тяжелый вес.

Инструкция по монтажу водоотводных лотков

Установку системы водоотведения производят в соответствии со строительными нормами и правилами. Схемы и порядок работы выбирают в зависимости от назначения и материала изделий. Рассмотрим, как производится монтаж дренажной конструкции из фибробетонных лотков и пескоуловителей.

Этап 1 — подготовительные работы


Перед началом работ проверяют основание, на которое планируется монтировать лотки и другие элементы системы. Несущая способность грунта иногда определяет, желоба из какого материала лучше использовать.

Затем производят разбивку системы на сегменты, выполняют разметочные работы: устанавливают места монтажа опорных точек системы, между которыми будут располагаться лотки: пескоуловителей, заглушек, выпусков, сборных коллекторов и колодцев.

Дальше действуют по плану:

  • Подготовка траншеи с учетом размеров желобов, бетонной обоймы и массы гравийной подсыпки.
  • Укрепление стенок канавки с учетом глубины и свойств грунта.
  • Устройство дренажной «подушки». Элементарный вариант — 10-сантиметровая гравийная подсыпка.
  • Уплотнение основания под укладку лотков.
  • Заливка бетона для оборудования обоймы.

Инженерное оборудование допускается к установке только после того, как обойма наберет не менее 30 % прочности.

Этап 2 — установка лотков и пескоуловителей


По правилам, монтаж начинают с опорных точек, то есть оборудуют места выпуска, устанавливают пескоуловители и другие элементы, которые в дальнейшем планируется соединить лотками.

Затем поочередно укладывают лотки. Для статичности их закрепляют на бетонном основании, и в местах стыковки также фиксируют бетонными маяками.

Желоба подключают к основной магистрали через пескоуловители, соединенные с колодцами гладкостенными трубами.

Порядок установки лотков для линейной системы водоотведения частного хозяйства выглядит проще:

  1. Производят разметку — с помощью колышков и бечевки «рисуют» на земле схему линейной системы, которая представляет собой, чаще всего, ломаную линию.
  2. Подбирают изделия по внутреннему диаметру, учитывая требуемую пропускную способность.
  3. Вырывают траншею, по размерам на 30-40 см шире и 15-20 см глубже габаритов лотков.
  4. Укрепляют траншею с помощью гравийной подсыпки.
  5. Устанавливают сначала пескоуловители, затем лотки.
  6. Для фиксации элементов зазоры в траншее заливают бетоном.

Чтобы система работала, по всей длине соблюдают угол наклона и стараются, чтобы прямых участков было как можно больше, а поворотов — меньше.

Этап 3 — заключительные мероприятия


В конце, когда установлены все элементы водоотводной системы, проверяют уровень монтажа. Водоприемная решетка которой закрывают лоток сверху, должна на 4-5 мм быть ниже, чем примыкающее покрытие или поверхность земли.

Для разных классов нагрузки предполагается различное обустройство обоймы. Например, для зон А 15 или В 125 допускается неполное бетонирование, а для D 400 или Е 600 — обязательная заливка на всю высоту с фиксирующими стержням в основании.

Напоследок необходимо проверить подключение системы к коллектору, прочность соединения на стыках. Если в дальнейшем планируется асфальтирование прилегающей территории, следует обеспечить сохранность бетонных лотков и не допускать наезд спецтехники на элементы водоотводной системы.

Нужно помнить, что водоотводным конструкциям требуется регулярный уход. Правильный монтаж — одно из условий удобной эксплуатации и, если потребуется, быстрого ремонта.

Особого внимания система требует в межсезонье, когда в результате таяния снегов в каналы попадает большое количество грунта и мусора. Водопропускные способности снижаются или вовсе исчезают из-за засоров. Чтобы этого не происходило, нужно решетки располагать так, чтобы их было легко снимать для профилактической или аварийной чистки.

Как заделывать стыки и примыкания

Одно их требований к устройству линейной системы — монолитность. Лотки нужно соединить так, чтобы жидкость не просачивалась в стыках.

Для создания герметичности каналов действуют согласно следующим правилам:

  • подбирают морозо-и водостойкий материал для заделки, а если систему монтируют в агрессивной среде, то он должен противостоять и химическим воздействиям; пример — одно- или двухкомпонентные герметики для бетона;
  • при небольших классах нагрузки для заполнения стыков применяют цементный раствор или эластичные уплотнители с синтетическими компонентами или с жидким стеклом;
  • при максимальных классах нагрузки заделку выполняют мастиками и уплотнителями с высокой степенью герметизации.

Если планируется примыкание брусчатки, то нужно помнить о деформационном шве с 10-миллиметровой гидроизоляцией. Для асфальта технологический шов такой же ширины дополняется герметиком со шнуром, прокладкой из полиэтилена или битумной мастикой. Бетонирование также сопровождается устройством температурного шва.

Работы с герметиками нужно выполнять строго по инструкции производителя.

Если в регионе уровень осадков высок, а в зимне-осенние периоды к дождевым водам прибавляются талые, линейная система водоотведения просто необходима. Целесообразно создать конструкцию из фибробетонных лотков, которая направит поверхностные воды в колодцы и коллекторы, тем самым защитит тротуары, фундаменты, декоративные элементы ландшафта от размывания.

Инструкция по монтажу лотков

1.Общие положения.

Подбор лотков и пескоуловителей производится в соответствии с классом нагрузки, с учетом количества стоков канализации для собираемой воды.
Подключение к канализации осуществляется при помощи: пескоуловителя, торцевой заглушки горизонтальным выводом, через вертикальную муфту устанавливаемую в дне лотка.
Допускается распиловка лотков для соединения нескольких линий систем поверхностного водоотведения.
Необходимо обратить внимание на герметизацию стыков между лотками.
Погрузка выгрузка лотков осуществляется с помощью специальных гибких ремней или автопогрузчиком.
Монтаж бетонных лотков и пескоуловителей осуществляется с помощью внутренних анкеров (резьбовые отверстия в бетоне) для лотков без стального уголка и для лотков с уголком специальным болтами с проушинами путем их закрепления в резьбовые отверстия крепления чугунных решеток.


2. Монтаж систем поверхностного водоотвода.
2.1. Подготовительные работы :
изучить несущую способность основания и грунта, учесть глубину основания по отметкам дорожного покрытия так, чтобы по окончании монтажа лотков отметка решетки оказалась ниже отметки дорожного покрытия на 3-5 мм, произвести разбивку трассы-системы поверхностного водоотвода и разметку мест установки опорных точек пескоуловителей, выпусков, заглушек.
2.2. Основание :
общим основанием может служить существующее или вновь строящееся основание под любой вид покрытия(асфальт, бетон, тротуарная плитка)
  • несущая способность основания должна обеспечивать восприятие вертикальных нагрузок действующих на лоток
  • если несущая способность основания ниже необходимого значения для обеспечения устойчивости, то усиление производится за счет увеличения толщины бетонной подушки.
2.3. Установка лотков, пескоуловителей :
  • монтаж лотков рекомендуется начинать с опорных точек трассы, т.е. с мест подключения к организованным выпускам,с мест установки пескоуловителей и далее по размеченной трассе
  • установка лотков и пескоуловителей производится встык на подвижный( «живой») бетон
  • лотки следует устанавливать выпуклой торцевой частью(«папой») в сторону предполагаемого направления движения воды
  • размеры бетонной подготовки под лотки определяются по проекту строительства,но не ниже приведенных в таблице № 1
  • лоток и пескоуловитель обязательно бетонируется с двух сторон в соответствии с требованиями проекта строительства, но не ниже требований указанных в таблице № 1
  • пескоуловители ,выпуски и заглушки монтируются согласно проектной схеме системы водоотведения.

ТАБЛИЦА №1

Класс

нагрузки

X, мм Z, мм Y, мм н, мм

A15-

B125

100 150 >100 <50

A15-

C250

100

200

200

>100

>100

<50

<50

A15-

F900

150

A15-

F900

200 200 >100 <50

A15-

F900

200 200 >100 <50


Для зон с повышенной нагрузкой на покрытие D400-E600 - лоток бетонируется на всю высоту боковой стенки с учетом уголка для установки решетки.
В боковые стенки устанавливаются фиксирующие стержни из арматуры А 3 не менее д.8 мм, шагом 500 мм. с каждой стороны лотка.


2.4 Заделка стыков :

  • материал для заделки стыков должен быть водостойким и морозостойким, а при эксплуатации лотков в агрессивных средах стоек к воздействию этих сред

  • при классах нагрузки А15-С250,стыки между лотками заполняются эластичны м уплотнителем или цементным раствором, усиленны м синтетическим связующим, жидким стеклом

  • при классах нагрузки D400-F900,стыки между лотками заполняются герметизирующими уплотнителями и мастиками

  • при эксплуатации лотков в условиях воздействия агрессивных сред рекомендуется применять однокомпонентные или многокомпонентные герметики

  • правильную заделку стыков и сопряжений лотков и других элементов следует производить по инструкции изготовителя герметиков и материалов, использующихся для герметизации.

2.4.1 Указания по применению герметика
  • обрабатываемы е поверхности следует проверить на прилипание и совместимость с герметиком
  • использовать герметик на стыках лотков, продольны х швах , других пазах - применяя только прочный монтажный пистолет для тюбиков до 600 мл.
  • перед вводом герметика очистить стыки лотков, а также удалить с поверхности пыль, грязь, масло, смазки и др.
  • рекомендуется при обработке использовать перчатки и защитные очки
  • вставить трубчатый пакет в пистолет, ввести герметик
  • примыкающую поверхность стыка выравнять с помощью шпателя - раствором для обезжиривания
  • оставить материал затвердеть, время полного затвердевания зависит от температуры и влажности, лишние остатки затвердевшего материала удалить


2.5 Примыкание покрытий :
Любое примыкающее к лоткам покрытие должно быть на 3-5 мм выше решетки. При сопряжении с покрытием должны выполняться следующие требования :

  • при укладке плитки (брусчатки) устраивается минеральный шов (песок,мучка,граншлак) или битумный шов в 10 мм
  • при устройстве бетонного или асфальтового покрытия - устраивается расширительный шов
  • асфальтирование территории следует проводить при надетых на каналы решетках,в процессе асфальтирования решетки рекомендуется накрывать полосой ДВП или другого аналогичного материала. НЕ ДОПУСКАЯ НАЕЗД АСФАЛЬТОУКЛАДЧИКА или катка на бетонные лотки
При бетонном покрытии необходимо предусмотреть температурные швы в соответствии с проектной документацией

  • при примыкании к бордюрном у камню - битумный шов
  • при использовании только бетонных покрытий

Условные обозначения

1 — Основание
2 — Подстилающий слой

3 — Покрытие

4 — Минеральный или битумный шов

5 — Деформационный шов

6 — Бетон

7 — Дорожное покрытие из бетона


4. Резка лотков
В случае соединения каналов под углом,лотки и решетки необходимо распилить и стыковать, Распиливать каналы следует ручной пилой с алмазным диском,с учетом угла стыковки смежных изделий.


5. Техобслуживание и чистка пескоуловителей - 3 раза в месяц


6. Техобслуживание и чистка лотков - по мере загрязнения не реже 2 раза в год


Водоотводные лотки пластиковые и бетонные с решеткой: установка, конструкция и монтаж

Водоотводные лотки – пластиковые, бетонные или чугунные – используются в процессе строительства дренажных систем поверхностного типа. Причем в таких системах лоток «работает» как водосборный канал, улавливающий сточные воды. Поэтому его монтируют и у дорожного бордюра, и под сточной трубой, и у торца кольцевой отмостки.

И в данной статье мы рассмотрим типовые разновидности лотков, дополняя обзор сортамента рекомендациями по применению таких водосборников в линейных водоотводах.

Водоотводные лотки

Типовая конструкция водоотводного лотка

Типовой лоток сконструирован в виде литого П-образного канала, открытую грань которого закрывают чугунной решеткой.

Причем согласно европейскому стандарту EN 1433 существует, по крайней мере, четыре разновидности подобных водоводов:

Виды лотка
  • Лоток сточный, исполняемый в форме прямолинейного желоба, принимающего воду по всей длине (исполнение I монтируется без обмуровки и фундамента, исполнение  М – монтируют на подсыпку, и оснащается собственным фундаментом).
  • Лоток коробчатый – П-образный желоб, верхняя часть которого забрана съемной решеткой. Этот элемент защищает пропускной канал лотка от крупных предметов, смываемых в желоб сточными водами.
  • Щелевой лоток – квадратная балка с круглым сквозным отверстием вдоль центральной оси, в верхней части которой прорезана щель, открывающая доступ к стоку. Причем щель может быть и продольной сплошной и прерывистой. Такой лоток может заменить коробчатый аналог с решеткой.
  • Лоток бордюрный – щелевой желоб с Г-образным  выступом в верхней части, «прикрывающим» щель в корпусе лотка.

Такие лотки можно монтировать не только под водостоками, но и у бордюров садовых дорожек. Ну а самые прочные изделия можно установить в аэропортах, на скоростных магистралях и на стоянках большегрузного автотранспорта.

Сортамент водоотводных лотков

Лотки водоотводные ACO GALA G 100

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые  лотки производят из  термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун)  или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

Пластиковый водоотводный лоток

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна. Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

  • Длина – один метр.
  • Ширина – от 0,14 до 0,5 метра.
  • Высота – от 0,06 до 0,79 метра.
  • Условный диаметр – от 0,1 метра.

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

Лоток водоотводный бетонный с решеткой щелевой чугунной

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

Основные габариты бетонных лотков:

  • Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
  • Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
  • Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Лоток водоотводный чугунный

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

  • Максимальная длина – 500 миллиметров
  • Наибольшая ширина – 200 миллиметров.
  • Толщина решетки – не менее 50 миллиметров.
  • Пропускное отверстие – не менее DN100.

Установка водоотводных лотков: основные правила

Монтаж водоотводных лотков это очень ответственная операция. Ведь поверхностная дренажная система находится в досрочно сложном грунте, в состав которого входит и супесь и плодородная почва. То есть, на высокую опорную способность можно и не рассчитывать.

Схема монтажа водоотводного лотка

К тому же, такой грунт промерзает на 1-1,2 в глубину практически каждую зиму. Поэтому на опорную поверхность лотка будет действовать еще и деформация пучения, выталкивающая изделие из почвы.

Именно поэтому при монтаже водоотводных лотков стоит руководствоваться следующим сводом правил:

Водоотводные лотки с разной пропускной способностью
  • Во-первых, подбираете лоток по пропускной способности, исходя из среднемесячной нормы осадков, увеличенной на 25 процентов.

  • Во-вторых, выбирайте оптимальный вариант конструкции лотка и материал, из которого будет изготовлено изделие, по месторасположению желоба. Ведь бордюрный лоток не годится на аэродроме (исходя из прочностных характеристик). В свою очередь, аэродромный лоток не подойдет к домашней ливневой системе (исходя из экономических соображений).
  • В-третьих, минимальный уклон погонного метра лотка – 10 миллиметров.
  • В-четвертых, не скупитесь на подложку – монтируйте лоток хотя бы на 10-сантиметровую песчано-гравиевую подсыпку, а лучше – на 10 сантиметровую подсыпку из щебенки. Такая «подушка» улучшит прочностные характеристики грунта и частично нивелирует деформацию пучения.
  • В-пятых, решетки из нержавеющей стали легче монтировать (они весят меньше чугунного варианта). К тому же, они прослужат дольше аналога из серого или ковкого чугуна.
  • В-шестых, в системе должен присутствовать пескоуловитель – единственная защита водоотвода от заиливания.
  • В-седьмых, решетку нужно зафиксировать с помощью особого механизма с винтовым замком.

Следуйте этим рекомендациям, и ваш водоотвод прослужит вам очень долго.

Линейный водоотвод из водоотводных лотков

Сам процесс сборки водоотвода на основе дренажных лотков реализуется следующим образом:

Линейный водоотвод из водоотводных лотков
  • Вдоль бордюра или в ином месте, выбранном проектировщиком, маркируется осевая линия будущего водоотвода. Для этого достаточно задействовать колышки и бечевку.
  • После этого запрашиваются данные метеорологических наблюдений, и на основе этой информации определяется среднедневной объем стоков, по которому и подбирают пропускной диаметр желоба.
  • По пропускному диаметру определяют модель и внешние габариты водовода.
  • На основании этих габаритов, увеличенных на 30-40 сантиметров, определяется объем выемки грунта (размеры траншеи). Причем глубина траншеи будет на 10-15 сантиметров ниже высоты лотка. Ведь его край, после монтажа, должен располагаться ниже нулевого уровня хотя бы на 5 миллиметров.
  • На следующем этапе роется траншея, утилизируется отобранный грунт и формируется подсыпка, с помощью которой очерчивают уклон и укрепляют дно «котлована»
  • Далее в траншею закладывают водоотводные лотки и пескоуловители. Причем крайний уловитель подключают трубой DN100 к основной (глубинной) дренажной системе.
  • После этого в пространство между стенкой траншеи и лотком заливают бетон, фиксирующий водоотвод на выбранном месте.

Такой водоотвод монтируют вдоль центральных дорожек на участке, проложенных между воротами и входом в жилище. Кроме того, кольцевой водовод «обводят» вокруг отмостки, защищающей грунт от дождевых стоков. Причем пристенный водоотвод можно собрать из пластика, а дорожный «складывают» только из бетонных блоков.

марки, устройство и установка лотков

Система водоотвода является незаменимым инженерным сооружением на любом объекте. С ее помощью можно обеспечить и контролировать качество отведения жидкости с участка, например в канализацию. Для организации такой системы удобно применять бетонные дренажные лотки. Правильное размещение таких желобов позволяет обеспечить эффективный сток жидкости во время таяния снежных масс и осадков, что позволяет значительно улучшить качество грунта.

Удобнее всего выполнять установку бетонных водоотводных лотков на этапе строительства объекта. Они обеспечивают надежную защиту основания сооружения, а также подвалов и цокольных этажей от разрушений грунта, что позволяет значительно продлить срок службы здания.

Бетонные лотки для отвода воды обладают следующими достоинствами:

  • невосприимчивость к химически агрессивным средам;
  • стойкость к коррозионным процессам;
  • отличные прочностные характеристики;
  • устойчивость к температурным колебаниям;
  • гладкость поверхности способствует быстрому отведению жидкости;
  • экологическая чистота и безопасность;
  • низкие финансовые затраты на устройство системы;
  • продолжительный эксплуатационный период – более пятидесяти лет.

Бетонные лотки для водоотвода не имеют «конкурентов» по степени прочности, так как они могут выдерживать внешние нагрузки, достигающие девяноста тонн. Производятся с использованием цемента. Бетонные лотки обычно размещаются в канавах, а также для отведения ливневых осадков в канализацию.

Водоотводные бетонные лотки: марки и серии

При устройстве системы водоотведения нужно создать проект, а также выполнить замеры. Подходящие бетонные изделия подбираются с учетом характеристик почвы, а также проектной нагрузки. Помимо этого, нужно определить оптимальную глубину залегания элементов. При выборе подходящей модели лотков нужно обратить внимание на:

  • Марку бетона, из которого они произведены. Наиболее востребованными являются изделия, выполненные из марок не ниже М500.
  • Технологию изготовления. Они производятся методом вибропрессования или вибролитья.
  • Форму и конструктивные особенности. Например, при создании протяженных систем удобно использовать телескопические бетонные лотки для водоотведения.

Основные этапы устройства системы и укладки лотков:

  • Подготовка траншеи. Правильнее всего создавать каналы под углом, чтобы обеспечивался самоотвод жидкости. Обратите внимание: ширина создаваемой траншеи должна быть на двадцать сантиметров больше размера используемых лотков.
  • Засыпка дна созданных траншей песком с последующей утрамбовкой. Поверх него заливается десятисантиметровый слой бетонного раствора, и только после этого на созданное основание производится укладка лотков. При проведении работ на пучинистых грунтах необходимо укрепление конструкции с помощью проволоки или стальных прутьев.
  • Укладка лотков. Удобнее всего начинать ее с максимально высокой точки траншеи. Желоба устанавливаются на подушку из бетона, которая еще не застыла. В этом случае обеспечена неподвижность конструкции при воздействии нагрузок.
  • Укладка лотков по заданному уровню. После размещения двух первых элементов следует загерметизировать место их соединения с помощью жгута, изготовленного из эластичного полимера, а затем – залить область бетонной смесью. Между бортиками лотков и канала заливается раствор бетона, а соединения по углам обрабатываются герметиком.

На финальном этапе монтажа выполняют засыпку боковых пространств песчано-гравийной смесью. Ее качественно утрамбовывают. В некоторых случаях данное пространство удобнее заполнить бетонным раствором. На верхних частях дождеприемников размещаются решетки из металла. Для организации систем водоотведения и поверхностного дренажа бетонные лотки подходят идеальным образом, так как правильно созданные системы долговечны, эффективны и требуют минимального обслуживания.

Поделиться ссылкой:

Производим и предлагаем продукцию:

Читайте также:

Все статьи

Построение ландшафта Подпорная стена

подпорных стен Использование

Подпорные стены используются как в коммерческих, так и в жилых целях. Они приобрели популярность за короткий период времени и стали широко использоваться в проектах по озеленению дома, а также в коммерческих ландшафтах.

Подпорные стены можно монтировать самостоятельно, что делает их очень рентабельными.

Подпорные стены окружают домашний сад, чтобы выделить клумбы, патио или элементы двора.Предоставляя функциональное приложение, они также добавляют эстетической привлекательности вашему ландшафту. Правильная установка ландшафтных подпорных стен позволяет использовать наклонные участки при одновременном контроле стока почвы и воды.

подпорной стены Материалы

В то время как подпорные стены изготавливаются из многих типов строительных материалов, ландшафтная подпорная стена с использованием системы подпорных стеновых блоков является популярным выбором из-за простоты установки. Блоки изготавливаются из цемента и легких заполнителей.

Существуют системы стеновых блоков различной конструкции. Показан традиционный блок. Свяжитесь с вашим поставщиком, чтобы узнать о наличии и стоимости для вашего региона.

Соображения

следующие моменты необходимо учитывать при планировании установки подпорной стены:

  • Стены высотой более 4 футов, следует использовать ткань с географической сеткой
  • Разные конструкции блоков ограничивают допустимую высоту
  • Используйте фильтровальную ткань поверх влажной или сухой почвы, затем засыпьте гравием.
  • Обеспечьте хороший дренаж с помощью засыпки, дренажного трубопровода, фильтровальной ткани или дренажных отверстий
  • Всегда засыпать между слоями
  • Следуйте рекомендациям производителя

Установка подпорных стенок

Ниже приводится сделай сам руководство по установке подпорных стен с использованием разработанной системы блока.

1. Инструменты и оборудование

  • Сначала прочтите все руководства, инструкции и правила техники безопасности, предоставленные вашим производителем.
  • Защитные очки
  • Молот
  • Резиновый молоток
  • Лопата или обратная лопата
  • Зубило для колки по камню
  • Электропила с алмазным диском
  • Уровни
  • Силовой трамбовщик или ручной уплотнитель
  • Рулетка
  • 3-х футовый кусок 2 x 4
  • 6-футовый кусок 2 x 6
  • Колья и веревка

2.План и план

Спланируйте свой проект для участка, на котором будет проходить подпорная стена. Возможно, вам придется проконсультироваться с опытным установщиком, особенно если ваша подпорная стена превышает 4 фута.

Размер вашей стены зависит от размера и формы вашего помещения. Составьте карту и измерьте свой макет, используя колья и туго натянутую веревку. При установке изогнутой подпорной стенки, использовать садовый шланг и спрей краска для метки и наметить изогнутый радиус.

3. Раскопки

Подготовка основания, на котором первый слой блока должна быть помещена имеет решающее значение для построения хорошо помещенной стабильно подпорной стенки.При рытье траншеи нижний ряд блоков должен быть заглублен примерно на 1 дюйм на каждые 8 ​​дюймов высоты стены. Это обеспечивает прочность и стабильность вашей подпорной стенки. После этого следует убедиться, что траншея ровная и уплотненная.

4. Основной материал

Основной материал должен состоять только из угловатых частиц с острыми краями, таких как минус гравий. Дробленый гравий различного размера с мелкой фракцией способствует надлежащему уплотнению. Круглые камни, такие как мелкий гравий валки и смещать под давлением, что приводит к отказу подпорной стенки.

Уложите в траншею слой измельченного основного материала толщиной 4-6 дюймов. Затем уплотните его и выровняйте с помощью ручного или механического уплотнителя.

6-футовый кусок 2 x 6 вместе с уровнем полезен для стяжки основного материала, чтобы получить ровное основание.

5. Компактный

Используя соответствующий тип уплотнителя для вашего участка с приводом или ручным управлением, выровняйте и уплотните основной материал. Это так важно; основание должно быть настолько компактным, чтобы при ходьбе по нему не было никакого сдвига.

6. Песок для подстилки

После этапа уплотнения разложите слой крупного песка толщиной 1 дюйм или 1 дюйма без гравия. Этот слой используется для подстилки первого слоя стеновых блоков.

7. Создание струнной линии

При строительстве прямой стены проведите струнную линию вдоль обратной стороны того места, где будет размещен первый слой блоков. Это поможет убедиться, что стена ровная. Очевидно, это не сработает при строительстве изогнутой стены.

8. Положите первый ряд

Положите первый ряд блоков на основной материал.

Блоки укладывать так, чтобы их края соприкасались. Следите за тем, чтобы блоки были на одном уровне друг с другом со всех сторон; спереди назад и из стороны в сторону.

Используйте резиновый молоток, чтобы установить каждый блок на место. Проверьте уровень каждого блока, используя маленький уровень спереди назад, из стороны в сторону. Если не выровнен, выровняйте блок, приподняв и поместив небольшое количество подстилки под соответствующую нижнюю сторону.Сбросьте блок резиновым молотком.

Также рекомендуется использовать 3-футовый кусок 2 x 4 для проверки уровня из стороны в сторону на последних 3 установленных блоках.

Не торопитесь с этим шагом. Это очень важно для создания прочной стены с хорошим внешним видом. Если этот первый слой неровный и плотно уложен, оставшийся проект стены будет отражать любые дефекты.

9. 2 и и последующие строки

Второй и последующие ряды должны располагаться в шахматном порядке таким образом, чтобы блок, устанавливаемый на нижний ряд, перекрывал линию стыка.

Используйте стамеску по камню или алмазную пилу, чтобы разделить блок пополам.

Этот блок ½ размещается таким образом, чтобы создать правильный интервал для следующего полного блока, гарантируя, что он охватывает стык в ряду, на котором он опирается. Стр3

10. Засыпка

После каждой строка будет завершена, вы должны использовать засыпка для укрепления подпорной стенки.

Дробленый гравий используется для засыпки задней и боковых сторон ваших блоков. Это делается по завершении каждого ряда.Обратная засыпка способствует оттоку воды.

Уплотните засыпку перед тем, как приступить к следующему ряду блоков. Вы должны очистить и подметать верхнюю часть каждого ряда перед размещением следующего ряда блоков, поскольку требуется лишь небольшое количество рыхлого материала, чтобы следующий блок не сидел на месте.

11. Укупорка

Настенное покрытие рекомендуется, но не требуется для подпорных стен. Покрытие помогает защитить подпорные стены от погодных условий и эрозии. Есть несколько вариантов укупорочного материала.Для некоторых типов систем подпорных стеновых блоков существуют соответствующие облицовочные камни, разработанные в соответствии с конструкцией стенового блока. Помимо различных изделий из бетона, на выбор предлагаются различные виды плоского камня или плитного камня.

Обычно укупорочный материал приклеивается на место с помощью клея, аналогичного строительному клею, но сделанного специально для каменных изделий. Обычно материал стен должен быть сухим, чтобы обеспечить хорошую адгезию.

Разложите крышки, отрежьте их по мере необходимости, приклейте на место строительным клеем, и все готово.

Дренажные системы

Дренажные решения Перейти к основному содержанию
  • Наша компания
  • Служба поддержки
  • Инвесторам
  • Карьера
  • Соединенные Штаты
  • Продукты Продукты
    • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
      • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
      • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
      • Предохранители обратного потока Предохранители обратного потока
      • Системы газового подключения Системы газового подключения
      • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
      • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
      • Смесительные клапаны Смесительные клапаны
      • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
      • Клапаны понижения давления Клапаны понижения давления
      • Предохранительные клапаны Предохранительные клапаны
      • Запорные клапаны Запорные клапаны
      • Вся сантехника и контроль потока Вся сантехника и контроль потока
    • Решения по качеству воды Решения по качеству воды
      • Решения для кондиционирования Решения для кондиционирования
      • Решения для дезинфекции Решения для дезинфекции
      • Решения для фильтрации Решения для фильтрации
      • Инструментальные решения Инструментальные решения
      • Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
      • Сбор дождевой воды Сбор дождевой воды
      • Детали и аксессуары для качества воды Детали и аксессуары для качества воды
      • Все качество воды Все качество воды
    • Дренажные решения Дренажные решения
      • Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
        • Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
          • Спецификация Дренаж Спецификация Дренаж
            • Очистки Очистки
            • Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
            • Держатели приспособлений Держатели приспособлений
            • Полы и трапы Полы и трапы
            • Зеленые водостоки Зеленые водостоки
            • Перехватчики Перехватчики
            • Сливы с парковочной площадки Сливы с парковочной площадки
            • Кровельные водостоки Кровельные водостоки
            • Весь дренаж Весь дренаж
          • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения

            Стоимость бетонного ландшафтного бордюра

            Не позволяйте вашему бюджету на реконструкцию зашкаливать из-за скрытых сюрпризов - узнайте, какова средняя стоимость установки бетонного ландшафтного бордюра в вашем почтовом индексе, используя наш удобный калькулятор.Если вы ищете разбивку по стоимости бетонных материалов для ландшафтных бордюров на 2021 год и возможную стоимость установки, вы попали в нужное место.

            Как опытный лицензированный подрядчик по благоустройству дома, я знаю из первых рук, сколько это должно стоить для разных уровней - от базового, лучшего и, конечно, самого лучшего. Оценщик бетонных бордюров предоставит вам актуальные цены для вашего района. Просто введите свой почтовый индекс и площадь в квадратных футах, затем нажмите «Обновить», и вы увидите разбивку по стоимости установки бетонного ландшафтного бордюра в вашем доме

            Пример: площадь 10 x 10 = 100 квадратных футов.

            Бетонные бордюры - цены и контрольный список затрат на установку

            • Ожидайте, что цены на бетонные бордюры будут колебаться между различными компаниями - у каждой компании свои эксплуатационные расходы и накладные расходы.
            • Постарайтесь узнать цены в конце осени, в начале зимы - вы должны ожидать агрессивных ценовых скидок, ожидая спада подрядчика.
            • Постарайтесь уложиться в бюджет и дополнительно на 7-15% больше, чем рассчитывает наш калькулятор для затрат на бетонные бордюры.
            • Посетите все магазины, где продаются бетонные бордюры вашей марки, и постарайтесь договориться о более выгодной цене с каждым поставщиком - я экономлю в среднем 20%.
            • Установка бетонного ландшафтного бордюра - непростая задача, которая может вызвать у вас боль в спине. Возможно, вам будет более выгодно нанять подрядчика по бетонным работам или каменщиков, которые выполнят за вас работу. Бетонные подрядчики или компании-каменщики всегда будут предлагать более выгодные цены на бетонные бордюры для ландшафта - экономия вашей спины и дополнительных затрат на материалы для бетонных ландшафтных бордюров, так что присмотритесь к магазинам, спросите своих соседей, могут ли они кого-нибудь порекомендовать.

            Посмотрите другие стили бетона, цены и многое другое: штампованные, окрашенные, цветные и узорчатые бетонные системы

            • Цветные, окрашенные и герметизирующие составы
            • Штампованные и узорчатые
            • Бетонные бордюры и подушки
            .

    About the author

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
