Монтаж водогрейных котлов: Монтаж котлов водогрейных КВ, КВр

Монтаж котлов водогрейных КВ, КВр

Монтаж водогрейного котла осуществляется согласно «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см²), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)» и СП 89.13330.2016 «Котельные установки»

Выбрать Водогрейные котлы в каталоге завода

Цена от 230 000

Размещение котла и оборудования в котельной

Монтаж водогрейного котла может быть выполнен в здании котельной или внутри производственных помещений. Во втором случае необходимо отделить помещение с установленным тепловым оборудованием стеной выполненной из огнестойкого материла. Высота перегородки должна быть 2000 мм или выше высоты котла. Расстояние от котла прочего оборудования котельной и стен помещения регламентированы:

• От фронта котла не менее 3 м
• В случае установки двух котлов друг напротив друга расстояние между ними не менее 5 м
• От задней стенки котла до стены не менее 1 м
• Расстояние межу стенкой котла с установленными дренажами, дверками для очистки и прочее не менее 1,5 м
• Расстояние между боковой частью котла, не требующей обслуживания, не менее 0. 7 м

Схема водогрейной котельной с котлами КВр

Если перед котлом монтируется вентилятор или насосы, то расстояние свободных проходов оставляется от 1.5 м

Монтаж водогрейного котла на твердом топливе необходимо выполнять учетом места для хранения запаса угля или дров перед его фронтом, при этом остающийся проход должен быть не менее 1,5 м.

Монтаж водогрейного котла задание под фундамент

Фундамент водогрейного котла КВр

Фундамент выполняется в соответствии инструкцией в паспорте котла. Для каждой модели котла данное задание является индивидуальным. В случае если у вас в котельной ровный бетонный пол, способный выдержать нагрузки, указанные в руководстве, отдельно под котел изготавливать фундамент не потребуется. Неровности пола можно устранить, применив закладные детали. Главное, чтобы котел был смонтирован ровно.

Монтаж запорной арматуры и контрольно-измерительных приборов на котле

Установка КИП на входе в котел

Контрольно-измерительные приборы на входе в котел (манометр и термометр) монтируются сразу после фланца котла и до затвора или задвижки, как это изображено на рисунке.

Установка КИП на выходе из котла

Контрольно-измерительные приборы и приборы безопасности на выходе из котла – манометр, термометр и предохранительный клапан — монтируются сразу после фланца котла и до запорного органа – затвора или задвижки, как это изображено на рисунке.

Водогрейные котлы мощностью 400 КВт и менее оборудуются одним предохранительным клапаном.

Водогрейные котлы мощностью более 400 КВт должны иметь не менее чем два предохранительных клапана диаметром каждого не менее 40 мм.

Число и диаметр предохранительных клапанов определяют расчетом, расчет прилагается к паспорту котла и является обязательным обоснованием безопасной работы котла. Наиболее распространенные модели клапанов для котлов КВ 17с28нж и OR.1832. При установке на котле двух предохранительных клапанов один из них — контрольный. Контрольный клапан должен иметь защиту, не позволяющую обслуживающему персоналу котельной регулировать клапан, но не препятствующею проверке его состояния.

Предохранительные клапаны должны иметь отводные трубы для защиты персонала от ожогов при срабатывании клапанов. Обводные трубы должны быть выведены за пределы помещения и защищены от промерзания. На сливных устройствах устанавливать запорные устройства категорически запрещено.

Для дренирования котла устанавливаются вентили, дренируемая вода собирается в спускные трубопроводы.

Для выпуска воздуха из котла в верхних точках устанавливаются вентили или воздушники. Горизонтальные участки трубопроводов в котельных должны иметь уклон не менее 0,004, тепловые сети должны иметь уклон не менее 0,002.

Монтаж вентилятора поддува и газоходов котла

Монтаж газоходов в котельной

Воздуховод с шибером для подачи вентилятором воздуха для горения топлива в котле монтируется в соответствии с планировкой оборудования. Вентилятор поддува может быть подключен справа или слева, в передней или задней части воздушного короба топки, на эффективность горения это не влияет.

Газоход монтируется выходному отверстию водогрейного котла при помощи сварки и далее направляется к золоуловителю или дымососу и далее врезается в дымовую трубу.

Подключение насосов

Насосы и прочее вспомогательное оборудование монтируются по проекту и в соответствии с рекомендациями заводов изготовителей.

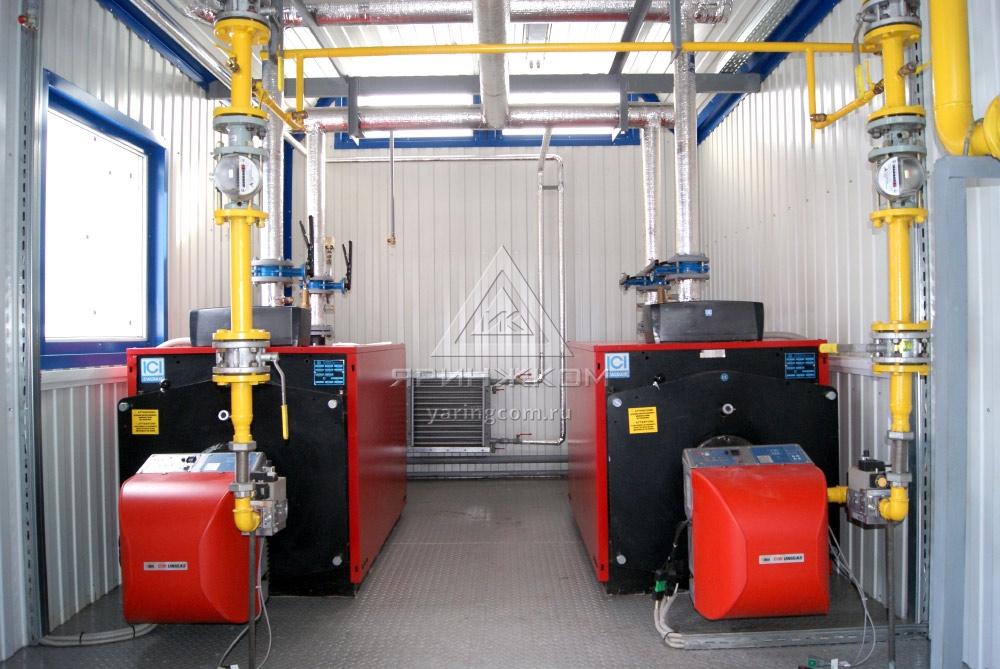

Монтаж водогрейного котла в котельной

Пример монтажа водогрейного котла в котельной со всем комплексом вспомогательного оборудования в котельной – тепловая схема приведены на чертеже.

Монтаж водогрейного котла включает в себя также и автоматику безопасности котла, которая отвечает за безопасность, сигнализацию, автоматическое регулирование и контроль работы котельной установки. Мы рекомендуем при монтаже водогрейных котлов устанавливать серийно изготавливаемые сертифицированные средства автоматики котельной заводского изготовления.

После окончания всех монтажных работ необходимо провести промывку системы и гидравлические испытания котла и трубопроводов давлением не более 1,5 Рраб.

Наш завод выполняет монтаж водогрейных котлов и котельного оборудования только собственного производства.

【Установка водогрейных котлов 】 — Котлотех

Приблизительное время чтения: 5 минут

Содержание:

Водогрейные котлы устанавливают для отопления помещений. Их главное преимущество в том, что они могут быть установлены там, где центральное отопление отсутствует.

Водогрейные котлы вырабатывают тепло от сжигания топлива и передают энергию тепла теплоносителю, то есть воде.

Монтаж водогрейных котлов

Монтаж водогрейных котлов должны проводить специалисты в сфере промышленной безопасности.

Установка котельных агрегатов должна полностью отвечать инструкциям по монтажу, техническим нормам и действующим распоряжениям.

Монтаж отопительного оборудования производится в зависимости от вида котла.

Монтаж водогрейного котла состоит из нескольких этапов:

• установка котла, выравнивание его положения;
• установка нижней части контроллера;
• монтаж дымовой трубы;
• монтаж вытяжного вентилятора;
• монтаж элементов управления.

Особенности выполнения этапов монтажа

При выполнении установки отопительного оборудования необходимо обеспечить открытый доступ воздуха к агрегату.

Котел устанавливается в горизонтальном положении. Регулировка положения осуществляется ввинченными снизу котла регулируемыми опорами. Дымовая труба должна быть возле котла.

При монтаже нижней части контроллера нельзя перегибать капиллярную трубку. В упаковке контроллера находятся датчик температуры воды в котле и крепежные винты.

При монтаже дымохода, его труба крепится к вытяжной горловине. Крепление производится заклепкой или болтом. Длина дымохода должно быть более 1,5 метров.

При монтаже вытяжного вентилятора необходимо вынуть его из упаковки вместе с прокладками периметра вентилятора. Прокладки помещаются на сборнике выхлопных газов.

Прокладки соединяются с вентилятором при помощи гайек с крыльями. Затем прикручивается ручка с кабелями на винт крышки сборника выхлопных газов.

Для производства монтажа элементов управления необходимо отделить верхнюю панель от котла. Ручка и датчики термостата просовываются через специальное отверстие в верхней панели.

Панель управления крепится к верхней панели котла гайками-барашками. Датчики термостата вставляются в погружные гильзы в задней верхней части котла и крепятся пружиной. Ручка прикручивается к задней стенке водогрейного агрегата.

Подключение водогрейного котла

Все работы по подключению должен производить мастер с соответствующим опытом. Подключение котла выполняется в несколько приемов:

• электрическое подключение;
• работы по подключению на стороне дымохода;
• работы по подключению со стороны подачи газа;
• работы по подключению на стороне греющего контура;
• работы по подключению аварийных линий.

Водогрейный отопительный агрегат подключается к электрической сети с помощью кабеля с вилкой.

Подключение дымохода должно выполняться по более короткому пути, без перегибов. Необходимо высверливание измерительного отверстия в трубе дымохода и устройство его теплоизоляции. Требуемый диаметр измерительного отверстия – 10 мм.

Подключение водогрейного котла со стороны подачи газа должно быть в соответствии с TRGI ’86/96 и TRF 1996. При этом, патрубок подключения газа – R 0,5. Далее необходимо произвести монтаж реле контроля давления газа.

Для работы на природном газе важно правильно произвести его настройку, так как изначально реле контроля давления настроено для эксплуатации на сжиженном газе. Проводится испытание на герметичность, а воздух из линии подачи газа удаляется.

Для подключения на стороне греющего контура необходимо сначала тщательно промыть систему отопления и произвести подключение отопительных контуров.

Обмуровка водогрейных котлов

Обмуровка водогрейных котлов должна проводиться с соблюдением всех технологических норм. Существует несколько видов обмуровки:

• облегченная;
• натрубная;
• щитовая.

Натрубная обмуровка выполняется из трех слоев: жароупорный бетон, теплоизоляционный бетон или перлитоцементные плиты, газонепроницаемая обмазка. Крепится такая обмуровка к поверхностям нагрева котла.

Облегченная обмуровка водогрейных котлов выполнятся из штучных теплоизоляционно-огнеупорных изделий. Крепление облегченной обмуровки водогрейных агрегатов производится к каркасу котла.

Крепление щитовой обмуровки производится к каркасу блоков поверхности нагрева или непосредственно к каркасу котла. Уплотнительный слой в виде обмазки можно заменить обшивкой, которая сделана из стального листа.

В обмуровке водогрейных котлов применяется жаростойкий бетон из портландцемента или из глиноземистого цемента. Теплоизоляционный бетон изготавливают из асбеста 5 или 6 сорта, диатомовой крошки и портландцемента.

Уплотнительная обмазка состоит из распушенного асбеста 5 сорта, огнеупорной глины, шамотного порошка и связующего элемента. В качестве связующего элемента может выступать портландцемент, жидкое стекло или каустический магнезит.

Установка водогрейных котлов – дело для профессионалов в этой области.

Существуют нормы и специальные распоряжения по установке котлов, выполнение которых обязательно, так как от этого зависит качество работы водогрейного котла, длительность его эксплуатации и безопасность.

Как установить бойлер

Автор ronstik из Shutterstock

Когда дело доходит до отопления вашего дома, бойлер является энергоэффективным и экологически безопасным решением. Холодная вода проходит через котел по нагретым трубам, где затем распределяется по дому в виде горячей воды или пара. Это экономичный вариант. Однако у многих домовладельцев нет котла. Вместо этого у них старая, устаревшая система водяного отопления. Мы хотели бы помочь вам изменить это. Если вы хотите установить котел, мы рекомендуем нанять профессионального сантехника для выполнения этой работы. Вот как работает процесс установки!

Шаг 1 – Расположение

Расположение вашей новой котельной так же важно, как и выбранная вами модель. Сам котел должен быть достаточно близко к водопроводу, газопроводу, электрической розетке и дымоходу для вентиляции, о чем мы подробно поговорим позже. Земля или пол также должны быть ровными.

Этап 2 – Развязка котла

Здесь слово «развязка» означает добавление соответствующих труб к системе котла. Для этой задачи вам понадобится гаечный ключ. Сначала добавьте циркулярный насос непосредственно в котельный агрегат, затем добавьте ниппель стояка. Это позволит вам добавить правильные трубы для подачи воды по всему дому. Прикрепите нужное количество ниппелей стояка, затем прикрепите каждую трубу, соответствующую различным зонам в вашем доме. Вам понадобится ключ, упомянутый ранее!

Шаг 3. Подающая и обратная трубы

Установив надлежащие трубы, вы можете перейти к подаче и возвратной трубе. Как правило, циркуляционный насос располагается на возвратной стороне котла, а контроль потока – на стороне подачи. Вы затяните гайки с помощью гаечного ключа, прикрепите котел к баку с горячей водой и используйте медную трубу и правильные фитинги.

Шаг 4 – Установка дымохода

Мы упомянули присоединение дымохода. Ну, мы в этой точке. Котел должен быть правильно вентилирован. Эта вентиляция осуществляется через дымоход или дымовую трубу. Мы рекомендуем трубу из листового металла для соединения котла с дымоходом или дымовой трубой. Просверлите несколько отверстий и прикрепите его металлическими винтами для надежной фиксации.

Шаг 5 – Подсоединение газопровода

Теперь ваш новый котел не может работать без источника топлива. Если вы используете газовый котел, как и большинство домовладельцев, вам необходимо правильно подключить газовую линию. Если вы используете природный газ, вы хотите подключить трубу с черной резьбой. В инструкции к котлу должны быть более подробные инструкции по правильному подключению газовой линии.

Шаг 6. Запустите ее!

Наконец, после того, как все соединения выполнены и расположены должным образом, пришло время запустить котел. Пришло время узнать, окупится ли ваш тяжелый труд. Откройте водопроводную линию, чтобы котел наполнился. Вам не нужно беспокоиться о давлении, так как автоматический клапан подачи обеспечит вас. Но для следующего шага вам обязательно понадобится профессиональный сантехник. Специалист правильно запустит котел и проверит выход CO2 — важный вопрос безопасности — а также при необходимости внесет соответствующие коррективы.

Эксперт по расписанию установка котла с сантехникой Рика по телефону 203-874-6629!

• Опубликовано 8 августа 2018 г.
• Категория: Бойлеры

Профессиональная установка водонагревателя | Aire Serv

Водонагреватель является одним из самых важных крупных приборов в любом доме.

Убедитесь, что у вас есть подходящее устройство для работы и что оно установлено безопасно необходимо для краткосрочной и долгосрочной функции воды обогреватель. В Aire Serv мы понимаем важность качественного водонагревателя. монтаж. Читайте дальше, чтобы узнать все, что вам нужно знать о установлен новый водонагреватель.

Установка водонагревателя

Может быть, вы хотите установить водонагреватель в новостройке? дома или вы добавляете систему в хозяйственную постройку или сезонный коттедж. Возможно, вы даже подумываете добавить дополнительный подогрев воды Система для удовлетворения потребностей большой семьи. В любом случае, ваш местный Aire Serv готова помочь вам установить систему, которая будет работать лучше всего для вас.

Если вы хотите заменить существующий водонагреватель, кликните сюда.

Наши лицензированные специалисты будут работать вместе с вами и подрядчиками, проектировщиками или архитекторы, чтобы помочь вам выбрать водонагреватель, который лучше всего подходит для удовлетворения потребности вашей семьи.

Возможные варианты:

• Обычный водонагреватель с накопительным баком: Использует большой бак для хранения большого объема горячей воды, 24 часа в сутки. день, 7 дней в неделю.
• Проточный водонагреватель или водонагреватель по требованию: Нагревает воду по требованию с помощью перегретых змеевиков. Танк не нужен! Этот обычно представляет собой удивительно маленькую коробку, крепящуюся к стене в подсобное помещение или кладовая вашего дома.
• Тепловой насос или гибридный водонагреватель: Использует теплообменник для передачи тепла из воздуха для нагрева воды для использования. в твоем доме. Тепловой насос или гибридный водонагреватель занимает значительное объем – не меньше, чем у обычного накопительного бака.
• Солнечный водонагреватель: Получает энергию от солнца. Отличный вариант для домовладельцев, у которых есть солнечные панели или планируют добавить их в свой дом. Как обычная вода нагреватели, водонагреватели на солнечных батареях требуют хорошо изолированного бака для хранения.
• Конденсационный водонагреватель: Конденсационный водонагреватель использует выхлопные газы из других приборы, работающие на природном газе, для нагрева змеевика на дне обычного выглядящего водный танк.

Чаще всего нас просят установить обычные и безрезервуарные водные нагреватели. Однако спрос на тепловые насосы и солнечные водонагреватели растет в районах страны, наиболее благоприятных для их эксплуатации.

Свяжитесь с местным сервисным центром Aire Serv, чтобы поговорить с техническим специалистом о возможностях водонагревателя. Доступный в выбранных местах.

Как установить водонагреватель

Наш процесс установки водонагревателя зависит от типа водонагревателя и источник энергии. Ваш местный лицензированный технический специалист Aire Serv будет ходить вас через процесс установки вашего водонагревателя, но в целом, этот процесс будет состоять из следующих шагов:

1. Выберите соответствующий водонагреватель.
2. Установите электрические или газовые соединения, соединения с водой и соответствующие вентиляция.
3. Установите водонагреватель на место.
4. Подсоедините водонагреватель к электрическим или топливным линиям, водопроводным линиям и вентиляции с помощью соответствующих фитингов и клеев.
5. Открыть водопровод, включить топливо или электроэнергию. Зажгите пилотную лампочку, если применимый.

Поскольку установка водонагревателя может быть сложной задачей, которую необходимо выполнить безопасно и правильно, мы не рекомендуем домовладельцам пытаться установить водонагреватель своими руками. Вместо этого работайте с профессионалом.
