Установка и регулировка ножа

Установка и регулировка ножа

К сожалению, как показывает практика, операторы ледозаливочных машин многих ледовых дворцов не знают самого основного, а именно регулировки положения ножа ледозаливочных машин. Чаще всего тупой нож просто меняют на заточенный, изменив глубину срезания льда углом атаки ножа, не выставляя правильный угол. Чаще всего это приводит к повреждению ножа (сколам).

Ниже представлены инструкции правильной установки и регулировки ножей ледозаливочных машин ICEBEAR -Olympia, Zamboni.

Установка и регулировка ножа ICEBEAR и Olympia

Установка ножа

1. Перед заменой ножа или другими работами под кондиционером следует подложить с обеих сторон деревянные бруски в целях безопасности
2. Нож следует положить на небольшие деревянные бруски (4) сзади кондиционера, затем вынуть его из деревянного чехла и установить на край лезвия ножа магнитный чехол, входящий в поставляемый комплект инструментов
3. Затем зацепить нож крюком (3) поднять его с двух сторон и завести под кондиционер, после приподнять до уровня держателя ножа таким образом, чтобы болтовые отверстия на ноже и держателе совпали.
4. После этого следует затянуть барашковые винты (2) на крюке (3) таким образом, чтобы ползунок (1) оказался закреплен на верхней части кондиционера

Установка ножа.
1 – Ползунок
2 – Барашковый винт
3 – Крюк
4 – Деревянные бруски

После этого следует вставить в отверстия для крепления ножа болты и закрепить их вручную. Болты следует вставлять в ряд отверстий (А) на ноже, который является ближайшим к режущему краю лезвия ножа. Использовать следующий ряд отверстий (Б) следует только после того, как в результате длительного использование ножа будет сточено до ширины 10.2 см (4 дюйма).

ВАЖНО СОБЛЮДАТЬ ПОРЯДОК ОПИСАННЫХ ДЕЙСТВИЙ

Вставлять крепежные болты следует в порядке, представленном на рисунке ниже. После вставления следует закрепить болты вручную. При закреплении болтов НЕ СЛЕДУЕТ использовать разрезные шайбы, поскольку это может привести к повреждению держателя ножа.

Существует два способа правильного закрепления болтов:

Последовательность закрепления болтов «A»

Последовательность A — начиная с одного конца ножа последовательно затягивать болты вплоть до другого конца ножа.

После этого нужно вынуть скобы (3) и закрепить оставшиеся два болта.

Последовательность закрепления болтов «B»

Последовательность B — начиная с середины последовательно затягивать болты вплоть до одного из концов ножа, затем также до другого конца ножа. После этого нужно вынуть скобы и закрепить оставшиеся два болта.

Неправильная последовательность закрепления болтов

Внимание: Затягивание болтов в любом другом порядке, например, от концов к центру или в произвольном порядке, приведет к деформации ножа и, соответственно, к неровностям на создаваемой им поверхности льда.

Кромка держателя ножа шириной 15.2 — 17.78 см (6-7 дюймов) скошена на 1.6 мм (1/16 дюйма). Это позволяет избежать образования неровностей на льду Для демонтажа ножа необходимо проделать те же операции в обратном порядке!

Регулировка положения ножа

Следующим шагом является настройка угла резки. Рукоятка ручной настройки глубины срезания льда, расположенная на стойке справа от водительского места, служит для подъема и опускания ножа и изменения угла ножа. Следует вращать ручку, до тех пор пока скоба индикатора не заполнит просвет смотрового отверстия, расположенного на боковой поверхности кондиционера, как показано ниже.

Регулировка положения ножа по высоте.

1 — Смотровое отверстие
2 — Скоба индикатора
3 — Держатель ножа
4 — Нож
5 — Регулятор положения ножа

Если скоба индикатора закрывает смотровое отверстие, но лезвие ножа находится слишком низко или слишком высоко, следует ослабить верхние гайки регуляторов положения ножа, расположенные по бокам в задней части кондиционера, при помощи гаечного ключа на 28 мм (1 1/8 дюйма).

Затем, поворачивая нижние гайки регуляторов, следует добиться правильного положения лезвия ножа (точно вровень с нижней кромкой салазок кондиционера). После регулировки ножа следует затянуть гайки регулировочного устройства.

Когда края лезвия ножа находятся на одном уровне с салазками кондиционера, большая часть его окажется на расстоянии приблизительно 1.6 мм (1/16 дюйма) ниже салазок. В большинстве случаев требуется меньшая толщина срезаемого льда.

Для проверки правильности положения ножа в ходе настройки можно взять большую монету и двигать ее вдоль салазок кондиционера, пока она не будет, находится на одном уровне с острой кромкой ножа.

Осторожно! При использовании монеты для контроля правильности положения лезвия ножа следует соблюдать осторожность. Монету следует передвигать только от заднего края кондиционера к переднему. Данную процедуру можно проводить только в защитных перчатках, поскольку лезвие ножа очень остро.

Острый край ножа должен находиться на одном уровне с полозьями на обеих сторонах кондиционера. При таком положении монета должна плавно проскальзывать через край лезвия.

Проверка правильности положения ножа с использованием монеты

Монета под ножом.

1 — Лезвие ножа
2 — Монета
3 — Салазки кондиционера

После этого следует повернуть рукоятку ручной настройки глубины срезания льда на два оборота против часовой стрелки с тем, чтобы поднять лезвие ножа.

Внимание! Важно, чтобы поверхность ножа и держатель ножа были полностью очищены от загрязнений и покрыты тонким слоем масла, предохраняющего их от ржавчины.

После этого следует провести тестовую резку льда, без заливки. В том случае, если положение лезвия ножа отрегулировано правильно, на поверхности льда с обеих сторон кондиционера появятся следы среза. В том случае, если следы среза справа и слева видны на неравных расстояниях от соответствующих полозьев кондиционера, нужно соответствующим образом отрегулировать положение лезвия ножа, чтобы оно срезало лед одинаково с обеих сторон.

После того, как положение ножа по высоте и угол наклона ножа отрегулированы, любое изменение глубины срезания льда будет сопровождаться изменением положения скобы индикатора в смотровом отверстии, однако допуски по углу наклона лезвия ножа позволят использовать машину после этих изменений без проведения дополнительной настройки угла наклона ножа.

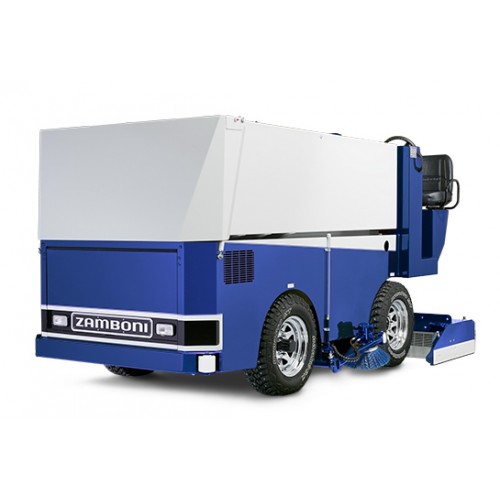

Установка и регулировка ножа Zamboni

Для нормальной работы машины для укладки льда НЕОБХОДИМО, чтобы ЛЕЗВИЕ было ОЧЕНЬ ОСТРЫМ. Продолжительность нормального функционирования лезвия зависит от качества и размера обрабатываемой площадки, однако опыт показывает, что в среднем лезвие следует затачивать после 5–7 дней эксплуатации.

ОСТОРОЖНО: В связи с тем, что лезвие чрезвычайно острое, с ним следует обращаться с осторожностью. Неаккуратное обращение даже с затупившимся лезвием может привести к серьезным травмам. по возможности храните лезвие в специальном деревянном ящике. При работе с лезвием необходимо надевать перчатки. Перед заменой лезвия или другими работами под кондиционером закрепите контейнер с обеих сторон при помощи деревянных колодок таким образом, чтобы исключить возможность его падения.

Замена лезвия

При замене лезвия необходимо удостовериться в том, что нижняя поверхность балки, к которой крепится лезвие, не загрязнена. После того, как все крепежные винты вставлены, следует завинчивать гайки в порядке от центра к краям лезвия. Крайние гайки следует завинчивать в последнюю очередь.

После замены затупившееся лезвие следует немедленно заточить с тем, чтобы иметь в запасе готовое к работе лезвие. Для заточки лезвия можно обратиться в предприятие, специализирующееся на затачивании ножей для разрезания газетной полосы.

Регулировка положения лезвия

Боковые шестиугольные винты регулируют положение лезвия по высоте относительно соответствующих полозов кондиционера.

Центральное регулировочное колесо регулирует угол наклона лезвия. В том случае, если лезвие выровнено относительно обоих полозов кондиционера, поворот регулировочного колеса изменяет глубину срезания льда всем лезвием.

Закрепление лезвия

Края держателя лезвия несколько сточены таким образом, что при следующем проходе машины по арене смежные полосы срезанного льда смыкаются на одной высоте.

После того, как все крепежные винты вставлены, следует завинчивать гайки в порядке от центра к краям лезвия. Крайние гайки следует завинчивать в последнюю очередь.

ОСТОРОЖНО: В связи с тем, что лезвие чрезвычайно острое, с ним следует обращаться с осторожностью. Перед заменой лезвия закрепите контейнер с обеих сторон при помощи деревянных колодок.

Изменение угла наклона лезвия и глубины срезаемого льда

Шаг 1: При помощи регулировочного колеса установите лезвие под углом приблизительно 10о к поверхности льда (см. рис. ниже).

Шаг 2: Выровняйте фронтальный край лезвия по отношению к ОБОИМ полозам кондиционера. Для проверки точности выравнивания можно использовать плоскую шайбу или большую монету.

Осторожно: Лезвие очень острое!

После выравнивания лезвия большая часть его окажется на расстоянии приблизительно 1/16 дюйма (∼1.6 мм) ниже полозов (см. рисунок ниже). Поскольку обычно требуется срезание льда меньшей толщины, следует слегка поднять лезвие, поворачивая регулировочное колесо против часовой стрелки. В случае использования пятидюймовых лезвий новой конструкции один с четвертью оборот регулировочного колеса соответствуют подниманию лезвия на 1/16 дюйма (∼1. 6 мм).

Табличка коррекции угла наклона

Табличка коррекции угла наклона лезвия расположена на внутренней стороне левой стенки кондиционера (см. рис. ниже). Если верхняя часть держателя лезвия расположена параллельно линиям, нанесенным на табличку, лезвие находится под углом приблизительно 10о к поверхности льда.

Для определения угла наклона лезвия также поставляется специальный измеритель угла наклона лезвия (номер детали 84-01100).

OLYMPIA MILLENNIUM

OLYMPIA MILLENNIUM

Техника прошла капитальный ремонт на заводе изготовителе (Онтарио, Канада). Гарантия: 6 месяцев фирменной заводской гарантии с момента поставки.

Размеры
	С закрытым бункером (мм.)	С открытым бункером (мм.)
Длина	4115	5791
Высота	1956	3810
Ширина	2235	—
Колесная база	2030	—

Объем баков
	Объем (л. )	Примечание
Бак для заливки льда	796
Бак для промывки льда	205
Бункер для снега	—	3,00 м/куб.
Бак для топлива	53	неэтилированный бензин
Объем масла в гидросистеме	54,6	—

Другие характеристики
Вес Пустой машины Полностью загруженной машины	2871 кг. 3586 кг.
Нож	1.27 х 12.7 х 213.3 (см.) 1/2″ x 5″ x 84″
Радиус поворота	4,57 м

Все приведенные величины являются приблизительными



Технические данные:

Двигатель

Дженерал Моторс GM — 4.8 л, 195 л.с. при 4000 об/мин, 120 л/с при 2000 об/мин, восьмицилиндровый, V — образный, бензиновый двигатель с водяным охлаждением, верхним расположением клапанов, цифровой системой зажигания, электронным впрыском топлива и с трехступенчатым каталитическим нейтрализатором.

Трансмиссия

Дженерал Моторс полностью автоматическая коробка передач усиленной серии, раздаточная коробка с постоянным полным приводом, передний и задний мост компании DANA США. Благодаря такой компоновки трансмиссии достигается хорошая плавность хода, маневренность.

Гидравлика

Гидравлическая система обладает большой эффективностью и скоростью. Мощный двойной насос имеет отдельные секции для вертикального и горизонтального шнека, что обеспечивает идеальную работу шнеков. Фильтр HYDAC обеспечивает высокую степень очистки масла, что значительно продлевает срок службы всех гидравлических компонентов.

Бункер для снега, шнеки

Большая вместимость и конструкция бункера позволяет заполнять снегом весь бункер, даже верхние и задние углы. Бункер для снега имеет очень гладкое дно и боковые стенки, что позволяет остаткам снега выскальзывать даже при небольшом поднятии бункера. Вертикальный шнек является двухзаходным, для лучшей работы даже при глубокой подрезке и покрыты эпоксидом для защиты от коррозии.

Кондиционер

Olympia Millennium имеет простую и очень надежную систему регулировки ножа. Подшипники горизонтального шнека, а так же цепной привод горизонтального шнека имеют усиленную конструкцию, благодаря чему значительно сокращается время и средства на техническое обслуживание.

Для обеспечения качественной подрезки льда даже на старых машинах, Olympia Millennium имеет привод поднимания и опускания кондиционера в усиленном исполнении не требующего специального обслуживания и сложного ремонта.

Управление

Управление Olympia Millennium очень простое и похоже на управление легкового автомобиля с автоматической коробкой передач. Машина оснащена системой безопасности, при которой машина полностью останавливается, если водитель уберет ногу с педали или покинет свое место.

Работа в помещении

Бункер для снега Olympia Millennium прямоугольную форму с плоскими краями и боковыми стенками покрытыми специальным покрытием. Это обеспечивает минимально возможную высоту подъема бункера при фронтальной выгрузке. Это имеет немаловажное значение при выгрузке снега в помещении, либо на улице при неблагоприятных условиях. Olympia Millennium используется в профессиональных занятиях хоккеем и фигурным катанием, а так же при проведении крупных мировых турниров таких как Олимпийские игры, Чемпионаты мира, регулярное первенство NHL и др.

Высочайшее качество льда достигается в большей мере благодаря установленной на данной модели системе промывки льда, при работе которой устраняются мельчайшие трещины после срезания поврежденного слоя ледового покрытия.

Производитель

Resurfice Corp. (Онтарио, Канада)



Стандартная комплектация

• Двигатель GM 4.8 L Бензин
• Система промывки льда
• Электронный впрыск топлива
• Трехступенчатый катализатор
• Выведенная вверх выхлопная труба (нерж.) 213 см
• Трубопроводная система из оцинкованной стали
• Водяное полотенце с крепежом
• Нож для подрезки льда 213 см (2 шт.)
• Чехол магнитный для установки ножа
• Запасное колесо (шина, диск)
• Бортовая щетка
• Оцинкованный кондиционер
• Автоматическая пробивка снега
• Автоматический подъем полотенца
• Алюминиевые емкости для воды
• Указатель уровня воды в емкостях
• Набор инструментов
• Гидравлический домкрат
• Сборник инструкций по управлению на русском языке
• Каталог запасных частей
• Колесные диски литые
• Тормоза с усилителем
• Система безопасной эксплуатации
• Защитный ролик хоккейного борта
• Звуковой сигнал заднего хода
• Паспорт самоходного средства (ПСМ)
• Ввод в эксплуатацию и обучение операторов



Фотографии

Ножи для машин для шлифовки льда — скребковое лезвие Olympia 80

Информация:

Ножи для льдогенераторов Kimda разработаны на основе технологии работы ножей для бумагоделательных машин.

Этот вид ножей используется для того, чтобы поверхность льда стала гладкой. Они широко используются машинами Zamboni, Olympia, Icecat, Icebear, Fico и т. д. для очистки катка.

у нас есть два типа стали для обработки таких ножей, один используется из стандартной инструментальной стали, другой изготовлен из быстрорежущей стали, которые имеют больший эффект использования и долговечность.

Если вы не можете найти машинные ножи того же типа на нашем веб-сайте, отправьте нам чертеж, изображение или даже образец машинных ножей для проверки. Мы будем обрабатывать в соответствии с вашими требованиями. Добро пожаловать на испытания наших машинных ножей!

Обзор:

Место происхождения: Китай

Фирменное наименование: Гуте Мессер

Размер: 56 дюймов, 77 дюймов, 80 дюймов, 84 дюймов, 96 дюймов.

Материал: быстрорежущая сталь, стандартная сталь

Диапазон твердости: зависит от типа стали, 58~65 HRC

Применение: части скребка для машины для шлифовки льда.

Стандарт качества: по чертежу клиента под заводским контролем качества

---

Преимущество:

Выбери Кимду, выбери Win Win!
Это то, что наши клиенты заботятся, поддерживают и помогают быстро развивать Kimda в наши дни.
По сравнению с другими, Кимда обладает творческой культурой, но при этом осмеливается идти навстречу приключениям.
Хотя на пути нашего роста есть много проблем, мы предпочитаем их как возможности в последующие дни.

1. Выгодная цена на режущие инструменты, мы помогаем вам сэкономить на стоимости покупки.

мы делаем все возможное, чтобы предоставить нашим клиентам лучшую цену по сравнению с другими, сохраняя при этом тот же уровень качества

2. Опытная технологическая команда, мы гарантируем качество режущего инструмента.

а. Наши работники завода были хорошо обучены перед работой с машиной. Они не могут начать работать, пока не пройдут наш тест на квалификацию.

б. Наши инженеры-проектировщики имеют большой опыт работы. Они могут сделать одни и те же инструменты более качественными, чем другие, поскольку хорошо владеют каждым параметром.

Небольшие различия в параметрах приведут к большим изменениям в производительности инструментов. Наши инженеры хорошо контролировали его, чтобы сделать более качественные инструменты.

3. Осторожное обслуживание, мы заботимся о ваших режущих инструментах, уменьшая ненужные проблемы.

Благодаря высокому развитию глобального бизнеса наша компания предпочитает предоставлять лучший сервис, чтобы завоевать доверие наших клиентов.

В наши дни некоторым конкурентам нравится использовать битву за низкую цену, чтобы закончить бизнес. Мы не думаем, что это мудрая стратегия для бизнеса.
На наш взгляд, многие покупатели любят своих поставщиков, могут качественно обслужить не только партию товара.
Вот почему наша философия управления заключается в заботе о наших клиентах. Когда эта идея приходит нам в голову, мы можем производить хорошие товары для клиентов.

Сертификаты:

---

ВОПРОСЫ-ОТВЕТЫ:

Q1. Как вам качество ваших ножей?

А1. Наши ножи очень прочные и острые. Мы гарантируем сырье, твердость, все данные соответствуют требованиям чертежа.

Q2. Принимаете ли вы индивидуальный заказ?

А2. Да, мы можем изготовить машинные ножи в соответствии с вашими потребностями. Пожалуйста, пришлите нам чертежи или образцы.

Q3. Не могли бы вы напечатать наш логотип на продуктах?

А3. Да, мы принимаем это, но для небольшого заказа мы будем взимать плату за пресс-форму.

Q4. Можете ли вы предложить бесплатные образцы?

А4. Да, мы можем предложить бесплатные образцы, но вы должны оплатить стоимость доставки. (бесплатные образцы не всех типов, сначала мы проверим рисунок)

В5. Каковы способы доставки, чтобы купить вашу продукцию в нашу страну?

А5. Для небольшого заказа курьерский способ будет лучшим. Для оптового заказа морской путь самый дешевый, но занимает больше времени. В случае срочной необходимости мы предлагаем авиаперевозки или курьерские перевозки.

Q6. Сколько времени занимает доставка?

А6. Обычно нам нужно 3-4 недели для регулярных заказов, если некоторые заказы срочные, мы можем специально обработать для вас как можно скорее.

В7. Как долго я могу получить отзыв после отправки вам запроса?

А7. Мы ответим в течение 6 часов (включая праздничные дни) после получения вашего запроса.

В8. Каковы ваши условия оплаты?

А8. T/T заранее, оплатите остаток перед отправкой. Вестерн Юнион подходит для заказов на небольшие суммы.

---

ПРЕДЫДУЩАЯ：Ножи по дереву -1150 Лезвие для снятия шпона ДАЛЕЕ：Пластиковые ножи для машин-60

Ремонт льдогенераторов Olympia — Все бренды, Все модели, Все виды ремонта

Проверьте конденсатор льдогенератора и убедитесь, что он чистый, убедитесь, что лопасть вентилятора конденсатора вращается, и убедитесь, что ничто не мешает поток воздуха через конденсатор. Если это конденсатор с водяным охлаждением, убедитесь, что вода под давлением проходит через конденсатор во время работы агрегата.

Если у вас есть датчики хладагента, прикрепите их и убедитесь, что в машине есть давление; и если вы можете, убедитесь, что это правильный хладагент.

Если с льдогенератором все в порядке, включите питание и убедитесь, что напряжение подходит для льдогенератора. Если есть полупроводниковые элементы управления, посмотрите, есть ли какие-либо указания кода ошибки, и запишите, что это такое. Вскоре мы рассмотрим возможные проблемы с льдогенератором и их причины.

К этому этапу вы убедитесь, что вода и электроэнергия, подаваемые на машину, соответствуют требованиям, что конденсатор чист, а вентилятор исправен. Если это конденсатор с водяным охлаждением, вы убедитесь, что через конденсатор проходит вода, и вы убедитесь, что пластина испарителя и компоненты распределения воды чистые и не содержат накипи.

Если индикации ошибок нет или машина не имеет твердотельных элементов управления, включите машину в режим «лед» и посмотрите, будет ли она работать.

Имейте в виду, что разные модели льдогенераторов начинают работать по-разному. Агрегаты Hoshizaki начинают размораживание до тех пор, пока не прогреется термистор всасывающей линии; Manitowoc запускает несколько разных способов, в зависимости от типа машины; и Ice-O-Matic также запускаются несколькими способами, в зависимости от типа машины. Так что дайте льдогенератору пару минут, чтобы переключиться в режим полной заморозки.

Если поиск и устранение неисправностей вашего льдогенератора относится к устройству Manitowoc, и водяной насос работает, но компрессор не работает, подождите не менее 10 минут, чтобы убедиться, что он сливается, снова заполняется и снова начинает промывку.

Если это так, значит, кто-то переключил его на «очистку», и он не перейдет в режим «зависания», пока не завершит полный цикл очистки.

Если поиск и устранение неисправностей льдогенератора относится к агрегату Hoshizaki, обратите особое внимание на силу потока воды во время цикла заполнения при его запуске. Эти устройства требуют сильного потока воды для оптимальной эффективности сбора урожая, поэтому, если поток выглядит слабым, проверьте размер трубы, фильтр, входное сито и распределительные форсунки.

Наиболее распространенные проблемы с льдогенераторами в Олимпии

В оставшейся части этой статьи по устранению неполадок будут рассмотрены распространенные проблемы с льдогенераторами и симптомы, на которые следует обращать внимание. Во-первых, проверьте стоки кубера и бункера на наличие стабильного потока воды. Если вы видите это, возможно, имеется утечка из сливного клапана, соленоида заполнения или поплавкового клапана, дренажная сифонная труба может быть ослаблена или неправильно отрегулирована, или поддон или машина могут быть не выровнены. Это приведет к длительным циклам сбора льдогенератора, может привести к срабатыванию полупроводниковых элементов управления из-за ошибок «длительного цикла» и увеличит стоимость изготовления льда.

Если проблем с переливом воды нет, давайте перейдем к другим возможностям.

Если поиск и устранение неисправностей вашего льдогенератора касается машины, которая немедленно отключается при высоком давлении, включите манометры и убедитесь, что давление действительно высокое и что безопасность не сработала.

Если давление остается нормальным, но срабатывает предохранитель высокого давления, предохранитель неисправен и его необходимо заменить. Если давление высокое, убедитесь, что на стороне высокого давления системы нет закрытых запорных или сервисных клапанов, еще раз проверьте змеевик конденсатора, чтобы убедиться, что он не засорен, проверьте, работает ли вентилятор конденсатора и правильно ли он работает. размера и вращается в правильном направлении, а также убедитесь, что никакие другие приборы не направляют горячий воздух прямо в змеевик конденсатора.

Если поиск и устранение неисправностей льдогенератора относится к льдогенератору с водяным охлаждением, убедитесь, что у вас есть поток воды и что это не горячая вода, убедитесь, что клапан регулировки давления напора не вышел из строя или полностью не вышел из строя, и, если вы можете , отсоедините линии подачи воды и осмотрите внутреннюю часть конденсатора на наличие накипи или грязи.

Если нет механических проблем, которые могли бы вызвать высокое давление, возможно, система перегружена или загрязнена неконденсируемыми примесями.

Чтобы проверить наличие неконденсируемых газов, оставьте машину выключенной на несколько минут, чтобы давление выровнялось. Проверьте давление и температуру пластины испарителя и змеевика конденсатора. Если ваши температуры насыщения не эквивалентны этим давлениям, весьма вероятно, что система загрязнена. Вам потребуется восстановить заправку, заменить осушитель, вакуумировать систему и взвесить указанную на заводе заправку.

Если температуры насыщения эквивалентны температурам пластины испарителя и змеевика конденсатора, и вы подозреваете, что система просто перезаряжена, все же рекомендуется восстановить заряд, заменить осушитель, увеличить вакуум до 500 микрон, а затем взвесить указанная заводом зарядка.

Вы не знаете, кто работал с машиной до вас, поэтому вы должны быть уверены, что не оставите льдогенератор работающим с перегруженной и, возможно, загрязненной системой.

Хорошо, а как насчет устранения неполадок льдогенератора, когда он срабатывает из-за отключения по низкому давлению вместо защиты по высокому давлению?

Еще раз проверьте давление, чтобы убедиться, что давление всасывания действительно достаточно низкое, чтобы отключить предохранитель. Если предохранитель открывается, но давление всасывания не падает до точки отключения, то предохранитель неисправен и его следует заменить.

Если давление всасывания ниже нормального, а также низкое давление нагнетания, подозревайте низкий заряд и проверьте наличие утечки. Если вы обнаружите утечку, произведите соответствующий ремонт.

Если вы не обнаружите утечку на этом этапе устранения неполадок, заправьте две-четыре унции хладагента, чтобы проверить, увеличится ли давление всасывания. На больших машинах вам может потребоваться немного больше заряда, чтобы увидеть увеличение давления всасывания.

Если давление всасывания и давление нагнетания увеличиваются, скорее всего, это недостаточная заправка; поэтому нужно выяснить, как произошла потеря заряда, если есть возможность, произвести соответствующий ремонт, после чего заправить на заводе указанное количество хладагента.

Если вы подозреваете утечку и абсолютно не можете ее найти, заправьте достаточное количество хладагента, чтобы машина начала производить лед, заправьте нужное количество флуоресцентного красителя для обнаружения утечек, оставьте машину работающей и готовящей лед, и спланируйте вернуться и найти утечку через день или два. Вернитесь через пару дней, и с помощью ультрафиолетового света вы сможете обнаружить утечку. Сделайте соответствующий ремонт и запустите льдогенератор.

Как насчет устранения неполадок аналогичного льдогенератора, когда аппарат отключается при низком давлении или работает при низком давлении всасывания, но вы не обнаруживаете утечки, а при заправке хладагентом давление не повышается?

Во-первых, проверьте, не забита ли линия осушителя или жидкости. Если осушитель ограничен, выход будет на несколько градусов холоднее, чем вход, а сам осушитель может даже потеть или покрыться инеем. Если жидкостная линия перекрыта, вы можете увидеть иней или конденсат в месте перекрытия, а выпускная сторона перекрытия будет холоднее, чем впускная сторона.

Если осушитель и жидкостная линия не перекрыты, проверьте, не перекрыто ли или неисправно дозирующее устройство. Если измерительный прибор представляет собой капиллярную трубку, возможно, вам придется снять часть изоляции, но если она сужается, вы увидите иней на сужении. Если измерительным устройством является ТРВ, и если вы уверены, что льдогенератор полностью заряжен, а пластина испарителя замерзает только наполовину или даже меньше, то ТРВ вышел из строя.

Компания Manitowoc рекомендует выполнить следующую проверку в качестве одного из этапов общего процесса устранения неполадок льдогенератора:

После пяти минут цикла заморозки измерьте температуру входных и выходных медных линий испарителя.
Если температуры не отличаются друг от друга в пределах 5°, ТРВ неисправен.
Для машины с двойным испарителем измерьте температуру выпускных линий ТРК как можно ближе к ТРК.
Если температуры находятся в пределах 5° друг от друга, оба ТРВ исправны.
Если температуры не отличаются друг от друга в пределах 5°, ТРВ с более высокой температурой на выходе неисправен.
Имейте в виду, что это только один шаг в общей процедуре устранения неполадок льдогенератора.

Устранение неполадок льдогенератора Olympia — Длительное время цикла

Следующим устранением неполадок льдогенератора будет льдогенератор, который работает, но для приготовления льда требуется слишком много времени и, возможно, отключается из-за «длительного цикла заморозки».
Вы уже должны были убедиться, что сливной клапан, соленоид наполнения и поплавковый клапан льдогенератора не протекают, сливная труба не ослаблена и не отрегулирована неправильно, а поддон и машина находятся на одном уровне.

Если проблем с потоком воды нет, проверьте температуру соленоида разморозки/горячего газа примерно через пять минут после начала цикла заморозки. Входное отверстие будет горячим, но корпус и выпускное отверстие должны быть достаточно прохладными, чтобы их можно было удерживать. Если корпус и выпускное отверстие слишком горячие, чтобы их можно было удерживать, вероятно, происходит утечка, что увеличивает время цикла замораживания.

Во время устранения неполадок с льдогенератором вы должны следить за своими датчиками и делать заметки о том, что происходит. Давления в норме? Если у вас высокое давление нагнетания, проверьте конденсатор и проверьте наличие неконденсирующихся газов.

Что происходит с давлением всасывания льдогенератора? Через несколько минут после запуска цикла заморозки давление всасывания и давление напора должны начать постепенно снижаться, пока машина не начнет собирать урожай.

Если давление в начале нормальное, и льдогенератор начинает производить лед с хорошей схемой заполнения испарителя, но давление всасывания не падает и лед накапливается слишком долго, возможно, TXV вышел из строя и больше не реагирует на изменения перегрева. Убедитесь, что колба льдогенератора надежно закреплена на линии всасывания и что контакт между ними чистый. Используйте метод устранения неполадок TXV, описанный ранее в этой статье.

При замене ТРВ убедитесь, что замена точно соответствует мощности и рабочему диапазону льдогенератора. Я бы рекомендовал использовать заводские запасные части.

Допустим, мы занимаемся устранением неполадок этого льдогенератора, и проблем с потоком воды нет, давление нагнетания не слишком высокое, не похоже, что ТРВ вышел из строя, а давление очень близко к нормальному.

Как выглядит рисунок льда на испарителе? Достигает ли толщина льда до испарителя? Или тонкий лед на последних рядах тарелки?

Если лед на нескольких последних рядах испарителя заметно тоньше, а давление на всасывании и нагнетании немного ниже нормального, проверьте низкий заряд.

Заправьте от двух до четырех унций хладагента и посмотрите, образовался ли лед до конца испарителя. Если это так, проблема заключалась в низком заряде, что может привести к увеличению времени цикла. Найдите утечку и произведите соответствующий ремонт.

Другими возможными причинами длительного времени цикла являются горячая вода подачи, горячая вода конденсатора, конденсатор с воздушным охлаждением, рециркулирующий собственный воздух, слишком толстый или неисправный регулятор толщины льда, слишком много воды, поступающей в отстойник, неисправный клапан регулирования давления сбора, неэффективный компрессор, или кто-то мог установить неправильный компрессор или TXV.

Устранение неполадок льдогенератора Olympia — лед не падает

Как насчет устранения неполадок льдогенератора, когда он производит лед, но не выпадает из испарителя во время сбора урожая? Вы уже должны были убедиться, что на испарителе нет накипи и что покрытие выглядит хорошо. Сервис мануал будет большим подспорьем. Он расскажет вам, какое давление должно быть во время циклов замораживания и сбора урожая.

Если у вас хорошее давление во время цикла замораживания, но не такое высокое, как указано на заводе во время сбора урожая, проверьте низкий уровень заряда, ограниченный соленоид горячего газа или неэффективный компрессор. Опять же, руководство для вашего конкретного льдогенератора даст вам более подробные рекомендации по устранению неполадок.

Если давление при сборе нормальное, но лед не падает с пластины, пластина испарителя чистая и без накипи, а льдогенератор стоит ровно, существует большая вероятность того, что покрытие испарителя стерлось, что приведет к лед прилипает даже во время сбора урожая.

Отодвиньте занавеску и внимательно осмотрите ледяную плиту во время сбора урожая. Если вы можете посмотреть сквозь ледяную плиту и увидеть, как вода стекает между плитой и испарителем, но лед просто прилипает к испарителю и не отпадает, значит, покрытия нет, и испаритель необходимо заменить.

В льдогенераторе Hoshizaki вам не нужно беспокоиться о покрытии, потому что все они имеют испарители из нержавеющей стали. Но если вам кажется, что лед сходит с испарителя слишком медленно, а давление уборки хорошее, проверьте сильный поток воды в машину во время уборки и убедитесь, что водораспределительные сопла чистые.

В некоторых льдогенераторах Hoshizaki есть отдельные наборы насадок, поэтому во время цикла сбора урожая убедитесь, что через сопла, заполняющие пространство между пластинами, проходит хороший поток воды. Этот поток воды помогает нагревать тарелку во время сбора урожая.

Устранение неполадок льдогенератора Olympia — при включении льдогенератора ничего не происходит бывает.
Еще раз проверьте наличие светодиодных индикаторов ошибок и устраните неполадки в соответствии со схемой и легендой на льдогенераторе.

• Проверьте реле высокого давления, которое необходимо сбросить вручную. Если вы обнаружите, что один из них сработал, используйте метод, описанный ранее в этой статье, чтобы определить, почему он сработал.
• Проверьте переключатель ручного включения-выключения.
• Проверьте переключатель бункера.

Это может быть магнитный переключатель на водяной завесе, термоэлемент, который открывается, когда лед в бункере охлаждается до заданной температуры, инфракрасный луч и датчик в сборе, толкатель, активируемый завесой, или рычаг. что шторка активируется.

Если вы обнаружите, что в поддоне нет воды, и если это машина, которая включает поплавковый выключатель или датчик уровня воды, убедитесь, что соленоид заполнения находится под напряжением. Если верхняя часть якоря не кажется намагниченной, проверьте наличие напряжения на выводах катушки. Если напряжение на катушке правильное, но питание не подается, катушка вышла из строя и ее необходимо заменить.

Если на соленоид заполнения льдогенератора подается питание, но вода не попадает в льдогенератор. Приоткройте впускной фитинг соленоида заполнения, чтобы увидеть, есть ли хорошее давление, а затем приоткройте выпускной патрубок. Если на стороне входа есть давление воды, а на стороне выхода нет, соленоид забит и нуждается в очистке или замене. Если давления нет даже на стороне входа, необходимо проверить подачу воды к льдогенератору. После того, как вы решите проблему с водой, отстойник должен наполниться до уровня, удовлетворяющего показаниям поплавкового выключателя или датчика уровня, после чего льдогенератор должен циклически перейти в режим заморозки.

Если льдогенератор не замерзает при поднятии поплавкового выключателя или когда вода достигает датчика уровня, необходимо проверить работу узла поплавкового выключателя или датчика уровня. Проблема может заключаться в грязи, шламе или накипи, либо деталь вышла из строя.

Независимо от того, замораживается ли льдогенератор на данном этапе вызова, следите за потоком заливающей воды и следите за тем, чтобы он останавливался. Некоторые льдогенераторы будут продолжать заливать немного больше воды после того, как машина заморозится, но если льдогенератор продолжает наполнять до точки, при которой из поддона не прекращается слив, проверьте соленоид заполнения. Если он обесточен, но заливная вода все еще течет, вероятно, он держится открытым каким-то мусором, и вам нужно разобрать клапан и прочистить его.

Если вы не обнаружили ни одной из предыдущих возможных проблем, проверьте электропроводку и соединения льдогенератора на наличие ослабленного соединения или обрыва провода, а также проверьте, не перегорел ли предохранитель управления, не вышло ли из строя реле, контактор или временная задержка.

Возможно, вам даже придется проследить провод за проводом управления, чтобы увидеть, не подключен ли провод управления не к тому месту. Обратитесь к руководству по обслуживанию машины, и это сэкономит вам много времени и нервов.

Поиск и устранение неисправностей льдогенератора Olympia — компрессор не работает

Как насчет льдогенератора, в котором машина включается, водяной насос работает, вода течет через испаритель, но компрессор не работает?
Во-первых, если вы слышите, как компрессор гудит и отключается из-за перегрузки, выключите питание. Снимите провода с клемм компрессора и омируйте обмотки компрессора. Если сопротивление обмотки в норме без признаков заземления, следующее, что нужно сделать, это убедиться, что провода не заземлены и не закорочены на что-либо, затем включить питание и убедиться, что на проводах компрессора есть хорошая мощность. Если на проводах есть хорошая мощность, замените пусковое реле, пусковой конденсатор, рабочий конденсатор и внешнюю защиту от перегрузки (если установлена), снова подключите провода к компрессору, включите машину и посмотрите, будет ли работать компрессор.

Если у вас хорошее напряжение на компрессоре и новые пусковые компоненты, но компрессор просто не работает, а просто гудит и отключается от перегрузки, вы можете быть уверены, что компрессор заблокирован и его необходимо заменить.

В противном случае, если компрессор льдогенератора не работает, но не гудит и не отключается:

Убедитесь, что контактор льдогенератора сработал.
Если нет, проверьте напряжение на катушке.
Если на катушке есть управляющее напряжение, но оно не втягивается, контактор вышел из строя и его необходимо заменить.
Если у вас нет управляющего напряжения на катушке, вам необходимо проследить цепь, чтобы увидеть, нет ли обрыва предохранителя, оборванного или ослабленного провода или клеммного соединения, или неисправного управляющего реле.
Если контактор замкнулся, проверьте напряжение как на стороне линии, так и на стороне нагрузки, а также проверьте контакты, чтобы убедиться, что один комплект не вышел из строя и не проводит ток. Если у вас хорошее напряжение на стороне нагрузки контактора, проверьте напряжение на клеммах компрессора и пусковом реле.

Если у вас плохое напряжение на клеммах компрессора и пусковом реле, ищите оборванный или ослабленный провод или клеммное соединение. Если у вас есть хорошее напряжение на пусковом реле и клеммах компрессора, омируйте обмотки компрессора (и внешнюю перегрузку, если она установлена).

Если компрессор льдогенератора трехфазный или однофазный с потенциальным пусковым реле, вы уже нашли неисправную деталь.

Если это небольшой компрессор льдогенератора с реле тока и внешней защитой от перегрузки, а обмотки на выходе в норме без признаков заземления, вы, вероятно, обнаружите, что либо устройство защиты от перегрузки не разомкнулось, либо реле тока отказало. Если вы замените неисправную деталь, компрессор, вероятно, заработает, и я бы рекомендовал заменить все три детали.

Здесь описаны наиболее распространенные способы устранения неполадок льдогенератора.
