Вентиляция мягкой кровли: необходимость и практические решения

Подкровельная вентиляция

В наш технологичный век виды крыш могут быть самыми разными: плоскими и профильными, рулонными и штучными, жесткими и мягкими. Огромное количество всевозможных черепиц: металлочерепица, керамическая черепица, композитная, песчано-цементная, черепица мягкая битумная. При строительстве определенного вида зданий подбирается и соответствующий вид крыши. Все они надежны и практичны при условии, что работы выполнялись квалифицированными специалистами.

Не секрет, что на рынке огромное количество рабочих, готовых взяться за строительство необходимого вам помещения. Конечно, работы обещают выполнить под ключ, то есть вместе с возведением крыши. А когда задаешь вопрос, как будет устроена вентиляция крыши, говорят: «А мы слуховые окошки на чердаке сделаем». От таких работников лучше сразу отказаться.

Совет. Перед началом работ проверьте квалификацию кровельщиков.

Это уже даже не прошлый, это позапрошлый век. Кстати, спросите у них, почему окно называется слуховым. Они начнут говорить, что слышимость больше. Это все ерунда. При Александре I был такой мастер-кровельщик Слухов, он и придумал эти окна для вентиляции, поэтому они называются слуховыми.

Современное строительство решает проблему эффективного использования пространства. Поэтому широкое распространение получили мансардные крыши, причем не только в частных жилых домах. А это предполагает исполнение кровли в виде слоеного пирога с применением современных материалов. Но в таком случае остается нерешенной проблема конденсата. Влага скапливается в строительных элементах, преждевременно нарушая их эксплуатационные характеристики, вплоть до разрушения.

Откуда берется конденсат? Хотя применяемые теплоизоляционные материалы надежно сохраняют микроклимат в помещениях, но в целом от дома исходит тепло. С наружной стороны кровли воздух имеет более низкую температуру в холодное время года и даже летом по ночам. Понижение температуры наружного воздуха относительно теплого воздуха, исходящего от дома, при которой начинает образовываться конденсат, называется точкой росы. Влага может появляться и зимой, при резких перепадах температуры образуется наледь, которая тает во время оттепели.

Необходимость в вентиляции крыши

Естественная вентиляция чердака через слуховые окна уже не помогает, остаются затененные пространства. Возникает необходимость организовать вентиляцию внутри самого кровельного пирога. Только таким образом можно обеспечить кровле надежность и долговечность. Не стоит думать, что это такая уж невыполнимая задача. Уже более тридцати лет эта проблема успешно решается строителями-профессионалами.

Вентиляция кровли, в том числе и гибкой, осуществляется за счет конвекционного эффекта, путем перемещения теплых слоев воздуха по специальным каналам внутри кровельного пирога от свесов к коньку, то есть снизу вверх. Благодаря этому решаются следующие задачи: поддержание температурного баланса с внутренней стороны кровли до прохождения точки росы; при появлении конденсата – его удаление теплыми потоками воздуха; а также исключение нагревания и размягчения мягкой битумной кровли под летним солнцем.

Задачи, которые решает внутренняя вентиляция кровельного пирога

Прежде всего рассмотрим, из чего состоит кровельный пирог кровли из мягкой черепицы. Вначале на внутреннюю часть силовой конструкции крыши прикрепляется пароизоляционная пленка. Однако она не всегда способна задержать весь пар, поднимающийся вверх от дома. Как правило из-за некачественного монтажа.

Следующий слой – теплоизоляционный материал. Чаще всего, это минеральный утеплитель, который свободно пропускает пар, как говорят – дышащий. Следовательно, та часть пара, которая поднимается, пройдет и через теплоизоляцию.

Затем идет гидроизоляционный барьер. Современная гидроизоляция – это диффузионная мембрана (тоже дышащая), которая пропускает маленькие молекулы пара, но задерживает молекулы воды.

Подкладочный ковер – который выполняет функцию дополнительной гидроизоляции.

И, наконец, сама кровля (металлочерепица, мягкая черепица, керамика и т. д.), защищающая от атмосферных осадков, холода, жары.

1. Битумная черепица ICOPAL
2. Подкладочный ковер ICOPAL K-EL/Fel’X
3. Влагостойкая фанера или ОСП
4. Разреженная обрешетка
5. Стропильная балка
6. Контрбрус
7. Диффузионная мембрана ICOPAL Monarperm 500/700
8. Теплоизоляционная минераловатная плита
9. Брус 50х50 мм
10. Пароизоляционная мембрана ICOPAL Polykraft RE
11. Доска 20х100 мм
12. Подшивка потолка

Из приведенного описания понятно, что какая-то, пусть небольшая, часть теплого пара проникает через весь «слоеный пирог» и попадает на внутреннюю сторону холодной кровли. Значит, неприятности, связанные с намоканием нам обеспечены. Спасет от них только грамотно спроектированная и качественно выполненная вентиляция подкровельного пространства.

Поэтому необходимо сделать так, чтобы встреча теплого пара с холодной кровлей происходила в пространстве с сильным воздушным потоком. Тогда конденсат либо не успеет образоваться, либо быстро выветрится. Роса собирается на внутренней стороне самого кровельного материала, будь то твердая кровля или битумная черепица, следовательно, там и надо устраивать конвекцию воздуха.

При помощи обрешетки и контробрешетки делается вентиляционный зазор примерно в 50 мм. Важно, чтобы в вентиляционном контуре не было помех для свободного течения воздуха, иначе могут образовываться застойные зоны.

Совет. Перед настилом кровельного материала проверьте, нет ли помех на пути движения воздуха в вентиляционных каналах.

Практические решения в вентиляции для кровли

Применение точечных аэраторов

Остается предусмотреть отверстия на свесах или карнизах для входа воздушного потока и сверху на коньке для его выхода. Понятно, что внизу все просто, а сверху надо исключить попадание в вентиляционные отверстия осадков, птиц и насекомых. Кроме того, иногда крыша из мягкой битумной черепицы имеет сложную геометрическую поверхность, где сочетаются перепады высот, большое количество ендов, мансардные окна, уступы. Это затрудняет, а порой исключает свободный ток теплого воздуха снизу вверх.

Совет. Размещение точечных аэраторов и дефлекторов доверяйте только высококвалифицированному специалисту.

Для решения подобных задач применяются различные виды точечных аэраторов, а также дефлекторов. Аэратор – это простой вентиляционный выход, защищающий от попадания осадков и проникновения птиц и насекомых. А дефлектор – тот же аэратор, который за счет особой конструкции в соответствии с законом Бернулли повышает эффективность вентиляции примерно на 20 %.

Установка этих устройств довольно проста. На сложных гибких кровлях точечные аэраторы устанавливают во всех наивысших точках рельефа или вдоль ендовы. Главное – внимательно следить, чтобы не осталось застойных зон. Там, где нет перепадов высот, на простых крышах точечные аэраторы устанавливают не менее одного на 100 кв. м кровли.

Технология установки аэраторов различается в зависимости от типа кровли. При обустройстве вентиляции кровли из битумной черепицы аэраторы крепят к сплошной обрешетке, усиленной несложной конструкцией из бруса. Все поверхности надежно уплотняют герметиком.

Иногда кровля из гибкой черепицы смонтирована так, что вентиляция подкровельного пространства отсутствует. В этом случае можно установить специальные аэраторы, имеющие удлиненный перфорированный нижний патрубок, в который засыпана гранулированная масса. Нижний патрубок вставляется в дышащий теплоизоляционный мат, таким способом вентилируя его.

Применение коньковых аэраторов

Однажды к нам обратилась заказчица с просьбой переделать коньковую вентиляцию для кровли на любую другую. Дом еще не достроен, на мансарде еще не установлены потолки, но крышу из мягкой битумной черепицы «ИКОПАЛ» осенью полностью закончили.

По настоянию клиентки был сделан зазор для проветривания подкровельного пространства. Выход воздуха из вентиляции кровли был предусмотрен коньковый. Заказчица говорила, что ей внешне понравилась крыша с дополнительным фальшконьком. Действительно, такие конструкции смотрятся эффектно. Но зимой, после снежной вьюги на полу мансарды под коньком оказалась полоска снега. Женщина посчитала это недостатком такого типа вентиляции. После обследования конька оказалось, что это недостаток квалификации кровельщиков, которые возводили крышу.

На самом деле правильно сделанный коньковый способ выхода воздуха из вентиляции наиболее эффективен для простых двухскатных кровель из гибкой черепицы. При непрерывном расположении щелей для забора воздуха в подшивке вдоль всего карниза он равномерно распределяет свободный воздушный поток по площади всей крыши, не оставляя затененных участков. Такой естественный метод вентиляции характеризуется мощным потоком воздуха в месте встречи теплого пара с холодной внутренней плоскостью кровли.

Схема вентиляции подкровельного пространства а) с коньковым аэратором; б) со скатными аэраторами и щипцовым окном.

На коньке, в высшей точке ската, вдоль всей длины крыши оставляется сплошная щель шириной примерно 2–3 см. С обеих сторон от нее устанавливаются специальные крепежные профили с ребристой поверхностью. Именно на эту щель, опускаясь по обеим сторонам на профили, монтируется сплошной ленточный коньковый аэратор. Он крепится гвоздями или шурупами и уплотняется герметиком по всей длине, а сверху покрывается листами битумной черепицы. Получается почти обычный конек. Такие ленточные аэраторы изготавливаются из качественного и прочного пластика, имеющего повышенную стойкость к воздействию атмосферных явлений. Вдоль всей длины на выходе вентилируемого воздуха встроены фильтры, которые не дадут попасть внутрь осадкам, птицам или насекомым.

Совет. При возможности лично убедитесь в исключении попадания атмосферных осадков, листвы, насекомых или птиц во входные и выходные отверстия вентилируемого пространства крыши.

Ветровая подшивка карнизов выполняется, как правило, из дерева, пластика или металла. На рынке нет недостатка в готовых пластиковых и металлических панелях с перфорацией, их называют софитами. Они бывают различных цветов и форм. Если ветровая подшивка выполнена из дерева, то между рейками оставляют щели или вставляют специальные решетки для приточной вентиляции с шагом не более 0,8 м. При монтаже подшивки важно убедиться, что решетки или щели не допустят попадания в вентиляционное пространство насекомых, птиц или листвы.

Страница не найдена «

Последние посты

27 Окт 2022 / / Комментариев 0

Небольшие дома часто заставляют задуматься о покупке многофункциональной мебели. Кресло-кровать гармонично вписывается в интерьер и при этом очень удобно в […]

Далее >>

26 Окт 2022 / / Комментариев 0

Строительное и промышленное оборудование продается во многих специализированных магазинах.

Однако найти по-настоящему качественные товары нелегко. А если и попадается качественная […]

Далее >>

26 Окт 2022 / / Комментариев 0

На многих трубах загородного дома можно увидеть различные дымники на кирпичную трубу. Многие из них кажутся декоративными, но на самом […]

Далее >>

18 Окт 2022 / / Комментариев 0

Профнастил представляет собой металлический лист с рифленой поверхностью (ребрами). Его получают путем холодного прессования на специальных машинах. Ребра жесткости (гофры) […]

Далее >>

13 Окт 2022 / / Комментариев 0

Натяжные потолки представляют собой конструкции из панелей, прикрепленных к пластиковым или металлическим прямоугольникам (профилям) под основным потолком. Впервые натяжные потолки […]

Далее >>

7 Окт 2022 / / Комментариев 0

Ремонт квартир можно назвать грандиозным делом, так как в сознании владельцев рисуются необычные образы, а новые ожидания становятся все более […]

Далее >>

4 Окт 2022 / / Комментариев 0

Эффективность очистки поверхностных сточных вод зависит от исправности и состояния дорожных поддонов, используемых для дренажа. Мало того, что дренажный лоток […]

Далее >>

19 Сен 2022 / / Комментариев 0

В каждом загородном доме необходима чистая вода. Добиться этого можно путем бурения скважины на своем участке. На помощь в данном […]

Далее >>

7 Сен 2022 / / Комментариев 0

Строительство объемных модульных малоэтажных жилых домов появилось в моей стране всего 10-15 лет назад. Большинство методов быстрого малоэтажного строительства основаны […]

Далее >>

29 Июл 2022 / / Комментариев 0

Какой русский не мечтает о бане, где можно распарить уставшее тело и избавиться от повседневных забот？ Наслаждаться сауной вполне можно, […]

Далее >>

»

По категориям

Узел прохода вентиляции через крышу: варианты и правила строительства

Вывести дымоход на крышу — задача эта на первый взгляд не кажется особо сложной. Но на практике все гораздо сложнее: узел прохода вентиляции через крышу должен быть выполнен очень аккуратно и с соблюдением всех технических требований. Ведь должна сохраняться целостность кровельного пирога и обеспечиваться герметичность.

Мы расскажем, как монтировать кровлю в соответствии со строительными нормами. В представленной нами статье анализируются два варианта: для жесткого и мягкого типа покрытия. Основываясь на наших советах, вы прекрасно сможете выполнить работу самостоятельно.

Содержание статьи:

• Требования к проходу
• Жесткая кровля
• Устройство перехода на мягкую кровлю
• Особенности монтажа типового проекта
• Выводы и полезное видео по теме
2 Требования к проходу

Разумеется, в месте прохождения вентиляционной или любой другой трубы через крышу необходимо обеспечить достаточную герметичность, чтобы влага не проникала внутрь здания. В то же время этот узел не должен препятствовать стоку осадков с поверхности крыши. Еще один важный момент – наличие надежной теплоизоляции.

Верх трубы должен быть защищен от влаги дефлектором. Существуют определенные требования к длине вентиляционной трубы, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не такие строгие, как нормы для дымоходов.

Часто воздухообмен через вентиляцию осуществляется принудительно, с помощью вытяжного вентилятора, который также устанавливается возле примыкания. Этот механизм также должен быть надежно защищен от воздействия атмосферных осадков и других природных факторов. Кроме того, необходимо обеспечить заземление прибора.

Неправильный монтаж данного узла часто приводит к плохому удалению осадков с поверхности, что может привести к преждевременному повреждению кровельного материала. Много неприятностей может доставить вентиляционный канал многоквартирного дома, если он выходит на крышу поперек ската.

Помимо сборки прохода вентиляционного канала через крышу могут понадобиться дополнительные элементы, защищающие конструкцию от атмосферных осадков, улучшающие отвод влаги и т. д.

Гораздо лучше, если площадка расположена вдоль ската , поэтому будет меньше препятствий для стока воды. Оптимальным является расположение крупного переходного узла вдоль хребта. Этот вариант избавляет от необходимости установки дополнительных элементов, снижающих сопротивление вентиляционной трубы схождению осадков.

Серьезной ошибкой при монтаже считается ситуация, при которой передний фартук находится под кровельным листом. Фартук – это конструкция, обеспечивающая плотное прилегание кровли к стенкам трубы. Если нижнюю часть фартука вынести под крышу, вода будет стекать в щель, попадая в кровельный пирог и далее в чердачное пространство.

Принципы монтажа переходного узла системы вентиляции можно использовать и для монтажа других подобных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению перепада температур, что способствует образованию конденсата на поверхности вентиляционных труб. Со временем такая ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавчины и т. д.

Наружная часть вентиляционной трубы, выступающая над кровлей, должна быть защищена от влаги и осадки

В старых вентиляционных каналах обычно предусматривают так называемую выдру — утолщение, позволяющее нагретому воздуху перед выходом на крышу немного остыть. В результате разница температур воздуха и кровельных коммуникаций будет меньше, что снизит вероятность образования конденсата.

В современных домах используются фартуки, с помощью которых полностью герметизируется щель между трубой и кровлей. Прорези для установки фартуков формируют болгаркой. Утепление металлических и пластиковых труб можно выполнить с помощью минеральной ваты или другого подходящего материала.

Для круглого вентканала лучше выбрать промышленную модель переходного узла, так как изготовить такое устройство самостоятельно будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя, следует сразу продумать обустройство прохода через крышу. Специалисты отмечают, что вывести наружу трубу прямоугольного или квадратного сечения гораздо проще, чем круглую конструкцию.

Для обеспечения достаточно плотного прилегания вентиляционной трубы к кровельному материалу обычно используется квадратная втулка, надеваемая поверх трубы. Его заполняют огнеупорным материалом, в основном песком или мелким керамзитом, из-за чего такая конструкция называется «песочницей».

Необходимо вывести вентиляцию над кровлей на высоту равную высоте . Так что нужно обеспечить стабильную тягу. Эта величина зависит от удаленности дымохода от ребра конька.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до монтажа кровельного пирога и кладки

Узел прохода должен быть надежно закреплен ко всем элементам кровли. Обратите внимание на расстояние между краем трубы и закрепленным над ней. . Он должен быть таким большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться.

Жесткая кровля

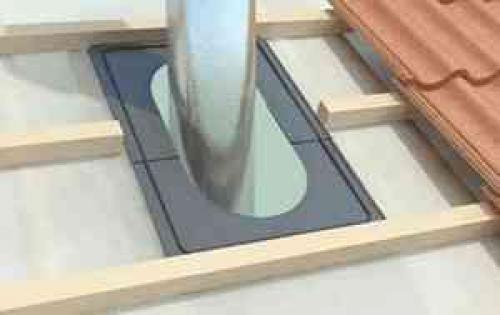

Для обустройства узла прохода вентиляционного канала через кровлю, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и др.), применяют квадратную конструкцию типа песочницы, зазоры вокруг которых заполнены негорючим теплоизоляционным материалом.

Должна быть слегка отбортована для предохранения теплоизоляции от контакта с влагой непосредственно на трубе. Вокруг металлической прямоугольной втулки необходимо установить четыре части фартука, которые в итоге перекрывают линию контакта трубы с крыша со всех сторон.

Сначала устанавливается нижняя часть, затем монтируются боковые части, после чего сверху можно поставить элемент фартука. Горизонтальную часть части фартука, расположенную над остальными, следует поместить под кровельный материал. Остальные, т.е. боковые и нижние элементы монтируются поверх крыши.

Перед началом монтажа промузла для перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Стяжка — длинный кровельный желоб, который должен быть предусмотрен для конструкции крыши. Довольно часто при монтаже вентиляционного проходного узла можно обойтись без такого элемента. Для уточнения этого момента рекомендуется обратиться к опытному кровельщику.

Фартук можно приобрести в готовом виде, но такую ​​конструкцию несложно сделать самому. Для этого используют оцинкованный кровельный лист толщиной 0,5 мм. Более толстый рубероид использовать нежелательно, так как его будет сложнее сгибать для придания необходимой формы.

Разность температур воздуха внутри и снаружи вентиляции может привести к образованию конденсата внутри конструкции, поэтому часть вентиляционного канала рекомендуется утеплить

А вот тонкую жесть для этих целей брать не следует, так как она не имеет надежность. Размер фартука должен соответствовать размеру волны материала, который используется для кровли.

Для монтажа узла перехода под металлочерепицу вертикальная часть фартука выполняется длиной в две кровельные волны, а горизонтальная — в три раза больше длины волны.

Данные размеры предназначены для создания достаточно большого фартукового подхода к горизонтальной плоскости трубы и наклонной плоскости покрытия для предотвращения даже случайных брызг под кровельный материал. Фартуки также монтируются с нахлестом элемента, установленного сверху, на часть, расположенную снизу.

Оптимальным считается перекрытие, равное ширине одного из них, но такое положение не всегда достижимо. Так, нахлест верхних и боковых элементов фартука будет скрыт под кровельным материалом, установить детали в правильное положение затруднительно.

А вот с наложением нижней и боковых частей фартука такой проблемы нет, рекомендуется точно выдерживать необходимые размеры. При необходимости размеры частей фартука после установки можно подкорректировать с помощью ножниц по металлу.

Отбортовка должна производиться только для верхних и боковых элементов. Для днища такая подгонка не нужна, так как влага с него спускается на скат крыши и, возможно, на стяжку.

При правильном монтаже узла перехода вентиляционного канала подкровельное пространство будет надежно защищено от атмосферных осадков и влаги

Этот элемент можно установить поверх кровли для оптимизации отвода влаги. В такой ситуации следует сделать небольшой изгиб в сторону завязки на нижней части фартука.

Кроме того, требуется нижняя отбортовка. Если установка стяжки не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, а выпуск для влаги следует сделать больше.

Устройство перехода на мягкой кровле

Кровельные конструкции для мягких кровель имеют некоторые особенности, которые отражаются в порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

Штучный кровельный материал не подходит для устройства малоуклонных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство проходного узла в скатной кровле необходимо продумать еще на этапе выбора оптимального варианта.

При монтаже проходного узла часть, развернутую к коньку крыши, заводят под лист рубероида, чтобы влага не попала в зазоры и не повредила утеплитель

Перед началом работ по устройству вентпрохода , следует выяснить, в какую сторону наклонена крыша. Если проходной узел устанавливается на жесткой кровле до начала кровельных работ, то в этой ситуации необходимо предварительно раскатать основную площадь кровельного ковра.

После этого сделать тепловой узел и установить теплоизоляционные материалы. Дальнейшие действия зависят от формы кровельного узла. Для элемента с круглым сечением потребуется установка всего двух деталей, а вот узел квадратной конфигурации монтируется с использованием четырех составляющих.

Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого рубероида. Их закрепляют на крыше и на проходном узле. Процесс крепления начинается снизу, затем от середины к краям, после чего фиксируется верхняя часть вагонки.

К высоте установки вентиляционных труб над уровнем крыши предъявляются те же требования, что и к установке дымоходных каналов. Проще говоря, высота стояков принимается равной высоте дымоходов. Часто их устраивают рядом, в той же шахте

Отдельные элементы устанавливаются таким образом: сначала нижняя, затем боковая, завершают монтаж закреплением верхней крепи. Конечно, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие жесткие, как при устройстве прохода под жестким кровельным материалом.

От скатной крыши быстро и регулярно отводятся потоки атмосферных вод, поэтому значительное перекрытие в данной ситуации не нужно. Но низкий уровень зимних осадков на крыше может создать еще одну проблему. В местах стыков кровельный материал может расслаиваться при длительном контакте с влагой.

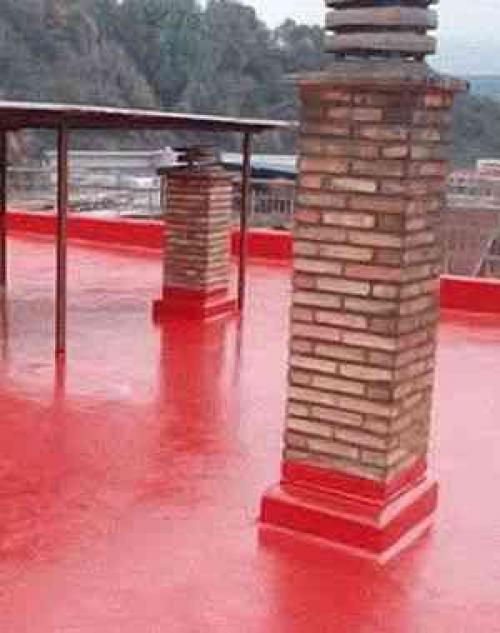

Мягкие кровельные материалы обычно укладывают на скаты с небольшим уклоном. В любом случае следует учитывать направление уклона.

Чтобы не допустить подобной ситуации, следует уделить особое внимание качеству монтажа гибкой кровли, точно соблюдать все требования технологии монтажа. Говоря простым языком, кровельный лист должен быть правильно прогрет и надежно прижат. В этом случае можно использовать технику шлепания или использовать специальный валик для прикатывания гонта.

Захлопывают простыню с помощью рукавицы, в которую вшит кожаный язычок. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла обычно осуществляется с использованием двухслойных накладок.

Для небольшого элемента можно использовать только один слой. Круглый проход небольшого диаметра оформляется двумя большими пластинами с горизонтально отогнутой «юбкой».

Сначала установите нижний элемент, затем верхний. При монтаже лист предварительно подогретого материала нужно немного подтянуть, чтобы обеспечить надежное покрытие вентиляционных коммуникаций и необходимый нахлест.

Особенности монтажа типового проекта

Узлы проходки вентиляционных коммуникаций промышленного производства выполняются в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

Место прохождения вентиляционной трубы через крышу обычно имеет квадратную конфигурацию, это необходимо учитывать при выборе формы воздуховода и типа примыкания

Для расчета сборки прохода следует учитывать такие показатели, как угол наклона ската и расстояние от элемента до конька крыши.

Типовой переходной узел может быть выполнен в следующих вариантах:

• с конденсатным кольцом или без него;
• с изолированным или обычным клапаном или без клапана;
• с ручным или механическим управлением для клапана;
• с защитой от искр или без нее и т. д.

Перечисленные параметры могут различаться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система стабильна и не нуждается в постоянной регулировке. Также возможно изготовление площадки для бурения на заказ.

Типовые узлы проходки через кровлю, изготавливаемые на промышленных предприятиях, весьма разнообразны, их выбирают в зависимости от размеров трубы и особенностей кровли

Конструкции этого типа изготавливаются из полимеров, нержавеющей стали с толщиной 0,5-0,8 мм и черной стали 1,5-2 мм. Сечение готового переходного узла может быть круглым, овальным, квадратным или прямоугольным. Конкретная модель выбирается в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы прохода зарубежного производства, как правило, качественные, они не всегда адаптированы к местным климатическим условиям, поэтому не помешает внимательно изучить предложения отечественных производителей.

Обычно маркируются следующим образом:

• буквы UP с индексом от 1 до 10 обозначают исполнение без конденсаторного кольца и клапана;
• индексы от 2 до 10 обозначают устройства с ручным клапаном, без кольца;
• Обозначение УПЗ присваивается устройствам со специальной площадкой для привода клапана, что предусмотрено конструкцией.

В комплекте готовых моделей переходных узлов имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, железобетонным стаканам, предназначенным для монтажа. Для теплоизоляции с успехом используется минеральная вата, которую рекомендуется защищать слоем стекловолокна.

При необходимости установки вентиляционной установки с защитным клапаном обратите внимание на предназначенную для него трубу. К нижнему фланцу этого элемента должен быть присоединен вентиль. Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для брекетов используются хомуты и скобы.

Для дополнительной защиты вентиляционного стояка от влаги необходимо использовать юбку. Коллектор конденсата приварен к трубе.

Предназначен для удаления влаги из воздушных масс, движущихся по вентиляционному каналу. Для управления клапаном используется механический узел, который следует установить на предназначенную для него полку.

Этот элемент нельзя устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов раковины. Типовые модели узлов обычно монтируются до начала кровельных работ: сначала монтируются воздуховоды вентиляционной системы, затем проход, а уже после этого монтируется кровля.

Рекомендуется по окончании работ загерметизировать все стыки, в том числе примыкание элементов площадки к кровле.

Для этого:

• очистить поверхность трубы и крыши от загрязнений;
• дно воздуховода и прилегающую часть крыши обклеить фольгированной бумагой;
• заполните отверстия герметиком.

Эти меры помогут защитить проходку от влаги и создадут дополнительную теплоизоляцию конструкции.

Рекомендуемая нами ознакомит Вас непосредственно с правилами монтажа вентиляционной системы, в которых подробно описаны нюансы проектирования и организации.

Выводы и полезное видео по теме

Видео, демонстрирующее монтаж прохода вентиляционной трубы через кровельную систему, позволяет получить представление об особенностях данного вида работ:

Установка этого важного элемента не слишком сложно выполнить. Но нужно строго соблюдать требования технологии монтажа, чтобы исключить задержку влаги на поверхности кровли и проникновение ее под покрытие.

Расскажите о том, как вы устроили проход вентиляционной трубы через чердак и кровельный пирог своими руками. Не исключено, что вы знаете технологические тонкости, которые будут полезны посетителям сайта. Пожалуйста, пишите комментарии в блоке ниже, размещайте фото и задавайте вопросы по теме.

Как улучшить вентиляцию чердака и крыши (сделай сам)

Обновлено: 12 июня 2019 г.

Хорошая вентиляция чердака и крыши снижает расходы на охлаждение, продлевает срок службы гонта и уменьшает зимние наледи.

Следующий проект›

Семейный мастер на все руки

Надлежащая вентиляция крыши снижает расходы на охлаждение, продлевает срок службы черепицы и предотвращает гниение крыши и образование наледи зимой.

И крышные, и потолочные вентиляционные отверстия легко монтируются всего за несколько часов. Кровельные и чердачные форточки защитят ваш дом от дорогостоящего ремонта в будущем. Эта статья поможет вам определить, правильно ли вентилируется ваш чердак, и покажет, как установить дополнительные вентиляционные отверстия, если они вам нужны.

Эксперты DIY журнала The Family Handyman Magazine

Время

A Full Day

Сложность

Промежуточный

Стоимость

. . Это снижает затраты на охлаждение и продлевает срок службы черепицы. Зимой теплый влажный воздух просачивается на чердак из жилого помещения внизу. Хорошая вентиляция позволяет отводить тепло и влагу. Это сохранит ваш чердак сухим и уменьшит образование наледи. Вот четыре признака невентилируемого или недовентилируемого чердака:

1. Посмотрите на свои карнизы и крышу. Если вы не видите чердачных вентиляционных отверстий на крыше или в карнизах, вам нужно добавить их. Ваши вентиляционные отверстия на крыше могут выглядеть совсем не так, как показано в этой статье. На вашей крыше может быть коньковый вентиляционный канал, представляющий собой низкопрофильный непрерывный вентиляционный канал, проходящий вдоль вершины крыши. Или у него могут быть фронтонные вентиляционные отверстия, которые представляют собой жалюзийные отверстия в верхней части фронтонов.
2. Прикоснитесь к потолку в теплый солнечный день. Горячий потолок говорит вам, что чердак действует как солнечная печь, увеличивая ваши счета за охлаждение и готовя черепицу.
3. Толстые гребни льда на карнизах зимой – признак плохой вентиляции чердака. Теплый воздух, выходящий из нижних помещений, попадает на чердак. Снег тает, и вода снова замерзает на холодных карнизах, создавая ледяные заторы.
4. Теплый воздух, выходящий из жилых помещений, также содержит влагу, которая конденсируется на стропилах или обшивке крыши. Возьмите фонарик и осмотрите свой чердак зимой. Если вы видите сырость или мороз, вам нужна лучшая вентиляция крыши и несколько вентиляционных отверстий на чердаке.

Для достижения наилучших результатов разместите кровельную вентиляцию рядом с козырьком крыши, а потолочные вентиляционные отверстия — в карнизах. Воздух поступает через вентиляционные отверстия в потолке и выходит через вентиляционные отверстия в крыше. Вентиляционные отверстия бывают разных стилей. Мы выбрали прямоугольные кровельные вентиляционные отверстия с капюшоном и прямоугольные потолочные вентиляционные отверстия, потому что их легко установить. Все, что вам нужно, чтобы начать проект по установке крышных вентиляторов, доступно в домашних центрах. Помимо вентиляционных отверстий, вам понадобится горсть кровельных гвоздей 1-1/4 дюйма, 1/2 дюйма. шурупы из оцинкованного листового металла для вентиляционных отверстий в потолке, лезвия канцелярских ножей, пылезащитную маску и один тюбик кровельного клея на каждые три вентиляционных отверстия. Вы будете вырезать отверстия для вентиляционных отверстий с помощью лобзика или сабельной пилы. Рассчитывайте потратить на этот проект целый день. Прохладный день лучше всего. В жаркий день на чердаке может быть опасно жарко. Тепло также делает черепицу легко повреждаемой.

Сколько вентиляционных отверстий вам нужно? Сначала определите площадь чердака, умножив длину на ширину. 30 х 40 футов. чердак, например, имеет площадь 1200 кв. футов. Затем стремитесь к 1 кв. футу (144 кв. дюйма) вентиляционного отверстия на 150 кв. футов чердака. Строительные нормы и правила позволяют уменьшить это вдвое при некоторых условиях, но обычно лучше вентиляция крыши. Открытая площадь вентиляционного отверстия иногда указывается на крышном вентиляционном отверстии как NFVA (чистая свободная площадь вентиляционного отверстия). Если нет, измерьте размер самостоятельно. Вентиляционные отверстия на крыше обеспечивают примерно половину площади вентиляционных отверстий, а вентиляционные отверстия на потолке — другую половину.

Установка вентиляционных отверстий на крыше

Фото 1. Отметьте места расположения вентиляционных отверстий на чердачной крыше

Центрируйте гвозди между стропилами на расстоянии 18 дюймов от вершины крыши. Вбейте гвозди сквозь обшивку и черепицу, чтобы отметить места вентиляционных отверстий на крыше.

Фото 2: Разрежьте черепицу для вентиляционных отверстий на крыше

Разрежьте черепицу канцелярским ножом. Сделайте область выреза на 1/2 дюйма больше, чем вентиляционное отверстие. Мел обеспечивает легко видимую линию разреза.

Фото 3: Вырежьте отверстие для вентиляционных отверстий в крыше

Вырежьте отверстие в обшивке крыши лобзиком или сабельной пилой. Просверлите начальное отверстие, чтобы вы могли вставить лезвие, чтобы начать резать.

Фото 4: Удалите все препятствия

Вставьте монтировку между черепицей и отделите самоклеящийся клей. Затем удалите все гвозди, которые мешают вентиляционному отверстию соскользнуть на место.

Фото 5. Установка вентиляционного отверстия

Вставьте вентиляционное отверстие на место. Прибейте нижний край кровельными гвоздями.

Фото 6. Установка крышки вентиляционного отверстия на чердаке

Нанесите кровельный цемент там, где черепица встречается с вентиляционным отверстием. Добавьте каплю цемента, чтобы прикрепить черепицу к основанию крышки вентиляционного отверстия чердака.

Для добавления вентиляционных отверстий на чердаке достаточно просто вырезать отверстия и установить вентиляционные отверстия. На фото 1-6 показано, как это делается. Но прежде чем вырезать какие-либо отверстия, спланируйте расположение вентиляционных отверстий на чердаке.

Отметьте места вентиляционных отверстий на чердаке, где видны стропила, и не размещайте вентиляционные отверстия над ними. Разместите все вентиляционные отверстия на одной стороне крыши. Если козырек вашей крыши проходит параллельно улице, поместите их с обратной стороны, где они будут менее заметны. Равномерно разместите чердачные вентиляционные отверстия и отметьте места, вбивая гвозди в черепицу (Фото 1). Надевайте пылезащитную маску во время работы на чердаке и кладите доски или фанеру на стропила, чтобы не наступить на потолок из гипсокартона внизу.

Следуйте фотографиям 1–6, чтобы ознакомиться с простыми инструкциями.

Установка вентиляционных отверстий в потолке

Фото 7: Вырежьте вентиляционные отверстия в потолке

Вырежьте отверстия для вентиляционных отверстий в потолке лобзиком. Сделайте размеры отверстия на 1 дюйм меньше, чем длина и ширина вентиляционного отверстия.

Фото 8: Установка вентиляционных отверстий

Прикрутите вентиляционные отверстия на место так, чтобы ребра были направлены в сторону дома. Загрунтуйте и покрасьте вентиляционные отверстия в тон софита, но не забивайте внутреннюю сетку краской.

Фото 9: Установите перегородки

. Прикрепите перегородки скобами к промежуткам между стропилами, чтобы воздух, поступающий через вентиляционные отверстия, проходил мимо изоляции.

Запланируйте размещение равного количества вентиляционных отверстий с обеих сторон дома, равномерно расположенных вдоль потолков. Ищите гвозди и швы в софите, которые указывают на расположение каркаса, и избегайте размещения вентиляционных отверстий над каркасом. Чтобы отметить линии разреза на софите, сделайте картонный шаблон, который на 1 дюйм меньше вентиляционного отверстия. Если в вашем доме нет софитов, одним из решений является установка вентиляционных отверстий возле нижнего края крыши. Чтобы найти более привлекательные решения, позвоните поставщику кровельных материалов (поищите в Интернете «Кровельные материалы»).

Если ваш чердак хорошо утеплен, изоляция может закупоривать промежутки между стропилами прямо над наружными стенами. Это означает, что воздух не может поступать из вентиляционных отверстий софита в вентиляционные отверстия крыши. Решение состоит в том, чтобы добавить перегородки, которые позволяют воздуху проходить мимо изоляции (Фото 9). Перегородки доступны в домашних центрах. Их установка может оказаться неприятным занятием в темном, тесном, пыльном помещении. В старом доме вы также можете найти деревянную блокировку между стропилами, которую необходимо вырезать, поддеть или высверлить, чтобы открыть проход для воздуха.
