Какой должна быть толщина фундамента, как ее рассчитать
Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.
Многие индивидуальные застройщики на этапе разработки фундамента для своего дома сталкиваются с проблемой расчета его параметров, в том числе и толщины основы постройки. И правда, какой должна быть толщина плиты, если мы выбираем плитный железобетонный фундамент? Какой толщины принимать ростверк ленточного или столбчато-ленточного основания? С этими, на первый взгляд, простыми вопросами мы и попытаемся разобраться в данной статье.
В одной из следующих статей мы приведем конкретный пример расчета фундамента, а пока определим решающие факторы, оказывающие влияние на выбор толщины основания для дома:
- фундамент должен эффективно воспринимать нагрузки от здания и деформации со стороны грунтового основания. Для этого необходимо задать такую толщину фундаментной конструкции, чтобы обеспечить гармоничную работу всех ее составляющих, например, арматуры и бетона;
- понятно, что толщину фундамента можно задать заведомо достаточной, обеспечивающей 500% надежности и более, но в условиях экономии строительных материалов такой подход многим покажется неразумным;
- получается, что должен сохраняться баланс между экономичным подходом и стремлением создать действительно надежный фундамент, который прослужит долгие годы, благодаря чему построенный на нем дом сохранит свою целостность
Расчет толщины плитного фундамента
Если вы решили возводить плитный фундамент, то вас наверняка волнует вопрос определения его толщины, отталкиваясь от которой можно проводить дальнейшие расчеты, например, расчет опалубки фундамента.
Мы не будем приводить кучу формул, которые используют профессиональные строители – в этом нет необходимости. При желании вы можете воспользоваться одной из многих специальных программ, которые предназначены для проведения расчетов фундамента, в том числе и плитного. Обычно толщину плиты принимают исходя из общих нагрузок от дома и характера грунта на стройплощадке. При этом отталкиваются от того, что между двумя сетками арматуры необходимо выдержать не менее 70 мм. Добавим к этому толщину защитного слоя в 50 мм, а также толщину продольной и поперечной арматуры (для прутков диаметром 12 мм), получим, что толщина плиты должна быть: 70+2×50+12×4=218 мм. Но это в нашем случае. Обычно толщину плиты принимают равной 200, 250, 300 мм. Тут многое зависит от состава грунта и равномерного залегания пород. 250 мм – оптимальное значение, с неплохим запасом.
Расчет толщины ростверка
Что есть толщина фундамента для ленточного основания? Ведь может подразумеваться ширина ленты (вид сверху), либо ее глубина (в разрезе фундамента).
Очевидно, что глубина ленты принимается исходя из условий строительства: при заглублении ниже ГПГ – она одна, для мелкозаглубленного – другая. Как правило, в последнем случае ее принимают равной 500-600 мм, но для легких сооружений, например, небольшой бани, можно принять меньше – 250-300 мм. Что касается ширины ленты, то она должна быть на 100 мм больше толщины возводимых на фундаменте стен.
Какой должна быть толщина столбов для свайного фундамента
Толщина столбов принимается исходя из расчетных значений требуемой площади подошвы основания. Но при этом она не должна быть меньше 100 мм. Это, что касается буронабивных и свайных оснований. Если планируется ставить дом на столбы из сборных строительных материалов или из железобетона, то толщина опор в этом случае принимается также исходя из расчетного значения площади основания, но не менее 400 мм ввиду того, что такие столбы обычно «закапывают» на незначительную глубину и есть риск их смещения/заваливания.
Напоследок
Переживаете о том, что ваш фундамент продавится или деформируется еще каким-то немыслимым образом? Тогда ступайте со всеми расчетами к опытному строителю.
Либо можно освоить программы для расчета, благо оных не так-то и мало.
Расчет толщины фундамента плиты и его правильная заливка
Монолитный фундамент в виде плиты создается для строительства самого разного рода зданий, в том числе многоэтажных, поскольку обладает повышенной прочностью, устойчивостью к агрессивным условиям, в том числе погодным, и давление на грунт происходит равномерно. Однако нужно помнить про один из важных параметров, соблюсти который для качественной заливки требует фундамент-плита – расчет толщины. Он должен быть произведен с учетом ряда особенностей будущего строения и его месторасположения.
Содержимое
- 1 Что необходимо принять во внимание при вычислениях?
- 1.1 Плитный фундамент: расчет общей толщины
- 2 Как произвести расчет нагрузки на плиту фундамента?
- 2.1 Заключение
Что необходимо принять во внимание при вычислениях?
При определении толщины следует ориентироваться на следующие факторы:
- вид и характер грунта, на котором будет возведено здание;
- глубина заложения;
- степень нагрузки, которая будет ложиться на бетонное основание в процессе строительства и эксплуатации (зависит от этажности дома, его назначения, планировки и т.
д.).
д.).Важно! Стоимость такого вида основания достаточно недешева, поэтому, делая расчет плиты фундамента, стоит обратить внимание не только на надежность, но и на объем затрат на материалы и заливку.

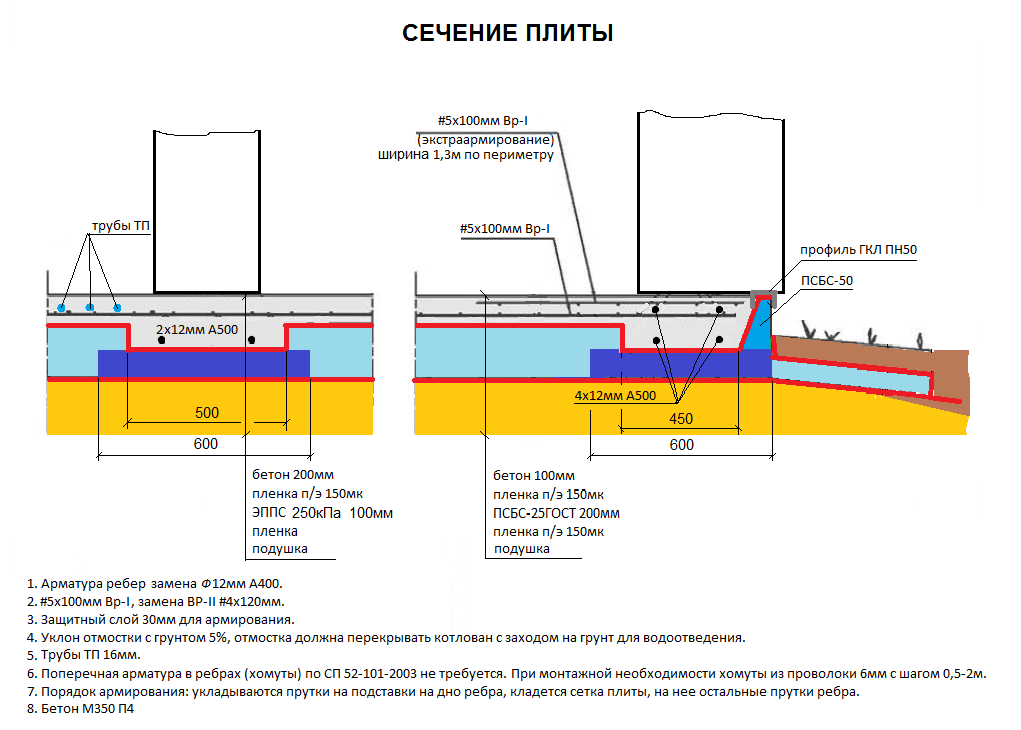

Самым простым способом подсчета толщины самой плиты является сложение нескольких значений:

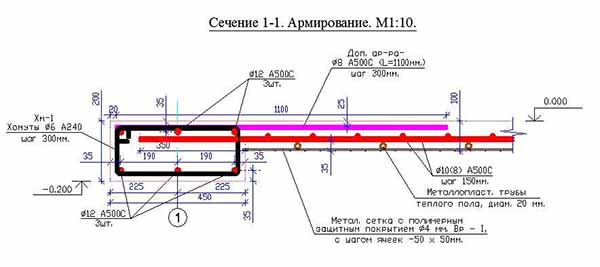

- Расстояние между сетками из арматуры, используемой для усиления бетона. Оно должно составлять порядка 10 см и выше.
- Толщина бетона, заложенного под нижней сеткой, и бетона, залитого над верхним слоем арматуры: она составит минимум по 5 см для каждого уровня, что в сумме будет равно 10 см.
- Диаметр самой арматуры: обычно используются стержни 1,2 см.
Таким образом, расчет плитного фундамента показывает, что толщина будет составлять 22,4 см. Обычно плиту заливают от 20 до 30 см, в зависимости от нагрузок, грунта, климата и других факторов. Чаще всего это значение составляет 25 см, однако при неравномерном или сложном грунте лучше увеличить его, чтобы фундамент был прочным.
Плитный фундамент: расчет общей толщины
Кроме самой плиты из железобетона, нужно принимать во внимание и дренажный слой с подушкой из песка, которые закладываются внизу. Перед заливкой требуется вырыть котлован в полметра глубиной, где будет выложено около 20 см щебня и 30 см песчаного слоя. При сложении этих значений с параметрами плиты выясняется, что плитный фундамент будет составлять от 70 см по высоте и больше, в зависимости от того, каким будет вес самого строения.
Как произвести расчет нагрузки на плиту фундамента?
Для того, чтобы в процессе эксплуатации зданию не угрожал риск разрушения, и оно прослужило бы долгие годы, необходимо определить степень нагрузки на фундамент. Для этого в расчет берется площадь дома, материалы, из которых он будет возведен, этажность здания, особенности планировки и число несущих стен, назначение строения.
Учет всех этих параметров влияет и на расчет толщины плитного фундамента.
Заключение
Вычисление такого параметра плиты под основание дома, как толщина, производится с учетом множества факторов, от которых он зависит: это и особенности почвы, и тип климата, и назначение здания, и его конструктивные особенности. Приведенные цифры являются усредненными, и в каждом конкретном случае их стоит производить очень внимательно. К примеру, для здания из кирпича необходимо сразу планировать более толстый фундамент, чем для дома из пенобетонных блоков, а двухэтажное здание должно иметь основание, на 40-50 см большее по высоте, чем у дома с одним этажом. Таким образом, расчет фундаментной плиты, подушки и слоя для отвода дренажей лучше всего поручить специалистам, чтобы не ошибиться при попытке самостоятельно определить этот параметр.
Расчет перекрытия — Портал гражданского строительства
ВВЕДЕНИЕ
Перекрытие — это конструктивный элемент, который используется для поддержки потолков и полов.
Он сделан из бетона, и для его поддержки предусмотрена арматура. Его толщина составляет несколько дюймов, и он опирается на балки и колонны. Подсчитано, что бетонная плита служит от 30 до 100 лет, если она построена из бетона и стали хорошего качества. Обычно для жилых целей используется М20.
Существует два типа плит – односторонняя плита и двусторонняя плита. Двухсторонние плиты поддерживаются с четырех сторон, а односторонние плиты поддерживаются с двух противоположных сторон. Двухсторонние плиты несут нагрузку в двух направлениях, поэтому армирование предусмотрено в обоих направлениях. Принимая во внимание, что в односторонней плите арматура предоставляется в одном направлении, поскольку она несет нагрузку в одном направлении. В односторонней плите отношение более длинного пролета к меньшему больше или равно 2, в то время как в двусторонней плите отношение более длинного пролета к меньшему меньше 2.
Здесь в этой задаче сначала показан план дома, затем панели перекрытия изображены в соответствии с планом дома.
План, используемый для гравитационного анализа здания, также аналогичен панелям перекрытий. Здесь берутся первичные балки, а второстепенные балки не учитываются, чтобы сократить расчеты. Кроме того, отношение более длинного пролета к более короткому во всех панельных плитах составляет менее 2, поэтому все панели перекрытий являются двусторонними плитами. Метод проектирования соответствует Приложению D стандарта IS 456:2000.
КОНСТРУКЦИЯ ПЛИТЫ:
Конструкция типовой плиты перекрытия:
У нас толщина плиты 130 мм.
С учетом бетона марки М20 и стали Fe 500 диаметром 10 мм
Эффективная глубина: (130-15-10/2) = 110 мм.
Расчет нагрузки:
Фактическая нагрузка = 2 кН/м 2
Собственный вес плиты = 3,25 кН/м 2
Отделка пола = 1 кН/м 2 Всего = 6 кН/м 9 9 м 2
Определение моментов плит (плита с боковым защемлением):
Согласно стандарту IS 456:2000, пункт D-1.
1, максимальный изгибающий момент на единицу ширины плиты определяется формулой: x 2
M Y = α Y WL Y 2
, где L x и L Y — это длина седл. , α y – моментные коэффициенты,
M x и M y представляют собой моменты на полосах единичной ширины, пролетающих l x и l y соответственно,
Вт = общая расчетная нагрузка на единицу площади.
Проверка толщины
Здесь максимальный момент взят из таблицы ниже.
Отсюда Safe
Расчет B.M. Коэффициент
| № панели | л x (м) | л у (м) | л у /л x | Тип | Негатив α x | Отрицательный α y | Положительный α x | Положительный α y | |
| 1 | 3,35 | 4,42 | 1,32 | Две смежные кромки прерывистые | 0,066 | 0,047 | 0,050 | 0,035 | |
| 2 | 3,35 | 3,73 | 1. 11 | Одна длинная кромка прерывистая | 0,045 | 0,037 | 0,034 | 0,028 | |
| 3 | 3,35 | 3,73 | 1.11 | Одна длинная кромка прерывистая | 0,045 | 0,037 | 0,034 | 0,028 | |
| 4 | 3,35 | 4,42 | 1,32 | Две смежные кромки прерывистые | 0,066 | 0,047 | 0,050 | 0,035 | |
| 5 | 3,65 | 4,42 | 1,21 | Одна короткая кромка прерывистая | 0,048 | 0,037 | 0,036 | 0,028 | |
| 6 | 3,65 | 3,73 | 1,02 | Внутренняя панель | 0,033 | 0,032 | 0,025 | 0,024 | |
| 7 | 2,72 | 3,65 | 1,34 | Внутренняя панель | 0,049 | 0,032 | 0,037 | 0,024 | |
| 8 | 3,65 | 3,73 | 1,02 | Внутренняя панель | 0,033 | 0,032 | 0,025 | 0,024 | |
| 9 | 3,65 | 4,42 | 1,21 | Одна короткая кромка прерывистая | 0,048 | 0,037 | 0,036 | 0,028 | |
| 10 | 3,6 | 4,42 | 1,23 | Одна короткая кромка прерывистая | 0,049 | 0,037 | 0,037 | 0,028 | |
| 11 | 3,6 | 3,73 | 1,04 | Внутренняя панель | 0,034 | 0,032 | 0,025 | 0,024 | |
| 12 | 2,72 | 3,6 | 1,32 | Внутренняя панель | 0,048 | 0,032 | 0,037 | 0,024 | |
| 13 | 3,6 | 3,73 | 1,04 | Внутренняя панель | 0,034 | 0,032 | 0,025 | 0,024 | |
| 14 | 3,6 | 4,42 | 1,23 | Одна короткая кромка прерывистая | 0,049 | 0,037 | 0,037 | 0,028 | |
| 15 | 3,6 | 4,42 | 1,23 | Одна короткая кромка прерывистая | 0,049 | 0,037 | 0,037 | 0,028 | |
| 16 | 3,6 | 3,73 | 1,04 | Внутренняя панель | 0,034 | 0,032 | 0,025 | 0,024 | |
| 17 | 2,72 | 3,6 | 1,32 | Внутренняя панель | 0,048 | 0,032 | 0,037 | 0,024 | |
| 18 | 3,6 | 3,73 | 1,04 | Внутренняя панель | 0,034 | 0,032 | 0,025 | 0,024 | |
| 19 | 3,6 | 4,42 | 1,23 | Одна короткая кромка прерывистая | 0,049 | 0,037 | 0,037 | 0,028 | |
| 20 | 3,65 | 4,42 | 1,21 | Одна короткая кромка прерывистая | 0,048 | 0,037 | 0,036 | 0,028 | |
| 21 | 3,65 | 3,73 | 1,02 | Внутренняя панель | 0,033 | 0,032 | 0,025 | 0,024 | |
| 22 | 2,72 | 3,65 | 1,34 | Внутренняя панель | 0,049 | 0,032 | 0,037 | 0,024 | |
| 23 | 3,65 | 3,73 | 1,02 | Внутренняя панель | 0,033 | 0,032 | 0,025 | 0,024 | |
| 24 | 3,65 | 4,42 | 1,21 | Одна короткая кромка прерывистая | 0,048 | 0,037 | 0,036 | 0,028 | |
| 25 | 3,35 | 4,42 | 1,32 | Две смежные кромки прерывистые | 0,066 | 0,047 | 0,050 | 0,035 | |
| 26 | 3,35 | 3,73 | 1. 11 | Одна длинная кромка прерывистая | 0,045 | 0,037 | 0,034 | 0,028 | |
| 27 | 3,35 | 3,73 | 1.11 | Одна длинная кромка прерывистая | 0,045 | 0,037 | 0,034 | 0,028 | |
| 28 | 3,35 | 4,42 | 1,32 | Две смежные кромки прерывистые | 0,066 | 0,047 | 0,050 | 0,035 |
Расчет моментов
| Панель № | Коэффициент B.M для более короткого направления M x =α x wl x 2 x 1,5 | Коэффициент B.M для более длинного направления M y =α y wl y 2 x 1,5 | ||
| Рядом с опорой (-ve) | Рядом с опорой (+ve) | Рядом с опорой (-ve) | Рядом с опорой (+ve) | |
| 1 | 6,94 | 5,26 | 8,61 | 6,41 |
| 2 | 4,73 | 3,58 | 4,83 | 3,65 |
| 3 | 4,73 | 3,58 | 4,83 | 3,65 |
| 4 | 6,94 | 5,26 | 8,61 | 6,41 |
| 5 | 6,00 | 4,50 | 6,78 | 5. 13 |
| 6 | 4.12 | 3,12 | 4,17 | 3,13 |
| 7 | 3,40 | 2,57 | 4,00 | 3,00 |
| 8 | 4.12 | 3,12 | 4,17 | 3,13 |
| 9 | 6,00 | 4,50 | 6,78 | 5.13 |
| 10 | 5,95 | 4,50 | 6,78 | 5.13 |
| 11 | 4.13 | 3,04 | 4,17 | 3,13 |
| 12 | 3,33 | 2,57 | 3,89 | 2,92 |
| 13 | 4.13 | 3,04 | 4,17 | 3,13 |
| 14 | 5,95 | 4,50 | 6,78 | 5.13 |
| 15 | 5,95 | 4,50 | 6,78 | 5.13 |
| 16 | 4.13 | 3,04 | 4,17 | 3,13 |
| 17 | 3,33 | 2,57 | 3,89 | 2,92 |
| 18 | 4. 13 | 3,04 | 4.17 | 3,13 |
| 19 | 5,95 | 4,50 | 6,78 | 5.13 |
| 20 | 6,00 | 4,50 | 6,78 | 5.13 |
| 21 | 4.12 | 3,12 | 4,17 | 3,13 |
| 22 | 3,40 | 2,57 | 4,00 | 3,00 |
| 23 | 4,12 | 3,12 | 4,17 | 3,13 |
| 24 | 6,00 | 4,50 | 6,78 | 5.13 |
| 25 | 6,94 | 5,26 | 8,61 | 6,41 |
| 26 | 4,73 | 3,58 | 4,83 | 3,65 |
| 27 | 4,73 | 3,58 | 4,83 | 3,65 |
| 28 | 6,94 | 5,26 | 8,61 | 6,41 |
Расчет площади стали
| Пролет | Положение моментов | Моменты (кНм) | М и /шп 2 | Платина % | Ast в мм 2 (обязательно) | Ast в мм 2 (прилагается) | Расстояние между стержнями 10 мм @ c/c |
| Короткий | Рядом с опорой | 6,94 | 0,57 | 0,162 | 178,20 | 250 | 300 |
| Средний пролет | 5,26 | 0,43 | 0,121 | 133. 10 | 250 | 300 | |
| Длинный | Рядом с опорой | 8,61 | 0,71 | 0,204 | 224,40 | 250 | 300 |
| Средний пролет | 6,41 | 0,53 | 0,150 | 165,00 | 250 | 300 | |
| Короткий | Рядом с опорой | 4,73 | 0,39 | 0,110 | 121.00 | 250 | 300 |
| Средний пролет | 3,58 | 0,30 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Возле поддержки | 4,83 | 0,40 | 0,113 | 124,30 | 250 | 300 |
| Средний пролет | 3,65 | 0,30 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 4,73 | 0,39 | 0,110 | 121. 00 | 250 | 300 |
| Средний пролет | 3,58 | 0,30 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,83 | 0,40 | 0,113 | 124,30 | 250 | 300 |
| Средний пролет | 3,65 | 0,30 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 6,94 | 0,57 | 0,162 | 178,20 | 250 | 300 |
| Средний пролет | 5,26 | 0,43 | 0,121 | 133.10 | 250 | 300 | |
| Длинный | Рядом с опорой | 8,61 | 0,71 | 0,204 | 224,40 | 250 | 300 |
| Средний пролет | 6,41 | 0,53 | 0,150 | 165,00 | 250 | 300 | |
| Короткий | Рядом с опорой | 6,00 | 0,50 | 0,142 | 156,20 | 250 | 300 |
| Средний пролет | 4,50 | 0,37 | 0,105 | 115,50 | 250 | 300 | |
| Длинный | Рядом с опорой | 6,78 | 0,56 | 0,159 | 174,90 | 250 | 300 |
| Средний пролет | 5. 13 | 0,42 | 0,119 | 130,90 | 250 | 300 | |
| Короткий | Рядом с опорой | 4.12 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,12 | 0,26 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,17 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,13 | 0,26 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 3,40 | 0,28 | 0,084 | 92,40 | 250 | 300 |
| Средний пролет | 2,57 | 0,21 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,00 | 0,33 | 0,093 | 102. 30 | 250 | 300 |
| Средний пролет | 3,00 | 0,25 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 4.12 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,12 | 0,26 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,17 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,13 | 0,26 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 6,00 | 0,50 | 0,142 | 156,20 | 250 | 300 |
| Средний пролет | 4,50 | 0,37 | 0,105 | 115,50 | 250 | 300 | |
| Длинный | Рядом с опорой | 6,78 | 0,56 | 0,145 | 159,50 | 250 | 300 |
| Средний пролет | 5. 13 | 0,42 | 0,119 | 130,90 | 250 | 300 | |
| Короткий | Рядом с опорой | 5,95 | 0,49 | 0,139 | 152,90 | 250 | 300 |
| Средний пролет | 4,50 | 0,37 | 0,105 | 115,50 | 250 | 300 | |
| Длинный | Рядом с опорой | 6,78 | 0,56 | 0,159 | 174,90 | 250 | 300 |
| Средний пролет | 5.13 | 0,42 | 0,119 | 130,90 | 250 | 300 | |
| Короткий | Рядом с опорой | 4.13 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,04 | 0,25 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,17 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3. 13 | 0,26 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 3,33 | 0,28 | 0,084 | 92,40 | 250 | 300 |
| Средний пролет | 2,57 | 0,21 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 3,89 | 0,32 | 0,090 | 99.00 | 250 | 300 |
| Средний пролет | 2,92 | 0,24 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 4.13 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,04 | 0,25 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,17 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,13 | 0,26 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 5,95 | 0,49 | 0,139 | 152,90 | 250 | 300 |
| Средний пролет | 4,5 | 0,37 | 0,105 | 115,50 | 250 | 300 | |
| Длинный | Рядом с опорой | 6,78 | 0,56 | 0,159 | 174,90 | 250 | 300 |
| Средний пролет | 5. 13 | 0,42 | 0,119 | 130,90 | 250 | 300 | |
| Короткий | Рядом с опорой | 5,95 | 0,49 | 0,139 | 152,90 | 250 | 300 |
| Средний пролет | 4,5 | 0,37 | 0,105 | 115,50 | 250 | 300 | |
| Длинный | Рядом с опорой | 6,78 | 0,56 | 0,159 | 174,90 | 250 | 300 |
| Средний пролет | 5.13 | 0,42 | 0,119 | 130,90 | 250 | 300 | |
| Короткий | Рядом с опорой | 4.13 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,04 | 0,25 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,17 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,13 | 0,26 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 3,33 | 0,28 | 0,084 | 92,40 | 250 | 300 |
| Средний пролет | 2,57 | 0,21 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 3,89 | 0,32 | 0,090 | 99. 00 | 250 | 300 |
| Средний пролет | 2,92 | 0,24 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 4.13 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,04 | 0,25 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,17 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,13 | 0,26 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 5,95 | 0,49 | 0,139 | 152,90 | 250 | 300 |
| Средний пролет | 4,5 | 0,37 | 0,105 | 115,50 | 250 | 300 | |
| Длинный | Рядом с опорой | 6,78 | 0,56 | 0,159 | 174,90 | 250 | 300 |
| Средний пролет | 5. 13 | 0,42 | 0,119 | 130,90 | 250 | 300 | |
| Короткий | Рядом с опорой | 6 | 0,50 | 0,142 | 156,20 | 250 | 300 |
| Средний пролет | 4,5 | 0,37 | 0,105 | 115,50 | 250 | 300 | |
| Длинный | Рядом с опорой | 6,78 | 0,56 | 0,159 | 174,90 | 250 | 300 |
| Средний пролет | 5.13 | 0,42 | 0,119 | 130,90 | 250 | 300 | |
| Короткий | Рядом с опорой | 4.12 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,12 | 0,26 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,17 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,13 | 0,26 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 3,4 | 0,28 | 0,084 | 92,40 | 250 | 300 |
| Средний пролет | 2,57 | 0,21 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4 | 0,33 | 0,093 | 102. 30 | 250 | 300 |
| Средний пролет | 3 | 0,25 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 4.12 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,12 | 0,26 | 0,084 | 92.40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,17 | 0,34 | 0,096 | 105,60 | 250 | 300 |
| Средний пролет | 3,13 | 0,26 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 6 | 0,50 | 0,142 | 156,20 | 250 | 300 |
| Средний пролет | 4,5 | 0,37 | 0,105 | 115,50 | 250 | 300 | |
| Длинный | Рядом с опорой | 6,78 | 0,56 | 0,159 | 174,90 | 250 | 300 |
| Средний пролет | 5. 13 | 0,42 | 0,119 | 130,90 | 250 | 300 | |
| Короткий | Рядом с опорой | 6,94 | 0,57 | 0,162 | 178,20 | 250 | 300 |
| Средний пролет | 5,26 | 0,43 | 0,121 | 133.10 | 250 | 300 | |
| Длинный | Рядом с опорой | 8,61 | 0,71 | 0,204 | 224,40 | 250 | 300 |
| Средний пролет | 6,41 | 0,53 | 0,150 | 165,00 | 250 | 300 | |
| Короткий | Рядом с опорой | 4,73 | 0,39 | 0,110 | 121.00 | 250 | 300 |
| Средний пролет | 3,58 | 0,30 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,83 | 0,40 | 0,113 | 124,30 | 250 | 300 |
| Средний пролет | 3,65 | 0,30 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 4,73 | 0,39 | 0,110 | 121. 00 | 250 | 300 |
| Средний пролет | 3,58 | 0,30 | 0,084 | 92,40 | 250 | 300 | |
| Длинный | Рядом с опорой | 4,83 | 0,40 | 0,113 | 124,30 | 250 | 300 |
| Средний пролет | 3,65 | 0,30 | 0,084 | 92,40 | 250 | 300 | |
| Короткий | Рядом с опорой | 6,94 | 0,57 | 0,162 | 178,20 | 250 | 300 |
| Средний пролет | 5,26 | 0,43 | 0,121 | 133.10 | 250 | 300 | |
| Длинный | Рядом с опорой | 8,61 | 0,71 | 0,204 | 224,40 | 250 | 300 |
| Средний пролет | 6. 41 | 0,53 | 0,150 | 165,00 | 250 | 300 |
| Панель | Площадь стали для максимального момента в середине пролета (мм 2 ) | (3/4) Аст (мм 2 ) | 0,5 (3/4) Аст (мм 2 ) | Угол 1 | Угол 2 | Угол 3 | Угол 4 |
| 1 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 2 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 3 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 4 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 5 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 6 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 7 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 8 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 9 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 10 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 11 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 12 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 13 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 14 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 15 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 16 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 17 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 18 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 19 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 20 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 21 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 22 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 23 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 24 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 25 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 26 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 27 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
| 28 | 224,4 | 168,3 | 84,15 | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм | 8Φ@300 мм |
ДЕТАЛИ УСИЛЕНИЯ ПЛИТЫ
ПОЛОЖЕНИЕ УСИЛЕНИЯ КРУТИ
Поделиться этим постом
Если у вас есть вопросы, вы можете задать вопрос здесь .
Расчет веса бетонной плиты
Расчет веса бетонной плиты | вес бетонной плиты в кг | вес бетонной плиты на квадратный метр | вес бетонной плиты на квадратный фут | вес бетонной плиты на кубический фут | Калькулятор веса бетона.
Бетон, используемый для строительства жилых, коммерческих и промышленных сооружений, нескольких проектов, таких как мосты, плотины, водохранилища, подъездные пути к автомагистралям, французская дренажная система, патио, туннели, основания для подпорных стен, строительство дренажа, тротуар, дорога, улица, пешеходная дорожка , и используется для плиты и т. д.
Готовая бетонная смесь, изготовленная из смешанной смеси портландцемента, песчано-гравийной смеси и других одобренных ингредиентов в требуемой пропорции для достижения желаемой прочности, бетонная плита используется при устройстве патио, дорожек, подъездных путей и т. д.
Обычно вес бетонной плиты зависит от тип ингредиента, вмешанного в него, количество и пропорция, наличие арматуры в бетоне, марка бетона, толщина плиты, в соответствии с этим основанием бетон подразделяется на три категории железобетона, бетона с нормальным весом и легкого бетона.
Вес бетона определяется его плотностью, которая может варьироваться в зависимости от количества заполнителя, воды и воздуха в смеси, в среднем средняя плотность бетонной плиты составляет около 2400 кг/м3, что точно равно как 24 кН/м3 или 150 фунтов на кубический фут, или примерно равно 4050 фунтов на кубический ярд.
В Соединенных Штатах, на основе имперской системы измерения, вес бетонной плиты измеряется в фунтах на квадратный ярд или фунтах на квадратный фут, 1 куб. В этой статье мы знаем, как рассчитать вес бетонной плиты.
Вес бетонной плиты обычно основан на толщине плиты, толщина плиты патио или дорожки составляет около 3,5 дюймов, толщина подъездной дорожки составляет около 5 дюймов, поэтому толщина плиты варьируется от 4 дюймов до 8 дюймов в зависимости от конструкции конструкции проекта, в среднем обычно вы берете толщину плиты около 4 дюймов для расчета веса бетонной плиты.
Расчет веса бетонной плитыРасчет веса бетонной плиты
Чтобы рассчитать вес бетонной плиты, умножьте объем плиты на плотность бетона, объем просто рассчитывается как площадь, умноженная на глубину, объем = площадь × глубина.
Общий вес бетонной плиты = объем × плотность.
Шаги для расчета веса бетонной плиты:-
1) Измерьте все размеры (длину, ширину и толщину) бетонной плиты в футах,
2) Умножьте длину плиты на ширину и толщину, чтобы определить куб. футажи
3) Умножьте общее количество кубических футов, необходимое на 0,037, чтобы получить кубические ярды бетона.
4) Умножьте общее количество ярдов на 2,025, чтобы определить вес бетонной плиты в тоннах США.
5) Умножьте количество тонн в США на 2000, чтобы определить вес бетонной плиты в фунтах.
Для примера : — Рассчитайте вес бетонной плиты длиной 10 футов, шириной 10 футов и глубиной 4 дюйма.
1) Бетонная плита размером 10 футов в длину, 10 футов в ширину и 4 дюйма в глубину
2) Рассчитать площадь бетонной плиты = длина × ширина, например, 10 футов × 10 футов = 100 кв. глубина в футах, так как 4 дюйма равны 0,33 фута
4) рассчитайте объем бетонной плиты путем умножения площади и их глубины как 100 кв.
футов × 0,33 фута = 33 кубических фута
5) Рассчитайте вес бетонной плиты, умножив объем и их плотность в аналогичных единицах измерения, как Вес = Объем × плотность, плотность = 150 фунтов/куб. фут, поэтому общий вес = 33 куб. фута × 150 фунтов/куб. фут = 4950 фунтов или 2,475 коротких тонны.
Калькулятор веса бетонаСтандартная бетонная смесь весит 150 фунтов на кубический фут, 4050 фунтов на кубический ярд или 2400 кг на кубический метр. Вес бетона определяется его плотностью, которая может варьироваться в зависимости от количества заполнителя, воды и воздуха в смеси.
Калькулятор веса бетона: вес бетона в тоннах США = кубический ярд × 2,025. Умножьте длину плиты на ширину и толщину в футах, чтобы определить кубические метры, и умножьте общее количество кубических футов, необходимое на 0,037, чтобы получить кубические ярды бетона. Чтобы перевести ярды бетона в тонны США, умножьте свои ярды на 2,025, а чтобы перевести тонны бетона в фунты, умножьте свои тонны на 2000.
3, 2) вес бетона в кг = объем плиты в кубических метрах × 2400 кг/м3 и 3) вес бетона в тоннах США = объем плиты в кубических ярдах × 2,025.
Чтобы найти вес бетона, просто умножьте объем сплошной бетонной плиты на плотность в аналогичных единицах, таких как Вес бетона = Объем плиты × плотность. Объем плиты рассчитывается по площади, умноженной на глубину, например, объем = площадь × глубина.
Чтобы определить вес бетона, выполните следующие действия:
1) Измерьте все размеры (длину, ширину и толщину) бетонной плиты в футах,
2) Умножьте длину плиты на ширину и толщину, чтобы определить кубические метры
3) Умножьте общее количество кубических футов на 0,037, чтобы получить кубические ярды бетона.
4) Умножьте общее количество ярдов на 2,025, чтобы определить вес бетонной плиты в тоннах США.
5) Умножьте количество тонн в США на 2000, чтобы определить вес бетонной плиты в фунтах.
Согласно британской или американской системе измерения, обычно вес бетонной плиты составляет около 490,50 фунта на квадратный фут при толщине 4 дюйма, 37,50 фунта при толщине 3 дюйма, 62,50 фунта при толщине 5 дюймов и 75 фунтов на квадратный фут при толщине 6 дюймов.
Расчет веса бетонной плиты в кгЧтобы рассчитать вес бетонной плиты в кг, умножьте объем плиты в кубических метрах на плотность бетона (2400 кг/м3), объем просто рассчитывается как площадь, умноженная на глубину , объем = площадь × глубина. Таким образом, вес бетонной плиты в кг = объем плиты в м3 × 2400 кг/м3.
Например:- Рассчитайте вес бетонной плиты размером 4 м × 2,5 м в кг при толщине 100 мм.
1) Бетонная плита размером 4 м в длину, 2,5 м в ширину и 4 дюйма в глубину
2) Рассчитать площадь бетонной плиты = длина × ширина, например, 4 м × 2,5 м = 10 кв. м
3) Преобразовать глубина в метрах, так как 4 дюйма равны 100 мм или 0,1 м
4) вычислить объем бетонной плиты путем умножения площади и их глубины как 10 кв.
м × 0,1 м = 1 кубический метр
5) вычислить массу бетонной плиты путем умножения объем и их плотность в таких же единицах, как вес = объем × плотность, плотность = 2400 кг/м3, поэтому общий вес = 1 м3 × 2400 кг/м3 = 2400 кг или 2,4 тонны.
◆Вы можете следить за мной на Facebook и
Подпишитесь на наш канал Youtube
Вес бетонной плиты на квадратный метр при рекомендуемой глубине плиты толщиной 100 мм, 180 кг при толщине 75 мм, 300 кг при толщине 125 мм и 360 кг при толщине 150 мм.● Как рассчитать метраж бетона
● Сколько стоит мешок с бетоном 93.
Например: – Рассчитать вес бетонной плиты размером 10’×10’ при толщине 4 дюйма. Ответ Математические расчеты: 1) толщина 4 дюйма в футах = 4÷12 = 0,33 фута, 2) кубический метр бетонной плиты = 10 футов × 10 футов × 0,33 фута = 33 кубических фута, 3) кубический ярд бетонной плиты = 33 × 0,037 = 1,22 ярда, 4) вес бетонной плиты = 1,22 × 4050 = 4941 фунт.
