Каталог размеров фитингов для наружной и внутренней канализации ПВХ
Это составные части ассенизационной системы, которые являются соединительными деталями трубопровода. Они устанавливаются в местах разветвления патрубков, их поворотов и в месте перехода на другой диаметр. Также данные устройства используются для того, чтобы часто собирать и разбирать штуцеры. Соединение при помощи этих соединительных деталей является полностью герметичным. Различают муфты, сделанные из полипропилена. Им характерна стойкость к коррозии и устойчивость к кислородной диффузии. Также главным преимуществом является перенос температурных перепадов без изменений внутреннего сечения. Данная характеристика обеспечивает патрубкам долгие эксплуатационные показатели, они функционируют при правильном использовании около 50 лет. Также детали имеют повышенную формоустойчивость и жесткость, они выдерживают давление 0,5 бар при температуре 20 градусов, работают при температурном режиме до 60 градусов.
Существует каталог фитингов для канализации ПВХ, в котором есть вся необходимая информация о размерах и характеристиках соединительных частей.
Виды фитингов для канализационных труб и особенности их применения
Существует два типа ассенизационных деталей:
- которые используются во внутренней конструкции водостоков;
- которые используются во внешней системе трубопроводов.
Также выделяют различия по способу соединения:
- которые соединяются с помощью уплотнительного кольца;
- которые соединяются методом склеивания без кольца-уплотнителя.
Фитинги для внутренней канализации ПВХ:
- Муфты (например, ремонтная муфта для канализации).
- Редукции, которые используются при несовпадении размеров патрубков, при необходимости перейти из одного диаметра в другой, а также при необходимости соединить пластиковые и металлические штуцеры.
- Ревизии с крышкой, которые используются с целью проверки состояния ассенизационной системы.
- Тройники для канализационных труб,имеющие угол 45, 67 и 90 градусов.
- Крестовины с одной или двумя плоскостями для соединения штуцеров разного размера.
- Компенсационные патрубки – компенсируют температурные расширения.
- Заглушки для канализационных труб– закрывают неиспользуемый ассенизационный отвод.
Фитинги для наружной канализации:
- Муфты – соединяют трубопровод без раструбов.
- Отводы с углом 15, 30, 45, 67 и 90 градусов для отвода ассенизационных сточных вод.
- Трехраструбные тройники.
- Редукции – позволяют соединять штуцеры с разным сечением.
- Ревизии с крышкой – устанавливаются для того, чтобы был доступ к системе в случае необходимости ее прочистки.
- Заглушки – способствуют прочистке трубопровода.
- Обратные клапаны – ставятся на горизонтальный патрубок с уклоном в 2 см.
Выбор фитингов для канализационных труб ПВХ
Как правильно выбрать фитинги для напорной канализации? Для того чтобы собрать ассенизационную систему, вам необходимы патрубки соответственных размеров, а также фитинги, которые помогут организовать систему поворотов, присоединить штуцеры другого диаметра.
При выборе обращайте внимание на номенклатуру и размеры соединительных частей. Также важно учесть материал изготовления, тип монтажа и диаметр. Стенки соединительных конструкций для внутренней канализации должны быть 2,2-3,5 мм. Для наружной – как минимум 3,5 мм. Для внутреннего трубопровода конструкции имеют серый оттенок, для наружного – оранжевый. Существует широкий ассортимент изделий, именно благодаря этому возможно устройство практически любой требуемой по эксплуатационным условиям системы водоотвода сточных вод.
Устройство,принцип работы,монтаж септика Экорос можно найти на этой странице
Устройство,принцип работы,монтаж септика Экосепт можно найти на здесь
Устройство,принцип работы,монтаж септика Фаст можно найти на этой странице
Размеры фитингов для внутренней канализации
Фитинги для канализационных труб ПВХ имеют разные размеры.
Колена могут иметь следующие показатели:
- D 110/20°;
- D 110/30°;
- D 110/45°;
- D 110/67°;
- D 110/87/30°;
- D 50/20°;
- D 50/30°;
- D 50/45°;
- D 50/67°;
- D 50/87/30°;
- D 40/20°;
- D 40/30°;
- D 40/45°;
- D 40/67°;
- D 40/87/30°;
- D 32/45°;
- D 32/87/30°.
Тройники
- D110/D110/45°;
- D110/D110/87/30°;
- D110/D50/45°;
- D110/D50/87/30°;
- D50/D50/45°;
- D50/D50/87/30°;
- D40/D40/45°;
- D40/D40/87/30°.
Редукции
- D110/D50;
- D50/D40;
- D50/D32;
- D50/D25;
Крестовины
- D110/D110/D110/87/30°;
- D110/D110/D110/45°;
- D110/D110/D50/87/30°;
- D110/D50/D50/87/30°;
- D110/D50/D50/45°;
- D50/D50/D50/87/30°.
Муфты: 110, 160, 200, 250, 315, 400, 500 мм.
Ревизии: 110, 160, 200, 250, 315 мм.
Заглушки: 110, 160, 200, 250, 315, 400, 500 мм.
Обратный клапан: 110, 160, 200, 250, 315 мм.
Устройство,принцип работы,монтаж септика Локос можно найти на этой странице
Устройство,принцип работы,монтаж септика Кедр можно найти на здесь
Устройство,принцип работы,монтаж септика Евробион можно найти на этой странице
Размеры канализационных фитингов для наружной канализации
Для наружной ассенизационной системы используются муфты, крестовины, тройники, отводы, заглушки, редукции, обратные клапаны, ревизии, а также сифоны.
Они помогают соединять друг с другом элементы трубопровода. Соединительные муфты бывают следующих размеров: 110, 160, 200 мм. Ремонтные муфты: 110, 160, 220 мм.
Переходы: 160х110, 200х160 мм.
Заглушки: 110, 160, 200 мм.
Отводы: 110х45º; 160х45º; 200х45º; 110х87º; 160х87º; 200х87º.
Тройники равнопроходные: 110х87º; 160х87º; 200х87º.
Тройники переходные: 160х110х45 º; 200х100х45 º; 200х160х45 º.
Ревизии: 110, 160, 200 мм.
Обратные клапаны: 50, 110, 160 мм.
Устанавливая соединительные конструкции, такие как обжимные или пресс-муфты, вы увеличиваете герметичность соединения участков патрубков. Благодаря этим конструкциям вы сможете осуществить монтаж любой системы трубопроводов без использования каких-либо специальных инструментов. Вы сможете выполнить соединения с невидимыми стыками посредством того, что соединительные конструкции выпускаются в цельном неразборном виде. Небольшой вес, низкий коэффициент теплопроводности и высокие шумопоглащающие способности обеспечат максимально комфортное использование конструкции по отводу ассенизационных сточных вод.
Рейтинг статьи:
Понравилась статья?
- да (685)
- нет (827)
Поделиться в социальных сетях:
ПОХОЖИЕ СТАТЬИ
Водосточная система Galeco
Качественная и надёжная водосточная система Galeco, производимая из ламинированной стали, является
Читать далее
Принцип работы КНС
Одной из главных составляющих строительства дома является забота об отводе жидких отходов из кухни
Читать далее
Дренажный насос для откачки воды из колодца
Дренажные насосы для откачки воды из колодца — это устройство по откачке воды, которое требуется
Читать далее
Желоб водосточный оцинкованный
Желоба являются главными составляющими водосточной системы. Они собирают и направляют ливневые, а
Читать далее
ПОДПИСКА
Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями ВКонтакте, Одноклассниках, Facebook, Google Plus, Twitter.
Подписывайтесь на обновления по E-Mail:
E-mail *
Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева.
Спасибо!
как подобрать размеры полипропиленовых (пп), поливинилхлоридных (пвх) изделий для канализации
Трубы, представленные сегодня на строительном рынке, производят из следующих полимеров: полипропилен, полибутилен, полиэтилен и поливинилхлорид. Полимерные трубы устойчивы практически ко всем видам агрессивных веществ, просты в монтаже, довольно легки и долговечны.
Для монтажа канализационных систем достаточно применения фитингов для канализационных труб без использования дорогостоящего оборудования для газовой и электросварки.
Фитинги для оборудования канализации
Канализационные системы из ПВХ
Канализационные системы из ПВХ
Раньше канализационные системы изготавливали из чугунных канализационных труб с применением металлических фитингов. Для из монтажа необходимо было использовать разные виды сварки (в большинстве случаев применяли электросварку).
Однако сегодня для оборудования канализационных коммуникаций (как внутренних, так и внешних) используют канализационные трубы и фитинги пвх.
Использование комплектующих, выполненных из полимерных материалов, позволяет решать многие вопросы, которые связаны с проведением канализационных сетей и коммуникаций.
Использование в производстве полимерных материалов, в свою очередь, значительно повысило эксплуатационные характеристики инженерных сетей, а также удешевило их устройство.
Преимущества труб и фитингов из ПВХ
Современные трубы и фитинги пвх канализационные обладают рядом преимуществ, к которым можно отнести:
- Небольшой вес изделий. Данный фактор крайне важен при монтаже канализационных труб. Довольно легкие трубы канализационные и фитинги пвх значительно облегчают доставку и обеспечивают простоту монтажа.
- Долговечность. В среднем срок эксплуатации канализационных комплектующих из ПВХ составляет тридцать-сорок лет. Однако многие производители увеличивают срок эксплуатации до пятидесяти лет.
Обусловлено это тем, что пвх канализационные трубы и фитинги не восприимчивы к воздействию ультрафиолета, влаги, различных агрессивных сред, перепадам температур. Также ПВХ характеризуется полным отсутствием зарастания сечений и возникновения коррозийных отложений. - Простой монтаж. Все детали канализационной системы собирают вручную без применения электрической и газовой сварки: канализационные пвх трубы и фитинги соединяют между собой по принципу конструктора.
Также ПВХ характеризуется полным отсутствием зарастания сечений и возникновения коррозийных отложений.Совет!
Во избежание протечек следует воспользоваться изолирующими материалами.
- Вариативность. Современные производители выпускают довольно много вариантов канализационных фитингов, что позволяет произвести монтаж канализационной системы любого уровня сложности.
- Невысокая стоимость.
Канализационные фитинги
Что такое канализационные фитинги
Итак, фитинги канализационных труб являются элементами канализационных трубопроводов.
Они служат:
- для соединения разных труб канализации в единую систему;
- для присоединения сантехнического оборудования к канализационной магистрали.
2.2. Область применения и назначение канализационных фитингов
На сегодняшний день трубы пвх и фитинги канализационные наиболее часто используют для оборудования внутренней канализации хозяйственно-бытовых систем:
- для отвода постоянных канализационных стоков, температура которых не превышает 80°С.
- для отвода кратковременных (максимум в течение одной минуты) стоков, температура которых достигает 95°С.
Также трубы пвх канализационные и фитинги можно использовать для отвода химических стоков, pH которых равен значению от двух (кислая среда) до двенадцати (щелочная среда).
Совет!
Канализационные системы, которые предназначены для отвода неочищенных промышленных стоков, предварительно следует проверить на стойкость к воздействию химических реагентов.
Типы канализационных фитингов
По типу канализационной системы фитинги можно разделить на:
- использование во внутренних системах;
- использование во внешних системах.
По способу соединения фитинги делятся:
- пвх трубы и фитинги канализационные соединяются «под резиновое кольцо»;
- элементы канализации соединяют при помощи склеивания без использования уплотнительного кольца.
Виды канализационных фитингов
Фитинги для внутренней канализации «под резиновое кольцо»
Фитинги для оборудования внутренней канализации способом «под резиновое кольцо»:
- Муфта. Выпускают следующих разновидностей: с упором, ремонтная полнопроходная.
Муфта
- Редукция. Применяют, когда канализационные трубы и фитинги размеры не совпадают, а также при переходе с чугунной на пластиковую трубу.
Редукция
- Ревизия с крышкой. Данный элемент необходим для проведения очистных мероприятий.
Ревизия с крышкой
- Тройник. Угол 45°, 67° и 90°.
Тройник
- Крестовина двухплоскостная. Угол 45° и 90°.
Угол 45° и 90°.Совет!
Можно использовать при раструбах разного диаметра.
Крестовина двухплоскостная
- Крестовина одноплоскостная. Угол 45° и 90°.
Крестовина одноплоскостная
- Отвод. Угол 30°, 45° и 90°.
Отвод
- Патрубок компенсационный.
Патрубок компенсационный
- Заглушка.
Заглушка
Фитинги для наружной канализации «под резиновое кольцо»
Данный тип используют, когда канализационные фитинги и трубы пвх предназначены для обустройства наружной канализационной системы из труб способом «под резиновое кольцо»:
- Муфта.
Муфта
- Отвод. Угол 15°, 30°, 45°, 67° и 90°.
Отвод
- Отвод двухраструбный 90°. С двух сторон оборудован резиновыми кольцами.
Отвод
- Тройник. Угол 45°, 67° и 90°.
Угол 45°, 67° и 90°.Тройник
- Тройник трехраструбный. Угол 90°.
Тройник
- Редукция. Данный элемент используют при переходе трубы одного диаметра на трубу другого диаметра.
Редукция
- Ревизия с крышкой.
Ревизия с крышкой
- Крестовина одноплоскостная. Угол 90°.
Крестовина одноплоскостная
- Заглушка.
Заглушка
- Обратный клапан. Данный элемент ставят на канализационную трубу, идущую горизонтально с уклоном два сантиметра.
Обратный клапан
- Двухколенный сифон.
Двухколенный сифон
Для оборудования инженерной системы следует использовать соответствующие пп трубы и фитинги для канализации, которые обеспечат необходимый уклон и повороты канализационной системы.
Фитинги для наружной и внутренней канализации под клеевой способ соединения
Фитинги, которые применяют для оборудования канализации клеевым способом соединения элементов, одинаковы для внутренней и наружной канализации:
- Муфта.
- Отвод. Угол 30°, 45°, 87° и 90°.
- Тройник. Угол 45°, 67° и 90°.
- Редукция (переходник).
- Ревизия с крышкой.
- Крестовина двухплоскостная. Угол 45° и 90°.
- Заглушка.
- Седёлка под клей с гладким концом. Угол 90°. Данный элемент предназначен для врезки в канализационные стояки.
- Седёлка под клей с раструбом. Угол 90°.
Рекомендации по монтажу
При монтаже канализационные трубы пвх и фитинги требуют особых рекомендаций:
- Резку элементов канализации, выполненных из ПВХ, следует производить пилой с мелкими зубьями. Такой инструмент оставляет на кромке спила наименьшие задиры. Для резки также можно воспользоваться и отрезком троса, который оснащен двумя ручками.
- После резки необходимо обработать кромку спила. Удаление заусенцев и шероховатостей предотвратит возникновение засоров и обеспечит более плотное соединение элементов.
- Зачистку элементов канализации и их склеивание следует осуществлять насухо.
- Если на участке соединения образовались пустоты, необходимо обработать их клеем при помощи кисти.
Если монтаж канализационной системы был выполнен правильно, трубы и фитинги для канализации прослужат тот срок, который указан производителем.

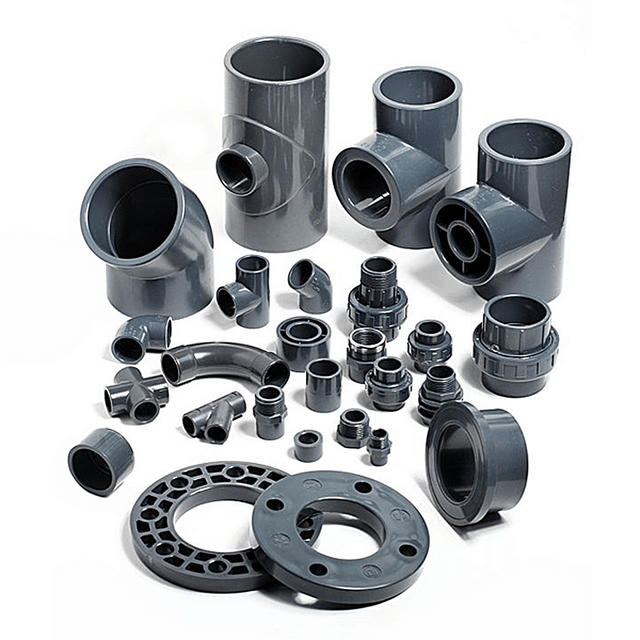

Фитинги PVC-U ПВХ под клеевое соединение
Высококачественные клеевые фитинги для надёжного соединения PVC-U труб и и различных установок. Угольник 90°ПВХ, Угольник 45°ПВХ, Тройники ПВХ, Крестовина ПВХ, Втулка ПВХ, Кран шаровый, Клапан, Соединение фланцевое, Муфта соединительная, Заглушка ПВХ, Проходная муфта, Ниппель с наружной резьбой (НР), Клей и очиститель «Tangit».
| Угольник 90° | Диаметр D, mm | Давление, бар | Длина L, mm | Масса М, г/шт | Угольник 45° | Диаметр D, mm | Давление, бар | Длина L, mm | Масса М, г/шт |
| 16,2 | 16 | 23,0 | 12 | 16,2 | 16 | 14,0 | 10 | ||
| 20,2 | 16 | 27,0 | 22 | 20,2 | 16 | 15,0 | |||
| 25,2 | 16 | 32,5 | 32 | 25,2 | 16 | 18,0 | 30 | ||
| 32,2 | 16 | 39,5 | 58 | 32,2 | 16 | 20,0 | 46 | ||
| 40,2 | 10 | 47,0 | 92 | 40,2 | 10 | 25,0 | 82 | ||
| 50,2 | 10 | 57,0 | 150 | 50,2 | 10 | 28,0 | 120 | ||
| 63,2 | 10 | 70,5 | 275 | 63,2 | 10 | 36,0 | 215 | ||
| 75,2 | 10 | 82,5 | 440 | 75,2 | 10 | 40,0 | 350 | ||
| 90,2 | 10 | 97,0 | 690 | 90,2 | 10 | 48,0 | 550 | ||
| 110,25 | 10 | 117,0 | 1140 | 110,25 | 10 | 58,0 | 992 | ||
| 125,35 | 10 | 137,5 | 1750 | 125,35 | 10 | 65,0 | 1400 | ||
| 140,4 | 10 | 150,0 | 2589 | 140,4 | 10 | 70,0 | 1810 | ||
| 160,5 | 10 | 167,0 | 3100 | 160,5 | 10 | 80,0 | 2380 | ||
| 200,6 | 10 | 212,0 | 7000 | 200,6 | 10 | 100,0 | 4420 | ||
| 225,7 | 10 | 232,5 | 7370 | 225,7 | 10 | 110,0 | 5750 | ||
| 250,75 | 10 | 264,0 | 9260 | 250,75 | 10 | 130,0 | 7000 | ||
| 315,8 | 10 | — | 22050 | 315,8 | 10 | 160,0 | 14900 |
| Тройник 90° | Диаметр D, mm | Давление, бар | Длина L, mm | Масса М, г/шт | Тройник 45° | Диаметр D, mm | Давление, бар | Длина L, mm | Масса М, г/шт |
| 16,2 | 16 | 23,0 | 15 | 25,2 | 16 | 14,0 | 10 | ||
| 20,2 | 16 | 26,5 | 31 | 32,2 | 10 | 15,0 | 16 | ||
| 25,2 | 16 | 32,5 | 42 | 40,2 | 10 | 18,0 | 30 | ||
| 32,2 | 16 | 39,0 | 75 | 50,2 | 10 | 20,0 | 46 | ||
| 40,2 | 10 | 47,0 | 120 | 63,2 | 10 | 25,0 | 82 | ||
| 50,2 | 10 | 57,0 | 190 | 75,2 | 10 | 28,0 | 120 | ||
| 63,2 | 10 | 70,5 | 350 | 90,2 | 10 | 36,0 | 215 | ||
| 75,2 | 10 | 82,5 | 560 | 75,2 | 10 | 40,0 | 350 | ||
| 90,2 | 10 | 97,0 | 920 | 110,25 | 10 | 48,0 | 550 | ||
| 110,25 | 10 | 117,0 | 1500 | Тройник не равнопроходной | |||||
| 125,35 | 10 | 135,0 | 2300 | Диаметр D, mm | Диаметр D, mm | Длина L, mm | Масса М, г/шт | ||
| 140,4 | 10 | 148,5 | 3772 | 50,2 | 32,2 | 57,0 | 180 | ||
| 160,5 | 10 | 167,0 | 4000 | 63,2 | 32,2 | 70,5 | 340 | ||
| 200,6 | 10 | 210,0 | 7720 | 75,2 | 32,2 | 82,5 | 485 | ||
| 225,7 | 10 | 232,5 | 9610 | 75,5 | 50,2 | 82,5 | 510 | ||
| 250,75 | 10 | 256,0 | 12130 | 110,25 | 90,20 | 117,0 | 1300 | ||
| 315,8 | 10 | — | 26040 | 160,5 | 110,25 | 167,0 | 3560 | ||
| Втулка переходная короткая (кольцо) | Dxd, mm | Давление, бар | Длина L, мм | Масса М, г/шт | Втулка переходная | D1/D2xd, mm | Давление, бар | Длина L, мм | Масса М, г/шт |
| 20х16 | 16 | 16,0 | 2 | 25/20х16 | 16 | 39,0 | 10 | ||
| 25х20 | 16 | 19,0 | 50 | 32/25х25 | 10 | 49,0 | 24 | ||
| 32х20 | 16 | 22,0 | 12 | 50/40х32 | 10 | 66,0 | 63 | ||
| 32х25 | 16 | 22,0 | 7 | 63/50х32 | 10 | 75,0 | 110 | ||
| 40х32 | 10 | 26,0 | 17 | 63/50х40 | 10 | 80,0 | 112 | ||
| 50х32 | 10 | 32,0 | 37 | 63/50х50 | 10 | 85,0 | 128 | ||
| 50х40 | 10 | 32,0 | 37 | -/90х63 | 10 | 100,0 | 270 | ||
| 63х32 | 10 | 38,0 | 60 | 90/75х63 | 10 | 112,0 | 285 | ||
| 63х50 | 10 | 38,0 | 67 | 90/75х75 | 10 | 118,0 | 325 | ||
| 75х50 | 10 | 44,0 | 120 | 110/90х75 | 10 | 132,0 | 500 | ||
| 75х63 | 10 | 44,0 | 105 | 160/-х110 | 6 | 187,0 | 1190 | ||
| 90х50 | 10 | 51,0 | 167 | Втулка с внутренней резьбой (ВР) | |||||
| 90х63 | 10 | 51,0 | 163 | -/20х1/2″ | 10 | 36,0 | |||
| 90х75 | 10 | 51,0 | 135 | 25/20х3/4″ | 10 | 46,0 | |||
| 110х50 | 10 | 61,0 | 284 | -/25х3/4″ | 10 | 38,0 | |||
| 110х63 | 10 | 61,0 | 296 | 32/-х1/2″ | 10 | 30,0 | 27 | ||
| 110х75 | 10 | 61,0 | 308 | -/32х1″ | 10 | 45,0 | |||
| 110х90 | 10 | 61,0 | 275 | 40/32х1″ | 10 | 55,0 | |||
| 125х110 | 10 | 68,0 | 280 | -/40х1. 1/4″ | 10 | 54,0 | |||
| 140х110 | 10 | 76,0 | 639 | 50/-х1.1/4″ | 10 | 43,0 | 58 | ||
| 140х125 | 10 | 76,0 | 613 | -/50х1.1/2″ | 10 | 55,0 | |||
| 160х110 | 10 | 85,0 | 888 | -/63х2″ | 10 | 69,0 | 160 | ||
| 160х140 | 10 | 85,0 | 597 | 63/-х3/4″ | 10 | — | |||
| 200х160 | 10 | 104,0 | 1710 | 63/50х2″ | 10 | 74,0 | 190 | ||
| 225х160 | 10 | 119,0 | 2435 | 90/75х2″ | 10 | 73,0 | |||
| 225х200 | 10 | 120,0 | 1365 | -/75х2. 1/2″ | 10 | 97,0 | |||
| 250х200 | 10 | 130,0 | 3235 | 90/75х2.1/2″ | 10 | 96,0 | |||
| 250х225 | 10 | 131,0 | 1700 | ||||||
| 315х225 | 10 | — | 5100 | ||||||
| 315х250 | 10 | — | 6200 | ||||||
| Клапан обратный с подпружининым шариком | Клапан обратный-хлопушка (межфланцевый) | |||||||||
| D,mm | Давление,бар | Длина L,мм | Масса М,г/шт | D трубы, мм/фланец | D1, мм | D2, мм | Толщина, мм | Масса М,г/шт | ||
| 32,2 | 10 | 122,0 | 320 | 63-75/50-65 | 129 | 40 | 20,0 | 330 | ||
| 40,2 | 10 | 143,0 | 520 | 90/80 | 144 | 52 | 20,0 | 400 | ||
| 50,2 | 10 | 158,0 | 1000 | 110/100 | 164 | 70 | 22,0 | 500 | ||
| 63,2 | 10 | 190,0 | 1900 | 160/150 | 220 | 112 | 26,0 | 800 | ||
| 75,2 | 10 | 232,0 | 2450 | 200/200 | 275 | 150 | 34,0 | 2400 | ||
| 90,2 | 10 | 272,0 | 2500 | 250/20 | — | — | — | 3800 | ||
| 110,25 | 10 | 284,0 | 5200 | |||||||
| Соединение фланцевое — бурт | Соединение фланцевое — кольцо (фланец) | ||||||||||
| D1, мм | D2, мм/фланец | Дав ление, бар | Длина L, мм | Масса М, г/шт | D1, мм/бурт | D2, мм | Фланец | Дав ление, бар | Тол щина, мм | ||
| 50,2 | 73,0 | 10 | 34,0 | 57 | 62,5/50 | 110,0 | 40 | 10 | 16,0 | ||
| 63,2 | 90,0 | 10 | 41,0 | 107 | 78,0/63 | 125,0 | 50 | 10 | 17,5 | ||
| 75,2 | 106,0 | 10 | 47,0 | 165 | 92,0/75 | 145,0 | 65 | 10 | 19,0 | ||
| 0,2 | 125,0 | 10 | 54,0 | 277 | 111/90 | 160,0 | 80 | 10 | 20,0 | ||
| 110,25 | 150,0 | 10 | 67,0 | 490 | 133/110 | 180,0 | 100 | 10 | 22,0 | ||
| 125,35 | 167,0 | 10 | 73,0 | 556 | 148/125 | 210,0 | 125 | 10 | 23,0 | ||
| 140,4 | 187,0 | 10 | 82,0 | 800 | 165/140 | 210,0 | 125 | 10 | 26,0 | ||
| 160,5 | 214,0 | 10 | 90,0 | 1162 | 191/160 | 240,0 | 150 | 10 | 27,0 | ||
| 200,6 | 254,0 | 10 | 113,0 | 1735 | 232/200 | 295,0 | 200 | 10 | 30,0 | ||
| 225,7 | 273,0 | 10 | 125,0 | 1710 | 250/225 | 295,0 | 200 | 10 | 32,0 | ||
| 250,75 | 327,5 | 10 | 137,0 | 2555 | 284/250 | 350,0 | 250 | 10 | 32,0 | ||
| 3,15,8 | — | 10 | — | 3400 | — | 450,0 | 300 | 10 | — | ||
| ЗАГЛУШКА | Прокладка межфланцевая | |||||||||
| D1, мм | D2, мм | Давление, бар | Длина L, мм | Масса М, г/шт | D/ фланец | D1, мм | D2, мм | Толщина, мм | ||
| 20,2 | 24,0 | 16 | 20,0 | 9 | 50/40 | 51,0 | 74,0 | 3,0 | ||
| 25,2 | 31,0 | 16 | 21,0 | 16 | 63/50 | 65,0 | 88,0 | 3,0 | ||
| 32,2 | 37,0 | 10 | 25,0 | 23 | 75/65 | 77,0 | 104,0 | 3,0 | ||
| 40,2 | 46,2 | 10 | 28,0 | 38 | 90/80 | 91,0 | 123,0 | 3,0 | ||
| 50,2 | 60,0 | 10 | 32,0 | 63 | 110/100 | 111,0 | 149,0 | 4,0 | ||
| 63,2 | 72,2 | 10 | 40,0 | 78 | 125/125 | 129,0 | 166,0 | 4,0 | ||
| 75,2 | 90,0 | 10 | 45,0 | 160 | 140/125 | 139,0 | 188,0 | 4,0 | ||
| 90,2 | 106,0 | 10 | 50,0 | 238 | 160/150 | 162,0 | 209,0 | 4,0 | ||
| 110,25 | 128,0 | 10 | 65,0 | 370 | 200/200 | 201,0 | 243,0 | 5,0 | ||
| 125,35 | 143,0 | 10 | 68,0 | 800 | 225/200 | 226,0 | 273,5 | 5,0 | ||
| 140,4 | 160,5 | 10 | 80,0 | 850 | 250/250 | 252,0 | 328,0 | 5,0 | ||
| 160,5 | 184,0 | 10 | 91,0 | 1370 | 315/300 | — | — | — | ||
| Кран шаровый ПВХ | Кран-бабочка (Butterfly) | |||||||||
| D, мм | Дав ление, бар | Длина L, мм | Масса М, г/шт | D, мм | Фланец | Дав ление, бар | Толщина, мм | Масса М, г/шт | ||
| 20,2 | 10 | 85,0 | 140 | 63/75 | 50/65 | 10 | 45,0 | — | ||
| 25,2 | 10 | 113,0 | 220 | 90 | 80 | 10 | 50,0 | 1460 | ||
| 32,2 | 10 | 125,0 | 280 | 110 | 100 | 10 | 55,0 | 2040 | ||
| 40,2 | 10 | 150,0 | 520 | 125/140 | 125 | 10 | — | 2700 | ||
| 50,2 | 10 | 160,0 | 720 | 160 | 150 | 10 | 75,0 | 3920 | ||
| 63,2 | 10 | 192,0 | 1060 | 200/225 | 200 | 10 | 72,0 | 5000 | ||
| 75,2 | 10 | 232,0 | 3030 | 250 | 250 | 10 | — | — | ||
| 90,2 | 10 | 270,0 | 5380 | |||||||
| 110,25 | 10 | 280,0 | 5380 | |||||||
| Ниппель с наружной резьбой (НР) | Переходная муфта | |||||||||
| D1/D2xd, мм | Давление, бар | Длина L, мм | Масса М, г/шт | Dy, мм | Длина L1, мм | Длина L2, мм | Давление, бар | Масса М, г/шт | ||
| -/20х1/2″ | 10 | 38,0 | 19 | 32,2 | — | — | 10 | 98 | ||
| 25/20х1/2″ | 10 | 43,0 | 20 | 50,2 | 58,0 | 38,0 | 10 | 210 | ||
| 25/20х3/4″ | 10 | 49,0 | 22 | 75,2 | 64,0 | 51,0 | 10 | 415
| ||
| 32/25х3/4″ | 10 | 42,0 | 24 | Трубный держатель (хомут) | ||||||
| 32/25х1″ | 10 | 56,0 | 26 | Материал | Диаметр | |||||
| -/32х1″ | 10 | 49,0 | 45 | Пластик | 40 | |||||
| 40/32х1″ | 10 | 54,0 | 56 | Металл | 40 | |||||
50/40х1. 1/4″ | 10 | 66,0 | 78 | Пластик | 63 | |||||
| 50/40х1.1/2″ | 10 | 66,0 | 72 | Металл | 63 | |||||
| 63/50х1.1/4″ | 10 | 72,0 | 123 | Пластик | 75 | |||||
| 63/50х1.1/2″ | 10 | 72,0 | 98 | Металл | 75 | |||||
| 63/50х2″ | 10 | 77,0 | 135 | Пластик | 90 | |||||
| 75/63х2.1/2″ | 10 | 86,0 | 170 | Металл | 90 | |||||
| -/75х2.1/2″ | 10 | 88,0 | — | Клей «Tangit « | Очиститель «Tangit» | |||||
| 90/75х2″ | 10 | 94,0 | 280 | |||||||
| 90/75х3″ | 10 | 102,0 | 325 | |||||||
90/75х2. 1/2″ | 10 | 96,0 | 315 | |||||||
| 110/90х2.2/2″ | 10 | 113,0 | 555 | |||||||
Приобретая трубы ПВХ клеевые и фитинги клеевые ПВХ не забудьте: Клей и очиститель «TANGIT»!
Более подробную информацию по ценам, скидкам на финитнг pvc-u пвх клеевой и другим интересующим Вас вопросам Вы получите при обращении к нашим менеджерам.
с сайта [email protected] или по тел. 8(921) 642-84-32
Вернуться>>>
Полное руководство по трубным фитингам из ПВХ
Возможно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Fittings
Труп
Клапаны
Сантехника
Фильтрация
Электрические принадлежности
Аксуары
Эта запись была опубликована 27 мая 2016 года администратором.
Как компания с названием «Фитинги из ПВХ», мы получаем много вопросов о фитингах. Эти вопросы часто связаны с размерами и размерами фитингов для труб, что имеет смысл, поскольку эти темы могут сбивать с толку! Другие вопросы касаются самих фитингов и того, для чего они предназначены. Совместимость и общие знания о фитингах труб могут быть ошеломляющими для тех, кто плохо знаком с миром ПВХ! Если вы пытаетесь расширить свои знания о ПВХ, вы можете использовать этот пост в блоге в качестве учебного пособия по фитингам! В этом руководстве по фитингам для труб описываются все основные типы фитингов из ПВХ, а также рассказывается, как и зачем их использовать. Это длинный пост, поэтому вы можете использовать раздел «Содержание», чтобы перемещаться по нему!
Содержимое
>Размеры трубных фитингов
>Типы концов ПВХ и клеи
>Фитинги мебельного класса по сравнению с. Обычные фитинги
>Фитинги из ПВХ. Описание и применение
—-> Тройники
—-> Колена
—-> Крестовины
—-> Муфты и соединения
—-> Колпачки и заглушки
—-> Переходники (внутренняя и наружная)
—-> Втулки
—-> Ниппели
—-> Фланцы
Трубные фитинги Размеры
Как упоминалось в предыдущем сообщении в блоге о внешнем диаметре труб из ПВХ, трубы и фитинги из ПВХ используют номинальную систему для стандартных размеров.
Это сделано для того, чтобы все детали с одинаковым размером в названии были совместимы друг с другом. Например, все фитинги диаметром 1 дюйм подходят к трубе диаметром 1 дюйм. Это кажется довольно простым, не так ли? Что ж, вот что сбивает с толку: внешний диаметр (OD) трубы из ПВХ больше, чем размер, указанный в ее названии. Это означает, что труба из ПВХ диаметром 1 дюйм будет иметь наружный диаметр больше 1 дюйма, а фитинг из ПВХ диаметром 1 дюйм будет иметь еще больший наружный диаметр, чем труба.
Самое главное при работе с трубами и фитингами из ПВХ – номинальный размер. 1-дюймовый фитинг подойдет к 1-дюймовой трубе, независимо от того, какой из них — сортамент 40 или 80. Таким образом, в то время как 1-дюймовый фитинг с раструбом имеет отверстие шире 1 дюйма в поперечнике, он подойдет к 1-дюймовой трубе, потому что Наружный диаметр этой трубы также больше 1 дюйма.
Может наступить время, когда вы захотите использовать фитинг из ПВХ с трубой, не изготовленной из ПВХ.
Номинальный размер в данном случае не так важен, как наружный диаметр используемой трубы. Пока внешний диаметр трубы совпадает с внутренним диаметром (ID) фитинга, в который она входит, они будут совместимы. Однако 1-дюймовый фитинг и 1-дюймовая труба из углеродистой стали могут быть несовместимы друг с другом только потому, что они имеют одинаковый номинальный размер. Обязательно проведите исследование, прежде чем тратить деньги на детали, которые могут быть несовместимы друг с другом!
Щелкните здесь для получения дополнительной информации о внешнем диаметре из ПВХ.
Типы наконечников из ПВХ и клеи
Без каких-либо клеев трубы и фитинги из ПВХ будут плотно прилегать друг к другу. Однако они не будут водонепроницаемыми. Если вы собираетесь, чтобы какие-либо жидкости проходили через вашу трубу, вы должны убедиться, что не будет утечек. Есть несколько разных способов сделать это, и выбранный вами метод будет зависеть от того, что вы подключаете.
Сама труба из ПВХ обычно не имеет резьбовых концов.
Это лишь одна из причин, по которой большинство фитингов из ПВХ имеют скользящие концы. «Скольжение» в ПВХ означает не то, что соединение будет скользким, а то, что фитинг будет скользить прямо по трубе. При вставке трубы в шлицевый фитинг соединение может показаться герметичным, но для транспортировки любых жидких сред его необходимо герметизировать. Цемент ПВХ герметизирует трубу за счет химической реакции, которая связывает пластик одной части с другой. Для гарантированной герметизации шлицевого фитинга вам понадобится как грунтовка ПВХ, так и клей ПВХ. Грунтовка смягчает внутреннюю часть фитинга, подготавливая его к склеиванию, в то время как цемент удерживает две детали, склеенные вместе.
Резьбовые фитинги требуют другого уплотнения. Основная причина, по которой люди используют детали с резьбой, заключается в том, что их можно разобрать при необходимости. ПВХ-клей скрепляет трубы, поэтому, если его использовать на резьбовых соединениях, он создаст уплотнение, но резьба станет бесполезной.
Хороший способ герметизировать резьбовые соединения и поддерживать их работоспособность — использовать уплотнительную ленту из ПТФЭ. Просто оберните его вокруг наружной резьбы несколько раз, и соединение будет герметичным и смазанным. И если вы захотите вернуться к этому соединению для обслуживания, фитинги все равно можно будет открутить.
Хотите узнать обо всех типах наконечников и соединений из ПВХ? Щелкните здесь, чтобы получить дополнительную информацию о типах наконечников из ПВХ.
Мебельная фурнитура и обычная фурнитура
Часто наши клиенты спрашивают нас: «В чем разница между мебельной фурнитурой и обычной фурнитурой?» Ответ довольно прост: на нашей мебельной фурнитуре нет печати производителя или штрих-кода. Они чисто белые или черные, на них ничего не напечатано. Это делает их идеальными для применений, где труба будет видна, независимо от того, предназначена она для мебели или нет. Размеры такие же, как и обычные посадочные размеры. Например, 1-дюймовый мебельный фитинг и 1-дюймовый обычный фитинг подходят к 1-дюймовой трубе.
Кроме того, они так же долговечны, как и остальные наши фитинги из ПВХ.
Нажмите здесь для получения дополнительной информации о наших трубах и фитингах для мебели.
Фитинги из ПВХ. Описание и применение
Ниже приводится список некоторых наиболее часто используемых фитингов из ПВХ. Каждая запись содержит описание фитинга, а также возможные варианты его использования и применения. Для получения дополнительной информации о любом из этих фитингов посетите соответствующие страницы продуктов. Важно помнить, что каждый фитинг имеет бесчисленное количество итераций и применений, поэтому имейте это в виду при покупке фитингов.
Тройник
Тройник из ПВХ представляет собой фитинг с тремя концами; два по прямой линии и один сбоку под углом 90 градусов. Тройники позволяют разделить линию на две отдельные линии с соединением под углом 90 градусов. Также тройники могут соединять две линии в одну магистраль. Они также часто используются для конструкций из ПВХ.
Тройники — это чрезвычайно универсальный фитинг, который является одним из наиболее широко используемых деталей в сантехнике. Большинство тройников имеют концы со скользящими муфтами, но доступны версии с резьбой.
Отводы
Если вам нужно, чтобы ваша система трубопроводов поворачивалась или обходила что-то на пути, вам нужно будет согнуть трубопровод с помощью отводов из ПВХ. Отводы чаще всего доступны с углами 90 градусов и 45 градусов, поэтому ваш трубопровод может быть направлен так, как вы этого хотите. Боковые отводы — это немного другая деталь, которая обычно используется в качестве углов в таких проектах, как навесы, палатки, дисплеи и ящики. У них три конца вместо двух. Большинство отводов имеют концы со скользящими муфтами, но доступны версии с резьбой.
Крестовины
Крестовины — это несколько менее распространенный тип фитингов, которые соединяют четыре секции трубы. Они имеют четыре скользящих соединения (S x S x S x S), которые сходятся под углом 90 градусов, образуя форму «плюс».
Крестовины из ПВХ обычно используются при строительстве каркаса из труб ПВХ. Кресты могут значительно повысить структурную целостность каркаса. Их также можно использовать для разделения потока жидкости в разных направлениях.
Муфты и соединения
9Муфты 0002 — один из самых простых (и недорогих) видов фитингов из ПВХ. Это небольшая часть, которая соединяет или «соединяет» одну часть с другой, обычно постоянно. Они могут соединять трубу с трубой и трубу с фитингом. Некоторые из них даже уменьшаются, так что вы можете соединить маленькую трубу с большой трубой или наоборот. Муфты доступны со скользящими концами или с внутренней резьбой, в зависимости от того, для чего они вам нужны. Муфты, как и муфты, соединяют вещи, но они не являются постоянным решением, которое можно легко разобрать. Муфты из ПВХ часто используются при строительстве временных конструкций, таких как опоры для палаток, и их можно разобрать, когда конструкция больше не нужна. Они имеют кольцо в центре, которое отделяет два конца друг от друга, что позволяет легко разбирать и обслуживать.
Крышки и заглушки
Крышки выполняют очень простую функцию: останавливают поток. Их надевают на конец трубопровода, который не нужно подключать к другой трубе. Они могут остановить конвейер, который вы планируете расширить позже, или предоставить вам легкий доступ к системе, когда это необходимо. Они также могут придать завершенный вид трубам в строительных проектах из ПВХ. Колпачки идут вокруг трубы или снаружи, поэтому они могут иметь либо раструб, либо конец с внутренней резьбой.
Заглушки похожи на заглушки, но вместо того, чтобы останавливать поток в трубе, они останавливают поток в фитинге. Из-за этого заглушки входят внутрь фитинга. Это означает, что у них либо есть втулка, либо конец с наружной резьбой.
Переходники (внутренняя и наружная)
Переходники, иногда называемые редукционными муфтами, представляют собой универсальный фитинг. Эти фитинги предназначены для изменения типа конца трубы, что позволяет соединять ее с фитингами и трубами многих размеров.
Они могут иметь резьбовые или скользящие концы для соединения с бесконечным разнообразием труб и фитингов. Переходники могут быть с наружной или внутренней резьбой, а также с раструбом или втулкой.
Втулки
Втулки во многом похожи на переходники, но с упором на соединение труб разного диаметра за счет уменьшения фитинга. (Втулки не могут уменьшить трубу.) Втулки также обычно имеют резьбу, что отличает их от других типов фитингов. Это позволяет использовать различные типы соединений и упрощает обслуживание и настройку конвейера. Втулки часто используются в ландшафтном дизайне и аквакультуре, потому что они лучше работают с водой, чем металлические фитинги, которые могут ржаветь.
Ниппели
В некоторых ситуациях необходимо соединить два конца с внутренней резьбой в системе из ПВХ. Приспособлением для этой работы является ниппель. Ниппель представляет собой фитинг с двумя концами с наружной резьбой. Поскольку такие фитинги требуют плотной посадки, их чаще всего изготавливают из ПВХ марки 80.
Однако они по-прежнему совместимы с частями графика 40.
Фланцы
Фланцы — это фитинги, которые позволяют прикреплять аксессуары и другие элементы к трубе. Они также могут увеличить прочность трубы. Наиболее распространенный тип фланца находится в основании унитаза. Фланцы – это дискообразные фитинги, которые создают герметичное уплотнение за счет прижатия двух поверхностей друг к другу с помощью болтов, зажимов, кромок или сжимающей силы. Однако в большинстве фланцев для соединения двух поверхностей используются болты. Фланцы из ПВХ доступны со скользящими или резьбовыми концами. Из-за требуемой прочности фланцев они обычно изготавливаются из ПВХ сортамента 80.
Это лишь некоторые из наиболее популярных фитингов из ПВХ. Если вы продолжите узнавать о трубах и фитингах из ПВХ, вы наткнетесь на многие другие типы фитингов и различные разновидности описанных здесь.
Торговое оборудование
Информационный бюллетень
Наверх
Таблица размеров труб из ПВХ
Размеры труб из ПВХ отличаются от размера, который называется трубой.
Например, 1-дюймовая труба из ПВХ на самом деле имеет внешний диаметр 1,315 дюйма и 1,029 дюйма.дюйма внутреннего диаметра. Фитинги следуют той же схеме: 1-дюймовый фитинг имеет отверстие 1,315 дюйма для установки 1-дюймовой трубы, которая на самом деле имеет диаметр 1,315 дюйма. Отверстие в фитинге и размер трубы точно такого же размера; это называется
Труба из ПВХ E Размеры
Спецификация 40 Размеры
| Ном. Размер трубы (дюймы) | Н.Д. | Средний В.Д. | Мин. Стена | Ном. Вт./фут. | Макс. В.П. фунт/кв.дюйм* |
| 1/8 дюйма | 0,405 | 0,249 | 0,068 | 0,051 | 810 |
| 1/4″ | 0,540 | 0,344 | 0,088 | 0,086 | 780 |
| 3/8″ | 0,675 | 0,473 | 0,091 | 0,115 | 620 |
| 1/2 дюйма | 0,840 | 0,602 | 0,109 | 0,170 | 600 |
| 3/4″ | 1. 050 | 0,804 | 0,113 | 0,226 | 480 |
| 1″ | 1,315 | 1,029 | 0,133 | 0,333 | 450 |
| 1-1/4 дюйма | 1.660 | 1.360 | 0,140 | 0,450 | 370 |
| 1-1/2 дюйма | 1,900 | 1.590 | 0,145 | 0,537 | 330 |
| 2 дюйма | 2,375 | 2,047 | 0,154 | 0,720 | 280 |
| 2-1/2″ | 2,875 | 2,445 | 0,203 | 1,136 | 300 |
| 3 дюйма | 3.500 | 3,042 | 0,216 | 1,488 | 260 |
| 3-1/2 дюйма | 4.000 | 3,521 | 0,226 | 1,789 | 240 |
| 4 дюйма | 4. 500 | 3,998 | 0,237 | 2.118 | 220 |
| 5 дюймов | 5,563 | 5.016 | 0,258 | 2,874 | 190 |
| 6 дюймов | 6,625 | 6.031 | 0,280 | 3,733 | 180 |
| 8 дюймов | 8,625 | 7,942 | 0,322 | 5,619 | 160 |
| 10 дюймов | 10.750 | 9,976 | 0,365 | 7,966 | 140 |
| 12 дюймов | 12.750 | 11.889 | 0,406 | 10.534 | 130 |
Спецификация 80 Размеры
| Ном. Размер трубы (дюймы) | Н. Д. | Средний В.Д. | Мин. Стена | Ном. Вт./фут. | Макс. В.П. фунт/кв.дюйм* |
| 1/8 дюйма | .405 | .195 | 0,095 | 0,063 | 1230 |
| 1/4″ | .540 | .282 | 0,119 | 0,105 | 1130 |
| 3/8″ | .675 | .403 | 0,126 | 0,146 | 920 |
| 1/2 дюйма | .840 | .526 | 0,147 | 0,213 | 850 |
| 3/4″ | 1.050 | .722 | 0,154 | 0,289 | 690 |
| 1″ | 1,315 | .936 | 0,179 | 0,424 | 630 |
| 1-1/4 дюйма | 1. 660 | 1,255 | 0,191 | 0,586 | 520 |
| 1-1/2 дюйма | 1.900 | 1,476 | 0,200 | 0,711 | 470 |
| 2 дюйма | 2,375 | 1,913 | 0,218 | 0,984 | 400 |
| 2-1/2″ | 2,875 | 2.290 | 0,276 | 1.500 | 420 |
| 3 дюйма | 3.500 | 2,864 | 0,300 | 2.010 | 370 |
| 3-1/2 дюйма | 4.000 | 3,326 | 0,318 | 2,452 | 350 |
| 4 дюйма | 4.500 | 3,786 | 0,337 | 2,938 | 320 |
| 5 дюймов | 5,563 | 4,768 | 0,375 | 4. 078 | 290 |
| 6 дюймов | 6,625 | 5.709 | 0,432 | 5.610 | 280 |
| 8 дюймов | 8.625 | 7,565 | 0,500 | 8.522 | 250 |
| 10 дюймов | 10.750 | 9.493 | 0,593 | 12.635 | 230 |
| 12 дюймов | 12.750 | 11.294 | 0,687 | 17.384 | 230 |
*Макс. Давление воды при 68 градусах по Фаренгейту. Более высокие температуры снижают номинальное давление.
ПВХ 101 — О размерах ПВХ | Размеры фитингов из ПВХ – FORMUFIT
PVC 101 – Определение размера трубы из ПВХ
Определение размера трубы из ПВХ, которую вы используете в своем проекте или которую вы приобрели в домашнем центре, может быть сложной задачей.
Продукция FORMUFIT доступна в шести (6) размерах из ПВХ, которые подходят для труб FORMUFIT из ПВХ, а также подходят для стандартных сантехнических труб из ПВХ, которые можно приобрести в домашнем магазине или хозяйственном магазине.
Если вы раньше не работали с трубами из ПВХ или не знакомы с размерами труб из ПВХ, мы настоятельно рекомендуем вам ознакомиться со следующими тремя важными сведениями о размерах труб из ПВХ:
- Внешний диаметр не соответствует размеру трубы из ПВХ.
- Расписание ПВХ важно
- Некоторые трубы несовместимы
Внешний диаметр трубы не соответствует размеру трубы из ПВХ.
Размеры труб из ПВХ названы так путем измерения внутреннего диаметра (также называемого отверстием) трубы из ПВХ, а не внешнего диаметра. Если вы измерите внешний диаметр, он даст вам большее значение, чем фактический размер трубы из ПВХ. Труба всегда будет больше снаружи, чем указано в названии размера, так как толщина «стенок» трубы делает ее больше.
Правильный способ измерения
Продукты FORMUFIT соответствуют соглашению об именовании номинального размера трубы (NPS) или спецификациям ПВХ, которые определяют диаметр отверстия трубы из ПВХ с близкородственным числом размеров для ее размера. Поэтому размер трубы для всех наших продуктов основан на внутреннем отверстии или «отверстии» трубы из ПВХ, к которой она подходит. Это правильный способ измерить, какой размер трубы из ПВХ вам нужен.
Неверный способ измерения
Вы не должны никогда используйте внешний диаметр трубы, чтобы определить размер вашей трубы из ПВХ, если вы не выходите за пределы справочной таблицы. Если вы измерите внешний диаметр вашей трубы из ПВХ и сделаете заказ на основе этого измерения, вы почти всегда получите следующий размер трубы из ПВХ. Никогда не заказывайте изделия из ПВХ по внешнему диаметру, за исключением случаев, когда вы ссылаетесь на нашу страницу с размерами труб из ПВХ.
Дополнительные способы определения размера трубы из ПВХ
Получите наше руководство по размерам ПВХ
Вы можете загрузить наше Руководство по размерам ПВХ, решение для печати в масштабе, которое позволяет физически сравнить вашу трубу из ПВХ с каждым размером трубы из ПВХ.
Чтение маркировки труб
Каждый производитель сантехники маркирует свои трубы по-разному; однако вы можете просмотреть страницу маркировки труб из ПВХ, чтобы узнать, как их читать.
Сравните с объектами
Посмотрите нашу сравнительную таблицу размеров труб, которая даст вам представление о том, насколько диаметр труб из ПВХ соответствует размерам повседневных предметов домашнего обихода.
Измерьте свою трубу
Вы можете просмотреть нашу таблицу размеров труб из ПВХ и физически измерить свою трубу в сравнении с фактическими размерами труб из ПВХ для каждого размера.
ВажныйГрафик ПВХ
График ПВХ (сокращенно SCH или Sch.
) – толщина стенки трубы ПВХ. Наиболее распространенный вариант Schedule – 40, но PVC Schedule 80 можно приобрести в домашних центрах или хозяйственных магазинах. По мере увеличения графика стенка трубы становится толще снаружи внутрь, поэтому внутреннее отверстие (отверстие) трубы становится меньше.
Изделия FORMUFIT с внутренней посадкой, такие как внутренние купольные заглушки, регулируемые колена и внутренние муфты, совместимы только с трубами из ПВХ сортамента 40. Наши изделия с внутренней посадкой не будут работать с ПВХ сортамента 80, так как внутренний диаметр ПВХ сортамента 80 намного меньше, чем у ПВХ сортамента 40, и они не будут работать с тонкостенными трубами, так как внутренний диаметр трубы слишком велик.
Все изделия с внешней посадкой (тройники, отводы, 3-сторонние и т. д.) подходят практически для всех профилей, включая тонкостенные, сортамент 40, график 80 и график 120 из ПВХ, поскольку их наружный диаметр одинаков.
Все имеющиеся в наличии водопроводные трубы из ПВХ под давлением маркируются спецификацией труб.
Пожалуйста, посетите нашу страницу с маркировкой труб из ПВХ, чтобы узнать, как их читать.
График ПВХ, визуализированный.
По мере увеличения номера спецификации ПВХ стенка трубы становится толще, что, в свою очередь, уменьшает внутренний диаметр. На этом изображении показано, какие продукты FORMUFIT совместимы с каждым типом труб из ПВХ.
Некоторые трубы несовместимы
Не все типы труб совместимы с фитингами и аксессуарами FORMUFIT:
Труба CTS/CPVC
Наиболее часто путают с несовместимой трубой пластиковую трубу Copper Tube Size (CTS), изготовленную из CPVC и использующую совершенно другую систему размеров. Если вы используете трубу CTS с фитингами или аксессуарами FORMUFIT, они будут слишком велики для трубы. CTS и CPVC можно определить по их желтоватому или желтовато-коричневому цвету, и они отмечены в печати производителя как CTS или CPVC. Дополнительную информацию о CPVC см. на нашей странице о несовместимости CPVC здесь.
