Люки полимерно-песчаные

ЛЮКИ ПОЛИМЕРНО-ПЕСЧАНЫЕ

Полимерные люки в последнее время набирают все большую популярность при строительстве колодцев различного назначения. связано это с тем, что они гораздо дешевле своих чугунных “конкурентов”. Применяют полимерные люки чаще всего на частных приусадебных участках и в местах, где отсутствуют повышенные динамические нагрузки на люк, не смотря даже на то, что они могут выдерживать нагрузки до 20 тонн.

Полимерные и чугунные люки выполняют одни и те же функции – защищают канализационные или дренажные колодцы от попадания посторонних предметов или несанкционированного доступа, создают условия для безопасного движения автомобилей или людей. При этом, в зависимости от места установки, к таким люкам предъявляют различные требования по стойкости к механическим нагрузкам. Именно поэтому на автомобильных дорогах, в аэропортах и железнодорожных вокзалах, на территориях промышленных предприятий и других подобных объектах наиболее целесообразно использование именно чугунных люков.

Изготавливают пластиковые канализационные люки из полимернопесчаной смеси, из-за чего их часто называют  – полимернопесчаные люки.

Ниже представлены сводные таблицы с размерами и весом полимерных люков, в зависимости от нагрузки на люк:

  • Люк полимерный легкий – используют в зоне зеленых насаждений, пешеходной зоне и на велосипедной дороге
Размеры и вес легких полимерных люков
Легкий люк круглый
Обозначение Части  Размеры  Масса(кг)
Л (А15)-К-1-55 полимерно-композитный крышка Ø 620; Н 25 12
корпус Ø 730; Н 60 13
    Итого: 25
Л (А15)-К-1-60 полимерно-композитный крышка Ø 640; Н 45 25
корпус Ø 780; Н 110 25
    Итого: 50
Л (А15)-ГТС. 2-60 полимерно-композитный крышка Ø 640; Н 40 27
корпус Ø 780; Н 110 18
крышка с запором   11
    Итого: 56
Л (А20)-К-1-60 полимерный крышка Ø 645; Н 50 8
корпус Ø 800; Н 120 5
  Итог: 13 Итого: 13
Легкий люк квадратный
Л (А15) К-8-60 полимерно-композитный крышка 600х600; Н 20 16
корпус 650х650; Н60 9
    Итого: 25
  • Люк полимерный средний – используют в зоне тротуаров и проезжой части городских парков, также в пешеходных зонах
Размеры и вес средних полимерных люков
Средний люк
Обозначение Части  Размеры  Масса(кг)
С (В125)-К-1-60  полимерно-композитный крышка Ø 640; Н 50 30
корпус Ø 780; Н 110 25
    Итого: 55
  • Люк полимерный тяжелый – используют для укладки в зонах городских автомобильных дорог, пешеходных зонах и на стоянках
Размеры и вес тяжелых полимерных люков
Тяжелый люк
Обозначение Части  Размеры  Масса(кг)
Т (С250)-К-1-60  полимерно-композитный крышка Ø 640; Н 60 33
корпус Ø 780; Н 120 27
    Итого:60

Купить полимерные люки вы можете, обратившись в компанию ГидроСпецКом. Так же вы можете задать все интересующие вас вопросы о применении, стоимости и наличии полимерных люков нашим специалистам по многоканальному телефону 8 812 600-33-09 или



Купить полимерпесчаные люки в СПб с доставкой вы можете в компании ГидроСпецКом.



сложные моменты выбора простой конструкции


Размеры канализационных полимерных люков и крышек:квадратные,круглые

Технические характеристики полимерных люков

Выбирая крышку из полимера, обязательно следует обратить внимание на все ее технические характеристики. А именно на вес, номинальную нагрузку и тип. Особое внимание обратите на вес канализационного люка.

Класс нагрузки люков канализационных полимерных очень важно знать, так как от него зависит допустимая нагрузка, которую может выдержать конструкция. Этот параметр влияет на место размещения крышки.  Например, есть люк канализационный тип Л – это облегченное устройство, люк выдерживает номинальную нагрузку в 1,5 т, его нельзя устанавливать на проезжей части. Существуют также тяжелые конструкции и средние, которые монтируются на автостоянках и дворовых проездах, они выдерживают нагрузку от 15 до 25 т. Приобретая крышку на канализационный колодец, также учтите сертификат на люк канализационный полимерный для того, чтобы проверить и оценить качество установки.

Тип полимерного люкаНаименованиеНагрузка номинальная,кгВес,кгРекомендуемое место установки
Люк канализационный полимерный тип Л (садовый)лёгкий (садовый)150025Устанавливаются в зеленых зонах и на тротуарах
Люк канализационный полимерный тип Ллёгкий300045Устанавливаются на автостоянках, зеленых зонах и пешеходных тротуарах
Люк канализационный полимерный тип Ссредний750052Устанавливаются на автостоянках и в городских парках
Люк канализационный полимерный тип Ттяжёлый1500057Устанавливаются на городских дорогах, где наблюдается умеренное движение
Люк канализационный полимерный тип ТМтяжелый магистральный2500060Устанавливаются на городских дорогах, где наблюдается интенсивное движение

Размеры крышек для подземных колодцев

НазваниеРазмер корпуса (диаметр и высота),ммРазмер крышки (диаметр и высота),мм
Легкие до 1 тонны720×60600х25
Легкие до 2 тонны750х90690х55
Квадратные легкие до 2 тонн640х640600х600
Легкие до 5 тонн750х90690х55
Средние до 15 тонн750х100690х50
Тяжелые до 25 тонн800х110700х70

Легкие крышки устанавливаются на глубину 25-45 мм, средние – 60 мм, тяжелые – на 85 мм.

Устройство,принцип работы,монтаж септика Тверь можно найти на этой странице

Устройство,принцип работы,монтаж септика Топас можно найти на здесь

Устройство,принцип работы,монтаж септика Биозон можно найти на этой странице

vivoz-gbo.ru

Люк для колодца пластиковый: основные характеристики

Люк для колодца пластиковый разных расцветок

Люки для колодцев пластиковые вынуждены приобретать руководители больших и маленьких городов. Пока существуют пункты приема металлолома от населения, чугунные изделия будут исчезать с улиц наших городов.Даже надпись на крышке люка «полимер» не останавливает расхитителей, поэтому приходиться бетонировать люки колодцев на фото из пластика. Эту головную боль коммунальных служб в виде воровства чугунных изделий с канализации многие руководители городов решают заменой металлических люков полимерно-песчаными люками.Низкая цена, малый вес, высокая прочность и отсутствие соблазна вторичного использования останавливает любителей несанкционированного демонтажа крышек в корыстных целях.

Предназначение люков и очевидные преимущества

Сельское строительство, зоны отдыха, городские варианты оборудования смотровых колодцев подземных коммуникаций и инженерных сетей, крышки для колодцев из прочного полиуретана, обеспечивающие возможности доступа для контроля и прочистки инженерных сетей,

Полимерные люки для колодцев – успешное применение нового искусственного материала

Этому материалу часто поют оды. Изделия из него всё чаще попадаются на глаза, гораздо чаще, чем его название – полимерпесчаный композит. Конечно, этот продукт современных технологий оказался востребованным с разных сторон. Во-первых, он используется, как материал для строительства (сайдинги, тротуарная плитка, кровельная черепица, кирпичи и прочее). А во-вторых, и это не менее важно, он решает проблему утилизации пластикового мусора, которого с каждым днем прибывает все больше. Как строительный материал его взяли для применения и в канализации. Прежде всего – это полимерпесчаные резервуары и полимерные крышки для люков.

Материал

В качестве сырья для изготовления этого материала годятся различного вида полимерные отходы – сломанные бытовые изделия, упаковка, пластиковая тара. То есть, сырьё, содержащее лёгкие и тяжёлые полимеры, доля которых имеет соотношение от 50/50 до 40/60. Это сырьё имеется в преизбытке и, поскольку велик рынок одноразовых изделий, оно будет только прибывать.

Вторым компонентом композита является песок с фракцией до 3 мм. Особые требования к песку – отсутствие пылеватых частиц, глинистых примесей. Песчаное сырьё допускается только с низким уровнем влажности – песок (просушенный) и просеянный. Тут не играет роли место происхождения песка и его минеральный состав. Таким образом, источники не скудные, а совсем наоборот.

Технология изготовления включает измельчение, смешивание в термосмесительном агрегате, на выходе которого имеется масса, по консистенции подобная тесту для пельменей. Температура массы 170-190⁰С, а каждая песчинка облачена полимерами. Чем больше доля песка, тем более жёстким получается изделие. Изделия формуются в специальных формах в горячем состоянии под давлением.

Материалу можно придать любой цвет, добавив в массу красители. Поскольку они перемешаны и находятся по всему объему сырьевой массы, а не поверхностно, то изделия сохраняют свой цвет, не боясь истирания поверхности.

Материал не гниёт, не боится бактерий. Стоек к агрессивным веществам, не пропускает воду (обладает водоотталкивающим действием), долговечен, работает при больших перепадах температур, обладает малым весом. Благодаря таким качествам новый полимерпесчаный материал используют для различных строительных изделий.

Недостатки: поскольку нет четкого контроля над изготовителями такой продукции, качество изделий предсказать невозможно. Приходится верить производителю на слово. А ведь не все добросовестно относятся к своей работе.

Крышки люков

Систему канализации и других подземных коммуникаций сложно представить без наличия того или иного типа колодцев. Отверстия которых должны быть прикрыты, с целью защиты от попадания внутрь различного мусора или хищения из них ценного оборудования. Поэтому крышки люков должны иметь надёжное крепление, возможность запирания и быть прочными. Новый материал прекрасно выполняет все эти условия. А поскольку он ещё и экологически безвреден, то его можно применять вблизи пешеходных зон и в местах с озеленением.

Преимущества

По прочности и ряду других параметров полимерные люки для колодцев не отстают от чугунных и превосходят их по дешевизне, легкости, цветовым решениям, малой привлекательности для сборщиков черных металлов. Различные пропорции компонентов позволяют получать крышки люков, самые разные по прочностным характеристикам, даже пригодные для применения на автострадах. Разработаны и технологии упрочнения – изделия имеют армированный слой, благодаря которому крышки становятся прочнее. В некоторые изделия при формовании вставляются специальные металлические пластины, и их можно с металлоискателем найти под слоем снега и наледи.

Композитные изделия устойчивы ко всяким погодным условиям от -60⁰С до +60⁰С. Цвет их не выгорает под лучами солнца, поскольку применяются жаростойкие пигменты. У них малая теплопроводность и высокое шумопоглощение. Это — диэлектрики, поэтому могут применяться для защиты от поражения электротоком. Морозоустойчивы F900. Не громыхают при наезде транспорта.

Недостатки: существуют ограничения по применимости. Например, если наезд легкового автомобиля они прекрасно выдерживают, то тяжёлый грузовик может их повредить. При точечном давлении и максимальной температуре может происходить потеря жёсткости.

Область применения

Новый материал оказался способным потеснить чугунные изделия в самых разных секторах применения как в производственном, так и в парковом, на местах платных стоянок. Полимерпесчаные люки устанавливаются на кольца канализационных колодцев, ими накрывают скважины. Используют их не только владельцы частных домов, но и коммунальщики, связисты, айтишники.

Спросом пользуются, например, такие модификации, как люки с двойными крышками – нижнюю крышку из высокопрочной стали прикрывает и защищает верхняя – из полимера. Такие изделия востребованы у интернет-провайдеров и владельцев телефонных сетей, чья аппаратура стоит очень дорого. Есть модификации с отверстиями для установки газоанализаторов.

Поскольку материал является диэлектриком, его успешно применяют там, где образование искр при закрытии или открытии люков категорически противопоказано, например, на территориях автозаправок. Есть модели со светоотражающим покрытием. Область применения постоянно расширяется, ведь материал появился недавно, и ещё не все производства и обслуживающие предприятия успели «примерить» новинку. Выбирается крышка полимерного люка по двум основным аспектам: по техническим характеристикам и по дизайну.

Классификация по прочности

Существуют люки:

  • Выдерживающие нагрузку до 1 500 кг – дачные, обозначение класса литерой ЛД;
  • Переносящие нагрузку до 3 тонн лёгкие люки маркируются литерой Л;
  • Средний тип выдерживает до 12 500 кг, обозначается буквой С;
  • Самые прочные люки выдерживают до 25 000 кг, маркируются буквой Т.

Успехи на ниве дизайна пока не столь впечатляющие, как могли бы быть. В основном используется цвет люка колодца, который не утрачивает яркости от солнца. Отдельно от люков, но для их маскировки производятся декоративные крышки, которые можно считать малыми архитектурными формами.

Установка

Правильно установить люк несложно. Однако есть некоторые нюансы. Их выполнение способствует продлению службы конструкции.

  1. Выбрав подходящее изделие, приступают к его установке. На колодезную крышку устанавливается обечайка – кольцо люка. Устанавливать крышку непосредственно на колодезную плиту очень нежелательно. Для опоры предназначена обечайка, поскольку именно опорное кольцо увеличивает площадь опирания крышки на колодезную плиту перекрытия, в результате этого нагрузка на каждый квадратный сантиметр плиты уменьшается в несколько раз. Когда прилагается нагрузка от веса человека – это одно, когда от веса автомобиля – совсем другое. Конечно, можно было бы заменить обечайку кирпичной кладкой, но кладка под динамической нагрузкой быстро разрушается, а кирпич выкрашивается. В результате люк может провалиться.
  2. Нужно обеспечить такое высотное положение крышки, при котором люк своим верхом оказался бы вровень с проезжей частью или тротуаром.
  3. Люк из полимерных материалов выставляется по уровню, то есть строго горизонтально, поскольку при наезде нужно равномерное распределение нагрузки на всю площадь опирания, а также, чтобы не возникало ударного воздействия. Если этого не сделать, довольно быстро произойдёт разрушение и проседание.

Сам монтаж осуществляется в следующей последовательности: в обечайке 10 мм сверлом по металлу, используя перфоратор, просверливают от 4 до 6 отверстий для крепления.

  1. Кольцо устанавливают на колодезную плиту и карандашом отмечают положение центров отверстий. Если кольцо очень тяжёлое, можно, уложив, просверлить отверстия для установки анкерных болтов сразу и в кольце, и в бетоне.
  2. Нужной глубины отверстия в бетоне просверливаются в режиме «перфорация».
  3. Молотком в отверстия забиваются анкерные болты, закручиваются гаечным ключом гайки.



Кроме крышек люка их производители изготавливают и полимерные колодцы.

Колодцы

Ещё не так давно лучшим материалом сборных колодцев для канализации считался железобетон. В последнее десятилетие на арену вышли полимерные колодцы из композита. Сборный композитный колодец собирается из элементов, имеющих гребни и пазы. Стандартное изделие имеет конструкцию, состоящую из 1 днища, 8 стеновых колец, 1 конусообразного переходного элемента и 1 люка, снабжённого крышкой. Все элементы имеют рёбра жёсткости, которые в сочетании с гребне-пазовыми замками наделяют колодец из полимерных тонкостенных элементов жёсткостью, достаточной для противостояния подвижкам грунта. Вес всей конструкции — 600 кг.

Вертикальный размер полимерного колодца определяется количеством стеновых колец, высота которых 20-21 см. Вес кольца – до 60 кг. Поэтому полимерный колодец не требует для сооружения наличия тяжёлой техники. С монтажом его справятся два человека.

Достоинства полимерных колодцев:

  • Небольшой, по сравнению с железобетонными, вес;
  • Высокая герметичность;
  • Лёгкость монтажа и высокая скорость сборки;
  • Для транспортировки не нужна большегрузная техника;
  • Лёгкость перфорирования и нетребовательность к дополнительной обработке краёв среза.

Сборные колодцы из полимерных материалов обладают также всеми достоинствами самого материала, перечисленными выше.

К недостаткам (кроме уже указанных) можно отнести и то, что его малый вес может стать причиной «поплавкового» поведения, когда в сильнообводнённых грунтах полимерный колодец вдруг останется без наполнения.

При сборке полимерных колодцев в грунте с высоким стоянием воды, стыки для надёжности и промазывают битумной мастикой.

Статьи по теме:

Люки для канализационных колодцев

Устройство дренажного колодца

Канализационные колодцы: классификация, устройство, монтаж, откачка

Колодцы канализационные железобетонные — абсолютный лидер своего направления

Пластиковые дренажные колодцы для воды

размеры, диаметр, установка и цена

Люки канализационные

Канализационные люки относятся к инженерным сооружениям и устанавливаются над колодцами подземных систем городской и ливневой канализации, водопроводных, тепловых и кабельных линий, магистральных газопроводов.

Люки защищают колодцы и водостоки от попадания мусора, посторонних предметов, падениялюдей и животных. Служат для обеспечения свободного доступа при обслуживании и ремонте инженерных систем.Обеспечивают безопасность на автотрассах, городских улицах, зеленых зонах и загородных участках.Предназначены для доступа к накопительным емкостям при откачке канализационных стоков.

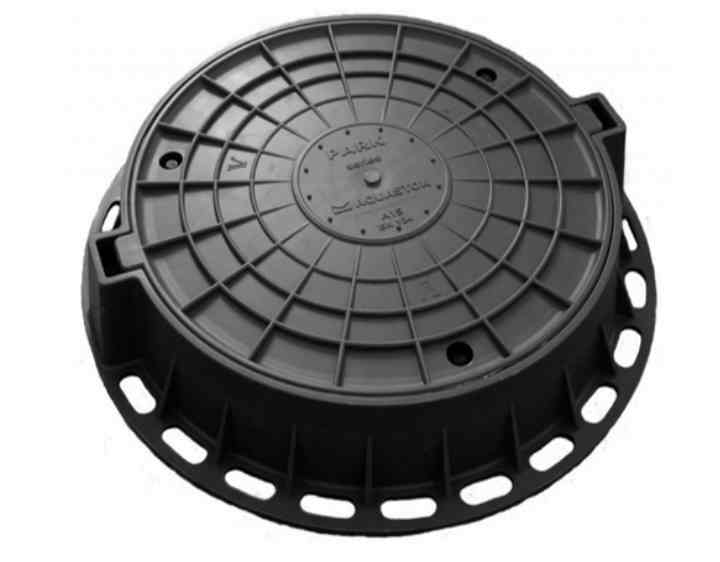

Рис. 1. Канализационный люк.

Классификация

Канализационные люки имеют рифленую поверхность, препятствующую скольжению,обеспечивающую хорошее сцепление с подошвами обуви и автомобильными шинами. Вес конструкций, монтируемых на проезжей части, должен быть не менее 60 килограммов, для предотвращения самопроизвольного открывания при наезде на них транспортных средств.

По назначению

По назначению канализационные люки подразделяются на следующие группы:

  • Смотровые, предназначены для контроля за состоянием инженерных систем и трубопроводов. Устанавливаются на поворотах, ответвлениях, в местах изменения диаметров или уклонов трубопроводов.
  • Накопительные служат для доступа к накопительным резервуаров при откачке канализационных стоков.
  • Ливневые. Устанавливаются на колодцы дождевой канализации.
  • Ревизионные люки подходят для обслуживания внутренних систем водопровода и канализации. В основном выпускаются прямоугольной формы. Могут устанавливаться в санузлах или ванных комнатах в стене или коробе, из гипсокартона или сайдинга.

Все люки предназначены для защиты колодцев различного назначения. Обеспечивают безопасное нахождение людей, животных и автотранспорта в местах прохождения инженерных коммуникаций.

По форме

Самая популярная форма люков — круглая. Такая конструкция компактно выглядит, удобна в использовании. Не имеет острых углов. При необходимости, тяжелую крышку круглой формы можно перекатывать для облегчения транспортировки.

Квадратные или прямоугольные люки менее распространены. Устанавливаются, обычно, на колодцы ливневой канализации. Выпускаются размерами одной стороны от 300 до 800 мм.

Производство квадратных люков экономически невыгодно, так как на них тратится больше сырья, чем на круглые аналогичных размеров.

Прямоугольная крышка не удобна при транспортировке, монтаже или обслуживании. Может провалиться в колодец, если случайно сдвинуть ее по диагонали.

2. По исполнению люки бывают:

  • стандартных параметров;
  • с запорными механизмами, предотвращающими проникновение в колодец и хищение изделий;
  • с углублениями в крышке для возможности утяжеления с помощью бетонных или полимерных заполнителей;
  • с встроенными в крышку устройствами для подъема их при помощи грузоподъемной техники.

По применению

Люки инженерных коммуникаций по целевому использованию делятся на две основные группы:

  1. Люки, устанавливаемые на скоростных автомагистралях, аэродромах, транспортных терминалах и производственных площадках, местах стоянки гусеничной техники и большегрузного транспорта. Для этих целей подходят тяжелые чугунные изделия Т-типа, весом 80-150 килограммов.
  2. Крышки колодцев, устанавливаемые на тротуарах, в скверах и парках, городских дворах и частных домовладениях маркируются буквой «Л». Легкие люки изготавливаются из полимерных, резиновых и композитных материалов, весят от 15 до 60 килограммов.

Тяжелые чугунные люки во многом превышают легкие аналоги по стоимости.

Материалы

Для производства канализационных люков используются самые разные составы.

Чугунные

До недавнего времени самым распространенным материалами для изготовления люков был чугун СЧ 20, представляющий собой сплав железа с углеродом и графитом.

Рис.2. Чугунный люк.

Чугунные конструкции отличаются прочностью, практичностью и длительным сроком службы. Не боятся экстремально низких или высоких температур. Не восприимчивы к воздействию агрессивных антигололедных реагентов, горюче-смазочных материалов, солей и кислот.

Люки из чугуна можно монтировать на проезжей части городских дорог и автомагистралей, в разгрузочных терминалах и аэропортах, на стоянках большегрузной техники и в местах прохождения весового контроля.

Именно вес чугунного люка является препятствием для проникновения в колодцы детей и взрослых.

В зависимости от области применения, чугунные канализационные люки бывают: легкие, средние, тяжелые и супертяжелые.

К недостаткам чугунных люков относится высокая цена, что компенсируется практичностью,долговечностью и износостойкостью.

Пластиковые

Изготавливаются из термопластичных полимеров методом литья под давлением. Для повышения прочностных характеристик изделия армируются стеклопластиковой арматурой или другими совместимыми материалами.

Рис.3. Легкие пластиковые люки.

Пластиковые модели могут устанавливаться на газонах и тротуарах, где отсутствует движение транспорта. Они экологичны и долговечны. Выпускаются в разных цветовых вариантах. Для использования в парках и городских зонах выпускаются изделия с различными рисунками. Могут имитировать натуральный камень или различные декоративные изделия.

Пластиковые люки — идеальный вариант для установки в частном доме или на дачном участке.

Полимерно-композитные

Изготавливаются на основе полиэфирной смолы, различных наполнителей и красителей. Для повышения прочности армируются стекловолокном. Недорогие прочные конструкции подходят для установки в городских дворах, парках и пешеходных зонах. Выдерживают нагрузки до 40 тонн. Стоят композитные изделия дороже пластиковых, но значительно дешевле чугунных. Они удобны в эксплуатации. Крышки не примерзают к горловине зимой.

К тому же, как и все полимерные изделия, не пользуются спросом у вандалов.

Рис.4. Полимерно-композитный канализационный люк.

Полимерно-песчаные

Долговечные и практичные люки изготавливают из смеси полимеров с добавлением песка и оксида железа.

Нередко в качестве полимерного сырья используют пластиковые бутылки и другие синтетические отходы, что значительно снижает себестоимость изделий.

В настоящее время полимер-песчаные люки пользуются наибольшим спросом, благодаря высоким техническим и эксплуатационным свойствам:

  • срок эксплуатации полимерно-песчаных люков составляет от 30 до 50 лет;
  • изделияне теряют своих качеств при температуре от -60 до +60 °С;
  • материал не подвержен коррозии, не восприимчив к действию ГСМ, кислот и соляных смесей;
  • удобны в использовании, недорого стоят;
  • выпускаются в широкой гамме цветов, не выгорают на солнце.
  • выдерживают нагрузки от 1,5 до 12,5 тонн, в зависимости от класса изделия и их назначения.

В случае повреждения, полимерные люки можно сдать на вторичную переработку.

Бетонные

Наименее распространены. Они тяжелые, неудобны в эксплуатации, не герметичны. Представляют собой армированное изделие с петлями для удобства монтажа. Используются в случаях, когда колодец имеет нестандартные размеры и не нуждается в регулярном обслуживании.

Иногда бетонные крышки устанавливаются поверх чугунных, для предотвращения хищения чугуна.

Рис.5. Бетонная канализационная крышка.

Люки из резины

Изготавливаются из смеси каучука с различными наполнителями, стабилизаторами и пластификаторами. Изделия не растрескиваются под действием высоких нагрузок и экстремальных температур. Подходят для установки непосредственно в горячий асфальт.Предназначены для колодцев различного назначения, расположенных в зеленых и пешеходных зонах, на спортивных площадках, велодорожках, дворовых территориях со слабым движением.

Полимерные и резиновые люки не воруют, в отличие от чугунных или стальных, которые можно сдать на металлолом.

Таблица 1. Сравнительные характеристики люков.

Технические и эксплуатационные характеристики

Расчетные нагрузки (тн)

Выдерживает температуры °С

Срок службы (лет)

Автомагистрали, аэродромы, трансп. терминалы.

Городские дороги, площади, зеленые и пешеходные зоны

Автодороги, дворы, тротуары, стоянки легковых автомобилей.

Дворовые территории, зеленые зоны, тротуары.

Городские дороги, проезды и тротуары.

Зеленые зоны, пешеходные дорожки, загородные участки.

Иногда, в качестве временных конструкцийприменяют люки из облегченного стального листа. Их изготавливают по индивидуальным заказам. Стальные люки неудобны в использовании, не обеспечивают герметичную защиту и быстро ржавеют.

Могут применяться в качестве внутренней крышки с замками в колодцах телефонной канализации, с целью предотвращения хищения кабеля.

ГОСТ и маркировка

Технические характеристики и требования к канализационным люкам регламентируется ГОСТ 3634-99. Этот стандарт распространяется на крышки колодцев и камер подземных сетей ливневой и городской канализации, водопровода, теплоснабжения, связи и газопроводов.

Свойства люков колодцев телефонной канализации регламентируется ГОСТ 8591-76.

Люки, изготавливаемые из современных полимерных материалов, не соответствующие требованиям ГОСТ, изготавливаются по техническому заданиюзаказчика или по техническим условиям, разработанным предприятием-изготовителем.

Согласно межгосударственным стандартам, люки маркируются буквеннойи цифровой аббревиатурой, подразделяются на следующие типы:

  • СТ (Е600) — Сверхтяжелые, рассчитанные на нагрузки до 61 тонн. Вес люка составляет более 155 кг. Предназначены для установки в разгрузочных терминалах, аэродромах, на скоростных автомагистралях.
  • ТМ (Д 400) — Магистральные тяжелые.Предназначены для установки на скоростных дорогах.Легко переносят локальные нагрузки до 40 тонн. Весят до 140 кг.
  • Т (250) — Тяжелые люки устанавливаются на городских автомобильных дорогах с интенсивным движением транспортных средств. Собственный вес тяжелых люков может достигать 120 килограммов.Предназначены для нагрузок до 25 тонн.
  • С (В125) Средние канализационные конструкции, для установки в городских дворах, на тротуарах и газонах.Рассчитаны на нагрузки до 12,5 тонны. Вес конструкции — до 95 кг.
  • Л (А15) Легкие люки, выдерживающие нагрузки до 1,5 тонны, устанавливаются в пешеходных зонах, где отсутствует транспортное движение. Весят 45-60 кг.

Чтобы упростить процедуру выбора канализационных люков, производители используют специальную маркировку, в соответствии с назначением инженерных коммуникаций:

  • К — бытовая и производственная канализация;
  • Д — дождевая и ливневая канализация;
  • ГВ — городские водопроводные сети;
  • В — водовод;
  • ТС — тепловые сети;
  • ПГ —пожарные гидранты;
  • МГ —магистральные сети газоснабжения;
  • ГТС — городские телефонные сети.

Согласно Государственным стандартам, канализационные люки должны оснащаться специальными надписями и товарными знаками или логотипами предприятия-изготовителя.

Рис.6. Люк ливневой канализации.

Основные типоразмеры

Люки канализационные имеют обычно стандартные размеры, соответствующие габаритам колодцев.

Диаметрылюков должен позволять беспрепятственно проходить в колодец обслуживающему персоналу для выполнения работ по ремонту и техническому обслуживанию сетей.

Для канализационных колодцев обычно используются тяжелые, средние или легкие люки.

Распространенные габариты корпусов люков с крышками:

  • корпус 720 × 60 с крышкой 600 × 25;
  • корпус 750 × 90 с крышкой 690 × 55;
  • корпус 750 × 100 с крышкой 690 × 50;
  • корпус 800 × 110 с крышкой 700 × 70.

Квадратные люки обычно бывают размерами 640 × 640 мм, при этом размер крышки равен 600 × 600 мм.

Рис.7. Люк теплотрассы.

Критерии выбора

При выборе люков нужно учитывать климатические условия местности, назначение проходящих в колодце инженерных систем, место расположения люков, возможные максимальные нагрузки.

  1. Для неохраняемых открытых территорий лучше выбирать люки, оснащенные запорными устройствами. Это поможет избежать хищения изделий и защитить колодец от несанкционированного проникновения.
  2. В парках, зонах отдыха и в непосредственной близости от жилых домов лучше устанавливать композитные и резиновые конструкции, обладающие хорошими шумоизолирующими качествами.
  3. Крышки, предназначенные для установки на проезжей части должны весить не менее 50 килограммов, чтобы не сдвигались при интенсивном движении транспорта.

На территории частных домовладений и дачных участков не стоит использовать дорогие и громоздкие чугунные люки. Полимерные или композитные люки выдержат разовые нагрузки от грузовых или легковых автомобилей.

Крышки люков канализационных колодцев не должны хлопать и издавать резких звуков при наезде на них. Лицевые поверхности должны иметь рельефную шероховатую фактуру, иметь хорошее сцепление с автомобильными шинами и подошвами обуви.

Канализационный люк: формы, виды, размеры, установка крышки своими руками

Канализация – инженерная коммуникация, обеспечивающая надлежащий комфорт в городе и загородном доме. Важным ее элементом являются колодцы, которые обустраиваются специальными крышками.

Они также необходимы при обустройстве ливневой и дренажной системы. Рассмотрим, какой канализационный люк лучше выбрать и как произвести его установку своими руками.

Функции и назначение

Основная его задача заключается в защите от попадания мусора, грязи, посторонних предметов, стоков и других загрязнений в коллектор. В противном случае канализационная система будет быстро забиваться и не выполнять своей главной функции. Кроме всего прочего, его присутствие позволяет производить плановое обслуживание инженерной сети или устранять проблему в случае образования засора.

По своему назначению они делятся на:

  • Легкие, с допустимой нагрузкой до 3 т. Преимущественно для пешеходной зоны.
  • Тяжелые, с допустимым на него давлением до 20 т. Используются для автомобильных дорог.
  • Сверхтяжелые, с максимальным на него давлением до 60 т. Сфера применения – аэродромы.

Крышка изготавливается из разных материалов:

Чугунные

Это классическое решение при обустройстве канализационной системы. Чугунная крышка имеет большую массу. Из-за этого возникают затруднения при монтаже, а также при их обслуживании.

Однако их прекрасные эксплуатационные характеристики полностью перекрывают недостатки. В среднем прослужит до 100 лет при максимальной нагрузке до 100 тонн. Отличается невысокой ценой, используется при обустройстве автомобильных магистралей и территорий, где предполагается передвижение грузоподъемной техники.

Полимерные

Люк колодезный канализационный, также известен как полимерпесчаный.

При его производстве используется композитный материал из полимерного и песчаного сырья.

Преимущественно применяется при обустройстве подземных коммуникаций:

  • Тепловые сети.
  • Телефонные сети.
  • Газопроводы.
  • Кабельные сети.

Благодаря небольшому весу полимерно-песчаную крышку удобно транспортировать, монтировать и поднимать в момент обслуживания тех или иных коммуникаций. Используемый материал прекрасно справляется с термическими, кислотно-химическими и атмосферными нагрузками.

Пластиковые

Они имеют минимальный вес. За счет этого с ним легко работать при установке. В основном применяется для сада или благоустройства придомовой территории.

Может иметь зеленый или какой-либо другой цвет. За счет этого он не будет бросаться в глаза, а удачно маскироваться. У ПВХ-крышки невысокая стоимость в сравнении с аналогами. При этом пластмассовый люк способен справиться с нагрузкой до 1,5 тонны. Также допускается к установке на стадионах, в скверах и парках.

Бетонные

В продаже такой канализационный люк не встретишь. Они изготавливаются по индивидуальному заказу.

Для этого предварительно подготавливается отверстие, измеряются его размеры, а потом осуществляется процесс заливки. Можно сделать самостоятельно, главное, подготовить форму. Существуют разновидности бетонных плит/крышек, где сразу имеется круглое отверстие. Как правило, они эффективны при прокладке крупных канализационных трубопроводов, которые обслуживают целые районы.

Плюсы и минусы каждого типа:

ВидПлюсыМинусы
Чугунный
  • Благодаря большому весу справляется с серьезной нагрузкой.
  • Не боится скачков температуры.
  • Срок службы до 100 лет
  • Большой вес осложняет процесс его монтажа.
  • Установленный чугунный люк тяжело поднимать для обслуживания коммуникаций.
  • Качественное изделие будет иметь высокую стоимость
Полимерный
  • Низкая цена.
  • Эксплуатационный срок 50 лет.
  • Справляется с высокими нагрузками.
  • Отсутствие проблем при транспортировке.
  • Устойчивость к УФ-излучениям.
  • Несложная установка.
  • Экологичность.
  • Не образует коррозию.
  • Справляется с перепадами температур.
  • Минимальный вес.
  • Возможность выбрать разные цвета
  • Критические недостатки отсутствуют
Пластиковые
  • Низкая стоимость.
  • Вес, максимум 50 кг.
  • Не подвергается коррозии.
  • Под воздействием ультрафиолетовых лучей не выгорает.
  • Справляется с температурными перепадами в диапазоне от -50 до +50°С.
  • Эксплуатационный срок.
  • Экологичность.
  • Красивый внешний вид, выполненный в разных цветах
  • Минимальные нагрузки, в противном случае ломается
Бетонные
  • Устойчивость к атмосферным явлениям.
  • При соблюдении технологии производства продолжительный срок службы.
  • Справляется с высокими нагрузками
  • Большой вес.
  • Проблемы при установке.
  • Отсутствие готовых изделий, только по индивидуальному заказу

Формы

Люки смотровых колодцев могут приобретать различные формы:

  • Квадратные.
  • Круглые.
  • Прямоугольные.

Самые распространенные – круглые. Причина в том, что большое количество шахт имеют такую форму. Диаметр люка подбирается индивидуально, хотя существуют стандарты. Как правило, ориентир держится на ГОСТ 3634 99. В этом нормативе предусматривается стандартный диаметр, а также вес и другие характеристики.

Форма квадрата и прямоугольника – редкое явление. Хотя в указанных ГОСТах упоминается люк данной формы. Его можно использовать при обустройстве приусадебной территории. Такая форма может быть наиболее удобной для опускания в колодезную шахту. В случае использования прямоугольного изделия одна из сторон может иметь минимальную грань 300 мм, а максимальную ширину 800 мм.

Технические характеристики

Маркировка
  • В – для магистралей проложенного водяного трубопровода.
  • Г, ПГ – элементы для защиты пожарного гидранта.
  • К – для обустройства канализации.
  • Д – для дождевой и дренажной канализации.
  • ТС – предназначается для тепловых сетей.
  • ГТС, МТС, Т – при прокладке телефонных линий.
  • МГ – защита газопроводных магистралей
РазмерыОграничения отсутствуют. Габариты могут различаться, исходя от сферы применения. Однако есть ограничения по минимальному и максимальному диаметру от 300 до 800 мм
Вес
  • Легкие малогабаритные – 45 кг.
  • Легкие – 60 кг.
  • Средние – 95 кг.
  • Тяжелые – 120 кг.
  • Тяжелый магистральный – 140 кг.
  • Сверхтяжелые – 155 кг
Нагрузка
  • При массе 45 кг нагрузка до 15 кН. Равняется до 1,5 тонны.
  • При массе 60 кг — до 15 кН. До 1,5 тонны.
  • При массе 95 кг нагрузка до 125 кН. До 12,5 тонны.
  • При весе 120 кг выдерживает до 250 кН.
  • При 140 кг выдерживает до 400 кН.
  • При весе 155 кг выдерживает до 600 кН.

C замком

Учитывая кражу люков – необходимо позаботиться о их сохранности.

Поэтому вполне логичным является установка замка на него. Плюс ко всему он позволяет организовать защиту смотрового колодца.

Совет! Если его установка осуществляется на огороженной придомовой территории, то замок не нужен. Если он за пределами забора, то он должен присутствовать.

Чтобы осуществить монтаж замка, необходимо сделать надежный каркас. Для канализационных крышек существуют такие виды:

  • Распорные устройства.
  • Резьбовые соединения.
  • Флажковые.

Установка своими руками

Инструкция монтажа полимерно-композитного, чугунного и пластикового люка.

Инструменты

Необходим следующий инструмент:

  • Бетономешалка.
  • Лопата.
  • Мастерок.
  • Емкость для смешивания раствора.
  • Грузоподъемная техника в случае монтажа тяжелого люка.

Полимерный

  1. В первую очередь осуществляется монтаж кольца люка. Для этого необходимо надежное основание, например, железобетон или бетон. Это перекрытие должно быть прочным и качественным.
  2. Правильно смонтированное опорное кольцо (ОК) позволит равномерно распределять всю предполагающую нагрузку. Как следствие, полностью исключается вероятность разрушения.
  3. Для фиксации ОК используется бетонный раствор.
  4. Установив кольцо, необходимо дождаться, когда бетон полностью высохнет.
  5. После этого монтируется ОК крышки. При этом сам полимерный люк не рекомендуется укладывать непосредственно на бетонную плиту. Также недопустимо использовать подкладочные элементы, типа кирпича, раствора.
  6. В процесс установки необходимо достичь того, чтобы уложенный люк не выпирал из грунта, а был на одном уровне.
  7. Для фиксации сооружается отмостка. На ней должен быть уклон в одну сторону, чтобы отводить влагу и атмосферные осадки.
  8. Чтобы не допустить процесс коррозии, верхнюю рабочую часть рекомендуется смазать литолом.

Важно! Не следует применять опорные кольца, выполненные из некачественного материала.

Чугунный

  1. Для начала осуществляется установка ОК. При этом важно, чтобы оно идеально совпадало с отверстием канализационной шахты.
  2. ОК со всех сторон заливается бетоном.
  3. Укладка ОК должна выполняться точно, чтобы оно не шаталось из стороны в сторону, а установленная позднее крышка была на одном уровне с грунтом или асфальтом.
  4. После заливки бетона сразу поставьте люк на свое место. В процессе высыхания бетона передвигать крышку или поднимать недопустимо.

Пластиковый

  1. Монтируется ОК. В нем должны быть технологические отверстия, благодаря которым можно выполнить фиксацию посредством анкеров.
  2. ОК (опорное кольцо) заливается бетоном.
  3. В кольце укладывается крышка в соответствующие пазы.
  4. Крайне важно, чтобы она была на одном уровне с грунтом. Хотя в некоторых случаях люк может незначительно выступать от уровня грунта.
  5. Если есть определенные неровности, то на расстоянии 400 мм с каждой стороны устанавливается опалубка.
  6. ОК крепится анкерами.
  7. Опалубка заливается бетоном и ожидается полное высыхание.

Технология установки канализационного люка, независимо от его вида, формы и используемого материала практически одинаковая. Трудности могут возникать при работе с бетонными или чугунными изделиями по причине большого веса.

Заключение

Мы рассмотрели все особенности люка для канализации. Вы узнали, что они бывают разных форм. Также можно выбрать различный размер канализационного ревизионного люка. Мы надеемся, что этот материал поможет сделать правильный выбор, а при необходимости выполнить самостоятельную установку.

Обязательно учитывайте сферу использования и габариты изделия. Чтобы закрепить всю предоставленную информацию в статье, вы можете рассматривать готовые фото, схемы, чертежи. Дополнительно предлагаем просмотр подготовленного видео.

Полезное видео

Подробно о полимере:

Установка от А до Я:

Монтаж под тротуарную плитку:

Основные детали

Люк имеет всего 2 части: на горловину устанавливают монтажный обод, сверху – крышку. В ней сделаны выступы, которые совпадают с пазами на корпусе.

Крышки делают преимущественно:

  • круглыми: даже неправильно установленные не провалятся в смотровую шахту;
  • с ребристой поверхностью: улучшается сцепление с обувью пешеходов, колесами автомобилей;
  • плоскими или выпуклыми, чтобы не собиралась вода.

Многие современные крышки, чтобы облегчить открывание, снабжаются отверстием, через которое их можно поддеть крюком. Дыры делают только в крышках для колодцев канализации, водопровода, дренажных, ливневых – через них внутрь попадает вода.

С замком или без замка

Замки нужны на чугунных люках по нескольким причинам:

  1. Для защиты от стороннего проникновения в колодцы, открывающие доступ к ценному оборудованию.
  2. Если на крышке есть замок, ее невозможно неправильно установить. Перекосы при неплотном прилегании могут стать причиной аварии на дороге.
  3. Защищают от краж с целью сдать на металлолом.

Запорные устройства бывают нескольких вариантов:

  1. Флажковое соединение, установленное между крышкой и ободом. Замок с секретом.
  2. Резьбовые. Крышка вворачивается в корпус и может застрять, поэтому данный вариант ненадежный.
  3. Болт с секретом, соединяющий обе детали.
  4. Распорный механизм на крышке, блокирующий изделие при закрывании.
  5. Краб с 2-6 лучами на люке для блокирования входа.

Доступ к смотровому колодцу с коммуникациями связи и электричества перекрывается 2 крышками: защитной и запорной. Последняя располагается в стволе шахты, сделана из стали, оборудована замком, чтобы к кабелям не проникли посторонние.

Тяжелые изделия оборудуются простыми замками в виде выступов, входящих в пазы горловины. Открываются специальными зацепами. Флажковые, болтовые или распорные замки дорогие, устанавливаются на колодцах сетей связи и электроснабжения, требующих повышенной защиты.

Маркировка люков: водопроводные и канализационные

Чтобы облегчить выбор изделий, крышки маркируют. С наружной стороны расположены буквы с цифрами.

Первые буквы обозначают допустимую нагрузку на люк:

Дальше в скобках идет маркировка по ГОСТу, которая указывает предельную нагрузку:

Буквы после скобок указывают на назначение люков. Водопроводные маркируются буквой “В”, канализационные – “К”, дренажные – “Д”.

На особенности конструкции указывают следующие цифры:

  • 1 – для общих целей;
  • 2 – с запорным замком;
  • 7 – с шарниром;
  • 8 – квадратной формы.

Последние цифры обозначают диаметр или размер сторон в сантиметрах.

Пример маркировки: С (В125) К-2.60. Расшифровка: средний люк, выдерживает 12,5 т, канализационный с замком, диаметр 60 см.

Полимерные люки появились недавно, ГОСТа для них нет. Производители выпускают продукцию со своими габаритами, толщиной, весом. Маркировка практически не наносится.

Классификация люков по форме

Изделия по форме соответствуют виду смотрового колодца, поэтому бывают круглыми и прямоугольными.

Большинство смотровых шахт имеют цилиндрические горловины, поэтому люки для них круглые.

Преимущества такой формы:

  1. Наименьшая площадь. Если сравнить круглую крышку диаметром 60 см и квадратную с такими же сторонами, то площадь первой почти втрое меньше. Это сокращает расход сырья для изготовления изделий.
  2. Круг, особенно выпуклый, выдерживает большие нагрузки. У него повышенная устойчивость к деформации под воздействием температурных изменений.
  3. Крышка плотно прилегает к люку, отсутствует люфт. Круглая форма не дает качаться, переворачиваться, падать в колодец.

На прямоугольную горловину монтируют люк такой же формы. Изделия устанавливаются преимущественно там, где они не будут подвергаться нагрузкам. Квадратные крышки из пластика нашли применение в частных септиках, домашнем водопроводе.

Материал изготовления

Сегодня чаще всего встречаются чугунные люки, поскольку долгое время альтернативы материалу почти не было. Изредка использовались бетонные и стальные изделия. Не так давно появились пластиковые крышки, но они дорогие. Полимерные дешевле, а качеством превосходят пластик.

Чугунные

Когда люк подвергается повышенным механическим и весовым нагрузкам, чугун – это оптимальное решение. Срок эксплуатации изделия из него – более века, оно не деформируется от мороза или жары. Существенные недостатки чугунных люков – большая масса и высокая цена.

На предприятиях отливают крышку и горловину, которая может быть с чугунным ободом и бетонным основанием. Некоторые современные модели оснащаются резиновыми прокладками. Металл корпуса менее прочный, крышка крепче. Конструкция выдерживает большие нагрузки.

В домашней канализации люки располагают там, где они не подвергаются интенсивным нагрузкам. Поэтому рациональнее использовать модели из более легких и дешевых материалов. Вес изделий из чугуна большой, поэтому их сложно открывать.

Полимерные

В парках, на садовых дорожках, дачах чаще встречаются полимерные и пластиковые крышки. Пластик – это дорогой материал и уступает по прочности и долговечности полимерам. Большие пластиковые крышки редко встречаются, преимущественно делают небольшие ревизионные люки.

Распространение получили полимерпесчаные изделия. Это синтетический материал, для изготовления которого применяется особая технология: смешивают 30% полимеров, 69% мельчайшего песка и 1% оксида железа. В производстве используется вторичное сырье из пластиковых бутылок и т. п., поэтому изделия дешевые. После добавления песка и температурной обработки масса прессуется, охлаждается. Прочность повышают включением арматуры в кольца и крышки.

Большое внимание производители уделяют декоративному оформлению крышек. Их окрашивают, добавляя пигменты. Цвет маскирует изделие или, наоборот, привлекает внимание, сигнализируя об опасности. Крышки часто делают рельефными, с узорами и орнаментом.

Полимерные люки удобны в эксплуатации: легко открываются и закрываются, не примерзают к горловине зимой.

У них намного меньший вес, чем у чугунных крышек, но они сильно уступают в способности выдерживать нагрузки. Поэтому полимерные и пластиковые изделия не устанавливают на дорогах с интенсивным движением транспорта.

Конструкции из других материалов

Бетонные люки чаще всего используются в процессе строительства или ремонта. Они представляют собой армированную бетонную плиту с выступающими скобами, при помощи которых ее перемещают.

Если изделие нестандартных размеров или формы, его закрывают железобетонной крышкой. В домашней канализации данные люки применяют для того, чтобы обеспечить герметичность колодца из бетонных колец или из монолита прямоугольной формы. Такие изделия изготавливаются по индивидуальным заказам.

Стальные люки почти не применяются, т. к. они тяжелые, неудобные, редко обеспечивают герметичность. Эти изделия используются преимущественно как вторая внутренняя крышка в шахтах с электрическими и телефонными кабелями. Они снабжаются замками.

Размеры ка

Размеры полимера – Большая химическая энциклопедия

Мутукумар и Винтер [42] исследовали поведение монодисперсных полимерных фракталов в соответствии с динамикой цепочки Рауза, т. Е. Гауссовых цепей (исключенный объем, полностью экранированный) с полностью экранированными гидродинамическими взаимодействиями. Они предсказали, что n и d (фрактальная размерность полимера, если эффект исключенного объема полностью экранирован) связаны соотношением … [Стр.185]

Модель репликации для диффузии полимера предсказывает, что толщина гелевой фазы отражает динамика распутывания.Важными факторами здесь являются длина цепи, качество растворителя и температура, поскольку они влияют на размеры полимерных клубков в гелевой фазе. Фаза предшественника, с другой стороны, зависит от растворимости и температуры только через осмотическую силу, которую она может создать в системе, и вязкоупругий отклик системы в области фронта. Эти факторы не должны зависеть от молекулярной массы ПММА. [Стр.396]

Теория вязкости Флори также дает подтверждение того, что температура w равна температуре, при которой a = V.2, и это позволяет определить невозмущенные размеры полимерной цепи. Даже если растворитель Q недоступен, можно использовать несколько методов экстраполяции для оценки невозмущенных размеров на основе данных вязкости в хороших растворителях. Самым простым из этих методов является метод Штокмайера. [Стр.132]

Масштабный аргумент не описывает полную функциональную форму зависимости размеров цепочки от концентрации. Мы ожидаем, что размеры полимера будут плавно изменяющейся функцией между c и концентрацией J, когда спирали достигают своего предельного радиуса, эквивалентного шести измерениям.Однако в первом приближении мы можем предположить, что уравнение (5. 73) применимо до концентрации ct … [Pg.183]

Малоугловое рассеяние рентгеновских лучей, отслеживающее распределение электронной плотности, было использовано для исследования морфологии смолы [Pg.183] 109]. Совсем недавно использовалось также малоугловое рассеяние нейтронов с согласованным контрастом [110, 111]. Эти методы также могут быть применены к влажным смолам и имеют тенденцию исследовать очень низкие размеры структуры полимерной матрицы. Для определения реальной ценности этих подходов необходимы дополнительные исследования.[Стр.31]

P (r) может быть преобразовано в распределение частиц по размеру, определяемое гидродинамическим радиусом Rh. Но только для TDFRS, а не для PCS, распределение частиц по размерам с точки зрения массовых долей может быть получено без каких-либо предварительных знаний о фрактальной размерности полимерной молекулы или коллоида, которая выражается масштабным соотношением уравнения. (39). Это можно увидеть из следующих простых аргументов . .. [Стр.34]

Из-за цепной архитектуры и большого размера макромолекул поведение полимерных жидкостей смачивание может отличаться от такового для простых жидкостей.Эффект становится особенно сильным, когда размер жидкой фазы, например толщина пленки и диаметр капель приближается к размеру полимерной катушки. В дополнение к коэффициенту растекания и эффектам поверхностного давления, энтропийная упругость полимерной цепи обеспечивает сильный вклад в свободную энергию при постоянном объеме V0 = Ad … [Pg.113]

Тесно связана с конформационными размерами полимерный клубок и, следовательно, с предельным числом вязкости, представляют собой некоторые другие макроскопические величины, а именно.предельный коэффициент седиментации и предельный коэффициент диффузии. [Pg.280]

На рис. 1 показана протонная проводимость мембран из перфторсульфоновой кислоты, измеренная при 300 K на воздухе путем измерения сопротивления постоянному току после гамма-облучения в нескольких дозах до 414 кГр. Электропроводность рассчитывалась исходя из приложенного напряжения, измеренного тока и размеров полимеров. Из рис. 1 видно, что проводимость увеличивается с увеличением дозы. Электропроводность при 300 К в воздушной атмосфере быстро увеличивалась примерно до 50 кГр и была на три порядка выше, чем у необлученного.[Pg.265]

Обычно интересуют геометрия и термодинамические свойства различных моделей полимерных цепей. Во многих случаях представляет интерес влияние внутримолекулярных дальнодействующих взаимодействий на форму и размеры полимерной цепи. [Pg.179]

Многие продукты питания содержат высокомолекулярные полимеры, такие как белки, пектины и другие. Часто они вносят значительный вклад в структуру и вязкость продуктов. В разбавленных растворах полимерные цепи разделены, и характеристическая вязкость полимера в растворе, обозначенная как [], зависит только от размеров полимерной цепи.Поскольку [] указывает гидродинамический объем молекулы полимера и связан с молекулярной массой и радиусом вращения, он отражает важные молекулярные характеристики биополимера. Концентрации используемых полимеров должны быть такими, чтобы относительная вязкость дисперсий составляла примерно от 1,2 до 2,0, чтобы гарантировать хорошую точность и линейность экстраполяции до нулевой концентрации (Morris and Ross-Murphy, 1981 da Silva and Rao, 1992). Характеристическая вязкость может быть определена из данных вязкости разбавленного раствора как предел нулевой концентрации удельной вязкости (ijsp), деленный на концентрацию (c)… [Стр.11]

Основная цель физики полимерных расплавов и концентрированных растворов состоит в том, чтобы связать измеряемые вязкоупругие константы, такие как вязкость при нулевом сдвиге, с молекулярными параметрами, такими как размеры полимерной спирали и межмолекулярной постоянная трения. Результаты исследований вязкости с этой целью были рассмотрены в 1955 г. (5). Этот обзор будет в основном касаться достижений, достигнутых с тех пор как в эмпирической корреляции (раздел 2), так и в теории течения расплава (раздел 3).Мы должны избегать данных, ограниченных скоростями сдвига настолько высокими, что нулевую вязкость сдвига невозможно надежно получить. Само по себе поведение при сдвиге требует тщательного анализа. [Pg.262]

Эти авторы рассматривали критический шаг в процессе текучести как зарождение под напряжением небольших дисковых сдвиговых областей (аналогичных дислокационным петлям), которые образуются с помощью тепловых флуктуаций. Модель количественно объясняет изменение предела текучести в зависимости от температуры, скорости деформации и гидростатического давления, используя только два параметра: модуль сдвига материала и вектор Бюргерса общей области, который является константой, связанной с молекулярными размерами полимера. .[Pg.56]

Фрактальная размерность полимера (см. Раздел 1.4), обратная величине p. Для идеальной линейной цепочки p = j2 и фрактальная размерность l / i = 2. Время Рауза такой фрактальной цепочки можно записать как произведение … [Pg.311]

Характерная особенность разбавленного раствор полимера состоит в том, что его вязкость значительно выше, чем вязкость чистого растворителя или аналогичных разбавленных растворов небольших молекул. Величина увеличения вязкости связана с размерами молекул полимера и взаимодействием полимер-растворитель.Таким образом, измерения вязкости обеспечивают простые средства определения размеров молекул полимера и термодинамических параметров взаимодействия между полимером и растворителями. Эти аспекты также будут рассмотрены в более поздней части этой главы. [Pg.139]

Второй вириальный коэффициент A2, который связан с параметрами разбавленного раствора Флори уравнением. (3.121), является мерой совместимости полимера и растворителя. Таким образом, большое положительное значение A% указывает на хороший растворитель для полимера, способствующий увеличению его размера, в то время как низкое значение (иногда даже отрицательное) показывает, что растворитель относительно плохой.Таким образом, значение A2 скажет нам, будет ли размер полимерного клубка, который растворен в определенном растворителе, изменяться или расширяться по сравнению с размером невозмущенного состояния, но степень этого расширения лучше всего оценить, вычислив коэффициент расширения a. Как определено уравнениями. (3.123) и (3.124), а представляет собой отношение возмущенного размера полимерного клубка к его невозмущенному размеру. [Pg.185]

Если принять универсальное постоянство, то можно рассчитать средние размеры молекул полимера в растворе, просто зная их характеристическую вязкость и молекулярную массу.В частности, можно рассчитать естественные или невозмущенные размеры полимерной цепи, зная характеристическую вязкость тета-растворителя [28,29]. [Pg.216]

Задача 3.25. Для фракционированного образца цис-1,4-полибутадиена с молекулярной массой 123×10 измеряли характеристическую вязкость [30] в трех различных растворителях при соответствующих тета-температурах. Из результатов, приведенных ниже, определяют изменение невозмущенных размеров полимерной молекулы с температурой.[Pg.217]

Во время окончательного термического отпуска PSiPI ожидается потеря веса полимера примерно на 40%, и это наблюдается при уменьшении на 40% размера z (толщины) полимера. Другое … [Стр.266]

В основном, все методы включают в себя учет эффекта дальнодействующих взаимодействий, которые изменяют размеры полимера в 50 раз. В результате среднеквадратичное расстояние от конца до конца для хорошего растворителя может быть выражено как … [Pg.10]

Эти выводы подтверждаются данными вязкости, приведенными на Рисунке 1.Приведенная вязкость гексилового сополимера представлена ​​как функция a в 0,2 М растворах TMACl, NaCl и LiCl. Концентрация полимера 3,2 х 10 “3 мономоль / л была достаточно низкой, чтобы можно было интерпретировать результаты с точки зрения молекулярных размеров молекул полимера. Результаты наглядно демонстрируют различия во влиянии иона ТМА + и ионов щелочного металла. В то время как поликислота показывала огромное расширение с увеличением а в присутствии иона ТМА +, это расширение почти полностью подавлялось ионами щелочного металла.Разница между эффектами … [Стр.49]


Полимерные змеевики, размеры – Большая Химическая Энциклопедия

Однако в 1955 г. основные вопросы, касающиеся законов течения количеств полимеров, все еще оставались без ответа. Убедительных доказательств того, что a равно единице для коротких цепей при постоянном f, не хватало. Важность размеров полимерного клубка в дополнение (или вместо длины цепи как таковой в зависимости rj от молекулярных параметров была неизвестна.Точно так же связь Zg для разных полимеров с характерными размерами молекул была неизвестна. Полезность отношения WLF в широком диапазоне температур и универсальность параметров в соотношении WLF для широкого спектра материалов 220) не была продемонстрирована. [Pg.263]

Эффекты исключенного объема (2) в полимерах определяются как те эффекты, которые возникают в результате стерического взаимодействия мономерных звеньев, которые расположены удаленно по контуру цепи. Каждое индивидуальное взаимодействие имеет лишь небольшой эффект, но, поскольку таких взаимодействий может быть много в длинном полимере, эффекты исключенного объема становятся очень большими. Одним из последствий исключенного объема является увеличение размеров полимерной катушки по сравнению с предсказанными на основе простых моделей случайного блуждания. «Невозмущенные значения … [Pg.57]

Рис. 5.5 Температурная зависимость от размеров полимерного змеевика для основных химикатов, улучшающих вязкость (а) PMA, (b) OCP и (c) HSD [50]. ..
Плавное изменение размера полимерной катушки при прохождении 6-температуры иллюстрируется данными Pritchard and Caroline (1981), показанными на рис.6.4. Здесь коэффициент гидродинамического расширения представлен как функция температуры. Вопреки предсказаниям теории блобов, da / dr явно отличен от нуля при температуре 0i, независимо от молекулярной массы. Его положительное значение согласуется с предсказаниями кластерной серии … [Стр.130]

Определение размеров полимерной катушки по характеристической вязкости … [Стр.91]

Тем не менее, даже критическая концентрация, полученная из абсолютной Размеры полимерной спирали являются лишь относительной величиной, поскольку радиусы, измеренные с помощью экспериментов по рассеянию, не равны гидродинамическим радиусам тех же полимерных спиралей в растворе. Подробное обсуждение того, как рассчитать гидродинамический радиус, дано в Критической концентрации реального змеевика в гл. 8. [Pg.94]

Допущение при определении размеров полимерного змеевика по характеристической вязкости в гл. 7 видно, что полимерные клубки в растворе ведут себя как твердые сферы с постоянной плотностью внутри спирали, а фиксированная граница с растворителем является лишь простым приближением. В действительности полимерная цепь демонстрирует динамическое поведение с быстрыми и статистически изменяющимися конформациями.[Стр.100]

Рис. 6 Влияние качества растворителя на размеры полимерной катушки. Рисунок Влияние электролита на размеры катушки …
Это разумно, поскольку размер полимерного клубка в 0-растворителе значительно меньше, чем в хорошем растворителе. Величина разбавленного раствора выше в 0-растворителе, чем в DCE, что также отражает более высокую пространственную плотность сегментов спирали в 0-. .. [Pg.245]

Теоретическая модель была предложена для обработки концентрационной зависимости размера гибкого полимерного клубка в полуразбавленных растворах с помощью идеально отражающей сферической стенки вокруг каждого сегмента спирали, которая влияет на конформацию случайного блуждания. В 0-растворе межсегментное взаимодействие выражается потенциалом … [Pg.246]

Радиус сферической отражающей стенки вокруг каждого сегмента спирали в растворе должен быть связан с концентрацией раствора.По крайней мере, разумно предположить отношение c в полуразбавленной области. Функция ft2e (c) / h как функция показана на рис. 7, который должен моделировать концентрационную зависимость размера гибкого полимерного клубка в 0-растворе. Интересно отметить, что нормализованный размер змеевика A20 (c) / h o уменьшается с увеличением концентрации до минимального значения 0,69 при = 1, а затем он будет увеличиваться при дальнейшем увеличении концентрации в концентрированном растворе. Функция h Q c) / o, заданная формулой (Ур. 4) приближается к единице при t 0, т. Е. C – экспериментальный факт, что в аморфной твердой пленке размер клубка такой же, как и в разбавленном 0-растворе. [Pg.246]

Данные о светорассеянии Носа и Чу на образце PS = 190 кДа в транс-декали при 20,0 ° C) кажутся довольно хорошо согласующимися с кривой на рис. 7, если она соответствует первому точки данных (c = 0,21 г / дл) к теоретической кривой при = 0,91, чтобы зафиксировать шкалу концентраций на рисунке. Однако в другой публикации в литературе использовалась смесь случайно замещенного п-иодостирола и образца ПС M = 110 кДа в транс-декалине при T9 = 21.2 C, показал с помощью SAXS, что размер полимерной катушки оставался постоянным независимо от концентрации до объемной доли 0,4 в пределах экспериментальной ошибки 5%. Безусловно, необходимы дополнительные экспериментальные исследования, прежде чем можно будет сделать надежный вывод, особенно когда доступны результаты, полученные независимыми методами -… [Pg.246]


Торговые данные России по экспорту Маня в Россию

ДАТА HS_CODE Описание продукта Товарный знак Страна Вес нетто Статистическая стоимость Место Имя грузоотправителя Имя получателя
2017-09-06 3926909709 Полимер-композит для коммунальных служб – ЛЮК, предназначенный для установки в люки, из полимерно-КОМПОЗИТНОЙ СМЕСИ 30% полимера (полиэтилена высокого давления) и 70% кварцевого песка, методом горячих люков полимеразы *** РОССИЯ 6000 2373,02 *** ***** *****
2017-09-20 3925908 009 Конструкционные элементы из полимеров: люки инженерные, предназначенные для установки в колодцах подземных инженерных городских коммуникаций, тепловых, газовых, кабельных сетей, водоснабжения и канализации, из полимера: ЛЮК *** РОССИЯ 303 102,42 *** ***** *****
2017-09-20 3925908009 Конструкционные элементы из полимеров: люки для инженерных сетей, предназначен для установки в колодцах подземных инженерных городских коммуникаций, тепловых, газовых, кабельных сетей, водоснабжения и канализации, из полимера: ЛЮК *** РОССИЯ 303 102,42 *** ***** *****
2017-09-27 3926909709 Люки изготовлены из смеси полимеров с песком, PREDNAZANCHEN для установки в люки, габариты 730 * 60 мм. , Гражданское использование. ООО «ЗАВОД КОМПОЗИТНЫХ ПОЛИМЕРНЫХ ПРОДУКТОВ» Нет Нет Отсутствует *** РОССИЯ 96 49,55 *** ***** *****
2017-09-27 3926909709 Люки изготовлены из смеси полимеров с песком, ПРЕДНАЗАНЧЕН для установки в колодцы, габариты 730 * 60 мм., Гражданского назначения. ООО «ЗАВОД КОМПОЗИТНЫХ ПОЛИМЕРНЫХ ПРОДУКТОВ» Нет Нет Отсутствует *** РОССИЯ 96 49,55 *** ***** *****
2017-09-28 3925908009 Конструкционные элементы из полимеров: люки инженерные, предназначенные для установки в колодцах подземных инженерных городских коммуникаций, тепловых, газовых, кабельных сетей, водоснабжения и канализации, изготовленные из полимера D ЛЮК *** РОССИЯ 705 248,26 *** ***** *****
2017-09-28 3925908009 Конструкционные элементы изготовлены из полимеров: люки инженерные, предназначенные для установки в колодцах подземных инженерных городских коммуникаций, тепловых, газовых, кабельных сетей, водоснабжения и канализации, из полимера D ЛЮК *** РОССИЯ 705 248, 26 *** ***** *****
2017-10-05 3926909709 Изделия из полипропилена, полиамида 6. 6, полиэтилен, не из листового материала держателями РАССТОЯНИЯ, Таблицы маркировки, заглушки, кабельные вводы, люки, ДЕРЖАТЕЛИ КРЫШКИ. Кабельный ввод для труб, СТЕПЕНЬ ЗАЩИТЫ IP55, ДИАМЕТР 25 *** РОССИЯ 271,15 695,22 *** ***** *****
2017-10-09 3926909709 ИЗДЕЛИЯ ИЗ ПЛАСТИКОВЫХ ДВЕРЬ-3Т, канализационных, ПРЕДНАЗАНЧЕН для установки в колодцы, размеры 65 * 65 см ООО «РОСТОВ-ПОЛИМЕР» № 10 *** РОССИЯ 250 103,88 *** ***** *****
2017-10-11 3925908009 Конструкционные элементы из полимеров: люки для инженерных сетей, предназначен для установки в колодцах подземных инженерных городских коммуникаций, тепловых, газовых, кабельных сетей, водоснабжения и канализации, изготовлен из полимера: ЛЮК *** РОССИЯ 982 321,29 *** ***** *****

Доставка Con tainer Размеры и размеры

Размеры транспортной тары могут показаться непрофессионалом сложным и запутанным предметом.Но на самом деле определить, какой размер транспортного контейнера вам нужен для требований вашей компании к транспортировке или хранению, на самом деле намного проще, чем вы думаете. Посмотрите видео ниже, чтобы узнать больше:

Каков стандартный размер транспортного контейнера?

Стандартные размеры контейнеров

В мире аренды или продажи контейнеров стандартные транспортные контейнеры бывают размером 10 футов, 20 футов и 40 футов. А если вы работаете в отрасли (например, горнодобывающая промышленность, строительство, энергетика и т. Д.), Где 40-футовые контейнеры могут оказаться недостаточно большими; вы можете увеличить размер своего заказа, добавив дополнительные контейнеры (бок о бок или штабелированные) с использованием собственных ведущих в отрасли «комплектов для соединения портов».

Размер контейнера следует рассматривать как имеющий два – внутренний и внешний. Как правило, прямоугольные по форме и кубические размеры включают ширину, высоту и длину.

Внутренний размер будет важен для вашего содержимого, попадающего в контейнер, а внешний размер для того места или окружающей области, где будет размещен ваш контейнер. Что касается внешней области, следует учесть еще несколько вещей, например, можно ли будет удобно брать или перемещать коробку при необходимости? Это означает, что над ним и вокруг него достаточно места.Взгляните на Port Shipping Containers, у которого есть руководство по транспортировке, чтобы показать вам, как доставляются контейнеры. Не забываем и про открывание контейнеров! У нас есть ряд различных транспортных контейнеров, в которых могут быть установлены различные отверстия. Контейнеры с боковым открытием потребуют как минимум двойной ширины основания, чтобы открылась только половина двери.

Необходимо тщательно продумать внешнюю область, так как пространство за пределами контейнера имеет больше переменных. Вы не хотите ограничивать вход и выход вашего контейнера или открывание дверей.

Внешние размеры транспортировочного контейнера

Ниже приведены подробные сведения о том, как выполняется каждое внешнее измерение :

  • Внешняя длина – измеряется от самых дальних точек вдоль самой длинной стороны контейнера. Это измерение является наиболее распространенной ссылкой на размер контейнеров, например 20 футов, 40 футов.
  • Внешняя ширина – измеряется по самой узкой стороне или по краю дверцы контейнера (если контейнер не был изменен).
  • Внешняя высота – измеряется от нижней рамы до верхней рамы контейнера снаружи.

Внутренние размеры транспортировочного контейнера

Далее объясняется, как измеряется каждое внутреннее измерение :

  • Внутренняя ширина – измеряется от двух самых длинных сторон контейнера на внутренней стороне
  • Внутренняя длина – измеряется с двух самые короткие стороны тары изнутри.
  • Внутренняя высота – измеряется от уровня пола до уровня потолка контейнера внутри.
  • Ширина дверного проема – рассчитывается от внутренней правой и левой опорных рамок с учетом небольшого зазора для радиуса открывания двери.
  • Высота дверного проема – рассчитывается от пола до нижней горизонтальной поперечной опоры контейнера или верха дверного проема, обычно такая же или меньше внутренней высоты.

После того, как вы определились с размерами и размерами стандартных транспортных контейнеров, вам нужно будет узнать о них немного больше, чтобы купить контейнер, который подходит именно вам.

Все наши транспортные контейнеры защищены от воды, ветра и паразитов, имеют двери, открывающиеся на 270 градусов, и изготовлены из прочной конструкционной стали.Они также являются транспортабельными, что означает, что ваш контейнер для хранения (независимо от размера) можно транспортировать практически в любое место, которое вам нужно. И, конечно же, на них предоставляется 30-дневная гарантия возврата денег, поэтому вы всегда можете делать покупки с полной уверенностью.

Как только вы узнаете, какие размеры транспортных контейнеров доступны, вам нужно будет знать, какой из них выбрать. Выбор слишком маленького места может привести к тому, что в конечном итоге вы потратите больше денег. Напротив, выбор слишком большого количества означает, что пространство тратится зря.Независимо от того, решите ли вы арендовать или приобрести транспортный контейнер, важно выбрать правильные размеры, соответствующие вашему бюджету.

Соображения при выборе размеров транспортного контейнера

Прежде всего, подумайте, для чего вы используете транспортный контейнер. Например, вы можете использовать один для доставки или хранения товаров, или вы можете использовать его для жилых целей, таких как офис или дача.

Если вы отправляете товары, рассчитайте, как вы будете складывать и хранить их, а также их размеры.Это позволит вам определить, поместятся ли они аккуратно в ваш контейнер. В процессе не забывайте учитывать упаковку. Например, коробки, пузырчатая пленка и все остальное, что обеспечивает безопасность ваших товаров.

Однако если вы используете свой контейнер в качестве офиса или жилого помещения, все становится немного сложнее.

Транспортный контейнер какого размера мне нужен?

Прежде всего, подумайте о размере вашей мебели и любых других предметов, которые вам нужны, а также о том, чтобы предоставить офисным работникам или тем, кто использует пространство, достаточно места для мобилизации внутри.Вам также следует учитывать:

Если вы добавите больше предметов или людей в будущем

Если вы используете его в качестве офиса или жилого помещения, подумайте, будут ли размеры вашего транспортного контейнера учитывать дополнительных людей или предметы в будущем. Например, некоторым предприятиям требуется дополнительный персонал в сезонные периоды. В этом случае вам может потребоваться контейнер большего размера, чем вы планируете.

Что вы используете Контейнер для

Например, если вы работаете в офисе, вам может потребоваться меньше места, чем тому, кто создает техническое рабочее пространство.Точно так же, если вы создаете тренировочное пространство, для которого не требуется оборудование, вам может потребоваться меньше места, чем при создании личного тренажерного зала.

Насколько адаптируемым должно быть пространство контейнера?

Насколько адаптируем ваш контейнер, может быть особенно важно, если вы используете его в качестве всплывающего магазина, который вы перетаскиваете между выставками, или если вы хотите создать дополнительное пространство на своей собственности, но вы не знаете, почему . Если вам нужен адаптируемый подход, лучше, наверное, больше.

К счастью, наша команда экспертов готова помочь с вопросами о размерах вашего транспортного контейнера. Для получения дополнительной информации о различных размерах транспортных контейнеров, доступных для продажи или аренды, позвоните по телефону 1300 957 709 или заполните свои данные ниже, чтобы получить бесплатное мгновенное онлайн-предложение без каких-либо обязательств.

Размеры транспортного контейнера для продажи и аренды

Технические характеристики 10-футовый контейнер 20-футовый контейнер 40-футовый контейнер
Внутренняя кубическая емкость 14.5 м3 33,2 м3 67 м3
Макс.вес брутто 10,160 кг 24000 кг 30,480 кг
Собственная масса 1,500 кг 2,360 кг 3,980 кг
Размеры Длина Ширина Высота
10 футов Внешний 3,10 м (10 футов) 2.44 м (8 футов) 2,59 м (8 футов 6 дюймов)
10 футов внутри 2,98 м 2,35 м 2,38 м
20 футов снаружи 6,05 м ( 20 футов) 2,44 м (8 дюймов) 2,59 м (8 футов 6 дюймов)
20 футов внутри 5,90 м 2,35 м 2,38 м
40 футов снаружи 12,19 м (40 футов) 2,44 м (8 футов) 2,59 м (8 футов 6 дюймов)
40 футов Внутри 12.01 м 2,35 м 2,38 м

Простая английская Википедия, бесплатная энциклопедия

Слева направо квадрат, куб и тессеракт. Квадрат – это двухмерный объект, куб – трехмерный объект, а тессеракт – четырехмерный объект. Одномерный объект – это просто линия. Дана проекция куба, поскольку он просматривается на двумерном экране. То же самое касается тессеракта, который дополнительно может отображаться только как проекция даже в трехмерном пространстве.Схема первых четырех пространственных измерений.

Размеры – это способ, которым мы видим, измеряем и воспринимаем наш мир, используя движения вверх и вниз, справа налево, назад вперед, горячие и холодные, насколько тяжелые и длинные, а также более сложные концепции из математики и физики. . Один из способов определить размер – посмотреть на степени свободы или на то, как объект может перемещаться в определенном пространстве. Существуют разные концепции или способы использования термина «измерение», а также разные определения.Нет определения, которое могло бы удовлетворить все концепции.

В векторном пространстве V {\ displaystyle V} (где векторы являются “стрелками” с направлениями) размер V {\ displaystyle V}, также записываемый как dim⁡ (V) {\ displaystyle \ dim (V)} , [1] равно мощности (или количеству векторов) основы V {\ displaystyle V} [2] [3] (набор, который указывает, сколько уникальных направлений V {\ displaystyle V} действительно есть). Он также равен количеству наибольшей группы прямых направлений этого пространства.«Нормальные» предметы в повседневной жизни характеризуются тремя измерениями, которые обычно называют длиной, шириной и глубиной. Математики называют это понятие евклидовым пространством.

Размеры также можно использовать для измерения положения. Расстояние до позиции от исходного места можно измерить по длине, ширине и высоте. Эти расстояния являются мерой положения.

В некоторых случаях четвертое (4D) измерение, время, используется для отображения положения события во времени и пространстве.

В современной науке люди используют другие измерения. Такие размеры, как температура и вес, можно использовать, чтобы показать положение чего-либо в менее простых местах. Ученые изучают эти измерения с помощью анализа размерностей.

Математики также используют измерения. В математике измерения более общие. Измерения в математике могут не измерять вещи в мире. Правила арифметики с измерениями в математике могут отличаться от обычных арифметических правил.

Векторы используются для отображения расстояний и направлений. Векторы часто используются в инженерии и науке, а иногда и в математике.

Вектор – это список чисел. Для каждого измерения есть одно число. Для векторов существуют арифметические правила.

Например, если Джейн хочет знать позицию Салли, Салли может дать Джейн вектор, чтобы показать позицию. Если Джейн и Салли находятся в мире, существует три измерения. Поэтому Салли дает Джейн список из трех чисел, чтобы показать ее позицию.Три числа в векторе, который Салли дает Джейн, могут быть:

  1. Расстояние Салли к северу от Джейн
  2. Расстояние Салли к востоку от Джейн
  3. Рост Салли над Джейн
  1. «Полный список символов алгебры». Математическое хранилище . 2020-03-25. Проверено 7 сентября 2020.
  2. Weisstein, Eric W. “Dimension”. mathworld.wolfram.com . Проверено 7 сентября 2020.
  3. «Основание и размер». people.math.carleton.ca . Проверено 7 сентября 2020.
Размеры транспортного контейнера

– Контейнер-контейнер

Габаритные размеры контейнеров по типу

Транспортные контейнеры и складские контейнеры могут быть разных размеров, 20-футовые и 40-футовые транспортные контейнеры являются наиболее распространенными длинами контейнеров (внешне) и 8-футовыми в стандартном исполнении. Обычно высота контейнера составляет 8 футов 6 дюймов, а у высокого куба будет дополнительная ножка 9 футов 6 дюймов.Наш ассортимент небольших новых контейнеров идеально подходит для небольших площадей и узких углов, а также решение, если у вас ограниченное пространство.

Внутренние размеры

Борта контейнера почти во всех случаях гофрированы. Глубина гофры обычно составляет 1 дюйм (25 мм), что означает, что 2 дюйма (50 мм) теряются из размера внешней ширины (1 дюйм с каждой стороны). Задняя часть (глухой конец) также гофрирована, а двери имеют толщину около 2 дюймов (50 мм), что означает, что длина теряется примерно на 3 дюйма (75 мм).

Основное уменьшение внешних размеров до внутренних связано с высотой. Дно стандартного контейнера имеет зазор снизу около 6 дюймов (150 мм), а толщина пола составляет 27 мм (1,1 дюйма). Поскольку крыша гофрирована, теряется еще 1 дюйм (25 мм), в результате внутренний размер примерно на 8 дюймов меньше внешнего – 7 футов 10 дюймов (2,39 м), хотя это может незначительно отличаться в зависимости от толщины пола и используемого метода строительства. .

Хотя высота двери дополнительно уменьшена из-за стальной верхней направляющей над дверью, это является частью структурной целостности контейнера, обычно это 4 дюйма (100 мм), таким образом уменьшая высоту входа до 7 футов 6 дюймов (2.28 м), хотя это может немного отличаться в любом случае.

Масса контейнера

Имеется три соответствующих веса: вес тары, вес брутто и полезная нагрузка. Они наносятся на внешнюю сторону дверцы контейнера, когда он находится в эксплуатации или перед перекрашиванием для другого применения.

Контейнер Вес тары – это вес контейнера без груза или содержимого.

Контейнер Вес брутто – это вес контейнера плюс максимальная полезная нагрузка, которую он может вместить i.е. максимальный общий вес контейнера.

Полезная нагрузка (или вес нетто) – это вес груза или содержимого, которое может вместить контейнер.

.

About the author

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
