Трансформаторные подстанции: Трансформаторная подстанция — Что такое Трансформаторная подстанция?

основные функции, особенности конструкции и виды

В целях минимизации потерь электроэнергии передача ее на дальние расстояния осуществляется при повышенном напряжении. Трансформаторная подстанция обеспечивает преобразование тока и снижение напряжения до рабочих показателей конечных потребителей. Далее электрическая энергия подается в распределительные сети бытового или промышленного назначения.

Подстанция трансформаторная представляет собой электроустановку, состоящую из устройств преобразования электрической энергии, средств управления, распределительной и вспомогательной аппаратуры. Она предназначается для приема, изменения параметров электрического напряжения и тока для последующего распределения между потребителями через электрические сети.

Назначение трансформаторных подстанций

Потери электроэнергии при передаче по проводам обратно пропорциональны квадрату напряжения. Для их уменьшения используются ЛЭП сверхвысокого напряжения, по которым ток передается от генерирующих мощностей – электростанций (тепловых, гидравлических, атомных и других) к узлам распределения. Преобразования электроэнергии осуществляется подстанциями двух типов:

• Повышающие. Оснащаются трансформаторами, которые увеличивают напряжение при пропорциональном уменьшении силы тока.
• Понижающие. Комплектуются трансформаторами, обеспечивающими снижение напряжения на выходе при одновременном повышении силы тока.

Необходимость в преобразовании электроэнергии для передачи по линиям большой протяженности обусловлена многократной экономией цветных металлов. В ЛЭП высокого и сверхвысокого напряжения используются преимущественно алюминиевые провода, сечение которых зависит от силы пропускаемого тока. Данное техническое решение позволяет избежать явления коронного разряда.

Устройство подстанций трансформаторных

Состав электротехнического оборудования трансформаторных подстанций определяется исходя из ее назначения, функционала и места установки в системе энергоснабжения. Основными компонентам ТП являются:

• Трансформаторы силовые. Обычно на подстанциях устанавливаются два и более трехфазных трансформатора.
• Автотрансформаторы. Обеспечивают автотрансформаторную связь между распределительными устройствами высокого, среднего и низкого напряжения.
• Реакторы шунтирующие. Шунтирующие реакторы с отбором мощности подсоединяются к началу и концу ЛЭП высокого напряжения для компенсации емкостного сопротивления.

Трансформаторные подстанции помимо основного оборудования имеет следующие элементы:

• Вводные устройства для кабельных или воздушных линий электропередач.
• Распределительные устройства открытого и закрытого типа, в состав которых входят токоведущие шины, выключатели и разъединители силовые, измерительные приборы, токоограничивающие и преобразующие устройства.
• Оборудование обеспечения питания собственных нужд: трансформаторы, переменного и постоянного тока, а также при необходимости источники гарантированного питания (дизель-генераторы, аккумуляторные батареи).
• Системы автоматики и защиты: противоаварийные для силовых цепей и токоведущих шин, приборы автоматизированного и телемеханического управления, оборудование учета электроэнергии коммерческого и технического, комплексы связи внутренней и технологической в рамках энергосистемы.
• Контуры заземления и сооружения грозо- и молниезащиты.

Для обеспечения функционирования трансформаторные подстанций оснащаются различными вспомогательными системами. Устанавливается оборудование для поддержания заданного температурно-влажностного режима, датчик системы оповещения о возгораниях и задымлениях, комплексы автоматического пожаротушения и видеонаблюдения. В сооружениях ТП обустраиваются помещения для обслуживающего персонала, склады и ремонтные мастерские.

Классификация и основные типы ПС

В современных системах энергоснабжения используется множество разновидностей трансформаторных подстанций. Классификация электрических ПС построена на принципах, определяемых действующей нормативно-технической документацией. Подстанции подразделяются по ряду признаков:

• Уровень в системе энергоснабжения: ГПП (главные понижающие подстанции), ПГВ (подстанции глубокого ввода), тяговые, цеховые и городские КТП.
• Место установки и способ подключения: тупиковые, ответвительные, проходные и узловые.
• По способу установки: открытые и закрытые электроподстанции.
• Отдельные типы: комплектные трансформаторные подстанции (КТП) и мачтовые.

Трансформаторные подстанции, применяемые в системах электроснабжения, различаются по назначению:

• Главные понижающие подстанции подключатся непосредственно к районной энергосистеме и рассчитаны на входное напряжение 35-220 кВ, ГПП обеспечивает преобразование и распределение электроэнергии в сетях предприятий или населенных пунктов.
• Подстанции глубокого ввода подсоединяются к центральному распределительному пункту или напрямую к магистральным ЛЭП. ПГВ применяется для запитывания группы ТП или крупных промышленных предприятий.
• Тяговые подстанции используются для преобразования электроэнергии в соответствии с параметрами контактных сетей железнодорожного и городского электротранспорта.
• Цеховые и городские. Первые применяются в промышленных, вторые – в бытовых электросетях.

По месту установки и способу присоединения трансформаторные электроподстанции подразделяются на:

• Тупиковые. Подсоединяются к сети по одной или двум линиями.
• Ответвительные. Запитываются от одной или двух проходящих линий электроснабжения.
• Проходные. Подключаются к промышленной или бытовой сети по одной двухсторонней линии.
• Узловые. Подсоединяются минимум по трем независимым линиям электропередач.

Классификация по способу установки подразделяет ТП на открытые, которые размещаются на огороженных площадках вне сооружений, и закрытые – размещаемые в помещениях. Внутренние электроустановки в свою очередь могут быть пристроенными к электростанции или производственным сооружениям, внутрицеховыми и встроенными в здания различного назначения.

Особенности устройства мачтовых и комплектных подстанции

Мачтовые трансформаторные подстанции относятся к электроустановкам открытого типа, которые устанавливаются на опорах на безопасной высоте. В состав оборудования МТП входит: однофазный трансформатор сухого или маслонаполненного типа на 10 кВА и более, распределительные щиты, аппаратура защиты и автоматики, а также разрядники.

Подстанция трансформаторная комплектная (КТП) поставляется заказчику в полностью собранном и готовом к применению виде. Такая электроустановка помимо основного оборудования оснащается высоко- и низковольтной аппаратурой. Выпускаются в двух вариантах исполнения: внутренняя — КТП и наружная — КТПН. У них монтируются один или два трансформатора номинальной мощностью от 250 до 2500 кВА при рабочем напряжении от 6 до 10 кВ.

Комплектные трансформаторные электроподстанции выпускаются в нескольких модификациях: киосковые (блочные) и шкафные. В зависимости используемого способа присоединения КТП могут быть: тупиковыми или проходными. Первые применяются для электроснабжения населенных пунктов и сельскохозяйственных предприятий, другие — для распределения электроэнергии между потребителями на крупных и средних промышленных объектах.

Критерии выбора трансформаторной подстанции

Компания «ЭНЕРГОПРОМ-АЛЬЯНС» является производителем и поставщиком современного электротехнического оборудования. Предприятие серийно выпускает трансформаторные электроподстанции и реализует их на исключительно выгодных условиях. При выборе таких электроустановок исходят из следующих критериев:

• Тип: повышающая или понижающая ТП, а также назначение в системе энергоснабжения.
• Технические характеристики: входное и выходное напряжение, номинальная мощность, рабочие токи и частота.
• Сфера применения: для электроснабжения промышленного объекта или населенного пункта.

Наша компания предлагает мачтовые и комплектные трансформаторные подстанции разных модификаций, купить которые можно по конкурентным ценам.

Заказ на приобретение электрооборудования можно оформить на сайте или позвонив на контактные номера +7 (800) 500 49 69, +7 (495) 150 72 22.

Трансформаторные подстанции нашего производства

Трансформаторы и трансформаторные подстанции

Подробности

Категория: Теория

• трансформатор
• подстанции

Трансформаторная подстанция — это устройство, предназначенное для преобразования электрической энергии одного напряжения в электрическую энергию другого напряжения. Основной элемент каждой подстанции — трехфазный трансформатор (рис. 1).
Основу трансформатора составляет замкнутый магнитопровод, состоящий из трех стержней. На каждом стержне трансформатора располагаются две обмотки. Обмотку трансформатора, к которой подводится напряжение питающей сети, называют первичной, а обмотку, к которой подключается нагрузка, — вторичной.
Принцип действия трансформатора основан на явлении взаимной индукции.

При подключении первичной обмотки трансформатора к сети переменного тока напряжением по обмотке начинает проходить ток, который создает в сердечнике переменный магнитный поток Ф. Пронизывая витки вторичной обмотки, поток индуцирует в ней ЭДС U2, которая может быть использована для питания нагрузки.
Коэффициент трансформации

где w — число витков первичной и вторичной обмоток.
При к > 1 трансформатор является понижающим, а при к < 1 — повышающим.

Рис. 1. Трехфазный силовой трансформатор:
1 — расширитель; 2— радиатор; 3 — сердечник; 4 — обмотка высокого напряжения; 5— обмотка низкого напряжения

При работе трансформатора за счет токов в обмотках, перемагничивания магнитопровода и наличия вихревых токов в нем выделяется теплота. Поэтому в мощных трансформаторах магнитопровод с обмотками погружают в бак, заполненный трансформаторным маслом. Масло отводит теплоту за счет конвекции иди принудительной циркуляции. Для увеличения охлаждающей поверхности в стенки баков вваривают стальные трубы или радиаторы.

Трансформаторное масло не только охлаждает трансформатор, но   служит хорошим изолятором. Трансформаторы малой мощности (до 10 кВ-А) выполняют с воздушным охлаждением.
На рисунке 2  изображены основные характеристики силовых трансформаторов. Из рисунка видно, что существует определенная мощность нагрузки, при которой КПД трансформатора максимален. Эта мощность называется номинальной мощностью трансформатора. Поскольку обмотки трансформатора обладают сопротивлением, то напряжение на вторичной обмотке зависит от нагрузки трансформатора и равно номинальному только при номинальной мощности нагрузки. При уменьшении нагрузки напряжение возрастает, а при увеличении — уменьшается.

Рис. 2. Рабочие характеристики трансформатора

Кроме трансформатора на подстанции смонтированы необходимое коммутационное оборудование, приборы контроля и учета.
Трансформаторные подстанции бывают распределительные и потребительские. На распределительных (районных) подстанциях электроэнергия трансформируется с напряжения 500 кВ на напряжение 110 кВ, на потребительских — с 10 кВ на 380/220 В и подается непосредственно потребителям.
По конструктивному исполнению потребительские трансформаторные подстанции бывают открытые (наружной установки) и закрытые. Конструкция подстанции зависит от мощности трансформатора. При небольшой мощности его применяют мачтовые подстанции, когда трансформатор и все оборудование размещается на столбе. При мощности трансформатора более 100 кВ · А в отдельно стоящих кирпичных или металлических зданиях устанавливают комплектные трансформаторные подстанции типа КТП, которые полностью монтируют на заводе и поставляют в собранном виде.

• Назад
• Вперёд

Трансформаторная подстанция | Типы трансформаторных подстанций

Трансформаторная подстанция — это часть электроустановки, которая включает в себя заделку передающих или распределительных линий и распределительных устройств.



Содержание:

1. Что такое трансформаторная подстанция

2. Конструкция трансформаторной подстанции

3. Запрос на проектирование трансформаторной подстанции

4. 9 Типы трансформаторной подстанции0005

    4.1 Классификация трансформаторных подстанций по напряжению

    4.2 Классификация трансформаторных подстанций по положению в сети

    4.3 Классификация трансформаторных подстанций по назначению изготовителя с хорошей репутацией 5,02 90



1. Что такое трансформаторная подстанция?



Трансформаторная подстанция – это часть электроустановки, включающая окончание линий передачи или распределения и распределительное устройство. Он содержит один или несколько трансформаторов в качестве центральной части. Подстанция также обычно включает в себя все необходимые устройства для контроля и защиты электроэнергии и самой себя.

Трансформаторная подстанция сверхвысокого напряжения



Трансформаторные подстанции преобразуют напряжение с высокого на низкий или наоборот, или выполняют любую из нескольких других важных функций. Перед использованием электроэнергия может проходить через несколько трансформаторных подстанций с разными уровнями напряжения. Трансформаторная подстанция включает в себя трансформаторы для изменения уровней напряжения между высоким напряжением передачи и более низким напряжением распределения или при соединении двух разных напряжений передачи.





Существует много типов подстанций, каждый тип подстанции имеет различные конструктивные особенности, но все подстанции включают следующие части:



• Трансформаторы

• Система сборных шин, изолирующий нож

• Система молниезащиты

• Электрическая система индивидуального пользования

• Рабочая зона

• Зона распространения





Трансформаторная подстанция при проектировании должна удовлетворять следующим требованиям:

1. Обеспечение качества электроэнергии: Определить центр нагрузки и местонахождение подстанции таким образом, чтобы трансформаторная подстанция располагалась в центре нагрузки для экономии линий, ограничения падения напряжения и потери электросети.

2. Инвестиционные затраты не потрачены впустую

3. Безопасность для людей и оборудования: Обеспечение промышленной эстетики вблизи электросети и обеспечение коридора электробезопасности линии. Кроме того, для обеспечения безопасности местного населения в месте расположения трансформаторной подстанции расположение трансформаторной подстанции не повлияет на работу завода и другие работы.

4. Трансформаторная подстанция при проектировании должна иметь удобную для эксплуатации и ремонта конструкцию.



4.1 Классификация трансформаторных подстанций по напряжению



Трансформаторные подстанции классифицируются по напряжению четырех типов:

Высокое напряжение: Трансформаторные подстанции напряжением 66 кВ, 110 кВ, 220 кВ и 500 кВ

Среднее напряжение: Включая трансформаторные подстанции напряжением 6 кВ, 10 кВ, 15 кВ, 22 кВ и 35 кВ

Низкое напряжение: Трансформаторные подстанции с меньшим напряжением, как правило, 0,4 кВ и 0,2 кВ



4. 2 Классификация трансформаторных подстанций по положению в сети



а. Промежуточная трансформаторная подстанция



Трансформаторная подстанция, которая получает электроэнергию напряжением 110В — 220В и затем преобразует ее в напряжение 22кВ — 35кВ. Эти подстанции обычно располагаются на открытом воздухе из-за их огромной мощности. Трансформаторы и защитные выключатели тоже не маленькие по габаритам.



б. РП



РП получает электроэнергию от промежуточной трансформаторной подстанции и преобразует электроэнергию 22кВ — 35кВ в 0,4кВ — 0,22кВ. Это обычная трансформаторная подстанция, используемая в низковольтной сети гражданских зданий или заводов, но наиболее распространенной является подстанция 22/0,4кВ во Вьетнаме, а в других странах она различается.



Типы распределительных подстанций: подвесная станция, портальная станция, наземная станция, закрытая станция (закрытая станция напряжения) и киосная станция. Эти типы имеют одинаковые задачи, но в зависимости от окружающей среды, топографических характеристик, эстетики и инвестиционных затрат выбирают правильную станцию.

Подстанция опорная

Портальная трансформаторная подстанция

• Системы заземляющих подстанций: обычно встречаются в местах с рельефом местности, на землях в сельской местности, на малых и средних предприятиях и в учреждениях. Особенности наземной станции — это оборудование высокого давления, размещенное на колоннах, внутренние распределительные шкафы низкого давления и трансформаторы, часто размещаемые на наземных цементных платформах. Вокруг станции огорожен забор для обеспечения безопасности людей.

Изображение подстанции MBT мощностью 1250 кВА в Хайфоне

• Внутренняя подстанция: Тип подстанции, трансформаторы и электрооборудование которой устанавливаются внутри помещений. На каждой станции будет 3 помещения, в том числе помещение высокого напряжения, помещение среднего напряжения и помещение низкого напряжения. Эта станция обычно используется в местах с высокой плотностью населения, таких как городские районы и новые жилые районы, для обеспечения эстетики и безопасности пользователей.

Закрытая трансформаторная подстанция МБТ

• Киосковая подстанция: подстанция напряжения, изготовленная и установленная в полностью закрытом металлическом каркасе. Этот тип станции имеет 3 отсека: отсек среднего напряжения, отсек низкого напряжения и трансформаторный отсек. Эта подстанция напряжения широко используется в электрических системах среднего напряжения в промышленности, жилых районах и высотных зданиях.

Киосковая подстанция МБТ

4.3 Классификация трансформаторных подстанций по назначению



а. Трансформаторная подстанция наружной установки



Подстанции наружной установки представляют собой промежуточные трансформаторные подстанции большой мощности, трансформаторы и станционное оборудование имеют довольно большие размеры, поэтому для строительства подстанции требуется большая площадь. Однако при строительстве этих трансформаторных подстанций на открытом воздухе возникает ряд недостатков, которые видны в первую очередь, вызывающие потерю эстетики, не подходящие для городских территорий, обслуживающих в основном заводы. Промышленные заводы или производственные площади нуждаются в больших мощностях электроэнергии.



б. Закрытая трансформаторная подстанция



Закрытая подстанция сегодня является наиболее часто используемой подстанцией, поскольку она подходит для строительства и электроснабжения в густонаселенных городских районах без ущерба для эстетики при подходящем размере. Можно разместить в закрытом доме, чтобы обеспечить безопасность окружающих. Существует 2 типа внутренних подстанций, включая закрытые станции и станции ГИС.







MBT Акционерное общество «Электрооборудование» специализируется на производстве и монтаже всех типов трансформаторных подстанций, предоставляя полный спектр решений для подстанций от трансформаторов до электрических шкафов, удовлетворяя все потребности клиентов и пользуясь доверием клиентов.



Клиенты, у которых есть спрос на подстанции, а также трансформаторы и электрические шкафы, немедленно свяжитесь с нами по телефону +84 913 006 538 или напишите по электронной почте: [email protected] для бесплатной консультации и поддержки и получения наиболее льготного предложения.

7+FAQ О ТРАНСФОРМАТЕ ПОДСТАНЦИИ

Что такое распределительный трансформатор?

Распределительный трансформатор — это в основном сервисный трансформатор, который обеспечивает электричеством дома и другие здания, обеспечивая конечное преобразование напряжения в системе распределения электроэнергии. Распределительные трансформаторы также могут понижать напряжение, используемое в распределительных линиях. Целью этого является удовлетворение потребностей потребителей.

Конечно, он также имеет несколько других характеристик, поэтому неудивительно, что распределительные трансформаторы в системах передачи для целей распределения электроэнергии, поскольку они также имеют самые высокие номинальные значения мощности или вольт-ампер.

Номинальная мощность трансформатора подстанции определяется типом охлаждающей среды, используемой трансформатором подстанции. Это либо сжатый воздух (нагнетаемый воздух), либо трансформаторное масло (минеральное масло).

Трансформаторы, в которых используется воздух под давлением или принудительный воздух, называются трансформаторами сухого типа. С другой стороны, трансформаторы, в которых используется масло или минеральное масло, называются масляными трансформаторами. Каждый из которых имеет свои преимущества и недостатки.

Полное руководство по высоковольтным распределительным трансформаторам

Трансформатор сухого типа масляные трансформаторы

Как работают распределительные трансформаторы?

Принцип работы распределительных трансформаторов аналогичен схеме трансформатора подстанции. Основной принцип работы трансформатора основан на взаимной индуктивности между двумя цепями, в которых он связан магнитным потоком.

В случае, когда цепь второй катушки замкнута, можно ожидать, что в ней все еще будет протекать ток, и это заставляет электрическую энергию передаваться по законам магнетизма от первой катушки к ее вторичной катушке.

Решение для распределительных трансформаторов для предприятий по производству бумаги

Каковы общие области применения распределительных трансформаторов?

Как правило, распределительные трансформаторы, такие как трансформаторы распределительных подстанций, способны за считанные секунды преобразовывать электроэнергию высокого напряжения в электроэнергию низкого напряжения для использования потребителями (например, в домах и других учреждениях). электроэнергию для крупных производств с меньшим напряжением до 33 кВ и от 440 В до 220 В для общебытовых нужд.

Выбор распределительного трансформатора для офисного здания

Какие существуют типы распределительных трансформаторов?

Прежде чем вы узнаете, что такое трансформатор распределительной подстанции, настоятельно рекомендуется сначала ознакомиться с другими распределительными трансформаторами. Это еще одна поправка, чтобы облегчить вам понимание.

Выбор главного трансформатора 500 кВ на ГЭС

Однофазные распределительные трансформаторы

Однофазные трансформаторы в основном используются в тех случаях, когда не требуется трехфазный источник. Этот тип трансформатора обычно используется для ремонта воздушных распределительных сетей. Наиболее распространенным сценарием будут бытовые дела.

Этот тип трансформатора также используется в коммерческих нагрузках, силовых установках, промышленном освещении и во многих других областях. Однако для приложений с трехфазным источником для успешной работы необходим трехфазный распределительный трансформатор.

Электрический опорный трансформатор | Однофазный трансформатор

Трансформаторы на опоре

Трехфазные распределительные трансформаторы

Говоря о трехфазных распределительных трансформаторах, это в основном трансформаторы, которые передают электроэнергию от основных распределительных сетей к пользователю распределения, который использует ее меньше. Это означает, что трансформатор пропускает ток во вторичный распределительный шкаф, который снижает первичную составляющую напряжения.

Этот тип трансформатора с трехфазной сетью уменьшает источник напряжения для первичной сети, чтобы удовлетворить требования или потребности пользователя.

Используемое при этом напряжение часто изменяется. Причем для потребителей жилых и коммерческих помещений она может быть разной, так как эти электрические устройства работают на уровне номиналов частоты и напряжения. Это соответствует стандартам разных стран.

Таким образом, одним из основных различий между однофазными распределительными трансформаторами и трехфазными распределительными трансформаторами является применение в жилых помещениях и прокладка, используемая в первичных подземных сетях.

Трехобмоточный трансформатор | Трехфазный трансформатор

Навесные трансформаторы

Существует два распространенных типа накладных трансформаторов, которые обычно можно увидеть в общественных местах: наземный трансформатор и трансформатор на опоре. Эти двое — знаменитые трансформеры, которых безопасно выставлять напоказ на публике. Однако у них нет одинаковых функций.

Но, как правило, накладные трансформаторы обычно состоят из металлического корпуса и устанавливаются в местах, где недостаточно места. Для трансформаторов, устанавливаемых на опорах, это просто не так, поскольку они могут быть установлены на опорах электросети.

В принципе, эти устройства могут использоваться с линиями распределения электроэнергии на воздушной линии электропередачи для снижения первичного напряжения с целью обеспечения потребителей электроэнергией,

Один из этих смонтированных трансформаторов может фактически обслуживать несколько домов или зданий. Подвести электричество к отдельному зданию или дому не проблема. Но для крупных предприятий, таких как промышленные здания или фабрики, лучше всего подходит трансформатор другого типа.

Эти трансформаторы могут быть сконструированы и защищены от коррозионно-активных элементов, которые могут представлять угрозу для обычных трансформаторов. Поскольку они открыты для публики, это означает, что внешние факторы, такие как неблагоприятная погода, животные, пешеходы и т. д., могут легко помешать работе трансформатора.

11+Часто задаваемые вопросы о навесном трансформаторе

Что такое трансформатор подстанции?

Теперь, когда вы познакомились с некоторыми типами распределительных трансформаторов, вам больше не будет трудно понять, что такое трансформаторы подстанции.

Начнем с того, что трансформаторы подстанций обычно используются с подстанциями под открытым небом. Более того, они имеют высокие характеристики, обычно от 750 до 5000 кВА или киловольт-ампер (для однофазных устройств) и от 750 до 25 000 кВА для трехфазных устройств.

Трансформаторы высокого напряжения также могут понижать напряжение. Например, 220кВ ушло или уменьшилось до 10кВ.

Трансформатор подстанции представляет собой крупное электрическое оборудование, которое используется для понижения напряжения электроэнергии с высоковольтных линий электропередачи до более низкого напряжения, пригодного для распределения в домах и на предприятиях. Обычно он располагается на подстанции и отвечает за безопасное и эффективное распределение электроэнергии.

14+FAQ О НАЗЕМНЫХ ТРАНСФОРМАТОРАХ

Схема трансформатора подстанции

Когда дело доходит до схемы трансформатора подстанции, трансформаторы подстанции в целом также следуют эмпирическому правилу трансформаторов. Трансформаторы обычно классифицируются как пассивное электрическое устройство, которое передает электричество или электрическую энергию от цепи к цепи посредством процесса электромагнитной индукции.

Схема трансформатора подстанции обычно используется для увеличения или уменьшения уровней напряжения между цепями.

Выбор главного трансформатора распределения мощности в проекте подстанции 110 кВ

Обмотка трансформатора 10 кВ

Номинальные характеристики трансформаторов подстанций

Для номинальных характеристик трансформаторов подстанций существует множество номинальных характеристик, поскольку в настоящее время доступно множество трансформаторов подстанций с различными номиналами. Это может зависеть от производителей трансформаторов подстанций, если они добавят или уменьшат номинальные характеристики традиционных трансформаторов подстанций.

Выбор главного трансформатора распределения питания в проекте подстанции 110 кВ

Мощность трансформатора подстанции

То же самое относится и к мощности трансформатора подстанции, поскольку производители трансформаторов подстанции могут ослаблять или настраивать этот аспект трансформатора подстанции. Типичный трансформатор подстанции обычно имеет мощность где-то между 69-13 кВ и 20 МВА.

Это означает, что первичное напряжение обычно составляет около 69 В.кв. С другой стороны, вторичное напряжение будет около 13 кВ. Трансформаторная мощность подстанции имеет номинальную мощность 20 МВА или 20 000 кВА.

Выбор и расчет мощности трансформаторов, используемых на подстанциях

Соединения

Соединения трансформаторов подстанции показывают, как три фазы обмотки трансформатора связаны друг с другом. В основном есть два соединения обмоток: треугольник, в котором конец каждой фазной обмотки соединен с началом следующей фазы, и звезда, соединяющая два конца каждой фазы, соединены друг с другом.

Обычно трансформаторы подстанции соединяются треугольником со стороны высокого напряжения и звездой со стороны низкого напряжения. Соединение треугольником также изолирует две системы, когда речь идет о пространстве для гармоник.

Однако они не являются предпочтительными для системы. Соединение звездой на другом создало удобную нейтральную точку для соединения с землей.

Режим подключения рабочей обмотки трехфазного трансформатора

Регулирование напряжения

Указывает на то, что трансформатор способен изменять напряжение на стороне низкого напряжения для поддержания номинального напряжения в точках обслуживания клиентов. Напряжение в точках обслуживания клиентов может колебаться в результате либо колебаний напряжения первичной сети, либо чрезмерного падения напряжения из-за высокого тока нагрузки.

Отводы трансформатора эффективно изменяют коэффициент трансформации и позволяют регулировать напряжение на 10–15 % с шагом 1,75–2,5 % на отвод. Переключение ступеней трансформатора может быть ручным или автоматическим.

Однако только устройства РПН могут работать автоматически.

Что такое трансформатор распределительной подстанции?

Теперь, когда вы знаете основы трансформаторов подстанций, пришло время перейти к тому, что такое трансформаторы распределительных подстанций.

Во-первых, трансформаторы распределительных подстанций — это трансформаторы, которые обычно работают при уровне напряжения 2,4–34,5 кВ. Кроме того, трансформаторы распределительных подстанций поставляют электрическую энергию или электроэнергию непосредственно бытовым потребителям. Для промышленных потребителей это также возможно.

Распределительные фидеры также транспортируют энергию от распределительных подстанций с целью доставки ее в дома потребителей. По сути, эти фидеры способны обслуживать несколько зданий или заведений.

В случае помещения потребителя трансформатор распределительной подстанции будет отвечать за преобразование напряжения в напряжение рабочего уровня, которое непосредственно используется в домашних хозяйствах и промышленных предприятиях, которые обычно рассчитаны на напряжение от 110 вольт до 600 вольт.

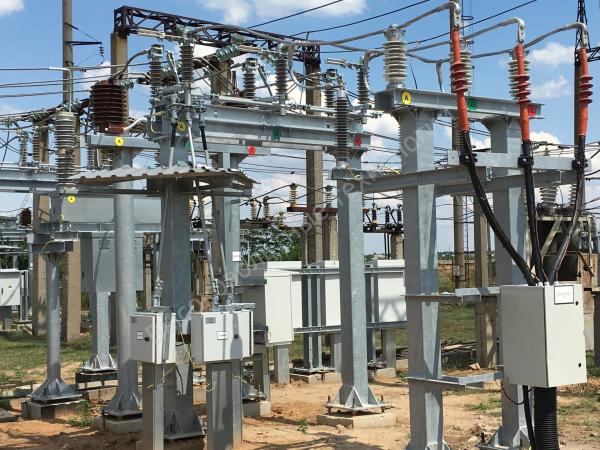

Трансформатор подстанции

Линия питания

Когда дело доходит до линии питания трансформатора распределительной подстанции, трансформатор распределительной подстанции в основном подключается к подсистеме передачи с одной линией питания. Это называется «первичный фидер».

Однако имейте в виду, что трансформаторы распределительных подстанций обычно питаются двумя или более линиями питания. Целью этого является повышение надежности источника питания в случае случайного отключения линии питания.

Эти питающие линии подключаются к трансформатору подстанции через разъединители высокого напряжения. Это делается для предотвращения изолирования линий от подстанции для проведения технического обслуживания или любых ремонтных работ.

Номинальная мощность

Номинальная мощность трансформатора подстанции обычно выражается в киловольт-амперах или кВА. Но их можно выразить и в МВА, что означает мегавольт-ампер. Это в основном указывает количество энергии, которое может быть, когда есть процесс передачи через трансформатор. 9Трансформаторы подстанции 0005

обычно имеют мощность от 3 кВА до 25 МВА.

Номинальное напряжение

С точки зрения номинального напряжения, это аспект, отличный от номинальной мощности, и он определяется уровнями вспомогательного и распределительного напряжения, к которым подключен трансформатор. Кроме того, существуют напряжения, которые также регулируются применимыми стандартами.

Это одна из причин, по которой производители трансформаторов подстанций указывают номинальное напряжение

Номинальное напряжение определяет требования к конструкции и изоляции трансформатора. Это необходимо для того, чтобы трансформатор мог выдерживать номинальное напряжение или выше во время работы системы.

Охлаждающая среда

Что касается охлаждающей среды, как уже упоминалось, трансформаторы могут использовать две возможные охлаждающие среды: минеральное масло и сжатый воздух.

Охлаждающая среда в основном определяет номинальную мощность трансформатора, а также уровень температуры, который он может выдерживать при пиковых нагрузках. Рейтинг трансформатора включает в себя характеристики самоохлаждения при определенных температурах во время работы.

В чем разница между трансформатором на монтажной площадке и трансформатором подстанции?

Трансформатор на подушке — это тип трансформатора, который устанавливается на бетонную подушку, обычно на уровне земли. Он предназначен для наружного использования и может использоваться в жилых, коммерческих и промышленных зонах. Обычно он используется для понижения напряжения со среднего до низкого напряжения, которое может использоваться в зданиях или домах. Эти трансформаторы относительно небольшие, и их мощность может варьироваться от нескольких кВА до примерно 3000 кВА.

С другой стороны, трансформатор подстанции представляет собой более крупный трансформатор, который обычно используется на электрических подстанциях. Эти трансформаторы предназначены для понижения напряжения с высокого до более низкого напряжения, которое может быть распределено по домам и предприятиям. Они намного больше, чем трансформаторы, устанавливаемые на плите, и могут иметь мощность от нескольких сотен кВА до нескольких МВА.

Основное различие между трансформатором на подставке и трансформатором подстанции заключается в их размере и расположении. Трансформаторы, монтируемые на подставке, меньше по размеру и расположены на земле, а трансформаторы подстанций больше по размеру и расположены внутри электрических подстанций. Трансформаторы, монтируемые на подставке, часто используются для местного распределения, в то время как трансформаторы подстанции используются для передачи и распределения более высокого напряжения.

Трансформаторы, монтируемые на подушке, также обычно более заметны для публики, поскольку их часто устанавливают в местах, где их лучше видно. Трансформаторы подстанций обычно располагаются на огороженных территориях и не видны посторонним.

В целом трансформаторы, устанавливаемые на плите, и трансформаторы подстанций играют важную роль в электрической сети, поскольку они помогают понижать напряжение для местного использования. Понимание разницы между ними может помочь клиентам принимать более обоснованные решения относительно своих потребностей в электроэнергии.

Как установить распределительный трансформатор ?

Какие производители трансформаторов для подстанций?

Когда речь идет о трансформаторах для подстанций, важно выбрать надежного и опытного производителя, который может поставлять высококачественную продукцию. Вот несколько авторитетных производителей трансформаторов подстанций, которые имеют большой опыт работы в отрасли:

Функция трансформатора подстанции

ДЭЛИМ БЕЛЕФИК ТЕХ КО. ЛТД.

DAELIM BELEFIC TECH CO. LTD. является известным производителем трансформаторов для подстанций с более чем 15-летним опытом работы в этой области. Их трансформаторы для подстанций спроектированы, спроектированы и произведены с упором на высококачественное электрооборудование. Трансформаторы для подстанций DAELIM BELEFIC также известны своей эффективностью, безопасностью, экологичностью и низкой стоимостью жизненного цикла. Они строго применяют систему управления качеством ISO 9001 и проводят многочисленные проверки качества, чтобы убедиться, что их трансформаторы соответствуют требуемым стандартам.

Группа АББ

Группа АББ является ведущим производителем трансформаторов для подстанций и предлагает широкий спектр продуктов и услуг, связанных с передачей и распределением электроэнергии. Группа АББ имеет большой опыт в проектировании, проектировании и производстве трансформаторов для подстанций для различных применений.

Siemens Energy

Siemens Energy — еще один известный производитель трансформаторов для подстанций, предлагающий решения для передачи и распределения электроэнергии. Компания предлагает широкий ассортимент трансформаторов для подстанций, от небольших распределительных трансформаторов до крупных силовых трансформаторов для коммунальных предприятий.

Корпорация Toshiba

Корпорация Toshiba — японская транснациональная компания, производящая трансформаторы более 100 лет. Компания предлагает ряд трансформаторов для подстанций для различных применений, включая передачу и распределение электроэнергии, а также промышленное и коммерческое применение.

Hyundai Heavy Industries Co. Ltd.

Hyundai Heavy Industries Co. Ltd. — южнокорейская компания, предлагающая широкий спектр продуктов и услуг, связанных с производством, передачей и распределением электроэнергии. Компания предлагает ряд трансформаторов для подстанций коммунального и промышленного назначения, разработанных в соответствии с самыми высокими стандартами качества и эффективности.

В целом важно выбрать производителя трансформаторов для подстанций с большим опытом работы в отрасли, так как это гарантирует, что вы получите высококачественную и надежную продукцию, отвечающую вашим конкретным потребностям и требованиям.

Как выбрать промышленный трансформатор Применение для химического завода?

Какова функция трансформатора подстанции?

Функция трансформатора подстанции заключается в передаче электроэнергии с одного уровня напряжения на другой. В энергосистеме электроэнергия вырабатывается при высоком уровне напряжения (обычно выше 10 кВ), а затем передается на большие расстояния по линиям электропередачи. Однако это высокое напряжение не может использоваться напрямую потребителями. Поэтому в различных точках линии электропередачи имеются подстанции, понижающие напряжение до более низких уровней (обычно ниже 1 кВ), которые могут использовать потребители.

Трансформатор подстанции — ключевой компонент подстанции, отвечающий за понижение напряжения. Он состоит из двух катушек провода, известных как первичная обмотка и вторичная обмотка. Первичная обмотка подключена к высоковольтной линии электропередачи, а вторичная обмотка подключена к распределительной линии, которая питает потребителей.

Трансформатор подстанции работает по принципу электромагнитной индукции. Когда переменный ток (AC) протекает через первичную обмотку, он создает магнитное поле, которое индуцирует напряжение во вторичной обмотке. Отношение числа витков первичной обмотки к числу витков вторичной обмотки определяет величину понижения напряжения.

Трансформаторы для подстанций бывают разных размеров и спецификаций, чтобы соответствовать различным уровням напряжения и требованиям к мощности. Они разрабатываются и производятся специализированными производителями трансформаторов, такими как Daelim Belefic, которые обладают знаниями и опытом для производства высококачественных и надежных трансформаторов, отвечающих конкретным требованиям своих клиентов.

Ultimate Распределительный трансформатор  для направляющей

Какие размеры и характеристики доступны для трансформаторов подстанций?

Типоразмеры трансформаторов подстанций

Трансформаторы подстанций бывают различных размеров и спецификаций для удовлетворения различных потребностей в распределении электроэнергии. Размер и технические характеристики трансформаторов подстанции зависят от нескольких факторов, таких как требуемый уровень напряжения, потребность в нагрузке и тип подстанции.

В целом трансформаторы подстанций можно классифицировать по их номинальной мощности, которая измеряется в киловольт-амперах (кВА). Номинальная мощность трансформатора подстанции может варьироваться от нескольких кВА до нескольких сотен МВА.

Физический размер трансформатора подстанции также является важным фактором. Размер трансформатора подстанции обычно определяется количеством изоляции, необходимой для уровня напряжения и нагрузки. Более крупные трансформаторы обычно требуют большей изоляции и, следовательно, имеют больший физический размер.

Трансформаторы для подстанций также доступны в различных спецификациях в зависимости от требований конкретного применения. Некоторые общие характеристики включают тип системы охлаждения, например, принудительная воздушная или жидкостная, и тип изоляции, например, масляная или сухая.

Другие характеристики, которые могут различаться в зависимости от трансформатора подстанции, включают количество фаз, частоту и класс напряжения. Наиболее распространенными классами напряжения для трансформаторов подстанций являются 69 кВ, 115 кВ, 138 кВ, 230 кВ и 345 кВ.

При выборе трансформатора подстанции важно учитывать все эти факторы, чтобы убедиться, что трансформатор соответствует конкретным требованиям применения. Консультация с авторитетным производителем трансформатора подстанции может помочь в выборе подходящего размера и технических характеристик для необходимого трансформатора.

Почему коэффициент мощности распределительного трансформатора становится меньше?

Каков вес трансформатора подстанции?

Вес трансформатора подстанции может сильно различаться в зависимости от его размера, номинального напряжения и других характеристик. Как правило, небольшие трансформаторы подстанций, предназначенные для распределительного напряжения (как правило, до 69 кВ), имеют вес в несколько тысяч фунтов, в то время как более крупные трансформаторы подстанций, предназначенные для более высоких уровней напряжения (до 765 кВ), могут весить несколько сотен тысяч фунтов.

Вес трансформатора подстанции является важным фактором при транспортировке, установке и обслуживании. Для транспортировки и установки более крупных трансформаторов часто требуется специальное оборудование, такое как краны и большегрузные автомобили, в то время как трансформаторы меньшего размера можно перевозить с помощью стандартных бортовых прицепов.

Важно ознакомиться со спецификациями производителя для конкретного трансформатора подстанции, чтобы определить его точный вес, а также любые особые требования к транспортировке или установке.

Как я могу уменьшить потери в распределительном трансформаторе ?

Заключительные мысли

Трансформаторы подстанции — это отличные электрические устройства, представляющие собой комбинацию подстанции и распределительного трансформатора. По сути, они способны делать то, что делают подстанции и распределительные сети.

Это означает, что если ваша цель или проект требуют распределительных операций, то трансформатор подстанции — отличный выбор.
