Комплектные трансформаторные подстанции – типы, виды

Для приема и распределения электроэнергии по потребителям используются КРУ – комплектные распределительные устройства. Это приборы из нескольких типовых унифицированных модулей (блоков, ячеек) с аппаратурой главной цепи, приборами защиты измерения, управления процессом распределения электроэнергии и т.д.

Что такое КТП?

Комплектные распределительные устройства относятся к категории вводно-распределительного электротехнического оборудования. Одним из таких устройств и является комплектно-трансформаторная подстанция (КТП). Это один из базовых элементов системы энергопотребления, используемый для приема, преобразования и распределения электрической энергии на большие расстояния с минимальными потерями в токопроводниках.

Основное назначение таких подстанций – это электроснабжение небольших потребителей, например, это объекты промышленного, коммунального и сельскохозяйственного назначения.

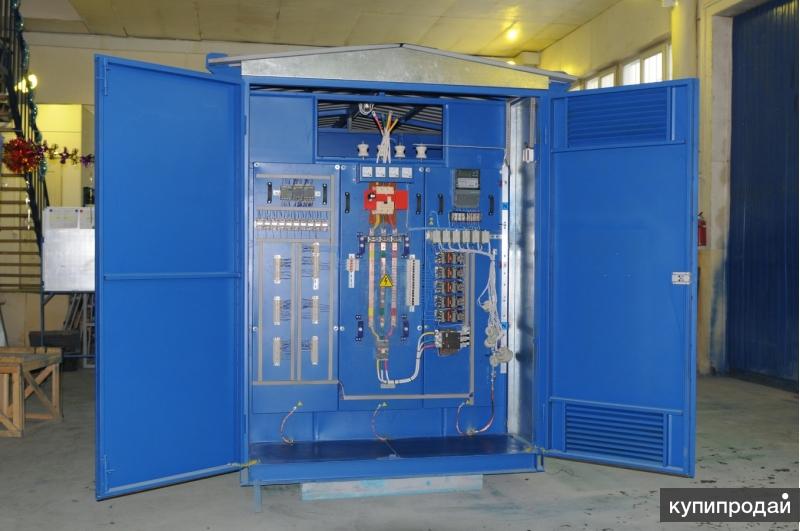

Комплектная трансформаторная подстанция состоит из следующих модулей

  • Силовой трансформатор (их может быть несколько)
  • Распределительные устройства
  • Релейная защита и автоматика
  • Элементы управления
  • Вспомогательные модули

Основные типы КТП

  • Киосковые
  • Мачтовые
  • Шкафные
  • Столбовые
  • Передвижные
  • Внутрицеховые

Кратко перечислим особенности каждого типа подстанции.

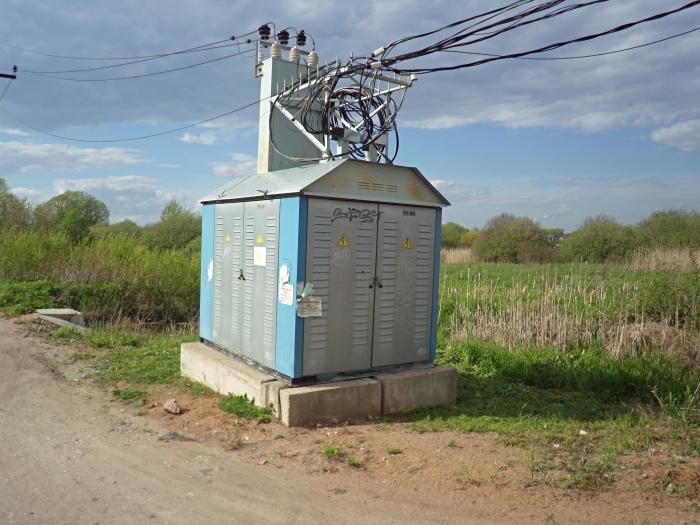

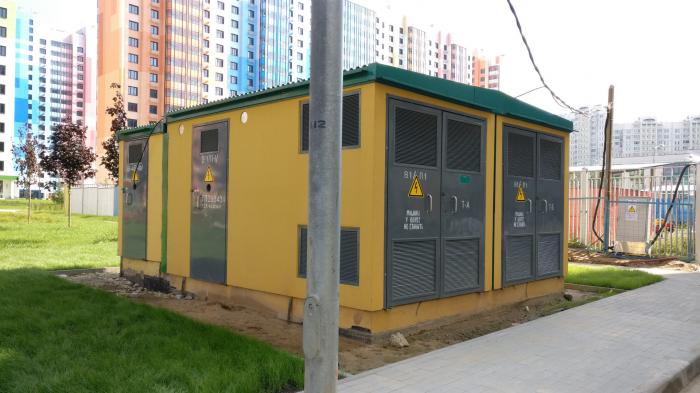

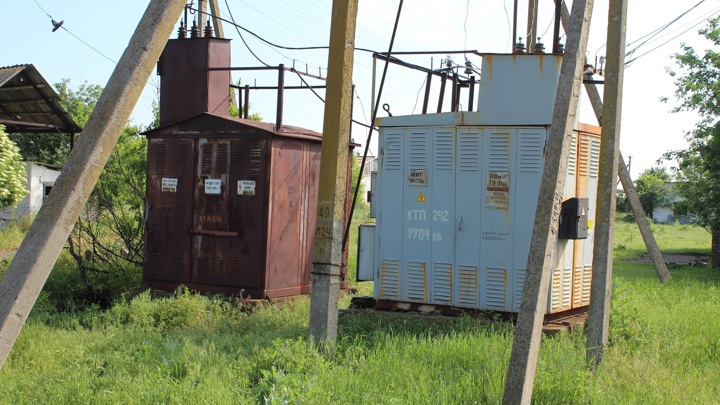

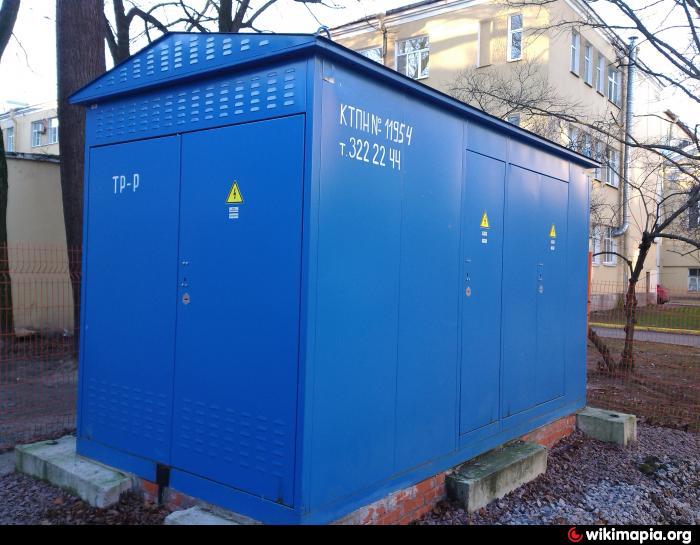

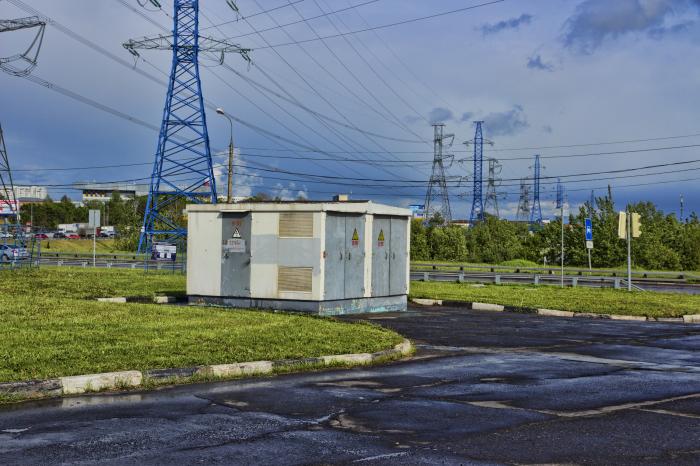

  • Киосковые

Они бывают 2-х типов исполнения: тупикового, проходного (об их различиях – ниже)

Мощность трансформатора – 25-2500 кВА

Типы и кол-во трансформаторов – сухой или масляный, 1 или 2 штуки

Конструкция – шкафные

Вид монтажа – снаружи

Местоположение – города, сельская местность, промышленные объекты

  • Мачтовые

Мощность трансформатора – 25-250 кВА

Типы и кол-во трансформаторов – сухой или масляный, 1 штука

Конструкция – сборно-сварная, ставятся на высоте

Вид монтажа – снаружи

Местоположение – сельская местность, поселки городского типа

  • Шкафные

Мощность трансформатора – 16-250 кВА

Типы и кол-во трансформаторов – сухой или масляный, 1 штука

Конструкция – 2 металлических шкафа ВН и НН

Вид монтажа – снаружи

Местоположение – села, частные фермерские хозяйства

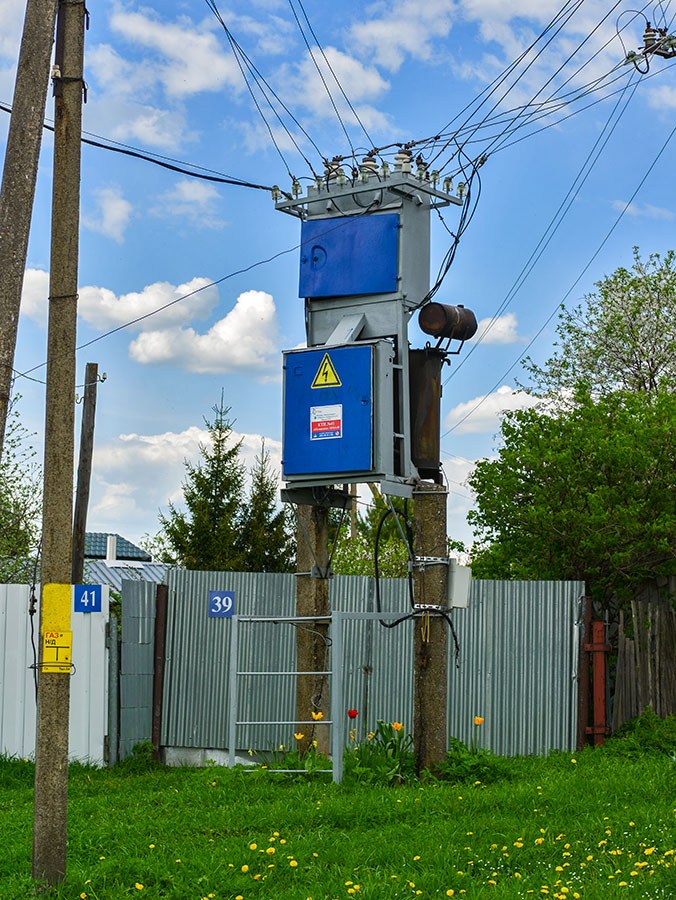

  • Столбовые

Мощность трансформатора – 25-250 кВА

Типы и кол-во трансформаторов – 1 силовой на 3 фазы или 1 на 1 фазу

Конструкция – оборудование на стойке из железобетона

Вид монтажа – снаружи

Местоположение – села, ПГТ, частные фермерские хозяйства

  • Передвижные

Мощность трансформатора – 25-1000 кВА

Типы и кол-во трансформаторов – сухой или масляный, 1 или 2 штуки

Конструкция – металлический корпус с рамой «салазками»

Вид монтажа – снаружи

Местоположение – карьеры, горнодобывающие предприятия

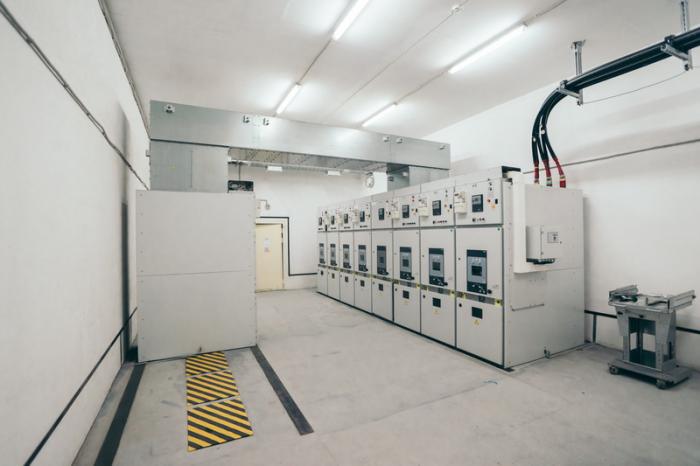

  • Внутрицеховые

Мощность трансформатора – 25-2500 кВА

Типы и кол-во трансформаторов – 1 или 2 штуки, сухой или масляный

Конструкция – шкаф из металла с запорными секциями

Вид монтажа – внутри

Местоположение – промышленные предприятия



Далее перечислим другие критерии классификации КТП по типам.

Тип исполнения

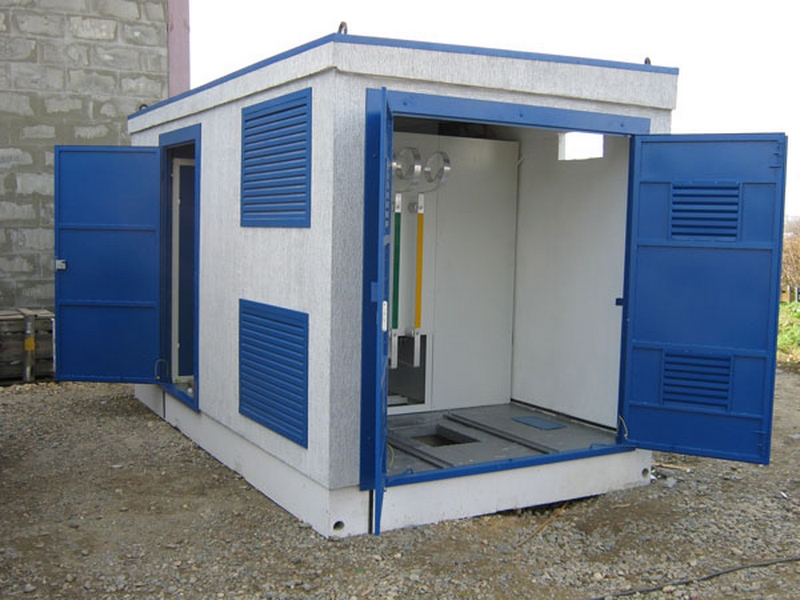

  1. В бетонном корпусе
  2. В сэндвич-панелях

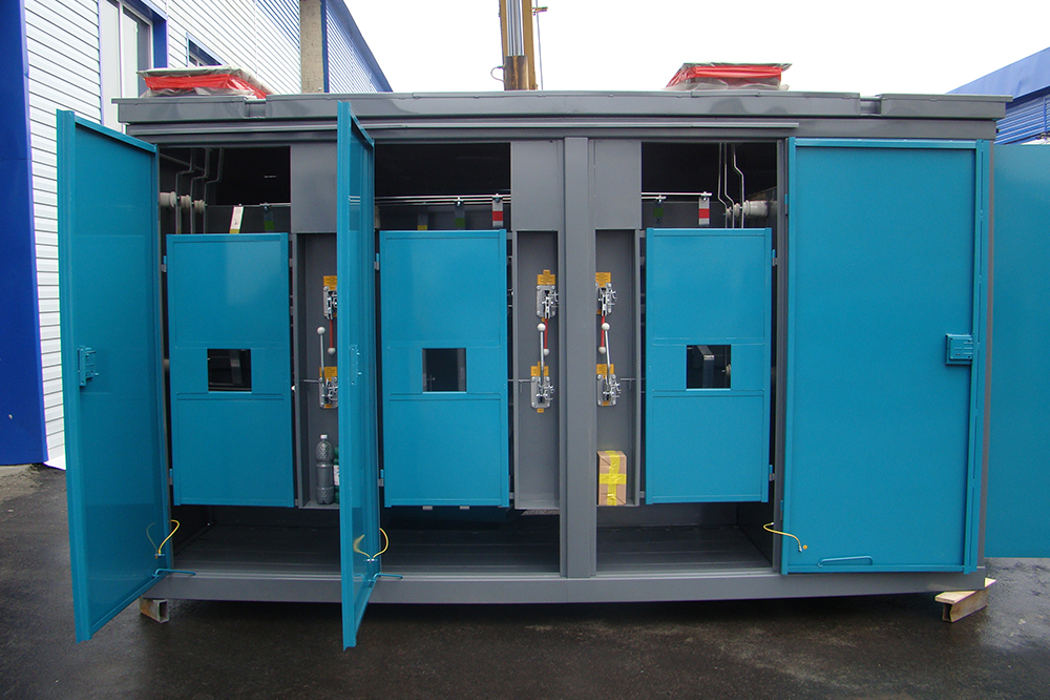

  3. В металлическом корпусе

Тип обслуживания

С коридором и без – последние небольшие по размеру обычно, являются более бюджетным решением и ориентированы на небольших потребителей.

Тип РУВН

Тупиковые и проходные. Если с помощью проходной КТП возможно запитать энергопотребителя к двум линиям на стороне высокого напряжения, то тупиковые могут подключить его только к одной линии на такой стороне.

Назначение

Повышающие и понижающие. Здесь классификация КТП аналогична видам трансформаторов. То есть, понижающие подстанции позволяют получить низкое напряжение из высоковольтных линий электропитания, а повышающие – с точностью до наоборот, высокое первичное в более низкое вторичное.

Величина (или масштаб)

С учетом назначения и уровня первичного и вторичного напряжений понижающие КТП имеют «подклассификацию»:

  • Районные – забирают электроэнергию от высоковольтных ЛЭП с последующей её передачей на основные понижающие подстанции
  • Основные понижающие – забирают от районных, понижают до 35, 10 или 6 кВ, после чего посылают электроэнергию уже на цеховые точки
  • местные (цеховые) – забирают от основных, понижают до минимума в 690, 400 или 230 В и раздают конечным потребителям.

Существует разделение на оборудование внутренней и внешней установки. В первом случае речь идет о КТП, которые располагаются внутри помещения, например, производственного цеха. КТП наружной установки используются повсеместно для организации систем энергоснабжения разного целевого использования.

Вам может быть интересно

Компактные трансформаторные подстанции — Модульные системы

Fields: [
  {
    "IsIncluded": true,
    "FieldName": "Title",
    "FieldType": "ShortText",
    "ModificationType": "Link",
    "ModificationConfigs": [
      {
        "ObjectType": "Text",
        "Label": ""
      },
      {
        "ObjectType": "Link",
        "Label": "Product",
        "DetailPageUrlFieldName": "RelatedPages"
      }
    ],
    "DisplayOrder": "1"
  },
  {
    "IsIncluded": true,
    "FieldName": "MVEquipment",
    "FieldType": "ShortText",
    "ModificationType": "Text",
    "ModificationConfigs": [
      {
        "ObjectType": "Text",
        "Label": "MV equipment"
      },
      {
        "ObjectType": "Link",
        "Label": "",
        "DetailPageUrlFieldName": "empty"
      }
    ],
    "DisplayOrder": "3"
  },
  {
    "IsIncluded": true,
    "FieldName": "LVEquipment",
    "FieldType": "ShortText",
    "ModificationType": "Text",
    "ModificationConfigs": [
      {
        "ObjectType": "Text",
        "Label": "LV equipment"
      },
      {
        "ObjectType": "Link",
        "Label": "",
        "DetailPageUrlFieldName": "empty"
      }
    ],
    "DisplayOrder": "4"
  },
  {
    "IsIncluded": true,
    "FieldName": "FootprintDim",
    "FieldType": "ShortText",
    "ModificationType": "Text",
    "ModificationConfigs": [
      {
        "ObjectType": "Text",
        "Label": "Footprint Dimensions (L1*W1)"
      },
      {
        "ObjectType": "Link",
        "Label": "",
        "DetailPageUrlFieldName": "empty"
      }
    ],
    "DisplayOrder": "5"
  },
  {
    "IsIncluded": true,
    "FieldName": "DimIncRoof",
    "FieldType": "ShortText",
    "ModificationType": "Text",
    "ModificationConfigs": [
      {
        "ObjectType": "Text",
        "Label": "Dimensions Including Roof (L*W*H)"
      },
      {
        "ObjectType": "Link",
        "Label": "",
        "DetailPageUrlFieldName": "empty"
      }
    ],
    "DisplayOrder": "6"
  }
];
ResultObject: {
  "Name": "Table",
  "Selected": true,
  "Fields": [
    {
      "IsIncluded": true,
      "FieldName": "Title",
      "FieldType": "ShortText",
      "ModificationType": "Link",
      "ModificationConfigs": [
        {
          "ObjectType": "Text",
          "Label": ""
        },
        {
          "ObjectType": "Link",
          "Label": "Product",
          "DetailPageUrlFieldName": "RelatedPages"
        }
      ],
      "DisplayOrder": "1"
    },
    {
      "IsIncluded": false,
      "FieldName": "RelatedPages",
      "FieldType": "GuidArray",
      "ModificationType": "Text",
      "ModificationConfigs": [
        {
          "ObjectType": "Text",
          "Label": ""
        },
        {
          "ObjectType": "Link",
          "Label": "",
          "DetailPageUrlFieldName": "empty"
        }
      ],
      "DisplayOrder": "2"
    },
    {
      "IsIncluded": true,
      "FieldName": "MVEquipment",
      "FieldType": "ShortText",
      "ModificationType": "Text",
      "ModificationConfigs": [
        {
          "ObjectType": "Text",
          "Label": "MV equipment"
        },
        {
          "ObjectType": "Link",
          "Label": "",
          "DetailPageUrlFieldName": "empty"
        }
      ],
      "DisplayOrder": "3"
    },
    {
      "IsIncluded": true,
      "FieldName": "LVEquipment",
      "FieldType": "ShortText",
      "ModificationType": "Text",
      "ModificationConfigs": [
        {
          "ObjectType": "Text",
          "Label": "LV equipment"
        },
        {
          "ObjectType": "Link",
          "Label": "",
          "DetailPageUrlFieldName": "empty"
        }
      ],
      "DisplayOrder": "4"
    },
    {
      "IsIncluded": true,
      "FieldName": "FootprintDim",
      "FieldType": "ShortText",
      "ModificationType": "Text",
      "ModificationConfigs": [
        {
          "ObjectType": "Text",
          "Label": "Footprint Dimensions (L1*W1)"
        },
        {
          "ObjectType": "Link",
          "Label": "",
          "DetailPageUrlFieldName": "empty"
        }
      ],
      "DisplayOrder": "5"
    },
    {
      "IsIncluded": true,
      "FieldName": "DimIncRoof",
      "FieldType": "ShortText",
      "ModificationType": "Text",
      "ModificationConfigs": [
        {
          "ObjectType": "Text",
          "Label": "Dimensions Including Roof (L*W*H)"
        },
        {
          "ObjectType": "Link",
          "Label": "",
          "DetailPageUrlFieldName": "empty"
        }
      ],
      "DisplayOrder": "6"
    },
    {
      "IsIncluded": false,
      "FieldName": "Type",
      "FieldType": "Choices",
      "ModificationType": "Text",
      "ModificationConfigs": [
        {
          "ObjectType": "Text",
          "Label": ""
        },
        {
          "ObjectType": "Link",
          "Label": "",
          "DetailPageUrlFieldName": "empty"
        }
      ],
      "DisplayOrder": "7"
    },
    {
      "IsIncluded": false,
      "FieldName": "Application",
      "FieldType": "Choices",
      "ModificationType": "Text",
      "ModificationConfigs": [
        {
          "ObjectType": "Text",
          "Label": ""
        },
        {
          "ObjectType": "Link",
          "Label": "",
          "DetailPageUrlFieldName": "empty"
        }
      ],
      "DisplayOrder": "8"
    },
    {
      "IsIncluded": false,
      "FieldName": "Capacity",
      "FieldType": "Choices",
      "ModificationType": "Text",
      "ModificationConfigs": [
        {
          "ObjectType": "Text",
          "Label": ""
        },
        {
          "ObjectType": "Link",
          "Label": "",
          "DetailPageUrlFieldName": "empty"
        }
      ],
      "DisplayOrder": "9"
    }
  ]
};
Config: {
  "ResultObjects": [
    {
      "Name": "Table",
      "Selected": true,
      "Fields": [
        {
          "IsIncluded": true,
          "FieldName": "Title",
          "FieldType": "ShortText",
          "ModificationType": "Link",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "Product",
              "DetailPageUrlFieldName": "RelatedPages"
            }
          ],
          "DisplayOrder": "1"
        },
        {
          "IsIncluded": false,
          "FieldName": "RelatedPages",
          "FieldType": "GuidArray",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "2"
        },
        {
          "IsIncluded": true,
          "FieldName": "MVEquipment",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": "MV equipment"
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "3"
        },
        {
          "IsIncluded": true,
          "FieldName": "LVEquipment",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": "LV equipment"
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "4"
        },
        {
          "IsIncluded": true,
          "FieldName": "FootprintDim",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": "Footprint Dimensions (L1*W1)"
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "5"
        },
        {
          "IsIncluded": true,
          "FieldName": "DimIncRoof",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": "Dimensions Including Roof (L*W*H)"
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "6"
        },
        {
          "IsIncluded": false,
          "FieldName": "Type",
          "FieldType": "Choices",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "7"
        },
        {
          "IsIncluded": false,
          "FieldName": "Application",
          "FieldType": "Choices",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "8"
        },
        {
          "IsIncluded": false,
          "FieldName": "Capacity",
          "FieldType": "Choices",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "9"
        }
      ]
    },
    {
      "Name": "List",
      "Selected": false,
      "Fields": [
        {
          "IsIncluded": false,
          "FieldName": "Title",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "1"
        },
        {
          "IsIncluded": false,
          "FieldName": "RelatedPages",
          "FieldType": "GuidArray",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "2"
        },
        {
          "IsIncluded": false,
          "FieldName": "MVEquipment",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "3"
        },
        {
          "IsIncluded": false,
          "FieldName": "LVEquipment",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "4"
        },
        {
          "IsIncluded": false,
          "FieldName": "FootprintDim",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "5"
        },
        {
          "IsIncluded": false,
          "FieldName": "DimIncRoof",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "6"
        },
        {
          "IsIncluded": false,
          "FieldName": "Type",
          "FieldType": "Choices",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "7"
        },
        {
          "IsIncluded": false,
          "FieldName": "Application",
          "FieldType": "Choices",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "8"
        },
        {
          "IsIncluded": false,
          "FieldName": "Capacity",
          "FieldType": "Choices",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "DisplayOrder": "9"
        }
      ]
    },
    {
      "Name": "Tiles",
      "Selected": false,
      "Fields": [
        {
          "IsIncluded": false,
          "FieldName": "Title",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "TileSection": "0",
          "DisplayOrder": "1"
        },
        {
          "IsIncluded": false,
          "FieldName": "RelatedPages",
          "FieldType": "GuidArray",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "TileSection": "0",
          "DisplayOrder": "2"
        },
        {
          "IsIncluded": false,
          "FieldName": "MVEquipment",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "TileSection": "0",
          "DisplayOrder": "3"
        },
        {
          "IsIncluded": false,
          "FieldName": "LVEquipment",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "TileSection": "0",
          "DisplayOrder": "4"
        },
        {
          "IsIncluded": false,
          "FieldName": "FootprintDim",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "TileSection": "0",
          "DisplayOrder": "5"
        },
        {
          "IsIncluded": false,
          "FieldName": "DimIncRoof",
          "FieldType": "ShortText",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "TileSection": "0",
          "DisplayOrder": "6"
        },
        {
          "IsIncluded": false,
          "FieldName": "Type",
          "FieldType": "Choices",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "TileSection": "0",
          "DisplayOrder": "7"
        },
        {
          "IsIncluded": false,
          "FieldName": "Application",
          "FieldType": "Choices",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "TileSection": "0",
          "DisplayOrder": "8"
        },
        {
          "IsIncluded": false,
          "FieldName": "Capacity",
          "FieldType": "Choices",
          "ModificationType": "Text",
          "ModificationConfigs": [
            {
              "ObjectType": "Text",
              "Label": ""
            },
            {
              "ObjectType": "Link",
              "Label": "",
              "DetailPageUrlFieldName": "empty"
            }
          ],
          "TileSection": "0",
          "DisplayOrder": "9"
        }
      ],
      "TilesPerRow": 2
    }
  ],
  "ModuleName": "Compact Secondary substations",
  "ResultsHeader": ""
};

Трансформаторные подстанции | Техническая документация | Библиотека

18 января 2013 г.

Блочные комплектные трансформаторные и распределительные подстанции на базе модулей серии БКТПБ «Балтика» в бетонной оболочке

БКТПБ «Балтика» — блочная комплектная трансформаторная подстанция в бетонной оболочке, напряжением 6(10)/0,4 кВ, мощностью силовых трансформаторов до 1250 кВА. Применяется в сетях с изолированной нейтралью на стороне 6(10) кВ и глухозаземленной нейтралью на стороне 0,4 кВ. Предназначена для электроснабжения городских жилищно-коммунальных, общественных, инфраструктурных объектов, а также для электроснабжения промышленных объектов, коттеджных поселков и зон индивидуальной застройки.

Элтехника

18 января 2013 г.

Комплектные трансформаторные подстанции в металлических модулях на напряжение 6(10)/0,4 кВ

Комплектные трансформаторные подстанции (КТП) в металлической оболочке на напряжение 6(10)/0,4 кВ мощностью от 100 кВА до 1600 кВА применяются для электроснабжения промышленных предприятий, предприятий добывающей промышленности, объектов инфраструктуры.

Элтехника

22 октября 2009 г.

Малогабаритные комплектные трансформаторные подстанции киоскового типа серии КТПКм

КТПКм — малогабаритная трансформаторная подстанция наружной установки тупикового исполнения. Уменьшение габаритных размеров подстанции достигается за счет отсутствия отсека высокого напряжения (УВН). КТПКм предназначена для электроснабжения сельскохозяйственных объектов, нефтегазовых месторождений, отдельных населенных и промышленных объектов.

22 октября 2009 г.

Комплектные трансформаторные подстанции киоскового типа тупиковые серии КТПК

Киосковая трансформаторная подстанция тупикового типа серии КТПК представляет собой однотрансформаторную подстанцию наружной установки и служит для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею отдельных населенных пунктов и промышленных объектов. Трансформаторная подстанция киоскового типа серии КТПК предназначены для электроснабжения сельскохозяйственных, промышленных, жилищно-коммунальных и других объектов в районах с умеренным и холодным климатом (от -65°С до +40°С).

22 октября 2009 г.

Мачтовые трансформаторные подстанции серии КТПМ

Комплектная трансформаторная подстанция мачтового исполнения наружной установки тупикового типа серии КТПМ предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6 или 10 кВ, преобразования в электроэнергию номинальным напряжением 0,4 кВ и распределения ее для снабжения промышленных, сельскохозяйственных и коммунальных объектов в радиальных схемах распределительных сетей.

22 октября 2009 г.

Столбовые трансформаторная подстанции серии КТПС

Комплектная трансформаторная подстанция столбового исполнения наружной установки тупикового типа серии КТПС предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6 или 10 кВ, преобразования в электроэнергию номинальным напряжением 0,4 кВ и распределения ее для снабжения промышленных, сельскохозяйственных и коммунальных объектов в радиальных схемах распределительных сетей.

14 августа 2009 г.

Комплектные трансформаторные подстанции наружной установки и мощностью до 2500 кВА БМКТП 6(10)/0,4 кВ

БМ КТП напряжением 6(10)/0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 и 60 Гц в сетях электроснабжения промышленных, нефтегазодобывающих предприятий и других объектов с глухозаземленной или изолированной нейтралью на стороне низкого напряжения.

ЧЭАЗ

14 августа 2009 г.

Подстанции трансформаторные комплектные мощностью 250, 400, 630, 1000, 1600 и 2500 кВА

Подстанции трансформаторные комплектные мощностью 250, 400, 630, 1000, 1600 и 2500 кВА предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц и применяются в системах энергоснабжения промышленных предприятий и объектов по добыче, транспортированию и переработке нефти и природного газа.

ЧЭАЗ

29 июля 2009 г.

Комплектная трансформаторная подстанция типа КТПЦ

Комплектная трансформаторная подстанция типа КТПЦ может применяться в системах электроснабжения потребителей газоперекачивающих компрессорных станций магистральных газопроводов и в других отраслях промышленности для обеспечения надежного электроснабжения.

МЭТЗ имени В. И. Козлова

28 июля 2009 г.

Комплектные трансформаторные подстанции городского типа КТПГ

Комплектные трансформаторные подстанции городского типа (КТПГ), мощностью от 100 до 1000 кВА, одно- или двухтрансформаторные, предназначены для приема, преобразования и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 6(10)/0,4 кВ и снабжения ею потребителей в районах с умеренным климатом.

ЧЭМЗ, АО

28 июля 2009 г.

Комплектные трансформаторные подстанции мачтового типа КТПМ

Комплектные трансформаторные подстанции мачтового типа применяются для электроснабжения небольших сельскохозяйственных, городских, сельских и других объектов.

ЧЭМЗ, АО

28 июля 2009 г.

Комплектные трансформаторные подстанции столбового типа КТПС

Комплектные мачтовые трансформаторные подстанции столбового (КТПС) исполнения применяются для электроснабжения сельскохозяйственных объектов, нефтегазовых месторождений, жилых зданий, промышленных объектов небольшой мощности.

ЧЭМЗ, АО

28 июля 2009 г.

Комплектные трансформаторные подстанции промышленного типа КТПП

Подстанции трансформаторные комплектные промышленного типа мощностью 250, 400, 630, 1000, 1600, 2500 кВА (далее КТПП) внутренней установки предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц. Применяются в системах электроснабжения промышленных предприятий и других объектов народного хозяйства.

ЧЭМЗ, АО

28 июля 2009 г.

Комплектные трансформаторные подстанции киоскового типа КТПК

Комплектные трансформаторные подстанции типа «Киоск» применяются в системах электроснабжения промышленных предприятий, объектов нефтяной и газовой промышленности по добыче, транспортированию и переработке нефти и природного газа, сельского и городского хозяйства.

ЧЭМЗ, АО

28 июля 2009 г.

Комплектные трансформаторные подстанции наружной установки КТПНУ

Комплектные трансформаторные подстанции наружной установки, мощностью от 160 до 2500 кВА, одно- или двухтрансформаторные, предназначены для приема, преобразования и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 6(10)/0,4 кВ и снабжения ею потребителей в районах с умеренным климатом.

ЧЭМЗ, АО

28 июля 2009 г.

Комплектные трансформаторные подстанции блочные 35-220 кВ КПТБ(Ч)

Подстанции комплектные трансформаторные блочные на напряжения КТПБ(Ч)-35-220кВ, предназначены для приёма, преобразования, распределения и транзита электрической энергии трехфазного переменного тока промышленной частоты 50 Гц при номинальных напряжениях 35, 110, 220 кВ.

ЧЭМЗ, АО

28 июля 2009 г.

Комплектная трансформаторная подстанция типа КТПЗ(Ч) 35-6(10) кВ

Комплектная трансформаторная подстанция блочная напряжением 35/6(10) кВ предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц при номинальных напряжениях 6(10), 35 кВ.

ЧЭМЗ, АО

28 июля 2009 г.

Блочная комплектная трансформатоная перевозимая подстанция типа КТППБ(Ч) 35-6(10) кВ

Блочные комплектные трансформаторные перевозимые подстанции напряжением 35/6(10) кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной нейтралью.

ЧЭМЗ, АО

28 июля 2009 г.

Трансформаторная подстанция ТП-2Х400-10,0.4 У1, ТП-2Х630-10,0.4 У1

Трансформаторная подстанция предназначена для приема, преобразования электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 и 10 кВ на напряжение 0,4 кВ и распределения ее потребителям.

ПЗЭМИ

28 июля 2009 г.

Трансформаторная подстанция 10(6)-0,4 кВ с двумя трансформаторами до 630 кВА

Трансформаторная подстанция предназначена для приема, преобразования электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 и 10 кВ на напряжение 0,4 кВ и распределения ее потребителям.

ПЗЭМИ

28 июля 2009 г.

Комплектные трансформаторные подстанции собственных нужд серии КТПСН, КТПСНВ, КТПСНС

Комплектные трансформаторные подстанции собственных нужд серии КТПСН, КТПСНВ, КТПСНС предназначены для электроснабжения собственных нужд атомных, тепловых и гидроэлектростанций, газоперекачивающих компрессорных станций, а также для обеспечения надежного электроснабжения электроприемников 1-й категории. Подстанции могут работать в сейсмически опасных районах (КТПСНС). Подвод кабелей возможен как из кабельного канала (КТПСН), так и из кабельных коробов — верхний подвод кабелей (КТПСНВ).

МЭТЗ имени В. И. Козлова

28 июля 2009 г.

Комплектные трансформаторные подстанции для промпредприятий серии КТПСП

Комплектные трансформаторные подстанции для промпредприятий серии КТПСП мощностью 250-1600 кВА на напряжение 6(10)/0,49(0,69) предназначаются для приема, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц и применяются в системах электроснабжения промышленных предприятий и объектов по добыче, транспортированию и переработке природного газа.

МЭТЗ имени В. И. Козлова

28 июля 2009 г.

Комплектная трансформаторная подстанция типа КТПО-80-07 с автоматическим регулированием температуры

Комплектная трансформаторная подстанция типа КТПО-80-07 с автоматическим регулированием температуры предназначена для электропрогрева и других способов электро-термообработки бетона и мёрзлого грунта с автоматическим или ручным регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В

МЭТЗ имени В. И. Козлова

28 июля 2009 г.

Комплектная трансформаторная подстанция типа КТПО-80-02 с ручным регулированием температуры

Комплектная трансформаторная подстанция типа КТПО-80-02 с ручным регулированием температуры предназначена для электропрогрева и других способов электро-термообработки бетона и мёрзлого грунта с автоматическим или ручным регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В

МЭТЗ имени В. И. Козлова

28 июля 2009 г.

Комплектные трансформаторные подстанции типа КТПОС мощностью 25, 40, 63 кВА напряжением 6 (10) кВ

Комплектные трансформаторные подстанции типа КТПОС мощностью 25, 40, 63 кВА напряжением 6 (10) кВ служат для приёма электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования её в электроэнергию напряжением 0,23 кВ и снабжения ею потребителей в сетях с изолированной нейтралью. Подстанции предназначены для питания цепей электрообогрева железнодорожных стрелочных переводов.

МЭТЗ имени В. И. Козлова

Тяговые и трансформаторные подстанции

Электрическая подстанция – это электроустановка, предназначенная для приёма, преобразования и распределения электрической энергии. Подстанция содержит трансформаторы или другие преобразователи электроэнергии, устройства коммутации, управления, распределительное и вспомогательное оборудование.

Подстанции бывают:
1. Трансформаторные – повышают или понижают напряжение с помощью трансформаторов;
2. Преобразовательные – изменяют частоту тока или число его фаз с помощью соответствующих преобразователей.

По назначению в системе электроснабжения подстанции делят на:
1. Главные понизительные подстанции (ГПП). Это подстанции на напряжение 35…500 кВ, получающие питание непосредственно от районной энергосистемы понижают напряжение и распределяют электроэнергию по разрозненным потребителям (например, по всем электроприемникам предприятия).
2. Узловые распределительные подстанции (УРП) — центральные подстанции предприятия напряжением 110–220 кВ, получающие электроэнергию от энергосистемы и распределяющие её на том же напряжении по
главным понизительным подстанциям (ГПП) и или подстанциями глубокого ввода (ПГВ) по территории предприятия.
3. Подстанции глубокого ввода (ПГВ) применяют на мощных промышленных предприятиях, где нужны напряжения выше 10 кВ. ПГВ буквально встраивается в здание самого энергоемкого цеха, питается непосредственно от энергосистемы и дает энергию самой мощной электроустановке на предприятии; при питании от ПГВ соответственно снижаются потери электроэнергии и возрастает надежность электроснабжения
4. Тяговые подстанции – это электрические подстанции, предназначенные для питания электротранспорта.
Тяговые подстанции принимают энергию от системы внешнего электроснабжения и питают транспортные средства на электрической̆ тяге. Основными потребителями тяговых подстанций являются железнодорожный транспорт, метрополитен, наземный электротранспорт (трамваи, троллейбусы).
5. Трансформаторные пункты (ТП), входное напряжение 35 кВ, 10 кВ или 6 кВ. ТП питают непосредственно приёмники электроэнергии. В электрических сетях предприятий и других промышленных объектов ТП называют цеховыми подстанциями, в городских сетях – городскими.
6. Комплектные трансформаторные подстанции (КТП) поставляются уже собранными, так сказать, укомплектованными. КТП часто встречаются в селах и деревнях, мощности используемых трансформаторов до 2500 кВ·А.

Конструктивно трансформаторные подстанции отличаются друг от друга по:
• назначению,
• местоположению,
• мощности,
• напряжению сети,
• категории потребителей,
• типу используемых линий (воздушные или кабельные).

Основными составляющими подстанции являются:
• трансформаторы,
• распределительные устройства,
• система шин,
• вводные конструкции для воздушных и кабельных линий,
• силовые коммутационные аппараты,
• системы защиты и автоматики.

Трансформаторные подстанции выполняются:
• сборными,
• комплектными.

Сборные подстанции изготавливают в виде отдельных элементов, сборка которых осуществляется на месте установки. Комплектные трансформаторные подстанции доставляют с завода без демонтажа и на месте подключают к питанию.

Тяговые подстанции
Тяговые подстанции классифицируют по следующим критериям:
• по способу присоединения к системе внешнего электроснабжения:
— опорная,
— транзитная,
— отпаечная,
— тупиковая;
• по системе электрической тяги:
— постоянного тока 3,3 кВ,
— переменного тока 25 кВ,
— переменного тока 2х25 кВ,
— переменно-постоянного тока;
• по типу преобразователей:
— выпрямительные,
— выпрямительно-инверторные;
• по способу трансформации:
— одноступенчатые с первичным напряжением 6, 10 или 35 кВ,
— двухступенчатые с первичным напряжением 110 и 220 кВ;
• по способу управления:
— телеуправляемые,
— не телеуправляемые;
• по способу обслуживания:
— с постоянным дежурным персоналом,
— с дежурством на дому,
— без дежурного персонала;
• по возможности перемещения
— стационарные,
— передвижные.

Принцип действия тяговых подстанций определяется системой электрической тяги.
Тяговая подстанция постоянного тока получает питание от сети внешнего электроснабжения либо напряжением 6; 10 или 35 кВ, либо напряжением 110 (150) или 220 кВ:
В первом случае высшее напряжение переменного тока преобразуется в выпрямленное напряжение 3,3 кВ с помощью тяговых трансформаторов и выпрямителей.
Во втором случае — с помощью промежуточных трансформаторов, тяговых трансформаторов и выпрямителей.
С целью резервирования питания тяговой нагрузки на тяговой подстанции устанавливают два и более преобразовательных агрегата, каждый из которых состоит из тягового трансформатора и выпрямителя. Для рационального использования электроэнергии и повышения надёжности рекуперативного торможения на некоторых тяговых подстанциях устанавливают выпрямительно-инверторные преобразователи, позволяющие возвращать электроэнергию в питающую сеть.
Все присоединения в РУ 6; 10 или 35 кВ имеют выключатели; иногда предусматривают специальные присоединения для питания районных нагрузок. РУ 6 или 10 кВ выполняют на базе КРУ наружной или внутренней установки. РУ 35 кВ размещается на открытой части тяговой подстанции.
Фидеры контактной сети питает РУ 3,3 кВ постоянного тока. Все фидеры и вводы выпрямителей оснащаются быстродействующими выключателями.
Конструкции РУ 3,3 кВ различны, но во всех случаях их сооружают в закрытых помещениях, совмещённых в общем здании с щитовым помещением.

Комплектные трансформаторные подстанции наружной установки (КТП НУ) в контейнерах

Комплектные трансформаторные подстанции наружной установки (КТП НУ) в контейнерах

ООО «Техэкспо»

Производство дизельных электростанций
и энергокомплексов до 30 МВт

Выбранный город:

Санкт-Петербург

Промышленная ул., д. 19Р

Заказать обратный звонок
  • Санкт-Петербург
  • Промышленная ул. , д. 19Р
  • +7 (812) 602-52-94
  • Москва
  • Щербаковская ул., 3
  • +7 499 647-54-32
  • Волгоград
  • Мира ул., д. 19
  • +7 844 268-48-25
  • Воронеж
  • Московский пр., д. 4
  • +7 473 201-60-99
  • Екатеринбург
  • Антона Валека ул. , д. 13
  • +7 343 302-00-42
  • Казань
  • Проточная ул., д. 8
  • +7 843 207-28-35
  • Краснодар
  • Карасунская ул., д. 60
  • +7 861 211-72-34
  • Красноярск
  • Взлётная ул., д. 57
  • +7 391 229-59-39
  • Нижний Новгород
  • Максима Горького, д. 260
  • +7 831 288-54-50
  • Новосибирск
  • Гаранина ул., д. 15
  • +7 383 312-14-04
  • Оренбург
  • Шоссейная ул., 24А
  • +7 353 248-64-94
  • Пермь
  • Аркадия Гайдара ул., д. 8Б
  • +7 342 233-83-04
  • Ростов-на-Дону
  • Максима Горького ул. , д. 295
  • +7 863 309-21-51
  • Самара
  • Скляренко ул., д. 26
  • +7 846 215-16-17
  • Сургут
  • 30 лет Победы ул., 44Б
  • +7 346 276-92-88
  • Тюмень
  • Пермякова ул., д. 1
  • +7 345 256-43-32
  • Уфа
  • Кирова ул, д. 107
  • +7 347 225-34-97
  • Хабаровск
  • ул. Карла Маркса, 96А
  • +7 421 252-90-77
  • Челябинск
  • Победы пр., д. 160
  • +7 351 225-72-62
  • Якутск
  • Короленко ул., 25
  • +7 411 250-55-80
  • Ярославль
  • Некрасова ул. , д. 41А
  • +7 4852 27-52-34
  • Контейнерные ЦОД
  • Дизельные электростанции
  • Энергокомплексы 3-50 МВт
  • Контейнеры для ДГУ
  • Аренда ДГУ до 20 МВт
  • ТО ДГУ

Заказ оборудования по телефону: 8 (800) 550-83-94

  • org/ListItem»> Главная
  • Контейнеры
  • Комплектные трансформаторные подстанции наружной установки (КТП НУ) в контейнерах

Комплектные трансформаторные подстанции наружной установки (КТП НУ) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 ГЦ напряжением до 10 кВ. Применяются в системах электроснабжения жилищно-коммунальных объектов, промышленных предприятий и на нефтегазовых месторождениях. Силовой трансформатор преобразует трехфазный ток от высоковольтных ЛЭП 6,3 или 10,5 кВ в ток напряжением 380 Вольт для потребителей.

Комплектные трансформаторные подстанции наружной установки (мощность до 2500 кВА) делают в контейнерах (блочно-модульные здания) из высокопрочного металла. Вентиляция — через специально предназначенные окна с регулируемыми жалюзи. Двери отсеков КТП выполнены в «антивандальном» исполнении. Для защиты от дождя над входом возможно изготовление съёмного козырька. Опционально – исполнение с утеплением. Цены на КТП>>>

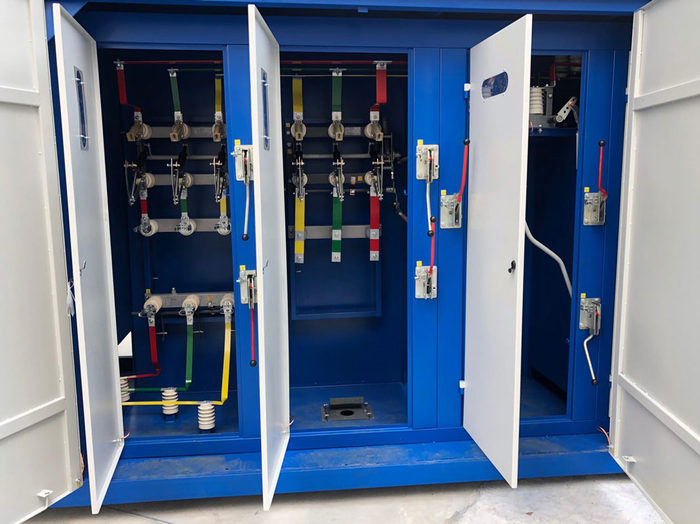

В конструкцию КТП входят:
  • Один или два силовых трансформатора.
  • РУВН (устройство распределения высшего напряжения) обеспечивает прием высокого напряжения и дальнейшее его распределение. Предохранители обеспечивают защиту работы трансформаторов и оборудования. Автоматические выключатели служат для отключения нагрузки при аварийной ситуации. В РУВН входит комплект низковольтных устройств, которые принимают и распределяют переменный ток напряжением 0,4 кВ.
  • РУНН (устройство распределения низшего напряжения) — защитные автоматические выключатели ввода и распределения, силовые рубильники, трансформаторы тока, система обогрева помещения подстанции, устройство защиты и подключения резерва.

По способу обслуживания КТП могут быть с коридором или без него — тупиковые (КТПТ) и проходные (КТПП). На КТП могут применяться масляные и сухие силовые трансформаторы. Если электроустановки масляные, то используется более сложная изоляция, а в полу находятся отсеки для аварийного сброса масла.

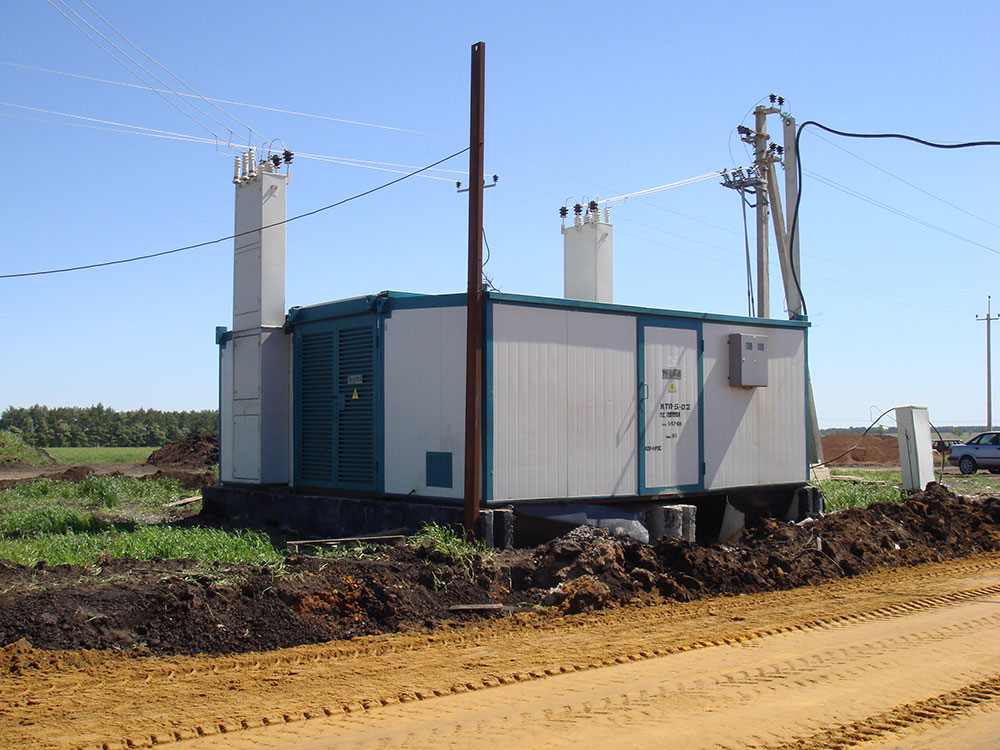

Электроустановки с одним трансформатором используются чаще, а КТП с двумя трансформаторами — при большом количестве электропотребителей 1 и 2 категорий. На промышленных предприятиях выбирают трансформаторы 630, 1000 или 1600 кВА, а в микрорайонах городов — 400, 630 кВА.

Проекты контейнеров для КТП блочно-модульного типа:

Требуются КТП и срок поставки — пишите запрос на [email protected]

Документы по ТКП:

СТАНДАРТ ОРГАНИЗАЦИИ ПАО «РОССЕТИ», СТО 34.01-3.1-001-2016. КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ 6-20/0,4 кВ. Общие технические требования.

СТАНДАРТ ОРГАНИЗАЦИИ ОАО «ФСК ЕЭС». СТО 56947007-29. 240.25.161-2014. Комплектные трансформаторные подстанции блочные. Типовые технические требования

Типовые проекты трансформаторных подстанций 35/6 кВ с двумя силовыми трансформаторами мощностью:

  • 4 МВА
  • 10 МВА
  • 25 МВА



ГОСТ 14695-80 (СТ СЭВ 1127-78) Подстанции трансформаторные комплектные мощностью от 25 до 2500 кВ·А на напряжение до 10 кВ. Общие технические условия

Классификация исполнений КТП:
Основные параметры КТП:

По мощности По производителю По двигателю По цене

Трансформаторная подстанция: назначение, классификация, технические параметры

Трансформаторная подстанция (ТП) — это электрическая подстанция, предназначенная для преобразования электрической энергии одного напряжения в энергию другого напряжения с помощью трансформаторов (определение согласно ГОСТ 24291-90). В народе данный правильный термин часто некорректно подменяют жаргоном “трансформаторная будка”.

Отдельно выделяют комплектные трансформаторные подстанции, которые соответствуют ГОСТ 14695-97 или ГОСТ 14695-80 и о которых дальше и пойдет речь в статье. Другими словами, в статье вы найдете информацию именно о комплектных трансформаторных подстанциях негерметизированных в металлических оболочках общего назначения на напряжение до 10 кВ, которые предназначены для приема, преобразования и распределения электроэнергии трехфазного переменного тока частоты 50 и 60 Гц, изготавливаемые для различных отраслей народного хозяйства и для экспорта.

Комплектная трансформаторная подстанция (КТП) — электрическая подстанция, состоящая из шкафов или блоков со встроенным в них трансформатором и другим оборудованием распределительного устройства, поставляемая в собранном или подготовленном для сборки виде (определение согласно ГОСТ 24291-90).

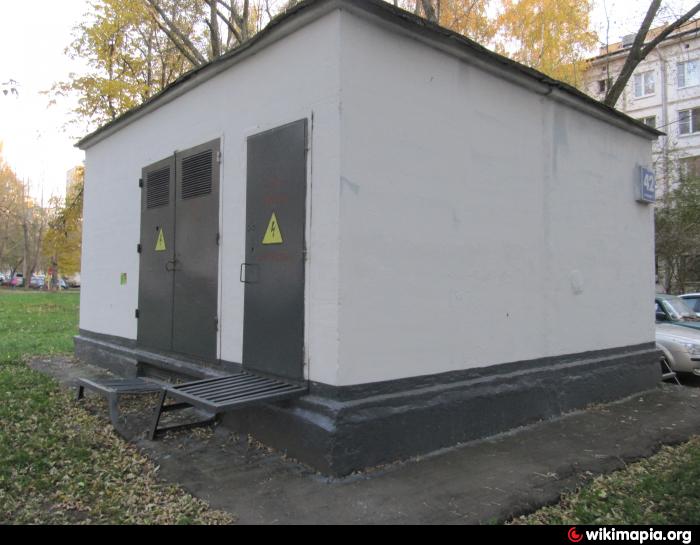

Рис. 1. Пример трансформаторной подстанции

Назначение

Если говорить простым и весьма упрощенным языком, то трансформаторные подстанции служат для приёма, преобразования и распределения электрической энергии. Любая электрическая подстанция имеет силовой трансформатор, служащий для преобразования напряжения, распределительные устройства и устройства автоматического управления и защиты.

Принимая высоковольтное напряжение сети 6-10 кВ, понижающая ТП преобразует его и передает потребителям – то есть нам. Приём и преобразование напряжения обеспечивает силовой трансформатор, с выхода которого к потребителю уходит трёхфазное переменное напряжение 0,4 кВ. Для питания домашнего однофазного электрооборудования используется один из трёх фазных проводников L1; L2; L3, а также нейтральный проводник N.

КТП часто используют как источники питания в системах распределения электроэнергии (см. рисунок 2 ниже). На рисунке 2 показана система распределения энергии, соответствующая типу заземления системы TN-C-S. В качестве источника питания (ПС) используется трансформаторная подстанция.

Рис. 2. Система распределения электроэнергии (TN-C-S) (1 – заземляющее устройство источника питания;
2- заземляющее устройство электроустановки здания;)

Классификация

Классификация исполнений КТП должна соответствовать указанной в таблице 1 и предусматриваться в технических условиях на конкретные типы КТП.

Признак классификации КТПИсполнение
По виду силового трансформатораС масляным трансформатором; с герметичным масляным трансформатором;
с трансформатором, заполненным негорючим жидким диэлектриком; с сухим трансформатором.
По способу выполнения нейтрали обмотки трансформатора на стороне низшего напряжения (НН)С глухозаземленной нейтралью;
с изолированной нейтралью.
По взаимному расположению частей КТПОднорядное, двухрядное.
По числу применяемых силовых трансформаторовС одним трансформатором;
с двумя и более трансформаторами.
По выполнению вводов в УВН1Кабельный, шинный, воздушный
По выполнению выводов из РУНН2Шинный, воздушный, кабельный (верхнее или нижнее расположение)
По виду климатического исполненияУ1; ХЛ1; УХЛ1; Т1; У3; Т3 по ГОСТ 15150, ГОСТ 15543. 1 и в сочетании категорий размещения для исполнений У и Т (смешанная установка):
1 – для УВН, шинопровода и силового трансформатора;
3 – для РУНН.
По степени защиты оболочкиПо ГОСТ 14254
По способу установки автоматических выключателейС выдвижными выключателями;
со стационарными выключателями.
По наличию коридора (тамбура) обслуживания в УБН и РУНН категории размещения 1Без коридора (тамбура) обслуживания;
с коридором (тамбуром) обслуживания.

Примечания к таблице 1 (согласно [2]):

  • 1) Устройство со стороны высшего напряжения (УВН): Негерметизированное устройство в металлической оболочке (или без оболочки для некоторых типов мачтовых КТП) со встроенными в него аппаратами для коммутации, управления и защиты (или без них – глухой ввод), служащее для приема электроэнергии и передачи ее по цепям, обусловленным схемой коммутации на стороне высшего напряжения трансформатора.
  • 2) Распределительное устройство со стороны низшего напряжения (РУНН): Устройство в металлической оболочке, служащее для распределения электроэнергии и состоящее из одного или нескольких шкафов со встроенными в них аппаратами для коммутации, управления, измерения и защиты.

Основные технические параметры

Основные параметры КТП должны соответствовать указанным в таблице 2.

Наименование параметраЗначение
Мощность силового трансформатора, кВ·А25; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500
Номинальное напряжение на стороне высшего напряжения (ВН), кВ6; 10
Наибольшее рабочее напряжение на стороне ВН, кВ7,2; 12
Номинальное линейное напряжение на стороне НН, кВ0,23; 0,4; 0,69
Номинальный ток сборных шин на стороне ВН, А6; 10; 16; 25; 40; 63; 100; 160; 250
Номинальный ток сборных шин на стороне НН, А63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000
Ток термической стойкости в течение 3 с на стороне ВН, кА4; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40
Ток электродинамической стойкости на стороне ВН, кА10; 16; 21; 26; 32; 41; 51; 64; 81; 102
Уровень изоляции по ГОСТ 1516. 1Нормальная изоляция;
облегченная изоляция.
Частота, Гц50; 60

Примечания к таблице 2 (согласно [2]):

  • 1) По заказу потребителя допускается исполнение КТП со временем протекания тока термической стойкости со стороны ВН 1 с.
  • 2) При частоте 60 Гц параметры КТП уточняются в технических условиях на конкретные типы КТП.
  • 3) По заказу потребителя допускаются исполнения КТП с другими значениями номинального напряжения на стороне НН, значения этого напряжения и параметры КТП должны уточняться в технических условиях на конкретные типы КТП.
  • 4) Значения токов термической и электродинамической стойкости на стороне НН должны указываться в технических условиях на конкретные типы КТП.

Номинальные токи вводов ВН и НН, а также сборных шин НН КТП, должны быть не менее номинальных токов силового трансформатора.

Сечение нейтральной шины в РУНН должно соответствовать 50 % номинального тока силового трансформатора. По заказу потребителя допускается применять нейтральные шины, соответствующие 70 % номинального тока.

В шкафах РУНН групповые ответвления от сборных шин к нескольким коммутационным аппаратам главной цепи должны выдерживать длительную нагрузку, равную сумме номинальных токов подключенных аппаратов, но не более номинального тока трансформатора. В технически обоснованных случаях допускается указанную нагрузку уменьшать до 70 % номинального тока.

Стойкость к токам короткого замыкания сборных шин РУНН и ответвлений от них в пределах КТП должна соответствовать стойкости к току короткого замыкания вводов со стороны НН трансформатора. Продолжительность тока термической стойкости – 1 с.

При установке на вводе НН КТП автоматического выключателя сборные шины и ответвления от них должны соответствовать термической и динамической стойкости выключателя, но не более стойкости к току короткого замыкания вводов со стороны НН силового трансформатора. Продолжительность действия тока термической стойкости должна быть равна времени верхнего значения срабатывания в зоне токов короткого замыкания выключателя.

Структура условного обозначения КТП

Рис. 3. Структура условного обозначения КТП

Пример условного обозначения типа КТП мощностью 400 кВ·А, класса напряжения 10 кВ, на номинальное напряжение на стороне НН 0,4 кВ, климатического исполнения ХЛ, категории размещения 1:

КТП-400/10/0,4 – ХЛ1

То же, двух трансформаторной КТП мощностью 1600 кВ·А, класса напряжения 6 кВ, на номинальное напряжение на стороне НН 0,69 кВ, климатического исполнения У, категории размещения 3:

2КТП-1600/6/0,69 – У3

То же, КТП мощностью 1000 кВ·А, класса напряжения 10 кВ, на номинальное напряжение на стороне НН 0,4 кВ, климатического исполнения У, категории размещения для вводного устройства со стороны высшего напряжения, шинопровода и трансформатора – 1, а распределительного устройства со стороны низшего напряжения – 3:

КТП-1000/10/0,4 – У1 (РУНН – У3)

В технических условиях на конкретные типы КТП допускается применять дополнительные буквенные обозначения после обозначения КТП, поясняющие тип или назначение КТП.

Список использованной литературы

  1. ГОСТ 24291-90
  2. ГОСТ 14695-97

Трансформаторная подстанция | Типы трансформаторных подстанций

Трансформаторная подстанция — это часть электроустановки, которая включает в себя заделку передающих или распределительных линий и распределительных устройств.



Содержание:

1. Что такое трансформаторная подстанция

2. Конструкция трансформаторной подстанции

3. Запрос на проектирование трансформаторной подстанции

4. 9 Типы трансформаторной подстанции0005

    4.1 Классификация трансформаторных подстанций по напряжению

    4.2 Классификация трансформаторных подстанций по положению в сети

    4.3 Классификация трансформаторных подстанций по назначению зарекомендовавшего себя производителя 5,02 90



1. Что такое трансформаторная подстанция?



Трансформаторная подстанция — это часть электроустановки, включающая окончание линий передачи или распределения и распределительное устройство. Он содержит один или несколько трансформаторов в качестве центральной части. Подстанция также обычно включает в себя все необходимые устройства для контроля и защиты электроэнергии и самой себя.

Трансформаторная подстанция сверхвысокого напряжения



Трансформаторные подстанции преобразуют напряжение с высокого на низкий или наоборот, или выполняют любую из нескольких других важных функций. Перед использованием электроэнергия может проходить через несколько трансформаторных подстанций с разными уровнями напряжения. Трансформаторная подстанция включает в себя трансформаторы для изменения уровней напряжения между высоким напряжением передачи и более низким напряжением распределения или при соединении двух разных напряжений передачи.





Существует много типов подстанций, каждый тип подстанции имеет различные конструктивные особенности, но все подстанции включают следующие части:



  • Трансформаторы

  • Система сборных шин, изолирующий нож

  • Система молниезащиты

  • Электрическая система индивидуального пользования

  • Рабочая зона

  • Зона распространения





Трансформаторная подстанция при проектировании должна удовлетворять следующим требованиям:

  1. Обеспечение качества электроэнергии: Определить центр нагрузки и местонахождение подстанции таким образом, чтобы трансформаторная подстанция располагалась в центре нагрузки для экономии линий, ограничения падения напряжения и потери электросети.

  2. Инвестиционные затраты не потрачены впустую

  3. Безопасность для людей и оборудования: Обеспечение промышленной эстетики вблизи электросети и обеспечение коридора электробезопасности линии. Кроме того, для обеспечения безопасности местного населения в месте расположения трансформаторной подстанции расположение трансформаторной подстанции не повлияет на работу завода и другие работы.

  4. Трансформаторная подстанция при проектировании должна иметь удобную для эксплуатации и ремонта конструкцию.



4.1 Классификация трансформаторных подстанций по напряжению



Трансформаторные подстанции классифицируются по напряжению четырех типов:

  • Высокое напряжение: Трансформаторные подстанции напряжением 66кВ, 110кВ, 220кВ и 500кВ
  • Среднее напряжение: Включая трансформаторные подстанции напряжением 6 кВ, 10 кВ, 15 кВ, 22 кВ и 35 кВ
  • Низкое напряжение: Трансформаторные подстанции с меньшим напряжением, как правило, 0,4 кВ и 0,2 кВ

    •

    4. 2 Классификация трансформаторных подстанций по положению в сети



    а. Промежуточная трансформаторная подстанция



    Трансформаторная подстанция, которая получает электроэнергию напряжением 110В — 220В и затем преобразует ее в напряжение 22кВ — 35кВ. Эти подстанции обычно располагаются на открытом воздухе из-за их огромной мощности. Трансформаторы и защитные выключатели тоже не маленькие по габаритам.



    б. РП



    РП получает электроэнергию от промежуточной трансформаторной подстанции и преобразует электроэнергию 22кВ — 35кВ в 0,4кВ — 0,22кВ. Это обычная трансформаторная подстанция, используемая в низковольтной сети гражданских зданий или заводов, но наиболее распространенной является подстанция 22/0,4кВ во Вьетнаме, а в других странах она различается.



    Типы распределительных подстанций: подвесная станция, портальная станция, наземная станция, закрытая станция (закрытая станция напряжения) и киосная станция. Эти типы имеют одинаковые задачи, но в зависимости от окружающей среды, топографических характеристик, эстетики и инвестиционных затрат выбирают правильную станцию.

    Подстанция опорная

    Портальная трансформаторная подстанция

    • Системы заземляющих подстанций: обычно встречаются в местах с пересеченной местностью, на землях в сельской местности, на малых и средних предприятиях и в учреждениях. Особенности наземной станции — это оборудование высокого давления, размещенное на колоннах, внутренние распределительные шкафы низкого давления и трансформаторы, часто размещаемые на наземных цементных платформах. Вокруг станции огорожен забор для обеспечения безопасности людей.

    Изображение подстанции MBT мощностью 1250 кВА в Хайфоне

    • Внутренняя подстанция: Тип подстанции, трансформаторы и электрооборудование которой устанавливаются внутри помещений. На каждой станции будет 3 помещения, включая помещение высокого напряжения, помещение среднего напряжения и помещение низкого напряжения. Эта станция обычно используется в местах с высокой плотностью населения, таких как городские районы и новые жилые районы, для обеспечения эстетики и безопасности пользователей.

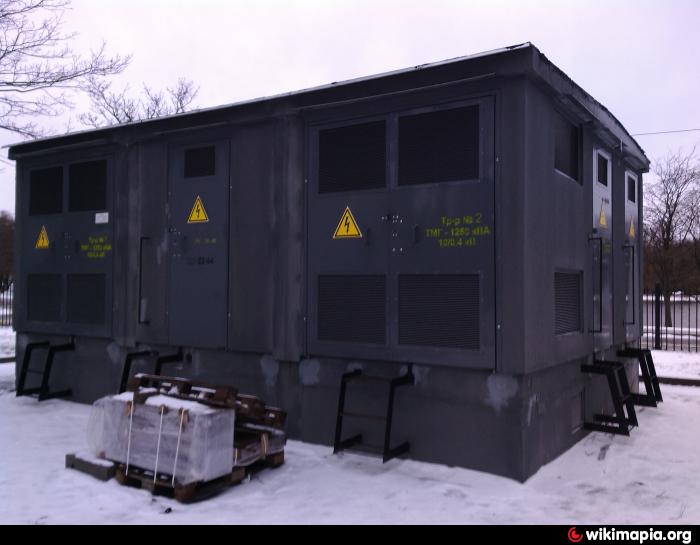

    Закрытая трансформаторная подстанция МБТ

    • Киосковая подстанция: подстанция напряжения, изготовленная и установленная в полностью закрытом металлическом каркасе. Этот тип станции имеет 3 отсека: отсек среднего напряжения, отсек низкого напряжения и трансформаторный отсек. Эта подстанция напряжения широко используется в электрических системах среднего напряжения в промышленности, жилых районах и высотных зданиях.

    Киосковая подстанция МБТ

    4.3 Классификация трансформаторных подстанций по назначению



    а. Трансформаторная подстанция наружной установки



    Подстанции наружной установки представляют собой промежуточные трансформаторные подстанции большой мощности, трансформаторы и станционное оборудование имеют довольно большие размеры, поэтому для строительства подстанции требуется большая площадь. Однако при строительстве этих трансформаторных подстанций на открытом воздухе возникает ряд недостатков, которые видны в первую очередь, вызывающие потерю эстетики, не подходящие для городских территорий, обслуживающих в основном заводы. Промышленные заводы или производственные площади нуждаются в больших мощностях электроэнергии.



    б. Закрытая трансформаторная подстанция



    Закрытая подстанция сегодня является наиболее часто используемой подстанцией, поскольку она подходит для строительства и электроснабжения в густонаселенных городских районах без ущерба для эстетики при подходящих размерах. Можно разместить в закрытом доме, чтобы обеспечить безопасность окружающих. Существует 2 типа внутренних подстанций, включая закрытые станции и станции ГИС.







    MBT Акционерное общество «Электрооборудование» специализируется на производстве и монтаже всех типов трансформаторных подстанций, предоставляя полный спектр решений для подстанций от трансформаторов до электрических шкафов, удовлетворяя все потребности клиентов и пользуясь доверием клиентов.



    Клиенты, у которых есть потребность в подстанциях, а также в трансформаторах и электрических шкафах, немедленно свяжитесь с нами по телефону +84 913 006 538 или напишите по электронной почте: [email protected] для бесплатной консультации и поддержки и получения наиболее льготного предложения.

    Что такое трансформаторная подстанция? (с изображением)

    `;

    М. Макги

    Трансформаторная подстанция — это место, где электроэнергия преобразуется из общей мощности в местную или наоборот. Эти унылые серые станции расположены в центре множества электрических проводов, как наземных, так и подземных. Как правило, они содержат различное электрооборудование и закрытые системы. Это оборудование преобразует электрический ток, чтобы позволить ему продолжать движение через общую энергосистему или поступать в местную сеть, где он поступает к потребителям.

    В прежние времена электричество не было в общенациональной сети; одна компания владела и обслуживала все линии в районе. В то время существовали электростанции, которые вырабатывали электроэнергию, и подстанции, которые преобразовывали ее для использования. Термин «подстанция» относился к тому факту, что трансформаторная станция была подключена к одной главной станции. При современной электросети к одной трансформаторной подстанции можно подключить несколько электростанций, но название осталось прежним.

    Когда электростанция вырабатывает электроэнергию, она выходит в форме, которую не могут использовать большинство электрических устройств. Этот формат мощности, часто называемый объемной мощностью, отлично подходит для движения тока, но не более того. Массовая мощность перемещается по высоковольтным линиям электропередачи и поступает на трансформаторную подстанцию. Эти станции преобразуют объемную мощность в премиальную мощность и отправляют ее в дома и на предприятия.

    В дополнение к преобразованию энергии для местного использования, трансформаторная подстанция будет отправлять большую часть энергии обратно в систему. Поскольку электроэнергию такого типа практически невозможно хранить, трансформатор забирает избыточную мощность из локальной системы и преобразует ее обратно в объемную мощность. Кроме того, всякий раз, когда в локальной системе будет достаточно мощности, трансформаторная подстанция будет отправлять всю полученную мощность обратно в сеть.

    Не все трансформаторные подстанции имеют одинаковые возможности. Некоторые могут преобразовывать энергию только для местного использования, в то время как другие могут только ретранслировать энергию. Это позволяет энергетической компании сократить количество оборудования в одном месте и уменьшить вероятность того, что одна авария нарушит работу всей местной системы.

    Помимо основных функций трансформаторной подстанции, описанных выше, некоторые станции имеют специальные специализированные функции. Коллекторные подстанции подключаются к системе выработки электроэнергии, которая зависит от спорадических или неравномерных факторов, таких как энергия ветра или воды. Эти станции берут энергию, вырабатываемую в этих системах, и преобразуют ее для передачи больших объемов электроэнергии.

    Железнодорожные подстанции потребляют большую часть энергии и используют ее для питания метро, ​​монорельсов и других электрических систем для передвижения людей. Энергия, используемая этими большими машинами, намного ближе к форме, передаваемой в больших количествах, поэтому они используют свою собственную подстанцию, а не местную сеть. Эти трансформаторные подстанции действуют так же, как и стандартные.

    Какие существуют типы электрических трансформаторных подстанций?

    Трансформаторные подстанции являются ключевым элементом любой электроэнергетической системы и сердцем передающей сети. В основном его можно разделить на четыре секции, такие как повышающая подстанция, подстанция первичной сети, вторичная подстанция и распределительная подстанция. Вы можете узнать больше об этой классификации ниже.

    Трансформатор энергосистемы рассчитан на изменяющийся уровень напряжения, и, поскольку трансформаторы являются ключевым элементом такой сетевой подстанции, они известны как трансформаторные подстанции.

    Трансформаторную подстанцию ​​также можно классифицировать следующим образом.

    1. Повышающая подстанция
    2. Первичная сетевая подстанция
    3. Вторичная подстанция
    4. Распределительная подстанция

    Для лучшего понимания вышеперечисленные типы трансформаторных подстанций были описаны далее следующим образом.

    Подстанции Step Up Трансформаторные подстанции:

    Подстанции такого типа можно увидеть на электростанциях, и основное назначение подстанций такого типа — повышение уровня напряжения.

    Таким образом, напряжение выработки электроэнергии 11 кВ увеличивается до 220 кВ или 132 кВ для согласования с сетью передачи.

    Обычно повышающие подстанции являются наружными и размещаются внутри или вблизи помещений электростанции.

    Подъем означает увеличение, поэтому в трансформаторах этого типа напряжение увеличивается для уменьшения потерь на длинных линиях электропередачи.

    Большинство повышающих трансформаторов было расположено рядом с генерирующей станцией, что помогает обеспечивать подачу и передачу.

    Первичная сетевая подстанция:

    Первичная подстанция является сердцем передающей сети, в ней напряжение увеличивается на 220 кВ от подстанции, понижается или снижается до 66 кВ (эти уровни напряжения могут меняться в зависимости от страны и у разных поставщиков услуг). слишком).

    Трехфазная передача электроэнергии 220 кВ, чем трехпроводная, пересекается с опорой передачи, и большинство первичных опорных подстанций были наружного типа.

    Первичная подстанция расположена по всей стране путем подключения к передающей сети.

    Основное назначение трансформаторов, расположенных на первичной подстанции, — распределять электроэнергию по всему региону.

    Вторичная подстанция:

    Большинство вторичных подстанций располагалось в стратегической зоне городской черты.

    На этой вторичной подстанции мощность 33 кВ, которая передается от первичной подстанции, снижается до 11 кВ, поэтому этот уровень напряжения может эффективно распределяться по другим областям.

    Иногда крупные промышленные компании, высотные здания получают такие источники питания напрямую из-за огромного спроса на электроэнергию.

    Большинство подстанций вторичного типа относятся к категории внутренних.

    Обычно электроснабжение трансформаторов вторичных подстанций поступает от сетевой подстанции и обеспечивает питание распределительных подстанций.

    Распределительная подстанция:

    Большинство распределительных подстанций располагались вблизи концов потребителей.

    В трансформаторах данного типа мощность 11 кВ понижается до 400 В, трехфазное, четырехпроводное питание потребителей.

    Напряжение между фазами составляет 400 В, а напряжение между фазой и нейтралью составляет 230 В.

    Большинство распределительных трансформаторов относятся к категории наружных, и большинство этих передач монтируются на опорах.

    Таким образом, расположение или классификация трансформаторной подстанции в основном обусловлены ее уровнями напряжения.

    Помимо повышающей подстанции, почти все подстанции снижают напряжение передачи по схеме «звезда» с 220 кВ до 230 В или 400 В различные уровни напряжения.

    Таким образом, станция генерации к центрам нагрузки осуществляется через проводники башни, изоляторы, различные компоненты играют важную роль.

    Таким образом, передача осуществляется от подстанции к распределительной подстанции, а от локального распределения высоковольтные подстанции формируют следующую важную роль повышения или понижения напряжения от передачи к распределению. Это составляет важную часть сети передачи и распределения.

    Вывод:

    Итак, прочитав эту статью, вы сможете разобраться в типах трансформаторных подстанций, которые используют в электротехнической промышленности. Здесь трансформаторы в основном можно разделить на повышающие и понижающие трансформаторы. В частности, повышающие трансформаторы используются рядом с генерирующими станциями для повышения уровня напряжения в соответствии с передающими сетями. Тогда большая часть понижающих трансформаторов используется для передающих и распределительных сетей. В сети передачи используются первичные подстанции (сетевая подстанция), а для распределительной сети используются вторичные подстанции и распределительные подстанции.





    Электрические подстанции, трансформаторы, безопасность линий электропередач

    К сожалению, ваш браузер не поддерживает JavaScript или JavaScript отключен

    Как включить JavaScript

    . Навигация. Как оплатить счет Настройка автоматической оплаты счетов Как работают депозиты Платежные решения и поддержка Оплата счета кредитной картой Ресурсы финансовой поддержки

    Понимание вашего счета

    Ответы на ваши вопросы о высоких счетах

    Скидка на электроэнергию Альберты

    Товары и услуги

    Вода

    Вода Тарифы, правила и условия Доставка воды к вам Заправочные станции для грузовиков Качество воды Применение расхода воды, сточных вод и дренажа Водоснабжение коммерческой недвижимости Водоснабжение для строителей и девелоперов Высокий расход воды Защита нашей воды: план EPCOR по защите исходной воды Разрешение на эксплуатацию

    Дренаж

    Наводнение и предотвращение наводнений EPCOR Дренаж Служба поддержки клиентов Тарифы, правила и условия Применение расхода воды, сточных вод и дренажа Канализационные соединения для строителей и девелоперов Проблемы поверхностного дренажа Проблемы с ловушкой и крышкой люка Защита от наводнений

    Мощность

    Зарегистрироваться Понимание опции регулируемой ставки Тарифы, сборы и тарифы Условия и положения Поставка по умолчанию Информация о арендодателе Услуги, которые мы предоставляем Нормы поведения Подключение к электросети для строителей и девелоперов Генерация собственной энергии Услуги по испытанию высокого напряжения Испытательная установка высокого напряжения

    Новые связи для строителей и девелоперов

    Инфраструктура

    Проекты в вашем районе Проект Ardenode ГСЧ

    Encor от EPCOR для вашего дома

    Подпишитесь на тарифные планы Encor Energy Encor by EPCOR Энергетические планы и тарифы Тарифы на электроэнергию Encor Планы и тарифы Encor Natural Gas Щебет Зеленая Энергия Ваш Encor Bill Продлите свой энергетический контракт Движущийся? Перенесите свои услуги Encor Зеленые советы, хитрости и гаджеты Откройте для себя отличия Encor от EPCOR Акции и льготы Encor Скидки правительства Альберты

    Encor от EPCOR для вашего бизнеса

    Планы Encor для коммерческого бизнеса Ваш бизнес является локальным. Как и наши энергетические планы. Планы Encor для малого бизнеса Умные устройства для трансформации вашего бизнеса

    Развитие инфраструктуры

    ЭПКОР Технологии Инк. Инфраструктурные партнерские решения

    Отключения и безопасность

    Отключения

    Текущие сбои и оповещения Как мы реагируем на сбои Готовность к сбоям и их предотвращение После сбоя

    Безопасность

    Безопасность дома Безопасность на работе Безопасность по соседству

    Что делать в чрезвычайной ситуации

    Контакты по линиям электропередачи и оборудованию Сбитые линии электропередач

    Изучайте и исследуйте

    Ценность воды

    Вода — это другой мир Вода дома Вода — ваш будильник Защита нашей воды: план EPCOR по защите исходной воды Всемирный день воды

    Эффективность и сохранение

    Внутри вашего дома Вне вашего дома Энергетические программы

    Как это работает

    Счетчики

    О нашей дренажной системе

    Причины канализационных резервных копий Штормовая канализация Санитарная канализация Комбинированная канализационная система Эдмонтона Канализационные насосы Источники запаха канализации

    Образовательные ресурсы

    Для класса и дома Туры по водоснабжению и очистке сточных вод

    Река Северный Саскачеван

    Развенчаны 5 речных мифов Советы по безопасности на реке От реки до крана: ответы на ваши вопросы о воде Что делать, когда река высокая Стакан саска

    Планирование будущего нашей электросети

    Сезонное техническое обслуживание дома

    Жиры, масла и смазки: хранить, не выливать

    О компании EPCOR

    Карьера

    Поиск работы Работа в ЭПКОР Советы по применению и настройка профиля Карьера в EPCOR Студенты и недавние выпускники Работа в EPCOR в Техасе

    Новости и объявления

    Информационные бюллетени для клиентов Уведомления для клиентов Наш ответ на COVID-19: для клиентов из Канады Наши истории

    Инвестиции в сообщества

    Фонд сердца и души Благотворительные пожертвования Спонсорство в Эдмонтоне Наши партнеры Волонтерство Спонсорство за пределами Эдмонтона

    Работа с EPCOR

    Подрядчики и поставщики Розничные торговцы электроэнергией Возможности для торгов

    Кто мы и чем занимаемся

    О нашей компании Видение, ценности и цель Корпоративное управление Окружающая среда и изменение климата Здоровье и безопасность Участие и поддержка сообщества Наши люди Обслуживание наших клиентов Отчетность об устойчивом развитии Долгосрочный план

    Communities

    Canada

    1. Alberta
      1. Canmore
      2. Chestermere
      3. Edmonton
      4. Kananaskis
      5. Strathmore
    2. British Columbia
      1. French Creek
    3. Ontario
      1. Aylmer
      2. Коллингвуд
      3. Кинкардин
    4. Саскачеван
      1. Регина

    США

    1. Аризона
    2. Нью-Мексико
    3. Техас
      1. Большой Северо-Западный Хьюстон
      2. Столичный район Остина
      3. Столичный регион Остин

      4. 7+ЧАВО О ТРАНСФОРМАТЕ ПОДСТАНЦИИ

        Трансформаторы для подстанций существуют уже несколько десятилетий, и наиболее распространенным их типом являются трансформаторы распределительных подстанций. В этой статье DAELIM, один из ведущих мировых производителей трансформаторов для подстанций, предоставит вам подробную информацию о номинальных характеристиках трансформаторов подстанций, схемах трансформаторов подстанций, мощности трансформаторов подстанций и многом другом.

        Крайне важно, чтобы потребители изучили эти элементы, чтобы принять четкое решение о покупке трансформатора подстанции. Есть несколько характеристик, которые вы должны изучить, прежде чем приступить к изучению трансформаторов подстанции.

        Например, поскольку вы узнаете, что такое трансформаторы распределительной подстанции, очень важно, чтобы вы сначала поняли, что такое распределительные трансформаторы, чтобы вы могли легко понять характеристики и компоненты трансформаторов распределительной подстанции.

        Миниподстанция и миниатюрная подстанция 630 кВА

        Трансформатор, устанавливаемый на плите

        Мы можем предоставить вам однофазный и трехфазный трансформатор, устанавливаемый на плите

        Получить последнее предложение

        Трансформатор сухого типа

        Тип: литая смола; Номинальная мощность: до 25 МВА; Номинальное напряжение: до 36 кВ;

        Получить последнее предложение

        Полюсный трансформатор

        TypeCSP type Частота: 50/60 Гц; Номинальная мощность: 5~167 ква

        Получить последнюю цитату

        Сухой трансформатор

        Частота: 50/60 Гц Номинальное напряжение: 10кв, 20кв, 30кв Номинальная мощность: 400~2500ква

        Получить последнюю цитату

        ПОДСТАНЦИЯ ТРАНСФОРМАТОР: Полное руководство по часто задаваемым вопросам

        Что такое распределительный трансформатор?

        Распределительный трансформатор — это в основном сервисный трансформатор, который обеспечивает электричеством дома и другие здания, обеспечивая конечное преобразование напряжения в системе распределения электроэнергии. Распределительные трансформаторы также могут понижать напряжение, используемое в распределительных линиях. Целью этого является удовлетворение потребностей потребителей.

        Конечно, он также обладает рядом других особенностей, поэтому неудивительно видеть распределительные трансформаторы в системах передачи для целей распределения электроэнергии, поскольку он также имеет самую высокую мощность или вольт-амперные номиналы.

        Номинальная мощность трансформатора подстанции определяется типом охлаждающей среды, используемой трансформатором подстанции. Это либо сжатый воздух (нагнетаемый воздух), либо трансформаторное масло (минеральное масло).

        Трансформаторы, в которых используется воздух под давлением или принудительный воздух, называются трансформаторами сухого типа. С другой стороны, трансформаторы, в которых используется масло или минеральное масло, называются масляными трансформаторами. Каждый из которых имеет свои преимущества и недостатки.

        Полное руководство по высоковольтным распределительным трансформаторам

        Трансформатор сухого типа масляные трансформаторы

        Как работают распределительные трансформаторы?

        Принцип работы распределительных трансформаторов аналогичен схеме трансформатора подстанции. Основной принцип работы трансформатора основан на взаимной индуктивности между двумя цепями, в которых он связан магнитным потоком.

        В случае, когда цепь второй катушки замкнута, можно ожидать, что в ней все еще будет протекать ток, и это заставляет электрическую энергию передаваться по законам магнетизма от первой катушки к ее вторичной катушке.

        Решение для распределительных трансформаторов для предприятий по производству бумаги

        Каковы общие области применения распределительных трансформаторов?

        Как правило, распределительные трансформаторы, такие как трансформаторы распределительных подстанций, способны за считанные секунды преобразовывать электроэнергию высокого напряжения в электроэнергию низкого напряжения для использования потребителями (например, в домах и других учреждениях). электроэнергию для крупных производств с меньшим напряжением до 33 кВ и от 440 В до 220 В для общебытовых нужд.

        Выбор распределительного трансформатора для офисного здания

        Какие существуют типы распределительных трансформаторов?

        Прежде чем вы узнаете, что такое трансформатор распределительной подстанции, настоятельно рекомендуется сначала ознакомиться с другими распределительными трансформаторами. Это еще одна поправка, чтобы облегчить вам понимание.

        Выбор главного трансформатора 500 кВ на ГЭС

        Однофазные распределительные трансформаторы

        Однофазные трансформаторы в основном используются в тех случаях, когда не требуется трехфазный источник. Этот тип трансформатора обычно используется для ремонта воздушных линий электропередач. Наиболее распространенным сценарием будут бытовые дела.

        Этот тип трансформатора также используется в коммерческих нагрузках, силовых установках, промышленном освещении и многом другом. Однако для приложений с трехфазным источником для успешной работы необходим трехфазный распределительный трансформатор.

        Электрический опорный трансформатор | Однофазный трансформатор

        Трансформаторы на опоре

        Трехфазные распределительные трансформаторы

        Говоря о трехфазных распределительных трансформаторах, это в основном трансформаторы, которые передают электроэнергию от основных распределительных сетей к пользователю распределения, который использует ее меньше. Это означает, что трансформатор пропускает ток во вторичный распределительный шкаф, который снижает первичную составляющую напряжения.

        Этот тип трансформатора с трехфазной сетью уменьшает источник напряжения для первичной сети, чтобы удовлетворить требования или потребности пользователя.

        Используемое при этом напряжение часто изменяется. Причем для потребителей жилых и коммерческих помещений она может быть разной, так как эти электрические устройства работают на уровне номиналов частоты и напряжения. Это соответствует стандартам разных стран.

        Таким образом, одним из основных различий между однофазными распределительными трансформаторами и трехфазными распределительными трансформаторами является применение в жилых помещениях и прокладка, используемая в первичных подземных сетях.

        Трехобмоточный трансформатор | Трехфазный трансформатор

        Установленные трансформаторы

        Существует два распространенных типа устанавливаемых на подушке трансформаторов, которые обычно можно увидеть в общественных местах: это трансформатор, устанавливаемый на земле, и трансформатор, монтируемый на опоре. Эти двое — знаменитые трансформеры, которых безопасно выставлять напоказ на публике. Однако у них нет одинаковых функций.

        Но, как правило, накладные трансформаторы состоят из металлического корпуса и устанавливаются там, где недостаточно места. Для трансформаторов, устанавливаемых на опорах, это просто не так, поскольку они могут быть установлены на опорах электросети.

        В принципе, эти устройства могут использоваться с линиями распределения электроэнергии на воздушной линии электропередач для снижения первичного напряжения с целью обеспечения потребителей электроэнергией,

        Один из этих смонтированных трансформаторов может фактически обслуживать несколько домов или зданий. Подвести электричество к отдельному зданию или дому не проблема. Но для крупных предприятий, таких как промышленные здания или фабрики, лучше всего подходит трансформатор другого типа.

        Эти трансформаторы могут быть сконструированы и защищены от коррозионно-активных элементов, которые могут представлять угрозу для обычных трансформаторов. Поскольку они открыты для публики, это означает, что внешние факторы, такие как неблагоприятная погода, животные, пешеходы и т. д., могут легко помешать работе трансформатора.

        11+Вопросы и ответы о навесном трансформаторе

        Что такое трансформатор подстанции?

        Теперь, когда вы познакомились с некоторыми типами распределительных трансформаторов, вам больше не будет трудно понять, что такое трансформаторы подстанции.

        Начнем с того, что трансформаторы подстанций обычно используются с подстанциями под открытым небом. Более того, они имеют высокие характеристики, обычно от 750 до 5000 кВА или киловольт-ампер (для однофазных устройств) и от 750 до 25 000 кВА для трехфазных устройств.

        Трансформаторы высокого напряжения также могут понижать напряжение. Например, 220кВ ушло или уменьшилось до 10кВ.

        14+FAQ О НАЗЕМНЫХ ТРАНСФОРМАТОРАХ

        Схема трансформатора подстанции

        Когда дело доходит до схемы трансформатора подстанции, трансформаторы подстанции в основном также следуют эмпирическому правилу трансформаторов в целом. Трансформаторы обычно классифицируются как пассивное электрическое устройство, которое передает электричество или электрическую энергию от цепи к цепи посредством процесса электромагнитной индукции.

        Схема трансформатора подстанции обычно используется для увеличения или уменьшения уровней напряжения между цепями.

        Выбор главного трансформатора распределения электроэнергии в проекте подстанции 110 кВ

        Обмотка трансформатора 10 кВ

        Номинальные характеристики трансформаторов подстанций

        Для номинальных характеристик трансформаторов подстанций существует множество номинальных характеристик, поскольку в настоящее время доступно множество трансформаторов подстанций с различными номиналами. Это может зависеть от производителей трансформаторов подстанций, если они добавят или уменьшат номинальные характеристики традиционных трансформаторов подстанций.

        Выбор главного трансформатора распределения электроэнергии в проекте подстанции 110 кВ

        Мощность трансформатора подстанции

        То же самое относится и к мощности трансформатора подстанции, поскольку производители трансформаторов подстанции могут ослабить или изменить этот аспект трансформатора подстанции. Типичный трансформатор подстанции обычно имеет мощность где-то между 69-13 кВ и 20 МВА.

        Это означает, что первичное напряжение обычно составляет около 69 кВ. С другой стороны, вторичное напряжение будет около 13 кВ. Трансформаторная мощность подстанции имеет номинальную мощность 20 МВА или 20 000 кВА.

        Выбор и расчет мощности трансформаторов, используемых на подстанциях

        Соединения

        Соединения трансформаторов подстанции показывают, как три фазы обмотки трансформатора связаны друг с другом. В основном есть два соединения обмоток: треугольник, в котором конец каждой фазной обмотки соединен с началом следующей фазы, и звезда, соединяющая два конца каждой фазы, соединены друг с другом.

        Обычно трансформаторы подстанции соединяются треугольником со стороны высокого напряжения и звездой со стороны низкого напряжения. Соединение треугольником также изолирует две системы, когда речь идет о пространстве для гармоник.

        Однако они не являются предпочтительными для системы. Соединение звездой на другом создало удобную нейтральную точку для соединения с землей.

        Режим подключения рабочей обмотки трехфазного трансформатора

        Регулирование напряжения

        Указывает на то, что трансформатор способен изменять напряжение на стороне низкого напряжения для поддержания номинального напряжения в точках обслуживания клиентов. Напряжение в точках обслуживания клиентов может колебаться в результате либо колебаний напряжения первичной сети, либо чрезмерного падения напряжения из-за высокого тока нагрузки.

        Отводы трансформатора эффективно изменяют коэффициент трансформации и позволяют регулировать напряжение на 10–15 % с шагом 1,75–2,5 % на отвод. Переключение ступеней трансформатора может быть ручным или автоматическим.

        Однако только устройства РПН могут работать автоматически.

        Что такое трансформатор распределительной подстанции?

        Теперь, когда вы знаете основы трансформаторов подстанций, пришло время перейти к тому, что такое трансформаторы распределительных подстанций.

        Во-первых, трансформаторы распределительных подстанций — это трансформаторы, которые обычно работают при уровне напряжения 2,4–34,5 кВ. Кроме того, трансформаторы распределительных подстанций поставляют электрическую энергию или электроэнергию непосредственно бытовым потребителям. Для промышленных потребителей это также возможно.

        Распределительные фидеры также транспортируют энергию от распределительных подстанций с целью доставки ее в дома потребителей. По сути, эти фидеры способны обслуживать несколько зданий или заведений.

        В случае помещения потребителя трансформатор распределительной подстанции будет отвечать за преобразование напряжения в напряжение рабочего уровня, которое непосредственно используется в домашних хозяйствах и промышленных предприятиях, которые обычно рассчитаны на напряжение от 110 вольт до 600 вольт.

        Трансформатор подстанции

        Линия питания

        Когда дело доходит до линии питания трансформатора распределительной подстанции, трансформатор распределительной подстанции в основном подключается к подсистеме передачи с одной линией питания. Это называется «первичный фидер».

        Однако имейте в виду, что трансформаторы распределительных подстанций обычно питаются двумя или более линиями питания. Целью этого является повышение надежности источника питания в случае случайного отключения линии питания.

        Эти питающие линии подключаются к трансформатору подстанции через разъединители высокого напряжения. Это делается для предотвращения изолирования линий от подстанции для проведения технического обслуживания или любых ремонтных работ.

        Номинальная мощность

        Номинальная мощность трансформатора подстанции обычно выражается в киловольт-амперах или кВА. Но их можно выразить и в МВА, что означает мегавольт-ампер. Это в основном указывает количество энергии, которое может быть, когда есть процесс передачи через трансформатор. 9Трансформаторы подстанции 0005

        обычно имеют мощность от 3 кВА до 25 МВА.

        Номинальное напряжение

        Номинальное напряжение отличается от номинальной мощности и определяется уровнями напряжения передачи и распределения, к которым подключен трансформатор. Кроме того, существуют напряжения, которые также регулируются применимыми стандартами.

        Это одна из причин, по которой производители трансформаторов подстанций указывают номинальное напряжение

        Номинальное напряжение определяет требования к конструкции и изоляции трансформатора. Это необходимо для того, чтобы трансформатор мог выдерживать номинальное напряжение или выше во время работы системы.

        Охлаждающая среда

        Что касается охлаждающей среды, как уже упоминалось, трансформаторы могут использовать две возможные охлаждающие среды: минеральное масло и сжатый воздух.

        Охлаждающая среда в основном определяет номинальную мощность трансформатора, а также уровень температуры, который он может выдерживать при пиковых нагрузках. Рейтинг трансформатора включает в себя характеристики самоохлаждения при определенных температурах во время работы.

        Заключительные мысли

        Трансформаторы подстанции — это превосходные электрические устройства, представляющие собой комбинацию подстанции и распределительного трансформатора. По сути, они способны делать то, что делают подстанции и распределительные сети.

        Это означает, что если ваша цель или проект требуют распределительных операций, то трансформатор подстанции — отличный выбор.

        Однако, если у вас есть какие-либо вопросы или разъяснения по трансформаторам для подстанций, лучше всего сначала связаться с командой профессионалов DAELIM, прежде чем принимать решение о покупке. Это делается для того, чтобы убедиться, что вы получаете правильный тип трансформатора для вашего проекта или использования.

        О Bin Dong

        Здравствуйте, я Бин, генеральный директор Daelim, ведущего производителя трансформаторов. Как эксперт, я рад поделиться с вами своим опытом работы с трансформаторами. Я считаю, что наша профессиональная команда всегда может предоставить вам высококачественный сервис, и мы готовы предоставить вам комплексное решение. Если у вас возникли проблемы при поиске оборудования, вам нужно сообщить нам об этом.

        Нажмите здесь

        Трансформатор подстанции по индивидуальному заказу

        Если вам нужно найти больше, чем просто существующие трансформаторы, сервисный центр трансформаторов Daelim может помочь вам спроектировать и произвести распределительные трансформаторы, отвечающие вашим уникальным потребностям.

        У нас есть собственная фабрика и профессиональная команда инженеров, которые могут разработать и изменить требования к применению в соответствии со всеми вашими условиями.

        Загрузить ресурс

        ЭЛЕКТРИЧЕСКИЙ, С ДВИГАТЕЛЕМ— ДЭЛИМ БЕЛЕФИК

        7+FAQ О СИЛОВОМ ТРАНСФОРМАТОРЕ НА ПОДСТАНЦИИ

        Какие существуют типы трансформаторов?

        Во-первых, трансформаторы можно разделить на несколько семейств, и это сильно зависит от их назначения, конструкции и использования. Бывают даже случаи, когда этот способ категоризации смешивается друг с другом. Например, некоторые трансформаторы могут быть одновременно и трехфазными, и повышающими трансформаторами.

        Тем не менее, приведенные ниже классификации обычно соответствуют международным стандартам.

        Повышающие трансформаторы

        Повышающие трансформаторы — это трансформаторы, которые в основном преобразуют низкое напряжение (НН) и большой ток с первичной обмотки трансформатора в высокое напряжение (ВН) и низкое значение тока на вторичной стороне трансформатора. трансформатор.

        Другими словами, повышающие трансформаторы используются для повышения первичного напряжения до вторичного.

        10+ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАСТРОИТЕЛЬНОМ ТРАНСФОРМАТОРЕ ГЕНЕРАТОРА

        Повышающий трансформатор Понижающие трансформаторы

        Понижающие трансформаторы

        С другой стороны, понижающие трансформаторы — это трансформаторы, которые преобразуют низкое напряжение и большой ток из первичной обмотки в высоковольтную и маломощную на вторичной стороне трансформатора.

        Проще говоря, понижающие трансформаторы используются для понижения первичного напряжения до вторичного, что является полной противоположностью повышающих трансформаторов. Силовой трансформатор на подстанции может иметь возможность как повышать, так и понижать уровни напряжения. Однако это сильно зависит от ситуации и назначения силового трансформатора на подстанции.

        Перечень моделей трансформаторов сухого типа

        Трехфазные трансформаторы

        Трехфазные трансформаторы, такие как некоторые силовые трансформаторы DAELIM, обычно используются в проектах с трехфазной энергосистемой, поскольку это более рентабельно по сравнению с однофазными трансформаторами.

        Что касается размера, важно использовать группу из трех однофазных трансформаторов, так как транспортировать одно из этих электрических устройств намного проще.

        Общие сведения о трехфазном трансформаторе Live Front с монтажом на подушке

        трехфазный трансформатор с монтажом на подушке однофазный трансформатор на подушке

        Однофазные трансформаторы

        Когда речь идет об однофазных трансформаторах, этот тип трансформатора в основном использует однофазный переменный или переменный ток. Однофазные трансформаторы DAELIM сильно зависят от цикла напряжения, который работает в единой временной фазе.

        Другими словами, отношение первичных обмоток к вторичной обмотке будет определять изменение тока.

        11+ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ ОБ ОДНОФАЗНОМ ТРАНСФОРМАТОРЕ НА ПЛОЩАДКЕ

        Распределительный трансформатор

        Возможно, вы уже слышали о распределительных трансформаторах, поскольку они широко используются и очень популярны во всем мире. Распределительные трансформаторы DAELIM могут понижать напряжение для бытового или коммерческого использования.

        В принципе, он имеет хорошую стабилизацию напряжения, которая работает весь день с типичным максимальным КПД при 50% полной нагрузки.

        Выбор главного трансформатора распределения мощности в проекте подстанции 110 кВ

        Распределительный трансформатор 20 кВ измерительные трансформаторы

        Измерительные трансформаторы

        Измерительные трансформаторы в основном представляют собой трансформаторы, в состав которых входят трансформаторы тока и трансформаторы напряжения, которые обычно используются или применяются для снижения высоких напряжений и токов для уменьшения значений, которые можно измерить с помощью обычных инструментов.

        Трансформатор для наружной установки

        Как следует из названия, трансформаторы для наружной установки предназначены для работы вне помещений и вдали от домов и других зданий. Обычно трансформаторы этого типа содержат трансформаторное масло или минеральное масло, которые легко воспламеняются.

        Силовой трансформатор: Полное руководство по часто задаваемым вопросам

        Из-за этого внешние трансформаторы не соответствуют требованиям пожарной безопасности большинства зданий.

        наземные трансформаторы

        Внутренние трансформаторы

        Что касается внутренних трансформаторов, их можно устанавливать в помещении, и обычными трансформаторами для такого типа применения являются трансформаторы сухого типа DAELIM, в которых во время работы не участвуют горючие вещества.

        Масляные трансформаторы

        Как упоминалось выше, масляные трансформаторы в основном представляют собой тип трансформатора, в котором для охлаждения используется трансформаторное масло или минеральное масло. Более того, масляное охлаждение является наиболее эффективной средой для охлаждения трансформатора по сравнению с сухим охлаждением.

        Полное руководство по маслонаполненным распределительным трансформаторам

        наземные трансформаторы 20 кВ Трехфазный сухой трансформатор с эпоксидной смолой

        Сухие трансформаторы

        Говоря о сухих трансформаторах, в сухих трансформаторах для охлаждения трансформатора в основном используется нагнетаемый воздух или сжатый воздух. Это экономически выгодно, так как вам больше не нужно покупать масло. Однако оба аспекта имеют свои преимущества и недостатки.

        Ваше решение должно основываться на вашей цели или типе вашего проекта.

        Подробное объяснение различий между сухими и масляными трансформаторами

        Что такое силовые трансформаторы?

        Сейчас самое время поговорить о силовых трансформаторах, чтобы узнать, какова функция силовых трансформаторов на подстанции. Но прежде чем переходить к различным типам трансформаторных подстанций, компонентам электрических подстанций и схемам трансформаторных подстанций, важно сначала узнать, что такое силовые трансформаторы в целом.

        Таким образом, силовой трансформатор представляет собой статическую электрическую машину или устройство, которое используется для преобразования мощности от цепи к цепи без изменения или нарушения частоты. Поскольку он не имеет движущихся или вращающихся частей, этот трансформатор классифицируется как статическое устройство.

        Кроме того, это электрическое устройство работает от источника переменного тока или более известного как AC. Эти трансформаторы имеют схожие принципы работы со схемой трансформаторной подстанции.

        Каковы области применения силовых трансформаторов?

        Генерация электроэнергии при низком напряжении, как известно, очень рентабельна, поэтому обычно низковольтная мощность может быть легко передана на приемную сторону. Низковольтная мощность может легко передавать результаты, которые намного превышают линейные токи, вызывающие большие потери в линии.

        Но в случае значительного повышения уровня напряжения питания резко снижается ток питания, что приводит к уменьшению омических или 12R потерь в системе. Уменьшается площадь поперечного сечения проводника, как и снижение капитальных затрат на всю систему. Это улучшает регулирование напряжения в системе.

        Кроме того, для эффективной передачи электроэнергии необходимо увеличить мощность низкого уровня.

        Процесс осуществляется с помощью повышающего трансформатора со стороны сети энергосистемы. Энергия высокого напряжения может или не может распределяться между потребителями напрямую, поскольку она должна быть сначала снижена до рекомендуемого уровня, чтобы она работала.

        Получить последнюю версию
        Каталог трансформаторов Daelim сейчас

        Силовые трансформаторы DAELIM

        Возможность поставки : 100 комплектов/комплектов в год

        Детали упаковки : Стандартные международные упаковки, могут быть безопасно отправлены воздушным или морским транспортом.

        Описание продукта :

        Силовые трансформаторы 110 кВ и 66 кВ специально разработаны и оптимизированы DAELIM с помощью передовых технологий, как национальных, так и международных, для улучшения сердечника, корпуса, топливного бака, корпуса или всего трансформатора. трансформер в общем.

        Эта функция также использует низкий частичный разряд. Это означает, что будет меньше потерь и даже шума. Он также легкий по сравнению с другими типами трансформаторов. Он очень надежен, так как этот трансформатор обладает такими характеристиками, как стабильность, эффективность, экономичность и защита окружающей среды.

        Отлично подходит для крупных проектов, промышленного и коммерческого применения и т. д.

        Принадлежности для трансформатора

        Этот трансформатор поставляется вместе с термометрами удаленной установки Qualitrol, переключателями ответвлений, проходными изоляторами A.B.B и многим другим!

        Способность поставки: 50 комплектов/комплектов в год трехфазный силовой трансформатор класса -110 кВ

        Детали упаковки: Стандартные международные упаковки, могут быть безопасно отправлены воздушным или морским транспортом.

        Технические характеристики:

        Все трансформаторы DAELIM 220, 110 и 66 кВ спроектированы с низкими потерями благодаря использованию национальных и международных передовых технологий. Это, в свою очередь, приводит к низким локальным разрядам, надежной защите, низким потерям и общей высокой надежности.

        Получите самую полную информацию Трансформатор на опоре прямо сейчас!

        Силовой трансформатор 220 кВ Трехфазный двухобмоточный силовой трансформатор NLTC класса 66 кВ

        Возможность поставки : 20 комплектов/комплектов в месяц – трехфазный маслонаполненный силовой трансформатор NLTC с низкими потерями 66 кВ, 5 мВА

        Детали упаковки : Деревянный ящик или в соответствии с запросами клиента . Трансформатор может быть отгружен авиационным и морским транспортом.

        Спецификации продукта :

        Трехфазный двухобмоточный силовой трансформатор DAELIM 66 кВ имеет самый низкий номинальный ток в киловольт-амперах среди серии силовых трансформаторов с малыми потерями в DAELIM, но это не означает, что его не стоит рассматривать.

        Трехфазный двухобмоточный силовой трансформатор DAELIM 66 кВ по-прежнему является выдающимся силовым трансформатором, он более компактен и легок по сравнению с силовыми трансформаторами с более высокими характеристиками из серии трансформаторов DAELIM с малыми потерями.

        Шум : Трансформатор имеет номинальную мощность 63 мВА и ниже, чем 58 дБ(ан)

        Потери мощности: Потери без нагрузки на 30% ниже, чем в стандарте IEC.

        Надежность : 100% гарантия того, что трансформатор безопасен и находится в совершенно новом состоянии, собран и готов к оптимальной работе.

        Стойкость к короткому замыканию : Модель SFZ11-50000/132 успешно прошла испытание на стойкость к короткому замыканию национального центра контроля и инспекции качества трансформаторов, а также прошла голландскую систему контроля качества KEMA.

        Ultimate Bitcoin Источник питания для майнинга Руководство — Силовой трансформатор

        Что такое подстанции?

        Подстанции обычно располагаются над землей, так как некоторые подстанции можно найти под землей. Оба они имеют сходство в своей конструкции, которая обычно включает в себя деревянные опоры или опоры электропередач, трубчатые металлические конструкции и т. д.

        Подстанции, расположенные на больших площадях, обычно поддерживаются стальными решетчатыми башнями, которые, как известно, являются экономически эффективными. С другой стороны, небольшие подстанции находятся в пригородах, и их внешний вид является огромным фактором при принятии решения о покупке.

        Типы трансформаторных подстанций могут иметь различную изоляцию. Некоторые из них имеют газовую изоляцию, а некоторые просто покрыты металлом для низкого напряжения. Как уже упоминалось, внешний вид подстанции имеет значение, так как она спроектирована так, чтобы гармонировать с окружающей средой, в которой находится.

        Различные типы трансформаторных подстанций соединения, сборка и другие уникальные элементы.

        2022 Ultimate Мини-подстанции  для руководства Crypto Farm

        Передающая подстанция

        Передающие подстанции, которые в основном используются для передачи напряжения между двумя подстанциями, которые соединяются между собой. через них. По этой причине этот силовой трансформатор на подстанции имеет высоковольтные выключатели, которые помогают безопасно устранять неисправности.

        Силовые трансформаторы на подстанциях, в частности на передающих подстанциях, имеют силовой трансформатор между напряжениями, реакторы, конденсаторы и т. д. Это одна из основных функций силового трансформатора на подстанции. Это значительно упрощает управление потоком энергии.

        Их также можно считать простыми или сложными, но это зависит от уровня напряжения. Хорошо известным примером этого является передающая подстанция, для работы которой требуется шина или автоматические выключатели.

        Для работы некоторых систем передачи может потребоваться большая площадь, а также несколько уровней напряжения, предохранители, автоматические выключатели и другое защитное оборудование.

        7+FAQ О ТРАНСФОРМАТЕ ПЕРЕДАЧИ

        Распределительные подстанции

        Распределительные подстанции предназначены для передачи электроэнергии от системы передачи к системе распределения определенной или заданной территории. Это популярный экономичный метод, поскольку подключение электроэнергии к потребителям через магистральную сеть обходится дорого.

        Кроме того, для этого требуется много энергии, поэтому на подстанциях есть силовые трансформаторы. Это тоже может быть опасно. Более безопасный альтернативный метод — позволить системам распределения выполнять свою работу по снижению интенсивности напряжения на более низких уровнях распределения.

        Распределительные системы обычно имеют две линии передачи, и когда дело доходит до выхода, большинство из них проходит через несколько фидеров. Что касается уровней напряжения, то они обычно выдерживаются на среднем уровне.

        Распределительный трансформатор для предприятий по производству бумаги

        Заключительные мысли

        Если для вашего проекта требуются силовые трансформаторы на подстанциях, убедитесь, что вы выбираете правильный тип трансформаторной подстанции, чтобы предотвратить напрасную трату денег и провал проекта.

    About the author

    Related Posts

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
