Укладка лотков водоотводных технология: Установка водоотводных лотков: бетонных, пластиковых

Монтаж бетонных лотков

Выбирая бетонный лоток для организации отвода воды, покупатель, как правило, рассчитывает упростить процесс монтажа за счет внушительных характеристик самой системы.

По сути, это верное предположение и зачастую для установки бетонных лотков требуется меньше временных и материальных затрат в момент подготовки траншеи и всего дренажного «пирога» с использованием мелкого и крупного щебня, который просто засыпается по бортам желобов. Но это если мы говорим о лотках и линейном водоотводе общего назначения, для незначительных или не частых механических нагрузок на линию водоотвода.

Конечно, если речь идет о более длительной и интенсивной эксплуатации лотков с частым наездом автотранспорта на линию канализации, то следует принимать во внимание рекомендации по монтажу, установке и техническом обслуживании бетонных систем водоотведения.

В этой статье мы рассмотрим общие схемы монтажа и частные случаи установки различных типоразмеров бетонных лотков с применением контурных изображений.

Перед тем, как начать монтаж бетонных лотков водоотводных и произвести заливку бетонной обоймы, сначала необходимо подготовить траншею с учетом размеров лотков и, собственно, самой обоймы. Уплотнять основание траншеи рекомендуется на глубину 200 мм с коэффициентом уплотнения ≥ 1. Далее осуществляем разбивку трассы водоотвода и разметку основных, так называемых опорных точек ливневки – дождеприемных колодцев, пескоуловителей, лотков с вертикальным выпуском (водоотводом), а также заглушек. От нижней части трассы, места расположения опорной точки, с помощью шнура следует наметить линию укладки лотков.

Бетонная обойма

Бетонную обойму частенько называют «бетонной шубой», а процесс выполнения – омоноличиванием.

Бетонные водоотводные лотки устанавливаются в бетонную обойму, размеры которой определяются в зависимости от предполагаемых механических и динамических нагрузок на систему при эксплуатации, согласно Европейскому стандарту классов нагрузок EN1433.

Параметры бетонной обоймы для бетонных лотков

Класс нагрузки	A15	B125	C250	D400	E600	F900
Ширина бетонной подготовки X, мм	≥ 80	≥ 80	≥ 100	≥ 150	≥ 200	≥ 250
Высота основания Z, мм	≥ 100	≥ 100	≥ 100	≥ 150	≥ 200	≥ 250
Класс бетона	B15	B15	B25	B25	B35	B35

Нужно отметить, что характеристики всех элементов поверхностного дренажа должны соответствовать единому классу, и выполнение бетонной обоймы имеет особенности при разных классах нагрузки.

Так, например, для зон класса нагрузки A15 и B125 возможна упрощенная схема бетонной обоймы, не на всю высоту стенок лотка, с учетом размеров примыкающего покрытия (рис. 1 — с прилегающим штучным элементом мощения).

Для зон с классом нагрузки C250 бетонная обойма выполняется на всю высота желоба, а для зон с повышенными нагрузками D400 и E600 лоток бетонируется на всю высоту с учетом усиленной планки на бортиках. В основание обоймы вставляются фиксирующие стержни длиной 300 мм с шагом 0,5 м с каждой стороны канала. В качестве стержней рекомендуется применение арматуры A III, не менее Ø8 мм (рис. 2 — с прилегающим покрытием «асфальтобетонной дорожной одежды»).

При заливке бетонной обоймы следует предусматривать температурные швы перпендикулярно линии лотков, с интервалом 20 метров. При сопряжении с бетонным или асфальтобетонным покрытием необходимо обустройство технологического шва с использованием уплотнительного шнура ГОСТ 6467-79, герметика с эластичностью 200%, грунтовки на стыке лотка и покрытия, а также битумной мастики.

Установка бетонных лотков

Для эффективной работы водоотводных систем, необходимо учитывать уклон поверхности к лоткам не менее 2%.

Основание бетонной обоймы заливается на уплотнительный грунт. После того как основание обоймы наберет 30% от прочности, на него допускается установка бетонных лотков.

Монтаж бетонных лотков рекомендуется начинать с опорных точек трассы, выпуклой торцевой частью, «папой», в сторону предполагаемого направления движения воды. Необходимо произвести герметизацию стыковочных швов эластичным герметиком на основе силан-модифицированых полимеров (МС-Полимер), твердеющих во влажной среде.

Подключение лотков к магистральной системе канализации лучше всего осуществлять через пескоуловитель. Трубопровод от пескоуловителя до первого канализационного колодца должен выполняться гладкостенной раструбной трубой.

После установки линий бетонных лотков и других элементов водоотвода важно проверить уровень их установки и подключение пескоуловителей к системе канализации. Уровень водоприемной решетки должен быть на 3-5 мм ниже примыкающего слоя для беспрепятственного попадания поверхностных вод в систему ливневки.

Для защиты от всплывания желоба, нарушения его проектного положения и качественного заполнения пространства, заливка пазух ведется послойно, в зависимости от высоты бортика лотка.

При необходимости углового соединения бетонных лотков, два желоба распиливаются алмазным диском на месте монтажа. Угол распила лотков равен половине требуемого.

Техническое обслуживание бетонных лотков

После монтажа бетонных лотов, в случае если они укомплектованы водоприемными решетками, по истечении 1-2 месяцев должен быть проведен первый контроль, а при помощи динамометрического ключа подтянуты болты. В дальнейшем, контроль и подтяжка болтовых соединений на каждой решетке осуществляются, не реже, чем раз в год. Для обеспечения нормального функционирования линейного водоотвода необходимо очищать систему от песка и мусора. Периодичность очистки определяется условиями эксплуатации. При асфальтировании территории недопустим наезд асфальтоукладчика и другой строительной техники на линии бетонных лотков.

Купить лотки водоотводные (дренажные, ливневые) бетонные по выгодно-низкой цене Вы можете на сайте поставщиков дренажных систем и элементов благоустройства территории — «Лига 812». Для того чтобы ливневая канализация работала бесперебойно, покупайте только сертифицированную продукцию…
Купить

Ссылки по теме:

Монтаж бетонных лотков общего назначения, кл. А-С

Монтаж бетонных лотков, кл. D400-E600

Технология монтажа пластиковых водоотводных лотков своими руками

Каждое строительное сооружение, будь это частный дом или промышленный комплекс, рано или поздно сталкивается с проблемой, связанной с природными катаклизмами в виде осадков и затопления территории. Чтобы после завершения строительных работ не возникло неприятной ситуации в виде подтопления фундамента здания и качественные характеристики участка не пострадали, следует заранее задуматься об устройстве комплексной системы водоотведения.

Одним из обязательных элементов такой конструкции выступает водоотводный лоток. Сегодня существует множество разновидностей водоотводов, однако удачным решением выступают лотки, выполненные из пластика.

Для того чтобы система поверхностного водоотвода работала правильно, необходимо соблюдать несколько требований при установке системы.

Первое требование касается подбора элементов системы. При выборе элементов системы необходимо учитывать класс нагрузки. В таблице 1 показаны основные классы нагрузки.

В зависимости от особенностей эксплуатации линии водоотведения, необходимо подбирать необходимы типа лотков по виду крепления к ним водоприемной решетки.

Рассказываем о том, как правильно произвести монтаж пластиковых водоотводных лотков в комплексную систему водоотведения на участке с учётом всех особенностей этих элементов.

Особенности водоотводных лотков из пластика

Водоотводные лотки из пластика имеют несколько конструкционных особенностей. Именно они определяют выбор пластиковых лотков в виде основных элементов будущей водоотводной системы. Рассмотрим плюсы и минусы использования водоотводных пластиковых лотков и их виды.

Преимущества и недостатки пластиковых водоотводов

Водоотводные пластиковые лотки имеют немало достоинств, которые выгодно выделяют их на фоне аналогов, произведённых из других материалов:

• обладают высокой пропускной способностью. Конструкция пластикового лотка довольно компактна, но эргономичная форма внутреннего канала позволяет свободно стекать большому количеству воды и без проблем выносит её в накопительные резервуары;
• внутреннее пространство лотка не забивается мусором за счёт гладкости пластиковых стенок. Это существенно повышает срок эксплуатации и облегчает регулярное техническое обслуживание системы водоотведения;
• долгий срок службы. Пластиковые водоотводы – надёжные конструкции, устойчивые к негативному влиянию химических примесей в сточных водах, одновременной стабильной нагрузке на систему во время затяжных осадков, резким температурным скачкам;
• обладают малым весом. Пластик очень лёгкий материал, поэтому и транспортировать такие лотки гораздо легче и удобнее, и устанавливать;
• наличие в конструкции лотков стыковочных креплений. Они облегчают герметизацию соединений отдельных лотков при их объединении в единую систему, а также при их подведении к канализационному стоку или трубе;
• лёгкая установка. Специальных навыков при монтаже водоотводов из пластика не требуется, как и привлечения специализированной строительной техники, поэтому справиться с установкой системы водоотведения из пластиковых лотков без труда справится обычный человек в одиночку;
• универсальность применения. В зависимости от допустимой нагрузки пластиковые лотки можно устанавливать во многих зонах – от компактной придомовой частной территории до большой пешеходной площадки с интенсивной регулярной нагрузкой.

Недостатков водоотводных пластиковых лотков гораздо меньше, чем преимуществ. Среди минусов их использования можно выделить риск повреждения пластика при наступлении сильных морозов или воздействии повышенной нагрузки (например, проезжающий транспорт или тяжеловозная техника). Со временем такие лотки могут подвергаться деформации, так как под действием различных физических и природных факторов бетон в траншее и пластик лотка расширяются и сжимаются с разным коэффициентом.

Виды водоотводных пластиковых лотков

Существует 4 разновидности пластиковых водоотводов:

• Сточные лотки. Имеют вид прямого вытянутого желоба. Вода собирается по всей длине лотка;
• Лотки коробчатые. Имеют П-образную форму. Чаще всего в установочный комплект входит верхняя съёмная решётка;
• Лотки щелевые. Балочная конструкция квадратной формы, внутри имеет пустое пространство. В верхних стенках расположены прорези для сбора воды;
• Бордюрные лотки. Похожи на предыдущий вид лотка, но на верхнем краевом участке имеется Г-образный защитный выступ, который защищает корпусную щель.

Монтаж пластиковых водоотводных лотков

Необходимо уделить  внимание типоразмерам пластиковых водоотводных лотков и пескоуловителей. Данные элементы системы необходимо подбирать по характеристикам пропускной способности, с учетом примерного рассчитываемого перемещения собранной воды к точкам сброса, с учетом местоположения и особенностей локации установки.

Линии водоотвода подключаются к магистральной линейной канализации. Для реализации этой задачи применяют следующие решения:

• Осуществление подключения при помощи торцевой заглушки
• Подключение при помощи отводов на дне лотка и боковой стенке
• Осуществление подключения через пескоуловитель

Для того чтобы обеспечить соединение нескольких линейных систем водоотведения в одну, допускается использовать дополнительные вырезы. В таком случае необходимо учитывать правильную стыковку двух линий, с учетом всех требований по учету несущей способности конструкции. Также должна учитываться конечная пропускная способность единой системы.

Водоотводные пластиковые лотки при монтаже устанавливаются в бетонную обойму. Размеры приготовленной заранее обоймы зависят от нагрузки при эксплуатации системы водоотведения.

В случаях, когда монтаж пластиковых лотков производился в местах, где планируется использование системы для отвода жидкостей с агрессивными средами (автомобильные мойки, заправочные станции) особое внимание необходимо уделить стыкам меду лотками. Стыки должны быть плотно заделаны.

Для обеспечения бесперебойной работы системы в период заморозков, допускается возможность использования системы обогрева системы водоотвода. Для этого допускается использование саморегулирующего кабеля, который крепится произвольно в зависимости от конструкции системы.

Чтобы система водоотведения нормально функционировала, периодически требуется производить очистку системы от скоплений песка, ила. Также стоит очищать мусороулавливающие корзины пескоуловителей. Сроки и периодичность проведения очистных работ определяются условиями эксплуатации системы.

Работы по монтажу водоотводных лотков из пластика начинаются с подготовки.

Перечень подготовительных работ включает в себя следующие этапы.

В месте планируемого монтажа системы водоотведения производится проверка грунта. Проверяется основание и несущая способность грунта.

Далее производится разбивка трассы системы водоотвода и разметка мест установки пескоуловителей, сборных колодцев и других опорных точек системы.

Следующим этапом производится подготовка траншеи для укладки элементов системы водоотведения. Подготовка траншеи проходит с учетом габаритных размеров элементов системы. Далее происходит подготовка гравийной подсыпки при необходимости.

При необходимости производятся работы по укреплению откосов траншеи, в зависимости от глубины закладки элементов и типа грунта.

Под основание обоймы производится гравийная подсыпка. Данные работы как правило проводятся для элементов системы класса нагрузки C250 и выше, высоты основания обоймы H=100 мм.

На заранее подготовленную обойму, с уплотненным основанием, производится заливка бетонной обоймы.

Монтаж элементов системы водоотведения производится после того, как основание обоймы наберет не менее 30% прочности.

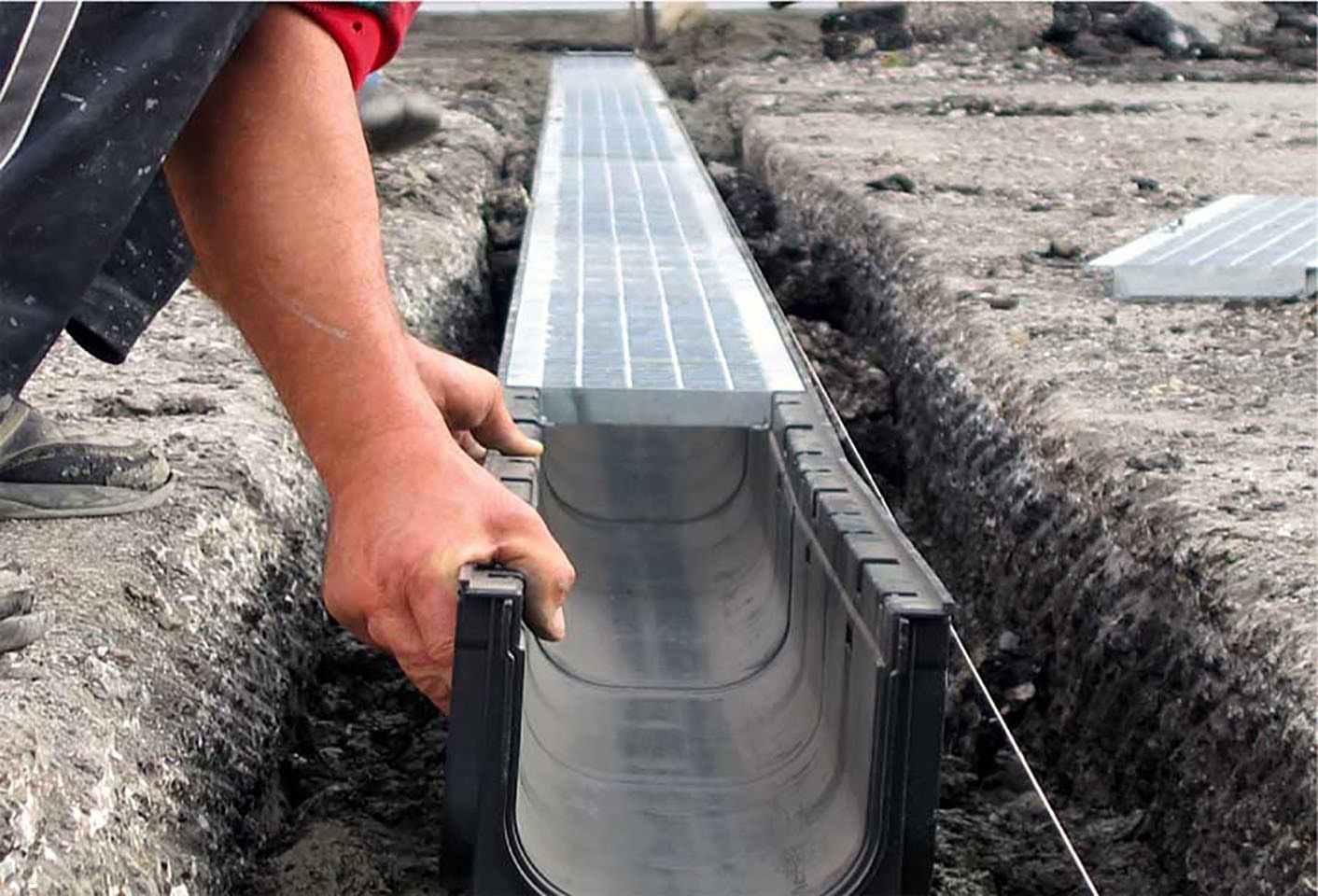

Затем следeт этап работ по монтажу элементов системы пластиковых водоотводных лотков, пескоуловителей и других элементов. Монтаж пластиковых лотков необходимо производить от мест подключения, опорных точек трассы. И далее по размеченной трассе будущей системы.

Монтаж пластиковых водоотводных лотков следует производить торцевой частью в сторону движения воды по системе. На самом лотке есть пометка, в какую сторону должна двигаться вода в лотке.

Пескоуловители, элемента крепления, заглушки, и другие части водоотводной системы монтируются согласно проекта, по четкой схеме.

Перед тем, как укладывать пластиковые лотки в подготовленную обойму, необходимо установить на лотки водоприемные решетки. Это необходимо для предотвращения деформации стенок пластиковых лотков.

Подключить водоотводную систему можно к центральной канализации, если в лотках предусмотрен отвод вертикального или горизонтального типа. В этом случае стандартные заглушки, которые находятся в стенных патрубках лотка, удаляются.

Когда необходимо провести монтаж пластиковых водоотводных лотков по периметру квадратного или прямоугольного участка в виде Т-образного или П-образного соединения, то здесь помогут стандартные заводские трафареты по бокам водоотводов. Второй способ установки – распил канала и решётки по месту стыкования контактирующих лотков.

Подключение водоотводных лотков к магистральной системе канализации рекомендуется осуществлять через пескоуловители. От пескоуловителя до первого канализационного колодца должен идти трубопровод из гладкостенной трубы. Также можно прорезать в лотке специальное отверстие (выпуск), который также может служить подключением к точке сброса.

Затем происходит заливка пазух бетонной обоймы. Перед тем как начать заливку, необходимо в обязательном порядке проверить все уровни установки лотков и подключение пескоуловителей к канализации. Как правило заливка обоймы происходит в несколько этапов, но не менее двух.

Особенности выполнения бетонной обоймы при разных классах нагрузки:

• для зон классом нагрузки А15–В125 – возможно упрощенная схема, с неполным бетонированием обоймы (не на всю высоту стенок лотка и без гравийной подсыпки), учитывая размеры примыкающего покрытия
• для зон с классом нагрузки С250 выполняется бетонная обойма на всю высоту лотка, гравийная подсыпка
• для зон с повышенной нагрузкой классов от D400 до Е600 лоток бетонируется на всю высоту с учетом усиленной планки, выполняется гравийная подсыпка

Во время монтажа бетонной обоймы для установки лотков, появляется необходимость предусматривать гидроизоляционные швы, вдоль линии лотков. Также необходимо обязательно учитывать температурные швы, перпендикулярно линии лотков. Расстояние между швами в при монтаже обоймы определяется толщиной обоймы и показателем температуры воздуха.

В случаях, когда лини водоотвода сопряжена с асфальтобетонным покрытием или бетонным покрытием, необходимо обустройство гидроизоляционного шва. Это выполняется при наличии у пластикового лотка усиливающей планки швов. В таком случае шов необходимо делать как минимум на высоту усиливающей планки.

Когда лоток устанавливается на территории с бетонным покрытием, нужно проследить за монтажом температурных швов, чтобы при перепадах температур пластик имел место для расширения. Швы должны находиться параллельно линии дренажа на расстоянии около 1,5-2 сантиметра с обеих сторон от лотка. Перпендикулярное расстояние относительно друг друга – примерно 4-5 сантиметров.

Финальную бетонную заливку пластиковых водоотводов лучше всего проводить после успешного подключения системы к канализации, убедившись в её работоспособности.

Чтобы водоотводная система функционировала полноценной эффективно, уклон поверхности водоотведения нужно стараться соблюдать в значениях не менее 0,02%.

Запрещается допускать наезд асфальтоукладчика на смонтированные линии системы водоотвода в процессе монтажа системы и в период эксплуатации системы.

Если вы хотите, чтобы пластиковые водоотводные лотки служили вам долго, а эксплуатация водоотводной системы была беспроблемной, следует определить, какая нагрузка будет оказываться на территорию. Класс нагрузки присваивается на основе классификации EN 1433. Каждому типу водоотводных лотков в зависимости от материала изготовления присваиваются определённые технические характеристики, отвечающие требованиям потенциального режима использования.

К примеру, на автомагистрали и эстакады оказывается постоянная тяжеловесная нагрузка в виде потока автомобилей, а придомовая частная территория – участок с небольшой весовой нагрузкой и не таким интенсивным использованием. Однако если пластиковые лотки согласно этой классификации подходят вам для обустройства системы водоотведения, это хорошая возможность сэкономить на материалах и финансовых затратах, необходимых для привлечения специальной строительной техники (без неё не обойтись при установке лотков из бетона).


Герметизация стыков между пластиковыми лотками

Между лотками все стыки в обязательном порядке заполняются эластичным герметиком. Коэффициент эластичности герметика необходимого для заполнения стыков, не менее 200%. Так проводится герметизация стыковочных швов пластиковых водоотводных лотков.

Также следует соблюдать еще несколько рекомендаций:

• Герметик (или другой материал заделки стыков) обязательно должен быть влагостойким
• При заделке стыков лотков, предназначенных для эксплуатации в районах воздействия агрессивных сред, следует применять однокомпонентные и многокомпонентные герметики.
• Если класс нагрузки составляет от A15 до С250, то все стыки между лотками дополнительно могут быть заполнены цементным раствором или эластичным уплотнителем, усиленным жидким стеклом.
• Если класс нагрузки составляет от D400 до E600, то все стыки между лотками также заполняются мастиками или уплотнителями, герметизирующими элементы стыка.

При использовании любых материалов для герметизации стыков между пластиковыми водоотводными лотками, следует использовать материалы строго по инструкции с соблюдением всех правил.

Примыкание покрытий к системе водоотведения.

К водоотводным лоткам, в разных местах эксплуатации примыкают различные покрытия. Любое из покрытий должно быть выше водоприемной решетки на 4-5 мм.

При сопряжении системы водоотведения с различными видами покрытия должны выполняться несколько основных требований.

При укладке плитки (брусчатки) устраивается деформационный (гидроизоляционный) шов в 10 мм, на высоту штучного элемента.

При устройстве бетонного или асфальтового покрытия – устраивается технологический шов, t=10мм – герметик, шнур, мастика / пенополиэтиленовая 10 прокладка / битумная мастика, в зависимости от нагрузки.

При бетонном покрытии необходимо предусмотреть гидроизоляционные швы.

При примыкании к бортовому камню, между ним и лотком устраивается бетонная обойма минимально 50 мм. В местах примыкания бетонной обоймы с лотком и бортовым камнем устраивается гидроизоляционный шов.

Между обоймой и примыкающей бетонной оболочкой в стыке делается технологический шов на всю высоту бетонной оболочки. Бетонная обойма на всю высоту прилегающей оболочки обмазывается гидроизоляцией.

Резка лотков.

При монтаже водоотводных пластиковых лотков требуется выполнить «Г» образные и «Т» образные стыковки элементов системы. Все элементы системы, и лотки и пескоуловители имеют специальные наметки для подключения труб, лотков стандартных типоразмеров. Это можно сделать без дополнительных распилов. Места стыковки элементов системы герметизируются.

В случаях, если требуется соединить лотки под произвольным углом, по месту стыка элементов можно распилить лотки и решетки под углом, равным половине требуемого угла.

Пластиковые лотки достаточно просто режутся обыкновенно ножовкой. Это позволяет делать сложные конструкции системы водоотведения при подключении и монтаже системы. Для того чтобы распилить лотки необходимо подобрать нужный инструмент, который позволит сделать распил нужного размера и формы. Все места стыка обрабатываются герметизирующими материалами.

Общие рекомендации по эксплуатации систем водоотведения

При эксплуатации систем водоотведения необходимо особое внимание уделять контролю засорения водоотводных лотков, пескоуловителей, дождеприемников. В период окончания зимы и начала весны чаще всего происходит засорение элементов системы водоотведения различным мусором.

В большинстве случаев это связано с тем, что талые воды несут в себе большое количество мусора, грунта, остатков от растений, листьев. Все это оседает в водоотводных лотках, на стенках элементов системы водоотведения и снижает пропускную способность.

Для предотвращения засорения системы водоотведения, производится комплекс профилактических работ. Для этого существует несколько способов:

Гидродинамический способ. При проведении данной процедуры применяется специальное оборудование, такое как аппараты высокого давления. При высоком давлении вода направляется по направлению потока талых вод в системе, и размываем образовавшиеся грязевые засоры.

Для того чтобы провести процедуру гидродинамической прочистки системы, необходимо демонтировать первую решетку в линии, и механическим способом (лопатой, щетками) вычистить пескоуловитель. И затем вода под напором промывает канал водоотведения от пескоуловителя до пескоуловителя. При проведении очистки канала водоотведения гидродинамическим способом не требуется демонтировать все решетки на линии, что существенно снижает срок проведения очистки и затраты на оплату проведения работ.

Механический способ. В основе данного метода лежит ручной труд. При помощи подручных средств и специальных инструментов происходит очистка всех элементов системы водоотведения от мусора, засоров, грязи. Недостатком данного метода является большой объем работы и необходимость демонтажа всех решеток на всей длине системы водоотведения.

Термический способ. В основе данного метода лежит возможность прогревания лотов с помощью пропускания по линии водоотведения горячей воды, и растапливания скопившегося льда в лотках.

Химический метод. При данном способе очистки лотков применяются химические реагенты, которые воздействуют на образовавшиеся засоры и расщепляют ледяной покров, препятствуя образованию льда в дальнейшем.

Стоит помнить, что система водоотведения устроена таким образом, что поток воды течет под определенным уклоном. И в большинстве случаев к химическому и термическому методу прибегать не приходиться. Канал системы водоотведения проектируется таким образом, чтобы вся вода уходила без остатка, и не происходило образование обледенения поверхностей лотков.

Самым важным пунктом в контроле за системой является постоянное наблюдение и регулярные проверки пескоуловителей, очистка пескоуловителей от мусора, чтобы не снижалась их пропускная способность. Важно периодически проводить осмотр всей системы водоотведения и своевременно принимать меры по очистке каналов.

Как модульные лотки для растений упрощают проектирование зеленой крыши

Подписаться

Продукция

Автор: Малком Кей, 11 ноября 2022 г.

• Фарфоровая брусчатка Archatrak’s Oak с предварительно выращенными лотками для растений в Международном музее шпионажа в Вашингтоне, округ Колумбия. Фото предоставлено Арчатрак

Краткая информация:

• Модульные лотки для растений устраняют необходимость в дренажных матах, водоудерживающих матах, барьерах для корней и фильтровальной ткани.
• С системой лотков у вас есть выбор «предварительно выращенный» или «посаженный на месте». Растения выбирают в зависимости от климатической зоны.
• Система лотков для растений на зеленой крыше предназначена для того, чтобы помочь растениям оставаться здоровыми, а капельное орошение можно легко подключить.

Зеленые крыши становятся все более популярными в последние годы благодаря многим доказанным преимуществам, включая лучшее управление ливневыми стоками, снижение эффекта городского теплового острова, улучшение качества воздуха и улучшение городских условий для жителей зданий. Существует мнение, что зеленые крыши сложно создать, особенно для модернизации существующих зданий, но это не всегда так.

Несмотря на то, что существует множество способов спроектировать зеленую крышу, модульные лотки для растений облегчают эту задачу. Вот как.

Что такое зеленая крыша?

Прежде чем мы приступим к установке зеленой крыши, важно понять ее влияние на эксплуатационные характеристики здания. Зеленая крыша обычно определяется как слой растительности, посаженный поверх водонепроницаемой мембраны на плоской или слегка наклонной крыше.

Хорошо спроектированная система зеленой крыши позволяет повысить экологичность и энергоэффективность здания несколькими способами.

К преимуществам зеленой крыши относятся:

• Снижение температуры крыши, помогающее охлаждать здание и сокращать счета за отопление и охлаждение.
• Уменьшенный и регулируемый дождевой сток в ливневую канализацию.
• Повышение биоразнообразия растений, создающих среду обитания для насекомых и птиц.
• Защита кровельной мембраны, увеличивающая срок службы кровли.
• Понижена локальная температура воздуха за счет эвапотранспирации, что снижает эффект городского острова тепла.

Как проектируются зеленые крыши?

В широком смысле зеленые крыши подразделяются на «экстенсивные» или «интенсивные». Обширные зеленые крыши обычно имеют питательную среду глубиной менее 8 дюймов; относительно легкие; используйте небольшие, низкорослые виды растений, такие как суккуленты; требуют минимального обслуживания; и имеют относительно низкую потребность в воде. С другой стороны, интенсивные зеленые крыши имеют большую глубину посадочной среды, могут поддерживать гораздо более крупные растения с гораздо большим разнообразием и позволяют создавать высокотехнологичные ландшафты.

До недавнего времени экстенсивные зеленые крыши не считались общедоступными пространствами, в то время как интенсивное озеленение крыш считалось общественным пространством для людей. Сейчас границы между этими категориями стали менее четкими, особенно когда на крышах сочетаются участки мощения с насаждениями. Такие термины, как «полуинтенсивный» или «полуэкстенсивный», используются для описания крыш, которые включают элементы обеих категорий.

Каковы плюсы и минусы обширной зеленой крыши?

Экстенсивные зеленые крыши подходят для переоснащения, поскольку для их строительства не требуется особых технических знаний, а также они относительно недороги и легки. Для многих владельцев зданий особенно важно, что требования к обслуживанию могут быть довольно низкими, поскольку насаждения обычно развиваются естественным образом.

Тем не менее, меньшая глубина почвы может быть стрессовой для растений, а это означает, что у вас есть ограниченный выбор растений на выбор. Вы также не сможете использовать засаженную территорию для отдыха или других целей. Тем не менее, часто обширная зеленая крыша является единственным жизнеспособным вариантом модернизации зеленой крыши на существующем здании.

Как модульные лотки для растений улучшают экстенсивные зеленые крыши?

Лоток для рассады со средой для выращивания. Фото любезно предоставлено Columbia Green Technologies

Модульные лотки для растений устраняют необходимость в дренажных матах, водоудерживающих матах, барьерах для корней и фильтрующей ткани — всех необходимых компонентах для выращивания растений непосредственно на крыше.

С системой лотков у вас есть вариант «предварительно выращенного», когда лотки поставляются уже заполненными средой для выращивания и засаженными такими видами, как очитки; или «посадка на месте», когда пустые лотки укладываются на крышу, а затем заполняются средой для выращивания и растениями. Предварительно выращенные лотковые системы обычно требуют, чтобы дизайн зеленой крыши планировался заранее, и их необходимо устанавливать сразу по прибытии на место. С системами лотков с посадкой на месте вы можете установить зеленую крышу поэтапно, так как пустые лотки для растений и мешки с питательной средой доставляются на место, а рулоны с посевами очитка доставляются отдельно, что обеспечивает большую гибкость конструкции.

В обоих случаях растения специально отбираются в соответствии с климатической зоной, однако во всех случаях они должны быть засухоустойчивыми и соответствовать глубине среды выращивания в лотках для рассады.

Каковы особенности модульной системы лотков для растений?

Лотки для растений на опорных решетчатых панелях из стекловолокна. Фото любезно предоставлено Archatrak

Основными особенностями системы лотков для растений на зеленой кровле являются управление ливневыми водами (как удержание, так и контролируемый выпуск), любые конструктивные особенности, которые помогут растениям оставаться здоровыми, способ соединения лотков и простота капельного орошения. можно подключить.

Например, лотки для растений, подобные тем, которые производит Columbia Green Technologies, предназначены для сбора и медленного выпуска пиковых потоков ливневых вод через определенный набор желобов и небольших дренажных отверстий. Эти лотки обычно способны удерживать в среднем 70% осадков. Рисунок микроотверстий и непрерывных желобов в основании способствует потоку воздуха, необходимому для роста растений и здоровья корней, предотвращая чрезмерное насыщение среды. Дозированный выпуск воды дает растениям достаточно времени, чтобы поглощать воду и питательные вещества из питательной среды, не сидя в стоячей воде. Некоторые лотки также предназначены для обеспечения дополнительного капельного орошения, что может исключить необходимость ручного полива.

Чтобы лотки не отделялись и не перемещались во время эксплуатации, некоторые лотки изготавливаются таким образом, что края перекрываются и дополнительно закрепляются штифтами для создания полностью взаимосвязанной системы. Это уменьшает подъем ветра по всей установке. Помимо предотвращения смещения лотков, это позволяет переполнять лотки почвой и, таким образом, может скрыть любой вид пластиковых лотков.

Лотки для растений укладываются либо непосредственно на мембрану крыши (с согласия поставщика мембраны или подрядчика по кровельным работам), либо на приподнятую поверхность, обычно с использованием решетчатых панелей из стекловолокна, поддерживаемых пьедесталом.

Как лучше всего установить зеленую крышу с ящиками для цветов?

Несмотря на то, что модульные лотки для цветов можно использовать по-разному, размещение их на решетке из стекловолокна является одним из наиболее эффективных и эффективных способов их установки. Во-первых, использование решетки из стекловолокна обеспечивает идеально ровную поверхность, что полезно при объединении участков насаждений с подъездными дорожками или мощеными участками. Трубопроводы, электрические кабели, выступы и другие неровности поверхности также можно легко скрыть под панелями из стекловолокна. В зданиях, где потенциальное поднятие ветром является проблемой, открытая решетчатая структура решеток из стекловолокна чрезвычайно устойчива к подъему. Там, где требуется капельное орошение, капельные линии можно легко проложить под решеткой, скрывая любые поверхностные трубы или трубопроводы.

Напротив, подъемные лотки с такими продуктами, как пенополистирол (EPS), могут быть очень трудоемкими в установке, а EPS является горючим материалом. Решетчатые панели из стекловолокна обычно весят около 2,5 фунтов на квадратный фут; для сравнения, бетоноукладчики с опорой на пьедестал намного тяжелее, а общий вес бетоноукладчиков вместе с заполненными лотками для кашпо часто может превышать допустимую нагрузку на крышу.

Как асфальтоукладчики улучшают дизайн зеленой крыши?

Приподнятая решетчатая платформа из стекловолокна позволяет комбинировать практически любой тип брусчатки с лотками для кашпо — брусчатку из керамогранита, брусчатку из натурального камня, бетонную брусчатку или кирпичную брусчатку. Обычно зазоры между брусчаткой остаются открытыми, но если вы предпочитаете, чтобы зазоры были заполнены, это не проблема. Сначала положите на решетку ткань для борьбы с сорняками; затем уложите брусчатку сверху, используя прокладки, чтобы плитки были равномерно расположены и точно выровнены. Затем можно заполнить щели полимерным песком. Если вам нужно поднять поверхность асфальтоукладчика выше, чтобы она была на одном уровне с верхней частью лотков сеялки, под брусчатку можно поместить резиновые опорные подкладки.

Однако, если у вас есть большая мощеная площадка, как правило, более выгодно использовать решетчатые панели из стекловолокна только для поддержки лотков для кашпо; в этом случае асфальтоукладчики будут поддерживаться непосредственно регулируемыми по высоте пьедесталами.

Керамогранитная брусчатка, как правило, является лучшим вариантом для мощеных площадей при использовании зеленых крыш. Мало того, что они намного легче, чем бетонная брусчатка, и, следовательно, их намного легче перемещать по месту и укладывать, они также доступны в исключительно широком диапазоне цветов и стилей, которые напоминают дерево, камень или даже бетон.

Хотя настил из натурального дерева в настоящее время запрещен во многих городских районах для настила крыш, где он по-прежнему разрешен, самым простым решением для включения элемента из натурального дерева в дизайн является использование конструкционной деревянной брусчатки. Они могут либо укладываться на панели из стекловолокна, либо поддерживаться регулируемыми по высоте пьедесталами.

Другие новости о продуктах

Малкольм Кей

— генеральный директор компании Archatrak Inc., ведущего поставщика керамогранита, систем пьедесталов и удобств для благоустройства крыш и городского ландшафта. Продукция Archatrak широко используется по всей территории США в коммерческих строительных проектах, включая отели, многоквартирные дома, офисы и общественные места.

4 Дренажные системы для укладки искусственной травы на крышах коммерческих помещений

Эта статья полезна для строителей кондоминиумов, проектировщиков или тех, кто хочет создать газон для отдыха с интенсивным движением на крыше, террасе или балконе. Ознакомьтесь с 4 типами методов укладки газона для коммерческих помещений, которые обеспечивают превосходный дренаж, и узнайте наше профессиональное мнение о потребностях в обслуживании каждого типа коммерческой системы газона на крыше.

• 1. Система выпуска воздуха
• 2. Лотки с искусственным покрытием
• 3. Автоматическая система промывки
• 4. Система фильтрации гравия

Чтобы узнать, как эти системы работают в зонах, где разрешено проживание с домашними животными, ознакомьтесь с нашей статьей об укладке газона на твердые поверхности в коммерческих помещениях!

Необходимость дренажа для искусственной травы на коммерческих крышах

Без качественного дренажа и вентиляции вероятность попадания дождевой воды и других жидкостей под поверхность искусственной травы выше. При попадании жидкости на твердые поверхности может появиться плесень и грибок. По этой причине поставщики всегда рекомендуют обеспечить наличие какой-либо дренажной решетки для вентиляции, когда искусственная трава устанавливается на террасе крыши.

Это особенно важно для коммерческих крыш, где поверхность часто намного больше и собирает большие объемы жидкости во время дождя и обычной уборки. Отказ от дренажного слоя при установке искусственной травы на крыше может привести к дорогостоящему ремонту для вашего бизнеса в ближайшем будущем.

Система слива воздуха

Запатентованная система слива воздуха Air Drain — это проверенный временем способ ускорить отвод воды из искусственной травы с крыши. Air Drain представляет собой жесткий материал высотой 1 дюйм, изготовленный из 100% переработанного постиндустриального сырья. Он предназначен для подъема искусственной травы, чтобы создать воздушную полость между травой и поверхностью. Эта воздушная пустота, в свою очередь, позволяет дождевой воде и другим жидкостям течь через вашу искусственную траву и с крыши или балкона.

Преимущества дренажа воздуха:

• Позволяет промывать пространство на крыше с газоном
• 92% воздушное пространство, позволяющее удалять отходы
• Заменяет другие более дорогостоящие методы (траншейная труба и дренаж из гравия)
• Обеспечивает минимальное вмешательство в существующую площадку
• Быстрый и простой процесс установки

Наши мысли:

Эту дренажную систему мы чаще всего видим, когда газон используется на крышах жилых и коммерческих помещений. Экономически эффективная и базовая конструкция со временем доказала свою эффективность. Этот метод лучше всего работает в сочетании с искусственной травой с проницаемой основой. Пока эти два критерия соблюдены, эта система часто успешно ускоряет дренаж и обеспечивает вентиляцию воздуха. Поскольку эта дренажная решетка имеет высоту всего 1 дюйм, эта система лучше всего работает на плоских и ровных коммерческих крышах, на которых нет коммуникаций или других препятствий, влияющих на область, где будет уложена искусственная трава.

По сравнению с другими вариантами дренажа, которые являются более дорогими и требуют большего воздействия на участок, скорость потока воды через Air Drain немного ниже. Как вы можете видеть на фотографии выше, пробелы в сетке довольно большие и иногда могут быть устойчивыми к полному сливу. В зависимости от объема жидкости могут скапливаться в зазорах и стекать медленнее.

Кроме того, поскольку мембрана имеет большие зазоры, существует риск прокола и повреждения поверхности, когда человек на высоких каблуках ходит по траве. В зависимости от предполагаемого использования пространства на крыше, если вы выберете Air Drain, вам может потребоваться рассмотреть возможность установки жесткого ландшафта для ходьбы, такого как брусчатка или плитка в дополнение к искусственной траве.

В заключение, этот метод отлично подходит для жилых и коммерческих помещений. Он обеспечивает воздушную полость, позволяющую дождевой воде течь, не задерживаясь на поверхности в течение длительного периода времени. Тем не менее, для коммерческих помещений мы часто видим больший успех с системами, которые обеспечивают более быстрый дренаж и более продвинутый дизайн.

Лотки с искусственным покрытием для крыш

Turf-Tray™ — это специально разработанная система лотков, предназначенная для создания ровных и приподнятых настилов с искусственным покрытием на опорных системах. Он используется в сочетании с регулируемыми опорами и синтетической травой для создания естественного газона в нетрадиционных местах. Это позволяет коммерческим предприятиям устанавливать искусственную траву на повышенной высоте, чтобы скрыть любые коммуникационные коробки, инженерные коммуникации и наклонные поверхности. Поскольку пьедесталы создают приподнятую поверхность, вентиляция и ускоренный дренаж более достижимы, чем если бы трава просто лежала прямо на крыше.

Поддоны для газона Tile Tech представляют собой отдельные элементы в виде сетки, которые соединяются вместе, что дает вам массу возможностей для индивидуальной настройки в отношении размера. Они также специализируются на брусчатке и деревянной плитке, поэтому вы можете создать многофункциональное пространство со своим собственным дизайном! Вы можете легко установить идеальное пространство для нужд вашего бизнеса.

Компоненты системы лотков для газона:

• Лотки для искусственного газона
• Регулируемые пьедесталы для выравнивания
• Искусственная трава
• Диски с шестигранным замком
• Винты 1-1/4

Лотки для травы:

• Легкий вес: Материалы для поддонов для травы упрощают установку и транспортировку. Этот метод установки еще более идеален для высотных зданий, поскольку материалы можно быстро транспортировать на лифте.
• Регулируемый: Система пьедестала позволяет создать ровную и приподнятую поверхность, имитирующую вид и ощущение естественного газона на крыше коммерческой недвижимости.
• Износостойкий: Противоскользящий во всех предлагаемых отделках; также устойчивы к износу.
• Несущая способность: Очень прочная при использовании в сочетании с регулируемыми опорами. Долговечность благодаря традиционным методам фиксации.

Наше мнение:

Одним из самых больших преимуществ этого метода установки для коммерческих крыш является простота установки. Процесс состоит всего из нескольких шагов и не требует подъема тяжестей или использования специальных профессиональных инструментов. Поскольку поверхность пригодна для строительства, транспортировка материалов также проста.

Поскольку крыши спроектированы с учетом дренажа, на поверхности обычно имеется достаточный естественный уклон, чтобы избавиться от дождевой воды. Поддоны для газона приподняты и проницаемы, поэтому они позволяют дождевой воде и другим жидкостям легко проходить через искусственную траву и поддон на крышу внизу, прежде чем они естественным образом стекают с крыши.

Благодаря возможности приподнять поверхность добавляется вентиляция. Однако пространство между лотками и поверхностью крыши будет сильно затемнено. В сочетании с высокими температурами и влажностью создается идеальная среда для размножения бактерий.

В заключение, этот метод укладки газона является быстрым и простым, и его можно персонализировать в соответствии с потребностями вашего бизнеса. Мы думаем, что это отличный способ создать полезное пространство на коммерческих крышах для развлечений или повседневного отдыха. Это также особенно идеально, когда ваше пространство неровное. Тем не менее, это может быть не лучшим выбором для вас, если ваша крыша и покрытие из искусственной травы требуют постоянной очистки, потому что пространство между лотками и крышей станет практически невозможно очистить после завершения установки.





Автоматическая система промывки

Автоматические системы промывки чаще всего используются для газонов для домашних животных, но они также могут быть полезны на коммерческих крышах с интенсивным движением, которые используются для отдыха или время от времени для содержания домашних животных. В этом сценарии под искусственной травой установлена ​​система смыва, которая удерживает дождевую воду и другие жидкости, стекающие в канализацию. Эта система периодически промывает участок, сохраняя поверхность искусственной травы сухой.

Например, запатентованная ForeverLawn система промывки K9Grass. Этот дизайн обеспечивает удобную и естественную поверхность, а также включает скрытую систему очистки и сушки, что делает его идеальным для помещений, где разрешено размещение с домашними животными, квартир и многого другого. Система промывки обеспечивает эффективный дренаж и адекватные возможности очистки.

Компоненты системы автоматического ополаскивания:

• Искусственная трава
• Поднятая воздушная решетка
• Водонепроницаемая поверхность с естественным наклоном
• Траншейная труба
• Промывочная система
      — Ручная: Промывочное отверстие и шланг, подсоединенные вручную, и вода проходит через каждую зону
                                 . Полностью автоматизированный: Заряженная вода линия, соединенная непосредственно с каждым квадрантом
• Трубы с отверстиями для подачи воды

Наши мысли:

Эта система обеспечивает наилучшие результаты очистки и дренажа в больших масштабах. Благодаря возможностям автоматизации все пространство можно последовательно промывать и осушать, что гарантирует отсутствие накопления бактерий с течением времени. Это также еще больше ускорит дренаж. Этот метод чаще всего используется в помещениях для домашних животных из-за его сложности, но может быть отличным удобством в любой коммерческой установке газона на крыше.

Система фильтрации гравия

Эта дренажная система используется не так часто, как другие рассмотренные нами дренажные системы. Это альтернатива автоматической системе промывки, что означает, что она наиболее идеальна для помещений, требующих постоянной очистки и дезинфекции, таких как газон для домашних животных или спортивный газон. Этот метод по-прежнему потребует некоторого типа дренажного слоя, такого как дренажная сердцевина, но может предложить решение для коммерческих предприятий, которые хотят установить газон для домашних животных или газон для отдыха на крыше. Поскольку вы не можете просто смыть мочу и другие отходы с крыши, эта естественная система фильтрации удалит бактерии и очистит жидкости перед тем, как спустить их в канализацию.

Как это работает:

Под искусственным покрытием будет слой дренажного сердечника, который поможет с вентиляцией и ускорит дренаж. Этот дренажный слой очень важен при установке искусственной травы на коммерческих крышах. Затем будет два слоя гравия. Крупные куски камня в самом низу и более мелкие, более плотные куски гравия на верхнем слое. Эти два слоя гравия разделены слоем ткани. Верхний слой обычно смешивают с каким-либо дезодорантом для травы, содержащим хлор, для достижения наилучших результатов. Верхний слой рыхлого гравия будет действовать как фильтр, позволяя только чистым жидкостям фильтроваться и стекать в нижний слой.
