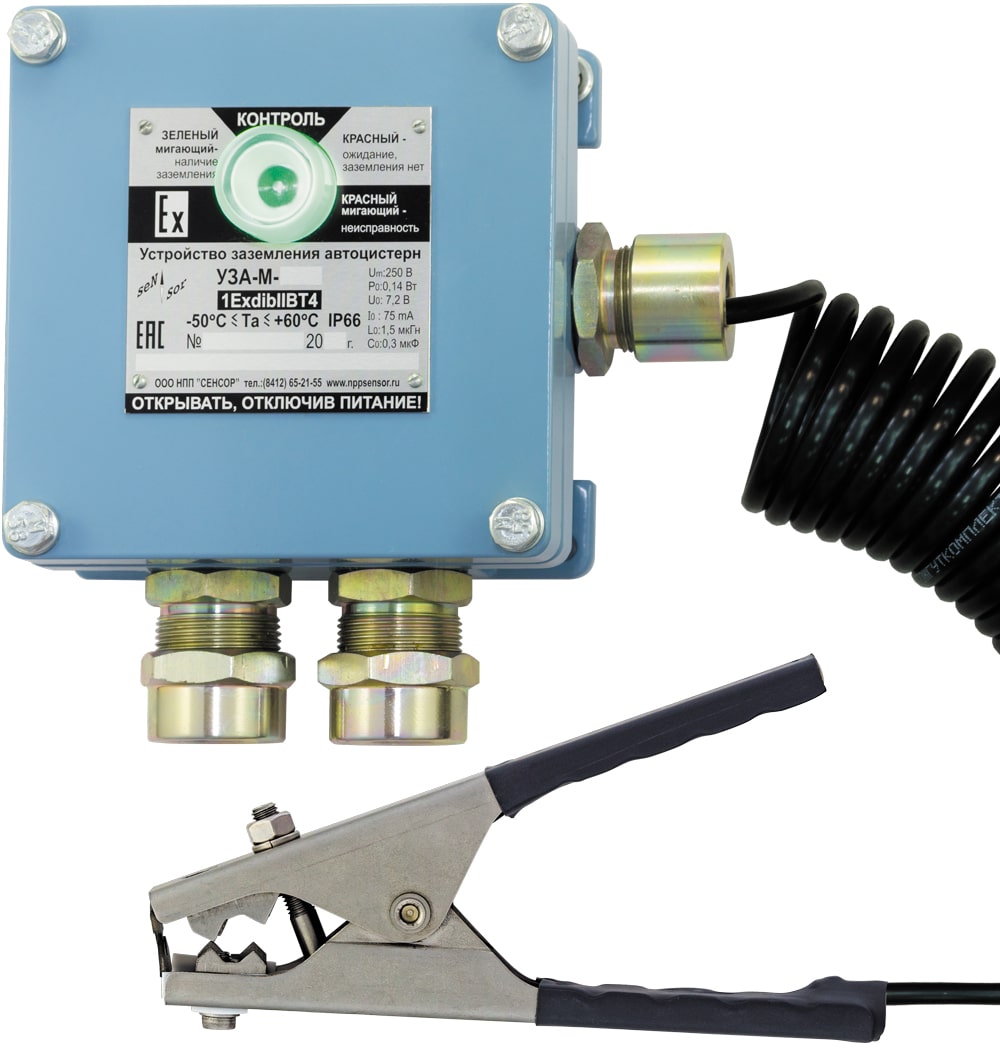

СЕНСОР УЗА-3В-C6 Устройство заземления автоцистерн
Предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе горючих и легковоспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны и подачу светового сигнала для разрешения проведения операции слива-налива.
Устройство: в комплект устройства входят индикатор и заземляющий проводник (рис. 1). В индикаторе расположены яркий светодиод красного цвета и плата контроллера, залитые компаундом, и литиевый элемент питания типа CR123. Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек (рис. 2). Широкий угол обзора светодиода индикатора (180°) позволяет крепить индикатор в разных положениях. Заземляющий проводник состоит из двух одинаковых пружинных контактных зажимов, соединенных между собой двухпроводным кабелем. Спиральный кабель, Силиконовый кабель.
Принцип работы: один зажим заземляющего проводника присоединяется к металлической части корпуса автоцистерны или магистрали заземления, другой – к дисковым контактам индикатора, разделенным изолирующей шайбой. При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления его проводов. Измеренное суммарное сопротивление не должно превышать 100 Ом – в этом случае загорается светодиод индикатора (прерывистым свечением), разрешая проведение операции слива-налива. Индикация продолжается на протяжении всей операции слива-налива, пока заземляющий проводник соединен с автоцистерной.
| Характеристика | Значение |
|---|---|
| Температура окруж. среды (индикатор), °C | от минус 50 до плюс 60 |
| Материал частей индикатора | сталь с антикор. покрытием |
| Напряжение питания, В | 3 (литиевый элемент CR123) |
| Период замены элемента питания | 2 года (при работе 1 час в день) |
| Степень защиты по ГОСТ 14254 | IP66 |
| Маркировка взрывозащиты (индикатор) | 1Ex db mb ib IIC T6 Gb X |
| Средний срок службы, лет | 15 |
| Вес в комплектации по умолчанию, кг, не более | 1,2 |
