Вес 12 арматуры 1 погонного метра: Вес погонного метра арматуры 12 мм, характеристики, особенности расчета — Строительная большегрузная техника для бизнеса

Содержание

Вес арматуры 12 мм за метр таблица

8 лет на рынке металлопроката

Работаем с ИП, частными лицами, Управляющими Компаниями и другими организациями

Доставим продукцию к назначенному времени

Доставка по Санкт-Петербургу и Ленинградской области

Таблица веса арматуры
Расчет арматуры
Сколько метров арматуры в тонне
Для каких марок стали можно применять данные расчёты

Стальная арматура высокого качества — дорогостоящий конструктивный материал. Чтобы он не остался на строительстве после завершения армокаркаса (напрасно потраченные деньги), или чтобы не пришлось завозить его второй раз (дополнительные затраты на транспорт), необходимо:

уметь его правильно рассчитывать по проектной документации или без неё;
переводить объём в массу, массу в длину для каждого диаметра стержня.

Продавцы арматуры устанавливают цены на неё за тонну, погонный метр, единицу изделия (один стержень определённой длины) или одну бухту. В этой связи важно научиться соотносить между собой все виды используемых мер. Это поможет выбрать наименее дорогой вариант и сэкономить.

Таблица весов арматуры

Диаметр в мм (d)	Вес 1 метра арматуры в кг	Кол-во погонных метров в тонне
6	0,222	4504,5
8	0,395	2531,65
10	0,617	1620,75
12	0,888	1126,13
14	1,21	826,45
16	1,58	632,91
18	2	500
20	2,47	404,86
22	2,98	335,57
25	3,85	259,74
28	4,83	207,04
32	6,31	158,48
36	7,99	125,16
40	9,87	101,32
45	12,48	80,13
50	15,41	64,89
55	18,65	53,62
60	22,19	45,07
70	30,21	33,1
80	39,46	25,34

Сколько весит арматура диаметром 12 миллиметров?

Название	Размер сечения	Вес 1 метра
Арматура	12 миллиметров	0. 888 кг.

При покупке металлических прутьев, в особенности в крупном количестве, стоит перепроверять вес. Несмотря на то, что каждый продавец указывает массу в прайсе, на самом деле может немного отличаться. Так как при изготовлении этого проката используется разная сталь, качественная и не очень.

Из всего того что нам предлагает рынок, самим востребованным являеться арматура А3 из стали А400 или А500С. Их цена немного ниже остальных, но за то очень хорошее сцепление с фундаментом, и легко сваривается, их считают универсальными.

Расчёт арматуры

Ориентировочный расчёт арматуры можно выполнять до выпуска готовой проектной документации. Для этого нужно знать сечение ленты фундамента или монолитной плиты. От его (сечения) величины вычисляют 0,001 часть. Это соответствует 0,1 % — минимальному коэффициенту армирования, установленному нормативными документами. Вычисленное таким образом значение — это общая площадь сечения всех стержней арматуры.

Полученное значение делят на количество рабочих стержней в двух слоях (стержней может быть 4, 6 или больше, если конструкция представляет не ленту, а плиту). В результате получают площадь сечения одного стержня. Далее из формулы S = π·d²/4, находим диаметр стержня.

По площади сечения стержня нетрудно найти вес одного погонного метра

M = S·ρ

Где М-вес одного погонного метра, S-площадь сечения, ρ-удельный вес стали 7,85 г/см³. Определив общую длину рабочей арматуры, узнаём её массу. Подобным расчётом вычисляем массу монтажной арматуры, при этом задаёмся диаметром без расчёта, он равен 8 или 10 мм (гладкая арматура АI (A240)).

При наличии проектной документации расчёт арматуры упрощается. Определяем по чертежу длину арматуры каждого вида, вычисляем по формуле или находим по таблице массу погонного метра через диаметр стержней, перемножаем, получаем массу всей длины арматуры. Добавляем несколько процентов (используем опыт грамотного строителя) на нахлёст (применяется при продольном соединении стержней), раскрой и на запас. Расчёт готов. С данными о массе или длине каждого вида арматуры можно производить заказ.

Зачем и как определять вес арматуры

Большинство частных застройщиков задавались вопросом, сколько весит арматура 12 мм один метр – именно она чаще всего применяется для заливки фундаментов, монолитных стен подвалов, армопоясов. Ответ на него помогает решить как минимум две задачи.

Определение грузоподъемности транспортного средства, необходимого для доставки материалов на строительную площадку.

Не все застройщики пользуются услугами доставки, и не все мелкие продавцы такую услугу предоставляют. Если нужно не так много прутков, их дешевле забрать самовывозом, но нужно знать, не будет ли нагрузка избыточной для автомобиля. Так как стандартная длина арматуры составляет 6 или 12 метров, многие прямо на месте режут её пополам и перевозят на багажнике или в прицепе. Либо выбирают короткие стержни из немерных партий.

Количество коротких прутков в немерных партиях может достигать 7% Источник prom.st

Смотрите также: Каталог компаний, что специализируются на проектировании и монтаже металлоконструкций (навесов, теплиц и т.п.)

Определение метража арматуры в тонне.

Большие объемы металлопроката продают, используя в качестве единицы измерения для расчетов не метры или штуки, а тонну. Если знать, сколько погонных метров арматурных стержней содержится в одной тонне, будет несложно рассчитать необходимый для заказа и покупки вес.

В теории, зная диаметр необходимых изделий и плотность стального сплава, из которого они произведены, можно самостоятельно вычислить их вес. Но на практике такие расчеты будут иметь большую погрешность, так как прутки арматуры имеют не постоянное сечение, а периодическое, с продольными и поперечными ребрами жесткости. И имеют два диаметра – минимальный и максимальный.

Сечение арматуры – чертеж Источник ugmk.com

Но этого делать и не нужно. Поможет узнать, сколько весит арматура, таблица, составленная на основании ГОСТ 5781-82. Этот документ регламентирует все параметры данных металлоизделий. Их масса зависит в первую очередь от диаметра.

Самые тонкие прутки имеют диаметр 6 мм и вес одного погонного метра чуть больше 220 грамм.
Самая толстая 80-миллиметровая арматура значительно тяжелее – больше 39 кг на каждый погонный метр.

Чем больше диаметр и плотнее схема армирования, тем важнее знать, сколько весит метр арматуры. Масса металлокаркаса обязательно должна учитываться при расчете нагрузки на основание, а ошибка может привести к непредсказуемым последствиям.

Сколько метров арматуры в тонне

Такие переводы проще производить, руководствуясь данными из таблиц. Смотрим таблицу выше. Если в какой-то момент это сделать невозможно, вычисление производят с помощью калькулятора.

Например, нужно определить, сколько метров арматуры диаметром 12 мм содержит одна тонна продукции. Сначала по формуле M = S·ρ находим вес погонного метра. Вместо S (площадь сечения) подставляем формулу S = π·d²/4, где d- диаметр арматуры (12 мм или 0,012 м). Удельный вес стали ρ нам известен – 7,85 г/см³ (7850кг/м³). Перемножая, получаем: М=3,14·0,012²/4·7850 кг/м³ = 0,8874 кг. Теперь одну тонну (1000 кг) делим на 0,8874, получаем ответ: одна тонна содержит 1126 метров арматуры диаметром 12 мм.

Учитывая предыдущий расчёт, определим, какое количество 12-мм стержней длиной 11,7 м содержится в одной тонне металла. Зная массу одного погонного метра (0,8874 кг), вычисляем сразу количество стержней в тонне: К=1000/(0,8874·11,7) = 96,3 шт.

Характеристики металлических стержней А12

Наибольшей востребованностью обладает арматура сечением 12 мм, благодаря удобству и лёгкости. А при вязке каркасов проявляется необходимая жесткость изделия. При строительстве загородных кирпичных домов применяется ленточный фундамент, технология возведения которого требует использования арматуры с малым диаметром. В подобных случаях наиболее пригодны двенадцатимиллиметровые стержни.

Характеристика арматуры 12 мм

В процессе производства арматурных стержней с маркировкой «А12» выполняется ГОСТ 5781-82. Характеристики арматуры А12 по назначению подразделяются на напрягаемые и не подлежащие напряжению. В зависимости от специфики технологического процесса, изделия классифицируются на следующие виды:

Виды арматуры в зависимости от технологии изготовления

холоднотянутый – арматурная проволока, предназначенная для изготовления армированной сетки;
горячекатанный – стальные стержни с округлым сечением, применяемые для армирования конструкций.

Такая продукция изготавливается из разных видов стали, выбор которых зависит от требований и области применения будущего изделия. Арматура с диаметром 12 мм встречается с гладким профилем, что соответствует классу А1 и с рифлёной поверхностью, соответствующей маркировке А3. Металлопрокат поставляется производителями в прутах или бухтах.

Характеристики

При производстве этой продукции используется Ст3 различных степеней раскисления – кипящая, полуспокойная, спокойная. Изделия из полностью раскисленной стали (спокойной) применяются в ответственных конструкциях, предназначенных для восприятия высоких нагрузок. Прокат может выполняться термически упрочненным (Т) или упрочненным вытяжкой (В).

Основные физические характеристики:

предел текучести – 235 Н/мм2;
временное сопротивление разрыву – 373 Н/мм2;
относительное удлинение – не менее 25%.

Эксплуатационные свойства стальной арматуры А1 (А240):

Расчет по нормативному весу

Чтобы просчитать массу нужного количества стержней этим способом, используем приведенную выше таблицу. Нас интересует параметр, сколько весит один погонный метр. В расчетах будем использовать прутья, диаметром 14 мм.

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»1955705077″>

Рассчитаем количество арматуры, нужное для строительства (при условии, что таблица есть у нас под рукой).

Чтобы рассчитать вес нужного нам количества арматуры следует:

Составить план строительства здания с учетом создания арматурной сетки.
Определиться с диаметром стержней.
Просчитать количество используемой арматуры в метрах.
Умножить массу одного метра арматуры нужного диаметра на количество используемых прутьев.

Пример: Для строительства будет использоваться 2322 метра арматурных прутьев диаметром 14 мм. Вес погонного метра таких стержней 1,21 кг. Умножаем 2322*1,21 получаем 2809 килограмм 62 грамма (граммами можно пренебречь). Для строительства нам понадобится 2 тонны 809 килограмм металлических стержней.

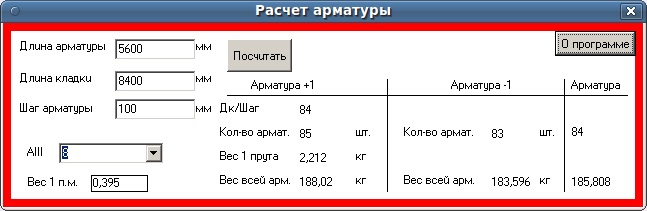

Пример расчета веса арматуры в специальной программе

Таким же нехитрым способом можно рассчитать количество в тонне прутьев любого диаметра, исходя из данных приведенных в таблице.

Расчет по удельной массе

Такой способ расчета требует определенных знаний, навыков и труда. Он основывается на формуле расчета массы, в которой используются такие величины, как объем фигуры и ее удельный вес. Прибегать к такому способу расчета погонного метра арматуры стоит лишь в том случае, если под рукой нет ни электронного калькулятора, ни таблицы с нормами ГОСТ.

Данный способ мы опробуем на вычислениях, сколько весит арматура 12 диаметра. Прежде всего, вспоминаем из курса физики формулу веса.

Прутья металлической арматуры

Вес равен объему фигуры, умноженному на ее плотность. Плотность, или удельный вес, стали равен 7850 кг/м

Что же касается объема, то его нам так же придется высчитать самостоятельно, исходя из того, что арматурный стержень является цилиндром. Возвращаемся к школьному курсу геометрии.

Объем цилиндра равен площади его сечения умноженной на высоту цилиндра. Сечением цилиндра является круг. Площадь круга вычисляется по формуле Пи (постоянная величина, равная 3,14) умножить на радиус в квадрате. Радиус равен половине диаметра.

Диаметр арматуры мы должны знать, исходя из плана и расчетов строительства, либо замерить самостоятельно.

Примечание: самостоятельный замер диаметра приведет к погрешностям в расчетах, так как арматура имеет не гладкую внешнюю поверхность.

Фрагменты прутьев арматуры различного диаметра

В нашем случае, диаметр равен 12 мм или 0,012 м. Следовательно, радиус – 6 мм или 0,006 м.

Сверяясь с таблицей видим, что полученные данные совпадают с государственными.

Если рассчитать нужно массу не одного метра, а конкретного арматурного стержня, площадь круга нужно будет умножить на длину прута. В остальном алгоритм расчета не изменится.

Статьи по теме:

Портал об арматуре » Как по таблице рассчитать вес арматуры на 1 погонный метр?

Информация

Изготовление арматурной стали регламентируется стандартом ГОСТ 5781-82. В документе прописаны технические требования и условия, классификация, сортамент, методы испытаний и другие требования к изделию. Ниже представлены некоторые справочные таблицы из ГОСТ 5781-82, с помощью которых можно узнать теоретическую массу одного метра арматуры. Вес изделия также можно рассчитать самостоятельно, или с помощью этого калькулятора.

Таблица: Теоретическая масса 1 погонного метра арматуры по ГОСТ 5781-82

Номер, Номинальный диаметр, мм	Диаметр d, мм	Площадь поперечного сечения, см	Вес 1 метра, кг	Количество метров в тонне
Арматура 6	5,75	0,283	0.222	4504.5
Арматура 8	7,5	0,503	0.395	2531.65
Арматура 10	9,3	0,785	0.617	1620.75
Арматура 12	11	1,131	0. 888	1126.13
Арматура 14	13	1,540	1.210	826.45
Арматура 16	15	2,010	1.580	632.91
Арматура 18	17	2,540	2.000	500
Арматура 20	19	3,140	2.470	404.86
Арматура 22	21	3,800	2.980	335.57
Арматура 25	24	4,910	3.850	259.74
Арматура 28	26,5	6,160	4.830	207.04
Арматура 32	30,5	8,040	6.310	158.48
Арматура 36	34,5	10,180	7.990	125.16
Арматура 40	38,5	12,570	9.870	101.32
Арматура 45	43	15,000	12.480	80.13
Арматура 50	48	19,630	15. 410	64.89
Арматура 55	53	23,760	18.650	53.62
Арматура 60	58	28,270	22.190	45.07
Арматура 70	68	38,480	30.210	33.1
Арматура 80	77,5	50,270	39.460	25.34

Для чего нужен онлайн калькулятор?

Наш калькулятор поможет рассчитать вес арматуры из углеродистой стали в режиме онлайн. Вам достаточно указать длину изделия и номинальный диаметр (диапазон – от 6мм до 80мм.).

Мы предлагаем сервис, который содержит два в одном: калькулятор веса арматуры по массе и по метру. Таким образом, можно узнать длину готового изделия, зная вес, или наоборот – узнать вес изделия определённой длины. Онлайн калькулятор арматуры пригодится при составлении проектно-сметной документации и расчётов металлических конструкций. С его помощью также можно узнать стоимость готового изделия, указав цену за метр или тонну.

Как пользоваться калькулятором?

Выберите метод вычисления (по длине или по массе).
Выберите диаметр арматуры из всплывающего списка.
Введите значение «Масса» или «Количество метров».
При необходимости, укажите цену одного метра или тонны.
Нажмите красную кнопку «Рассчитать».
В левом верхнем углу, в колонке «Результаты расчёта» вы увидите полученные данные.

Как рассчитать вес самостоятельно?

Зная номинальный диаметр и плотность материала, можно самостоятельно выполнить расчет веса арматуры. Считается он по формуле m = D

Pi / 4

ro, согласно которой масса одного метра арматуры равняется теоретической массе круга с тем же диаметром. Значения из формулы:

m – искомая масса арматуры.
D — номинальный диаметр арматуры.
ro — плотность материала.
Pi – число Пи.

Плотность регламентированной ГОСТ-ом арматуры из углеродистой стали составляет 7850. 00 кг/м

Как узнать фактический вес арматуры?

Как и справочные таблицы, калькулятор арматуры рассчитывает теоретический вес изделия. ГОСТ допускает отклонения геометрических размеров изделия от номинальных. Узнать фактический вес можно путём взвешивания арматуры определённой длины. Точная информация о массе и других характеристиках арматуры указана в паспорте изделия от производителя.

Это интересно: Армопояс под плиты перекрытия: виды и устройство

Вес композитной арматуры

Сейчас вместо стальных арматурных стержней все чаще используют стеклопластиковые. Они имеют массу достоинств, к числу которых относят и малый вес. Кроме того, стеклопластик обладает лучшей, чем у стали, прочностью на разрыв, что позволяет применять изделия меньшего диаметра. К примеру, 8-миллиметровый композитный стержень по своим физико-механическим характеристикам эквивалентен 12-миллиметровому стальному. Соответственно, нагрузка уменьшается ещё заметнее.

Таблица для определения эквивалента диаметров стальной и композитной арматуры Источник luxkompozit. ru

Сравните, сколько весит метр арматуры 12 мм из стального сплава (890 г) и метр стеклопластикового стержня диаметром 8 мм (110 г). Разница в 8 раз.

Примеры расчетов

Чтобы узнать, сколько весит 1 метр арматуры 12 мм, достаточно найти этот диаметр в первом столбце. В следующем дана масса 1 п.м. – 888 грамм. А в тонне всего 1126 метров или, если разделить это значение на длину прутка, почти 96 штук.

В проектной документации может быть указан только диаметр и масса арматуры без указания метража. При покупке поштучно придется подсчитать, сколько штук вам необходимо. Например, вам нужно купить 1,5 тонны арматуры 16 мм для устройства ленточного фундамента.

Находим по таблице, сколько весит 1 метр арматуры – это 1,58 кг.
Переводим 1,5 тонны в килограммы, умножая на 1000 – 1500 кг.
Делим 1500 на 1, 58 и имеем 950 м.
Или делим 1500 на 18,56 (вес одного прутка) и получаем 81 штуку.

Эти несложные расчеты позволят не только не ошибиться при покупке, но и проверить количество доставленного на площадку материала.

Когда нужно узнать, сколько будет весить определенное количество стержней, поступают наоборот: умножают вес прутков требуемого диаметра на их количество или метраж. Например, нужно купить 30 прутков, толщина арматуры 20 мм. При массе одного прутка 29 кг общий вес составит 30 х 29 = 870 кг.

Арматура вес 1 метра

Калькулятор веса арматуры. Таблицы из ГОСТ 5781-82 и ГОСТ Р 52544-2006 массы 1 метра арматурного проката стандартных диаметров

ГОСТ 5781-82 скачать pdf

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАЛЬ ГОРЯЧЕКАТАНАЯ ДЛЯ АРМИРОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ Технические условия Hot-rolled steel for reinforcement of ferroconcrete structures. Specifications

ГОСТ 5781-82

Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматурная сталь).

В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

(Измененная редакция, Изм. № 4).

1. КЛАССИФИКАЦИЯ И СОРТАМЕНТ

1.1. В зависимости от механических свойств арматурная сталь подразделяется на классы A-I (А240), А-II(А300), А-III (А400), A-IV (A600), A-V (A800), A-VI (A1000).

1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса A-I (A240) изготовляют гладкой, классов А-II (А300), А-III (А400), A-IV (A600), A-V (A800) и A-VI (A1000) — периодического профиля.

По требованию потребителя сталь классов А-II (А300), А-III (А400), A-IV (A600) и A-V (A1000) изготовляют гладкой.

1.1, 1.2. (Измененная редакция, Изм. № 5).

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной стали гладкого и периодического профиля, а также предельные отклонения по массе для периодических профилей должны соответствовать указанным в табл. 1.

1.4. Номинальные диаметры периодических профилей должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

Таблица 1 Арматура

Номер профиля (номинальный диаметр стержня dн)	Площадь поперечного сечения стержня, см2	Масса 1 м профиля
Теоретическая; кг	Предельные отклонении, %
6	0,283	0,222	+9,0
8	0,503	0,395	-7,0
10	0,785	0,617	+5,0
12	1,131	0,888	-6,0
14	1,540	1,210
16	2,010	1,580
18	2,540	2,000
20	3,140	2,470	+3,0
22	3,800	2,980	-5,0
25	4,910	3,850
28	6,160	4,830
32	8,010	6,310
36	10,180	7,990	+3,0
40	12,570	9,870	-4,0
45	15,000	12,480
50	19,630	15,410
55	23,760	18,650	+2,0
60	28,270	22,190	-4,0
70	38,480	30,210
80	50,270	39,460

(Измененная редакция, Изм. № 3).

1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85×103 кг/м3. Вероятность обеспечения массы 1 м должна быть не менее 0,9.

(Измененная редакция, Изм. № 3).

1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ 2590-88 для обычной точности прокатки.

1.7. Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1a, и специального назначения Ас-II (Ас300) профилем, приведенным на черт. 2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Сталь класса A-III (A400), изготовляемая профилем, приведенным на черт. 1б, и классов A-IV (A600), A-V(A800), A-VI (A1000) профилем, приведенным на черт. 1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы.

Черт. 1

Черт. 2

Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на черт. 1a или 2а.

Профиль, приведенный на черт. 2а, специального назначения изготовляется по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на черт. 2а и б, могут уточняться.

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля, изготавливаемого по черт. 1a и б, должны соответствовать приведенным в табл. 2, а по черт. 2а и б — приведенным в табл. 3.

Таблица 2 Размеры, мм Купить арматуру или узнать цены >>>

Номер профиля (номинальный диаметр dн)	d	h	d1	h2	t	b	b1	r
Номин.	Пред. откл	Номин.	Пред. откл
6	5,75		0,5	±0,25	6,75	0,5	5	0,5	1?0	0,75
8	7,5		0,73		9,0	0,75	5	0,75	1,25	1,1
10	9,3		1,0		11,3	1,0	7	1,0	1,5	1,5
12	11,0	+0,3	1,25		13,5	1,25	7	1,0	2,0	1,9
14	13,0	-0,5	1,25		15,5	1,25	7	1,0	2,0	1,9
16	15,0		1,5		18,0	1,5	8	1,5	2,0	2,2
18	17,0		1,5	±0,5	20,0	1,5	8	1,5	2,0	2,2
20	19,0		1,5		22,0	1,5	8	1,5	2,0	2,2
22	21,0	+0,4	1,5		24,0	1,5	8	1,5	2,0	2,2
25	24,0	-0,5	1,5		27,0	1,5	8	1,5	2,0	2,2
28	26,5		2,0		30,5	2,0	9	1,5	2,5	3,0
32	30,5		2,0		34,5	2,0	10	2,0	3,0	3,0
36	34,5	+0,4	2,5	±0,7	39,5	2,5	12	2,0	3,0	3,5
40	38,5	-0,7	2,5		43,5	2,5	12	2,0	3,0	3,5
45	43,0		3,0		49,0	3,0	15	2,5	3,5	4,5
50	48,0		3,0		54,0	3,0	15	2,5	3,5	4,5
55	53,0	+0,4	3,0		59,0	3,0	15	2,5	4,0	4,5
60	68,0	1,0	3,0	±1,0	64,0	3,0	15	2,5	4,0	5,0
70	68,0	+0,5	3,0		74,0	3,0	15	2,5	4,5	5,5
80	77,5	-1,1	3,0		83,5	3,0	15	2,5	4,6	5. 5

Примечание. По требованию потребителя предельные отклонения размера d1 не должны превышать предельных отклонений dплюс удвоенные предельные отклонения h.

Таблица 3

Размеры, мм

Номер профиля (номинальный диаметр dн)	d	h	d1	h2	hr	hB	t	b	b1	r1	a, град
Номин.	Пред. откл.	Номин.	Пред. откл.
10	8,7		1,6	±0,5	11,9	1,6	0,6	1,0	10	0,7	1,5	11
12	10,6		1,6		13,8	1,6	0,6	1,0	10	0,7	2,0	11
14	12,5	+0,3	2,0		16,5	2,0	0,8	1,2	12	1,0	2,0	12
16	14,2	-0,5	2,5		19,2	2,5	1,0	1,5	12	1,0	2,0	12
18	10,2		2,5	+0,65	21,2	2,5	1,0	1,5	12	1,0	2,0	12
20	18,2		2,5	-0,85	23,2	2,5	1,0	1,5	12	1,0	2,0	12	50
22	20,3	+0,4	2,5		25,3	2,5	1,0	1,5	12	1,0	2,0	12
25	23,3	-0,5	2,5		28,3	2,5	1,0	1,5	14	1,2	2,0	14
28	25. 9		3,0		31,9	3,0	1,2	1,8	14	1,2	2,5	14
32	29,8	+0,4	3,2	+1,0	36,2	3,2	1,2	2,0	16	1,5	3,0	14
36	33,7	-0,7	3,5	-1,2	40,7	3,5	1,5	2,0	18	1,5	3,0	19
40	37,6		3,5		44,6	3,5	1,5	2,0	18	1,5	3,0	19

1.10. Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируются.

Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяются.

1.11. Овальность гладких профилей (разность наибольшего и наименьшего диаметров в одном сечении) не должна превышать суммы плюсового и минусового предельных отклонений по диаметру.

1.9-1.11. (Измененная редакция, Изм. № 3).

1.12. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А-400) диаметром до 10 мм включительно изготовляют в мотках или стержнях, больших диаметров — в стержнях. Арматурную сталь классов A-IV (A600), A-V (A800) и A-VI (A1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм изготовляют по согласованию изготовителя с потребителем в мотках.

1.13. Стержни изготовляют длиной от 6 до 12 м:

мерной длины;

мерной длины с немерными отрезками длиной не менее 2 м не более 15 % от массы партии;

немерной длины.

В партии стержней немерной длины допускается наличие стержней длиной от 3 до 6 и не более 7 % от массы партии.

По согласованию изготовителя с потребителем допускается изготовление стержней от 5 до 25 м.

1.14. Предельные отклонения по длине мерных стержней должны соответствовать приведенным в табл. 4.

Таблица 4

Длина стержней, м	Предельные отклонения по длине, мм. при точности порезки
обычной	повышенной
До 6 включ.	+50	+25
Св. 6	+70	+35

Стержни повышенной точности изготовляют по требованию потребителя.

1.15. Кривизна стержней не должна превышать 0,6 % измеряемой длины.

Примеры условных обозначений

Арматурная сталь диаметром 20 мм, класса A-II (А300):

20-A-II (A300) ГОСТ 5781-82

Арматурная сталь диаметром 18 мм, класса A-I (А240):

18-A—I (А240) ГОСТ 5781-82

В обозначении стержней класса A-II специального назначения добавляется индекс с: Ас-II.

(Измененная редакция, Изм. № 4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Арматурную сталь изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Арматурную сталь изготовляют из углеродистой и низколегированной стали марок, указанных в табл. 5. Марка стали указывается потребителем в заказе. При отсутствии указания марку стали устанавливает предприятие-изготовитель. Для стержней класса A-VI (А-1000) марки стали устанавливают по согласованию изготовителя с потребителем.

Таблица 5

Класс арматурной стали	Диаметр профиля, мм	Марка стали
A-I (A240)	6-40	Ст3кп, Ст3пс, Ст3сп
А-II (А300)	10-40	Ст5сп, Ст5пс
	10-80	1НГ2С
Ас-II (Ас300)	10-32	10ГТ
	(36-40)
А-III (А400)	6-40	35ГС, 25Г2С
	6-22	32Г2Рпс
	10-18	80С
A-IV (А600)	(6-8)
	10-32	20ХГ2Ц
	(36-40)
	(6-8)
А-V (А800)	10-32	23Х2Г2Т
	(36-40)
A-VI (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Примечания:

Допускается изготовление арматурной стали классаA-V(А800). Из стали марок 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР.
Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.

(Измененная редакция, Изм. № 3, 4).

2.3. Химический состав арматурной углеродистой стали должен соответствовать ГОСТ 380-88, низколегированной стали — нормам, приведенным в табл. 6.

Таблица 6

Марки стали	Массовая доля элементов, %
Углерод	Марганец	Кремний	Хром
10ГТ	Не более 0,13	1,00-1,40	0,45-0,65	Не более 0,30
18Г2С	0,14-0,23	1,20-1,60	0,60-0,90	Не более 0,30
32Г2Рпс	0,28-0,37	1,30-1,75	Не более 0,17	Не более 0,30
35ГС	0,30-0,37	0,80-1,20	0,60-0,90	Не более 0,30
25Г2С	0,20-0,29	1,20-1,60	0,60-0,90	Не более 0,30
20ХГ2Ц	0,19-0,26	1,50-1,90	0,40-0,70	0,90-1,20
800	0,74-0,82	0,50-0,90	0,60-1,10	Не более 0,30
23Х2Г2Т	0,19-0,26	1,40-1,70	0,40-0,70	1,35-1,70
22Х2Г2АЮ	0,19-0,26	1,40-1,70	0,40-0,70	1,50-2,10
22Х2Г2Р	0,19-0,26	1,50-1,90	0,40-0,70	1,50-1,90
20Х2Г2СР	0,16-0,26	1,40-1,80	0,75-1,55	1,40-1,80

Продолжение табл. 6

Марки стали	Массовая доля элементов, %
Титан	Цирконий	Алюминий	Никель	Сера	Фосфор	Медь
не более
10ГТ	0,015-0,035	—	0,02-0,05		0,0-10	0,030	0,30
18Г2С	—	—	—	0,30	0,045	0,040	0,30
32Г2Рпс	—	—	0,001-0,015	0,30	0,050	0,045	0,30
35ГС	—	—	—	0,30	0,045	0,040	0,30
25Г2С	—	—	—	0,30	0,045	0,040	0,30
20ХГ2Ц	—	0,05-0,14	—	0,30	0,045	0,045	0,30
80С	0,015-0,040	—	—	0,30	0,045	0,040	0,30
23Х2Г2Т	0,02-0,08	—	0,015-0,050	0,30	0,045	0,045	0,30
22Х2Г2АЮ	0,005-0,030	—	0,02-0,07	0,30	0,040	0,040	0,30
22Х2Г2Р	0,02-0,08	—	0,015-0,050	0,30	0,040	0,040	0,30
20Х2Г2СР	0,02-0,08	—	0,05-0,050	0,30	0,040	0,040	0,30

2. 3.1. В стали марки 20ХГ2Ц допускается увеличение массовой доли хрома до 1,7 % и замена циркония на 0,02-0,08 % титана. В стали марки 23Х2Г2Т допускается замена титана на 0,05-0,10 % циркония. В этом случае в обозначении стали марки 20ХГ2Ц вместо буквы Ц ставят букву Т, стали марки 23Х2Г2Т вместо буквы Т ставят букву Ц.

В стали марки 32Г2Рпс допускается замена алюминия титаном или цирконием в равных единицах.

2.3.2. Массовая доля азота в стали марки 22Х2Г2А10 должна составлять 0,015-0,030 %, массовая доля остаточного азота в стали марки 10ГТ — не более 0,008 %.

2.3.3. Массовая доля бора в стали марок 22Х2Г2Р, 20Х2Г2СР и 32Г2Рпс должна быть 0,001-0,007 %. В стали марки 22Х2Г2АЮ допускается добавка бора 0,001-0,008 %.

2.3.4. Допускается добавка титана в сталь марок 18Г2С, 25Г2С, 35ГС из расчета его массовой доли в готовом прокате 0,01-0,03 %, в сталь марки 35ГС из расчета его массовой доли в готовом прокате, изготовленном в мотках, 0,01-0,06 %.

2.4. Отклонения по химическому составу в готовом прокате из углеродистых сталей — по ГОСТ 380-88, из низколегированных сталей при соблюдении норм механических свойств — по табл. 7. Минусовые отклонения по содержанию элементов (кроме титана и циркония, а для марки стали 20Х2Г2СР кремния) не ограничивают.

Таблица 7

Элементы	Предельные отклонения, %
Углерод	+0,020
Кремний	+0,050
Марганец	+0,100
Хром	+0,050
Медь	+0,050
Сера	+0,005
Фосфор	+0,005
Цирконий	+0,010
	-0,020
Титан	±0,010

Примечание. По согласованию изготовителя с потребителем сталь может изготовляться с другими отклонениями по содержанию хрома, кремния и марганца.

(Измененная редакция, Изм. № 3).

2.5. Арматурную сталь классов А-I (А240), А-II (А300), A-III (А400), A-IV (А600) изготовляют горячекатаной, класса A-V (А800) — с низкотемпературным отпуском, класса A-VI (A1000) — с низкотемпературным отпуском или термомеханической обработкой в потоке прокатного стана.

Допускается не проводить низкотемпературный отпуск стали классов A-V (А800) и A-VI (A1000) при условии получения относительного удлинения не менее 9 % и равномерного удлинения не менее 2 % при испытании в течение 12 ч после прокатки.

2.6. Механические свойства арматурной стали должны соответствовать нормам, указанным в табл. 8.

Таблица 8

Класс арматурной стали	Предел текучести sт	Временное сопротивление разрыву sв	Относительное удлинение d5,%	Равномерное удлинение dr, %	Ударная вязкость при температуре -60 °С	Испытание на изгиб и в холодном состоянии (с — толщина отправки, d — диаметр стержня)
Н/мм2	кгс/мм2	Н/мм2	кгс/мм2	МДж/м2	кгс×м/см2
Не менее
A-I (А240)	235	24	373	38	25	—	—	—	180°; c = d
A-II (А300)	295	30	490	50	19	—	—	—	180°; с = 3d
Ас-II(Ас300)	295	30	441	45	25	—	0,5	5	180°; c = d
A-III(А400)	390	40	590	60	14	—	—	—	90°; с = 3d
A-IV(А600)	590	60	883	90	6	2	—	—	45°; с = 5d
A-V (A800)	785	80	1030	105	7	2	—	—	45°; с = 5d
A-VI(А1000)	980	100	1230	125	6	2	—	—	45°; с = 5d

Примечания:

По согласованию изготовителя с потребителем допускается не проводить испытание на ударную вязкость арматурной стали класса Ас-II(Ас300).
(Исключен, Изм. № 3).
Для арматурной стали класса А-IV(А600) диаметром 18 мм стали марки 80С норма изгиба в холодном состоянии устанавливается не менее 30°.
Для арматурной стали класса A-I (А240) диаметром свыше 20 мм при изгибе в холодном состоянии на 180°с= 2d, класса A-II (А300) диаметром свыше 20 мм с = 4d.
В скобках указаны условные обозначения по пределу текучести.

(Измененная редакция, Изм. № 1, 3).

Для стали класса А-II (А300) диаметром свыше 40 мм допускается снижение относительного удлинения на 0,25 % на каждый миллиметр увеличения диаметра, но не более чем на 3 %.

Для стали класса Ас-II (Ас300) допускается снижение временного сопротивления до 426 МПа (43,5 кгс/мм2) при относительном удлинении: d5 30 % и более.

Для стали марки 25Г2С класса А-III (А400) допускается снижение временного сопротивления до 560 МПа (57 кгс/мм2) при пределе текучести не менее 405 МПа (41 кгс/мм2), относительном удлинении: d5 не менее 20 %.

2.7. Статистические показатели механических свойств арматурной стали периодического профиля должны соответствовать приложению 1, с повышенной однородностью механических свойств — обязательному приложению 1 и табл. 9.

Таблица 9

Класс арматурной стали	Номер профиля	S	So
Для sт (s0,2)	Для sв	Для sт (s0,2)	Для sв	Для sт (s0,2)	Для sв	Для sт (s0,2)	Для sв
МПа (кгс/мм2)	МПа (кгс/мм2)
He более
А-II (А300)	10-10	29(3)	29(3)	15(1,5)	15(1,5)	0,08	0,06	0,05	0,03
A-III (А400)	6-40	39(4)	39(4)	20(2,0)	20(2,0)	0,08	0,07	0,05	0,03
A-IV (А600)	10-32	69(7)	69(7)	39(4)	39(4)	0,09	0,07	0,06	0,05
A-V (A800)	10-32	78(8)	78(8)	49(5)	49(5)	0,09	0,07	0,06	0,05
A-VI (А1000)	10-22	88(9)	88(9)	49(5)	49(5)	0,08	0,07	0,05	0,04

Примечания:

S— среднеквадратическое отклонение в генеральной совокупности испытаний;

Sо — среднеквадратическое отклонение в партии-плавке;

— среднее значение в генеральной совокупности испытаний;

— минимальное среднее значение в партии-плавке.

Для арматурной стали в мотках диаметром 6 и 8 мм допускается повышение норм поSи Sо на 4,9 МПа (0,5 кгс/мм2).
(Исключен, Изм. № 5).

Вероятность обеспечения механических свойств, указанных в табл. 8, должна быть не менее 0,95.

(Измененная редакция, Изм. № 3, 5).

2.8. На поверхности профиля, включая поверхность ребер и выступов, не должно быть раскатанных трещин, трещин напряжения, рванин, прокатных плен и закатов.

Допускаются мелкие повреждения ребер и выступов, в количестве не более трех на 1 м длины, а также незначительная ржавчина, отдельные раскатанные загрязнения, отпечатки, наплывы, следы раскатанных пузырей, рябизна и чешуйчатость в пределах допускаемых отклонений по размерам.

(Измененная редакция, Изм. № 2).

2.9. Свариваемость арматурной стали всех марок, кроме 80С, обеспечивается химическим составом и технологией изготовления.

2.10. Углеродный эквивалент для свариваемой стержневой арматуры из низколегированной стали класса А-III (А400) должен быть не более 0,62.

3. ПРАВИЛА ПРИЕМКИ

3.1. Арматурную сталь принимают партиями, состоящими из профилей одного диаметра, одного класса, одной плавки-ковша и оформленными одним документом о качестве.

Масса партии должна быть до 70 т.

Допускается увеличивать массу партии до массы плавки-ковша.

3.2. Каждая партия сопровождается документом о качестве по ГОСТ 7566-81 с дополнительными данными:

номер профиля;

класс;

минимальное среднее значение и среднеквадратические отклонения Sо в партии величин sт (s0,2) и sв;

результаты испытаний на изгиб в холодном состоянии;

значения равномерного удлинения для стали класса А-IV (А600), A-V (A800), A-VI (А1000).

3.3. Для проверки размеров и качества поверхности отбирают:

при изготовлении арматурной стали в стержнях — не менее 5 % от партии;

при изготовлении и мотках — два мотка от каждой партии.

(Измененная редакция, Изм. № 3).

3.4. Для проверки химического состава пробы отбирают по ГОСТ 7565-81.

Массовую долю алюминия изготовитель определяет периодически, но не реже одного раза в квартал.

3.5. Для проверки на растяжение, изгиб и ударную вязкость от партии отбирают два стержня.

Для предприятия-изготовителя интервал отбора стержней должен быть не менее половины времени, затраченного на прокатку одного размера профиля одной партии.

(Измененная редакция, Изм. № 3).

3.6. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей повторные испытания проводят по ГОСТ 7566-81.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1 Химический анализ стали проводят по ГОСТ 12344-88, ГОСТ 12348-78, ГОСТ 12350-78, ГОСТ 12352-81, ГОСТ 12355-78, ГОСТ 12356-81, ГОСТ 18895-81 или другими методами, обеспечивающими требуемую точность.

4.2. Диаметр и овальность профилей измеряют на расстоянии не менее 150 мм от конца стержня или на расстоянии не менее 1500 мм от конца мотка при массе мотка до 250 кг и не менее 3000 мм при массе мотка более 250 кг.

4.3. Размеры проверяют измерительным инструментом необходимой точности.

4.4. От каждого отобранного стержня для испытания на растяжение, изгиб и ударную вязкость отрезают по одному образцу.

4.5. Отбор проб для испытания на растяжение, изгиб и ударную вязкость проводят по ГОСТ 7564-73.

4.6. Испытание на растяжение проводят по ГОСТ 12004-81.

4.7. Испытание на изгиб проводят по ГОСТ 14019-80 на образцах сечением, равным сечению стержня.

Для стержней диаметром свыше 40 мм допускается испытание образцов, разрезанных вдоль оси стержня, на оправке, диаметром, уменьшенным вдвое по сравнению с указанным в табл. 4, с приложением усилия изгиба со стороны разреза.

4.8. Определение ударной вязкости проводят по ГОСТ 9454-78 на образцах с концентратором вида U типа 3 для стержней диаметром 12-14 мм и образцах типа 1 для стержней диаметром 16 мм и более. Образцы изготовляют в соответствии с требованиями ГОСТ 9454-78.

4.9. Допускается применять статистические и неразрушающие методы контроля механических свойств и массы профилей.

4.10. Кривизна стержней измеряется на длине поставляемого профиля, но не короче 1 м.

4.11. Определение статистических показателей механических свойств в соответствии с обязательным приложением 2.

4.12. Качество поверхности проверяют без применения увеличительных приборов.

4.10-4.12. (Введены дополнительно, Изм. № 3).

4.13. Измерение высоты поперечных выступов периодического профиля следует проводить по вертикальной оси поперечного сечения арматурного проката.

(Введен дополнительно, Изм. № 4).

5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Упаковка, маркировка, транспортирование и хранение — по ГОСТ 7500-81 с дополнениями:

концы стержней из низколегированных сталей класса А-IV (А600) должны быть окрашены красной краской, класса A-V (А800) — красной и зеленой, класса A-VI (A1000) — красной и синей. Допускается окраска связок на расстоянии 0,5 м от концов;

стержни упаковывают в связки массой до 15 т, перевязанные проволокой или катанкой. По требованию потребителя стержни упаковывают в связки массой до 3 и 5 т;

на ярлыке, прикрепленном к каждой связке стержней, наносят принятое обозначение класса арматурной стали (например, A-III) или условное обозначение класса по пределу текучести (А400).

На связки краска наносится полосами шириной не менее 20 мм на боковую поверхность по окружности (не менее 1/2 длины окружности) на расстоянии не более 500 мм от торца.

На мотки краска наносится полосами шириной не менее 20 мм поперек витков с наружной стороны мотка.

На неупакованную продукцию краска наносится на торец или на боковую поверхность на расстоянии не более 500 мм от торца.

(Измененная редакция, Изм. № 3, 5).

ПРИЛОЖЕНИЕ 1 Обязательное

ТРЕБОВАНИЯ К СТАТИСТИЧЕСКИМ ПОКАЗАТЕЛЯМ МЕХАНИЧЕСКИХ СВОЙСТВ

Предприятие-изготовитель гарантирует потребителю средние значения временного сопротивленияsви предела текучести (физического sт и условного s0,2) в генеральной совокупности — i и минимальные средние значения этих же показателей в каждой партии-плавке — i; значения которых устанавливаются из условий:

i ³ хiбp + t×S

i > 0,9хiбp + 3Sо

i ³ хiбp,

где хiбp — браковочные значения величин sв, s0,2, указанные в табл. 8 настоящего стандарта;

t — величина квантиля, принимаемая равной 2 для классов A-II (А300) и A-III (А400) и 1,64 для стержней классов A-IV (А600), A-V (А800) и A-VI (А 1000).

Контроль качества показателей механических свойств продукции на предприятии-изготовителе.

2.1. Требуемые показатели качества профилей обеспечивается соблюдением технологии производства и контролируются испытанием согласно требований п. 3.5, пп. 4.4-4.8.

2.2. Величины , , S и Sо устанавливаются в соответствии с результатами испытаний и положений приложения 2.

Контроль качества показателей механических свойств продукции на предприятии-потребителе.

3.1. Потребитель при наличии документа о качестве на продукцию высшей категории качества может не проводить испытания механических свойств.

3.2. При необходимости проверки механических свойств от каждой партии проводится испытание шести образцов, взятых из разных пакетов или мотков и от разных профилей, и по результатам проверяется выполнение условий

xmin ³ i — 1,64So

в ³ i ³ iбр,

где в — среднее значение механических свойств по результатам испытаний шести образцов;

tmin — минимальное значение результатов испытаний шести образцов.

3.3. Минимальные значения относительного удлинения d5 и равномерного удлинения dr должны быть не менее значений, приведенных в табл. 8.

(Измененная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ 2 Обязательное

МЕТОДИКА
определения статистических показателей прочностных характеристик механических свойств проката горячекатаного для армирования железобетонных конструкций

Настоящая методика распространяется на горячекатаный, ускоренно-охлажденный, термомеханически и термически упрочненный прокат периодического профиля, изготовленного в мотках или стержнях.

Методика применяется при оценке надежности механических свойств в каждой партии-плавке и стали в целом, контроля стабильности технологического процесса.

Для определения статистических показателей механических свойств (предела текучести физическогоsтили условногоs0,2, временного сопротивления разрыву sв) используются контрольные результаты испытаний, начинаемые генеральными совокупностями.
Соответствие механических свойств проката требованиям нормативно-технической документации определяется на основании статистической обработки результатов испытаний, образующих выборку из генеральной совокупности. Все выводы, результаты и заключения, сделанные на основании выборки, относятся ко всей генеральной совокупности.
Выборка — совокупность результатов контрольных испытаний, образующих информационный массив, подлежащий обработке.

В выборку входят результаты сдаточных испытаний проката одного класса, одной марки и способа выплавки, прокатанной на один или группы близких профилеразмеров.

Выборка, на основании которой производится расчет статистических показателей, должна быть представительной и охватывать достаточно длительный промежуток времени, но не менее трех месяцев, в течение которого технологический процесс не изменяется. При необходимости промежуток времени для выборки можно увеличить. Проверка однородности выборки по нормативно-технической документации.
Количество партий-плавок в каждой выборке должно быть не менее 50.
При формировании выборки должно соблюдаться условие случайного отбора проб от партии-плавки. Оценка анормальности результатов испытаний проводится по нормативно-технической документации.
При статистической обработке определяется среднее значение,среднее квадратическое отклонение Sкаждой выборки (генеральной совокупности), среднее квадратическое отклонение внутри партии-плавки Sо, а также среднее квадратическое отклонение плавочных средних S1. Величина S1 определяется по формуле .

Величины , S определяются по нормативно-технической документации.

Проверку стабильности характеристики S проводят в соответствии с ОСТ 14-34-78.
Величина /> So определяется для ускоренно-охлажденной, термомеханически и термически упрочненной арматурной стали только экспериментальным методом, для горячекатаной — экспериментальным методом и методом размаха по формуле , где и Sv соответственно среднее значение и среднее квадратическое отклонение распределения размаха по двум испытаниям от партии. Минимальное значение Sо равно 1.
Определение величиныSо экспериментальным методом производится не менее чем на двух плавках для каждой марки стали, класса и профиле размера проката путем случайного отбора не менее 100 проб от каждой плавки.
Величина минимального среднего значения прочностных характеристикsт(s0,2), sв) в каждой партии-плавке 2 определяется из условия i = — t × S1, где t — величина квантиля 1,64 для вероятности 0,95.
Минимальное значение результатов испытаний на растяжение двух образцов (n= 2) каждой партии, подвергаемой контролю, должно быть не менееxmin, определяемого по формуле

xmin ³ i — 1,64So.

Для обеспечения гарантии потребителю механических свойств должны удовлетворяться следующие условия:

i ³ xiбр + 1,64S;

i ³ xiбр;

i ³ 0,9xiбр + 3So,

где xiбр — браковочное значение sт (s0,2) и sв, указанное в соответствующей нормативно-технической документации.

(Введено дополнительно, Изм № 3).

СОДЕРЖАНИЕ

1. Классификация и сортамент

2. Технические требования

3. Правила приемки

4. Методы испытаний

5. Упаковка, маркировка, транспортирование и хранение

Приложение 1 обязательное Требования к статистическим показателям механических свойств

Приложение 2 обязательное Методика определения статистических показателей прочностных характеристик механических свойств проката горячекатаного для армирования железобетонных конструкций

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, Госстроем СССР

РАЗРАБОТЧИКИ

Н. М. Воронцов, канд. техн. наук; И. С. Гринь, канд. техн. наук; К. Ф. Перетятько; Г. И. Снимщикова; Л. Г. Больших, Е. Д. Гавриленко; канд. техн. наук; К. В. Михайлов, д-р техн. наук; С. А. Мадатян, канд. техн. наук; Н. М. Мулин, канд. техн. наук; В. З. Мешков, канд. техн. наук; Б. П. Горячев, канд. техн. наук; Б. Н. Фридлянов; В. И. Петина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 17.12. № 4800

Взамен ГОСТ 5.1459-72, ГОСТ 5781-75
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение ИТД, на который дана ссылка	Номер пункта
ГОСТ 380-88	2.3, 2.4
ГОСТ 2590-88	1.6
ГОСТ 7564-73	4.5
ГОСТ 7565-81	3.4
ГОСТ 7566-81	3.2, 3.6, 5.1
ГОСТ 9454-78	4.8
ГОСТ 12004-81	4.6
ГОСТ 12344-88	4.1
ГОСТ 12348-78	4.1
ГОСТ 12350-78	4.1
ГОСТ 12352-81	4.1
ГОСТ 12355-78	4 1
ГОСТ 12356-81	4.1
ГОСТ 14019-80	4.7
ГОСТ 18895-81	4.1
ОСТ 14-34-78	Приложение 2

Ограничение срока действия снято по решению Межгосударственного совета по стандартизации, метрологии и сертификации (протокол 3-93 от 17. 02.93).
ПЕРЕИЗДАНИЕ (декабрь 1993 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в феврале 1984 г., июне 1987 г., декабре 1987 г., октябре 1989 г, в декабре 1990 г. (ИУС 5-84, 11-87, 3-88, 1-90, 3-91).

Источник: http://ros-met.com/gost-5781-82/

Стальная арматура: вес 1 метра | Таблица

Как узнать массу погонного метра? Для решения этой задачи необходимо сверится с таблицей расчета, найдя в ней номинальный диаметр (номер профиля) используемой в строительстве.

Таблица веса:

Диаметр (мм)	Вес кг/метр
5,5 мм	0,187
6 мм	0,222
8 мм	0,395
10 мм	0,617
12 мм	0,888
14 мм	1,210
16 мм	1,580
18 мм	2,000
20 мм	2,470
22 мм	2,980
25 мм	3,850
28 мм	4,830
32 мм	6,310
36 мм	7,990
40 мм	9,870
45 мм	12,480
50 мм	15,410

Данная таблица абсолютно проста в применении. В первой колонке выбираем диаметр стержня в мм, которая будет использоваться, во второй колонке сразу видим вес одного погонного метра стержня данного типа.

От чего зависит масса прутов

Разумеется, в первую очередь вес прута зависит от толщины. Чем больше диаметр, тем больше будет и масса. Сегодня при строительстве чаще всего применяются металлические пруты диаметром от 6 до 80 миллиметров.

Масса 1 м. арматуры, самой тонкой, весит всего 222 грамма, в то время как для самой толстой этот показатель составляет 39,46 килограмма. Как видите – разница огромна.

Поэтому эти знание также не будет лишним при расчете давления конструкции на основание – несколько неучтенных тонн нагрузки может губительно сказаться на надежности и долговечности любой постройки.

Зачем нужно знать вес?

Часто у профессиональных строителей возникает вопрос – каков вес погонного метра арматуры. Зачем им это нужно? Дело в том, что при закупке прутов для возведения крупных сооружений, она покупается не поштучно, как при индивидуальном строительстве, а тоннами. Но сложно рассчитать, на сколько хватит определенной массы материала, если не знать его массы.

Знание же общей массы и удельного веса, можно за считанные секунды произвести простейшие расчеты, получив общую протяженность металлических стержней. Для этого, берём всю массу необходимых прутов, и делим на вес 1 погонного метра.

Источник: http://DomStrouSam.ru/tablitsa-vesa-1-metra-armaturyi-massa-vseh-diametrov/

Характеристики

Основные физические характеристики:

предел текучести – 235 Н/мм2;
временное сопротивление разрыву – 373 Н/мм2;
относительное удлинение – не менее 25%.

Эксплуатационные свойства стальной арматуры А1 (А240):

Хорошая свариваемость, благодаря изготовлению из низкоуглеродистой стали.
Экологичность. Эта продукция имеет сертификаты безопасности о ее соответствии требованиям нормативной документации.
Возможность изгибания под углом, необходимым для создания конструкции.
Невысокая стойкость к воздействию коррозии. Повышается окрашиванием, цинкованием, алюмоцинкованием.
Меньшая стоимость, по сравнению с арматурой периодического профиля.

Источник: http://TreydMetall.ru/info/armatura-a1-tab-vesov

Вес арматуры ГОСТ 5781-82

Загружаем калькулятор…

Номер профиля арматуры (номинальный диаметр), мм *

Длина, м

Масса 1 метра профиля, кг

Площадь поперечного сечения S, мм2

Объем V, мм3

Масса 1 шт. арматуры, кг

Количество прутков арматуры, шт

Итоговая масса, кг

Итоговая масса всей арматуры, кг

0 кг

Источник: http://calcumet.ru/armatura/

Подробная таблица веса 1 метра арматуры.

Вес арматуры 5 мм ~ 0,186 кг/м

Вес арматуры 6 мм ~ 0,222 кг/м

Вес арматуры 8 мм ~ 0,395 кг/м

Вес арматуры 10 мм ~ 0,617 кг/м

Вес арматуры 12 мм ~ 0,888 кг/м

Вес арматуры 14 мм ~ 1,210кг/м

Вес арматуры 16 мм ~ 1,580 кг/м

Вес арматуры 18 мм ~ 2,000 кг/м

Вес арматуры 20 мм ~ 2,470 кг/м

Вес арматуры 22 мм ~ 2,980 кг/м

Вес арматуры 25 мм ~ 3,850 кг/м

Вес арматуры 28 мм ~ 4,830 кг/м

Вес арматуры 32 мм ~ 6,310 кг/м

Вес арматуры 36 мм ~ 7,990 кг/м

Вес арматуры 40 мм ~ 9,870 кг/м

Вес арматуры 45 мм ~ 12,480 кг/м

Вес арматуры 50 мм ~ 15,410 кг/м

Источник: http://naruservice. com/articles/ves-armatury

Удельный вес метра арматуры всех диаметров

Таблица расчетов

Диаметр (мм)	Вес 1 метра, (кг)
6	0,222
8	0.395
10	0,617
12	0,888
16	1.578
20	2.466
25	3,853
32	6,313
40	9,864

Арматура – распространенный вид металлопроката в строительстве, который используют для работы с бетоном для возведения зданий. Эта удобная металлическая конструкция, она имеет круглое сечение и служит для укрепления бетонных быстровозводимых строений. В целях повышения качества ремонта массово применяется компаниями, которые занимаются постройкой сооружений.Некоторые из них пользуются особенным спросом у покупателей среди других видов услуг.

Сколько килограмм в 12-дюймовой арматуре? Стандартной железной основой считается размер 12 мм, ее вес одного метра доходит до 0,888 кг. Самые часто применяемые марки для выполнения строительных и отделочных работ считается А1 и А3. Оборудование класса А1 изготавливается из прочной, гладкой стали, и является высококачественным материалом.

Источник: http://metallmarkt.ru/ves-armaturi-1-metr

Стандарты ГОСТ и ТУ доступные в расчетах калькулятора и таблицах веса:

ТУ 14-1-5254-2006 — Прокат арматурный для железобетонных конструкций
ГОСТ 5781-82 — Арматура для железобетонных конструкций
ТУ 14-1-5526-2006 — Прокат арматурный класса А500СП с эффективным периодическим профилем
ГОСТ Р 52544-2006 — Прокат арматурный для железобетонных конструкций
ГОСТ 34028-2016 — Прокат арматурный для железобетонных конструкций

Источник: http://metcalc.ru/calc-metalloprokat/armatura/

Сортамент арматуры А1

Согласно нормативной документации, продукция выпускается в диапазоне диаметров 6-40 мм. В продажу поступает бухтами – диаметром до 10 мм – или прутами длиной 6-12 мм. Вес изделий можно определить по формуле M = ρ* l*(π*d2)/4, в которой:

M – масса изделия, кг;

ρ – средняя плотность стали, принимаемая равной 7850 кг/м3;

π – 3,14;

d – диаметр поперечного сечения, м;

l – длина, м.

Еще один вариант вычисления массы партии арматуры – с использованием таблицы, по которой определяют массу 1 м, а затем эту величину умножают на общий метраж партии.

Таблица весов 1 м арматуры А1

Диаметр, мм	Площадь поперечного сечения, см2	Масса 1 м, кг	Кол-во метров в тонне	Диаметр, мм	Площадь поперечного сечения, см2	Масса 1 м, кг	Кол-во метров в тонне
6	0,283	0,222	4505	20	3,14	2,47	405
8	0,503	0,395	2532	22	3,8	2,98	336
10	0,785	0,617	1620	25	4,91	3,85	260
12	1,131	0,888	1126	28	6,16	4,83	207
14	1,54	1,21	826	32	8,04	6,31	158
16	2,01	1,58	633	36	10,18	7,99	125
18	2,54	2,0	500	40	12,57	9,87	101

Источник: http://TreydMetall. ru/info/armatura-a1-tab-vesov

Арматура холоднодеформированная класса В500С

Сталепромышленная компания производит арматурный холоднодеформированный прокат периодического профиля класса В500С согласно ГОСТ Р 52544-2006.

Холоднодеформированная арматура используется для армирования железобетонных конструкций, производства сварных арматурных сеток, арматурных каркасов, изготовления закладных деталей для бетона.

Применение холоднодеформированной арматуры В500С в строительстве предусмотрено СНиП 52-01-2003, а в соответствии со Сводом правил СП 52-010-2003 НИИЖБ рекомендует арматуру класса В500С для применения в строительстве наряду с арматурой А500С и взамен горячекатаной арматуры класса А400 (А3).

Конфигурация производимой Сталепромышленной компанией холоднодеформированной арматуры представляет собой трехсторонний серповидный периодический профиль.

Преимущества использования холоднодеформированной арматуры класса В500С:

Так как холоднодеформированная арматура может изготавливаться в бунтах, то при ее технологическом переделе практически отсутствуют отходы, что ведет к сокращению непроизводственных затрат и снижению себестоимости изделий.
Благодаря низкому содержанию углерода и механическому упрочнению, холоднодеформированная арматура обладает улучшенной свариваемостью по сравнению с горячекатаной арматурой класса А400 (А3), повышенной вязкостью и долговечностью, а также ее расчетное сопротивление на растяжение и сжатие выше, чем у горячекатаной арматуры тех же диаметров, что обеспечивает снижение расхода арматуры на 10-15%.
Дополнительным преимуществом холоднодеформированной арматуры производства Сталепромышленной компании является и то, что она имеет трехсторонний периодический профиль с прокатной маркировкой по ГОСТ Р 52544, что позволяет производить ее высококачественную правку на правильно-отрезных станках, высокую свариваемость, обусловленную соответствующим химическим составом применяемой стали.
Возможность сваривания холоднодеформированной арматуры дает возможность применять ее для изготовления сварных арматурных каркасов.
Сокращение времени строительства при использовании готовых изделий из арматуры класса В500С. (Сетки, каркасы, скобо-гибочные изделия).

Оборудование Сталепромышленной компании позволяет выпускать арматуру следующих типоразмеров

Класс	Диаметр арматуры, мм	Упаковка	Вес упаковки, тн	Размеры
В500С	4; 5; 6; 8;10; 12	мотки	вес мотка до 2,6 т	наружный D≤ 1100мм внутренний D 600мм высота мотка 860мм
4; 5; 6; 8;10; 12	прутки	вес пачки до 2,6 т	длина прутков до 6м

Источник: http://Spb.SPK.ru/forclients/spravochniki-metalloprokata/armatura-17/

Классы и обозначения арматуры:

А300С, А400С, А500С, А600С, А600, А800К, А800, А1000.

Экспертам в области строительства известна важность начальных строительно-монтажных операций, когда требуется приобрести арматуру. В ряду изделий металлопроката этого типа рифленая арматура пользуется спросом. За счет конструктивных особенностей она обеспечивает хорошее сцепление с железобетонными конструкциями, делает их прочными и долговечности. Особенно эти качества важны при возведении фундаментов.

Арматура рифленого типа или по-другому изделия периодического профиля: это стальные прутья, имеющие ребра жесткости. Ребра могут иметь определенную высоту относительно основания прутка, быть серповидной или сегментной формы. Стержень при этом может быть круглой или квадратной конфигурации или любой другой формы.

Поскольку стальная арматура этого типа часто используется в производственных процессах, ее вес и количество необходимо постоянно подсчитывать. Это рутинный процесс, который проводят закупщики металлопроката для составления сметы на все виды работ. До последнего времени сотрудникам приходилось вооружаться калькулятором и по формулам или таблицам делать расчеты.

Сейчас ситуация кардинальным образом изменилась, так как информационные технологии позволили разработать калькулятор арматуры, который с высокой точностью определяет вес арматуры, а также диаметр арматуры.

Источник: http://metcalc.ru/calc-metalloprokat/armatura/

Арматура строительная – юмор

Удивительно, но иногда поисковые системы по ошибке относят к арматуре строительной следующие словосочетания:

Арматура светосигнальная;
Арматура сантехническая;
Запорная арматура;
Арматура сип;
Сливная арматура;
Регулирующая арматура;
Арматура стеклопластиковая;
ООО арматура;
Линейная арматура;
Арматура задвижки;

Источник: http://Spb.SPK.ru/forclients/spravochniki-metalloprokata/armatura-17/

Арматура 12 мм вес 1 метра

Характеристики металлических стержней А12

Характеристика арматуры 12 мм

Виды арматуры в зависимости от технологии изготовления

холоднотянутый – арматурная проволока, предназначенная для изготовления армированной сетки;
горячекатанный – стальные стержни с округлым сечением, применяемые для армирования конструкций.

Самостоятельный расчет

Теперь читатель знает, сколько весит один метр. Но чтобы лучше разобраться в работе, нужно понимать, по какой схеме проводится расчет. Поняв суть, строитель сможет вычислять вес одного погонного метра прутьев с диаметром 12 или 10 мм. Чтобы выполнить расчет, необходимо действовать по следующей схеме:

Объем одного погонного метра можно получить по следующей формуле: 1м х (0,785 х D х D). Здесь буква «D» обозначает диаметр круга. Общая масса перемножается с удельным весом прутьев, он во всех случаях будет 7850 кг/м3. Чтобы узнать, сколько весит метр, нужно знать объем.

Для примера можно самостоятельно высчитать массу одного метра арматуры 10 мм. Первым делом необходимо получить объем – 1м х (0,785 х 0,010 х 0,010) = 0, 00010124 м3. Масса прутьев 10 мм – 00010124 м3 х 7850 = 0,616 кг. Если посмотреть таблицу, то один метр арматуры 10 весит 0, 617 кг. Сколько весит метр прутьев 14 или 16 можно узнать по такой же схеме.

Количество метров в одной тонне

Более подробная таблица, где присутствует и класс стали.
Выше показан расчет для 10 мм. Количество метров в тонне также можно высчитать без использования специализированных таблиц. Здесь стоит обратиться к строительным нормативам, в которых сказано, что в ленточном основании должно быть не менее 0,1% прутьев по отношению к железобетонной конструкции. Выглядит такая формулировка довольно сложно. Чтобы понять, как это работает, стоит разобрать пример:

Берется ленточное основание, площадь которого составляет 2400 квадратных см.
Далее понадобится коэффициент, для этой формулы это 0, 001.
Полученный объем перемножается с коэффициентом – 2400 х 0,001 = 2,4 см2.
На следующих этапах без справочной информации уже обойтись не получится. Здесь понадобится пособие, в котором указано необходимое количество стержней. Для арматуры с диаметром 10 и 12 мм достаточно два стержня.

Сфера применения арматурных стержней

Двенадцатимиллиметровая арматура широко используется в следующих областях:

Применение арматуры 12 мм в строительстве

каркасно-монолитное строительство;
монтаж опорных каркасов;
армирование бетонных конструкций;
устройство навесов и лестниц.

Также металлические прутья могут использоваться в качестве анкера при заливке фундамента столбчатого типа. Металлопрокат 12 мм применяют с целью преодоления деформации, формирования основы каркаса, связки отдельных элементов, в том числе и с поперечным расположением.

Производство арматуры

Арматура применяется в строительстве, помогает укрепить бетонные сооружения, принимает на себя большую часть нагрузки. Она улучшает качество бетона. Разделяется на хомуты и монтажную арматуру.

Штучная арматура состоит из нескольких стержней в виде прутка. Она бывает жесткой. Производят ее путем сваривания. Сваривание происходит на месте бетонирования. Арматура объединяется в единый каркас, в который входит определенное количество элементов. Такую арматуру применяют, если нет большого фронта работ. При крупном строительстве она не применяется.

Арматурная сетка — стержни, соединены между собой вязкой. Применяется для плит.

Кроме стальной, бывает неметаллическая арматура. Бывает круглая, гладкая и ребристая. Поперечная или продольная. Для изготовления арматуры применяется оборудование:

⦁ Аппарат, охлаждающий слитки

⦁ Кристаллизатор

⦁ Разделительный ковш

⦁ Печи, сплавляющие металл

⦁ Ножницы, режущие сталь

⦁ Газовые печи

Вес погонного метра

На вес арматурных изделий влияют различные факторы, среди которых наиболее существенными являются следующие:

Расчётные площади поперечного сечения арматуры

диаметр металлического стержня;
разновидность поверхности – гладкая либо с поперечным рифлением;
класс металла.

Российские специалисты для расчёта веса металлических изделий применяют специально разработанные таблицы, основа которых – ГОСТ Р-52544. В соответствии с данным Госстандартом, вес погонного метра арматуры 12 составляет 0,888 кг.

Без применения специальных таблиц рассчитать вес арматуры не составит большого труда. Вес равен объёму тела, умноженному на средний удельный вес. Объём рассчитывается по формуле: площадь сечения, умноженная на длину. Согласно стандартам, за единицу измерения принимается метр.

Таким образом, площадь сечения = Пи * радиус в квадрате (радиус равен половине диаметра). S = 3.14х0,0062 = 0,00011304. Соответственно вес = 0,00011304х7850 = 0,8874, где 7850 – стандартный показатель среднего удельного веса двенадцатимиллиметровой арматуры.

Если под рукой имеется доступ к интернету, то рассчитать массу 1 метра 12 мм арматуры ещё проще, с помощью специальных калькуляторов, позволяющих произвести вычисления армирующих изделий любой марки и толщины.

Сколько весит арматура диаметром 12 миллиметров?

Название	Размер сечения	Вес 1 метра
Арматура	12 миллиметров	0.888 кг.

Сколько метров двенадцатимиллиметровой арматуры в одной тонне

В таблицах, разработанных с учётом ГОСТа для арматуры, приведены следующие данные количества метров, содержащихся в тонне металлопроката:

Количество метров арматуры в тонне

диаметр 5 миллиметров – 5347 метров;
6 мм – 4504 м;
8 – 2531;
10 – 1620;
12 – 1126;
14 – 826;
16 – 633.

Из выдержки табличных значений видно, что в одной тонне содержится 1126 метров арматуры с сечением 12 мм. Стандартизированные показатели направлены на облегчение процесса расчёта количества арматурных прутьев, необходимых для создания различных видов фундамента или иных конструкций.

Расчет веса

Расчет выполняется в погонных метрах – специальных величинах, используемых обычно в строительных работах. В таблице также указанна масса одного погонного метра. При этом продается арматура по массе, а не по длине. Задача у строителя довольно простая: узнать, сколько метров потребуется для всех конструкций, а затем перевести их в единицы массы. Ниже указана подробная и простая таблица, которая поможет узнать вес одного погонного метра.

Расчет веса

В этой таблице необходимо найти нужный диаметр (D), в данном случае это 12 мм. Во второй графе указан D – эти данные не особо нужны, да и перевести 12 мм довольно просто (необходимо поделить 12 мм на 100, в итоге получится 0,12 м). Третья графа таблицы является наиболее важной – здесь указана масса м на кг. Метр металлопроката 12 миллиметров вести 0,888 килограмм. Также для примера можно взять прутья 10 мм, вес которых составляет 0,617 кг. Последняя графа показывает, сколько в одной тонне метров.

Калькулятор

Достоинства арматуры 12 мм

Двенадцатимиллиметровые металлические изделия обладают рядом достоинств, проявляющихся в следующих областях:

Укладка арматуры в будущий фундамент

высокий уровень прочности каркасов, выполненных с применением арматурных прутьев;
достаточная пластичность материала;
минимальный риск формирования коррозийных повреждений;
высокая степень устойчивости к таким воздействиям, как химические, термические, механические;
широкие возможности выполнения различных конфигураций каркасов;
использование в напряженных железобетонных сооружениях.

Результаты расчётов, осуществляемых с помощью таблиц, формул и калькуляторов, являются усредненными значениями, так как в действительности арматурные прутья обладают не идеально круглым сечением. Для определения необходимого количества металлопроката полученных данных будет достаточно.

Важным моментом при расчётах является тот факт, что расчётный и фактический вес арматуры 12 мм могут отличаться друг от друга. Несмотря на тщательный контроль ГОСТ, металлические прутья изготавливаются из различных типов стали и с разными поверхностями, в связи с чем отклонение значений варьируется в диапазоне 0,2–3%.

Классификация арматуры ГОСТ Р-52544-2006

Сколько хлыстов в тонне 12 арматуры: вес 1 метра, длина, площадь сечения, применение

Сколько весит арматура

Вес метра арматурного проката при схожем составе железного сплава стопроцентно находится в зависимости от поперечника арматурного проката и поперечного сечения арматурного проката.

При поперечнике арматурного проката равным трем миллиметрам и площади поперечного сечения, равным 0,071 квадратных сантиметра, удельный вес таковой арматуры составляет 0,055 килограмма на один метр.

READ Сколько штук пенобетона в кубе

При увеличении поперечника на один мм площадь поперечного сечения составляет 0,126 квадратных см, а вес 1-го метра таковой арматуры равен примерно 0. 098 килограмма на метр.

При поперечнике железного прута арматуры в 5 мм площадь поперечного сечения растет до значения, равного 0,196 квадратных см при всем этом вес увеличивается до значения равного 0,154 килограмма на метр.

При использовании арматуры с поперечником равным 6 миллиметрам, площади поперечного сечения 0,385 квадратных см, при всем этом масса 1-го метра равна 0,222 килограмма на метр. В принципе это можно выяснить и из таблицы веса арматуры.

При поперечнике арматурного прута равному восьми миллиметрам и площади поперечного сечения равного 0,503 квадратных сантиметра масса 1-го метра такового прута составляет 0,395 кг на один метр. 9-ти миллиметровый прут в поперечнике имеет площадь поперечного сечения равную 0,636 квадратных см, имеет массу 0,499 килограмма на метр погонный.

Арматурный прут, который имеет поперечник в 10 мм, имеет поперечное сечение 0,785 квадратных см, а массу один метр такового прута имеет равную 0,617 килограмма.

Арматура, имеющая 16 мм в поперечнике и площадь поперечного сечения 2,011 квадратных см, имеет массу 1-го метра равную 1,578 килограмма. Нередко конкретно она подходит для армирования фундамента.

Длина арматуры

В строй работах арматура так же нужна, как бетон. Ее непременно употребляют при строительстве фундамента, различных бетонных мощных конструкций. Когда составляется документация на стадии проектирования, непременно нужно провести подготовительный расчет расхода материалов. Для арматуры это определение характеристик длины и веса, поэтому как на фундамент либо другую конструкцию расчеты ведутся в метрах, а продается материал на вес. Поэтому главный параметр – длина арматуры, от которого нужно отталкиваться в последующих расчетах.

Самая нередко встречающаяся у арматуры длина прутка (хлыста) – 11,7 м. Она комфортна тем, что внахлест вязанная арматура обычно идет метражом по 10 м. Остаток употребляется для связки с другим прутком рядом. Тогда, имея ленточный 50-метровый фундамент, хватит 20 хлыстов той длины, что нередко задана производителем. Только малость остатков придется подпилить, также некие прутки попилить для горизонтальных и вертикальных стержней.

Пластмассовая арматура длину стержня имеет фактически ту же. Ходовой размер на поперечник 8-14 мм выпускают стержнями по 12 м. предлагают такую арматуру время от времени и в бухтах, когда объемы поставок большие. Это комфортно для застройщиков, так как на большом объекте целесообразнее раскатать бухту, поставить на фиксаторы – и все.

Для того, чтоб точно высчитать нужное количество материала и не переплатить, нужно знать такие характеристики арматуры: вес, длину. Для определения веса арматуры длина всех стержней суммируется и множится на вес 1 метра. Где взять данную величину? Для этого специально выстроили таблицы для расчетов. В ней приведены соотношения поперечника арматуры и вес за метр.

READ Сколько штук вагонки в кубе 3 метровой

Таким макаром, если мы знаем, что нам нужно 1000 м той же 12-миллиметровой арматуры, то покупая тонну, мы имеем ее с припасом 126 м (в 1 т арматуры 12 мм 1126 м прутков).

При помощи таких таблиц очень комфортно проводить прямые и оборотные расчеты. Когда делается прикидка по метражу на фундамент, то позже этот показатель по первой таблице переводим в кг. Если покупаем оптом тоннами, то лицезреем, хватает ли на всю конструкцию арматуры.

Длина мерной арматуры 11.7м, у немерной различная, как правило это от 5 до 7 и от 7 до 11 (метров). Данные в таблице теоретическая длина, может варьироваться зависимо от производителя до 5-7%.

Читайте также: Фундамент для бани своими руками: пошаговая инструкция, расчет, как отбить диагонали, опалубка, виды фундамента, глубина

г. Москва, Строительная ярмарка 41 км МКАД

Сколько весит арматура 12 мм

Я долгое время собирался с духом, чтоб начать строительство собственного пригородного дома. Для проведения работ по заливке фундамента требовалось использовать огромное количество арматурного прута имеющего поперечник 12 мм. Сразу появился у меня вопрос, сколько весят арматуры 12 мм, но об этом я напишу ниже.

Примеры расчета

Арматура 6 и 12 мм класса А3 представляет собой более всераспространенную конфигурацию конструкций. Материал отличается наличием повторяющегося профиля с продольными ребрами и поперечными выступами.

Разработка производства подразумевает применение узкоспециальной ударопрочной противокоррозийной стали, образующей с бетоном цельную цельную конструкцию.

Почти всегда арматурные изделия с поперечником 6 и 12 мм используются для сооружения пригородных домов и дач, хозяйственных зданий. Это всераспространенный элемент ленточного фундамента.

Чтоб высчитать вес метра арматуры класса А3 с поперечником 6 мм используем последующие формулы:

Как видно из примера, данные не совершенно совпадают с таблицей. Наличие маленькой погрешности допустимо. Так, в примере вес 1-го метра арматуры 6 мм равен 0,221 кг.

Характеристики и технология производства А3

Этот тип арматуры изготавливается с помощью таких методов:

упрочненный вытяжкой;
горячекатаный;
термически упрочненный.

Выпускаются эти прутки немерные и мерные. Мерная длина состоит из прутков 6м и 11,7м, а немерная длина — это любой отрезок арматуры вплоть до 11. 7 метра, но не более. Допустимый процент немерной длины в партии равен 10.

Сегодня производство арматуры входит в число главных направлений современного металлопроката. Такая популярность обусловлена тем, что чаще всего арматура применяется в строительной сфере. Вес арматуры А3 позволяет также выполнять каркасные работы. Процесс изготовления включает следующие этапы:

приём и транспортировка стали;
правка;
чистка;
резка;
гибка;
сварка сеток и каркасов, если необходимо.

На крупных предприятиях изготовление полностью автоматизировано, небольшие производители работают в ручном режиме. Из-за разных трудозатрат, стоимость продукции может отличаться. Обычно в цеху имеется две линии, где изготавливается арматура, — для бухт и прутков. Хранится готовая продукция на специальных стеллажах, с соблюдением требуемых норм.

таблица, расчет, масса 1 погонного метра по ГОСТ

Вес арматуры необходимо знать, для произведения расчетов необходимого количества материала для армирования железобетонных конструкций. Зная необходимый метраж, с помощью таблицы значений массы арматурных стержней, можно перевести метры в килограммы и рассчитать необходимое количество прутов для покупки.

От чего зависит масса арматуры

Основной показатель, влияющий на то, сколько весит 1 погонный метр арматуры из стали, является диаметр. Чем он больше, тем соответственно, больше и масса.

При диаметре арматуры от 6 до 80 мм, вес 1 метра составляет от 222 до 3960 грамм.

Как видите – разница огромна. Поэтому знание удельного веса арматуры не будет лишним при расчете давления конструкции на основание – несколько неучтенных тонн нагрузки может губительно сказаться на надежности и долговечности любой постройки.

Сколько метров арматуры в тонне

Таблица массы арматуры по диаметру

Все данные, указанные в этой таблице весов арматуры, соответствуют ГОСТ 5781-82. Погрешность может составлять максимум несколько процентов для классов арматуры А1 (А240), А3 (А400) и А500С.

Диаметр арматуры, мм	Вес 1 метра, кг	Масса прута 11,7 м, кг	Погонных метров в тонне
6	0,222	2,5974	4504,5
8	0,395	4,6215	2531,65
10	0,617	7,2189	1620,75
12	0,888	10,3896	1126,13
14	1,21	14,157	826,45
16	1,58	18,486	632,91
18	2	23,4	500
20	2,47	28,899	404,86
22	2,98	34,866	335,57
25	3,85	45,045	259,74
28	4,83	56,511	207,04
32	6,31	73,827	158,48
36	7,99	93,483	125,16
40	9,87	115,479	101,32
45	12,48	146,016	80,13
50	15,41	180,297	64,89
55	18,65	218,205	53,62
60	22,19	259,623	45,07
70	30,21	353,457	33,1
80	39,46	461,682	25,34

Имея таблицу под рукой, можно быстро узнать удельный вес 1 метра арматуры согласно ГОСТ, например, диаметром 32 мм. Найдите соответствующий размер в первом столбце и справа от него указана его теоретическая масса, она равна 6,32 кг, а тонна включает в себя 158,48 метров.

Зачем нужно знать метраж арматуры?

При строительстве необходимо иметь точное представление о том, какой вес имеет вся армированная конструкция в целом. На это есть ряд причин:

Это позволяет выдерживать технологию армирования.
Гарантирует необходимую надежность конструкции.
Удобнее высчитать общую стоимость сооружения.

Наибольшее внимание уделено стержню с диаметром в 12 мм, потому что это минимальное значение диаметра, который допускается к использованию при создании конструкций для ленточного фундамента. Ну и конечно же, не стоит забывать о том значимом факторе, что при постройке, очень важно в точности знать, сколько метров арматуры потребуется для одной тонны планируемой продукции.

Зачем нужно знать вес арматуры?

Часто у профессиональных строителей возникает вопрос – какова масса погонного метра арматуры. Зачем им это нужно? Дело в том, что при закупке прутов для возведения крупных сооружений, она покупается не поштучно, а килограммами, а при большом объеме тоннами.

Для того чтобы рассчитать, на сколько хватит определенного количества арматуры, необходимо знать её общую массу и удельный вес 1 метра. При наличии этих данных, можно за считанные секунды произвести простейшие расчеты, получив общую протяженность металлических стержней. Для этого, берём всю массу прутов, и делим на вес 1 погонного метра.

Пример расчета материала

Для армирования ленточного фундамента необходимо 2,5 тонны прутков 25 диаметра. Берем из таблицы удельную массу 1 метра, равно 3,85 кг. Далее переводим тонны в килограммы, умножаем на 1000, будет 2500 кг, и делим на 3,85, получаем 649 метров материала. Стандартная длина металлического прута 11,7 м, чтобы узнать необходимое количество стержней, делим 649 на 11,7, получаем 55,5 шт. Таким образом можно посчитать количество стержней с любым сечением. Это поможет, особенно в частном строительстве, для проверки, правильное ли количество материала вам доставили.

Также может иметь место обратная ситуация. Специалист знает, какое количество материала ему нужно, а также знает оптимальный диаметр. Узнав теоретический вес метра арматуры по ГОСТ, ему достаточно умножить это число на общую длину необходимых металлических прутов, чтобы определить, какое количество материала нужно для строительства.

Расчёт арматуры

По площади сечения стержня нетрудно найти вес одного погонного метра

M = S·ρ

СКОЛЬКО ВЕСИТ ПУЧОК АРМАТУРЫ

07.03.2019

|In Вес арматуры

|By SEO

Сортовой прокат

Арматура, катанка
Балка, швеллер
Уголок
Круг
Полоса, квадрат

Листовой прокат

Лист г/к
Лист х/к
Лист оцинкованный
Профнастил
Просечно-вытяжной лист (ПВЛ)
Лист нержавеющий

Трубы

Трубы г/д
Трубы х/д
ВГП, электросварные трубы
Трубы нержавеющие
Трубопроводная арматура

Нержавеющая сталь

Круг, квадрат, шестигранник
Полоса, уголок
Трубы нержавейка
Лист нержавеющий
Нержавеющие метизы
Комплектующие для лестничных ограждений
Детали трубопровода

Метизы и метсырье

Калибровка, серебрянка
Проволока, канаты
Сетка, лента
Радиаторы, электроды

Цветные металлы

Алюминий, дюраль
Медь, бронза, латунь
Олово
Свинец
Цинк

Размер ухвата 140 мм. Диапазон объема подачи 20-158 м3/ч. Определение длины полосы бетонирования. = 135 — интенсивность подачи бетонной смеси автобетононасосом, t =1 ч. — время до наступления первичного схватывания бетонной смеси при температуре наружного воздуха , b = м – ширина полосы бетонирования, — толщина фундаментной плиты, Тогда длина полосы бетонирования будет: Максимальная площадь бетонирования за смену. Укладка бетонной смеси осуществляется непрерывно на всю высоту конструкции. II.2.2.

Длина концевого распредшланга 4м. Длина 4 секции 8.4 м. Длина 1 секции 8.7 м. Длина стрелы, м: 9,6 — 30,2. Масса крана в транспортном положении, кг (с противовесами и гуськом): 31 250. Длина 2 секции 7.9 м. Определение выработки назначенного кол-ва исполнителей за один час: — норма времени на устройство массивных конструкций обемом свыше 30 м 3 конструкций по ЕНиР 4-1-49, n =4 человека – численность состава 2 звеньев: бетонщик 4разряда и бетонщик 2разряда. Г. Диаметр цилиндра 230 мм.

Для обеспечения требуемых прочностных характеристик укладка каждого последующего слоя, соприкасающегося с предшествующим, должна производиться до момента первичного схватывания бетонной смеси в последнем. Селектор стрелы Пропорциональный HAWE. Уплотнение бетонной смеси осуществляется глубинным вибратором ИВ-116: Мощность (кВт): 1,0. Расчет №4. Система смены Гидравлическая. К-в рабочих циклов в минуту 29. Колёсная формула: 8×4.

Тогда выработка назначенного кол-ва исполнителей за один час будет: Площадь бетонирования за один час: Площадь бетонирования в смену: Количество зон бетонирования: Исходя из принципов назначения захваток, принимаем количество зон равное трем, кратное количеству захваток. Тогда количество технологических зон будет: Принимаем три технологических зон бетонирования кратно числу захваток. Расчет №3. Наименьшее допустимое расстояние от основания откоса до ближайшей опоры крана (выносного, колесного, гусеничного) при ненасыпных грунтах, м. — расстояние от оси вращения крана до опоры. Объем подачи (штоковая сторона) 158 м3/ч.

Габариты автобетононасоса JXR 37-4.16HP с опорами. Водяной бак 600л. Ход поршня 2100 мм. Вынуждающая сила (кН): 4. Устройство вертикальных конструкций цокольного этажа. Автокран Галичанин КС 55729-1В грузоподъемностью 32 т. оснащен гидравлической трехсекционной стрелой длиной 30.2 м, смонтирован на шасси КамАЗ-6540. Выбор ведущих строительных механизмов для подачи арматуры и опалубки, а также транспортирования бетонной смеси. Главный гидравлический насос Rexroth hydromatik A11V260.

Минимальная высота раскрывания 8.6 м. Рис 4. Напряжение сети (В): 42. Сборка стрел данной серии автокранов производится в Германии из высокопрочной стали Weldox. Рис 5. Беспроводной пропорциональный пульт управления Стандарт. Габариты (мм): эл. двигателя 350х180х270. Тогда минимальная длина стрелы крана будет: Выбираем автокран Галичанин КС 55729.

Длина рейки (м): 2. Вынуждающая сила (кН): 6,0. Система смазки Атоматическая. Диаметр трубы 125 мм. Выбор автобетононасоса производим исходя из рабочих характеристик: 1) дальность подачи бетонной смеси исходя из условия подачи с одной стоянки. 2) высота подачи бетонной смеси -3.7 м. 3) скорость подачи бетонной смеси.

4) производительность бетононасоса. Давление подачи (штоковая сторона) 72 бар. Длина гибкого вала (м): Толщина обрабатываемого слоя бетона (м): 0,5. Давление гидравлической системы 350 бар. Объем подачи (поршневая сторона) 98 м3/ч. Скорость посадки, м/мин: не более 0,4.

Диаметр вибронаконечника (мм): 76. Габариты автобетононасоса JXR 37-4.16HP. Расчет №5. Секции крана состоят из двух гнутых корытообразных профилей, сваренных встык, что дает уменьшение массы стрел и увеличивает их прочность. Размер S-образной трубы 200х180 мм.

Рис 3. Стены подвала представляют собой монолитную железобетонную стену сплошного сечения с армированием в виде вертикальных стержней, перевязанных хомутами. Бетонирование фундаментной плиты. Угол (Колено) Все стандартные размеры. Высота подачи 37 м. Макс. глубина опускания крюка стрелой 9,6 м на вылете 6,0 м, n-8, м: 7,0. Частота вращения поворотной части, об/мин: от 0,2 до 1,0.

Синхронная частота колебаний (Гц): 210. Глубина котлована, м. Скорость передвижения крана своим ходом, км/ч: до 50. Размах передних опор 6.3 м X-образные. II.2.1.3. Напряжение сети (В): 42/220/380. Кран имеет возможность телескопирования и работы на втянутых опорах , что позволяет производить работы в труднодоступных и стесненных местах.

Требуемый вылет стрелы будет. 2) Грузоподъемность при максимальном вылете стрелы. 2 тонны – масса пучка арматуры — масса наиболее тяжелого элемента. 3) Высота подъема крюка крана. — высота подземного этажа от уровня земли. — высота щита опалубки — максимальная высота подаваемого элемента. — высота монтажной оснастки. Давление подачи (поршневая сторона) 115 бар.

Тогда высота подъема крюка крана. Пульт контроля с проводом Стандарт. Рис.2. Масса дополнительного съемного противовеса, т: 2,4. Габариты крана в транспортном положении, м: Размер опорного контура вдоль х поперек оси шасси, м: -при выдвинутых балках выносных опор: 4,75 х 5,8. — при втянутых балках выносных опор: 4,75 х 2,27.

Поверхностное уплотнение выполняется виброрейкой UXAN 40 ВР-2. В. Размах задних опор 7. 0 м T-образные, вертикальное опускание. Привод крановой установки гидравлический и приводится в действие от коробки отбора мощности автомобиля. Длина гуська,м: 9. Выбор крана производим из следующих условий: 1) Вылет стрелы с учетом габаритов крана и привязки к бровке котлована. Водяной насос Нержавеющая сталь, гидравлический привод 20бар 120л/мин. Определение геометрических объемов вертикальных конструкций.

Объем емкости приема 600л. Максимальная высота подьема крюка, м: — с основной стрелой 30,2 м и гуськом 15 м: 46,7. Количество технологических зон: F бет = — площадь фундаментной плиты из плана подземной части здания, — максимальная площадь бетонирования за смену. Диаграмма рабочей зоны автобетононасоса JXR 37-4.16HP. Максимальный грузовой момент, тм: 98. Масса стационарного противовеса, т: 2,4.

Цилиндр подачи Твердый хромированный. Грузоподъёмность, кг: 32 000. Произв., куб.м/ч: 12,3. Дальность подачи 33 м. Для улучшения грузовысотных характеристик предусмотрена возможность комплектования автокрана дополнительным противовесом, который перевозится на самом кране и не требует дополнительных приспособлений. Радиус действия (мм): 430. Выбираем автобетононасос JXR 37-4.16HP. Длина 3 секции 8.1 м. Статический момент (кг-см): 0,348.

Привязка крана к бровке котлована: Установка башенных и стреловых кранов вблизи. Курсовой проект по ТСП №1 dnl8561 / 04 Механизмы. Грузовысотные характеристики.

Сколько весит пучок арматуры

Смотрите также

СКОЛЬКО ВЕСИТ 1 М АРМАТУРЫ
В этом им поможет таблица весов арматуры. Железобетон сегодня является самым распространенным материалом, используемым при строительстве многоэтажных…
СКОЛЬКО ВЕСИТ 1 КГ АРМАТУРЫ 12 ММ
В большинстве случаев, используя таблицу, вы сможете найти искомую величину. Для проведения подсчетов можно использовать специальные таблицы, в которых…
СКОЛЬКО ВЕСИТ 1 М АРМАТУРЫ 12 ММ
Класс металла. От этого же зависит и вес (масса) 1 метра арматуры. Но и в отсутствие сводного документа масса 1 метра арматуры рассчитывается достаточно…
СКОЛЬКО ВЕСИТ 1 М АРМАТУРЫ 12
Чтобы узнать, какой массой обладает 1 метр армирующей стали любой толщины и марки, можно воспользоваться калькулятором, который обычно выкладывают на…
СКОЛЬКО ВЕСИТ 1 М АРМАТУРЫ 10 ММ
Вес погонного метра арматуры зависит от диаметра. При отсутствии таблицы, вес погонного метра арматуры можно рассчитать самостоятельно. Обычно, фундамент…

Технические характеристики арматуры А3

Основные физические характеристики:

предел текучести – 390 Н/мм2;
временное сопротивление разрыву – 590 Н/мм2;
относительное удлинение – не менее 14%.

Благодаря техническим характеристикам, арматурные стержни класса А3 применяются:

в монолитном строительстве и производстве ЖБИ для изготовления плоских и пространственных арматурных каркасов;
для создания металлоконструкций различного назначения;
для армирования стяжек пола, дорожек, отмосток;
для усиления дорожных покрытий;
для изготовления решеток, ограждений, сеток;

Таблица веса арматуры строительной

Таблица веса арматуры

Гост 5781-82 устаревший

Диаметр, мм	Вес метра, кг	Метров в тонне
6	0. 222	4504.5
8	0.395	2531.65
10	0.617	1620.75
12	0.888	1126.13
14	1.21	826.45
16	1.58	632.91
18	2	500
20	2.47	404.86
22	2.98	335.57
25	3.85	259.74
28	4.83	207.04
32	6.31	158.48
36	7.99	125.16
40	9.87	101.32
45	12.48	80.13
50	15.41	64.89
55	18.65	53.62
60	22.19	45.07
70	30.21	33.1
80	39.46	25.34

Гост 34028-2016 актуальный

Диаметр, мм	Вес метра, кг	Метров в тонне
4	0. 099	10101.01
4.5	0.125	8000
5	0.154	6493.51
5.5	0.187	5347.59
6	0.222	4504.5
6.5	0.261	3831.42
7	0.302	3311.26
7.5	0.347	2881.84
8	0.395	2531.65
8.5	0.445	2247.19
9	0.499	2004.01
9.5	0.556	1798.56
10	0.617	1620.75
11	0.746	1340.48
12	0.888	1126.13
13	1.042	959.69
14	1.208	827.81
15	1.387	720.98
16	1.578	633.71
17	1.782	561.17
18	1.998	500. 5
19	2.226	449.24
20	2.466	405.52
22	2.984	335.12
25	3.853	259.54
28	4.834	206.87
32	6.313	158.4
36	7.99	125.16
40	9.865	101.37

Арматура представляет собой соединенные друг с другом элементы, используемые в железобетонных изделиях для поддержания растягивающего напряжения или в качестве усиления бетона в месте сжатия.

Арматуру и арматурные сетки применяют при строительных работах, во время возведения фундамента и стеновых конструкций, с использованием монолитного бетона. Чтобы выполнить бетонные работы, необходимо потратить много времени на возведение арматурного каркаса. Для этого делается армирование конструкции с использованием арматурных сеток.

Чтобы рассчитать объем заказа, необходимо определить вес арматуры, и выявить число погонных метров. Отметим, что он указывается в таблице ГОСТов, приведенной ниже на странице. Здесь вы найдете все необходимые значения. Также стоит учесть, что вес арматуры устанавливается исходя из расчета диаметра и области эксплуатации периодического профиля.

Источник

Удельный вес арматуры всех диаметров. Вес погонного метра арматуры.

Очень часто как заказчику, так и прорабу, нужно узнать точный вес арматуры, которую используют для проведения каких-либо работ. Формула расчета веса арматуры очень простая – длина арматуры, умноженная на вес погонного метра арматуры. Тут все довольно просто. Для наглядности, ниже представлена краткая таблица удельного веса арматуры с различным диаметром, которая поможет Вам определиться с таким парметром, как вес погонного метра арматуры.
Вес арматуры в зависимости от диаметра и сколько метров в 1 тонне

Диаметр арматуры (мм)	Вес кг/метр	Метров в 1 тонне
5. 5	0.187	5347
6	0.222	4504
8	0.395	2531
10	0.617	1620
12	0.888	1126
14	1.210	826
16	1.580	633
18	2.000	500
20	2.470	405
22	2.980	335
25	3.850	260
28	4.830	207
32	6.310	158
36	7.990	125
40	9.870	101
45	12.480	80
50	15.410	65

Вес арматуры 6 и 8 мм

Арматура небольшого диаметра, к которой относятся прутья 6 и 8 мм в сечении имеет довольно широкую сферу применения. Такая арматура может быть представлена на рынке в двух основных видах – с гладким стержнем или с рифленой поверхностью. Как правило, основные характеристики конкретной арматуры зависят от марки стали, которая была использована при производстве. Вес арматуры 6 мм (0,222 кг) и 8 мм (0,395 кг) также может несущественно меняться в зависимости от марки использованной стали, однако в большей степени он зависит именно от диаметра сечения стального стержня.

Вес арматуры 8 мм и 6 мм необходимо знать специалистам при расчете точной стоимости проекта. Несмотря на небольшой диаметр, прокат отличается достаточно высокой прочностью и надежностью при сравнительно небольшом весе. Стальные прутья небольшого диаметра применяются сегодня довольно широко в самых разных сегментах строительства. В первую очередь их использование обусловлено в промышленном и гражданском строительстве. Также тонкая арматура применяется в сварных сетках и конструкция, при изготовлении металлических каркасов, в процессе армирования железобетонных изделий и бетонных конструкций. Более подробно о сферах применения данной арматуры вы можете узнать у специалистов по телефонам, указанным на нашем сайте.

Для чего необходимо знать вес арматуры?

При проектировании различных объектах, а также непосредственно при строительстве домов из бетонных и железобетонных конструкций специалистам необходимо знать, сколько весит арматура 8 мм и 6 мм. Проектировщикам и сметчикам данная информация необходима для расчета бюджета, а также для определения необходимого количества используемого проката.

Вес арматуры можно рассчитать тремя способами:

вручную, используя специальные таблицы и формулы;
с помощью калькулятора и аналогичных программ;
с помощью специалистов .

При расчете веса арматуры с помощью таблиц необходимо учитывать суммарную длину стержней. При этом длина умножается па вес погонного метра, который берется из специализированной таблицы.

Вес арматуры необходимо учитывать на всех этапах строительства конструкции. Благодаря точной информации о весе арматуры, проектировщики могут оценить процент армирования конструкции.

Самостоятельно рассчитывать вес арматуры придется только в случаях, когда у вас отсутствует проект будущего строения, а также в тех случаях, когда в проект вносятся изменения, касающиеся диаметра арматуры, например, более тонкие стержни заменяются стержнями большего диаметра и пр.

За подробной информацией по весу изделий и их стоимости обращайтесь к менеджерам . В нашем каталоге представлена не только арматура 6 мм и 8 мм, но и другие диаметры от 10 до 40 мм.

Пример расчета веса погонного мета арматуры

Формула вычисления количества метров арматуры в 1 тонне тоже очень простая. Достаточно поделить 1т (1000 кг) на вес 1 метра арматуры. Ниже приведем несколько примеров вычисления количества метров в 1 тонне арматуры.

1000 кг / 0,222 кг/м = 4504 м в одной тонне арматуры диаметром 6 мм. Точно так же вы можете выяснить количество метров в тонне арматуры для любого другого диаметра.

В статье вес метра арматуры указан приблизительно для каждого производителя. Для более точных расчетов веса арматуры запрашивайте у продавца документы и спецификацию на продукцию.

Зная примерные цифры, вы уже можете спокойно определить пытается ли продавец вас обмануть на весе или длине арматуры.

Можно скачать прямо по этой ссылке гост вес арматуры 5781 82

Источник

Классификация

Согласно ГОСТу, из горячекатаной стали выпускают следующий сортамент строительной арматуры:

Продукция представлена широким ассортиментом: изделиями из разных марок стали, различных размеров и диаметров.

Весь сортамент строительной арматуры подразделяют на несколько классов, представленных в таблице ниже: А1 (А240), А2 (А300), А3 (А400), А4 (А600), А5 (А800), А6 (А1000). Цифра, следующая за буквой «А» в маркировке, указывает на предел текучести изделия. Сортамент гладкой арматуры имеет класс А1, рифленой – от А2 до А6.

Класс	Диаметр арматуры	Марка стали
А1 (А240)	от 6 мм до 40 мм	3СП, Д16, Ст3 (СтЗкп; СтЗпс; СтЗсп)
А2 (А300)	от 10 мм до 80 мм	Ст5сп и Ст5пс – диаметр от 10 мм до 40 мм; 18Г2С – диаметр от 40 мм до 80 мм
А3 (А400)	от 6 мм до 40 мм	Ст3, 25Г2С, 35ГС
А4 (А600)	от 10 мм до 32 мм	80С – диаметр от 10 мм до 18 мм; 20ХГ2Ц – диаметр от 10 мм до 32 мм
А5 (А800)	от 6 мм до 36 мм	23Х2Г2Т (АТ800)
А6 (А1000)	от 6 мм до 32 мм	22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Для улучшения сцепления с бетоном на арматуру при прокатке наносят ребра. В маркировке продукции, кроме индекса, могут присутствовать буквы, характеризующие качество стали:

Классы арматуры и область ее применения

Ниже представлена таблица сортамента арматуры, с указанием марки стали, использованной при ее изготовлении и других значимых характеристик.

Таблица классов арматуры и марок стали

Тип профиля	Класс	Диаметр, мм	Марка стали
Гладкий профиль	А1 (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
Периодический профиль	А2 (А300)	10-40, 40-80	Ст5сп, Ст5пс, 18Г2С
Периодический профиль	А3 (А400)	6-40, 6-22	35ГС, 25Г2С, 32Г2Рпс
Периодический профиль	А4 (А600)	10-18 (6-8), 10-32 (36-40)	80С, 20ХГ2Ц
Периодический профиль	А5 (А800)	10-32 (6-8), (36-40)	23Х2Г2Т
Периодический профиль	А6 (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р

В следующей таблице пропишем соотношение классификации и области применения продукта:

Класс	Область использования
А1 (А240)	Монтажная гладкая арматура. Применятся в создании ЖБИ, распределяет нагрузки, обеспечивает состыковку разных частей каркаса.
А2 (А300)	Относится к категории рабочих. По всему профилю идет рифление. Подходит для укрепления конструкций в малоэтажном строительстве, при создании монолитных конструкций с низким уровнем нагрузки.
А3 (А400, А500)	По строению – это прут, созданный горячекатаным методом. Он подойдет в создании не только жилых, но и промышленных строениях, дорог, тротуаров.
А4 (А600)	Еще одна рабочая разновидность. Прочность позволяет применять ее даже для сооружений с высокой степенью нагрузки, там, где каркас принимает сильное напряжение. Максимальный диаметр – до 32 мм.
А5 (А800)	Дорогостоящий товар, относится к категории повышенной прочности. Используется в возведении причалов, подъемных строений, тоннелей метрополитена, гидроэлектростанций.
А6 (А1000)	Сталь для этого изделия проходит процедуру термического упрочнения. Подойдет для возведения высотных зданий. Не деформируется, хорошо гасит вибрацию и сильные нагрузки.

Сортамент арматуры A3

Продукция выпускается в диапазоне диаметров 6-40 мм. В номере профиля стержней периодического профиля указан номинальный диаметр, который равен диаметру гладких прутов, равновеликих по площади сечения. Прокат с диаметром поперечного сечения до 10 мм может выпускаться в мотках или прутами, более – только прутами. Бухты формируют таким образом, чтобы не возникало перегибов. Длина отрезков – 6-12 мм. Стержни не должны быть искривлены более чем на 0,6% от общей длины.

Виды арматуры

Арматурные стержни могут изготовляться из:

Разновидности и их габариты:

В ГОСТ, исходя из упругости, делит их на классы:

Есть еще два интервальных упрочненных разновидности:

В соответствии с назначением:

По настроенности:

По использованию:

Пять методик употребления арматуры.

Из-за технологичности сборки и малой стоимости, арматуру повсеместно используют в разнообразных частях строительного производства.

Арматура А1 и А3 в Краснодаре

Приобрести арматуру по низким ценам можно на нашем сайте. В каталогах предприятия «ДорСтройМеталл» всегда найдете весь спектр существующего металлопроката и его наиболее подробное описание. Для нашей фирмы покупатель – особенно важный посетитель!

Источник

Для чего требуется рассчитать массу проката?

Узнать вес металлопроката требуется в разных случаях. Это, например, делается при оценивании цены стройработ на различных этапах строительства. Часто нужно определить, какой имеет вес арматура 12 мм за один метр. Именно такой вид проката является одним из наиболее распространенных среди частных застройщиков. У него лучший баланс стоимости и прочности. Сейчас купить арматуру 12 мм с доставкой в Москве можно особенно выгодно на нашем сайте. Использовать продукцию можно для возведения частных особняков, дачных домов и других построек.
Ввиду распространенности прутов диаметром двенадцать миллиметров, в этой статье расскажем именно об этих арматурных стержнях. А именно о том, как узнать их массу (вес арматуры 12 мм за метр) и для чего нужен такой показатель.

Коротко об арматурных прутах

У стальных стержней двенадцать миллиметров основное назначение – увеличивать прочность железобетонных стройконструкций. Используя материал, обвязывают сваи, укрепляют основания зданий и пр. Изделие производится из низколегированного металла (сталь). Такой материал имеет хорошую устойчивость к износу, у него высокие показатели прочности и есть масса других позитивных свойств. Металлические прутки выпускаются разных классов. Изделие может быть рифленым (класс А3) или нерифленным, т.е. гладким (класс А1).

Рекомендуем: Керамогранит в доме — красиво и благородно

Вес 1 м стальной арматуры А3

Редакция E-metall Опубликовано 2021-03-12

На странице указаны значения теоретического веса 1 метра стрежневой рифленой арматуры А3.

Для более точного расчета веса арматуры класса А3 можно воспользоваться нашим калькулятором.

Таблица теоретического веса рифленой арматуры А3 по ГОСТ 5781-82

Диаметр арматуры, мм	Вес 1 метра погонного арматуры, кг	Количество метров арматуры в 1 тонне	Площадь поперечного сечения арматуры, см2
6	0,222	4504,5	0,283
8	0,395	2531,65	0,503
10	0,617	1620,75	0,785
12	0,888	1126,13	1,131
14	1,21	826,45	1,54
16	1,58	632,91	2,01
18	2	500	2,54
20	2,47	404,86	3,14
22	2,98	335,57	3,8
25	3,85	259,74	4,91
28	4,83	207,04	6,16
32	6,31	158,48	8,04
36	7,99	125,16	10,18
40	9,87	101,32	12,57
45	12,48	80,13	15
50	15,41	64,89	19,63
55	18,65	53,62	23,76
60	22,19	45,07	28,27
70	30,21	33,1	38,48
80	39,46	25,34	50,27

Как узнать вес

Вес арматуры 8 мм определяется при помощи специальных таблиц, которые представлены в ГОСТе на данные изделия:

Диаметр арматурных стержней	Вес 1 м, кг	Вес 1 отрезка, длиной 11,75 м, кг	Количество метров в тонне
8	0,395	4,64	2531
12	0,888	10,43	1126
16	1,58	18,56	633

Чтобы рассчитать общий вес арматуры 8 мм, который необходим для изготовления определенной конструкции или для строительства конкретного объекта, следует умножить ее длину в метрах на массу 1 м. Но не следует забывать, что табличные данные могут отличаться от фактических значений на 2–10%, что считается нормой.

При выполнении расчетов нужно обязательно учитывать небольшой перерасход стальных стержней. При создании массивных каркасов арматура 8 мм стыкуется между собой с небольшими заходами. Поэтому для эффективной организации рабочего процесса данный материал берут с небольшим запасом.

Расчет веса арматуры

Mid-States: Гири для медных труб

О нас | Свяжитесь с нами | Места

Сохранение целостности и обслуживания, развитие с помощью технологий.

Сертификат ISO 9001:2008.

Линейная карта
Трубопровод
Привод MTG
Стим Средний Запад
ВМ День открытых дверей

1/4	3/8	0,375	0,002	0,001	0,035	0,0035	0,133
3/8	1/2	0,5	0,0025	0,001	0,049	0,005	0,269 0,049	0,0027	0,269 0,049
1/2	3/8	0,625	0,0025	0,001	0,049	0,005	0,344
5/8	3/4	0,75	0,0025	0,001	0,049	0,005	0,418 0,049	0,005	0,418 0,049	0,005	0,418 0,049
3/4	7/8	0,875	0,003	0,001	0,065	0,006	0,641 0,065	0,006	0,641 0,065
1	1 1/8	1,125	0,0035	0,0015	0,065	0,006	0,837
1 1/4	1 3/8	1,375	0,004	0,0015	0,065	0,006	1,04.
1 1/2	1 5/8	1,625	0,0045	0,002	0,072	0,007	1,366 072	0,007	1,366 0,072	0,007	1,366.
2	2 1/8	2,125	0,005	0,002	0,083	0,008	2,06
2 1/2	2 5/8	2,625	0,005	0,002	0,095	0,01	2,926 0,095	0,01	2,926 0,095	0,01	2,926 0,095
3	3 1/8	3,125	0,005	0,002	0,109 2 10027
3 1/2	3 5/8	3,625	0,005	0,002	0,12	0,012	5,12
4	4 1/8	4,125	0,005	0,002	0,134	0,013	6. 51 0,134	0,013	6.51
5	5 1/8	5,125	0,005	0,002	0,16	0,016		0,16	0,016	9007 0,16	0,016	0,16	0,016	0,16
6	6 1/8	6,125	0,005	0,002	0,192	0,019	13,87

1,7526 10,226

1/4	3/8	0,375	0,002	0,0026927	0,03	0,0026	0,03	0,0026		.
3/8	1/2	0,5	0,0025	0,001	0,035	0,004	0,198 0,035	0,0027	0,198 0,035
1/2	3/8	0,625	0,0025	0,001	0,04	0,004	0,285
5/8	3/4	0,75	0,0025	0,001	0,042	0,004	0,362 0,042	0,004	0,3626 0,042
3/4	7/8	0,875	0,003	0,001	0,045	0,004	0,555555	0,004	0,5555557	0,0027	0,45555
1	1 1/8	1,125	0,0035	0,0015	0,05	0,005	0,655
1 1/4	1 3/8	1,375	0,004	0,0015	0,055	0,006	0,8444459	0,006	0,8444444449	0,006	0,84444444459	0,006	0,8444444459	0,006	0,84444449
1 1/2	1 5/8	1,625	0,0045	0,002	0,06	0,006	1,14.
2	2 1/8	2,125	0,005	0,002	0,07	0,007
2 1/2	2 5/8	2,625	0,005	0,002	0,08	0,008	2,488 0,08	0,008	2,488
3	3 1/8	3,125	0,005	0,002	0,09	0,009	3,33
3 1/2	3 5/8	3,625	0,005	0,002	0,1	0,01	4,2092
4	4 1/8	4,125	0,005	0,002	0,114	0,011	5.38
5	5 1/8	5,125	0,005	0,002	0,125	0,012	7,61 0,125
6	6 1/8	6,125	0,005	0,002	0,14	0,014

1/4 3/8 0,375 0,002 0,001 0,001 0,001

3/8 1/2 0,5 0,0025 0,001 0,025 0,002 0,144 0,025 0,0027 0,144 0,025

1/2

3/8

0,625

0,0025

0,001

0,028

0,003

5/8

3/4

0,75

0,0025

0,001

3/4 7/8 0,875 0,003 0,001 0,032 0,003 0,328.

1 1/8

1,125

0,0035

0,0015

0,035

0,004 04027 8 0,02089 0,083 30 0289 0,0027

1 1/4	1 3/8	1,375	0,004	0,0015	0,042	0,004	0,68171042	0,004	0,681118	0,004	0,6811,1817
1 1/2	1 5/8	1,625	0,0045	0,002	0,049	0,005	0,	0,005	0,	0,005	0,944	0,005	0,944	0,005	0,949	0,0027	0,949	,
2	2 1/8	2,125	0,005	0,002	0,058		0,0206
2 1/2	2 5/8	2,625	0,005	0,002	0,065	0,006	2,036,065	0,006	2,036	0,006	2,036
3	3 1/8	3,125	0,005	0,002	0,072	0,007	2. 68
3 1/2	3 5/8	3,625	0,005	0,002	0,083
4	4 1/8	4,125	0,005	0,002	0,095	0,01	4.66 0,095	0,01927	4.66 0,095
5	5 1/8	5,125	0,005	0,002	0,109	0,011	6.6666 0,109	0,011	6.66 0,109	0,011	6.66 0,109
6	6 1/8	6,125	0,005	0,002	0,122			0,0212

Американский

Детали фланца

ANSI/AWWA C110/A21.10, C111/A21.11 или C153/A21.53

Показанные фланцы подходят для воды с рабочим давлением 250 фунтов на кв. дюйм, и их не следует путать с фланцами класса 250 по ANSI B16. 1. Окружность болтов и отверстия под болты соответствуют требованиям ANSI B16.1 класса 125. Если фланцы должны быть изготовлены в соответствии с другими параметрами или другими стандартами, это должно быть указано в заказе на поставку. Фланцы размером 24 дюйма и меньше по номиналу соответствуют фитингам, к которым они присоединены, и подходят для работы с водой под давлением более 350 фунтов на квадратный дюйм только с использованием прокладок AMERICAN Toruseal.

Мы рекомендуем использовать прокладки AMERICAN Toruseal для нормальной работы с водой.

Облицовка: Фланцы имеют гладкую поверхность и гладкую поверхность или с мелкими насечками (опция AMERICAN).

Облицовка с тыльной стороны: Фланцы могут иметь обточку с обратной или точечной облицовкой (опция AMERICAN) для соблюдения допуска по толщине фланца.

Сверление: Сверление фланцев можно поворачивать при необходимости; для размеров с четным количеством отверстий под болты в каждом квадранте фитинг можно повернуть на 45° при стандартном сверлении.

Размер (дюймы)	Н.Д. (дюймы)	г. до н.э. (дюймы)	Т (дюймы)	Отверстие под болт Диаметр (дюймы)	Болты
Размер (дюймы)	Н.Д. (дюймы)	г. до н.э. (дюймы)	Т (дюймы)	Отверстие под болт Диаметр (дюймы)	№ по Совместное	Размер (дюймы)
3	7,50	6,00	0,75	3/4	4	5/8 × 2 1/2
4	9,00	7,50	0,94	3/4	8	5/8 × 3
6	11.00	9,50	1,00	7/8	8	3/4 × 3 1/2
8	13,50	11,75	1,12	7/8	8	3/4 × 3 1/2
10	16. 00	14,25	1,19	1	12	7/8 × 4
12	19.00	17.00	1,25	1	12	7/8 × 4
14	21.00	18,75	1,38	1 1/8	12	1 × 4 1/2
16	23,50	21,25	1,44	1 1/8	16	1 × 4 1/2
18	25.00	22,75	1,56	1 1/4	16	1 1/8 × 5
20	27.50	25.00	1,69	1 1/4	20	1 1/8 × 5
24	32,00	29,50	1,88	1 3/8	20	1 1/4 × 5 1/2
30	38,75	36,00	2. 12	1 3/8	28	1 1/4 × 6 1/2
36	46,00	42,75	2,38	1 5/8	32	1 1/2 × 7
42	53,00	49,50	2,62	1 5/8	36	1 1/2 × 7 1/2
48	59,50	56,00	2,75	1 5/8	44	1 1/2 × 8
54	66,25	62,75	3,00	2	44	1 3/4 × 8 1/2
60	73,00	69,25	3,12	2	52	1 3/4 × 9
64 ¹	80,00	76,00	3,38	2	52	1 3/4 × 9

1. ) Размеры фланца 64 дюйма соответствуют применимым размерам фланца 66 дюймов класса E по ANSI/AWWA C207, и к этим фланцам можно подсоединять фланцы 64 дюйма из ковкого чугуна.

Размеры фланцевых фитингов и обозначение выходных отверстий

ANSI/AWWA C110/A21.10, C153/A21.53 или американский стандарт

Размеры указанных выше фитингов см. в таблице ниже. Некоторые из перечисленных выше фитингов не указаны в AWWA C110, но соответствуют применимым требованиям AWWA C110.

Наибольшее отверстие определяет базовый размер переходника. Первым указывается самое большое отверстие, за исключением тройников с выпуклой головкой и двухветвевых отводов, у которых обе ветви являются редукционными; в этих двух случаях самое большое отверстие названо последним.

В обозначении отверстий переходной арматуры их следует читать в порядке, указанном последовательностью цифр 1, 2, 3 и 4, как показано на рисунке.

При описании переходных тройников только на отводе первый размер относится к обоим отводам на отводе. Аналогично, для крестовин одинакового размера для обоих отводов и одинакового размера для обоих отводов необходимо указывать только два размера. Например: для тройника или тройника 8×6 – не обязательно показывать 8×8×6; для креста 8×6 – не обязательно показывать 8×8×6×6,

Размер (дюймы)	Размеры ² в дюймах										Переходные тройники и Кресты			Переходник Wyes ³
Размер (дюймы)	А	Б	С	Д ²	Е ²	Ф	Р	С (диаметр)	Т	У	Размер ответвлений и меньше ⁵	Х	Дж	Размер ветвей и меньше	М	Н	Р
3	5,5	7,75	3,0	10,0	3,0	6	4,88	5,00	0,56	0,50	—	см. ⁶	см. ⁶	—	см. ⁷	см. ⁷	см. ⁷
4	6,5	9,00	4,0	12,0	3,0	7	5,50	6,00	0,62	0,50	—	см. ⁶	см. ⁶	—	см. ⁷	см. ⁷	см. ⁷
6	8,0	11,50	5,0	14,5	3,5	9	7,00	7,00	0,69	0,62	—	см. ⁶	см. ⁶	—	см. ⁷	см. ⁷	см. ⁷
8	9,0	14.00	5,5	17,5	4,5	11	8,38	9,00	0,94	0,88	—	см. ⁶	см. ⁶	—	см. ⁷	см. ⁷	см. ⁷
10	11,0	16,50	6,5	20,5	5,0	12	9,75	9,00	0,94	0,88	—	см. ⁶	см. ⁶	—	см. ⁷	см. ⁷	см. ⁷
12	12,0	19.00	7,5	24,5	5,5	14	11,25	11.00	1,00	1,00	—	см. ⁶	см. ⁶	—	см. ⁷	см. ⁷	см. ⁷
14	14,0	21,50	7,5	27,0	6,0	16	12,50	11. 00	1,00	1,00	—	см. ⁶	см. ⁶	—	см. ⁷	см. ⁷	см. ⁷
16	15,0	24.00	8,0	30,0	6,5	18	13,75	11.00	1,00	1,00	—	см. ⁶	см. ⁶	—	см. ⁷	см. ⁷	см. ⁷
18	16,5	26,50	8,5	32,0	7,0	19	15. 00	13,50	1,12	1,12	12	13	15,5	8	25,0	1,00	27,5
20	18,0	29.00	9,5	35,0	8,0	20	16.00	13,50	1,12	1,12	14	14	17,0	10	27,0	1,00	29,5
24	22,0	34,00	11,0	40,5	9,0	24	18,50	13,50	1,12	1,12	16	15	19,0	12	40,5	9,0	40,5
30	25,0	41,50	15,0	см. ⁴	см. ⁴	30	23.00	16.00	1,19	1,15	20	18	23,0	—	см. ⁴	см. ⁴	см. ⁴
36	28,0	49,00	18,0	см. ⁴	см. ⁴	36	26.00	19.00	1,25	1,15	24	20	26,0	—	см. ⁴	см. ⁴	см. ⁴
42	31,0	56,50	21,0	см. ⁴	см. ⁴	42	30.00	23,50	1,44	1,28	24	23	30,0	—	см. ⁴	см. ⁴	см. ⁴
48	34,0	64,00	24,0	см. ⁴	см. ⁴	48	34,00	25.00	1,56	1,42	30	26	34,0	—	см. ⁴	см. ⁴	см. ⁴
54	39,0	—	20,5	—	—	см. ⁸	38,00	27,50	1,69	1,55	см. ⁹	см. ⁹	см. ⁹	—	—	—	—
60	43,0	—	23,5	—	—	см. ⁸	42,00	32,00	1,88	1,75	см. ⁹	см. ⁹	см. ⁹	—	—	—	—
64	48,0	—	25,0	—	—	см. ⁸	44,00	38,75	2,12	1,75	см. ⁹	см. ⁹	см. ⁹	—	—	—	—

2.) Размер «K» см. в разделе фланцевые отводы 90°.

3.) AWWA C110 и C153 не включают данные по звездочкам любого размера.

4.) Звезды особенные. Замена трубы боковым приваренным выходом может быть более экономичной и обеспечить более быструю отгрузку. Тройник с изгибом 45° также может обеспечить более быструю доставку.

5.) Для ответвлений большего размера используйте размер «А».

6.) Для этих переходных тройников и крестовин меньшего диаметра применяется размер «А», как показано на «разрезе» стандартного тройника и крестовины.

7.) Для этих переходных крестовин меньшего диаметра применяются размеры «D» и «E», как показано на «разрезе» стандартной тройки.

8.) Размеры «F» для переходников 54–64 дюйма зависят от диаметра переходника.

9.) Размеры «H» и «J» для тройников и крестовин 54–64 дюйма зависят от диаметра переходника.

Метод обозначения расположения резьбовых отверстий и последовательности отверстий

AMERICAN Standard

Отводы выполнены непосредственно в стенке фланцевого фитинга. Однако, если толщина стенки недостаточна для необходимого размера и угла отвода, на фитинге предусмотрена приливная бобышка.

Позиции «G» и «M» находятся примерно в центре фитинга. Расположение остальных кранов зависит от размера и практики литейного производства. Точное расположение отводов обычно не может быть указано.

В обозначении отверстий переходной арматуры их следует читать в порядке, указанном последовательностью цифр 1, 2, 3 и 4, как показано на рисунке. Максимальный диаметр метчика зависит от толщины стенки фитинга.

Контроль размеров фитингов для сварки встык для трубопроводных систем класса 1 атомной электростанции (Технический отчет)

Контроль размеров фитингов для сварки встык для трубопроводных систем класса 1 атомной электростанции (Технический отчет) | ОСТИ.GOV

перейти к основному содержанию

Полная запись
Другое связанное исследование

Контроль размеров фитингов для стыковой сварки из кованой стали исследуется с точки зрения адекватности конструкции. Было закуплено достаточно большое количество фурнитуры от разных производителей. Размеры каждого фитинга были измерены и сопоставлены с дополнительной информацией, полученной от производителей, чтобы установить «стандартные» формы. Эта информация и критический анализ существующих стандартов ANSI используются для разработки «дополнительного стандарта». Дополнительный стандарт предназначен для обеспечения улучшенного контроля размеров и более полной информации о конструкции фитингов, используемых в трубопроводных системах атомных электростанций класса 1.

Авторов:: Родабо, EC; Мур, SE; Робинсон, Дж. Н.

Дата публикации:: 1976-11-01

Исследовательская организация:: Battelle Columbus Labs. , Огайо (США)

Идентификатор ОСТИ:: 7116851

Номер(а) отчета:: ОРНЛ/Sub/2913-5; ПР-1/5-12
РНН: 77-009122

Номер контракта DOE:: W-7405-ENG-26; СУБ-2913; НРК-ИНА-40-551-75; НРК-ИНА-40-552-75

Тип ресурса:: Технический отчет

Страна публикации:: США

Язык:: Английский

Тема:: 22 ОБЩИЕ ИЗУЧЕНИЯ ЯДЕРНЫХ РЕАКТОРОВ; АТОМНАЯ ЭЛЕКТРОСТАНЦИЯ; ФИТИНГИ; ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; ДИЗАЙН; СИСТЕМЫ ОХЛАЖДЕНИЯ РЕАКТОРА; СТАНДАРТЫ; СИСТЕМЫ ОХЛАЖДЕНИЯ; ЯДЕРНЫЕ ОБЪЕКТЫ; ЭЛЕКТРОСТАНЦИИ; КОМПОНЕНТЫ РЕАКТОРА; ТЕПЛОВЫЕ ЭЛЕКТРОСТАНЦИИ; 220200* – Технология ядерных реакторов – Компоненты и аксессуары

Форматы цитирования

MLA
АПА
Чикаго
БибТекс

Rodabaugh, E. C., Moore, S.E., и Robinson, J.N. Контроль размеров фитингов для сварки встык для трубопроводных систем класса 1 атомной электростанции . США: Н. П., 1976. Веб. дои: 10.2172/7116851.

Копировать в буфер обмена

Rodabaugh, E.C., Moore, S.E., & Robinson, J.N. Контроль размеров фитингов для сварки встык для трубопроводных систем класса 1 атомной электростанции . Соединенные Штаты. https://doi.org/10.2172/7116851

Копировать в буфер обмена

Родабо, Э. К., Мур, С. Э., и Робинсон, Дж. Н., 1976. «Контроль размеров фитингов для стыковой сварки трубопроводных систем класса 1 атомной электростанции». Соединенные Штаты. https://doi.org/10.2172/7116851. https://www.osti.gov/servlets/purl/7116851.

Копировать в буфер обмена

@статья{osti_7116851, title = {Контроль размеров фитингов для сварки встык для трубопроводных систем класса 1 атомной электростанции}, автор = {Родабо, Э. К. и Мур, С.Э. и Робинсон, Дж.Н.}, abstractNote = {Контроль размеров фитингов для стыковой сварки из кованой стали исследуется с точки зрения адекватности конструкции. Было закуплено достаточно большое количество фурнитуры от разных производителей. Размеры каждого фитинга были измерены и сопоставлены с дополнительной информацией, полученной от производителей, чтобы установить «стандартные» формы. Эта информация и критический анализ существующих стандартов ANSI используются для разработки «Дополнительного стандарта». Дополнительный стандарт предназначен для обеспечения улучшенного контроля размеров и более полной информации о конструкции фитингов, используемых в трубопроводных системах атомных электростанций класса 1. }, дои = {10,2172/7116851}, URL = {https://www.osti.gov/biblio/7116851}, журнал = {}, номер =, объем = , место = {США}, год = {1976}, месяц = {11} }

Копировать в буфер обмена

Посмотреть технический отчет (1,92 МБ)

https://doi. org/10.2172/7116851

Экспорт метаданных

Сохранить в моей библиотеке

Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.

Аналогичных записей в сборниках OSTI.GOV:

Аналогичные записи

Внутренний воздуховод из полиэтилена высокой плотности | Innerduct.com

ГЛАДКАЯ СТЕНА
РЕБРА
КАБЕЛЬ В КАНАЛЕ
ТОНАЛЬНЫЙ КАНАЛ
РИСУНОК ВОСЕМЬ КАНАЛ
МИКРОПРОВОД
ПРОВОД ДЛЯ ВРЕДИТЕЛЕЙ
ГЕО ТЕРМАЛЬ

ГЛАДКАЯ СТЕНА

Применимые стандарты материалов и спецификации размеров Материал труб и фитингов

ASTM D2239-Полиэтилен (PE) Пластиковая труба (SIDR-PR) на основе контролируемого внутреннего диаметра
ASTM D2447- Полиэтиленовая (ПЭ) пластиковая труба, сортаменты 40 и 80, на основе наружного диаметра.

ASTM D2737-Стандарт для полиэтиленовых (PE) пластиковых труб
ASTM D3035-Полиэтиленовые (PE) пластиковые трубы на основе контролируемого наружного диаметра
ASTM D3485 — Гладкостенный спиральный (полиэтиленовый) кабелепровод (канал) для предварительно собранных проводов и кабелей
Публикация стандартов NEMA TC-7
Публикация стандартов NEMA TC-20025

Полиэтилен SDR 13.5: Соответствует требованиям к материалам и размерам
ASTM D3035

Номинальный размер воздуховода Внешний
Диаметр Стенка
Толщина Внутри
Диаметр Минимум
Без поддержки
Радиус изгиба Безопасный
Рабочий
Прочность на растяжение Вес на
1000 футов.

1/2 дюйма 0,840″+0,012″ 0,062″+0,020″ .696″ 10 дюймов 320 фунтов. 72 фунта.

3/4″ 1,050″+0,012″ 0,078″+0,020″ . 874″ 12 дюймов 505 фунтов. 110 фунтов.

1″ 1,315″+0,012″ 0,097″+0,020″ 1,101″ 14 дюймов 790 фунтов. 168 фунтов.

1-1/4″ 1,660″+0,012″ 0,123 дюйма + 0,020 дюйма 1,394″ 18 дюймов 1260 фунтов. 264 фунта.

1-1/2″ 1,900″+0,012″ 0,141″+0,020″ 1,598″ 20 дюймов 1455 фунтов. 343 фунта.

2 дюйма 2,375″+0,012″ .176″+.021 2,002 дюйма 26 дюймов 2580 фунтов. 531 фунт.

3 дюйма 3,500″+0,012″ 0,259 дюйма + 0,031 дюйма 2,951″ 48 дюймов 5590 фунтов. 1151 фунт.

4 дюйма 4.500″+.012 0,333 дюйма + 0,040 дюйма 3,794 дюйма 60 дюймов 9250 фунтов. 1904 фунта.

Полиэтилен SDR 11: Соответствует материалу и размерные требования ASTM D3035
Номинальный размер воздуховода	Внешний Диаметр	Стенка Толщина	Внутри Диаметр	Минимум Без поддержки Радиус изгиба	Безопасный Рабочий Прочность на растяжение	Вес на 1000 футов.
1/2 дюйма	0,840″+0,012″	0,076″+0,020″	.668″	10 дюймов	390 фунтов.	84 фунта.
3/4″	1,050″+0,012″	0,095″+0,021″	.839″	12 дюймов	605 фунтов.	130 фунтов.
1″	1,315″+0,012″	0,119 дюйма + 0,026 дюйма	1,051″	14 дюймов	950 фунтов.	203 фунта.
1-1/4 дюйма	1,660″+0,012″	0,151 дюйма + 0,026 дюйма	1,332 дюйма	18 дюймов	1520 фунтов.	319 фунтов.
1-1/2″	1,900″+0,012″	0,173 дюйма + 0,026 дюйма	1,528 дюйма	20 дюймов	1760 фунтов.	415 фунтов.
2 дюйма	2,375″+0,012″	.216″+.026	1,917″	26 дюймов	3105 фунтов.	639фунтов
3 дюйма	3,500″+0,012″	0,318″+0,038″	2,826 дюйма	48 дюймов	6740 фунтов.	1386 фунтов.
4 дюйма	4.500″+.012	.409″+.049″	3,632 дюйма	60 дюймов	11145 фунтов.	2295 фунтов.

Полиэтилен Список 40: Соответствует NEMA TC-2
Номинальный размер воздуховода	Внешний Диаметр	Стенка Толщина	Внутри Диаметр	Минимум Без поддержки Радиус изгиба	Безопасный Рабочий Прочность на растяжение	Вес на 1000 футов.
1/2 дюйма	0,840″+0,012″	0,119″+0,010″	.602″	10 дюймов	530 фунтов.	112 фунтов.
3/4″	1,050″+0,012″	0,123 дюйма + 0,010 дюйма	.804″	12 дюймов	705 фунтов.	148 фунтов.
1″	1,315″+0,012″	0,143 дюйма + 0,010 дюйма	1,029″	14 дюймов	1050 фунтов.	218 фунтов.
1-1/4 дюйма	1,660″+0,012″	0,150″+0,010″	1,360″	18 дюймов	1420 фунтов.	295 фунтов.
1-1/2″	1,900″+0,012″	0,155″+0,010″	1,590″	20 дюймов	1700 фунтов.	352 фунта.
2 дюйма	2,375″+0,012″	.164″+.010	2,047″	26 дюймов	2300 фунтов.	472 фунта.
2-1/2 дюйма	2,875″+0,012″	0,215″+0,012″	2,445	36 дюймов	3615	744 фунта.
3 дюйма	3,500″+0,012″	0,229 дюйма + 0,013 дюйма	3,042 дюйма	48 дюймов	4725 фунтов.	974 фунта.
4 дюйма	4.500″+.012	0,251 дюйма + 0,014 дюйма	3,998 дюйма	60 дюймов	6730 фунтов.	1387 фунтов.

РЕБРА

ВНЕШНЯЯ ГЛАДКАЯ СТЕНКА ИЛИ ПРОДОЛЬНЫЕ РЕБРА

Особенности и преимущества

Внутреннее колебание позволяет устанавливать более длинные тросы для снижения трения.
Тестирование показало, что внутреннее колеблющееся продольное ребро ребра Wave-Rib исключает скручивание кабеля во время установки.
Доступен либо с гладкой внешней стенкой, либо с прямыми продольными ребрами.
Доступны в широком диапазоне прочностей для соответствия требованиям установки и обслуживания.
Широкий выбор вариантов цветового кодирования для идентификации.
Несколько вариантов, таких как внутренняя смазка, установленная натяжная лента или рулоны — исключают затраты на катушки.
Большая непрерывная длина, меньше стыков, лучшая целостность системы.

ОБЩАЯ ИНФОРМАЦИЯ

Труба Wave-Rib прошла независимые испытания и показала самые низкие характеристики трения. По сравнению с гладкостенными и прямыми ребристыми трубами, как со смазкой, так и без нее, ребристая труба позволяла прокладывать кабели значительно дольше и быстрее. Результаты испытаний смазанных труб в соответствии с методом испытаний Telcordia GR-356 доказывают, что ребристая труба имеет на 75% меньше трения по сравнению с гладкостенной трубой без смазки. Изготовлено в соответствии со стандартом ASTM F 2160 для труб из полиэтилена высокой плотности.

Широкий диапазон размеров и опций

Доступны диаметры от 1 до 6 дюймов на катушках или в бухтах. Доступны различные прочности стен, включая типы 11 и 9, графики 40 и 80, SDR 17, 13,5, 11 и 9, чтобы соответствовать вашим проектам и критериям установки. Стандартные варианты цвета включают черный, синий, зеленый, оранжевый, красный, терракотовый, белый и желтый. Специальные размеры, цвета и конфигурации могут быть предоставлены по запросу, может применяться минимальный тираж.

Применения

Внутренний воздуховод — несколько длин размером обычно 1–1/4 дюйма и меньше, вытянутые параллельно в больший канал, чтобы разделить его на несколько каналов.
Прямое заглубление — Закапывание одного или нескольких отрезков трубопровода непосредственно в землю в качестве путей для будущей прокладки кабеля. Методы установки включают в себя открытую траншею, вспахивание тягой или желобом, направленное бурение и разрыв трубы.
Бетонный корпус — Там, где требуется дополнительная защита кабелепровода/кабеля.

КАБЕЛЬ В ПРОВОДЕ

ШИРОКОПОЛОСНЫЙ В ПРОВОДЕ (BIC)

КОАКСИАЛЬНЫЙ КАБЕЛЬ, СЛУЖЕБНЫЙ ПРОВОД И ВОЛОКНО В ПРОВОДЕ

Особенности и преимущества

Предварительно установленный кабель в кабелепроводе снижает затраты на установку в полевых условиях за один этап.
BIC для оптимальной защиты кабеля при хранении и транспортировке, монтаже и в течение всего срока службы кабеля.
Поставляется в виде длинных непрерывных отрезков, без стыков и отходов.
Постоянная смазка кабеля позволяет снимать и заменять кабель для будущих обновлений и перестроений.
Кабелепроводы диаметром от 13 мм до 3 дюймов охватывают весь диапазон размеров и комбинаций коаксиальных, служебных и оптоволоконных кабелей.
Несколько производственных площадок с кабельными запасами для быстрой доставки.

ОБЩАЯ ИНФОРМАЦИЯ

BIC для кабельного телевидения изготавливается из полиэтиленовой трубы высокой плотности (ASTM D 3350) с предварительно установленными коаксиальными или служебными проводами с использованием передовых технологий экструзии. Типы стандартной толщины стенки включают стандартную стенку, SDR 13,5 и SDR 11, доступные в размерах от 1/2 до 3 дюймов. В соответствии с ASTM F2160. Наш технический опыт включает в себя установку коаксиальных кабелей различных размеров и типов, включая магистральные, фидерные, оптоволоконные, подземные и сервисные кабели. Выбор надлежащего Perma-Guard™ / BIC для вашего применения будет зависеть от нескольких факторов, включая способ установки, состояние почвы, глубину залегания, но у нас есть подходящий вариант кабелепровода, соответствующий вашим конкретным требованиям. Пожалуйста, позвоните в нашу группу обслуживания клиентов, чтобы помочь вам сделать правильный выбор кабелепровода, который будет сочетаться со спецификацией вашего кабеля для вашего конкретного применения.

СТАНДАРТЫ И ВАРИАНТЫ СБОРКИ

Во время установки в воздуховод на кабель наносится запатентованная постоянная смазка. Специальный процесс гарантирует, что кабель не будет приклеиваться или сплавляться с воздуховодом, а также будет легко утилизироваться. Кабель может быть поставлен Arnco для прокладки в воздуховоде, или мы можем предоставить кабель. Последовательная маркировка метража обеспечивает легкую идентификацию длины во время хранения и установки. Стандартные цвета труб – черный или терракотовый. Для нескольких кабелепроводов, требующих дополнительной цветовой идентификации, доступны цветные полосы и другие сплошные цвета, однако может применяться минимальное количество отрезков. Стандартная длина варьируется от 1000 до 5000 футов на катушках или в бухтах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ

Стандартный кабелепровод из черного полиэтилена высокой плотности, изготовленный в соответствии с требованиями NEMA TC-7, ASTM 3485.
Все трубы изготовлены в соответствии со стандартом ASTM F 2160, статьей 830 NEC.
Полиэтиленовый материал высокой плотности в соответствии с ASTM D 3350.

ХАРАКТЕРИСТИКИ КАБЕЛЯ

Коаксиальные магистральные и распределительные кабели в соответствии с NEC 830.
Подземные экранированные кабели, залитые водой, с выбором материала оболочки.
Широкий ассортимент коаксиальных кабелей магистрального типа.
Подземные волоконно-оптические кабели с различным количеством волокон и конфигураций

РАЗМЕРНЫЕ ХАРАКТЕРИСТИКИ

Номинальный размер	Средний Внешний диаметр	Изгиб Радиус	Стандартная стенка			СПЗ 13,5			СПЗ 11
Номинальный размер	Средний Внешний диаметр	Изгиб Радиус	Мин. Стена	пр. ID	вес/фут	мин. Стена	пр. ID	вес/фут	Мин. Стена	пр. ID	вес/фут
13 мм	0,625 дюйма	6							0,062	0,494	0,047
1/2 дюйма	0,840 дюйма	8	0,060	0,700	0,070	0,062	0,696	0,071	0,076	0,668	0,084
3/4″	1,050″	10	0,060	0,910	0,089	0,078	0,874	0,109	0,095	0,840	0,128
1″	1,315″	12	0,075	1,145	0,135	0,097	1. 101	0,167	0,119	1,057	0,198
1-1/4 дюйма	1,660″	15	0,100	1.440	0,220	0,123	1,394	0,262	0,151	1,338	0,312
1-1/2″	1,900″	17	0,115	1.650	0,287	0,141	1,598	0,341	0,173	1,533	0,407
2 дюйма	2,375 дюйма	21	0,145	2,065	0,445	0,176	2.002	0,527	0,216	1,917	0,635

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА И ПРИНАДЛЕЖНОСТЕЙ

Размер	Катушка Размеры		Кадры	Грузовик 45-футовая платформа		Рекомендуемый размер коаксиального кабеля
Размер	Фланец	Ширина	Кадры	Катушки	Футов	Рекомендуемый размер коаксиального кабеля
13 мм	24 дюйма	28	1000	264	264 000	РГ-6
1/2 дюйма	24 дюйма	28	1000	264	264 000	РГ-6
3/4″	36	32	1000	56	58 000	РГ-11
1″	42	32	1000	48	48 000	500 540 565 625
1″	54	48	2500	20	50 000
1-1/4 дюйма	66	48	2500	16	40 000	700 750
1-1/4″	84	48	3700	12	44 400
1-1/2″	84	48	2500	12	30 000	840 875 1000
1*1/2″	96	48	3700	10	44 400
2 дюйма	96	50	2500	10	30 000	Несколько кабелей

КАБЕЛЬ В КАБЕЛЕ (CIC)

КОММУНАЛЬНЫЕ КАБЕЛИ – СРЕДНЕГО НАПРЯЖЕНИЯ И ВТОРИЧНЫЕ КАБЕЛИ

Особенности и преимущества

Кабель предварительно проложен в кабелепроводе из полиэтилена высокой плотности, что снижает затраты на установку на месте.
Оптимальная защита кабеля при хранении, транспортировке, монтаже и в течение всего срока службы кабеля.
Поставляется в виде длинных непрерывных отрезков без стыков, без отходов, без проникновения воды или грязи.
Постоянная смазка кабеля позволяет снимать и заменять кабель для будущих нужд.
Несколько производственных площадок с запасами инженерных кабелей для быстрой доставки.
Возможна установка кабельных каналов, поставляемых заказчиком.

ОБЩАЯ ИНФОРМАЦИЯ

CIC с предварительно установленными кабелями энергоснабжения изготовлен из полиэтиленовой трубы высокой плотности в соответствии с (ASTM D 3350) с использованием передовых технологий экструзии. Доступные кабелепроводы из ПЭВП включают стандартные стенки, сортаменты 40 и 80, SDR 13,5 и SDR 11 диаметром от 1/2 до 3 дюймов. Система CIC идеально подходит как для прямого заглубления, так и для бетонирования. Он свободно экструдируется по кабелю URD (подземная сельская распределительная сеть) и поставляется на катушках, готовых к установке. Типичные методы установки включают рытье траншей, вспахивание и использование бестраншейных технологий, таких как наклонно-направленное бурение. Perma-Guard™ / CIC используется коммунальными службами, муниципалитетами и кооперативами для размещения вторичных кабелей в жилых домах. Он также широко используется для подземных первичных кабелей, проложенных от трансформатора к трансформатору, или подземных кабелей, выходящих из подстанций.

ХАРАКТЕРИСТИКИ КАБЕЛЯ

Полиэтилен высокой плотности в соответствии со стандартом ASTM D 3350.
Стандартный кабелепровод из черного полиэтилена высокой плотности, NEMA TC-7, ASTM D 3485.
Все трубы изготовлены в соответствии со стандартом ASTM F 2160.

ХАРАКТЕРИСТИКИ КАБЕЛЯ

Кабели среднего напряжения изготовлены в соответствии с отраслевыми стандартами. Доступен в медном или алюминиевом проводнике с изоляцией TRXLP или EPR.
Вторичные кабели уложены параллельно в кабелепровод из полиэтилена высокой плотности.

РАЗМЕРНЫЕ ХАРАКТЕРИСТИКИ

Номинальный размер	Средний Внешний диаметр	Изгиб Радиус	Стандартная стенка		Расписание 40		Расписание 80		СПЗ 13,5		СПЗ 11
Номинальный размер	Средний Внешний диаметр	Изгиб Радиус	Мин. Стена	пр. ID	Мин. Стена	пр. ID	Мин. Стена	пр. ID	Мин. Стена	пр. ID	Мин. Стена	пр. ID
1/2 дюйма	0,840 дюйма	8 дюймов	0,060″	0,700″	0,109 дюйма	0,602 дюйма	0,147 дюйма	0,525 дюйма	0,062 дюйма	0,696 дюйма	0,076 дюйма	0,668 дюйма
3/4″	1,050″	10 дюймов	0,060″	0,910″	0,113 дюйма	0,804 дюйма	0,154 дюйма	0,722 дюйма	0,078 дюйма	0,874 дюйма	0,095 дюйма	0,840 дюйма
1″	1,315″	12 дюймов	0,075 дюйма	1,145″	0,133 дюйма	1,029″	0,179 дюйма	0,936 дюйма	0,097 дюйма	1,101 дюйма	0,119 дюйма	1,057″
1-1/4 дюйма	1,660″	15 дюймов	0,100″	1,440″	0,140 дюйма	1,360″	0,191 дюйма	1,255 дюйма	0,123 дюйма	1,394″	0,151 дюйма	1,228 дюйма
1-1/2″	1,900″	17 дюймов	0,115 дюйма	1,650″	0,145″	1,590″	0,200″	1,476″	0,141 дюйма	1,598″	0,173 дюйма	1,533 дюйма
2 дюйма	2,375 дюйма	21″	0,145 дюйма	2,065″	0,154 дюйма	2,047″	0,218″	1,913″	0,176 дюйма	2,002 дюйма	0,216 дюйма	1,917″
2-1/2 дюйма	2,875 дюйма	27 дюймов	0,203 дюйма	2,445 дюйма	0,203 дюйма	2,445 дюйма	0,276 дюйма	2,290″	0,213 дюйма	2,423 дюйма	0,261 дюйма	2,322 дюйма
3 дюйма	3,500 дюйма	32 дюйма	0,216 дюйма	3,042 дюйма	0,216 дюйма	3,042 дюйма	0,300 дюйма	2,864 дюйма	0,259 дюйма	2,951″	0,318″	2,826 дюйма

СОЕДИНИТЕЛЬ SHUR-LOCK II

НОМЕР ДЕТАЛИ.	НОМЕР ПО КАТАЛОГУ.	ОПИСАНИЕ	НОМИНАЛЬНОЕ РАСТЯЖЕНИЕ ПРОЧНОСТЬ (ФУНТ)	СТАНДАРТ ПАКЕТ	ВЕС В КОРОБКЕ (ФУНТЫ)	ОБЩАЯ ИНФОРМАЦИЯ ДЛИНА (ДЮЙМЫ)
1-400756	СЛ 602С 100	1,00 дюйма SDR, 1,295–1,335 дюйма	600	10/CS	4	5,70
1-400758	СЛ 602С 125	1,25 дюйма SDR, 1,640–1,680 дюйма	700	10/CS	5	5,70
1-400760	СЛ 602С 150	1,50 дюйма SDR, 1,880–1,920 дюйма	800	10/КС	6	5,70
1-400761	СЛ 602С 200	2,00 дюйма SDR, 2,355–2,395 дюйма	1000	10/CS	7	5,70
1-401633	СЛ 602С 250	2,50 дюйма SDR, 2,855–2,895 дюйма	1000	6/КС	5	7,25
1-401634	СЛ 602С 300	3,00 дюйма SDR, 3,480–3,520 дюйма	1000	6/КС	6	10,75

Предложение или заказ — Укажите:

Тип кабеля, помещаемого в кабелепровод

Размер проводника, алюминий или медь, одножильный или многожильный.
Тип и толщина изоляции.
Номинальное напряжение, такое как 600 В, 15 кВ.
Требования к экранированию или нейтральности.
Специальная печатная маркировка.
Цветовая маркировка или маркировка фаз на кабеле(ях).

Торговый размер и тип трубопровода

Диаметр трубопровода.
Тип стены, например Schedule-40, SDR 13.5.

Цвет кабелепровода и метод окраски

Черный, полосатый или цветной.

Длина барабанов и ограничения барабанов

Стандартные или специальные длины.
Ограничения по размеру или весу катушки.

Метки в футах или метрах

Метки в футах или метрах.

Любые специальные требования к маркировке

Специальная маркировка на кабеле.
Особые требования к печати на кабелепроводе.

Специальные инструкции по доставке

Специальные ограничения по времени разгрузки, контактная информация, звонок перед доставкой.
Особые требования к грузовым автомобилям, например, подъемные ворота.

ТОНАЛЬНЫЙ КАНАЛ

ОБНАРУЖАЕМЫЙ КАБЕЛЕПРОВОД ИЗ ПОЛИЭТИЛЕНА ВЫСОКОЙ ПЛОТНОСТИ (ПЭВП) ДОСТУПЕН ДЛЯ ВСЕХ РАЗМЕРОВ КАБЕЛЕПРОВОДОВ

Особенности и преимущества

Простота использования стандартного оборудования для поиска
Проверенная технология обнаружения пустых кабелепроводов или трубопроводов с диэлектрическими оптоволоконными кабелями
Изоляция из ПВХ на проводнике обеспечивает дополнительную устойчивость к коррозии, истиранию и проникновению влаги
Проводник можно легко отделить от кабелепровода без потери целостности стенки кабелепровода или оболочки проводника
Полная система соединения и окончания
Длинные отрезки поставляются в бухтах или на катушках, что снижает количество необходимых соединений

ОБЩАЯ ИНФОРМАЦИЯ

Наш тонируемый кабелепровод изготовлен из полиэтилена высокой плотности (ПЭВП) в соответствии с ASTM D3350 в сочетании с проводником 16-AWG с луженой медной оболочкой, который можно локализовать. Наш тонируемый кабелепровод — это надежный выбор для прокладки диэлектрических волоконно-оптических кабелей в кабелепроводе из полиэтилена высокой плотности. Будьте уверены, зная, что вы устанавливаете подземную систему, которая может быть расположена на в любое время в будущем.

Доступны различные варианты толщины стенки в соответствии с ASTM F 2160. Другие размеры проводников могут быть доступны по запросу, а также другие размеры кабелепроводов.

Технические характеристики тонируемого проводника

Изоляция из ПВХ на сплошной луженой медной жиле 16-го калибра обеспечивает дополнительную устойчивость к коррозии, истиранию и проникновению влаги. Проводник 16-го калибра обеспечивает оптимальное с точки зрения затрат расстояние обнаружения. Другие размеры проводников могут быть предоставлены по запросу. Проводник надежно прикреплен к внешнему диаметру трубы с помощью коэкструдированного полиэтилена высокой плотности, который обеспечивает дополнительный защитный слой. Проводник прикреплен к стене, но не находится в стене, что гарантирует целостность стены. Проводник легко снимается с трубы стандартными инструментами, сохраняя при этом стойкость к коррозии, истиранию и попаданию влаги.

Проводник Дизайн	Проводник Диаметр	Проводник Сопротивление постоянному току	Изоляция Толщина	Всего Диаметр	Всего Вес
Массивная луженая медь 16-AWG	0,051 дюйма	4,17 Ом @ 1000 футов	.03125″ ПВХ	0,116″	14 фунтов @ 1000 футов
Массивная луженая медь 18-AWG	0,051 дюйма	6,64 Ом @ 1000 футов	0,03125″ ПВХ	0,105″	10 фунтов @ 1000 футов
ПРИМЕЧАНИЕ. Рекомендуется использовать проводник 16 AWG, который является стандартным предложением.

Спецификации тонируемого кабелепровода

Тонируемый кабелепровод может быть добавлен к большинству наших конструкций воздуховодов, которые имеют различные варианты толщины стенок в соответствии с ASTM F 2160. Кабелепровод можно свернуть до 5000 футов на катушках или бухтах.

ВОСЕМЬ КАНАЛ

ГИБКАЯ ГОФРИРОВАННАЯ АНТЕННА ВОСЬМЕРКА КАНАЛ

Особенности и преимущества

Гибкая гофрированная внутренняя оболочка обеспечивает быструю установку в полевых условиях
Путь трубопровода обеспечивает свободное хранение для быстрого восстановления, улучшения отношений с клиентами
Высокопрочная сетка с прядью 6,6 м или 10 м
Доступен только размер 1-1/4″, соответствующий диаметру вашего оптоволоконного кабеля
Большие непрерывные длины, меньше соединений и более быстрый монтаж
Используется стандартное отраслевое оборудование для монтажа на столбе, не требуются специальные продукты или специальное обучение
Доступен с установленной на заводе лентой, что снижает затраты на установку

ОБЩАЯ ИНФОРМАЦИЯ

Минимизируйте затраты на установку и обслуживание антенны с помощью FlexCor. Strand-Guard® Figure-8 идеально подходит для использования в зонах с ограниченным доступом, таких как водные переходы, пересечения автомагистралей между штатами или в густых лесных районах, где необходима дополнительная защита кабеля. Конструкция кабелепровода обеспечивает простую и прямую отдачу для прямого размещения на опорной линии для доступа к кабелю в будущем. Для быстрой и герметичной установки рекомендуется стандартное оборудование для монтажа на столбе и муфта Split-Lock. Никаких специальных компенсаторов не требуется, так как гофрированный внутренний слой снижает механическую нагрузку, вызванную экстремальными перепадами температуры.

ПРЕДНАЗНАЧЕН ДЛЯ УСТОЙЧИВОСТИ К ЭЛЕМЕНТАМ

Strand-Guard® был разработан, чтобы противостоять самым суровым условиям окружающей среды. Уникальная гофрированная внутренняя стенка в сочетании с гладкой внешней стенкой и высокопрочным полотном рассеивает силы расширения и сжатия, возникающие в результате колебаний температуры. Специально разработанная устойчивая к солнечному свету внешняя оболочка обеспечивает защиту от ультрафиолета и достаточную жесткость, чтобы защитить ваше волокно на всю жизнь. Высокопрочная стальная прядь имеет влагостойкий заливочный состав.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МАТЕРИАЛЫ

СМОЛА	Специальный черный полиэтилен, устойчивый к ультрафиолетовому излучению.
ЗАЩИТА ОТ УФ-излучения	Минимум 2% технического углерода (средний размер частиц 20B) с антиоксидантом.
СТЯЖКА	Высокопрочная оцинкованная сталь с заливающим/клеящим составом.

РАЗМЕРЫ

ОПИСАНИЕ	НОМИНАЛЬНЫЙ ВНУТРЕННИЙ ДИАМ.	КОМПОЗИТ НАР.	КОМПОЗИТНАЯ СТЕНА	ВЕС/ФУТ.
Внутренний диаметр 1,25 дюйма, длина нити 6,6 м	1,25 дюйма	1,66″	.110″	0,429 фунта.
1,25″ внутр. диам. с нитью 10 м	1,25 дюйма	1,66″	.110″	0,578 фунта.

Размеры	Радиус изгиба		Прочность на растяжение (1) Макс. (при удлинении 3,5 %)
Размеры	Не поддерживается	Поддерживается	Прочность на растяжение (1) Макс. (при удлинении 3,5 %)
1,25 дюйма	16 дюймов	15 дюймов	500 фунтов.
(1) Предел текучести при растяжении относится только к компоненту, а не к пряди. Установочное натяжение должно быть приложено к пряди.

МИКРОПРОВОД

МИНИ-КАНАЛ ИЗ ПЭНД ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ ИЗ МИКРОВОЛОКОН

Особенности и преимущества

Оптимизирует конструкцию и использование системы
Доступны различные размеры
Одиночные и множественные (в комплекте) конфигурации для нужд конкретного проекта
Постоянно смазывается с помощью нашего уникального процесса Perma-LubeTM для прокладки более длинных кабелей из микроволокна
Различные цвета для легкой идентификации
Последовательная разметка в футах или метрах
Стандартная длина ложи для более быстрого обслуживания
Также доступны нестандартные длины

Установка микроволоконного кабеля

MD предназначен для установки в новые или существующие кабелепроводы для максимального увеличения пропускной способности кабелепроводов. Мини-каналы используются для разделения труб с внутренним диаметром от 3/4 до 2 дюймов. кабелепроводы, облегчающие в будущем установку дополнительных микрокабелей. Внутренний ребристый профиль в сочетании с нашей постоянной заводской смазкой обеспечивает оптимальную производительность за счет уменьшения трения между микрокабелем и каналом. Система MD снижает затраты на «последнюю милю», одновременно оптимизируя гибкость системы для будущих установок оптоволокна.

СТАНДАРТНЫЕ РАЗМЕРЫ MD

РАЗМЕР ММ (ДЮЙМЫ)	ПР. НД ММ (ДЮЙМЫ)	СТЕНА ММ (ДЮЙМЫ)	МИН. ID ММ (ДЮЙМЫ)	РАДИУС ИЗГИБА ММ (ДЮЙМЫ)	ПРОЧНОСТЬ НА РАСТЯЖЕНИЕ (ФН) ПРИ 3% НАТЯЖЕНИИ
10/8 (0,394/0,315)	10 ± 0,10 (0,394 ± 0,004)	1,00 + 0/-0,1 (0,039 + 0/-0,004)	7,92 (0,312)	203 (8)	126
12/10 (.472/.394)	12 ± 0,10 (0,472 ± 0,004)	1,00 + 0/-0,1 (0,039 + 0/-0,004)	9,90 (0,390)	279 (11)	154
14/10 (0,551/0,394)	14 ± 0,10 (0,551 ± 0,004)	2,00 + 0/-0,1 (0,078 + 0/-0,004)	9,90 (0,390)	152 (6)	320
16/12 (0,625/0,472)	16 ± 0,10 (0,625 ± 0,004)	2,00 + 0/-0,1 (0,078 + 0/-0,004)	11,76 (0,463)	178 (7)	374

MD В КАБЕЛЕПРОВОДЕ

Размер кабелепровода (внутренний диаметр) мм (дюймы)	10/8 мм	12/10 мм	14/10 мм	16/12 мм
19 (0,75)	1	1	—	—
25 (1,00)	3	2	1	1
32 (1,25)	5	4	2	1
38 (1,50)	8	6	3	2
50 (2,00)	10	8	7	4
MD часто используется для разделения больших кабелепроводов на меньшие кабелепроводы. В приведенной выше таблице показано, сколько мини-трубопроводов подходит к обычным диаметрам кабелепровода от 3/4 дюйма до 2 дюймов в диаметре. В приведенной выше таблице указаны комплекты, устанавливаемые на месте. Чтобы узнать количество MD, которые могут быть предварительно собраны на заводе в кабелепроводе, свяжитесь с нами.

Конфигурации MD

Различные длины и цветовые комбинации MD поставляются несколькими способами:

Параллельно на катушках
Предустановлен в кабелепроводе
В комплекте и в оболочке

Спецификация материала

MD соответствует или превосходит все отраслевые стандарты, обеспечивая максимальную защиту кабелей из микроволокна в соответствии с ASTM F 2160. Изготовленный из полиэтилена высокой плотности в соответствии с ASTM D 3350, воздуховод доступен в черном или сплошные цвета для облегчения идентификации маршрута.

MD ФИЗИЧЕСКИЕ СВОЙСТВА

Физические свойства	PE3408 Код обозначения материала
Физические свойства	Методы испытаний	Номинальные значения
Минимальная классификация ячеек	АСТМ Д 3350	334480 C (черный) или E (цветной)
Плотность	АСТМ Д 1505	>0,940-0,947 г/куб. см
Индекс расплава Скорость потока	АСТМ Д 1238	(от <0,4 до 0,15) 8,5 г/10 мин
Модуль упругости при изгибе (минимум)	АСТМ Д 790	(80 000 т0 110 000 фунтов на кв. дюйм)
Прочность на растяжение при пределе текучести	АСТМ Д 636	3000 — <3500 фунтов на кв. дюйм
ESCR Состояние B	АСТМ Д 1693	F10, за 96 часов. 10% раствор Игепала
Технический углерод (защита от УФ-излучения)	АСТМ Д 1603	2% минимум

Стандартные цвета:

Синий, оранжевый, зеленый, коричневый и серый

Стандартные цвета в комплекте:

Синий, оранжевый, зеленый, коричневый, серый, желтый и белый

Доступны дополнительные цвета2: 900 Terra 86 Cotta, Pink, Lilac, Buff, Pipe Green, Red & Black

PEST DUCT

СТАЛЬНОЙ БРОНИРОВАННЫЙ КАБЕЛЕПРОВОД HDPE

Особенности и преимущества

Слой гибкой стальной брони с покрытием
Ребристый внутренний слой из полиэтилена высокой плотности – уменьшает трение при натяжении троса
Наружная оболочка из износостойкого и водостойкого полиэтилена высокой плотности
Доступен с предустановленной лентой
Превосходная механическая защита от:
— грызунов
— баллистики
— ударов
— химикатов
— проникновения влаги
Доступно для потолочного применения с черным защитным кожухом от УФ-излучения

ОБЩАЯ ИНФОРМАЦИЯ

Armor-Guard™ — это армированный воздуховод, предназначенный для обеспечения максимальной защиты при прямом захоронении или в воздухе. Гофрированная стальная броня покрыта с обеих сторон устойчивым к коррозии сополимером. Броня с покрытием, интегрированная с оболочкой из полиэтилена высокой плотности, обеспечивает превосходную защиту кабеля в суровых условиях. Запатентованная внутренняя оболочка Wave RibTM значительно снижает коэффициент трения более чем на 75 %, что значительно снижает нагрузку при прокладке кабеля. Он доступен только диаметром 1-1/4″.

ARMOR-GUARD™ ПРОЧНАЯ, ГИБКАЯ, ПРЕВОСХОДНАЯ ЗАЩИТА КАБЕЛЯ

Превосходная долговременная защита — Гибкость Armor-Guard с низкой температурой хрупкости -75 ° F защищает кабели от движения грунта, например, мороза, скрытых предметов в почве. это может привести к давлению кабеля, влаге и химическим веществам.

Устойчивость к грызунам – Armor-Guard – самая надежная защита от сусликов и грызунов. Его стальная броня значительно препятствует проникновению грызущих животных во внутреннюю оболочку, обеспечивая целостность канала для защиты внутренних кабелей.

Ударопрочность — Кабель защищен от случайного повреждения лопатой и обеспечивает гораздо большую защиту от ударов, чем одна оболочка кабеля.

Постоянно наносимая смазка — Во время изготовления на внутреннюю стенку может быть добавлена силиконовая смазочная эмульсия специального состава. Смазка снизит коэффициент трения до 0,10 или меньше, что значительно упростит установку кабеля и снизит нагрузку на кабель. Будучи инертным, он поможет снять кабель, когда потребуется его замена в будущем.

Быстрая и простая установка — Специальный процесс отжига на каждом этапе производства обеспечивает гибкость для создания прямой выплаты с катушки или рулона. Он изготавливается большой длины, что требует меньшего количества соединителей и ускоряет установку, экономя время и деньги.

ARMOR-GUARD ХАРАКТЕРИСТИКИ

Armor-Guard доступен со стандартной курткой оранжевого цвета или сплошным черным цветом с цветными полосами для облегчения идентификации. Другие цвета могут быть доступны, но может применяться минимальное количество. Armor-Guard может изготавливаться с внутренней смазкой, с натяжной лентой или с предварительно установленными тросами.

Стандартные размеры и спецификации размеров
Номинальный размер	Куртка пр. OD	Куртка Тол.	Внешний диаметр Внутренний вкладыш	пр. ID	Вт./фут. (фунтов)
1-1/4 дюйма	1,910″	±0,052	1,660″	1,444″	0,574

Стандартная длина и вес
Кат. Номер	Номинальный размер	Вес на фут.	Ролик Видеоматериал	Катушка F X T	Всего Вес
АГ55125 НТ33 2500Р	1-1/4″	0,574#	2500	72 х 42	1680#
АГ55125 НТ33 5000Р	1-1/4 дюйма	0,574#	5000	98 х 42	3190#
Доступны другие длины, могут применяться минимальные тиражи. Общий вес включает вес барабана.

Примечания к размерам Методы измерения:

Для измерения наружного диаметра используйте рулетку.
Оболочка — это внешний диаметр готового кабелепровода.
Толщина гофра измерена после того, как слой гофрированного металла обернут вокруг вкладыша.
Гофрированная высота: 0,040 дюйма ± 0,010 дюйма.
Толщина оболочки: 0,080 дюйма ± 0,010 дюйма.

GEO THERMAL

Сервисные трубки из полиэтилена высокой плотности (ПЭВП)

Диаметры 3/4–2 дюйма для геотермальных применений.

Особенности и преимущества

Изготовлен из PE 3608, полиэтилена высокой плотности (HDPE)
Превосходная прочность и долговечность с пожизненной гарантией.
Доступен в:
— размеры от 3/4″ до 2″
— размер медной трубы (CTS) или железной трубы (IPS)
— стандартное соотношение размеров (SDR 11)
Соответствует или превосходит требования IGSHPA, размеры соответствуют AWWA C901.
Спиральные трубы с U-образными изгибами, установленными на заводе, обеспечивают бесшовную установку.

ОБЩАЯ ИНФОРМАЦИЯ

Трубки PW GEO экструдируются из полиэтилена высокой плотности (HDPE) в параллельных бухтах с U-образными изгибами, установленными и испытанными на заводе. Доступны стандартные и нестандартные длины для удовлетворения ваших потребностей. ПЭВП обладает отличной химической стойкостью, он легкий, но прочный, что делает его идеально подходящим для геотермальных установок в колодцах, прудах или траншеях. Черный цвет для оптимизации, предназначенный для оптимизации теплопередачи, но с номинальным давлением.

Надежная гравировка включает

Номинальный размер трубки (например, 1 дюйм)
Тип PE по коду обозначения (PE 3608)
Стандартное соотношение размеров, номинальное давление при 73,4ºF (23ºC), (SDR 11, 160 фунтов на кв. дюйм)
Применимые стандарты (ASTM 2737, AWWA C-906)
Название производителя или торговая марка (Perma-Guard™/GEO)
Листинг третьей стороны, (NSF PW)
Код производственного цикла
Маркировка длины (маркировка видеоряда)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Смола PE 3408, указанная в PPI TR-4, классификация ячеек 345444 или 345464 (C — черный) по ASTM D 3350, смола, рассчитанная на полное давление.
AWWA C 901, Напорная труба из полиэтилена (ПЭ), от 1/2 дюйма (13 мм) до 3 дюймов (76 мм) для водоснабжения. Размеры указаны для трубок CTS или IPS с регулируемым наружным диаметром, применимых для размеров, испытаний и контроля качества.
Изготовлен в соответствии с требованиями ИГШПА.
при условии, что трубы проходят испытания под давлением после установки, но перед заливкой цементным раствором или обратной засыпкой. Трубки должны быть установлены в соответствии с письменными инструкциями производителя.

Таблицы размеров

Торговля	ДВ/ПК1 >	ДР-11/ПК 160
КТС	пр. ОД	Мин. Стена	пр. ID	Вт./фут. (фунты)
3/4″	0,875 дюйма	0,080″	0,706 дюйма	0,087
3/4″	1,050″	0,095 дюйма	0,849″	0,124
1″	1,125 дюйма	0,102 дюйма	0,908″	0,143
1″	1,315″	0,119 дюйма	1,063″	0,195
1-1/4 дюйма	1,375 дюйма	0,125 дюйма	1,110″	0,214
1-1/4 дюйма	1,660″	0,150 дюйма	1,342 дюйма	0,311
1-1/2″	1,625″	0,148″	1,312 дюйма	0,299
1-1/2″	1,900″	0,172 дюйма	1,535 дюйма	0,408
2 дюйма	2,125 дюйма	0,193 дюйма	1,715″	0,512
2 дюйма	2,375 дюйма	0,215 дюйма	1,919″	0,637
Стандартное соотношение размеров (SDR) и класс давления (PC) , другие DR могут быть предоставлены по запросу, могут применяться минимальные объемы производства. Номинальные значения давления определяются на основе 73,4ºF, если рабочие температуры превышают 80ºF, проконсультируйтесь с представителем для уточнения номинальных значений рабочего давления. При гидростатическом испытании не превышайте 150% рабочего давления, для получения дополнительной информации см. ASTM F 2164. Примечание: Из соображений безопасности пневматические испытания полиэтиленовых труб не рекомендуются.

Установка — подходит для прямого заглубления вспахиванием, направленным бурением или укладки в траншею. Труба должна поддерживаться за счет использования надлежащей заделки и уплотнения в открытых установках. Для получения дополнительной информации о требованиях к установке получите копию «Руководства по полиэтилену» в Институте пластиковых труб.

Расчет размера кабельного лотка

Расчет размера кабельного лотка в соответствии со спецификацией кабелей. Кабельный лоток должен быть перфорирован и иметь 20% запаса емкости. Расстояние между каждым кабелем составляет 10 мм. Кабель прокладывается в один слой в кабельном лотке.
(1) 2 шт. кабеля из сшитого полиэтилена 3,5×300 кв. мм с внешним диаметром 59,7 мм и весом 5,9 кг/метр
(2) 2 шт. кабеля из сшитого полиэтилена 3,5×400 кв. мм с внешним диаметром 68,6 мм и весом 6,1 кг/метр
(3) 3 шт. кабеля из сшитого полиэтилена сечением 3,5×25 кв. мм с внешним диаметром 25 мм и весом 0,5 кг/метр

Общий внешний диаметр всех кабелей, проходящих в кабельный лоток:

Диаметр кабеля 300 кв. мм = количество кабелей X внешний диаметр каждого кабеля
Диаметр кабеля 300 кв. мм = 2X59,7 = 119,4 мм
Диаметр кабеля 400 кв. мм = Количество кабелей X Внешний диаметр каждого кабеля
Диаметр кабеля 400 кв. мм = 2X68,6 = 137,2 мм
Диаметр кабеля 25 кв. мм = Количество кабелей X Внешний диаметр каждого кабеля
Диаметр кабеля 25кв. мм =3X28= 84 мм
Суммарный диаметр всех кабелей, проложенных в лотке = (119,4+137,2+54)мм
Суммарный диаметр всех кабелей, проложенных в лотке = 340,6 мм

Общий вес кабелей, проходящих в кабельный лоток:

Вес кабеля 300 кв. мм = Количество кабелей X Вес каждого кабеля
Вес кабеля 300 кв. мм = 2X5,9 = 11,8 кг/метр
Вес кабеля 400 кв. мм = Количество кабелей X Вес каждого кабеля
Вес кабеля 400 кв. мм = 2X6,1 = 12,2 кг/метр
Вес кабеля 25 кв. мм = количество кабелей X вес каждого кабеля
Вес кабеля 25 кв. мм = 3X0,5 = 1,5 кг/метр
Общий вес всех кабелей, проложенных в лотке = (11,8+12,2+1,5) кг/метр
Общий вес всех кабелей, проложенных в лотке = 25,5 кг/метр

Общая ширина всех кабелей:

Общая ширина всех кабелей = (общее количество кабелей X расстояние между каждым кабелем) + общий внешний диаметр кабеля
Общая ширина всех кабелей = (7 X 10) + 340,6
Общая ширина всех кабелей = 410,6 мм
Использование 20 % свободной емкости кабельного лотка
Окончательная ширина всех кабелей = 1,2%X4106,6
Расчетная ширина всех кабелей = 493 мм

Общая площадь кабеля:

Общая площадь кабеля = конечная ширина кабелей X максимальная высота кабеля
Общая площадь кабеля = 493 X 69,6 = 28167 кв. мм
Использование 20 % свободной емкости кабельного лотка
Окончательная площадь всех кабелей = 1,2%X28167
Расчетная площадь всех кабелей = 33801 кв. мм

CASE-(I):

Принимая во внимание одинарную трассу кабельного лотка размером 300X100 мм, грузоподъемностью 120 кг/метр
Площадь кабельного лотка = ширина кабельного лотка X высота кабельного лотка
Площадь кабельного лотка = 300X100 = 30000 кв. мм
Проверка ширины кабельного лотка
Расчетная ширина кабельного лотка в соответствии с расчетом = количество слоев кабеля X количество участков кабельного лотка X ширина кабелей
Ширина кабельного лотка по расчету=1X1X493=493 мм
Проверка глубины кабельного лотка
Фактическая глубина кабельного лотка = Количество слоев кабеля X Максимальный диаметр кабеля
Фактическая глубина кабельного лотка=1X68,6=68,6 мм
Проверка веса кабельного лотка
Фактический вес кабелей = 25,5 кг/метр

Результаты:

Расчетная ширина кабельного лотка (493 мм) > Фактическая ширина кабельного лотка (300 мм) = Неверный выбор
Расчетная глубина кабельного лотка (68,6 мм) < фактическая глубина кабельного лотка (100 мм) = OK
Расчетный вес всех кабелей (25,5 кг/м) < фактический вес кабельного лотка (125,5 кг/м) = OK
Требуется для выбора кабельного лотка большего размера из-за небольшой ширины кабельного лотка.

CASE-(II):

Принимая во внимание одинарную трассу кабельного лотка размером 600X100 мм, грузоподъемностью 120 кг/метр
Площадь кабельного лотка = ширина кабельного лотка X высота кабельного лотка
Площадь кабельного лотка = 600X100 = 60000 кв.мм
Проверка ширины кабельного лотка
Ширина кабельного лотка по расчету = количество слоев кабеля X количество участков кабельного лотка X ширина кабелей
Ширина кабельного лотка по расчету=1X1X493=493 мм
Проверка глубины кабельного лотка
Фактическая глубина кабельного лотка = Количество слоев кабеля X Максимальный диаметр кабеля
Фактическая глубина кабельного лотка=1X68,6=68,6 мм
Проверка веса кабельного лотка
Фактический вес кабелей = 25,5 кг/метр

Результаты:

Расчетная ширина кабельного лотка (493 мм)< Фактическая ширина кабельного лотка (600 мм) = OK
Расчетная глубина кабельного лотка (68,6 мм) < фактическая глубина кабельного лотка (100 мм) = OK
Расчетный вес всех кабелей (25,5 кг/м) < фактический вес кабельного лотка (125,5 кг/м) = OK
Оставшаяся ширина кабельного лотка Площадь = 100%-(Расчетная ширина кабельного лотка/ Фактическая ширина кабельного лотка)
Оставшаяся ширина кабельного лотка Площадь =100%-(493/600)% = 17,9%
Оставшаяся площадь кабельного лотка = 100 % — (расчетная площадь кабельного лотка/фактическая площадь кабельного лотка)
Оставшаяся площадь кабельного лотка = 100%-(33801/60000) = 43,7%
Кабельный лоток 600X100 можно выбрать

Заключение

Размер кабельного лотка = 600X100 мм
Тип кабельного лотка = перфорированный
№ кабельного лотка = 1 №
Количество слоев кабелей в кабельном лотке = 1 слой
Оставшаяся ширина кабельного лотка Площадь = 17,9%
Оставшаяся площадь кабельного лотка = 43,7%

Оценить:

Нравится:

Нравится Загрузка. ..

Рубрика: Без рубрики

О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Джиннеш Пармар закончил M.Tech (управление энергосистемой), BE (электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электропроектов (планирование-проектирование-технический анализ-координация-исполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications). Он является внештатным программистом Advance Excel и разрабатывает полезные электрические программы на основе Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знаком с английским, хинди, гуджарати и французским языками. Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить себя по различным инженерным темам.

Потери давления на фитингах – метод эквивалентной длины

Такие фитинги, как отводы, тройники и клапаны, составляют значительную часть потерь давления в большинстве трубопроводных систем. В этой статье подробно описывается расчет потерь давления через трубопроводную арматуру и некоторое вспомогательное оборудование с использованием метода эквивалентной длины. Преимущество метода эквивалентной длины в том, что его очень просто вычислить. Недостатком метода эквивалентной длины является то, что он не так точен, как другие методы, если только не доступны очень подробные табличные данные.

	:	Internal diameter of pipe
	:	Equivalent length of pipe
	:	Ratio of elbow radius to pipe diameter

The equivalent length method ( Отношение L/D) позволяет пользователю описать падение давления через фитинг как длину трубы. Теоретически падение давления на фитинге эквивалентно падению давления на определенной длине трубопровода при соответствующей скорости потока.

Наиболее точным способом использования этого метода является наличие табличных данных для фитингов заданного размера, шероховатости и числа Рейнольдса, для которых неизвестно падение давления. При использовании эквивалентной длины, которая была определена для фитинга другого размера, метод основан на допущении, что при изменении размера трубы размер фитинга сохраняет те же относительные пропорции. Однако это случается редко, и поэтому в результирующем перепаде давления вносится некоторая ошибка. Точно так же шероховатость и число Рейнольдса, вероятно, будут отличаться от условий, при которых была охарактеризована подгонка, и будет внесена ошибка.

Как правило, по мере увеличения размера фитингов коэффициент расхода (отношение L/D) уменьшается, поэтому при размерах труб больше тех, для которых была определена эквивалентная длина фитингов, перепад давления будет завышен. При меньших размерах трубы, чем те, для которых оценивалась эквивалентная длина, падение давления будет занижено.

Преимущество метода эквивалентной длины в том, что его очень просто вычислить. Все участки трубопровода и фитинги можно суммировать, чтобы получить одну общую длину, и потери давления рассчитываются исходя из этой длины.

Существует несколько альтернативных методов расчета потерь давления на фитингах, например:

Избыточный напор (метод К)
Метод 2К
Метод 3К

Для обсуждения наиболее подходящего метода см. этот обзор методов оценки потерь давления на арматуре.

Типовые клапаны для эквивалентной длины трубы для различных фитингов показаны в таблице ниже.

После суммирования этих эквивалентных длин в соответствии с вашей гидравлической системой вы можете просто рассчитать падение давления для полученной длины трубы.

Fitting	Types	(L/D)eq
90° Elbow Curved, Threaded	Standard Radius (R/D = 1)	30
90° Elbow Curved, Threaded	Long Radius (R /D = 1,5)	16
90 ° Количковая изогнутая, фланцевая/сварная	Стандартный радиус (R/D = 1)	20
	ДЛИНА ДЕЛЕЙ (R/D = 2)
	длинный радио
	Длинный радиус (R/D = 4)	14
длинный радиус (r/d = 6)	12
90 ° Кольфки с мирором	1 (90 °)	60
				2.
	3 сварных шва (30°)	8
Колено 45° Изогнутое. Резьбовой	Стандартный радиус (R/D = 1)	16
Колено 45° Изогнутое. Резьбовой	Длинный радиус (R/D = 1,5)
Колено 45° Со скосом 9	1 27	15
Колено 45° Со скосом 9	2 welds 22.5°	6
180° Bend	threaded, close-return (R/D = 1)	50
	flanged (R/D = 1)
	Все типы (R/D = 1,5)
TEE THE THE-ячейка в качестве локтя	(R/D = 1)	60
	(R/D/D = 1,5. )
	с фланцем (r/D = 1)	20
	СТАБИНАЯ БИСПЛАТА
branch
	Angle valve	45°, full line size, β = 1	55
	Angle valve	90° full line size, β = 1	150
Globe valve	standard, β = 1	340
Plug valve	branch flow	90
	straight through	18
	three-way (flow through)	30
Gate valve	standard, β = 1	8
шаровой клапан	Стандарт, β = 1	3
Диафрагма	Плоть
Свинг -класс	8866111111111111911 гг. 1181 3 )] ^-1/2	100
Клапан чеков на лифте	V _MIN = 40 [ρ (LBM/FT ³)] ^-1/2				^{^)]].}
Муфта для шланга	Простая, полнопроходная	5

В этом примере показано, как использовать метод эквивалентной длины для расчета потери давления при использовании простой трубы и фитинга. В примере используется вода в системе труб стандартного веса из углеродистой стали. Обратите внимание, что в этом примере мы рассматриваем плоскую систему без изменений высоты.

System details

Pipe Size	:	DN100 (4″)
Pipe Diameter	:	102.3 mm
Pipe Length	:	50 m
Fittings	:	3 x 90° long radius (R/D = 2) elbows
Fluid Velocity	:	3 m/s
Fluid Density	:	1000 кг/м ³
Коэффициент трения	:	0,018

Расчет

Использование таблицы.
