Ямобур своими руками электрический: ✅ Как сделать ямобур своими руками

простой и усиленный, инструменты, процесс изготовления

Строительство, создание забора — для всего этого будет необходим бур. При помощи этого инструмента дачники также проеряют уровень подземных вод. Не секрет, что можно заплатить деньги мастеру, который придет со своим приспособлением и сделает отверстие в земле. Можно также взять в аренду данное оборудование. Но почему бы не изготовить свой личный инструмент? В статье вы найдете все необходимые сведения о том, как создать ямобур своими руками.

• Ямобур самодельный
  • Выбор конструкции
  • Сборка
  • Инструменты
  • Процесс работы

Классический диаметр инструмента — около 260 мм. Но если мы захотим изготовить его собственноручно, то можно не ограничивать воображение. Диаметр ямобура бывает разным, смотря для чего он изготавливается. Размеры полностью будут зависеть от ширины лопастей. Вы можете выбрать любой размер, все равно придется сделать эскиз. Ремонт на даче — это хороший повод создать ямобур.

Чертежи вполне можно выполнить своими руками.

Выбор конструкции

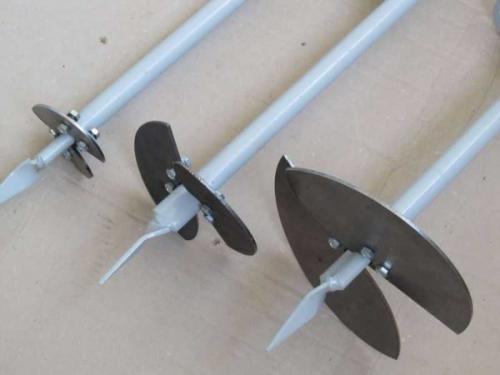

Бур создается либо усиленной, либо простой конструкции. Отличаются они следующими параметрами:

• Вес.
• Размер и объем.
• Возможность транспортирования.
• Широта применения.
• Простота хранения.

Для стандартной маленькой конструкции потребуется:

• Металл.
• Острое лезвие, созданное из детали машины.

Сборка

Чтобы собрать стандартный ямобур, к металлу присоединяем лезвия из специальной рессоры — выходят готовые лопасти, которые должны быть похожи на топор, чтобы при бурении они не согнулись, а все попавшие корешки были порублены. Такой ямобур подходит для рытья ям глубиной не более 1,5 м.

Для более сложной конструкции устройство дополняют трубкой огромного диаметра или листом из металла, который нужно оборачивать по кругу лопастей, делая винт. Одно из этих усилений плотно приваривается к основному стержню или лопастям. Устройство отличается от бура простой конструкции лопастями, прикрученными, как винтовая лестница. Этим можно достичь огромной прочности. Лопасти не затупятся, а выгибаясь, будут принимать свое привычное положение и не сломаются.

Ручку устройства стоит сделать съемной, тогда в случае вспомогательного увеличения высоты можно будет прибавить еще трубочки или поменять на ручку огромного размера. При создании рукоятки для устройства необходимо предусмотреть, что, возможно, в нее придется вставить рычаг для изготовления специального момента силы.

Рекомендация: когда прибор будет собран полностью, стоит максимально раскалить его и опустить в машинное масло. Такая обработка придает больше прочности и гибкости.

Инструменты

Необходимо заранее приготовить все, что может потребоваться во время работы, дабы потом не отвлекаться и не бегать за каждой деталью:

• Дрель.
• Специальный круг.
• Гладкая и подходящая арматура.
• Токарный станок.
• Лист из стали.
• Сварка.
• Кусочек газовой трубы.

Процесс работы

Вначале нужно сделать все заготовки. Для этого из листа стали вырежем наши лезвия. Диаметр лезвий будет на 5 мм больше, чем размеры ямы. Получается, что он может быть любым. Перед началом работы нужно определиться с тем, что мы будем бурить, и какой ширины нам нужны отверстия. Можно еще создать лезвия разных диаметров.

В каждом взятом лезвии необходимом просверлить дырки, куда будет погружаться арматура (основание для бура). При этом отверстия создаем на 1 мм больше, чем диаметр самой арматуры.

Потом сделаем втулки из стали. Для этого потребуется токарный станок. Далее, сделаем два радиальных отверстия в выбранной втулке. А в отверстиях необходимо сделать резьбу. Получается, что через них с помощью болта или гайки будут присоединены лезвия с главной арматурой.

С помощью наждачного круга вырежем небольшой сектор на лезвиях. Лишние концы сектора вытянем таким способом, чтобы сделать винтовую поверхность. Снизу вырез затачиваем под углом в 45 или 60 градусов. На этом шаге лезвия из заготовок превращаются в готовые острые лопасти.

Наждачным кругом создаем лыски на арматуре глубиной где-то три мм. Лыски стоит делать, отойдя от углов стойки на восемь или десять сантиметров.

Нижний конец стойки придется тоже заточить. Угол заточки — 25−300. Там же создаем канавки в форме спирали. Для этого нам необходимо воспользоваться специальным кругом.

На конец стойки можно спокойно присоединить сверло по металлу. Из-за этого установка бура быстро будет входить в твердую почву и не сломается.

К арматуре — стойке нашего бура — присоединяем ручку, лучше всего съемную. На стойке рукоятку можно присоединять при помощи втулки.

Как сделать ручной бур для столбов из дисковой пилы своими руками

Ямобур является ручным механизированным инструментом для производства заглублений с круглым сечением. Диаметр сечения определяется диаметром рабочей части ямобура. В данной статье мы подробно и поэтапно рассмотрим изготовление ручного ямобура из диска циркулярной пилы, также будут представлены возможности его автоматизации.

Содержание

1. Делаем ямобур из диска циркулярки своими руками
2. Земляной бур для бурения лунок под опорные столбы
3. Выбор диска
4. Пошаговая инструкция изготовления самодельного устройства
5. Подготовка диска и его искривление
6. Изготовление рукояти и штока
7. Как сделать ямобур с приводом (электрическим, бензиновым)
8. Плюсы и минусы самоделки в сравнении с заводским ямобуром
9. Сейчас читают

Делаем ямобур из диска циркулярки своими руками

Ямобуры используются для различных целей, реализация которых требует изготовления лунок в грунте с разной глубиной. Чаще всего такие лунки необходимы для следующих мероприятий:

• заглубление опор под возведение забора;
• заглубление электродов под заземляющий контур;
• пробуривание отверстий с целью обеспечения отдушинами погребов, кессонов и полузаглубленных подземных хранилищ.

Кроме того, такой ямобур в дальнейшем можно будет использовать для пробуривания ледяного покрова на зимней рыбалке.

Земляной бур для бурения лунок под опорные столбы

Для того чтобы изготовить простой ямобур с возможностью подключения автоматического привода, необходимо подготовить следующие конструктивные элементы и инструменты:

• диск от циркулярной пилы;
• металлический шток или трубка с длиной до 50 см;
• газорезка;
• электродуговая сварка;
• устройство для ручной нарезки наружной резьбы;
• болгарка.

Следует ответственно подойти к выбору диска, так как ямобур может использоваться не только для рыхлых и сыпучих грунтов, но и для замерзшей земли или льда.

Выбор диска

Для изготовления и оснащения самодельного ямобура необходимо подготовить диск от циркулярной пилы со следующими параметрами:

• диаметр до 250 мм;
• толщина 2,8 мм.

Кроме того, при выборе необходимо ознакомиться с характеристиками и подобрать диск со следующими опциями:

• прочный материал с защитным покрытием;
• усиленные зубья;
• коррозийная стойкость;
• уменьшенная вибрация при работе;
• долгий срок службы.

Пошаговая инструкция изготовления самодельного устройства

Следует в точности соблюдать все этапы, тогда можно рассчитывать на изготовление качественного и надежного ямобура. Сначала мы расскажем, как сделать устройство для ручного вращения, а после рассмотрим варианты оснащения различными приводами.

Итак, приступаем.

Подготовка диска и его искривление

1. От окружности по центру диска необходимо сделать один сквозной пропил к краю так, чтобы диск не потерял свою целостность. Место можно выбрать произвольно, но если диск имеет перфорацию, то желательно чтобы пропил прошел по ней.
2. Диск зажимается в тиски. Его помещают таким образом, чтобы пропил проходил по верхней грани кулачков тисков.
3. Далее заготовку нагревают газорезкой, чтобы она приобрела пластичность и не сломалась при изгибе, а после сгибают в конструкцию, которая представлена на фотографии. Это и будет лезвием будущего ямобура.

Изготовление рукояти и штока

В качестве заготовки используется толстостенная трубка с диаметром ¾ дюйма.

Если использовать тонкую трубку, то при сопротивлении вращению ямобура в грунте она может быть искривлена или сломана.

Конец трубки приваривают к верхней грани согнутого диска. Таким образом получается конструкция из лезвия ямобура со штоком. Лезвие может быть одно, но также можно приварить три лезвия, сформировав из них единую спираль на рабочей части штока.

Рукоять для ручного вращения будет представлять из себя П-образную конструкцию, которую также изготавливают из трубки и приваривают к обратному концу штока.

Это самая простая конструкция ручного ямобура, сделанная своими руками. Но также можно продумать обеспечение электрическим или бензиновым приводом.

В нижней части по центру лезвия необходимо приварить заостренный штырь, который будет направляющим при вращении в грунте.

Если вы любите мастерить разные вещи своими руками, то раздел нашего сайта про самоделки, станет находкой для вас, т.к. он содержит большое количество статей с пошаговыми руководствами изготовления различных приспособлений: циркулярка из дисковой пилы, циркулярка из двигателя стиралки, дисковая пила из дрели, рейсмус из электрорубанка и другие.

Как сделать ямобур с приводом (электрическим, бензиновым)

Сначала определимся, что мы будем использовать в качестве самого привода. Если планируется работа от электрической сети в 220V, то в качестве двигателя можно использовать угловую шлифовальную машинку (болгарку) или перфоратор. По сути, оба инструмента обеспечивают удобный захват и использование для компактных ямобуров с коротким штоком до 50 см.

Для соединения с электроприводом необходимо изготовить на вершине штока крепежные элементы, которые являются ответной частью к болгарке или перфоратору.

Для болгарки на вершине штока нарезается наружная резьба под гайку на посадочном месте, а для перфоратора наваривается прямоугольный штифт для зажима в кулачках.

В качестве бензинового привода можно использовать бензопилу. Для этого с нее снимают цепь и направляющую шину. Остается только наружная головка ротора. На нее и закрепляется навершие штока ямобура.

Необходимо тщательно соблюсти геометрию соединительной части. Если бур будет вращаться не по круглой оси, а по эллипсу из-за кривизны креплений, то это приведет к разрушению подшипников на вале перфоратора, болгарки и бензопилы. Бензопила в этом случае окажется долговечнее, нежели электрические устройства.

посмотрев видео можно увидеть нюансы изготовления ручного ямобура из диска циркулярной пилы и увидеть его применение на практике.

Плюсы и минусы самоделки в сравнении с заводским ямобуром

Самодельное изготовление ямобура дает владельцу следующие преимущества:

• дешевизна. По сути, необходимо приобрести только пильный диск для циркулярки (а можно обойтись б/у диском) и использовать инструмент, который есть в арсенале практически любого мастерового мужчины;
• возможность быстрого самостоятельного ремонта. В случае искривления или затупления диска – его можно выправить, подточить или просто заменить, срезав старый и наварив новый. То же самое обстоит и с приводами, которые являются отдельным и съемным конструктивным элементом.

В целом изделие прекрасно подходит для производства небольших заглублений, но имеет и некоторые недостатки:

• небольшая производительность. Присоединение приводов в виде болгарки или перфоратора не позволяет эффективно пробуривать мерзлую почву и поднимать большие объемы грунта. Бензопилы значительно мощнее, но следует учитывать одно обстоятельство – чем длиннее шток, тем слабее привод сможет преодолевать сопротивление в грунте.
• заводские модели с автоматическим приводом более удобны. На них смонтированы дополнительные рукояти. Их также можно смонтировать на самодельном изделии, но конструкция перфоратора или болгарки не всегда позволяет это мероприятие.

Мы подробно разобрались в вопросе самостоятельного изготовления ямобура с ручным и автоматическим приводом. Следует отметить, что самостоятельное изготовление всегда позволяет сэкономить, а соблюдение наших рекомендаций дает возможность изготовить качественное и надежное изделие.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

как сделать своими руками, чертежи и размеры, навесной на минитрактор, видео

Автор Никита Степанович На чтение 5 мин.

Содержание

1. Функциональность тракторного ямобура
2. Разновидности конструкций
3. Как работает устройство
4. Как сделать ямобур самому
5. Чертежи для самодельного изготовления ямобура
6. Сборка и финальные доработки
7. Можно ли самому сделать электромодель

Ямобуры на тракторах применяются при строительстве высотных зданий и в сельском хозяйстве для рытья колодцев и т. д. С их помощью проще проводить коммуникации, ставить ограждения, облагораживать парковые зоны. Для каждого вида деятельности потребуется свой бур.

Функциональность тракторного ямобура

На базу колесного транспорта можно поставить 2 вида буровых модификаций:

1. Стандартные ямобуры. Они могут разрабатывать неглубокие отверстия (не больше 3 м) без очистки. На них используются наращиваемые или телескопические насадки.
2. Бурильно-крановые установки. Применяются для рытья глубоких скважин (до 20 м), а благодаря наличию подъемного механизма они убирают лишнюю почву.

Подобные машины используются для разных целей, например:

1. Установки столбов.
2. Закладывания фундамента будущего здания.
3. Посадки деревьев.
4. Постройки колодцев.
5. Геодезической разведки грунта.
6. Исследования мелкозалегающих подземных водоемов.

Также установки оснащаются вспомогательными механизмами, которые нужны для выполнения задачи, например, щетками, отвалами, лебедками.

Это позволяет не привлекать дополнительную технику.

Колесная основа обладает высокой мобильностью и хорошей проходимостью по бездорожью. Автомобиль может развить скорость не больше 40 км в час. А компактные буры на минитракторах помогают разработать породу в труднодоступных участках, где использование полноразмерных машин невозможно.

Разновидности конструкций

По типу используемого снаряда механизмы делятся на:

1. Ударно-канатные. Вся конструкция строится вокруг желонки. Ее производят из круглой в сечении пустой металлической трубы радиусом 40-60 мм, а длиной — 2 м и больше. С одной стороны ставится железная ручка, а с другой — мягкий резиновый клапан. Труба прикрепляется к раме с лебедкой и медленно опускается в скважину. При соприкосновении с землей язык клапана отодвигается, а желонка забирает грунт и поднимает его наверх.
2. Шнековые. К данному виду можно отнести большую часть буров для трактора. Они представляют собой стальные трубы с лентой радиусом 50-100 мм, а длиной больше 3 м. При кручении почва по резьбе выходит наружу. Постепенно при углублении установку наращивают, присоединяя железные штанги.
3. Роторные. Они во время работы вымывают грунт. Их оснащают особыми твердосплавными коронками, а для подачи жидкости применяют мотопомпы.

По виду обрабатываемого грунта машины разделяются на буры для мягкой земли, твердых и скальных пород.

Как работает устройство

В основе любого бура находится металлический стержень с острым наконечником и лопастями. Первый упрощает углубление в почву, а лопасти занимаются подъемом земли. Бур углубляется благодаря вращению. Земля нарезается, после чего бур поднимается.

Диаметр скважины равняется размеру стержня.

А чем выше расположена винтовая часть, тем реже работникам придется вытаскивать механизм, но тем больше его масса. Поэтому нужно учитывать мощность грузовика во время работы.

Как сделать ямобур самому

На начальном этапе создания оборудования своими руками нужно подготовить основной элемент бура. Следует продумать его диаметр и длину в зависимости от поставленных задач. После этого можно приступать к изготовлению. Из заранее подготовленного железа вырезается круг по чертежу. В центре полученной заготовки делается отверстие для будущего штыря.

Данное колечко необходимо начать постепенно вытягивать по высоте для образования лопастей ямобура. Для установок, предназначенных для работы на большой глубине, придется сделать несколько таких колец.

Все элементы присоединяются к стойке путем сваривания.

При этом нужно помнить, что детали необходимо прикреплять с шагом, чтобы увеличить прочность конструкции.

Когда производство шнека завершится, пора переходить к подготовлению ножа. Чтобы он долго оставался острым, был крепким и легко разрезал корни деревьев, нужно приобрести сталь высокой жесткости. В профессиональной технике, использующейся при строительстве зданий, применяют рессорную сталь, которая отличается долговечностью.

Нож должен совпадать по размеру со шнеком, а для формирования острой кромки плоская часть лезвия затачивается.

Чертежи для самодельного изготовления ямобура

Чертежи для производства ямобура своими руками распространяются в интернете, однако доверять им не стоит, т.к. конструктор может быть некомпетентным. Лучше всего обращаться в компании, занимающиеся созданием данных механизмов. Они часто продают не только готовый продукт, но и документацию по созданию.

Сборка и финальные доработки

После создания и закрепления основы бура к стойке с помощью сварки необходимо закончить наконечник и поставить его на рабочую часть механизма. Если в качестве стойки выбран монолитный железный стержень, то на одном из концов нужно сделать отверстие. В проход вставляется наконечник. Если же использована стандартная стальная труба, ее можно не просверливать. Достаточно закрепить элемент.

Завершающим шагом подготовки устройства к работе является выполнение и крепление рукояти. Здесь нет ограничений по размеру, потому что это необязательный элемент, упрощающий использованием инструмента мастером. Для того чтобы бур было проще держать, металл покрывается ребристой резиной.

Можно ли самому сделать электромодель

Электрическая вариация отличается от стандартного бура тем, что она дополнена электродвигателем. Из-за него процесс рытья скважин ускоряется и требует меньше сил. А для механизмов, предназначенных для раскопки почвы больше 3 м, электропривод необходим. Включить улучшенный агрегат можно в сеть (если он используется недалеко от домов), а также его можно запустить с помощью двигателя, работающего на бензине, газе.

Чтобы сделать свой электробур, понадобится взять дрель и шнек. Эксперты рекомендуют приобрести инструмент от зарубежного производителя «Ребир», мощность такого прибора достигает 2 кВт. Однако нельзя забывать, что у дрели имеется третий конус, поэтому для работы понадобится токарный станок. С его помощью легко сделать специальные углубления с обеих сторон. К переходнику прикрепляется сверло с конусом и обрезается заостренная часть.

Из-за большого веса конструкции для ее использования нужно установить навесную электролебедку, способную поднять и опустить бур.

Читайте также:

Оцените автора

земляной, садовый, для столбов, для скважины, а также как сделать ямобур своими руками

Домой Инструменты и оборудование Как сделать земляной бур своими руками? Бур для столбов и скважин своими…

Содержание

• 1 В каких целях можно использовать?
• 2 Автоматическое и ручное оборудование
  • 2.1 Бензиновый двигатель
  • 2.2 На электрической тяге
  • 2.3 Различия по видам насадок и лезвий
  • 2.4 Буры в промышленном и садовом хозяйстве
• 3 Как сделать своими руками?
  • 3.1 Устройство со шнековым режущим элементом
  • 3.2 Дисковый бур
  • 3.3 Садовая лопата в помощь
  • 3. 4 Бур для свай ТИСЭ
• 4 Как ухаживать за бурильным оборудованием?
• 5 Полезные видео

Бур – инструмент для врезки в почву или породу, который оснащен штангой и режущими элементами. Он ввинчивается в почву на некоторую глубину, но

вытаскивается без поворота. Почва вместе со штангой поднимается на лезвиях, при этом в почве получается скважина.

В каких целях можно использовать?

Его можно применять для простых работ взамен лопаты или же для более сложных. На даче такое устройство может понадобиться для:

• возведения основания столбчатого типа;
• посадки деревьев;
• рыхления грунта вокруг уже посаженных растительных культур;
• монтажа забора;
• создания скважины под воду.

Конечно, простые конструкции для дачи отличаются от промышленного оборудования как устройством, так и предназначением.

На что следует обращать внимание: количество режущих элементов и длина штанги. Для дачных нужд можно вполне собрать инструмент своими руками, он будет отличаться простотой использования и малым весом.

Автоматическое и ручное оборудование

Автоматический бур (механизированный) функционирует при помощи двигателя на бензиновой или электрической тяге. Ручные варианты менее функциональны, но более просты в изготовлении.

В зависимости от того, какой двигатель установлен на оборудовании, различают бензиновые и электрические варианты.

Бензиновый двигатель

В первом случае оборудование применяют для высадки деревьев, монтировании заборов и других конструкций. Бурильная установка в таком случае может быть:

• колесной – повышенной мощности;
• ручной – менее мощной.

Порядок работы:

1. Производится запуск двигателя, после этого ему надо дать прогреться на холостом ходу несколько минут.
2. Нажатием кнопки или рычага запускается шнек бурового инструмента.
3. После выключения двигателя режущий элемент плавно останавливается.

Сегодня буровое оборудование оснащается специальными предохранителями, при помощи которых появляется возможность аварийной остановки при попадании бура на твердую поверхность.

На электрической тяге

Электротяга может понадобиться для

пробивки скважины или рыхления грунта. Принципиальных особенностей в сравнении с бензиновым двигателем конструкция не имеет. Единственное отличие — для электрической тяги не требуется прогрев двигателя.

В чем плюсы автоматического оборудования:

• высокая производительность;
• существует возможность замены режущих элементов;
• бурение возможно в любых типах почв.

Наряду с плюсами существуют и недостатки:

• большой вес;
• объемные габариты;
• необходимость в источниках питания.

Различия по видам насадок и лезвий

Буровое оборудование может быть оснащено шнековым или дисковым буром.

Шнек – винтовой режущий элемент, то есть он вкручивается в почву, как саморез в деревянную поверхность.

Таким буром можно сделать достаточно глубокую скважину, но она будет малого диаметра.

Такой инструмент отлично подойдет для вкапывания столбов или свай.

Плюсы шнекового инструмента:

• удобство в использовании;
• автоматическое снятие земли с лезвия.

Минусы:

• ограниченность применения — невозможно пробурить скважину большого диаметра;
• сложность в самостоятельном изготовлении.

Дисковое лезвие – прикрепленные на основание штанги половинки острого диска толщиной 2 мм и более. Режущие элементы крепят при помощи сварки или болтов, для вкручивания в грунт они должны находиться напротив друг друга под углом в 25 ºС. На одной штанге может быть сразу несколько ножей в зависимости от крепости почвы.

Буры в промышленном и садовом хозяйстве

Ручной бур для сада тоже может быть выполнен с дисковым или шнековым режущим элементом. Он отличается от механизированного тем, что штанга с буровым инструментом работает на ручной силе, то есть без двигателя. Также возможно применение

ложковой установки — закрепленный на стержне цилиндр из металла. Данный цилиндр вкручивается в почву, при этом он заполняется грунтом. Далее заполненный почвой инструмент достают и очищают.

Промышленное оборудование:

1. Ударно-канатная бурильная установка. Имеет большие габариты используется на промышленных стройплощадках и для пробивки скважин. Для дачного пользования непригодна. Буровой элемент выполняется из трубы, закрепленной на треноге системой стропил. При помощи пневмоударника труба двигается ударяя по земле, проникая вглубь.
2. Бурение при помощи коронки. Представляет собой штангу с коронкой из победита, которая крепится на специальную бурильную установку. В садовых условиях не используется.
3. Долото зубильного типа. Устанавливается на оборудование для ударно-вращательного бурения, то есть сначала происходит удар долота о поверхность, а затем происходит его поворот на 10º.

Ручную установку для бурения можно сделать своими руками даже без особых навыков в этом деле. Главное – правильно изготовить лезвие.

[stextbox id=’warning’]Советуем почитать: Приспособления для заточки ножей своими руками[/stextbox]

Как сделать своими руками?

Перед тем, как сделать ручную установку, следует определиться с конструкцией и типом режущего элемента. Самая простая установка представляет собой скрепленные буквой «Т» два стержня с коронкой на конце.

Устройство со шнековым режущим элементом

Шнек — более сложная конструкция нежели диск, соответственно ее сложнее использовать. Из-за множества спиралеобразных витков возникает значительное сопротивление. Однако для ямок небольшого диаметра — это оптимальный вариант. Для изготовления понадобятся:

• стержень для штанги – 1,5 м;
• труба для изготовления ручки — 40-50 см;
• диски имеющие одинаковый диаметр – их число будет равно числу витков шнека.

Порядок изготовления:

1. В каждом из дисков делается отверстие, равное диаметру штанги.
2. Затем каждый диск делится на несколько секторов.
3. Получившиеся элементы крепятся между собой при помощи сварки таким образом, чтобы получилась спираль.
4. На концах привариваются кольца.
5. Штанга вдевается через центр получившейся дисковой спирали и за кольца растягивается.
6. Края «пружины» привариваются к штанге, затем шнек проваривается по всей поверхности соприкосновения со штоком.
7. Крепится рукоятка.
8. Конец штанги стачивается под углом 25º.

Дисковый бур

Дисковое лезвие изготовить проще. Для работ необходимо подготовить:

• шлифмашину с отрезными кругами;
• аппарат для сварочных работ;
• молоток;
• наждачка;
• пассатижи.

Из материалов понадобятся:

• труба или арматурный стержень — 1,5 м для штанги;
• арматурный прут для ручки длиной 0,4 м;
• диск циркулярной пилы для изготовления режущего элемента;
• сверло Ø 15 мм для кончика.

Порядок выполнения работ:

1. Диск для лезвия устройства разрезается пополам при помощи болгарки. Размер диска выбирается с расчетом на то, какой диаметр должна иметь скважина, в среднем — 15 см.
2. Зубья диска полностью стачиваются.
3. Рукоятка устройства приваривается к штанге.
4. К концу штока приваривается сверло, на 5-6 см выше – режущие элементы под углом 25º.
5. При помощи шлифмашинки затачиваются лезвия. Можно подточить и сверло на конце.

[stextbox id=’warning’]Справка! Возможно сделать конструкцию со съемными лезвиями.[/stextbox]

Чтобы это осуществить, к штанге привариваются под необходимым углом металлические планки с отверстиями. К ним и будут при помощи болтов крепиться лезвия. При помощи такого усовершенствованного устройства можно бурить небольшие скважины различного диаметра.

Садовая лопата в помощь

Для глины и песчаников можно изготовить буровой инструмент из простой садовой лопаты. Такое устройство прекрасно подходит для посадки плодовых деревьев.

Алгоритм действий будет иметь следующий вид:

1. Необходимо найти лопату из качественной стали и сделать на ней разметку согласно чертежу.
2. Лезвие лопаты разрезается по заданным линиям. Боковые стороны загибаются в противоположные стороны.
3. Нижняя часть загибается вверх – таким же образом в противоположные стороны. Бурильное устройство готово, его можно использовать для посадки растений в огороде или на садовых клумбах.
4. Полученные швы необходимо проварить сварочным аппаратом.

Бур для свай ТИСЭ

В оригинальном исполнении бур ТИСЭ представляет собой лопасти с землеприемником и откидывающимся более широким ножом, при помощи которого формируется расширение в основании скважины. Однако в работе такой снаряд неудобен — мешает нож. Лучше его сделать в съемном исполнении.

Для изготовления своими руками понадобится:

• садовая лопата;
• банка из под сельди;
• труба для штанги и рукоятки.

В качестве ножа выступает обрезанная лопата, а землеприемник изготовлен из большой консервной банки. Нож крепится подвижно, при опускании в скважину он подтягивается закрепленным на конце тросом. Когда устройство достигает дна, трос ослабляется, нож начинает срезать бока скважины, расширяя ее до нужного диаметра.

[stextbox id=’info’ defcaption=»true»]Можно сделать и более мощный агрегат: плуг-лопатка изготавливается из рессоры, она затачивается и приваривается к подвижной конструкции закрепляющейся на болтах.[/stextbox]

Как ухаживать за бурильным оборудованием?

Сделать простую бурильную конструкцию довольно просто, однако, чтобы поддерживать ее в рабочем состоянии необходим соответствующий уход:

1. Штангу и лезвие необходимо систематически покрывать антикоррозийными составами. Если такового под рукой не оказалось, можно просто покрасить изделие.
2. Необходимо следить за остротой лезвия и при необходимости подтачивать его.
3. Перед началом работ в месте бурения разрыхлите немного землю лопатой.
4. После окончания работ всегда счищайте всю налипшую грязь.
5. Любые повреждения необходимо своевременно устранять.

Работая бурильным инструментом, следует постоянно следить за процессом, чтобы почва не осыпалась внутрь скважины. Если это происходит, увлажните почву водой и продолжайте процесс. Изготовленный по всем правилам бур – лишь половина успеха — необходимо также научиться правильно пользоваться устройством.

[stextbox id=’warning’]Советуем почитать: Самодельный трубогиб для профильной трубы[/stextbox]

Полезные видео

Подробное техническое видео о том, как сделать ямобур своими руками:
[yvideo number=»o-PxOM0hieo»]
Универсальный бур для бурения под сваи диаметром 500 мм, смотрим:
[yvideo number=»OAyzHDKjKrM»]
Бур для земляных работ на своем участке — как сделать своими руками, разборный:
[yvideo number=»zPE6OpOUba8″]
Хороший бур для ям самостоятельного изготовления, смотрим:
[yvideo number=»ZosUMQWLKEI»]

• ТЕГИ
• ручной бур

Предыдущая статьяКак правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей

Следующая статьяЧто такое мультиметр и как им пользоваться? Как измерить сопротивление, напряжение и силу тока самостоятельно

ЭТО ПРИГОДИТСЯ

В ТОПЕ ПРОСМОТРОВ

варианты конструкции и принципы ее расчета

Чтобы сделать самодельный ледобур из бензопилы, нужно подготовить все требуемые для работы материалы и оборудование. Лучше всего сделать это заранее, чтобы при сборке не тратить время на поиски недостающей детали.

Для работы потребуется:

• прочный металлический бур без повреждений и следов коррозии;
• двигатель от бытовой бензопилы;
• редуктор – нужен для передачи крутящего момента от ДВС пилы на бур;
• несколько цельных стальных труб, из которых в дальнейшем будет изготавливаться корпус;
• сварочный аппарат;
• машинка для шлифовки металлических поверхностей;
• шуруповерт или дрель с комплектом насадок для работы с металлом.

Для работы также может потребоваться стационарный токарный станок. С его помощью владелец бензопилы сможет подогнать любую используемую деталь под требуемые для сборки размеры.

Перед сборкой оборудования из бензопилы также нужна схема. В ней должны быть детально описаны размеры используемых деталей, а также метод их установки в устройство бура из бензопилы.

После подготовки нужного оборудования и изучения чертежей можно приступать непосредственно к сборке.

Характеристики крепления всех элементов

Как прикрепить ледобур к бензопиле – только через редуктор, к выбору которого необходимо подойти весьма серьезно. Невозможно взять имеющийся под рукой и смонтировать его. Если движок станет передавать на шнек слишком большое число оборотов, пользоваться буром будет нельзя. С другой стороны при низком крутящем моменте скорость станет недостаточной.

В принципе, можно использовать редуктор от электроинструментов, если знать необходимое передаточное число. Его величина должна варьироваться в диапазоне 1:25-1:50. Второе правило – вращение должно быть прямым, то есть хвостовик и вал должны крутиться в одну сторону. Далее приступают к переделкам, о чем также можно почитать в статье «Как сделать ледобур из подручных средств».

Как изготовить корпус

Итак, как сделать ледобур из бензопилы своими руками. Для начала нужно изготовить достаточно прочный корпус. Раму для него сгибают из металлической трубы подходящего диаметра. Дальнейший процесс заключается в следующем.

• Вымеряется необходимый отрезок трубы, примерно 0,16 м, его длина равна периметру рамки.
• В местах загиба делаются пропилы на треть радиуса. Их делают по пять штук через каждые 5 мм, чтобы на сгибе получался прямой угол.
• С помощью сварки укрепляется стык и места сгибов.

Точно так же изготавливается вторая рамка, периметр которой равен 0,4 м. Обе рамы соединяются между собой равными отрезками труб по углам. В итоге получается усеченная пирамида правильной конфигурации, в котором устойчиво монтируют редуктор. Корпус доводят до ума в зависимости от модели редуктора.

Крепеж двигателя

Теперь в наличии имеются ледобур, движок и редуктор, смонтированный в корпус. Казалось бы, можно переходить к заключительной фазе, однако для начала следует определиться, мобильным ли будет движок либо крепиться наглухо. В большинстве случаев двигатель потребуется и для других целей, для той же бензопилы, например. Поэтому конструировать придется так, чтобы были созданы условия для его извлекания по мере необходимости.
Подобное возможно, если в корпусе засверлить отверстия под двигатель. Точные размеры указать нельзя, они зависят от модели двигателя. Например, если изготавливается ледобур из бензопилы штиль своими руками, способы фиксации будут одни. Для других марок – дружба, урал — они будут несколько отличаться.

Инструменты

Для облегчения процесса бурения земли используется мотобур. Данное устройство имеет широкую сферу применения, но стоит довольно дорого. Гораздо дешевле сделать мотобур своими руками. О том, как сделать мотобур самостоятельно рассмотрим далее.

Оглавление:

1. Принцип работы и устройство мотобура
2. Сфера использования и преимущества мотобура
3. Разновидности мотобуров
4. Изготовление мотобура на основе бенщопилы
5. Самодельный мотобур на основе дрели
6. Рекомендации по изготовлению мотобура
7. Инструкция по работе с мотобуром

Принцип работы и устройство мотобура

Мотобур — это прибор который характеризуется наличием двигателя, буровой трансмиссии и обыкновенного бура. Трансмиссия предназначена для уменьшения мощности двигателя до такого показателя, чтобы он с легкостью подходил для работы бура. В мотобуре ручном с приводом механического типа в устройство трансмиссии входит червячный и цилиндрический редукторы понижения оборотов.

Между устройством вала редуктора и двигателя располагается сцепление центробежного типа, которое производит передачу вращения буровой установке.

Главным недостатком бура механического типа является наличие большого количества механических деталей, которые имеют короткий срок эксплуатации из-за повышенной нагрузки на них в процессе работы.

Устройство гидравлического мотобура включает гидравлический насос и гидромотор. Основная функция гидронасоса состоит в создании давления на системное масло, которое способствует вращению гидромотора, а он, в свою очередь вращает бур.

Устройство гидравлического распределителя управляет вращением гидравлического мотора, он имеет предохранитель, который избавляет мотобур от перегруза и сбрасывает излишки масла.

Гидравлический мотобур отличается более длительным сроком эксплуатации, потому что нагрузка на его компоненты намного меньшая.

Каждый мотобур имеет крутящий момент, который производится буровой трансмиссией. От силы крутящего момента зависит производительность устройства. Основным недостатком мотобура ручного типа является сила обратного удара, которая возникает в процессе работы с прибором. Этот процесс является опасным для жизни человека, который работает с мотобуром. Некоторые устройства оснащены защитой от силы обратного удара, они сконструированы таким обратом, что корпус мотобура способен погасить эту силу.

Самостоятельное изготовление

Многие умельцы задаются вопросом: как сделать мотобур, чтобы он не уступал промышленным образцам? При наличии некоторых навыков и необходимого инструмента, создание бурояма вполне осуществимо. Перед изготовлением оборудования нужно учитывать критерии, которым должен соответствовать хороший мотобур:

• Если планируется сделать компактную, легкую модель, мощность может составлять 3 л. с. Если нужен более мощный мотобур, следует выбирать двигатель до 6 л.с.
• Чем больше объем двигателя, тем более производителен агрегат. Учитывая тип грунта, следует выбирать тот или иной объем двигателя.
• Также следует учитывать диаметр шнека, возможность его замены при необходимости.

Для того чтобы соорудить инструмент, наличие некоторых навыков просто необходимо. Если таковые отсутствуют, следует заручиться поддержкой слесаря.

Редуктора

Выбор редуктора для самодельного бура – ответственный этап процесса сборки этого инструмента, поскольку этот элемент является одной из главных составляющих механизма. По типу выходной скорости редукторы бывают повышающие и понижающие. Чтобы была возможность регулировать обороты, для мотобура выбирают второй тип.

Направление вращения редуктора должно быть реверсивным, чтобы без труда выкручивать инструмент из лунки при его заклинивании в твердом грунте. Устройство редуктора включает несколько элементов:

• Выходной и червячный вал
• Две шестерни (конического типа)
• Подшипники
• Корпус.

В редукторе обязательно должны присутствовать отверстия для заливки смазочных материалов.

Шнека

Если нужен шнек стандартного диаметра, его можно приобрести в магазине. Чтобы изготовить его самостоятельно, понадобится сердечник из металлической трубы, винтовое лезвие и наконечник. Твердый тип грунта потребует сердечника из прочной стали, чтобы предотвратить деформацию. Для изготовления лезвия понадобится сталь из твердых сплавов. Наконечник также изготавливают из твердосплавного металла. Его форма должна содержать желобки, а второй конец – хвостовик, на который будет надет редуктор или соединительная муфта.

Стойки для мотобура

При большом объеме работ мотобур очень неудобно держать в руках. В этом случае можно изготовить специальную станину, чтобы навесить сделанное оборудование. Опытными мастерами воплощаются разные виды стоек:

• Подъемный механизм: используют цепную передачу, которая устанавливается внутрь центральной стойки. Поднимать и опускать механизм можно с помощью электродвигателя или механически, с помощью ручки.
• Перемещение станины на колесах: на нижнюю опору прикрепляют два колеса, чтобы менять положение простым наклоном.

Материал для изготовления стоек должен быть прочным: обычно используют профильную трубу, отрезок швеллера и металлические уголки.

Механизированный ямобур своими руками: варианты конструкции и принципы ее расчета

Как сделать бюджетный вариант ямобура, используя бензиновый или электрический двигатель – опыт пользователей FORUMHOUSE. Современный рынок насыщен разного рода строительными инструментами и приспособлениями. Возьмем, к примеру, ямобур: сегодня без труда Как сделать бюджетный вариант ямобура, используя бензиновый или электрический двигатель – опыт пользователей FORUMHOUSE.

Современный рынок насыщен разного рода строительными инструментами и приспособлениями. Возьмем, к примеру, ямобур: сегодня без труда можно найти устройство, стоимость которого вполне доступна, а заявленные характеристики полностью устраивают покупателя. Казалось бы, нет ничего проще: покупай и пользуйся. Но не всегда следует торопиться с подобным приобретением. Дело в том, что бюджетное оборудование на практике не всегда соответствует потребностям покупателя, а в некоторых случаях оно и вовсе не способно выполнять возложенные на него функции: бур не спешит входить в грунт даже при сильном нажатии, обороты двигателя падают от большой нагрузки и т. д.

Покупать мощное и дорогостоящее устройство для небольшого объема строительных работ – не всегда целесообразно. Аренда – тоже удовольствие не из дешевых. Поэтому и стремятся умельцы применить уже имеющееся в их распоряжении оборудование для создания компактных бурильных установок.

Конструкция ямобура

В большинстве случаев механизированный ямобур представляет собой силовую установку (как правило, это мощная дрель или бензиновый двигатель), которая с помощью простого механического привода соединяется с обычным ручным буром. Бур можно изготовить самостоятельно.

При этом в продаже можно найти готовый бур серийного исполнения.

skyleПользователь FORUMHOUSE

Многие говорят, что покупали просто такой шнек и прикрепляли к нему мощную низкооборотистую электрическую дрель.

Характеристики двигателя

Рекомендации, касающиеся количества оборотов силовой установки и других ее характеристик, заслуживают отдельного рассмотрения. Начнем с того, что силовая установка может соединяться с буром как напрямую, так и через дополнительный редуктор. Необходимость применения редуктора каждый определяет для себя сам. Как показывает практика, если номинальная мощность дрели составляет 2 кВт, то в применении редуктора нет необходимости (особенно, если установка не имеет специальной станины, и в процессе работы ее приходится держать руками).

jumper_at_homeПользователь FORUMHOUSE

Поначалу планировался редуктор, но после полевых испытаний со схемой – «дрель – шнек» решено от редуктора отказаться. Момент таков, что оператора она вообще не замечает (если бурить руками).

Показатель мощности – 2 кВт – взят нами не случайно. Именно такие дрели чаще всего используют участники нашего форума при изготовлении механизированных ямобуров.

Tri.Dr.EПользователь FORUMHOUSE

Есть опыт строительства столбчатого фундамента с ростверком. Использовал дрель мощностью 2 кВт и шнек, рассчитанный на диаметр ямы – 30 см (диаметр бура где-то равен 29,3 см). Для более глубокого бурения использовал удлинитель из обычной стальной трубы. Грунт у меня на том месте – не сахар: земля, потом глина, потом линза какая-то с пляжным песком, потом опять глина с песком, а потом голубая глина (на глубине — 1.8 — 1.9 м).

Для того чтобы в земле получались отверстия требуемой глубины, пользователю пришлось соорудить компактную бурильную установку (со станиной, лебедкой и другими вспомогательными приспособлениями).

Но речь сейчас идет о мощности силового агрегата, и из представленного описания легко понять, на что способна дрель с номинальной мощностью 2 кВт (даже без редуктора).

Немного теории

Если рассматривать взаимосвязь между мощностью дрели (или бензинового двигателя) и крутящим моментом на валу бура, то она определяется следующей зависимостью:

N = M*n / 9549

Где:

• N – мощность (Вт).
• M – крутящий момент (Нм).
• n – число оборотов (об/мин).
• 9549 – специальный коэффициент.

Теоретически крутящий момент на рабочем валу такой установки при оборотах 500 об/мин должен составлять 38 Нм (64 Нм – при 300 об/мин). Но для расчета крутящего момента всегда необходимо учитывать потери, которые определяются КПД устройства. Все дело в том, что большинство производителей электроинструмента указывают лишь потребляемую мощность своих устройств, при этом мощность на выходе (на рабочем валу) на 1/3…1/4 меньше потребляемой. Соответственно, меньше и крутящий момент. Например, дрель мощностью 2 кВт при 300 об/мин будет создавать на шпинделе крутящий момент, равный не 64 Нм, а примерно – 48 Нм.

Выбирая силовой агрегат для своего ямобура, можно рассматривать устройства с потребляемой мощностью менее 2-х кВт. Но тогда всерьез придется подумать о внедрении в конструкцию бурильной установки понижающего редуктора.

uvl77Пользователь FORUMHOUSE

По поводу редуктора: редуктор — это хорошо, потому как он позволяет, не изменяя мощности, пропорционально изменять число оборотов и крутящий момент. То есть, уменьшая через редуктор число оборотов, мы пропорционально увеличиваем крутящий момент. А мощность в этом случае так и остается обобщенной характеристикой (константой).

Ориентируясь на крутящий момент, который создает дрель мощностью 2 кВт (без дополнительного редуктора), можно подобрать подходящее устройство для своего ямобура. Иными словами, зная мощность дрели, число оборотов ее шпинделя и передаточное число используемого редуктора, можно рассчитать значение крутящего момента, которое вы получите на выходе из силовой установки. Но при этом следует понимать, что число оборотов бура нельзя сильно уменьшать.

uvl77Пользователь FORUMHOUSE

Оптимальная частота оборотов во время бурения – от 60…100 до 200…300 об/мин. Она зависит от типа грунта, способа бурения, разновидности буровых насадок, диаметра скважины и т. д.

В приведенной цитате упомянуты способы бурения. Их существует все два: непрерывное бурение и бурение с постоянным выносом грунта. Для непрерывного бурения установка должна обеспечивать наличие большого крутящего момента.

Во время бурения с постоянным выносом грунта шнек, вбурившийся в грунт на определенную глубину, поднимается на поверхность. В этом случае разрыхленный грунт, находящийся на рабочих лопастях шнека, также извлекается наружу.

Операция повторяется до тех пор, пока буровая установка не достигнет заданной глубины. Процесс – трудоемкий, но зато не требует наличия больших крутящих моментов.

Как мы уже говорили, выбирая силовой агрегат для бурильной установки, лучше ориентироваться на малооборотистую дрель мощностью 2 кВт (то есть на крутящий момент, который она передает на рабочий вал). Судя по многочисленным отзывам пользователей FORUMHOUSE, эти устройства успели себя неплохо зарекомендовать. Что касается бензиновых двигателей: их мощность также должна соответствовать указанному показателю.

Редукторы для ямобура и их разновидности

Чем характерна сборка любого самодельного механизма? В большинстве случаев – применением подручных материалов, приспособлений и узлов, которые долго лежали без дела, потому как не находилось им достойного применения. Опыт наших пользователей подсказывает, что понижающую механическую передачу можно изготовить из самых разнообразных деталей: из запасных частей к отслужившему свой век мопеду, из незамысловатой цепной или червячной передачи, из подходящего редуктора неизвестного происхождения, случайно завалявшегося на старой полке в гараже и т. д.

Оснащая буровую установку редуктором, главное – это не забывать об оптимальных оборотах бура и о том, что необходимо обеспечить достаточный крутящий момент на его рабочем валу. Mehanik020Пользователь FORUMHOUSE

Валялся у меня сломанный мопед, с него я и взял задний редуктор. Отпилил редуктор турбинкой (заднюю часть алюминиевого корпуса с редуктором), далее через шестереночную передачу пристроил к этому редуктору электродвигатель от старой электропилы мощностью 2 кВт. Двигатель с редуктором дали соотношение – 13:1 (на выходе получилось примерно 300 об/мин).

Что касается цепной передачи: обладая известной долей смекалки, можно, не прилагая больших усилий, соорудить вполне надежный ямобур, обладающий достаточной мощностью. Представленная идея не нова, и многие с успехом применяют ее на практике (если в этом есть необходимость).

jumper_at_homeПользователь FORUMHOUSE

Нет редуктора, хотя планировалось его изготовление из цепи ГРМ ВАЗ 2101 и ее же звездочек. Передаточное число – 1: 2. Испытания показали, что не нужен он. Разве что на совсем твердых грунтах его использовать, но у нас таких нет.

Применение вышеперечисленных механизмов требует нестандартного подхода к сборке бурильной установки. Если же у вас в наличии есть небольшой серийный редуктор (или возможность недорого его приобрести), то задача становится значительно проще. Вот, к примеру, фотография редуктора, выставленная пользователем melomandk.

MelomandkПользователь FORUMHOUSE

Вот такой редуктор нашел. Вот только передаточное число большое – равно или даже чуть больше 1:40. Размеры (по корпусу) – где-то 15 х15 см.

Как оказалось, устройство имеет вполне подходящие параметры.

ди гризПользователь FORUMHOUSE

Мой ямобур на базе именно такого редуктора. Пока я очень доволен. Двигатель – болгарка (3000 оборотов на выходе). Мощность болгарки – 2 кВт. Глину бурить не пробовал, но жесткую утрамбованную землю с включениями щебня и гнилых корней ямобур брал. Диаметр шнека – 160 мм, ножи на нем самодельные – из рессоры.

Вывод: конкретных рекомендаций, касающихся конструкции редуктора для самодельного ямобура, нет, но рабочих вариантов существует множество.

Станина

Если работы много, если бурить нужно глубоко, а держать установку в руках очень трудно, то имеющееся оборудование можно навесить на специальную станину.

Конструктивное исполнение у самодельных станин, так же, как и у понижающих механических передач, может быть самым разнообразным. Но есть элементы конструкции, которые используются в подавляющем большинстве случаев.

Подъемный механизм

В качестве подъемного механизма можно использовать цепную передачу, установленную внутри центральной стойки. Подъем и опускание осуществляется либо с помощью дополнительного электродвигателя, либо с помощью ручки (как на фото от пользователя jumper_at_home).

jumper_at_homeПользователь FORUMHOUSE

Максимально заглублялись на 1,8 м (шнек + удлинитель). Глубже не требовалось. Лебедка самодельная – 2 шестерни и цепь от мотоцикла.

Для того чтобы плита с основным электродвигателем беспрепятственно двигалась по вертикальной трубе, каретку можно оснастить четырьмя роликами.

Другая конструкция подъемника предполагает использование стального троса и лебедки с дополнительным электродвигателем.

Mehanik020Пользователь FORUMHOUSE

По квадратной трубе вверх и вниз ездит основной электродвигатель бура. Движется он за счет лебедки (которая у меня уже была). Эта лебедка нужна для того, чтобы вытягивать бур с грунтом из скважины.

Для удобства Mehanik020 изготовил пульт, управляющий лебедкой и вращением бура во время работы.

Бур вместе с налипшим на него грунтом может создавать довольно большие нагрузки на лебедку. При этом на большой глубине он будет работать по принципу поршня, создавая под собой разрежение и усугубляя ситуацию при подъеме вверх. Поэтому, чем мощнее используется лебедка, тем лучше.

DmitryEvgПользователь FORUMHOUSE

Моя лебедка рассчитана на 250 кг (500 через полиспаст). Мощность – 1кВт.

Нижняя опора для станины

Нижнюю опору станины можно оснастить двумя колесами (для удобного перемещения в пределах строительного участка). Если все сделать правильно, то установка простым наклоном станины будет переводиться из транспортного положения в рабочее.

На опорные элементы станины желательно установить регулировочные винты, которые перед началом работы помогут выставить бур в соответствии с вертикальным уровнем.

Материалы для изготовления станины выбираются из соображений прочности. Самостоятельно выполнить сложный расчет конструкции под силу далеко не каждому, зато любой желающий может воспользоваться опытом участников нашего портала.

Так, пользователь Tri.Dr.E изготовил станину из уголка 50*50*5. При этом вертикальные опоры и верхняя поперечная планка сделаны из двух скрепленных между собой уголков указанного размера.

Пользователь jumper_at_home закладывал в конструкцию станины разный металлический профиль с толщиной стенок – не менее 3-х мм. Площадка под силовую установку была изготовлена им из стального листа толщиной 10 мм.

А вот фотография установки, которая была создана пользователем PwrWW «из того, что было» (как он сам говорит).

PwrWWПользователь FORUMHOUSE

Сложнее всего было найти две ровные цельные трехметровые трубы диаметром 60 мм. Если бы их не было, купил бы профильную трубу на 80 или 100 мм. Внизу использовал кусок швеллера 80 и уголок из металлолома. Также среди лома нашел 4 п-образные пластины подходящей длины.

В идеале каретка должна быть изготовлена таким образом, чтобы при необходимости на нее смог стать оператор бурильной установки. Особенно важно соблюсти это условие на твердых грунтах. Tri.Dr.EПользователь FORUMHOUSE

Я когда до голубой глины добуривался (примерно на глубину – 1.8 — 1.9 м), вставал сверху на каретку и немного подпрыгивал. При этом заточенный бур еле стружку снимал.

Защита от проворачивания

При больших нагрузках установку целесообразно будет защищать от проворачивания во время работы. Это можно сделать с помощью колышков, вставленных в специальные отверстия и вбитых в землю.

От проворачивания дрели относительно опорной площадки тоже необходимо предусмотреть наличие защитной конструкции.

jumper_at_homeПользователь FORUMHOUSE

Вот что использовалось для защиты от проворачивания дрели: упорный уголок из стали – 6 мм, прикручен к отверстию под ручку, которое имеется на корпусе дрели. Все стянуто болтами с достаточной плоскостью поверхностей. Если хотите еще надежнее – предусмотрите зажим под посадочную проточку, имеющуюся на концевике дрели.

Механический привод

Конструкция механического привода, соединяющего дрель или другой двигатель с рабочим валом земляного бура, особой сложностью не отличается. Для его создания достаточно переходника, который вставляется в патрон дрели (например, конус Морзе) и цилиндрической втулки, один конец корой приваривается к переходнику, а другой – одевается на вал бура. В целях увеличения глубины пробуриваемого отверстия между дрелью и буром можно вставлять съемные колена, сделанные из того же материала, что и стержень бура.

В целях предотвращения поломок при заклинивании рабочего органа привод и бур следует соединять с помощью специальной защитной шпильки. Шпилька изготавливается из металлического прутка – 4…8 мм. Испытывать установку лучше со шпилькой, имеющей минимальный диаметр (4 мм). Почти профиПользователь FORUMHOUSE

Представьте, если у вас бур наткнётся на камень и заклинит. У меня в качестве срезной шпильки стоит гвоздь 4 мм, и его ни разу не срезало. Зато, если встретится препятствие, то в руки отдаёт не хило.

Самодельный бур

Как мы уже говорили, рабочий орган установки (бур) можно приобрести в специализированном магазине, при этом его вполне можно изготовить самостоятельно. Вот, к примеру, самодельный бур со съемными лезвиями.

Для его изготовления нам понадобится толстостенная труба подходящего диаметра (например, 30 мм), а также материал для лезвий и для их основания. Основания, к которым будут прикручиваться лезвия, можно изготовить из толстого металлического листа (6…10 мм). Сами лезвия следует изготавливать из высокопрочной рессорной стали (например, ст. 65Г). Если вам нужен бур небольшого диаметра, то можно использовать обыкновенные рессоры от грузовика.

В некоторых случаях для изготовления лезвий используют диски от циркульной пилы.

Диаметр бура должен быть на 5 мм больше, чем диаметр пробуриваемых отверстий.

Представляем вашему вниманию эскизный чертеж изделия.

Отбросив верхнюю рукоятку, получим именно то, что нам нужно.

Конструкция самодельного бура должна соответствовать следующим параметрам:

• Угол между режущими лопастями (между лезвиями) может варьироваться в пределах – от 25° до 30°.
• Передний край лезвия затачивается под углом 45°…60°.
• К нижнему концу бура желательно приварить толстое сверло по металлу, благодаря которому установка будет легче входить в плотный грунт.

Итак, мы представили вашему вниманию основные принципы создания механизированных бурильных установок. Тем, кто желает поделиться своим опытом в этой области или подробнее узнать об особенностях конструкции самодельных ямобуров, мы рекомендуем посетить соответствующую тему, созданную на нашем портале. Подробнее узнать о том, как правильно изготовить ручной земляной бур, вы можете, прочитав соответствующую статью. А следующий материал научит вас самостоятельно ввинчивать в грунт винтовые сваи. Узнать о других полезных приспособлениях (в том числе, и о простейшем земляном буре), создание которых значительно облегчит труд на загородном участке, вам поможет небольшой видеосюжет от пользователя FORUMHOUSE.

Теги ямобур механизированный бур ямобур из дрели ручной бур мощность ямобура редуктор для ямобура самодельный бур сборка ямобура характеристики ямобура Поделиться Комментарии (0)Ошибка!

Произошла ошибка, попробуйте позже. Если ошибка повторяется — обратитесь в службу поддержки по адресу или через форму обратной связи Источник

Лодочный мотор своими руками из бензопилы.

Одно из самых популярных самодельных приспособлений и переделок из мотопилы- это лодочный мотор. Подобные моторы могут использоваться, как правило, на резиновых лодках и небольших лодках из ПВХ. Установка их на металлические и большие ПВХ лодки нецелесообразна ввиду нехватки мощности. Вот несколько самоделок из бензопилы- лодочных моторов.

Лодочный мотор из бензопилы Stihl MS 180

Лодочный мотор из бензопилы

Первый лодочный мотор из пилы сделан на основе Stihl MS 180. Очень оригинально сделан редуктор — путем сращивания частей привода «болгарки» и мотокосы. От этого редуктора вверх идет вал внутри трубы из алюминия, который выходит на муфту из фторопласта. В муфту вставляется ведущая шестерня от бензопилы.

Самодельный бур для канатно-ударного способа бурения

Ударный бур выглядит как труба из толстой стали, диаметр которой соответствует требуемому диаметру скважины. Сверху к трубе по осевой линии приваривается металлическая полоса с отверстием для крепления подъемного каната, нижний торец затачивается по кольцу, либо на нем вырезаются косые зубцы. По возможности торцевая часть бура закаляется в печи.

Конструкция бура Канатно-ударного типа

Ударно-забивной способ применяется гораздо реже, чем роторный или ложковый способ бурения скважин. Дело в том, что рыхлые и водянистые грунты плохо удерживаются внутри стального стакана, резко снижая производительность работ.

На основе триммера

Приобретение подобного мотобура не всегда оправдано. Для нескольких ям или других небольших работ может не понадобиться громоздкий мотобур, который потом будет пылиться в кладовой или гараже.

При наличии определенных знаний можно сделать инструмент своими руками. Такой подход позволит сэкономить на приобретении дорогостоящего агрегата и максимально автоматизировать сложные работы.

И все-таки как сделать мотобур из триммера не прибегая к посторонней помощи? Для того чтобы создать представление о будущем агрегате необходимо вспомнить, что такое триммер. Этот прибор достаточно легкий и простой в использовании.

В его конструкции присутствует длинная ручка, пульт управления и небольшой двигатель, который передает крутящий момент на головку, в которую заправляется леска.

Для того чтобы сделать мотобур самостоятельно без помощи посторонних вам понадобится: двигатель триммера, бур, а так же дополнительные инструменты, которые позволят соединить все элементы конструкции вместе.

Подсоединив все элементы, и надежно скрепив, получим мотобур с небольшой мощностью, с электрическим двигателем от простого триммера. Такой инструмент станет верным помощником в производстве углублений в мягком грунте.

Если решили возвести фундамент на мягкой почве, тогда будет полезно узнать особенности выбора основания, подробней по ссылке: strojkarkas.com/fundament/na-glinistoj-pochve.html.

Если возникает необходимость воспользоваться мотобуром один раз в год для производства сезонных работ, то такое оборудование подойдет как нельзя лучше.

Как из триммера сделать ледобур – начнем с редуктора

Мотобур, или, как его еще называют, ледобур – вещь довольно полезная в хозяйстве. С его помощью можно быстро проделать глубокие отверстия для закладки фундамента или установки деревянных свай. Агрегат также можно брать с собой на рыбалку для сверления лунок во льду.

Первое, что потребуется сделать для будущего мотобура из триммера – это редуктор. Он необходим для передачи вращения от вала мотора на другой вал, обладающий повышенным крутящим моментом и пониженной угловой скоростью. По сути, редуктор – это один из наиболее важных механизмов каждого агрегата, тем более такого, как самодельный мотобур из триммера.

В зависимости от типа направления, в котором вращается рабочая часть, редукторы делятся на следующие типы:

• Редукторы, выходной вал которых вращается по часовой стрелке;
• Механизмы, выходной вал которых вращается против часовой стрелки;
• Реверсивные механизмы;
• Планарные, или инверсные редукторы.

Ледобур из триммера лучше всего оснащать реверсивным механизмом. При заклинивании бура в твердой почве такой редуктор позволит поменять сторону, в которую будет вращаться рабочий элемент агрегата и быстро извлечь его из грунта.

Как только вы определитесь с типом редуктора, потребуется выбрать расположение вала мотора и вала рабочего агрегата бура из триммера. На практике возможными могут быть преимущественно 2 варианта:

• Расположение валов параллельно друг другу вдоль одной оси;
• Расположение валов под углом в 90 °.

Оптимальным выбором при изготовлении бура из триммера своими руками станет первый вариант. Такой редуктор отличается легкостью в монтаже и простотой в ремонте. Для сборки этого механизма потребуется подготовить:

• Корпус;
• Червячный вал;
• 2 шестерни конической формы;
• 2 пары подшипников;
• Выходной вал.

Собрав все нужные детали, можно приступать к сборке узла. Порядок действий выглядит следующим образом:

1. Закрепите червячный вал с выходным валом двигателя;
2. Установите жесткую или гибкую муфту. Если мотор при работе издает сильные вибрации, то лучше использовать гибкую муфту – она должна смягчать удары рабочего элемента и гасить вибрации двигателя;
3. Червячный вал соедините с двухрядной шестерней. При этом нижняя часть детали должна быть оснащена прямыми зубьями;
4. При сборке оставьте между элементами редуктора отверстие для заливания смазочного средства;
5. Отрегулируйте угловую скорость посредством подбора разных по размерам шестерней.

Изготовленный своими руками узел представляет собой простейший односкоростной механизм для передачи вращение мотора на рабочий элемент бура из триммера.

Мотобур из бензопилы

Сталкиваясь с подобным вопросом впервые, вы можете удивиться, что бензопила используется не только для пиления древесины. Это лишь одна из сфер применения.

Из бензопилы может получиться шикарный бензорез, лебедка, бур, мотор для лодки, дебаркер, устройство для роспуска бревен на доски и т. д.

Функциональность обеспечена конструктивными особенностями бензопилы:

• неприхотливый и надежный двигатель;
• герметичная подача топливной смеси, утечка которой возможна только в том случае, если бензопилу перевернуть;
• главное – понятная для всех система отбора мощности. Выходной вал бензопилы позволяет навесить любую насадку.

Двигатель бензопилы предназначен для долговременной и интенсивной эксплуатации, так что волноваться о поломке или некачественном исполнении задачи вам не придется.

Теоретически можно изготовить аналогичный мотоинструмент из триммера, газонокосилки или болгарки.

На практике это довольно сложно из-за непривычного устройства редуктора. Могут возникнуть проблемы из-за недостаточного отбора мощности или неправильного вращения бурового шнека.

Изготовление бура на основе дрели

Созданный мотобур своими руками из дрели является хорошей альтернативой буру из бензопилы. В качестве основы можно использовать перфоратор. Основное отличие — работы возможно осуществлять только вблизи розетки. Между редуктором и валом двигателя обязательно устанавливается предохранительная муфта, она не допустит застревание бура в земле.

В качестве основы лучше использовать дрель с ресивером, мощностью от 2 кВт и более. Изготовление бура производится по той же схеме:

• купить соосный или червячный редуктор со значением 1/25;
• сделать или приобрести шнек;
• скрепить все элементы будущей конструкции, аналогично принципу сборки бура на основе бензопилы.

Во время работы с мотобуром следует соблюдать основные правила безопасности. Не стоит налегать на инструмент, так как при попадании бура на камень вероятен сильный удар. В процессе работы бур необходимо держать за ручки, в вертикальном положении. Для улучшения отхождения грунта и выброса его наружу, периодически рекомендуется дергать конструкцию вверх.

Как сделать мотобур своими руками

Перед запуском процесса изготовления мотобура рекомендуется прислушаться к рекомендациям:

• Перед изготовлением лучше сделать чертеж установки, чтоб наглядно представить расположение всех узлов агрегата.
• Нужно рассчитать мощность и габариты инструмента: при изготовлении мощного устройства следует предусмотреть прочную станину, возможно, тележку для перемещения.
• При выборе редуктора стоит обратить внимание на его совпадение с нужным количеством оборотов. Если количество оборотов слишком большое, мотобуром будет сложно работать.

При работе с оборудованием нужно соблюдать меры безопасности, защищать лицо и руки от камней, осколков породы, пыли.

Из бензопилы

Сделать бур можно своими руками из бензопилы. Для этого подойдет старая модель, которая уже не годится для выполнения своих функций. Оптимальным вариантом станет старенькая пила «Дружба», «Штиль» или «Партнер». Двигатель от бензопилы фиксируют на конструкции из рам, при этом на верхнюю из них выводят систему подачи топлива и аварийной остановки агрегата.

Чтобы закрепить бур, его соединяют с редуктором с помощью трубы. При необходимости, в дальнейшем его можно будет заменить. Можно сделать мотобур из бензопилы своими руками с возможностью вертикального бурения. Это достигается привариванием к раме металлических колец, которые надевают на вертикальную трубу из металла. Такая конструкция надевается на трубу с буром, после этого можно работать.

Из триммера

Для изготовления механизма для бурения земли можно взять двигатель от триммера. Чтобы понизить скорость вращения, рекомендуется использовать несколько шестерен, объединенных в едином корпусе с нужным передаточным числом. Скорость оборотов можно понизить, если шестерня первичного вала будет меньшего размера, а шестерня, которая крепится к вторичному валу, — большего.

Для создания устойчивого мотобура из триммера понадобится прочный каркас, к которому прикрепляют мотор и редуктор. К этому же каркасу присоединяют ручки, чтобы держать инструмент. Шнек делают из закаленной стали, а бур – с заостренным наконечником.

Из дрели

Мотобур можно смастерить из дрели или перфоратора. Предпочтительнее изготовление мотобура на основе перфоратора, поскольку он имеет реверс, предотвращающий появление обратной силы в случае заклинивания инструмента в почве. Для изготовления бурояма из дрели мощностью и крутящим моментом не меньше 2 квт., необходимо произвести следующие действия:

• Приобрести червячный редуктор соотношением 1 к 25.
• Изготовить шнек или приобрести готовый.
• Все узлы соединить воедино.

Агрегат, сделанный на основе дрели, работает от электрической сети, что сужает сферу применения. Однако, такой инструмент способен работать при любой температуре, в отличие от бензопилы.

Если правильно использовать свои навыки, можно сделать производительное и мощное оборудование, которое не раз выручит во время строительства или при выполнении ландшафтных работ. При использовании мотобура важно не забывать про технику безопасности и ознакомиться с любыми доступными материалами по поводу его правильной эксплуатации.

Как сделать мотобур своими руками? Необходимые инструменты и пошаговая инструкция

Как рыбак вы узнали, каково нести русский ледобур к месту клева, когда на улице -20 °C. Как хозяин вы испытали чувства человека, выкопавшего 20 ям лопатой при стройке забора.

Отечественные ледобуры больше не привлекают вас своей доступностью и непродуктивностью. Вы приходите в магазин по продаже средств мелкой механизации с целью купить импортную продукцию.

Цифры на ценнике значительны, но объем работ на вашем участке им не соответсвует. Покупать дорогостоящий инструмент для сезонных работ – нерациональное решение. И бензопилу вы когда-то купили, а она оказалась не такой уж необходимой.

Эту бензопилу можно превратить в мотобур презентабельного вида. Благодаря своей изобретательности вы получите два инструмента и неплохо сэкономите.

Как сделать мотобур своими руками

Перед запуском процесса изготовления мотобура рекомендуется прислушаться к рекомендациям:
Перед изготовлением лучше сделать чертеж установки, чтоб наглядно представить расположение всех узлов агрегата. Нужно рассчитать мощность и габариты инструмента: при изготовлении мощного устройства следует предусмотреть прочную станину, возможно, тележку для перемещения. При выборе редуктора стоит обратить внимание на его совпадение с нужным количеством оборотов. Если количество оборотов слишком большое, мотобуром будет сложно работать.. При работе с оборудованием нужно соблюдать меры безопасности, защищать лицо и руки от камней, осколков породы, пыли

При работе с оборудованием нужно соблюдать меры безопасности, защищать лицо и руки от камней, осколков породы, пыли.

Из бензопилы

Сделать бур можно своими руками из бензопилы. Для этого подойдет старая модель, которая уже не годится для выполнения своих функций. Оптимальным вариантом станет старенькая пила «Дружба», «Штиль» или «Партнер». Двигатель от бензопилы фиксируют на конструкции из рам, при этом на верхнюю из них выводят систему подачи топлива и аварийной остановки агрегата.

Чтобы закрепить бур, его соединяют с редуктором с помощью трубы. При необходимости, в дальнейшем его можно будет заменить. Можно сделать мотобур из бензопилы своими руками с возможностью вертикального бурения. Это достигается привариванием к раме металлических колец, которые надевают на вертикальную трубу из металла. Такая конструкция надевается на трубу с буром, после этого можно работать.

Из триммера

Для изготовления механизма для бурения земли можно взять двигатель от триммера. Чтобы понизить скорость вращения, рекомендуется использовать несколько шестерен, объединенных в едином корпусе с нужным передаточным числом. Скорость оборотов можно понизить, если шестерня первичного вала будет меньшего размера, а шестерня, которая крепится к вторичному валу, — большего.

Для создания устойчивого мотобура из триммера понадобится прочный каркас, к которому прикрепляют мотор и редуктор. К этому же каркасу присоединяют ручки, чтобы держать инструмент. Шнек делают из закаленной стали, а бур – с заостренным наконечником.

Из дрели

Мотобур можно смастерить из дрели или перфоратора. Предпочтительнее изготовление мотобура на основе перфоратора, поскольку он имеет реверс, предотвращающий появление обратной силы в случае заклинивания инструмента в почве. Для изготовления бурояма из дрели мощностью и крутящим моментом не меньше 2 квт., необходимо произвести следующие действия:

• Приобрести червячный редуктор соотношением 1 к 25.
• Изготовить шнек или приобрести готовый.
• Все узлы соединить воедино.

Агрегат, сделанный на основе дрели, работает от электрической сети, что сужает сферу применения. Однако, такой инструмент способен работать при любой температуре, в отличие от бензопилы.

Если правильно использовать свои навыки, можно сделать производительное и мощное оборудование, которое не раз выручит во время строительства или при выполнении ландшафтных работ

При использовании мотобура важно не забывать про технику безопасности и ознакомиться с любыми доступными материалами по поводу его правильной эксплуатации

Сделать мотобур из триммера в разы проще, чем могло бы показаться на первый взгляд. Все работы можно выполнить самостоятельно из подручных средств, купив определенное количество запчастей. Давайте изучим порядок изготовления агрегата в домашних условиях более подробно.

Памятка бурильщика

Креативные изобретатели могут смонтировать мото-, электробур на тележке. Если инструмент часто используется в хозяйстве, это будет удобно.

Перед самостоятельным изготовлением мотоинструмента просчитайте возможные затраты (редуктор, бур, шнек, ножи).

Сравните со стоимостью нового шнека. Если разница в пользу самоделки будет значительной, есть смысл прилагать усилия к его изготовлению.

Редуктор не зря считается важнейшим элементом мотобура. Количество оборотов на выходе должно соответствовать требованиям комфортности работы.

Высокое число оборотов будет держать бурильщика в напряжении, и шнек продолжит вращение даже после выключения устройства. Это опасно.

С другой стороны, низкие обороты ведут к удлинению временного отрезка, который требуется для выполнения определенной задачи. Руки и спина будут уставать.

Правильно подобранный редуктор – залог вашей «дружбы» с мотобуром.

Из следующей статьи можно узнать интересные технические характеристики башенного крана КБ-403.

По следующему адресу https://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/kakoy-luchshe-priobresti-mini-kultivator-dlya-dachi.html для вас подготовлена статья, позволяющая определиться с выбором ручного культиватора для дачи.

Не налегайте на инструмент в процессе бурения. Бывает тяжело с ним совладать, особенно когда шнек попадает на камень. Будьте готовы к этому и держите дистанцию.

Несоблюдение техники безопасности грозит одинаковыми последствиями вне зависимости от того, с фабричным или самодельным инструментом вы работаете.

Перед работой разомните кисти рук – будете устойчивее к капризам мотобура.

Если на вашем чердаке завалялись старые бензопилы, ручные буры, дрели, болгарка, не спешите от них избавляться.

Эти инструменты помогут смастерить новое дорогостоящее устройство, которое откроет перед вами широкие возможности.

Информацию, полученную при просмотре видео, можно применить на практике — при создании мотобура своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

• инструмент для создания внешней дюймовой резьбы;
• болгарка;
• разводной ключ;
• оцинкованная труба на полдюйма, а также сгон аналогичного размера;
• сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

Бурильная установка своими руками

Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Бурильная установка своими руками

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Бурильная установка своими руками

Третий шаг

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

Бурильная установка своими руками

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы

Бурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими руками

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.

Правила использования и ухода

Чтобы изготовленный или приобретенный инструмент служил долгие годы, придерживайтесь следующих рекомендаций:

• До процесса бурения рыхлите верхний слой грунта лопатой.
• Своевременно затачивайте лезвия бруском или наждачкой.
• После самостоятельного изготовления бура покройте его антикоррозийным составом или покрасьте, чтобы предотвратить образование ржавчины.
• После использования тщательно очищайте рабочую часть от остатков почвы.
• Храните бур в сухом, проветриваемом помещении.
• Своевременно устраняйте любые повреждения, восстанавливайте потрескавшееся красочное покрытие.

Каким садовым буром пользуетесь Вы?

ШнековымДисковым

При умелом использовании ручной садовый бур – незаменимый помощник в работе на загородном участке.

• Мотобур для земляных работ: что это такое, для чего нужен, виды, критерии для выбора оптимального, обзор лучших моделей , их плюсы и минусы, советы владельцев
• Как выбрать лучший посадочный конус для дачи и огорода: виды, материал, обзор 7 популярных моделей, их плюсы и минусы
• Как выбрать лучшие садовые грабли: их виды, конструкция, важные параметры, основные разновидности, критерии подбора
• Чудо-лопата для огорода — копаем землю на даче без усилий: принцип и правила работы ручного культиватора на основе совмещенных вил

Правила ухода за ледобуром

Самодельные электроледобуры требуют бережного к себе отношения. После рыбалки инструмент необходимо очистить ото льда, протереть и высушить. Режущие поверхности покрыть тонким слоем смазки. Для того чтобы винты проще отворачивались для замены ножей, резьбу надо обернуть сантехнической лентой. Аккумуляторы зарядить до полной емкости.

Перед рыбалкой ножи следует подточить и убрать заусеницы. Перевозить бур необходимо в чехле в сложенном состоянии. Правильно ухаживая за инструментом, можно обезопасить себя от неожиданностей на рыбалке.

Читайте также:  Обшивка двери ГАЗель Бизнес: как снять, сдвижная, обивка, устройство, Некст, не открывается, замок задней

Безопасность

Для безопасности работы все модели бензобуров имеют автоматическое сцепление. Шнек остается неподвижным во время запуска двигателя и начинает вращаться только с увеличением оборотов двигателя. Большинство моделей также имеют функцию автоматической блокировки двигателя в случае некорректной работы инструмента или потери управления над ним.

Во время работы с любым мотобуром следует строго соблюдать правила безопасности, прописанные в руководстве по эксплуатации. Рекомендуется работать в защитных перчатках, очках и наушниках. И конечно, не одевать длиннополую одежду по понятным причинам

Важно также использовать бурильный инструмент исключительно по назначению – для работы только с тем материалом, для которого он предназначен

Вал

Иногда для передачи вращающего момента можно использовать гибкий вал. Но нельзя забывать, чтобы такой вал был крепким, способным выдержать большую нагрузку, что ему нужно находиться в защитной оболочке.

И, конечно, для бура можно использовать не только двигатель бензопилы, но и двигатель газонокосилки, триммера. Только нужно будет корректно рассчитать и выбрать редуктор. Чересчур мощный двигатель или двигатель большого объема использовать для бура не нужно, так как это слишком сильно утяжелит мотобур.

Как сделать электрический ямобур

Устройство электрической буровой установки
В данном случае вращение ямобура будет осуществляться при помощи карданной передачи. Чтобы повысить безопасность работы с таким инструментом можно путем установки муфты.

Чтобы сделать данный агрегат транспортабельнее, рекомендуется смонтировать основные рабочие узлы на тележку. Мотор лучше всего установить с одного конца рамы опоры, а с другой – поместить кронштейн. Используя такое решение, удается без труда сделать вертикальную стойку, облегчающую выполнение всех работ.

Видео по теме: Буроям из мотоблока

Публикации по теме

Изготовление мини-экскаватора своими руками

Изготовление ресивера для компрессора своими руками

Как сделать прицеп к мотоблоку своими руками

Требования к самодельному мотобуру

Современный рынок представлен большим количеством разнообразных мотобуров, которые обещают потребителю высокие эксплуатационные характеристики. Такие инструменты способны справиться с любыми видами земляных работ.

Производители выпускают механические, гидравлические и прочие виды мотобуров, предназначенные для рытья земельных столбов и других работ на участке.

Ключевые характеристики качественного и надёжного оборудования.

Не всегда устройство, выпущенное производителем, отвечает заявленным требованиям. Поэтому иногда возникает необходимость самостоятельной сборки инструмента для работы с землёй.

Если было принято решение собрать мотобур своими руками, необходимо учесть, что владелец будущего устройства должен обладать базовыми знаниями и навыками токарного дела, а также должен разбираться в том, как работают элементарные механизмы. Никаких сложностей не возникнет, если человек разберётся в устройстве мотобура и сможет подобрать подходящие инструменты и материалы.

Особенности устройства бура ложкового типа

В устойчивых к осыпанию грунтах (суглинках, мокром песке и др.) удобнее использовать буры-ложки. Самодельный ложковый бур для скважин выполняется в виде цилиндра, в боковой поверхности которого проделывается продольная прорезь. Иногда форма данной прорези принимает спиралевидный вид. Длина бура-ложки обычно составляет не более 700 мм. Извлекаемая порода удерживается в полости цилиндра за счет своего сжатия и прилипания. Чем сыпучее грунт, тем уже должна быть прорезь в инструменте. Для получения цилиндра можно взять листовую сталь и свернуть ее по заданному диаметру. Проще всего подобрать подходящий по размерам кусок трубы, изначально имеющей цилиндрическую форму.

Самодельный ручной бур-ложка изготавливается из куска трубы подходящего сечения, в боковой поверхности которой делается продольная или спиралевидная прорезь для выемки грунта с боковых стенок скважины

Бур-ложка производит выемку грунта не только своими горизонтально расположенными нижними кромками, но и вертикальной кромкой. При этом грунт скапливается в полости цилиндра. В некоторых случаях к нижней части конструкции приваривается обычное сверло по металлу, которое необходимо расположить строго по оси штанги.

Основная особенность бура-ложки кроется в том, что оси сверла и штанги совпадают, тогда как линия оси корпуса ручного бура вместе с режущей продольной кромкой смещается на миллиметр-полтора относительно центральной осевой линии. Благодаря такому взаимному расположению осей инструменту удается пробурить скважину большего диаметра, чем сам бур. Это возможно за счет удаления грунта с боковых стен шахты продольной режущей кромкой. Для очищения инструмента от изъятого грунта бур периодически поднимают наверх.

Важно отметить, что ложковый бур спокойно проходит внутри обсадных труб, которые устанавливают с целью предупреждения обрушения шахты скважины

Модификации

Перед самостоятельным изготовлением необходимо рассмотреть различные модели ручных земляных коловоротов. Взяв за основу подходящую конструкцию следует определить её характеристики: производительность, усилие резания, возможность работы с твёрдым грунтом. Возможно для индивидуального применения придётся делать комбинированное приспособление, который объединит в себе удачные решения нескольких моделей.

Базовые схемы шнекового инструмента

Основу земляного коловорота составляет винтовая часть – шнек. Его делают сварным из стальных тонкостенных дисков. Последние надрезают от центра к наружному диаметру и выгибают. Как правило, для изготовления шнека берут от 1 до 4 колец. От их количества зависит объём грунта, который можно извлечь за один проход. Однако с большим числом колец бур тяжелее вращать и доставать из земли. Грунт срезает сам шнек либо дополнительные лезвия. В первом случае рабочая кромка быстро тупится о корни растений или камни. А лезвия из прочной стали не нуждаются в периодической заточке.

Как изготовить канатно-ударный бур

Механизм ударного бура довольно прост в устройстве. Чтобы его изготовить и собрать понадобятся следующие материальные ресурсы и оборудование: толстостенная труба требуемых размеров, уголки, листовая сталь, рулетка, болгарка, сварочный аппарат и ручная либо автоматическая лебёдка. Чтобы изготовить и собрать ударный бур следует выполнить некоторые действия в такой последовательности:

• Собирается тренога высотой не ниже, чем2 метра.
• Вершина треноги оборудуется специальным узлом, который позволяет установить ручную или автоматическую лебёдку.
• Изготавливается ударный инструмент.

Для этого нужна труба с наружным диаметром, который соответствует диаметру будущей скважины. На один конец наваривается кусок толстолистовой стали. Затем в нём выполняется отверстие для того, чтобы зафиксировать трос. А на ударном конце трубы по всей окружности делаются заточки. Для обеспечения прочности этих элементов, их нужно закалить. А также инструмент, следует обустроить дополнительными утяжелителями.

Подготавливается основа для размещения рабочего инструмента. Вырезается неглубокое отверстие в земле. Затем бур для канатного бурения крепится на треноги и размещается таким образом, чтобы он смог полностью погрузиться в подготовленный участок под воздействием собственного веса.

Принцип работы агрегата

Электрический бур – это электромотор и вал, имеющий шнек винтового типа. При применении такого оборудования отверстие в земле будет иметь ровные края и четкий диаметр шнека. Непосредственный процесс бурения осуществляется за счет того, что шнек имеет очень острый наконечник, а также заостренные винтообразные лопасти. При запуске оборудования электрический мотор начинает вращаться, передавая свое усилие на вал, к которому прикреплен шнек. Таким образом и происходит бурение.

Смотреть галерею

Виды мотобура

Бензобуры делят на ручные и колесные. Первые считаются бытовой техникой, вторые – ближе к профессиональной. Ручной бензобур предпочитают большинство пользователей, поскольку он гораздо дешевле. Эффективность его работы устраивает многих, установка помогает бурить лунки диаметром до 300 мм. По способу передачи вращения бензобуры делят на:

• гидравлические;
• механические.

Более надежной и выносливой считается гидравлическая структура передачи вращения от двигателя к редуктору и шнеку. Нагрузка при этом распределяется более равномерно, детали устройства не настолько быстро изнашиваются и дольше функционируют. При необходимости проведения большого количества работ лучше всего подойдет гидравлическая портативная буровая установка.

Колесный мотобур

Устройства колесного типа имеют большую массу, поскольку оборудуются мощным двигателем, который тяжело переносить вручную. Отверстие диаметром до полуметра может сделать колесный мотобур, глубина бурения достигает двух метров. Из-за немалой стоимости подобная техника более популярна среди профессиональных строителей. Колесный мотобур может быть:

1. Однорамным
   , когда двигатель с редуктором представляют собой один блок в рамках целостной конструкции на одной тележке.
2. Модульным
   – мотор и редуктор разведены по разным тележкам.

Ручной мотобур

Бензобуры ручные характеризуются небольшой массой, компактными габаритами и малой мощностью. Их делают для одного или двух операторов. К примеру, использовать ручной мотобур для скважины на воду целесообразно, если нужно проделать отверстие диаметром не более 250 мм. С такой задачей может справиться и один человек. Но все еще зависит и от плотности почвы. Если грунт твердый, то лучше приобрести утяжеленную технику для двух операторов.

Описание и предназначение мотобуров

Планируя изготовить самодельный мотобур для рыбалки или земельных работ, целесообразно прежде всего изучить особенности подобного рода агрегатов. Самодельный мотобур обладает широкими функциональными возможностями и высокой эффективностью, что сделало его незаменимым инструментом. Он применяется в:

• строительной сфере;
• сельском хозяйстве;
• работах коммунальных служб;
• процессе исследовательских манипуляций.

Агрегат относится к категории ручных инструментов и по праву считается универсальным. Он подходит для сверления в грунте различных отверстий, которые могут быть использованы для посадки растений, установки фундаментных свай, опор и других элементов. Кроме того ледобур из триммера своими руками представляется незаменимым приспособлением, используемым для рыбалки в зимний сезон — он применяется для сверления лунок во льду.

Конструкция устройства крайне проста и состоит из двух основных элементов — двигателя и шнека с ножом на конце. В процессе работы двигатель передает вращающие движения буру, благодаря чему шнек успешно входит в грунт.

Поскольку стоимость магазинных моделей довольно велика, значительно дешевле изготовить самодельный бензобур для зимней рыбалки из подручных материалов.

Как сделать своими руками?

Приспособление настолько простое, что специальный чертёж сколько-нибудь подготовленным людям и не нужен. Направляющими элементами оказываются трубы с тонкими стенками сечением 5 см. Длина таких труб составляет 1,3 м. В качестве базы для самодельной стойки подойдет стальной уголок, длина которого составляет 0,57 м, а величина полки должна быть равна 5 см. Каретка готовится на основе двухдюймовых труб, их длина — 0,25 м.

Важно: каретка должна свободно проскальзывать по направляющим элементам. Мотобур для бурения скважин прикрепляется и к верхнему, и к нижнему сегменту каретки

В первом случае используют фрагмент профиля 20/20, а во втором — разрезанную в продольной плоскости трубу габарита ¾ дюйма. На квадратный отрезок металлопроката сверху крепят раскосы, получаемые из полосы стали. Это позволяет накрепко зафиксировать раму: одна грань удерживается ложем из куска трубы и болтами, а раскосные элементы обеспечивают захват в двух дополнительных местах — также болтами.

Можно сказать, что каретку сажают на цепь. Впрочем, и сама цепь тоже фиксируется накрепко. В точке установки пластинки дополнительно поджимают болтами М8. Первую пластину наваривают на тыльную часть каретки. Вторую используют, чтобы придавливать туда цепь.

Стоит позаботиться о корректировке наклона инструмента. Для этой цели берут два профиля и формируют укосину. Угол отклонения стойки определяется протяженностью укосины. В результате можно бурить даже наклонную скважину. Более того, облегчить перевозку, переноску инструмента.

Движение звездочки, а затем и приводного вала, обеспечивает специальная рукоять. Как ее сделать, легко разберется любой мастер сам. Приводной вал можно взять от моторов отечественных мотоциклов (вместе со шлицами). Мотоциклетную цепь тоже можно использовать, но обычно ее приходится удлинять до 2,5 м. На низ стойки ставят ведомую звездочку, дополняемую скобой и болтом регулировки. Пара съемных лап исключит переворачивание.

Насколько хорош станок для заточки ножей ледобура

Хочется или не хочется рыболову, но лезвия со временем начинают притупляться. На это имеется несколько факторов: плотность льда, песок, небольшие камешки и другие абразивные частицы. Во время ловли можно подправить кромки обычным бруском и даже надфилем, но более тщательно необходимо точить при других условиях.

Для этой цели можно сконструировать станок для заточки ножей ледобура своими руками, а можно сделать обычную угловую подставку, которая позволит ставить ножи под определенным углом. Ее достоинство – избежание скоса фаски кромки.

Алгоритм заточки ножей:

1. Надфилем либо абразивным камнем удаляют небольшие сколы, которые образуются во время сверления лунки.
2. Крепится нож длинным концом в подставке под углом 30 градусов. Правится до необходимого состояния.
3. Переворачивается нож наоборот. Угол между обеими кромками должен быть практически прямым, что снизит риск заклинивания при бурении.
4. Ведя заточку, лезвие необходимо постоянно охлаждать, окуная его в емкость с водой.
5. После заточки нужно тщательно отполировать поверхности, не забывая о режущей кромке.

При транспортировке ножи необходимо прятать в специальный футляр, чтобы избежать дефектов и не травмировать окружающих. Не помешает и чехол для ледобура своими руками. Опытные рыболовы используют в качестве материала старые джинсы, поскольку эта ткань отличается прочностью.

Завершающий этап изготовления

Чтобы сделать качественный ямобур своими руками, необходимо уделить должное внимание процессу изготовления ножа. Он должен находиться на конце ямобура

Поэтому данная деталь будет принимать на себя всю нагрузку от резки почвы. Чтобы она служила долго и смогла эффективно выполнять поставленные функции, для ее изготовления используют рессорную сталь. Этот материал прочный, износостойкий, не требует частой заточки.

Габариты ножа должны соответствовать размерам шнека. Для его заточки применяют вращающийся наждак, а для соединения с основой – сварочный аппарат.

Габариты ножей ямобура

Мотобур из дрели

Соорудить аналогичное устройство из дрели гораздо проще. Высокая мощность – обязательная характеристика дрели. Лучше воспользоваться перфоратором.

Процесс будет менее трудоемким, потому что редуктор искать не нужно – он входит в конструкцию перфоратора. Кроме того, буры относятся к тем устройствам, которые агрегатируются с дрелью без дополнительных деталей.

Предохранительная муфта установлена между выходным валом и валом приводимого в движение бура. Она предотвращает поступление дополнительной нагрузки на редуктор и шнек, поэтому он не застрянет.

Перфораторы всегда оснащены реверсом, в отличие от дрели.

Сделать мотобур своими руками из дрели немного сложнее:

1. Нужно подобрать дрель мощностью не менее 2 кВт, обладающего ресивером. Марка и год выпуска не имеют значения.
2. Купить червячный редуктор (можно б/у) с передаточным числом 1:25. Можно приобрести соосный, но его использование может принести неудобства.
3. Шнек – либо купить, либо сварить самостоятельно.
4. Скрепить все элементы в технологически завершенную конструкцию. Возможно, на этом этапе вам придется обратиться за помощью, хотя при наличии инструментария, материалов и логики можно сконструировать крепеж самостоятельно. Главное, чтобы он был прочным, аккуратным и не препятствовал нормальной работе мотобура.

Преимущество бензопилы перед дрелью заключается в ее автономности. Дрель работает от сети, что сужает сферы ее применения, а «бензопильным» мотобуром можно пользоваться в условиях зимней рыбалки.

Преимущество дрели: топливная смесь в ней отсутствует, масло тоже. Дрель может работать при минусовой температуре, а бензопила замерзает. Приходится расходовать время на ее отогрев.

Изготовление самодельного шнека

Для этого вам понадобится металлическая толстостенная труба, сталь марки 65Г и наконечник из твердосплавного металла.

Для начала заколите толстостенную трубу, что будет служить сердечником.

Далее изготовьте лезвие из стали марки 65Г, потому что оно обладает высокой прочностью и лёгкостью к обработке трубогибом.

Напоследок на профиль наконечника необходимо нанести желобки для того, чтобы бур мог без проблем погружаться в любой грунт или лёд. С обратной стороны наконечника установите хвостик для связи между приводом редуктора и соединительной муфтой.

Источник ytimg.com

Правила эксплуатации и ухода

Чтобы самодельный бур для рыбалки исправно служил и надолго остался помощником рыболова, необходимо придерживаться некоторых правил:

1. После каждого использования насухо протирать бур, даже несмотря на то, что он имеет защитное покрытие.
2. Хранить оборудование в специально предназначенном для него чехле из плотной ткани с отверстиями для вентиляции.
3. На время сезонного хранения смазать ножи машинным маслом. Если бур сделан из нескольких частей, смазывают все места соединений.
4. Чистить щеткой ножи, на которые налип лед или снег. Нельзя сбивать с ножей налет, так как это может привести к их затуплению.
5. Сразу же закреплять все расшатавшиеся детали.
6. Закрашивать места, где появились царапины, чтобы не проступила ржавчина.

При сверлении лунок нельзя допускать неравномерного распределения нагрузки

Следует очень внимательно сверлить, обращая внимание на толщину льда. От качества и надежности шуруповерта зависит скорость высверливания лунок

Изготовление данной конструкции требует повышенного внимания. Ведь лунки сверлить будет не кто-то, а сам рыбак. Чем легче и быстрее бур будет сверлить, тем приятней окажется и сам процесс рыбалки. Ведь она должна быть организована так, чтобы можно было отдохнуть и получить удовольствие, а не изнурить себя тяжелым трудом.

Плюсы самодельного ледобура

Зима — это самое идеальное время для того чтобы порыбачить, об этом известно особенно тем рыбакам, которые проживают в поселках. Так как летом большую часть времени занимает огород и подобные дела, а вот зимой появляется куча свободного времени.

• Однако преградой на пути к долгожданным трофеям ставится толстенный слой льда.
• Можно взять ручной бур, но этот инструмент требует кучу времени и сил, особенно если толщина льда приближается к отметке в 1 метр.

Электробур из шуруповерта дает возможность сделать лунку за 10-15 секунд, это считается первым и важным преимуществом самоделки.

Вторым плюсом считается то, что самодельную конструкцию можно сделать без огромных финансовых вложений. А также для этого не потребуется каких-либо специализированных знаний и навыков.

Ледобур из бензопилы — изготовление, чертеж, насадка

Мотоледобур станет надежным помощником в тех случаях, если у его владельца появится необходимость проделать отверстия в почве или льду.

Довольно часто для самостоятельной сборки этого приспособления используется двигатель от хозяйственной бензопилы.

При условии правильной последовательности во время сборки изготовитель получит надежный агрегат, который с легкостью справиться с бурением лунок в твердом сухом грунте или толстом слое льда.

Подготовка к изготовлению мотоледобура

Перед началом изготовления бура необходимо тщательно подготовиться. Вначале необходимо найти детальные чертежи, которые должны подсказать, каким образом и в какой последовательности устанавливать элементы в общее устройство приспособления. Схема также должна подсказать размеры всех используемых деталей.

Затем можно приступать к подготовке деталей для самоделки.

В их перечень входит:

• полностью исправная и готовая к эксплуатации хозяйственная бензопила, мощность ДВС которой составляет не менее 2,5 л. с.;
• цельнометаллический редуктор;
• 2-миллиметровый лист фанеры или листовая сталь;
• болты, саморезы и другие крепежи;
• цельнометаллическая трубка небольшого диаметра;
• 1 труба из стали, диаметр которой составляет 15 см;
• 1 металлическая труба, длина которой составляет 25 см;
• шнек из металла;
• утеплители из резины для монтажа на рукоятки.

Все металлические детали не должны иметь признаков коррозии, так как они довольно быстро придут в негодность.

В список требуемого для работы оборудования входит:

• ключ-головка № 27;
• ручная болгарка с диском;
• шуруповерт;
• электролобзик;
• ручная машинка для шлифовки;
• электросварочный аппарат.

Некоторые детали для самодельного бура можно сделать только на токарном станке. Если у изготовителя нет опыта в работе с ним, то лучше всего заказать уже готовые запчасти.

Какой редуктор подходит для сборки?

Бур из бензопилы необходимо укомплектовать подходящим редуктором. Нередко для этого используется механизм от старого ненужного электрического оборудования. Выбранный редуктор на бензопилу для бура должен соответствовать определенным характеристикам.

К ним относиться:

• способность к прямому вращению;
• передаточное число в диапазонах 1:25–1:50;
• как вал, так и хвостовик элемента, должны непрерывно вращаться в одном определенном направлении.

Самодельный мотобур из бензопилы лучше всего изначально оборудовать тем редуктором, который создает передаточное число 1:30. При этом вал механизма должен составлять прямое продолжение ротора бензомотора.

Насадка на бензопилу для бурения льда – правила эксплуатации

Если у владельца садового инструмента нет времени самостоятельно собирать бур из бензопилы для земли и льда, то можно пойти более легким путем и купить уже готовую насадку.

Она обладает всеми нужными креплениями для ее беспрепятственной установки на бензопилу.

Кроме того, насадка изготавливается из предварительно закаленных металлов, что позволяет ей проделывать лунки в толстом слое льда или в сухом твердом грунте.

Устанавливать и использовать готовый бур достаточно просто. Для этого нужно предварительно снять пильную гарнитуру бензопилы, и вкрутить в полученное отверстие штатный шнек с лезвиями. Затем нижнюю часть бура нужно установить над местом, где необходимо проделать лунку, и завести двигатель хозяйственной бензопилы.

Чтобы насадка для хозяйственной бензопилы прослужила исправно и как можно дольше, за ней нужно правильно ухаживать. Для этого после каждой эксплуатации шнек необходимо протирать, удаляя с его поверхности и с лезвий остатки льда и почвы. Если во время работы на поверхности металлических деталей бура была обнаружена ржавчина, то ее потребуется заново покрасить.

Хранить бур нужно в чистом сухом помещении. В нем не должно быть сквозняков, высокой влажности и резких перепадов температур. В противном случае на мотобуре образуются очаги коррозии.

Подготовка к сборке оборудования

Чтобы сделать самодельный ледобур из бензопилы, нужно подготовить все требуемые для работы материалы и оборудование. Лучше всего сделать это заранее, чтобы при сборке не тратить время на поиски недостающей детали.

Для работы потребуется:

• прочный металлический бур без повреждений и следов коррозии;
• двигатель от бытовой бензопилы;
• редуктор – нужен для передачи крутящего момента от ДВС пилы на бур;
• несколько цельных стальных труб, из которых в дальнейшем будет изготавливаться корпус;
• сварочный аппарат;
• машинка для шлифовки металлических поверхностей;
• шуруповерт или дрель с комплектом насадок для работы с металлом.

Для работы также может потребоваться стационарный токарный станок. С его помощью владелец бензопилы сможет подогнать любую используемую деталь под требуемые для сборки размеры.

Перед сборкой оборудования из бензопилы также нужна схема. В ней должны быть детально описаны размеры используемых деталей, а также метод их установки в устройство бура из бензопилы.

После подготовки нужного оборудования и изучения чертежей можно приступать непосредственно к сборке.

Разновидности буров

Для разных строительных работ используются различные виды буров. Каждый из них имеет особую конструкцию:

1. Шнековый бур. Его особенность заключается в удлинённой режущей части. Применяется для проделки ям под столбы. Так как конструкция более длинная, его можно намного реже вынимать, поэтому работа делается быстрее, если сравнивать с садовым буром.
2. Садовый. Как правило, это 2 лопасти, приваренные к противоположным сторонам трубы. Они размещены под разными углами. В основном бур используется для проделки лунок под посадку растений. Отсюда и специфическое название «садовый». Но применять его можно и при постройке беседок, установке столбов для забора и т.п.
3. Для свай ТИСЭ. Чем-то напоминает садовый, но дополнительно имеет лопатку, которая откидывается на дне ямы, для расширения.

Самые простые в изготовлении — садовые коловороты. Конструкция может иметь разновидности, в зависимости от почвы, с которой будут работать данным инструментом. Это и является плюсом самостоятельно сделанных инструментом. Его можно сделать под определённые нужды. Дело даже не в диаметре самых лопастей, а в том, что их можно сделать съёмными, на болтах и т.п.

В данном видео рассмотрим самодельный земляной бур:

Хотя цена самых простых буров в магазинах невелика, такие инструменты позиционируют себя как «универсальные». Для лёгкой почвы они будут полезны, но на более твёрдой — малоэффективны.

Что такое ледоруб и для чего он необходим

Назначение ледобура состоит в бурении лунок для подледной рыбалки. Инструмент должен иметь прочную основу, острые лезвия и удобный привод для осуществления бурения. Особое распространение имеют шнековые буры. Они не только обеспечивают доступ к воде, но и позволяют извлечь наружу ледовую крошку, образующуюся в процессе сверления.

Режущая часть устройства представляет собой площадку с установленными стальными лезвиями, которая крепится на головке шнека. Ножи изготавливают из прочных сортов стали. Крепят их винтами для возможности замены при поломке или необходимости заточки. Ножи могут быть различной формы и иметь одну или несколько режущих кромок. От угла атаки лезвия зависит скорость бурения и приложенное при этом усилие.

Шнек ледоруба представляет собой стержень с укрепленной винтовой лентой. Длина шнековой части определяет глубину бурения льда. Шнек у бура может быть цельнотянутым или состоять из сварных элементов. Отечественные ледобуры выполнены по такой технологии. Для предотвращения ржавления все части устройства окрашиваются.

Для привода используется изогнутая ручка (коловорот) или 2 рукоятки, расположенные под углом 90° к трубе бура. В коловоротах верхняя рукоять расположена соосно шнеку. В бурении участвует только одна рука. Это существенно снижает скорость сверления. В двуручном инструменте в работе обе руки, поэтому лунки сверлятся быстрее, при этом затрачивается меньше усилий.

Как сделать спиральный бур для скважины своими руками

Бур подобного типа предназначен для бурения небольших скважин, но если есть возможность удлинить ствол, то можно пробурить скважину до 20 метров.

Ручной бур состоит из буровой трубы, ручки, с помощью которой удобно его вращать, и самого бура. Для изготовления такого бура в домашних условиях необходимо обладать некоторыми навыками работы с металлом, а также сварочным аппаратом.

Нам понадобятся:

• Труба диаметром 500 мм;
• Два диска диаметром 100-150 мм;
• Наконечник (подойдет сверло не меньше 20 мм).

К краю трубы привариваются сверло или любой другой острый наконечник. Как вариант, трубу нужно сплющить с одного края, а потом болгаркой срезать края, чтоб получился острая пика.

Диски разрезаются напополам, края их кромок в месте, где пришелся срез, затачиваются. От этого будет зависеть легкость вращения бура и скорость работы с ним.

После этого не ниже, чем через 20 см от наконечника приварить половинки круга. Угол между ними не более 40 градусов, 35 будет идеальным.

Сантиметров через 20 привариваем вторые 2 половинки круга. На второй стороне трубы привариваем перпендикулярно другой кусок трубы, такой чтоб было удобно крутить. Если собираетесь бурить глубоко, ручку стоит сделать длинной, чтоб можно было крутить вдвоем.

Мотор: съемный или несъемный

Итак, есть бур, двигатель бензопилы и редуктор в крепком и надежном корпусе. Теперь их необходимо соединить друг с другом. И вот здесь возникает такой вопрос: а как будет использоваться двигатель?

Если двигатель будет использоваться только для бурения, то конструкцию можно сделать монолитной: двигатель не будет выниматься из конструкции.

Однако такое решение кажется несколько странным. Ведь наверняка когда-нибудь потребуется воспользоваться и бензопилой, а, значит, придется вернуть ей двигатель на место. Поэтому лучше оставить возможность вынимать двигатель из самодельного корпуса по мере необходимости.

Буровой инструмент

В качестве бурового инструмента в ручных мотобурах используются шнековые буры со спиралью (ребордой), по которой выработанный грунт, разрушенный режущими ножами бурового шнека, поднимается на поверхность. Очень редко при бурении ручными мотобурами используются колонковые буровые инструменты. Иногда при геологических отборах проб грунта на ручные мотобуры устанавливают инструменты для отбора проб. В зависимости от типа грунта и сезона использования на буровые шнеки устанавливаются различные типы режущих ножей облегчающих бурения при разных условиях бурения. Шнековый метод бурения при использовании мотобура, предназначен для разработки мягких грунтов 1, 2, 3 категории и частично грунтов 4 категории ( в зависимости от условий разработки и используемого мотобура ). .

Начало работы с мотобуром.

Самое опасное при бурении это обратный удар который мгновенно возникает при столкновении бурового шнека с препятствием в грунте. Всегда будьте готовы к обратному удару. Всегда ожидайте обратный удар. Если вы будете не внимательными, то существует риск травмы. Особенно будьте внимательны при бурении каменистого грунта и глины.

Запуск двигателя мотобура осуществляйте согласно инструкции. Не пытайтесь сразу после запуска начать бурение. Дайте двигателю прогреться в течении некоторого времени после старта двигателя. Для бурения устойчиво встаньте на грунте. Используйте обувь с не скользкой подошвой. Если бурение осуществляется на скользкой поверхности будьте особо внимательны. Крепко держите рукоятки управления мотобуром, при слабом захвате существует риск получения травмы. Вместе с тем руки и ноги должны быть не напряжены и чуть согнуты, чтобы минимизировать риск получения травмы.

Какой редуктор подходит для сборки?

Бур из бензопилы необходимо укомплектовать подходящим редуктором. Нередко для этого используется механизм от старого ненужного электрического оборудования. Выбранный редуктор на бензопилу для бура должен соответствовать определенным характеристикам.

К ним относиться:

• способность к прямому вращению;
• передаточное число в диапазонах 1:25–1:50;
• как вал, так и хвостовик элемента, должны непрерывно вращаться в одном определенном направлении.

Самодельный мотобур из бензопилы лучше всего изначально оборудовать тем редуктором, который создает передаточное число 1:30. При этом вал механизма должен составлять прямое продолжение ротора бензомотора.

Начнем с редуктора

К выбору редуктора нужно подойти очень ответственно: нельзя просто взять первый попавшийся. Двигатель бензопилы – очень мощный, и количество его оборотов – высокое. Если бур начнет вращаться с такой скоростью, им просто невозможно будет работать. А если редуктор будет передавать на выходной вал чересчур низкий крутящий момент, то использование бензопилы окажется бесполезным, ведь скорость вращения останется низкой. Именно поэтому нужно точно и аккуратно рассчитать характеристики подходящего редуктора.

Можно попробовать почитать техническую литературу и сделать такой расчет самостоятельно. А потом изготовить самостоятельно и редуктор. Но если у вас нет времени или желания, то стоит обратиться к профессиональному инженеру, который не только корректно выполнит расчеты, но и поможет выбрать подходящий редуктор.

6 лучших электродрелей, которые превратят ваш дом в дом своими руками

Каждый продукт тщательно отбирается нашими редакторами. Если вы покупаете по ссылке, мы можем получить комиссию.

Независимо от того, являетесь ли вы домовладельцем, обитателем многоквартирного дома, живете ли вы в лачуге с дробовиками посреди леса или вы злодей, скрывающийся на секретной базе вулкана, вы, вероятно, захотите, чтобы ваш дом чувствовал себя немного больше похоже на дом, особенно если вы проводите там много времени. Достичь этой цели может быть так же просто, как повесить несколько фотографий, или так же сложно, как построить пристройку к задней части вашего жилища. Но одно можно сказать наверняка: какие бы задачи по дому вы ни поставили, их будет намного проще решить, если у вас есть электрическая дрель.

Когда-то электрическая дрель была несколько неудобной новинкой (в основном из-за громоздких шнуров питания) и стала одним из самых необходимых инструментов для самостоятельной работы, которым может владеть и пользоваться каждый. Выберите правильный вариант, и вы быстро справитесь как с простыми, так и с излишне сложными задачами (мы смотрим на вас, мебель ИКЕА). Но поиск идеальной электродрели — это не задача, которую вы должны выполнить в одиночку, потому что мы познакомились с некоторыми из лучших на рынке и собрали их ниже.

• Лучший в целом

  Комплект аккумуляторной дрели-шуруповерта DeWalt 20V Max ДеУолт

  138 долларов на АМАЗОН

  Подробнее

  138 долларов на АМАЗОН

• Лучшее для квартир

  Аккумуляторная дрель-шуруповерт Black+Decker 20V Max PowerConnect Блэк+Декер

  55 долларов на АМАЗОН

  Подробнее

  55 долларов на АМАЗОН

• Лучший для высокого крутящего момента

  Milwaukee 2804-20 M18 FUEL 1/2 дюйма Ударная дрель Милуоки

  103 доллара на АМАЗОН

  Подробнее

  103 доллара на АМАЗОН

• Лучший комбинированный комплект

  Makita 18-V литий-ионная бесщеточная аккумуляторная перфоратор LXT комбинированный комплект с ударным шуруповертом Макита

  249 долларов в домашнем складе

  Подробнее

  249 долларов в домашнем складе

• Самый простой в использовании

  Craftsman C3 19,2 В, 3/8 дюйма. Комплект литий-ионной дрели/отвертки Ремесленник

  100 долларов на АМАЗОН

  Подробнее

  100 долларов на АМАЗОН

• Самый компактный

  Комплект компактной дрели Bosch 18V Бош

  99 долларов на АМАЗОН

  Подробнее

  $99 НА АМАЗОН

Загрузи больше Показывай меньше

Прежде чем начать

Само собой разумеется, что вам нужно выяснить несколько вещей, прежде чем отправиться за покупками. Тем не менее стоит повторить. Прежде всего, вы захотите установить бюджет, так как электроинструменты могут иметь самые разные цены, и, хотя вам определенно следует рассматривать дрель как инвестицию, осознание того, что вы все же, может быть в некотором роде шоком. re собирается упасть потенциально сотни на комплект.

Во-вторых, вам нужно составить перечень работ, которые вы планируете выполнять. Если вы занимаетесь такими вещами, как развешивание картин и произведений искусства (и, возможно, изготовление легкой мебели), вам не понадобится промышленная дрель, и, следовательно, вы сможете сэкономить немного денег. Однако, если вы хотите заняться столярным делом или более крупными проектами, вам, вероятно, понадобится что-то, что предлагает большую мощность, крутящий момент и т. д.

Наконец (и это очень важно), вы должны получить образование в по крайней мере, немного о характеристиках любого конкретного сверла или, по крайней мере, о показателях, по которым сверло измеряется. Это поможет вам лучше понять, какой из них вам подходит, а также может уберечь вас от случайного приобретения более надежного, чем вам нужно (и, вероятно, довольно дорогого), или от приобретения того, который недостаточно подходит для вашей работы. Вы можете проверить показатели, на которые следует обратить внимание, в следующем разделе.

Home Depot

На что обратить внимание

Аккумулятор: При выборе аккумуляторов для электродрели необходимо учитывать два основных фактора: емкость и напряжение. Емкость определяет, как долго вы можете использовать дрель между зарядками (или заменами батарей), а напряжение (возможно, более важное из двух) играет большую роль в крутящем моменте (мощности вращения) данной дрели. Для справки, более низкое напряжение (5-11 В) обычно достаточно для простых задач, таких как вкручивание шурупов в стену, тогда как более высокое напряжение (12-18 В) намного лучше для более сложных задач, таких как столярные работы. Существуют даже более высокие напряжения, чем доступные, но они, как правило, встречаются больше в коммерческих отраслях, чем в потребительских.

Крутящий момент: Как уже упоминалось, это в значительной степени определяется напряжением аккумулятора дрели. Тем не менее, по-прежнему важно понимать, какой крутящий момент потребуется дрели для адекватного выполнения домашних и домашних задач. Дрели с более высоким крутящим моментом подходят для гораздо более сложных и сложных проектов, но на самом деле иногда они могут быть слишком мощными для более простых задач (если вы когда-либо вкручивали шуруп в гипсокартон только для того, чтобы посмотреть, как шуруп крутится, крутится и выскальзывает, вы знаем, о чем говорим). Таким образом, важно знать как низкий, так и высокий крутящий момент сверл, которые вы рассматриваете.

Патрон: Тип цилиндрического зажима, это часть сверла, в которую вы вставляете сверло и определяет, насколько надежно это сверло остается на месте, а также насколько легко и удобно его закручивать. поменять. Есть два основных типа: с ключом и без ключа. Для первого требуется специальный инструмент, называемый ключом, чтобы удалить / изменить бит, и они чрезвычайно безопасны, но менее удобны, тогда как последний несколько менее безопасен, но гораздо более удобен. Все больше электрических дрелей, выпущенных за последние несколько лет, не имеют ключа, поскольку большинство людей, похоже, ценят удобство выше безопасности.

Двигатель: Как и в случае с патронами, существуют два основных типа двигателей, приводящих в действие электрические дрели: щеточные и бесщеточные. Хотя они оба работают по одному и тому же принципу, у них есть некоторые существенные различия в конструкции, производительности, долговечности и долговечности. Есть много технических различий, но вам нужно знать, что коллекторные двигатели, которые очень долгое время были стандартом, как правило, довольно недороги, надежны и часто имеют высокий коэффициент крутящего момента, но они изнашиваются быстрее и сильнее. часто требуют обслуживания. Напротив, бесщеточные двигатели стоят дороже, но служат дольше, практически не требуют обслуживания и практически никогда не перегреваются, что обеспечивает им гораздо больший срок службы, чем их щеточные аналоги.

Приспособления и принадлежности: Помимо любых других факторов (но все же важно), важно знать, какие насадки, аккумуляторы, футляры, насадки и другие принадлежности поставляются с вашей дрелью. Большинство электрических дрелей поставляются как минимум с одной битой и батареей, но некоторые из них поставляются только с самим устройством, а другие, особенно те, которые поставляются в наборах, обычно имеют более полный набор аксессуаров и насадок (хотя обычно они стоят дороже). Это, вероятно, имеет наибольшее значение, если вы сузили область поиска и пытаетесь решить, какой из вариантов лучше всего соответствует вашим потребностям.

Как мы тестировали

Сотрудники Gear Patrol

Любые тренировки лучше всего оцениваются по их темпам и выполнению различных домашних заданий по благоустройству дома. Имея это в виду, мы попросили наших тестировщиков использовать эти сверла для выполнения указанных задач — используя их для всего, от совершенно простых (сверление нескольких шурупов в гипсокартоне) до гораздо более сложных (таких как ОВК и ремонт автомобилей). Наши испытатели также уделили особое внимание их простоте использования, удобству, долговечности, долговечности, мощности/крутящему моменту, аксессуарам/насадкам и многому другому, чтобы получить полное представление об общей ценности их электродрелей.

Лучшие электродрели 2022 года

Компактная аккумуляторная дрель-шуруповерт DeWalt 20V MAX

Несмотря на свои маленькие размеры, наш испытатель обнаружил, что эта дрель-шуруповерт DeWalt по-прежнему обладает достаточной мощностью. Кроме того, они также обнаружили, что срок службы батареи лучше, чем они ожидали, и что она продолжает обеспечивать отличную производительность даже при более высоких уровнях крутящего момента. Кроме того, он легкий и сбалансированный, что делает его идеальным вариантом для работы на лестнице, а также оснащен встроенным светодиодом, который помогает проникать в более темные места. Если вам нужна только одна дрель для всех ваших домашних дел, вы не ошибетесь с этой.

Аккумуляторная дрель-шуруповерт Black+Decker 20V Max PowerConnect

Благодаря простоте эксплуатации, интуитивно понятным элементам управления, встроенному отсеку для хранения бит, приличному времени автономной работы и многому другому эта беспроводная дрель-шуруповерт Black+Decker идеально подходит для тех, у кого есть небольшие домашние задачи — от развешивания картин и полок до сборки. Мебель ИКЕА. Он не идеален (бесключевой патрон имеет дурную привычку вибрировать без рывков), но наш испытатель обнаружил, что он выполняет свою работу достаточно надежно, и они с удовольствием купят эту дрель еще раз.

Перфоратор Milwaukee FUEL

Милуоки, как известно, имеет одну из самых безупречных репутаций в мире инструментов, мощности или чего-то еще. Поэтому неудивительно, что любимая фанатами линейка FUEL попала в наш список. С невероятным максимальным крутящим моментом в 1200 дюйм-фунтов крутящего момента это может быть лучшая некоммерческая дрель, которую вы можете получить для домашних проектов (или, по крайней мере, это самый надежный вариант с высоким крутящим моментом, доступный большинству потребителей). этот ценник). Если у вас есть сложные задачи на горизонте DIY, это упражнение может быть вашим лучшим вариантом.

Комбинированный комплект аккумуляторной ударной дрели и ударного шуруповерта Makita 18V LXT

Наш тестер уже был поклонником бесщеточных дрелей и шуруповертов из-за их общей долговечности, но они были проданы еще больше, как только они получили в свои руки этот набор Makita. Хорошо сбалансированная дрель, которую легко повесить на пояс для инструментов, когда она не используется, имеет множество различных режимов и уровней для циклического переключения (что они считают простым и удобным), а ударная дрель достаточно легкая, чтобы сделать ее идеальной. для быстрых работ по дому, гаражу, мастерской и везде, где вам нужно быстрое решение.

Дрель-шуруповерт Craftsman C3 19,2 В

Испытав эту дрель Craftsman, наш испытатель обнаружил, что ее чрезвычайно просто использовать для домашних работ, таких как установка полок и сборка мебели. Они также были удивлены тем, насколько надежен аккумулятор; он держит заряд даже после нескольких месяцев без использования. Кроме того, в него встроено некоторое хранилище битов драйверов. Одна проблема: он становится немного здоровенным, когда вы подключаете аккумулятор, что может привести к некоторой усталости при выполнении трудоемких задач. В остальном эта дрель надежна.

Комплект компактной дрели Bosch 18 В

Размер может не иметь большого значения для многих при выборе дрели и/или шуруповерта. Но мы бы предположили, что экономия места и веса может иметь огромное значение, особенно если вы увлекаетесь проектами «сделай сам» и часто используете свою дрель. Этот, хотя и не совсем карманный, заметно меньше, чем некоторые из его братьев и сестер с аналогичными функциями, а это означает, что он более портативный, простой в использовании и может просто вытеснить некоторые из ваших других вариантов, если вас беспокоят громоздкие дрели.

Шон Тирман Шон Тирман — коммерческий обозреватель Gear Patrol.

9 Схемы сборки коптильни своими руками: от новичка до опытного

1,6К акции

SmokedBBQSource поддерживается читателями. Мы можем получать партнерскую комиссию без дополнительных затрат для вас i , если вы покупаете по ссылке на этой странице. Учить больше.

Самостоятельная коптильня — отличный проект для мастеров, которые любят делать своими руками и хотят получать удовольствие от осознания того, что они не просто приготовили еду, а построили коптильню, в которой она была приготовлена!

Прежде чем приступить к работе, вам нужно решить, какую коптильню вы собираетесь построить.

Чтобы помочь вам начать работу, мы составили этот список из 9 сборок коптильни своими руками.

Существует множество различных типов самодельных коптилен. Чтобы помочь вам сузить круг поиска, мы включили инструменты, которые вам понадобятся, и ссылки на пошаговые руководства по процессу сборки.

Давайте начнем.

1) Собери свою уродливую барабанную коптильню

Popular Mechanics

Уродливая барабанная коптильня настолько проста, насколько это вообще возможно. План здесь состоит в том, чтобы превратить 55-галлонную бочку для пищевых продуктов в коптильню всего за несколько часов с минимальными усилиями и без сварки.

Первое, что вам нужно сделать, это найти барабан. Вы можете купить совершенно новую бочку на 55 галлонов примерно за 150 долларов или бывшую в употреблении примерно за 20 долларов.

При покупке барабана убедитесь, что на него не нанесено эпоксидное покрытие для предотвращения ржавчины. Эпоксидная смола не будет хорошо реагировать на нагрев, и последнее, что вам нужно, это копчение мяса в ядовитых газах.

После того, как вы получите барабан, вам нужно очистить его, а затем отполировать внутреннюю часть мелкой наждачной бумагой. Остальная часть сборки так же проста, как прикрепление четырех воздухозаборников с помощью легкодоступных сантехнических материалов, создание пожарной корзины из просечно-вытяжной сетки и прикрепление ручки к крышке.

После того, как вы найдете детали и инструменты, вы сможете собрать уродливую барабанную коптильню своими руками за полдня, и, самое главное, вам не нужно ничего сваривать.

Если вам нравится идея уродливой барабанной коптильни, но у вас нет места или инструментов, необходимых для ее самостоятельной сборки, 18,5-дюймовая плита Classic Pit Barrel Cooker от компании PitBarrel Cooker станет отличной готовой к использованию альтернативой.

Необходимые основные материалы

• 55-галлонная пищевая бочка без эпоксидной смолы с крышкой
• 4 трубы с резьбой 3/4 дюйма длиной 24 дюйма
• коленчатые соединения 90 градусов с резьбой 3/4 дюйма
• 12 x 48 – дюймовый кусок просечно-вытяжной сетки
• Мелкая наждачная бумага
• Различные фитинги (см. пошаговое руководство)

Возможно, вам будет удобнее заказать набор для самостоятельного копчения барабана, подобный этому, в компании Big Popp Smokers.

Необходимые инструменты

• угловой шлифовка
• Drill
• VIES
• ДЛЯ ДЕРЕНИЯ
• Резка Таблица

Требуется

• Угол-шлифовка
• HEAD

STEP-BY-BLING

. полная разбивка этой сборки, включая исчерпывающий список всех деталей, которые вам понадобятся, и посетите сайт howtobbqright.com, чтобы получить бесплатные планы CADD в формате PDF для вашей уродливой барабанной коптильни.

У нас также есть путеводитель по лучшим барабанным коптильням, которые вы можете купить, если не любите делать что-то своими руками.

2) Коптильня для цветочных горшков своими руками

Гриль-барбекю и коптильня своими руками из цветочных горшков!

Посмотреть это видео на YouTube

Если вдруг захотелось копченостей, а коптильни нет, не паникуйте. Вы всего в одной быстрой поездке в местный садовый центр, чтобы сделать свой собственный из пары глиняных цветочных горшков.

Да, вы не ослышались.

Первое, что вам нужно сделать, это просверлить отверстия для вентиляции в глиняных горшках. Чтобы сделать это, не треснув горшок, начните с меньшего сверла и доведите до нужного размера.

Чтобы контролировать поток воздуха в кастрюле, срежьте пару винных пробок, чтобы они поместились в вентиляционных отверстиях.

Один из ваших глиняных горшков будет подставкой для угля. Поместите кирпич на дно этой кастрюли и положите небольшую решетку для барбекю поверх кирпича, чтобы удерживать угли.

Ваш лучший горшок будет тем, что удерживает дым. Обе кастрюли будут сильно нагреваться, поэтому лучше всего установить на верхнюю кастрюлю ручку с помощью простого метода, просверлив два отверстия в нижней части и установив стандартный U-образный болт.

Когда сверление и стружка пробки завершены, вы готовы к работе. Если у вас есть доступ к рулону прокладочной ленты для барбекю, вы можете использовать ее, чтобы создать лучшее уплотнение между кастрюлями, но это не конец света, если вы этого не сделаете.

Поместите разожженные угли на решетку на дне котла и добавьте замоченную щепу. Поместите еду над ней на круглую решетку для барбекю и наденьте верхнюю кастрюлю сверху, чтобы закрыть ее.

Работа выполнена!

Необходимые основные материалы

• Два глиняных цветочных плантатора
• BBQ GASKET
• U-BOLT (с гайками и шайбами)
• ВИНА
• Круглый гриль.
  • Сверление

  Пошаговое руководство

  В блоге belairdirect есть простое руководство по сборке коптильни для цветочных горшков, и вы можете посмотреть, как они строят ее в режиме реального времени на YouTube.

  3) Офсетная коптильня из старого бензобака

  Офсетная коптильня для барбекю


  Посмотрите это видео на YouTube

  Эта сборка немного сложнее, но если у вас есть навыки и оборудование, она, безусловно, требует бюджета способ получить себе компенсатора курильщика.

  Старый газгольдер, о котором идет речь, образует камеру для приготовления офсетной коптильни, а самодельная часть добавляет раму и топку.

  Слово предупреждения. В отличие от уродливого курильщика из барабана или курильщика из цветочного горшка, это сложная конструкция, требующая специальных инструментов, навыков и немало времени.

  Вам нужно будет вырезать и сварить стальные коробчатые секции, чтобы сделать раму, стальной лист, чтобы сделать топку, и стальную трубу, чтобы сделать дымоход.

  Есть также несколько достаточно сложных металлоконструкций, необходимых для соединения всех частей вместе и обеспечения отсутствия утечек и правильной циркуляции дыма в рабочей камере воздушным потоком.

  Однако, если вы человек, который любит вызовы и у вас есть мастерская, это отличный способ снова превратить старый бензобак во что-то полезное.

  Основные материалы, необходимые

  • Старый бензобак
  • Секционные ящики.

  Требуемые навыки

  • Сварка
  • Сверление
  • Использование на токарном станке
  • Сложные металлоконструкции

  Пошаговое руководство

  Вы можете увидеть полное видео о том, как коптильня такого типа создается на канале TJMake на YouTube, а гораздо большую версию создает Taste of Texas Barbecue.

  4) Коптильня для картотеки своими руками

  Коптильня для картотеки своими руками за 35 долларов!…. Broke Cooking


  Посмотреть это видео на YouTube легко, как это получается. Все, что вам нужно, это старый металлический шкаф для документов, дрель и немного свободного времени.

  Вам понадобится неокрашенный картотечный шкаф, потому что, как и в случае с уродливой коптильней, эпоксидная краска, используемая для предотвращения ржавчины, выделяет токсины при нагревании окрашенных шкафов.

  Когда у вас есть картотечный шкаф, который вы можете приобрести новым примерно за 110 долларов или бывшим в употреблении примерно за 60 долларов, вам нужно будет покрыть его термостойкой краской для барбекю.

  После этого просверлите отверстия для воздуха в верхней части шкафа и в нижней части выдвижных ящиков. Затем установите на новую коптильню два термометра сбоку, один вверху, другой посередине.

  Нижний ящик будет использоваться как топка, а в другие ящики можно поставить стандартные стойки для барбекю, чтобы хранить еду. Время сборки этого проекта около 30 минут, если что.

  Основные материалы, необходимые

  • Неокрашенный шкаф для подачи заявок
  • Стойки барбекю
  • Два температурные датчики
  • ТЕПРЕСКИ0084

    Пошаговое руководство

    Вам действительно не нужно много руководств по сверлению отверстий в шкафу для документов, но если вы хотите увидеть этот вид коптильни в действии, посмотрите это видео от Broke Yakin.

    5) Коптильня своими руками из поддонов

    Как построить коптильню из поддонов Часть 1 из 3


    Посмотреть это видео на YouTube полностью из дерева.

    Строительная часть этого проекта довольно проста.

    Вы разбираете старые деревянные поддоны, чтобы получить сырье для постройки простой конструкции надворной постройки, которую затем обшиваете прочной алюминиевой фольгой.

    Деревянные поддоны и алюминиевый экран дверцы используются для изготовления полок, на которых размещаются продукты, а дно представляет собой топку из алюминиевого оклада.

    Вы можете купить подержанные поддоны для этого проекта, также можно найти бесплатные поддоны для проектов из вторичного дерева. Если вы можете получить свои поддоны бесплатно, вы можете быстро превратить их в коптильню, достаточно большую, чтобы выкурить целую тушу животного менее чем за 100 долларов.

    Необходимые основные материалы

    • 20–30 поддонов в разобранном виде
    • 2 1/2-дюймовых шурупа
    • 1 1/4-дюймовых шурупа
    • Алюминиевая накладка
    • Гофрированная жестяная крыша) металл, неоцинкованный
    • Прочная оловянная фольга
    • Рулон алюминиевого экрана
    • Ручка (дверная)
    • Петли (3)

    Необходимые инструменты

    • Сабельная пила отдельно)
    • Дрель, желательно аккумуляторная
    • Сверла 1/8 и зенкер
    • Рулетка
    • Ножницы по металлу/жести
    • Универсальный нож
    • Пила для резки или настольная пила Защитное стекло
    0 Степлер
    0
    • Рабочие перчатки

    Необходимые навыки

    • Деревообработка
    • Сверление

    Пошаговое руководство

    на diyprojects. com.

    На сайте также есть видео из трех частей, показывающее, как это сделать в режиме реального времени.

    6) Коптильня для мусорного ведра

    Cruftbox

    Коптильня для мусорного ведра — отличный способ превратить имеющуюся в продаже электроплитку и алюминиевый мусорный бак в идеально исправную электрическую коптильню.

    Вы просто вырезаете дырку сбоку мусорного бака, чтобы изгиб от плиты куда-то девался.

    Затем вы кладете плиту на дно мусорного ведра, а сверху ящик для щепы.

    Стандартная круглая решетка для барбекю удерживает продукты в верхней части мусорного ведра, и когда дерево начинает дымиться, вы закрываете крышку.

    Вам нужно будет просверлить несколько отверстий для воздуха в крышке для улучшения циркуляции и отверстие сбоку для датчика температуры, но весь процесс займет у вас около 30 минут и будет стоить менее 50 долларов!

    Необходимые основные материалы

    • Мусорный бак с крышкой
    • Электрическая плита
    • Решетка
    • Ящик для щепы
    • Датчик температуры

    Требуется инструменты

    • Dlill с металлом битом

    Требуемые навыки

    • бурение

    Шаг-шаг Гид

  . cruftbox.com, хотя, поскольку вы просто просверливаете несколько отверстий в мусорном баке, он вам может и не понадобиться.

  7) Коптильня из дерева и шлакоблоков

  atcnick at https://www.smokingmeatforums.com/

  Если вы хотите построить что-то более надежное для копчения пищи, коптильня из дерева и шлакоблока позволит вам сделать место для курения хорошего размера. не нарушая банка.

  Конструкция этого проекта представляет собой основание из шлакоблока с деревянным коптильным шкафом наверху. Дым идет из небольшой жаровой печи, облицованной кирпичом, которая отделена от коптильного шкафа.

  Преимущество строительства коптильни из дерева и шлакоблоков заключается в том, что ее можно быстро и легко построить, а когда вы закончите, у вас будет постоянное место для курения с большим пространством. №

  Это дополнительное пространство идеально подходит для копчения целых туш, больших кусков сосисок, больших кусков ветчины или говядины, а также собственного копчения.

  Основные материалы необходимы

  • Трудовый бак W/ LID
  • Электрическая горячая пластина
  • Решение
  • Деревянный чип -коробочек
  • ТЕМПРЕМНА Дверь
  • Бетонные блоки
  • Глиняный кирпич
  • Огнеупорный кирпич
  • Огнеупорный глиняный раствор
  • Болты
  • Дверные петли
  • Дверная ручка
  • Ригельный замок
  • 2-1/2-дюймовые палубные винты
  • Деревянные винты
  • Три часа 16 калибровую стальные пластины
  • Металлическая сетка

  Необходимы

  • Woodwork
  • BrickLaying

  10 Руководство

  • . и найдите подробный отчет о том, как этот вид проекта продвигается вместе на форумах курения мяса, а также множество полезных советов от других форумчан.

    8) Бюджетная коптильня своими руками

    Бюджетная коптильня Sous Vide Как собрать коптильню


    Посмотрите это видео на YouTube

    Некоторые из самодельных коптилен из нашего списка можно быстро построить и стоить менее 50 долларов, но для самых недорогих самодельных коптилен, вот как вы можете создать один за пять минут для около 10 долларов.

    Все, что вам нужно для этой сборки, это два противня из алюминиевой фольги, несколько охлаждающих полок из нержавеющей стали, древесные гранулы, зажимы для бульдога и немного прочной алюминиевой фольги.

    Корпус коптильни состоит из двух форм для выпечки из алюминиевой фольги, расположенных одна над другой и скрепляемых зажимами-бульдогами. Внутри кастрюль находятся ваши охлаждающие стойки из нержавеющей стали, идеально подпираемые удобным кирпичом.

    Заверните древесные гранулы в фольгу, пока у вас не получится буррито с гранулами. Затем вы вырезаете отверстие для воздуха в боковой части нижнего поддона и в верхней части верхнего.

    Подожгите буррито с пеллетами паяльной лампой и поместите его в нижний противень рядом с отверстием для воздуха сбоку. Поставьте еду на стальные решетки, соедините сковороды вместе, и все готово!

    Необходимые основные материалы

    • 2 формы для выпечки из алюминиевой фольги
    • Решетка для охлаждения из нержавеющей стали или решетки для жарки
    • Bricks (optional)
    • Bulldog clips
    • Hickory pellets
    • Heavy-duty aluminum foil

    Tools needed

    • Utility knife

    Skills needed

    • None

    Step-by-step guide

    Вы можете найти краткое и простое руководство по этому простому коптильному аппарату на канале Sous Vide Everything вместе с отличным рецептом копченых бургеров.

    9) Сборка коптильни из баллона с пропаном

    Как построить коптильню из баллона с пропаном


    Посмотрите это видео на YouTube

    Это отличный пример того, как вы можете взять что-то, что обычно выбрасывается, например 100-фунтовый баллон с истекшим сроком годности, и превратить его в мастерскую большего размера. брат всегда популярной коптильни Weber Smokey Mountain

    Первое, что вам нужно сделать, это добавить немного воды в ваш баллон с пропаном через клапан. Воды не должно быть много, достаточно, чтобы она находилась внутри резервуара, где вы сверлите или режете, и предотвращала воспламенение или любой остаточный пропан.

    Просверлите отверстие в дне бака, затем заполните весь бак водой через клапан, чтобы вытеснить остатки пропана. Когда он полностью заполнится, просто дайте ему стечь.

    С помощью угловой шлифовальной машины отрежьте верхнюю часть бака с установленным на ней клапаном. Затем вам нужно будет вытянуть две двери, одну для топки и одну для мясных полок. К вырезанным секциям просто нужно будет приварить петли, а затем снова прикрепить их как двери.

    Вам нужно будет вырезать воздухозаборник на передней части дверцы топки и снять клапан в верхней части бака, заменив его дымоходом из стальной трубы.

    Решетки могут быть стандартными круглыми решетками для барбекю, если вы найдете подходящие, или они могут быть сделаны из просечно-вытяжной сетки. Затем все, что вам нужно сделать, это вырезать отверстие для датчика температуры, и все готово.

    Первоначальные строители предлагают использовать круглую металлическую пластину и большую миску с водой над дровами для защиты мяса, а также для сохранения и смягчения внутренней температуры.

    Необходимые основные материалы

    • Баллон с отработанным пропаном
    • Стальная труба
    • Расширенная металлическая сетка
    • Хинги
    • ТЕПРЕСКИЕ Устойчивые ручки
    • Датчик температуры

    Требуется

    • SPOT Welder
    • Угол Грузопак -пошаговое руководство

      У Эндрю В. есть отличное пошаговое руководство по сборке на YouTube, как превратить выброшенный баллон с пропаном в коптильню, и он даже добавляет свой рецепт ребрышек, приготовленных в самодельном устройстве.

      Подведение итогов

      Как видно из нашего списка выше, коптильня не обязательно должна быть дорогой. Вы можете сделать его из мусорного бака, цветочных горшков или даже просто алюминиевых кастрюль и некоторых канцелярских принадлежностей.

      У вас есть самодельная коптильня, которой вы хотели бы похвастаться? Может быть, вы построили один из тех, что мы перечислили, и у вас есть совет для других питмастеров? Мы будем рады, если вы расскажете нам об этом в комментариях ниже!

      Советы по системе снижения радона своими руками

      Вы ​​можете сэкономить 1000 долларов за выходные! Вот что вам нужно знать, прежде чем приступить к установке системы снижения радона своими руками.

      1 / 12

      Семейный мастер на все руки

      Сокращение содержания радона своими руками

      Если вы сдали анализ на радон и обнаружили, что у вас возникла проблема, ваш следующий вопрос, вероятно, будет «Могу ли я устранить ее самостоятельно?» Эта статья поможет вам ответить на этот вопрос. И если вы решите пойти на это, у нас есть несколько отличных советов от профессиональных установщиков, которые помогут вам это сделать. В большинстве случаев профессионалы берут около 1500 долларов за установку системы защиты от радона, но вы можете сделать это самостоятельно всего за 500 долларов на материалы. Так что, если вы достаточно сговорчивы и обладаете навыками столярного дела, сантехники и электрика, вы можете установить собственную систему за выходные и сэкономить тысячу долларов!

      2 / 12

      Francesco Scatena/Shutterstock

      Что такое радон?

      Радон — невидимый радиоактивный газ без запаха, просачивающийся из почвы в атмосферу. Это почти везде. На самом деле, вы, вероятно, вдыхаете его крошечные следы прямо сейчас. Но когда он попадает в дом и достигает высоких уровней, радон может вызвать рак легких. В вашем доме может быть высокий уровень радона, даже если он новый, а в доме вашего соседа его нет. Самые высокие уровни обычно находятся в подвалах, но радон может проникнуть и в другие части вашего дома.

      3 / 12

      Семейный мастер на все руки

      Сначала заделайте дыры и трещины

      Если уровень радона в вашем доме повышен лишь незначительно, попробуйте заделать дыры и трещины в бетонных стенах и полах и повторите попытку. В большинстве случаев герметизация не решает проблему. Но вам все равно придется запечатать, прежде чем устанавливать систему смягчения последствий, так что стоит попробовать. Герметизация обычно проста; заделайте небольшие отверстия и заполните большие зазоры расширяющейся пеной или гидравлическим цементом.

      4 / 12

      Семейный мастер на все руки

      Найдите основание

      Если вы собираетесь устанавливать трубу из ПВХ рядом со стеной подвала, просверлите тестовое отверстие в полу и нащупайте основание фундамента. Бетонные плиты обычно имеют толщину около 4 дюймов, поэтому используйте сверло для кладки, которое на пару дюймов длиннее толщины пола (наши установщики используют 12-дюймовое), чтобы увидеть, будет ли основание под стенами фундамента в путь трубы. Если вы попали в основание, попробуйте еще раз на пару дюймов дальше от стены. Вы можете залатать тестовые отверстия позже с помощью латающего цемента.

      5 / 12

      Сделайте большую дыру из нескольких маленьких

      Вам понадобится дыра в цокольном этаже немного больше, чем труба из ПВХ, чтобы дать вам пространство для маневра и облегчить удаление почвы и гравия. Вы можете арендовать большой перфоратор и буровое долото в домашнем центре. Но сэкономьте немного денег и попробуйте вместо этого этот трюк: просто вытяните 6-дюймовую. круг, где будет установлена ​​труба. Затем, используя 3/16-дюймовый. каменная кладка, просверлите несколько отверстий близко друг к другу. Теперь просто ударьте молотком по центру большого отверстия, чтобы пробить его.

      6 / 12

      Семейный мастер на все руки

      Сделать всасывающую яму

      Создание неглубокой ямы под отверстием дает радону место для сбора, прежде чем он будет всасываться в трубу. Вам нужно будет удалить несколько галлонов любого основного материала, который находится под вашей плитой. Чем плотнее почва, тем больше материала вам придется удалить, чтобы радоновый вентилятор мог выполнять свою работу. Для рыхлого гравия вам нужно удалить всего около 5 галлонов. Для более плотных почв, таких как песок, грязь или глина, планируйте удалить 15 галлонов или более. Магазинный пылесос помогает всасывать сыпучие вещи. Для более плотной почвы вам, вероятно, потребуется выполнить комбинацию ручного копания и уборки пылесосом.

      7 / 12

      Семейный мастер на все руки

      Сухая подгонка всех трубопроводов

      Выполнение «сухой подгонки» перед склеиванием труб и фитингов из ПВХ гарантирует, что после нанесения клея все будет правильно совмещено. После того, как вы приступите к склеиванию, у вас есть всего несколько секунд, чтобы сдвинуть и скрутить все вместе, прежде чем они навсегда срастутся.

      8 / 12

      Семейный мастер на все руки

      Установка противопожарных колец в гаражах

      Если часть трубопровода для радона проходит через гараж, то необходимо установить противопожарные муфты (также называемые противопожарными барьерами) везде, где труба проходит через готовую стену или потолок. Хомуты герметизируют трубу, предотвращая или, по крайней мере, замедляя распространение огня на другие части дома. Вы можете купить противопожарные ошейники за 40-50 долларов в Интернете.

      9 / 12

      Выход через краевую балку

      Если вы собираетесь прокладывать трубу непосредственно снаружи из подвала или через пристроенный гараж, вам необходимо вырезать красивое чистое отверстие в краевой балке. Кольцевая пила (от 25 до 40 долларов в домашних центрах) — идеальный инструмент для этой работы. Купите самый дешевый из тех, что сможете найти, так как вы, вероятно, будете использовать его всего один или два раза в жизни. Установщики, с которыми мы работали, использовали кольцевую пилу диаметром 4-1/2 дюйма, которая соответствует внешнему диаметру 4-дюймовой пилы. Труба из ПВХ, обеспечивающая очень плотное прилегание. Сначала просверлите установочное отверстие внутри подвала, затем используйте кольцевую пилу, чтобы вырезать отверстие снаружи.

      10 / 12

      Уплотнение вокруг трубы с помощью герметика для ремонта

      После того, как вы установили всю трубу, заполните зазор между трубой и бетоном стержнем из пенопласта и нанесите быстросхватывающийся герметик для ремонта бетона. Залейте цемент заподлицо с верхней частью бетонного пола.

      11 / 12

      Семейный мастер на все руки

      Установка манометра

      Радоновые вентиляторы не работают вечно (обычно от 7 до 10 лет), поэтому вам необходимо устройство предупреждения, которое сообщит вам, когда он перестанет работать. Одним из вариантов является заполненный жидкостью манометр (от 10 до 30 долларов в Интернете), установленный на трубе из ПВХ. Когда уровень жидкости падает, система не работает. Еще одним вариантом являются электронные мониторы, измеряющие содержание радона в воздухе. Детектор радона с сиреной безопасности, например, подает сигнал тревоги, когда уровень радона становится опасным (130 долларов в Интернете).

      12 / 12

      Проведите еще один тест на радон

      После установки радоновой системы проведите еще один тест. Если этот тест показывает, что у вас по-прежнему высокий уровень радона, обратитесь в компанию, у которой вы купили вентилятор. Скорее всего, вам потребуется установить более мощный вентилятор. Но в некоторых случаях решением является вторая точка всасывания (где труба входит в пол).

      Первоначально опубликовано: 29 ноября 2019 г.

      DrillYourownwell.com

      85 веб-страниц и 52 видеоролика полностью посвящены
      тому, как помочь вам пробурить собственную скважину

      Вы можете самостоятельно пробурить неглубокую скважину, используя ПВХ и бытовые шланги для воды. Это дешевый и эффективный способ вырыть собственный мелководный колодец. Бурение скважин на воду предназначено не только для профессионалов с огромными коммерческими буровыми установками. Самостоятельно копать колодец интересно и весело.

      Описанные здесь методы бурения скважин на воду хорошо работают при копании/бурении через грязь и глину, включая очень твердую глину. Они не будут работать, если вам нужно просверлить скалу, но если местность, в которой вы живете, плоская или относительно плоская, определенно стоит попробовать. Многие люди думают, что они должны выкопать или пробурить скважину в водоносный горизонт. Для ирригации и полива газона нет необходимости достигать водоносного горизонта. Бурить нужно только под стоячим уровнем воды. Вполне вероятно, что вы сможете пробурить собственную скважину. С использованием этого метода бурения скважин было пробурено много успешных скважин. Это дешево. Вы можете ожидать, что «буровая» часть проекта будет стоить около 200 долларов.

      ВЫ МОЖЕТЕ БУРИТЬ СВОЮ СКВАЖИНУ

      На этих страницах техника «бурение скважины на воду своими руками» называется бурением скважины, но многие называют эту технику «промывкой» или «промывкой» скважины. Это чем-то похоже на метод вращающегося долота, который большинство реальных бурильщиков скважин на воду используют для бурения скважин на воду.

      Техника «сделай сам» заключается в том, что вода закачивается в центр трубы из ПВХ сортамента 40, используемой как бурильная штанга и буровое долото. На нижнем конце трубы из ПВХ делается «сверло» путем врезания зубьев в конец трубы из ПВХ. Труба вращается вперед и назад по мере того, как труба из ПВХ медленно погружается в землю, в то время как шлам выносится на поверхность восходящим потоком воды в кольцевом пространстве вокруг трубы. Если вы хотите выкопать собственный колодец, попробуйте эту технику.

      Установка колодца и насоса может сэкономить много денег, особенно если вы сейчас платите местным коммунальным службам за поливную воду. Вы, наверное, замечали, что просто полив газона может обойтись дорого. Вы можете тратить меньше денег на полив газона. На самом деле, вы можете почти не тратить деньги на полив газона. Он отлично подходит и для садоводов.

      Если вы впервые посещаете сайт, вы, вероятно, захотите начать со страниц «Предыстория» или «Основные этапы бурения скважин». Основная часть участка посвящена бурению скважин на воду с использованием всего двух шлангов для бурового раствора. Недорогой ПВХ используется для изготовления бурильной трубы, бурового долота и экрана скважины. Этот метод бурения скважин на воду своими руками очень дешев, и с его помощью было построено много успешных неглубоких скважин.

      При бурении колодца вручную может быть очень полезно хотя бы ознакомиться с методами, которыми пользуются настоящие бурильщики колодцев — с большими мощными грузовиками и огромными резервуарами для воды. То, что мы делаем, очень похоже, почти идентично. Мы не можем копать ямы столь же широко или глубоко, но это тот же самый процесс. Местная компания по бурению скважин любезно разрешила мне заснять их процесс. Проверьте это на «Real Well Drilling».

      Существует несколько усовершенствований базовой техники бурения скважин своими руками. Чтобы сделать эту технику еще более эффективной, вы можете использовать методы, описанные на страницах «Бурение на большую глубину с помощью БЕНТОНИТА» и «Бурение на 10 футов глубже». Кроме того, переход на сверло по металлу сделает ваше бурение более продуктивным. Все эти методы были присланы пользователями сайта и обнаружены во время бурения скважин.

      Гравийный фильтр может увеличить дебит скважины, поэтому на нем есть секция. Я не рекомендую вам включать гравийный фильтр в вашу первую скважину, но после того, как вы освоите эту технику, вы, вероятно, захотите просмотреть страницы, посвященные гравийным фильтрам.

      Не покупайте насос, не прочитав эту страницу: Какой насос? Вам нужен насос для неглубокой скважины, также известный как всасывающий насос. Насосы для бассейнов и другие типы перекачивающих насосов не будут работать.

      В разделе «Видео» вы найдете видеоролики, демонстрирующие методы, используемые во всем мире. Некоторые из этих методов, такие как баптистский метод, требуют очень небольшого количества бурового раствора и использовались веками.

      Нам посчастливилось получить некоторую информацию от Боба Табора, настоящего бурильщика скважин, всю свою жизнь бурившего скважины. Убедитесь в этом и ознакомьтесь со страницей «Совет от НАСТОЯЩЕГО бурильщика».

      Билл Гранейд из Тампы, Флорида, разработал очень похожую технику бурения скважин на воду своими руками. Он имел бешеный успех. Билл помог своим соседям пробурить кучу скважин, его протоколы могут быть вам полезны. Посмотрите в разделе «Другой домашний бурильщик».

      Несколько пользователей этого сайта любезно прислали фотографии и информацию о скважинах, которые они пробурили. Ознакомьтесь с разделом «Истории успеха» в меню. Например, одна из наших недавних историй успеха, Стив в Южном Джерси, интересна. Стиву нужен был способ поливать его ферму с рождественскими елками, и он успешно пробурил собственную скважину. Очень впечатляющее усилие! Мы даже получили замечательное электронное письмо от Грега из Австралии о его успешной скважине.

      Для буровиков, заинтересованных в переходе на следующий уровень: обязательно ознакомьтесь со страницей, посвященной бурению с буровым насосом. Это абсолютно правильный путь, если вы можете купить или одолжить буровой насос (иногда называемый мусорным насосом). Это стоит больше, чем метод с двумя шлангами, но все же намного дешевле, чем наем бурильщика.

      В разделе «Вопросы и ответы» я размещаю самые распространенные вопросы, которые получаю. Я надеюсь, что это поможет вам. Есть также разделы «Источник поставок», «Руководства по бурению скважин», а также «Ссылки по бурению скважин».

      Пробуренные промышленным способом скважины на воду, как правило, очень дороги. Эта техника бурения скважин своими руками очень дешевая. Это почти наверняка сработает, если вы живете недалеко от побережья, и, скорее всего, сработает, если вы живете на равнинной внутренней территории. Это отлично подходит для экономии денег на поливе газона и орошении сада.

      Как я упоминал в видео, самое интересное, с чем я столкнулся при размещении этого веб-сайта, — это усовершенствования и улучшения, которые представили ВЫ, зрители и пользователи этого сайта. Я придумал несколько улучшений комплекта для скважин Brady на раннем этапе, и мне удалось пробурить функциональную скважину после нескольких попыток, поэтому я разместил сайт. А потом – 9Пользователи 0098 начали писать мне и показывать то, что они обнаружили!   На данный момент я могу с уверенностью сказать, что большинство представленных здесь техник не принадлежат мне. Они являются вашими! Я надеюсь, что они помогут вам. Я надеюсь, что если вы обнаружите улучшение или усовершенствование, вы отправите его мне, чтобы я мог опубликовать его для использования другими.

      Ниже представлено видео, представленное одним из пользователей этого сайта. Пожалуйста, взгляните на самодельную скважину на воду, пробуренную Трэвисом из Мобила, Алабама. Трэвис использовал 10-футовый 1,25-дюймовый скважинный экран. Поздравляю, Трэвис!

      Ссылки в меню подробно описывают шаги. Вы можете выбрать, какие темы просмотреть, щелкнув пункты меню или, если вы хотите быть уверенным и попасть на каждую страницу, просто нажмите ссылку «Далее:» внизу каждой страницы.

      Далее: Фон

      Выкопайте собственную скважину для воды

      Обеспечьте свою собственность постоянным автономным источником воды и сэкономьте кучу денег, пробурив собственную скважину.

      Ручное бурение скважины — это большой труд, но его можно выполнить с помощью подходящего оборудования. Независимо от того, хотите ли вы пробурить неглубокую или глубокую скважину, этот навык идеально подходит для тех, кто ищет уверенности в себе.

      Выкопайте собственный колодец

      Скважины обычно бурятся на частных землях, где нет городской или сельской воды. Для предоставления этой услуги можно нанять лицензированного специалиста, но вы можете рассчитывать на то, что потратите несколько тысяч долларов. Если вы хотите сэкономить деньги, вы можете сделать это самостоятельно, но прежде чем начать, вам необходимо изучить местные правила.

      В каждом штате или округе будет свой собственный список требований и правил. Их можно найти в Интернете или в здании окружного суда. Спрашивая об этих правилах, обязательно объясните, что вы будете бурить скважину самостоятельно и на своей земле.

      Как только вы получите зеленый свет для движения вперед, пришло время узнать больше о вашей земле. Обратитесь в окружное управление сельского хозяйства, чтобы узнать, какой у вас тип почвы. Это может быть песок, глина, камень или их комбинация.

      В местном суде также могут быть журналы бурения скважин от профессиональных бурильщиков. К ним относятся такие вещи, как время, когда они впервые попали в воду, с каким типом почвы они столкнулись и насколько глубоко они пробурили скважину. Это может быть полезной информацией, но помните, что все свойства разные. Самым первым шагом может быть определение глубины сверления.

      Где сверлить

      В большинстве североамериканских поместий вода обычно присутствует везде, где бы вы ни копали, хотя в некоторых местах эта глубина будет больше, чем в других.

      При выборе места для колодца следует учитывать следующее: удобство, источник питания и местоположение. Очень важно, чтобы колодец находился выше любой септической системы или стока коровника.

      Последнее, что нужно сделать перед бурением, это связаться с коммунальными службами, чтобы убедиться, что вы не задели подземные трубы или линии. Иногда эту информацию можно найти на исходном земельном участке, но всегда полезно перепроверить.

      Неглубокое бурение

      Бурение неглубокой скважины — довольно простая задача, опускаясь примерно на 25 футов или около того, когда вы попадаете в первую воду (по крайней мере, в моем местоположении). Скважину такого типа можно пробурить за выходные вручную с помощью выдвижного шнека общего назначения.

      Этот тип колодца можно обсадить ручным насосом и использовать для орошения. Это будет скорее аварийная установка, которая также может обеспечить потребности в воде в домике выходного дня в сельской местности.

      Неглубокие колодцы с трудом справляются со средним расходом воды. Подсчитано, что каждый человек использует от 80 до 100 галлонов воды в день. Представьте себе хранение 20 5-галлонных кувшинов в день на человека.

      Большая часть используемой нами воды приходится на смыв туалетов и купание. Если умножить это на семью из четырех человек, легко понять, что вам понадобится более глубокий колодец, чтобы не отставать от спроса.

      Профессиональные копатели колодцев часто рекомендуют глубину 200 футов и более, но помните, что на протяжении сотен лет каждый колодец в этой стране копался вручную, и именно так люди выживали.

      Также помните, что лицензированным бурильщикам платят по футам, поэтому иногда они бурят дальше, чем нужно. Итак, если вы решите сдать его в аренду, проведите исследование и обязательно запишите, где в вашем районе обычно попадает первая вода. И имейте в виду, что первая вода может быть не самой лучшей, может высохнуть через несколько лет или не справиться со спросом; все эти вещи нужно учитывать.

      Глубокое сверление пневматической дрелью

      Пневматическая дрель похожа на гигантскую взбивалку, приводимую в движение сжатым воздухом. Этот инструмент может пробурить 200-футовую скважину за несколько дней или недель, в зависимости от типа почвы, и его можно приобрести в Интернете.

      Помимо дрели, вам также понадобится очень мощный воздушный компрессор для работы оборудования. Они могут стоить в два-три раза больше, чем дрель. Несколько способов снизить затраты включают покупку подержанного компрессора или покупку нового, а затем, после завершения проекта, продажу почти нового оборудования на несколько сотен долларов меньше, чем вы заплатили.

      Вы можете выбирать между газовыми, дизельными или электрическими компрессорами. Электрический компрессор обойдется вам дешевле и будет более надежным. Мы выбрали компрессор, работающий на газе, потому что наш проект скважины находился в нескольких милях от дома.

      Подождите, чтобы запланировать перерыв в работе для бурения, пока все оборудование не будет доставлено и все не будет настроено и работает правильно.

      Установка для сверления

      Список поставок для 100-футовой скважины

      • Набор пневматических сверл
      • Воздушный компрессор
      • От 150 до 200 футов 3/8-дюймового воздушного шланга и соединителей (подключаются вместе с резьбовыми соединителями, а не быстроразъемными соединениями)
      • Автоматическая встроенная масленка или лубрикатор
      • 1 литр масла для пневматических инструментов
      • 160 футов 1-дюймовой трубы из ПВХ, график 40
      • 300 футов веревки
      • Бочка на 55 галлонов с открытым концом
      • 2 рулона высококачественной клейкой ленты
      • 700 фунтов мелкого гравия
      • Волшебный маркер
      • Рулетка
      • 100 футов трубы SDR 35, сортамент 20, диаметр 4 дюйма
      • 5 футов 8-дюймовой трубы из ПВХ
      • 10 футов 2-дюймовой трубы из ПВХ
      • 80 фунтов бетонной смеси

      Это подводит нас к установке дрели. Это потребует дня планирования до начала бурения. В большинстве магазинов товаров для дома есть почти все, что вам нужно.

      Шаг 1: После покупки необходимых расходных материалов и выбора места бурения начните копать основную скважину с помощью шнека или копателя. Выкопайте около 4 или 5 футов. Затем, если необходимо, обрежьте 8-дюймовый ПВХ, чтобы он соответствовал отверстию, позволяя 4 дюймам торчать над землей. На стороне трубы из ПВХ, выровненной с отстойником (см. Шаг 2), просверлите достаточно большое отверстие, чтобы вставить 2-дюймовую соединительную трубу из ПВХ.

      Шаг 2: Выкопайте неглубокий пруд-отстойник в 10 футах за колодцем, не менее 4 футов в поперечнике. Затем выкопайте неглубокую 8-дюймовую канаву, соединяющую пруд с колодцем. Соедините эти пространства 2-дюймовой трубой из ПВХ и крышкой. Эта труба будет перекачивать чистую воду из пруда в скважину. Отверстие трубы в пруду необходимо закрыть сеткой, чтобы мусор не попадал обратно в колодец.

      Шаг 3: Вставьте 55-галлонную бочку на краю пруда, закрепите кольями и поверните отверстие к колодцу. Барабан набирает воду из колодца и сливается в пруд, где чистая вода будет течь из трубы обратно в колодец.

      Шаг 4: Прикрепите 1-дюймовую трубу из ПВХ к пневматической дрели с помощью клея для ПВХ и закрепите клейкой лентой для предотвращения утечек. Используйте маркер через каждые 5-10 футов, чтобы отслеживать, насколько глубоко вы пробурили скважину. Опустите другой конец прикрепленной трубы из ПВХ в бочку на 55 галлонов. Во время работы буровой установки буровой раствор и вода попадают в трубу через небольшие отверстия над буровой установкой и выталкиваются сжатым воздухом, проходя по трубе в барабан и отстойник, чтобы вернуться обратно в скважину.

      Шаг 5: Воздушный компрессор необходимо настроить и подключить к дрели. Используйте клейкую ленту, чтобы прикрепить воздушный шланг к трубе из ПВХ, чтобы он не мешал во время сверления.

      Примечание: В зависимости от типа почвы вам может не понадобиться 8-дюймовый ПВХ. Наша почва, например, состоит из твердой глины и достаточно устойчива, чтобы отверстие не обрушилось без трубы.

      Сверление

      Бурение скважины с помощью этого инструмента может занять от 15 часов до нескольких недель в зависимости от типа почвы, поэтому убедитесь, что стул под рукой, и вы работаете как минимум с тремя людьми. Один для работы компрессора, другой для бурения, а третий для перерывов.

      Никогда не отключайте подачу воздуха к дрели, когда дрель находится под водой. Если это произойдет, вам придется прекратить сверление и очистить двигатель перед повторным запуском. Это может занять время и задержать прогресс, поэтому важно, чтобы ваша буровая бригада понимала процесс от начала до конца.

      Начните с заполнения скважины водой. Включите сверло перед вставкой, а затем начните сверление. Долото будет бурить все типы грунта, но при попадании в глину или скалу процесс будет замедляться. Не расстраивайтесь, просто продолжайте бурить, и, прежде чем вы это заметите, первая вода попадет внутрь.

      Перемещайте сеялку вверх, вниз и из стороны в сторону, так как это поможет сеялке проникнуть в почву. Движение должно быть постоянным, но не резким; дрель сделает свое дело. Когда вы достигнете точки, когда вам нужно добавить больше трубы, вытащите работающую буровую установку из отверстия и, как только она выйдет из воды, выключите давление воздуха. По мере добавления трубы закрепляйте каждое добавление клеем для ПВХ.

      Добавьте следующие несколько футов трубы и начните заново. Как только желаемая глубина достигнута, пора обсаживать скважину. Обсадная труба заключается в том, чтобы вставить трубу SDR 35 и закрепить ее мелким гравием и бетоном. Для этого просверлите отверстие в обеих боковых стенках первого куска трубы на расстоянии 2–3 дюймов от дна, чтобы можно было прикрепить веревку, чтобы опустить трубу в колодец. Когда верхняя часть трубы будет ровной с землей, нанесите клей ПВХ и прикрепите следующий кусок трубы. Дайте высохнуть в течение 15 минут, а затем продолжайте опускаться и добавляйте кусочки по мере продвижения, чтобы достичь глубины колодца. Последний кусок трубы будет отрезан примерно на 3 фута над уровнем земли и заглушен.

      Насыпьте мелкий гравий между корпусом и грунтом. Далее замешиваем бетон и заливаем между грунтом и обшивкой. Это предотвратит загрязнение колодца стоками. После того, как это будет завершено, и вы добавили скважинный насос, вам нужно запустить скважину в течение нескольких дней, пока вода не станет чистой, и всегда полезно проверить воду, прежде чем использовать ее для питья.

      Бурение скважины может быть долгим процессом, но если вы можете сэкономить деньги и одновременно освоить новый навык, почему бы не попробовать? Нужно вернуться к основам и сделать больше для себя.

      Связанный: От колодцев до рек, ознакомьтесь с этими вариантами подачи воды в автономную усадьбу.

      ---

      Кэрол Уэст — писатель-фрилансер, фотограф, автор и основательница блога Garden Up Green. Она живет в сельской местности на севере Техаса со своим мужем Робертом. Они живут мирной жизнью, проводя большую часть своего времени, создавая перепелиную рощу, крошечную усадьбу.

      10 лучших инструментов, необходимых для начала работы с проектами «сделай сам»

      Дом своими руками

      Yara Smith2 ноября 2020 г.

      0 2 159 5 минут чтения

      Вы можете спросить себя, что такое проект «сделай сам». Для тех, кто хочет сделать все сам, проекты DIY действительно интересны. DIY означает «сделай сам» и обычно означает, что вместо того, чтобы нанимать подрядчика для выполнения работы, вы делаете это сами . В настоящее время Интернет заполнен видеороликами и учебными пособиями для выполнения широкого спектра проектов по созданию и улучшению. Но почти все они требуют специальных инструментов. В этой статье мы поговорим о необходимых инструментах для начала работы с проектами «сделай сам».

      Первая остановка, ручные инструменты!

      Ручные инструменты

      Ручные инструменты — это основные инструменты, которые вы должны иметь в своем доме, даже если вы не собираетесь много заниматься своими руками. Чтобы иметь полный и готовый к использованию набор инструментов как для самостоятельной работы, так и для мелкого домашнего ремонта, вам потребуется следующее:

      Резак

      Резак или универсальный нож — это инструмент, используемый для самостоятельной резки различных материалов. . Эти инструменты «сделай сам» являются одним из наиболее часто используемых инструментов во многих проектах. С их помощью можно резать бумагу, картон, пластик и многие другие материалы. Наиболее выгодным моментом этих ручных инструментов является то, что их лезвия сменные, и вы можете легко заменить лезвие, когда оно изнашивается. Самое главное, на что нужно обратить внимание, это насколько надежно лезвие находится внутри резака. В некоторых дешевых и некачественных резаках лезвие не плотно прилегает к ножу, что небезопасно в использовании.

      Отвертка

      Отвертки  – это не просто инструменты для самостоятельного изготовления. Если вы имеете привычку покупать мебель в ИКЕА, то знаете, что собрать ее без отвертки невозможно. Почти все в вашем доме крепится друг к другу с помощью винтов. Итак, когда вы хотите их починить, вам нужна отвертка, чтобы выкрутить винты и после ремонта вернуть их в исходное положение. Наиболее распространенными типами винтов являются винты с плоской и крестообразной головкой. Таким образом, вы должны иметь эти два типа отверток в своем наборе инструментов. Вы можете встретить другие типы винтов в своем путешествии своими руками, но по сравнению с этими двумя они встречаются редко. При покупке отвертки обратите внимание на то, как она ощущается в ваших руках. Потому что постоянная работа с неудобной отверткой может привести к повреждениям в будущем.

      Статья по теме : История отверток

      Молоток

      Гвоздь бесполезен без молотка. Конечно, можно использовать один из ваших ботинок, чтобы забить гвоздь в стену, но это будет не так эффективно. И есть возможность испортить обувь! Забивание гвоздей — не единственная работа, которую может выполнять молоток. В любой задаче, требующей удара, молоток может иметь большое значение! Выбирая молоток для самодельных работ, убедитесь, что у него гладкая головка и изогнутая лапка. Гладкая головка предназначена для забивания молотком, а лапка — для извлечения гвоздей из заготовки. Взгляните на коллекцию молотков Ronix.

      Разводной гаечный ключ

      Следующим обязательным инструментом для самостоятельной сборки является разводной гаечный ключ. Эти ключи представляют собой универсальные ручные инструменты, которые можно использовать для затягивания или ослабления болтов. Поскольку вы можете регулировать их губки, вы можете использовать их с широким спектром болтов и гаек. Хороший разводной ключ изготовлен из прочного материала и имеет прочные губки. Разводные ключи Ronix отличаются высокой прочностью и изготовлены из лучших в отрасли сплавов.

      Связанная статья : История гаечного ключа

      Ручная пила

      Для резки более твердых и толстых заготовок одной фрезы недостаточно. Вам нужна ручная пила. Существуют различные ручные пилы для резки различных материалов. Если вы хотите больше работать с деревом, то вам нужна ручная пила по дереву. Но если ваши проекты DIY связаны с металлическими предметами, то ручная пила по металлу будет вам полезна. Ronix  предлагает широкий ассортимент ручных пил, и вы можете выбрать ту, которая больше всего соответствует вашим потребностям.

      Сантиметровая лента

      Рулетка незаменима в каждом доме. Хорошая измерительная лента имеет лезвие с нейлоновым покрытием, что обеспечивает ее долговечность. Он также имеет прочный корпус для защиты инструмента от падения любого вида удара. Если вам нужна высококачественная, прочная и надежная измерительная лента, обратите внимание на измерительные ленты Ronix.

      Теперь, когда мы рассмотрели необходимые ручные инструменты, давайте обсудим более продвинутые инструменты; мощные инструменты своими руками!

      Статья по теме: История измерения и точности

      Электроинструменты

      Электроинструменты  обладают большей прочностью, скоростью и точностью по сравнению с их ручными аналогами. Вот почему они широко популярны среди заядлых мастеров по всему миру. Вот основные инструменты DIY, которые вам понадобятся, чтобы начать свои проекты DIY.

      Дрель

      Один из самых практичных и полезных инструментов для самостоятельной работы, которым может владеть каждый, — это электрическая дрель . Вы можете использовать дрель, чтобы делать отверстия в различных материалах, таких как дерево, металл и даже бетон, если ваша дрель имеет функцию удара. Более того, если ваша дрель оснащена функцией прямого/обратного хода, вы даже можете использовать ее для завинчивания и отвинчивания. Хорошая дрель удобно лежит в руках и имеет эргономичный дизайн. Когда вы покупаете дрель для проектов «сделай сам», не забудьте также взять несколько сверл; потому что часть, которая на самом деле выполняет сверление, — это само сверло, а дрель без сверла бесполезна. Сверла бывают разных форм и размеров. В зависимости от материалов, с которыми вы собираетесь работать, вы можете выбрать подходящие сверла. Например, если вы хотите сделать большие отверстия в дереве, вам следует купить плоскую фрезу. Ознакомьтесь с широким ассортиментом дрелей Ronix, чтобы найти то, что подходит именно вам!

      Угловая шлифовальная машина

      Угловая шлифовальная машина широко используется как в промышленности, так и в качестве домашнего инструмента. Угловая шлифовальная машина с правильными дисками и колесами помогает резать металлические заготовки, выравнивать поверхности и удалять лишний материал. Отличная и мощная угловая шлифовальная машина может ускорить выполнение ваших задач, помочь вам сэкономить много энергии и усилий. Если вы собираетесь купить угловую шлифовальную машину, обратите внимание на диаметр ее круга. Обычно эти электроинструменты с диаметром колеса 115 мм представляют собой мини-угловые шлифовальные машины и менее мощные, чем те, которые имеют диаметр колеса 180 мм. И помните, вам нужно покупать разные колеса, если вы хотите делать с ними разные приложения

      Механизмы безопасности

      Иногда работа с ручными и электроинструментами становится опасной. Чтобы снизить вероятность получения травмы, есть некоторые защитные приспособления, которые вы должны иметь и использовать во время своих проектов «сделай сам».

      Защитные очки

      При резке, шлифовке и даже ударе молотком мелкие кусочки материала могут разлетаться.
