ZERMA Size Reduction machinery overview
Переработка полимерных отходов требует современного технологичного оборудования и компетентности. Опираясь на многолетний опыт в проектировании и создании измельчительной техники, компания Zerma предлагает широкий выбор дробильного оборудования для решения любых задач. Дробилки могут быть использованы как для первичного измельчения, как самостоятельные машины, так и для вторичного измельчения материалов после шредера.
узнать больше
Для расширения диапазона возможностей в переработке, в дополнение к дробилкам и мельницам, ZERMA предоставляет серию одновальных шредеров.
Благодаря универсальной конструкции машины обеспечивают высокий результат в полимерной и деревоперерабатывающей промышленности.
- Прочная стальная конструкция
- Высокий крутящий момент при низком числе оборотов
узнать больше
ZERMA предлагает следующие серии машин:
ZCS — Гибрид шредер / дробилка
Серия ZCS объединяет шредер и дробилку в одной компактной системе.
Шредер оснащен ротором типа Е диаметром 400 мм, приводимыми в движение редуктором с высоким крутящим моментом.
Нижняя часть системы состоит из 3-х лопастного ротора дробилки серии GST.
Шредер и дробилка идеально сочетаются с помощью передовой электронной системы управления и обеспечивают бесперебойную и надежную работу.
PM — дисковые мельницы
Одной из основных областей применения серии PM является финальное измельчение ПВХ в трубной и профильной промышленности.
Мельницы PM комбинируются со шредерами и дробилками в трехступенчатую линию для создания сбалансированной и эффективной системы переработки.

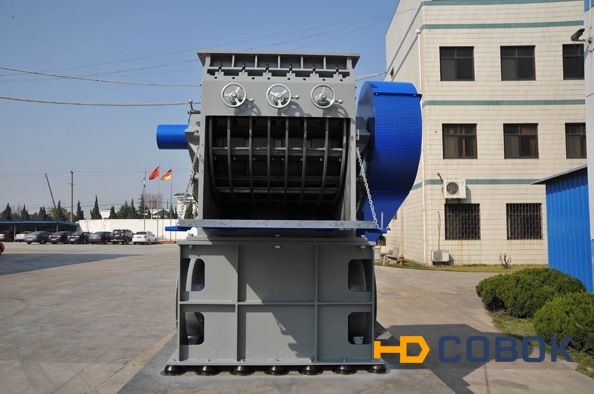

ZHM — Молотковые дробилки
Молотковые дробилки ZERMA предназначены для материалов, с высокой степенью загрязнения. Общие области применения — строительные и электронные отходы.
ZTTS — шредеры для автомобильных покрышек
Одновальные шредеры ZTS и ZTTS были разработаны для переработки целых или предварительно измельченных крупногабаритных покрышек.
Усовершенствованная конструкция и регулируемый интервал между ножами обеспечивает оптимальное разделение резиновых и стальных фракций при измельчении до размеров 20 мм
узнать больше
Оптимальные комплектующие, дополняющие модельный ряд ZERMA
узнать больше
Большой запас готовых деталей гарантирует быструю обработку входящих заказов.
узнать больше
Granulators / Machinery — Size Reduction Technology from ZERMA
ZERMA granulators — a cut above
Переработка полимерных отходов требует современного технологичного
оборудования и компетентности.
- GSL
- Низкоскоростные дробилки для переработки промышленного брака, устанавливаемые рядом с машинами
- GSC
- Компактные дробилки с шумоизоляцией
- GSE
- Идентичны ряду GSC но без шумоизоляции
- GST
- Дробилки со звукоизолирующей камерой, бункером, тангенциальной подачей материала
- GSH
- Универсальные дробилки, отвечающие самым высоким требованиям, используются для первичного измельчения или для вторичного измельчения материалов после шредера
- GSP
- Дробилки для длинных труб и профилей.
Преимущества::
- Однородная консистенция конечного продукта
- Низкое содержание пыли
- Хорошая шумоизоляция
- Незначительное выделение тепла
- Экономия места и простота обслуживания
Низкая скорость –
высокий результат
Низкоскоростные дробилки серии GSL используются для измельчения отходов и
отбракованных продуктов в полимерной промышленности.
Модели серии GSL работают с низкой скоростью вращения ротора, благодаря чему
отличаются низким уровнем шума и пыли в процессе дробления.
Ротор снабжён специальными легкозатачиваемыми ножами, не требующими последующей
дополнительной регулировки.
Доступны различные варианты загрузочного бункера, позволяющие интегрировать
дробилку с большинством типов литьевых машин.
- Мотор с клиноременным или редукторным приводом
- Специальная конструкция ротора и режущих ножей
- Облегчённый доступ для проведения технического осмотра
- Различные варианты загрузочного бункера и опорной рамы
Тех. спецификация GSL 180
Тех. спецификация GSL 300
GSL галерея
Серия GSL 180
Серия GSL 200
Перевозка GSL
Перевозка GSL
Ротор серии GSL
В зависимости от задачи дробилки серии GSE комплектуются роторами различного
диаметра и ширины. Цельносварная рабочая камера в сочетании с V-образной
конструкцией ротора гарантирует надежность в работе и универсальное применение.
Оптимальная конструкция корпуса обеспечивает легкий и быстрый доступ для
обслуживания и очистки машины.
- Регулировка ножей вне дробилки
- Мобильность и компактность модели
- Различные варианты ротора
- Легкий доступ к рабочей камере
- Сильная тангенциальная подача
Тех. спецификация GSE 300
Тех. спецификация GSE 500
Тех. спецификация GSE 700
GSE галерея
Серия GSE 300
Серия GSE 500
Серия GSE 700
Ротор F-типа
Съемный отсос
Ротор с пятью лезвиями
Легкий доступ
Звукоизоляционный корпус серии компактных дробилок GSC обеспечивает минимальный
уровень шума при работе. Возможны различные варианты комплектации с роторами
шириной от 300 мм до 1400 мм и диаметром 300 мм. Цельносварная рабочая камера в
сочетании с V-образной конструкцией ротора гарантирует надежность в работе и
универсальное применение.
- Прочная, компактная конструкция
- Различные варианты ротора
- Шумоподавляющий корпус
- Регулировка ножей вне дробилки
- Встроенное распределительное устройство
Тех. спецификация GSC 300
Тех. спецификация GSC 500
Тех. спецификация GSC 700
GSC галерея
GSC 300
GSC 500
GSC 700
Ротор типа F
Система управления
Гидравлическая система
Встроенная панель управления
Привод
Легкий доступ
Компактные дробилки серии GST в первую очередь предназначены для работы в области полимерной промышленности для переработки объемных материалов, таких как бутылки, канистры, ящики, отходы литейного производства.
Машины можно загружать вручную или небольшой конвейерной лентой. Компактность и низкий уровень шума при работе делают их идеальными для применения в помещении.
-
Мобильность и компактность модели
- Звукоизоляционные камера и загрузочный бункер
- Оптимальная подача материала благодаря тангенциальной геометрии корпуса
- Регулировка ножей вне дробилки
- Большая поверхность фильтрующего сита
Тех. спецификация GST
GST галерея
Основные продукты переработки
Тангентальная загрузочная камера
Большая площадь сита
Машины серии GSH 350 и 500 комплектуются роторами шириной от 500 мм до 1000 мм и
диаметром 350 и 500 мм соответственно. Сварная конструкция из высокопрочной тяжелой
стали отвечает самым высоким требованиям и обеспечивает универсальное
использование.
Широкий ассортимент роторов и загрузочных бункеров позволяет подстроить дробилки
этой серии практически под все способы применения в полимерной промышленности.
Машины могут быть использованы для первичного или вторичного измельчения материалов после шредера.
- Отходы в процессах литья пластмасс
- Оконные профили
- Волокна
- Лом цветных металлов
- Медные и алюминиевые провода
Тех. спецификация GSH
GSH 350 / 500 галерея
Внешние подшипники ротора
Дробилка серии GSH 500/600
Отклоняющий клин
Дробилки серий GSH 600 и 700 комплектуются роторами шириной от 800 мм до 1600 мм с диаметром 600 и 700 мм. Сварная конструкция из высокопрочной стали отвечает самым
высоким требованиям и обеспечивает универсальное применение.
Машины этой серии
используются для первичного измельчения толстостенных изделий, таких как трубы,
ящики для бутылок, выдувные детали. В качестве дополнительного оборудования для
вторичного измельчения материалов после шредера гарантируется производительность от
1 тонны в час. Стандартный V-образный профиль ножей обеспечивает высокое качество
измельчения с низким образованием пыли.
- Глыбы, стартовые слитки, отходы высечки и краевых полос
- Пленки
- Бамперы, дверные панели, топливные баки
- Изоляционные материалы
- Электронные отходы
- Ящики для бутылок
Тех. спецификация GSH
GSH 600 / 700 галерея
Дробилка GSH
Деталь ротора
Крепление режущего ножа
Дробилки серии GSH 800 и 1100 комплектуются роторами шириной от 1200 мм до 2400 мм и диаметром 800 и 1100 мм соответственно.
Особенностью этой серии является
универсальность и высокая производительность. Эти дробилки предназначены для работы
с самыми различными материалами: от легких пластиковых бутылок до крупногабаритных
толстостенных деталей. Дробильная камера оснащена защитными пластинами для
длительного срока службы.
- Объемные материалы, такие как бочки, резервуары, контейнеры, ведра
- Натуральный и синтетический каучук
- Стеклопластик
- Предварительно измельченные, не содержащие железа шины
- Секции труб
Тех. спецификация GSH 800
Тех. спецификация GSH 1100
GSH 800 / 1100 галерея
GSH без бункера
GSH открытая
W-ротор
Дробилки серии GSP комплектуются роторами шириной от 500 до 1400 мм и диаметром от
560 до 700 мм и предназначены для переработки труб и профилей.
Цельносварная
режущая камера из высокопрочной стали для оптимизации подачи материала установлена
под углом и оснащена удлиненным загрузочным бункером. Стандартный V-образный
профиль ножей обеспечивает высокое качество измельчения.
- Регулировка ножей вне дробилки
- Клиновый отражатель
- Большой выбор роторов
- Хорошо продуманный дизайн корпуса
- Прочная сварная конструкция из стали
- Внешние подшипники ротора
Тех. спецификация GSP
GSP галерея
Дробилка GSP
Режущая камера
Внешние подшипники ротора
Технология измельчения от ZERMA
Грануляторы ZERMA – на голову выше
Уменьшение размеров пластиковых отходов, т.
е. процессов выдувного формования, литья под давлением или экструзии требует хорошего понимания проблем.
ZERMA предлагает идеальное решение для любого применения в переработке пластика
- GSL
- низкоскоростной гранулятор для использования рядом с машиной для литья под давлением
- ГСК
- Компактные звукоизолированные грануляторы
- ГСЭ
- идентичен GSC, но без звукоизоляции, используется как меньший центральный гранулятор
- ГОСТ
- Звукоизолированные грануляторы с тангенциальной подачей, предназначенные для крупногабаритных деталей
- ГШ
- Прочные грануляторы для тяжелых условий эксплуатации для использования в качестве центральных грануляторов или после измельчителя
- ВСП
- грануляторы для длинных труб и профилей.
Преимущества:
- Стабильно высокое качество продукции
- Уменьшенные штрафы
- Низкое тепловыделение
- Экономия места и простота обслуживания
Низкая скорость –
Качество результатов
Низкоскоростные грануляторы серии GSL в основном используются в процессах литья под давлением и выдувного формования, а также в пресс-машинах для шлифовки желобов и литников. Машины также могут быть использованы для бракованных изделий в процессе встроенной переработки. Различные конструкции бункера и базовой рамы позволяют интегрировать машину с большинством типов машин для литья под давлением и роботов.
- Привод от мотор-редуктора или клинового ремня
- Уникальная конструкция ножей исключает регулировку после переточки.
- Простой доступ без инструментов для обслуживания и очистки
- Настраиваемый бункер и опорная рама
Подробнее о низкоскоростных грануляторах
Загрузить техпаспорт GSL 180
Загрузить техпаспорт GSL 300
Галерея GSL
Серия GSL 180
Серия GSL 200
Доставка GSL
Доставка GSL
Ротор серии GSL
Для серии GSE 300 доступны различные конструкции роторов шириной от 300 мм до 1400 мм и диаметром 300 мм. Полностью сварная режущая камера в сочетании с V-образной конструкцией ротора обеспечивает надежность в работе и универсальность применения. Конструкция корпуса обеспечивает легкий и быстрый доступ к режущей камере во время замены ножей ротора и статора, обслуживания или смены сетки.
- Регулировка ножей вне станка
- Мобильный Компактный дизайн
- Доступны различные типы роторов
- Легкий доступ
- Сильная тангенциальная подача
Скачать техпаспорт GSE 300
Скачать техпаспорт GSE 500
Скачать техпаспорт GSE 700
Галерея GSE
GSE 300
GSE 500
GSE 700
Ротор F-типа
Съемный всасывающий бункер
Ротор с 5 лопастями
Easy Access
3
3
Компактные/звукоизолированные грануляторы GSC имеют полностью звуконепроницаемый корпус, что обеспечивает чрезвычайно тихую работу.
Доступны различные конструкции роторов шириной от 300 мм до 1400 мм и диаметром 300 мм. Полностью сварная режущая камера в сочетании с V-образной конструкцией ротора обеспечивает надежность в работе и универсальность применения. Несмотря на то, что он обеспечивает превосходную звукоизоляцию, он по-прежнему обеспечивает легкий и быстрый доступ к режущей камере во время замены ножей ротора и статора, обслуживания или замены экрана. Звукопоглощающий материал, используемый в этих машинах, основан на последних технологических исследованиях.
- Регулировка ножей вне станка
- Компактный дизайн
- Доступны различные типы роторов
- Звукоизолированный корпус
- Сильная тангенциальная подача
Скачать техпаспорт GSC 300
Скачать техпаспорт GSC 500
Скачать техпаспорт GSC 700
Галерея GSC
GSC 300
GSC 500
GSC 700
ROTOR F-TYPE
Интегрированные элементы управления
Гидравлическое открытие
Встроенная панель управления
Drive Система
Easy Access
Компактные встроенные грануляторы серии GST в первую очередь предназначены для использования в выдувном формовании для переработки объемных деталей, таких как бутылки, канистры и ящики, а также для выдувного формования заподлицо и литьевых литников.
Небольшая высота подачи делает их подходящими как для ручной, так и для конвейерной подачи этих деталей. Низкий уровень шума и небольшая занимаемая площадь делают их идеальными для операций по переработке отходов.
- Компактный дизайн
- Звукоизолированная камера и бункер
- Агрессивная подача и изогнутая задняя стенка
- Большая площадь экрана
- Ножи регулируются снаружи станка
Загрузить техпаспорт GST
Галерея GST
Типовые изделия
Тангенциальная режущая камера
Большая поверхность экрана
Грануляторы для тяжелых условий эксплуатации серий GSH 350 и 500 предлагают широкий спектр различных конструкций роторов с шириной от 500 мм до 1000 мм и диаметром 350 и 500 мм соответственно. Полностью сварная тяжелая стальная конструкция рассчитана на самые требовательные и универсальные применения.
- Кромка
- Оконные профили
- Волокна
- Лист
- Медные и алюминиевые провода
Загрузить техпаспорт GSH
ГШ 350/500 Галерея
Тяжелый закрытый ротор
Наружные подшипники
Гранулятор ГШ 500/600
Отклоняющий клин
Грануляторы для тяжелых условий эксплуатации серий GSH 600 и 700 предлагают широкий выбор различных конструкций роторов с шириной от 800 мм до 1000 мм и диаметром 600 и 700 мм. Полностью сварная тяжелая стальная конструкция рассчитана на самые требовательные и универсальные применения. Подшипники ротора, крепления ножей и вал ротора имеют увеличенный размер. Стандартная V-образная насечка обеспечивает высококачественный доизмельчение с очень низким процентным содержанием мелких частиц в выходном материале.
- Комки и продувки
- Отходы пленки
- Бамперы, дверные накладки и топливные баки
- Электронные отходы
- Бутылки и ящики для хлеба
Загрузить техпаспорт GSH
ГШ 600/700 Галерея
GSH Grnaulator
Деталь Ротор
Деталь Крепление ножа
Широкий выбор роторов и типов бункеров позволяет адаптировать грануляторы GSH практически для любого применения в области переработки пластика, в основном с высокими требованиями к производительности.
Серия GSH 800 может использоваться для измельчения крупных толстостенных деталей до гранул за одну стадию или использоваться в качестве гранулятора второй ступени после измельчителя ZXS для достижения очень высокой производительности.
- Крупногабаритные детали, такие как корзины и бочки
- Резина
- Армированный пластик
- Трубы
Скачать техпаспорт GSH 800
Скачать техпаспорт GSH 1100
ГШ 800/1100 Галерея
GSH без бункера
GSH открытый
W-ротор
Трубчатые и профильные грануляторы серии GSP доступны с шириной ротора до 1400 мм и диаметром от 560 до 700 мм. Полностью сварная режущая камера из тяжелой стали расположена под углом и оснащена удлиненным бункером для облегчения подачи деталей. Стандартная V-образная насечка обеспечивает высококачественный доизмельчение с очень низким процентным содержанием мелких частиц в выходном материале.
Другие стандартные функции включают гидравлически открываемый бункер, а также внешние подшипники, снижающие риск загрязнения.
- Регулировка ножей вне станка
- Специально разработанный клин дефлектора
- Широкий выбор роторов
- Хорошо продуманный дизайн корпуса
- Прочная сварная стальная конструкция
- Увеличенные подвесные подшипники
Загрузить техпаспорт GSP
Галерея GSP
Гранулятор GSP
Камера агрессивного измельчения
Наружные подшипники
Одновальный измельчитель – технология измельчения от ZERMA
Подходящая машина
для современных нужд переработки чтобы охватить более широкий спектр приложений. Измельчители могут использоваться в самых разных областях, помимо пластмасс, они могут использоваться для переработки древесины, бумаги или ТБО.
ZERMA предлагает следующие серии машин:
- ЗБС
- Недорогой измельчитель для комков и продувок
- ЗСС ЗПС ЗИС
- Надежный универсал
- ЖС
- Горизонтальные измельчители
- ЗСС
- Шредеры для тяжелых условий эксплуатации
- ЗРС
- Измельчитель для длинных отрезков труб большого диаметра
Как и все машины ZERMA, измельчители просты в эксплуатации и обслуживании. Они надежны и обеспечивают высокое качество продукции.
- Прочная конструкция
- Низкая скорость — высокий крутящий момент
- Easy ton интегрируется с другими машинами ZERMA
Измельчители серии ZBS представляют собой одновальные измельчители с тангенциальной подачей, что устраняет необходимость в гидравлической системе подачи.
Компактный и маневренный дизайн в сочетании с управлением по принципу «подключи и работай» делают эту машину очень гибкой и готовой к работе в кратчайшие сроки. Как и его старшие братья из серии ZS, они оснащены внешними подшипниками, плоскими E-роторами диаметром 310 мм и шириной 600 или 850 мм, приводимыми в движение увеличенным мотор-редуктором. Использование проверенного держателя ножа ZERMA и конструкции ножа. Удобный дизайн упрощает работу по очистке и обслуживанию. Низкая скорость 60 об/мин в сочетании с компактной конструкцией измельчителей ZBS позволяет измельчать комки при относительно низком уровне шума. Машины могут загружаться вручную или с помощью конвейера, выгрузка материала может осуществляться с помощью конвейера или в приемный ящик.
- Доступное решение для мелких комков
- Простое обновление существующей системы грануляции
- Легко перемещать и размещать
- Тангенциальная подача устраняет необходимость в гидравлическом толкателе
- Малый размер
- Низкое энергопотребление
Загрузить техпаспорт ZBS
Галерея ZBS
Продувки
Ротор E
Измельчитель ZBS
Во всех измельчителях серии ZSS/ZPS/ZIS используется двухскоростная гидравлика, обеспечивающая высокую эффективность при измельчении различных типов продуктов.
Увеличенные подшипники и валы обеспечивают длительный срок службы. Гидравлические опоры грохота и элементы управления ПЛК входят в стандартную комплектацию всех машин, что упрощает техническое обслуживание. Машины могут быть адаптированы для различных применений с такими опциями, как охлаждение ротора или различные конструкции ножей и сит.
Измельчители ZPS имеют поршень большего размера, чем машины ZSS, и лучше подходят для тяжелых работ, таких как трубы.
Измельчители серии ЗИС оснащены внутренним поршнем для увеличения объема режущей камеры без увеличения занимаемой площади. Они очень хорошо подходят для крупных полых изделий, таких как бочки или IBC.
- Низкоскоростная передача с высоким крутящим моментом
- Мощный гидравлический толкатель поворотного типа
- Хорошо зарекомендовавшая себя конструкция
- Меньшая занимаемая площадь по сравнению с традиционными измельчителями с горизонтальными толкателями
- Прикручен к приводным валам
- Несколько конструкций и материалов ротора
- Двухскоростной гидравлический привод входит в стандартную комплектацию
Скачать техпаспорт ZSS
Скачать техпаспорт ZIS
Галерея ZSS
Измельчитель ZSS
Измельчитель ZIS
Поворотный цилиндр
Режущая камера ZIS
Ротор типа E
Роторный нож
Горизонтальные измельчители ZHS представляют собой одновальные измельчители с наклонным гидравлическим цилиндром, подходящим для широкого диапазона форм и размеров материалов.
Измельчители ZHS оснащены ротором типа E диаметром 600 мм и системой крепления ножей. Гидроцилиндр с направляющими роликами делает возможной подачу крупногабаритных материалов с толстыми стенками без риска заклинивания, блокировки или чрезмерного износа направляющих. Как и все измельчители ZERMA, серия ZHS может быть адаптирована к индивидуальным требованиям, включая различную мощность привода, конфигурации ножей, а также варианты разгрузки.
- Большой загрузочный бункер
- Прочная сварная стальная конструкция
- Работа на низкой скорости
- Усовершенствованная система крепления ротора/ножа
Скачать техпаспорт ZHS
Скачать техпаспорт ZHS+
Галерея ЖС
ZHS+ с двойным приводом
Горизонтальный измельчитель ZHS
Загрузочный бункер
Е-ротор
Гидроцилиндры
Прочные внешние подшипники
Режущий зазор
Измельчители ZXS представляют собой одновальные измельчители с мощным двухскоростным маятником, исключающим риск блокировки и износа внутренних направляющих.
Машина очень универсальна и может использоваться для измельчения всех видов исходных материалов и хорошо подходит для различных отраслей промышленности. Роторы диаметром 750 мм и шириной от 1500 до 3000 мм приводятся в движение двумя увеличенными редукторами. Низкая скорость 45 об/мин гарантирует высокий крутящий момент и плавную работу. Гидравлическая силовая установка хорошо интегрирована в корпус машины, чтобы сэкономить место и защитить ее от повреждений, но при этом ее легко получить или снять для обслуживания.
- Низкоскоростная передача с высоким крутящим моментом
- Мощный двухскоростной гидравлический толкатель поворотного типа
- Конструкция для тяжелых условий эксплуатации+ Высокая производительность
- Подходит для очень больших и тяжелых деталей
- Ротор большого диаметра (750 мм)
Загрузить техпаспорт ZXS
Галерея ZXS
Роторный нож ZXS
Ротор / опора с опущенным ситом
Высокопроизводительная гидравлика
Измельчитель ZXS
Измельчители ZRS — это первые в мире одновальные измельчители, способные обрабатывать трубы большого диаметра до 1200 мм без предварительной резки.
